BEDIENUNGSANLEITUNG XP25I SAMSON

Wichtige Sicherheitsinformationen

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS

RISQUE DE CHOC ÉLECTRONIQUE -

NE PAS OUVRIR

VORSICHT: UM DIE GEFAIR EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICT DIE VORDER- ODER RÜCKSEITE DES GERÄTS. IM INNERN BEFINDEN SICH KEINE VOM ANWENDER WARTBAREN BAUTEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM FACHPERSONAL.

Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "geführlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJaher beschrieben werden.

AKKUS

VORSICH: Das Gerät enthalt einen Akku. Wenn Sie den Akku inkorrekt ersetzen, besteht Explosionsgefahr. Verwenden Sie als Ersatz nur einen Akku gleichen Typs. Setzen Sie den Akku keiner übermögen Hitze aus, z. B. Sonnenlicht, Feuer usw. Der in thisem Produkt verwendete Akku muss recyctel oder entsprechend den örtlichen Vorschriften korrekt entsorgt werden. Verbrennen Sieihn nicht. Fragen Sie Ihr örtliches Recycling-Center nach der korrekten Entsorgung von Akkus.

DIESES GERÄT ENTSPRICHT PART 15 DER FCC-VORSCHRIFTEN CLASS B. DER BETRIEB UNDERLIEGT FOLGENDEN ZWEI BEDINGUNGEN: (1) DIESES GERÄT DARF KEINE STÖRUNGEN VERURSACHEN UND (2) ES MÜSS ALLE EMPFANGENSTÖRUNGEN AUFNEHMEN KÖNNEN, AUCH SOLCHE, DIE DIE Funktion BEEINTRÄCHTIGEN. GEEIGNET FÜR PRIVAT- UNDBUROANWENDUNGEN.

Entsorgen Sie这点 Produkt nicht im normalen Hausmüll. Für gebrauchte elektronische Produkte gibt es ein separates Sammelsystem, das den gesetzlichen Vorschriften zur sachgemäßen Behandlung, Verwertung und Rückgewinnung entspricht.

Privahathaalte in den 25 Mitgliedstaaten der EU, in der Schweiz und Norwegen konnen gebrauchte elektronische Produkte kostenlos an speziellen Sammelstellen oder beim Einzelhändler abgeben (bei Kauf eines ähnlichen Neugeräts).

In allen anderen Ländern erfundigen Sie sichitte bei den ortlichen Behörden nach der korrekten Entsorgung.

Auf diese Weise wird das entsorgte Produkt sachgemäß behandelt, verwertet und recycliert und es werden potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit verhindert.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anleitungen.
2. Bewahren Sie diese Anleitungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie these Gerät keinen tropfenden oder spritzenden Flüssigkeiten aus und stellen Sie keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie das Gerät nur entsprechend den Anweisungen des Herstellers.
8. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verständern).
9. Benutzen Sie nur die vom Hersteller angegebenen Halterungen/Zube-horteile.
10. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
11. Setzen Sie die vorgesehene Funktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passst, setzen Sie die veraltete Steckdose von einem Elektriker ersetzen.
12. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknicht werden kann. Achten Sie hierbei weitere auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
13. Benutzen Sie das Gerät nur mit den Wagen, Ständern, Stativen, Halterungen oder Tischen, die vom Hersteller

empfohlen oder mit dem Gerät verkauft wurden. Gehen Sie beim Bewegen eines Wagens vorsichtig vor, damit die Wagen/Geräte-Kombination nicht umkippt und Verletzungen verursacht.

1. Überlassen Sie die Wartung qualifi-ziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z. B. am Netzkabel oder -stecker, oder wenn Flüssigkeiten/Objekte in das Gerät gelangt sind, es Regen/ Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt Funktioniert oder fallen gelassen wurde.
2. NETZSCHALTER: Ein eventuell vorhandener Netzschalter unterbricht die Verbindung zum Stromnetz NICT.
3. TRENNUNG VOM STROMNETZ: Der Netzstecker sollte immer problemlos erreichen sein. Ist der Netzstecker nicht erreichen, z. B. Rackmontage oder andere Installationen, muss ein allpoliger Netzschalter mit einer Kontakttrennung von mindestens 3mm in jedem Pol in die elektrische Installation des Racks oder Gebäudes eingebaut werden.
4. GERÄTE MIT EXTERN ZUGÄNGLICHER SICHERUNG: Verwenden Sie als Entsatz nur Sicherungen gleichen Typs und Nennwerts.
5. VERSCHIEDENE NETZSPANNUNGEN: Abhängig von der bei der Installation verfügbar Stromquelle, müssen Netzkabel und/oder Anschlussstecker des Geräts eventuell ausgetaucht werden. Schließen Sie das Gerät nur an Spannungsquellen an, die auf der Geräterückseite angegeben sind. Um die Gefahr eines Brandes oder Stromschlags zu verringern, überlassen Sie die Wartung qualifiziertem Fachpersonal.

Inhalt

Einleitung 26
XP25i Features 27
Gel-Akku 28
XP25i Regler und Layout 29
XP25i Regler und Layout. 30
iPod anschlieben. 31
XP25i Technische Daten 32
XP25i Abmessungen 33

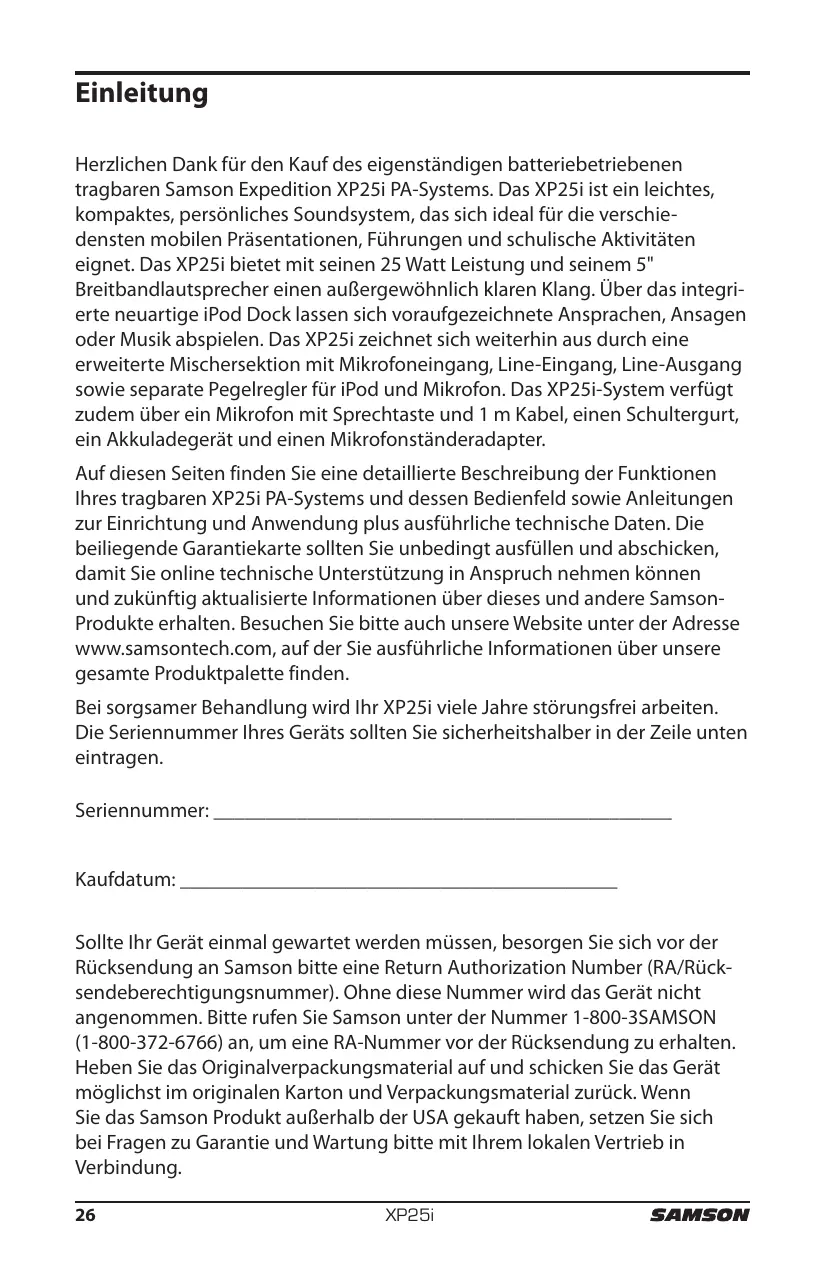

Einleitung

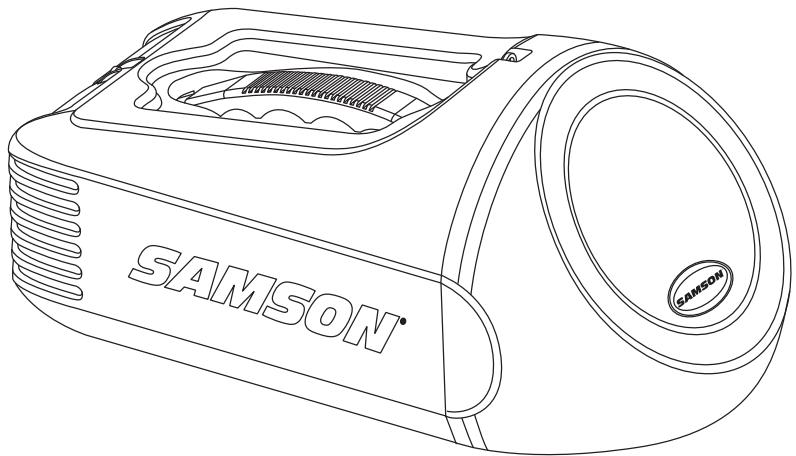

Herzlichen Dank für den Kauf des eigenständigen batteriebetriebenen tragbaren Samson Expedition XP25i PA-Systems. Das XP25i ist ein leichtes, kompaktes, persönliches Soundsystem, das sich ideal für die verschiedene mobilen Präsentationen, Führungen und schulische Aktivitäten eignet. Das XP25i bietet mit seinen 25 Watt Leistung und seinem 5" Breitbartandloutsprecher einen außergewöhnlich klaren Klang. Über das integrierte neuartige iPod Dock lässt sich voraufgezeichnete Ansprachen, Ansagen oder Musik abspielen. Das XP25i zeichnet sich weiterhin aus durch eine erweiterte Mischersektion mit Mikrofoneingang, Line-Eingang, Line-Ausgang sowie separate Pegelregler für iPod und Mikrofon. Das XP25i-System verfügbar zudem über ein Mikrofon mit Sprechtaste und 1 m Kabel, einen Schultergurt, ein Akkuladegerät und einen Mikrofonständeradapter.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der Funktionen Ihres tragbaren XP25i PA-Systems und dessen Bedienfeld sowie Anleitungen zur Einrichtung und Anwendung plus ausfuhrliche technische Daten. Die beiliegende Garantiekarte sollen Sie unbedingt ausfüllen und abschicken, damit Sie online technische Unterstützung in Anspruch behmen können und zukünftigactualisierte Informationen über theses und andere Samson-Produkte erhalten. Besuchen Sieitte auch unsere Website unter der Adresse www.samsontech.com, auf der Sie ausfuhrliche Informationen über unsere gesamte Produktpalette finden.

Bei sorgsamer Behandlung wird Ihr XP25i weitere Jahre störungsfrei arbeiten. Die Seriennummer Ihres Geräts sollen den Sie Sicherheitshalber in der Zeile unter eintragen.

Seriennummer:

Kaufdatum:

Sollte Ihr Gerät einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendsung an Samson bereits eine Return Authorization Number (RA/Rücksendeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen.itte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendsung zu erhalten. Heben Sie das Originalverpackungsmaterial auf und schicken Sie das Gerät möglichst im originalen Karton und Verpackungsmaterial zurück. Wenn Sie das Samson Produkt außerhalb der USA gekauft haben, setzen Sie sich bei Fragen zu Garantie und Wartungitte mit Ihrem lokalen Vertrieb in Verbindung.

Die wichtigen Features des neuartigen batteriebetriebenen tragbaren XP25i PA-Systems:

• Kompakte, leichte, ergonomische Bauweise mit Tragegriff und Schultergurt für den einfahren Transport.
• Integrierter Akku mit 8 Stunden Dauerbetrieb pro Ladung.
• Akku in nur vier Stunden aufladbar.
• Breitbartider 5" Hochleistungslautsprecher.
  25 Watt interne Leistung.
  Integriertes iPod Dock mit Pegelregler.
  Samson PT40M Sprechtasten-Mikrofon mit 1 m Spiralkabel.
  Line-Eigang und -Ausgang fur den Einsatz mit anderen Audiogeräten.
  LED-Anzeigen für Betriebs- und Ladestatus.
• Robuste Bauweise erhögt den Betrieb beim Tragen, auf Standflächen oder bei Montage auf der integrierten Mikrofonständerhalterung.
• Batterieladegerät inklusive.

Gel-Akku

Das XP25i ist ein batteriebetriebenes tragbares Soundsystem mit integriertem Gel-Akku.

Vor dem ersten Einsatz Ihres XP25i,müssen Sie den Akku mindestens vier Stunden aufladen. Schließen Sie hierzu den mitgelieferten AC/DC-Adapter ans XP25i an. Wahrend das Gerät geladen wird, blinkt die Batterie-LED. Wenn das XP25i vollständig geladen ist, leuchtet die Batterie-LED konstant grün.

Bei korrekter Verwendung und Pflege sollen der Akku in Ihrm XP25i wie Jahre problemlos Funktionieren. Für eine optimale Lebensdauer des internen Akkus befolgen Sieitte folgende Anweisungen:

Laden Sie das XP25i nach jedem Gebrauch vollständig auf.
- Setzen Sie den Akku keiner extremen Hitze aus.
- Vermeiden Sie die vollständige Entladung des Akkus.
Laden Sie das XP25i vor der Lagerung vollständig auf.
- Bei langer Lagerung sollen den Sie das XP25i alle sechs Monate vollständig nachlagen.

Hinweis: Bei längerer Lagerung unter dem kritischen Spanningspegel kann der Akku eventuell die Ladung nicht mehr speichern. In thisem Fall muss der Akku ersetzt werden. Die Lebensdauer des Akkus kann abhängig von Temperatur, Alter und Gerätenutzung variieren.

Gel-Akkus dürfen nicht im Hausmüll entsorgt werden, sondern müssen zu einer geeigneten öffentlichen Sammelstelle oder einem Batteriehändler gebracht werden. Um mögliche Kurzschlüsse zu verhindern,.musten Akkus vor der Entsorgung vollständig entladen und deren Anschlüsse mit nichtleitendem Klebeband (z. B. Schwarzes Isolierband) zugeklebt werden.

Hinweis: Bei Fragen zum Entladen der Batterie setzen Sie sichitte mit einem Techniker oder ihrer ortlichen Sammelstelle in Verbindung.

Vorsicht: Der Akkuarf unter keinen Umständen verbrannt werden, da er explodieren konnte.

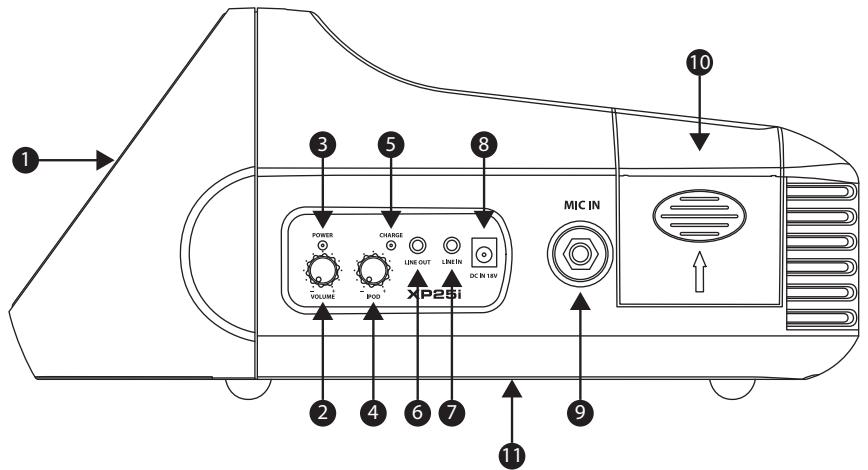

1. Lautsprecher - breitbandiger 5" Hochleistungswandler mit Papierkonus.
2. Pegel/Netz-Regler - Dieser Drehregler steuert den Pegel des Mikrofoneingangs und schaltet das Gerät ein/aus. Um das System einzuschalten, drehen Sie den Regler nach rechts. Um das System auszuschalten, drehen Sie den Regler nach links, bis er klicht.
3. Netzanzeige - Wenn die ROTE LED leuchtet, ist das Gerät eingeschaltet und betriebsbereit.
4. iPod Pegel - Dieder Drehregler steuert den iPod Eingangspegel.
5. Ladestatusanzeige (Charge) - Während der Akku geladen wird, blinkt die Ladeanzeige GRUN. Wenn der Akku komplett geladen ist, leuchtet sie konstant GRUN. Wenn das Gerät eingeschaltet und der Akku schwach ist, blinkt die Ladeanzeige ROT.
6. Line Out-Buchse - 1/8" (3,5mm) Aux Line-Ausgang. An thisem

Ausgang liegen die Mikrofon-, iPod- und Line In-Signale an.

1. Line In-Buchse - 1/8" (3,5mm) Aux Line-Eingang zum Anschlieben externer Signalquellen (CD Player, MP3 Player oder andere Geräte).
2. DC-Eingang - Zum Anschluss des beiliegenden AC/DC-Adapters, der den Akku auflädt oder das Gerät mit Spannung versorgt.
3. Mikrofon-Eingang - 1/4" (6,3mm) Buchse für Signale mit Mikrofonpegel. Schließen Sie das mitgelieferte Samson PT40M oder ein anderes hochohmiges Mikrofon an diesen Eingang an.
4. iPod-Fach - Das XP25i verfügbar über ein integriertes iPod Dock, an das sich die meisten neueren iPod Modelle anschließen setzen. Das iPod Signal wird mit dem iPod Pegelregler (4) gesteuert.
5. Mikrofonständeradapter - 5/8" Innengewinde-Adapter zur Montage des XP25i auf einem Mikrofonständer.

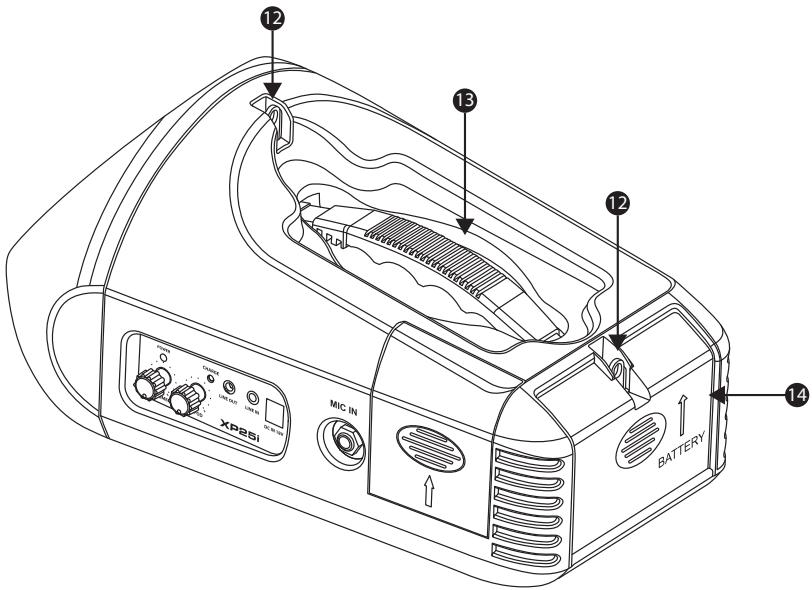

XP25i Regler und Layout

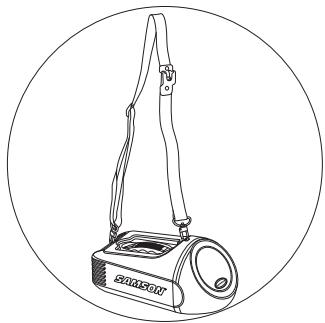

1. Schultergurtbefestigung - Befestigen Sie den mitgelieferten Schultergurt an diesen beiden Halterungen. Zum Schultergurt gehört ein Mikrofonclip für das Samson PT40M Mikrofon.
2. Tragegriff - Ein ergonomisch konstruierten Tragegriff für den einfen Transport.
3. Batteriefach - Das XP25i wird mit einem vorinstallierten Akku ausgeliefert. Um den Akku zu ersetzen, öffnen Sie den Deckel des Fachs und entfern die Akku-Schutzplatte. Schieben Sie den alten Akku vorsichtig aus dem Fach und trennen Sie die ROTEN und SCHWARZEN Batteriekabel vom Akku. Verbinden Sie die Batteriekabel mit dem neuen Akku, indem Sie das ROTE Kabel an den positiven (+) Pol und das SCHWARZE Kabel an den negativen (-) Pol anschließen. Schieben Sie den Akku ins Fach, setzen Sie die Schutzplatte wieder ein und schieren Sie den Deckel des Faches zu. Hinweis: Bei Fragen zum Ersetzen des Akkus kontaktieren Sieitte Samson oder ihren lokalen Vertrieb.

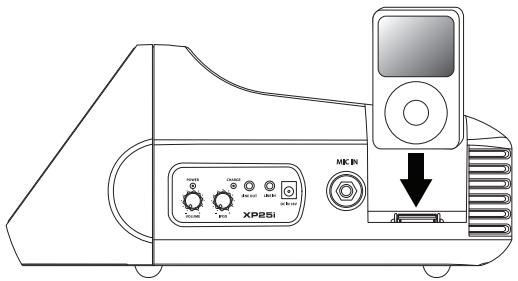

iPod anschließen

Um einen iPod mit Ihrrem tragbaren XP25i PA-System zu verwenden, gehen Sie einfach wie folgt vor:

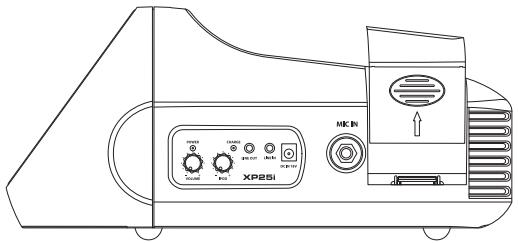

1. Schieber den Deckel des iPod-Fachs nach oben, umihn zu entfernen.

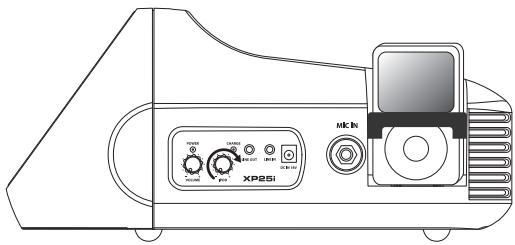

1. Installieren Sie ihren iPod im XP25i, indem Sie den iPod auf den Anschluss schiben. Achten Sie daraufuf, dass der iPod korrekt sitszt und eine feste Verbindung zum Dock besteht.

1. Richten Sie den iPod-Schutzbügel an den Schieren auf beiden Seiten des Faches aus und schiben Sieihn an seinen Platz.

1. Starten Sie die iPod-Wiedergabe und drehen Sie den iPod-Pegelregler nach rechts, bis die gewünschte Lautstärke erreicht ist.

XP25i Technische Daten

System

Lautsprecher 5" Lautsprecher mit Neodym-Magnet

Frequenzgang 60 Hz - 15 kHz ±3 dB

Klirrfaktor unter 1%

Verstärkeleistung. 25 Watt

Signaleingänge. 1/4" Mic-Buchse, 1/8" Line In-Buchse, iPod Dock

Signalausgange 1/8" (3,5 mm) Line Out-Buchse

MIC-Eingang 1/4"TRS-Buchse, asymmetrisch

Mic-Eingangsimpedanz 3,3 kΩ

Eingangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -14 dBu (Trim max.) bis +34 dBu

Betriebszeit max. 8 Stunden

Externes Netzteil. AC 100~240V/DC 18V

Mikrofon

Typ .Samson PT40M, dynamisch, Drucktaste

Richtcharakteristik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Niere (unidirektnional)

Kabellange 1 m Spiralkabel

Gehäuse

Bauweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Polypropylen, intern gerippt

Schutzgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage. Interne Mikrofonständerhalterung

Abmessungen 336 mm L x 188 mm B x 155 mm H

13,25" L x 7,4" B x 6,1" H

Gewicht 2,5 kg / 5,5 lbs.

Technische Daten und Styling können unangekündigt geändert werden.

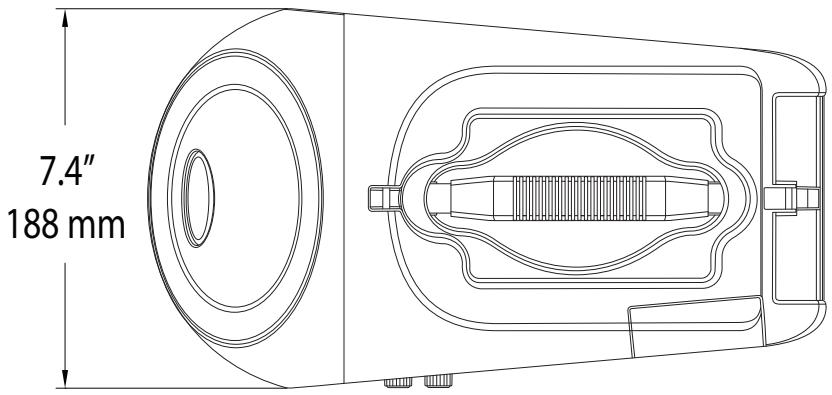

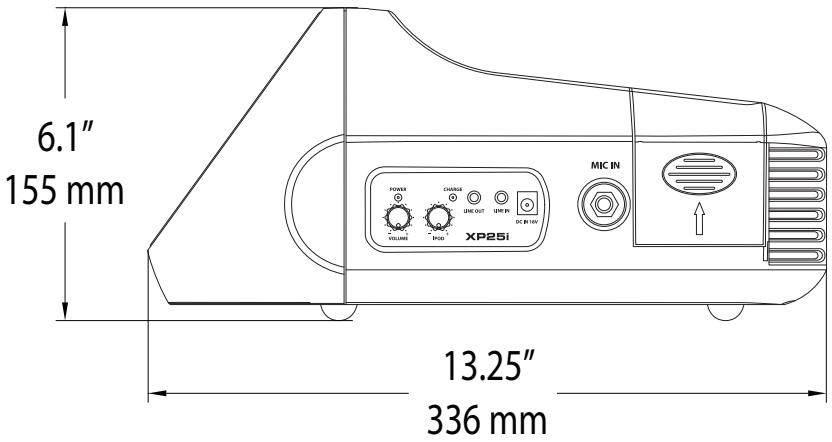

XP25i Abmessungen

EC Konformitätserklarung

Samson Technologies Corporation, 45 Gilpin Ave, Hauppauge, NY 11788 USA, erklär eigenerverantwortlich, dass die Produkte:

Gerät:	tragbares PA-System
Modell:	XP25i

den grundlegenden Anforderungen folgender EU-Richtlinien entsprechen, wenn die Geräte entsprechend den in der Produktdokumentation enthaltenen Installationsanweisungen installiert werden:

73/23/EWG	LVD Richtlinie
89/336/EWG	EMC Richtlinie

und dass die unter aufgeführten Standards und/oder technischen Daten wie folgt angewandt wurden:

IEC 60065:2001+Amd 1:2005	Audio, Video und ähnliche elektronische Geräte - Sicherheitsanforderungen.
EN 55013:2001 +A1:2006	Bild- und Tonrundfunkempfänger und zugehörige Geräte - Rundfunkstör eigenschaften - Grenzen und Messmethoden.
EN 55020:2007	Bild- und Tonrundfunkempfänger und zugehörige Geräte — Störfestigkeitseigenschaften — Grenzen und Messmethoden.
EN 61000-3-2:2006 Class A	Elektromagnetische Kompatibilität (EMC) - Teil 3-2: Grenzen - Grenzen für Oberschwingungsstrom-Emissionen (Geräte-Eingangsspannung <= 16 A pro Phase).
EN 61000-3-3:1995 +A1:2001+A2:2005	Teil 3-3: Grenzen - Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flimmern in öffentlichen Niederspannungs-Versorgungssystemen, für Geräte mit einer Nennspannung <= 16 A pro Phase und unabhängig von bedingten Anschüssen.

Jahr der CE Kennzeichnung (Niederspannungsrichtlinie):

2010

Unterzeichnet im Auftrag des Herstellers:

Funktion: Vorstand Ingenieurswesen

Datum: 25/07/2010
