MANUALE UTENTE XP25I SAMSON

Se consideri smaltire questo prodotto, occorre separarlo dai normali rifiuti domestici. In conformità alla lawelegazione, esiste un systema di raccolta separato per i prodotti elettronici usati, il quale prevede particolari procedure di trattamento, stoccaggio e ricicchio.

Nei 25 stati membris dell'UE, in Svizzera e in Norvegia, il privato urbino più smaltire i propri prodotti elettronici usati rivolgentadi su un rivenditore (in caso di acquisito di un nuovo prodotto simile), oppure presso apposite struttura per la racolta, ricerca una cuna spera a proprio carico.

Per altri Stati non menzionati nel paragrafo precedente, si prega di contattare le autorità locali per averire informazioni riguardanti i metodi corretti di smaltimento.
In quello modo, si assicura che il prodotto smalitro sare sottomposto alle necessarie procedure di trattamento, stoccaggio e riciclo, prevenendo potenziali effetti negativi sull'ambiente e sulla salute umana.

Istruzioni di Sicurezza

1. Leggete le presenti istruzioni.
2. Conservate le presenti istruzioni.
3. Rispettare tutte le avventenze.
4. Seguite tutte leistruzioni.
5. L'apparecchio non va esesto a sgocciolii o schizzi di liquido e bisogna evitare di sovrapporgli vasi o altri oggetti pieni di liquido.
6. Pulitelo escludamente con un panno asciutto.
7. Evitate di ostruire una qualsiaste delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.
8. Non posizionatelo vicino a sorgenti di calore come radiatori, scambiatori di calore, fornì o altri appearecchi (amplificatori compresi) in grado di generare calore.
9. Usate esclusivamente collegamenti ed accessori specificati dal costruttore.
10. Staccate l'apparecchio alla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.
11. Non disattivate la protezione di sicurezza costituita alla spina polarizzata o dotata di collegamento a terra. Una spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmenteanche più grande,viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.
12. Proteggete il cavo di alimentazione in modo che non sua possibile camminarci sopra né piegarlo, con particolare attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.
13. Usate l'apparecchio esclusivamente con il supporto a carrello, a treppiede o a tavolo specificato dal costrut-

tore o venduto con l'apparecchio. Se usate un carrello, fate attenuatione quando spostate il carrello e l'apparecchio insieme, in modo da evitare danni causati alla caduta dell'apparecchio e/o del carrello.

1. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. É necessaria l'assistenza se l'apparecchio ha subito un qualsiasti tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato del liquido o siano caduti oggetti al suo interno, sua stato esesto a pioggia o umidità, non funzioni correttamente o sua stato fatto cadere.
2. INTERRUPTORE DI ACCENSIONE: nei prodotti dotati di interruptore di accensione, tale interruptore NON interrompe il collegamento con la presa di alimentazione.
3. DISTACCO DELLA PRESA: la spina de- ve rimanere lavoramente raggiungibile. Nelle installazioni a rack o nelle quali la presa non è accessibile, è necessario incorporare nella installatione elettrica del rack o dell'edificio un interrottore che esclude tutti i poli di collegamento, con una separazione minima di almeno 3mm tra ognuno dei poli.
4. PER GLI APPARECCHI DOTATI DI RICETTACOLO PER FUSIBILE ACCESSIBLE DALL'ESTERNO: il fusibile va sostituito esclusivamente con un altre fusibile dello stesso tipo e valore.
5. TENSIONE DI INGRESSO MULTIPLA: per quello apparecchio può essere necessario l'uso di un diverso cavo di alimentazione, di una diversa spina di collegamento o di entrambe, a seconda della sorgente di alimentazione disponibile nella INSTALLazione. Collegate quello apparecchio esclusivamente alla sorgente di alimentazione indicata sul pannello posteriore dell'apparecchio. Per ridurre il rischio di incendio o di scarica elettrica, per l'assistenza Fate riferimento esclusivamente a personale di assistenza qualificato o equivalente.

Contenuti

Introduzione 50
XP25i - Caratteristica 51
Batterie "Gel-Cell" 52
XP25i - Controli e Funzioni 53
XP25i - Controli e Funzioni 54
Il Collegamento dell'iPod 55
XP25i-Specifiche 56
XP25i-Dimensioni 57

I prodotti Samson

in Italia sono distribuiti da

m. casale bauer spa

via iv novembre 6 - 8

40057 - Cadiano (BO)

Telefon:[phone]

Fax: [phone]

www.casalebauer.com

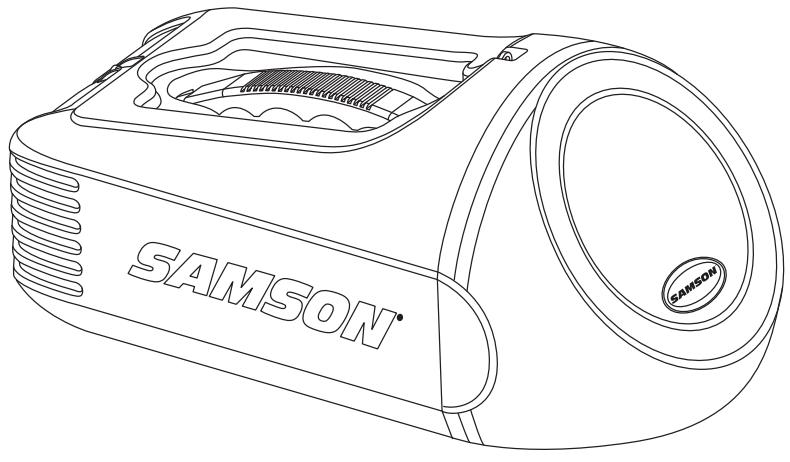

Introduzione

Vi ringraziamo per aver acquistato ilsystema PA portatile integrato Expedition XP25i Samson alimentato a batterie. L'XP25i è un systema personale, leggero, compatto, ideale per l'uso in un gran numero di applicazioni per presentazioni in esterno, guide turistiche ed attività scolastiche. L'XP25i fornisce un suono eczionalmente chiaro ed offre 25 watt di potenza con un altoparlante da 5^ sull'intero spettro audio. Particularità una dell'XP25i è il dock integrato per iPod, per la riproduzione di materiale pre-registeredato, parlato, musica o di avviso. L'XP25i dispone inoltre di una sezione mixer espansa con ingressso microfonico, ingresso di linea, uscita di linea e controlli di volume independenti per l'iPod ed il microfono. Ilsystema XP25i comprende inoltre un microfono con attivazione a pulsante con cavo da circa 1 metro, cinghia a tracolla, caricabatterie ed adattatore da asta per il microfono.

In queste pagine troverete una descrizione dettagliata delleATTERistiche dell'XP25i, la descrizione del suo pannello di controllo, istruzioni passo a passo per l'uso e le specifiche complete. Trovereteanche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su quello e su altri futuri prodotti Samson. Vi invitiamoanche a visitare il nostro site web (www.samsontech.com) per informazioni complete sulla nostra intera linea di prodotti.

Se le trattate con cura, il vostro XP25i sare in grado di funzionare alla problema per molti anni. Vi raccomandiamo di registrarne il numero di seri e nell'apposto spazio che segue, a memoria futura.

Numero di Serie:

Data di Acquisto:

Dovesse mai accadere che il vostro sistema necessiti di intervento in assistenza, contattate il distributore Samson della vostra nazione per richiedere, se necessario, un numero di Autorizzazione di Ritorno. In Italia, vi preghiamo di contattare la m. casale bauer via mail all'indirizzo [e-mail], oppure Telefonicamente allo 051 - 766.648. Vi preghiamo di conservare i materiali di imballo originali e di usarli in caso di spedizione.

Ecco di seguito alcune delle caratteristiche del tutto uniche del sistema PA portatile XP25i a batteria.

• Design compatto, leggero ed ergonomico, facile da trasportare grazie alla maniglia integrata ed alla cinghia a tracolla.
• Batteria ricaricabile interna con 8 ore di uso continuo per agli ricarica.
  La batteria si ricarica in sole quattro ore.
• Altoparlante da 5'' ad efficienza elevata, sull'intero spettro audio.
  25 watt di potenza interna.
• Dock per iPod integrato con controllo di volume.
• Microfono con attivazione a pulsante PT40M Samson, con cavo a molla da circa 1 metro in dotazione.
  L'ingresso e l'uscita di linea permettono l'uso di altri dispositivi audio.
• Indicatore LED di alimentazione e di carica della batteria.
• Costruzione robusta per l'uso durante il trasporto, su ripiano o su INSTALLazione, con l'uso dell'adattatore per asta microfonica in dotazione.
• Caricabatterie in dotazione.

Batterie"Gel-Cell"

L'XP25i è un sistema sonoro portatile alimentato a batteria, con batteria "Gel-Cell"installata.

Prima di usare l'XP25i per la prima volta, dovete caricare la batteria ricaricabile per almeno quattro ore. Per caricarla, collegate l'adattatore CA/CC all'XP25i. Durante la carica, il LED della batteria lampeggia. Quando la batteria dell'XP25i è completamente carica, il LED della Batteria rimane acceso fisso in verde.

Con il corretto uso e la corretta manutenzione, la batteria dell'XP25i è in grado di durare per molti anni. Ecco di seguito le istruzioni per ottenere la massima durata della batteria interna

• Caricate completamente la batteria dell'XP25i après anni uso.
  La batteria non va esposta a condizioni di caldo estremo.
  Evitate di scaricare del tutto la batteria.
• Conservate sempre l'XP25i in condizioni di carica completa.
  Se I'XP25i lo conservate a lungoswana uso, agli sei mesi fate in modo di riccompletarne la carica della batteria.

Nota: se conservate l'XP25i per molto tempo con una tensione al di sotto del valore critico, perché sucescere che la batteria non sia più in grado di mantenere la carica e, se questo accade, bisogna sostituirla. La durata della batteria può variarre in base alla temperatura, all'èà ed all'uso del prodotto.

Le batterie ricaricabili "gel-cell" non vanno smaltite con i comuni rifiuti domestici. Per smaltirla, portatela presso uno dei siti pubblici di raccolta, oppure presso un negozio di batterie. Come protezione contro possibili cortocircuito, prima di essere smaltite le batterie ricaricabili vanno scaricate completeness e bisogna coprirne i terminali con nastro adesivo isolante (per esempio, il comune nastro adesivo da elettricista).

Nota: per qualsiasi dubbio su come scaricare la batteria, contattate un tecnico, oppure il centro di raccolta più vicino.

Attenzione: la batteria non va in nessun caso incinerita, dato che questo potrebbe causarne l'esplosione.

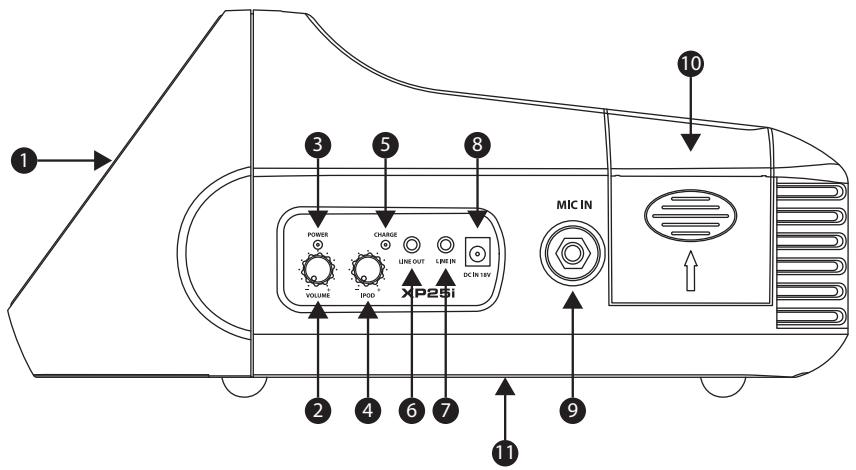

1. Altoparlante - trasduttore da 5'' a cono di carta, ad efficienza elevata sull'intero spettro audio.
2. Controllo di Accensione/Volume - è il controllo rotativo che regola il livello dell'ingresso microfonico e permette di accendere e spegnere l'apparecchio. Ruotatelo in senso orario per accendere ilsystema, in senso antiorario fino allo scatto per spegnerlo.
3. Indicatore di Alimentazione - LED rosso che si accende ad indicate che l'apparecchio è alimentato e pronto per l'uso.
4. Livello dell'iPod - è il controllo rotativo che regola il livello dell'iPod nell'altoparlante.
5. Indicatore di Carica - l'indicatore di carica lampeggia in VERDE durante la ricarica della batteria, per accendersi fisso quando la carica della batteria è completa. Lampeggia in ROSSO quando l'apparecchio è acceso e la carica della batteria è scarsa.
6. Uscita di Linea - Uscita di Linea ausiliaria da 1/8 (3,5mm). A questa

uscita sono presenti i segnali dal Microfono, dall'iPod e dall'Ingresso di Linea.

1. Ingresso di Linea - Ingresso di Linea ausiliario da 1/8'' (3,5mm) per il collegamento di una sorgente sonora esterna (lettore CD, MP3 ouscita di linea da un altro appearecchio).
2. Ingresso in CC - è qui che va collegato l'adattatore CA/CC in dotazione per l'alimentazione dell'apparecchio o per la ricarica della batteria.
3. Ingresso per il Microfono - ingressso da 1 / 4'' (6,3mm) a livello microfonico. è qui che va collegato il PT40M Samson in dotazione, o un'alto microfono ad impedenza elevata.
4. Compartimento per l'iPod - l'XP25i dispone di dock per iPod interno, per la maggior parte dei modelli di iPod più recenti. Il segnale è regolato dall'apposto Livello per iPod (vedi punto 4).
5. Adattatore per Asta Microfonica - adattatore femmina da 5 / 8'' per l'installazione dell'XP25i su astamicrofonica.

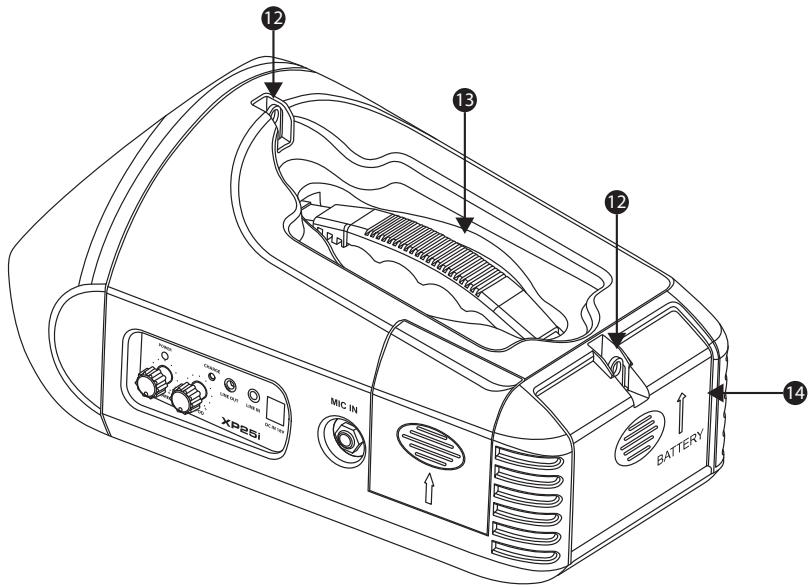

XP25i - Controlli e Funzioni

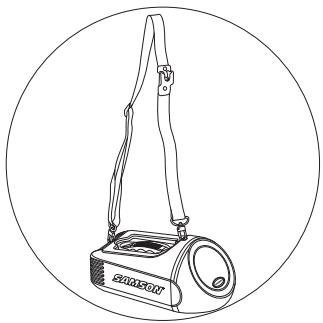

1. Attacchi per la cinghia a tracolla - sono i due punti di connessione ai quali va collegata la cinghia a tracolla in dotazione, dotata di clip microfonica per il PT40M Samson incluso.

2. Maniglia - maniglia da trasporto ergonomica, progettata per facilitare il trasporto dell'apparecchio.

3. Compartimento della Batteria - l'XP25i ha installata una batteria ricaricabile. Nel caso avesto bisogno di sostituirla, aprite il coperchio del compartimento e rimuovete la piastra di protezione della batteria. Fate gentilmente scivolare la vecchia batteria fuori dal compartimento e staccatene i collegamenti ROSSO e NERO. Collegateli poi ad una batteria nuova in modo che il cavo ROSSO sia collegato al terminale positivo (+) ed il NERO al negativo (-). Fate scivolare la nuova batteria all'interno del compartimento, rimettete a postingla piastra di protezione e fate scivolare il coperchio del compartimento fino a chiuderlo. Nota: per qualsiasi informazione sulla sostituzione della batteria, contattateci alla Samson, oppure contattate il vostro distributore.

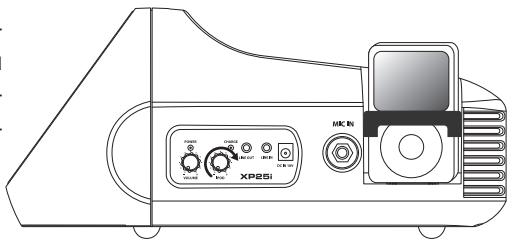

Il Collegamento dell'iPod

Ecco le sempliciti istruzioni per l'uso di un iPod colsystema PA portatile XP25i.

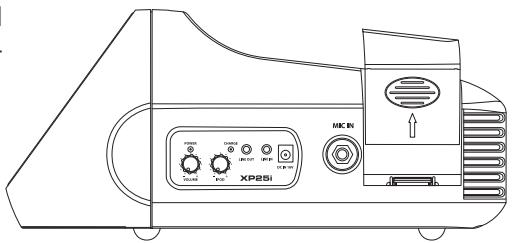

1. Per aprire il coperchio del compartmento dell'iPod fatale scivolare verso l'alto.

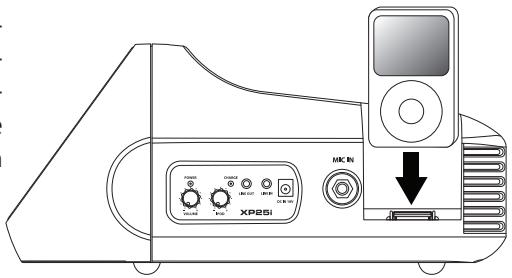

1. Installate I'iPod nell'XP25i facendolo scivolare sul connetore. Accertatevi che sia inserto correttamente nel dock e che il collegamento sia ben fermo.

1. Allineate la fascetta di protezione dell'iPod negli incavi su ognuno dei lati del compaitimento e fatela scivolare in posizione.

1. Mettete l'iPod in riproduzione e ruotate in senso orario il controllo di livello dedicato all'iPod, forn a raggiungere il livello di volume desiderato.

XP25i - Specifiche

Sistema

Altoparlante ...altoparlante da 5'' con magnete al neodimio

Risposta in Freqenza.......da 60Hz a 15kHz ± 3dB

T.H.D. .inferiore all'1%

Potenza di Amplificazione. .25 Watt

Ingressi di Segnale.......jack da 1/4" Mic, jack da 1/8" di Linea, dock per iPod

Uscite di Segnale.......jack da 1/8" (3,5mm) di Linea

Ingresso MIC.......jack da 1/4"TRS, sbilanciato

Impedenza Ingresso Mic .3,3 kΩ

Livello Max. Ingrasso Mic....-10 dBu (guadagnoftenuto)

Livello Max. Ingrasso Mic.....-34 dBu (guadagno max.)

Livello Max. Ingresso di Linea....-10 dBu (senza controlo di guadagno)

Batteria Ricaricabile 12 V DC / 2,6 AH

Tempo di Ricarica 4 ore

Tempo di Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alimentazione esterna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..in CA, da 100 a 240V / in CC a 18V

Microfono

Tipoi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . dnamico, con tasting attivazione, PT40M Samson

Risposta Polare .cardioide (unidirezionale)

Lunghezza del Cavo.......cavo a molla da 3^ (91 cm. circa)

Dettagli Esterni

Costruzione. in polipropilene, internamente rinforzato

Griglia copertura in vinile nero intessuto

Montaggio. ricettacolo interno per asta microfonica

Specifiche ed aspetto esterno soggetti a variazione alla preavviso.

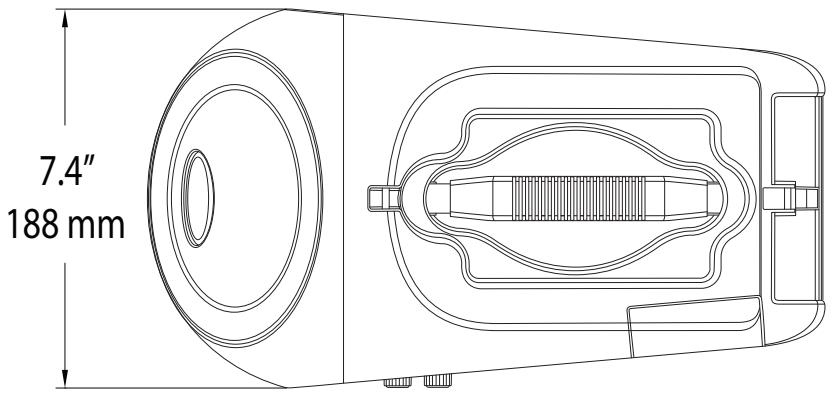

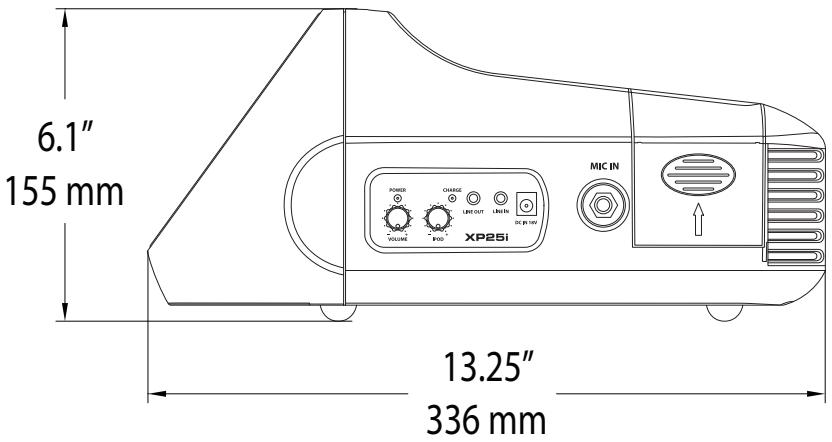

XP25i - Dimensioni
