Type d'appareil	Réfrigérateur - Congélateur
Capacité totale	Non précisé
Classe énergétique	Non précisé
Type de froid	Non précisé
Volume réfrigérateur	Non précisé
Volume congélateur	Non précisé
Nombre de portes	Non précisé
Type de dégivrage	Non précisé
Consommation annuelle d'énergie	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Non précisé
Type de commandes	Non précisé
Fonctions spéciales	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - BFC504YNX BRANDT

Comment régler la température de mon BRANDT BFC504YNX ?

Pour régler la température, tournez le bouton de contrôle situé à l'avant de l'appareil. Chaque position correspond à une température différente, généralement entre 1 (froid) et 5 (très froid).

Mon réfrigérateur fait du bruit. Est-ce normal ?

Un léger bruit est normal pendant le fonctionnement, notamment un bruit de compresseur ou de circulation de gaz. Si le bruit est excessif ou s'accompagne de vibrations, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec les parois.

Comment dégivrer mon BRANDT BFC504YNX ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Placez un récipient pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets pointus pour décoller la glace.

Les lumières de mon réfrigérateur ne s'allument pas. Que faire ?

Vérifiez d'abord si l'appareil est bien branché et que la prise fonctionne. Si tout est en ordre, il se peut que l'ampoule soit grillée. Remplacez l'ampoule par une ampoule appropriée.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Pour nettoyer l'intérieur, utilisez un mélange d'eau tiède et de bicarbonate de soude. Évitez les nettoyants abrasifs qui pourraient endommager les surfaces.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez si la température est correctement réglée. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que les joints de porte sont en bon état.

Mon appareil affiche un code d'erreur. Que signifie-t-il ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour interpréter le code affiché et suivre les recommandations de dépannage.

Comment prolonger la durée de vie de mon réfrigérateur ?

Assurez-vous de maintenir une bonne circulation d'air autour de l'appareil, nettoyez régulièrement les serpentins à l'arrière et vérifiez les joints de porte pour éviter les fuites d'air.

Mon réfrigérateur est trop plein. Que faire ?

Évitez de surcharger le réfrigérateur, car cela peut bloquer la circulation de l'air. Réorganisez les aliments pour assurer une bonne ventilation.

Comment puis-je réduire la consommation d'énergie de mon réfrigérateur ?

Pour réduire la consommation d'énergie, réglez la température du réfrigérateur entre 3°C et 5°C, évitez d'ouvrir la porte trop souvent et nettoyez régulièrement les serpentins.

MODE D'EMPLOI BFC504YNX BRANDT

Réfrigérateur - Congélateur - FR

Fridge - Freezer - EN

Vous venez d'acquerir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoin, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de tous jours mistrés satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouvrez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heures de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : Avant de mettre votre apparéil en marche, veuilles tire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement

SOMMAIRE

1. À L'ATTENTION DE L'UTILISATEUR. 4

Consignes de sécurité 4

Mise au rebut 6

Installation de votre apparéil 6

Utilisation de votre réfrigérateur. 9

2. Présentation de votre apparéil 10

Installation de votre nouvel apparéil 10

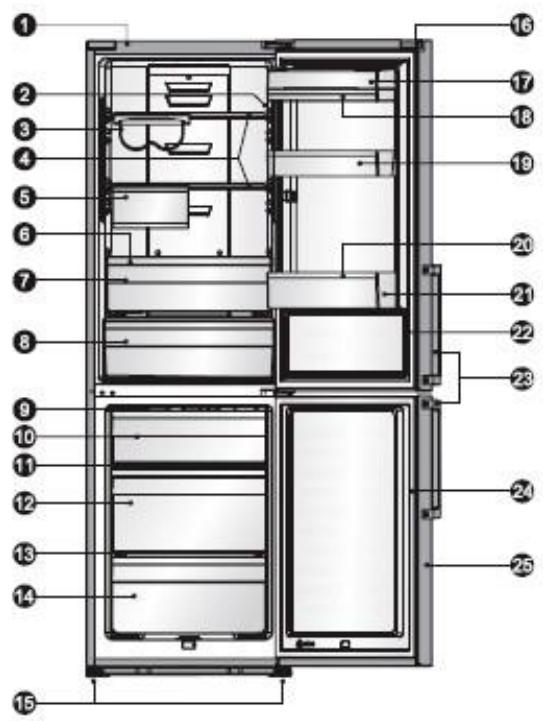

Description de l'appareil 15

3. UTILISATION DE VOTRE APPAREIL 16

Écran de contrôle 16

Utilisation de l'appareil 18

Conseils et astuces 20

4. NETTOYAGE ET ENTRETIEN 21

Nettoyage et entretien 21

Dépannage 22

1.À L'ATTENTION DE L'UTILISATEUR

CE

Cet apparéil est conforme aux normes européennes

Consignes de sécurité

Pour votre sécurité et une utilisation correcte de votre appareil, lisez attentivement cette notice (y compris les mises en gardes et les conseils utiles qu'elle content) avant l'installation et la première utilisation.

Afin d'éviter d'endommager l'appareil et/ou de vous bleisser inutillement, il est important que les personnes amenées à l'utiliser aient pris entièrement connaissance de son mode de fonctionnement ainsi que des consignes de sécurité.

Conservez cette notice et pensez à la ranger à proximé de l'appareil, afin qu'elle soit transmise avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal et d'éviter tout risque de blessure.

Le fabricant ne saurait etre tenu responsable en cas de mauvaise manipulation de l'appareil.

SECURITE GENERALE ET MISES EN GARDE

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementis professionnels ;

• les fermes et l'utilisation par les clients des hotels, motel et autres environnementés à caractère résidentiel;

• les environnements de type chambres d'hôtes ;

• la restauration et autres applications similaires hors malis la vente au détail.

Sécurité des enfants et des personnes vulnérables :

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.
  Le nettoyage et l'entretien par

l'usager ne doit pas etre effectués par des enfants sans surveillance.

• Conserve tous les emballages hors de portée des enfants, car il existe un risque de suffocation.
• Ne laïsez pas les enfants jouer avec l'appareil, éloignez les animaux domestiques.
• Les apparèils usagés doivent immédiatement être rendus inutilisables. Débranche et coupez le cable d'alimentation au ras de l'appareil. Rendez la fermeture de la porte inutilisable, ou比较好, demontez la porte afin d'éviter par exemple qu'un enfant ou un animal ne risque de rester enfermé à l'intérieur en jouant.

Si des incidents se produit et que vous ne pouvez les résoudre grâce aux conseils que nous vous donnons (voir chapitre «Anomalies de fonctionnement»), faites appel exclusivement aux centres de service après-vente agrées ou bien à un professionnel qualifié.

ATTENTION

• Voiture appeareil doit'être installé, fixési nécessaire, et utiliseconformémentaux instructions de cette notice;ceafin d'eviter tout risque du à soneventuelleinstabilitéouà une mauvaise installation.
• Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommendés par le fabricant.
• Ne pas endommager le circuit de réfrigération.
• Ne pas utiliser d'appareils électriques à l'intérieur du compartmenté de stockage des

denrées, à moins qu'ils ne soient du type recommandié par le fabricant.

• Ne pas stocker dans cet apparéil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammbables.
• N'exposez jamais l'appareil à une flamme.
• Arrêtez l'appareil et débranche-le avant de le nettoyer ou le déplacer.
  Pour les modèles équipés d'un distributeur d'eau ou d'un compartment à glaçons, ne replisssez ou raccordez qu'avac une alimentation en eau potable.
• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Les agents de réfrigération et isolation utilisés dans cet apparéil contiennent des gaz inflammables. Lorsque vous mettez le système au rebut, faites-le auprès d'un centre de collecte agrée. N'exposez jamais l' apparéil aux flames.

Liquide réfrigérant

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucun des composants du circuit de réfrigération ne soit endommagé.

Attention : Risque d'incendie

Si le circuit de réfrigération était endommagé :

-Evitez les flames nues et toutes sources d'inflammation.

-Ventilez bien la piece ou se trouve l'appareil.

Il est dangereux de modifier la composition de cet appeareil, de chaque manière que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Mise au rebut Ce

symbole indique que cet apparéil ne doit pas être traité

comme un déchet menager.

Votre apparéil contient de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usagés doivent être remis à un point de collecte habilité:

Renseignez-vous auprès de votre revendeur ou des services techniques de votre ville pour connaître les points de collecte des apparciels usagés les plus proches de votre domicile. Le recyclage des apparciels qu'organise votre fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive européen sur les déchets d'équipements électriques etlectroniques.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

Certains matériaux d'emballage de cet apparéil sont également recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs prévus à cet effet.

En conformité avec les dispositions législatives les plus récentes en matière de protection et respect de l'environnement, votre apparéil ne contient pas de H.F.C., mais un gaz réfrigérant appelé R600a. Le type exact de gaz réfrigérant utilisé dans votre apparéil est d'ailleurs indiqué clairment sur la plaque signalétique qui se trouve à l'intérieur de votre apparéil, sur la paroi gauche en bas. Le R600a est un gaz non polluant qui ne nuit pas à la couche d' ozone et dont la contribution à l'effet de serre est quasiment nulle.

Installation de votre apparéil

Attention :

Seule une installation correcte de votre produit respectant les prescriptions qui vous sont données dans ce guide d'installation et d'utilisation vous permettra de conserver vos alimentents dans de bonnes conditions, et avec une consommation d'énergie optimisée.

INSTALLATION

• Si vous appeareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
• Procedez au premier nettoyage avant de brancher votre apparéil au réseau électrique. Avant toute opération d'entretien, débranchez votre apparéil. Ne tirez pas sur le cordon d'alimentation, mais saisissez directement la fiche.
• Placez l'appareil dans une piece

sèche et aérée.

• Evitez les balcons, les verandas, les terrasses, la chaleur excessive l'été et le froid en hiver pourrait empêcher le bon fonctionnement de votre apparéil, voir même l'endommager.

• Ne le placez pas pres d'une source de chaleur comme un four ou un radiateur par exemple.

• Maintenez une distance minimum entre votre réfrigérateur et les autres meubles de 3 à 5 cm sur les côtes et 10 cm au-dessus pour une bonne circulation de l'air autour de l'appareil.

• Placez l'appareil à une distance convenable du mur au moyen des entreprises qui peuvent être fournies dans le sachet d'accessoires.

• Voiture apparéil a été unconçu pour un fonctionnement optimal à une certaine température ambiente. On dit alors qu'il est unconçu pour une " classe climatique" particulière. Cette classe climatique est indiquée en clair sur la plaque signalétique située à l'intérieur de votre apparéil, sur la paroi gauche en bas. Au-delà de ces températures, les performances de votre apparéil peuvent se trouver diminuées.

Classe	Température ambiente
SN	de + 10°C à + 32°C
N	de + 16°C à + 32°C
ST	de + 16°C à + 38°C
T	de + 16°C à + 43°C

Conseils :

Une fois votre apparéil installé, réglez ses pieds de manière à ce qu'il soit légèrement incliné vers l'arrière, vous facilititez ainsi la bonne fermeture de la porte.

Avant d'y mesure les alimentes, nettoyez l'intérieur et l'extérieur de votre apparéil avec du bicarbonate de

soude dissout dans de l'eau (1 cuillere à soupe de bicarbonate pour 4 litres d'eau). N'utilise pas d'alcool, de poudres abrasives ou de détergents qui pourrait abîmer les surfaces. (Voir chapitre « Nettoyage de votre apparéil »).

BRANCHEMENT ELECTRIQUE

L'installation électrique doit être conforme aux normes en vigueur et doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique.

La prise doit être dûment reliée à la terre.

Nous ne pouvons pas etre tenus pour responsables de tout incident cause par une mauvaise installation electrique.

Conseils pour l'installation Electrique

• N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adresse-vous à votre installerateur.

Votre apparéil est conforme aux directives européennes et à leurs modifications.

ECONOMIES D'ENERGIE

Pour limiter la consommation électrique de votre(AP)appeil:

• Installez-le dans un endroit approprié (voir chapitre «Installation de votre apparéil»).
• Gardez les portes ouvertes le moins de temps possible.
• N'introduisez pas d'aliments encore chauds dans votre réfrigérateur ou congélateur, en particulier s'il s'agit de soupes ou de préparations qui libèrent une grande quantité de vapeur.
  Veillez au fonctionnement optimal de votre apparéil en ne laissant pas s'accumuler trop de givre dans le congélateur (dégivrez-le quand l'épaissur de givre dépasse 5-6 mm) et en nettoyant périodiquement le condenseur (voir chapitre «Entretien courant de votre apparéil»).
• Contrôlez régulièrement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.
• Ne le laissez pas regle à une température trop BASSE.
• Le non-respect de la disposition des tiroirs, bacs et étagères pourrait entraîner une augmentation de la consommation d'énergie.

Attention

Si l'appareil a eté transporte chez vous en position horizontale, mettez-le à la verticale et attendez deux heures avant de le brancher. Une petite quantité d'huile peut s'être écoulée dans le circuit de réfrigération, vous nevez lui laisser le temps de refluer vers le moteur avant de brancher l'appareil, faute de quoi vous risquez de l'endommager.

Avant toute opération d'entretien ou de dépannage, débranchez la fiche d'alimentation électrique. Ne tirez pas sur le cordon d'alimentation, mais saisissez directement la fiche.

NETTOYAGE ET ENTRETIEN

• Avant tout entretien, débranchez l'appareil et coupeze le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• N'utilise pas d'objets tranchants ou pointus pour retarder la glace. Utilise un gratoir en plastique.
  Pour remplacer l'ampouled'éclairage, si cette opération est possible par l'utilisateur, se reporter à la rubrique « Entretien courant » de cette notice. Veillez toujours à débrancher votre apparéil au préalable.

ATTENTION: si l'appareil est équipé d'un éclairage à LED, celui-ci ne peut être remplace que par un technicien/agréé.

SIGNALÉTIQUE "ZONE FROIDE"

Vous trouvrez dans votre réfrigérateur le symbole ci-contre. Il indique clairément l'emplacement de la zone la plus froide de votre apparéil, la température y est inférieure ou égale à +4^ .

Au niveau de cette zone, un indicateur de température vous permet de vérifier le bon

réglage de votre réfrigérateur.

INDICATEUR DE TEMPERATURE (Selon modèles)

Réglez votrethermostat

Temperature correcte

Attention :

Une ouverture prolongée de la porte du réfrigerateur entraine une hausse de la température interieure. Vous doivent effectuer la lecture de l'indicateur dans les 30 secondes après ouverteure de la porte pour qu'elle soit correcte.

Réglage de la température

A la mise en service de votre apparéil, placez le thermostat sur une position moyenne.
- 4 heures après la mise en service de votre apparéil ou après tout changement de réglage du thermostat, observez l'indicateur de température
- Si l'indicateur reste noir, faites baisser peu à peu la température en selectionnant un chiffre plus élevé autour du thermostat, et vérifie à nouveau l'indicateur de température après 4h. Répétez l'opération autant de fois que nécessaire.
-Si l'indicateur devient vert et que la mention " OK " est visible, la tempéature de votre réfrigerateur est correctement régée.

Conseil :

La température interne de votre réfrigerateur dépend étroitement de la température ambiente, de la fréquence d'ouverture des portes et de la quantité et de la température des alimentés que vous aurez mis dans votre réfrigerateur. Vous devez donc vérifier régulièrement l'état de l'indicateur de température et ajuster si nécessaire le réglage de votre thermostat comme indiqué ci-dessus.

PREPARATION DES ALIMENTS

Emballez bien les alimentes frais : ils garderont ainsi arôme, couleur, teneur en humidité et fraîcheur. Vous éviterez également de cette manière que le goût de certains alimentes ne se transmette à d'autres. Seuls les légumes, fruits et salades peuvent être stockés sans emballage dans le bac à légumes. Laissez refroidir les plats et boissons chauds à l'extérieur de l'appareil. Enlevez les emballages carton autour des pots de yaourt. Vérifiez bien la date limite de consommation indiquée sur les produits que vous avez achétés. Elle ne doit pas'être dépassée.

RANGEMENT DES ALIMENTS

Laissez un espace entre les alimentés pour que l'air puisse circuler librement et pour éviter toute contamination entre les différents produits alimentaires. Ne placez pas les emballages et les alimentés en contact avec la paroi au fond de l'appareil, c'est un endroit particulièrement froid et humide de l'appareil, des gouttelettes d'eau et de givre viennent s'y condenser au cours du fonctionnement normal de votre réfrigerateur.

La zone la plus froide, signalée par le logo "OK", est destinée aux alimentés délicats, aux alimentés sensibles et hautement périsables: viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

DEGIVRAGE AUTOMATIQUE DU RÉFRIGERATEUR

Le dégivrage de la partie réfrigerateur de votre apparéil est entièrement automatique. L'eau du dégivrage s'écoule vers un bac de récapération situé sur le moteur.

La chaleur dégagée par le moteur fait évaporer le contenu de ce bac. L' apparition de gouttelettes d'eau ou de givre sur la paroi verticale au fond de votre réfrigerateur est tout à fait normale. C'est un endroit particulièrement froid et humide de l'appareil, des gouttelettes d'eau et de givre viennent s'y condenser au cours du fonctionnement normal de votre apparéil. Ce givre est régulément eliminé lors des phases de dégivrage automatique de votre réfrigerateur

2. Présentation de votre apparéil

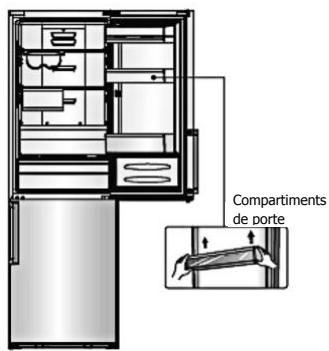

Installation de votre nouvel appareil

Avant d'utiliser votre apparéil pour la première fois, lisez les instructions suivantes:

Ventilation de l'appareil

Afin de garantir l'efficacité du système de refroidissement et d'économiser de l'énergie, vous devez maintainir une bonne ventilation autour de l'appareil. La chaleur pourrait ainsi se dissiper. À cet effet, veillez à conserver un espace suffisant autour du réfrigerateur.

Suggestion: il est recommendé de garder un espace d'au moins 75mm à l'arrière, de 100mm au-dessus et de 100mm entre les côtes et le mur et un espace à l'avant permettant d'ouvrir la porte d'un angle de 135^ . Voir sur le schéma suivant.

Remarque :

Cet apparéil fonctionné bien dans les classes climatiques indiquées dans le tableau ci-après.

Installation de votre nouvel appareil

Un fonctionnement pendant de longues périodes à des températures supérieures ou inférieures à la gamme préconisée peut entrainer un dysfonctionnement de l'appareil.

Classe climatique	Température Ambiente
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+16°C à +38°C
T	+16°C à +43°C

• Placez votre apparéil dans un lieu sec afin d'éviter des conditions de forte humidité.
• Ne l'exposez pas directement à la lumière du soleil, à la pluie ou au gel. Placez l'appareil loin de toutes sources de chaleur telles que poèles à bois, deux ou radiateurs.

Mise à niveau de l'appareil

Pour une meilleure mise à niveau et une meilleure circulation de l'air dans la partir inférieure arrêté de l'appareil, il peut être nécessaire d'ajuster les pieds de l'appareil. Vous pouvez les régler manuellement ou à l'aide d'un outil adapté.

Pour permettre aux portes de se fermer, inclinez l'appareil de 10 mm vers l'arriere.

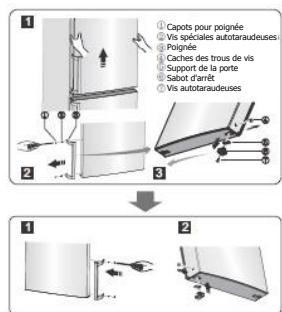

Installation des poignées de porte

Pour faciliter le transport, les poignées de porte sont fournies séparément dans une poche en plastique. Pour les installer, suivez les instructions ci-après :

1. Retirez les caches des vis du côté gauche de la porte, puis rangez-les dans la poche en plastique.
2. Adaptez la poignée du côte gauche de la porte, en veillant à ce que les axes des trous des vis soient alignés avec ceux de la poignée, tel qu'illustré sur le schéma.

1. Fixez la poignée à l'aide des vis fournies dans le sac en plastique, puis replacez le capot pour poignée.

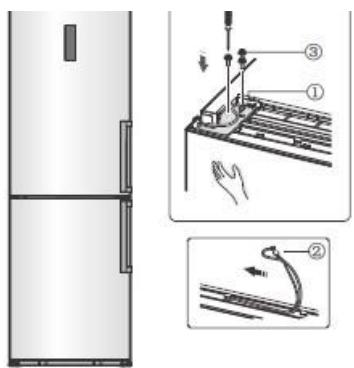

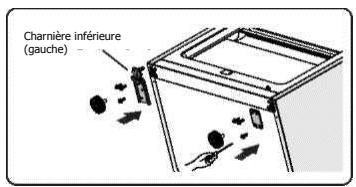

Inversion du sens d'ouverture de la porte

Si I'emplacement de l'appareil I'exige,
vous pouvez inverser le sens d'ouverture
de la porte (de la droite vers la gauche).

Attention! Lorsque vous inversez la porte, l'appareil doit'être débranché. Débranchez l'appareil

lorsque youeffectuez cette operation.

Clé à douille de 8mm	Tournevis à tête plate
Clé	C
Tournevis cruciforme	Clé de 8mm

Remarque: avant de commencer, placer le réfrigerateur à l'horizontal, face arrrière au sol, afin d'avoir accès à sa base. Utilisez pour cela de la mousse d'emballage ou un matériel similaire pour éviter d'endommager l'arrête du réfrigerateur. Pour inverser le sens d'ouverture de la porte, procédez comme suit :

1. Placez le réfrigérateur en position verticale. Ouvrez la porte supérieure pour en retirer tous les balconnets (afin de ne pas les endommager) puis refermez-la.

Installation de votre nouvel appareil

1. Retirez la pièce ① au-dessus du réfrigérateur du côté droit puis les pièces ③ et ④ au-dessus de la porte, de la même manière. Retirez la pièce ② puis rangez-la dans la poche en plastique.

1. Débranchez le connecteur électrique ① ainsi que le connecteur ② puis retirez la piece ③.

1. Retirez les vis ①, le cable séparé ②, et retirez la piece ③.

Remarque : maintenez la portesupérieure au cours de I'etape 4 poureviter qu'elle ne tombe.

1. Retirez la porte supérieure et place la sur une surface lisse, face avant vers le haut. Relevez les pieces ① et ④ puis les vis desserrées ② , comme indiqué sur le schéma. Changez la poignée ③ du côté droit, puis posez les vis ② sur les pieces ① et ④ tour à tour. Desserrez les vis ⑦ et détachez les pieces ⑥ et ⑤ . Installez la piece ⑤ et une autre piece ⑥ (dans la poche plastique) du côté gauche, en utilisant les vis ⑦ . Placez la piece ⑥ ayant été retiree dans la poche plastique.

1. Desserrez les vis utilisées pour fixer la charnière centrale et retirez la charnière centrale. Retirez ensuite la porte inférieure.

1. Placez la porte inférieure sur une surface lisse, face avant vers le haut.

Déplacez la poignée sur le côté droit, conformément à l'étape 5. Desserrez les vis ⑦ puis détachez les pieces ⑥ et ⑦. Tournez la piece ⑤ à 180^ puis installez les pieces ⑤ et ⑥ à l'endroit correspondant du côté gauche, en utilisant les vis ⑦.

Installation de votre nouvel appareil

1. Passez les caches des trouès de vis sur le panneau central de la gauche vers la droite ( comme indiqué sur le schéma ci-dessous).

1. Placez votre réfrigérateur à plat, retirez la pièce ③ puis vissez les vis ④. Retirez les pièces ② et ①.

1. Dévissez la charnière inférieure, changez-la de cote, puis vissez et installez la rondelle.
2. Répétez l' étape 9. Changez la piece ① du côté gauche et la piece ② du côté droit puis vissez-les avec les vis ④. Enfin, installez la piece ③.

1. Déplacez la porte inférieure et ajustez-la de sorte à aligner les trous inférieurs à l'axe de la charnière supérieure. Faites pivoter la charnière centrale de 180^ , déplacez la rondelle de l'axe au côté supérieur, ajustez la charnière centrale à la position sou Haitée puis installez-la.

Remarque: la rondelle est susceptible de coller à la porte inférieure.

1. Dévissez l'axe de la charnière supérieure, returnez-la et fixez l'axe dessus. Replacez enfin l'ensemble du bon côté.

1. Échangez les câbles des encoches gauche et droite de la structure du réfrigerateur.

1. Placez la porte supérieure dans la position souhaitee, ajustez la piece ① et la porte supérieure. Placez le cable de connexion ② dans la fente de la porte supérieure de la droite vers la gauche puis fixez la piece ① et le cable ② avec les vis ③

(Veuillez tenir la porte supérieure dans votre main lors de l'installation)

Installation de votre nouvel appareil

Remarque: assurez-vous que le côté caractère du commutateur s'adapte bien sur le bloc.

1. Installez la piece ① et raccordez-la au connecteur de fil ②, puis installez la piece ③.

1. Raccordez le connecteur ① du cable selon les indications données à l'etape 3 puis installez la piece ② (contenue dans le sac plastique).

1. Ouvrez la porte supérieure, installez les balconnets puis refermez la porte.

2. Tournez la pièce ① à 180^ et installez-la au coin croit de la porte supérieure. Montez la pièce ②. (Ces pièces ont été démontees à l'étape 2.)

1. Retirez le commutateur à lames du bloc d'adaptation (pièce 6 de l'étape 3) puis montez-le sur l'autre bloc à utiliser (marqué « R » dans le sac plastique). Placez le bloc d'adaptation ayant été retire dans la poche en plastique.

Description de l'appareil

1. Armoire
2. Ampoule à LED
3. Casier à bouteilles flexible
4. Étagère en verre
5. Boitier flexible
6. Couvercle du bac à légumes
7. Bac à fruits et légumes
8. Tiroir Multifresh
9. Bac à gaçons intégré
10. Tiroir supérieur du congélateur
11. Étagère en verre supérieure du congélateur
12. Tiroir intermédiaire du congelateur (grand volume)

13. Étagère en verre centrale du congélateur

14. Tiroir inférieur du congelateur

15. Pieds réglables
16. Portedu refrigerateur
17. Balconnet à produits laitiers couvert
18. Bac à oeufs
19. Balconnet central
20. Porte-bouteille
21. Balconnet à bouteilles
22. Joint de la porte du réfrigerateur
23. Poignée
24. Joint de la porte du concélateur
25. Porteducongélateur

Description de l'appareil

Remarque: du fait de l'évolution constante de nos produits, les caractéristiques de votre réfrigerateur peuvent être légèrement différentes par rapport à celles indiquées dans le présence mode d'emploi, mais son fonctionnement et son utilisation restent cependant les mêmes.

Pour pouvoir profiter de plus d'espace dans votre congélateur, vous avez la possibilité dePTRirer les tiroirs (a l'exception du tiroir inférieur du congélateur), les dispositifs de fixation ainsi que le bac a glaçons intégré/bac à glaçonsouple.

3. UTILISATION DE VOTRE APPAREIL

Écran de contrôle

Utilisez votre apparéil selon les modes de contrôle suivants. Les fonctions et les modes affichés sur l'écran de contrôle figurent sur le schéma suivant.

Lors de la première mise en marche de l'appareil, l'écran de contrôle rétro-éclairé s'allume et les icônes apparaissent. Si aucun bouton n'est enclenché et si les portes sont fermées, le rétro-éclairage s'éteint.

Contrôle de la température

Lors de la première utilisation, nous vous recommendons de régler la température du réfrigérateur à 4^ et celle du congélateur à -18^ . Si vous souhaitez modifier les températures, suivez les instructions ci-après. Attention! Lorsque vous sélectionnez une température, celle-ci correspond à la température moyenne du compartment réfrigerateur. La température de chaque compartment peut varier de celle affichée à l'écran, selon la quantité d'aliments stockée et leur emplacement.

La température ambiente peut également affecter la température interne de l'appareil.

1. Refrigerateur

Appuyez sur « Réfrigérateur » pour régler la température entre 2^ et 8^ , en fonction de vos besoin. Les valeurs correspondantes s'affichent sur l'écran de contrôle comme dans la séquence suivante.

Ou

2. Super Froid

Le mode Super Froid permet de refroidir vos alimentes rapidement et de les garder frais plus longtemps.

• Appuyez sur la touche « Super Cool » pour activer la fonction. L'icone s'allume.
  La fonction Super Froid s'arrête automatiquement après 6 heures et la température du réfrigerateur affichée à l'écran est de 2^
• Si vous souhaitez arrêté la fonction Super Froid alors qu'elle est active, appuyez sur la touche « Super Cool » ou la touche « Réfrigerateur ». La température du réfrigerateur reviendra à cette précédemment sélectionnee.

3. Congélateur

Appuyez sur le bouton « Freezer » pour régler la température du congelateur entre -14°C et -24°C, selon vos besoin. Les valeurs correspondantes s'affichent sur l'écran de contrôle comme dans la séquence suivante.

Ou

4. Super Congélation

Le mode Super Congélation permet de baisserrapidement la température du congélateur

pour congener vitamines et nutriments, et ainsi préserver vos alimentés frais plus longtemps.

• Appuyez sur le bouton « Super Freeze » pour activer cette fonction. L'icone s'allume.
• Si vous stockez une quantité importante d'aliments, attendez environ 24 heures.
• La fonction Super Congélation s'arrête automatiquement après 26 heures et la température du congeilateur affichée à l'écran est de -24^ .
• Si vous souhaitez arrêté la fonction Super Congélation alors qu'elle est active, appuyez sur la touche « Super Freeze » ou sur la touche « Freezer ». La température du congélateur reviendra à cette précédément sélectionnée.

5. Vacances

Si vous vous absentez pendant une longue période, vous pouvez activer cette fonction en

maintenant enforcé le bouton « Holiday » pendant 3 secondes jusqu'à ce que l'icone s'allume.
- Lorsque la fonction Vacances est activée, la température du réfrigerateur passée automatiquement à 15^ afin de minimiser la consommation d'énergie.

Écran de contrôle

Important! Ne stockez pas d'aliments dans le réfrigerateur pendant ce temps.

• Lorsque la fonction Vacances est activée, vous pouvez la désactiver en appuyant sur l'un des trois boutons « Holiday », « Fridge » ou « Super Cool ». La température du réfrigerateur reviendra à cette précédemment sélectionnée.

6. Alarme

La fonction d'alarme de porte émet un son lorsque la porte de l'appareil reste ouverte plus de 2 minutes et que les produits commencent à tiédir.

L'alarme se repétera 3 fois par minute puis s'arrête automatiquement après 10 minutes. Fermez la porte pour l'éteindre.

Alarme de porte

• Pour êtreindre l'alarme sonore lorsque les portes sont maintainues ouvertes, comme dans le cas d'un nettoyage du réfrigerateur, appuyez sur le bouton « Alarme » de l'écran de contrôle. L'icone de l'alarme s'éteindra.
• Pour économiser de l'énergie, évitez de laisser la porte ouverte pendant longtemps.

Alarme de température

• Si la température du réfrigerateur est trop élevé en raison d'une défaillance d'alimentation ou un autre dysfonctionnement, l'alarme de température retentit et la température du réfrigerateur s'affiche à l'écran sous le format "--".
• Si l'alarme se déclenché, le signal sonore retentit pendant 10 minutes et s'arrête automatiquement passé ce délié.
• Pour désactiver l'alarme, appuyez sur le bouton « Alarm » pendant 3 secondes et vérifie la température la plus élevé du congélateur. La température et l'icone « Alarm » clignotent simultanément pendant 5 secondes. Cette fonction n'est disponible que sur certains modèles.

Attention ! En cas de coupure de courant, il est normal que l'alarme de température se déclenché lorsque l'alimentation revient. Appuyez sur le bouton « Alarm » pour la désactiver.

Utilisation de l'appareil

Veuillez-vous référer à la section « Description de l'appareil » pour consulter la liste des accessoires de l'appareil.

Balconnets de porte

• Ils sont conçus pour stocker des oeufs, des canettes de boisson, des bouteilles et des alimentents emballés, etc. Veiliez à ne pas y stocker d'objets lourds.
  L'étagère de la porte centrale peut être place à différentes hauteurs, en fonction de vos besoin.

Veuillez oter la nourriture de l'étagère avant d'en ajuster le placement vertical.

Remarque : un compartment à oeufs et un porte-bouteille sont disponibles respectivement à l'étagère supérieure et inférieure.

Utilisation de l'appareil

Étagère du réfrigérateur

• Les étagères du réfrigérateur peuvent être retirees pour leur nettoyage.

Étagère repliable (en option)

• Elle est composée d'une partie fixe et d'une partie repliable.
• Elle peut ainsi être modulée pour obtenir différents volumes de stockage en fonction de vos besoins.

Voir l'image ci-dessous :

Remarque: si vous souhaitez déplier entièrement l'étagère, appuyez d'abord sur le bord extérieur de la partie repliable.

Boitier flexible (en option)

• Il est unconçu pour y stocker des alimentés de petite taille tels que les oeufs, le fromage, la confiture, le beurre, de petits gâteaux, fruits ou légumes.
• Il peut glisser le long de l'étagère.

Remarque: appuyez légèrement sur le côte gauche ou droit du boîtier pour pouvoir le déplacer le long de l'étagère. Si nécessaire, il vous est possible dePTRer le boîtier flexible avec son support pour pouvoir ajuster la position de l'étagère et augmenter l'espace de stockage.

Balconnet à bouteilles (en option)

• Il sert à stocker des bouteilles ou des boissons.
• Il peut également glisser le long de l'étagère.

Remarque: appuyez légèrement sur le côté gauche ou droit du casier à bouteilles pour pouvoir le déplacer le long de l'étagère.

• Il peut être retiret pour gagner de l'espace.

• Si nécessaire, il vous est possible de-retirer le boîtier flexible avec son support pour pouvoir ajuster la position de l'étagère et augmenter l'espace de stockage.

Couvercle du bac à légumes

• Contrôle la température du bac à légumes et empêche les légumes de se dessécher.

Bac à légumes du réfrigérateur

• Il est destiné à stocker des fruits et des légumes.

Tiroir Multifresh

• La température de ce compartment est inférieure à celle du réfrigerateur d'environ 2-3°C.

Conseils et astuces

Conseils en termes d'économie d'énergie

Conseils en termes d'économie d'énergie. Afin d'économiser de l'énergie, respectez les instructions suivantes.

• Évitez de laisser la porte ouverte pendant trop longtemps afin d'économiser l'énergie.
• Placez l'appareil loin de toutes sources de chaleur telles que les rayons du soleil, les radiateurs électriques, les cuisinières, etc.
• Ne réglez pas à une température plus BASSE que nécessaire.
• Ne stockez pas d'aliments chauds ou de liquees chauds/bouillants dans le réfrigerateur.
• Installez l'appareil dans un endroit secret bien ventilé. Référez-vous au chapitre « Installation de l'appareil »
• Le non-respect de la disposition des tiroirs, bacs et étagères, pourrait entraîner une augmentation de la consommation d'énergie.

Conseils pour la réfrigération des aliments frais

• Évitez de placer des alimentés chauds dans le réfrigérateur, cela ferait augmenter la température interne et le compresseur devrait alors travailler davantage et consommer plus d'énergie.
• Couvre ou enveloppez les alimentés à haute saveur ou odeur.
• Placez les alimentés de telle façon que l'air puisse circuler librement autour.

Conseils pour la réfrigération

• Vienne (tous types):
  • Placez-la sur l'étagère en verre audressus du bac à légumes. Respectez toujours les temps de conservation et les dates limites d'utilisation indiquées par les fabricants.
• Aliments cuits, plats froids, etc.: couvrez-les et placez-les sur une des étagères.
• Fruits et légumes : placez-les dans le bac prévu à cet effet.
• Beurre et fromage : enveloppez-les dans un film plastique ou du papier d'aluminium hermétique.
• Bouteilles de lait : refermez-les avec leur couvercle et stockez-les dans les balconnets de porte.

Conseils de congélation

Lors de la première utilisation ou après une longue période de non-utilisation, laissez fonctionner l'appareil à la température la plus bajopendant au moins 2 heures avant d'y stocker des alimentes.
- Répartissez les denrées alimentaires en petites portions afin d'être plus rapidement et intégralement congelezes et pour pouvoir déconceler uniquement la quantité nécessaire.
- Emballez les alimentés dans un papier d'aluminium ou dans un sac polyéthylène étanche.
- Les aliments frais ou décongelés ne doivent jamais entraîre en contact avec des alimentés déjà congelés afin d'éviter une augmentation de leur température.
- Ne consommez pas de produits glacés juste après les avoir sortis du conGPLateur pour éviter de vous brûler la peau.
- Nous vous recommendons d'étiqueter et de dater chaque sac d'aliments congelés afin de connaître la date de stockage.

Conseils pour le stockage des aliments congelés

Veillez à ce que la chaîne du froid ait éte respectée par le fabricant.
- Une fois décongelés, les alimentés se détiennent rapidement et ne doivent pas être recongelés. Respectez les dates limites de conservation indiquées par le fabricant.

Arrêt de l'appareil

Si vous doivent arrêter l'appareil pendant une longue période, suivez les étapes ci-après afin d'éviter la formation de moississeures dans l'appareil.

1. Retirez tous les alimentes.
2. Debranche la prise d'alimentation de l'appareil.
3. Nettoyez et séchez soigneusement l'intérieur.
4. Laissez les portes ouvertes pour permettre à l'air de circuler.

4. NETTOYAGE ET ENTRETIEN

Nettoyage et entretien

Pour des raisons d'hygiene, nettoyez régulierement l'appareil (accessoires interieurs et extérieurs compris) au moins tous les deux mois.

Attention! Ne procédez au nettoyage qu'après avoir débranché l'appareil. Risque d'électrocution! Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.

Nettoyage extérieur

Nettoyez régulierement votre apparéil afin d'entrenir son apparènce.

• Essuyez l'écran et l'affichage numérique avec un chiffon doux et propre.
• Pulvérisez l'eau sur le chiffon et non directement sur l'appareil. Cela permet de répartir de manière égale l'humidité sur la surface de l'appareil.
• Nettoyez les portes, les poignées et la surface de l'armoire avec un détergent deux puis séchez avec un chiffon doux. Attention!
• N'utilisez pas d'outils pointus pour éviter de rayer la surface de l'appareil.
• N'employez pas de diluant, de détergent automobile, de Clorox, d'huile éthérée, de nettoyant abrasif ou de solvant organique tel que le benzène pour nettoyer. Ces produits peuvent endommager la surface de l'appareil ou entraîner un risque d'accordance.

Nettoyage interieur

Nettoyez régulierement l'intérieur de votre apparéil. Pour faciliter le nettoyage, profitez des moments où il y a peu d'aliments dans le réfrigerateur.

Essuyez l'intérieur du réfrigerateur avec une solution peu concentrée d'eau et de bicarbonate de soude, puis rincez à l'eau tiède avec une éponge essorée ou un chiffon. Essuyez et séchez entièrement l'intérieur avant de replacer les étagères et les balconnets.

Sechez toutes les surfaces et les accessoires.

Meme si le dégivrage de l'appareil s'effectue automatiquement, une mince

couche de givre peut se former sur les parois interieures du congélateur si la porte est régulièrement ouverte ou reste ouverte pendant longtemps. Si la couche de givre est trop épaissé, choisisse un moment où l'appareil est pratiquement vide pour le dégivrer, et procédez comme suit :

1. Retirez les alimentes et accessoires prsentés dans le compartment, débranchez l'appareil du secteur et laissez les portes ouvertes. Pour accélérer le dégivrage, voirlez à bien ventiler la piece.
2. Lorsque le dégivrage est terminé, nettoyez votre congélateur selon les instructions susmentionnées.

Attention! N'utilisez pas d'objets tranchants pour retarder la glace à l'intérieur du congelateur. Ce n'est qu'aupres avoir seché l'intérieur de l'appareil que vous pouze le rebranchez et le remettre en marche.

Nettoyage des joints de porte

Veillez à nettoyer régulièrement les joints de porte. Ceux-ci peuvent en effet rester collés à l'armoire par des restes de nourriture ou de boisson et s'accacher lors de l'ouverture de la porte. Nettoyez le joint avec un détergent doux et de l'eau tiège.

Rincez et séchez après nettoyage.

Attention! Ne remettez en marche l'appareil qu'après le séchage complet des joints de la porte.

Remplacement de l'ampoule à LED :

Attention : l'ampoule à LED ne doit pas être remplaçée par l'utilisateur ! Si elle est endommagée, contactez le service après-venture. Pour replacer l'ampoule à LED, procédez comme suit :

1. Debranchez l'appareil.
2. Retirez le diffuseur de l'ampoule en le boulevant.
3. Maintenez l'ampoule à LED d'une main et tirez-la avec l'autre main en appuyant sur le loquet du connecteur.
4. Remplacez l'ampoule à LED et enclenchez-la.

Dépannage

En cas de problèmes avec votre apparéil ou s'il ne fonctionne pas correctement, vous pouvez vérifier les points ci-dessous avant de contacter le service après-venture. Vous pouvez réaliser les quelques vérifications facies mentionnées dans cette section avant de demander de l'aide.

Attention! N'essayez pas de réparer votre apparéil vous-même. Si le problème persististe après avoir effectué les vérifications ci-dessous, faites appel à un électricien qualifié, un technicien/agréé ou au magasin dans lequel vous avez achété votre apparéil.

Symptôme	Causes évventuelles et solutions
L'appareil ne fonctionne pas correctement.	Vérifiez si l'appareil est bien branché dans la prise secteur.
	Vérifiez le fusible ou le circuit de votre alimentation principale, remplacez-le le cas échéant.
	La température ambiente est trop BASSE. Abaissez la température interieure de l'appareil à l'aide du thermostat.
	Il est normal que le congelateur ne fonctionne pas au cours d'un cycle de dégivrage, ou pendant une courte période après la mise en marche de l'appareil pour protégger le compresseur.
Odeurs dans les compartments	Il peut être nécessaire de nettoyer l'intérieur de l'appareil.
	Certain aliments, récipients ou emballages peuvent entraîner l' apparition d'odeurs.
Bruits anormaux de l'appareil	Les bruits écumentés ci-après sont normaux :• Bruits de fonctionnement du compresseur.• Bruit de déplacement d'air provenant du petit ventilateur dans le congelateur ou dans d'autres compartments.• Clapotis et bruits similaires à ceux de l'eau bouillante.• Bruits d'affervescence au cours du dégivrage automatique.• Bruits de cliquetis avant le démarrage du compresseur.
	D'autres bruits, anormaux, peuvent être entendus pour les raisons écumentées ci-après. Vérifiez également ces points et prenez les mesures adaptées :L'appareil n'est pas à niveau.L'arrière de l'appareil touche le mur. Certaines bouteilles ou certains récipients sont tombés ou roulement.
Le moteur fonctionne en continu.	Il est normal d'entendre régulièrement le moteur fonctionner. Les circonstances suivantes peuvent être à l'origine d'un fonctionnement plus fréquent :• La température sélectionnée est trop BASSE.• Une grande quantité de denrées a été stockée dans l'appareil.• La température ambiente de la pierce où est installé l'appareil est trop élevé.• Les portes sont souvent ouvertes ou restent ouvertes trop longtemps.• Àprous la première mise en marche ou une longue période de non-utilisation.
Une couche de givre apparait dans les compartments.	Vérifiez qu'aucun aliment ne bloque les entrées d'air et assurez-vous que les alimentons sont placés de manière à ce que l'air circule libre. Assurez-vous que la porte soit correctement fermée. Pour-retirer le givre, reférez-vous au chapitre « Nettoyage et entretien »
La température interieure de l'appareil est trop élevé.	Les portes de l'appareil ont peut-être été laissées trop souvent ou longtemps ouvertes; des obstacles les empêchent de se fermer; ou vous n'avez pas laissé suffisamment d'espace au-dessus, derrière et sur les côts de l'appareil.
La température interieure de l'appareil est trop BASSE.	Augmentez la température en vous reférant au chapitre « Écran de contrôle »
La fermeture des portes est difficile.	Assurez-vous que l'appareil soit bien incliné vers l'arrière de 10-15 mm pour permettre aux portes de se fermer toutes seules. Des éléments internes empêchent les portes de se fermer.
De l'eau s'écoule sur le sol.	Il se peut que le plateau de réception de l'eau (situé en bas à l'arrière de l'armoire) ne soit pas mis à niveau, ou que la conduite d'évacuation de l'eau (située sous le compresseur) ne soit pas correctement positionné pour diriger l'eau vers le plateau. La conduite d'évacuation de l'eau est peut-être bouchée. Éloignez le réfrigérateur du mur afin d'examiner le plateau et la goulotte à l'arrière de l'appareil.
La lampe ne fonctionne pas	• La lampe à LED est peut-être endommagée. Rétérez-vous au chapitre « Nettoyage et entretien » pour replacer l'ampoule à LED. • Le système de contrôle éteint la lampe si la porte reste ouverte trop longtemps. Fermez la porte puis rouvre-la pour rallumer la lampe.

Dear Customer,
