Type de produit	Réfrigérateur
Marque	Brandt
Modèle	USB1200E
Capacité nette	120 litres
Dimensions (H x L x P)	85 x 55 x 55 cm
Poids net	25 kg
Alimentation	220-240 V, 50 Hz
Classe énergétique	E (anciennement A+)
Consommation annuelle	Environ 180 kWh
Niveau sonore	40 dB(A)
Réfrigérant	R600a
Fonctions principales	Réfrigération statique, éclairage intérieur, thermostat réglable
Dégivrage	Manuel
Nombre de clayettes	3 clayettes en verre
Bac à légumes	1 bac
Balconnet de porte	3 balconnets
Joint de porte	Amovible pour nettoyage
Nettoyage	Nettoyer avec un chiffon doux et eau savonneuse
Sécurité	Verrouillage de sécurité enfant (non)
Pièces détachées	Disponibles chez le fabricant
Réparabilité	Indice de réparabilité : 7.5/10 (estimation)
Garantie	2 ans pièces et main-d'œuvre

FOIRE AUX QUESTIONS - USB1200E BRANDT

Comment régler la température du réfrigérateur Brandt USB1200E ?

Le thermostat se trouve généralement à l'intérieur du réfrigérateur, souvent sur la paroi droite. Tournez le bouton de 1 (froid minimal) à 5 (froid maximal) pour ajuster la température. La position recommandée est 3.

Où se trouve le voyant de fonctionnement ?

Le voyant vert indique que l'appareil est sous tension. Il peut être situé sur la façade avant, près de la poignée.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil, videz les aliments et laissez la porte ouverte. Placez un récipient pour récupérer l'eau de dégivrage. Ne pas utiliser d'objets métalliques pour gratter la glace.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez l'alimentation électrique, la position du thermostat (doit être sur une valeur entre 1 et 5). Assurez-vous que la porte ferme correctement et que le joint est propre.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un chiffon doux imbibé d'eau tiède et de vinaigre blanc ou de bicarbonate de soude. Évitez les produits abrasifs ou solvants. Séchez bien avant de rebrancher.

Quels aliments ne pas conserver dans le réfrigérateur ?

Les aliments chauds doivent refroidir avant d'être placés. Évitez les boissons gazeuses au congélateur. Les fruits et légumes sensibles au froid (bananes, tomates) doivent être conservés à l'extérieur.

Comment inverser le sens d'ouverture de la porte ?

Démontez les charnières supérieure et inférieure, retirez la porte, puis remontez-la de l'autre côté en suivant les instructions fournies dans la notice. L'opération nécessite deux personnes.

Que faire en cas de coupure de courant ?

Évitez d'ouvrir la porte. Les aliments restent froids plusieurs heures si la porte est fermée. Si la coupure dure plus de 4 heures, vérifiez l'état des aliments.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service après-vente Brandt ou consultez le site officiel. Les pièces comme les clayettes ou les joints de porte sont disponibles.

Le réfrigérateur fait du bruit, est-ce normal ?

Oui, un léger bourdonnement du compresseur et des gargouillis du réfrigérant sont normaux. Si le bruit devient fort ou irrégulier, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objet à l'arrière.

MODE D'EMPLOI USB1200E BRANDT

Vous venez d'acquérir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche afin de conserver au mieux vos aliments et de répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design très actuel, les réfrigérateurs Brandt présentent de très nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation organisé.

Vous trouverez également dans la gamme de produits Brandt un choix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Découvrez-les dans le nouveau catalogue Brandt que vous pouvez vous procurer auprès de notre service consommateurs, qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste incontesté de l'électroménager depuis plusieurs décennies, vous offre une fois de plus des produits performants, fiables et faciles à utiliser.

La Marque Brandt

Avertissements et conseils importants 4

À l'attention de l'utilisateur

Description de l'appareil 5

Utilisation 6

Nettoyage intérieur 6

Mise en service 6

Réglage de la température 6

Réfrigération 6

Congélation 6

Conservation des produits surgelés 6

Décongélation 7

Fabrication de glaçons 7

Tablettes amovibles 7

Positionnement des balconnets

de la contre-porte 7

Sécurité alimentaire 8

Conseils 8

Conseils pour la réfrigération 8

Conseils pour la congélation 9

Conseils pour la surgélation 9

Entretien 9

Dégivrage 9

Nettoyage périodique 10

Nettoyage extraordinaire 11

Arrêt prolongé 11

Changement de l'ampoule 11

Service après-vente et pièces de rechange 12

À l'attention de l'installateur

Caractéristiques techniques 12

Installation 13

Emplacement 13

Branchement électrique 13

Préparation de la grille 13

Réversibilité de la porte 14

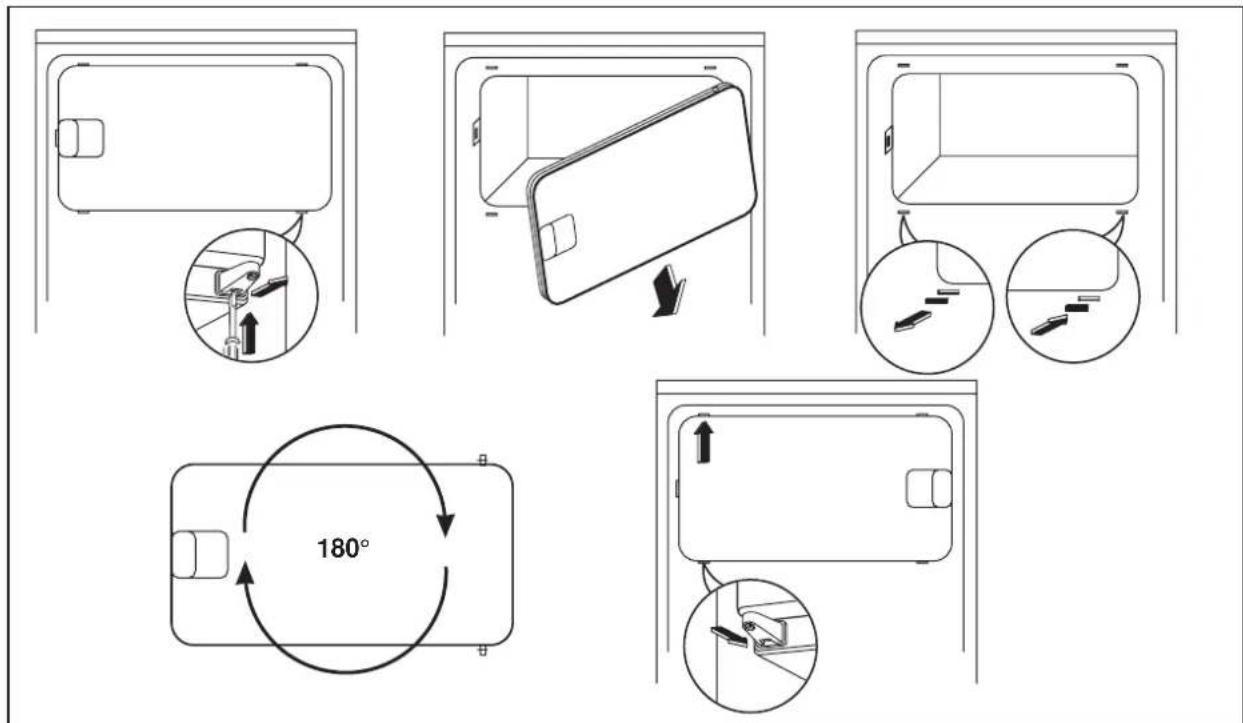

Réversibilité de la porte du compartiment congélateur 14

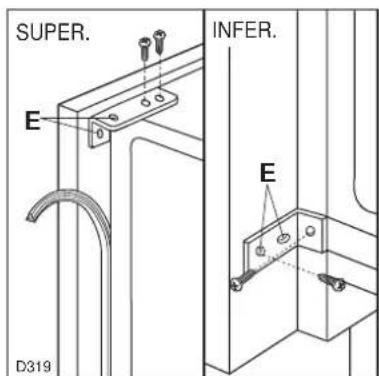

Instructions pour l'encastrement 14

Montage de la plinthe 16

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute consultation future. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, afin que le nouvel utilisateur puisse être informé de son fonctionnement et des avertissements relatifs. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou ne l'utilisent pas comme un jouet.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement. ■ Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi éviter le risque de fuites de liquide. ■ L'appareil ne doit pas être situé à proximité de radiateurs ou de cuisinières à gaz.
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant. ■ Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit réfrigérant ; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

- Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

Utilisation

■ Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons. ■ Un produit décongelé ne doit jamais être recongelé. ■ Suivez les indications du fabricant pour la conservation et/ou congélation des aliments. ■ Dans tous les appareils de réfrigération et congélation, il y a des surfaces qui se couvrent de givre. Selon le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou manuellement. N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. ■ N'employez pour cela qu'une spatule en plastique. De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant. - N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés. - Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser. ■ N'utilisez jamais d'objets métalliques pour nettoyer l'appareil ; vous risquez de l'endommager. ■ En cas de panne, n'essayez pas de réparer l'appareil vous-même.

Installation

■ Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important : en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié. ■ Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de

sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant.

Attention : veillez à ne pas obstruer les ouvertures de ventilation.

- À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Protection de l'environnement

• Cet appareil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. ■ Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

DESCRIPTION DE L'APPAREIL

① Balconnet beurre ② Balconnet avec étrier d'arrêt ③ Porte-bouteilles ④ Orifice d'évacuation ⑤ Filtre d'entrée air ⑥ Bac à légumes ⑦ Clayettes ⑧ Thermostat ⑨ Compartiment congélateur ⑩ Indicateur de température

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de « neuf ».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique, qui risquent d'endommager les finitions.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt). L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants :

• température ambiante ;
• fréquence d'ouverture des portes ;
• quantité d'aliments conservés ;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Attention

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu.

Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil.

Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur :

■ n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve ; ■ couvrez les aliments, surtout s'ils sont aromatiques ; ■ placez les denrées de façon à ce que l'air puisse circuler tout autour.

Congélation

Le compartiment basse température se reconnaît à son sigle normalisé 4 étoiles 🐘. Il permet de congeler des denrées fraîches et de conserver des produits surgelés et congelés, d'un mois à un an, suivant la nature du produit.

Pour congeler les aliments frais, il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal. Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0 °C dans le compartiment réfrigérateur. Dans ce cas, il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.

Ramenez ensuite le thermostat sur la position désirée.

Attention

En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Décongélation

Les aliments congelés ou surgelés doivent être décongelés avant leur utilisation, dans le compartiment réfrigérateur (viande, volaille, poissons, etc.) ou à température ambiante (pour les autres aliments), selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire : dans ce cas, le temps de cuisson sera plus long.

La décongélation dans un four à micro-ondes est très rapide et permet ainsi d'éviter une altération des aliments et d'utiliser presque immédiatement les produits congelés.

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.

A cet effet procédez comme suit:

1. dégagez les balconnets en agissant dans le sens indiqué par les flèches.
2. Remontez les balconnets à la hauteur désirée.

Pour faciliter le nettoyage les balconnets supérieur et inférieur peuvent être aisément enlevés en agissant dans le sens indiqué par la flèche.

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4°C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

Thermostat à régler, température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur afin d'éviter le développement de la bactérie Listéria.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.

Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

ATTENTION : Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.

CONSEILS

Conseils pour la réfrigération

Où placer les denrées ?

1. Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

2. Viande (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

3. Fruits et légumes : bac(s) à légumes (une fois nettoyés).

Beurre et fromage : enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille : à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

■ le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique. Ne congelez pas en une seule fois, de denrées fraîches dépassant la valeur indiquée sur la plaque signalétique de l'appareil; ■ le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps; ■ les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité; ■ les denrées à congeler doivent être enfermées dans des emballages imperméables de qualité alimentaire. Fermez soigneusement les paquets en éliminant les poches d'air. Enveloppez les denrées dans du papier d'aluminium ou de polyéthylène, en éliminant les bulles d'air et en fermant bien les paquets; ■ n'ouvrez pas la porte et ne placez pas de nouveaux produits à congeler pendant la congélation; ■ évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température; ■ ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater; ■ n'introduisez jamais de liquides ou d'aliments chauds; ■ ne remplissez jamais les récipients avec couvercle jusqu'au bord;

ENTRETIEN

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Dégivrage

Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à la partie inférieure de l'appareil où elle s'évapore sans intervention.

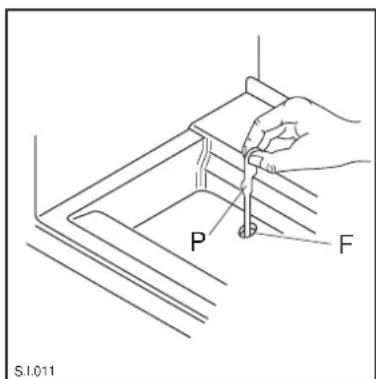

Nous vous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage (F) situé derrière le bac à légumes.

Utilisez à cet effet le bâtonnet (P) se trouvant dans l'orifice. On évitera ainsi que la niche contenant le bac à légumes ne se remplisse d'eau.

■ ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures; ■ indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

■ au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment où le produit est acheté et le moment où il est placé dans le compartiment congélateur ; ■ ne jamais dépasser la date limite d'utilisation généralement marquée sur les paquets ; ■ assurez-vous que l'emballage extérieur est intact. Dans le cas contraire, le produit surgelé peut déjà être abîmé ; - il convient de faire très attention au moment de l'achat, car les aliments dégelés, même partiellement, ne peuvent être recongelés. Dans ce cas, consommez-les dans les 24 heures ; ■ évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'une couche épaisse s'est formée (d'environ 4 mm), en se servant d'une spatule en plastique. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet, procédez de la manière suivante :

1. tournez le bouton du thermostat sur la position « O » ou débranchez l'appareil ;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais ;
3. maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure ;
4. une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place ;
5. conservez la spatule pour toute utilisation future ;
6. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
7. Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt à la conservation des produits surgelés.

Attention

Pour cette opération, n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élévation de température des denrées congelées peut diminuer leur durée de conservation.

Nettoyage périodique

L'appareil est équipé d'un filtre (1) monté à déclic et d'un orifice d'évacuation d'air (2) sur la grille d'aération ; ils doivent toujours être nettoyés afin de garantir une bonne ventilation en partie arrière et un fonctionnement optimal de l'appareil.

Le filtre peut être enlevé de son emplacement et lavé avec de l'eau. Pour effectuer cette opération, procédez comme suit:

1. Pressez en même temps sur les deux pommeaux (a) et (b);
2. tirez le filtre vers le bas;
3. retirez le filtre.

Pour remonter le filtre, effectuer les opérations dans le sens inverse.

La structure de l'appareil permet d'effectuer un nettoyage de la partie arrière située près du mur en utilisant également un aspirateur.

Pour effectuer cette opération, procédez comme suit:

1. Enlevez la plinthe (1);
2. démontez la grille d'aération (2);
3. sortez le cache (3) avec précaution en veillant à ce qu'il n'y ait pas de traces d'eau provenant du dégivrage.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

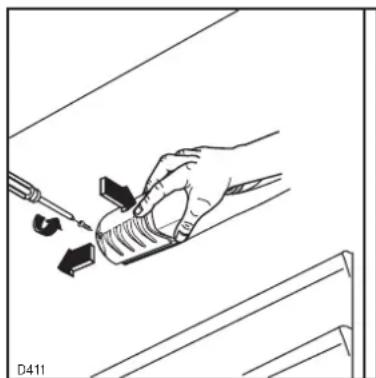

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. dévissez la vis de fixation du plafonnier;
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée ; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance.

La puissance est indiquée sur le diffuseur.

Si l'appareil marche mal, il faut contrôler :

Dérangement	Remède
L'appareil ne fonctionne pas.	- L'appareil n'est pas mis en service; mettre l'appareil en service.- La fiche n'est pas branchée ou ne donne pas de contact; brancher la fiche secteur.- Le fusible a déclenché ou est défecteux; vérifier le fusible, remplacer le cas échéant.- La prise de courant est défectueuse; les dérangements du réseau électrique doivent être supprimés par votre électricien.
L'appareil refroidit trop fortement.	- La température est reglée trop bas; mettre temporairement le régulateur de témperature sur une témperature plus élevée.
Les aliments sont trop chauds.	- La témperature est mal réglée; veuillez consulter la section “Mise en service”.- La porte est restée ouverte trop longtemps; ne pas ouvrir la porte plus longtemps que nécessaire.- De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures; mettre temporairement le régulateur de température sur un réglage plus froid.- L'appareil se trouve à côte d'une source de chaleur; veuillez consulter la section “Emplacements”
L'éclairage intérieur ne fonctionne pas.	- La lampe est défectueuse; veuillez consulter la section “Changement de l'ampoule”.
Formation importante de givre dans l'appareil, éventuellement aussi au joint de porte	- Le joint de porte n'est pas étanche (après changement du sens d'ouverture de la porte); à l'aide d'un sèche-cheveux, réchauffer avec précaution le joint de porte aux endroits des fuites (pas plus chaud qu'env. 50°C). Remettre en même temps le joint de porte en forme à la main de manière à ce qu'il soit de nouveau en position correcte.
Après modification du réglage de température, le compresseur ne démarre pas immédiatement.	- Ceci est normal, il ne s'agit pas d'un dérangement; le compresseur se met en marche de lui même au bout d'un certain temps.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les surfaces de rangement.	- Le trou d'écoulement de l'eau de dégivrage est bouché; voir section “Dégivrage”.

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à droite et en bas.

CARACTÉRISTIQUES TECHNIQUES

Les données techniques figurent sur la plaque signalétique située sur le côté droit à l'intérieur de l'appareil.

Hauteur mm 815

Largeur mm 560

Profondeur mm 538

INSTALLATION

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté.

Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (classe T) ; +18°C et +38°C (classe ST) ; +16°C et +32°C (classe N) ; +10°C et +32°C (classe SN).

La classe d'appartenance est indiquée sur la plaque signalétique.

Pour l'encastrement, reportez-vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.

Tolérance admise : ±6 %.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Important

Il faut absolument brancher l'appareil à une prise de terre qui fonctionne. C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité si cette norme de prévention des accidents n'est pas respectée.

Important

L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

CE : Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives ;
• 87/308/CEE du 02/06/87 (suppression des interférences radioélectriques) et modifications successives ;
• 89/336/CEE du 03/05/89 (compatibilité électromagnétique) et modifications successives.

Préparation de la grille

Enlevez la grille de l'appareil en la tirant vers vous avec les mains.

Ouverture de la porte à droite :

- enlevez le côté gauche (A) de la grille en le coupant depuis l'arrière.

Ouverture de la porte à gauche :

- enlevez le côté droit (B) de la grille en le coupant depuis l'arrière.

Procédez ensuite comme suit pour remettre la grille sur l'appareil :

- glissez la grille à la base de l'appareil, puis appuyez sur les crochets (a) jusqu'au déclic.

N.B. Appliquez la grille après avoir fixé l'appareil dans la niche avec les châssis.

Réversibilité de la porte

Avant chaque opération, débranchez la prise du câble d'alimentation de l'appareil.

Pour l'inversion, procédez comme suit :

1. démontez la charnière supérieure (1) en soutenant la porte pour qu'elle ne tombe pas ;
2. démonter la charnière inférieure (2);
3. extraire les bouchons (3) des trous (F) et les replacer dans les trous (F1) sur le côté opposé;
4. remonter la charnière supérieure (1) sur le côté opposé, en bas (position A);
5. remonter la porte sur l'axe de la charnière (1) dans la position A;
6. introduire l'axe de la charnière inférieure démontée (2) dans le trou supérieur (G) de la porte, puis fixer la charnière en haut dans la position B.

Réversibilité de la porte du compartiment congélateur

Instructions pour l'encastrement

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

L'appareil peut aussi bien être introduit entre deux meubles (a) que comme composant terminal (b).

Le branchement électrique de l'appareil doit être installé de façon à ce que la fiche ne soit pas placée dans la niche d'installation de l'appareil.

1. Fixez le panneau latéral à l'arrière à l'aide des équerres livrées à cet effet.

1. Glissez l'appareil dans la niche en l'appuyant contre la paroi du côté de la poignée, fixez-le au plan de travail ou latéralement, en utilisant les boutonnières (E).

1. L'appareil est équipé de pieds réglables ; pour régler l'appareil à la hauteur souhaitée (870 mm max.), il est nécessaire d'agir sur les pieds placés aux quatre angles inférieurs.

1. Séparez les pièces A, B, C, D comme l'indique la figure.

1. Posez la glissière (A) sur la partie interne de la porte du meuble en respectant les cotes indiquées sur la figure et marquez la position des trous externes. Après avoir pratiqué les trous, fixez la glissière avec les vis fournies.

1. Fixez par encliquetage le cache (C) sur la glissière (A).

1. Fixez par encliquetage le cache (D) sur la glissière (B).

1. Ouvrez la porte de l'appareil et celle du meuble à 90° environ. Introduisez l'équerre (B) dans la glissière (A). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous comme l'indique la figure. Enlevez les équerres et pratiquez des trous de 2 mm de diamètre à 8 mm du bord externe de la porte. Remettez l'équerre en place sur la glissière et fixez avec les vis fournies.

1. Alignez la porte du meuble. À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Montage de la plinthe

Important Pour ne pas compromettre le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération originale.

■ Si l'encastrement de l'appareil correspond à une mesure A=820 mm et une hauteur de la plinthe d'une mesure a=100 mm, la plinthe peut être montée telle quelle, sans modification. Il en sera de même dans le cas d'une mesure B=870 mm et de hauteur de la plinthe d'une mesure b=150 mm.

■ Si la hauteur de la plinthe est supérieure à a=100 mm, b=150 mm, la plinthe doit être découpée jusqu'à la moitié de la zone couverte par l'appareil, a=580 mm de largeur sur une hauteur restante de a=100 mm, b=150 mm.

■ Fixez la plinthe au bloc cuisine.

Important La plinthe doit être positionnée à une distance minimum de 25 mm de la porte.
