WTC 519 - Talkie-walkie SWITEL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Talkie-walkie
Fréquence	Non précisé
Nombre de canaux	Non précisé
Portée	Jusqu'à 3 km (en terrain dégagé)
Alimentation	Piles rechargeables ou piles standards
Affichage	Écran LCD
Fonctions principales	Appel, Menu, Volume, Scan
Dimensions	Compact et léger
Poids	Non précisé
Mode d'emploi	Multilingue
Communication	Bidirectionnelle
Accessoires inclus	Non précisé
Utilisation recommandée	Usage personnel et loisirs
Résistance	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - WTC 519 SWITEL

Comment réinitialiser le SWITEL WTC 519 ?

Pour réinitialiser votre SWITEL WTC 519, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon SWITEL WTC 519 ne se connecte-t-il pas au réseau ?

Vérifiez que votre routeur est allumé et fonctionne correctement. Assurez-vous également que le SWITEL WTC 519 est à portée du réseau et que les paramètres de connexion sont correctement configurés.

Comment changer la langue d'affichage du SWITEL WTC 519 ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste des options.

Que faire si l'écran du SWITEL WTC 519 reste noir ?

Vérifiez si l'appareil est allumé et chargé. Si l'écran reste noir, essayez de le réinitialiser en suivant la procédure de réinitialisation décrite dans le manuel d'utilisation.

Comment augmenter le volume de mon SWITEL WTC 519 ?

Utilisez les boutons de volume situés sur le côté de l'appareil pour augmenter ou diminuer le volume selon vos préférences.

Le SWITEL WTC 519 ne charge pas, que faire ?

Assurez-vous que le câble de charge est correctement connecté et que la prise fonctionne. Essayez un autre câble ou adaptateur si nécessaire.

Comment ajouter un nouvel utilisateur à mon SWITEL WTC 519 ?

Dans le menu principal, accédez à 'Utilisateurs', puis sélectionnez 'Ajouter un utilisateur'. Suivez les instructions à l'écran pour compléter le processus.

Où trouver le manuel d'utilisation du SWITEL WTC 519 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de SWITEL dans la section support ou téléchargements.

MODE D'EMPLOI WTC 519 SWITEL

1 Consignes de sécurité 18 2 Mise en service des émetteurs-récepteurs 20 3 Eléments de manipulation 22 4 Comment vous servir de vos émetteurs-récepteurs 23 5 En cas de problèmes 27 6 Caractéristiques techniques 28 7 Remarques d'entretien / Garantie 29 8 Index 30

1 Consignes de sécurité

Lisez très attentivement ce mode d'emploi.

Utilisation conforme aux prescriptions

Ces émetteurs-récepteurs conviennent pour la communication avec d'autres émetteurs-récepteurs de même standard. Toute autre utilisation est considérée comme non conforme à l'utilisation. Des modifications ou changements effectués d'un propre gré ne sont pas autorisés. N'ouvrez en aucun cas les appareils et n'effectuez aucune essai de réparation vous-même.

Lieu d'utilisation

Eviter les nuisances par la fumée, la poussière, les tremblements, les produits chimiques, l'humidité, la grande chaleur ou l'ensoleillement direct.

N'utilise pas les émetteurs-récepteurs dans des pièces exposées aux explosions.

Bloc secteur

Attention: N'utilise que le bloc d'alimentation encastrable fourni avec l'appareil, d'autres pouvant détruire les émetteurs-récepteurs. Vous ne devez pas bloquer son accès par des meubles ou autres objets.

Piles rechargeables

Attention: Ne jetez jamais les piles rechargeables dans le feu. N'utilisez que des piles rechargeables du même type! Observez une polarisation correcte! Risque d'explosion lors de leur chargement si la polarisation est incorrecte.

Appareils médicaux

Attention: N'utilisez pas les émetteurs récepteurs à proximité d'appareils Médicaux. Une influence ne peut pas être totalement exclue. Ces appareils peuvent causer un bourdonnement désagréable dans les prothèses auditives.

Élimination

La loi vous oblige à éliminer de manière appropriée les biens de consommation. Le symbole placé ci-contre signifie que les anciens appareils électriques et électroniques ainsi que les piles rechargeables ne doivent pas être éliminés avec les ordures ménagères normales.

Éliminez les appareils électriques ou électroniques dans le centre de collecte d'un organisme approprié d'évacuation des déchets.

Éliminez les piles auprès d'un revendeur spécialisé ainsi que dans des centres de collecte qui tiennent à votre disposition les collecteurs appropriés correspondants.

Éliminez les matériaux d'emballage conformément au règlement local.

2 Mise en service des émetteurs-récepteurs

Remarques concernant la sécurité

Attention: Avant de mettre en service l'appareil, lisez impérativement les consignes de sécurité mentionnées au chapitre 1.

Vérifier le contenu de l'emballage

Les éléments suivants font partie de la livraison :

• deux émetteurs-récepteurs avec clip de ceinture
• deux packs de piles rechargeables
• deux kits d'oreilles
• un bloc secteur
• un mode d'emploi

Mettre en place le pack de piles rechargeables

Ouvrez le compartiment à piles. Insérez le pack de piles rechargeables fourni avec l'appareil. Observez une polarisation correcte! Fermez le compartiment à piles.

Attention: Les piles rechargeables standard et les batteries ne sont pas chargées. N'utilise que le pack de piles rechargeables fourni avec l'appareil ou des packs de piles rechargeables du même type.

Recharger les packs de piles

Raccordez les émetteurs-récepteurs tel que représenté sur le croquis.

Pour des raisons de sécurité, n'utilisez que le bloc secteur fourni avec l'appareil.

Mise en service des émetteurs-récepteurs

Avant la première mise en service, chargez les émetteurs-récepteurs pendant un minimum de 12 heures. Si vous avez raccordé correctement les émetteurs-récepteurs, le symbole apparait à l'écran.

Ne chargez pas les packs de piles avec des chargeurs d'un autre fabricant.

Le niveau actuel de chargement des piles est affiché sur l'écran :

Plein

Vide

Dès que l'affichage clignote à l'écran et que des signaux sonores d'avertissement se font entendre, le pack de piles rechargeables doit être rechargé.

Mode économique d'énergie

Votre émetteur-récepteur est équipé d'un mode économique d'énergie afin de prolonger la durée de vie de vos piles. Si vous n'actionnez aucune touche de l'émetteur-récepteur pendant 4 secondes, le mode économique d'énergie se branche. Dès que vous appuyez sur une touche ou que vous recevez un signal, le mode économique d'énergie se débranche.

Poser le clip de ceinture

Introduisez le clip de ceinture par le haut dans le guidage jusqu'à ce que vous entendiez son enclenchement. Pour l'enlever, soulevez légèrement la languette de fixation avec l'ongle et poussez le clip vers le haut.

3 Éléments de manipulation

Dans ce mode d'emploi, les touches de votre émetteur-récepteur seront représentées par la suite par des icônes standardisées. De ce fait, il peut y avoir de légères différences entre les icônes des touches de votre émetteur-récepteur et celles utilisées ici.

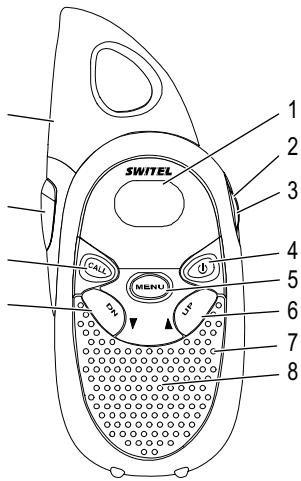

Combé

1 Écran 2 Raccord du kit d'oreilles 3 Raccord du câble de chargement 4 Marche/arrêt 5 Menu 6 Réglage vers le haut 7 Microphone 8 Haut-parleur 9 Réglage vers le bas 10 Émission du signal d'appel 11 Touche de conversation PTT (press to talk) 12 Antenne

Écran

1 Recherche du canal 2 Mode VOX 3 Canal 4 Réception 5 Émission 6 Verrouillage du clavier 7 Volume sonore 8 Capacité des piles rechargeables

Représentations et notations

PTT	Appuyer sur la touche représentée
2 sec MENU	Appuyer pendant 2 secondes sur la touche représentée
2 x MENU	Appuyer 2 fois sur la touche représentée
, PTT	Appuyer longuement sur la touche représentée
, PTT	Relâcher la touche représentée
ON	Affichage de l'écran
	Parler dans le microphone

Eclairage de l'écran

Après l'actionnement d'une touche, exceptée la touche PTT, l'écran s'allume pendant 4 secondes.

Brancher / débrancher les émetteurs-récepteurs

Brancher l'émetteur-récepteur

Un signal sonore se fait entendre. Le canal actuellémentprogrammé est affiché à l'écran.

Débrancher l'émetteur-récepteur

e du volume sonore

Plus fort ou plus bas

Émettre

Émettre

Tenez l'émetteur-récepteur à environ 5 à 7 cm de votre bouche et parlez avec un volume sonore normal. Pour parler avec d'autres correspondants, il faut que tous les appareils soient réglés sur le même canal.

Émetteurs-récepteurs

Recevoir

Vous ne pouvez pas recevoir de signaux radio si vous maintenez la touche PTT appuyée.

Signal de confirmation (roger beep)

Le signal de confirmation retentit quand vous relâchez la touche PTT. Cela signalise à votre correspondant que votre transmission est terminée.

Choix du canal

MENU

Activer le mode de programmation

ou ·

PTT

Sélectionner le canal et confirmer

Canal	Fréquence (MHz)	Canal	Fréquence (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Recherche du canal

Dans une boucle infinie, l'appareil cherche des signaux sur les huit canaux. SCAN apparait à l'écran. Si un canal actif est trouvé, la recherche du canal s'arrête. Appuyez sur la touche PTT pour participer au contact radio.

Démarrer la recherche du canal

3 sec

Démarrer la recherche du canal

Continuer la recherche du canal

Continuer la recherche du canal

Terminer la recherche du canal

PTT

Terminer la recherche du canal

Émetteurs-récepteurs

Le signal d'appel fait remarquer à d'autres correspondants que vous désirez entamer une conversation, à condition toutefois que les autres correspondants utilisent le même canal.

CALL

Émettre le signal d'appel

Fonction de l'écran

La fonction de l'écran vous permet de chercher des signaux faibles sur le canal actuellement en service. Si vous recevez un signal étranger, passez sur un canal libre. Communicuez toujours avec d'autres correspondants sur un canal libre pour éviter les perturbations.

MENU et

Écouter le canal

MENUE

Terminer l'écoute

Verrouillage du clavier

Le verrouillage du clavier empêche la modification involontaire des paramétrages. Si le verrouillage du clavier est activé, le symbole 0 - n apparait à l'écran.

Activer

MENue et

Activer le verrouillage du clavier

Désactiver

et

Désactiver le verrouillage du clavier

Avec cette fonction, l'émetteur–récepteur commence à émettre automatiquement quand une voix ou un bruit est détecté.

Quand vous commencez à parler, un léger retar-dement se produit avant que l'émetteur–récepteur émette.

Activer le mode VOX (mains libres)

En mode mains-libres, en mode VOX 1, il n'est pas nécessaire d'appuyer sur la touche PTT de l'émetteur-récepteur pour émettre.

Activer le mode de programmation

ON,

PTT

Activer le mode VOX

Désactiver le mode VOX

Activer le mode de programmation

OF,

PTT

Désactiver le mode VOX

Kit d'oreilles

Branchez le kit d'oreilles sur le côté droit de l'émetteur-récepteur. Activez le mode VOX. Coincez l'émetteur-récepteur à la ceinture et fixez le câble du kit d'oreilles à vos vêtements de sorte que le microphone se trouve juste devant votre bouche. Vous pouvez maintenant émettre et recevoir, les mains-libres.

1 VOX: Voice Operated Transmission = Reconnaissance des bruits

Hotline de service

Si vous avez des problèmes avec votre émetteur-récepteur, contrôlez d'abord les remarques suivantes. En cas de problèmes techniques, vous pouvez vous adresser à notre hotline de service en Suisse au numéro de téléphone 0900 00 1675 (frais Swisscom à la date d'impression de ce manuel : CHF 2.60/min). Si vous avez des droits de garantie, adressez-vous à votre revendeur. La durée de la garantie est de 2 ans.

Questions et réponses

Questions	Réponses
Pas de fonction	- Le pack de piles rechargeables n'est pas correctement installé- Le pack de piles rechargeables n'est pas chargeé- Le pack de piles rechargeables est défec-tueux
Emission pas possible	- Appuyez à fond sur la touche PTT pour émettre- Notre canal est utilisé par d'autres corresp-pondants
Pas de récep-tion	- Relâchéz la touche PTT pour receivevoir- Le volume sonore est régle trop faiblement- Vous vous trouvez hors de la zone desser-vie, modifieriez votre position- Des obstacles, comme des arbres ou des bâtiments, exercent une influence négative sur la portée- Servez-vous de la fonction "Écran" pour chercher des signaux faibles

Données techniques

Caracteristique	Valeur
Puisance de sortie	0.5 W
Portée	env. 3 km - si ligne visuelle libre
Pack de piles rechargeables	NiMh 3.6V, 600mAh

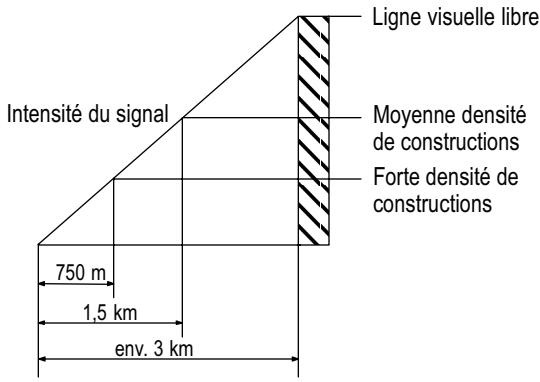

Portée

Des obstacles, comme des arbres ou des bâtiments, exercent une influence négative sur la portée. Le croquis suivant indique la portée prévisible en fonction des différentes conditions.

Déclaration de conformité

Cet appareil répond aux exigences des directives de l'Union européenne (UE) :

1999/5/CE Directive sur les installations de radio et de télécommunication et la reconnaissance reciproque de leur conformité. La conformité avec la directive mentionnée ci-dessus est confirmée sur l'appareil par le symbole CE.

Vous trouverez la déclaration de conformité au verso de ce mode d'emploi.

Remarques d'entretien

• Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux. N'utilisez pas de produits d'entretien ou de solvants.

Garantie

Les appareils SWITEL sont fabriqués selon les procédés les plus modernes et sont contrôlés. Des matériels sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une longue durée de vie. La garantie n'est pas valable pour les piles, piles rechargeables ou packs de piles utilisés dans le produit. La durée de la garantie est de 24 mois, à partir de la date d'achat.

Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d'intervention de l'acheteur ou de tiers. Les dommages provenant d'un maniement ou d'une manipulation incorrectes, d'une usure naturelle, d'une mauvaise mise en place ou d'une mauvaise conservation, d'un raccordement ou d'une installation incorrectes ainsi que d'un cas de force majeure ou autres influences extérieures sont exclus de la garantie. Nous nous réservons le droit, en cas de réclamations, de réparer ou de remplacer les composants défectueux ou d'échanger l'appareil. Les composants remplacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont excluses tant qu'elles ne reposent pas sur l'intention ou une négligence grossière du fabricant.

Si votre appareil avait malgré tout présenter une défectuosité pendant la période de garantie, veuillez vous adresser, muni de la quittance d'achat, exclusivement au magasin où vous avez acheté votre appareil SWITEL. Vous ne pouvez faire valoir vos droits à la garantie selon ces dispositions qu'auprès de votre revendeur exclusivement. Deux ans après l'achat et la remise de nos produits, il n'est plus possible de faire valoir les droits à la garantie.

8 Index

Brancher, 23

Choix du canal, 24

Clip de ceinture, 21

Consignes de sécurité, 18

Contenu de l'emballage, 20

Debrancher, 23

Déclaration de conformité, 28

Données techniques, 28

Eclairage de l'écran, 23

Ecran, 22

Éléments de manipulation, 22

Élimination d'erreurs, 27

Émettre, 23

Fonction de l'écran, 25

Garantie, 29

Hotline de service, 27

Kit d'oreilles, 26

Manipulation, 23

Mettre en place le pack de piles rechargeables, 20

Mise en service, 20

Mode économie d'énergie, 21

Mode mains-libres, 26

Mode VOX, 26

Notations, 23

Portee, 28

Problèmes, 27

Questions et réponses, 27

Recevoir, 24

Recharger, 20

Recharger les packs de piles, 20

Recherche du canal, 24

Réglage du volume sonore, 23

Remarques d'entretien, 29

Roger Beep, 24

Signal d'appel, 25

Signal de confirmation, 24

Verrouillage du clavier, 25

OF Route d'Englisberg 11

CH-1763 Granges-Paccot

Supplémentaire : TELGO AG, Route d'Englisberg 11

CH-1763 Granges-Paccot

Produit : WTC 519
