691-63 - Interrupteur automatique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique
Marque	ARNOULD
Modèle	691-63
Alimentation	110-230 V, 50/60 Hz
Puissance max (230 V)	1000 W (lampes incandescence/halogène), 500 VA (fluo, lampes fluocompactes, etc.)
Température de fonctionnement	0 à 35 °C
Boîtier	Pour boîte d'encastrement entraxe 71 mm
Type de détection	Infrarouge passif (mouvement) et seuil de luminosité
Fonctions principales	Allumage automatique, temporisation réglable, mode forcé, mise en parallèle possible
Protection	Autoprotection contre les surcharges et les courts-circuits
Entretien	Ne pas obstruer l'objectif, nettoyer avec un chiffon doux et sec
Utilisation	Intérieur uniquement, ne pas utiliser pour commander une télécommande
Câblage	Se branche en lieu et place d'un interrupteur, possibilité d'allumage manuel déporté
Compatibilité charges	Lampes incandescence, halogène (230 V et TBT), tubes fluorescents, lampes fluocompactes, moteurs, résistances
Nombre max de produits en parallèle	Jusqu'à 1000 W de charge totale, fonctionnement indépendant

FOIRE AUX QUESTIONS - 691-63 ARNOULD

Comment installer l'interrupteur automatique ARNOULD 691-63 ?

Il se branche en lieu et place d'un interrupteur dans une boîte d'encastrement entraxe 71 mm. Suivez le schéma de câblage fourni. Attention : pour le modèle 691-63 (avec neutre), ne pas utiliser pour commander une télécommande.

Quels types de lampes puis-je connecter ?

Lampes à incandescence, halogène 230V, halogène TBT avec transformateur, tubes fluorescents, lampes fluocompactes, moteurs ventilateur, résistances chauffage. Puissance max 1000W à 230V.

Comment régler la temporisation ?

La durée d'allumage est réglable par un potentiomètre sur l'appareil. Référez-vous à la notice pour la procédure exacte.

Que faire si l'interrupteur ne détecte pas de mouvement ?

Vérifiez que l'objectif n'est pas obstrué, que la luminosité ambiante est suffisamment faible (seuil réglable), et que l'appareil est sous tension.

Puis-je mettre plusieurs interrupteurs en parallèle ?

Oui, jusqu'à 1000W de charge totale. Chaque interrupteur fonctionne indépendamment. L'allumage reste prioritaire.

Comment activer le mode forcé (allumage permanent) ?

Appuyez brièvement sur le bouton (ou selon indication) pour passer en mode forcé. Le retour automatique se fait après 3 heures sans intervention.

L'appareil est-il protégé contre les surcharges ?

Oui, il s'autoprotège contre les surcharges et courts-circuits. En cas de problème, il se coupe automatiquement.

Quelle est la température de fonctionnement ?

De 0°C à 35°C.

Comment nettoyer l'interrupteur ?

Nettoyez l'objectif avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation, le câblage et les charges. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI 691-63 ARNOULD

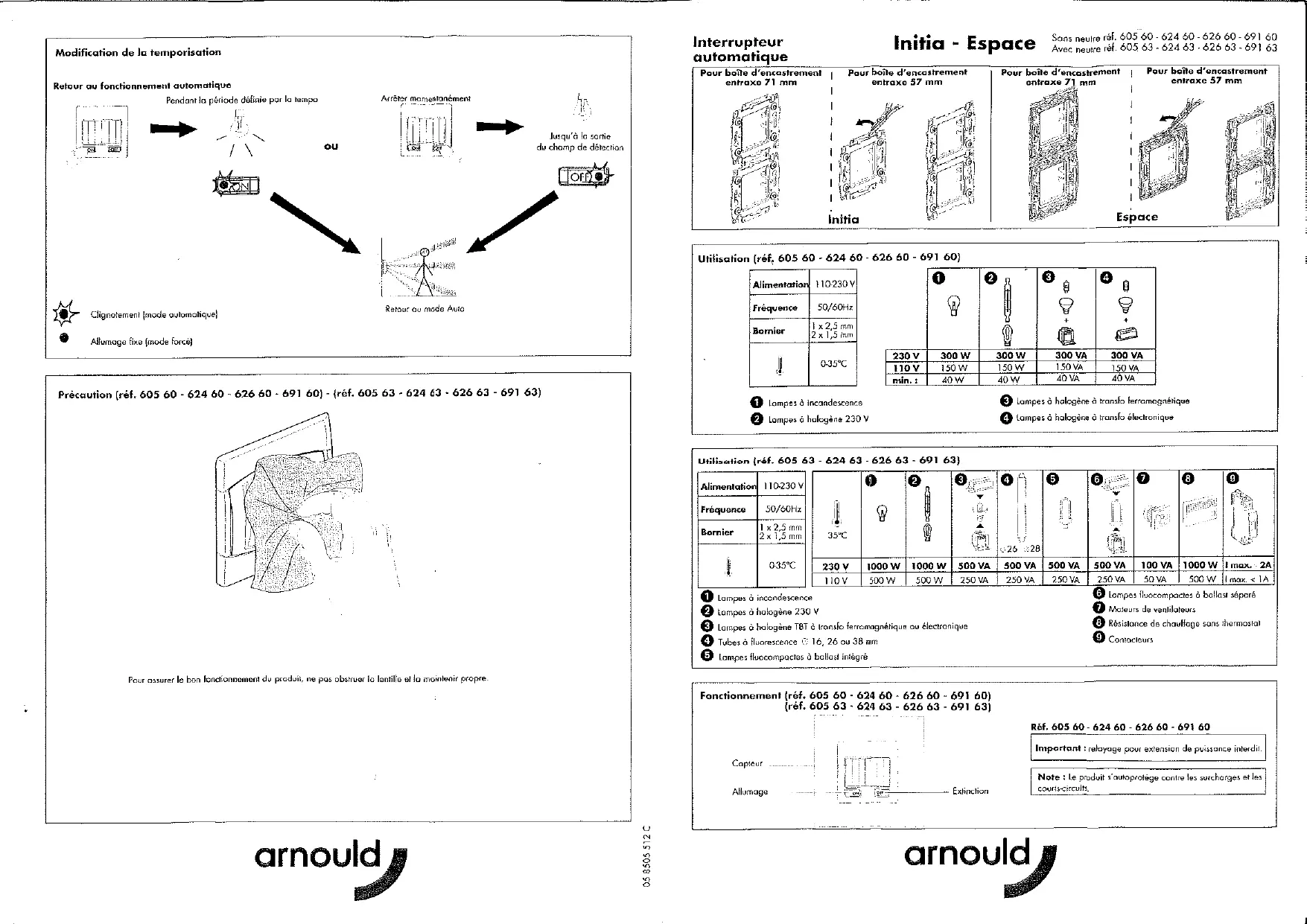

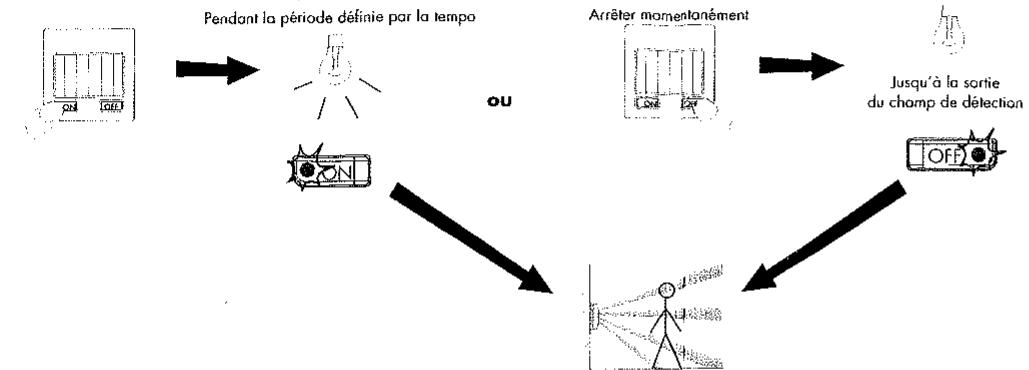

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement [mode automatique]

Allumage fixe (mode force)

Retour ou mode Auto

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

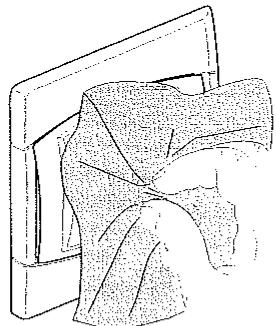

Pour assurer le bon fonctionnement du produit, ne pas abstruer l'objectif et la maintenir propre.

Interrupteur automatique

Pour boîte d'encastrement entraiexe 71 mm

Initia - Espace

Sonneur neutralisé.60560-62460-62660-69160

Avec neutre f.60563-62463-62663-69163

1 Pour boile d'enastrement entexe 57 mm

Initia

Pour boîte d'encastrement entraxe 71 mm

Pour boîte d'encastrement entraxe 57 mm

Utilisation (réf, 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

1 Lampes à incandescence Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transformateur ferromagnétique 4 Lampes à halogène à transformateur électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

35°C	1	2	3	4	5	6	7	8	9
230 V	1000 W	1000 W	500 VA	500 VA	500 VA	500 VA	100 VA	1000 W	1 max. < 2A
110 V	500 W	500 W	250 VA	250 VA	250 VA	250 VA	50 VA	500 W	1 max. < 1A

Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

6 Lampes fluocompactes a ballast séparé Moteurs de ventilateurs 8 Résistance de chauffage sans thermostat 9 Contacts

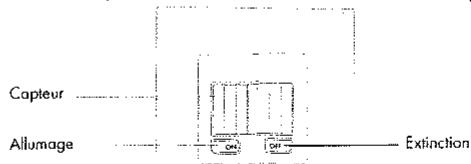

Fonctionnement (réf. 605 60 - 624 60 - 626 60 - 691 60) (réf. 605 63 - 624 63 - 626 63 - 691 63)

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important: reloyage pour extension de puissance interdit

Note : Le produit s'autoprotège contre les surcharges et les courts-circuits.

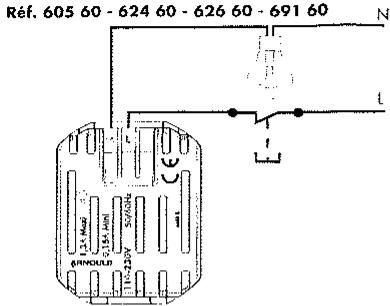

Cablage

• Peut se brancher en lieu et place d'un interrupteur
• Possibilité d'allumage manuel en intercalant un interrupteur.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7 x 300W)
• Note: la mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W min)

Rof.60563-62463-62663-69163

Important: Ne pas utiliser le produit pour commander un télécommande en lieu et place d'un pouvoir dans une installation existante.

• Possibilité d'allumage manuel déporté en intercolon un passoir à ouverte.

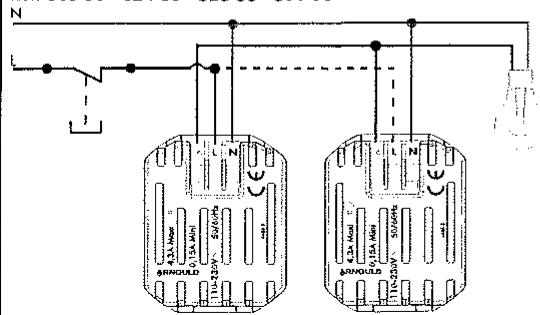

• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000W maxi)
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

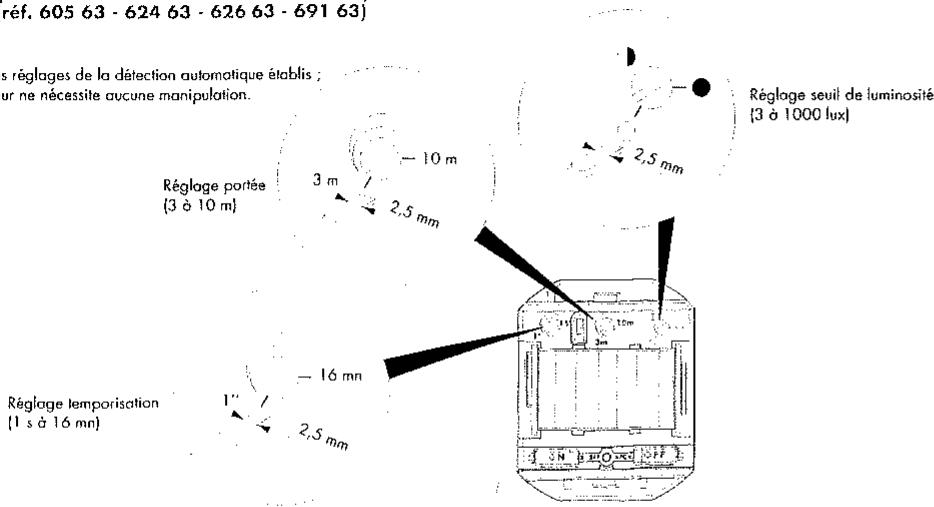

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(ref. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis

L'interrupteur ne nécessite aucune manipulation.

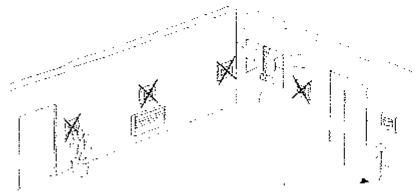

Installation (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

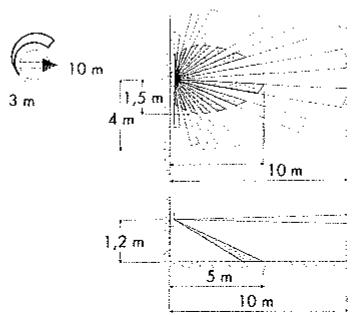

Principe :

L'allumage est activé automatiquement (durant une période préétablie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

Mode Auto

Pendant la durée de temps régée

l'Extraction Force de

Fonctionnement manuel (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Activation des fonctions forcées

sans intervention, le retour en mode automatique se fait au bout de 3 heures
