624-60 - Interrupteur automatique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique à détection de mouvement
Marque	ARNOULD
Modèle	624-60
Alimentation	110-230 V, 50/60 Hz
Puissance max (incandescence/halogène 230 V)	300 W
Puissance max (incandescence/halogène 110 V)	150 W
Puissance min (incandescence/halogène)	40 W
Puissance max (halogène avec transfo ferromagnétique/électronique 230 V)	300 VA
Puissance max (halogène avec transfo ferromagnétique/électronique 110 V)	150 VA
Température de fonctionnement	0 °C à 35 °C
Section de conducteurs max	2,5 mm² (1 conducteur) ou 1,5 mm² (2 conducteurs)
Type de montage	Encastré, entraxe 71 mm
Détection	Mouvement et luminosité
Temporisation	Réglable (non spécifiée)
Fonction manuelle (allumage forcé)	Oui
Retour automatique au mode auto	Oui, après 3 heures en mode forcé
Protection	Autoprotection contre surcharges et courts-circuits
Compatibilité lampes	Incandescence, halogène 230 V, halogène BT avec transformateur
Parallélisation	Jusqu'à 7 interrupteurs (max 300 W chacun) avec sources incandescentes (min 40 W par produit)
Allumage manuel déporté	Possible via interrupteur à ouverture
Entretien	Nettoyer l'objectif régulièrement, ne pas obstruer

FOIRE AUX QUESTIONS - 624-60 ARNOULD

Comment installer l'interrupteur automatique ARNOULD 624-60 ?

L'interrupteur se branche en lieu et place d'un interrupteur standard. Il nécessite une boîte d'encastrement avec entraxe de 71 mm. Respectez les puissances maximales indiquées et ne l'utilisez pas pour commander un télérupteur.

Quelle est la puissance maximale supportée par le 624-60 ?

Pour les lampes à incandescence et halogène 230 V, la puissance max est de 300 W (150 W en 110 V). Pour les halogènes avec transformateur, comptez 300 VA (150 VA en 110 V). La puissance minimale est de 40 W.

Puis-je utiliser des lampes LED ou fluocompactes ?

Le modèle 624-60 n'est pas conçu pour les lampes LED ou fluocompactes. Utilisez uniquement des lampes à incandescence, halogène 230 V ou halogène basse tension avec transformateur. Pour les fluocompactes, préférez la version 624-63 (avec neutre).

Comment régler la temporisation ?

Le réglage de la temporisation n'est pas détaillé dans la notice. Il se fait probablement via un potentiomètre sur l'appareil. Consultez la notice complète pour plus de précisions.

Que faire si l'interrupteur ne s'allume pas ?

Vérifiez l'alimentation (110-230 V), que la lampe n'est pas grillée (min 40 W), que l'objectif n'est pas obstrué et que la luminosité ambiante est suffisamment faible. En cas de défaut, l'appareil s'autoprotège.

Puis-je brancher plusieurs interrupteurs 624-60 en parallèle ?

Oui, jusqu'à 7 interrupteurs peuvent être câblés en parallèle, à condition d'utiliser des sources incandescentes et que la puissance totale ne dépasse pas 300 W par produit (avec un minimum de 40 W par produit).

Comment procéder à un allumage manuel forcé ?

Appuyez sur le bouton dédié (non décrit précisément) pour activer le mode forcé. La lumière reste allumée en continu et revient automatiquement en mode automatique après 3 heures.

Quelle est la zone de détection de l'interrupteur ?

La notice ne spécifie pas la zone exacte. Généralement, la détection de mouvement couvre un angle d'environ 180° et une portée de plusieurs mètres. Installez-le dans un couloir ou une entrée.

L'interrupteur 624-60 fonctionne-t-il sans neutre ?

Oui, le modèle 624-60 est prévu pour une installation sans neutre (compatible avec un interrupteur simple). Si vous avez un neutre, utilisez la version 624-63 qui supporte davantage de types de lampes.

Comment nettoyer l'objectif de détection ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif. Évitez les produits abrasifs et veillez à ne pas obstruer la fenêtre de détection pour garantir un fonctionnement optimal.

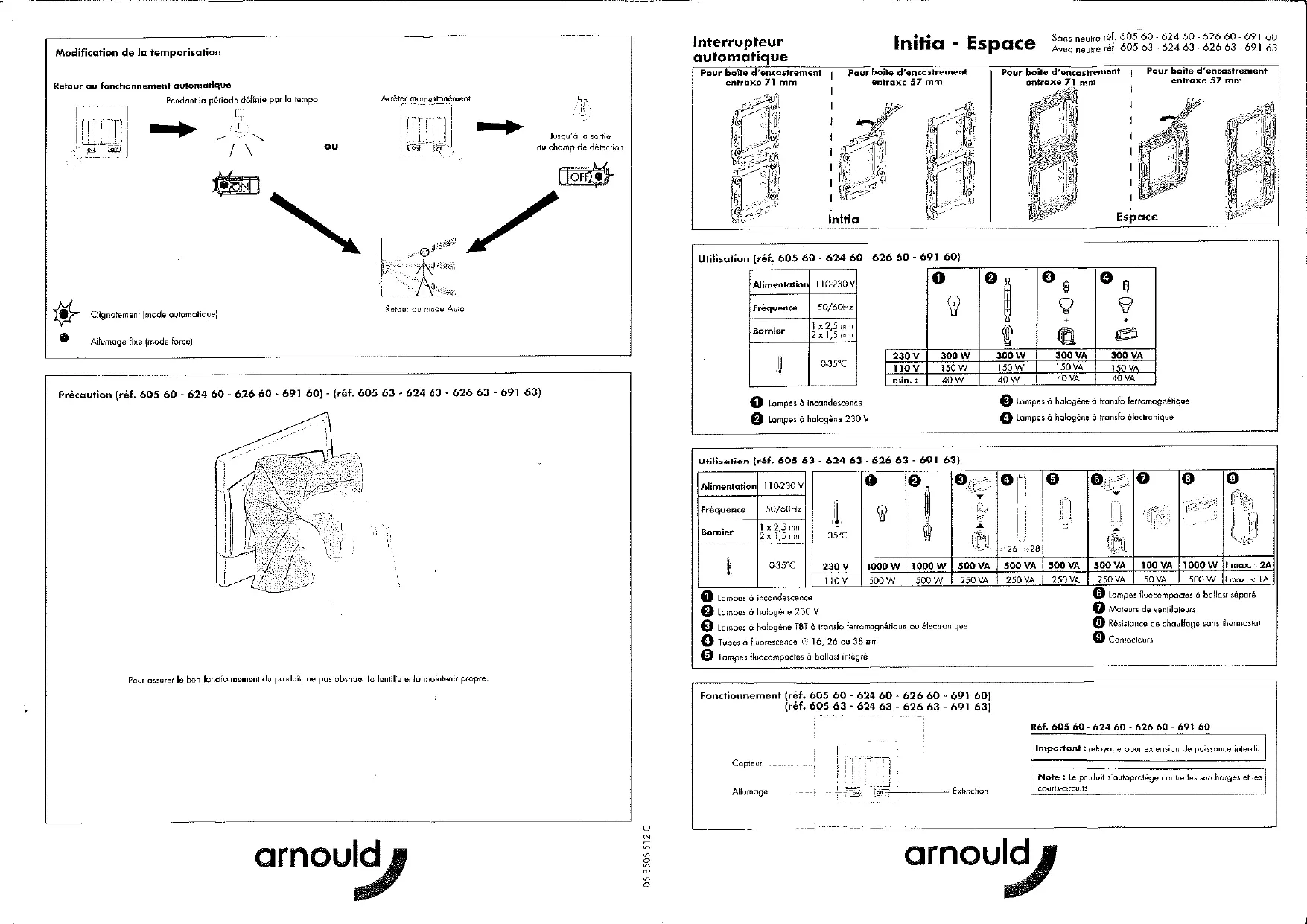

MODE D'EMPLOI 624-60 ARNOULD

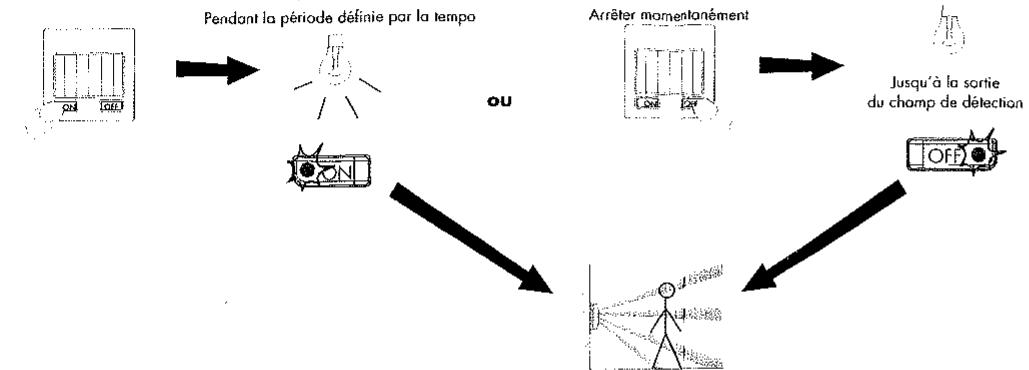

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement [mode automatique]

Allumage fixe (mode force)

Retour ou mode Auto

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

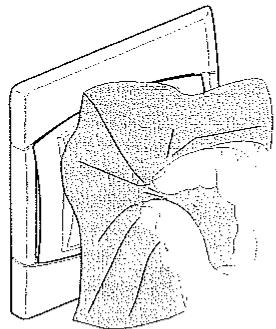

Pour assurer le bon fonctionnement du produit, ne pas abstruer l'objectif et la maintenir propre.

Interrupteur automatique

Initia - Espace

Sonneur neutralisé.60560-62460-62660-69160

Avec neutre f.60563-62463-62663-69163

Pour boîte d'encastrement entraxe 71 mm

Pour boile d'enastrement entraxe 57mm Initia

Pour boîte d'encastrement entraxe 71 mm

Pour boîte d'encastrement entraxe 57 mm

Utilisation (ref, 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

Lampes à incandescence Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transformateur ferromagnétique 4 Lampes à halogène à transformateur électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0.35°C

1 Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

he 230V

35°C	1	2	3	4	5	6	7	8	9
230 V	1000 W	1000 W	500 VA	500 VA	500 VA	500 VA	100 VA	1000 W	I max. < 2A
110 V	500 W	500 W	250 VA	250 VA	250 VA	250 VA	50 VA	500 W	I max. < 1A

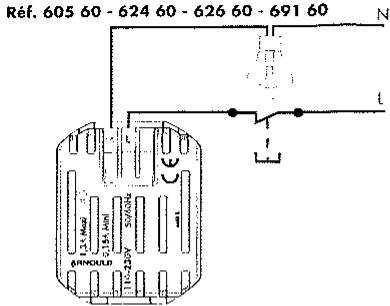

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important: reloyage pour extension de puissance interdi

Note: Le produit s'autoprotège contre les surcharges et les courts-circuits.

Cablage

• Peut se brancher en lieu et place d'un interrupteur
• Possibilité d'allumage manuel déporté en intercalant un interrupteur à ouverture.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7 x 300W)
• Note: la mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W min)

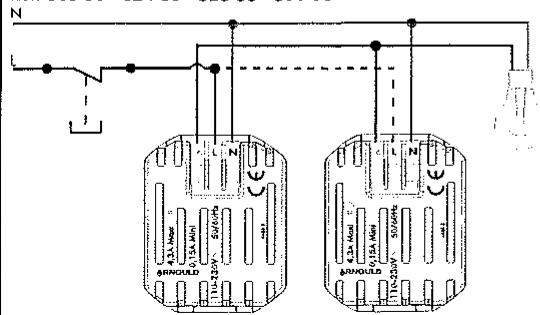

Rof.60563-62463-62663-69163

Important: Ne pas utiliser le produit pour commander un télécommande en lieu et place d'un pouvoir dans une installation existante.

• Possibilité d'allumage manuel déporté en intercolon un pouvoir à ouvrir.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000W maxi)
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

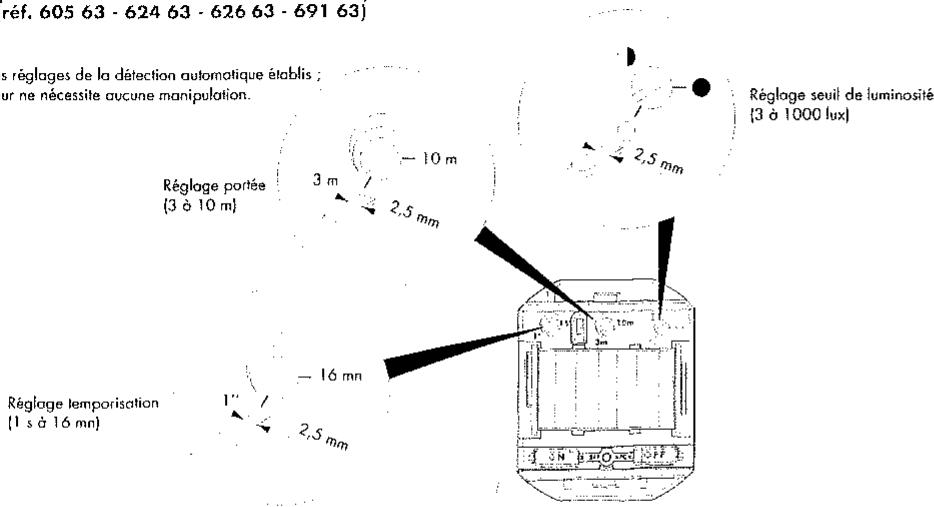

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(ref. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis

L'interrupteur ne nécessite aucune manipulation.

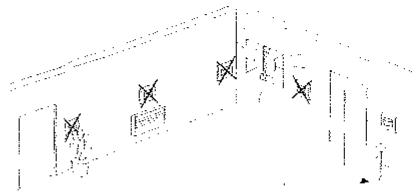

Installation (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

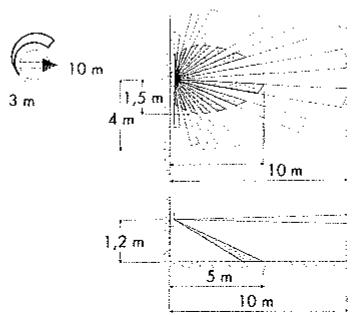

Principe :

L'allumage est activé automatiquement (durant une période préétablie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

Mode Auto

Pendant la durée de temps régée

l'Extraction Force de

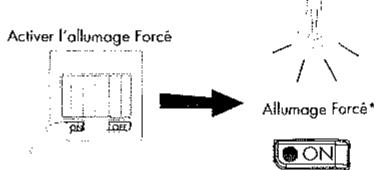

Fonctionnement manuel (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Activation des fonctions forcées

sans intervention, le retour en mode automatique se fait au bout de 3 heures

Activer l'Extraction Forcée
