624-63 - Interrupteur automatique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique
Marque	ARNOULD
Modèle	624-63
Alimentation	110-230 V, 50/60 Hz
Puissance maximale	Jusqu'à 1000 W (230 V) pour lampes à incandescence/halogène
Température d'utilisation	0 à 35 °C
Type de boîtier	Pour boîte d'encastrement entraxe 71 mm ou 57 mm
Fonctions principales	Détection automatique de mouvement, temporisation réglable, mode forcé, extinction forcée
Câblage	Peut se brancher en lieu et place d'un interrupteur ; possibilité de couplage en parallèle (jusqu'à 7 x 300 W pour certaines références)
Sécurité	Autoprotection contre les surcharges et les courts-circuits
Entretien et nettoyage	Ne pas obstruer la lentille et la maintenir propre
Réparabilité	Produit conçu pour une longue durée de vie ; aucune pièce détachée spécifiée
Compatibilité des charges	Lampes à incandescence, halogène, fluocompactes, LED (selon puissance), ventilateurs, résistances

FOIRE AUX QUESTIONS - 624-63 ARNOULD

Comment installer l'interrupteur automatique ARNOULD 624-63 ?

Installez l'interrupteur dans une boîte d'encastrement avec entraxe de 71 mm ou 57 mm. Branchez-le en lieu et place d'un interrupteur existant, en respectant les schémas de câblage fournis. Assurez-vous que la lentille de détection reste dégagée.

Quels types de lampes puis-je utiliser avec ce modèle ?

Ce modèle (réf. 624-63) supporte les lampes à incandescence, halogènes, halogènes TBT avec transformateur, tubes fluorescents, lampes fluocompactes, ainsi que des moteurs de ventilateurs et résistances. Consultez le tableau des puissances maximales dans la notice.

Comment régler la temporisation ?

La temporisation est préréglée. Pour la modifier, suivez les instructions de la notice : généralement, un potentiomètre ou un interrupteur permet d'ajuster la durée d'allumage après détection.

Puis-je coupler plusieurs interrupteurs automatiques en parallèle ?

Oui, il est possible de coupler jusqu'à 7 interrupteurs (réf. 60560-62460-62660-69160) avec une charge totale de 300 W chacun. Pour la réf. 624-63, la charge totale maximale en parallèle est de 1000 W. Chaque produit fonctionne indépendamment.

Comment activer le mode forcé (allumage permanent) ?

Pour activer le mode forcé, appuyez sur le bouton prévu à cet effet. L'allumage reste fixe. Le retour automatique se fait au bout de 3 heures si aucune intervention manuelle n'est effectuée.

Que faire si l'interrupteur ne détecte pas les mouvements ?

Vérifiez que la lentille n'est pas obstruée ou sale. Nettoyez-la avec un chiffon doux. Assurez-vous que la zone de détection est dégagée et que le seuil de luminosité est suffisant (en dessous du seuil réglé).

Quelle est la puissance minimale des lampes pour le bon fonctionnement ?

La puissance minimale est de 40 W pour les lampes à incandescence ou halogènes. Pour les autres types, respectez les valeurs indiquées dans la notice (ex. 40 VA pour les transformateurs).

Comment réaliser un allumage manuel déporté ?

Vous pouvez intercaler un interrupteur (ou un poussoir à ouverture) dans le circuit pour commander l'allumage manuellement. Le schéma de câblage est fourni dans la notice.

L'interrupteur est-il protégé contre les surcharges ?

Oui, le produit s'autoprotège contre les surcharges et les courts-circuits. En cas de défaut, il se coupe automatiquement.

Puis-je utiliser cet interrupteur avec des lampes LED ?

Le modèle 624-63 peut commander des lampes LED, mais vérifiez la compatibilité : la puissance totale ne doit pas dépasser les limites indiquées (ex. 1000 W pour les incandescentes, mais pour les LED, la puissance est souvent plus faible). Le courant d'appel des LED peut nécessiter un déclassement.

MODE D'EMPLOI 624-63 ARNOULD

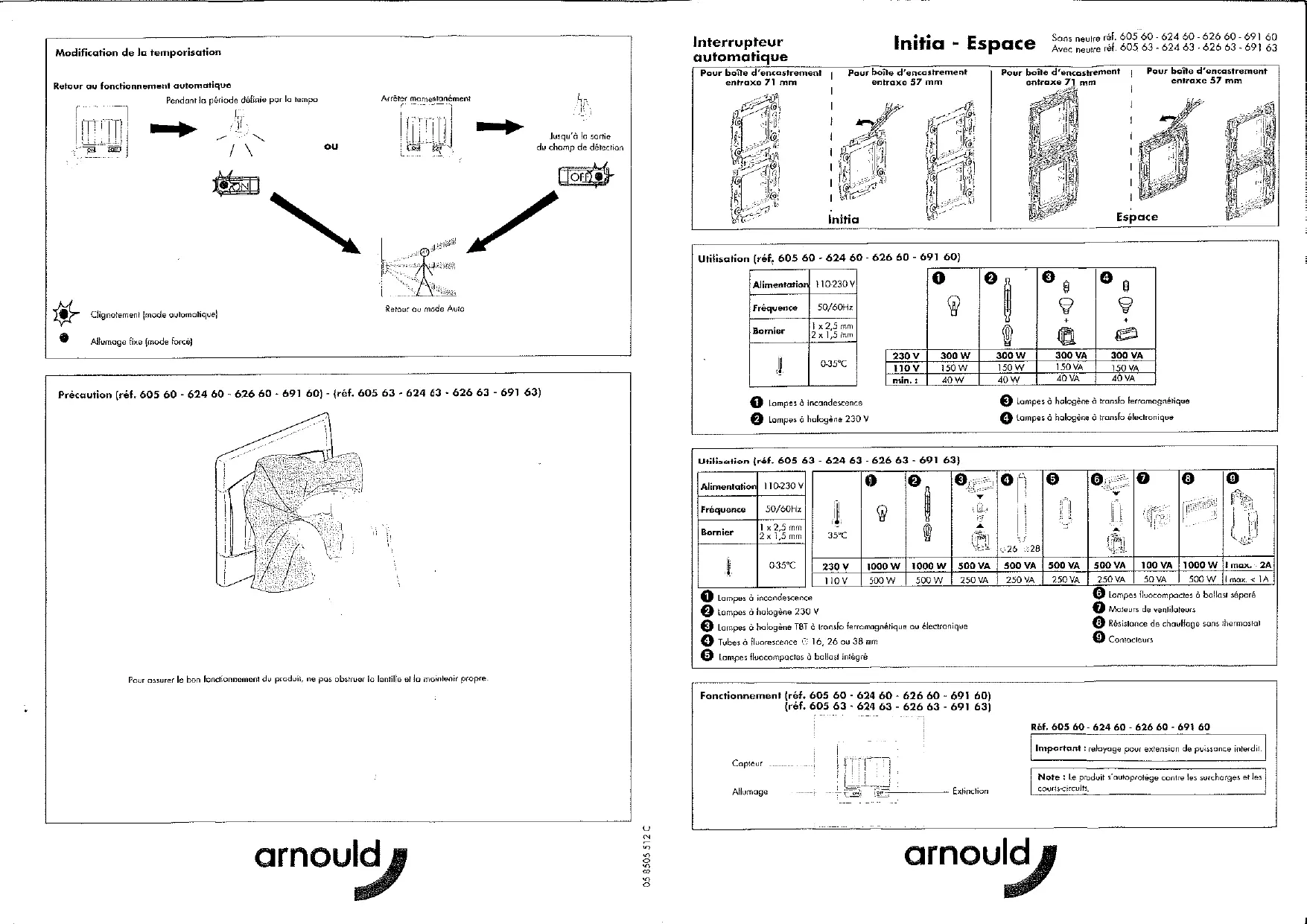

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement [mode automatique]

Allumage fixe (mode forcé)

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

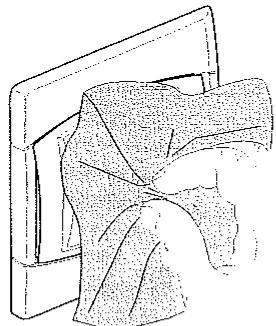

Pour assurer le bon fonctionnement du produit, ne pas obstruer la lentille et la maintenir propre.

Interrupteur automatique

Pour boîte d'encastrement entraxe 71 mm

Pour boîte d'encastrement entraxe 57 mm

Initia

Sonneur neutralisé.60560-62460-62660-69160

Avec neuve ref. 605 63 - 624 63 - 626 63 - 691 63

Utilisation (ref. 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

1 Lampes à incandescence Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transformateur ferromagnétique 4 Lampes à halogène à transformateur électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0.35°C

1 Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

transformateur ferramagnétique ou électronique 26 ou 38 mm ballast intégré

35°C	1	2	3	4	5	6	7	8	9
230 V	1000 W	1000 W	500 VA	500 VA	500 VA	500 VA	100 VA	1000 W	I max. < 2A
110 V	500 W	500 W	250 VA	250 VA	250 VA	250 VA	50 VA	500 W	I max. < 1 A

6 Tampes fluocompactes à ballast séparé

Moteurs de ventilateurs

8 Résistance de chauffage sans thermostat

9 Contacles

Fonctionnement (réf. 605 60 - 624 60 - 626 60 - 691 60) (réf. 605 63 - 624 63 - 626 63 - 691 63)

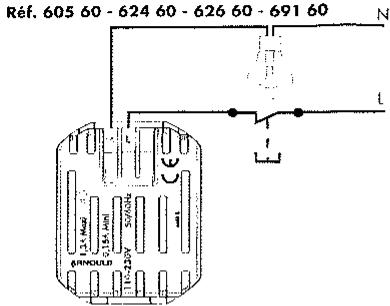

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important: reloyage pour extension de puissance interdit

Note : Le produit s'autoprotège contre les surcharges et les courts-circuits.

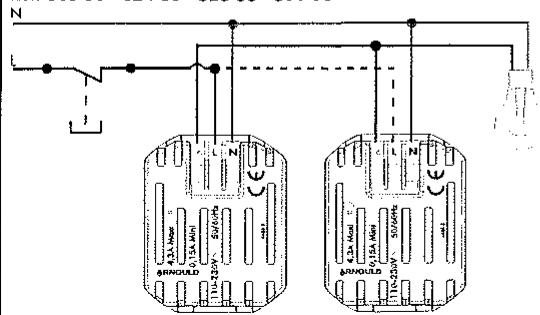

Cablage

• Peut se brancher en lieu et place d'un interrupteur
• Possibilité d'allumage manuel en intercalant un interrupteur.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7 x 300W)
• Note: la mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W min)

Rof.60563-62463-62663-69163

Important: Ne pas utiliser le produit pour commander un télécommande en lieu et place d'un pouvoir dans une installation existante.

• Possibilité d'allumage manuel déporté en intercolon un passoir à ouverte.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000W maxi)
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

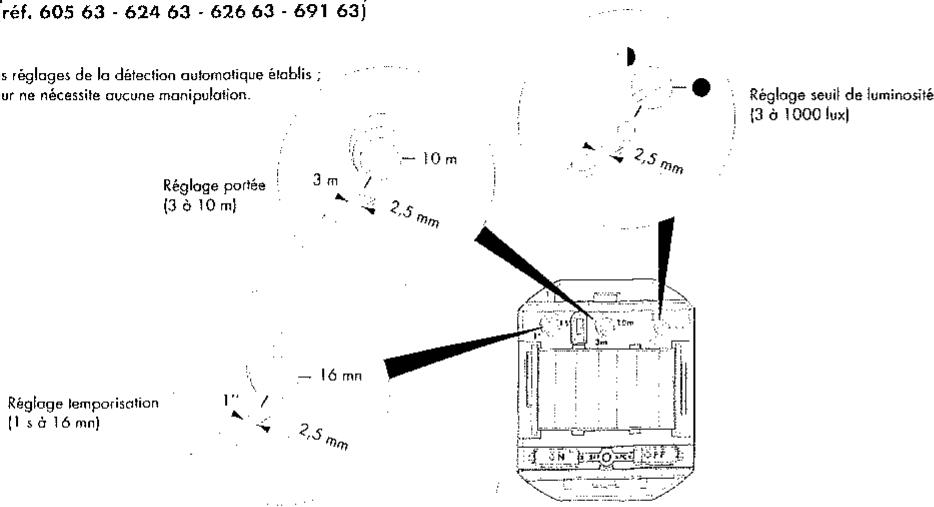

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(ref. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis

L'interrupteur ne nécessite aucune manipulation.

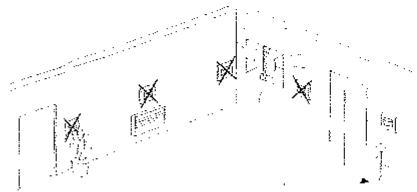

Installation (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

Principe :

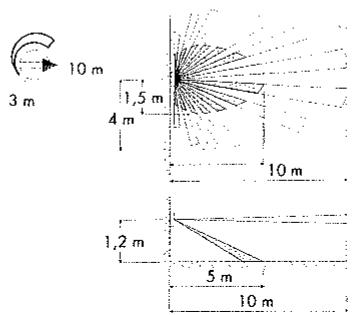

L'allumage est activé automatiquement (durant une période préétablie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

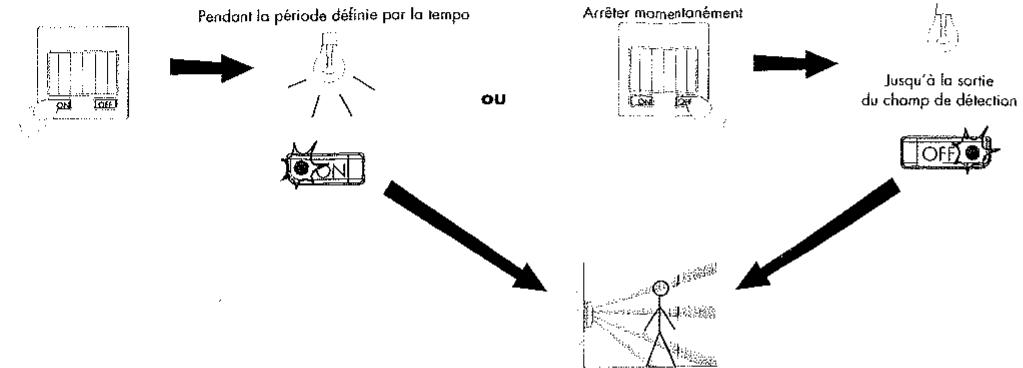

Mode Auto

Pendant la durée de temps régée Fonctionnement manuel (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63)

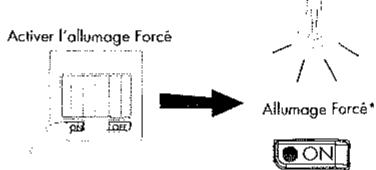

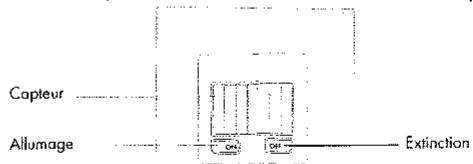

Activation des fonctions forées

sans intervention le retour en mode automatique se fait au bout de 3 heures

Activer l'Extinction Forcee
