623-63 - Interrupteur automatique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique
Marque	ARNOULD
Modèle	623-63
Catégorie	Appareillage électrique
Alimentation	110-230 V, 50/60 Hz
Puissance maximale (230 V, avec neutre)	1000 W (incandescence/halogène), 500 VA (fluocompactes, moteurs)
Puissance maximale (110 V, avec neutre)	500 W (incandescence/halogène), 250 VA (fluocompactes, moteurs)
Type de charges compatibles	Lampes incandescence, halogènes 230 V, halogènes TBT, fluocompactes (ballast intégré ou séparé), tubes fluorescents, moteurs ventilateur, résistances chauffage
Bornier	1 x 2,5 mm² ou 2 x 1,5 mm²
Température de fonctionnement	0 °C à 35 °C
Détection	Automatique par mouvement (infrarouge passif)
Temporisation	Réglable (durée préétablie par l'utilisateur)
Mode forcé	Allumage fixe (mode forcé) ou retour automatique après 3 heures
Protection	Autoprotection contre les surcharges et les courts-circuits
Câblage	En lieu et place d'un interrupteur ; possibilité de parallélisme (max 7 × 300 W sans neutre, 1000 W avec neutre)
Dimensions d'encastrement	Pour boîte entraxe 71 mm ou 57 mm
Poids	Environ 100 g
Matériau	Plastique
Entretien	Nettoyer l'objectif sans obstruer ; maintenir propre
Sécurité	Ne pas obstruer l'objectif ; respecter les puissances maximales
Réparabilité	Non réparable par l'utilisateur ; pièces détachées non disponibles
Informations générales	Notice d'utilisation gratuite disponible en ligne

FOIRE AUX QUESTIONS - 623-63 ARNOULD

Comment installer l'interrupteur automatique ARNOULD 623-63 ?

Installez-le dans une boîte d'encastrement avec entraxe de 71 mm ou 57 mm. Connectez les fils au bornier (1 x 2,5 mm² ou 2 x 1,5 mm²). Respectez les puissances maximales indiquées.

Quel est le rôle du neutre ?

Le modèle 623-63 est avec neutre, ce qui permet de commander des charges plus élevées (jusqu'à 1000 W) et des types de lampes variés comme les fluocompactes.

Comment régler la temporisation ?

Utilisez le potentiomètre prévu (non visible sur l'image). La durée peut être ajustée de quelques secondes à plusieurs minutes selon votre besoin.

Peut-on utiliser l'interrupteur avec des lampes LED ?

La notice ne mentionne pas explicitement les LED. Cependant, les lampes fluocompactes et à ballast sont compatibles. Pour les LED, vérifiez que la puissance minimale de 40 W (sans neutre) ou 100 VA (avec neutre) soit respectée.

Comment activer le mode forcé ?

Appuyez sur le bouton (ou via un interrupteur manuel déporté) pour allumer en permanence. Le retour automatique se fait après 3 heures sans intervention.

Puis-je connecter plusieurs interrupteurs en parallèle ?

Oui, vous pouvez coupler jusqu'à 7 interrupteurs (sans neutre) avec un maximum de 300 W chacun, ou jusqu'à 1000 W total (avec neutre). Chaque produit fonctionne indépendamment.

Quelle est la puissance minimale pour que la détection fonctionne ?

Pour les modèles sans neutre (60), la puissance minimale est de 40 W. Pour les modèles avec neutre (63), elle est de 100 VA.

Comment nettoyer l'objectif du détecteur ?

Nettoyez l'objectif avec un chiffon doux et sec. N'utilisez pas de produits abrasifs et ne l'obstruez pas pour garantir une détection optimale.

Que faire en cas de surcharge ou court-circuit ?

L'interrupteur s'autoprotège automatiquement. Si l'éclairage ne fonctionne plus, vérifiez les connexions et la charge. Si le problème persiste, consultez la notice.

L'interrupteur est-il compatible avec un variateur ?

Non, l'interrupteur automatique n'est pas conçu pour être utilisé avec un variateur. Il doit commander directement les lampes.

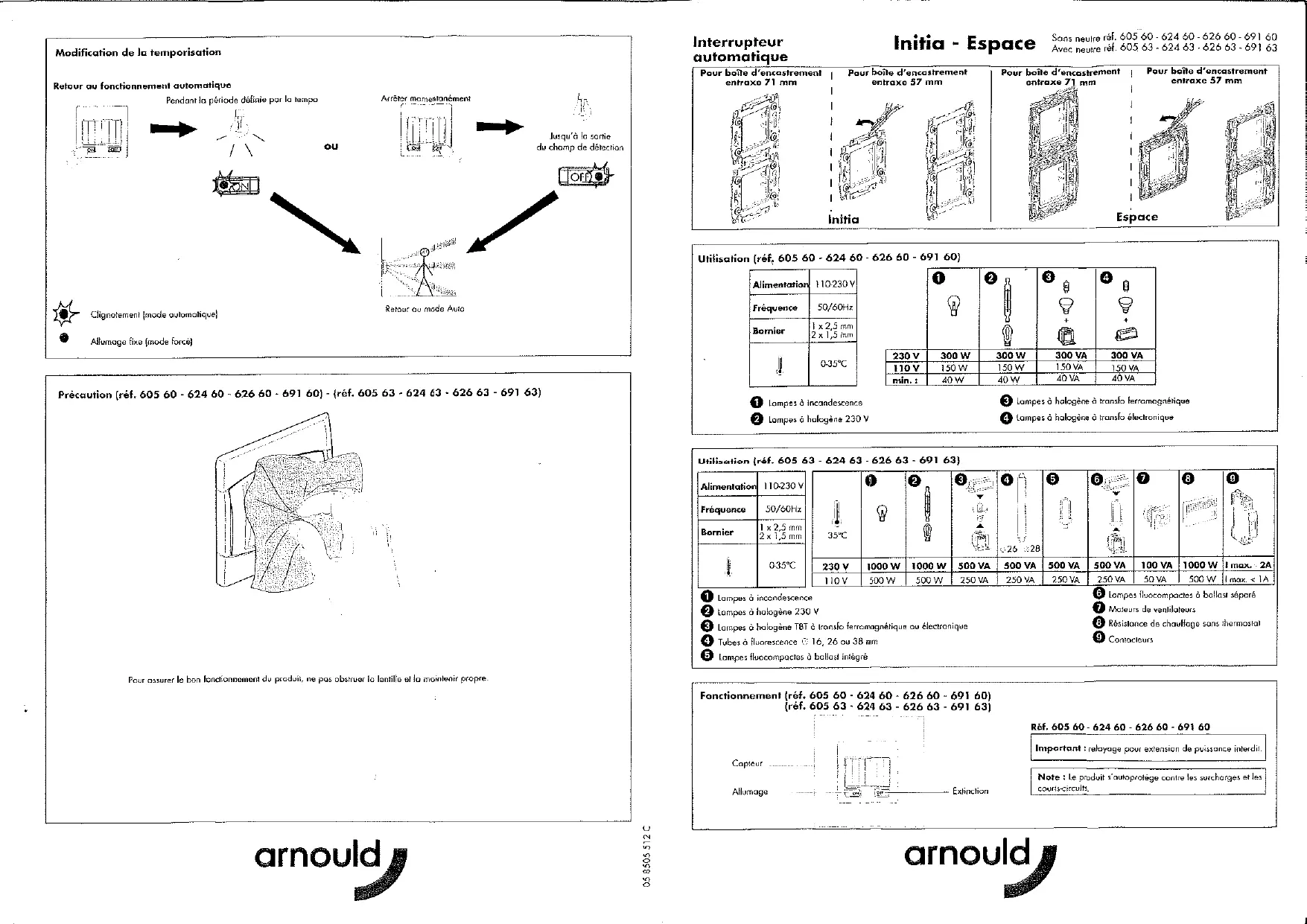

MODE D'EMPLOI 623-63 ARNOULD

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement [mode automatique]

Allumage fixe (mode forcé)

Retour ou mode Auto

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

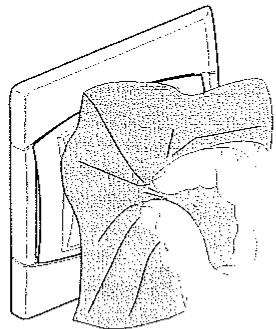

Pour assurer le bon fonctionnement du produit, ne pas abstruer l'objectif et la maintenir propre.

Interrupteur automatique

Pour boîte d'encastrement entraiexe 71 mm

Initia - Espace

Son neutre f.60560-62460-62660-69160

Avec neutre f.60563-62463-62663-69163

Pour boile d'encastrment entraxe 57mm

Pour boîte d'encastrement entraxe 71 mm

Pour boîte d'encastrement entraxe 57 mm

Utilisation (ref, 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

1 Lampes à incandescence Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transformateur ferromagnétique 4 Lampes à halogène à transformateur électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C
	230 V 1000 W 1000 W 500 VA 500 VA 500 VA 500 VA 100 VA 1000 W I max. < 2A
	110 V 500 W 500 W 250 VA 250 VA 250 VA 250 VA 50 VA 500 W I max. < 1A

Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

6 Lampes fluocompactes à ballast séparé Moteurs de ventilateurs 8 Résistance de chauffage sans thermostat 9 Contacts

Fonctionnement (réf. 605 60 - 624 60 - 626 60 - 691 60) (réf. 605 63 - 624 63 - 626 63 - 691 63)

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important: reloyage pour extension de puissance interdit

Note : Le produit s'autoprotège contre les surcharges et les courts-circuits.

Cablage

• Peut se brancher en lieu et place d'un interrupteur
• Possibilité d'allumage manuel en intercalant un bouton à ouverture.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7 × 300W)
• Note: la mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W min)

Rof.60563-62463-62663-69163

Important: Ne pas utiliser le produit pour commander un télécommande en lieu et place d'un pouvoir dans une installation existante.

• Possibilité d'allumage manuel déporté en intercolon un passeur à ouverte.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000W maxi)
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

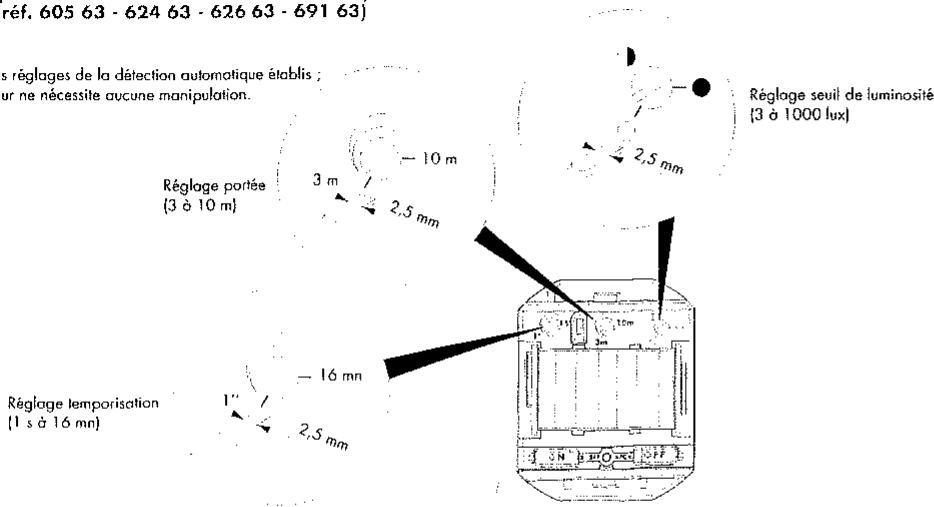

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(ref. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis

L'interrupteur ne nécessite aucune manipulation.

Installation (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

Principe :

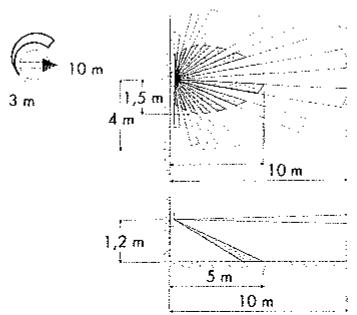

L'allumage est activé automatiquement (durant une période préétablie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

Mode Auto

Pendant la durée de temps régée

l'Extraction Force de

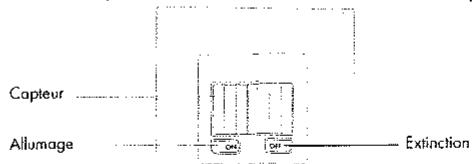

Fonctionnement manuel (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Activation des fonctions forcées

sans intervention, le retour en mode automatique se fait au bout de 3 heures
