Type de produit	Interrupteur automatique (détecteur de mouvement)
Marque	ARNOULD
Modèle	626-60
Alimentation	110-230 V AC, 50/60 Hz
Température de fonctionnement	0 °C à 35 °C
Capacité des bornes	1 x 2,5 mm² ou 2 x 1,5 mm²
Charge maximale (230 V) - versions 60	Lampes incandescence/halogène 230 V : 300 W ; Transformateur ferromagnétique : 300 VA ; Transformateur électronique : 300 VA
Charge maximale (110 V) - versions 60	Lampes incandescence/halogène 110 V : 150 W ; Transformateur ferromagnétique : 150 VA ; Transformateur électronique : 150 VA
Charge maximale (230 V) - versions 63	Lampes incandescence/halogène : 1000 W ; Halogène TBT : 500 VA ; Tubes fluorescents : 500 VA ; Fluocompactes : 1000 W (Imax < 2 A)
Charge maximale (110 V) - versions 63	Lampes incandescence/halogène : 500 W ; Halogène TBT : 250 VA ; Tubes fluorescents : 250 VA ; Fluocompactes : 500 W (Imax < 1 A)
Puissance minimale par produit (parallèle)	40 W pour sources incandescentes
Détection	Automatique par mouvement et seuil de luminosité
Temporisation réglable	Oui, durée préréglable
Fonctions manuelles	Allumage/extinction forcé, retour automatique après 3 heures
Installation	Boîte d'encastrement entraxe 71 mm ou 57 mm (selon version)
Parallélisme possible	Oui, jusqu'à 7 produits (version 60) ou 1000 W max (version 63)
Autoprotection	Contre les surcharges et courts-circuits
Entretien	Ne pas obstruer l'objectif, maintenir propre
Précautions	Relayage pour extension de puissance interdit (version 60)

FOIRE AUX QUESTIONS - 626-60 ARNOULD

Comment régler la temporisation de l'interrupteur automatique ?

La temporisation se règle à l'aide du potentiomètre ou des réglages présents sur l'appareil (non détaillé dans la notice). La durée prédéfinie est activée après chaque détection de mouvement. Reportez-vous au schéma de la notice pour localiser la molette de réglage.

Comment passer en mode manuel forcé ?

Appuyez brièvement sur l'interrupteur (ou le bouton prévu) pour activer l'allumage forcé. Le voyant s'allume fixe. Le retour en mode automatique se fait automatiquement après 3 heures ou en réappuyant.

Puis-je utiliser des ampoules LED avec ce détecteur ?

La notice ne mentionne pas explicitement les LED. Les charges testées sont les lampes à incandescence, halogènes, tubes fluorescents et fluocompactes. Pour les LED, vérifiez la compatibilité avec le fabricant ou utilisez une charge minimale de 40 W (incandescent) pour un fonctionnement stable.

Comment nettoyer le capteur de l'interrupteur ?

Nettoyez l'objectif du capteur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Assurez-vous que rien n'obstrue la vue du capteur (poussière, toiles d'araignée).

Quelle est la portée de détection ?

La notice ne précise pas la portée exacte. En général, les détecteurs automatiques de ce type couvrent une zone d'environ 6 à 12 mètres avec un angle de 120° à 180°. Consultez la fiche technique complète pour votre modèle.

Puis-je brancher ce détecteur à la place d'un interrupteur classique ?

Oui, l'appareil se câble en lieu et place d'un interrupteur mural. Respectez le schéma de câblage : phase et neutre. Vous pouvez également ajouter un interrupteur manuel déporté en série.

Comment coupler plusieurs interrupteurs automatiques en parallèle ?

Pour la version 60, vous pouvez coupler jusqu'à 7 produits, avec une puissance minimale de 40 W par produit (ex: 3 produits x 40 W = 120 W). Pour la version 63, la charge totale ne doit pas dépasser 1000 W. Chaque produit fonctionne indépendamment, l'allumage reste prioritaire.

Que faire si l'appareil ne s'allume pas automatiquement ?

Vérifiez d'abord l'alimentation (disjoncteur, fusible). Assurez-vous que le seuil de luminosité est suffisamment bas (mode nuit). Nettoyez le capteur. Si le problème persiste, un défaut de détection ou de câblage peut être en cause.

Ce détecteur protège-t-il contre les surcharges ?

Oui, le produit intègre une autoprotection contre les surcharges et les courts-circuits. En cas de dépassement de charge, il peut s'éteindre temporairement. Réduisez la charge connectée.

Quelle est la différence entre les références 626-60 et 626-63 ?

La version 626-60 est destinée aux charges plus faibles (max 300 W en 230 V) tandis que la 626-63 supporte des puissances plus élevées (jusqu'à 1000 W en 230 V) et plus de types de lampes, dont les tubes fluorescents et fluocompactes. La version 63 accepte également une charge minimale de 40 W.

MODE D'EMPLOI 626-60 ARNOULD

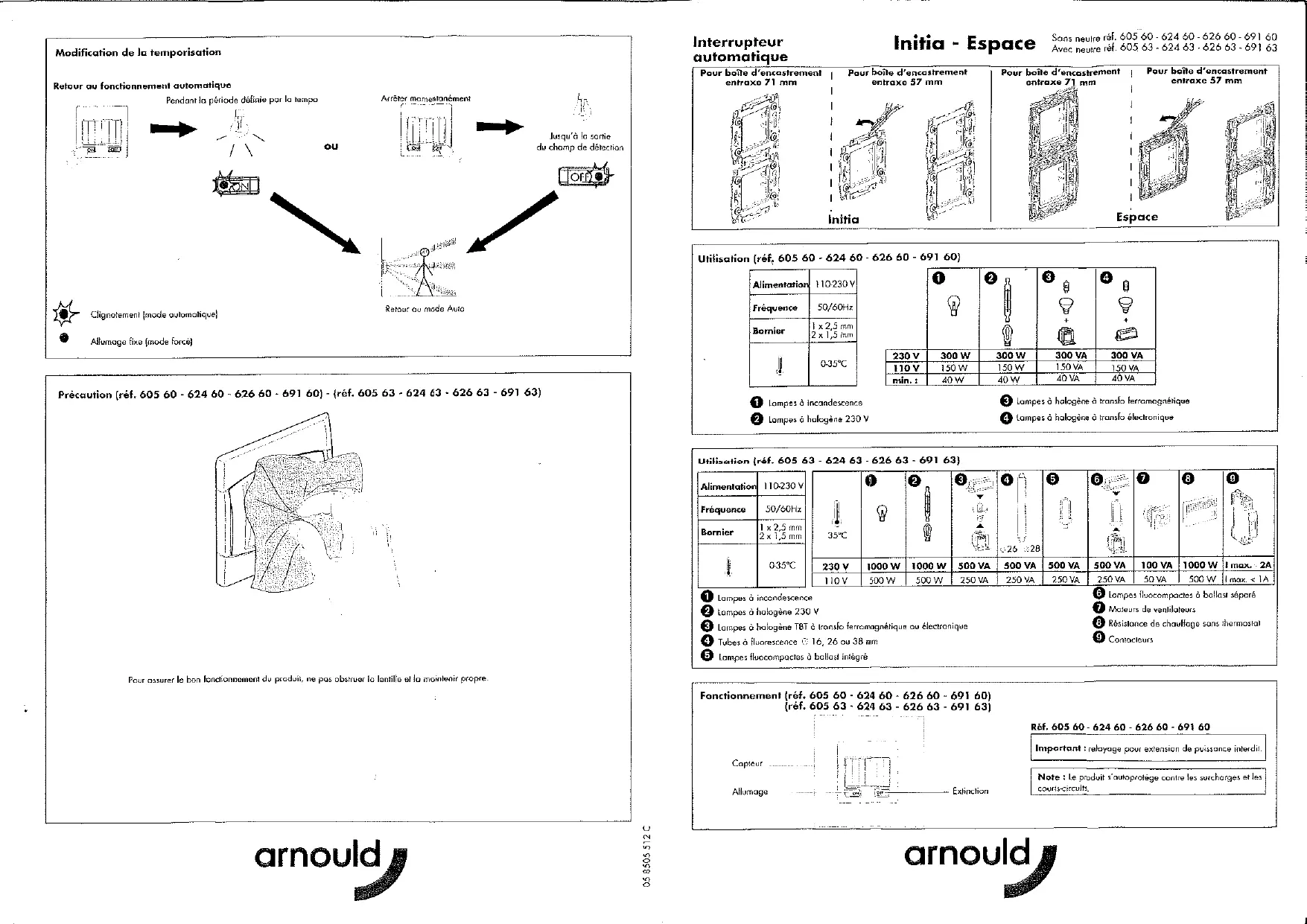

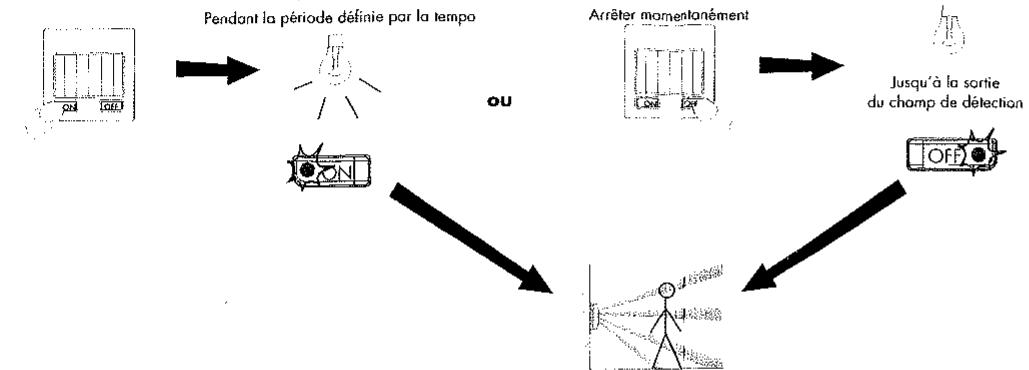

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement [mode automatique]

Allumage fixe (mode force)

Retour ou mode Auto

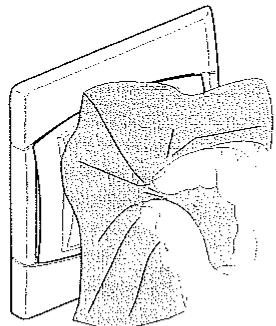

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

Pour assurer le bon fonctionnement du produit, ne pas abstruer l'objectif et la maintenir propre.

Interrupteur automatique

Pour boîte d'encastrement entraxe 71 mm

Pour boile d'enastrement entraxe 57mm Initia

Pour boîte d'encastrement entraxe 71 mm

Pour boîte d'encastrement entraxe 57 mm

Utilisation (réf, 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

Lampes à incandescence Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transfo ferromagnétique 4 Lampes à halogène à transfo électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

1 Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

Les 230 V. Lampes à halogène TBT à Transfo ferromagnétique ou électronique 4 Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

escend escend

35°C	1	2	3	4	5	6	7	8	9
230 V	1000 W	1000 W	500 VA	500 VA	500 VA	500 VA	100 VA	1000 W	I max. < 2A
110 V	500 W	500 W	250 VA	250 VA	250 VA	250 VA	50 VA	500 W	I max. < 1 A

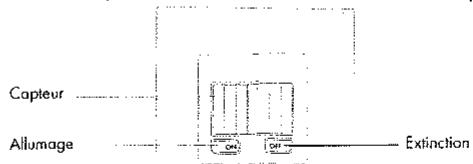

Fonctionnement (ref. 605 60 - 624 60 - 626 60 - 691 60)

{ref.60563-62463-62663-69163}

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important: reloyage pour extension de puissance interdit

Note : Le produit s'autoprotège contre les surcharges et les courts-circuits.

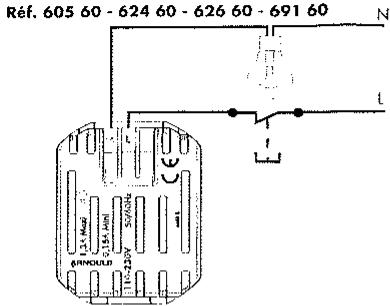

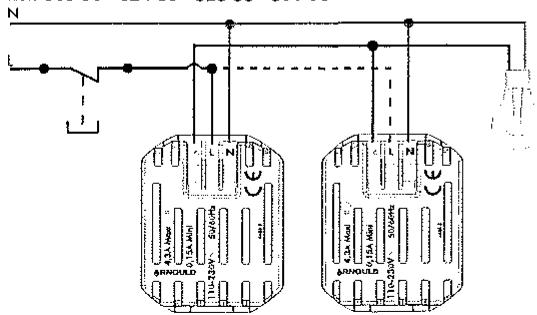

Câblage. Peut se brancher en lieu et place d'un interrupteur. Possibilité d'allumage manuel déporté en intercollant un pouvoir à ouverture. Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7<300W) - Note : La mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W mini)

Rof.60563-62463-62663-69163

Important: Ne pas utiliser le produit pour commander un télécommande en lieu et place d'un pouvoir dans une installation existante.

• Possibilité d'allumage manuel déporté en intercolon un pouvoir à ouvrir.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000W maxi)
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

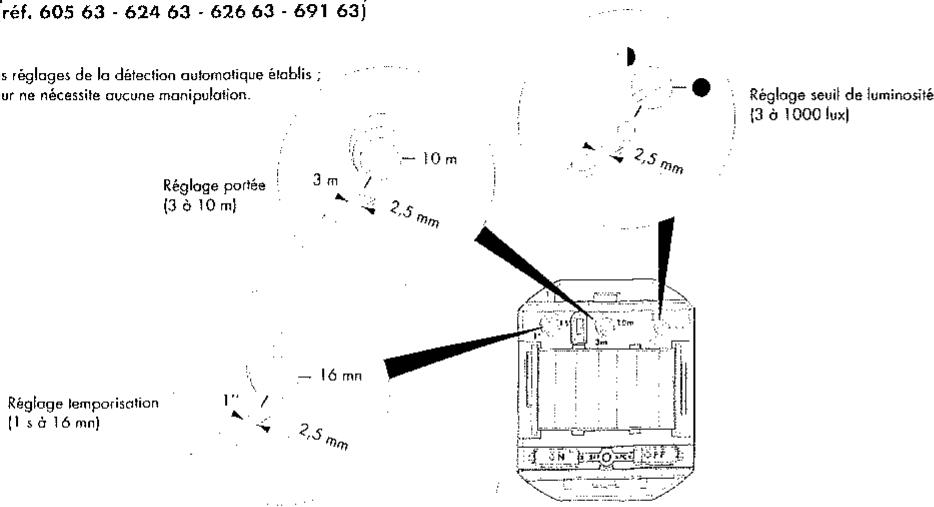

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(ref. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis

L'interrupteur ne nécessite aucune manipulation.

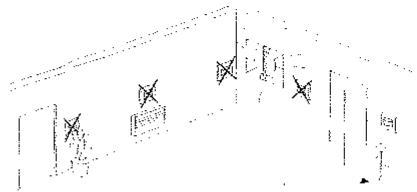

Installation (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

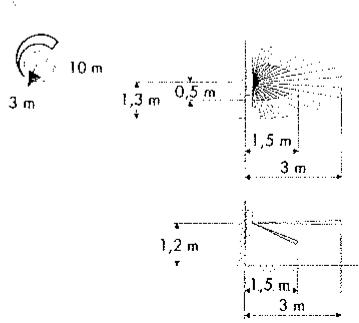

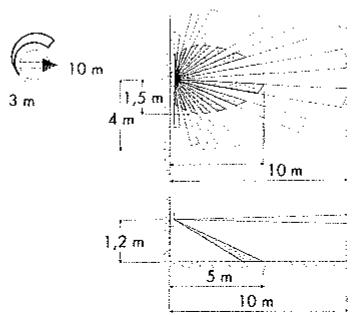

Principe :

L'allumage est activé automatiquement (durant une période préétablie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

Mode Auto

Pendant la durée de temps régée

Fonctionnement manuel (ref. 605 60 - 624 60 - 626 60 - 691 60) - (ref. 605 63 - 624 63 - 626 63 - 691 63) Activation des fonctions forées sans intervention. Le retour en mode automatique se fait au bout de 3 heures.

Activer l'Extinction Forcee
