Type de produit	Interrupteur automatique à détection de mouvement
Marque	ARNOULD
Modèle	605-63
Alimentation	110-230 V ~, 50/60 Hz
Puissance maximale (230 V)	1000 W (lampes incandescentes et halogènes)
Puissance maximale (110 V)	500 W (lampes incandescentes et halogènes)
Types de charges compatibles	Incandescentes, halogènes 230 V, halogènes TBT (avec transformateur), tubes fluorescents 16/26/38 mm, lampes fluocompactes (ballast intégré ou séparé), moteurs de ventilateurs, résistances de chauffage, contacteurs
Fonctions principales	Détection automatique, temporisation réglable, seuil de luminosité, allumage/extinction forcée manuelle, retour automatique en mode auto après 3 heures
Type de détection	Infrarouge passif (PIR)
Dimensions d'encastrement	Boîte d'encastrement entraxe 71 mm
Température de fonctionnement	0 à 35 °C
Entretien et nettoyage	Ne pas obstruer la lentille ; nettoyer avec un chiffon doux et sec
Sécurité	Autoprotection contre les surcharges et les courts-circuits
Réparabilité	Non réparable par l'utilisateur ; faire appel à un professionnel
Mise en parallèle	Possible (charge totale max 1000 W pour ce modèle avec neutre) ; fonctionnement indépendant
Section de câble max	2,5 mm²
Bornier	1 x 2,5 mm² ou 2 x 1,5 mm²
Indice de protection	IP20 (usage intérieur)
Installation	Peut se brancher en lieu et place d’un interrupteur ; possibilité d’allumage manuel déporté

FOIRE AUX QUESTIONS - 605-63 ARNOULD

Comment régler la temporisation ?

La temporisation se règle via le potentiomètre situé sur le boîtier. La durée est prédéfinie en usine mais peut être ajustée de quelques secondes à plusieurs minutes selon le modèle. Consultez la notice pour la procédure exacte.

Comment activer l'extinction forcée ?

Pour activer l'extinction forcée, appuyez sur le bouton poussoir dédié (si présent) ou effectuez une séquence de manipulation comme décrit dans la notice. Le retour en mode automatique se fait automatiquement après 3 heures.

Puis-je utiliser cet interrupteur avec des lampes LED ?

Les lampes LED ne sont pas mentionnées dans la notice. Il est déconseillé de les utiliser, car la puissance minimale requise (40 W pour certaines gammes) peut ne pas être atteinte. Privilégiez les types de charges listés (incandescentes, halogènes, etc.).

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec pour ne pas obstruer la détection. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la puissance maximale pour les lampes halogènes ?

Sous 230 V, la puissance maximale est de 1000 W pour les lampes halogènes 230 V. Sous 110 V, elle est de 500 W.

Puis-je connecter plusieurs interrupteurs en parallèle ?

Oui, il est possible de coupler en parallèle jusqu'à 7 interrupteurs (sans neutre) ou avec une charge totale maximale de 1000 W pour ce modèle avec neutre. Chaque appareil fonctionne de manière indépendante.

Comment installer l'interrupteur ?

L'interrupteur se monte dans une boîte d'encastrement d'entraxe 71 mm. Il peut remplacer un interrupteur existant. Respectez les sections de câble (max 2,5 mm²) et la polarité (neutre obligatoire pour ce modèle).

Que faire si l'interrupteur ne détecte pas les mouvements ?

Vérifiez que la lentille n'est pas obstruée ou sale. Assurez-vous que le seuil de luminosité est suffisamment bas (mode nuit). Ajustez la temporisation et vérifiez l'alimentation. Si le problème persiste, contactez un professionnel.

Quelle est la tension d'alimentation ?

L'interrupteur fonctionne sur une tension de 110 à 230 V alternatif, 50/60 Hz.

Comment revenir en mode automatique après un forçage ?

Après un forçage manuel (allumage ou extinction forcée), l'appareil revient automatiquement en mode automatique au bout de 3 heures. Vous pouvez également le faire manuellement en appuyant sur le bouton (selon le modèle).

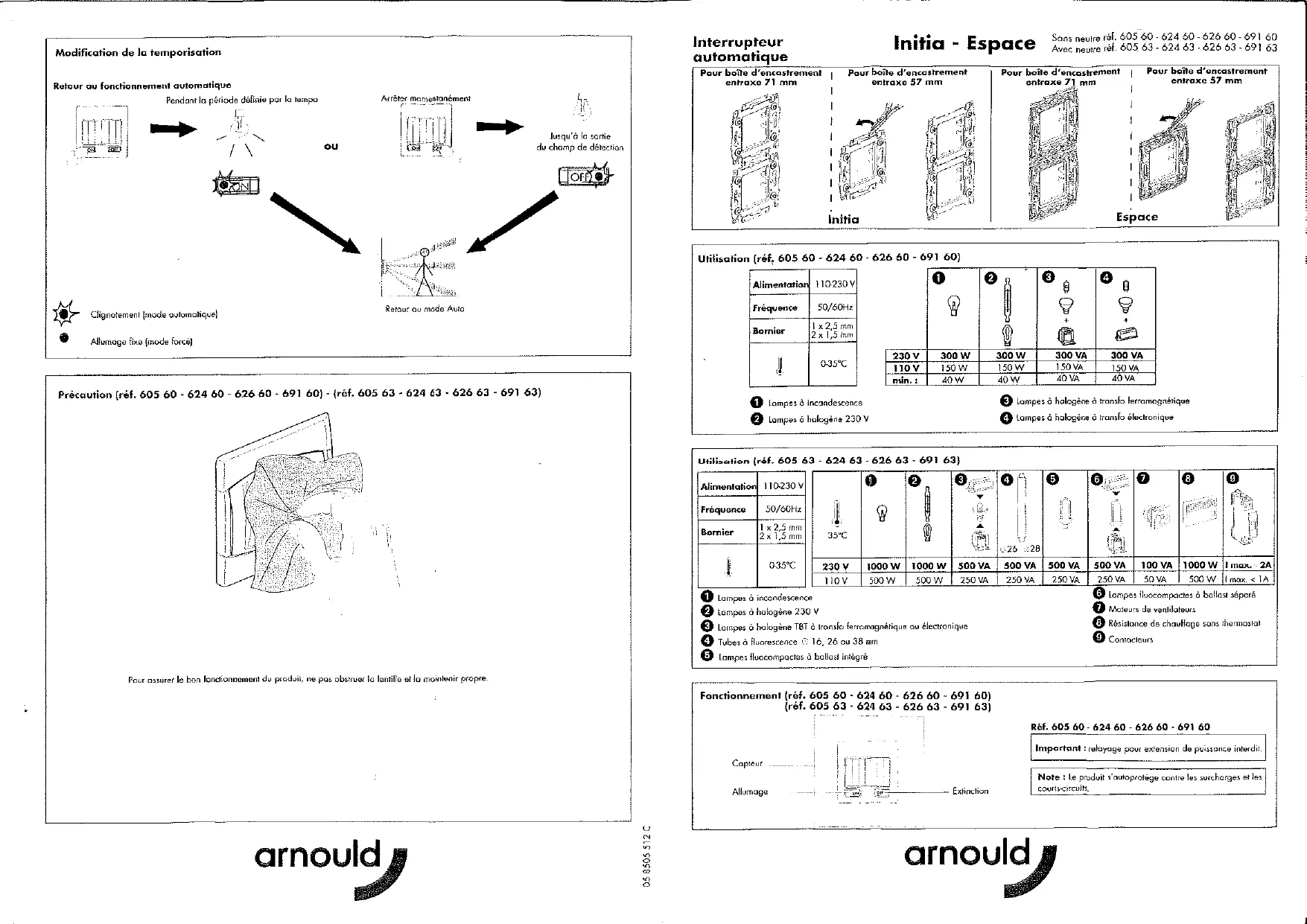

MODE D'EMPLOI 605-63 ARNOULD

Modification de la temporisation

Retour au fonctionnement automatique

Clignotement (mode automatique)

Allumage fixe (mode forcé)

Retour au mode Auto

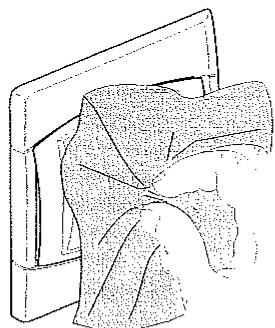

Précaution (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

Pour assurer le bon fonctionnement du produit, ne pas obstruer la lentille et la maintenir propre.

Interrupteur automatique

Pour boîte d'encastrement entraxe 71 mm

Initia - Espace

Sans neutre ref. 605 60 - 624 60 - 626 60 - 691 60

Avec neutre ref. 60563 - 62463 - 62663 - 69163

Pour boîte d'encastrement extérieure 57 mm

Initia

Pour boîte d'encastrement entraxe 71 mm

Pour boît 57 mm

Utilisation (réf. 605 60 - 624 60 - 626 60 - 691 60)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0-35°C

1. Lampes à incandescence 2. Lampes à halogène 230 V

230 V	300 W	300 W	300 VA	300 VA
110 V	150 W	150 W	150 VA	150 VA
min. :	40 W	40 W	40 VA	40 VA

Lampes à halogène à transfo ferromagnétique 4 Lampes à halogène à transfo électronique

Utilisation (réf. 605 63 - 624 63 - 626 63 - 691 63)

Alimentation	110-230 V
Fréquence	50/60Hz
Bonnier	1 x 2,5 mm 2 x 1,5 mm
	0.35°C

35°C	1	2	3	4	5	6	7	8	9
230 V	1000 W	1000 W	500 VA	500 VA	500 VA	500 VA	100 VA	1000 W	1 max. < 2A
110 V	500 W	500 W	250 VA	250 VA	250 VA	250 VA	50 VA	500 W	1 max. < 1A

Lampes à incandescence Lampes à halogène 230 V Lampes à halogène TBT à transformateur ferromagnétique ou électronique Tubes à fluorescence 16, 26 ou 38 mm Lampes fluocompactes à ballast intégré

6 Lampes fluocompactes à ballast séparé 7 Moteurs de ventilateurs 8 Résistance de chauffage sans thermostat 9 Contacteurs

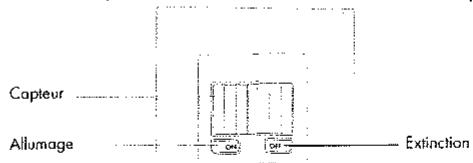

Fonctionnement (r ) (ref. 605 63 - 624 63 - 626 63 - 691 63)

Ref. 605 60 - 624 60 - 626 60 - 691 60

Important : le relaiage pour extension de puissance est interdit.

Note : Le produit s'autoprotège contre les surcharges et les courts-circuits.

Câblage - Peut se brancher en lieu et place d'un interrupteur - Possibilité d'allumage manuel en intercalant un poussoir à ouverture. - Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (maximum 7 < 300W) - Note : la mise en parallèle est uniquement possible avec des sources incandescentes (40W de puissance mini par produit. Exemple : 3 produits x 40W = 120W min)

Ref. 60563-62463-62663-69163

Important : Ne pas utiliser le produit pour commander un télérupteur en lieu et place d'un pouvoir à ouverture dans une installation existante.

• Possibilité d'allumage manuel déporté en intercalant un pouvoir à ouverture.
• Possibilité de coupler en parallèle plusieurs interrupteurs automatiques (charge totale = 1000 W maxi).
• Lors de la mise en parallèle, le fonctionnement de chaque produit est indépendant. Dans ce cadre, l'allumage reste prioritaire.

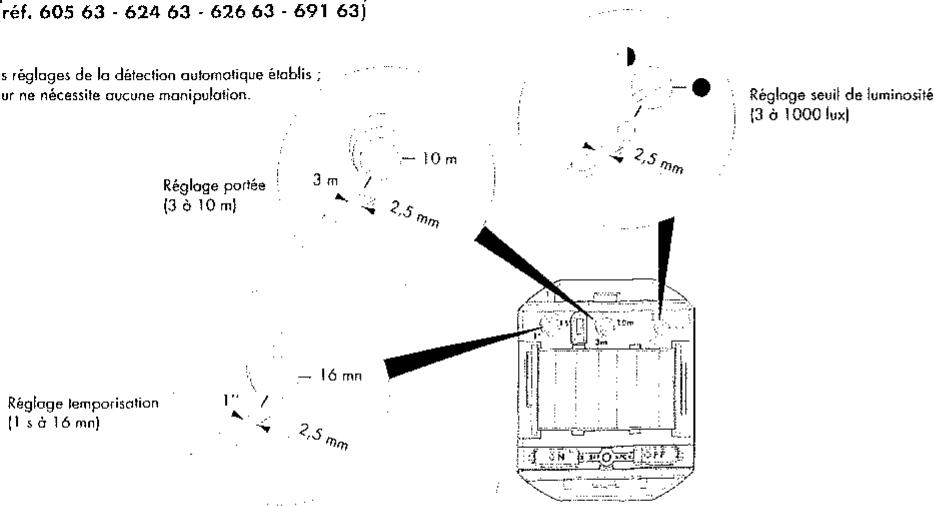

Réglage (réf. 605 60 - 624 60 - 626 60 - 691 60)

(réf. 605 63 - 624 63 - 626 63 - 691 63)

Une fois les réglages de la détection automatique établis,

L'interrupteur ne nécessite aucune manipulation.

Installation (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63) Détection automatique (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63)

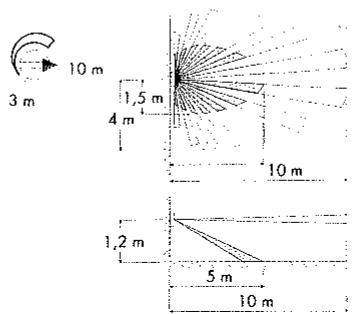

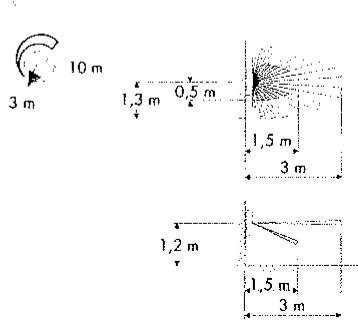

Principe :

L'allumage est activé automatiquement (durant une période prédéfinie) lorsqu'un mouvement est détecté dans la zone de passage et qu'un seuil de luminosité minimum est atteint.

Mode Auto

Pendant la durée de temps réglée

Fonctionnement manuel (réf. 605 60 - 624 60 - 626 60 - 691 60) - (réf. 605 63 - 624 63 - 626 63 - 691 63). L'activation des fonctions forcées se fait sans intervention. Le retour en mode automatique se fait au bout de 3 heures.

Activer l'Extinction Forcée
