690-84 - Interrupteur électrique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique variateur
Marque	ARNOULD
Modèle	690-84
Fonctions principales	Variation d'éclairage, va-et-vient, télérupteur (poussoir), fonction veilleuse avec extinction progressive en 40 minutes
Compatibilité lampes	Incandescence, halogène 230V, halogène avec transformateur ferromagnétique ou électronique
Alimentation	230 V ~ 50 Hz (estimation standard)
Dimensions (estimées)	45 mm x 45 mm x 25 mm (standard encastrable)
Poids (estimé)	50 g
Nombre de points de commande	Jusqu'à plusieurs points avec poussoirs (maximum 50 m de distance entre variateur et poussoir le plus éloigné)
Protections	Autoprotection contre les surcharges et les courts-circuits
Mode veilleuse	Oui, extinction progressive de l'éclairage en 40 minutes (modèles 605 89 et 690 84)
Fonction télérupteur	Incompatible avec une installation existante de télérupteurs et boutons poussoirs
Raccordement	Bornes 1, 2 (phase), L et N (pour poussoir), B (commande déportée va-et-vient)
Entretien et sécurité	Couper le courant avant toute intervention. Ne pas dépasser les valeurs nominales (tension, puissance, température). Tenir compte des pertes des transformateurs (charge >60%). Respecter les schémas de branchement.
Informations générales	Notice d'utilisation disponible gratuitement en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - 690-84 ARNOULD

Comment raccorder l'interrupteur en va-et-vient ?

Pour un fonctionnement en va-et-vient, utilisez la borne B (commande déportée) en plus des bornes 1 et 2. La configuration d'usine est prévue pour le va-et-vient. Si vous utilisez un poussoir, reliez les bornes L et N de l'interrupteur mécanique entre elles.

Puis-je utiliser ce variateur avec des lampes LED ?

La notice mentionne uniquement les lampes à incandescence, halogène 230V et halogène avec transformateur. Les lampes LED ne sont pas explicitement compatibles. Il est déconseillé de les utiliser sans confirmation du fabricant, car elles peuvent ne pas fonctionner correctement avec un variateur classique.

Comment activer la fonction veilleuse ?

La fonction veilleuse est intégrée aux modèles 605 89 et 690 84. Elle réduit progressivement l'éclairage jusqu'à l'extinction totale en 40 minutes. Pour l'activer, référez-vous au mode d'emploi, car la procédure exacte n'est pas détaillée dans la notice simplifiée.

Quelle est la puissance maximale supportée par ce variateur ?

La puissance maximale dépend du type de lampe et est indiquée sur l'appareil. À titre indicatif, pour les lampes à incandescence, la puissance typique est de 400 W, et pour les halogènes, 200 W. Il est impératif de ne pas dépasser les valeurs indiquées et de tenir compte des pertes des transformateurs (charge >60 %).

Que faire si le variateur ne fonctionne pas ?

Vérifiez d'abord que le courant est coupé avant toute intervention. Assurez-vous que les branchements respectent les schémas fournis, que les lampes sont compatibles, et que la puissance totale ne dépasse pas la valeur nominale. Le produit s'auto-protège contre les surcharges et courts-circuits. Si le problème persiste, consultez la notice complète.

Comment brancher plusieurs points de commande avec ce variateur ?

Pour plusieurs points d'allumage, associez des poussoirs (télérupteurs) au variateur. La modulation d'éclairage est possible depuis tous les points de commande. La distance maximale entre le variateur et le poussoir le plus éloigné est de 50 mètres.

Puis-je utiliser un bouton poussoir avec ce variateur ?

Oui, le variateur peut fonctionner avec des poussoirs pour un allumage/extinction par appui court et une modulation par appui long. Cependant, la fonction télérupteur est incompatible avec une installation comportant déjà des télérupteurs et boutons poussoirs.

La fonction télérupteur est-elle compatible avec des télérupteurs existants ?

Non, la notice précise que la fonction télérupteur est incompatible avec une installation qui comporte déjà des télérupteurs et des boutons poussoirs. Si vous avez déjà ce type d'installation, utilisez le variateur en mode va-et-vient ou poussoir simple.

Quelle est la distance maximale entre le variateur et le poussoir ?

La distance maximale est de 50 mètres entre le variateur et le poussoir le plus éloigné. Au-delà, le fonctionnement peut être perturbé.

Comment réinitialiser le mode va-et-vient ?

Pour revenir en mode interrupteur va-et-vient, appuyez simultanément sur les touches ON et OFF pendant 3 secondes. La même manipulation permet de passer en mode pouvoir (télérupteur).

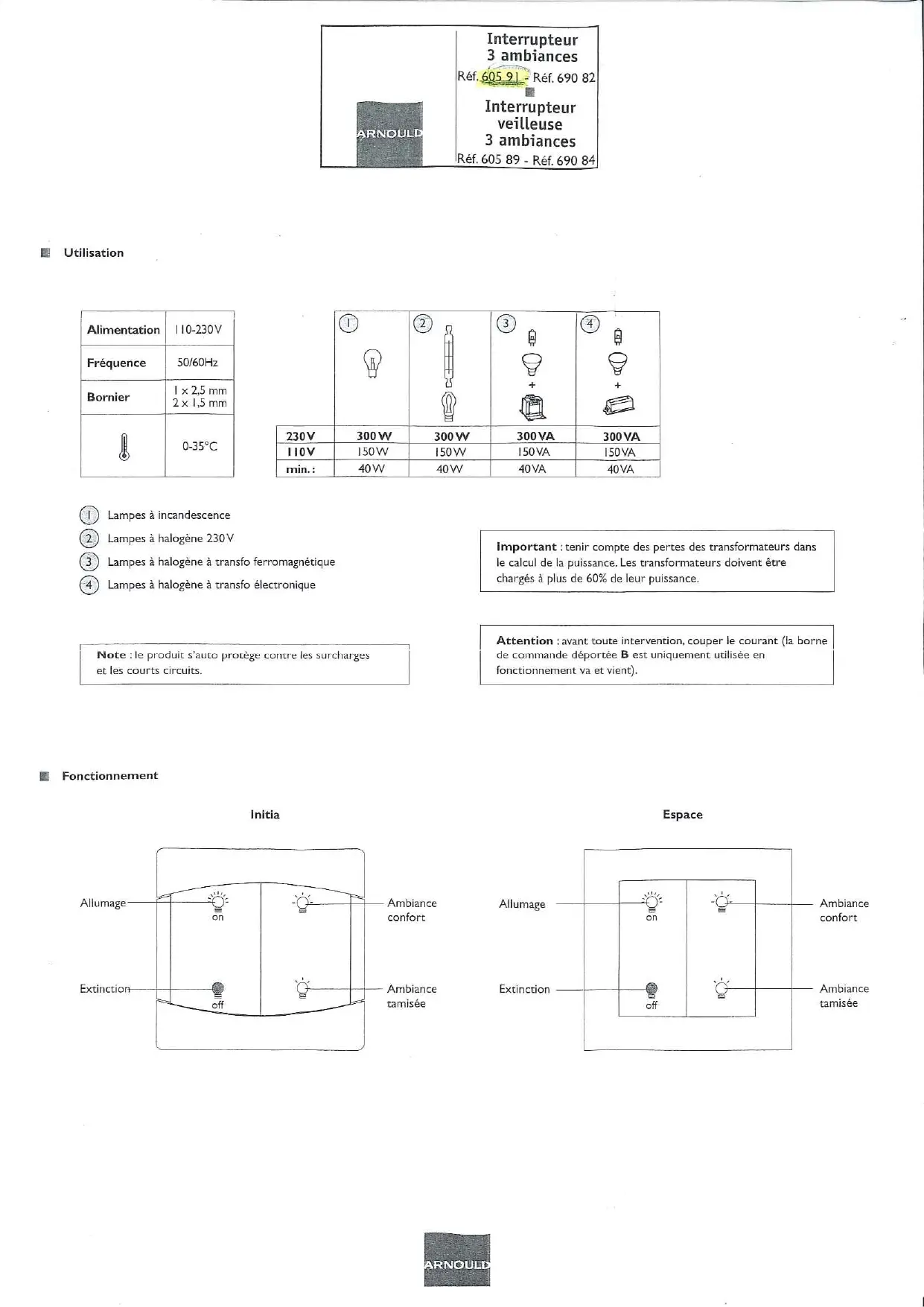

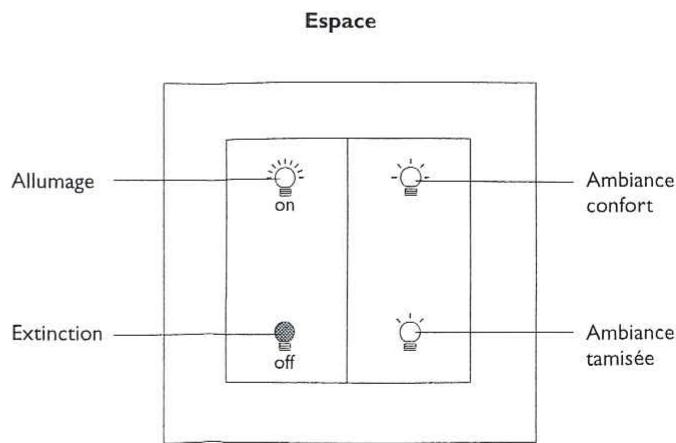

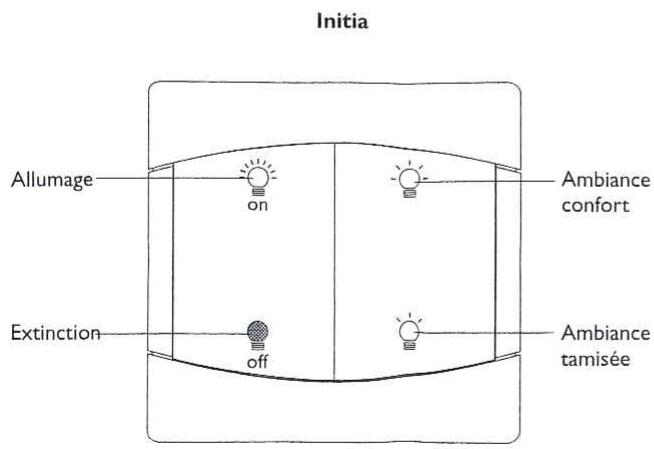

MODE D'EMPLOI 690-84 ARNOULD

Lampes à incandescence Lampes à halogène 230V Lampes à halogène à transfo ferromagnétique Lampes à halogène à transfo électronique

Note: le produit s'auto protège contre les surcharges et les courts circuits.

Important: tenir compte des pertes des transformateurs dans le calcul de la puissance. Les transformateurs doivent être chargés à plus de 60% de leur puissance.

Attention: avant toute intervention, couper le courant (la borne de commande déportée B est uniquement utilisée en fonctionnement va et vient).

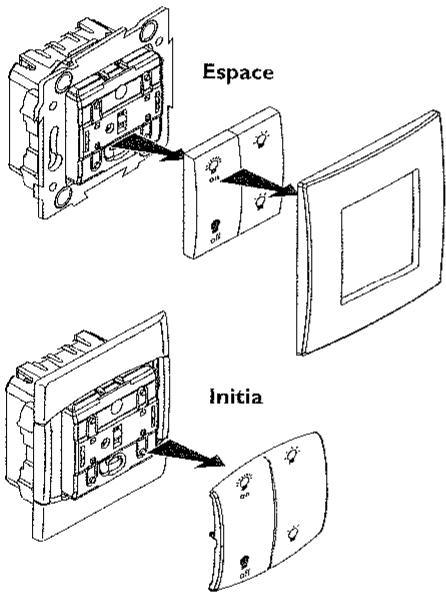

Câblage

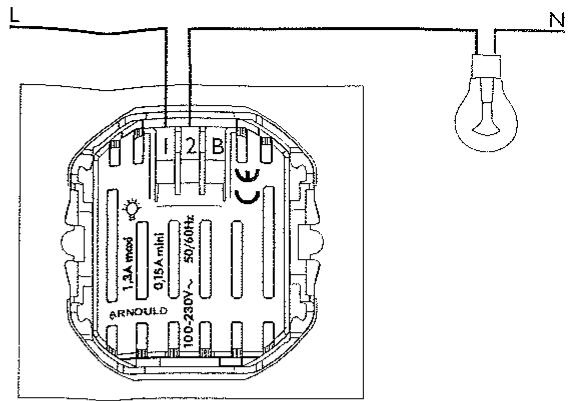

Raccordement d'un point d'allumage (fonction interrupteur variateur seul)

La phase peut être reliée indifféremment sur la borne 1 ou 2.

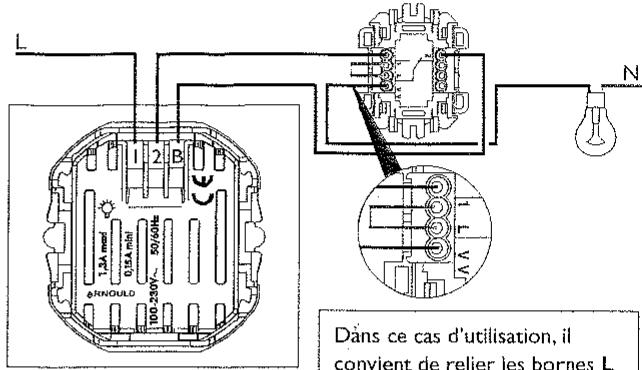

Raccordement de 2 points d'allumage avec un interrupteur va-et-vient (configuration d'usine) fonction de modulation d'éclairage à partir d'un interrupteur variateur.

Important: le variateur peut se brancher indifféremment côté lampe ou phase.

Le non-respect rigoureux des schémas de branchement, le dépassement des valeurs indiquées dans le tableau (tension, puissance, température, fréquence...) peuvent détruire l'appareil.

Dans ce cas d'utilisation, il convient de relier les bornes L et N de l'interrupteur mécanique entre elles.

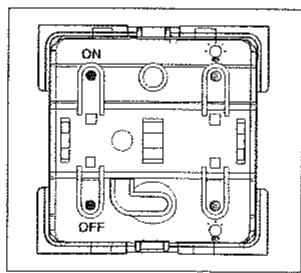

Pour le faire fonctionner avec un Pouvoir: Appuyer sur ON et OFF simultanément (3 sec).

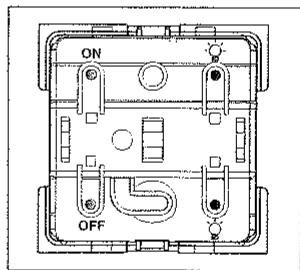

Pour revenir en mode Interrupteur Va et Vient: Appuyer simultanément sur ON et OFF (3 sec).

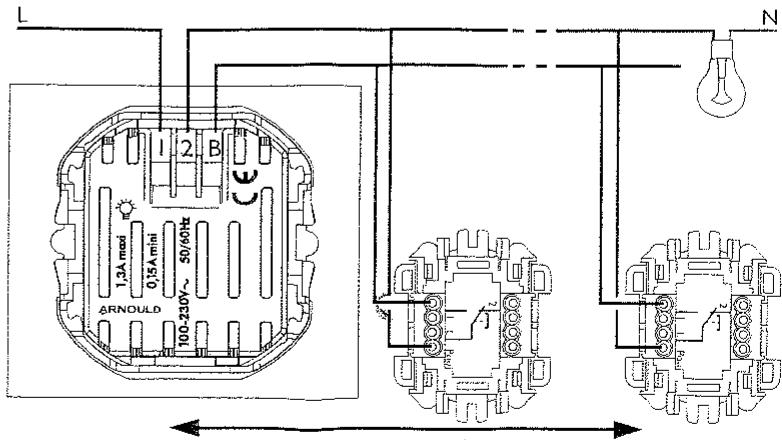

Raccordement de plusieurs points d’allumage par association de poussoirs avec modulation d’éclairage à partir de tous les points de commande.

Utilisation du pouvoir raccordé avec le variateur :

• un appui court pour Allumage/Extinction
• un appui long pour la modulation

Important: le variateur comprend une fonction "télérupteur" incompatible avec une installation complétant déjà des télérupteurs et des boutons poussoirs.

Distance maximale : 50 m entre le variateur et le pouvoir le plus éloigné.

Fonction veilleuse (ref. 605 89 - ref. 690 84)

A part de l'ambiance tamisée (elle qui présente l'éclairage le plus faible), la fonction réduit progressivement l'éclairage vers l'extinction totale pendant 40 minutes.
