605-91 - Interrupteur électrique ARNOULD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur variateur
Marque	ARNOULD
Modèle	605-91
Dimensions (L x l x h)	80 x 80 x 40 mm
Poids	150 g
Alimentation	230 V ~ 50 Hz
Puissance maximale (lampes à incandescence/halogène 230V)	600 W
Puissance maximale (halogène avec transformateur)	400 W
Type de lampes compatibles	Incandescence, halogène 230V, halogène avec transformateur ferromagnétique ou électronique
Protection	Autoprotection contre les surcharges et courts-circuits
Fonctions principales	Variation d'éclairage, va-et-vient, télérupteur, veilleuse (modèles 605 89/690 84)
Nombre de points de commande	Jusqu'à 2 (va-et-vient) ou multiples avec poussoirs
Distance maximale (variateur - poussoir)	50 m
Température de fonctionnement	-20 °C à +40 °C
Indice de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant toute intervention. Respecter les schémas de branchement.
Pièces détachées et réparabilité	Aucune pièce détachable. Appareil non réparable. Remplacer en cas de dysfonctionnement.
Informations générales	Réf. 605-91. Notice disponible en français. Garantie 2 ans.

FOIRE AUX QUESTIONS - 605-91 ARNOULD

Quels types de lampes puis-je utiliser avec le variateur ARNOULD 605-91 ?

Le variateur est compatible avec les lampes à incandescence, les lampes à halogène 230V, ainsi que les lampes à halogène avec transformateur ferromagnétique ou électronique.

Quelle est la puissance maximale supportée par l'appareil ?

Pour les lampes à incandescence et halogène 230V, la puissance maximale est de 600 W. Pour les lampes halogènes avec transformateur, elle est de 400 W.

Comment câbler le variateur en va-et-vient ?

Le variateur est configuré en usine pour le va-et-vient. Il suffit de relier les bornes L et N de l'interrupteur mécanique entre elles. La phase peut être connectée indifféremment sur la borne 1 ou 2.

Puis-je utiliser un poussoir pour commander l'éclairage ?

Oui, il est possible d'ajouter des poussoirs pour une commande multipoints. Un appui court allume/éteint, un appui long module l'éclairage. La distance maximale entre le variateur et le poussoir est de 50 m.

Comment activer la fonction veilleuse ?

La fonction veilleuse est disponible sur les modèles 605-89 et 690-84. Elle réduit progressivement l'éclairage jusqu'à l'extinction totale en 40 minutes.

Que faire si le variateur ne fonctionne pas correctement ?

Vérifiez le câblage conformément aux schémas, assurez-vous que la puissance des lampes ne dépasse pas la limite, et coupez le courant avant toute intervention. Si le problème persiste, remplacez l'appareil.

Puis-je utiliser le variateur avec des lampes LED ?

La notice ne mentionne pas les lampes LED. Il est déconseillé de les utiliser car le variateur n'est pas conçu pour ce type de charge.

Comment brancher le variateur en simple interrupteur ?

Connectez la phase sur la borne 1 ou 2, et le retour lampe sur la borne restante. La borne L et N ne sont pas utilisées dans cette configuration.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, coupez le courant au disjoncteur. Respectez les schémas de branchement et ne dépassez pas les puissances indiquées.

Comment réinitialiser le variateur en mode va-et-vient ?

Appuyez simultanément sur les touches ON et OFF pendant 3 secondes pour passer du mode télérupteur (poussoir) au mode va-et-vient.

MODE D'EMPLOI 605-91 ARNOULD

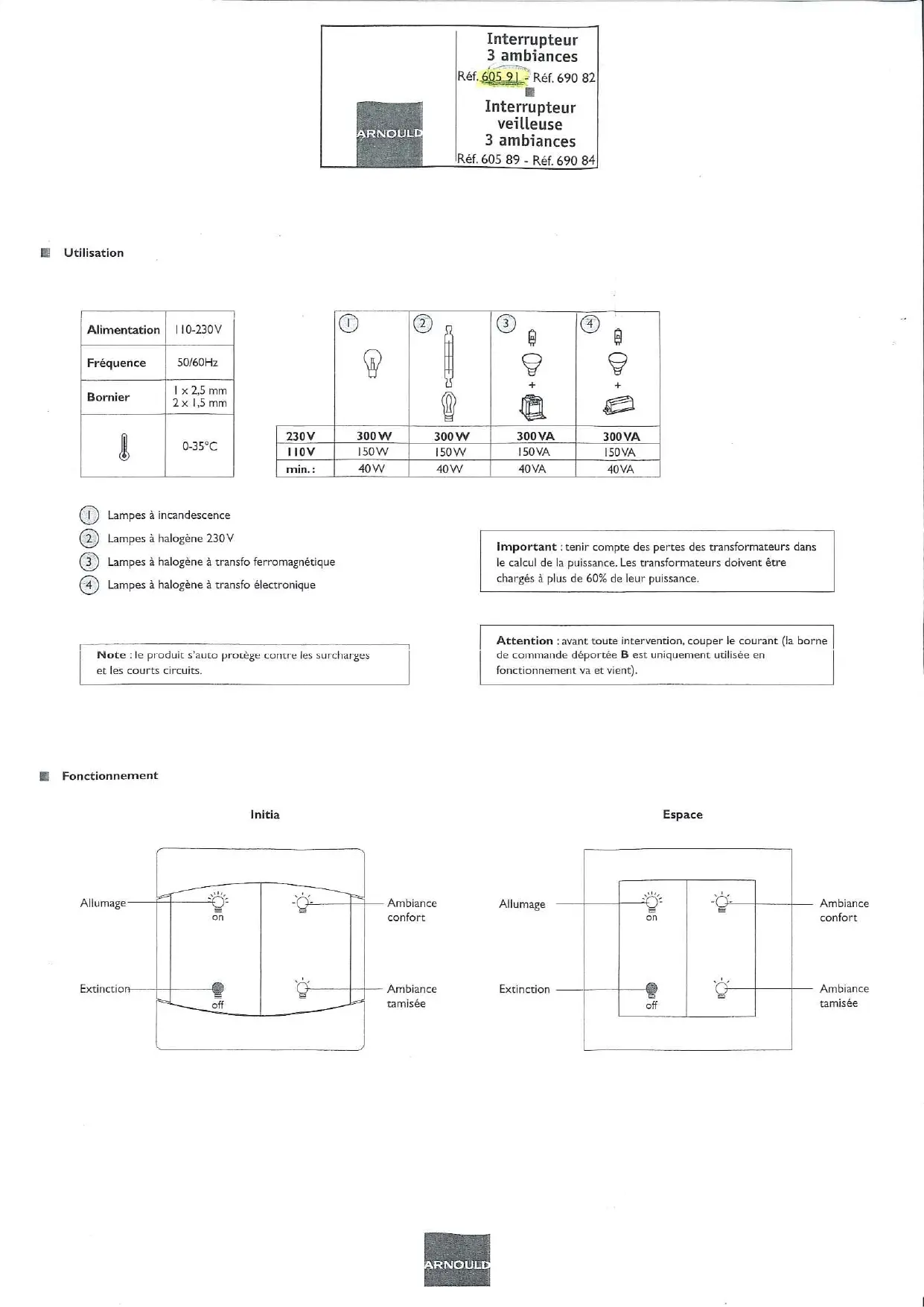

Lampes à incandescence Lampes à halogène 230V Lampes à halogène à transfo ferromagnétique Lampes à halogène à transfo électronique

Note: le produit s'auto protège contre les surcharges et les courts circuits.

Important: Tenir compte des pertes des transformateurs dans le calcul de la puissance. Les transformateurs doivent être chargés à plus de 60% de leur puissance.

Attention : avant toute intervention, couper le courant (la borne de commande déportée B est uniquement utilisée en fonctionnement va et vient).

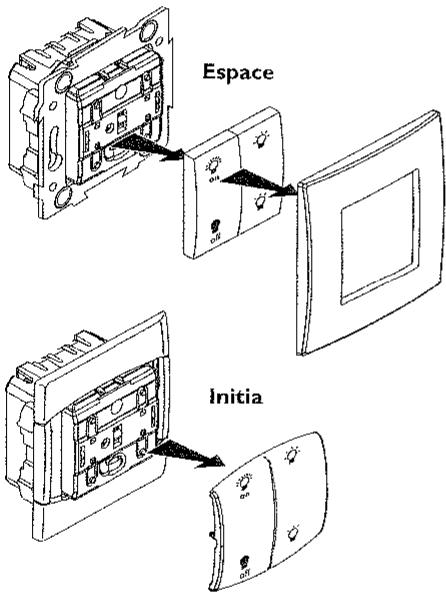

Câblage

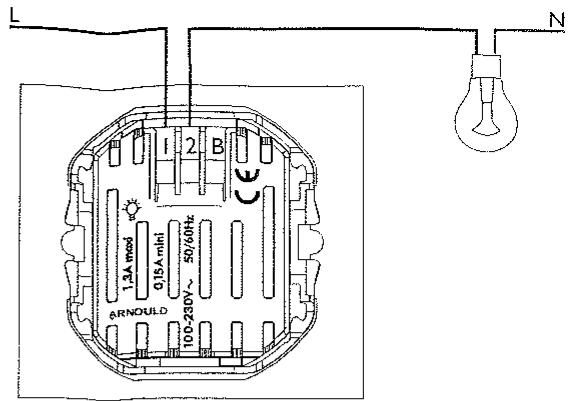

Raccordement d'un point d'allumage (fonction interrupteur variateur seul)

La phase peut être reliée indifféremment sur la borne 1 ou 2.

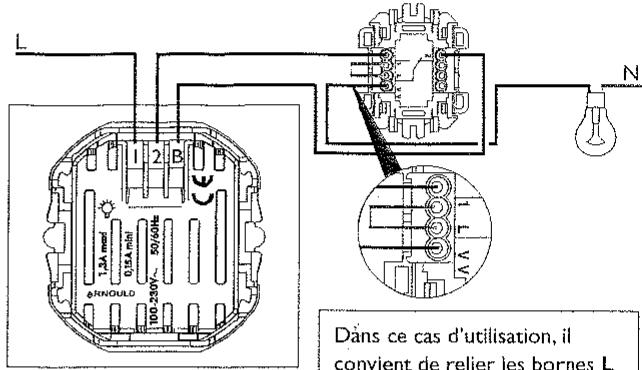

Raccordement de 2 points d'allumage avec un interrupteur va-et-vient (configuration d'usine) fonction de modulation d'éclairage à partir d'un interrupteur variateur.

Important: le variateur peut se brancher indifféremment côté lampe ou phase.

Le non-respect rigoureux des schémas de branchement, le dépassement des valeurs indiquées dans le tableau (tension, puissance, température, fréquence...) peuvent détruire l'appareil.

Dans ce cas d'utilisation, il convient de relier les bornes L et N de l'interrupteur mécanique entre elles.

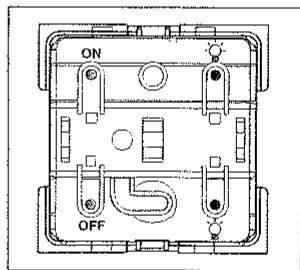

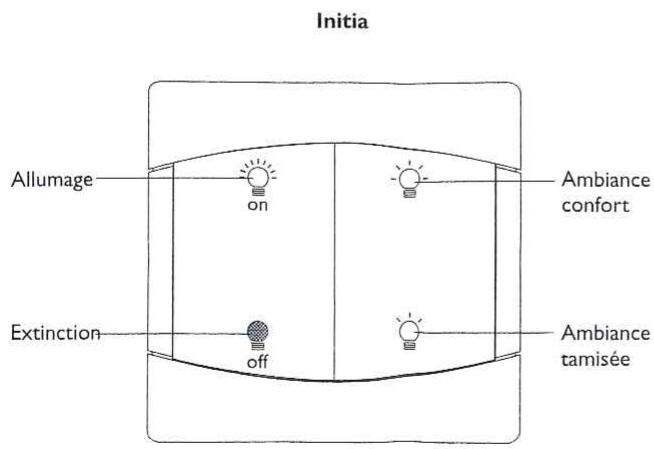

Pour le faire fonctionner avec un Pouvoir: Appuyer sur ON et OFF simultanément (3 sec).

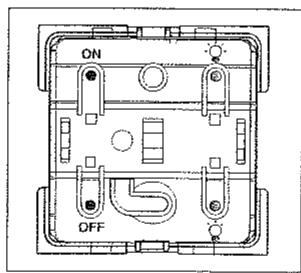

Pour revenir en mode Interrupteur Va et Vient: Appuyer simultanément sur ON et OFF (3 sec).

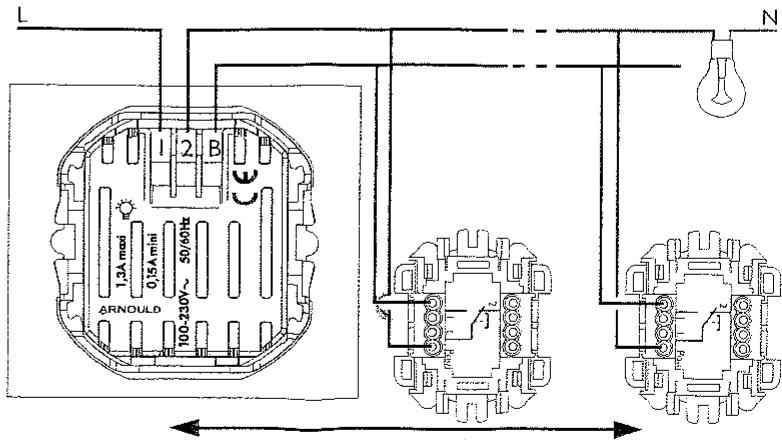

Raccordement de plusieurs points d’allumage par association de poussoirs avec modulation d’éclairage à partir de tous les points de commande.

Utilisation du pouvoir raccordé avec le variateur :

• un appui court pour Allumage/Extinction
• un appui long pour la modulation

Important: le variateur comprend une fonction "télérupteur" incompatible avec une installation complétant déjà des télérupteurs et des boutons poussoirs.

Distance maximale : 50 m entre le variateur et le pouvoir le plus éloigné.

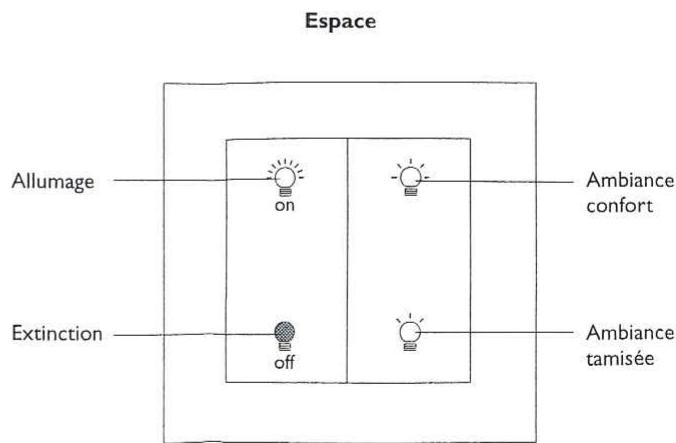

Fonction veilleuse (ref. 605 89 - ref. 690 84)

A part de l'ambiance tamisée (elle qui présente l'éclairage le plus faible), la fonction réduit progressivement l'éclairage vers l'extinction totale pendant 40 minutes.
