Alimentation	110-230V
Fréquence	50/60Hz
Bornier	2 x 1,5 mm²
Température de fonctionnement	0-35°C
Type de lampes compatibles	Incandescence, halogène 230V, halogène à transfo ferromagnétique, halogène à transfo électronique
Puissance max lampes incandescence	300W (230V), 150W (110V)
Puissance max lampes halogène 230V	300W (230V), 150W (110V)
Puissance max lampes halogène transfo ferromagnétique	300VA (230V), 150VA (110V)
Puissance max lampes halogène transfo électronique	300VA (230V), 150VA (110V)
Protection contre surcharge	Oui
Fonction veilleuse	Oui, 3 ambiances
Fonctionnement	Allumage, extinction, ambiance confort, ambiance tamisée
Consignes de sécurité	Couper le courant avant intervention
Remarque	Prendre en compte pertes des transformateurs (60% de leur puissance)

FOIRE AUX QUESTIONS - 605-89 ARNOULD

Comment installer le produit ARNOULD 605-89 ?

Pour installer le produit ARNOULD 605-89, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les étapes d'assemblage et de vérification de sécurité.

Quelle est la capacité maximale du produit ARNOULD 605-89 ?

La capacité maximale du produit ARNOULD 605-89 est de 250 kg.

Que faire si le produit ARNOULD 605-89 ne fonctionne pas correctement ?

Si le produit ne fonctionne pas correctement, vérifiez d'abord les connexions électriques et assurez-vous que toutes les pièces sont correctement assemblées. Si le problème persiste, contactez le service client.

Comment nettoyer le produit ARNOULD 605-89 ?

Pour nettoyer le produit, utilisez un chiffon doux et humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange pour le produit ARNOULD 605-89 ?

Les pièces de rechange pour le produit ARNOULD 605-89 peuvent être commandées auprès de notre service client ou sur notre site web officiel.

Quelle est la garantie offerte avec le produit ARNOULD 605-89 ?

Le produit ARNOULD 605-89 est livré avec une garantie de 2 ans contre les défauts de fabrication.

Le produit ARNOULD 605-89 est-il adapté à un usage extérieur ?

Le produit ARNOULD 605-89 est conçu pour un usage intérieur. Pour une utilisation extérieure, veuillez consulter les spécifications du produit.

Comment contacter le service client pour le produit ARNOULD 605-89 ?

Vous pouvez contacter le service client par téléphone au 01 23 45 67 89 ou par email à [e-mail].

MODE D'EMPLOI 605-89 ARNOULD

Lampes à incandescence
② Lampes à halogène 230V
Lampes à halogène à transfo ferromagnetique
Lampes à halogène à transfo électronique

Note: le produit s'auto protège contre les surcharges et les courts circuits.

Important: tener compte des pertes des transformateurs dans le calcul de la puissance. Les transformateurs doivent être chargés à plus de 60% de leur puissance.

Attention : avant toute intervention, couper le courant (la borne de commande déportedé B est uniquement utilisée en fonctionnement va et vient).

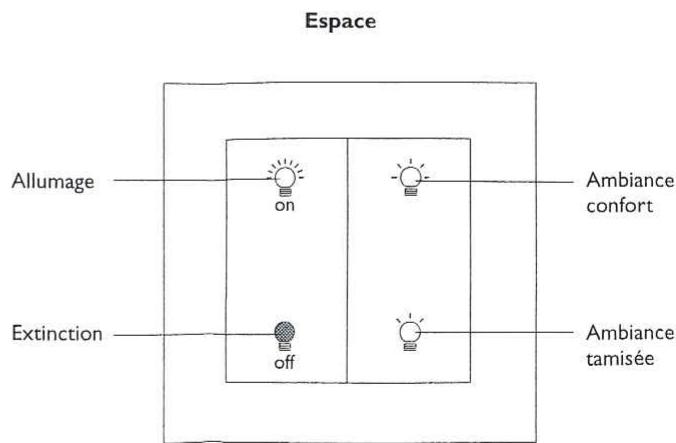

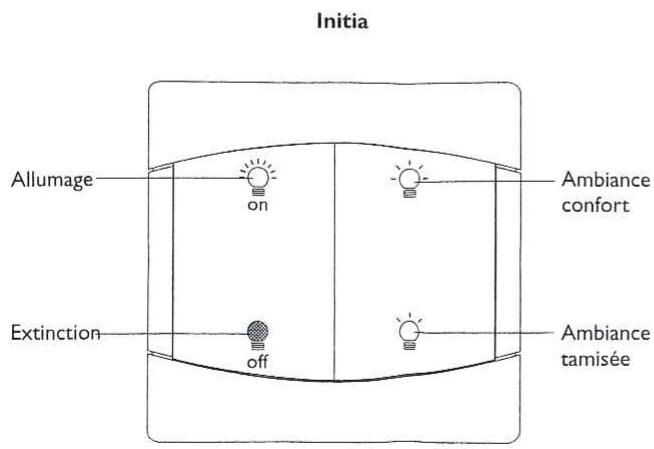

Fonctionnement

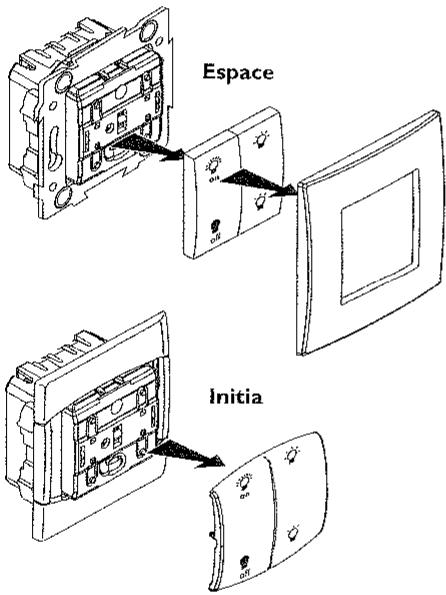

Câblage

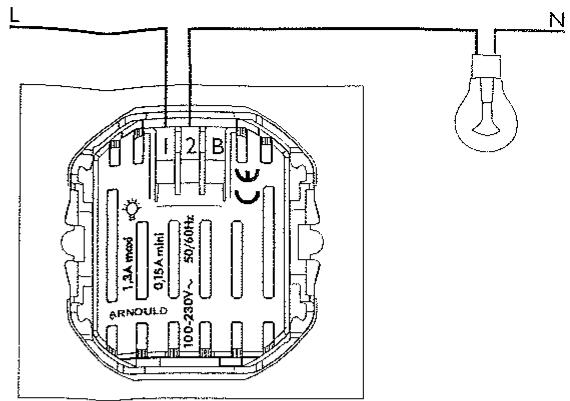

Raccordement d'un point d'allumage (fonction interrupteur variateur seul)

La phase peut etre reliée indifferemment sur la borne 1 ou 2.

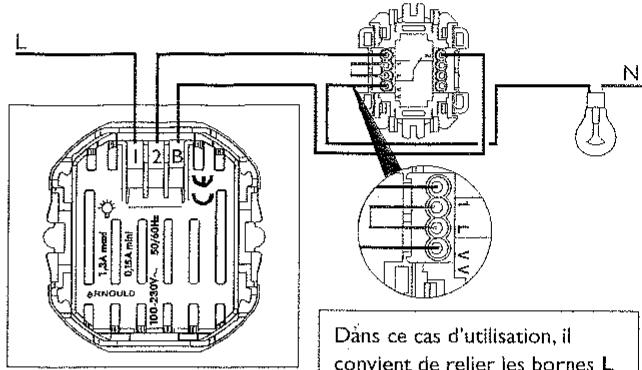

Raccordement de 2 points d'allumage avec un interrupteur va et vient (configuration d'usine) fonction de modulation d'éclairage à partir d'un interrupteur variateur.

Important: le variateur peut se brancher indifféremment côte lampe ou phase.

Le non-respect rigoureux des schémas de branchement, le dépassement des valeurs indiquées dans le tableau (tension, puissance, température, fréquence...) peuvent détruire l'appareil.

Dans ce cas d'utilisation, il convient de relier les bornes L et I de l'interrupteur mecanique entre elles.

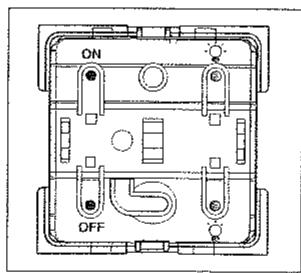

Pour le faire fonctionner avec un Pouvoir: Appuyer sur et simultanement (3 sec).

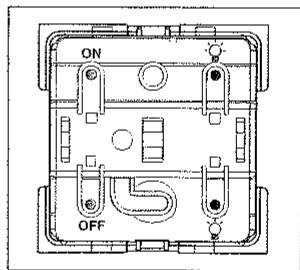

Pour revenir en mode InterrupteurVa et Vient: Appuyer simultanément sur ON et OFF (3 sec).

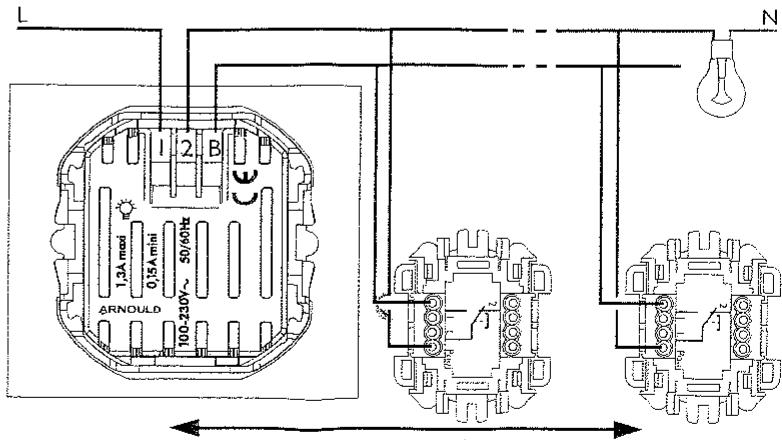

Raccordement de plusieurs points d'allumage par association de poussoirs avec modulation d'éclairage à partir de tous les points de commande.

Utilisation du pouvoir raccardé avec le variateur :

• un appui court pour Allumage/Extinction
• un appui long pour la modulation

Important: le variateur comprend une fonction "telérupteur" incompatible avec une installation complenant déjà des telérupteurs et des boutons poussoirs.

Distance maxi. 50 m entre le variateur et le pouvoir le plus éloigné.

Fonction veilleuse (Ref. 605 89 - Ref. 690 84)

A part de l'ambiance tamise (elle qui presente I'clairage le plus faible), la fonction réduit progressivement I'clairage vers I'extinction totale pendant 40 minutes.
