Type de produit	Interrupteur électrique variateur
Marque	ARNOULD
Modèle	690-82
Fonctions principales	Variation d'éclairage, fonction va-et-vient, fonction télérupteur, fonction veilleuse (selon modèles)
Alimentation	230 V AC, 50 Hz
Protection	Autoprotection contre les surcharges et courts-circuits
Câblage	Bornes L, N, 1, 2 et borne de commande déportée B
Distance maximale de commande	50 m entre le variateur et le poussoir le plus éloigné
Compatibilité lampes	Incandescence, halogène 230V, halogène avec transformateur ferromagnétique ou électronique
Charge minimale transformateur	Les transformateurs doivent être chargés à plus de 60% de leur puissance
Utilisation	Appui court : allumage/extinction ; appui long : modulation
Fonction veilleuse	Réduction progressive de l'éclairage vers extinction totale en 40 minutes (réf. 605 89, 690 84)
Mode Pouvoir	Appuyer simultanément sur ON et OFF pendant 3 secondes pour activer/désactiver
Sécurité	Couper le courant avant toute intervention ; ne pas dépasser les valeurs indiquées (tension, puissance, température)
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Disponibles auprès du fabricant ou revendeur agréé

FOIRE AUX QUESTIONS - 690-82 ARNOULD

Comment câbler l'interrupteur 690-82 en va-et-vient ?

Pour un montage va-et-vient, utilisez un interrupteur mécanique en complément. Reliez les bornes L et N de l'interrupteur mécanique entre elles. Le variateur peut se brancher indifféremment côté lampe ou phase.

Quelle est la puissance maximale supportée par ce variateur ?

La puissance maximale dépend du type de lampe. Par exemple, pour des lampes à incandescence, comptez environ 600 W. Consultez les spécifications complètes dans la notice.

Comment activer la fonction veilleuse ?

La fonction veilleuse est disponible sur les références 605 89 et 690 84. Elle réduit progressivement l'éclairage vers l'extinction totale en 40 minutes.

Que faire si l'appareil ne fonctionne pas après installation ?

Vérifiez le câblage selon les schémas, assurez-vous que la charge ne dépasse pas les limites et que le courant est rétabli. Le produit s'auto-protège contre les surcharges et courts-circuits.

Puis-je utiliser ce variateur avec des lampes LED ?

La notice mentionne la compatibilité avec les lampes à incandescence, halogène 230V et halogène avec transformateur. Pour les LED, vérifiez la compatibilité auprès du fabricant.

Comment passer en mode 'Pouvoir' (télérupteur) ?

Appuyez simultanément sur les touches ON et OFF pendant 3 secondes. Pour revenir en mode interrupteur va-et-vient, refaites la même manipulation.

Quelle est la distance maximale entre le variateur et le poussoir ?

La distance maximale est de 50 mètres entre le variateur et le poussoir le plus éloigné.

Puis-je brancher plusieurs poussoirs sur ce variateur ?

Oui, vous pouvez associer plusieurs poussoirs pour commander l'éclairage depuis différents points. Suivez le schéma de raccordement pour plusieurs points d'allumage.

Dois-je couper le courant avant d'intervenir sur l'appareil ?

Oui, impérativement. Avant toute intervention, coupez le courant au disjoncteur pour éviter tout risque d'électrocution.

Ce variateur est-il compatible avec des transformateurs électroniques ?

Oui, il est compatible avec les lampes à halogène à transformateur électronique. Assurez-vous que le transformateur est chargé à plus de 60% de sa puissance.

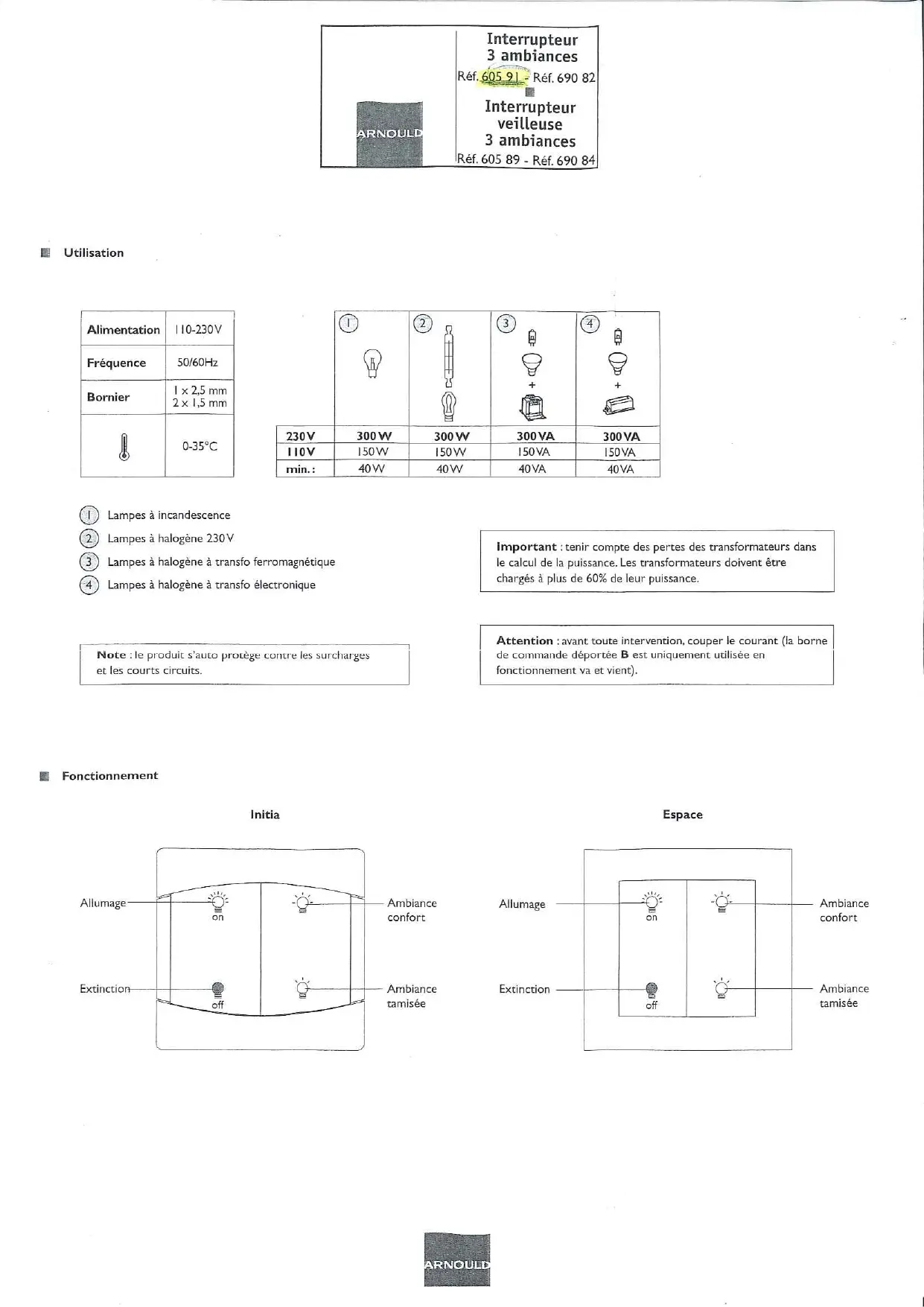

MODE D'EMPLOI 690-82 ARNOULD

Lampes à incandescence Lampes à halogène 230V Lampes à halogène à transfo ferromagnétique Lampes à halogène à transfo électronique

Note: le produit s'auto protège contre les surcharges et les courts circuits.

Important: Tenir compte des pertes des transformateurs dans le calcul de la puissance. Les transformateurs doivent être chargés à plus de 60% de leur puissance.

Attention : avant toute intervention, couper le courant (la borne de commande déportée B est uniquement utilisée en fonctionnement va et vient).

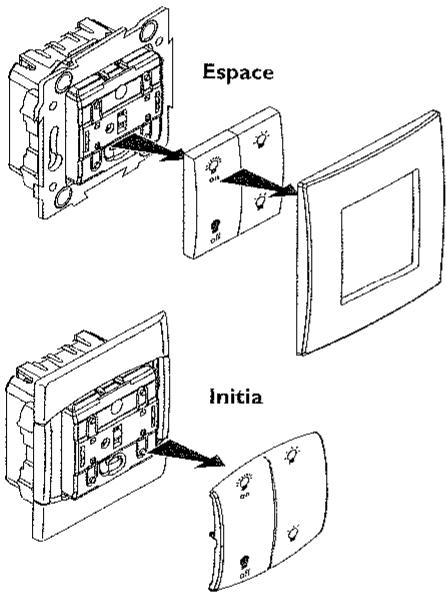

Câblage

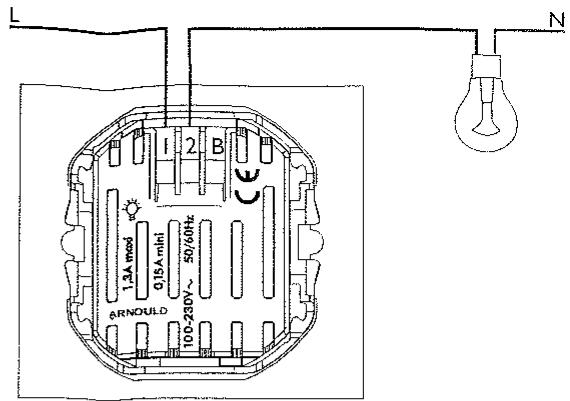

Raccordement d'un point d'allumage (fonction interrupteur variateur seul)

La phase peut être reliée indifféremment sur la borne 1 ou 2.

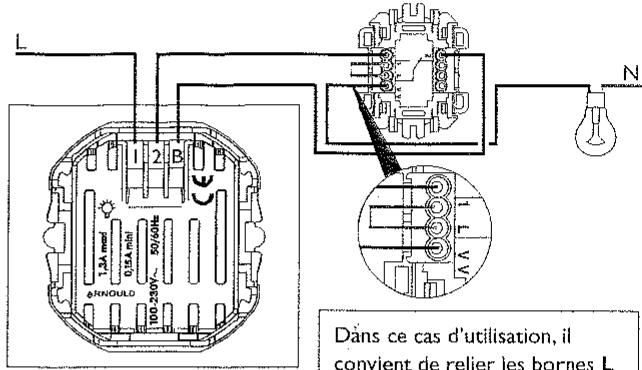

Raccordement de 2 points d'allumage avec un interrupteur va-et-vient (configuration d'usine) fonction de modulation d'éclairage à partir d'un interrupteur variateur.

Important: le variateur peut se brancher indifféremment côté lampe ou phase.

Le non-respect rigoureux des schémas de branchement, le dépassement des valeurs indiquées dans le tableau (tension, puissance, température, fréquence...) peuvent détruire l'appareil.

Dans ce cas d'utilisation, il convient de relier les bornes L et N de l'interrupteur mécanique entre elles.

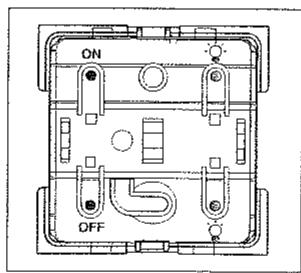

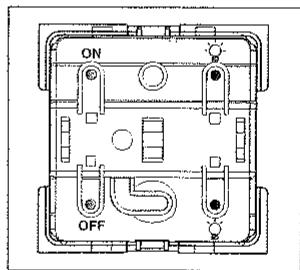

Pour le faire fonctionner avec un Pouvoir: Appuyer sur ON et OFF simultanément (3 sec).

Pour revenir en mode Interrupteur Va et Vient : Appuyer simultanément sur ON et OFF (3 sec).

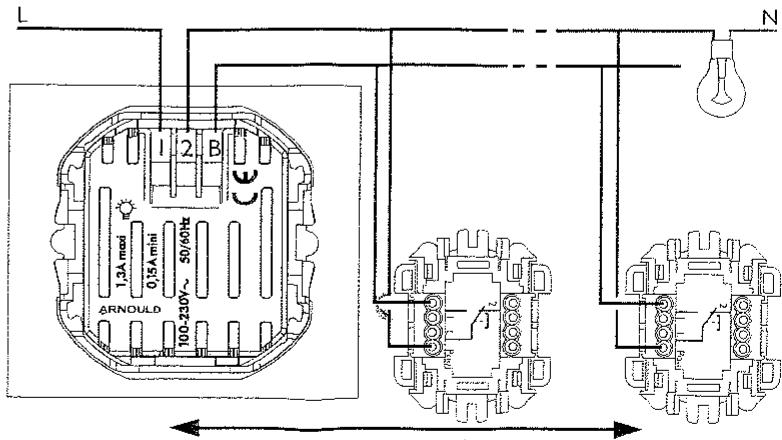

Raccordement de plusieurs points d’allumage par association de poussoirs avec modulation d’éclairage à partir de tous les points de commande.

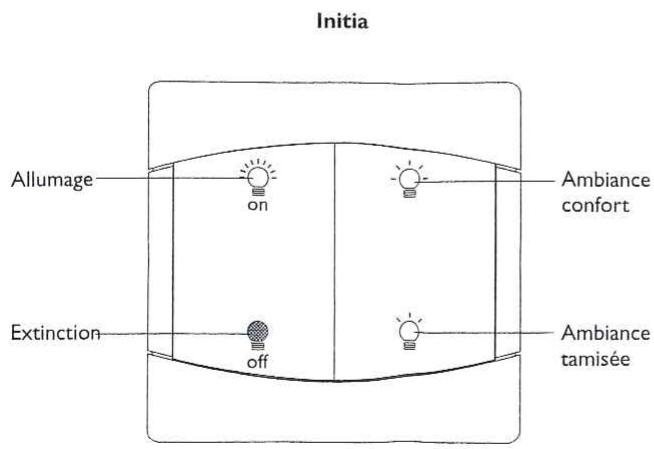

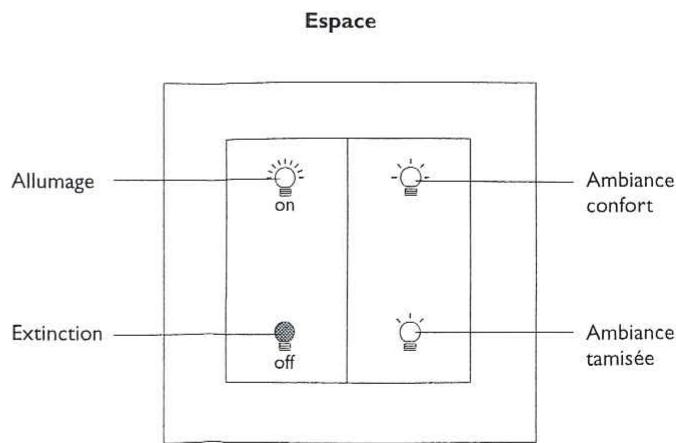

Utilisation du pouvoir raccordé avec le variateur :

• un appui court pour Allumage/Extinction
• un appui long pour la modulation

Important: le variateur comprend une fonction "télérupteur" incompatible avec une installation complétant déjà des télérupteurs et des boutons poussoirs.

Distance maximale : 50 m entre le variateur et le pouvoir le plus éloigné.

Fonction veilleuse (ref. 605 89 - ref. 690 84)

A part de l'ambiance tamisée (elle qui présente l'éclairage le plus faible), la fonction réduit progressivement l'éclairage vers l'extinction totale pendant 40 minutes.
