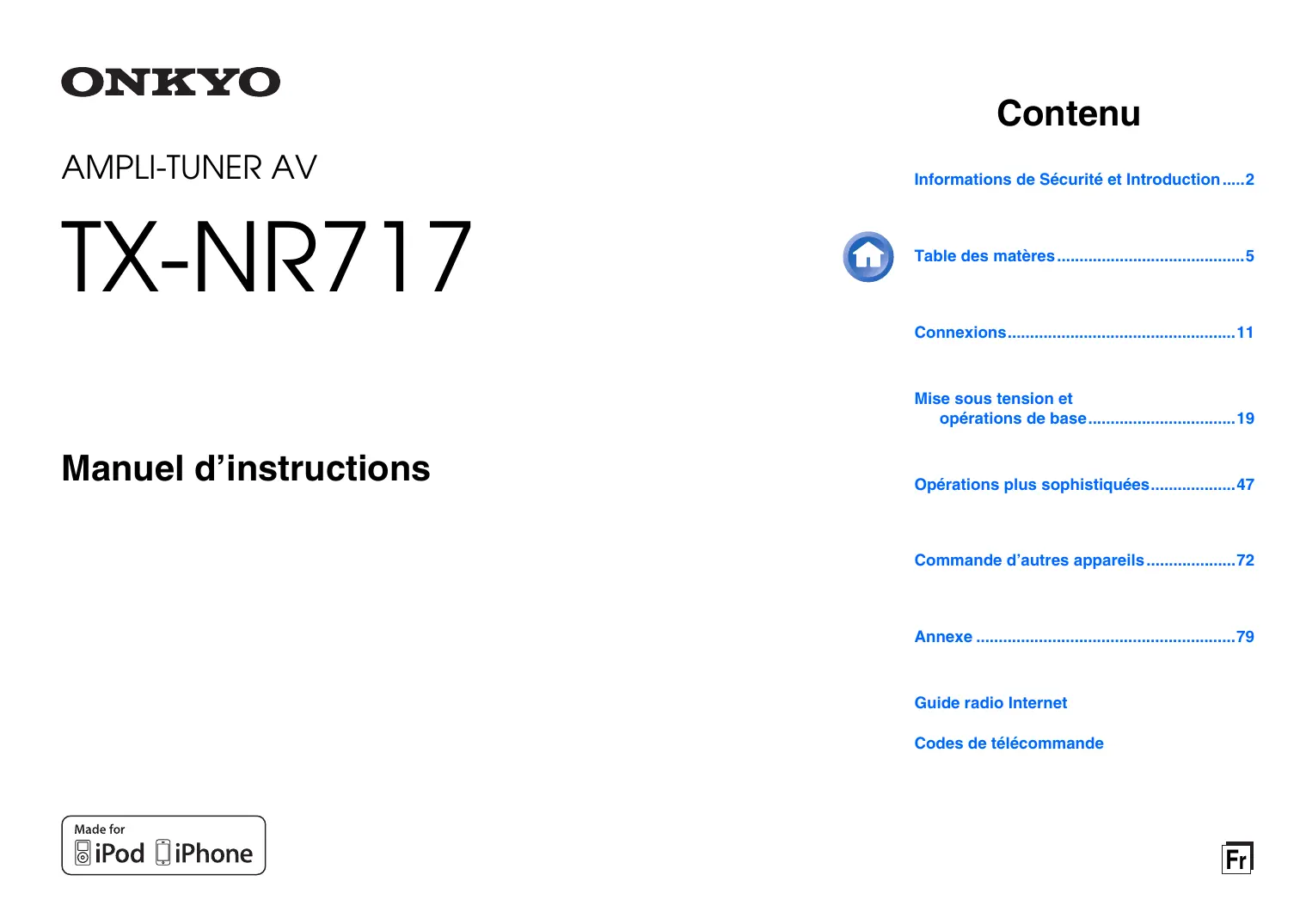

MODE D'EMPLOI

TX-NR717 ONKYO

Informations de Sécurité et Introduction 2

Mise sous tension et opérations de base19

Manuel d’instructions

Opérations plus sophistiquées47

Commande d’autres appareils 72

Guide radio Internet

Codes de télécommande

Informations de Sécurité et Introduction

Un symbole d’éclair fléché dans un triangle

équilatéral est destiné à attirer l’attention de l’utilisateur sur le fait que certains organes internes non-isolés de l’appareil sont traversés par un courant électrique assez dangereux pour constituer un resque d’électrocution. Un point d’exclamation dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur des instructions importantes relatives à l’entretien et à l’utilisation du produit.

Remarques importantes pour votre sécurité

1. 2. 3. 4. 5. 6. 7.

Veuillez lire ces instructions.

Veuillez conserver ces instructions. Respectez tous les avertissements. Suivez toutes les instructions. Ne vous servez pas de cet appareil à proximité d’eau. Essuyez le boîtier avec un chiffon sec uniquement. Ne bloquez pas les orifices d’aération. Installez cet appareil en suivant les instructions du fabricant. 8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.

9. N’essayez pas de circonvenir le dispositif de sécurité que représente une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l’une est plus large que l’autre. Une fiche avec terre est munie de deux lames ainsi que d’une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un

électricien de remplacer la prise. 10. Protégez le cordon d’alimentation en évitant qu’on ne marche pas dessus et qu’il ne soit plié (notamment au niveau des fiches, des cache-câbles et de la sortie de l’appareil). 11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant. AVERTISSEMENT POUR 12. Utilisez exclusivement le SUPPORTS À ROULETTES chariot, le support, le trépied, la fixation ou la table spécifié(e) par le fabricant ou vendu(e) avec l’appareil. Un chariot contenant l’appareil doit toujours être déplacé avec précaution pour éviter qu’il ne S3125A se renverse et blesse quelqu’un. 13. Débranchez l’appareil durant un orage ou lorsqu’il reste inutilisé longtemps. 14. Veuillez faire appel à un technicien qualifié pour l’entretien. Un entretien est indispensable si l’appareil a été endommagé d’une façon ou d’une autre : cordon d’alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l’appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l’appareil. 15. Dommages nécessitant réparation Débranchez l’appareil du secteur et confiez-le à un technicien qualifié lorsque : A. Le cordon d’alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l’appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L’appareil a été exposé à la pluie.

D. L’appareil ne semble pas fonctionner normalement lorsque vous l’utilisez en respectant les instructions données. N’effectuez que les réglages préconisés dans le manuel car un mauvais réglage d’autres commandes risque d’endommager l’appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L’appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées. 16. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d’objets à l’intérieur de l’appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d’incendie ou d’électrocution. Veillez à ne jamais exposer l’appareil à des gouttes ou des jets d’eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l’appareil. Ne déposez pas de bougies ou d’autres objets brûlants sur cette appareil. 17. Piles Songez à l’environnement et veillez dès lors à respecter les consignes officielles pour la liquidation de piles épuisées. 18. Veillez à n’installer cet appareil que dans un rack ou un meuble qui n’entrave pas la ventilation. Laissez un espace libre de 20 cm au-dessus et à côté de l’appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

Informations de Sécurité et Introduction

1. Enregistrement et droits d’auteur—Outre pour l’utilisation privée, tout enregistrement d’œuvres protégées par des droits d’auteur est interdit sans l’accord préalable du détenteur de ces droits. 2. Fusible—Le fusible à l’intérieur du appareil ne peut pas être remplacé par l’utilisateur. Si vous n’arrivez pas à mettre l’appareil sous tension, adressez-vous à votre revendeur Onkyo. 3. Entretien—Essuyez régulièrement le boîtier de l’appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez ensuite l’appareil avec un chiffon propre et sec. N’utilisez jamais de chiffons rêches, de dissolvant, d’alcool ou d’autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier. 4. Alimentation AVERTISSEMENT LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L’APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS. La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l’appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple). Pour débrancher l’unité du secteur, veuillez déconnecter le cordon d’alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment. Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY] : Presser le bouton [POWER] pour sélectionner le mode OFF ne permet de se déconnecter du secteur. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez le cordon d’alimentation de la prise murale.

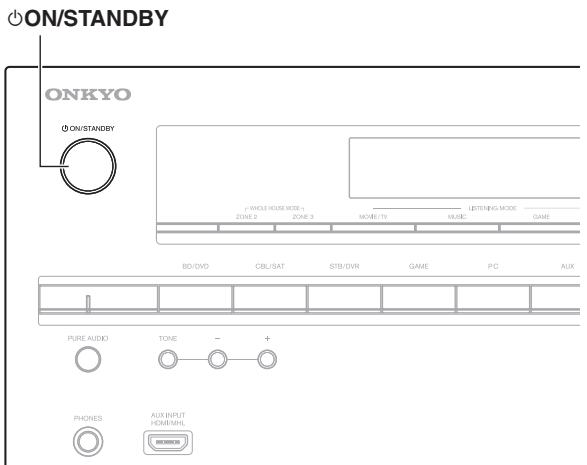

Pour les modèles dotés uniquement du bouton

[ON/STANDBY] : Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet de se déconnecter du secteur. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez le cordon d’alimentation de la prise murale. Prévention de la perte d’acuité auditive Prudence Une pression sonore excessive provenant d’oreillettes ou d’un casque peut entraîner une perte d’acuité auditive. Piles et exposition à la chaleur Avertissement Evitez d’exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d’un feu etc.). Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou son cordon d’alimentation avec des mains mouillées ou humides. Si de l’eau ou tout autre liquide pénètre à l’intérieur de l’appareil, faites-le vérifier par votre revendeur Onkyo. Remarques concernant la manipulation • Si vous devez transporter cet appareil, servez-vous de l’emballage d’origine pour l’emballer comme il l’était lors de son acquisition. • Ne posez pas d’objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier. • Les panneaux supérieur et latéraux de l’appareil peuvent devenir chauds après un usage prolongé. C’est parfaitement normal. • Si vous n’utilisez pas l’appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l’utiliser de temps en temps.

Modèle pour les Canadien

REMARQUE : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA. Sur les modèles dont la fiche est polarisée : ATTENTION : POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

Modèles pour l’Europe

Déclaration de Conformité Nous, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE K. MIYAGI Informations de Sécurité et Introduction

Assurez-vous que le carton contient bien les accessoires suivants : Antenne FM intérieure (➔ page 18)

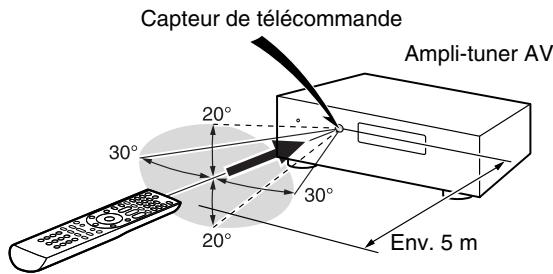

■ Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l’ampli-tuner AV, tel qu’indiqué cidessous. Capteur de télécommande

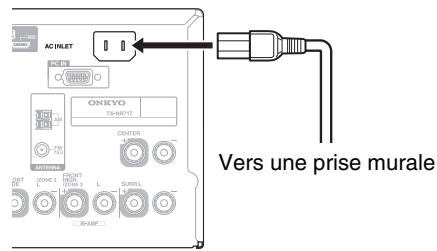

Cordon d’alimentation (modèles européens)

(➔ page 18) Étiquettes pour les câbles d’enceinte (➔ page 12) Micro de configuration des enceintes (➔ page 35) Télécommande (RC-836M) et deux piles (type AA/R6) Guide de Démarrage Rapide *

La lettre figurant à la fin du nom du produit dans les catalogues et sur l’emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

■ Mise en place des piles

Nous vous remercions d’avoir acheté un Amplituner AV Onkyo. Veuillez lire attentivement ce manuel avant de procéder aux branchements de l’appareil.

Suivre les instructions de ce manuel vous permet d’obtenir les performances et un plaisir d’écoute optimaux grâce à votre nouveau Ampli-tuner AV. Veuillez conserver ce manuel pour une consultation ultérieure.

• Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles. • Ne mélangez pas des piles neuves avec des piles usagées et n’insérez pas des piles de types différents. • Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d’endommagement par fuite ou corrosion. • Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d’endommagement par fuite ou corrosion.

Informations de Sécurité et Introduction

Informations de Sécurité et Introduction Remarques importantes pour votre sécurité 2 Précautions 3 Accessoires fournis4 Table des matères5 Fonctionnalités 6 Panneaux avant et arrière 7 Télécommande10

Branchement de l’Ampli-tuner AV11 Branchement de vos enceintes11 À propos des branchements audiovisuels 14 Branchement d’appareils au moyen d’un câble HDMI 15 Raccordement de vos appareils16 Raccordement d’appareils Onkyo RI 17 Branchement des antennes 18 Branchement du cordon d’alimentation18

Mise sous tension et opérations de base

Mise sous/hors tension de l’Ampli-tuner AV19 Mise sous tension 19 Extinction19 Configuration initiale 20 Sélection de la langue pour les menus de configuration OSD 20 Audyssey 2EQ : Auto Setup20 Connexion source 21 Télécommande Mode Configuration 21 Connexion réseau 21 Terminer l’installation initiale 21 Lecture 22 Lecture depuis l’appareil raccordé 22 Commande du contenu de périphériques USB ou réseau 23 Description des icônes de l’afficheur24 Lecture à partir d’un iPod/iPhone via USB24 Lecture à partir d’un périphérique USB25 Écoute de la webradio vTuner 26 Enregistrer une autre radio en ligne27 Modifier la disposition de l’icône sur l’écran de service réseau 27

Lecture de fichiers musicaux à partir d’un serveur ... 28

Lecture distante 28 Lecture de fichiers musicaux à partir d’un dossier partagé 29 Écoute de la radio AM/FM 30 Lecture audio et vidéo à partir de sources différentes 33 Utilisation des fonctions de base 34 Utilisation de la configuration automatique des enceintes 34 Utilisation des modes d’écoute 37 Utilisation du menu principal 44 Utilisation de la minuterie de mise en veille automatique 45 Réglage de la luminosité de l’écran 45 Affichage des informations relatives à la source 45 Modification de l’affichage de l’entrée 45 Sélection de la disposition des enceintes 46 Utilisation du Mode Whole House 46 Activation du mode sourdine de l’Ampli-tuner AV 46 Utilisation d’un casque 46

Opérations plus sophistiquées

Menu de configuration OSD 47 Utilisation de l’installation rapide 47 Utilisation des paramètres audio de l’installation rapide 48 Utilisation du menu d’installation (HOME) 50 À propos du voyant HYBRID STANDBY 51 Éléments du menu d’installation 51 Assignation d’entrée/sortie 52 Config. d’enceintes 54 Réglage audio 57 Réglage de source 59 Mode d’écoute préréglé 63 Divers 64 Configuration du matériel 65 Config. de la télécommande 68 Verrouillage 68 Multi Zone 69 Réalisation des branchements Multi Zone 69 Commande des appareils Multi zone 70 Utilisation de la télécommande dans la Zone et les kits de commande multi-pièces 71

Commande d’autres appareils

Lecture sur iPod/iPhone via une station d’accueil Onkyo 72 Utilisation de la station d’accueil Onkyo 72 Commande de votre iPod/iPhone 73 Commande d’autres appareils 74 Codes de télécommande préprogrammés 74 Recherche des codes de télécommande 74 Saisie des codes de télécommande préprogrammés 75 Reconfiguration des boutons de couleur 75 Codes de télécommande pour les appareils Onkyo raccordés via RI 76 Réinitialisation des boutons de REMOTE MODE 76 Réinitialisation de la télécommande 76 Commande d’autres appareils 76

Dépannage 79 Mise à jour du logiciel 85 Conseil de connexion et trajet du signal vidéo 89 Utilisation d’un téléviseur, d’un lecteur ou d’un enregistreur compatible RIHD 92 À propos de l’interface HDMI 94 Fonctionnalités réseau/USB 95 Informations sur la licence et sur les marques déposées 98 Caractéristiques techniques 99

Pour réinitialiser l’ampli-tuner AV à ses réglages d’usine, allumez-le et tout en maintenant enfoncé

CBL/SAT, appuyez sur 8ON/STANDBY (➔ page 79).

Informations de Sécurité et Introduction

Amplificateur • 110 W par canal à 8 ohms (FTC) • 170 W par canal à 6 ohms (IEC) • Technologie d’amplification à large bande (WRAT) (5 Hz à 100 kHz) • Circuit d’optimisation du réglage du gain et du volume • Transformateur H.C.P.S. (alimentation à courant élevé) massif et de forte puissance • Design d'amplificateur Darlington inversé à 3 niveaux

• THX Select2 Plus Certifié • Intègre la technologie Qdeo™ pour la conversion vidéo ascendante HDMI (compatible 4K) • HDMI (Audio Return Channel, 3D, DeepColor, x.v.Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM) • Dolby TrueHD et DTS-HD Master Audio • Dolby Pro Logic IIz et Audyssey DSX® • Configuration sans mise à l’échelle • Mémoire mode d’écoute A-Form • Mode Direct • Mode Pure Audio • Music Optimizer pour les fichiers musicaux numériques compressés • Convertisseurs N/A 192 kHz/24 bits • Traitement DSP 32 bits puissant et extrêmement précis • Technologie de circuit de nettoyage de scintillement

• Entrées HDMI 8 (dont 1 en façade) et 2 sorties • Commande du système p d’Onkyo • 5 entrées numériques (2 optiques/3 coaxiales) • Commutation en vidéo en composante (2 entrées/1 sortie) • Bornes d’enceinte en composante avec le raccordement par fiches bananes *

En Europe, il est interdit de brancher des enceintes à un amplificateur audio à l’aide de fiches bananes.

• Zone 2/3 amplifiée

• Capacité de bi-amplification FL/FR avec FHL/FHR • Entrée vidéo RVB analogique (D-sub 15) pour ordinateur • Connectivité radio en ligne • Capacité de mise en réseau pour les fichiers audio en streaming • 2 entrées USB (Avant/arrière) pour les périphériques mémoire et les modèles iPod®/iPhone® (autorise l’affichage des pochettes d’album) *

Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone.

• Entrée AUX avant compatible MHL Divers

• 40 stations FM/AM préréglées • Audyssey 2EQ® pour corriger les problèmes d’acoustique de la pièce • Audyssey Dynamic EQ® pour corriger le volume • Audyssey Dynamic Volume® pour maintenir une plage dynamique et un niveau d’écoute optimaux • Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz) • Fonction de commande de la synchro A/V (jusqu’à 800 ms) • Fonction de mise en veille automatique • Affichage sur écran via la liaison HDMI • Télécommande compatible u préprogrammée

Informations de Sécurité et Introduction

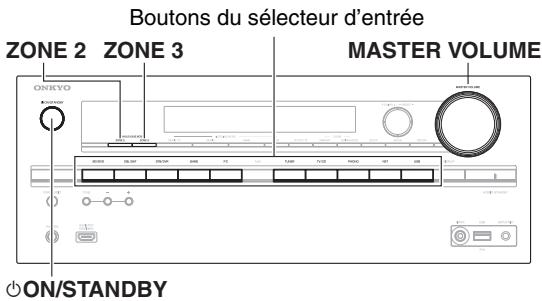

Panneaux avant et arrière

Panneau avant (Modèles nord-américains)

Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.

j TUNING q/w (31), PRESET e/r (31), curseur et boutons ENTER

v Indicateur HYBRID STANDBY (51)

w Bouton RT/PTY/TP (modèles européens) (32)

b Boutons ZONE 2 et ZONE 3 (46, 70)

l Commande MASTER VOLUME et indicateur (22)

c Capteur de télécommande (4)

m Bouton et voyant PURE AUDIO (37)

f Bouton DIMMER (modèles nord-américains) (45)

p Boutons TONE et de niveau de la tonalité (48)

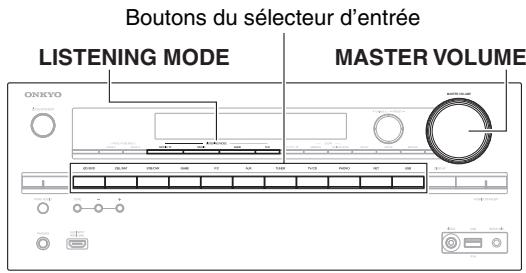

q Boutons du sélecteur d’entrée (22)

Informations de Sécurité et Introduction

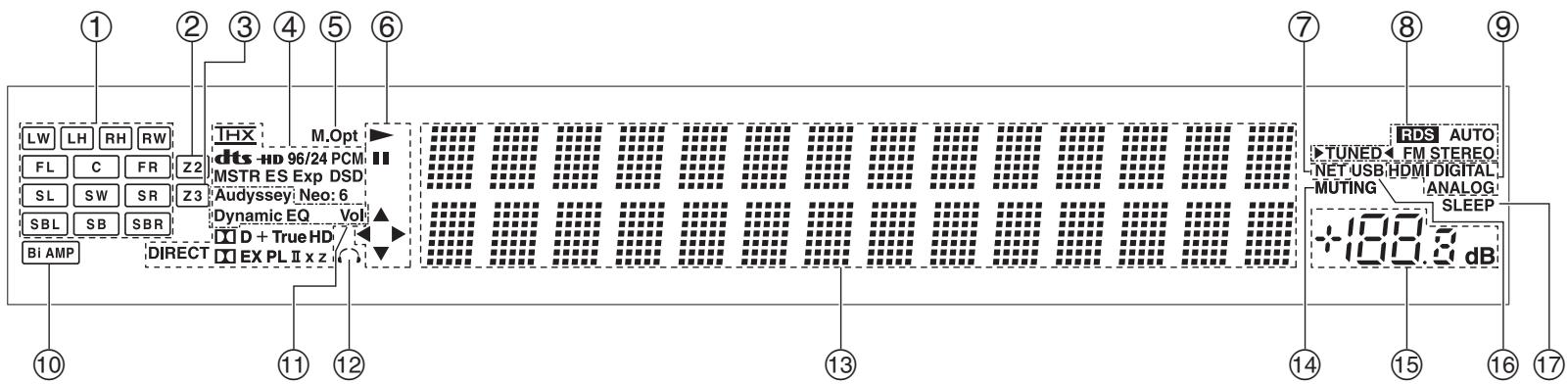

Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.

b Indicateur Z2 (zone 2) (70)

c Indicateur Z3 (zone 3) (70)

d Indicateurs de format et de mode d’écoute (37) f 1, 3 et voyants de curseur (24)

k Voyant Audyssey (34, 59)

Indicateur Dynamic EQ (59) Indicateur Dynamic Vol (60)

g Voyant NET (26 à 28, 30, 68)

l Indicateur de casque (46)

h Indicateurs de syntonisation

Témoin RDS (sauf les modèles nord-américains) (32) Indicateur AUTO (31) Indicateur TUNED (31) Indicateur FM STEREO (31)

a Indicateurs de canal d’enceinte

e Indicateur M.Opt (49)

n Indicateur MUTING (46) o Volume sonore p Indicateur USB (24, 25) q Indicateur SLEEP (45)

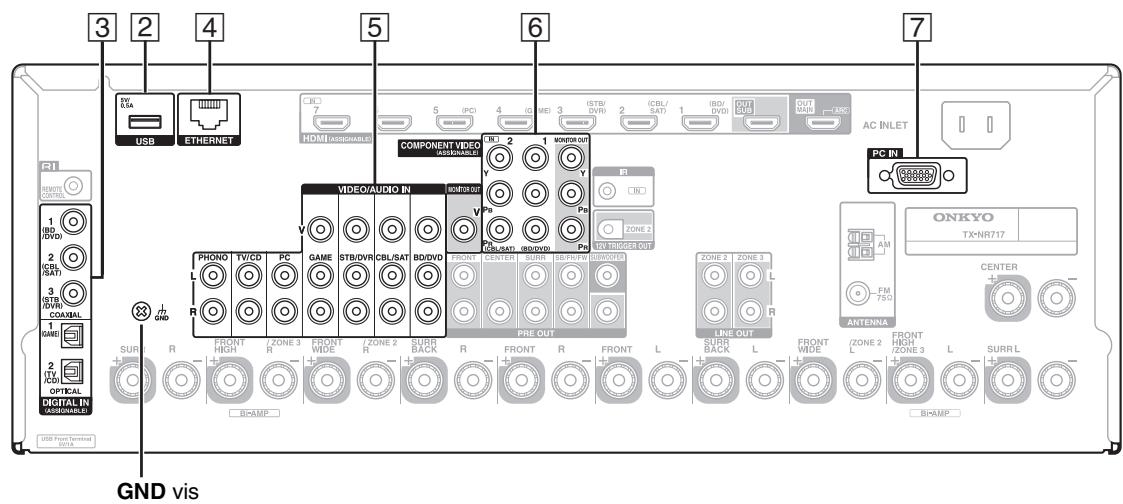

Informations de Sécurité et Introduction

(Modèles nord-américains)

m Cordon d’alimentation (modèles nord-américains)

d Prises vidéo composite et audio analogique

(BD/DVD IN, CBL/SAT IN, STB/DVR IN, GAME IN, PC IN, TV/CD IN et PHONO IN)

e Prises HDMI IN et sortie HDMI (HDMI OUT MAIN et HDMI OUT SUB) f Prise MONITOR OUT V

(FRONT L/R, CENTER, SURR L/R, SURR BACK L/R, FRONT HIGH ZONE 3 L/R et FRONT WIDE/ZONE 2 L/R)

r AC INLET (modèles européens)

Consultez « Branchement de l’Ampli-tuner AV »

Informations de Sécurité et Introduction

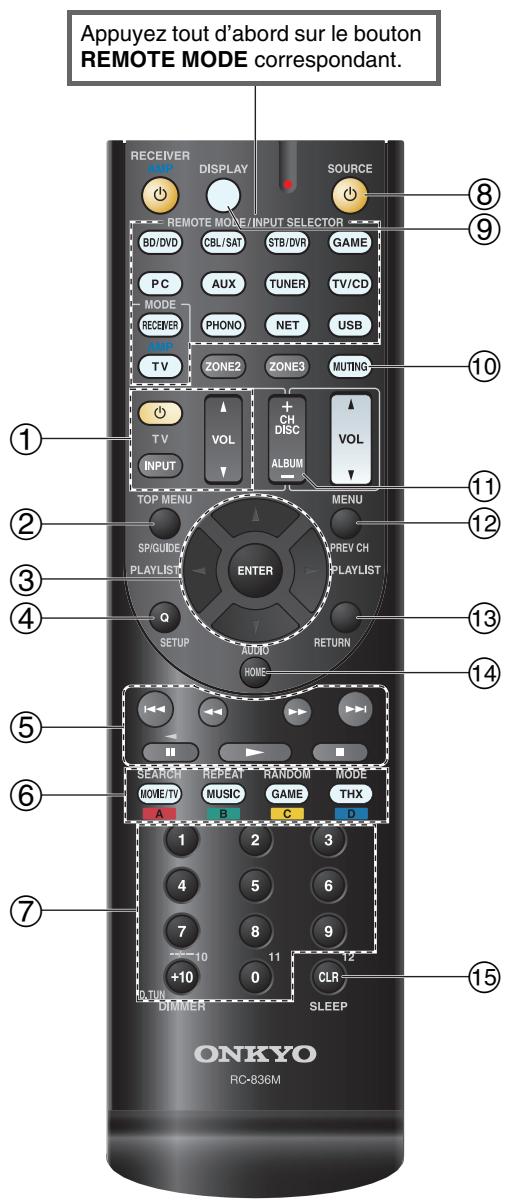

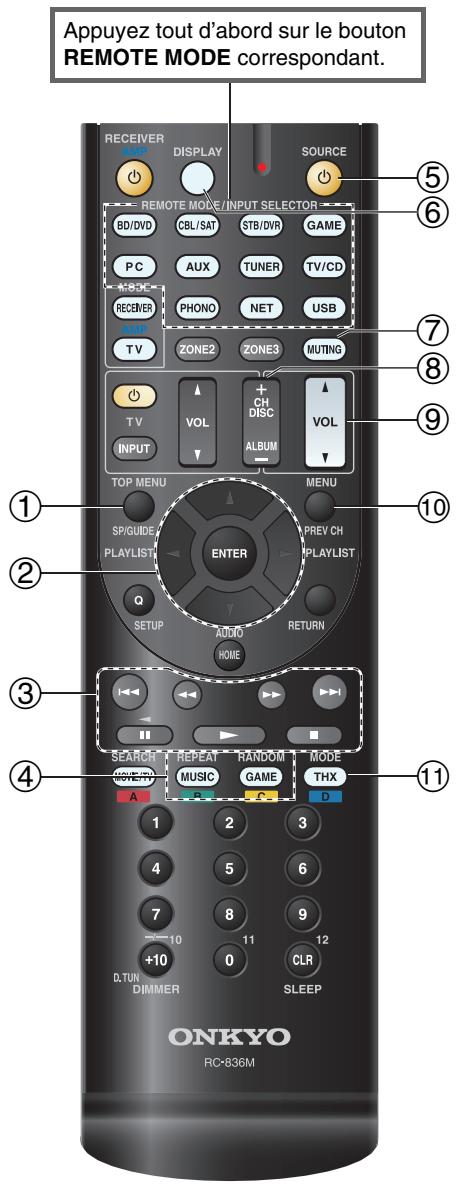

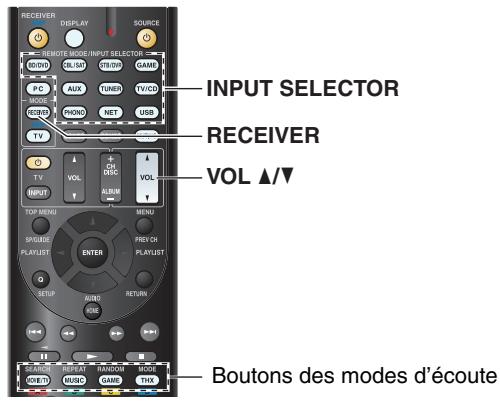

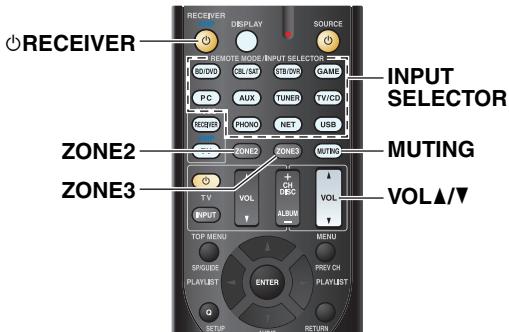

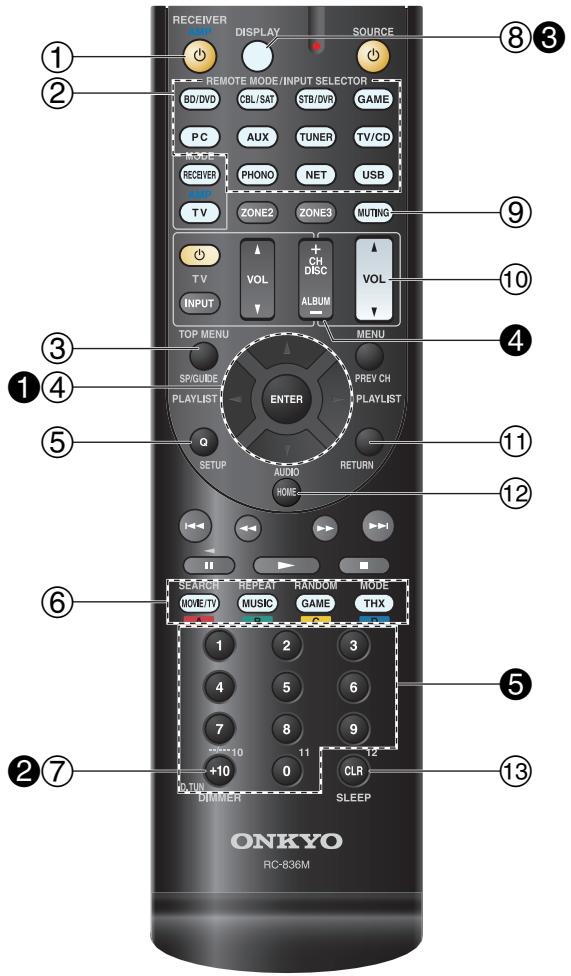

Commande de l’Ampli-tuner AV

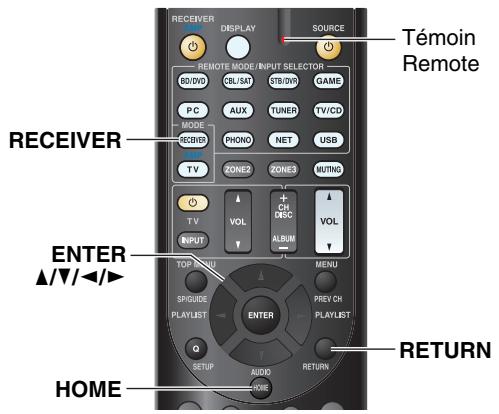

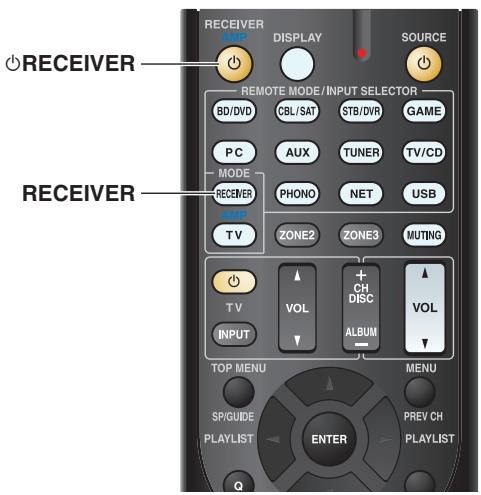

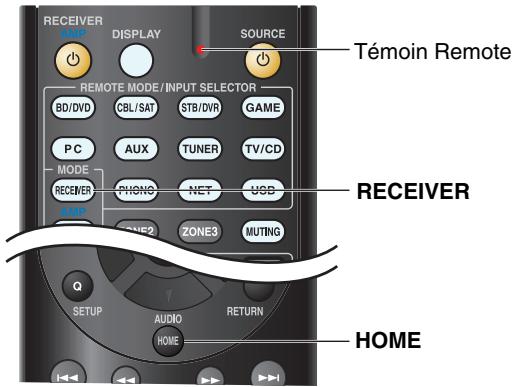

Pour utiliser l’ampli-tuner AV, appuyez sur

RECEIVER pour sélectionner le mode Récepteur. Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d’autres appareils. Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (➔ page 75). Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.

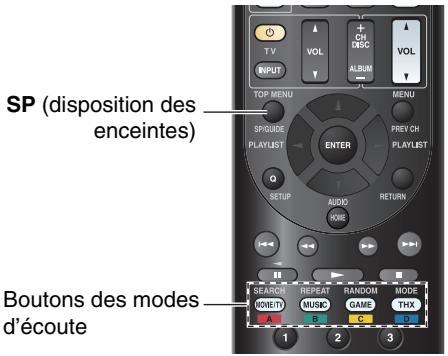

c Bouton SP (disposition des enceintes) (46)

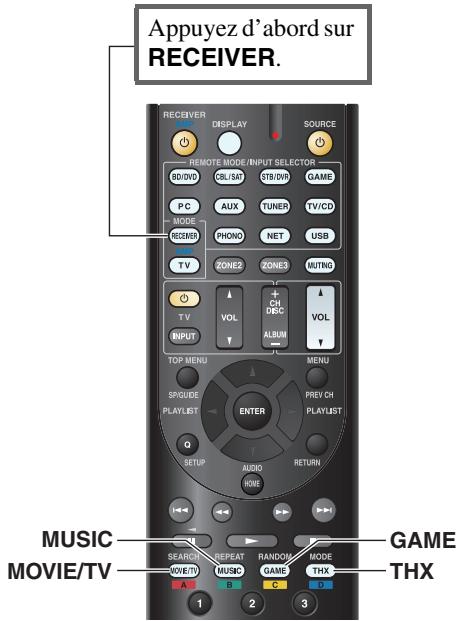

d Boutons q/w/e/r et ENTER f Boutons des modes d’écoute (37)

Pour commander le tuner de l’ampli-tuner AV, appuyez sur le bouton TUNER (ou RECEIVER). Vous pouvez sélectionner AM ou FM en appuyant à plusieurs reprises sur le bouton TUNER. a Bouton q/w (31) b Bouton D.TUN (31) c Bouton DISPLAY d Bouton CH +/– (31) e Boutons numérotés (31)

Branchement de vos enceintes

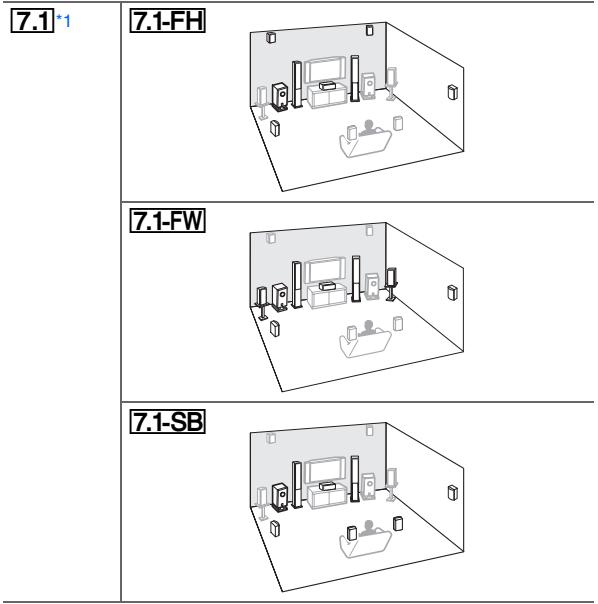

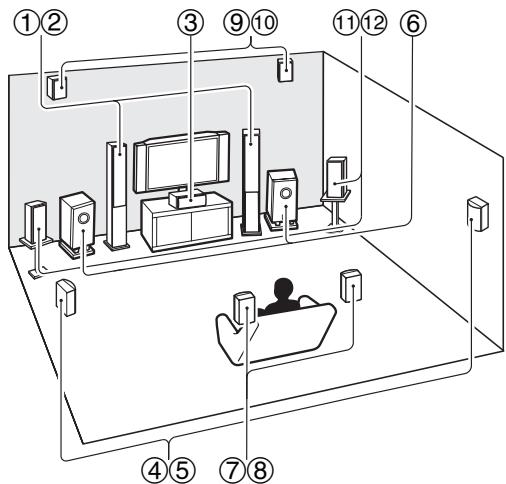

Configuration des enceintes Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d’enceintes dont vous disposez. Quel que soit le nombre d’enceintes que vous utilisez, il est recommandé d’utiliser un subwoofer (caisson de basse) pour pouvoir bénéficier de graves puissants. Pour tirer le meilleur parti de votre système de son surround, vous devez procédez à un certain nombre de réglages sur les enceintes automatiquement (➔ page 34) ou manuellement (➔ page 54). Nombre 2 3 4 5 6 7 7 7 8 8 9 9 9 10 11 d’enceintes Enceintes avant Enceinte centrale Enceintes surround Enceinte surround arrière*1*2 Enceintes surround arrière*2 Enceintes avant hautes*2 Enceintes avant larges*2 *1 *2

Surround arrière droite

Surround arrière gauche

Si vous n’utilisez qu’une enceinte surround arrière, branchezla sur les bornes SURR BACK L.

Les enceintes avant hautes, surround arrière et avant larges ne peuvent pas être utilisées en même temps.

Branchement des câbles d’enceinte

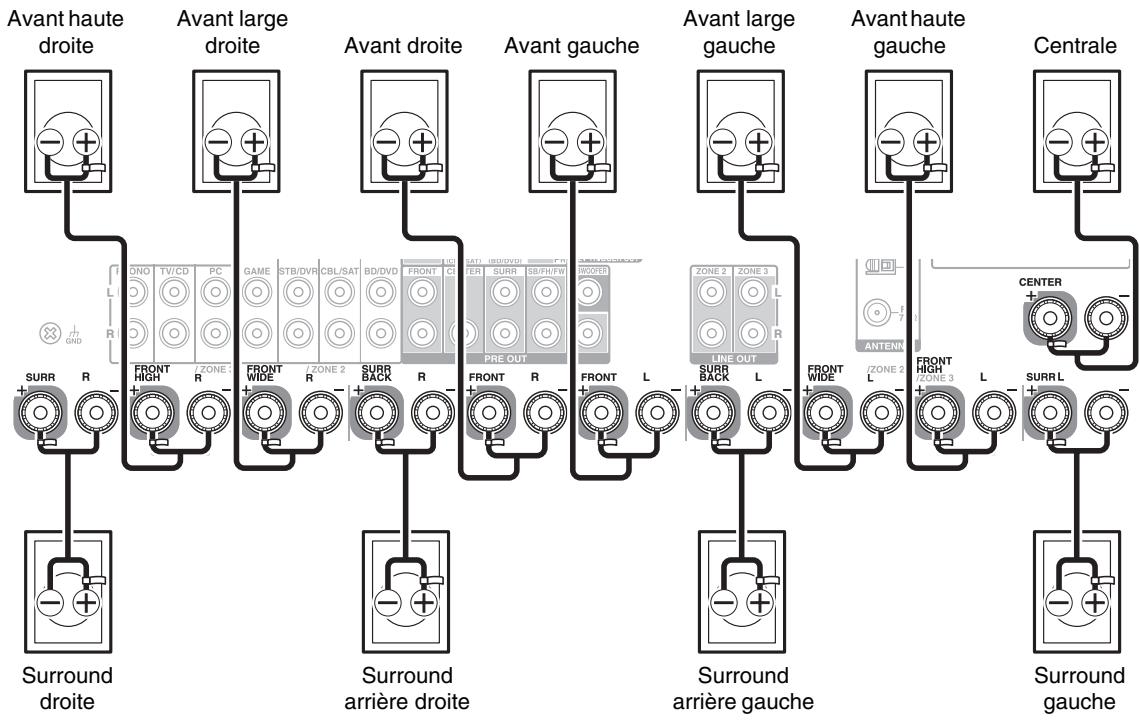

L’illustration suivante montre comment brancher les enceintes sur chaque paire de bornes. Si vous n’utilisez qu’une enceinte surround arrière, branchez-la aux bornes SURR BACK L.

■ Bornes d’enceinte à visser

Dénudez les extrémités des câbles d’enceinte sur 12 à 15 mm environ et torsadez les fils dénudés comme indiqué sur la figure. 12 à 15 mm

• Vous pouvez spécifier si les enceintes surround arrière, avant hautes ou avant larges sont raccordées dans le menu « Configuration d’enceintes » (➔ page 54) ou pendant la Correction de pièce et Configuration des enceintes Audyssey 2EQ® (➔ page 34).

■ Fiches banane (modèles nord-américains)

• Si vous utilisez des fiches bananes, serrez la borne de l’enceinte avant d’insérer la fiche banane. • N’insérez pas directement la fiche de l’enceinte dans le trou central de la borne de l’enceinte.

Mise en place des étiquettes des câbles d’enceinte

Les bornes d’enceinte comportent un code couleur pour leur identification. Enceinte

Avant gauche, avant haute gauche,

Blanc avant large gauche, Zone 2 gauche, Zone 3 gauche Avant droite, avant haute droite, avant large droite, Zone 2 droite, Zone 3 droite

Surround arrière gauche

Surround arrière droite

• Débranchez le cordon d’alimentation de la prise murale avant de procéder aux branchements.

• Lisez les instructions fournies avec vos enceintes. • Faites très attention à respecter la polarité des câbles de vos enceintes. En d’autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (–) que sur les bornes négatives (–). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel. • Des câbles d’enceintes excessivement longs ou fins peuvent nuire à la qualité du son ; ils sont donc à éviter. • Veillez à ne pas mettre les fils positifs et négatifs en courtcircuit. Vous risqueriez d’endommager l’ampli-tuner AV. • Veillez à ce que l’âme métallique du câble ne soit pas en contact avec le panneau arrière de l’ampli-tuner AV. Vous risqueriez d’endommager l’ampli-tuner AV.

Les étiquettes fournies pour les câbles d’enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque câble d’enceinte, conformément au tableau ci-dessus. Tout ce qu’il vous reste ensuite à faire est d’associer l’étiquette de chaque couleur à la borne d’enceinte correspondante.

Utilisation d’enceintes dipolaires

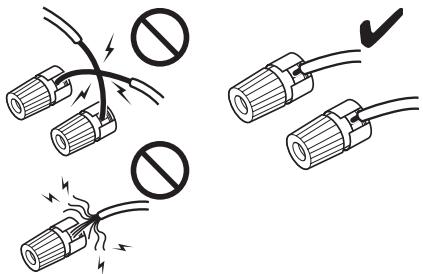

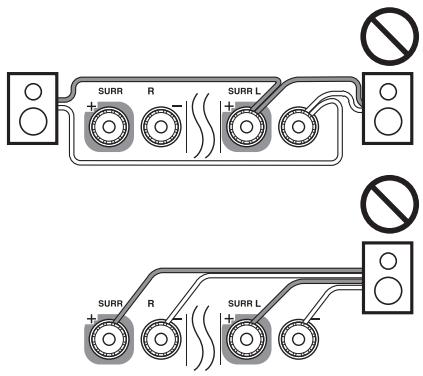

• Ne branchez pas plus d’un câble par borne d’enceinte.

Vous risqueriez d’endommager l’ampli-tuner AV. • Ne branchez pas une enceinte à plusieurs bornes.

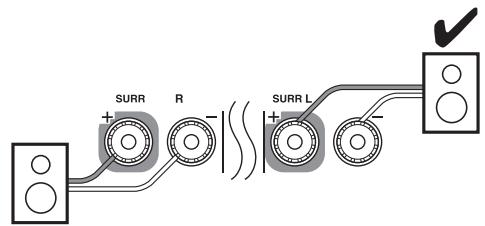

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes : • Vous pouvez brancher des enceintes d’une impédance comprise entre 4 et 16 ohms. Si l’impédance de l’une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l’impédance minimale de l’enceinte sur « 4ohms » (➔ page 54). Si vous utilisez des enceintes dotées d’une impédance plus faible et que vous utilisez l’amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection intégré risque de se déclencher.

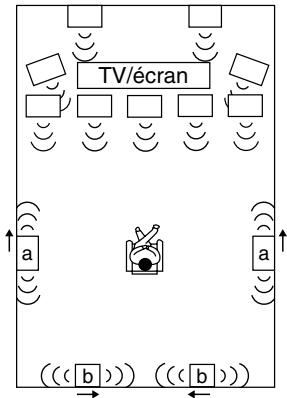

Vous pouvez utiliser des enceintes dipolaires pour les enceintes surround et surround arrière. Les enceintes dipolaires produisent le même son dans deux directions.

Les enceintes dipolaires présentent généralement une flèche qui indique la manière dont elles doivent être positionnées. Les enceintes dipolaires surround (a) doivent être positionnées de manière à ce que leur flèche soit dirigée vers le téléviseur/l’écran, tandis que les enceintes dipolaires surround arrière (b) doivent être positionnées de manière à ce que leur flèche pointe l’une vers l’autre, comme le montre l’illustration.

Utilisation des subwoofers (caisson de basses)

Bi-amplification des enceintes avant

LINE INPUT LINE INPUT LINE INPUT LINE INPUT

• Lorsque vous effectuez les branchements de bi-amplification, veillez à retirer les cavaliers qui relient les bornes d’aigus

(haut) et de graves (bas) des enceintes. • La bi-amplification ne peut être utilisée qu’avec des enceintes compatibles. Consultez le manuel d’utilisation de votre enceinte.

Branchement d’un amplificateur de puissance

Si vous souhaitez utiliser un amplificateur de puissance plus puissant, vous pouvez utiliser l’ampli-tuner AV comme préamplificateur. Branchez toutes les sorties d’enceintes sur l’amplificateur. Consultez les manuels d’utilisation de votre amplificateur pour toute information complémentaire. Remarque

La bi-amplification offre des performances améliorées au niveau des graves et des aigus.

Lorsque vous utilisez la bi-amplification, l’ampli-tuner AV est capable d’alimenter une configuration 5.1 enceintes dans la pièce principale. Une fois les branchements nécessaires à la bi-amplification effectués tel qu’indiqué et l’ampli-tuner AV allumé, vous devez configurer le réglage de l’enceinte pour activer la biamplification (➔ page 54).

Spécifiez « Aucun » pour le canal que vous ne voulez pas

émettre (➔ page 54). SB···Surround arrière, FH···Avant hautes, FW···Avant larges

L R Amplificateur de puissance

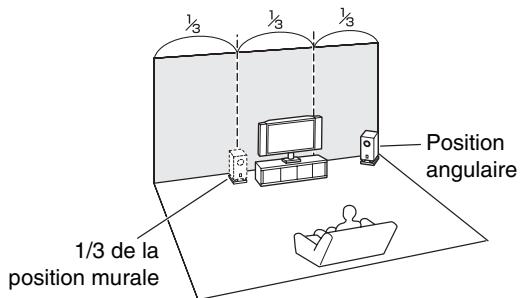

Pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce.

Choisissez celui qui offre les meilleurs résultats. Vous pouvez brancher le subwoofer amplifié à l’aide de deux prises SUBWOOFER PRE OUT, respectivement. Chaque prise émet le même signal de sortie.

• Si votre subwoofer n’est pas doté d’un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise présortie du subwoofer à une entrée de l’amplificateur.

À propos des branchements audiovisuels

Raccordement d’appareils audiovisuels a

Téléviseur, vidéoprojecteur, etc.

• Insérez les fiches à fond afin

Correct ! d’établir un bon contact (de mauvais branchements peuvent causer des parasites ou des dysfonctionnements). Erroné ! • Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d’alimentation et des câbles d’enceinte.

■ Audio numérique optique

Les branchements numériques optiques vous permettent de profiter d’un son numérique tel que le PCM*2, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement coaxial.

■ Audio numérique coaxial

Les branchements numériques coaxiaux vous permettent de profiter d’un son numérique tel que le PCM*2, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement optique.

■ HDMI Les branchements HDMI peuvent acheminer des signaux numériques vidéo et audio.

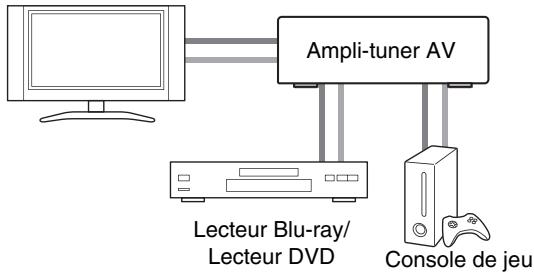

Lecteur DVD Autres câbles

Téléviseur, vidéoprojecteur, etc.

Ampli-tuner AV Lecteur Blu-ray/

Si votre TV ne prend pas en charge le canal de retour audio

(ARC - Audio Return Channel), vous devez connecter un câble numérique optique ainsi qu’un câble HDMI sur l’ampli-tuner AV.

• Avant d’effectuer des branchements AV, lisez les manuels d’utilisation fournis par les fabricants de vos appareils audiovisuels.

• Ne branchez pas le cordon d’alimentation tant que vous n’avez pas terminé et contrôlé tous les branchements audiovisuels.

Les prises vidéo composante séparent les signaux de luminance (Y) et les signaux de différence de couleur (PB, PR), et offre ainsi une image d’une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composante).

Il s’agit d’une interface analogique conventionnelle permettant de raccorder un ordinateur et un périphérique d’affichage (également appelée D-Sub ou D-subminiature).

■ Audio analogique (RCA)

Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques. Blanc Rouge *2

Les taux d’échantillonnage disponibles pour les signaux d’entrée PCM sont de 32/44,1/48/88,2/96 kHz. Les taux de

176,4 et 192 kHz sont également pris en charge avec les connexions HDMI.

• L’ampli-tuner AV ne prend pas en charge les prises PÉRITEL. • Les prises numériques optiques de l’ampli-tuner AV sont dotées de couvercles de protection qui s’ouvrent lorsqu’une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond. Mise en garde

La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo. Jaune

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l’insérez ou la retirez.

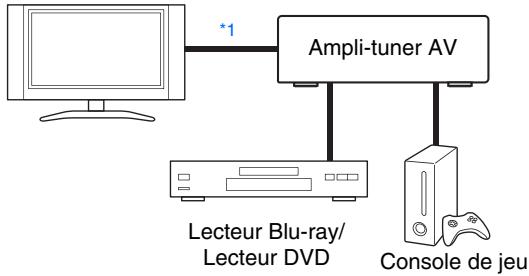

Branchement d’appareils au moyen d’un câble HDMI Décodeur câble/satellite, etc.

Téléviseur, vidéoprojecteur, etc.

Lecteur Blu-ray/lecteur DVD Console de jeu

Décodeur/enregistreur vidéo numérique, etc. *

Si votre TV ne prend pas en charge le canal de retour audio

(ARC - Audio Return Channel), vous devez connecter un câble numérique optique ainsi qu’un câble HDMI sur l’ampli-tuner AV. Lorsque vous écoutez les données audio lues par un appareil HDMI via l’ampli-tuner AV, réglez l’appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l’écran du téléviseur (sur le téléviseur, sélectionnez l’entrée de l’appareil HDMI branchée sur l’ampli-tuner AV). Si le téléviseur est éteint ou s’il est réglé sur une autre source d’entrée, aucun son ne sera émis par l’ampli-tuner AV ou le son émis risque d’être coupé.

Branchez vos appareils sur les prises appropriées. Les affectations par défaut des entrées sont indiquées cidessous.

✔ : l’attribution peut être modifiée (➔ page 52). Prise

Lecteur Blu-ray/lecteur DVD

Décodeur câble/satellite, etc.

Décodeur/enregistreur vidéo numérique, etc. ✔

OUT MAIN TV OUT SUB Projecteur, etc.

• « Conseil de connexion et trajet du signal vidéo » (➔ page 89) • « Utilisation d’un téléviseur, d’un lecteur ou d’un enregistreur compatible RIHD » (➔ page 92) • « À propos de l’interface HDMI » (➔ page 94)

• Pour écouter l’audio d’un appareil connecté via HDMI aux enceintes de votre TV, activez « Transmission HDMI » (➔ page 66) et réglez l’ampli-tuner AV sur le mode veille. • Dans le cas de lecteurs de disques Blu-ray/DVD, si aucun son n’est diffusé après avoir suivi la procédure mentionnée ci-dessus, réglez les paramètres audio HDMI de vos lecteurs Blu-ray/ DVD sur PCM.

■ Fonction de canal audio de retour (ARC)

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI d’envoyer le flux audio sur le port HDMI OUT MAIN de l’ampli-tuner AV. • Vous pouvez utiliser cette fonction si : – votre téléviseur est compatible ARC et que – le sélecteur d’entrée TV/CD est sélectionné et que – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66) et que – « Canal de retour audio » est réglé sur « Auto » (➔ page 66).

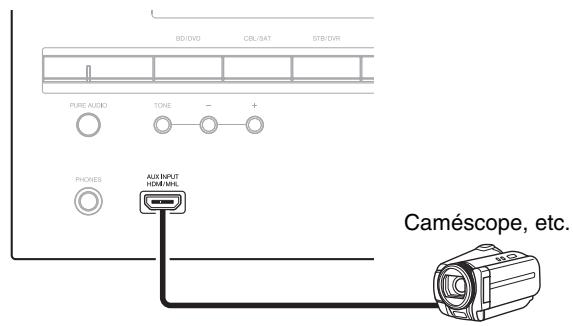

■ MHL (Lien mobile haute définition)

Parce que la liaison MHL (Lien mobile haute définition) est prise en charge, l’entrée AUX (avant) vous permet d’offrir des vidéos haute définition à partir d’un dispositif mobile connecté.

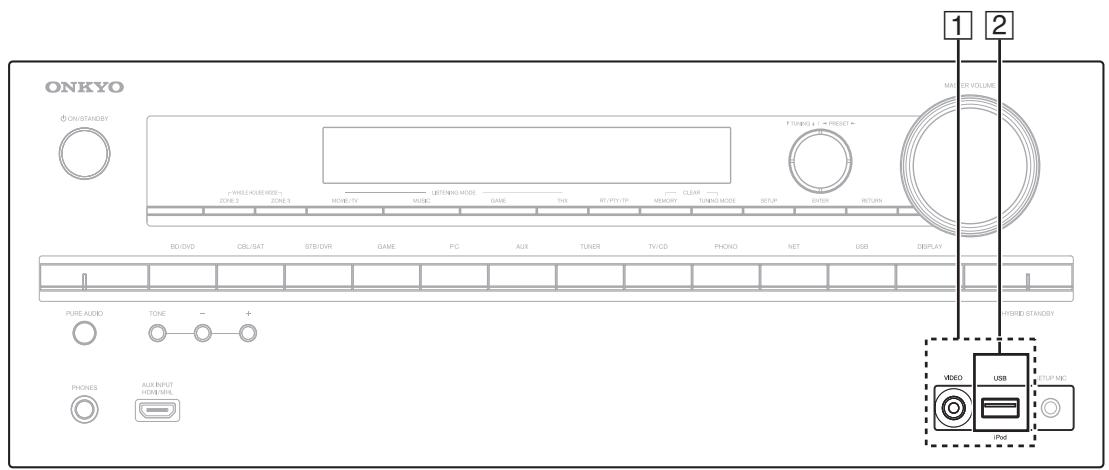

Raccordement de vos appareils

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

AB Branchez vos appareils sur les prises appropriées. Les affectations par défaut des entrées sont indiquées ci-dessous.

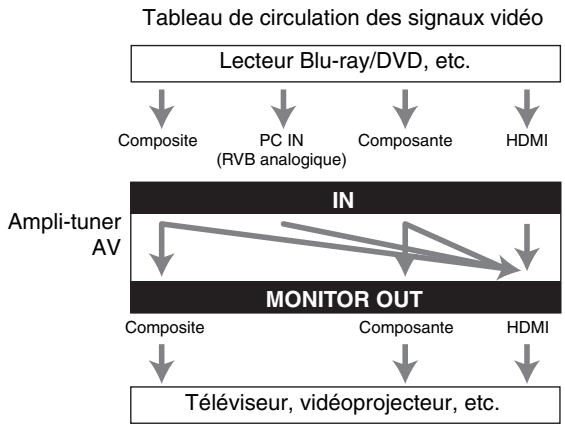

Consultez « Conseil de connexion et trajet du signal vidéo » pour toute information complémentaire (➔ page 89). ✔ : l’attribution peut être modifiée (➔ page 53). N° Prise/port

iPod/iPhone (lecture vidéo)

iPod/iPhone, lecteur MP3, clé USB à mémoire flash

C DIGITAL IN COAXIAL 1 (BD/DVD) Lecteur Blu-ray/lecteur DVD ✔

C B D E F COAXIAL 2 (CBL/SAT) Décodeur câble/satellite, etc.

COAXIAL 3 (STB/DVR) Décodeur/enregistreur vidéo numérique, etc

Téléviseur, lecteur CD

E MONITOR OUT Téléviseur, vidéoprojecteur, etc.

G F BD/DVD IN Lecteur Blu-ray/lecteur DVD CBL/SAT IN Décodeur câble/satellite, etc.

STB/DVR IN Décodeur/enregistreur vidéo numérique, etc

GAME IN Console de jeu, station

d’accueil RI PC IN Ordinateur

TV/CD IN TV, lecteur CD, platine à cassette, MD, CD-R, platine disque*4, station

d’accueil RI PHONO IN Platine disque*4

Téléviseur, vidéoprojecteur, etc.

Lecteur Blu-ray/lecteur

DVD, station d’accueil RI

Décodeur câble/satellite, station d’accueil RI, etc.

Lorsque l’entrée USB est sélectionnée, vous pouvez entrer des signaux vidéo à partir de la prise VIDEO. Les signaux vidéo entrés à partir de VIDEO sont restitués depuis MONITOR OUT V et les prises de sortie HDMI.

Ne raccordez pas le port USB de l’ampli-tuner AV sur un port USB de votre ordinateur. Il n’est pas possible de lire la musique qui se trouve sur votre ordinateur de cette manière via l’ampli-tuner AV. Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone. Raccordez une platine disque (MM) qui possède un amplificateur de puissance phono intégré au TV/CD IN, ou raccordez-la au PHONO IN avec l’amplificateur de puissance phono éteint. Si votre platine disque (MM) ne possède pas d’amplificateur de puissance phono, branchez-la sur PHONO IN. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d’un préamplificateur MC du commerce ou d’un transformateur MC pour la brancher sur PHONO IN. Consultez le manuel de votre platine disque pour plus de détails. Si votre platine disque a un conducteur de terre, branchez-le à la vis GND de l’ampli-tuner AV. Avec certaines platines disques, le branchement au conducteur de terre risque de produire un ronflement audible. Si ceci se produit, débranchezle. Lorsque vous connectez votre ordinateur personnel à PC IN et que vous sélectionnez le sélecteur d’entrée PC, la vidéo de l’ordinateur est reproduite depuis les sorties HDMI. Toutefois, si vous avez affecté les entrées HDMI au sélecteur d’entrée PC, l’ampli-tuner AV émettra des signaux à partir des entrées HDMI au lieu de PC IN. Pour obtenir la sortie des signaux à partir de PC IN, sélectionnez « - - - - - » pour « PC » dans le réglage « Entrée HDMI » (➔ page 52).

• Avec une connexion C, vous pouvez bénéficier du mode

Dolby Digital et DTS. (Pour écouter aussi en Zone 2/3, utilisez C et E.) • Avec une connexion E, vous pouvez profiter d’une audio en provenance d’appareils externes alors que vous vous trouvez en Zone 2/3. • Si votre Lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principale et multicanal, assurez-vous de brancher la sortie stéréo principale à l’aide de la connexion E.

Raccordement d’appareils Onkyo RI

Assurez-vous que chaque appareil Onkyo est raccordé au moyen d’un câble audio analogique

(connexion E dans les exemples d’installation) (➔ page 16).

Établissez la connexion u (voir l’illustration).

Si vous utilisez une station d’accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d’entrée (➔ page 45).

Avec la fonction u (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

■ Mise en marche du système/Mise sous tension automatique Lorsque vous lancez la lecture sur un appareil raccordé via une connexion u et si l’ampli-tuner AV est en mode veille, l’ampli-tuner AV s’allumera automatiquement et sélectionnera cet appareil comme source d’entrée. ■ Changement direct Lorsque vous lancez la lecture sur un appareil raccordé via une connexion u, l’ampli-tuner AV sélectionne automatiquement cet appareil comme source d’entrée. ■ Télécommande Vous pouvez utiliser la télécommande de l’ampli-tuner AV pour commander vos autres appareils Onkyo compatibles u, en pointant la télécommande vers le capteur de télécommande de l’ampli-tuner AV au lieu de la pointer vers l’appareil. Vous devez tout d’abord saisir le code de télécommande approprié (➔ page 76).

p. ex., platine à cassette

Station d’accueil RI Remarque

• N’utilisez que des câbles u pour effectuer les branchements u. Des câbles u sont fournis avec les appareils Onkyo. • Certains appareils possèdent deux prises u. Vous pouvez raccorder l’une ou l’autre à l’ampli-tuner AV. L’autre prise est destinée à raccorder d’autres appareils compatibles u. • Ne raccordez que des appareils Onkyo aux prises u. Le branchement d’appareils d’autres marques risque de provoquer un dysfonctionnement. • Certains appareils ne prennent pas en charge toutes les fonctions u. Consultez les manuels d’utilisation fournis avec vos appareils Onkyo. • Lorsque la Zone 2/3 est activée, les fonctions u Mise en marche du système/Mise sous tension automatique et Changement direct ne sont pas disponibles.

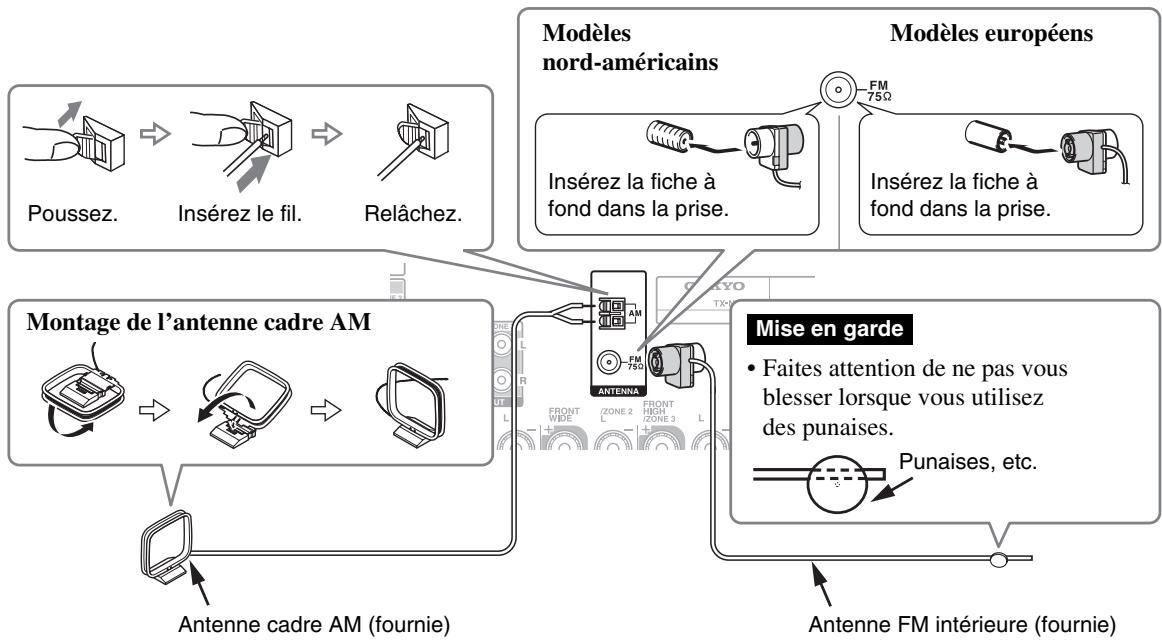

Branchement des antennes

Branchement du cordon d’alimentation

Cette section explique comment brancher l’antenne FM intérieure et l’antenne cadre AM.

L’ampli-tuner AV ne captera aucun signal radio sans antenne, c’est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner. Modèles nord-américains

Montage de l’antenne cadre AM Insérez la fiche à fond dans la prise.

Branchez le cordon d’alimentation fourni sur la prise AC INLET de l’ampli-tuner AV.

Vers une prise murale

Insérez la fiche à fond dans la prise.

• Faites attention de ne pas vous blesser lorsque vous utilisez des punaises.

Antenne cadre AM (fournie)

Antenne FM intérieure (fournie)

• Une fois votre ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l’antenne de manière à obtenir la meilleure réception possible. • Maintenez l’antenne cadre AM aussi éloignée que possible de votre ampli-tuner AV, de votre téléviseur, des câbles d’enceinte et des cordons d’alimentation. Conseil • Si vous ne parvenez pas à obtenir une bonne réception avec l’antenne FM intérieure fournie, essayez d’utiliser une antenne FM extérieure vendue séparément. • Si vous ne parvenez pas à obtenir une bonne réception avec l’antenne AM intérieure fournie, essayez d’utiliser une antenne AM extérieure vendue séparément.

Insérez la fiche du cordon d’alimentation dans une prise murale.

• Avant de brancher le cordon d’alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels. • La mise sous tension de l’ampli-tuner AV peut entraîner une surtension passagère pouvant se ressentir sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l’ampli-tuner AV sur un circuit différent. • N’utilisez pas de cordon d’alimentation autre que celui fourni avec l’ampli-tuner AV. Le cordon d’alimentation fourni est exclusivement destiné à être utilisé avec l’ampli-tuner AV et ne doit pas être utilisé avec un autre appareil. • Ne débranchez jamais le cordon d’alimentation de l’ampli-tuner AV lorsque l’autre extrémité est branchée sur une prise murale. Vous risqueriez de vous électrocuter. Commencez toujours par débrancher l’extrémité du cordon d’alimentation branchée à la prise murale, puis débranchez l’extrémité branchée à l’amplituner AV.

Mise sous tension et opérations de base

8ON/STANDBY Appuyez sur 8ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur 8RECEIVER sur la télécommande. L’ampli-tuner AV s’allume ainsi que l’écran d’informations.

Appuyez sur 8ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur 8RECEIVER sur la télécommande. L’ampli-tuner AV se met en mode veille. Pour éviter d’avoir un son trop fort lorsque vous allumez l’amplituner AV, baissez toujours le volume sonore avant d’éteindre l’appareil.

• L’indicateur HYBRID STANDBY peut s’allumer en fonction de l’état des paramètres (➔ page 51).

• Pour toute information complémentaire sur le réglage de l’alimentation, consultez « Mise en veille automatique » (➔ page 67).

■ Un fonctionnement parfait en quelques étapes simples (Configuration initiale)

Pour garantir un fonctionnement parfait, voici quelques étapes simples qui vous aideront à configurer l’amplituner AV avant que vous ne l’utilisiez pour la première fois. Ces réglages ne doivent être faits qu’une seule fois. Consultez « Configuration initiale » pour toute information complémentaire (➔ page 20). ■ La fenêtre « Mise à jour du firmware disponible » s’affiche. Lorsqu’une nouvelle version du micrologiciel est disponible, la fenêtre de notification « Mise à jour du firmware disponible » s’affiche. Cette notification n’apparaît que lorsque l’ampli-tuner AV est connecté à votre réseau domestique (➔ page 95). Pour exécuter la mise à jour du micrologiciel, suivre les instructions à l’écran. Utiliser les boutons q/w et ENTER sur l’ampli-tuner AV ou la télécommande pour choisir une des options. `Mettre à jour maintenant : Commence la mise à jour du micrologiciel. Se référer à « Mise à jour du logiciel » (➔ page 85). `Me le rappeler plus tard : La notification de mise à jour s’affichera à nouveau la prochaine fois que vous mettrez l’ampli-tuner AV sur ON. `Ne plus me le rappeler : Désactive la notification automatique de mise à jour. Conseil • La fenêtre de notification de mise à jour peut être activée ou rendue inactive via « Avis de mise à jour » (➔ page 68).

Mise sous tension et opérations de base

Configuration initiale

Sélection de la langue pour les menus

de configuration OSD Cette section explique les réglages que vous devez effectuer avant d’utiliser l’ampli-tuner AV pour la toute première fois. Un assistant d’installation s’affiche lors de la première utilisation pour vous permettre d’effectuer ces réglages.

Ce réglage détermine la langue utilisée pour les menus de configuration OSD. Consultez « Langue(Language) » dans « Configuration OSD » (➔ page 65).

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN.

• Un clic sur HOME fermera l’assistant d’installation. Pour redémarrer l’installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel »

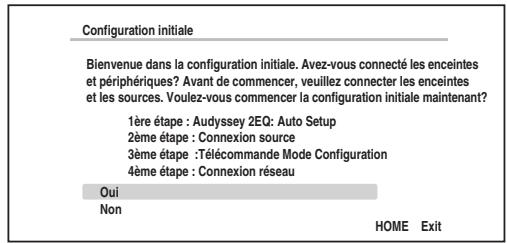

Après avoir sélectionné la langue pour les menus OSD, un

écran de bienvenue s’affiche. Configuration initiale Bienvenue dans la configuration initiale. Avez-vous connecté les enceintes et périphériques? Avant de commencer, veuillez connecter les enceintes et les sources. Voulez-vous commencer la configuration initiale maintenant? 1ère étape : Audyssey 2EQ: Auto Setup 2ème étape : Connexion source 3ème étape :Télécommande Mode Configuration 4ème étape : Connexion réseau Oui Non HOME Exit

Utilisez q/w sur l’ampli-tuner AV ou la télécommande pour choisir une des options, et ensuite appuyez sur ENTER.

` Oui : Poursuit avec « Audyssey 2EQ: Auto Setup ». ` Non : Ignore les réglages et termine l’installation initiale. L’assistant d’installation va sur « Terminer l’installation initiale » (➔ page 21). Pour redémarrer l’installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel » (➔ page 68).

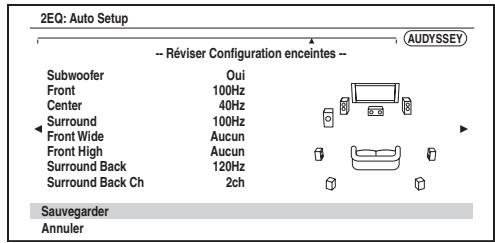

Audyssey 2EQ : Auto Setup

Cette étape permet la configuration automatique des enceintes.

Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER.

` Le faire maintenant : L’installation automatique des enceintes s’effectue en suivant les instructions à l’écran. Consultez l’étape 2 dans « Utilisation de la configuration automatique des enceintes » (➔ page 34). Lorsque ce réglage est terminé, l’assistant d’installation poursuit avec « Connexion source ». ` Le faire plus tard : Ignore ce réglage. Appuyez sur ENTER, puis passez à « Connexion source ».

Mise sous tension et opérations de base

Cette étape permet de vérifier les branchements des composants sources.

Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER.

`Oui, continuer : Effectue les vérifications. `No, ignorer : Ignore cette étape et passe à « Télécommande Mode Configuration ». Choisissez le sélecteur d’entrée pour lequel vous souhaitez vérifier le branchement et appuyez sur ENTER. L’image de la source correspondante doit s’afficher à l’écran accompagnée d’une invite de vérification.

Télécommande Mode Configuration

Dans cette étape, vous pouvez entrer les codes de la télécommandes pour les appareils que vous souhaiter faire fonctionner.

Lorsque vous y êtes invité, utilisez q/w pour sélectionner une option, puis appuyez sur ENTER.

`Oui : Confirme que la source est correctement affichée. `Non : Affiche un rapport d’erreurs. Suivez les instructions de dépannage et revérifiez la source. Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER. `Oui : Revient à l’étape 2. `Non, terminer la vérification : L’assistant d’installation poursuit avec « Télécommande Mode Configuration ».

Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER.

` Oui : Permet l’entrée du code de la télécommande. Consultez l’étape 5 de la « Recherche des codes de télécommande » (➔ page 74). ` No, ignorer : Ignore cette étape et passe à « Connexion réseau ». Lorsque vous avez terminé, sélectionnez une des options suivantes, puis appuyez sur ENTER. ` Oui, terminer : L’assistant d’installation poursuit avec « Connexion réseau ». ` Non, pas encore : Vous pouvez entrer d’autres codes de télécommande.

Suivez les instructions à l’écran pour effectuer une vérification du réseau.

La vérification est terminée lorsque le message « Connexion réussie. » s’affiche au centre de l’écran. Appuyez sur ENTER pour terminer l’installation initiale. Conseil • Si vous avez sélectionné « sans fil (Option) », vous devez configurer l’adaptateur sans fils disponible en option. Pour plus de détails, consultez le manuel d’instructions fourni avec votre adaptateur sans fils (UWF-1).

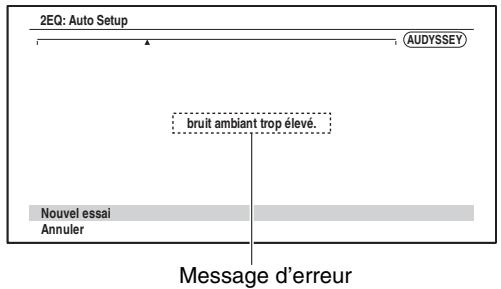

Si un message d’erreurs s’affiche, sélectionnez une des options suivantes, puis appuyez sur ENTER.

` Nouvel essai : Lance à nouveau la vérification. ` Non, le faire plus tard : Ignore cette étape et termine l’installation initiale. L’assistant d’installation va sur « Terminer l’installation initiale ».

Terminer l’installation initiale

Cette étape permet de terminer le processus d’installation initiale.

Cette étape permet de vérifier votre connexion réseau.

Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER.

` Oui : Effectue les vérifications. ` No, ignorer : Ignore cette étape et termine l’installation initiale.

Pour redémarrer l’installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel » (➔ page 68).

Mise sous tension et opérations de base

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Lecture depuis l’appareil raccordé

■ Utilisation à l’aide de la télécommande

INPUT SELECTOR Sélectionnez un mode d’écoute et profitez de la musique !

Consultez aussi : • « Utilisation des modes d’écoute » (➔ page 37)

■ Utilisation de l’ampli-tuner AV Boutons du sélecteur d’entrée

RECEIVER LISTENING MODE VOL q/w

Cette section décrit la procédure d’utilisation de la télécommande, sauf mention contraire.

MASTER VOLUME Boutons des modes d’écoute

Appuyez sur le bouton RECEIVER, puis sur le bouton INPUT SELECTOR.

Lancez la lecture sur l’appareil source.

Consultez aussi : • « Lecture à partir d’un iPod/iPhone via USB » (➔ page 24) • « Lecture à partir d’un périphérique USB » (➔ page 25) • « Écoute de la webradio vTuner » (➔ page 26) • « Enregistrer une autre radio en ligne » (➔ page 27) • « Lecture de fichiers musicaux à partir d’un serveur » (➔ page 28) • « Lecture distante » (➔ page 28) • « Lecture de fichiers musicaux à partir d’un dossier partagé » (➔ page 29) • « Écoute de la radio AM/FM » (➔ page 30) • « Lecture audio et vidéo à partir de sources différentes » (➔ page 33) • « Lecture sur iPod/iPhone via une station d’accueil Onkyo » (➔ page 72) • « Commande d’autres appareils » (➔ page 74)

Pour ajuster le volume, utilisez VOL q/w.

Utilisez les boutons du sélecteur d’entrée pour sélectionner la source d’entrée.

Lancez la lecture sur l’appareil source.

Sélectionnez un mode d’écoute et profitez de la musique !

Pour ajuster le volume, utilisez la commande

■ Économiseur d’écran

Si aucun signal vidéo n’est présent sur la source d’entrée actuelle et qu’aucune opération n’est effectuée au cours d’un laps de temps défini (trois minutes par défaut), un économiseur d’écran est activé automatiquement. Conseil • La durée jusqu’à ce que l’économiseur d’écran s’active peut être modifiée dans le paramètre « Économiseur d’écran » (➔ page 65). • L’écran reviendra à son état précédent si l’ampli-tuner AV est opéré.

Mise sous tension et opérations de base a TOP MENU Ce bouton permet d’afficher le menu principal pour chaque média ou service.

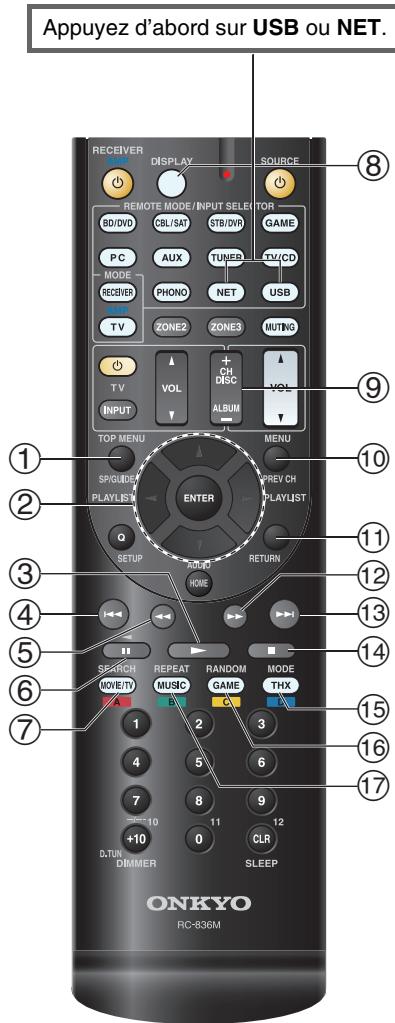

Commande du contenu de périphériques USB ou réseau

Appuyez d’abord sur USB ou NET.

b q/w et ENTER Ces boutons permettent d’accéder aux menus.

Ce bouton permet de parcourir les pages.

En mode standard (iPod/iPhone), ce bouton permet de sélectionner des listes de lecture.

Ce bouton permet de sélectionner le morceau suivant. n 2 Ce bouton permet d’arrêter la lecture. o MODE Vous pouvez passer du mode Standard au mode Étendu et vice-versa. p RANDOM Ce bouton permet d’utiliser la lecture aléatoire.

Ce bouton permet de commencer la lecture.

q REPEAT Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition.

Ce bouton permet de sélectionner le début du morceau en cours de lecture. Appuyer deux fois sur ce bouton permet de sélectionner le morceau précédent.

• Consultez « Commande d’autres appareils » pour le fonctionnement d’autres appareils (➔ page 74).

Ce bouton permet de revenir rapidement en arrière sur le morceau en cours.

• Les boutons que vous pouvez utiliser diffèrent en fonction des périphériques et des médias utilisés pour la lecture.

Ce bouton permet de mettre la lecture en pause. g SEARCH Vous pouvez basculer entre l’écran de lecture et l’écran de la liste pendant la lecture. h DISPLAY Ce bouton fait défiler en lecture les informations sur les morceaux. Appuyer sur ce bouton pendant que l’écran de liste est affiché pour retourner à l’écran de lecture. i ALBUM +/– En mode standard (iPod/iPhone), ce bouton permet de sélectionner des albums. j MENU Ce bouton permet d’afficher le menu des services de webradio. k RETURN Ce bouton permet de revenir au menu précédent. l 4 Ce bouton permet d’avancer rapidement sur le morceau en cours.

Mise sous tension et opérations de base

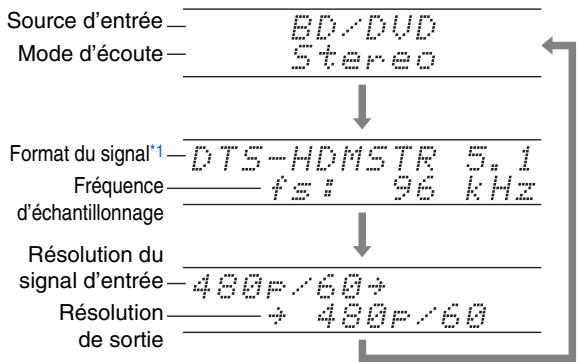

Description des icônes de l’afficheur

Cette section décrit les icônes qui s’affichent à l’écran de l’ampli-tuner AV pendant la lecture du support. Icône

Lecture à partir d’un iPod/iPhone via

Aléatoire Album aléatoire (iPod/iPhone)

Raccordez le câble USB fourni avec l’iPod/iPhone sur le port USB à l’avant de l’ampli-tuner AV.

Lors de la lecture du contenu de votre iPod/iPhone, le message « Connecting... » s’affiche à l’écran de l’ampli-tuner AV. Le témoin USB s’allume. Il clignote si l’ampli-tuner AV ne peut pas lire à partir de l’iPod/iPhone. Conseil • Lors de la connexion de votre iPod/iPhone à l’aide d’un câble USB, nous vous recommandons d’utiliser un câble USB d’origine d’Apple Inc.

Utilisez q/w pour sélectionner un dossier, puis appuyez sur ENTER pour l’ouvrir.

Conseil • Vous pouvez également utiliser les boutons q/w, ENTER et TUNING MODE situés sur le panneau avant. TUNING MODE vous permet de commuter entre les modes.

• La même opération peut être accomplie en choisissant

« USB » dans le menu principal.

Répéter un dossier (périphérique USB)

Appuyez à plusieurs reprises sur USB pour sélectionner l’entrée « USB(avant) ».

• Si vous voulez commander l’appareil à l’aide de votre iPod/iPhone ou de votre télécommande, appuyez plusieurs fois sur MODE pour passer en mode standard.

• Lorsque vous déconnectez l’iPod/iPhone, l’ampli-tuner AV enregistre le mode en cours. Cela signifie que si vous vous déconnectez lorsque vous êtes en mode Étendu (musique), l’ampli-tuner AV démarre en mode Étendu (musique) lors de la prochaine connexion à l’iPod/iPhone.

Appuyez à plusieurs reprises sur MODE pour commuter sur le mode Étendu (musique) ou mode

étendu (vidéo). Une liste du contenu de votre modèle d’iPod/iPhone s’affiche.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment lire des fichiers musicaux/vidéo sur un iPod/iPhone. Modèles d’iPod/iPhone compatibles Fait pour : iPod touch (1ère, 2ème, 3ème et 4ème génération), iPod classic, iPod nano (2ème, 3ème, 4ème, 5ème et 6ème génération), iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Utilisez q/w pour sélectionner un fichier musical/vidéo, puis appuyez sur ENTER ou 1 pour démarrer la lecture.

• Tant que le message « Connecting... » s’affiche à l’écran de l’ampli-tuner AV, ne déconnectez pas le câble USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB. • Si vous raccordez un iPod ou un iPhone au port USB, aucun son n’est reproduit par la prise du casque.

Mise sous tension et opérations de base

Commandes en mode Étendu (musique)

Les informations de contenu musical sont affichées (listes), et vous pouvez commander le contenu musical tout en regardant l’écran. Liste de l’écran supérieur : liste de lecture, artistes, albums, genres, morceaux, compositeurs, morceaux aléatoires, morceau en cours de lecture. Remarque • Dans ce mode, le contenu vidéo ne s’affiche pas, même s’il est entré à partir de la prise VIDEO placée sur le panneau avant de l’ampli-tuner AV.

Lecture à partir d’un périphérique USB Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment lire des fichiers musicaux à partir d’un périphérique USB (par exemple, des clés USB à mémoire flash et des lecteurs MP3). Consultez aussi : • « Fonctionnalités réseau/USB » (➔ page 95).

Appuyez à plusieurs reprises sur USB pour sélectionner l’entrée « USB(avant) » ou l’entrée

Branchez votre périphérique USB sur le port USB de l’ampli-tuner AV.

Le témoin USB s’allume. Il clignote si l’ampli-tuner AV ne peut pas lire sur le périphérique USB.

Une liste du contenu de votre périphérique s’affiche. Pour ouvrir un dossier, utilisez q/w pour le sélectionner, puis appuyez sur ENTER.

Utilisez q/w pour sélectionner un fichier musical, puis appuyez sur ENTER ou 1 pour démarrer la lecture.

Commandes en mode Étendu (vidéo)

Les informations de contenu vidéo sont affichées (listes), et vous pouvez commander le contenu vidéo tout en regardant l’écran. Liste de l’écran supérieur : Films, vidéos musicales, émissions de télévision, podcasts vidéo, locations. Remarque • Pour afficher le contenu vidéo de votre iPod/iPhone, raccordez-le au port USB et à la prise VIDEO située sur le panneau avant de l’ampli-tuner AV, à l’aide du câble AV composite Apple. • Selon le modèle et la génération de votre iPod/iPhone, il est possible que les éléments affichés varient et la prise en charge du mode Étendu (vidéo) n’est pas garantie.

Commandes en mode standard

Les informations de contenu ne s’affichent pas, mais peuvent être utilisées à l’aide de l’iPod/iPhone ou de la télécommande.

• Tant que le message « Connecting... » s’affiche à l’écran de l’ampli-tuner AV, ne déconnectez pas le câble USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB.

Mise sous tension et opérations de base

Écoute de la webradio vTuner

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 95). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Utilisez q/w pour sélectionner un programme, puis appuyez sur ENTER.

La lecture commence.

Le service de radio en ligne vTuner est un site portail qui présente des stations de radio du monde entier.

Vous pouvez rechercher des stations par catégorie comme le genre ou la localisation. l’ampli-tuner AV offre ce service préinstallé.

L’écran de service réseau s’affiche et le témoin NET s’allume. S’il clignote, vérifiez que le câble Ethernet est fermement branché sur l’ampli-tuner AV.

• Vous pouvez trouver des stations du même genre que celle que vous écoutez. Pendant la lecture, appuyez sur le bouton

MENU sur la télécommande, choisissez « Stations similaires à celle-ci » et appuyez sur la touche ENTER.

Ajouter à My Favorites

Le programme choisi sera ajouté à « My Favorites » sur l’écran de service réseau, qui apparaît en appuyant sur la touche NET de la télécommande. 1. Appuyez sur la touche MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion. 2. Utilisez q/w pour sélectionner « Ajouter à My Favorites », puis appuyez sur ENTER. 3. Utilisez q/w/e/r pour sélectionner « OK », puis appuyez sur ENTER. Conseil • Vous pouvez renommer les stations enregistrées dans « My Favorites » (➔ page 27).

• La même opération peut être accomplie en choisissant

« Service réseau » dans le menu principal.

■ Ajout des stations de la webradio vTuner aux favoris

Il y a deux façons d’enregistrer des stations spécifiques de radio en ligne (programmes) vTuner.

Ajout de la vTuner Internet Radio à mes favoris

Choisissez « vTuner Internet Radio » et appuyez sur ENTER pour afficher le dossier « Favoris » qui apparaît sur le même écran que « Genres », « Pays », etc. C’est là que vos signets préférés de radio en ligne seront sauvegardés. Pour enregistrer vos stations préférées en utilisant un ordinateur, vous devez brancher votre ordinateur sur le même réseau que l’ampli-tuner AV. Entrez le numéro d’identification (adresse MAC) de votre unité sur le portail http://onkyo.vtuner.com/. Vous pouvez ensuite enregistrer vos programmes de radio préférés. Le numéro d’identification est affiché dans la partie inférieur du menu principal « vTuner Internet Radio » et l’adresse MAC de l’ampli-tuner AV apparaît sur « Réseau » du menu de configuration (➔ page 67).

Utilisez q/w/e/r pour sélectionner « vTuner

Internet Radio », puis appuyez sur ENTER.

Mise sous tension et opérations de base

Enregistrer une autre radio en ligne

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 95). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Les URL des radios en ligne aux formats suivants sont prises en charge : PLS, M3U et podcasts (RSS). Cependant, selon le type de données ou de format audio utilisé par la radio en ligne, vous pouvez ne pas être en mesure d’écouter certaines stations. Pour écouter les autres stations de radio en ligne, vous devez enregistrer votre station dans « My Favorites » de l’écran de service réseau, comme décrit ci-dessous. Remarque • Les services disponibles peuvent varier en fonction de la région. Consultez les instructions séparées pour toute information complémentaire.

Choisissez « Réseau » dans le menu d’installation pour vérifier votre adresse IP (➔ page 68).

Notez bien l’adresse IP.

Sur votre ordinateur, ouvrez votre navigateur Web.

Saisissez l’adresse IP de l’ampli-tuner AV dans la barre d’adresses (URL) du navigateur.

Si vous utilisez Internet Explorer®, vous pouvez également entrer l’URL en choisissant « Open... » dans le menu « File ». Les informations sur l’ampli-tuner AV sont alors affichées sur votre navigateur internet (configuration Web).

Cliquez sur « Sauvegarder » pour enregistrer la station de radio en ligne.

La station de radio en ligne est alors ajoutée à « My Favorites ». Pour écouter la station enregistrée, appuyez sur NET et ensuite choisissez « My Favorites » sur l’écran de service réseau. Une liste des stations de radio en ligne enregistrées apparaît. Choisissez celle que vous avez enregistrée et appuyez sur ENTER.

Modifier la disposition de l’icône sur l’écran de service réseau

La disposition des icônes peut être personnalisée en passant d’une position à l’autre sur l’écran de service réseau. Vous devez brancher votre téléviseur sur la sortie HDMI (HDMI OUT MAIN) pour effectuer les réglages à l’écran suivants.

• Si vous souhaitez ajouter une nouvelle station, directement à partir de « My Favorites », sélectionnez un slot vide dans la liste et appuyez sur MENU. Sélectionnez ensuite « Créer une nouvelle station » et appuyez sur « ENTER ». Une nouvelle pression sur ENTER permettra d'afficher l'écran de saisie des caractères. Utilisez le clavier pour entrer le nom de la station et l'URL respectivement, puis appuyez sur ENTER. • Si vous voulez effacer une station enregistrée dans la liste « My Favorites » , appuyez sur MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion. Utilisez ensuite q/w pour sélectionner « Supprimer de My Favorites », puis appuyez sur ENTER. Vous pouvez également effacer des stations de la configuration Web. • Si vous voulez renommer une station, choisissez la station et appuyez sur MENU. Utilisez ensuite q/w pour sélectionner « Renommer cette station », puis appuyez sur ENTER. • Vous pouvez enregistrer jusqu’à 40 stations de radio en ligne.

Cliquez sur l’onglet « My Favorites » et entrez le nom de la station de radio en ligne et l’URL.

L’écran de service réseau s’affiche et le témoin NET s’allume. S’il clignote, vérifiez que le câble Ethernet est fermement branché sur l’ampli-tuner AV. Conseil • La même opération peut être accomplie en choisissant « Service réseau » dans le menu principal.

Appuyez sur le MODE/D (bleu) de la télécommande.

Utilisez q/w/e/r pour sélectionner une icône à déplacer, puis appuyez sur ENTER.

Utilisez q/w/e/r pour sélectionner une autre icône de destination, puis appuyez sur ENTER.

Les deux icônes commutent leur position et le message « Completed! » apparaît.

Mise sous tension et opérations de base

Lecture de fichiers musicaux à partir d’un serveur

Utilisez q/w pour sélectionner un élément, puis appuyez sur ENTER ou 1 pour démarrer la lecture.

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 95). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Démarrez votre ordinateur ou serveur multimédia.

• Selon le serveur multimédia, il est possible que

5/4/3 ne fonctionne pas. • Si le message « Pas d’élément. » s’affiche, aucune information ne peut être récupérée sur le serveur. Dans ce cas, contrôlez les connexions de votre serveur, de votre réseau et de l’ampli-tuner AV.

L’écran de service réseau s’affiche. Le témoin NET s’allume. S’il clignote, vérifiez la connexion réseau. Conseil • La même opération peut être accomplie en choisissant « Service réseau » dans le menu principal.

Utilisez q/w/e/r pour sélectionner « DLNA », puis appuyez sur ENTER.

Cette section explique comment configurer Windows

Media Player 11 de façon à ce que l’ampli-tuner AV puisse lire les fichiers musicaux enregistrés sur votre ordinateur.

Utilisez q/w pour sélectionner un serveur, puis appuyez sur ENTER.

Le menu s’affiche selon les fonctions du serveur. Remarque • La fonction de recherche ne fonctionne pas avec des serveurs multimédia qui ne prennent pas en charge cette fonction. • Les photos et les films stockés sur un serveur multimédia ne peuvent pas être accédés depuis l’ampli-tuner AV. • En fonction des paramètres de partage du serveur multimédia, il est possible que l’ampli-tuner AV ne soit pas en mesure d’accéder au contenu. Consultez le manuel d’utilisation du serveur multimédia.

• Windows Media Player 11 peut être téléchargé gratuitement sur le site Internet de Microsoft.

Cette section explique comment lire des fichiers musicaux

à partir d’un ordinateur ou d’un serveur multimédia par l’intermédiaire de l’ampli-tuner AV (lecture depuis un serveur).

Cliquez sur « OK » pour fermer la boîte de dialogue.

Ceci termine la configuration de Windows Media Player 11. Vous pouvez maintenant lire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 11 par l’intermédiaire de l’ampli-tuner AV.

Démarrez Windows Media Player 11.

Dans le menu « Library », sélectionnez « Media Sharing ». La boîte de dialogue « Media Sharing » apparaît.

Cochez la case « Share my media » et cliquez sur

« OK ». Une liste des périphériques compatibles s’affiche.

Sélectionnez l’ampli-tuner AV dans la liste, puis cliquez sur « Allow ».

L’icône correspondante sera cochée.

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 95). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

La lecture à distance signifie que vous pouvez lire des fichiers musicaux stockés sur un serveur multimédia ou un ordinateur avec l’ampli-tuner AV en utilisant le dispositif de commande sur le réseau domestique.

Configuration de Windows Media Player 12

Cette section explique comment configurer Windows Media Player 12 de façon à ce que l’ampli-tuner AV puisse lire les fichiers musicaux enregistrés sur votre ordinateur.

Démarrez Windows Media Player 12.

Mise sous tension et opérations de base

Dans le menu « Stream », sélectionnez « Turn on media streaming ».

Une boîte de dialogue apparaît.

• Si le streaming multimédia est déjà activé, cliquez sur « More streaming options... » dans le menu « Stream » affichera une liste des appareils de lecture connectés au réseau. Vous pouvez ignorer l’étape 3.

Déplacez votre curseur et cliquez sur « Turn on media streaming ».

Une liste de serveurs multimédia s’affiche. La formulation peut légèrement varier en fonction de l’emplacement du réseau. Dans les « Media streaming options », choisir l’ampli-tuner AV et confirmer qu’il est configuré sur « Allow ». Cliquez sur « OK » pour fermer la boîte de dialogue. Ceci termine la configuration de Windows Media Player 12. Vous pouvez maintenant lire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 12. Conseil • Dans le menu « Stream » confirmez que « Allow remote control of my Player... » est sélectionné.

Utilisation de la lecture distante

Allumez l’ampli-tuner AV.

Démarrez Windows Media Player 12. Pour activer la lecture à distance, vous devez d’abord configurer Windows Media Player 12.

Sous Windows Media Player 12, cliquez avec le bouton droit sur un fichier musical.

Le menu du clic droit s’affiche. • Pour sélectionner un autre serveur multimédia, sélectionnez le support de votre choix dans le menu « Other Libraries » de Windows Media Player 12.

Choisissez l’ampli-tuner AV dans « Remote playback ».

La fenêtre « Play to » s’affiche et la lecture de l’amplituner AV démarre. Des opérations sont réalisables pendant la lecture à distance à partir de la fenêtre « Play to » Windows 7 de votre ordinateur. Un écran de lecture sera affiché sur le téléviseur raccordé. Réglage du volume. Vous pouvez régler le volume au moyen de la barre de volume dans la fenêtre « Remote playback ». Le niveau de volume maximum par défaut est de 82 (0 dB). Si vous souhaitez modifier ceci, saisissez la valeur à partir de configuration Web dans votre navigateur. Consultez l’étape 3 « Enregistrer une autre radio en ligne » pour les détails (➔ page 27). Il est possible que la valeur du volume de la fenêtre à distance et la valeur du volume de l’ampli-tuner AV ne correspondent pas. Les réglages que vous apportez au volume de l’amplituner AV ne sont pas reflétés dans la fenêtre « Remote playback ».

• La lecture à distance ne peut pas être utilisée dans les cas suivants : – Les services réseau sont en cour d’utilisation. – Le contenu est lu à partir d’un périphérique USB ou iPod/iPhone. – Les zones sont activées.

Lecture de fichiers musicaux à partir d’un dossier partagé

Cette section explique comment lire des fichiers musicaux sur un ordinateur ou un NAS (Network Attached Storage) par l’intermédiaire de l’ampli-tuner AV.

Installation de Windows 7

■ Définition des options de partage

Sélectionnez « Choose homegroup and sharing options » sur le panneau de configuration.

Conseil • Si cette option n’est pas disponible, vérifiez que « View by: » est réglé sur « Category ».

Sélectionnez « Change advanced sharing settings ».

Sélectionnez « Save changes » et cliquez sur « OK » sur l’écran de confirmation.

Sous « Home or Work », vérifiez que les éléments suivants sont sélectionnés :

« Turn on network discovery », « Turn on file and printer sharing », « Turn on sharing so anyone with network access can read and write files in the Public folders » et « Turn off password protected sharing ».

Mise sous tension et opérations de base

■ Création d’un dossier partagé

Cliquez à droite sur le dossier que vous souhaitez partager.

Sélectionnez « Properties ».

Cochez la case « Share this folder » et cliquez sur

Sous « Network File and Folder Sharing », sélectionnez « Share ».

Sélectionnez, puis ajoutez « Everyone » à partir du menu déroulant et cliquez sur « Share ».

Dans l’onglet « Sharing », sélectionnez « Advanced

• Grâce à ce paramètre, chaque personne est autorisée à accéder au dossier. Si vous souhaitez attribuer un nom d’utilisateur et un mot de passe au dossier, définissez les paramètres correspondants pour « Permissions » dans « Advanced Sharing » de l’onglet « Sharing ». • Vérifiez que le paramètre « Workgroup » est correctement défini.

Lecture de fichiers musicaux à partir d’un dossier partagé

Écoute de la radio AM/FM Afin de pouvoir profiter des médias personnels, vous devez tout d’abord créer un dossier partager sur votre ordinateur.

Cette section décrit la procédure à l’aide des boutons du panneau avant, sauf mention contraire.

• La même opération peut être accomplie en choisissant « Service réseau » dans le menu principal.

Utilisez q/w/e/r pour sélectionner « Home

Media », puis appuyez sur ENTER.

Utilisez q/w pour sélectionner un serveur, puis appuyez sur ENTER.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez mémoriser vos stations préférées parmi les stations préréglées afin de pouvoir y accéder plus rapidement. Vous pouvez également changer le pas de fréquence (➔ page 65).

Appuyez sur TUNER pour sélectionner « AM » ou

« FM ». Dans cet exemple, nous avons sélectionné FM. Bande

• Le nom du serveur de votre ordinateur est affiché sur l’écran des propriétés de l’ordinateur.

Utilisez q/w pour sélectionner le dossier partagé de votre choix, puis appuyez sur ENTER.

Lorsqu’un nom d’utilisateur et un mot de passe vous sont demandés, entrez les informations de connexion nécessaires.

• Lors de l’utilisation de NAS (Network Attached Storage), consultez le manuel d’utilisation fourni avec votre unité NAS.

Appuyez sur RECEIVER, puis sur NET de la télécommande.

L’écran de service réseau s’affiche. Le témoin NET s’allume. S’il clignote, vérifiez la connexion réseau.

• Les informations de connexion resteront enregistrées pour la prochaine fois où vous vous reconnecterez. • Les informations de connexion sont celles qui ont été définies dans le compte utilisateur lors de la création du dossier de partage.

Utilisez q/w pour sélectionner un fichier musical, puis appuyez sur ENTER ou sur 1.

La lecture du fichier sélectionné démarre.

(L’affichage peut être différent d’un pays à l’autre.)

Mise sous tension et opérations de base

■ Mode de recherche automatique

■ Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

Appuyez sur TUNING MODE de manière que l’indicateur AUTO s’allume sur l’écran de l’amplituner AV.

Appuyez sur TUNING q/w.

La recherche s’arrête lorsque le tuner détecte une station de radio.

Recherche de stations de radio

Lorsque le tuner a détecté une station, l’indicateur

TUNED s’allume. Lorsque le tuner a détecté une station FM stéréo, l’indicateur FM STEREO s’allume à l’écran, comme indiqué.

• Recherche de stations FM stéréo à faible signal Si le signal émis par une station FM stéréo est faible, il peut parfois être impossible d’obtenir une bonne réception. Dans ce cas, passez en mode de recherche manuelle et écoutez la station en mode mono.

■ Recherche manuelle

En mode de recherche manuelle, les stations FM sont diffusées en mono.

Appuyez sur TUNING MODE de manière à ce que l’indicateur AUTO s’éteigne sur l’écran de l’amplituner AV.

Appuyez et maintenez enfoncé TUNING q/w.

La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Appuyez à plusieurs reprises sur TUNER de la télécommande pour sélectionner « AM » ou « FM », suivi de D.TUN.

Appuyez à nouveau sur MEMORY pour mémoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station préréglée cesse de clignoter. Répétez cette procédure pour chacune de vos stations de radio AM/FM préférées.

■ Sélection de stations préréglées

(L’affichage peut être différent d’un pays à l’autre.)

TUNED AUTO FM STEREO

Vous avez 8 secondes pour saisir la fréquence de la station de radio à l’aide des boutons numérotés.

Par exemple, pour atteindre la fréquence 87,5 (FM), appuyez successivement sur les boutons 8, 7, 5 ou 8, 7, 5, 0. Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Pour sélectionner une station préréglée, utilisez

PRESET e/r sur l’ampli-tuner AV ou CH +/– sur la télécommande. Conseil • Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station préréglée.

Pré-réglage de stations de radio AM/FM

■ Suppression d’une station préréglée

Vous pouvez mémoriser jusqu’à 40 stations de radio

AM/FM préférées sous forme de stations préréglées.

Sélectionnez la station préréglée que vous souhaitez supprimer.

Consultez la section précédente.

Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE.

La station préréglée est supprimée et son numéro disparaît de l’afficheur de l’ampli-tuner AV.

Recherchez la station de radio AM/FM que vous souhaitez mémoriser parmi les stations préréglées.

Consultez la section précédente.

Le numéro de station préréglée clignote.

(L’affichage peut être différent d’un pays à l’autre.)

Pendant que le numéro de station préréglée clignote

(environ 8 secondes), sélectionnez un numéro de station préréglée de 1 à 40 à l’aide de PRESET e/r.

Mise sous tension et opérations de base

Utilisation du RDS (sauf les modèles nordaméricains)

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS. Lorsque le tuner a détecté une station RDS, l'indicateur RDS s’allume. Lorsque la station diffuse des informations textuelles, le texte peut être affiché.

• Dans certains cas, les caractères affichés sur l’ampli-tuner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l’afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s’agit pas d’un problème de fonctionnement. • Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s’afficher par intermittence, voire ne pas s’afficher du tout.

Appuyez sur ENTER lorsqu’une station que vous souhaitez écouter a été détectée.

Si aucune station n’a été trouvée, le message « Not Found » apparaît.

■ Écoute d’informations routières (TP)

■ Affichage d’informations textuelles (RT)

Vous pouvez rechercher des stations diffusant des informations routières.

■ Que signifie RDS ?

RDS signifie Radio Data System ; il s’agit d’une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l’Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l’utilisent. Outre le fait d’afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

Appuyez trois fois sur RT/PTY/TP.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparaît sur l’afficheur de l’ampli-tuner AV. Si « TP » apparaît sans crochets, cela signifie que la station en question ne diffuse pas d’informations routières.

L’ampli-tuner AV prend en charge quatre types d’informations RDS :

PS (Program Service) Ce service permet d’afficher le nom de la station lorsqu’une station RDS diffusant des informations PS est détectée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes. RT (Radio Text) Ce service permet au tuner d’afficher du texte à l’écran de l’ampli-tuner AV lorsqu’il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante. PTY (Program Type) Vous permet de rechercher des stations de radio RDS par type. TP (Traffic Program) Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière.

■ Recherche de stations par type (PTY)

Appuyez sur ENTER pour rechercher une station diffusant des informations routières.

L’ampli-tuner AV cherche jusqu’à ce qu’il trouve une station diffusant des informations routières. Si aucune station n’a été trouvée, le message « Not Found » apparaît.

Appuyez une fois sur RT/PTY/TP.

Les informations textuelles défilent sur l’afficheur de l’ampli-tuner AV. Remarque • Le message « Waiting » peut apparaître pendant que l’ampli-tuner AV attend les informations textuelles. • Si le message « No Text Data » apparaît sur l’afficheur, aucune information textuelle n’est disponible.

Vous pouvez rechercher des stations de radio par type.

Appuyez deux fois sur RT/PTY/TP.

Le type de programme en cours de diffusion apparaît sur l’afficheur de l’ampli-tuner AV.

Utilisez PRESET e/r pour sélectionner le type de programme que vous recherchez.

Consultez le tableau figurant plus loin dans ce chapitre.

Appuyez sur ENTER pour commencer la recherche.

L’ampli-tuner AV cherche jusqu’à ce qu’il trouve une station correspondant au type que vous avez indiqué. Puis il s’arrête brièvement avant de continuer la recherche.

Mise sous tension et opérations de base

Types de programmes RDS (PTY) Type

Sciences et technologie

Rock M Musique grand public

Easy M Musique classique légère

Light M Musique classique

Programmes pour enfants

Nation M Anciens tubes

Lecture audio et vidéo à partir de sources différentes

Vous pouvez écouter de l’audio en provenance d’une source d’entrée tout en visionnant une vidéo qui provient d’une source différente. Cette fonction repose sur le fait que lorsqu’une source d’entrée purement audio (PC, TV/CD, PHONO) est sélectionnée, la source d’entrée vidéo n’est pas modifiée. La procédure suivante vous montre comment écouter une source audio en provenance d’un lecteur de CD branché au TV/CD IN tout en visionnant une source vidéo qui provient d’un lecteur Bluray/DVD branché au BD/DVD.

Démarrez la lecture à partir du lecteur de disque

Blu-ray/DVD ou CD. Vous pouvez maintenant lire votre disque Bluray/DVD tout en écoutant votre CD.

La sortie audio passe sur la source CD, mais la vidéo du BD/DVD précédemment sélectionnée reste inchangée.

Mise sous tension et opérations de base

Utilisation des fonctions de base

Utilisation de la configuration automatique des enceintes À l’aide du micro calibré fourni, Audyssey 2EQ® détermine automatiquement le nombre d’enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d’écoute principale. Audyssey 2EQ élimine ensuite la distorsion causée par l’acoustique de la pièce en détectant les problèmes d’acoustique de la pièce au niveau de la zone d’écoute tant en termes de fréquence que de durée. Ceci permet d’obtenir ainsi un son clair et bien équilibré. Audyssey 2EQ peut être utilisé avec Audyssey Dynamic EQ® et Audyssey Dynamic Volume® (➔ pages 59, 60). Raccordez et mettez toutes vos enceintes en place avant d’utiliser cette fonction. Audyssey 2EQ vous offre deux méthodes de mesure : « Démarrage rapide Audyssey » et « Étalonnage complet Audyssey 2EQ ». • « Démarrage rapide Audyssey » utilise la mesure à partir d’une position pour procéder uniquement au réglage de l’enceinte. • « Étalonnage complet Audyssey 2EQ » utilise la mesure à partir de trois positions pour corriger la réponse de la pièce en plus du réglage de l’enceinte. Plus le nombre d’emplacements de mesure est élevé, meilleur sera l’environnement d’écoute. Nous recommandons d’utiliser les mesures à partir de trois emplacements pour créer le meilleur environnement d’écoute. Le démarrage rapide prend 2 minutes et l’étalonnage complet prend 10 minutes. Le temps de mesure total varie en fonction du nombre d’enceintes.

Pour créer un environnement sonore digne d’une salle de cinéma, Audyssey 2EQ effectue des mesures à un maximum de trois positions dans la zone d’écoute. À l’aide d’un trépied, positionnez le micro à la hauteur des oreilles d’un auditeur assis, la pointe du micro orientée vers le plafond. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats. a Première position de mesure Également appelée Position d’écoute principale, cette position désigne la position centrale où l’auditeur s’assoit lorsqu’il se trouve dans la zone d’écoute. Audyssey 2EQ utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale pour le subwoofer. b Deuxième position de mesure Le côté droit de la zone d’écoute. c Troisième position de mesure Le côté gauche de la zone d’écoute. La distance entre les positions a à b et a à c doit être d’au moins 1 mètre.

a à c : Position d’écoute

• Veillez à ce que la pièce soit la plus silencieuse possible. Les bruits de fond et des interférences radio (RFI) peuvent perturber les mesures de la pièce. Fermez les fenêtres, éteignez les téléviseurs, radios, climatiseurs, éclairages fluorescents, appareils électroménagers, variateurs de lumière et autres appareils. Éteignez votre téléphone portable (même si vous ne l’utilisez pas) ou placez-le à distance des autres appareils audio électroniques. • Le microphone capte des tonalités d’essai émises par chaque enceinte pendant que Audyssey 2EQ exécute les fonctions de correction de la pièce et de configuration automatique des enceintes. • Les fonctions Correction de pièce et Configuration des enceintes Audyssey 2EQ ne peuvent pas être utilisées si un casque est branché.

Mise sous tension et opérations de base

Allumez l’ampli-tuner AV et le téléviseur qui y est raccordé.

Sur le téléviseur, sélectionnez l’entrée à laquelle l’ampli-tuner AV est raccordé.

Réglez le micro de configuration des enceintes sur la Position d’écoute principale a et branchez-le sur la prise SETUP MIC.

Micro de configuration des enceintes

Le menu de configuration des enceintes apparaît.

Remarque • Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Correction de pièce et configuration des enceintes Audyssey 2EQ® démarre. Des tonalités d’essai sont émises par chaque enceinte pendant qu’Audyssey 2EQ corrige la pièce et configure les enceintes. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro. Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes Audyssey 2EQ, sauf si vous souhaitez annuler ces dernières. Si vous sélectionnez « Démarrage rapide Audyssey », vous accéderez à l’étape 8. Placez le micro de configuration des enceintes sur la position suivante, puis appuyez sur ENTER. Audyssey 2EQ effectue quelques mesures supplémentaires. Cette opération peut nécessiter quelques minutes. Lorsque vous y êtes invité, répétez l’étape 6. Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER. 2EQ: Auto Setup

Lorsque vous avez terminé les réglages, appuyez sur ENTER.

AUDYSSEY Type d’enceintes(avant)

Zone 2 amplifiée Zone 3 amplifiée

Procédez à « Config. d’enceintes » en fonction de la configuration de vos enceintes :

– Type d’enceintes(avant) (➔ page 54) – Zone 2 amplifiée (➔ page 54) – Zone 3 amplifiée (➔ page 54)

Utilisez q/w pour sélectionner « Démarrage rapide

Audyssey » ou « Étalonnage complet Audyssey 2EQ », puis appuyez sur ENTER.

100Hz 40Hz 100Hz Aucun Aucun 120Hz 2ch

` Sauvegarder : Permet d’enregistrer les réglages calculés et de quitter la configuration automatique des enceintes et la correction de pièce d’Audyssey 2EQ. ` Annuler : Annuler la correction de pièce et de configuration des enceintes d’Audyssey 2EQ.

• Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant e/r.

Utilisez q/w pour sélectionner une cible, et utilisez e/r pour modifier le réglage.

Une fois les résultats d’Audyssey 2EQ enregistrés, le menu affiche les réglages « Audyssey » (➔ page 59), « Dynamic EQ » (➔ page 59), « Dynamic Volume » (➔ page 60). Remarque • Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n’est pas possible de sélectionner « Audyssey ». • Ces réglages sont appliqués à tous les sélecteurs d’entrée.

Débranchez le micro de configuration des enceintes.

• Vous pouvez annuler la correction de pièce et de configuration des enceintes d’Audyssey 2EQ à tout moment en débranchant le micro de configuration. • Ne branchez ou ne débranchez aucune enceinte pendant la procédure de correction de pièce ou de configuration des enceintes d’Audyssey 2EQ. • Si l’ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions Correction de pièce et de configuration des enceintes d’Audyssey 2EQ. • Les modifications apportées à la pièce après la correction de pièce et de configuration des enceintes d’Audyssey 2EQ nécessitent que vous l’exécutiez à nouveau, les caractéristiques de la pièce ayant changé.

Mise sous tension et opérations de base

Pendant les procédures de correction de pièce et de configuration des enceintes d’Audyssey 2EQ®, l’un des messages d’erreur suivants peut apparaître. 2EQ: Auto Setup AUDYSSEY

bruit ambiant trop élevé.

Modification manuelle de la configuration des enceintes

Vous pouvez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes d’Audyssey 2EQ. Consultez aussi : • « Configuration d’enceintes » (➔ page 54) • « Distance des enceintes » (➔ page 55) • « Calibrage du niveau » (➔ page 55) • « Réglages d’égalisation » (➔ page 56) Remarque

` Nouvel essai : Réessayez. ` Annuler : Annuler la correction de pièce et configuration des enceintes d’Audyssey 2EQ. • bruit ambiant trop élevé. Le bruit de fond est trop important. Éliminez la source du bruit et réessayez. • Erreur de configuration des enceintes! Le nombre d’enceintes détectées est différent de celui de la première mesure. Vérifiez le branchement des enceintes. • Erreur d’écriture! Le message suivant apparaît en cas d’échec de l’enregistrement. Essayez à nouveau d’enregistrer. Si ce message apparaît après 2 ou 3 tentatives, contactez votre revendeur Onkyo. • Erreur de détection d’enceinte Ce message apparaît si l’une des enceintes n’est pas détectée. « Non » signifie qu’aucune enceinte n’a été détectée. Conseil • Consultez « Configuration des enceintes » pour les réglages appropriés (➔ page 11).

• Remarque : THX recommande que les enceintes principales

THX soient réglées sur « 80Hz(THX) ». Si vous configurez vos enceintes à l’aide de la correction de pièce et configuration des enceintes Audyssey 2EQ, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz(THX) » (➔ page 54). • Parfois, en raison de la complexité électrique des subwoofers et de l’interaction avec la pièce, THX recommande de régler manuellement le niveau et la distance du subwoofer. • Parfois, en raison de l’interaction avec la pièce, vous pouvez observer des résultats inégaux lors du réglage du niveau et/ou de la distance des enceintes principales. Si ceci se produit, THX conseille de les régler manuellement.

Utilisation d’un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu’il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu’il ne soit pas détecté par les fonctions Correction de pièce et Configuration des enceintes d’Audyssey 2EQ. Si le « Subwoofer » apparaît sur l’écran « Réviser Configuration enceintes » comme « Non », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes d’Audyssey 2EQ. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détection risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d’un filtre passe-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d’instructions de votre subwoofer pour toute information complémentaire.

Mise sous tension et opérations de base

Utilisation des modes d’écoute

Sélection des modes d’écoute Consultez « À propos des modes d’écoute » pour toute information complémentaire sur les modes d’écoute. ■ Boutons des Modes d’écoute Appuyez d’abord sur RECEIVER.

MUSIC MOVIE/TV PURE AUDIO GAME THX Bouton MOVIE/TV Ce bouton permet de sélectionner les modes d’écoute destinés aux films et à la télévision.

Bouton MUSIC Ce bouton permet de sélectionner les modes d’écoute destinés à la musique. Bouton GAME Ce bouton permet de sélectionner les modes d’écoute destinés aux jeux vidéo. Bouton THX Ce bouton permet de sélectionner les modes d’écoute THX. Bouton et voyant PURE AUDIO Ce bouton permet de sélectionner le mode d’écoute Pure Audio. Lorsque ce mode est sélectionné, l’écran de l’ampli-tuner AV et le circuit vidéo analogique sont désactivés. Seuls les signaux vidéo provenant de l’entrée HDMI peuvent être reproduits depuis la sortie HDMI. Le voyant s’allume lorsque ce mode est sélectionné. Une nouvelle pression sur ce bouton permet de revenir au mode d’écoute précédent. • Les modes d’écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur de disque Blu-ray/DVD est raccordé à l’ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI). • Les modes d’écoute que vous pouvez sélectionner dépendent du format du signal d’entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (➔ page 45). • Lorsqu’un casque est branché, vous pouvez sélectionner les modes d’écoute suivants : Pure Audio, Mono, Direct et Stereo.

À propos des modes d’écoute

Les modes d’écoute de l’ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant. ■ Notes explicatives

de gh a b Enceintes avant c Enceinte centrale d e Enceintes surround f Subwoofer(s) g h Enceintes surround arrière i j Enceintes hautes avant k l Enceintes avant larges

Mise sous tension et opérations de base

Disposition des enceintes L’illustration indique les enceintes activées pour chaque canal. Consultez « Configuration d’enceintes » pour l’installation des enceintes (➔ page 54). SP (disposition des enceintes)

Boutons des modes d’écoute

Les formats audio suivants sont pris en charge par les modes d’écoute.

A Il s’agit d’un son mono (monophonique).

S Il s’agit d’un son stéréo (stéréophonique). Deux canaux de signaux indépendants sont reproduits via deux enceintes.

D Il s’agit d’un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d’un sixième canal subwoofer (appelé canal point un).

F Il s’agit d’un son surround 7.1 canaux. Il s’agit d’une amélioration supplémentaire du son 5.1 canaux, grâce à deux enceintes supplémentaires qui offrent une meilleure enveloppe sonore et un positionnement plus précis des sons.

G Il s’agit d’un son surround DTS-ES. Ce système surround peut produire un sixième canal discret ou

à encodage matriciel à partir d’un support existant encodé en DTS 5.1.

H Il s’agit d’un son surround Dolby Digital EX. Il offre un canal surround arrière central à partir de sources 5.1 canaux.

Une pression répétée sur RECEIVER, puis sur SP

(disposition des enceintes) vous permet de sélectionner les enceintes que vous voulez utilisez : enceintes avant hautes, avant larges ou surround arrière. Toutefois, les enceintes disponibles dépendent des réglages de la « Configuration d’enceintes » (➔ page 54).

Mise sous tension et opérations de base

■ Modes d’écoute DSP exclusifs d’Onkyo Mode d’écoute

Adapté à la musique classique et à l’opéra, ce mode met en avant les canaux surround afin d’élargir l’image stéréo et simule la réverbération naturelle d’une grande salle.

Source Disposition d’entrée des enceintes

A CN S D F Parfait pour les instruments acoustiques, les G paroles et le jazz, ce mode souligne l’image H stéréo avant, ce qui donne l’impression d’être juste devant la scène.

Source Disposition d’entrée des enceintes

Avec ce mode, vous pouvez bénéficier d’un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont les sons atteignent les oreilles gauche et droite de l’auditeur. Il se peut que le résultat ne soit pas satisfaisant s’il y a trop de réverbération. Nous vous recommandons donc d’utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.

Adapté à la musique rock ou pop, ce mode d’écoute crée un champ sonore vivant doté d’une puissante image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.

Ce mode ajoute une acoustique réaliste aux émissions de télévision produites en studio, renforce les effets surround de l’intégralité du son et rend les voix plus claires. Dans ce mode, le son donne une sensation spectaculaire d’atmosphère similaire au mode Orchestra. Dans ce mode l’emplacement sonore est distinct avec une accentuation des graves. Dans ce mode, la pression sonore est accentuée pour accroître la sensation de direct. Dans ce mode, la réverbération est augmentée et l’emplacement sonore légèrement réduit. Idéal pour la musique d’ambiance, ce mode emplit la totalité de la zone d’écoute d’un son stéréo provenant des enceintes avant, surround et surround arrière.

XCN Dans ce mode, toutes les enceintes produisent le même son en mono : ainsi, le son que vous entendez est le même quel que soit l’endroit de la pièce où vous vous trouvez.

Mise sous tension et opérations de base

■ Modes d’écoute Mode d’écoute

Source Disposition d’entrée des enceintes

Dans ce mode, l’afficheur et le circuit vidéo sont éteints, ce qui limite au maximum les sources de parasites et permet d’obtenir une restitution audio haute fidélité irréprochable.

(Le circuit vidéo analogique étant éteint, seuls les signaux vidéo provenant de l’entrée HDMI IN peuvent être reproduits depuis la sortie HDMI.)

Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basse).

Source Disposition d’entrée des enceintes

DTS Dans ce mode, les signaux audio de la source d’entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l’essentiel du traitement défini via le menu principal sont activés. Consultez « Menu de configuration OSD » pour toute information complémentaire (➔ page 47).

D XCN DTS D T S – HD HR Ce mode doit être utilisé avec les sources multicanaux PCM.

D XCN F Dans ce mode, les signaux audio de la source d’entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l’essentiel du traitement défini via le menu principal sont activés. Consultez « Menu de configuration OSD » pour toute information complémentaire (➔ page 47).

D XCN D i sc r e t e

Ce mode est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue

étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d’autres sources contenant des données audio multiplexées (DVD de karaoké, par exemple).

Dans ce mode, les signaux audio de la source d’entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes) et la distance des enceintes sont activées, mais l’essentiel du traitement défini via le menu principal est désactivé. Consultez « Menu de configuration OSD » pour toute information complémentaire (➔ page 47).

Ce mode doit être utilisé avec les sources

D XCN DTS 96/24. C’est un format DTS haute résolution qui utilise une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24. Ce mode est à utiliser avec les bandes-son G V enregistrées au format DTS-ES Discrete qui s’appuient sur un canal surround arrière discret pour reproduire un véritable son 6.1/7.1. Les sept canaux audio totalement séparés offrent une meilleure image spatiale et une localisation du son à 360°, ce qui est parfait pour les sons passant rapidement d’un canal surround à l’autre. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d’une bande-son enregistrée au format DTS-ES Discrete. Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Matrixqui s’appuient sur un canal arrière à encodage matriciel pour reproduire un son 6.1/7.1. À utiliser avec les DVD portant le logo DTSES, et notamment ceux dotés d’une bandeson enregistrée au format DTS-ES Matrix.

G V Mise sous tension et opérations de base

Source Disposition d’entrée des enceintes

Dolby Pro Logic IIx*7 Dolby Pro Logic IIx étend la source 2 canaux pour la lecture 7.1 canaux. Il offre un son

Dolby Pro Logic II surround très naturel et pur qui enveloppe PL Mo v i e littéralement l’auditeur. Tout comme la musique et les films, les jeux vidéo permettent PL Mu s i c également de bénéficier d’effets spatiaux étonnants et d’une image vivante.

Si vous n’utilisez pas les enceintes surround S XCN arrière, Dolby Pro Logic II sera utilisé au lieu de Dolby Pro Logic IIx.

• Dolby PLIIx Movie Utilisez ce mode avec n’importe quel film enregistré en stéréo ou en Dolby Surround (Pro Logic) (TV, DVD, VHS). • Dolby PLIIx Music Utilisez ce mode avec n’importe quelle source musicale enregistrée en stéréo ou en Dolby Surround (Pro Logic) (CD, radio, cassette, TV, VHS, DVD). • Dolby PLIIx Game Utilisez ce mode avec les jeux vidéo, et notamment ceux qui comportent le logo Dolby Pro Logic II. • Dolby PLIIx Movie • Dolby PLIIx Music Ces modes utilisent le mode Dolby Pro Logic IIx pour étendre les sources 5.1 canaux pour une lecture en 7.1 canaux.

D V H Dolby Pro Logic IIz Height est conçu pour utiliser de manière plus efficace le matériel du programme existant lorsque des sorties d’enceinte à huit canaux sont présentes.

Dolby Pro Logic IIz Height peut être utilisé pour le mixage ascendant d’un grand nombre de sources (films et musique, notamment), mais il est particulièrement bien adapté au mixage ascendant des jeux.

S B D F G H Mode d’écoute

Ce mode permet de lire n’importe quelle source à 2 canaux sur un système 7.1. Il utilise sept canaux pleine bande de décodage matriciel pour lire les supports à encodage matriciel, ce qui permet d’obtenir un son surround très naturel et pur qui enveloppe littéralement l’auditeur.

Ces modes permettent de diffuser des sources D V prévues pour une configuration 5.1 avec une

H configuration 6.1/7.1. Ils sont particulièrement bien adaptés aux bandes-son enregistrées en Dolby EX comportant un canal surround arrière à encodage matriciel. Le canal supplémentaire ajoute une dimension supplémentaire et produit un son enveloppant, parfait pour les effets de rotation et de survol.

S XCN Utilisez ce mode avec n’importe quel film enregistré en stéréo (TV, DVD, VHS). • DTS Neo:6 Music Utilisez ce mode avec n’importe quelle source musicale enregistrée en stéréo (CD, radio, cassette, TV, VHS, DVD). • DTS Neo:6 D V Ce mode utilise le format DTS Neo:6 pour H diffuser des sources prévues pour une configuration 5.1 avec une configuration 6.1/7.1.

Source Disposition d’entrée des enceintes

• Audyssey DSX Audyssey DSX® est un système extensible qui ajoute de nouvelles enceintes pour améliorer la sensation surround. En partant d’un système 5.1 canaux, Audyssey DSX ajoute d’abord des canaux larges pour un plus fort impact sur l’enveloppement. La recherche en terme d’audition humaine a prouvé que les informations provenant des canaux larges est bien plus critique dans la présentation d’une scène sonore réaliste que les canaux surround arrière que l’on trouve dans les systèmes 7.1 classiques.

Audyssey DSX crée ensuite deux canaux en hauteur pour reproduire les signaux acoustiques et sensoriels importants de perception. Outre des nouveaux canaux larges et hauts, Audyssey DSX applique le traitement Surround Envelopment Processing pour renforcer le dégradé entre les canaux avant et surround.

G H Mise sous tension et opérations de base

DSX THX THX Mode d’écoute

• Dolby Pro Logic II Movie +

S B Audyssey DSX b • Dolby Pro Logic II Music + Audyssey DSX • Dolby Pro Logic II Game + Audyssey DSX La combinaison des modes Dolby Pro Logic II et Audyssey DSX® peut être utilisée. Les voyants PLII et Audyssey DSX s’affichent sur l’écran de l’ampli-tuner AV.

Le mode THX Cinema corrige les bandes son de cinéma pour la lecture dans un homecinéma. Dans ce mode, THX Loudness Plus est configuré pour des niveaux de cinéma et Re-EQ, Timbre Matching, et Adaptive Decorrelation sont activés. • THX Music Le mode THX Music est conçu pour l’écoute de la musique, qui est en général enregistrée à des niveaux sensiblement supérieurs aux films. Dans ce mode, THX Loudness Plus est configuré pour la lecture de la musique et seul Timbre Matching est activé.

Source Disposition d’entrée des enceintes

Le mode THX Games est conçu pour une restitution spatiale fidèle de l’audio des jeux, qui est souvent mixé de façon similaire à celui des films, mais dans un environnement plus petit. THX Loudness Plus est configuré pour les niveaux de son de jeux et Timbre Matching est activé.

• Dolby Pro Logic II/IIx Movie + THX S CN Cinema

• Dolby Pro Logic II/IIx Music + THX Music • Dolby Pro Logic II/IIx Game + THX Games La combinaison des modes Dolby Pro Logic II/IIx*7 et THX Cinema/Music/Games peut être utilisée. Les voyants PLII/PLIIx et THX s’affichent sur l’écran de l’ampli-tuner AV.

Fondé par George Lucas, le système THX développe des standards rigoureux qui assurent que les films sont reproduits dans les cinémas et les home-cinémas exactement comme le réalisateur le souhaitait. Les modes THX optimisent sans excès les caractéristiques de tonalité et spatiales de la bande son pour la reproduction dans un home-cinéma. Ils peuvent être utilisés avec les sources 2 canaux matriciels et multicanaux. La restitution de l’enceinte surround arrière dépend du support source et du mode d’écoute sélectionné.

Source Disposition d’entrée des enceintes

• Dolby Pro Logic IIx Movie + THX D V Cinema

H • Dolby Pro Logic IIx Music + THX Music La combinaison des modes Dolby Pro Logic IIx et THX Cinema/Music peut être utilisée. Les voyants PLIIx et THX s’affichent sur l’écran de l’ampli-tuner AV.

• Dolby Pro Logic IIz Height + THX Cinema

• Dolby Pro Logic IIz Height + THX Music • Dolby Pro Logic IIz Height + THX Games La combinaison des modes Dolby Pro Logic IIz Height et THX Cinema/Music/Games peut être utilisée. Les voyants PLIIz et THX s’affichent sur l’écran de l’ampli-tuner AV.

S B D F G H Mise sous tension et opérations de base

Source Disposition d’entrée des enceintes

• DTS Neo:6 + THX Cinema

D V • DTS Neo:6 + THX Music H • DTS Neo:6 + THX Games La combinaison des modes DTS Neo:6 et THX Cinema/Music/Games peut être utilisée. Les voyants Neo:6 et THX s’affichent sur l’écran de l’ampli-tuner AV. TH N eX o : S 62

• THX Select2 Cinema

D V Ce mode étend les sources 5.1 canaux pour H la lecture 7.1 canaux. Pour ce faire, il analyse la composition de la source surround et optimise les sons ambiants et directionnels pour produire la sortie du canal surround arrière. • THX Select2 Music Ce mode est conçu pour être utilisé avec la musique. Il étend les sources 5.1 canaux pour la lecture 7.1 canaux. • THX Select2 Games Ce mode est conçu pour être utilisé avec les jeux vidéo. Il peut étendre les sources 5.1 canaux pour la lecture 6.1/7.1 canaux.

Pure Audio ne peut pas être sélectionné si la Zone 2/3 est active.

En outre, si vous activez la Zone 2/3 lorsque Pure Audio est sélectionné, le mode d’écoute commute automatiquement sur Direct. *2 En fonction du signal du canal audio contenu dans la source, les enceintes correspondantes restitueront le son. *3 L’ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Selon le lecteur, le réglage de la sortie côté lecteur sur PCM peut améliorer le son. *4 Pour les disques Blu-ray, Dolby Digital est utilisé dans un système d’enceintes 3.1/5.1 canaux. *5 Le DTS est utilisé selon la configuration de l’ampli-tuner AV. *6 Si aucune enceinte surround arrière n’est présente, le mode DTS est utilisé. *7 Si aucune enceinte surround arrière n’est présente, le mode Dolby Pro Logic II est utilisé. *8 Le mode d’écoute peut être sélectionné uniquement si les conditions suivantes sont remplies : – L’enceinte centrale est raccordée. – L’une ou l’autre des enceintes hautes avant ou avant larges est raccordée. • Certains modes d’écoute ne peuvent être sélectionnés avec certains formats de source.

• THX Surround EX D V Ce mode étend les sources 5.1 canaux pour H la lecture 6.1/7.1 canaux. Il est particulièrement adapté aux sources Dolby

Digital EX. THX Surround EX, également connu sous le terme de Dolby Digital Surround EX, est le fruit d’un développement commun entre Dolby Laboratories et THX Ltd. • Dolby Pro Logic II Game + THX Select2 S V Games La combinaison des modes Dolby Pro Logic II Game et THX Select2 Games peut être utilisée. Les voyants PLII et THX s’affichent sur l’écran de l’ampli-tuner AV.

Mise sous tension et opérations de base

Utilisation du menu principal

Le menu principal vous offre un accès rapide aux menus que vous utilisez fréquemment. Le menu principal apparait uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Appuyez sur RECEIVER, puis sur HOME.

Le menu principal est incrusté sur l’écran du téléviseur.

Utilisez e/r ou q/w et ENTER pour effectuer la sélection de votre choix.

Appuyez sur HOME pour fermer le menu.

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 95). ` Grâce à cette sélection, vous pouvez utiliser divers services de radio en ligne ou lire des fichiers musicaux stockés sur un serveur multimédia connecté à votre réseau domestique (DLNA) (➔ pages 26 à 28). Veuillez noter que la sélection s’affichera en grisé pendant quelques instants après l’allumage de l’amplituner AV. Veuillez patienter jusqu’à ce qu’elle soit utilisable. Appuyez sur ENTER pour afficher l’écran de service réseau. Si vous voulez utiliser les services de radio en ligne, utilisez q/w/e/r pour choisir le service de votre choix. Appuyer à nouveau sur le bouton ENTER permet de changer de sélection. Si vous voulez lire des fichiers musicaux à partir d’un serveur, utilisez q/w/e/r pour choisir « DLNA » et appuyez sur ENTER. ■ USB ` Avec cette sélection, vous pouvez lire le contenu de lecteurs portables (iPod, etc.) et de périphériques de stockage USB connectés au port USB de l’ampli-tuner AV (➔ pages 24, 25). Veuillez noter que la sélection s’affichera en grisé pendant quelques instants après l’allumage de l’ampli-tuner AV. Veuillez patienter jusqu’à ce qu’elle soit utilisable. Tout d’abord, appuyez à plusieurs reprises sur USB pour sélectionner l’entrée « USB(avant) » ou l’entrée « USB(arriere) ». Puis, appuyez sur l’ENTER pour sélectionner une unité ou parcourir les contenus des médias connectés, suivis par q/w pour choisir le dossier ou la piste de votre choix. Une pression sur le bouton ENTER lancera la lecture de la piste sélectionnée. Remarque • Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone.

`Avec cette sélection, vous pouvez prévisualiser les flux vidéo provenant d’entrées HDMI (HDMI IN 1/2/3/4/ AUX INPUT). Même avec les composants multiples connectés par HDMI, vous pouvez passer facilement d’une entrée à l’autre car leurs prévisualisations sont affichées sur un seul écran. Appuyez sur ENTER pour afficher la prévisualisation principale (entrée HDMI actuellement sélectionnée) et les prévisualisation supplémentaires (autres entrées HDMI). Utilisez q/w ou e/r pour sélectionner les vignettes de prévisualisation, et en appuyant sur ENTER l’amplituner AV passera à cette source d’entrée. Conseil • Si aucun signal vidéo n’est présent, les vignettes seront remplies en noir. • Vous pouvez spécifier le nombre de vignettes de prévisualisation de même que leur position sur l’écran (➔ page 67). Remarque • Le réglage ne peut pas être sélectionné si : – HDMI IN 5/6/7 est la source d’entrée actuelle HDMI, ou – Aucun signal n’est présent sur la source d’entrée actuelle. • Suivant les signaux vidéo, il est possible que l’image ne soit pas restituée correctement sur les vignettes de prévisualisation d’InstaPrevue.

`Avec cette sélection, vous pouvez accéder aux paramètres communs du menu de configuration OSD. Appuyez sur ENTER pour quitter le menu SETUP (➔ page 50). Conseil • Vous pouvez également accéder aux menus que vous utilisez fréquemment depuis l’installation rapide (➔ page 47).

`Avec cette sélection, vous pouvez mettre à jour le micrologiciel de l’ampli-tuner AV. Veuillez noter que la sélection s’affichera en grisé pendant quelques instants après l’allumage de l’ampli-tuner AV. Veuillez patienter jusqu’à ce qu’elle soit utilisable. Appuyez sur ENTER pour démarrer la procédure (➔ page 85).

Mise sous tension et opérations de base

Appuyez sur RECEIVER, puis sur SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille.

Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes. L’indicateur SLEEP apparaît sur l’écran de l’amplituner AV lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparaît sur l’afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Vous pouvez afficher diverses informations concernant la source d’entrée sélectionnée.

• Vous pouvez également utiliser le DISPLAY de l’amplituner AV.

Les informations suivantes s’affichent généralement.

Source d’entrée Mode d’écoute

• Si vous devez désactiver la minuterie de désactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu’à ce que l’indicateur SLEEP disparaisse.

• Pour vérifier la durée restante avant la mise en veille programmée de l’ampli-tuner AV, appuyez sur SLEEP. Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est inférieur ou égal à 10 minutes, la minuterie sera désactivée.

Fréquence d’échantillonnage

Appuyez sur TV/CD ou GAME.

« TV/CD » ou « GAME » s’affiche sur l’écran de l’ampli-tuner AV.

Maintenez enfoncé le même bouton (environ

3 secondes) pour modifier l’affichage d’entrée. Répétez cette opération pour sélectionner l’affichage de l’entrée de votre choix.

• « DOCK » peut être sélectionné pour le sélecteur d’entrée « TV/CD » ou « GAME », mais pas en même temps. • Saisissez le code de télécommande approprié avant d’utiliser la télécommande pour la première fois (➔ page 76).

Résolution du signal d’entrée

Résolution de sortie

Réglage de la luminosité de l’écran

Lorsque vous branchez un appareil Onkyo compatible u, vous devez configurer l’affichage d’entrée afin que u fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

Vous pouvez régler la luminosité de l’affichage de l’amplituner AV et activer ou désactiver le voyant MASTER VOLUME de façon conjointe.

Appuyez sur RECEIVER, puis sur DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Modification de l’affichage de l’entrée

La minuterie de mise en veille automatique vous permet de régler l’ampli-tuner AV afin qu’il s’éteigne automatiquement au terme d’un délai spécifié.

Affichage des informations relatives à la source

Utilisation de la minuterie de mise en veille automatique

Si le signal d’entrée est numérique, le format du signal s’affiche. Les informations s’affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Appuyez sur RECEIVER, puis sur DIMMER à plusieurs reprises pour parcourir les modèles suivants :

• Luminosité normale + voyant éteint. • Luminosité faible + voyant éteint. • Luminosité atténuée + voyant éteint. • Luminosité normale + voyant allumé (par défaut). Conseil • (Modèles nord-américains) Vous pouvez également utiliser le DIMMER de l’ampli-tuner AV.

Mise sous tension et opérations de base

Sélection de la disposition des enceintes

Vous pouvez régler quelles enceintes vous voulez utiliser en priorité.

Appuyez sur RECEIVER, puis SP (disposition des enceintes) à plusieurs reprises:

`Disposition des enceintes:FH: Le son provenant des enceintes avant hautes est restitué en priorité. `Disposition des enceintes:FW: Le son provenant des enceintes avant larges est restitué en priorité. `Disposition des enceintes:SB: Le son provenant des enceintes surround arrière est restitué en priorité.

Utilisation du Mode Whole House

Le mode Whole House est utile quand vous voulez ajouter de la musique de fond supplémentaire à votre chez vous ; ceci vous permet d’apprécier la même musique stéréo que la pièce principale dans des pièces séparées (Zone 2/3). Le mode choisit la même source d’entrée que la pièce principale pour la Multi Zone. Consultez aussi : • « Config. d’enceintes » (➔ page 54) • « Multi Zone » (➔ page 69)

Tout en maintenant ZONE 2 enfoncé, appuyez sur

ZONE 3 sur le panneau avant. Pour annuler le Mode Whole House, changez la source d’entrée pour la pièce principale ou sélectionnez un mode d’écoute (➔ page 37). Remarque

• Ce réglage n’est pas disponible dans les cas suivants : – Le réglage « Type d’enceintes(avant) » est configuré sur « Bi-Amp ». – Le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et la zone 2/3 est activée. • Les conditions de lecture peuvent être limitées en fonction des réglages de « Réglages d’enceintes » (➔ page 54) et de « Configuration d’enceintes » (➔ page 54). • Lorsqu’un mode d’écoute ne correspondant pas au réglage des enceintes avant hautes, avant larges ou surround arrière est utilisé, ce paramètre ne peut pas être sélectionné.

• Le mode Whole House prend en charge uniquement les signaux audio analogiques.

• Pour régler le volume de la Multi Zone, réglez l’ampli-tuner AV sur commande Multi Zone. Voir « Réglage du volume pour la zones » (➔ page 70) pour l’ajustement du volume de la Multi Zone. • Le mode Whole House n’est pas disponible dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 66). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66) et vous écoutez via les enceintes de votre téléviseur.

Activation du mode sourdine de l’Ampli-tuner AV Vous pouvez couper provisoirement le son de l’amplituner AV.

Appuyez sur RECEIVER, puis sur MUTING.

Le son est coupé et l’indicateur MUTING clignote sur l’écran de ampli-tuner AV. Conseil • Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume. • La sourdine est automatiquement désactivée lorsque l’ampli-tuner AV est mis en veille.

Utilisation d’un casque

Branchez un casque stéréo doté d’une fiche standard (6,3 mm) sur la prise PHONES.

Lorsque la fiche du casque est insérée dans la prise PHONES = un témoin s’allume. Remarque • Baissez toujours le volume sonore avant de brancher votre casque. • Les enceintes sont désactivées lorsque la fiche du casque est insérée dans la prise PHONES. (À noter que les enceintes de la zone 2/3 ne sont pas désactivées.) • Lorsque vous branchez un casque, le mode d’écoute passe automatiquement sur Stereo, à moins qu’il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio. • Si vous raccordez un iPod ou un iPhone au port USB de l’ampli-tuner AV, aucun son n’est reproduit depuis la prise du casque.

Opérations plus sophistiquées

Utilisation de l’installation rapide

Avec l’ampli-tuner AV connecté à un téléviseur, il y a deux façons de changer les paramètres sur l’écran : en utilisant l’installation rapide ou le menu d’installation

■ Installation rapide

L’installation rapide fournit un accès rapide aux paramètres fréquemment utilisés. Ce menu vous permet de modifier les réglages et d’afficher les informations en cours. ■ Menu d’installation (HOME) Le menu d’installation (HOME) constitue un moyen pratique pour modifier les différents réglages de l’amplituner AV. Les réglages sont organisés en 9 catégories. Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Appuyez sur RECEIVER, puis sur Q SETUP.

Le menu de configuration est incrusté sur l’écran du téléviseur.

Utilisez q/w et ENTER pour effectuer la sélection de votre choix.

Appuyez sur Q SETUP pour fermer le menu. Appuyez sur RETURN pour revenir au menu précédent.

Cette section décrit la procédure d’utilisation de la télécommande, sauf mention contraire.

a Réglage de la cible b Options de réglage (configuration de réglage par défaut soulignée)

Audio Vidéo Informations Mode d’écoute

`Vous pouvez sélectionner la source d’entrée tout en consultant les informations suivantes : le nom des sélecteurs d’entrée, les affectations d’entrée, les informations radio et le réglage de la fonction ARC. En outre, les aperçus des flux vidéo provenant d’entrées HDMI (HDMI IN 1/2/3/4/AUX INPUT) sont affichés.*1 Utilisez q/w pour sélectionner une source d’entrée et consulter ses informations connexes. Appuyer sur le bouton ENTER permet de commuter sur la source d’entrée sélectionnée. ■ Audio (➔ page 48) `Vous pouvez changer les réglages suivants : « Grave », « Aigu », « Niveau du caisson », « Niveau au centre », « Audyssey », « Dynamic EQ*2 », « Dynamic Volume*2 », « Mode de nuit », « Music Optimizer », « Re-EQ » et « Re-EQ(THX) ». ■ Vidéo*3 `Vous pouvez changez les réglages suivants : « Mode panoramique » et « Mode d’image*4 ». Consultez aussi : • « Réglage d’image » (➔ page 61) ■ Informations*5 `Vous pouvez afficher les informations des éléments suivants : « Audio », « Vidéo » et « Tuner ». ■ Mode d’écoute*6 `Vous pouvez sélectionner les modes d’écoute regroupés dans les catégories suivantes : « MOVIE/TV », « MUSIC », « GAME » et « THX ». Utilisez q/w pour sélectionner la catégorie, et e/r pour sélectionner le mode d’écoute. Appuyez sur ENTER pour commuter sur le mode d’écoute sélectionné. À suivre

Opérations plus sophistiquées

• L’aperçu vidéo ne s’affiche pas si :

– La source d’entrée actuelle est HDMI IN 5/6/7 ou – Aucun signal n’est présent sur la source d’entrée actuelle. • La vidéo de l’entrée actuellement sélectionnée s’affiche sur l’écran principal et non sur une vignette de prévisualisation. « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés quand n’importe quel mode d’écoute THX est sélectionné, avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (➔ page 56). • Si le paramètre « Sortie écran » est réglé sur « Sub », « Vidéo » ne peut être sélectionné (➔ page 52). • Ce paramètre ne peut pas être utilisé avec le sélecteur d’entrée NET. Uniquement après avoir sélectionné « Sur mesure » dans « Mode d’image » (➔ page 62), le fait d’appuyer sur ENTER vous permet d’ajuster les éléments suivants, via l’installation rapide : « Luminosité », « Contraste », « Teinte » et « Saturation ». Appuyez sur RETURN pour revenir au réglage « Mode d’image ». En fonction de la source d’entrée et du mode d’écoute, tous les canaux présentés ici n’émettent pas tous du son. • Ce réglage n’est pas disponible dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 66). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66) et vous écoutez via les enceintes de votre téléviseur.

Utilisation des paramètres audio de l’installation rapide

Vous pouvez modifier plusieurs paramètres audio à partir de l’installation rapide (➔ page 47). Remarque • Ces réglages ne sont pas disponibles dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 66). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66) et vous écoutez via les enceintes de votre téléviseur.

Contrôle de la tonalité

■ Grave ` –10dB à 0dB à +10dB par pas de 2 dB Vous pouvez amplifier ou atténuer les sons basse fréquence restitués par les enceintes avant. ■ Aigu ` –10dB à 0dB à +10dB par pas de 2 dB Vous pouvez amplifier ou atténuer les sons haute fréquence restitués par les enceintes avant. Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsque le mode d’écoute Direct, Pure Audio ou THX est sélectionné. Utilisation de l’ampli-tuner AV

Appuyez à plusieurs reprises sur TONE pour sélectionner « Bass » ou « Treble ».

Utilisez – et + pour procéder au réglage.

Niveau sonore des enceintes

■ Niveau du caisson `–15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB ■ Niveau au centre `–12.0dB à 0.0dB à +12.0dB par pas de 0,5 dB Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d’entrée. Ces réglages temporaires sont annulés lorsque l’amplituner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Calibrage du niveau » (➔ page 55) avant de mettre l’ampli-tuner AV en veille. Remarque • Vous ne pouvez pas utiliser ces fonctions lorsque l’ampli-tuner AV est en mode sourdine. • Ces réglages ne peuvent pas être utilisés tant qu’un casque est raccordé. • Les enceintes réglées sur « Non » ou « Aucun » dans « Configuration d’enceintes » (➔ page 54) ne peuvent pas être réglées.

Opérations plus sophistiquées

■ Audyssey Consultez le paragraphe « Audyssey » dans « Réglage de source » (➔ page 59). ■ Dynamic EQ Consultez le paragraphe « Dynamic EQ » dans « Réglage de source » (➔ page 59). ■ Dynamic Volume Consultez le paragraphe « Dynamic Volume » dans « Réglage de source » (➔ page 60). Remarque • Ces technologies peuvent être utilisées si toutes les conditions suivantes sont satisfaites : – La correction de pièce et de configuration des enceintes est terminée. Veuillez noter que « Audyssey » nécessite la méthode « Étalonnage complet Audyssey 2EQ ». – Tout autre mode d’écoute que Direct ou Pure Audio est sélectionné. – Aucun casque n’est raccordé. • Ce réglage est mémorisé séparément pour chaque sélecteur d’entrée. • « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés quand n’importe quel mode d’écoute THX est sélectionné, avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (➔ page 56).

■ Mode de nuit Pour les sources Dolby Digital et Dolby Digital Plus, les options sont : ` Coupé ` Faible : Faible réduction dans la plage dynamique. ` Haut : Réduction importante dans la plage dynamique. Pour les sources Dolby TrueHD, les options sont :

La fonction Late Night est automatiquement réglée sur « Activé » ou « Coupé ». ` Coupé ` Activé Activez ce réglage pour réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne. Remarque • L’effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l’intention du concepteur du son. Avec certains contenus, elle n’aura pas ou peu d’effets quelle que soit l’option que vous sélectionnez. • La fonction Late Night peut être utilisée uniquement quand la source d’entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD. • La fonction Late Night est réglée sur « Coupé » quand l’amplituner AV est mis en veille. Pour les sources Dolby TrueHD elle est réglée sur « Auto ». • Avec, les sources Dolby TrueHD, la fonction Late Night ne peut pas être utilisée si « TrueHD Loudness Management » est configuré sur « Coupé ».

• Ce réglage est mémorisé séparément pour chaque sélecteur d’entrée.

Re-EQ La fonction Re-EQ permet de compenser une bande son dont le contenu haute fréquence est trop dur afin de l’adapter à la visualisation en home-cinéma.

■ Re-EQ `Coupé `Activé Cette fonction peut être utilisée avec les modes d’écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Multicanal, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express, DSD, Dolby EX, Dolby Pro Logic IIz Height, Dolby PLIIx Movie, DTS Neo:6 Cinema et source 5.1 canaux + Neo :6. ■ Re-EQ(THX) `Coupé `Activé Cette fonction peut être utilisée avec les modes d’écoute suivants : THX Cinema, THX Surround EX et THX Select2 Cinema. Remarque

` Coupé ` Activé La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. Lorsqu’il est réglé sur « Activé », le témoin M.Opt s’allume à l’écran de l’amplituner AV. Remarque • La fonction Music Optimizer ne fonctionne qu’avec les signaux d’entrée audio numériques PCM avec une fréquence d’échantillonnage inférieure à 48 kHz et les signaux d’entrée audio analogiques. • Music Optimizer est désactivé lorsque le mode d’écoute Direct ou Pure Audio est sélectionné.

• Ces réglages sont mémorisés séparément pour chaque sélecteur d’entrée. Cependant, en mode d’écoute THX, le réglage revient à

« Activé » lorsque l’ampli-tuner AV est désactivé. • Ces réglages ne peuvent pas être utilisés tant qu’un casque est raccordé.

Opérations plus sophistiquées

Utilisation du menu d’installation

(HOME) Témoin Remote

■ Économiseur d’écran

Si aucun signal vidéo n’est présent sur la source d’entrée actuelle et qu’aucune opération n’est effectuée au cours d’un laps de temps défini (trois minutes par défaut), un économiseur d’écran est activé automatiquement. Conseil • La durée jusqu’à ce que l’économiseur d’écran s’active peut être modifiée dans le paramètre « Économiseur d’écran » (➔ page 65). • L’écran reviendra à son état précédent si l’ampli-tuner AV est opéré.

a Menu principal b Sous-menu c Configuration d’une cible d Options de réglage (configuration de réglage par défaut soulignée)

Appuyez sur RECEIVER, puis sur HOME.

Utilisez e/r pour sélectionner « Setup », puis appuyez sur ENTER.

Utilisez q/w pour sélectionner un élément du menu, puis appuyez sur ENTER.

Utilisez q/w pour sélectionner un élément du sousmenu, puis appuyez sur ENTER.

Utilisez q/w pour sélectionner une cible de réglage, et utilisez e/r pour modifier le réglage.

Appuyez sur HOME pour fermer le menu. Appuyez sur RETURN pour revenir au menu précédent.

• Cette procédure peut également être effectuée à l’aide de l’amplituner AV, en utilisant SETUP, le curseur et ENTER. • Lors de la Correction de pièce et de configuration des enceintes Audyssey 2EQ®, les messages et autres qui sont affichés sur l’écran du téléviseur apparaissent sur l’afficheur de l’ampli-tuner AV.

Opérations plus sophistiquées

À propos du voyant HYBRID STANDBY Par l’utilisation d’une circuiterie optimisée, cette fonction réduit la consommation d’énergie lorsque l’ampli-tuner

AV est en mode veille. L’indicateur HYBRID STANDBY peut s’allumer dans l’une ou l’autre des conditions suivantes : – « Transmission HDMI » est activé (le voyant HDMI est éteint). – « Veille Réseau » est activé (le voyant NET est éteint). HYBRID STANDBY

Éléments du menu d’installation

Élément du menu principal

Éléments du sous-menu

Assignation d’entrée/sortie Sortie écran

(➔ page 52) Entrée HDMI Entrée vidéo composantes

Éléments du sous-menu

Configuration OSD Configuration du matériel

Configuration d’enceintes

Distance des enceintes

Réglages d’égalisation Réglage THX audio

DTS Audyssey DSX Theater-Dimensional

Niveau de LFE Réglage de source

Synchro Audio/Vidéo Edition de nom Réglage d’image Sélecteur audio

Mode d’écoute préréglé BD/DVD

Mise en veille automatique

Configuration initiale

Réglages d’enceintes

Configuration d’enceintes

Entrée audio numérique

• Si des zones sont activées ou si un périphérique mobile connecté

à l’entrée avant est en train de se charger (MHL), le voyant HYBRID STANDBY ne s’allume pas.

Élément du menu principal

Config. de la télécommande

ID de la télécommande

Opérations plus sophistiquées deux sorties HDMI à la résolution compatible avec les deux téléviseurs.

Assignation d’entrée/sortie

Assignation d’entrée/sortie

Dans les réglages « Sortie écran », vous pouvez choisir si les images des sources vidéo sont transmises à travers la sortie HDMI. Si vous branchez votre téléviseur sur la sortie HDMI, le paramètre « Sortie écran » est automatiquement réglé et les sources vidéo composite et vidéo en composante de l’appareil subissent une conversion ascendante* et sont émises par la sortie. Vidéo composite, vidéo en composante

HDMI IN OUT Vidéo composite, vidéo en composante

• Consultez « Formats de connexion vidéo » (➔ page 89) pour les graphiques indiquant la façon dont les paramètres « Sortie écran » et « Résolution » affectent le cheminement du signal vidéo dans l’ampli-tuner AV.

` Principal : Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT MAIN. ` Sub : Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT SUB. ` Les deux : Sélectionnez ce réglage si vos téléviseurs sont branchés aux prises HDMI OUT MAIN et HDMI OUT SUB. Les signaux vidéo sont restitués par les

` Inchangé : Sélectionnez ce réglage pour transmettre la vidéo dans l’ampli-tuner AV à la même résolution et sans conversion. ` Auto : Sélectionnez ce réglage pour que l’ampli-tuner AV convertisse automatiquement les signaux vidéo à des résolutions prises en charge par votre téléviseur. ` 480p (480p/576p), 720p, 1080i, 1080p : Sélectionnez la résolution de sortie de votre choix. ` 1080p/24 : Sélectionnez ce réglage pour une restitution en 1080p à 24 images par seconde. ` Mise éch. sup. 4 K : Sélectionnez cette option pour une résolution de sortie quatre fois supérieures à 1080p. Suivant la résolution prise en charge par votre téléviseur, le résultat sera de 3840 × 2160 ou de 4096 × 2160 pixels. Vous pouvez spécifier la résolution de sortie pour HDMI OUT MAIN et faire effectuer à l’ampli-tuner AV la conversion ascendante de la résolution de l’image si nécessaire, afin de l’adapter à la résolution acceptée par votre téléviseur.

Entrée HDMI Si vous branchez un appareil vidéo à une entrée HDMI, vous devez affecter cette entrée à un sélecteur d’entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l’entrée HDMI IN 2, vous devez affecter l’entrée

« HDMI2 » au sélecteur d’entrée « BD/DVD ». Si vous avez raccordé votre téléviseur à l'ampli-tuner AV à l’aide d’un câble HDMI, les sources vidéo en composante et vidéo composite peuvent être converties* et restituées par la sortie HDMI. Vous pouvez effectuer ce réglage pour chaque sélecteur d’entrée en sélectionnant l’option « - - - - - ». Consultez « Formats de connexion vidéo » pour plus d’informations sur l’acheminement du signal vidéo et la conversion ascendante (➔ page 89). Vidéo composite, vidéo en composante

OUT Vidéo composite, vidéo en composante

• Selon le signal vidéo entrant, il est possible que la lecture vidéo ne soit pas parfaite ou que la résolution verticale soit réduite. Dans ce cas, sélectionnez une autre résolution que « 1080p/24 ». • Si le paramètre « Sortie écran » est réglé sur « Sub », ce paramètre est réglé sur « Inchangé ». • Si le paramètre « Sortie écran » est réglé sur « Les deux », ce paramètre est réglé sur « Auto ». • Sur certains téléviseurs, aucune image ne s’affiche lorsque ce paramètre est réglé sur « Mise éch. sup. 4 K ».

HDMI Voici les affectations par défaut.

• Vous pouvez voir l’image en appuyant sur ENTER pour vérifier le réglage de « Résolution » (sauf pour la source d’entrée NET).

HDMI IN Affectation par défaut

Opérations plus sophistiquées

■ BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD, PHONO ` HDMI1, HDMI2, HDMI3, HDMI4, HDMI5, HDMI6, HDMI7 : Sélectionnez l’entrée à laquelle un appareil vidéo est raccordé. `- - - - - : Restitue les sources vidéo composite et vidéo en composante depuis la sortie HDMI. Le signal de sortie vidéo provenant de la sortie HDMI est celui configuré dans « Entrée vidéo composantes ». *1

Si vous raccordez votre ordinateur à PC IN (RVB analogique), vous devez attribuer « - - - - - » au sélecteur d’entrée « PC ».

Aucune entrée HDMI ne peut être affectée à plus d’un sélecteur d’entrée. Quand les entrées HDMI1 - HDMI7 ont déjà été affectées, vous devez d’abord régler les sélecteurs d’entrée non utilisés sur « - - - - - » sinon vous ne pourrez pas affecter HDMI1 - HDMI7 aux autres sélecteurs d’entrée.

Remarque • Si aucun appareil vidéo n’est branché sur la sortie HDMI (même si l’entrée HDMI a été affectée), l’ampli-tuner AV sélectionne la source vidéo en fonction du réglage de « Entrée vidéo composantes ». • Lorsqu’un HDMI IN est affecté à un sélecteur d’entrée en utilisant la procédure expliquée ici, la même entrée HDMI IN est prioritairement configurée dans « Entrée audio numérique ». Dans ce cas, si vous souhaitez utiliser l’entrée audio coaxiale ou optique, procédez à la sélection appropriée dans le réglage de « Sélecteur audio » (➔ page 63). • N’attribuez pas une entrée HDMI IN au sélecteur TV/CD lorsque « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66), sinon l’opération CEC (Consumer Electronics Control) appropriée n’est pas garantie. • Si vous réglez « - - - - - » sur un sélecteur d’entrée déjà sélectionné dans « Transmission HDMI » (➔ page 66), le réglage « Transmission HDMI » est automatiquement commuté sur « Coupé ». • « AUX » sert uniquement à l’entrée depuis de la face avant.

Entrée vidéo composantes

Entrée audio numérique

Si vous branchez un appareil vidéo à une entrée vidéo composante, vous devez affecter cette entrée à un sélecteur d’entrée. Par exemple, si vous raccordez votre lecteur Bluray/DVD à l’entrée COMPONENT VIDEO IN 2, vous devez affecter l’entrée « IN2 » au sélecteur d’entrée

« BD/DVD ». Voici les affectations par défaut.

Si vous raccordez un périphérique à une entrée audio numérique, vous devez affecter cette entrée à un sélecteur d’entrée. Par exemple, si vous raccordez votre lecteur CD à l’entrée OPTICAL IN 1, vous devez affecter

« OPTICAL1 » au sélecteur d’entrée « TV/CD ». Voici les affectations par défaut. Sélecteur d’entrée

Affectation par défaut

Affectation par défaut

■ BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD,

PHONO `COAXIAL1, COAXIAL2, COAXIAL3, OPTICAL1, OPTICAL2 : Sélectionnez l’entrée à laquelle un appareil vidéo est raccordé. `- - - - - : Sélectionnez si l’appareil est raccordé à une entrée audio analogique.

■ BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD,

PHONO ` IN1, IN2 : Sélectionnez l’entrée à laquelle un appareil vidéo est raccordé. `- - - - - : Restitue les sources vidéo composite de la sortie HDMI.

• « AUX » est fixé sur l’option « - - - - - ».

• Lorsqu’une entrée HDMI IN est affectée à un sélecteur d’entrée en « Entrée HDMI » (➔ page 52), la même entrée HDMI IN est prioritairement configurée dans cette affectation. Dans ce cas, si vous souhaitez utiliser l’entrée audio coaxiale ou optique, procédez à la sélection appropriée dans « Sélecteur audio »

(➔ page 63). • Les taux d’échantillonnage pris en charge pour des signaux PCM (stéréo/mono) d’une entrée numérique (optique et coaxiale) sont 32/44,1/48/88,2/96 kHz/16, 20, 24 bits. • « AUX » est fixé sur l’option « - - - - - ».

Opérations plus sophistiquées

Configuration d’enceintes

Certains des paramètres mentionnés dans cette section sont réglés automatiquement par la fonction Correction de pièce et de Configuration des enceintes

Audyssey 2EQ® (➔ page 34). Ici, vous pouvez vérifier les réglages effectués par les fonctions Correction de pièce et de configuration des enceintes Audyssey 2EQ ou les effectuer manuellement, ce qui peut être utile si vous modifiez l’une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et de configuration des enceintes Audyssey 2EQ.

Réglages d’enceintes

Si vous modifiez ces réglages, vous devez recommencer la procédure de correction de pièce et de configuration des enceintes Audyssey 2EQ (➔ page 34). Si l’impédance de l’une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, réglez l’impédance minimale de l’enceinte sur 4 ohms. Si vous bi-amplifiez les enceintes avant, vous devez modifier le réglage « Type d’enceintes(avant) ». Pour plus de détails sur le branchement câblé des enceintes, consultez « Bi-amplification des enceintes avant » (➔ page 13). Remarque • Lorsque vous utilisez la bi-amplification, l’ampli-tuner AV est capable d’alimenter une configuration 5.1 enceintes dans la pièce principale. • Baissez le volume avant de modifier ces réglages.

■ Impédance des enceintes

` 4ohms : Sélectionnez ce réglage si l’impédance de l’une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms. ` 6ohms : Sélectionnez ce réglage si l’impédance de toutes les enceintes est comprise entre 6 et 16 ohms. ■ Type d’enceintes(avant) ` Normal : Sélectionnez ce réglage si vous avez raccordé vos enceintes avant normalement. ` Bi-Amp : Sélectionnez ce réglage si vous avez bi-amplifié vos enceintes avant. ■ Zone 2 amplifiée, Zone 3 amplifiée ` Non ` Oui : Vous pouvez utiliser des enceintes en zone 2/3. (Zone 2/3 amplifiée activée). Remarque • Si le réglage « Type d’enceintes(avant) » est configuré sur « Bi-Amp » Il n’est pas possible d’utiliser la zone 2/3. • Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrière et avant hautes. • Si le paramètre «Zone 2 amplifiée» est réglé sur «Non», le paramètre «Zone 3 amplifiée» ne peut pas être sélectionné.

Configuration d’enceintes

configurez vos enceintes à l’aide de la correction de pièce et de configuration des enceintes Audyssey 2EQ, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz(THX) ».

■ Subwoofer `Oui `Non ■ Front `Pleine Bande `40Hz à 80Hz(THX) à 100Hz, 120Hz, 150Hz, 200Hz Remarque • Si le réglage « Subwoofer » est configuré sur « Non », le réglage « Front » est fixé sur « Pleine Bande ».

■ Center*1, Surround*1*2

`Pleine Bande `40Hz à 80Hz(THX) à 100Hz, 120Hz, 150Hz, 200Hz `Aucun ■ Front Wide*1*3*4, Front High*1*3*5*6 `Pleine Bande `40Hz à 80Hz(THX) à 100Hz, 120Hz, 150Hz, 200Hz `Aucun ■ Surround Back*1*2*3*5 `Pleine Bande `40Hz à 80Hz(THX) à 100Hz, 120Hz, 150Hz, 200Hz `Aucun Remarque

Ce paramètre est réglé automatiquement par la

Correction de pièce et de configuration automatique des enceintes Audyssey 2EQ (➔ page 34). Grâce à ces réglages, vous pouvez spécifier les enceintes raccordées et la fréquence de crossover de chaque enceinte. Spécifiez « Pleine Bande » pour les enceintes qui restituent les sons basse fréquence correctement (les enceintes dotées de graves puissantes, par exemple). Pour les enceintes plus petites, indiquez une fréquence de crossover. Les sons se situant sous la fréquence de crossover seront restitués par le subwoofer, et non par l’enceinte. Consultez le manuel d’utilisation de vos enceintes pour déterminer les fréquences de crossover optimales. Si vous

« Pleine Bande » ne peut être sélectionné que lorsque la

« Pleine Bande » est sélectionnée dans le réglage « Front ». Lorsque le paramètre « Zone 3 amplifiée » est réglé sur « Oui » et que la zone 3 est activée, ce paramètre ne peut pas être sélectionné. Si le paramètre « Surround » est réglé sur « Aucun », ce paramètre ne peut être sélectionné. Si le paramètre « Type d’enceintes(avant) » est réglé sur « Bi-Amp » ou que le paramètre « Zone 2 amplifiée » est réglé sur « Oui », ce paramètre ne peut pas être sélectionné. Si le paramètre « Type d’enceintes(avant) » est réglé sur « Bi-Amp » ou que le paramètre « Zone 2 amplifiée » est réglé sur « Oui », alors que la zone 2 est activée, ce paramètre ne peut pas être sélectionné. Lorsque le paramètre «Zone 3 amplifiée» est réglé sur «Oui», ce paramètre ne peut pas être sélectionné.

Opérations plus sophistiquées

■ Surround Back Ch ` 1ch : À sélectionner si une seule enceinte surround arrière G est branchée. ` 2ch : À sélectionner si deux enceintes surround arrière (gauche et droite) sont raccordées au système. Remarque • Si le paramètre « Surround Back » est réglé sur « Aucun » ce paramètre ne peut pas être sélectionné.

(Filtre passe-bas pour le canal LFE) ` 80Hz, 90Hz, 100Hz, 120Hz ` Coupé : Le filtre passe-bas n’est pas appliqué. Grâce à ce réglage, vous pouvez spécifier la fréquence de coupure du filtre passe-bas (LPF) du canal LFE, qui peut être utilisé pour filtrer les ronflements indésirables. Le filtre passe-bas ne s’applique qu’aux sources utilisant le canal LFE. Remarque • Si vous utilisez des enceintes certifiées THX, sélectionnez « 80Hz ».

■ Phase du subwoofer

` 0º ` 180º : Permet de déplacer la phase du subwoofer. Remarque • Si le paramètre « Subwoofer » est réglé sur « Non » ce paramètre ne peut pas être sélectionné.

Ce paramètre n’est PAS réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey 2EQ® (➔ page 34). ` Activé ` Coupé(THX)

Activez ce réglage pour amplifier les basses en renforçant les sons graves transmis par les canaux avant gauche, droit et central au subwoofer.

Remarque • Lorsque le paramètre « Subwoofer » est réglé sur « Non » ou si le paramètre « Front » est défini sur une autre valeur que « Pleine Bande », ce paramètre est réglé sur « - - - - - ». • Ce paramètre est automatiquement réglé sur « Activé » lorsque les paramètres « Subwoofer » et « Front » sont réglés sur « Oui » et « Pleine Bande » respectivement pour la première fois. • Si vous utilisez des enceintes certifiées THX, sélectionnez « Coupé(THX) ».

Distance des enceintes

Ce paramètre est réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey 2EQ (➔ page 34). Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d’écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l’ingénieur du son. ■ Unité ` pieds : Les distances peuvent être réglées en pieds. Plage de valeurs : 0.5ft à 30.0ft par pas de 0,5 pied. ` mètres : Les distances peuvent être réglées en mètres. Plage de valeurs : 0.15m à 9.00m par pas de 0,15 mètre. (Le réglage par défaut varie d’un pays à l’autre.) ■ Left, Front Wide Left, Front High Left, Center, Front High Right, Front Wide Right, Right, Surround Right, Surround Back Right, Surround Back Left, Surround Left, Subwoofer ` Spécifiez la distance entre chacune des enceintes et la position d’écoute.

• Les enceintes que vous avez réglées sur « Non » ou sur « Aucun » dans « Configuration d’enceintes » ne peuvent pas être sélectionnées (➔ page 54). • Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrière et avant hautes. • Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » et que la zone 3 est activée, vous ne pouvez pas utiliser les enceintes surround et surround arrière.

Ce paramètre est réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey 2EQ (➔ page 34). Ici, vous pouvez régler le niveau sonore de chaque enceinte, à l’aide du testeur de tonalité intégré, de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d’écoute. Remarque • Ces réglages ne peuvent pas être utilisés dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 66). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 66) et vous écoutez via les enceintes de votre téléviseur. – L’ampli-tuner AV est en mode sourdine.

■ Left, Front Wide Left, Front High Left, Center*1,

Front High Right, Front Wide Right, Right, Surround Right, Surround Back Right, Surround Back Left, Surround Left `–12.0dB à 0.0dB à +12.0dB par pas de 0,5 dB. ■ Subwoofer*1 `–15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB. Remarque • Les enceintes que vous avez réglées sur « Non » ou sur « Aucun » dans « Configuration d’enceintes » ne peuvent pas être sélectionnées (➔ page 54).

Opérations plus sophistiquées

• Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrière et avant hautes. • Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » et que la zone 3 est activée, vous ne pouvez pas utiliser les enceintes surround et surround arrière. • La tonalité d’essai est émise au niveau standard pour THX, qui est 0 dB (réglage de volume absolu 82). Si vous écoutez habituellement à un niveau sonore inférieur à celui-ci, faites attention, la tonalité d’essai sera bien plus forte. *1 Pour l’enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l’aide du menu principal sont enregistrés comme réglages par défaut dans ce menu (➔ page 48). Conseil • Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d’écoute soit de 75 dB SPL (pondération C, mesure lente).

Réglages d’égalisation

Grâce aux réglages de l’égalisateur, vous pouvez régler la tonalité des enceintes individuellement à l’aide d’un égalisateur 5 bandes. Le volume de chaque enceinte peut être réglé (➔ page 55). ■ Égaliseur manuel ` Activé : Vous pouvez régler l’égalisateur manuellement pour chaque enceinte. Continuez avec la procédure suivante :

Appuyez sur w pour sélectionner « Canal », puis utilisez e/r pour sélectionner une enceinte.

Utilisez q/w pour sélectionner une fréquence, puis e/r pour régler le niveau sonore à cette fréquence.

Le volume à chaque fréquence peut être réglé de –6dB à 0dB à +6dB par incréments de 1 dB. Conseil • Vous pouvez sélectionner : « 63Hz », « 250Hz », « 1000Hz », « 4000Hz » ou « 16000Hz ». Et pour le subwoofer, « 25Hz », « 40Hz », « 63Hz », « 100Hz », ou « 160Hz ». • Les basses fréquences (63 Hz, par exemple) affectent les sons graves ; les hautes fréquences (16 000 Hz, par exemple) affectent les sons aigus.

Utilisez q pour sélectionner « Canal », puis e/r pour sélectionner une autre enceinte.

Répétez les étapes 1 et 2 pour chaque enceinte. Vous ne pouvez pas sélectionner les enceintes réglées sur « Non » ou « Aucun » dans « Configuration d’enceintes » (➔ page 54). ` Coupé : Tonalité désactivée, réponse plate.

• Lorsque le mode d’écoute Direct ou Pure Audio est sélectionné, les réglages de l’égaliseur n’ont aucun effet. • Si « Audyssey » est activé, il a priorité sur ce réglage (➔ page 59).

■ Espace entre.surr.arr. ` <1ft (<0.3m) ` 1ft-4ft (0.3m-1.2m) ` >4ft (>1.2m) Vous pouvez spécifier la distance entre vos enceintes surround arrière. Remarque • Ce réglage n’est pas disponible dans les cas suivants : – « Surround Back » est réglé sur « Aucun » (➔ page 54). – « Surround Back Ch » est réglé sur « 1ch » (➔ page 55). – « Zone 2/3 amplifiée » est réglé sur « Oui » (➔ page 54) et la zone 2/3 est activée (➔ page 70).

■ THX Ultra2/Select2 Subwoofer

` Non ` Oui Si vous utilisez un subwoofer certifié THX, réglez ce paramètre sur « Oui ». Remarque • Si le paramètre « Subwoofer » est réglé sur « Non » ce paramètre ne peut pas être sélectionné (➔ page 54).

`Coupé `Activé Vous pouvez appliquer le Boundary Gain Compensation (BGC) de THX pour compenser la perception exacerbée des basses fréquences pour les auditeurs placés très près d’une limite de pièce (mur). Remarque • Ce réglage est disponible uniquement si « THX Ultra2/Select2 Subwoofer » est réglé sur « Oui ». • Si le paramètre « Subwoofer » est réglé sur « Non » ce paramètre ne peut pas être sélectionné (➔ page 54).

`Coupé `Activé Quand « Loudness Plus » est réglé sur « Activé », il est possible de percevoir les nuances les plus subtiles de l’audio même à faible volume. Ceci est disponible uniquement quand le mode d’écoute THX est sélectionné. ■ Réglage THX conservé `Oui `Non Si ce réglage et configuré sur « Oui », Dynamic EQ et Dynamic Volume n’ont pas d’effet sur le mode d’écoute THX. Remarque • Ce paramètre est fixe sur « Oui » si « Loudness Plus » est réglé sur « Activé ».

■ Compatible métadonnées

`Activé : Lorsque Metadata Compatible est réglé sur « Activé », les métadonnées valides sont transmises via les connexions HDMI et peuvent être utilisées par d'autres appareils dans le système. À suivre

Opérations plus sophistiquées

` Coupé : Lorsque Metadata Compatible est réglé sur « Coupé », les métadonnées ne sont pas transmises via les connexions HDMI. La connexion HDMI dans votre système est utilisée pour fournir de l’audio numérique non compressée et des informations vidéo d’un appareil à l’autre. D’autres informations complémentaires sur le contenu numérique peuvent également être transmises. Ces informations complémentaires s’appellent des « métadonnées ». Le mode Metadata Compatible doit être utilisé lorsque des appareils de home-cinéma sont installés dans votre système, tels que des lecteurs de disque Blu-ray, des décodeurs et des écrans qui affichent ces métadonnées supplémentaires. Par exemple le mode Metadata Compatible doit être réglé sur ON lorsque des appareils compatibles avec THX Media Director™ sont présents dans le système. Ceci garantit que ces informations complémentaires pourront être reçues par votre AVR Onkyo et qu’elles seront transmises à d’autres appareils connectés dans votre système de home-cinéma et ceci sans aucune interruption. THX Loudness Plus THX Loudness Plus est une nouvelle technologie de contrôle du volume présente dans les récepteurs certifiés THX Ultra2 Plus™ et THX Select2 Plus™. Avec THX Loudness Plus, le public des home-cinémas pourra désormais profiter des détails riches dans un mixage surround quel que soit le niveau sonore. L’une des conséquences de la baisse du volume en dessous du niveau de référence est que certains éléments sonores peuvent être perdus ou perçus différemment par l’auditeur. THX Loudness Plus compense les décalages de tonalité et d’espace qui se produisent lorsque le volume est baissé en ajustant de façon intelligente les niveaux du canal surround ambiant et la distorsion de fréquence. Ceci permet aux utilisateurs de profiter de l’impact réel des bandes son quel que soit le réglage du volume. THX Loudness Plus est appliqué automatiquement lors de l’écoute de l’un des modes d’écoute THX. Les nouveaux modes THX Cinema, THX Music et THX Games sont conçus pour appliquer les réglages THX Loudness Plus pour chaque type de contenu.

Grâce aux fonctions et aux réglages Audio Adjust, vous pouvez régler le son et les modes d’écoute selon vos préférences.

■ Multiplex Can. source ` Principal ` Sub ` Principal/Sub Ce réglage détermine le canal d’une source multiplex stéréo qui est restituée. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc. ■ Mono Can. source ` Left + Right ` Left ` Right Ce réglage spécifie le canal à utiliser pour la lecture d’une source numérique à deux canaux, telle que Dolby Digital, ou source PCM/analogique à deux canaux avec le mode d’écoute Mono. Enceinte de dest ` Center : L’audio mono est restitué par l’enceinte centrale. ` Left / Right : L’audio mono est restitué par les enceintes avant gauche et droite. Ce paramètre détermine l’enceinte qui restituera le son mono quand le mode d’écoute Mono est sélectionné. Remarque • Si le paramètre « Center » est réglé sur « Aucun » (➔ page 54), ce paramètre ne peut pas être sélectionné.

■ PL IIx Music (2 can. source)

Ces réglages ne s’appliquent qu’aux sources stéréo à 2 canaux. Si vous n’utilisez pas les enceintes surround arrière, ces réglages s’appliqueront à Dolby Pro Logic II au lieu de Dolby Pro Logic IIx. Panorama `Activé `Coupé Grâce à ce réglage, vous pouvez élargir l’image stéréo avant lorsque vous utilisez le mode d’écoute Dolby Pro Logic IIx Music. Dimension `–3 à 0 à +3 Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l’avant ou vers l’arrière lorsque vous utilisez le mode d’écoute Dolby Pro Logic IIx Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l’arrière. Des valeurs inférieures permettent de le déplacer vers l’avant. Si l’image stéréo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l’avant pour améliorer la balance. Inversement, si l’image stéréo ressemble à une image mono ou si vous n’entendez pas suffisamment le son surround, déplacez-le vers l’arrière. Center Width `0 à 3 à 7 Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l’enceinte centrale lorsque vous utilisez le mode d’écoute Dolby Pro Logic IIx Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n’est restitué que par l’enceinte centrale. (Si vous n’utilisez pas d’enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l’intensité du son du canal central.

Opérations plus sophistiquées

■ PL IIz Height Gain ` Faible ` Moyen ` Haut La commande de hauteur du gain en Dolby Pro Logic IIz permet à l’auditeur de sélectionner l’intensité du gain appliqué aux enceintes avant hautes. Il y a trois réglages, « Faible », « Moyen » et « Haut », et les enceintes avant hautes sont accentuées dans cet ordre. Bien que « Moyen » corresponde aux réglages d’écoute par défaut, l’auditeur est en mesure d’ajuster la commande de hauteur de gain selon ses goûts personnels.

■ TrueHD Loudness Management

` Coupé ` Activé Ce paramètre spécifie s’il faut appliquer ou non le traitement Late Night sur une source Dolby TrueHD. Remarque • Lorsque ce paramètre est réglé sur « Coupé », la fonction Late Night pour les sources Dolby TrueHD est automatiquement réglée sur « Coupé ». • Lorsque ce paramètre est réglé sur « Coupé », les informations de normalisation du dialogue ne sont pas disponibles pour les sources Dolby TrueHD.

■ Neo:6 Music Center Image `0 à 2 à 5 Le mode d’écoute DTS Neo:6 Music crée un son surround à six canaux à partir de sources stéréo à deux canaux. Grâce à ce réglage, vous pouvez spécifier le degré d’atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central. Changer la valeur de « 0 » à « 5 » étend le son du canal central à gauche et à droite (extérieur).

• Si les paramètres « Front High » sont réglés sur « Aucun » (➔ page 54), ce paramètre ne peut pas être sélectionné. • Si le paramètre « Zone 2 amplifiée » est réglé sur « Oui » et que la zone 2 est activée, ce paramètre ne peut pas être sélectionné.

` Auto : Si le signal de la source contient une balise Dolby EX, le mode d’écoute Dolby EX ou THX Surround EX est utilisé. ` Manuel : Vous pouvez sélectionner n’importe quel mode d’écoute disponible. Ce paramètre détermine la manière dont les signaux codés en Dolby EX sont traités. Ce paramètre n’est pas disponible si aucune enceinte surround arrière n’est raccordée. Ce paramètre n’est efficace qu’avec Dolby Digital, Dolby Digital Plus et Dolby TrueHD. Remarque • Si le paramètre « Surround Back » est réglé sur « Aucun » (➔ page 54), ce paramètre ne peut pas être sélectionné. • Si le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et que la zone 2/3 est activée, ce paramètre ne peut pas être sélectionné.

Normalisation du dialogue

La normalisation du dialogue (DialogNorm) est une fonctionnalité de Dolby Digital, utilisée pour laisser les programmes au même niveau d’écoute moyen afin que l’utilisateur n’ait pas à changer la commande de volume entre les programmes Dolby Digital, Dolby Digital Plus et Dolby TrueHD. Lorsque vous lisez un logiciel encodé en Dolby Digital, Dolby Digital Plus et Dolby TrueHD, il est possible que vous constatiez de temps à autre un bref message sur l’affichage du panneau avant, « DialogNorm: X dB » (X étant une valeur numérique). L’affichage indique la correspondance entre le niveau du programme et le niveau de calibrage THX. Si vous souhaitez lire le programme à des niveaux de salle de cinéma calibrés, vous pouvez ajuster le volume. Par exemple, si vous voyez le message suivant : « DialogNorm: + 4 dB » sur l’affichage du panneau avant, pour conserver le niveau de sortie général à l’intensité sonore THX calibrée, tournez simplement la commande de volume de 4 dB. Cependant, à la différence d’une salle de cinéma où l’intensité sonore de la lecture est préréglée, vous pouvez choisir le volume de votre choix pour votre plus grand plaisir.

■ Soundstage `–3dB à Référence à +3dB Ce paramètre vous permet de sélectionner la scène sonore lors de l’utilisation d’Audyssey DSX. Remarque • Le mode d’écoute peut être sélectionné uniquement si les conditions suivantes sont remplies : – L’enceinte centrale est raccordée. – L’une ou l’autre des enceintes hautes avant ou avant larges est raccordée. – La zone 2 amplifiée n'est pas activée.

Opérations plus sophistiquées

` Large : À sélectionner si l’angle d’écoute est supérieur à 30 degrés. ` Etroit : À sélectionner si l’angle d’écoute est inférieur à 30 degrés. Grâce à ce réglage, vous pouvez optimiser le mode d’écoute Theater-Dimensional en spécifiant l’angle des enceintes avant gauche et droite par rapport à la position d’écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d’écoute et à un angle proche de l’un des deux réglages disponibles. Enceinte avant gauche

Enceinte avant droite

Angle d’écoute : 30°

• Pour des résultats optimaux, nous recommandons de régler « Etroit » sur 20° et « Large » sur 40°.

■ Dolby Digital*1, DTS*2, PCM multicanal, Dolby TrueHD, DTS-HD Master Audio, DSD*3 ` –QdB, –20dB, –10dB ou 0dB Grâce à ces réglages, vous pouvez définir le niveau du canal LFE (Low Frequency Effects) individuellement pour chaque source sonore d’entrée. Si vous trouvez les effets basse fréquence trop forts lorsque vous utilisez l’une de ces sources, changez ce réglage sur –20 dB ou –Q dB. *1 *2 *3

Sources Dolby Digital et Dolby Digital Plus

Sources DTS et DTS-HD High Resolution Sources DSD (Super Audio CD)

Les éléments peuvent être réglés individuellement pour chaque sélecteur d’entrée.

Préparation Pressez les boutons du sélecteur d’entrée pour sélectionner une source d’entrée.

La tonalité de chaque enceinte est réglée automatiquement par la Correction de pièce et de configuration automatique Audyssey 2EQ®. Pour activer les réglages suivants, vous devez d’abord procéder à la correction de pièce et de configuration des enceintes effectuées (➔ page 34). • Ces technologies ne peuvent pas être utilisées si : – un casque est raccordé ou – soit Pure Audio, soit le mode d’écoute Direct est sélectionné. ■ Audyssey ` Coupé ` Movie : Sélectionnez ce réglage ceci pour des films. Le témoin Audyssey s’allume. ` Music : Sélectionnez ce réglage ceci pour de la musique. Le témoin Audyssey s’allume. Remarque • Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n’est pas possible de sélectionner « Audyssey ». • L’égalisation Audyssey ne fonctionne pas avec des sources DSD.

`Coupé `Activé : Audyssey Dynamic EQ® est activé. Le témoin Dynamic EQ s’allume. Grâce à Audyssey Dynamic EQ, vous pouvez profiter d’un son superbe, même à de faible volumes d’écoute. Audyssey Dynamic EQ résout les problèmes de détérioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l’acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu’il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence. ■ Reference Level Audyssey Dynamic EQ Décalage du niveau de référence `0dB : Cette option doit être sélectionnée pour les contenus cinématographiques. `5dB : Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique. `10dB : Sélectionnez ce réglage pour le jazz ou toute autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films. `15dB : Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d’écoute très élevés et ayant une plage dynamique comprimée. Les films sont mixés dans des pièces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le À suivre

Opérations plus sophistiquées bruit rose de –30 dBFS à largeur de bande limitée (500 Hz

à 2000 Hz) produise un niveau de pression acoustique de 75 dB au niveau de la position d’écoute. Un système de home-cinéma calibré automatiquement par Audyssey 2EQ® lit au niveau de référence quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l’ont entendu. Audyssey Dynamic EQ® est référencé au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référence et l’enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n’est pas toujours utilisé dans les contenus musicaux ou autres que des films. Audyssey Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB, et 15 dB) qui peuvent être sélectionnés lorsque le niveau sonore du contenu n’est pas dans la norme. Remarque • Si le paramètre « Dynamic EQ » et configuré sur « Coupé », cette technologie ne peut pas être utilisée.

` Coupé ` Léger : Active le mode Light Compression. ` Moyen : Active le mode Medium Compression. ` élevé : Active le mode Heavy Compression. Ce réglage est celui qui a le plus d’influence sur le volume. Il affaiblit les parties fortes, telles que les explosions, et accentue les parties calmes afin qu’elles puissent être audibles. Remarque • Si vous souhaitez utiliser Audyssey Dynamic EQ ou Audyssey Dynamic Volume® avec les modes THX réglez le paramètre « Loudness Plus » sur « Coupé » et réglez « Réglage THX conservé » sur « Non » (➔ page 56). • Si vous activez Dynamic Volume, « Dynamic EQ » est réglé sur « Activé ». Le témoin Dynamic Vol s’allume. • Lorsque « Dynamic EQ » est réglé sur « Coupé », « Dynamic Volume » commute automatiquement sur « Coupé ».

À propos d’Audyssey Dynamic EQ®

Audyssey Dynamic EQ résout les problèmes de détérioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l’acoustique de la pièce. Dynamic EQ sélectionne la distorsion de fréquence et les niveaux de surround appropriés à chaque instant, et ce, quel que soit le volume sonore sélectionné par l’utilisateur. On obtient une bonne réponse des graves, une tonalité équilibrée et un effet surround qui reste constant malgré les changements de volume. Dynamic EQ combine les informations des niveaux de source entrants aux niveaux sonores réellement restitués dans la pièce, ce qui est une condition nécessaire pour offrir une solution de correction de l’intensité sonore. Audyssey Dynamic EQ travaille seul. Cependant, si Audyssey 2EQ est activé, les deux technologies fonctionnent en tandem afin d’offrir un son bien équilibré pour chaque auditeur à n’importe quel volume sonore. Volume®

À propos d’Audyssey Dynamic

Audyssey Dynamic Volume résout les problèmes dus aux variations de volume sonore entre les émissions de télévision, la publicité et les passages forts ou plus faibles des films. Dynamic Volume se réfère au réglage de volume défini par l’utilisateur, puis surveille en temps réel la manière dont le volume sonore de l’émission est perçu par les auditeurs afin de décider si une modification du volume sonore est nécessaire ou non. Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique. Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l’équilibre de la tonalité, l’effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l’auditeur regarde un film, change de chaîne ou passe d’un son stéréo à un son surround.

■ Volume intelligent `–12dB à 0dB à +12dB par pas de 1 dB. Grâce à la fonction IntelliVolume, vous pouvez définir le niveau sonore d’entrée pour chaque sélecteur d’entrée. Cela est utile lorsque l’un de vos appareils sources restitue un son plus fort ou plus faible que les autres. Utilisez e/r pour régler le niveau. Si un appareil restitue un son nettement plus fort que les autres, utilisez e pour réduire son niveau sonore d’entrée. Si le son restitué est nettement plus faible, utilisez r pour augmenter son niveau sonore d’entrée. Remarque • La fonction IntelliVolume ne fonctionne pas pour la Zone 2/3.

■ Synchro Audio/Vidéo `0msec à 800msec par pas de 5 msec Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l’image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio. Pour afficher l’image du téléviseur tout en réglant le délai, appuyez sur le bouton ENTER. Pour revenir à l’écran précédent, appuyez sur RETURN. La plage des valeurs que vous pouvez régler dépend du fait que votre téléviseur ou votre écran prend en charge HDMI Lip Sync et que le paramètre « Synchro lèvres » est réglé sur « Activé » (➔ page 67). Remarque • La fonction A/V Sync est désactivée lorsque le mode d’écoute Pure Audio ou le mode d’écoute Direct est utilisé avec une source d’entrée analogique. • Ce paramètre ne peut pas être utilisé avec le sélecteur d’entrée NET.

Opérations plus sophistiquées

Vous pouvez saisir un nom personnalisé pour chaque sélecteur d’entrée et pour chaque station de radio préréglée afin de les identifier plus facilement. Le nom personnalisé apparaît sur l’écran une fois saisi. Le nom personnalisé est modifié à l’aide de l’écran de saisie de caractères. ■ Nom

Utilisez q/w/e/r pour sélectionner un caractère, puis appuyez sur ENTER.

Répétez cette opération pour saisir jusqu’à 10 caractères.

Pour enregistrer un nom lorsque vous avez terminé, veillez à sélectionner « OK » à l’aide de q/w/e/r, puis appuyez sur ENTER.

Zone de saisie du nom

À l’aide du Réglage de l’image, vous pouvez régler la qualité de l’image et réduire les bruits apparaissant éventuellement à l’écran. Pour afficher l’image du téléviseur en effectuant le réglage, pressez ENTER. Pour revenir à l’écran précédent, appuyez sur RETURN. ■ Mode panoramique*1*2 Ce réglage détermine la taille de l’image. `4:3 :

Ceci peut également être effectué à partir du +10 sur la télécommande.

Appuyez sur CLR de la télécommande pour supprimer tous les caractères que vous avez saisis.

Saisis un espace. Shift*1 : Bascule entre les minuscules et les majuscules. (Gauche)/ (Droite) : Permet de déplacer le curseur vers la gauche ou vers la droite dans la zone de saisie du nom. Back Space*2 : Permet de déplacer le curseur vers l’arrière et de supprimer un caractère. OK : Permet de confirmer votre saisie.

• Pour nommer une station de radio préréglée, utilisez TUNER pour sélectionner AM ou FM, puis sélectionnez la station préréglée (➔ page 31).

• Pour restaurer un nom sur sa valeur par défaut, effacez tous les caractères avec CLR, sélectionnez « OK », puis appuyez sur ENTER.

• Ce paramètre ne peut pas être utilisé avec les sélecteurs d’entrée

En fonction des signaux d’entrée et du réglage de la sortie du moniteur, l’ampli-tuner AV sélectionne automatiquement le mode « 4:3 », « Plein », « Zoom » ou « Zoom grand angle ». Consultez « Sortie moniteur » pour toute information complémentaire sur le réglage de la sortie du moniteur (➔ page 52).

Opérations plus sophistiquées

■ Mode d’image*1*3 ` Sur mesure : Tous les réglages peuvent être réalisés manuellement. ` Cinema : À sélectionner quand la source de l’image est un film de cinéma ou autre. ` Game : À sélectionner lorsque la source vidéo est une console de jeu. ` Inchangé : N’ajuste pas la qualité de l’image (change la résolution). ` Direct : N’ajuste pas la qualité de l’image (ne change pas la résolution). La vidéo provenant d’une entrée et sortie analogiques par des sorties HDMI est traitée de la même manière que « Inchangé ». Grâce à « Mode d’image », vous pouvez changer les réglages suivants pour les adapter à un film ou à un écran de jeu en une opération ; « Mode Jeu », « Mode Film », « Optimisation des contours », « Réduction de bruit », « Luminosité », « Contraste », « Teinte », « Saturation » ou « Température de couleur ». ■ Mode Jeu*4*5*6 ` Coupé ` Activé Si le retard du signal vidéo se produit durant la lecture d’un appareil vidéo (c’est-à-dire une console de jeu), sélectionnez la source d’entrée correspondante et réglez le paramètre « Mode Jeu » sur « Activé ». Le retard diminuera mais en revanche la qualité de l’image sera réduite. ■ Mode Film*4*6 ` Vidéo : La détection « Mode Film » n’est pas appliquée, et le signal d’entrée est traité comme une source vidéo. ` Auto : Détecte si le signal d’entrée est une vidéo ou un film. S’il s’agit d’un film, la conversion appropriée est appliquée.

L’ampli-tuner AV ajuste la source de l’image en la convertissant automatiquement en un signal progressif approprié et en reproduisant la qualité naturelle de l’image originelle.

■ Optimisation des contours*4*6*7 ` Coupé ` Faible ` Moyen ` Haut Grâce à ce paramètre, vous pouvez rendre l’image plus nette. ■ Réduction de bruit*4*6*7 ` Coupé ` Faible ` Moyen ` Haut Ce paramètre vous permet de réduire le bruit parasite apparaissant à l’écran. Sélectionnez le niveau de votre choix. ■ Luminosité*1*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler la luminosité de l’image. « –50 » correspond au plus sombre. « +50 » correspond au plus clair. ■ Contraste*1*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler le contraste. « –50 » correspond au plus faible. « +50 » correspond au plus fort. ■ Teinte*1*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler la température de couleur « –50 » et « +50 ». ■ Saturation*1*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler la saturation. « –50 » correspond à la couleur la plus faible. « +50 » correspond à la couleur la plus forte.

■ Température de couleur*4*6

`Chaude `Normal `Froide Ce paramètre vous permet de régler la température de couleur. Remarque • Réglage d’image » ne peut pas être utilisé si : – le sélecteur d’entrée NET est sélectionné et que – « Sortie écran » est réglé sur « Sub » (➔ page 52). *1 Cette procédure peut également être effectuée à partir de la télécommande en utilisant l’installation rapide (➔ page 47). *2 Lorsqu’une source vidéo 3D est entrée, « Mode panoramique » est fixé sur « Plein ». *3 Lorsque « Compatible métadonnées » est activé (➔ page 56), « Mode d’image » est fixé sur « Direct ». *4 Si le paramètre « Mode d’image » n’est pas réglé sur « Sur mesure », ce paramètre ne peut être sélectionné. *5 Si le paramètre « Résolution » est réglé sur « Mise éch. sup. 4 K » (➔ page 52), celui-ci est automatiquement réglé sur « Coupé ». *6 Appuyez sur CLR si vous souhaitez réinitialiser à la valeur par défaut. *7 Si le paramètre « Mode Jeu » est réglé sur « Activé », celui-ci est automatiquement réglé sur « Coupé ».

Opérations plus sophistiquées

■ Sélecteur audio ` ARC : Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT MAIN de l’amplituner AV.*1 Grâce à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d’autres affectations. ` HDMI : Vous pouvez sélectionner ceci lorsque que l’entrée HDMI IN est affectée en tant que source d’entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l’entrée HDMI est automatiquement sélectionnée comme prioritaire. ` COAXIAL : Vous pouvez sélectionner ceci lorsque que l’entrée COAXIAL IN est affectée en tant que source d’entrée. Si les entrées coaxiale et HDMI ont été affectées, l’entrée coaxiale est automatiquement sélectionnée comme une priorité. ` OPTICAL : Vous pouvez sélectionner ceci lorsque que l’entrée OPTICAL IN est affectée en tant que source d’entrée. Si les entrées optique et HDMI ont été affectées, l’entrée optique est automatiquement sélectionnée comme une priorité. ` Analogique : L’ampli-tuner AV restitue toujours des signaux analogiques. Vous pouvez définir la priorité de la sortie audio en présence d’entrées numériques et analogiques. Remarque • Ce paramètre ne peut être sélectionné que pour une source d’entrée affectée en tant qu’entrée HDMI IN, COAXIAL IN ou OPTICAL IN. • Ce paramètre ne peut pas être utilisé avec les sélecteurs d’entrée NET et USB. • Lors de l’utilisation du Mode Whole House, « Sélecteur audio » est fixé sur « Analogique ». *1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélecteur d’entrée TV/CD. Mais vous ne le pouvez pas si vous avez sélectionné « Coupé » dans le réglage de « Canal de retour audio » (➔ page 66).

Réglage du signal numérique entrant

(Réglage fixe) ■ Réglage fixe ` Coupé : Le format est détecté automatiquement. Si aucun signal d’entrée numérique n’est présent, l’entrée analogique correspondante est utilisée à la place. ` PCM : Seuls les signaux d’entrée au format PCM 2 canaux seront restitués. Si le signal d’entrée n’est pas au format PCM, l’indicateur PCM clignote et un son est émis. ` DTS : Seuls les signaux d’entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d’entrée n’est pas DTS, le voyant dts clignote et aucun son n’est émis. Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Sélecteur audio », vous pouvez spécifier le type de signal dans « Réglage fixe ». Normalement, l’ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS. • Si le début des pistes d’une source PCM est coupé, essayez de régler le format sur PCM. • Si du bruit se fait entendre pendant l’avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS. Remarque

Mode d’écoute préréglé

Mode d’écoute préréglé

Vous pouvez affecter un mode d’écoute par défaut à chaque source d’entrée. Ce mode d’écoute pré-réglé sera sélectionné automatiquement lorsque vous sélectionnerez la source d’entrée. Par exemple, vous pouvez définir le mode d’écoute par défaut à utiliser avec les signaux d’entrée Dolby Digital. Vous pouvez sélectionner d’autres modes d’écoute pendant la lecture, mais le mode défini ici sera rétabli dès que l’ampli-tuner AV sera mis en mode veille.

Utilisez q/w pour sélectionner la source d’entrée que vous souhaitez régler, puis appuyez sur

ENTER. Le menu suivant apparaît.

5-1. Mode d’écoute préréglé

Analogique/PCM Source mono/multiplex Source 2 can. Dolby D/Dolby D Plus/TrueHD DTS/DTS-ES/DTS-HD Autre source multicanal

BD/DVD Dernière validation e r

Dernière validation Dernière validation Dernière validation Dernière validation Dernière validation

Mode d’écoute par défaut pour les sources analogiques et PCM.

• Le réglage est réinitialisé à la valeur « Coupé » lorsque vous modifiez le réglage dans « Sélecteur audio ».

Opérations plus sophistiquées

Utilisez q/w pour sélectionner le format de signal que vous voulez définir, puis e/r pour sélectionner un mode d’écoute.

Seuls les modes d’écoute pouvant être utilisés chaque formats de signaux d’entrée peuvent être sélectionnés (➔ pages 37 à 43). L’option « Dernière validation » signifie que le mode d’écoute sélectionné sera le mode d’écoute sélectionné en dernier. L’option « Décodage direct » signifie que le mode d’écoute en décodage direct (Dolby Digital, DTS, etc.) est sélectionné. Remarque • Pour le sélecteur d’entrée « TUNER », seul « Analogique » est disponible. • Pour « NET » ou le sélecteur d'entrée « USB », seul « Numérique » est disponible.

Dolby Digital ou Dolby Digital Plus sont lus (DVD, etc.). Permet de spécifier le mode d’écoute par défaut pour les sources Dolby TrueHD, telles que les disques

Blu-ray ou HD DVD (entrée via HDMI). ■ DTS/DTS-ES/DTS-HD Grâce à ce réglage, vous pouvez spécifier le mode d’écoute à utiliser lorsque des signaux audio numériques au format DTS ou DTS-HD High Resolution sont lus (DVD, LD, CD, etc.). Permet de spécifier le mode d’écoute par défaut pour les sources DTS-HD Master Audio, telles que les disques Blu-ray ou HD DVD (entrée via HDMI). ■ Autre source multicanal Ce réglage spécifie le mode d’écoute par défaut pour les sources PCM multicanaux à partir de « HDMI IN », tel que DVD-Audio, ainsi que les sources multicanaux DSD telles CD super audio.

■ Analog/PCM/Numérique

Grâce à ce réglage, vous pouvez spécifier le mode d’écoute utilisé lorsqu’un signal audio analogique (CD, TV, LD, VHS, MD, platine disque, radio, cassette, câble, satellite, etc.) ou numérique PCM (CD, DVD, etc.) est lu.

■ Affichage du volume `Absolu : La plage d’affichage est MIN, 0.5 à 99.5, MAX. `Relatif(THX) : La plage affichée est –QdB, –81.5dB à +18.0dB. Ce paramètre permet de choisir le mode d’affichage du niveau sonore. La valeur absolue 82 équivaut à la valeur relative 0 dB. Remarque • Si la valeur absolue est réglée sur 82, « 82.0Ref » s’affiche à l’écran et le voyant THX clignote.

`–QdB (entièrement muet), –50dB à –10dB par pas de 10 dB. Ce réglage permet de définir l’ampleur de la mise en sourdine de la sortie lorsque la fonction de mise en sourdine est utilisée (➔ page 46).

• Pour le sélecteur d’entrée « AUX », seul « PCM » est disponible.

■ Source mono/multiplex

Grâce à ce réglage, vous pouvez spécifier le mode d’écoute utilisé lorsqu’un signal audio numérique au format mono est lu (DVD, etc.).

`Coupé, 50 à 99 (affichage absolu) `Coupé, –32dB à +17dB (affichage relatif) Grâce à ce réglage, vous pouvez limiter le volume maximal. Pour désactiver ce réglage, sélectionnez « Coupé ».

Grâce à ce réglage, vous pouvez spécifier le mode d’écoute à utiliser lorsque que des sources numériques stéréo à 2 canaux (2/0), telles que Dolby Digital ou DTS, sont restituées. ■ Dolby D/Dolby D Plus/TrueHD Grâce à ce réglage, vous pouvez spécifier le mode d’écoute utilisé lorsque des signaux audio numériques

Opérations plus sophistiquées

■ Volume initial ` Dernier, MIN, 1 à 99 ou MAX (affichage absolu) ` Dernier, –QdB, –81.5dB à +18.0dB (affichage relatif) Avec ce réglage, vous pouvez spécifier le réglage de volume à utiliser à chaque fois que l’ampli-tuner AV est allumé. Pour utiliser le même volume sonore que celui qui était réglé sur l’ampli-tuner AV la dernière fois qu’il a été éteint, sélectionnez « Dernier ». Le paramètre « Volume initial » ne peut être réglé sur une valeur supérieure au réglage « Volume maximum ». ■ Niveau du casque ` –12dB à 0dB à +12dB Grâce à ce réglage, vous pouvez spécifier le volume du casque par rapport au volume principal. Cela est utile s’il existe une différence de volume entre vos enceintes et votre casque.

Configuration OSD Configuration du matériel

■ Affichage à l’écran

` Activé ` Coupé Ce réglage détermine si les détails des opérations s’affichent à l’écran lorsqu’une fonction de l’ampli-tuner AV est réglée. Même si « Activé » est sélectionné, le détail des opérations peut ne pas s’afficher si la source d’entrée est raccordée à une entrée HDMI IN. ■ Langue(Language) (Modèles nord-américains) ` English, Deutsch, Français, Español, Italiano, Nederlands, Svenska (Modèles européens) ` English, Deutsch, Français, Español, Italiano, Nederlands, Svenska, 中文 Ce réglage détermine la langue utilisée pour les menus de configuration OSD. ■ Économiseur d’écran ` 3min, 5min, 10min ` Coupé Grâce à ce paramètre, vous pouvez régler la durée avant que l’économiseur d’écran s’active. Une fois activé, l’économiseur d’écran s'éteindra et l’écran retournera à son état précédent, si l’ampli-tuner AV est opéré d’une quelconque manière.

Configuration du matériel

■ Unité de réglage AM/FM (Modèles nordaméricains) `10kHz/200kHz : `9kHz/50kHz : Sélectionnez le pas en fréquence en fonction de votre région. ■ Unité de réglage AM (Modèles européens) `10kHz : `9kHz : Sélectionnez le pas en fréquence en fonction de votre région. Pour que la syntonisation AM/FM fonctionne correctement, vous devez spécifier le pas en fréquence AM/FM utilisé dans votre région. Remarque • Si vous modifiez ce réglage, toutes les stations de radio préréglées seront supprimées.

Opérations plus sophistiquées

■ HDMI Contrôle(RIHD) ` Coupé ` Activé Activez ce réglage pour permettre aux appareils compatibles p connectés par HDMI d’être commandés avec l’ampli-tuner AV (➔ page 92). Remarque • Lorsque le paramètre est réglé sur « Activé » et que le menu est fermé, le nom des appareils compatibles p connectés et « RIHD On » s’affiche sur l’ampli-tuner AV. « Search… » → « (nom) » → « RIHD On » Quand l’ampli-tuner AV ne peut pas recevoir le nom de l’appareil, il est affiché comme « Player* » ou « Recorder* », etc. (« * » s’affiche et indique le nombre d’appareils, lorsque plusieurs sont reçus). • Lorsqu’un appareil compatible p est branché à l’amplituner AV via un câble HDMI, le nom de l’appareil branché est affiché sur l’afficheur de l’ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l’aide de la télécommande de l’ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s’affiche sur l’amplituner AV. • Réglez-le sur « Coupé » si un appareil branché n’est pas compatible ou si vous n’êtes pas sûr qu’il est compatible. • Si le fonctionnement n’est pas normal lorsque ce paramètre est réglé sur « Activé », réglez ce paramètre sur « Coupé ». • Consultez le manuel d’instructions de l’appareil branché pour plus d’informations. • Lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé », la consommation en mode veille augmente légèrement. (Selon l’état du téléviseur, l’ampli-tuner AV entre en mode veille, comme d’habitude.) • Le bouton p ne prend pas en charge HDMI OUT SUB. Utilisez HDMI OUT MAIN à la place. • Quand l’équipement source est relié à la connexion u, il peut mal fonctionner si « HDMI Contrôle(RIHD) » est réglé sur « Activé ».

` Coupé ` BD/DVD, CBL/SAT, STB/DVR, GAME, PC, AUX, TV/CD, PHONO : Sélectionne la source d’entrée pour laquelle la fonction HDMI Through est activée. ` Dernier : La fonction HDMI Through est activée sur la source d’entrée sélectionnée au moment du réglage de l’ampli-tuner AV en mode veille. Lorsque la fonction HDMI Through est activée, que l’ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d’autres appareils via la sortie HDMI. L’indicateur HDMI sera faiblement-allumé dans le mode Veille. Veuillez noter que l’indicateur ne peut pas s’allumer sous certaines conditions (➔ page 51). Ce paramètre est fixé sur « Auto » automatiquement lorsque le paramètre « HDMI Contrôle(RIHD) » cidessus est réglé sur « Activé », résultant en une sélection automatique de la source d’entrée. Remarque • Seule la source d’entrée affectée à HDMI IN via « Entrée HDMI » est activée (➔ page 52). • La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée ; cependant, il est possible de réduire la consommation électrique dans les cas suivants : – Le téléviseur est en mode veille. – Vous regardez un programme télévisé. • Consultez le manuel d’instructions de l’appareil branché pour plus d’informations. • Selon l’appareil raccordé, il est possible que la source d’entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ». • Ce paramètre est automatiquement réglé sur « Coupé » lorsque le paramètre « HDMI Contrôle(RIHD) » ci-dessus est réglé sur « Coupé ».

` Coupé ` Activé Ce réglage détermine si les signaux audio reçus sont reproduits sur la sortie HDMI. Vous pouvez activer ce

réglage si votre téléviseur est raccordé à la sortie HDMI et que vous souhaitez écouter un contenu audio à partir d’un appareil raccordé via les enceintes de votre téléviseur.

Normalement, ce paramètre doit être réglé sur « Coupé ». Remarque • Si « Activé » est sélectionné et si l’audio peut être restitué par le téléviseur, les enceintes de l’ampli-tuner AV n’émettront aucun son. Dans ce cas, « TV Speaker » s’affiche à l’écran de l’amplituner AV en appuyant sur DISPLAY. • Quand « HDMI Contrôle(RIHD) » est réglé sur « Activé », ce paramètre est fixé sur « Auto ». • Avec certains téléviseurs et signaux d’entrée, aucun son n’est restitué même lorsque ce paramètre est réglé sur « Activé ». • Si « Sortie TV audio » ou « HDMI Contrôle(RIHD) » est réglé sur « Activé » et que vous écoutez via les enceintes de votre téléviseur (➔ page 15), le fait d’allumer la commande de volume de l’ampli-tuner AV permet de restituer le son à partir des enceintes gauche et droite de l’ampli-tuner AV. Pour couper les enceintes de l’ampli-tuner AV, modifiez les réglages de votre téléviseur ou coupez le son de l’ampli-tuner AV. • Il n’est pas possible de modifier le mode d’écoute lorsque ce réglage est configuré sur « Activé » et que la source d’entrée n’est pas HDMI.

■ Canal de retour audio (ARC)

`Coupé `Auto : Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT MAIN de l’amplituner AV. La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles ARC d’envoyer le flux audio sur HDMI OUT MAIN de l’ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d’entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC. Réglage par défaut : « - - - - » À suivre

Opérations plus sophistiquées

Remarque • Ce paramètre est fixé sur « - - - - » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Coupé ». • Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé » pour la première fois. • Si vous réglez « Canal de retour audio » sur « Auto », le paramètre « Sélecteur audio » du sélecteur d’entrée TV/CD est automatiquement réglé sur « ARC » (➔ page 63).

(avec « Sous-Fenêtre » réglé sur « Multi ») ` haut, Bas, Left, Right (avec « Sous-Fenêtre » réglé sur « Unique ») ` Supérieur gauche, Supérieur droit, Inférieur gauche, Inférieur droit Avec ce réglage, vous pouvez régler le nombre de vignettes de prévisualisation sur l’écran du téléviseur. Remarque

Après avoir modifié les réglages de « HDMI Contrôle(RIHD) », « Transmission HDMI », ou

« Canal de retour audio », coupez l’alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d’utilisation de tous les autres appareils branchés. ■ Synchro lèvres ` Coupé ` Activé Cette fonction permet à l’ampli-tuner AV de corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté. Remarque • Cette fonction n’est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.

Ces paramètres s’appliquent à « InstaPrevue » du menu HOME (➔ page 44) et spécifient l’affichage de prévisualisation du flux vidéo HDMI. Sous-Fenêtre ` Multi : Affiche toutes les vignettes de prévisualisation en même temps. ` Unique : Affiche les vignettes de prévisualisation une par une. Avec ce réglage, vous pouvez régler le nombre de vignettes de prévisualisation à afficher.

• Suivant les signaux vidéo, il est possible que l’image ne soit pas restituée correctement sur les vignettes de prévisualisation d’InstaPrevue.

Mise en veille automatique

■ Mise en veille automatique ` Coupé ` Activé Lorsque « Mise en veille automatique » est réglé sur « Activé », l’ampli-tuner AV se met automatiquement en mode veille si aucune opération n’est effectuée pendant 30 minutes sans signal d’entrée audio ni vidéo. « Auto Standby » s’affiche à l’écran de l’ampli-tuner AV et sur l’OSD 30 secondes avant que la fonction de veille automatique ne se déclenche. Réglage par défaut : Activé (Modèles européens), Coupé (Modèles nord-américains) Remarque • Lorsqu’elle est réglée sur « Activé », la fonction de mise en veille automatique peut s’activer pendant la lecture de certaines sources. • La fonction de veille automatique ne fonctionne pas lorsque la Zone 2/3 est activée.

Cette section explique comment configurer manuellement les réglages réseau de l’ampli-tuner AV.

Si le serveur DHCP de votre routeur est activé, vous ne devez modifier aucun de ces réglages, car l’ampli-tuner AV est réglé par défaut pour utiliser DHCP pour se configurer automatiquement (DHCP est réglé sur « Activé »). Cependant, si le serveur DHCP de votre serveur est désactivé (si vous utilisez des adresses IP statiques par exemple), vous devrez configurer vous-même ces réglages. Dans ce cas, il est nécessaire de connaître le fonctionnement du réseau Ethernet. Qu’est-ce que le protocole DHCP ? DHCP (Dynamic Host Configuration Protocol) est un protocole utilisé par les routeurs, les ordinateurs, l’amplituner AV et d’autres appareils pour se configurer euxmême automatiquement dans un réseau. Qu’est-ce que le DNS ? Le système de noms de domaine DNS (Domain Name System) traduit les noms de domaine en adresses IP. Lorsque vous saisissez un nom de domaine, par exemple www.onkyousa.com dans votre navigateur web, avant d’accéder à ce site, votre navigateur utilise le DNS pour traduire ce nom en adresse IP, dans ce cas 63.148.251.142. ■ Adresse MAC Ceci est l’adresse MAC (Media Access Control) de l’ampli-tuner AV. Cette adresse ne peut pas être modifiée. ■ DHCP `Activé `Désactivé Ce paramètre définit si l’ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement les réglages de son adresse IP, de son masque de sous-réseau, de sa passerelle et de son serveur DNS. Remarque • Si vous sélectionnez « Désactivé », vous devez configurer manuellement les paramètres « Adresse IP », « Masque de sous-réseau », « Passerelle » et « Serveur DNS ».

Après avoir modifié les paramètres réseau, vous devez confirmer les modifications en exécutant

Opérations plus sophistiquées

■ Adresse IP ` Classe A : « 10.0.0.0 » à « 10.255.255.255 » ` Classe B : « 172.16.0.0 » à « 172.31.255.255 » ` Classe C : « 192.168.0.0 » à « 192.168.255.255 » Saisissez une adresse IP statique fournie par votre fournisseur d’accès Internet. La plupart des routeurs utilisent des adresses IP de classe C. ■ Masque de sous-réseau Saisissez l’adresse de masque de sous-réseau fournie par votre fournisseur d’accès Internet (en général 255.255.255.0). ■ Passerelle Saisissez l’adresse de passerelle fournie par votre fournisseur d’accès Internet. ■ Serveur DNS Saisissez l’adresse du serveur DNS fournie par votre fournisseur d’accès Internet. ■ URL du proxy Pour utiliser un serveur proxy, saisissez son URL ici. ■ Port proxy Si vous utilisez un serveur proxy, saisissez un numéro de port proxy ici. ■ Veille Réseau ` Activé ` Coupé Ce paramètre active ou désactive le contrôle du réseau. Lorsqu’il est activé, l’indicateur NET sera faiblementallumé pendant que l’ampli-tuner AV est en mode veille. Veuillez noter que l’indicateur ne peut pas s’allumer sous certaines conditions (➔ page 51). Remarque • Lorsque ce paramètre est réglé sur « Activé », la consommation en mode veille augmente légèrement.

■ Avis de mise à jour

` Activé ` Désactivé Lorsque ce paramètre est activé, vous serez avisé si une mise à jour du micrologiciel via le réseau est disponible.

Modification du code d’identification de la télécommande

Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton Q SETUP jusqu’à ce que le témoin Remote s’allume (au bout d’environ 3 secondes).

Utilisez les boutons numérotés pour saisir le code d’identification 1, 2 ou 3.

Le témoin Remote clignote deux fois.

• Choisir « Ne plus me le rappeler » sur la fenêtre de notification changera ce paramètre sur « Désactivé » (➔ page 19). • Pour toute information complémentaire sur le réglage de l’alimentation, voir « La fenêtre « Mise à jour du firmware disponible » s’affiche. » (➔ page 19).

Télécommande Mode Configuration

Configuration initiale

Si vous avez ignoré l’assistant d’installation initiale, par exemple lors de la première utilisation, vous pouvez y accéder ici. Consultez « Configuration initiale » (➔ page 20).

Config. de la télécommande

■ ID de la télécommande ` 1, 2 ou 3 Lorsque plusieurs appareils Onkyo sont utilisés dans la même pièce, leurs code d’identification à distance peuvent se chevaucher. Pour différencier l’ampli-tuner AV des autres appareils, vous pouvez modifier son code d’identification à distance de « 1 » à « 2 » ou « 3 ». Remarque • Si vous modifiez le code d’identification à distance de l’amplituner AV, n’oubliez pas d’enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

Config. de la télécommande

Consultez « Recherche des codes de télécommande »

Grâce à ce réglage, vous pouvez protéger vos réglages en verrouillant les menus de configuration.

■ Configuration `Verrouillé `Déverrouillé Lorsque « Verrouillé » est sélectionné, les menus de configuration sont verrouillés et vous ne pouvez modifier aucun réglage.

Opérations plus sophistiquées

• Lorsque la fonction Zone 2 Amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 5.1 canaux.

• Lorsque la fonction Zone 3 Amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 3.1 canaux.

Outre la pièce d’écoute principale, vous pouvez également bénéficier de la lecture dans une autre pièce, en d’autres termes en Multi Zone. Vous pouvez en outre sélectionner une source différente pour chaque pièce.

Réalisation des branchements Multi

TV Branchement des enceintes de la zone sur un amplificateur supplémentaire

Ampli-tuner AV Cette configuration permet une lecture avec un son 7.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2/3.

Vous pouvez raccorder les enceintes de la zone des deux façons suivantes :

1. Branchez-les directement sur l’ampli-tuner AV. 2. Branchez-les à un amplificateur supplémentaire.

TV Branchement direct des enceintes de la zone

à l’ampli-tuner AV Cette configuration vous permet de sélectionner différentes sources pour la pièce principale et la Zone 2/3. Cette fonction s’appelle Zone Amplifiée, car les enceintes de la Zone 2/3 sont amplifiées par l’ampli-tuner AV.

Ampli-tuner AV Zone 2

R L Pièce principale

TV Pour utiliser cette configuration, vous devez activer le paramètre Zone 2/3 Amplifiée (➔ page 54).

Ampli-tuner AV IN R L Récepteur/ amplificateur intégré

R R L L Récepteur/ amplificateur intégré

• Dans cette configuration, le volume de la zone 2/3 est commandé par l’ampli-tuner AV.

Opérations plus sophistiquées

• Le volume de la Zone 2/3 doit être réglé sur l’amplificateur de la

Enclenchement 12V Zone 2

Quand la Zone 2 est activée, la sortie de la prise ZONE 2 12V TRIGGER OUT monte (+12 volts et 150 milliampères maxi pour la Zone 2). Si cette prise est branchée à l’entrée 12 volts d’un appareil en Zone 2, l’appareil s’allumera et s’arrêtera quand l’ampli-tuner AV allume ou arrête la Zone 2.

Boutons du sélecteur d’entrée

ZONE 2 ZONE 3 MASTER VOLUME

Pour sélectionner la même source que la pièce principale, appuyez à deux reprises sur ZONE 2 ou

ZONE 3. « Zone 2 Selector: Source » ou « Zone 3 Selector: Source » s’affiche sur l’écran de l’amplituner AV.

Appuyez sur ZONE2 ou ZONE3, pointez ensuite la télécommande vers l’ampli-tuner AV et appuyez sur 8RECEIVER.

La Zone 2/3 s’active, le voyant Z2 ou Z3 s’allume sur l’écran de l’ampli-tuner AV. Conseil

• La sortie de l’enclenchement de la zone 2 monte (+12V).

Commande des appareils Multi zone

■ Utilisation de l’ampli-tuner AV Pour activer la Zone 2/3 et sélectionner une source d’entrée, pressez le bouton ZONE 2 ou ZONE 3 puis pressez un bouton de sélecteur d’entrée dans les 8 secondes qui suivent.

La Zone 2/3 s’active, le voyant Z2 ou Z3 s’allume sur l’écran de l’ampli-tuner AV.

• La sortie de l’enclenchement de la zone 2 monte (+12V).

Pour sélectionner une source d’entrée pour la

Zone 2/3, appuyez sur ZONE2 ou ZONE3, puis sur le bouton INPUT SELECTOR.

Pour désactiver la Zone 2/3, appuyez sur ZONE2 ou sur ZONE3, puis sur 8RECEIVER.

La zone est désactivée.

Pour désactiver la Zone 2/3, pressez ZONE 2 ou

ZONE 3 à plusieurs reprises, puis 8ON/STANDBY dans les 8 secondes. La zone est désactivée.

• La sortie de l’enclenchement de la zone 2 descend (0 volt).

• La sortie de l’enclenchement de la zone 2 descend (0 volt).

■ Utilisation sur la télécommande

Pour contrôler la Zone 2/3, vous devez d’abord appuyer sur ZONE2 ou ZONE3 de la télécommande.

• La fonction Whole House Mode permet de partager la source d’entrée de la pièce principale avec le Multi Zone (➔ page 46).

8RECEIVER Réglage du volume pour la zones

■ Utilisation sur la télécommande

Appuyez sur ZONE2 ou sur ZONE3.

Utilisez le VOL q/w.

■ Utilisation de l’ampli-tuner AV ZONE2

Appuyez sur ZONE 2 ou sur ZONE 3 (le témoin

Z2/Z3 clignote à l’écran).

Utilisez le MASTER VOLUME dans les 8 secondes.

Si vos enceintes de la zone 2/3 sont raccordées à un récepteur ou à un amplificateur intégré situé dans la zone 2/3, utilisez sa fonction de contrôle du volume pour régler le volume.

Opérations plus sophistiquées

Activation du mode sourdine dans la zones

■ Utilisation sur la télécommande

Appuyez sur ZONE2 ou sur ZONE3, puis sur

• Pour désactiver la mise en sourdine, appuyez sur ZONE2 ou sur ZONE3, puis à nouveau sur MUTING. Le mode sourdine peut également être désactivé en réglant le volume. Remarque • Seul le son des sources d’entrée analogiques est restitué par les bornes d’enceintes ZONE 2/3 LINE OUT, FRONT WIDE/ZONE 2 L/R et FRONT HIGH/ZONE 3 L/R. Le son des sources d’entrée numériques n’est pas restitué. Si aucun son n’est restitué lorsqu’une source d’entrée est sélectionnée, assurez-vous qu’elle est raccordée à une entrée analogique. • Vous ne pouvez pas sélectionner des stations AM ou FM différentes dans la pièce principale et la Zone 2/3. La même station AM/FM sera diffusée dans chaque pièce. À savoir, si une station FM est sélectionnée dans la pièce principale, cette station sera également diffusée dans la Zone 2/3. • Si vous avez sélectionné NET ou USB comme sélecteur d’entrée, le dernier sélecteur choisi est configuré pour la pièce principale et la Zone 2/3. • Quand la Zone 2/3 est activée et que son sélecteur d’entrée est sélectionné, la consommation électrique en veille augmente légèrement. • Lorsque la Zone 2/3 est activée, les fonctions u ne sont pas disponibles. • Lors du réglage de l’ampli-tuner AV en mode veille lorsque la Zone 2/3 est active, le voyant Z2 ou Z3 s’allume de manière atténuée. • L’activation des Zones dans la pièce principale lorsque le mode d’écoute est réglé sur Pure Audio commute automatiquement sur Direct. • « AUX » ne peuvent pas être choisies en tant que sources d’entrée pour la Zone 2/3. • Lorsque « AUX » est la source d’entrée de la pièce principale et que la Zone 2/3 est configurée pour partager la même source, aucun son n’est reproduit depuis la Zone 2/3.

Utilisation de la télécommande dans la

Zone et les kits de commande multipièces Pour commander l’ampli-tuner AV à l’aide de la télécommande lorsque vous êtes en Zone, vous avez besoin d’un kit de télécommande multi-pièces du commerce pour chaque Zone. • Les kits multi-pièces sont produits par Niles et Xantech. Ces kits peuvent également être utilisés quand il n’y a pas de visibilité directe vers le capteur distant de l’ampli-tuner AV, lorsqu’il est placé dans une armoire par exemple.

Utilisation d’un kit multi-pièces avec la Zone

Dans cette configuration, le récepteur IR en Zone détecte les signaux infrarouges de la télécommande et les achemine à l’ampli-tuner AV dans la pièce principale par l’intermédiaire du bloc de raccordement.

Depuis le bloc de raccordement

Ampli-tuner AV Utilisation d’un kit multi-pièces avec une armoire

Dans cette configuration, le récepteur IR détecte les signaux infrarouges de la télécommande et les achemine à l’ampli-tuner AV placé dans l’armoire par l’intermédiaire du bloc de raccordement.

Bloc de raccordement

IR IR IN Télécommande

Circulation des signaux

Le câble à minifiche provenant du bloc de raccordement doit être branché à la prise IR IN de l’ampli-tuner AV, comme indiqué ci-dessous.

Circulation des signaux

Commande d’autres appareils

Lecture sur iPod/iPhone via une station d’accueil

Onkyo Utilisation de la station d’accueil Onkyo La station d’accueil est vendue séparément. Les modèles vendus sont différents en fonction de la région. Pour les informations les plus récentes sur les appareils de la station d’accueil Onkyo, visitez le site Web Onkyo à l’adresse : http://www.onkyo.com Avant d’utiliser des appareils de la station d’accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d’Apple. Pour les modèles d’iPod/iPhone pris en charge, consultez le manuel d’instructions de la station d’accueil Onkyo.

Station d’accueil RI Grâce à la station d’accueil RI, vous pouvez facilement lire de la musique enregistrée sur votre iPod/iPhone, ainsi que regarder des diaporamas et des vidéos de l’iPod/iPhone sur votre téléviseur. En outre, l’affichage à l’écran (OSD) vous permet d’afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce

à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone dans le confort de votre canapé. Vous pouvez même utiliser la télécommande de l’ampli-tuner AV pour actionner votre iPod/iPhone. Remarque • Saisissez le code de télécommande approprié avant d’utiliser la télécommande de l’ampli-tuner AV pour la première fois (➔ page 75). • Raccordez la station d’accueil RI à l’ampli-tuner AV au moyen d’un câble u (➔ page 17). • Réglez le commutateur RI MODE de la station d’accueil RI sur « HDD » ou sur « HDD/DOCK ». • Réglez le paramètre Affichage d’entrée de l’ampli-tuner AV sur « DOCK » (➔ page 45).

■ Fonction du système

Selon le modèle et la version de votre iPod/iPhone, certaines des opérations connexes pourraient ne pas fonctionner. Système activé Lorsque vous allumez l’ampli-tuner AV, la station d’accueil RI et l’iPod/iPhone s’allument automatiquement. En outre, lorsque la station d’accueil RI et l’iPod/iPhone sont allumés, il est possible d’allumer l’ampli-tuner AV en appuyant sur 8SOURCE. Mise en marche automatique Si vous appuyez sur la touche 1 (lecture) de la télécommande alors que l’ampli-tuner AV est en veille, l’ampli-tuner AV s’allume automatiquement et sélectionne votre iPod/iPhone comme source d’entrée, et ce dernier commence la lecture.

Si vous lancez la lecture de l’iPod/iPhone alors que vous écoutez une autre source d’entrée, l’ampli-tuner AV sélectionne automatiquement l’entrée à laquelle la station d’accueil RI est raccordée. Autres opérations à distance Vous pouvez utiliser la télécommande fournie avec l’ampli-tuner AV pour commander les autres fonctions de l’iPod/iPhone. La fonctionnalité disponible dépend de l’ampli-tuner AV. Remarque • Si vous utilisez votre iPod/iPhone avec d’autres accessoires, il est possible que la détection de lecture de l’iPod/iPhone ne fonctionne pas. • Il est possible que la fonction System On ne soit pas opérationnelle selon la station d’accueil RI.

Si vous utilisez la fonction d’alarme de votre iPod pour démarrer la lecture, l’ampli-tuner AV s’allume à l’heure spécifiée et sélectionne automatiquement votre iPod comme source d’entrée. Remarque • Cette opération connexe ne fonctionne pas lorsqu’une vidéo est lue ou si le son réglé pour l’alarme est un son intégré (Bip). • Cette opération connexe ne fonctionnera pas avec les modèles sur lesquels les fichiers musicaux ne peuvent pas être utilisées pour régler le son de l’alarme.

■ Remarques concernant le fonctionnement

• Utilisez la commande de volume de l’ampli-tuner AV pour ajuster le volume de la lecture. • Lorsque votre iPod/iPhone se trouve dans la station d’accueil RI, sa commande de volume n’a aucun effet. • Si vous ajustez la commande du volume de votre iPod/iPhone alors qu’il se trouve dans la station d’accueil RI, veillez à ce qu’il ne soit pas réglé trop fort avant de rebrancher votre casque.

Commande d’autres appareils

Commande de votre iPod/iPhone

En appuyant sur le bouton REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d’accueil, vous pouvez contrôler l’iPod/iPhone placé sur votre station d’accueil à l’aide des boutons décrits plus loin dans cette section. Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » (➔ page 75). Consultez le manuel d’utilisation de la station d’accueil pour plus d’informations.

■ Avec la commande RI Effectuez une connexion u et saisissez le code de télécommande 81993 (avec u).

• Réglez le paramètre Affichage d’entrée de l’ampli-tuner AV sur « DOCK » (➔ page 45).

Station d’accueil RI

• Réglez le commutateur RI MODE de la station d’accueil RI sur « HDD » ou sur « HDD/DOCK ». • 8SOURCE peut ne pas fonctionner avec un code de télécommande (sans u). Dans ce cas, effectuez une connexion u et saisissez le code de télécommande 81993 (avec u).

■ u Fonctionnement de la station d’accueil

Appuyez tout d’abord sur le bouton

REMOTE MODE correspondant.

■ Sans la commande RI Vous devez tout d’abord saisir le code de télécommande

• Avec certains modèles d’iPod/iPhone, certaines générations de modèle et stations d’accueil RI, certains boutons peuvent ne pas fonctionner comme prévu.

• Pour plus de détails concernant le fonctionnement de l’iPod/iPhone, consultez le manuel d’instructions de la station d’accueil RI. *1 TOP MENU fonctionne comme le bouton Mode lorsqu’il est utilisé avec la station d’accueil DS-A2 RI. *2 Ce bouton ne permet pas d’éteindre ou d’allumer la station d’accueil RI Onkyo DS-A2 ou DS-A2X. Il se peut également que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà éteint, il le reste lorsque la télécommande transmet la commande d’extinction. *3 DISPLAY permet d’activer le rétro-éclairage pendant quelques secondes. *4 Mode Reprise Avec la fonction reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod/iPhone de la station d’accueil Onkyo DS-A2 RI.

Commande d’autres appareils

Commande d’autres appareils

Vous pouvez également utiliser la télécommande de l’ampli-tuner AV pour commander vos autres appareils audiovisuels. Cette section explique comment saisir le code de télécommande d’un appareil que vous souhaitez contrôler : lecteur DVD, téléviseur, CD, etc.

Codes de télécommande préprogrammés

Les boutons REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n’avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées. BD/DVD Lecteur Blu-ray Onkyo (➔ page 77) TV/CD Lecteur CD Onkyo (➔ page 76)

STB/DVR Apple TV Recherche des codes de télécommande

Vous pouvez rechercher le code de télécommande approprié dans le menu de configuration OSD. Vous devez brancher votre téléviseur sur la sortie HDMI (HDMI OUT MAIN) pour effectuer les réglages à l’écran suivants.

Appuyez sur RECEIVER, puis sur HOME.

Utilisez q/w pour sélectionner « Config. de la télécommande », puis appuyez sur ENTER.

Utilisez q/w pour sélectionner « Télécommande

Mode Configuration », puis appuyez sur ENTER.

Utilisez q/w pour sélectionner un mode distant, puis appuyez sur ENTER.

Le menu de sélection de catégorie apparaît.

Utilisez q/w pour sélectionner une catégorie, puis appuyez sur ENTER.

L’écran de saisie de la marque apparaît.

Utilisez q/w/e/r pour sélectionner un caractère, puis appuyez sur ENTER.

Répétez cette étape pour les trois premiers caractères du nom de la marque. Lorsque vous avez saisi le troisième caractère, sélectionnez « Search », puis appuyez sur ENTER. Une liste de noms de marque est récupérée. Si vous ne trouvez pas la marque de votre choix : Utilisez r pour sélectionner « Not Listed », puis appuyez sur ENTER. L’écran de saisie de la marque apparaît.

Utilisez e/r pour sélectionner « Setup », puis appuyez sur ENTER.

Utilisez q/w pour sélectionner une marque, puis appuyez sur ENTER.

Un code de télécommande avec ses instructions s’affiche. Suivez la procédure.

Si vous pouvez commander l’appareil, utilisez q/w pour sélectionner « OK », puis appuyez sur

ENTER. Le menu de configuration OSD revient à l’affichage frontal du « Télécommande Mode Configuration ». Si vous ne pouvez pas commander l’appareil, utilisez q/w pour sélectionner « Try Next Code », puis appuyez sur ENTER. Le code suivant apparaît.

Commande d’autres appareils

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

Recherchez le code de télécommande approprié dans la liste des Codes de télécommande.

Les codes sont classés par catégorie (ex. : lecteur DVD, téléviseur, etc.).

Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton DISPLAY

(pendant environ 3 secondes). Le témoin Remote s’allume. Remarque • Les codes de télécommande ne peuvent pas être entrés pour RECEIVER et le bouton multi zone. • Seuls les codes de télécommande de téléviseurs peuvent être entrés pour TV. • À l’exception de RECEIVER, TV et du bouton multi zone, vous pouvez affecter des codes de télécommande de n’importe quelle catégorie pour les boutons REMOTE MODE. Cependant, ces boutons font également office de bouton de sélecteur d’entrée (➔ page 22) : par conséquent, choisissez un bouton REMOTE MODE correspondant à l’entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l’entrée CD, choisissez TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l’aide des boutons numérotés.

Le témoin Remote clignote deux fois. Si le code de télécommande n’a pas été saisi correctement, le témoin Remote ne clignote qu’une seule fois.

Reconfiguration des boutons de couleur

Vous pouvez changer la configuration des boutons de couleur, avec lesquels les boutons REMOTE MODE sont préréglés.

Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez reprogrammer, appuyez et tenez enfoncé A (rouge) jusqu’à ce que le témoin

Remote s’allume (au bout d’environ 3 secondes). Vous pouvez changer seulement les boutons de couleur pour les appareils dont les codes appartiennent aux catégories de la liste des codes de la télécommande (lecteurs de BD/DVD, téléviseurs, décodeurs numériques, etc).

Dans les 30 secondes, appuyez sur les boutons de couleur dans l’ordre dans lequel vous voulez les reconfigurer.

Les pressions des boutons sont affectées à chaque bouton de la gauche vers la droite. Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée. Si la séquence n'est pas attribuée correctement, le témoin Remote ne clignotera qu’une seule fois lentement.

• Pour réinitialiser les boutons REMOTE MODE aux réglages par défaut, voir « Réinitialisation des boutons de REMOTE MODE » ( ➔ page 76 ). Remarque • Si un bouton différent des boutons de couleur est pressé, l’opération est annulée. • Cette opération ne peut pas être exécutée pendant que l’amplituner AV est en mode récepteur ou quand la ZONE 2/3 est active.

• Bien que les codes de télécommande fournis soient corrects au moment de l’impression de la liste, ils sont susceptibles d’être modifiés.

Commande d’autres appareils

` 70868 : Enregistreur de MD Onkyo sans u ` 71323 : Graveur CD Onkyo sans u ` 82990 : Station d’accueil Onkyo sans u

Codes de télécommande pour les appareils Onkyo raccordés via RI Les appareils Onkyo raccordés via u se commandent en pointant la télécommande vers l’ampli-tuner AV, et non vers l’appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Réinitialisation des boutons de

REMOTE MODE Assurez-vous que l’appareil Onkyo est raccordé à l’aide d’un câble u et d’un câble audio analogique

(RCA). Consultez « Raccordement d’appareils Onkyo RI » pour toute information complémentaire (➔ page 17).

Vous pouvez réinitialiser un bouton REMOTE MODE en lui réaffectant son code de télécommande par défaut.

Saisissez le code de télécommande approprié pour le bouton REMOTE MODE en vous reportant à la section précédente.

`42157 : Platine à cassette Onkyo avec u `81993 : Station d’accueil Onkyo avec u

Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez réinitialiser, maintenez enfoncé HOME jusqu’à ce que le témoin Remote s’allume (au bout d’environ 3 secondes).

Patientez 30 secondes, puis pressez à nouveau le bouton REMOTE MODE.

Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée. Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu’un bouton est réinitialisé, son code préprogrammé est rétabli.

Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l’ampli-tuner AV et faites fonctionner l’appareil.

Commande d’appareil Onkyo sans u

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n’est pas raccordé via u, utilisez les codes de télécommande suivants : ` 30627 : Lecteur DVD Onkyo sans u ` 71817 : Lecteur CD Onkyo sans u ` 32900/33100/33500 : Lecteur Blu-ray/DVD Onkyo ` 32901/33104/33504 : Lecteur HD DVD Onkyo

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton HOME jusqu’à ce que le témoin Remote s’allume (au bout d’environ 3 secondes).

Patientez 30 secondes, puis appuyez de nouveau sur

RECEIVER. Le témoin Remote clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d’autres appareils

En appuyant sur le bouton REMOTE MODE préprogrammé avec le code de télécommande de votre appareil, vous pouvez commander votre appareil Onkyo comme indiqué ci-dessous. Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, consultez « Saisie des codes de télécommande préprogrammés » (➔ page 75).

Commande d’un téléviseur

TV est préprogrammé avec le code de télécommande permettant de contrôler un téléviseur compatible p*1 (limité à certains modèles). Le téléviseur doit être capable de recevoir les signaux de la télécommande via une liaison p et il doit être raccordé à l’amplituner AV via une connexion HDMI. Si la commande de votre téléviseur via p ne fonctionne pas correctement, programmez le code de télécommande de votre téléviseur dans TV et utilisez la télécommande de votre téléviseur pour commander ce dernier. Utilisez les codes de télécommande suivants : `11807/13100/13500 : Téléviseur avec p

Commande l’Apple TV En programmant la télécommande fournie avec le code de télécommande approprié, vous pouvez l’utiliser pour faire fonctionner votre Apple TV.

Utilisez les codes de télécommande suivants : `02615 :

Apple TV Commande d’autres appareils

■ Fonctionnement du téléviseur

Commander un périphérique mobile, compatible MHL En programmant la télécommande fournie avec le code de télécommande approprié, vous pouvez l’utiliser pour faire fonctionner votre périphérique mobile, compatible MHL.

Raccordez votre appareil mobile, compatible MHL, à la prise AUX INPUT MHL. Nous vous recommandons de programmer le code de télécommande sur le bouton AUX. Utilisez les codes de télécommande suivants : (Modèles nord-américains) ` 33101: Périphérique mobile, compatible MHL (Modèles européens) ` 32910: Périphérique mobile, compatible MHL Remarque • Il est impossible de garantir un fonctionnement fiable avec certains périphériques mobiles.

Commande d’un lecteur Blu-ray/DVD, HD DVD ou d’un graveur DVD BD/DVD est préprogrammé avec le code de télécommande permettant de contrôler un appareil compatible p*1

(limité à certains modèles). L’appareil doit être capable de recevoir les signaux de la télécommande via une liaison p et il doit être raccordé à l’ampli-tuner AV via une connexion HDMI. Utilisez les codes de télécommande suivants : ` 32910/33101/33501/31612 : Lecteur Blu-ray/lecteur DVD avec p *1

Appuyez tout d’abord sur le bouton

REMOTE MODE correspondant.

■ Fonctionnement du lecteur Blu-ray/lecteur HD DVD Boutons disponibles b TOP MENU

B (Vert) C (Jaune) D (Bleu)

Le p pris en charge par l’ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Commande d’autres appareils

■ Fonctionnement du lecteur DVD/graveur de DVD Appuyez tout d’abord sur le bouton REMOTE MODE correspondant.

■ Fonctionnement du magnétoscope/magnétoscope numérique

Boutons disponibles b GUIDE

Numéro : +10 h 8SOURCE i DISPLAY j MUTING k CH +/–

■ Fonctionnement du lecteur CD/graveur de

CD/enregistreur de MD Boutons disponibles c q/w/e/r ENTER

■ Fonctionnement de la platine à cassette

■ Fonctionnement du récepteur/décodeur câble/satellite

Boutons disponibles e 1, t (lecture inversée), h 8SOURCE

2, 5, 4, 7, 6 j MUTING Fr-78

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout. • Consultez « Commande de votre iPod/iPhone » pour le fonctionnement de l’iPod/iPhone (➔ page 73). *1 La fonction p n’est pas prise en charge. Le p pris en charge par l’ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Si vous rencontrez un problème lors de l’utilisation de l’ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo. Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l’ampli-tuner AV avant de contacter votre revendeur Onkyo. Pour réinitialiser l’ampli-tuner AV à ses réglages d’usine, allumez-le et, tout en maintenant le bouton CBL/SAT enfoncé, appuyez sur 8ON/STANDBY. « Clear » s’affichera sur l’écran de l’ampli-tuner AV et l’ampli-tuner AV passera en mode veille.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

■ L’ampli-tuner AV ne s’allume pas Assurez-vous que le cordon d’alimentation est correctement branché sur la prise murale.

Débranchez le cordon d’alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

■ L’ampli-tuner AV s’éteint de manière inattendue

L’ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

La réinitialisation de l’ampli-tuner AV supprimera vos stations de radio préréglées et vos paramètres personnalisés.

RECEIVER HOME Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enfoncé le bouton

RECEIVER, maintenez enfoncé le bouton HOME jusqu’à ce que le témoin Remote s’allume (au bout d’environ 3 secondes). Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

■ Aucun son n’est reproduit, ou le son est très faible Assurez-vous que la source d’entrée numérique a bien été sélectionnée.

Assurez-vous que toutes les fiches de branchement audio sont enfoncées complètement.

Assurez-vous que les entrées et les sorties de tous les 15-17 appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d’enceinte est 12 correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d’enceinte. Assurez-vous que la source d’entrée a bien été sélectionnée.

Assurez-vous qu’il n’y ait pas de court-circuit dans les câbles d’enceinte.

Vérifiez le réglage du volume. L’ampli-tuner AV est — conçu pour vous faire profiter du home-cinéma. Il est doté d’une plage élargie de réglages de volume pouvant être réglés avec précision.

■ L’ampli-tuner AV s’éteint, et s’allume à nouveau après le rétablissement de l’alimentation

Si le voyant MUTING clignote à l’écran de l’ampli- 46 tuner AV, appuyez sur MUTING de la télécommande pour désactiver la sourdine de l’ampli-tuner AV.

Le circuit de protection a été activé. Débranchez immédiatement le cordon d’alimentation de la prise murale. Assurez-vous que tous les câbles des enceintes et des sources d’entrée sont correctement branchés, et laissez le cordon d’alimentation de l’ampli-tuner AV débranché pendant 1 heure. Ensuite, rebranchez le cordon d’alimentation et mettez l’appareil sous tension. Si l’ampli-tuner AV s’éteint à nouveau, débranchez le cordon d’alimentation et contactez votre revendeur Onkyo. Mise en garde : si « CHECK SP WIRE » s’affiche à l’écran de l’ampli-tuner AV, il est possible que les câbles d’enceinte soient en court-circuit.

Lorsque des écouteurs sont branchés sur la prise

46 PHONES, aucun son n’est restitué par les enceintes.

AVERTISSEMENT Si vous constatez la présence de fumée, d’une odeur ou d’un bruit provenant de l’ampli-tuner AV, débranchez immédiatement le cordon d’alimentation de la prise murale et contactez votre revendeur Onkyo.

Si aucun son n’est restitué par un lecteur DVD branché sur l’entrée HDMI IN, vérifiez les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.

Vérifiez les paramètres de sortie audio numérique de — l’appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-vidéo, vous devez sélectionner un format de sortie audio dans un menu.

Si votre platine disques utilise une cellule à bobines — mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu’aucun câble de branchement n’est plié, torsadé, ou endommagé.

Tous les modes d’écoute n’utilisent pas l’ensemble des enceintes.

Indiquez les distances des enceintes et réglez le niveau sonore de chaque enceinte.

Assurez-vous que le microphone de configuration des — enceintes n’est plus branché.

Si le format du signal d’entrée est réglé sur « PCM » 63 ou « DTS ». Réglez-le sur « Coupé ».

■ Seules les enceintes avant reproduisent un son

Lorsque le mode d’écoute Stereo ou Mono est 40 sélectionné, seules les enceintes avant et le subwoofer reproduisent un son. En mode d’écoute Mono, seules les enceintes avant 57 restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right ». Vérifiez la configuration des enceintes.

■ Seule l’enceinte centrale reproduit un son

Si vous utilisez le mode d’écoute Dolby Pro Logic IIx — Movie, Dolby Pro Logic IIx Music, ou Dolby Pro Logic IIx Game avec une source en mono, comme une station de radio AM ou un programme télévisé en mono, le son est concentré dans l’enceinte centrale. En mode d’écoute Mono, seule l’enceinte centrale restitue un son si le paramètre « Enceinte de dest » est réglé sur « Center ».

Assurez-vous que les enceintes sont configurées correctement.

■ Les enceintes surround ne reproduisent aucun son

■ L’enceinte centrale ne reproduit aucun son

Lorsque le mode d’écoute Stereo ou Mono est sélectionné, l’enceinte centrale ne reproduit aucun son.

En mode d’écoute Mono, seules les enceintes avant 57 restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right ».

Assurez-vous que les enceintes sont configurées correctement.

■ Les enceintes avant hautes et les enceintes surround arrière ne restituent aucun son

37 Selon le mode d’écoute sélectionné, il se peut qu’aucun son ne soit restitué par les enceintes avant hautes, avant larges et surround arrière. Sélectionnez un autre mode d’écoute. Selon les sources, il se peut que le son restitué par les — enceintes avant hautes, avant larges et surround arrière soit faible. Assurez-vous que les enceintes sont configurées correctement.

Lorsque la zone 2 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 5.1 canaux et les enceintes avant hautes et les enceintes surround arrière ne restituent aucun son.

Lorsque la zone 3 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 3.1 canaux et les enceintes avant hautes et les enceintes surround arrière ne restituent aucun son.

Certains modes d’écoute ne peuvent pas être sélectionnés avec certains signaux d’entrée.

■ Il est impossible de sélectionner le mode d’écoute Pure Audio

Le mode d’écoute Pure Audio ne peut pas être sélectionné lorsque la Zone 2/3 est activée.

■ Le subwoofer ne reproduit aucun son

Lorsque vous lisez des supports ne contenant aucune — information concernant le canal chargé des effets

LFE, le subwoofer ne reproduit aucun son.

En fonction de la source et du mode d’écoute sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Essayez de sélectionner un autre mode d’écoute.

Assurez-vous que les enceintes sont configurées correctement.

Assurez-vous que les enceintes sont configurées correctement.

■ Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de — l’appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

■ Il est impossible d’obtenir une écoute en 6.1/7.1

Si aucune enceinte surround arrière, avant large ou avant haute n’est branchée, ou si les enceintes de la zone 2/3 sont utilisées, l’écoute en 6.1/7.1 n’est pas possible.

Vous ne pouvez pas toujours sélectionner tous les modes d’écoute, en fonction du nombre d’enceintes branchées.

■ Le volume des enceintes ne peut pas être réglé comme souhaité

Assurez-vous qu’un volume maximum n’a pas été défini.

Lorsque le mode d’écoute T-D (TheaterDimensional), Stereo ou Mono est sélectionné, les enceintes surround ne restituent aucun son.

Avec certains DVD-vidéo, vous devez sélectionner un format de sortie audio dans un menu.

Si le volume sonore de chacune des enceintes a été

34, 55 réglé à des valeurs positives élevées, alors le volume principal maximum peut être réduit. Le niveau de volume de chacune des enceintes est réglé automatiquement après exécution de la fonction de correction de pièce et de configuration des enceintes d’Audyssey 2EQ®.

■ Un bruit parasite est audible

L’utilisation d’attaches de câbles pour attacher les câbles audio, les câbles des enceintes et autres peut entraîner une dégradation des performances audio, aussi est-il déconseillé d’en utiliser.

Un câble audio peut capter des interférences. Essayez — de repositionner les câbles.

■ La fonction Late Night ne fonctionne pas

Assurez-vous que le support source est Dolby Digital, 49 Dolby Digital Plus et Dolby TrueHD.

Assurez-vous que le paramètre « TrueHD Loudness 58 Management » n’est pas réglé sur « Coupé ». La fonction Late Night ne fonctionne pas lorsque ce paramètre est désactivé.

■ À propos des signaux DTS Lorsque le programme DTS se termine et que le train — de bits DTS s’arrête, le ampli-tuner AV reste en mode d’écoute DTSet le voyant dts reste allumé. Ceci permet d’éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous passez votre lecteur de DTS à PCM, le son ne sera peut-être pas immédiatement audible, car l’ampli-tuner AV ne commute pas directement d’un format à l’autre. Si tel est le cas, arrêtez votre lecteur pendant environ trois secondes, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire — correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l’ampli-tuner AV. Ceci est généralement dû au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d’échantillonnage, ou la distorsion de fréquence a changé), et l’ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre. La lecture d’un programme DTS, l’utilisation des fonctions de pause, d’avance rapide, ou de retour rapide de votre lecteur peuvent produire un bref son audible. Il ne s’agit pas d’un problème de fonctionnement.

■ Le début d’un signal audio reçu via l’entrée

HDMI IN ne peut pas être entendu Étant donné que le temps nécessaire à l’identification — du format d’un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

■ Il n’y a pas de son pendant le Mode Whole House

Assurez-vous que vous avez sélectionné une sortie audio analogique.

■ Il n’y a aucune image Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement.

Assurez-vous que chaque appareil vidéo est branché correctement.

Si votre téléviseur est branché sur la sortie HDMI, sélectionnez « - - - - - » dans la configuration « Entrée HDMI » pour regarder des programmes en vidéo composite, ainsi que des sources vidéo composantes. Si la source vidéo est branchée sur l’entrée vidéo d’un 16, 53 appareil, vous devez affecter cette entrée à un sélecteur d’entrée et votre téléviseur doit être branché sur la sortie HDMI ou sur COMPONENT VIDEO OUT. Si la source vidéo est branchée sur une entrée vidéo composite, votre téléviseur doit être branché sur la sortie HDMI ou la sortie vidéo composite correspondante.

Si la source vidéo est branchée sur une entrée HDMI, 15, 52 vous devez associer cette entrée à une touche de sélection d’entrée, et votre téléviseur doit être branché sur la sortie HDMI.

Lorsque le mode d’écoute Pure Audio est sélectionné, 37 le circuit vidéo est éteint, et seuls les signaux vidéo provenant de l’entrée HDMI IN peuvent être reproduits. Sur votre téléviseur, assurez-vous que l’entrée vidéo à laquelle l’ampli-tuner AV est branché est bien sélectionnée.

■ Aucune image provenant d’une source branchée sur l’entrée HDMI IN n’est reproduite

L’utilisation d’un adaptateur HDMI vers DVI ne garantit pas un fonctionnement fiable. De plus, les signaux vidéo provenant d’un ordinateur ne sont pas garantis.

Lorsque la résolution est réglée sur une résolution non prise en charge par le téléviseur, aucune vidéo n’est transmise par la sortie HDMI.

Si le message « Resolution Error » s’affiche sur l’ampli-tuner AV, ceci indique que votre téléviseur ne prend pas en charge la résolution vidéo actuelle et vous devez donc sélectionner une autre résolution vidéo sur votre lecteur DVD.

■ Les menus OSD ne s’affichent pas

Sur votre téléviseur, assurez-vous que l’entrée vidéo à laquelle l’ampli-tuner AV est branché est bien sélectionnée.

Lorsque l’ampli-tuner AV n’est pas connecté à un

— téléviseur via HDMI OUT MAIN, les menus OSD ne s’affichent pas.

■ Le menu OSD n’apparaît pas

En fonction du signal d’entrée, le menu OSD peut ne 47 pas apparaître lorsque le signal d’entrée provenant de HDMI IN est transmis à un appareil branché à la sortie HDMI.

■ La réception est parasitée, la réception stéréo FM est parasitée, ou le indicateur FM STEREO ne s’allume pas Déplacez votre antenne.

Éloignez l’ampli-tuner AV de votre téléviseur ou de votre ordinateur.

Lorsque vous écoutez une station AM, l’utilisation de — la télécommande peut créer un bruit.

Le passage de véhicules et d’avions à proximité peut — créer des interférences. Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d’améliorer la réception, installez une antenne extérieure.

■ La télécommande ne fonctionne pas Avant d’utiliser cet appareil, veillez à appuyer sur RECEIVER.

Assurez-vous que les piles ont été insérées en respectant la polarité.

Insérez des piles neuves. N’insérez pas des piles de types différents et ne mélangez pas des piles neuves avec des piles usagées.

Assurez-vous que la télécommande n’est pas trop

4 éloignée de l’ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l’ampli-tuner AV. Assurez-vous que l’ampli-tuner AV n’est pas exposé — à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire. Si l’ampli-tuner AV est installé dans un meuble doté — de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées. Assurez-vous que vous avez sélectionné correctement 10, 76 le mode de la télécommande. Lors de l’utilisation de la télécommande pour contrôler les appareils audiovisuels d’autres fabricants, certains boutons peuvent ne pas fonctionner comme prévu.

Assurez-vous d’avoir entré le bon code de télécommande.

Assurez-vous que vous avez défini le même identifiant sur l’ampli-tuner AV et sur la télécommande.

Si vous ne pouvez pas faire fonctionner l’appareil, vous devrez entrer le code de télécommande approprié.

Pour commander un appareil d’un autre fabricant, pointez la télécommande vers celui-ci.

Pour commander un appareil Onkyo branché via u, 76 pointez la télécommande vers l’ampli-tuner AV.

Assurez-vous d’avoir tout d’abord entré le code de télécommande approprié. Pour commander un appareil Onkyo qui n’est pas 76 branché via u, pointez la télécommande vers l’appareil. Assurez-vous d’avoir tout d’abord entré le code de télécommande approprié. Le code de télécommande entré peut être incorrect. Si — plusieurs codes sont proposés, essayez-les tous.

Station d’accueil RI pour iPod/iPhone

■ Il n’y a aucun son Assurez-vous que votre iPod/iPhone est effectivement en lecture.

Assurez-vous que votre iPod/iPhone est inséré correctement dans la station d’accueil.

Assurez-vous que l’ampli-tuner AV est allumé, que la — source d’entrée est sélectionnée correctement et que le volume n’est pas trop bas.

■ Il est impossible de commander d’autres appareils

S’il s’agit d’un appareil Onkyo, assurez-vous que le câble u et que le câble audio analogique sont branchés correctement. L’utilisation d’un seul câble u ne sera pas suffisante.

Si vous avez connecté une platine à cassette à la prise 45

TV/CD IN ou une station d’accueil RI aux prises TV/CD IN ou GAME IN, vous devez régler l’écran de l’entrée de façon adéquate pour que la télécommande fonctionne correctement.

Assurez-vous que vous avez sélectionné correctement 10, 76 le mode de la télécommande.

Assurez-vous que les fiches sont entièrement enfoncées.

Essayez de réinitialiser votre iPod/iPhone.

Assurez-vous que votre iPod/iPhone est inséré correctement dans la station d’accueil. Si votre iPod/iPhone est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez toujours l’iPod/iPhone de son étui avant de l’introduire dans la station d’accueil. L’iPod/iPhone ne peut pas être utilisé quand il affiche — le logo Apple. Assurez-vous que vous avez sélectionné correctement 73 le mode à distance. Quand vous utilisez la télécommande de l’amplituner AV, pointez-la vers votre ampli-tuner AV.

Si vous ne pouvez toujours pas commander votre iPod/iPhone, lancez la lecture en pressant le bouton de lecture de votre iPod/iPhone. Le fonctionnement à distance devrait alors être possible. Essayez de réinitialiser votre iPod/iPhone.

En fonction de l’iPod/iPhone, certains boutons peuvent ne pas fonctionner comme prévu.

■ L’ampli-tuner AV sélectionne sans prévenir votre iPod/iPhone comme source d’entrée

Mettez toujours en pause la lecture de l’iPod/iPhone — avant de sélectionner une autre source d’entrée. Si la lecture n’est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod/iPhone comme source d’entrée lors de la transition entre des morceaux.

Essayez de rebrancher votre iPod/iPhone.

Assurez-vous que l’entrée est sélectionnée

— correctement sur votre téléviseur ou sur l’ampli-tuner AV.

■ La télécommande de l’ampli-tuner AV ne commande pas mon iPod/iPhone

■ L’iPod/iPhone ne fonctionne pas correctement

■ Il n’y a pas de vidéo

Assurez-vous que le réglage TV OUT de votre modèle d’iPod/iPhone est sur On.

Certaines versions d’iPod/iPhone ne transmettent pas — de vidéo.

■ Impossible de se connecter à l’ampli-tuner AV depuis un navigateur Internet

■ Il n’y a aucun son Seuls les périphériques branchés sur des entrées analogiques peuvent être lus dans la zone 2/3.

■ Les enceintes de la zone 2/3 ne reproduisent aucun son

Si le réglage « Type d’enceintes(avant) » est 54 configuré sur un paramètre différent que « Normal » Il n’est pas possible d’utiliser la zone 2/3.

Si vous utilisez le protocole DHCP, votre routeur peut ne pas toujours allouer la même adresse IP à l’ampli-tuner AV, par conséquent, si vous ne réussissez pas à vous connecter à un serveur ou à une webradio, vérifiez l’adresse IP de l’ampli-tuner AV sur l’écran « Réseau ». Vérifiez les paramètres « Réseau ».

Lecture à partir d’un périphérique USB

■ Impossible d’accéder aux fichiers musicaux sur

un périphérique USB Serveur musical et radio en ligne

■ Impossible d’accéder au serveur ou à la radio en ligne

Assurez-vous que le périphérique USB est correctement branché.

Assurez-vous que votre modem et votre routeur sont — branchés correctement et assurez-vous qu’ils sont tous les deux en marche.

L’ampli-tuner AV supporte les périphériques USB

96 qui prennent en charge la classe de périphériques de stockage de masse USB. Cependant, la lecture peut s’avérer impossible avec certains périphériques USB, même s’ils sont conformes à la classe de périphériques de stockage de masse USB.

Assurez-vous que le serveur est actif, qu’il fonctionne 96 et qu’il est compatible avec l’ampli-tuner AV.

Les périphériques mémoire USB dotés de fonctions de sécurité ne peuvent pas être lus.

Vérifiez la connexion au réseau entre l’ampli-tuner

AV et votre routeur ou commutateur.

Vérifiez les paramètres « Réseau ».

Si vous téléchargez ou copiez des fichiers de grande — dimension sur votre ordinateur, la lecture peut être interrompue. Essayez de fermer les programmes non utilisés, utilisez un ordinateur plus puissant ou utilisez un serveur dédié.

— Si le serveur transmet simultanément des fichiers musicaux de grande dimension à plusieurs appareils en réseau, le réseau peut être surchargé et la lecture peut être interrompue. Réduisez le nombre d’appareils de lecture sur le réseau, mettezvotre serveur à jour ou utilisez un commutateur au lieu d’un concentrateur.

Lorsque vous branchez un casque, le mode d’écoute passe automatiquement sur Stereo, à moins qu’il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure

■ La distance des enceintes ne peut pas être réglée comme souhaité

Les valeurs entrées doivent être automatiquement réglées sur les paramètres qui s’adaptent le mieux à votre système de home cinéma.

■ L’affichage ne fonctionne pas

L’affichage est désactivé lorsque le mode d’écoute Pure Audio est sélectionné.

■ Comment puis-je modifier la langue d’une source multiplexée

Utilisez le paramètre « Multiplex » dans le menu « Réglage audio » pour sélectionner l’option « Principal » ou « Sub ».

■ Les fonctions u ne fonctionnent pas

■ La lecture s’arrête lorsque vous écoutez des fichiers musicaux à partir d’un serveur

Assurez-vous que votre serveur est compatible avec l’ampli-tuner AV.

■ Le son change lorsque je branche mes

■ Consommation en veille Dans les cas suivants, la consommation en mode 66, 68 veille peut atteindre un maximum de 12,0 W : – Le réglage « HDMI Contrôle(RIHD) » est configuré sur « Activé ». (Selon l’état du téléviseur, l’ampli-tuner AV entre en mode veille, comme d’habitude.) – Le réglage « Transmission HDMI » n’est pas configuré sur « Coupé ». – Le réglage « Veille Réseau » est configuré sur « Activé ». Si un périphérique mobile, compatible MHL est connecté à l’entrée AUX (avant), la consommation d’électricité en mode veille augmentera.

Pour utiliser la fonction u, vous devez établir une connexion u et une connexion audio analogique

(RCA) entre l’appareil et l’ampli-tuner AV, même s’ils sont raccordés par une liaison numérique.

Lorsque la Zone 2/3 est activée, les fonctions u ne 17 sont pas disponibles.

■ Les fonctions System On/Auto Power On et

Direct Change ne fonctionnent pas pour les appareils branchés via u Ces fonctions sont désactivées lorsque la Zone 2/3 est 17 activée.

■ Lors de l’exécution de la fonction Config. autom. d’enceintes, la mesure échoue et le message « bruit ambiant trop élevé. » s’affiche. Ceci peut être causé par un mauvais fonctionnement — d’une enceinte. Assurez-vous que l’enceinte reproduit des sons normaux.

■ Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l’appareil pour appliquer ces paramètres. Sur l’ampli-tuner AV, appuyez simultanément sur le sélecteur d’entrée de la source d’entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du sélecteur d’entrée, appuyez sur SETUP jusqu’à ce que « Video ATT :On » s’affiche sur l’écran de l’ampli-tuner AV. Puis relâchez les deux boutons. Pour désactiver le paramètre, répétez la procédure ci-dessus afin que « Video ATT :Off » s’affiche à l’écran de l’ampli-tuner AV, et relâchez les boutons. • Atténuation de la vidéo Ce paramètre peut être sélectionné pour les entrées BD/DVD, CBL/SAT, STB/DVR, GAME, ou USB. Si une console de jeu est branchée sur l’entrée vidéo composite, et si l’image n’est pas très claire, vous pouvez atténuer le gain. Video ATT :Off : le gain n’est pas modifié (par défaut). Video ATT :On : le gain est réduit par les valeurs spécifiées ci-dessous.

s’affiche à l’écran de l'ampli-tuner AV. Puis relâchez les deux boutons. Pour réactiver la fonction DeepColor, répétez la procédure ci-dessus jusqu’à ce que « Deep

Color:On » s’affiche sur l’écran de l’ampli-tuner AV, et relâchez les boutons. L’ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe ou de l’électricité statique peuvent le bloquer. Dans le cas improbable où cela se produirait, débranchez le cordon d’alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le. Onkyo n’est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d’un mauvais fonctionnement de l’appareil. Avant d’enregistrer des données importantes, assurez-vous que le support sera enregistré correctement. Avant de débrancher le cordon d’alimentation de la prise murale, mettez l’ampli-tuner AV en veille.

Remarque importante concernant la lecture de vidéos

L’ampli-tuner AV peut effectuer une conversion ascendante des sources vidéo composantes, S-vidéo et vidéo composite pour permettre leur affichage sur un téléviseur branché sur la sortie HDMI. Cependant, si la qualité de l’image de la source est mauvaise, la conversion ascendante peut empirer la qualité de l’image ou bien même la faire disparaître. Dans ce cas, suivez la procédure suivante :

Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie

COMPONENT VIDEO MONITOR OUT. Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie MONITOR OUT V.

Dans le menu principal, sélectionnez « Assignation d’entrée/sortie », puis « Entrée vidéo composantes » (➔ page 53).

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN, sélectionnez le sélecteur d’entrée adéquat, et attribuez- le à « IN1 ». Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 2, sélectionnez le sélecteur d’entrée adéquat, et attribuez- le à « IN2 ». Si la source vidéo est branchée sur l’entrée vidéo composite, sélectionnez le sélecteur d’entrée adéquat, et associez-le à « - - - - - ».

– 2 dB pour la sortie HDMI.

– 6 dB pour la sortie MONITOR OUT V.

■ Si l’image sur votre téléviseur/moniteur raccordé aux sorties HDMI est instable, essayez de désactiver la fonction DeepColor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons STB/DVR et 8ON/STANDBY de l’ampli-tuner AV. Tout en maintenant STB/DVR enfoncé, appuyez sur 8ON/STANDBY jusqu’à ce que « Deep Color:Off »

• Pour contourner la conversion ascendante, réglez le réglage

« Mode d’image » sur « Direct » (➔ page 62).

Mise à jour du logiciel

Pour mettre à jour le logiciel de l’ampli-tuner AV, vous pouvez choisir l’une des deux méthodes suivantes : mise à jour via le réseau ou via un stockage USB. Veuillez choisir celle qui convient le mieux à votre environnement. Avant de procéder à la mise à jour, veuillez lire soigneusement les explications correspondantes. ■ Mise à jour via un réseau Vous devez disposer d’une connexion Internet câblée pour mettre à jour le logiciel. ■ Mise à jour via un stockage USB (➔ page 87) Veuillez préparer un périphérique de stockage USB tel qu’une clé USB. Vous devez disposer d’au moins 32 Mo d’espace libre pour mettre à jour le logiciel. Remarque • Vérifiez la connexion au réseau avant la mise à jour. • Ne touchez à aucun câble ni périphérique raccordé à l’amplituner AV pendant la procédure de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • Ne coupez pas l’alimentation de l’ampli-tuner AV durant la mise à jour. • Il est possible que le support de stockage dans le lecteur USB ne fonctionne pas. • Si le périphérique USB est partitionné, chaque section sera traitée comme un périphérique indépendant. • Si le périphérique USB contient beaucoup de données, la lecture par l’ampli-tuner AV peut prendre du temps. • L’utilisation n’est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter. • Onkyo n’assume aucune responsabilité, de quelque sorte que ce soit, quant à la perte ou aux dommages subis par les données et résultant de l’utilisation d’un périphérique USB avec l’amplituner AV. Onkyo vous recommande de sauvegarder tous vos fichiers musicaux importants auparavant. • Si vous connectez un disque dur USB sur le port USB, Onkyo vous recommande d’utiliser son adaptateur secteur pour l’alimenter. • Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge. Ne connectez pas votre périphérique USB via un concentrateur USB. • Les périphériques USB dotés de fonctions de sécurité ne sont pas pris en charge.

Limitation de responsabilité

Le programme et la documentation en ligne l’accompagnant vous sont fournis pour une utilisation à vos propres risques. Onkyo ne peut être tenu pour responsable, et vous n’avez aucun recours relatif à des dommages pour quelque réclamation que ce soit, qu’il s’agisse de l’utilisation du programme ou de la documentation en ligne l’accompagnant, quelle que soit l’hypothèse légale, délictuelle ou contractuelle. Onkyo ne peut en aucune manière être tenu pour responsable envers vous une tierce partie de dommages particuliers, indirects, accessoires ou immatériels, de quelque nature que ce soit, y compris, et sans s’y limiter, la compensation, le remboursement ou des dommages et intérêts sur la base d’une perte de profits, d’une perte de données ou de toute autre raison actuelle ou future. Consultez le site Web d’Onkyo pour les toutes dernières informations.

Mise à jour du logiciel via un réseau

L’ampli-tuner AV vous permet de mettre à jour le logiciel à l’aide d’une connexion réseau sur le panneau arrière. Remarque • Assurez-vous que votre ampli-tuner AV et votre téléviseur sont allumés et qu’un câble Ethernet est raccordé au panneau arrière de votre ampli-tuner AV. • Ne débranchez et n’éteignez jamais l’ampli-tuner AV pendant la mise à jour. • Ne branchez et ne débranchez jamais un câble HDMI ou Ethernet pendant le processus de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • Ne débranchez jamais le cordon d’alimentation pendant le processus de mise à jour. • La mise à jour du logiciel prend 60 minutes au maximum. • L’ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

• Configurez le paramètre « HDMI Contrôle(RIHD) » sur « Coupé » (➔ page 66). • Éteignez le dispositif de contrôle raccordé via le câble Ethernet. • Désactivez Multi Zone si cette fonction est présente. • Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc. À suivre

Procédure de mise à jour

Appuyez sur RECEIVER, puis sur HOME sur la télécommande.

Le menu principal apparaît sur l’écran. Sélectionnez « Firmware Update » et appuyez sur ENTER. Veuillez noter que l’option « Firmware Update » s’affichera en grisé pendant quelques instants après l’allumage de l’ampli-tuner AV. Veuillez patienter jusqu’à ce qu’elle soit utilisable. Sélectionnez « Mettre à jour via l’interface NET » et appuyez sur ENTER. Notez que cette option ne fonctionnera pas si aucun fichier du logiciel, plus récent que ceux de la version actuellement installée n’est présent.

Sélectionnez « Mise à jour » et appuyez sur

ENTER. Le processus de mise à jour commence. Pendant le processus de mise à jour, il est possible que l’OSD s’efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l’afficheur avant de l’ampli-tuner AV. L’OSD réapparaît une fois la mise à jour terminée, et après avoir éteint et rallumé l’ampli-tuner AV.

Le message « Completed! » apparaît sur l’afficheur avant de l’ampli-tuner AV, indiquant que la mise à jour est terminée.

Éteignez l’ampli-tuner AV à l’aide de

8ON/STANDBY sur le panneau avant. N’utilisez pas 8 RECEIVER de la télécommande. Une fois éteint, l’ampli-tuner AV s’allume à nouveau automatiquement. Félicitations ! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Cas 1 : Si une erreur se produit, « Error!! *-** » s’affiche sur l’afficheur avant de l’ampli-tuner AV. (Les caractères alphanumériques de l’afficheur avant sont indiqués par des astérisques.) Consultez le tableau suivant et prenez la mesure appropriée. ■ Erreurs pendant une mise à jour via un réseau Code de l’erreur

Le câble Ethernet n’a pas été détecté.

Rebranchez le câble correctement.

Erreur de connexion à Internet.

Vérifiez les éléments suivants : • Assurez-vous que l’adresse IP, le masque de sous-réseau, l’adresse de la passerelle et le serveur DNS sont correctement configurés. • Assurez-vous que le routeur est allumé. • Assurez-vous que l’ampli-tuner AV et le routeur sont raccordés à l’aide d’un câble Ethernet. • Assurez-vous que votre routeur est correctement configuré. Consultez le manuel d’utilisation du routeur. • Si votre routeur n’autorise qu’une seule connexion cliente et qu’un autre périphérique est déjà connecté, l’ampli-tuner AV ne pourra pas accéder au réseau. Consultez votre fournisseur d’accès Internet (FAI). • Si votre modem ne fonctionne pas en tant que routeur, vous devez vous procurer un routeur. Selon le réseau, il peut être nécessaire de configurer le serveur proxy si nécessaire. Consultez le document fourni par votre fournisseur d’accès Internet. Si vous ne parvenez toujours pas à accéder à Internet, il est possible que le serveur DNS ou proxy soit temporairement indisponible. Contactez votre fournisseur d’accès Internet.

Réessayez la procédure de mise à jour depuis le début. Si l’erreur persiste, veuillez contacter votre assistance Onkyo (➔ page 88) et fournir le code d’erreur.

Si une erreur se produit pendant le processus de mise à jour, débranchez puis rebranchez le cordon d’alimentation et réessayez. Cas 3 : Si vous ne possédez pas de connexion Internet au réseau, veuillez prendre contact avec votre assistance Onkyo (➔ page 88).

Mise à jour du logiciel via USB L’ampli-tuner AV vous permet de mettre à jour le logiciel

à l’aide d’un périphérique USB.

Procédure de mise à jour

Connectez un périphérique USB à votre ordinateur. Si des données se trouvent sur le périphérique USB, supprimez-les d’abord.

• Ne débranchez et n’éteignez jamais l’ampli-tuner AV pendant le processus de mise à jour.

• Ne branchez et ne débranchez jamais un câble HDMI ou un câble USB pendant le processus de mise à jour. • Ne débranchez jamais le périphérique de stockage USB comportant le fichier du logiciel ni le cordon d’alimentation pendant le processus de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • La mise à jour du logiciel prend 60 minutes au maximum. • L’ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

Téléchargez le fichier du logiciel depuis le site Web d’Onkyo. Le nom du fichier est le suivant :

ONKAVR****_************.zip

Copiez les fichiers extraits sur le périphérique USB.

Veillez à ne pas copier le fichier zip.

• Configurez le paramètre « HDMI Contrôle(RIHD) » sur

« Coupé » (➔ page 66). • Éteignez le dispositif de contrôle raccordé via le câble Ethernet. • Désactivez Multi Zone si cette fonction est présente. • Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc. • Si des données se trouvent sur le périphérique USB, supprimez-les d’abord.

Retirez le périphérique USB de votre ordinateur et connectez-le sur le port USB de l’ampli-tuner AV.

Si l’ampli-tuner AV dispose de deux ports USB, vous pouvez choisir l’un ou l’autre.

Sélectionnez « Mettre à jour via l’USB » et appuyez sur ENTER.

Notez que cette option ne fonctionnera pas si aucun fichier du logiciel, plus récent que ceux de la version actuellement installée n’est présent.

Sélectionnez « Mise à jour » et appuyez sur

ENTER. Le processus de mise à jour commence. Pendant le processus de mise à jour, il est possible que l’OSD s’efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l’afficheur avant de l’ampli-tuner AV. L’OSD réapparaît une fois la mise à jour terminée, et après avoir éteint et rallumé l’ampli-tuner AV. N’éteignez pas l’ampli-tuner AV et ne retirez pas le périphérique USB pendant le processus de mise à jour.

Le message « Completed! » apparaît sur l’afficheur avant de l’ampli-tuner AV, indiquant que la mise à jour est terminée.

Retirez le périphérique USB.

Éteignez l’ampli-tuner AV à l’aide de

8ON/STANDBY sur le panneau avant. N’utilisez pas 8 RECEIVER de la télécommande. Une fois éteint, l’ampli-tuner AV s’allume à nouveau automatiquement. Félicitations ! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Dézippez le fichier téléchargé. Les cinq fichiers suivants sont créés :

ONKAVR****_************.of1 ONKAVR****_************.of2 ONKAVR****_************.of3 ONKAVR****_************.of4 ONKAVR****_************.of5

Assurez-vous que l’ampli-tuner AV et votre téléviseur sont allumés.

Si l’ampli-tuner AV est en veille, appuyez sur 8ON/STANDBY sur l’ampli-tuner AV pour allumer l’afficheur avant.

Sélectionnez la source d’entrée USB.

« Now Initializing... » s’affiche sur le panneau avant de l’ampli-tuner AV, puis le nom du périphérique USB s’affiche. La reconnaissance du périphérique USB prend entre 20 et 30 secondes.

Appuyez sur RECEIVER, puis sur HOME sur la télécommande.

Le menu principal apparaît sur l’écran.

Sélectionnez « Firmware Update » et appuyez sur

Cas 1 : Si une erreur se produit, « Error!! *-** » s’affiche sur l’afficheur avant de l’ampli-tuner AV. (Les caractères alphanumériques de l’afficheur avant sont indiqués par des astérisques.) Consultez le tableau suivant et prenez la mesure appropriée. ■ Erreurs pendant une mise à jour via USB Code de l’erreur

Le câble USB n’a pas été détecté. Vérifiez que la mémoire flash USB ou que le câble USB est correctement branché(e) sur le port USB. Si le périphérique USB dispose de sa propre alimentation, utilisez-la pour l’alimenter.

Le fichier du logiciel n’a pas été trouvé dans le dossier racine du périphérique de stockage

USB, ou le fichier de mise à jour est destiné à un autre modèle. Ressayez et téléchargez le fichier sur la page d’assistance du site Web en suivant les instructions du site. Si l’erreur persiste, veuillez contacter votre assistance Onkyo et fournir le code d’erreur.

Réessayez la procédure de mise à jour depuis le début. Si l’erreur persiste, veuillez contacter votre assistance Onkyo et fournir le code d’erreur.

Si une erreur se produit pendant le processus de mise à jour, débranchez puis rebranchez le cordon d’alimentation et réessayez.

Conseil de connexion et trajet du signal vidéo

L’ampli-tuner AV prend en charge plusieurs formats de connexion afin d’assurer la compatibilité avec une large gamme d’appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide. Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Formats de connexion vidéo

Les appareils vidéo peuvent être raccordés à l’aide de l’un des formats de connexion vidéo suivants : vidéo composite, PC IN (RVB analogique), vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d’image. Conseil • Pour des performances vidéo optimales, THX conseille de faire passer le signal vidéo sans conversion ascendante (par exemple de l’entrée vidéo composantes transitant par la sortie vidéo composante). • Pour contourner la conversion ascendante, réglez le réglage « Mode d’image » sur « Direct » (➔ page 62).

■ « Sortie écran » réglée sur « Principal » ou sur

« Sub » Les signaux d’entrée vidéo passent dans l’ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogique) et vidéo composantes pour la sortie HDMI. Utilisez ces paramètres si vous connectez soit la HDMI OUT MAIN ou HDMI OUT SUB de l’ampli-tuner AV à votre téléviseur. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée respectifs tels qu’ils sont.

■ « Sortie écran » réglé sur « Les deux »

Les signaux d’entrée vidéo passent dans l’ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogique) et vidéo composantes pour les deux sorties HDMI. Utilisez ce paramètre si vous connectez soit la HDMI OUT MAIN et la HDMI OUT SUB de l’ampli-tuner AV à votre téléviseur. Notez que les signaux vidéo sont restitués par les deux sorties HDMI à la résolution compatibles avec les deux téléviseurs. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée respectifs tels qu’ils sont. Tableau de circulation des signaux vidéo Lecteur Blu-ray/DVD, etc.

HDMI Tableau de circulation des signaux vidéo

HDMI Lecteur Blu-ray/DVD, etc.

Téléviseur, vidéoprojecteur, etc. Composite

HDMI Téléviseur, vidéoprojecteur, etc.

• Si le paramètre « Sortie écran » est réglé sur « Les deux » le paramètre « Résolution » ne peut pas être sélectionné.

■ Sélection du signal Si des signaux sont présents à plus d’une entrée, les entrées seront sélectionnées automatiquement selon l’ordre de priorité suivant : HDMI, vidéo composante, vidéo composite. Toutefois, dans le cas de la vidéo composante uniquement, peu importe qu’un signal vidéo composante soit réellement présent, cette entrée vidéo composante sera sélectionnée si une entrée vidéo composante est affectée à une touche du sélecteur d’entrée. Si aucune entrée vidéo composante n’est affectée à une touche du sélecteur d’entrée, le système considèrera qu’aucun signal vidéo composant n’est présent. Dans l’exemple de sélection de signal affiché ci-dessous, les signaux vidéo sont présents sur les entrées HDMI et vidéo composite. Cependant, le signal HDMI est automatiquement sélectionné comme source et la vidéo est reproduite par la sortie HDMI.

Formats de connexion audio

Des appareils audio peuvent être raccordés à l’aide de l’un des formats de connexion audio suivants : analogique, optique, coaxial ou HDMI. Lorsque vous choisissez un format de connexion, n’oubliez pas que l’ampli-tuner AV ne convertit pas les signaux d’entrée numériques pour les sorties de ligne analogiques et inversement. Si des signaux sont présents à plus d’une entrée, les entrées seront sélectionnées automatiquement selon l’ordre de priorité suivant : HDMI, numérique, analogique. Tableau de circulation des signaux audio Lecteur Blu-ray/DVD, etc.

Exemple de sélection du signal

Lecteur Blu-ray/DVD, etc.

HDMI Téléviseur, vidéoprojecteur, etc.

Téléviseur, vidéoprojecteur, etc.

Dépend du réglage de « Sortie TV audio » (➔ page 66).

Ceci est possible si « Canal de retour audio » est réglé sur « Auto » (➔ page 66), si le sélecteur d’entrée TV/CD est sélectionné et si votre téléviseur est compatible ARC.

• Lorsqu’un signal est entré via HDMI et que le sélecteur d’entrée correspondant est sélectionné, les témoins HDMI s’allument. Dans le cas d’une connexion coaxiale optique, l’indicateur DIGITAL s’allume. Dans le cas d’une connexion analogique, aucun des indicateurs HDMI ni DIGITAL ne s’allume.

Tableau des résolutions vidéo

Les tableaux qui suivent montrent la manière dont les signaux vidéo sont restitués par l’ampli-tuner AV à différentes résolutions. NTSC/PAL ✔ : Sortie disponible Sortie

PC IN (RVB analogique)*1*3

Résolutions disponibles : [640 × 480 60 Hz], [800 × 600 60 Hz], [1024 × 768 60 Hz], [1280 × 1024 60 Hz]

Résolutions prises en charge : [3840 × 2160 24/25/30 Hz], [4096 × 2160 24 Hz] Lorsque les signaux vidéo des ordinateurs personnels branchés à PC IN sont émis à partir de HDMI OUT SUB, ils peuvent ne pas s’afficher correctement sur certains téléviseurs. Résolutions prises en charge pour HDMI OUT SUB.

Utilisation d’un téléviseur, d’un lecteur ou d’un enregistreur compatible RIHD p, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L’ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion

HDMI. La norme CEC assure l’interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles p.

À propos des appareils compatibles p

Les appareils suivants sont compatibles p (à la date de janvier 2012). ■ TV • Téléviseur Toshiba • Téléviseur Sharp ■ Lecteurs/enregistreurs • Lecteurs Onkyo et Integra compatibles p • Lecteurs et enregistreurs Toshiba • Lecteurs et enregistreurs Sharp (uniquement s’ils sont utilisés avec un téléviseur Sharp) *

Il est possible que des modèles différents de ceux mentionnés cidessus bénéficient d’une certaine interopérabilité s’ils sont compatibles CEC, qui représente une partie de la norme HDMI, mais leur fonctionnement n’est pas garanti.

• Pour les opérations liées appropriées, ne branchez pas plus d’appareils compatibles p que le nombre indiqué cidessous à la borne d’entrée HDMI.

– Lecteurs Blu-ray/lecteur DVD : jusqu’à trois. – Graveurs Blu-ray/lecteur DVD/enregistreurs numériques : jusqu’à trois. – Décodeurs câble/satellite : jusqu’à quatre. • Ne branchez pas l’ampli-tuner AV sur un autre ampli-tuner AV/amplificateur AV via HDMI. • Quand un nombre d’appareils compatibles p supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Opérations réalisables avec un branchement p

■ Pour les téléviseurs compatibles p Les opérations liées suivantes sont activées en raccordant l’ampli-tuner AV à un téléviseur compatible p. • L’ampli-tuner AV entre en mode veille lorsque l’alimentation du téléviseur passe en veille. • Vous pouvez configurer l’écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l’ampli-tuner AV, soit via les enceintes du téléviseur. • Il est possible de reproduire le son en provenance du tuner ou de la prise d’entrée auxiliaire du téléviseur à partir des enceintes raccordées à l’ampli-tuner AV. (Un raccordement tel qu’un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.) • L’entrée sur l’ampli-tuner AV peut-être sélectionnée grâce à la télécommande du téléviseur. • Des opérations telles que le réglage du volume, ou des opérations similaires, pour l’ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur. ■ Pour les lecteurs/enregistreurs compatibles p Les opérations liées suivantes sont activées en raccordant l’ampli-tuner AV à un lecteur/enregistreur compatible p. • Lorsque la lecture démarre sur le lecteur/enregistreur, l’ampli-tuner AV commute sur l’entrée HDMI du lecteur/enregistreur en cours de lecture. • L’utilisation du lecteur/enregistreur est possible à l’aide de la télécommande fournie avec l’ampli-tuner AV. *

Selon le modèle utilisé, il est possible que toutes les fonctions ne soient pas disponibles.

■ Comment procéder à la connexion et au réglage

Vérifiez la connexion et les réglages.

1. Branchez la prise HDMI OUT MAIN sur la prise d’entrée HDMI du téléviseur. Lecteur Blu-ray/DVD, etc.

Téléviseur, vidéoprojecteur, etc.

2. Branchez la sortie audio du téléviseur sur la prise

OPTICAL IN 2 de l’ampli-tuner AV à l’aide d’un câble optique numérique. Remarque • Lorsque que la fonction du canal audio de retour (ARC) est utilisée avec un téléviseur compatible ARC, cette connexion n’est pas nécessaire (➔ page 66).

3. Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l’ampli-tuner AV.

Remarque • Il est nécessaire d’attribuer l’entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d’autres prises (➔ page 52). N’attribuez pas une entrée HDMI IN au sélecteur TV/CD maintenant, sinon l’opération CEC (Consumer Electronics Control) appropriée n’est pas garantie.

Modifiez chaque élément dans le « HDMI » en fonction des réglages suivants :

• HDMI Contrôle(RIHD) : Activé • Canal de retour audio (ARC) : Auto Consultez les informations complémentaires de chaque réglage (➔ page 66). Vérifiez les réglages. 1. Allumez l’alimentation de tous les appareils raccordés. 2. Coupez l’alimentation du téléviseur, et vérifiez que l’alimentation des appareils raccordés est coupée automatiquement grâce à l’opération liée. 3. Allumez le lecteur/graveur de disque Bluray/DVD. 4. Démarrez la lecture à partir du lecteur/graveur de disque Blu-ray/DVD : • L’ampli-tuner AV s’allume automatiquement, et sélectionne l’entrée sur laquelle est raccordé le lecteur/graveur de disque Blu-ray/DVD. • Le téléviseur s’allume automatiquement et sélectionne l’entrée à laquelle l’ampli-tuner AV est raccordé. 5. En vous conformant au mode d’emploi du téléviseur, sélectionnez « Utiliser les enceintes du téléviseur » sur l’écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l’amplituner AV. 6. Sélectionnez « Utiliser les enceintes raccordées à l’ampli-tuner AV » sur l’écran du menu du téléviseur, et vérifier que le son est émis par les enceintes raccordées à l’ampli-tuner AV et non par celles du téléviseur. Remarque • Procédez aux opérations ci-dessus lorsque vous avez utilisé l’ampli-tuner AV pour la première fois, lorsque les réglages de chaque appareil sont modifiés, lorsque l’alimentation principale de chaque appareil est coupée, lorsque le câble d’alimentation est débranché ou lorsqu’il y a eu une coupure de courant.

Utilisation à l’aide de la télécommande.

Pour les boutons utilisables (➔ page 77). Remarque • Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas reproduit sur les enceintes du téléviseur. Vous pouvez reproduire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s’avérer impossible pour certains modèles de lecteurs.) • Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est reproduit sur les enceintes raccordées à l’ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l’entrée sur l’ampli-tuner AV. Pour reproduire le son sur les enceintes du téléviseur, procédez à nouveau aux opérations correspondantes sur le téléviseur. • Dans le cas d’une connexion p avec des appareils compatibles avec les commandes audio u et u, ne branchez pas le câble u en même temps. • Sur le téléviseur, lorsque vous sélectionnez une autre prise que la prise HDMI à laquelle l’ampli-tuner AV est raccordé, l’entrée de l’ampli-tuner AV commute sur « TV/CD ». • L’ampli-tuner AV s’allumera automatiquement de façon conjointe si nécessaire. Même si l’ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible p, il ne s’allume pas si cela n’est pas nécessaire. Il est possible qu’il ne s’allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur. • Il est possible que les fonctions liées à l’ampli-tuner AV ne soient pas opérationnelles sur le modèle d’appareil raccordé. Dans ce cas, utilisez directement l’ampli-tuner AV.

À propos de l’interface

HDMI Conçue pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d’interface numérique permettant de raccorder des téléviseurs, des vidéoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu’à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d’acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux). Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface)*1 : les téléviseurs et les écrans dotés d’une entrée DVI peuvent donc être branchés au moyen d’un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas aucune image n’apparaît.) L’ampli-tuner AV utilise le protocole HDCP (Highbandwidth Digital Content Protection)*2 de sorte que seuls les appareils compatibles pourront afficher l’image.

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits) • PCM linéaire multicanaux (jusqu’à 7.1 can., 32–192 kHz, 16/20/24 bits) • Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio) Votre lecteur Blu-ray/DVD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

À propos de la protection des droits d’auteur

L’ampli-tuner AV prend en charge la norme HDCP (Highbandwidth Digital Content Protection)*2, un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l’ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

DVI (Digital Visual Interface) : norme d’interface d’affichage numérique développée par le DDWG*3 en 1999.

HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l’objectif affiché de ce groupe d’industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques hautes performances.

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d’une entrée DVI peuvent donc être branchés au moyen d’un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n’acheminent que les signaux vidéo et vous devez donc effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d’un PC ne sont pas pris en charge. • Le signal audio HDMI (taux d’échantillonnage, longueur en bits, etc.) peut être limité par l’appareil source raccordé. Si l’image est de mauvaise qualité ou si aucun son n’est émis par l’appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d’instructions de l’appareil branché pour plus d’informations.

L’interface HDMI de l’ampli-tuner AV repose sur les

éléments suivants : Audio Return Channel, 3D, x.v.Color, DeepColor, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et PCM multicanal.

réseau/USB Spécifications du réseau

Le schéma suivant indique comment brancher l’amplituner AV à votre réseau domestique. Dans cet exemple, il est branché à un port LAN d’un routeur, qui a un commutateur 100Base-TX 4 ports intégré. Webradio

WAN LAN Ordinateur ou serveur multimédia

Pour de meilleurs résultats, un réseau Ethernet commuté 100Base-TX est recommandé. Bien qu’il soit possible de lire de la musique sur un ordinateur qui est connecté sans fil au réseau, la lecture peut ne pas être fiable. Par conséquent, des connexions câblées sont recommandées. ■ Routeur Ethernet Un routeur gère le réseau, les données de routage et fournit des adresses IP. Votre routeur doit prendre en charge les éléments suivants : • NAT (Network Address Translation). NAT (traduction d’adresses de réseau) permet à plusieurs ordinateurs en réseau d’accéder simultanément à Internet via une seule connexion Internet. L’ampli-tuner AV a besoin d’un accès à Internet pour la webradio. • DHCP (Dynamic Host Configuration Protocol). Le protocole DHCP fournit des adresses IP aux périphériques réseau et leur permet de se configurer automatiquement. • Un routeur avec un commutateur 100Base-TX intégré est recommandé. Certains routeurs ont un modem intégré, et certains fournisseurs de services Internet peuvent imposer l’utilisation de routeurs spécifiques. Veuillez consulter votre fournisseur d’accès Internet ou votre revendeur informatique en cas de doute. ■ Câble Ethernet CAT5 Utiliser un câble Ethernet CAT5 blindé (droit) pour connecter l’ampli-tuner AV à votre réseau domestique. ■ Accès à Internet (pour la webradio) Pour recevoir la webradio, votre réseau Ethernet doit avoir accès à Internet. Une connexion Internet à bande étroite (par exemple modem 56K modem ou ISDN) ne donnera pas de résultats satisfaisants. Par conséquent, une connexion à bande large est fortement recommandée (modem câble, modem xDSL, etc.). Veuillez consulter

votre fournisseur d’accès Internet ou votre revendeur informatique en cas de doute.

Remarque • Pour recevoir les webradios avec l’ampli-tuner AV, votre connexion Internet à bande large doit fonctionner et pouvoir accéder à Internet. Consultez votre fournisseur d’accès Internet en cas de problèmes avec la connexion Internet. • L’ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement ses paramètres réseau. Si vous souhaitez configurer manuellement ces paramètres, consultez « Réseau » (➔ page 67). • L’ampli-tuner AV ne prend pas en charge les paramètres PPPoE. Par conséquent, si vous avez une connexion Internet de type PPPoE, vous devez utiliser un routeur compatible PPPoE. • Selon le fournisseur d’accès Internet, il peut être nécessaire de spécifier un serveur proxy pour utiliser la webradio. Si votre ordinateur est configuré pour utiliser un serveur proxy, utilisez les mêmes réglages pour l’ampli-tuner AV (➔ page 68).

Spécifications du serveur

■ Lecture à partir d’un serveur L’ampli-tuner AV peut lire des fichiers musicaux numériques à partir d’un ordinateur ou d’un serveur multimédia et prend en charge les technologies suivantes : • Windows Media Player 11 • Windows Media Player 12 • Windows Media Connect 2.0 • Serveur multimédia certifié DLNA Si le système d’exploitation de votre ordinateur est Windows Vista, Windows Media Player 11 est déjà installé. Windows Media Player 11 pour Windows XP peut être téléchargé gratuitement sur le site Internet de Microsoft. • L’ordinateur ou le serveur multimédia doivent être dans le même réseau que l’ampli-tuner AV. • Vous pouvez afficher jusqu’à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu’à une profondeur de 16 niveaux. Remarque • Pour certains types de serveurs multimédia, il est possible que l’ampli-tuner AV ne soit pas en mesure de les reconnaître ou bien il peut ne pas être en mesure de lire les fichiers musicaux enregistrés sur le serveur.

Système minimum requis pour Windows Media Player

11 sous Windows XP Système d’exploitation Windows XP Home Edition (SP2), Windows XP Professional (SP2), Windows XP Tablet PC Edition (SP2), Mise à jour 2 pour Windows XP Media Center Edition 2005 (KB900325), Mise à jour d’octobre 2006 pour Windows XP Media Center Edition (KB925766) Processeur : Intel Pentium II 233 MHz, Advanced Micro Devices (AMD), etc. Mémoire : 64 MB Disque dur : 200 Mo d’espace libre Lecteur : Lecteur de CD ou DVD Modem : 28,8 kbps Carte son : Carte son 16 bits Moniteur : Super VGA (800 x 600) Carte vidéo : VRAM 64 MB, DirectX 9.0b Logiciels : Microsoft ActiveSync (uniquement en cas d’utilisation d’un système d’exploitation mobile tournant sous Windows Mobile ou Smartphone) Navigateur Web : Microsoft Internet Explorer 6 ou Netscape 7.1 ■ Lecture distante • Windows Media Player 12 • Serveur multimédia ou dispositif de commande certifié DLNA (dans les recommandations d’interopérabilité DLNA 1.5). La configuration varie selon le serveur multimédia ou les dispositifs de contrôle. Consultez le manuel d’instructions de votre périphérique pour toute information complémentaire. Si le système d’exploitation de votre ordinateur est Windows 7, Windows Media Player 12 est déjà installé. Pour toute information complémentaires, consultez le site Web de Microsoft.

Configuration requise des périphériques

USB • Classe de périphérique de stockage de masse USB (cependant non systématiquement garanti). • Format de système de fichiers FAT16 ou FAT32. • Si le périphérique de stockage a été partitionné, chaque section sera traitée comme un périphérique indépendant. • Vous pouvez afficher jusqu’à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu’à une profondeur de 16 niveaux. • Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge. Remarque • Si le support que vous raccordez n’est pas pris en charge, le message « No Storage » s’affichera à l’écran. • Si vous connectez un disque dur USB sur le port USB de l’amplituner AV, nous vous recommandons d’utiliser son adaptateur secteur pour l’alimenter. • L’ampli-tuner AV supporte les lecteurs MP3 USB qui prennent en charge la norme de classe de stockage de masse USB, ce qui autorise le raccordement de périphériques USB à des ordinateurs sans que des pilotes ou des logiciels spéciaux soient nécessaires. Veuillez noter que pas tous les lecteurs MP3 USB prennent en charge la norme de classe de stockage de masse USB. Consultez votre manuel d’utilisation du lecteur MP3 USB pour toute information complémentaire. • Les fichiers musicaux WMA protégés sur un lecteur MP3 ne peuvent pas être lus. • Onkyo décline toute responsabilité quant aux quelconques pertes et dommages subis par les données stockées sur un périphérique USB lorsque ce dernier est utilisé avec l’ampli-tuner AV. Nous vous recommandons de sauvegarder tous vos fichiers musicaux importants auparavant. • Les lecteurs MP3 comportant des fichiers musicaux qui sont gérés avec un logiciel musical spécial ne sont pas pris en charge. • L’utilisation n’est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter. • Ne connectez pas votre périphérique USB via un concentrateur USB. Le périphérique USB doit être raccordé directement au port USB de l’ampli-tuner AV. • Si le périphérique USB contient beaucoup de données, leur lecture par l’ampli-tuner AV peut prendre du temps. • Les périphériques USB dotés de fonctions de sécurité ne peuvent pas être lus.

Formats de fichiers audio pris en charge

Pour la lecture depuis un serveur ou un périphérique USB, l’ampli-tuner AV prend en charge les formats de fichiers musicaux suivants : Les fichiers à débit binaire variable (VBR) sont pris en charge. Cependant, les temps de lecture peuvent ne pas s’afficher correctement. Remarque • Pour la lecture distante, l’ampli-tuner AV ne prend pas en charge les formats de fichiers musicaux suivants : FLAC et Ogg Vorbis. • Dans le cas d’une lecture depuis un serveur, il est possible que les formats de fichiers mentionnés ci-dessus ne soient pas lisibles en fonction du type de serveur.

■ MP3 (.mp3 ou .MP3)

• Les fichiers MP3 doivent être au format MPEG1/MPEG-2 Audio Layer 3 avec une fréquence d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et un débit binaire compris entre 8 kbps et 320 kbps. Les fichiers non compatibles ne peuvent pas être lus. ■ WMA (.wma ou .WMA) WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l’aide de Windows Media® Player. • L’option de copyright des fichiers WMA doit être désactivée. • Fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 5 kbps et 320 kbps, ainsi que les DRM WMA sont pris en charge. • Les formats WMA Pro/Voice ne sont pas pris en charge. ■ WMA Lossless (.wma ou .WMA) • Les fréquences d’échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz sont prises en charge. • Bit de quantification : 16 bits, 24 bits

■ WAV (.wav ou .WAV)

Les fichiers WAV contiennent des données audio numériques PCM non comprimées. • Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz and 192 kHz sont prises en charge. • Bit de quantification : 8 bits, 16 bits, 24 bits ■ AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/ .3GP ou .3G2) AAC concerne les données audio MPEG-2/MPEG-4. • Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz et les débits binaires compris entre 8 kbps et 320 kbps sont pris en charge. ■ FLAC (.flac ou .FLAC) FLAC est un format de fichier destiné à la compression des données audio sans perte. • Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz sont prises en charge. • Bit de quantification : 8 bits, 16 bits, 24 bits ■ Ogg Vorbis (.ogg ou .OGG) • Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 48 kbps et 500 kbps sont pris en charge. Les fichiers non compatibles ne peuvent pas être lus. ■ LPCM (PCM linéaire) • Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz et 96 kHz sont prises en charge. • Bit de quantification : 8 bits, 16 bits, 24 bits *

Uniquement pour la lecture via un réseau.

■ Apple Lossless (.m4a/.mp4/.M4A/.MP4)

• Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz et 96 kHz sont prises en charge. • Bit de quantification : 16 bits, 24 bits ■ DSD (.dsf or .DSF) • La fréquence d’échantillonnage de 2,8224 MHz est prise en charge. ■ Dolby True HD (.vr/.mlp/.VR/.MLP) • Les fréquences d’échantillonnage de 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz sont prises en charge.

À propos de DLNA La Digital Living Network Alliance est une collaboration internationale intersectorielle. Les membres de la DLNA ont développé un concept de réseaux interopérables câblés et sans fil sur lesquels il est possible de partager du contenu tel que des photos, de la musique et des vidéos via de l’électronique grand public, des ordinateurs et des périphériques mobiles aussi bien chez soi qu’à l’extérieur.

L’ampli-tuner AV est conforme aux recommandations d’interopérabilité de la DLNA version 1.5.

Informations sur la licence et sur les marques déposées

« x.v.Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains numéros : 5 956 674 ; 5 974 380 ; 6 226 616 ; 6 487 535 ;

7 212 872 ; 7 333 929 ; 7 392 195 ; 7 272 567 et d’autres brevets américains et étrangers en cours de validité ou d’enregistrement. DTS-HD et son symbole et & DTS-HD et son symbole sont tous deux des marques déposées et DTS-HD Master Audio, est une marque déposée de DTS, Inc. Le produit comprend les logiciels. © DTS, Inc. Tous droits réservés.

Fabriqué sous licence concédée par la société Dolby

Laboratories. Dolby, Pro Logic, Surround EX et le symbole du double D sont des marques commerciales de la société Dolby Laboratories.

Apple TV est une marque commerciale d’Apple Inc., enregistrée aux États-Unis et dans d’autres pays.

THX et le logo THX sont des marques commerciales de THX Ltd. qui peuvent être enregistrées dans certaines juridictions.

Tous droits réservés.

Avant qu’un composant de home-cinéma puisse être certifié THX Select2 Plus, il doit passer une série rigoureuse d’essais de qualité et de performances. Ce n'est qu'après cela que le logo THX Select2 Plus, qui représente notre garantie que les produits de homecinéma achetés vous offriront de fantastiques performances pour les années à venir est attribué. Les exigences THX Select2 Plus définissent des centaines de paramètres, notamment les performances de l'amplificateur de puissance et du préamplificateur ainsi que les opérations pour les domaines numériques et analogiques. Les récepteurs THX Select2 Plus présentent également les technologies THX propriétaires (par ex. le mode THX) qui convertit de manière précise les bandes son pour la lecture par des systèmes de home-cinéma.

Fabriqué sous licence d’Audyssey Laboratories™, Inc. Brevets américains et étrangers en instance d’approbation.

Audyssey 2EQ®, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey DSX® sont des marques déposées d’Audyssey Laboratories, Inc. « DLNA®, le logo DLNA et DLNA CERTIFIED™ sont des marques commerciales, des marques de services ou des marques de certification de Digital Living Network Alliance. » Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft. Qdeo et QuietVideo sont des marques commerciales de Marvell ou de ses filiales. « Xantech » est une marque déposée de Xantech Corporation. « Niles » est une marque déposée de Niles Audio Corporation. Re-Equalization et le logo « Re-EQ » sont des marques commerciales de THX Ltd.

Music Optimizer™ est une marque déposée de la société Onkyo

Corporation. « MHL, le logo MHL et Mobile High-Definition Link sont des marques déposées ou enregistrées de MHL LLC aux États-Unis et dans d’autres pays. »

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d’autres pays ».

InstaPrevue et le logo d’InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. aux États-Unis et dans d’autres pays.

iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch des marques commerciales d’Apple Inc., déposées aux ÉtatsUnis et dans d’autres pays.

« Made for iPod » et « Made for iPhone » signifient qu’un accessoire électronique a été conçu pour se connecter spécifiquement sur un iPod ou un iPhone, respectivement, et qu’il a été homologué par le développeur conformément aux normes de performance d’Apple. Apple n’est pas responsable de l’utilisation de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation. Veuillez noter que l’utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Caractéristiques techniques

Section amplificateur Puissance de sortie nominale Tous les canaux : (Modèles nord-américains) Puissance continue de 110 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20 Hz à 20 kHz, avec une distorsion harmonique totale maximale de 0,08% (FTC) Puissance continue de 125 W minimum par canal, charges de 6 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,7% (FTC) (Modèles européens) 7 canaux × 170 W à 6 ohms, 1 kHz, 1 canal alimenté de 1% (IEC) Puissance dynamique* * IEC60268-Puissance de sortie maximale à court terme 250 W (3 Ω, avant) 220 W (4 Ω, avant) 130 W (8 Ω, avant) THD+N (distorsion harmonique totale+bruit) 0,08% (20 Hz - 20 kHz, demi-puissance) Facteur d’amortissement 60 (avant, 1 kHz, 8 Ω) Sensibilité et impédance d’entrée (asymétrique) 200 mV/47 kΩ (LINE) 2,5 mV/47 kΩ (PHONO MM) Niveau de sortie RCA nominal et impédance 200 mV/470 Ω (PRE OUT) Niveau de sortie RCA maximum et impédance 4,6 V/470 Ω (PRE OUT) Surcharge phono 70 mV (MM 1 kHz 0,5%) Distorsion de fréquence 5 Hz - 100 kHz/+1 dB, –3 dB (mode direct) Caractéristiques du réglage de la tonalité ±10 dB, 50 Hz (GRAVES) ±10 dB, 20 kHz (AIGUS) Rapport signal-bruit 106 dB (LINE, IHF-A) 80 dB (PHONO MM, IHF-A) Impédance des enceintes 4 Ω - 16 Ω

Sensibilité d’entrée/Niveau et impédance de sortie

1 Vp-p/75 Ω (Composant Y) 0,7 Vp-p/75 Ω (Composante PB/CB, PR/CR) 1 Vp-p/75 Ω (Composite) Distorsion de fréquence de la vidéo composante 5 Hz - 100 MHz/+0 dB, –3 dB

Composante Composite RGB analogique

Plage de fréquences FM (Modèles nord-américains) 87,5 MHz - 107,9 MHz (Modèles européens) 87,5 MHz - 108,0 MHz, RDS Plage de fréquences AM 522/530 kHz - 1 611/1 710 kHz Stations programmables 40

(Modèles nord-américains)

120 V CA, 60 Hz (Modèles européens) 220 - 240 V CA, 50/60 Hz Consommation (Modèles nord-américains) 6,8 A (Modèles européens) 640 W Consommation électrique insonore (Modèles nord-américains) 90 W (Modèles européens) 95 W Consommation en veille 0,1 W Dimensions (L × H × P) 435 mm × 174 mm × 379 mm Poids 12,1 kg

■ HDMI IN 1, IN 2, IN 3, IN 4, IN 5, IN 6, IN 7,

AUX INPUT Sortie OUT MAIN, OUT SUB Tableau des résolutions vidéo 1080p Format audio Dolby TrueHD, DTS-HD Master Audio,

DVD-Audio, DSD Composante

Numérique Analogique

Coaxiales : 3 BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD, PHONO

Configuration micro 1 RI 1 USB 1 (avant)/1 (arrière) Ethernet 1 Entrée IR 1 Sortie déclencheur 12 V 1

Les caractéristiques techniques et les fonctionnalités sont susceptibles d’être modifiées sans préavis.

Utilisation d’une webradio

Utilisation d’une webradio

Procédures courantes dans le menu de webradio Remarque • Les services disponibles peuvent varier en fonction de la région.

Une liste des services réseau s’affiche, et le témoin NET s’allume. S’il clignote, vérifiez que le câble Ethernet est fermement branché sur l’ampli-tuner AV. Sélectionnez le service désiré et appuyez sur ENTER. La page principale du service sélectionné s’affiche.

Utilisation de plusieurs comptes

L’ampli-tuner AV prend en charge plusieurs comptes utilisateur, ce qui signifie que vous pouvez librement commuter entre plusieurs connexions. Après avoir enregistré des comptes utilisateur, l’identification est réalisée à partir de l’écran « Users ».

Appuyez sur MENU lorsque l’écran Users est affiché.

Les éléments de menu suivants s’affichent : Add new user : Remove this user : Vous pouvez soit stocker un nouveau compte utilisateur, soit en supprimer un existant.

Pandora® internet Radio –Pour commencer

(États-Unis uniquement) 2

Utilisation de Rhapsody (Etats-Unis uniquement) 3

Utilisation de SiriusXM Internet Radio

(Amérique du Nord uniquement) 4

Utilisation de la webradio Last.fm 5

• Certains des services ne permettent pas l’utilisation de plusieurs comptes utilisateur. • Vous pouvez stocker jusqu’à 10 comptes utilisateur. • Pour commuter entre les comptes, vous devez d’abord vous déconnecter du compte actuel, puis vous reconnectez depuis l’écran « Users ».

Utilisation de Slacker Personal Radio 6

Utilisation d’une webradio

Pandora® internet Radio

–Pour commencer (États-Unis uniquement) Pandora est un service de radio en ligne libre et personnalisé vous permettant de lire la musique que vous connaissez et de découvrir celle que vous aimez.

Utilisez q/w pour sélectionner « I have a Pandora

Account » ou « I’m new to Pandora », puis appuyez sur ENTER. Si vous ne connaissez pas Pandora sélectionnez « I’m new to Pandora ». Un code d’activation apparaîtra sur l’écran de votre téléviseur. Notez ce code. Utilisez un ordinateur branché sur Internet et connectez le navigateur à www.pandora.com/onkyo Saisissez votre code d’activation puis suivez les instructions pour créer votre compte Pandora et vos stations webradio Pandora personnalisées. Lorsque vous y êtes invités, vous pouvez créer vos stations en saisissant vos chansons et vos artistes préférés. Après la création de votre compte et de vos stations, vous pouvez retourner à votre récepteur Onkyo et appuyez sur entrée pour écouter votre webradio Pandora personnalisée. Si vous disposez d’un compte Pandora, vous pouvez ajouter votre compte Pandora à votre récepteur Onkyo en sélectionnant « I have a Pandora Account » et y accéder en entrant votre adresse e-mail et votre mot de passe.

Pour lire une station, utilisez q/w pour sélectionner la station dans votre liste de stations, puis appuyez sur ENTER.

La lecture débute et l’écran de lecture s’affiche. Create a New Station : Saisissez le nom d’une chanson, d’un artiste ou d’un genre et Pandora créera une station radio unique pour vous en fonction des qualités musicales de la chanson, de l’artiste ou du genre choisi. ■ Eléments du menu I like this song : Acceptez la chanson et Pandora lira d’autres musiques similaires. I don’t like this song : Rejetez la chanson et Pandora éliminera cette chanson de la station courante. Why is this song playing? : Découvrez certains des attributs musicaux que Pandora utilise pour créer vos stations radio personnelles. Don’t play the song for a month : Si vous en avez assez d’une chanson, vous pouvez mettre la chanson « au repos » et Pandora ne la lira plus pendant un mois. Create station from this artist : Permet de créer une station radio à partir de cet artiste.

• Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (➔ page 1). L’identification peut être réalisée à partir de l’écran « Users ».

Delete this station :

Ceci supprimera de façon permanente la station de votre compte Pandora. Au cas où vous décideriez de récréer la station avec les mêmes chansons ou les mêmes artistes, tous vos acceptations/rejets précédents seront perdus. Create station from this song : Permet de créer une station radio à partir de cette chanson. Rename this station : Vous permet de renommer la station radio actuelle. Bookmark this artist : Pandora marquera votre artiste préféré pour votre profil sur www.pandora.com. Bookmark this song : Pandora marquera la chanson en cours et vous permettra de toutes les acheter sur Amazon ou iTunes en une étape ! Add to My Favorites : Permet d’ajouter une station à la liste My Favorites.

PANDORA, le logo PANDORA, et l’habillage commercial Pandora sont des marques commerciales ou des marques déposées de la société Pandora Media, Inc.

Utilisées avec autorisation.

Utilisation d’une webradio

Utilisation de Rhapsody (Etats-Unis uniquement)

Utilisez q/w pour sélectionner « Sign in to your account », puis appuyez sur ENTER.

Vous devez posséder un compte pour utiliser Rhapsody. Si vous ne disposez pas encore d’un compte, vous pouvez en créer un à partir de www.rhapsody.com/onkyo Si vous possédez déjà un compte Rhapsody, sélectionnez « Sign in to your account », puis appuyez sur ENTER. Saisissez votre nom utilisateur (en général votre adresse électronique) et votre mot de passe dans l’écran clavier suivant ou dans Configuration Web. ■ Utilisation de l’écran clavier 1. Utilisez q/w/e/r et ENTER pour saisir votre nom d’utilisateur et votre mot de passe. 2. Sélectionnez « OK ». 3. Appuyez sur ENTER. L’écran « Confirm your entries » s’affiche. 4. Appuyez sur ENTER.

Utilisez q/w pour sélectionner le menu, puis appuyez sur ENTER.

Search : Vous pouvez rechercher des morceaux par artiste, par album ou par piste. Music Guide : Vous pouvez lire des pistes à partir des genres,des meilleurs artistes, des meilleurs albums, des meilleures pistes, des nouveautés et des sélections du personnel. Rhapsody Channels : Écoutez les canaux de radio programmée par les meilleurs éditeurs de Rhapsody. Playlists : Permet de jouer vos listes de lecture personnelles. My Library : Marquez vos albums et vos pistes personnelles dans le catalogue de Rhapsody à l’aide de My Library. Account Info : Vérifiez les informations de votre compte. Sign Out : Déconnectez-vous de votre compte Rhapsody.

• Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (➔ page 1). L’identification peut être réalisée à partir de l’écran « Users ».

Utilisez q/w pour sélectionner un canal, puis appuyez sur ENTER ou 1 pour démarrer la lecture.

La lecture débute et l’écran de lecture s’affiche. Vous pouvez contrôlez les pistes avec les touches sur la télécommande. Boutons activés : 1, 3, 2, 5, 4, 7, 6, RANDOM, REPEAT Remarque • Sur les canaux Rhapsody, certaines touches ne fonctionnent pas.

Add track to My Library : Marquez les pistes en cours de lecture. Add album to My Library : Marquez les albums en cours de lecture. Add playlist to My Library : Marquez les listes de lecture en cours de lecture. Add channel to My Channels : Marquez les canaux de radio Rhapsody en cours de lecture. Add to My Favorites : Permet d’ajouter une piste, un canal ou une liste de lecture à la liste My Favorites. Conseil • Vous pouvez supprimer des pistes, des albums et des canaux Rhapsody marqués de My Library.

Utilisation d’une webradio

Utilisation de SiriusXM Internet Radio

(Amérique du Nord uniquement)

Votre ampli-tuner AV Onkyo comprend un essai gratuit de

SiriusXM Internet Radio. L’écran « Account Info » affiche le nombre de jours restants dans votre essai. Une fois la période d’essai expirée, si vous souhaitez continuer à écouter le service, vous devez vous abonner. Pour vous inscrire, accédez à l’adresse www.siriusxm.com/internetradio à l’aide de votre ordinateur.

Utilisez q/w pour sélectionner « Sign In », puis appuyez sur ENTER.

Si vous possédez déjà un compte SIRIUS, vous pouvez y accéder en sélectionnant « Sign In ». Saisissez votre nom utilisateur et votre mot de passe dans l’écran clavier suivant ou dans Configuration Web. Si vous ne connaissez pas votre nom d’utilisateur ou votre mot de passe, appelez Sirius XM au (888) 539-7474 pour obtenir une assistance. Conseil • Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (➔ page 1). L’identification peut être réalisée à partir de l’écran « Users ».

Lorsque vous vous inscrivez, vous devez fournir un nom est un mot de passe utilisateur qui doivent être saisis dans l’ampli-tuner AV.

■ Utilisation de l’écran clavier

1. Utilisez q/w/e/r et ENTER pour saisir votre nom d’utilisateur et votre mot de passe. 2. Sélectionnez « OK ». 3. Appuyez sur ENTER. L’écran « Confirm your entries » s’affiche. 4. Appuyez sur ENTER. « Please wait... » s’affiche, puis l’écran « SiriusXM Internet Radio » affiche la catégorie que vous pouvez sélectionner.

Pour utiliser SiriusXM Internet Radio, l’ampli-tuner AV doit être connecté à Internet. Suivez les étapes ci-dessous à l’aide de la télécommande :

Utilisez q/w pour sélectionner la catégorie, puis appuyez sur ENTER.

L’écran de la liste des canaux de la catégorie sélectionnée s’affiche.

Utilisez q/w pour sélectionner le canal de votre choix, puis appuyez sur ENTER.

L’écran de lecture du canal sélectionné s’affiche et vous pouvez écouter SiriusXM Internet Radio. Vous pouvez contrôlez les pistes avec les touches sur la télécommande. Boutons activés : 2, 3, 7, 6 ■ Eléments du menu Add to My Favorites : Permet d’ajouter un canal à la liste My Favorites.

Les abonnements SiriusXM Internet Radio sont vendus séparément et sont subordonnés par les conditions Sirius

(voir www.sirius.com). Assurez-vous de lire cet accord avant d’acquérir votre abonnement. Sirius, XM et tous les logos et marques afférents sont des marques déposées de Sirius XM Radio Inc. et de ses filiales. Tous droits réservés.

Utilisation d’une webradio

Utilisation de la webradio Last.fm

Last.fm un service de musique qui apprend ce que vous aimez…

Votre nouvel ampli-tuner AV Onkyo est très intelligent. Si vous avez un compte Last.fm gratuit, il garde une trace de toutes les chansons que vous avez juste jouées. Quand vous vous rendez sur le site Web de Last.fm, vous pouvez voir les graphiques personnels de la musique que vous avez appréciée, les partagez avec vos amis et également voir ce qu’ils aiment.

■ Utilisation de l’écran clavier

1. Utilisez q/w/e/r et le bouton ENTER pour saisir votre nom d’utilisateur et votre mot de passe. 2. Sélectionnez « OK ». 3. Appuyez sur ENTER. L’écran « Confirm your entries » s’affiche. 4. Appuyez sur ENTER. « Please wait... » apparait puis l’écran « Last.fm Internet Radio » apparait.

Avec des milliers de biographies, de revues et un choix infini de stations de radio personnalisées et sans pub,

Last.fm est excellent moyen de découvrir de la musique. Créez aujourd’hui votre compte Last.fm gratuit sur www.last.fm/join Inscrivez-vous et vous pourrez apprécier le meilleur de la radio sans pub Last.fm sur votre ampli-tuner AV Onkyo sans ordinateur ! Recommended Radio : Découvrez les recommandations personnalisées futées qui changent en même temps que vos goûts. Artist Radio : Sélectionnez n’importe quel artiste et nous vous jouerons une station entière de musique inspirée par votre choix. My Library : Reposez-vous de retour et appréciez les sélections à partir de toute la musique que vous avez entendue depuis que vous avez joint Last.fm. Tag Radio : Funk polonaise ? Death pop ? Pensez à un style et nous vous divertirons avec pendant des heures. Commencez votre essai gratuit immédiatement à la création votre compte et découvrez par vous-même ce que cela fait d’avoir la musique du monde au bouts des doigts. Les derniers prix et les informations complètes sont disponibles sur www.last.fm/subscribe

Vous pouvez lire des pistes de « Recently Listened Tracks », « Library » et « Neighbours ». Account Info : Vérifiez les informations de votre compte. Sign Out : Pour vous déconnecter de votre compte.

Utilisez q/w pour sélectionner « Sign in to your account », puis appuyez sur ENTER.

Vous possédez déjà un compte Last.fm, vous pouvez vous y connecter pour sélectionner « Sign in to your account ». Saisissez votre nom utilisateur et votre mot de passe dans l’écran clavier suivant.

I Love this track : L’information de la piste est sauvegardée dans le serveur Last.fm, et la fréquence de lecture augmente. Ban this track : L’information de la piste est sauvegardée dans le serveur Last.fm, et la fréquence de lecture diminue. Add to My Favorites : Permet d’ajouter une station à la liste My Favorites.

• Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (➔ page 1). L’identification peut être réalisée à partir de l’écran « Users ».

Utilisez q/w pour sélectionner un menu puis appuyez sur ENTER.

Search Station : Vous pouvez rechercher une station par artiste, par tag ou par nom d’utilisateur. Top Artists Station : Vous pouvez lire des pistes des artistes les mieux évalués. Top Tags Station : Vous pouvez lire des pistes des tags les mieux évalués. Personal Station : Vous pouvez lire des pistes de votre station personnalisée (« Your Library », « Your Neighbourhood » et « Your Recommendations »).

Utilisez q/w pour sélectionner une station, puis appuyez sur ENTER ou 1 pour démarrer la lecture.

La lecture débute et l’écran de lecture s’affiche.

■ Utilisation du contrôle Scrobbling

Utilisez q/w pour sélectionner « Enable », puis appuyez sur ENTER. *

Les services de webradio fournis par un tiers peuvent être résiliés avec ou sans préavis.

Les services de webradio peuvent ne pas être accessibles dans certaines zones.

Utilisation d’une webradio

Utilisation de Slacker Personal Radio

Si vous ne possédez pas de compte, créez-en un à partir du site Web de Slacker (www.slacker.com) à l’aide de votre ordinateur.

Si vous possédez déjà un compte Slacker, sélectionnez « Sign in to your account », puis appuyez sur ENTER. L’écran clavier s’affiche. Pouvez saisir des informations à partir de la télécommande ou des touches sur l’appareil principal.

Si les informations que vous avez saisies ne comportent pas d’erreur, utilisezq/w/e/r pour sélectionner « OK », puis appuyez sur ENTER.

L’écran de confirmation des informations du compte s’affiche.

Si vous ne possédez pas de compte, sélectionnez

« Access without Sign In », puis appuyez sur ENTER pour utiliser une version restreinte du service. Veuillez noter que l’utilisation est restreinte. Conseil • Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (➔ page 1). L’identification peut être réalisée à partir de l’écran « Users ».

Utilisez q/w pour sélectionner un élément du menu, puis appuyez sur ENTER.

Pour vous déconnecter, utilisez q/w pour sélectionner « Sign out » depuis cet écran, puis appuyez sur ENTER.

Utilisez q/w pour sélectionner une station, puis appuyez sur ENTER ou 1 pour démarrer la lecture depuis cette station.

L’écran de lecture apparaît.

Vous pouvez contrôlez les pistes avec les touches sur la télécommande.

Boutons activés : 1, 3, 2, 6 ■ Eléments du menu Rate Song as Favorite : Permet de stocker des informations sur le serveur, et d’augmenter la probabilité que le morceau soit lu de nouveau. Ban Song : Permet de stocker des informations sur le serveur, et de diminuer la probabilité que le morceau soit lu de nouveau. Ban Artist : Permet de stocker des informations sur le serveur, et de diminuer la probabilité que les morceaux de cet artiste soient lus de nouveau. Mark Favorite : Permet d’ajouter la station en cours de lecture à vos favoris. Unmark Favorite : Permet de supprimer la station en cours de lecture de vos favoris. Add song to Library : Permet d’ajouter la piste en cours de lecture à votre bibliothèque. Delete song from Library : Permet de supprimer la piste en cours de lecture de votre bibliothèque. Add to My Favorites : Permet d’ajouter une station ou un morceau à la liste My Favorites.

Codes de télécommande

Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton [DISPLAY] (pendant environ 3 secondes).

Le bouton REMOTE MODE/le témoin Remote s’allume. Les noms de boutons sont en manjuscules sur les produits Integra. Par exemple, le bouton « Remote Mode » et le bouton « Display ». Remarques : • Les codes de télécommande ne peuvent pas être entrés pour [RECEIVER] et le bouton multi zone. • Seul les code de télécommande de téléviseurs peuvent être entrés pour [TV]. • À l’exception de [RECEIVER], [TV] et du bouton multi zone, vous pouvez affecter des codes de télécommande de n’importe quelle catégorie pour les boutons REMOTE MODE. Cependant, ces boutons font également office de bouton de sélecteur d’entrée : par conséquent, choisissez un bouton REMOTE MODE correspondant à l’entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l’entrée CD, choisissez [TV/CD] lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres

à l’aide des boutons numérotés. Le bouton REMOTE MODE/le témoin Remote clignote deux fois. Si le code de télécommande n’a pas été saisi correctement le bouton REMOTE MODE/l’indicateur Remote ne clignote qu’une seule fois. Remarques :

• L’élément clignotant de la télécommande différera selon le modèle de votre ampli-tuner AV.

• La télécommande est préconfigurée avec des préréglages de télécommande de différents appareils. En entrant un code de la liste des codes de télécommandes, vous pouvez activer le préréglage approprié pour cet appreil. • Quand il y a de multiples codes liés à un fabricant, essayez-les et entrez-les un par un jusqu’à ce que cela corresponde à votre appareil. • Selon le modèle et l’année de votre appareil, la compatibilité n’est pas garantie. • Avec certains modèles, la télécommande peut ne pas fonctionner ou sa compatibilité peut être limitée à une partie de la fonctionnalité de l’appareil. • En outre, il n’est pas possible d’ajouter de nouveaux codes aux préréglages de télécommande existants. • Bien que les codes de télécommande fournis soient corrects au moment de l’impression de la liste, ils sont susceptibles d’être modifiés par le fabricant.
