POWERSEEKER 76AZ - Télescope CELESTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télescope réfracteur
Ouverture	76 mm
Longueur focale	700 mm
Rapport focal	9.2
Monture	Monture azimutale
Grossissement maximum	150x
Accessoires inclus	2 oculaires (20 mm et 4 mm), chercheur 5x24
Dimensions approximatives	Longueur : 90 cm, Largeur : 60 cm
Poids	3.5 kg
Utilisation recommandée	Observation astronomique, observation terrestre
Entretien et nettoyage	Nettoyer les optiques avec un chiffon doux, ranger dans un endroit sec
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Ne pas regarder directement le soleil, utiliser un filtre solaire si nécessaire
Informations générales	Idéal pour les débutants, facile à assembler et à utiliser

FOIRE AUX QUESTIONS - POWERSEEKER 76AZ CELESTRON

Comment assembler le télescope Celestron PowerSeeker 76AZ ?

Suivez les instructions fournies dans le manuel d'utilisation pour assembler le télescope. Assurez-vous de fixer correctement le trépied, le tube optique et les accessoires.

Pourquoi l'image est-elle floue à travers le télescope ?

Assurez-vous que le télescope est correctement focalisé. Utilisez la molette de mise au point pour ajuster l'image. Vérifiez également si l'objectif est propre et sans obstruction.

Comment utiliser les oculaires fournis avec le télescope ?

Retirez l'oculaire installé, puis insérez l'oculaire désiré dans le porte-oculaire et serrez la vis de fixation. Assurez-vous que l'oculaire est bien en place avant d'observer.

Que faire si le télescope ne reste pas stable ?

Assurez-vous que le trépied est sur une surface plane et que tous les boulons sont bien serrés. Vous pouvez également ajouter du poids au trépied pour plus de stabilité.

Comment ajuster le viseur du télescope ?

Alignez le viseur avec un objet distant pendant la journée. Utilisez les vis de réglage pour ajuster le viseur jusqu'à ce qu'il soit correctement centré sur l'objet observé.

Le télescope est-il adapté pour observer la Lune et les planètes ?

Oui, le Celestron PowerSeeker 76AZ est adapté pour observer la Lune et les planètes grâce à son ouverture de 76 mm qui permet de capter suffisamment de lumière.

Quel type de maintenance nécessite le télescope ?

Nettoyez les optiques avec un chiffon doux et sec. Conservez le télescope dans un endroit sec et à l'abri de la poussière. Vérifiez régulièrement les vis et les fixations.

Puis-je utiliser le télescope par temps nuageux ?

Il est préférable d'utiliser le télescope lorsque le ciel est clair. Les nuages peuvent réduire la visibilité et affecter la qualité des observations.

Quels objets célestes puis-je observer avec ce télescope ?

Vous pouvez observer la Lune, les planètes telles que Jupiter et Saturne, ainsi que certains objets du ciel profond comme les amas d'étoiles et les nébuleuses.

Le télescope est-il portable ?

Oui, le Celestron PowerSeeker 76AZ est relativement léger et portable, ce qui le rend facile à transporter pour des observations en extérieur.

MODE D'EMPLOI POWERSEEKER 76AZ CELESTRON

Telescopios de la série PowerSeeker®

Télescopes série PowerSeeker®

GUIDE DE L'UTILISATEUR

PowerSeeker 50AZ # 21039

PowerSeeker 60AZ # 21041

PowerSeeker 70AZ # 21036

PowerSeeker 76AZ # 21044

Table des matières

INTRODUCTION 3

ASSEMBLAGE 6

Installation du trépied 6
Fixation du tube du téléscope sur la monture 7
Déplacement manuel du téléscope 8
Installation du renvoi à 90^ et des oculaires (lunette) - 60AZ. 8
Installation du renvoi à 90^ et des oculaires (lunette) - 50AZ. 8
Installation des oculaires sur les newtoniens 9
Installation et utilisation des lentilles de Barlow 9
Installation et utilisation de l'oculaire redresseur 1,5x - 50AZ 9
Installation du recherche 10
Alignment du recherche 10

NOTIONS FONDAMENTALES SUR LES TELESCOPES 11

Orientation de l'image 12
Mise au point 12
Calcul du grossissement 12
Etablissement du champ de vision 13
Conseils généaux d'observation 13

NOTIONS FONDAMENTALES D'ASTRONOMIE 14

Le systeme de coordonnées célestes 14
Mouvement des étoiles 15

OBSERVATION CELESTE 16

Observation de la Lune 16
Observation des planêtes 16
Observation du Soleil 16
Observation d'objets du ciel profond 17
Conditions de visibilité 19

ASTROPHOTOGRAPHY 20

Photographie au foyer primaire et courte exposition 20
Photographie planetaire et lunaire avec imageurs spéciaux 20
Imagerie CCD pour les objets du ciel profond 20
Photographie terrestre 20

ENTRETIEN DU TÉLESCOPE 21

Entretien et nettoyage des éléments optiques 21
Collimation d'un telescopeNewtonien 21

ACCESSIONES EN OPTION 24

SPécIFICATIONSDU POWERSEEKER 25

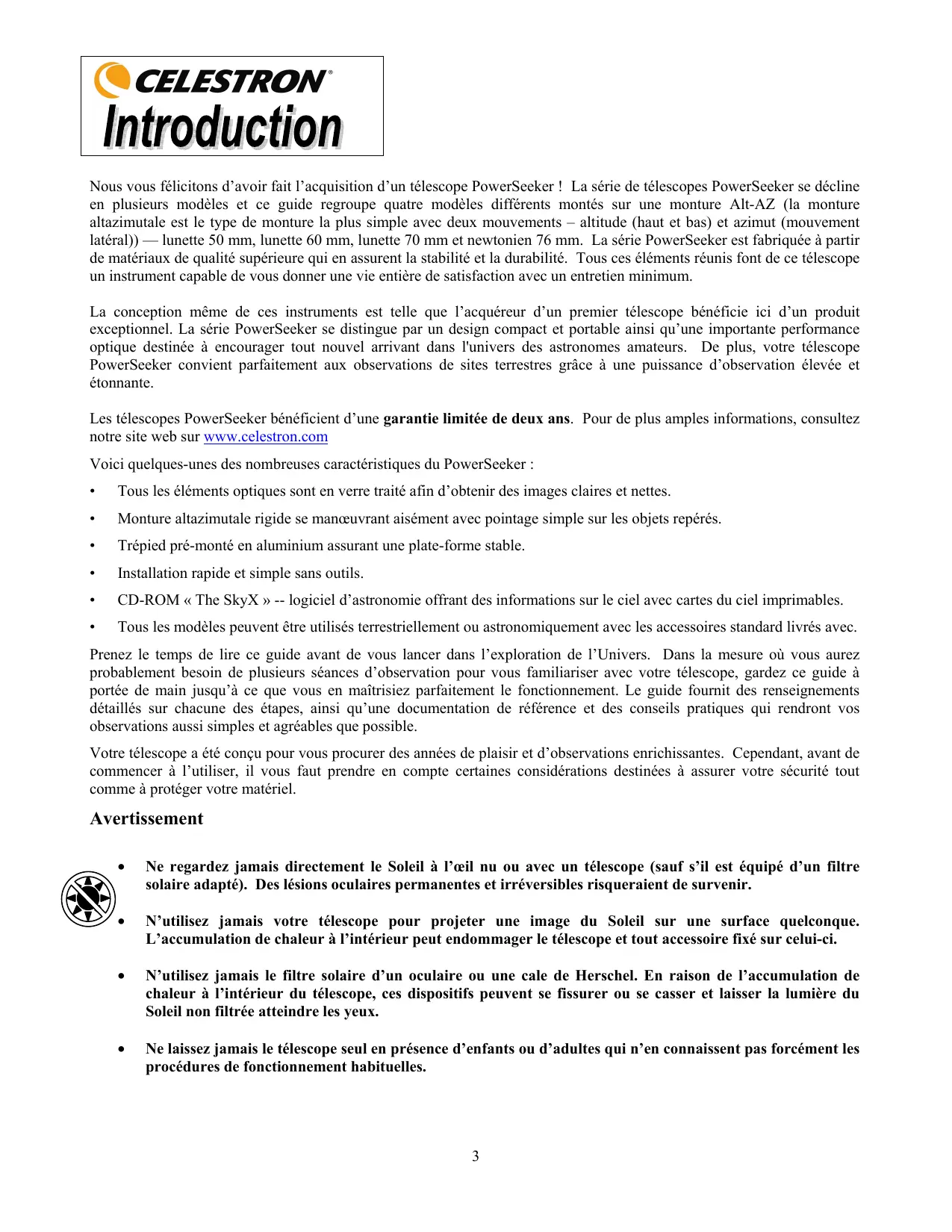

CELESTRON Introduction

Nous vous félicitons d'avoir fait l'acquisition d'un téléscope PowerSeeker! La série de téléscopes PowerSeeker se décline en plusieurs modèles et ce guide regroupe quatre modèles différents montés sur une monture Alt-AZ (la monture altazimutale est le type de monture la plus simple avec deux mouvements - altitude (haut et bas) et azimuth (mouvement latorial)) — lunette 50~mm , lunette 60~mm , lunette 70~mm et newtonien 76~mm . La série PowerSeeker est fabriquée à partir de matérielaux de qualité supérieur qui en assurent la stabilité et la durabilité. Tous ces éléments réunis font de ce téléscope un instrument capable de vous donner une vie entière de satisfaction avec un entretien minimum.

La conception même de ces instruments est telle que l'acquéréur d'un premier téléscope bénéficie ici d'un produit exceptionnel. La série PowerSeeker se désigne par un design compact et portable ainsi qu'une importante performance optique destinée à encourager tout nouvel arrivant dans l'univers des astronomes amateurs. De plus, votre téléscope PowerSeeker convient parfaitement aux observations de sites terrestres grâce à une puissance d'observation élevée et étonnante.

Les téléscopes PowerSeeker bénéficient d'une garantie limite de deux ans. Pour de plus amples informations, consultez notre site web sur www.celestron.com

Voici quelques-unes des nombreuses caractéristiques du PowerSeeker :

Tous les éléments optiques sont en verre traité afin d'obtenir des images claires et nettes.
Monture altazimutale rigide se manqueevrant aisement avec pointage simple sur les objets reperezs.
- Trépied pré-monté en aluminium assurant une plate-forme stable.
Installation rapide et simple sans outils.
CD-ROM « The SkyX » -- logiciel d'astronomie offrant des informations sur le ciel avec cartes du ciel imprimables.
Tous les modeles peuvent etre utilisés terrestriellement ou astronomiement avec les accessoires standard livres avec.

Prenoze le temps de dire ce guide avant de vous lancer dans l'exploration de l'Univers. Dans la mesure où vous aurez probablement besoin de plusieurs séances d'observation pour vous familiariser avec votre téléscope, gardez ce guide à portée de main jusqu'à ce que vous en maîtrisiez parfaitement le fonctionnement. Le guide fournit des renseignements détaillés sur chacune des étapes, ainsi qu'une documentation de référence et des conseils pratiques qui rendront vos observations aussi simples et agreables que possible.

Votre telescope a ete concu pour yous procurer des annes de plaisir et d'observations enrichissantes. Cependant, avant de commencer a l'utiliser, il yous faut prendre en compte certaines considérations destinées à assurer voite sccurté tout comme a protegger voite matériel.

Avertissement

• Ne regardez jamais directement le Soleil à l'œil nu ou avec un téléscope (sauf s'il est équipé d'un filtre solaire adapté). Des léasons oculaires permanentes et irréversibles risqueraient de survenir.
• N'utilisiez jamais votre téléscope pour projeter une image du Soleil sur une surface quelconque. L'accumulation de chaleur à l'intérieur peut endommager le téléscope et tout accessoire fixé sur celui-ci.
• N'utilissez jamais le filtrtre solaire d'un oculaire ou une cale de Herschel. En raison de l'accumulation de chaleur à l'intérieur du téléscope, ces dispositifs peuvent se fissurer ou se casser et laisser la lumière du Soleil non filtrée atteindre les yeux.
• Ne laisseriez jamais le téléscope seul en présence d'enfants ou d'adultes qui n'en connaissent pasforcément les procédures de fonctionnement habituelles.

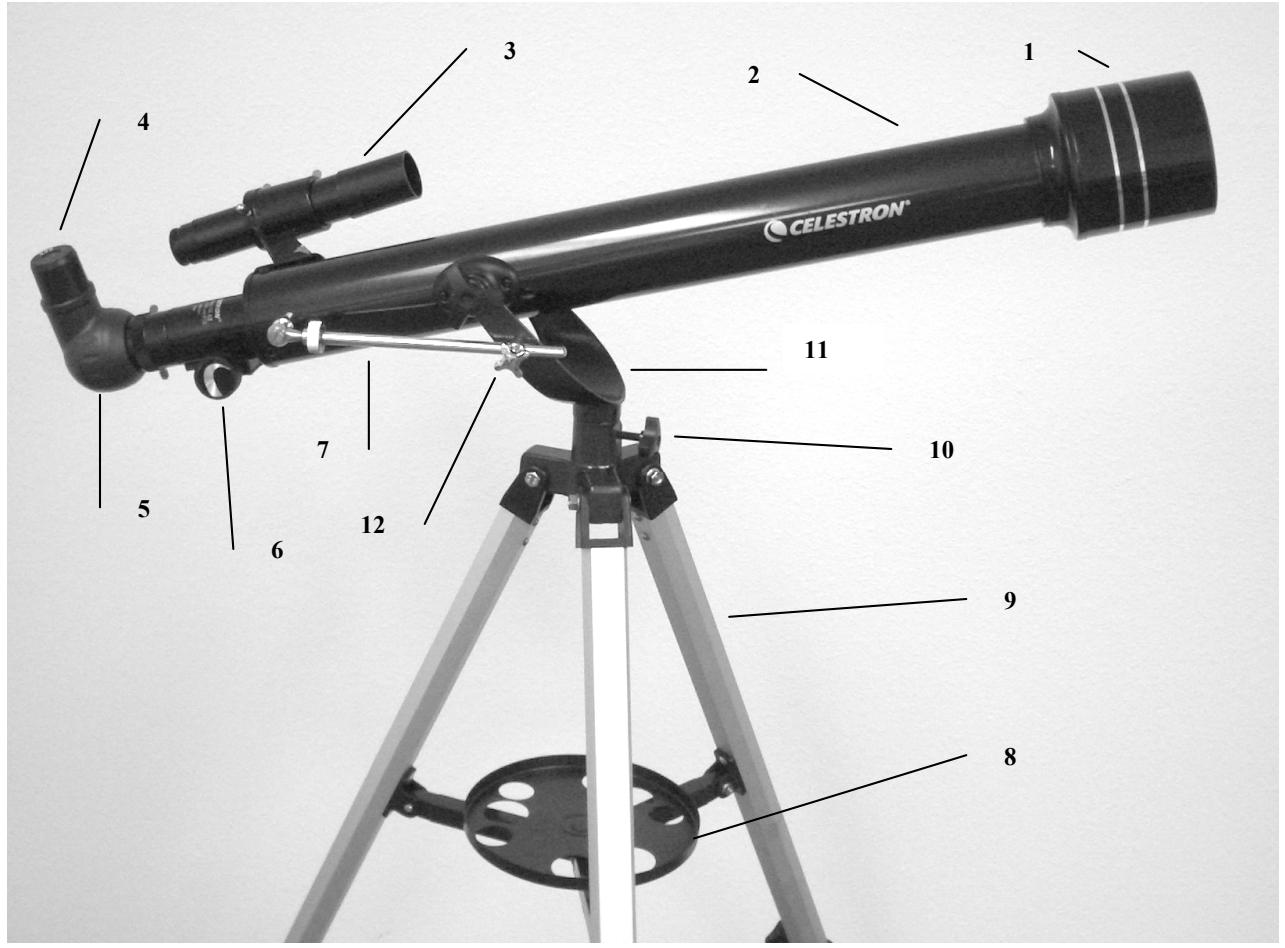

Figure 1-1 Lunette astronomique PowerSeeker 60AZ (Similaire au PowerSeeker 50AZ et PowerSeeker 70AZ)

1.	Objectif	7.	Tige de contrôle lent de l'altitude (non sur le 50AZ)
2.	Tube optique du téléscope	8.	Tablette à accessoires
3.	Chercheur	9.	Trépied
4.	Oculaire	10.	Verrouillage de l'azimut (non sur le 50AZ)
5.	Redresseur à 90°	11.	Monture Alt-Az
6.	Bouton de mise au point	12.	Bouton de blocage de l'altitude

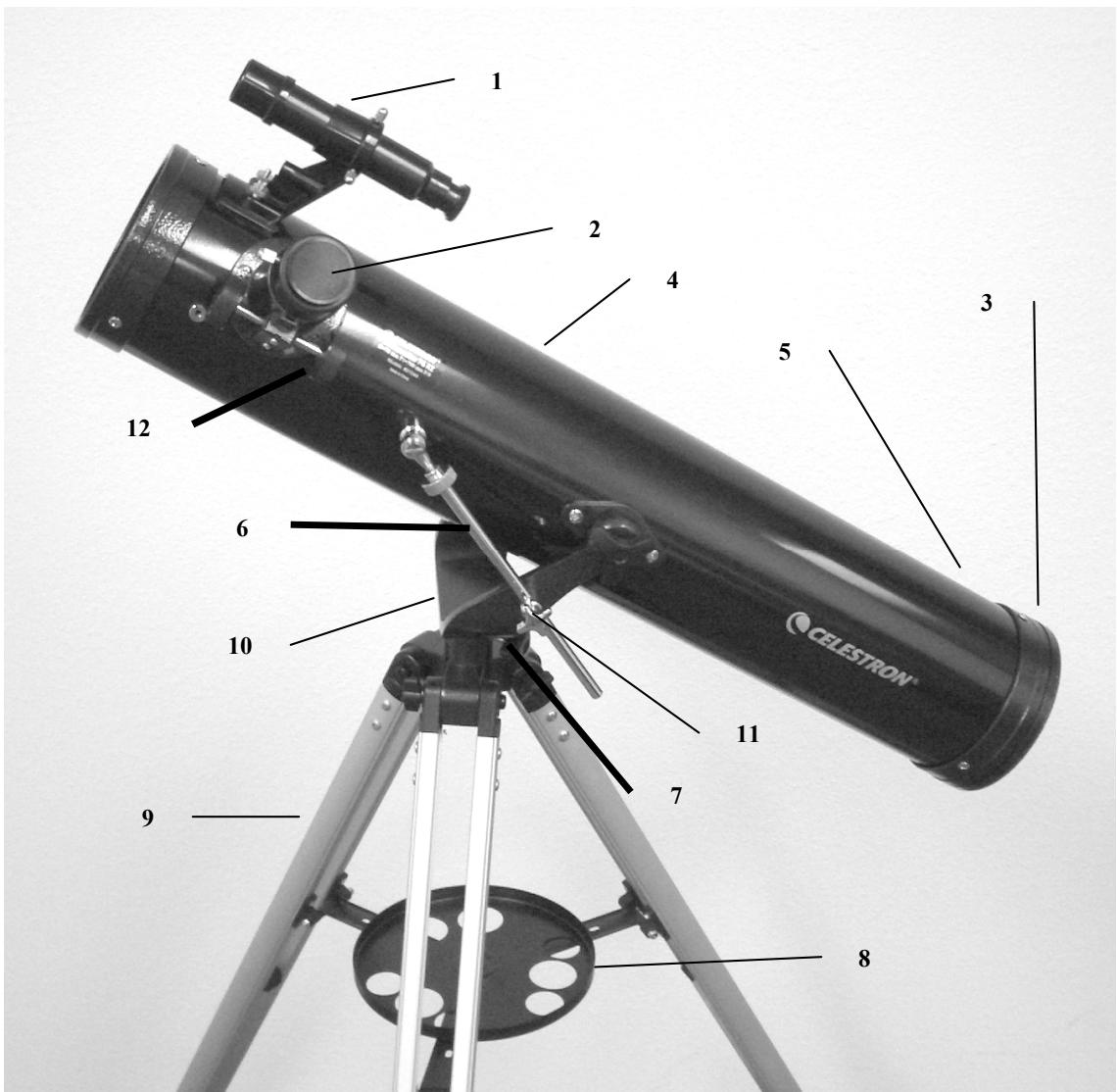

Figure 1-2 Newtonien PowerSeeker 76AZ

1.	Chercheur	7.	Manette de verrouillage de l'azimut
2.	Oculaire	8.	Tablette à accessoires
3.	Vis de réglage de la collimation (sur l'arrière)	9.	Trépied
4.	Tube optique du téléscope	10.	Monture Alt-Az
5.	Miroir primaire	11.	Verrouillage de l'altitude
6.	Tige de contrôle lent de l'altitude	12.	Bouton de mise au point

Ce chapitre explique comment assembler votre téléscope PowerSeeker. Notre téléscope devrait etre monte a l'intérieur la premiere foisafin de pouvoir identifier facilement les differentes pieces et de vous familiariser avec laonne procedure de montage avant de tenter de le faire a l'extérieur.

Chaque PowerSeeker est livré dans un carton. Les pièces du carton communés à tous les modèles sont les suivantes : tube optique, monture altazimutale et CD-ROM « The SkyX ». Le 50AZ inclut des accessoires de 24mm (0,96 po) - oculaire de 20mm , oculaire de 12mm , oculaire de 4mm , lentille de Barlow 3x , et oculaire redresseur 1,5x .

Le 60AZ, 70AZ et le 76AZ incluent des accessoires de 31mm (1,25 po) – oculaire de 20mm (redresseur d'images pour le 76AZ), oculaire de 4mm , lentille de Barlow 3x, renvoi à 90^ redresseur d'images pour le 60AZ.

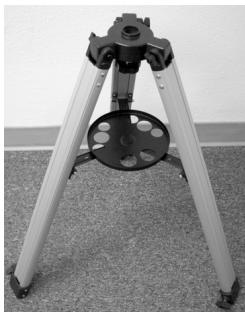

Installation du trépied

1. Retirez le trépied du carton (Figure 2-1). Le trépied est livré pré-monté afin d'en faciliter l'installation. Chaque trépied est différent selon les modèles tout en étant cependant similaire aux photos illustrées ci-dessous.
2. Mettez le trépied debout et écartez chacun des pieds jusqu'à ce qu'ils soient en pleine extension, puis appuyez légrement sur le support central du trépied (Figure 2-2). La partie supérieure du trépied se nomme la tête du trépied (monture altazimutale).

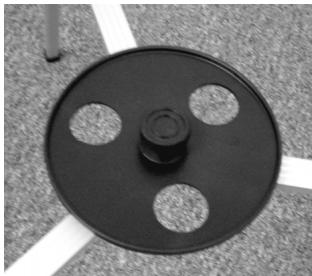

3. Ensuite, you installerez la tablette a accessoires du trpied (Figure 2-3) sur le support central du trpied (centre de la Figure 2-2).
4. Une vis est fixée sous la tablette à accessoires, au centre (sauf pour le 50AZ). La vis se fixe dans l'orifice fileté situé au centre du support central du trédied en la tournant dans le sens des aiguilles d'une montre - remarque : Tirez légèrement sur le support central du trédied pour pouvoir le fixer facilement. Continuez à tourner manuellement la tablette jusqu'à ce qu'elle soit bien serrée – voirlez à ne pas forcer. Le 50AZ se présente légèrement différemment. Sur ce modulo, vous dévissez un petit bouton placé au centre de la tablette (voir Figure 2-3a) puis vous installez la tablette sur le trou filtré et serrez le bouton de manière à bien maintainir la tablette en position.

Figure 2-1

Figure 2-2

Figure 2-3

Figure 2-3a

1. Le trépied est maintainant monté (Figure 2-4).
2. Vous pouvez régler les pieds téléscopiques du trépied à la hauteur souhaitiée. La hauteur la plus BASSE est de 69 cm (27 po) et la plus haute de 119 cm (47 po). Déverrouillez les boutons de blocage à la base de chacun des pieds du trépied en les tournant dans le sens inverse des aiguilles d'une montre (Figure 2-5) et déployez les pieds à hauteur voulue, puis resserrez fermement les boutons. La Figure 2-6 donne une illustration d'un trépied en pleine extension.
3. Le trépied offrira une plus grande rigidity et stabilité aux réglages de hauteur les plus bas.

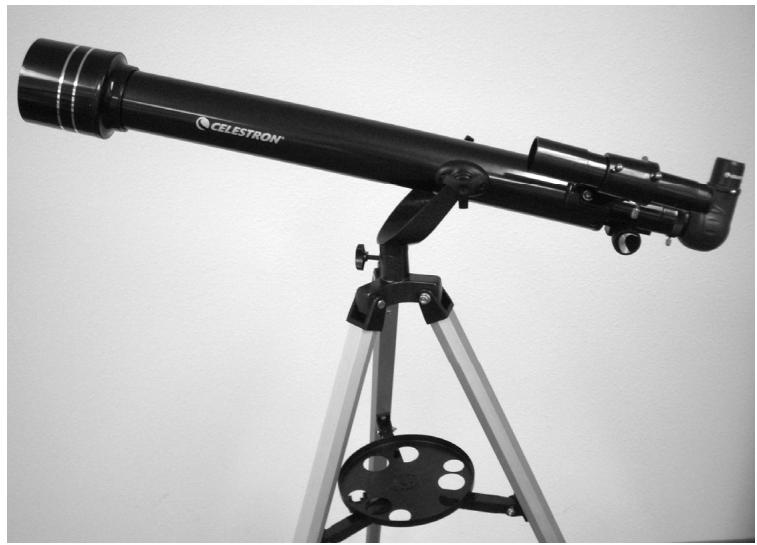

Figure 2-4

Figure 2-5

Figure 2-6

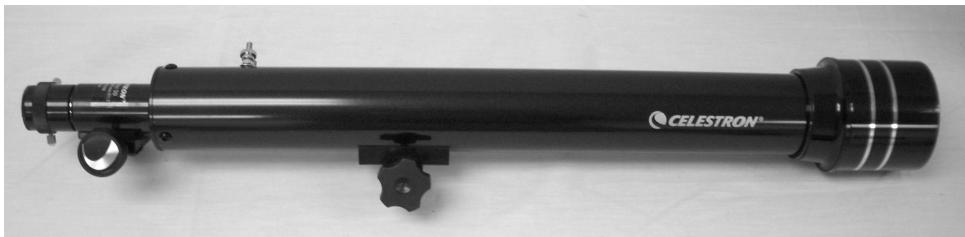

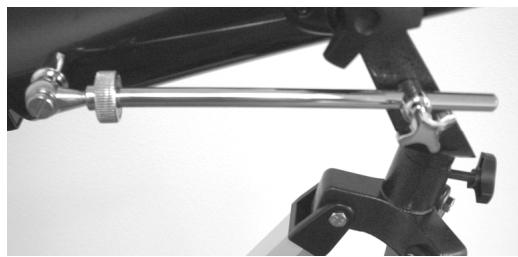

Fixation du tube du téléscope sur la monture

Le tube optique du téléscope se fixe sur la monture altazimuthale avec la tige de contrôle lent de l'altitude et les boutons prévus pour le modele 60AZ, 70AZ et 76AZ. Le 50AZ se fixe directement sur la tete de la monture altazimuthale.

Avant de commencer, retirez le cache de l'objet (lunette) ou le cache de l'ouverture frontale (newtonien). Pour monter le tube du téléscope sur les montures du 60AZ, 70AZ et du 76AZ :

1 Retirez le papier protecteur qui recouvre le tube optique.
2 Placez le tube du telscope dans la monture en fourche (altazimutale) de maniere a ce que la tige de controle lent de l'altitude soit située du meme cote que la vis de blocage (Voir Figure 1-1). Veuillez noter que sur certains telscopes, il est possible de fixer la tige au tube optique du telscope. Si cette tige n'est pas fixeau tube optique, retirez la vis du mecanisme (a l'aide de l'outil fourni a cet effet) en suivant l'illustration située sur la partie la plus a gauche de la Figure 2-7 et installez la tige en position comme illustré en Figure 2-7. Ensuite, faites passer la vis dans le trou de la tige, puis celui du mecanisme, et serrez.
3 Devissez le bouton de blocage de l'altitude afin de dégager l'orifice dans le boulon à eil (voir Figure 2-8).
4 Faites passer la tige dans le boulon à ceil, puis serrez le bouton de blocage de l'altitude- Figure 2-9.
5 Enfilez les deux boutons (un de chaque cote de la monture) par la partie supérieure de la monture dans les trous filétés situés dans le tube optique et serrez - Figure 2-7.

Figure 2-7

Figure 2-8

Figure 2-9

Pour le 50AZ,procedede que sait:

1. Retirez le papier protecteur qui recouvre le tube optique.
2. Placez le tube optique du téléscope sur la monture altazimuthale de maniere à aligner l'orifice situé sur le dessus de la plate-forme du tube optique sur les trous de la tete de la monture – voir Figure 2-11.
3. Insérez le bouton de blocage de l'altitude (voir au centre de la Figure 2-10) à travers la tête de la monture et la plate-forme du tube optique (verifiez que l'orifice est parfaitement dégagé sur toute la longueur avant de serrer le bouton).

Figure 2-10

Figure 2-11

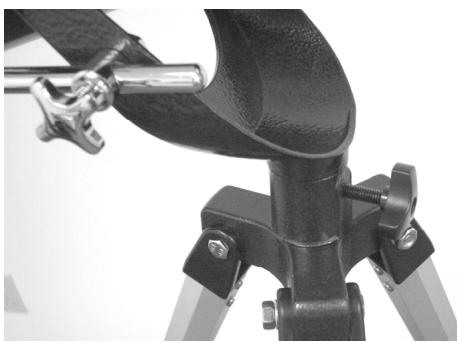

Déplacement manuel du téléscope

La monture Alt-Az du PowerSeeker se déplace facilement dans la direction où vous pouze l'orienter. Les mouvements ascendants et descendants (altitudes) des modèles 60AZ, 70AZ et 76AZ sont contrôleés par le bouton de blocage de l'altitude (Figure 2-12). La rotation latérale (azimut) est contrôleé par la manette de verrouillage de l'azimut (Figure 2-12). Desserrez ces commandes pour trouver des objets plus facilement (avec lechereur), puis resserrez-les.

Pour effectuer des réglages précis de l'altitude, tournez la bague moletée de la tige de contrôle lent de l'altitude (une fois le blocage de l'altitude effectué) dans l'une ou l'autre des directions - voir Figure 2-9.

Figure 2-12

Sur le modele 50AZ, desserrez le bouton de blocage de l'altitude - Figure 2-9, ensuite déplacez le téléscope dans la direction recherche, puis reisserrez le bouton de blocage de l'altitude.

Remarque: Avant de serrer le bouton de blocage de l'altitude, utilisez le rechercheur pour trouver la direction recherchée.

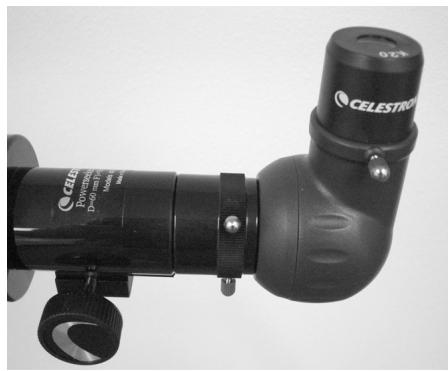

Installation du renvoi à 90^ et des oculaires (lunette) – 60AZ et 70AZ

Le renvoi à 90^ est un prisme qui devie la lumière perpendicular à la projection de la luzière émanant de la lunette. Ceci permet une position d'observation plus comfortable que si vous deviez regarder directement à l'intérieur du tube. Ce renvoi à 90^ est un redresseur d'images qui corrige l'image en la remettantbout et correctement orientée de gauche à droite, ce qui a l'avantage de facilititer l'observation d'objects terrestres. De plus, le renvoi à 90^ peut être tourné sur la position qui vous convient le mieux. To install the diagonal and eyepiece/ Pour installer le renvoi à 90^ et l'oculaire :

1. Insérez le petit barillet du renvoi à 90^ dans l'adaptateur d'oculaire de 1,25 po (31 mm) sur le tube de mise au point du refracteur - Figure 2-13. Vérifiez que les deux vis moletées de l'adaptateur d'oculaire ne dépassent pas dans le tube de mise au point avant l'installation et que le capuchon a bien été retire de l'adaptateur d'oculaire.
2. Insérez l'extrémité du barillet chromé de l'un des oculaires dans le renvoi à 90^ et serrez la vis moletée. Encore une fois, lors de cette procédure, assurez-vous que la vis moletée ne dépasse pas dans le renvoi à 90^ avant d'insérer l'oculaire.
3. Il est possible de modifier les distances facales des oculaires en inversant la procEDURE decrite ci-dessus à l'etape 2.

Figure 2-13

Installation du renvoi à 90^ et des oculaires (lunette) – 50AZ

Figure 2-14

Le renvoi à 90^ du 50Z s'appelle un redresseur d'images car son prisme permet de corriger l'image pour la mesure à l'endroit (redresseur d'images). L'image reste cependant inversée de gauche à droite. Le renvoi à 90^ ainsi que les oculaires font 24mm (0,96 po) de diamètre. Toutes les étapes indiquées plus haut sont identiques pour le 50AZ.

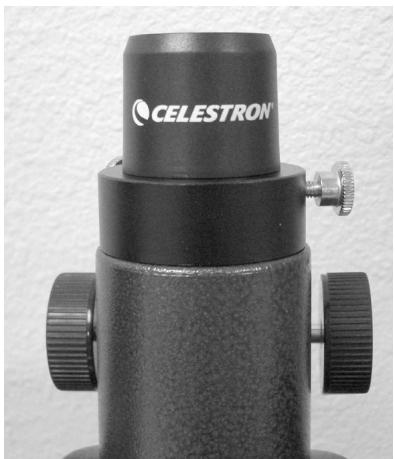

Installation des oculaires sur les newtoniens

L'oculaire est l'élement optique qui grossit l'image focalisée par le téléscope. Sans l'oculaire, il serait impossible d'utiliser le téléscope visuellement. Les oculaires sont souvent désignés par leur distance focale et le diamètre de leur barillet. La distance focale est inversement proportionnelle à la puissance de l'oculaire : plus celle-ci est importante (c-à-d, plus le chiffre est élevé), moins le grossissement de l'oculaire (c-à-d. la puissance) l'est. Généralement, vous utiliserez une puissance de grossissement variant de faible à modérée lors de vos séances d'observation. Pour de plus amples informations sur la manière de régler le grossissement, consultez le chapitre intitulé « Calcul du grossissement ». L'oculaire s'adapte directement sur le dispositif de mise au point des newtoniens.. Pour fixer les oculaires :

1. Vérifiez que les vis moletées ne dépassent pas dans le tube du dispositif de mise au point. Insérez ensuite le barillet chromé de l'oculaire dans le tube du dispositif de mise au point (retirez le capuchon du dispositif de mise au point en premier) et serrez les vis moletées - voir Figure 2-15.
2. L'oculaire de 20~mm s'applie un oculaire redresseur etant donne qu'il corrige l'image afin qu'elle soit debout et correctement orientee de gauche a droite. Cette fonction permet d'utiliser le telescope pour des observations terrestres.
3. Il est possible de changer les oculaires en inversant la procEDURE décrite ci-dessus.

Figure 2-15

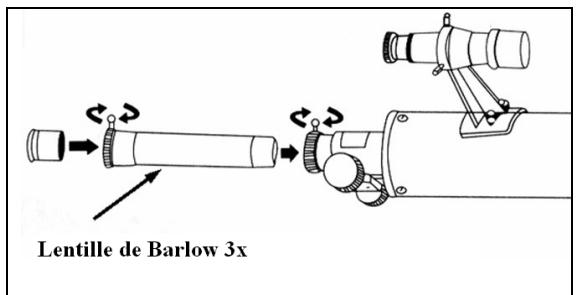

Installation et utilisation des lentilles de Barlow

Figure 2-16

Votre téléscope est équipé également d'une lentille de Barlow 3x qui triple la puissance de grossissement de chaque oculaire. Néanmoins, réserves l'utilisation d'images à grossissement important à des conditions d'observation ideales – voir le chapitre intitulé « Calcul du grossissement » de ce guide.

Pour utiliser la lentille de Barlow avec une lunette, retirez le renvoi à 90^ et insérez la lentille de Barlow directement dans le dispositif de mise au point. Insérez ensuite un oculaire dans la lentille de Barlow avant toute observation. Vous pouvez aussi insérer le renvoi à 90^ dans la lentille de Barlow et utiliser un oculaire dans le renvoi, mais vous ne parviendrez peut-être pas a obtenir une mise au point nette avec tous les oculaires.

Sur les téléscopes newtoniens, inséréz directement la lentille de Barlow dans le dispositif de mise au point. Insérez ensuite un oculaire dans la lentille de Barlow.

Remarque : Commencez par utiliser un oculaire de faible puissance pour parvenir plus facilement à effectuer une mise au point.

Installation et utilisation de l'oculaire redresseur 1,5x - 50AZ

Le PowerSeeker 50AZ est livré avec un oculaire redresseur 1,5x essentiellement destiné à l'observation terrestre diurne. Cet oculaire rectifie l'image que vous VOYZ dans votre téléscope de façon à obtenir une image droite et corrigée de gauche à droite.

Installez et utilisez cet oculaire de la meme facon qu'une lentille de Barlow, comme explique dans le chapitre precedent. Si I'on utilise cet oculaire, il n'est pas possible d'utiliser la lentille de Barlow.

Lorsque l'on utilise l'oculaire redresseur, le grossissement des différents oculaires est le suivant :

$$ \mathrm {a v e c} 2 0 \mathrm {m m} = 4 5 \mathrm {x} $$

$$ \operatorname {a v e c} 1 2 \mathrm {m m} = 7 5 \mathrm {x} $$

$$ \operatorname {a v e c} 4 \mathrm {m m} = 2 2 5 \mathrm {x} $$

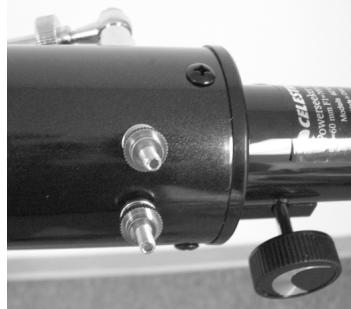

Installation du chercheur

Pour installer le chereur :

1. Prenez le recherche (qui est installé dans le support du recherche) - voir Figures 1-1 and 1-2.
2. Retirez les écrous molettes situés sur les montants filétés du tube optique – voir Figure 2-17.
3. Montez le support du searcher en le plaçant sur les montants qui dépassent du tube optique puis en le maintainant en place visse sur les écrous filétés. Serrez alors ces écrous.
4. Veuillez notes que le recherche doit être orienté de manière à ce que le plus gros diamètre de la lentille soit orienté sur l'avant du tube optique.
5. Retirez les caches de la lentille des deux extrémites du recherche.

Figure 2-17

Alignement du recherche

Procedez comme suit pour aligner le chercheur :

1. Repérez en plein jour un objet éloigné et centrez-le dans l'un des oculaires de faible puissance (20 mm) du téléscope principal.
2. Regardez dans le recherche (l'extrémité oculaire du recherche) et notez la position de ce même object.
3. Sans déplacer le téléscope principal, tournez les vis de réglage moletées situées autour du support de recherche jusqu'à ce que le réticule (les fils croisés) du recherche soit centré sur l'objet choisi avec le téléscope principal.

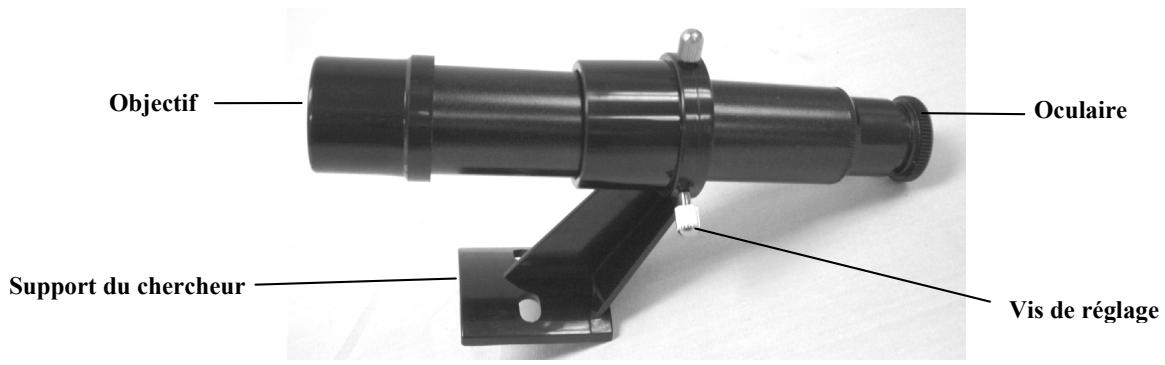

Figure 2-18 Chercheur avec support

Un telescope est un instrument qui collecte et focalise la lumiere. La maniere dont la luziere est focalise est déterminée par le type de modèle optique. Certains telescopes, connus sous le nom de lunettes, utilisent des lentilles à ou les telsopes reflecteurs (newtoniens) sont équipés de miroirs.

Mis au point au début du XVII^ème siècle, le réfracteur est le plus ancien modulo de téléscope. Son nom provient de la méthode qu'il utilise pour faire converger les rayons lumineux incidents. Le réfracteur, ou lunette, dispose d'une lentille pour courber ou réfléchir les rayons lumineux incidents, d'ou son nom (voir Figure 3-1). Les premiers modèles étaient composés de lentilles à un seul élément. Toutefois, la lentille unique a pour inconvenient de fonctionner comme un prisme et de répartir la lumière dans les différentes couleurs de l'arc-en-ciel, un phénomène connu sous le nom d'aberration chromatique. Pour pallier ce problème, une lentille à deux éléments, connue sous le nom d'achromate, a été introduite. Chaque élément possède un indice de réfraction différent perceptant à deux longueurs d'ondes de lumière différentes de converger sur un même point. La plupart des lentilles à deux éléments, généralement faites de verres en crown et en flint, sont corrigées pour les lumières rouges et vertes. Il est possible de faire converger la lumière bleue sur un point légèrement différent.

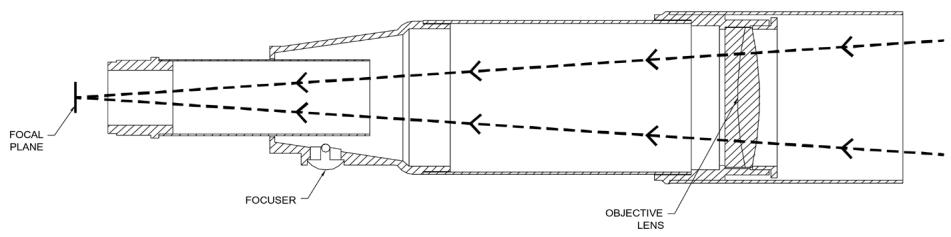

Figure 3-1

Vue en coupe de la trajectorie de la luziere dans le modele optique de type refracteur

Un reflecteur newtonien utilise un seul miroir concave comme miroir primaire. La lumière pénétre dans le tube pour atteindre le miroir situé en bout. La courbure du miroir renvoie alors la lumière vers l'avant du tube sur un seul point, le point focal. Étant donné que si vous mettiez la tête devant le téléscope pour observer une image avec un oculaire, le reflecteur ne fonctionnerait pas, un miroir plan appelé redresseur à 90^ intercepte la lumière et la renvoie sur le côté du tube et perpendiculairement à ce tube. L'oculaire est placé à cet endroit pour faciliter l'observation.

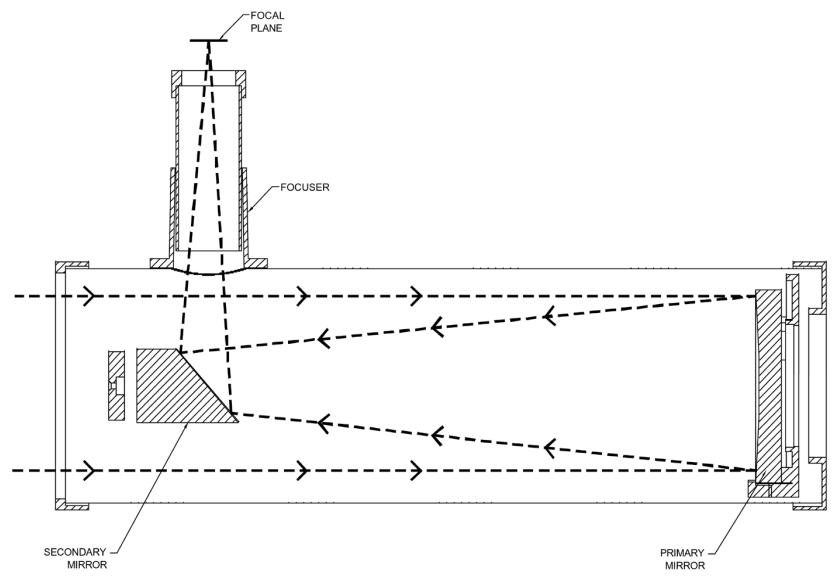

Figure 3-2

Vue en coupe de la trajectorye de la luziere dans le modele optique newtonien

Les téléscopes reflècteurs de type Newton remplacent les lentilles lourdes par des miroirs pour collector et faire converger la lumière, offrant ainsi un pouvoir de convergence des rayons lumineux plus important pour le prix. Étant donné que la trajectory des rayons lumineux est interceptée et réfléchie sur le côte, il est possible d'avoir des distances facales allant jusqu'à 1000mm avec un téléscope relativement compact et portable. Un téléscope reflècteur newtonien offre des caractéristiques de captation de la lumière si impressionnantes que même avec un budget modeste, vous étés en mesure de sonder sérieusement les espaces lointains en astronomie. Les téléscopes reflècteurs newtoniens nécessitent un peu plus de soin et d'entretien étant donné que le miroir primaire est exposé à l'air libre et à la poussière. Toutefois, ce petit inconvenient n'affecte en rien la popularité de ce type de téléscope pour ceux qui souhaitent un téléscope économique capable de résoudre des objets pâles et éloignés.

Orientation de l'image

L'orientation de l'image dépend de la manière dont l'oculaire est inséré dans le téléscope. Si vous observez avec un renvoi à 90^ avec des lunettes, l'image obtenue sera à l'endroit, mais inversée de gauche à droite (effet d'image miroir). Si vous insérez l'oculaire directement dans le dispositif de mise au point d'une lunette (c-à-d. sans le renvoi à 90^ ), l'image est renversée et inversée de gauche à droite. Toutefois, en utilisant la lunette PowerSeeker avec le renvoi à 90^ redresseur d'images standard, l'orientation de l'image est correcte.

Les reflecteurs newtoniens produit une image à l'endetroit, mais celle-ci apparaître tournée en fonction de l'emplacement du support de l'oculaire par rapport au sol. Toutefois, il suffit d'utiliser l'oculaire redresseur d'images fourni avec les newtoniens PowerSeeker pour obtenir une bonne orientation de l'image.

Figure 3-3

Mise au point

Pour faire la mise au point de votre lunette ou téléscope newtonien, il suffit de tourner le bouton de mise au point situé directement sous le porte-oculaire (voir Figures 2-13, 2-14 et 2-15). Tournez ce bouton dans le sens des aiguilles d'une montre pour faire une mise au point sur un objet plus éloigné de vous que celui que vous âtes en train d'observer. Tournez le bouton dans le sens inverse pour faire la mise au point sur un objet plus proche de vous que celui que vous âtes en train d'observer.

Remarque: Si vous portez des lentilles correctrices (et plus particulièrement des lunettes), il peut s'avérer utile de les retarder avant d'effectuer des observations au moyen d'un oculaire fixé au téléscope. Toutefois, lorsque vous utilisez un appareil photo, vous devriez toujours porter vos lentilles correctrices pour parvenir à la mise au point la plus précise. Si vous étes astigmate, vous nevez porter vos lentilles correctrices en permanence.

Calcul du grossissement

Voupe modier la puissance de voite tetecope en changeant simplyl l'ocule. Pour detimer le grossissement de voite tetecope, il suffit de divisar la distance facale du teteope par la distance facale de 1'ocale utilise. L'equation est la suivante :

$$ \text {G r o s s i s s e m e n t} = \frac {\text {D i s t a n c e f o c a l e d u t e l e s c o p e (m m)}}{\text {D i s t a n c e f o c a l e d e l o c u l a r i e (m m)}} $$

Supposons, par exemple, que vous utilisiez l'oculaire de 20mm livre avec votre téléscope. Pour déterminer le grossissement, il suffit de diviser la distance locale du téléscope (à titre d'exemple, le PowerSeeker 60AZ possède une distance locale de 700 mm) par la distance locale de l'oculaire, soit 20mm . 700 divisé par 20 équivaut à un grossissement de 35.

Bien que la puissance soit régliable, tous les instruments d'observation sont limités à un grossissement maximal utile pour un ciel ordinaire. En règle générale, on utilise un grossissement de 60 pour chaque pouce (25,4 mm) d'ouverture. À titre d'exemple, le diamètre du PowerSeeker 60AZ est de 61 mm (2,4 pouces). La multiplication de 2,4 par 60 donne un grossissement maximal utile égal à 144. Bien qu'il s'agisse du grossissement maximal utile, la plupart des observations sont réalisées dans une plage de grossissement de 20 à 35 chaque 25,4 mm d'ouverture, soit une plage de grossissement de 48 à 84 dans le cas du téléscope PowerSeeker 60AZ. Vous pouvez déterminer le grossissement de votre téléscope de la même façon.

Remarque concernant l'utilisation de grossissements importants - Les grossissements importants sont utilisés principalement pour les observations lunaires et parfois planétaires pour lesquelles il est possible d'agrandir considérablement l'image. N'oubliez pas toute fois que le contraste et la luminosité seront très faibles en raison de l'importance du grossissement. L'utilisation de l'oculaire de 4mm avec la lentille de Barlow 3x permet d'obtenir un grossissement extrèmentélevédans de rares occasions -il faut seulement savoir que ce grossissement de l'image est obtenu au détriment du contraste et de la luminosité parce que vous atteignez la puissance de grossissement maximum dans ce cas. Pour des images plus lumineuses offrant les meilleurs contrastes possibles,utilisez de faibles grossissements.

Établissement du champ de vision

L'établissement du champ de vision est important si vous poulez avoir une idée du diamètre apparent de l'objet observé. Pour calculer le champ de vision réel, divisez le champ apparent de l'oculaire (fourni par le fabricant de l'oculaire) par le grossissement. L'équation est la suivante :

$$ \text {C h a m p r e r e l} = \frac {\text {C h a m p a p p a r e n t d e l o c u l a r i e}}{\text {G r o s s i s s e m e n t}} $$

Comme vous pouvez le constater, il est nécessaire de calculer le grossissement avant d'étabir le champ de vision. À l'aide de l'exemple indiqué plus haut, nous pouvons déterminer le champ de vision avec le même oculaire de 20mm , fourni avec tous les téléscopes PowerSeeker 60AZ. Le champ de vision apparent d'un oculaire de 20mm est de 50^ . Il faut alors diviser 50^ par le grossissement de 35. Le résultat est un champ de vision actuel (réel) de 1,4^ .

Pour convertir des degrés en pieds à 1000 verges, ce qui est plus utile pour des observations terrestres, il suffit de multiplier le champ de vision par 52,5. En continuant avec notre exemple, multiplierz le champ angulaire de 1,4^o par 52,5. La largeur du champ linéaire est alors égale à 22,5 metres (74 pieds) à une distance de mille verges (914, 4 metres).

Conseils généraux d'observation

L'utilisation d'un instrument optique nécessite la connaissance de certains éléments de manière à obtenir la meilleure qualité d'image possible.

• Ne regardez jamais à travers une vitre. Les vitres des fenêtres menagères contiennent des défaut optiques et l'épaissur varie ainsi d'un point à un autre de la vitre. Ces irrégularités risquent d'affector la capacité de mise au point de votre téléscope. Dans la plupart des cas, vous ne parviendrez pas à Obtener une image parfaitement nette et vous risquiez même parfois d'avoir une image double.
• Ne jamais regarder au-delà ou par-dessus des objets produitant des vagues de chaleur, notamment les parkings en asphalté pendant les jours d'été particulièrement chauds, ou encore les toitures des batiments.
• Les ciels brumeux, le brouillard et la brume risquent de creer des difficultés de mise au point en observation terrestre. Les détails sont nettement moins visibles avec ce type de conditions.
• Si vous portez des lentilles correctrices (et plus particulièrement des lunettes), il peut s'avérer utile de les retarder avant d'effectuer des observations au moyen d'un oculaire fixé au téléscope. Toutefois, lorsque vous utilisez un appariel photo, vous devriez toujours porter vos lentilles correctrices pour obtenir la mise au point la plus précise. Si vous étes astigmate, vous nevez porter vos lentilles correctrices en permanence.

Jusqu'à ce point, nous n'avons traité dans ce guide que de l'assemblage et du fonctionnement de base de votre téléscope. Toutefois, pour mieux comprendre cet instrument, vous doivent vous familiariser un peu avec le ciel nocturne. Ce chapitre traite de l'astronomie d'observation en général et comprend des informations sur le ciel nocturne et l'alignment polaire.

Le système de coordonnées célestes

Afin de tracer des objets célestes, les astronomes ont recours à un système de coordonnées célestes similaire au système de coordonnées géographiques que l'on utilise sur Terre. Le système de coordonnées célestes possède des pôles, des lignes de longitude et de latitude, et un équateur. Dans l'ensemble, ces repères restent fixes par rapport aux étoiles.

L'équateur céleste parcourt 360 degrès autour de la Terre et sépare l'hémisphere céleste nord de l'hémisphere sud. Tout comme l'équateur terrestre, il présente une position initiale de zéro degré. Sur Terre, ceci correspondrait à la latitude. Toutefois, dans le ciel, on y fait reférence sous le nom de declinaison, ou DEC en abrégé. Les lignes de declinaison sont nominées en fonction de leur distance angulaire au-dessus et en dessous de l'équateur céleste. Ces lignes sont divisées en degrès, minutes d'arc et secondes d'arc. Les chiffres des declinaisons au sud de l'équateur sont accompanies du signe moins (-) place devant les coordonnées et ceux de l'équateur céleste nord sont soit vierges (c-à-d. sans désignation) soit précédés du signe (+).

L'équivalent céleste de la longitude s'appelle l'ascension droite, ou A.D. en abrégé. Comme les lignes de longitude terrestres, ces lignes ont d'un pôle à l'autre et sont espacées régulièrement de 15 degrès. Bien que les lignes de longitude soient séparées par une distance angulaire, elles sont aussi une mesure du temps. Chaque ligne de longitude est placée à une heures de la suivante. Étant donné que la Terre accomplit une révolution en 24 heures, il existe un total de 24 lignes. Pour cette raison, les coordonnées de l'ascension droite sont exprimées en unités temporelles. Le départ se fait sur un point arbitraire dans la constellation des Poissons situé à 0 heures, 0 minute, 0 seconde. Tous les autres points sont désignés par la distance (autrement dit la durée) qui les sépare de cette cordonnée une fois qu'elle les a dépassés en suivant sa trajectory céleste vers l'ouest.

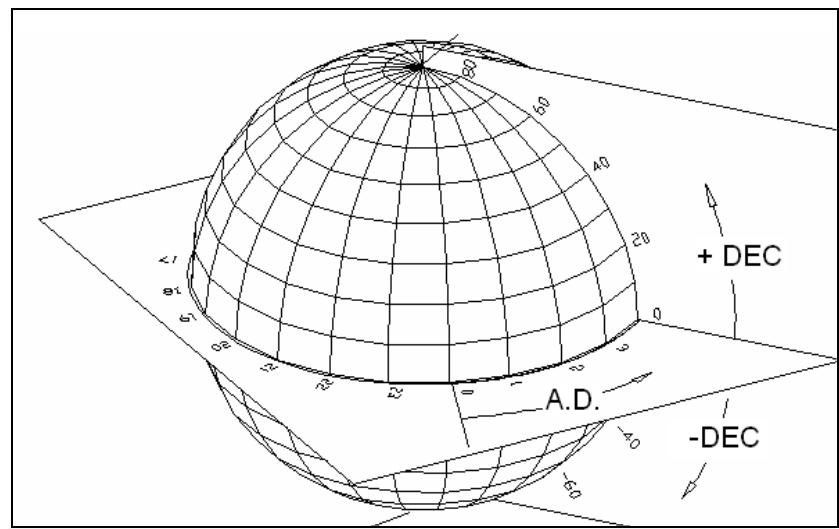

Figure 4-1 La sphère céleste vue de l'extérieur avec l'ascension droite et la declinaison.

Mouvement des étoiles

Le mouvement quotidien du Soleil dans le ciel est familier, même à l'observateur néophyte. Cette avancée quotidienne n'est pas due au déplacement du Soleil, comme le pensaient les premiers astronomes, mais à la rotation de la Terre. La rotation de la Terre entraîne les étoiles à en faire autant, en décrivant un large cercle lorsque la Terre finit une révolution. La taille de la trajectory circulaire d'une étoile dépend de sa position dans le ciel. Les étoiles situées à proximité de l'équateur céleste forment les cercles les plus larges se levant à l'est et se couchant à l'oust. En se déplaçant vers le pôle nord céleste, le point autour duquel les étoiles de l'hémisphere nord semblont tourner, ces cercles deviennent plus petits. Les étoiles des latitudes mi-célestes se lèvent au nord-est et se couchent au nord-oust. Les étoiles situées à des latitudes célestes élevées apparaissent toujours au-dessus de l'horizon et sont qualifiées de circumpolaire parce qu'elles ne se lèvent ni ne se couchent jamais. Vous ne verrez jamais les étoiles compléter un cercle parce que la lumière du Soleil pendant la journée attenue leur luminosité. Toutefois, il est possible d'observer partiellement ce déplacement circulaire des étoiles dans cette région en réglant un apparéil photo sur un trépied et en ouvrant l'obturateur pendant deux heures environ. L'exposition minutée révélera des demi-circles qui tournent autour du pôle. (Cette description des mouvements stellaires s'applique également à l'hémisphere sud, à cette différence que toutes les étoiles au sud de l'équateur céleste se déplacent autour du pôle sud céleste).

Étoiles observées pres du pôle nord céleste

Étoiles observées près de l'équateur céleste

Étoiles observées dans la direction opposée au pôle nord céleste

Figure 4-2

Toutes les étoilessemblent tourner autour des pôles célestes. Toutefois, l'aspect de ce mouvement varie selon l'endetroit que vous regardez dans le ciel. Prés du pôle nord céleste, les étoiles décrivent des cercles reconnaissables centrés sur le pôle (1). Les étoiles situées pres de l'équateur céleste suivent également des轨道交通es circulaires autour du pôle. Néanmoins, la trajectory est interrompue par l'horizon. Ellessemblont donc se lever à l'est et se coucher à l'ouest (2). Si l'on regarde vers le pôle opposé, la courbe de l'étoile ou l'arc de la direction opposée déscrit un cercle autour du pôle opposé (3).

Dès que votre téléscope est configuré, vous pouvez débuter vos séances d'observation. Ce chapitre traite des conseils d'observation visuelle des astres du système solaire et du ciel profond, ainsi que des conditions d'observation générales qui affectent vos possibités d'observation.

Observation de la Lune

Il est souvent tentant de regarder la Lune lorsqu'elle est pleine. C'est le moment où la face visible est alors intégralement éclairée et où la luminosité peut s'avérer trop intense. De plus, il y a peu ou pas de contraste durant cette phase.

Les phases partielles de la Lune constituent l'un des moments privilégiiés de l'observation lunaire (autour du premier ou du troisième quartier). Les ombres allongées révèlent toute une myriade de détails de la surface lunaire. À faible puissance, vous pouvez désigner la majeure partie du disque lunaire. Utilisez des oculaires (en option) d'une puissance (grossissement) supérieure pour faire le point sur une zone plus limitee.

Conseils d'observation lunaire

Pour augmenter le contraste et faire ressortir les détails de la surface lunaire, utilisez des filtres en option. Un filtre jaune améliore bien le contraste, alors qu'un filtre de densité neutre ou un filtre polarisant réduit la luminosité générale de la surface et les reflets.

Observation des planêtes

Les cinq planêtes visibles à l'eel nu constituent d'autres cibles fascinantes. Vous pouvez apercevoir Vénuus traverser des phasessemblables à celles de la Lune. Mars révèle parfois une myriade de détails relatifs à sa surface et l'une de ses calottes polaires, voire les deux. Vous pourrez également observer les ceintures nuageuses de Jupiter et la Grande Tache Rouge (si elle est visible au moment de l'observation). De plus, vous pourrez également voir les lunes de Jupiter en orbite autour de la planete géante. Saturne et ses magnifiques anneaux sont facilement visibles à puissance moyenne.

Conseils d'observation des planêtes

• N'oubliez pas que les conditions atmosphériques constituent habituellément le facteur déterminant de la quantité de détails visibles. Par conséquent, évitez d'observer les planêtes lorsqu'elles sont basses sur la ligne d'horizon ou lorsqu'elles sont directement au-dessus d'une source de chaleur rayonnante, comme un toit ou une cheminée. Consultez les « Conditions de visibilité » plus loin dans ce chapitre.
  Pour augmenter le contraste et désigner les détails de la surface des planêtes, essayez d'utiliser les filtres d'oculaire Celestron.

Observation du Soleil

Bien que le Soleil soit souvent délaissé par de nombreux astronomes amateurs, son observation se révèle à la fois enrichissant et ludique. Toutefois, en raison de sa très force luminosité, des précautions spéciales doivent être prises pour éviter toute blessure oculaire ou tout dommage du téléscope.

Pour observer le Soleil en toute sécurité, utilisez un filtré solaire adapté de manière à réduire l'intensité de la lumière solaire pour une observation sans danger. Avec un filtré, vous pouvez observer les taches solaires qui se déplacent sur le disque solaire et la facule, qui sont des zones lumineuses visibles sur la cordure du Soleil.

• Les moments les plus propices à l'observation du Soleil sont le début de la matinée et la fin de l'après-midi, lorsque la température se rafraîchit.
  Pour centrer le Soleil sans regarder dans l'oculaire, observez l'ombre du tube du téléscope jusqu'à ce que ce dernier forme une ombre circulaire.

Observation d'objets du ciel profond

Les objets du ciel profond sont ceux situés en dehors de notre système solaire. Il s'agit d'amas stellaires, de nèbuleuses planétaires, de nèbuleuses diffuses, d'étoiles doubles et d'autres galaxies situées hors de la Voie lactée. La plupart des objets du ciel profond possèdent une grande taille angulaire. Un téléscope de puissance faible à modérée suffit donc à les observer. D'un point de vue visuel, ils sont trop peu lumineux pour révêler les couleurs qui apparaissent sur les photographies à longue exposition. Ils sont d'ailleurs visibles en noir et blanc. Et, en raison de leur faible luminosité de surface, il faudrait les observer à partir d'un point obscur du ciel. La pollution lumineuse autour des grands centres urbains masque la plupart des nèbuleuses, ce qui les rend difficilles, sinon impossibles, à observer. Les filtres de réduction de la pollution lumineuse aident à réduire la luminosité du ciel en arrêté-plan, ce qui a pour effet d'augmenter le contraste.

Le Star Hopping (cheminement visuel)

L'un des moyens les plus pratiques pour trouver des objets du ciel profond consiste à faire du « star hopping ». Le Star Hopping s'effectue généralement en vous servant d'étoiles brillantes pour vous « guider » vers un objet. Pour réussir ce Star Hopping, il est utile de connaître le champ de vision de votre téléscope. Si vous utilisez l'oculaire standard de 20mm livre avec le téléscope PowerSeeker, votre champ de vision est d'environ 1,4^ . Si vous savez qu'un objet est situé à 3^ de votre emplacement actuel, il vous suffit de vous déplacer de deux champs de vision. Si vous utilisez un autre oculaire, consultez alors le chapitre sur l'établissement du champ de vision. Vous trouverez ci-dessous des instructions pour repérer deux objets populaires.

La galaxie d'Andromède (Figure 5-1), également connue sous le nom de M31, est une cible facile. Pour trouver M31 :

1. Repérez la constellation de Pégase, un grand carré visible à l'autonne (dans le ciel oriental, se déplaçant vers le point au-dessus de vos têtes) et dans les mois d'hiver (au-dessus de vos têtes, se déplaçant vers l'ouest).
2. Commencez par l'étoile située dans l'angle nord-est—Alpha () Andromède.
3. Déplacez-vous d'environ 7^ vers le nord-est. Vous trouvrez la deux étoiles de luminosité similaire —Delta (δ) et Pi (δ) Andromède—à environ 3^ de distance.
4. Continuez de 8^ dans la meme direction. Yous y trouvez deux etoiles Beta () et Mu () Andromede- a environ 3^ de distance egalement.
5. Déplacez-vous de 3^ vers le nord-ouest—la même distance que celle séparant les deux étoiles—vers la galaxy d'Andromède.

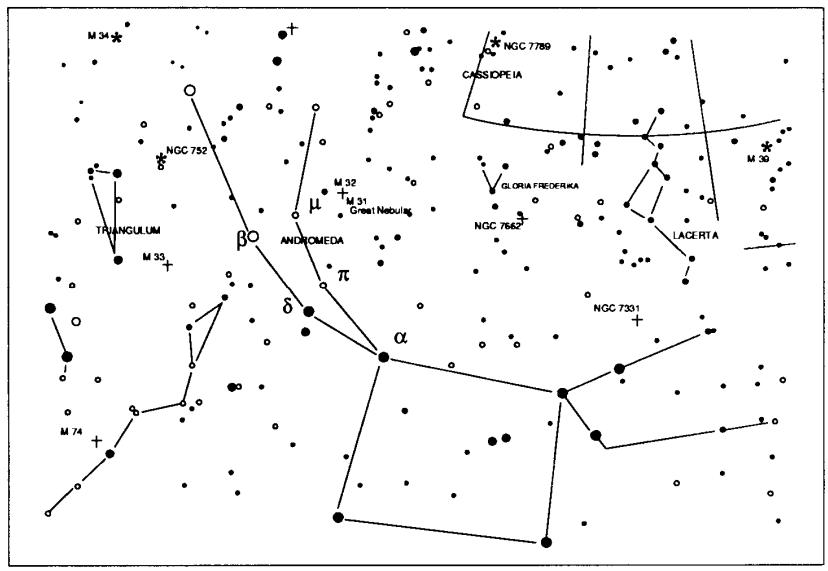

Figure 5-1

Le Star Hopping vers la galaxy d'Andromède (M31) est un jeu d'enfant étant donné que toutes les étoiles permettant d'y parvenir sont visibles à l'œil nu.

Le Star Hopping demande une certaine habitude et les objets qui n'ont pas d'étoiles à proximé permettant de les désignerer à l'eel nu sont plus difficilles à localiser. Parmi ces objets, citons M57 (Figure 5-2), la fameuse Nébuleuse de l'Anneau. Voici comment la trouver :

1. Trouvez tout d'abord la constellation de la Lyre, un petit parallélogramme visible les mois d'ét et d'autonne. La Lyre est facile à repérer parce qu'elle comporte l'étoile brillante Véga.
2. Commencez par l'étoile Véga—Alpha (α) Lyre—et déplacez-vous de quelques degrés vers le sud-ouest pour couver le parallelogramme. Les quatre étoiles composant cette forme géométrique sont toutes similaires en luminosité, ce qui permet de les repérer facilement.
3. Reprez les deux étoiles les plus au sud de ce parallélogramme—Bêta (β) et Gamma (β) Lyre.
4. Pointezmi-chemin entre ces deux etoiles.
5. Déplacez-vous d'environ 12 ° vers Bêta (1%) Lyre tout en restant sur une ligne reliant les deux étoiles.
6. Regardez dans le téléscope et la Nébuleuse de l'Anneau devrait se couver dans votre champ de vision. La taille angulaire de la Nébuleuse de l'Anneau est assez petite et difficile à voir.
7. Étant donné que la Nébuleuse de l'Anneau est assez pâle, il vous faudra peut-être utiliser la « vision périphérique » pour la voir. La « vision périphérique » est une technique permettant de voir légèrement à distance de l'objet que vous étés en train d'observer. Dans ces conditions, si vous observez la Nébuleuse de l'Anneau, centrez-la dans votre champ de vision et regardez sur le côté. Ainsi, la lumière de l'objet observé active les batonnets rétiiniens qui ne permettent que la vision en noir et blanc,只不过 que les cônes sensibles à la couleur. (N'oubliez pas qu'en observant des objets pâles, il est important de se placer dans un endroitASF, éloigné des lumières des rues et de la ville. L'eel nécessite en moyenne 20 minutes pour s'adapter complètement à l'obscurité. Utilisez donc toujours une lampe de poche munie d'une filtre rouge pour préserver votre faculté d'adaptation à l'obscurité).

Ces deux exemples devraient vous donner une idée de la manière d'effectuer le Star Hopping pour regarder les objets du ciel profond. Pour utiliser cette méthode sur d'autres objets, consultez un atlas des étoiles, puis faites votre cheminement visuel pour trouver l'objet de votre choix en utilisant des étoiles visibles à « l'œil nu »

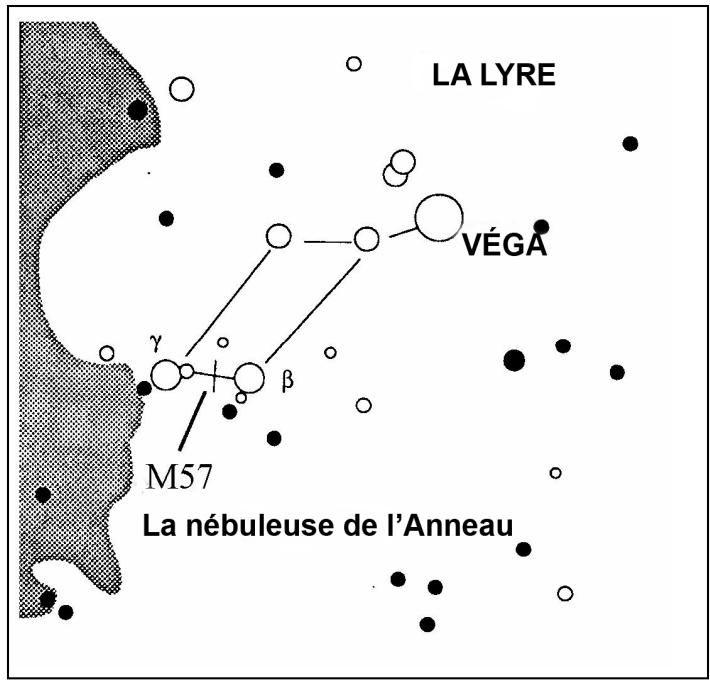

Figure 5-2

Conditions de visibilité

Les conditions de visibilité affectent ce que vous voyagez dans le téléscope pendant une séance d'observation. Les conditions suivantes affectent l'observation: transparence, luminosité du ciel et visibilité. La compréhension des conditions d'observation et de leurs effets sur l'observation vous permettra de tirer le meilleur parti de votre téléscope.

Transparence

La transparence se definit par la clarté atmophérisque et la maniere dont elle est affectée par les nuages, l'humidité et les particules aéroportées. Les cumulus écais sont complètement opaques, alors que les cirrus peuvent être fins et laisser passer la lumière des étoiles les plus brillantes. Les ciels voilés absorbent davantage la lumière que les ciels dégagés, ce qui rend les astres peu lumineux plus difficilles à voir et réduit le contraste des astres les plus brillants. Les arosols ejectés dans l'atmosphère supérieure par les éruptions volcaniques affectent également la transparence. L'idéal est un ciel nocturne noir comme l'encre.

Luminosité du ciel

La luminosité générale du ciel, due à la Lune, aux aurores, à la luminance naturelle du ciel et à la pollution lumineuse affecte grandement la transparence. Tandis que ces phénomènes n'affectent pas la visibilité des étoiles et planètes les plus brillantes, les ciels lumineux réduisent le contraste des nébuleuses étendues qui deviennent difficiles, sinon impossibles à désigner. Pour optimiser vos observations, limitez vos séances d'astronomie au ciel profond des nuits sans Lune, loin des ciels pollués par la lumière des grands centres urbains. Des filtres de réduction de la pollution lumineuse (filtres RPL) améliorent la vision du ciel profond dans les régions polluées par la lumière en attenuant la clarté indésirable tout en transmettant la luminosité de certains objets du ciel profond. Vous pouvez par ailleurs observer les planètes et étoiles à partir de régions polluées par la lumière ou encore lorsque la Lune est visible.

Visibilité

Les conditions de visibilité ont trait à la stabilité de l'atmosphère et affectent directement la quantité de menus détails des objets étendus observés. L'air de notre atmophère agit comme une lentille qui courbe et déforme les rayons lumineux incidents. L'inclinaison de la courbure dépend de la densité de l'air. La densité des différentes couches de températures varie tout en affectant la courbure des rayons lumineux. Les rayons lumineux émanant d'un même object arrivent avec un léger décalage, créé une image imparfaite ou maculée. Ces perturbations atmosphériques variant en fonction du temps et de la position. C'est la taille des particules aériennes par rapport à l'ouverture que vous possédez qui permet de déterminer la qualité de la visibilité. Lorsque la visibilité est bonne, on aperçoit les menus détails des planètes brillantes telles que Jupiter et Mars, tandis que les étoiles apparaissent en images ponctuelles. Lorsque la visibilité est mauvaise, les images sont flues tandis que les étoiles ressemblant à des taches miroitantantes.

Les conditions décrites ici même s'appliquent à l'observation visuelle et photographique.

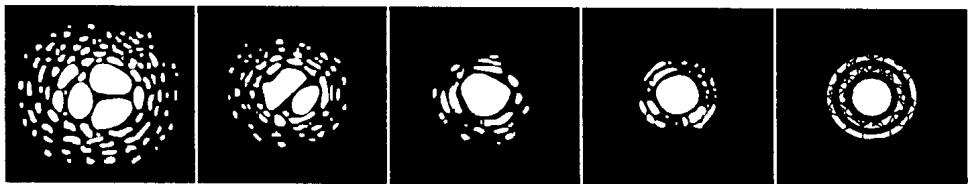

Figure 5-3

Conditions de visibilité affectant directement la qualité de l'image. Ces dessins représentent une source de points (autrement dit une étoile) dans des conditions de visibilité variant de médiocres (gauche) à excellentes (droite). Le plus souvent, les conditions de visibilité produit des images situées entre ces deux extrêmes.

La série de téléscopes PowerSeeker a été conçue pour l'observation visuelle. Àpres avoir observé le ciel nocturne pendant quelques temps, vous aurez sans doute envie de le photographier. Il existe quelques formes simples de photographie réalisables avec votre téléscope 60AZ, 70AZ et 76AZ pour les poursuites célestes aussi bien que terrestres, même si la photographie céleste donne de plusieurs résultats avec une monture équatoriale ou une monture altazimuthale informatisée. Vous trouvez ci-dessous une brève explication des différentes méthodes de photographie disponibles et nous vous sugérons de consulter des ouvrages traitant de ce sujet pour obtenir des informations détaillées.

Vou devez posseder, au minimum, un apparil photo numérique ou un SLR de 35~mm . Installez youre apparil photo sur le telescope avec:

• Appareil photo numérique - vous devrez utiliser l'adaptateur universel pour apparéil photo numérique (Réf. 93626). L'adaptateur permet à l' apparéil photo d'être installé de manière rigide pour l'astrophotographie terrestre de même qu'avac un foyer primaire.
• Appareil photo SLR 35mm - vous devrez-retirer votre objectif de l'appareil photo et fixer une bague en T adaptée à la marque de votre apparéil. Il vous faudra ensuite un adaptateur en T (Réf. 93625) pour fixer l'une des extrémités de la bague en T dessus et l'autre sur le tube de mise au point du téléscope. L'objet de l'appareil photo est maintenant transformé en téléscope.

Photographie au foyer primaire et courte exposition

La photographie au foyer primaire et courte exposition est le meilleur moyen de débuter l'imagerie d'objets célestes. Pour cela, il suffit d'installer votre apparéil photo sur le téléscope comme expliqué au paragraphe ci-dessus. Quelques observations à garder à l'esprit :

• Vous pouvez saisir une image de la Lune de même que des planêtes brillantes avec des expositions très courtes. Il vous faudra experimenter avec plusieurs régages et durées d'exposition. Vous pouvez obtenir de plus amples informations avec le mode d'emploi de votre apparéil photo pour compléter les renseignements obtenus dans des ouvrages détaillés sur le sujeit.
• Faites vos photographies à partir d'un site d'observation céleste nombre si possible.
• N'oubliez pas qu'il s'agit de photographie très simple. Pour faire de l'astrophotographie plus détaillée et plus complexe, il vous faut une monture équatorial ou une monture altazimuthale informatisée.

Photographie planétaire et lunaire avec imageurs spéciaux

Une technologie récente a évolué, permettant de prendre relativement facilement de superbes images des planètes et de la Lune, avec des résultats surprenants. Celestron a créé le NexImage (Réf. 93712), un apparéil photo spécialisé complissant un logiciel de traitement d'images. Dès votre première nuit d'observation, vous pouvez capturer des images planétaires qui rivalisent avec ce que faisait les professionnels équipés de gros téléscopes il y a seulement quelques années.

Imagerie CCD pour les objets du ciel profond

Des apparêls photos spéciaux ont été mis au point pour photographier le ciel profond. Ces articles ont évolué au cours des dernières années et sont devenus beaucoup plus économiques, permettant ainsi aux amateurs de réaliser des photos sensationnelles. Il existe en outre plusieurs ouvrages expliquant comment obtenir les excellures photos possibles. La technologie continue à évoluer en mettant sur le marché des produits de plus en plus performants et simples à utiliser.

Photographie terrestre

Viete telescope constitue un excellent tellebjectif pour la photographie terrestre. Voupez immortaliser ainsi des panoramas varies, la faune et la flore et quasiment tout ce qui vous interesse. Il youes faudra experimenter avec la mise au point, les vitesses, etc., pour parvenir à la(Meilleure image souhaitee. Yous pouez adapter youre apparil photo en suivant les instructions indiquees en haut de cette page.

Bien que votre téléscope n'exige qu'un entretien minimum, certaines précautions sont nécessaires pour garantir le fonctionnement optimum de cet instrument.

Entretien et nettoyage des éléments optiques

Il est possible que des traces de poussière et/ou d'humidité s'accumulent de temps à autre sur l'objectif ou le miroir primaire, selon le type de téléscope que vous possédez. Veillez à prendre les précautions qui s'imposent lors du nettoyage de l'instrument de manière à ne pas endommager les éléments optiques.

Si vous remarquez la présence de poussière sur l'objectif, vous pouze l'éliminer avec une Brosse (en poils de chameau) ou encore avec une cannette d'air pressurisé. Vaporisez pendant deux à quatre secondes en inclinant la cannette par rapport à la surface du verre. Utilisez ensuite une solution de nettoyage optique et un mouchoir en papier blanc pour-retirer toute trace de résidu. Versez une petite quantité de solution sur le mouchoir, puis frottez les éléments optiques. Effectuez des mouvements légers, en partant du centre de l'objectif (ou du miroir) et en allant vers l'extérieur. NE PAS effectuer de mouvements circulaires en frottant!

Vouss pouvez utiliser un nettoyant pour objectifs du commerce ou encore fabriquer votre propre produit. Il est possible d'obtenir une solution de nettoyage tout a fait adaptée avec de l'alcool isopropylique et de l'eau distilled. Cette solution doit être composée de 60% d'alcool isopropylique et 40% d'eau distilled. Vous pouvez également utiliser du produit à vaisse l dilué dans de l'eau (quelques gouttes par litre d'eau).

Il est possible parfois que de la rosée s'accumule sur les éléments optiques de votre telescope pendant une seance d'observation. Si vous voulez poursuivre l'observation, il est nécessaire d'éliminer la rosée, soit à l'aide d'un sèche-cheveux (réglage le plus faible) ou en dirigeant le telescope vers le sol jusqu'à evaporation de la rosée.

En cas de condensation d'humidité à l'intérieur des éléments optiques, retirez les accessoires duoscope. Placez leoscope dans un environnement non poussiêux et pointez-le vers le bas. Ceci permettra d'éliminer l'humidité du tube duoscope.

Pour éviter d'avoir à nettoyer votre téléscope trop souvent, n'oubliez pas de remettre les caches sur toutes les lentilles après utilise. Étant donné que les cellules ne sont PAS hermétiques, les caches doivent être replacés sur les ouvertures lorsque l'instrument n'est pas utilisé. Ceci permet de limiter l'infiltration du tube optique par tout type de contaminant.

Les réglages et nettoyages internes doivent être confiés impérativement au service après-venture de Celestron. Si vous désçèse nécessite un nettoyage interne, veuillez contacter l'usine pour obtenir un numéro de réexpédition et un devis.

Collimation d'un téléscope newtonien

La performance optique de la plupart des téléscopes reflecteurs newtoniens peut etre optimise par une nouvelle collimation (alignment) des elements optiques du telescope, en fonction des besoin. Pour collimator le telescope, il suffit simplement d'équilibrer ses éléments optiques. Une mauvaise collimation donnea des aberrations et distorsions optiques.

Avant de collimatorYOUR telescope prenez le temps de you familiariser avec tous ses composants.Le miroir primaire est le gros miroir situé à l'extremite ariere du tube du telescope.Ce miroir se regle en desserrant et resserrant les trois vis, espacées de 120 degrés chacune, situées à l'extremite du tube du telescope. Le miroir secondaire (le petit miroir en ellipse placé sous le dispositif de mise au point, à l'avant du tube) possede égalament trois vis de réglage (il vous faudra certains outils en option (décrites ci-dessous) pour proceder à la collimation. Pour déterminer si votre telescope a besoin d'une collimation, pointez-le d'abord vers un mur brillant ou dehors, sur un ciel bleu.

Alignement du miroir secondaire

La procédure ci-dessous décrit la collimation de jour de votre téléscope à l'aide de l'outil de collimation newtonien (Réf. 94183) offert par Celestron. Pour collimator le téléscope sans l'outil de collimation, lisez le chapitre suivant sur la collimation nocturne sur des étoiles. Pour une collimation très précise, vous disposez de l'oculaire de collimation en option de 1 14 po (Réf. 94182) qui vous est proposé en option.

Si un oculaire est installé sur le dispositif de mise au point, retirez-le. Introduisez le tube du dispositif de mise au point complètement, en utilisant les molettes de mise au point, jusqu'à ce que le tube argenté cesse d'être visible. Vous regarderez dans le dispositif de mise au point le reflet du miroir secondaire projeté par le miroir primaire. Au cours de cette étape, ignorez le reflet du contour du miroir primaire. Insérez le bouchon de collimation dans le dispositif de mise au point et regardez à travers. Avec le dispositif de mise au point retiret jusqu'en bout de course, vous devriez voir la totalité du miroir primaire se réfléchissant sur le miroir secondaire. Si le miroir primaire n'est pas centré sur le miroir secondaire, réglez les vis du miroir secondaire en les desserrant et en les desserrant alternatively jusqu'à ce que la péripérisie du miroir primaire soit centree sur votre champ de vision. NE PAS desserrer ou desserrer la vis centrale du support du miroir secondaire car elle est destinée a maintainir ce miroir dans laonne position.

Alignement du miroir primaire

Vous nevez ensuite regler les vis du miroir primaire pour center a nouveau le reflet du petit miroir secondaire, ain que le contour du miroir se detache sur le miroir primaire. Lorsque vous regardez dans le dispositif de mise au point, les contours des miroirs doivent avoir un aspect concentrique. Reprenez les etapes un et deux jusqu'a parvenir a ce résultat.

Retirez le bouchon de collimation et regardez dans le dispositif de mise au point, ou vous devriez voir leur œil se refléchir dans le miroir secondaire.

Retirez le bouchon de collimation et regardez dans le dispositif de mise au point, où vous devriez voir votre œil se réfléchir dans le miroir secondaire.

Le miroir secondaire doit être régèle.

Le miroir primaire doit être régèle.

Les deux miroirs sont alignés avec le bouchon de collimation dans le dispositif de mise au point.

Les deux miroirs sont alignés et votre œil regarde dans le dispositif de mise au point.

Figure 7-1 PowerSeeker 76AZ

Collimation de nuit sur des étoiles

Après avoir effectué avec succès la collimation de jour, la collimation de nuit sur des étoiles peut s'effectuer en réglient précisément le miroir primaire pendant que le tube du téléscope est placé sur sa monture et pointé sur une étoile brillante. Le téléscope devrait être régle pour une observation de nuit et l'image de l'étoile devrait être étudie à une puissance de grossissement variant de moyenne à élevé (grossissement de 30 à 60 par pouce d'ouverture). Si un modèle de mise au point non symétrique apparait, il peut être possible de rectifier ce phénomène en effectuant à nouveau la collimation du miroir primaire uniquement.

Procedure (Veuillez direcns instructions integralement avant de commencer) :

Pour collimator une étoile de l'hémisphere nord, pointez l'instrument sur une étoile fixe telle que l'étoile Polaire. Vous trouvrez cette étoile au nord dans le ciel, à une distance au-dessus de l'horizon équivalente à votre latitude. Il s'agit également de la première étoile du manche de la 'petite casserole' ou petite Ourse. L'étoile Polaire n'est pas l'étoile la plus lumineuse du ciel et elle peut parfois être assez pale, selon les conditions atmosphériques. Dans l'hémisphere Sud, pointez sur Sigma Octantis.

Avant de recommencer la collimation du miroir primaire, reperez les vis de collimation situées à l'arrière du tube du téléscope. La cellule arrête (illustrée en Figure 7-1) possède trois grosses vis moletées qui seront à la collimation et trois petites vis moletées permettant de verrouiller le miroir en position. Les vis de collimation seront à incliner le miroir primaire. Il faut commencer par desserrer les petites vis moletées de quelques tours chacune. Normalement, 18 de tour suffira, et le maximum requis pour les grosses vis de collimation n'ira pas au-delà de 12 à 34 de tour. Dévissez chaque vis de collimation une par une et, à l'aide de l'outil de collimation ou de l'oculaire, examinez comment la collimation est affectée (voir le paragraphe ci-dessous). Il peut être nécessaire d'effectuer plusieurs essais, mais vous parviendraz eventuellement à l'alignement souhaité.

Il est préférible d'utiliser l'outil de collimation en option ou un oculaire collmateur. Regardez dans le dispositif de mise au point et vérifie si le reflet du miroir secondaire s'est rapproché du centre du miroir primaire.

Après avoir centré l'étoile Polaire ou une étoile brillante dans le champ de vision, faites la mise au point avec l'oculaire standard ou votre oculaire le plus puissant, c'est-à-dire celui qui a la plus petite distance focale, soit 6mm ou 4mm par exemple. L'autre option consiste à utiliser un oculaire de distance focale plus importante avec une lentille de Barlow. Lorsque l'étoile est nette, elle devrait avoir l'aspect d'un point lumineux très précis. Si, lors de la mise au point sur l'étoile, elle apparait de formé irrégulière ou avec un halo lumineux sur les bords, cela signifie que vos miroirs sont mal alignés. Si vous remarquez l'existence d'un halo lumineux sur l'étoile qui ne se déplace pas et reste stable, lorsque vous effectuez votre mise au point, une nouvelle collimation permettra alors d'obtenir une image nette.

Lorsque vous estes satisfait de votre collimation, reisserrez les petites vis de blocage.

Figure 7-2

Bien que les dessins de l'étoile semblont identiques des deux côts de la mise au point, ils sont asymétriques. L'obscurcissement est dévié du côté gauche du dessin de la diffraction, indiquant par là une mauvaise collimation.

Notez dans quel sens la lumière semble augmenter. Par exemple, si le halo semble survenir sur la position trois heures du champ de vision, vous doivent alors déplacer la vis ou le jeu de vis de collimation nécessaires pour déplacer l'image de l'étoile en direction du halo. Dans cet exemple, le but est d'amener l'image de l'étoile dans votre oculaire, en réglient les vis de collimation, en direction de la position trois heures du champ de vision. Le réglage d'une seule vis peut suffir à déplacer suffisamment l'image de l'étoile du centre du champ de vision à mi-chemin environ, ou moins, vers le bord du champ (lorsque l'on utilise un oculaire à fort grossissement).

Les réglages de la collimation donnent de favoriers résultats lorsque l'on observe la position de l'étoile dans le champ de vision en tournant simultanément les vis de réglage. De cette façon, il est possible de voir exactement dans quel sens a lieu le mouvement. Il peut être utile d'effectuer cette procédure à deux : une personne qui observe et indique quelles vis tourner et de combien,pendant que l'autre procède aux réglages.

IMPORTANT : ÀpRES avoir effectué le premier réglage, ou chaque réglage, il est nécessaire de réorienter le tube du téléscope pour ramener l'étoile au centre du champ de vision. On peut estimer la symétrie de l'image de l'étoile en s'éloignant ou en se rapprochant d'une mise au point précise et en.notant le dessin de l'étoile. Si des réglages déquats sont effectuels, on devrait constater une amélioration. Étant donné qu'il existe trois vis, il peut être nécessaire d'en régler au moins deux pour parvenir au mouvement nécessaire du miroir.

Figure 7-3

Un téléscope collaté de devrait avoir l'allure d'un dessin d'anneaux symétriques similaire au disque de diffraction observé ici.

Vous trouvrez des accessoires supplémentaires pour votre téléscope PowerSeeker qui amélioreront la qualité de vos observations tout en augmentant l'utilité de votre téléscope. Vous trouvrez ci-dessous une liste d'accessoires variés accompagnée d'une brève description. Visitez le site web de Celestron ou consultez le Catalogue d'accessoires Celestron pour有關 des descriptions détaillées et vous renseigner sur tous les accessoires disponibles.

Cartes du ciel (Réf. 93722) - Les cartes du ciel Celestron constituent le guide d'apprentissage idéal du ciel nocturne. Meme dans le cas où vous connaîtrez déjà la plupart des constellations, ces cartes aident à localiser de nombreux astres fascinants.

Oculaires Omni Plossl - Pour 60AZ, 70AZ et 76AZ uniquement. De prix économique, ces oculaires permettent des observations d'une nettedé irréprochable sur la totalité du champ de vision. Ces oculaires ont un montage de lentille à 4 éléments et possèdent les distances facales suivantes : 4 mm, 6 mm, 9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm, 32 mm et 40 mm - tous avec des barillets de 1,25 po (31 mm).

Lentille de Barlow Omni (Réf. 93326) – Utilisée avec n'importe quel oculaire du 60AZ, 70AZ et 76AZ, elle en double le grossissement. Une lentille de Barlow est une lentille négative qui augmente la distance fiscale d'un téléscope. L'Omnii 2x est un barillet de 1,25 po (31 mm), de moins de 3 po (76 mm) de long et ne pesant que 113g (4 oz).

Filtre lunaire (Réf. 94119-A) - Le filtré lunaire est un filtré d'oculaire économique de 31mm (1,25 po) qui réduit la luminosité de la Lune et améliore le contraste, permettant ainsi d'observer un plus grand nombre de détails sur la surface de la Lune.

Filtre UHC/RPL de réduction de la pollution lumineuse 31 mm (1,25 po) (Réf. 94123) – Ce filtré estçu pour améliorer l'observation des objets astronomiques du ciel profond à partir d'une zone urbaine. Le filtré réduit de manière sélective la transmission de certaines longueurs d'ondes lumineuses, en particulier celles produites par la lumière artificielle. Pour modèles 60AZ, 70AZ et 76AZ uniquement.

Lampe torche de nuit - (Réf. 93588) - Cette lampe torche Celestron responsable deux diodes LED rouges permet une meilleure préparation de la vision nocturne que les filtres rouges ou autres systèmes. Luminosité régable. Fonctionne avec une seule pile de 9 volts incluse.

Outil de collimation (Réf. 94183) - La collimation de votre téléscope newtonien s'effectuera aisément avec cet accessoire pratique accompagné d'instructions détaillées.

Oculaire collmateur - 1,25 po (31 mm) (Réf. 94182) - L'oculaire collmateur est idéal pour une collimation précise des téléscopes newtoniens.

Adaptateur d'appareil photo numérique - Universel (Réf. 93626) - Une plate-forme de fixation universelle qui vous permet de faire de la photographie afocale (photographie via l'oculaire d'un téléscope) en vous servant de votre apparéil photo numérique.

Adaptateur en T- Universel 31 mm (1,25 po) (Réf. 93625) - Cet adaptateur est prevu pour le dispositif de mise au point de 31 mm (1,25 po) de votre téléscope 60AZ, 70AZ et 76AZ. Il vous permet de fixer votre apparéil photo SLR de 35 mm pour la photographie terrestre de même que la photographie lunaire et planétaire.

Spécifications du PowerSeeker	21039	21041	21036	21044
	PS 50AZ	PS 60AZ	PS 70AZ	PS 76AZ
Conception optique	Lunette	Lunette	Lunette	Newtonien
Ouverture	50 mm (2,0 po)	60 mm (2,4 po)	70 mm (2,8 po)	76 mm (3,0 po)
Distance focale	600 mm	700 mm	700 mm	700 mm
Rapport focal	f/12	f/12	f/10	f/9
Revêtements optiques	Revêtement intégral	Revêtement intégral	Revêtement intégral	Revêtement intégral
Chercheur	5x24	5x24	5x24	5x24
Redresseur à 90°	Prisme diagonal 24 mm (0,96 po)	Redresseur d'images 31 mm (1,25 po)	Redresseur d'images 31 mm (1,25 po)	s.o.
Oculaires	20 mm 0,96 po (24 mm) (30x)	20 mm 1,25 po (31 mm) (35x)	20 mm 1,25 po (31 mm) (35x)	Redresseur d'image 20 mm 1,25 po (31 mm) (35x)
	12 mm 0,96 po (24 mm) (50x)	s.o.	s.o.	s.o.
	4 mm 0,96 po (24 mm) (150x)	4 mm 1,25 po (31 mm) (175x)	4 mm 1,25 po (31 mm) (175x)	4 mm 1,25 po (31 mm) (175x)
Champ de vision angulaire apparent -- 20 mm à 50°
-- 10 mm à 40°
Lentille de Barlow - 3x	0,96 po (24 mm)	1,25 po (31 mm)	1,25 po (31 mm)	1,25 po (31 mm)
	Avec 20 mm (90x)	Avec 20 mm (105x)	Avec 20 mm (105x)	Avec 20 mm (105x)
	Avec 12 mm (105x)	s.o.	s.o.	s.o.
	Avec 4 mm (450x)	Avec 4 mm (525x)	Avec 4 mm (525x)	Avec 4 mm (525x)
Champ de vision angulaire avec oculaire standard 20 mm	1,7°	1,4°	1,4°	1,4°
Champ de vision angulaire linéaire avec oculaire 20 mm - pi/1000 verges	89	74	74	74
Monture	Altazimuthale	Altazimuthale	Altazimuthale	Altazimuthale
Bouton de blocage de l'altitude	oui	oui	oui	oui
Manette de verrouillage de l'azimut	non	oui	oui	oui
CD-ROM « The SkyX »	oui	oui	oui	oui
Grossissement maximum utile	120x	142x	165x	180x
Magnitude limite stellaire	11,1	11,4	11,7	11,9
Résolution -- Raleigh (seconds d'arc)	2,66	2,31	1,98	1,82
Résolution -- Limite Dawes ''	2,28	1,93	1,66	1,53
Puissance de captage de la lumière	51x	73x	100x	118x
Longueur du tube optique	56 cm (22 po)	71 cm (28 po)	76 cm (30 po)	66 cm (26 po)
Poids du téléscope	0,7 kg (1,5 pd)	0,9 kg (2 pd)	2,7 kg (6 pd)	3,9 kg (8,5 pd)
Remarque : Les spécifications sont sujettes à des changements sans notification ou obligation.

Telescopi série PowerSeeker® MANUALE DI ISTRUZIONI

PowerSeeker 50AZ # 21039

PowerSeeker 60AZ # 21041

PowerSeeker 70AZ # 21036

PowerSeeker 76AZ # 21044

analitico

INTRODUZIONE 3

ASSEMBLAGGIO 6

Copyright 2010 Celestron - Tous droits réservés.

(Les produits ou instructions peuvent changer sans notification ou obligation).
