Tipo de producto	Telescopio refractor
Apertura	76 mm
Longitud focal	700 mm
Relación focal	9.2
Montura	Montura altazimutal
Aumento máximo	150x
Accesorios incluidos	2 oculares (20 mm y 4 mm), buscador 5x24
Dimensiones aproximadas	Longitud: 90 cm, Ancho: 60 cm
Peso	3.5 kg
Uso recomendado	Observación astronómica, observación terrestre
Mantenimiento y limpieza	Limpiar las ópticas con un paño suave, guardar en un lugar seco
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del fabricante
Seguridad	No mirar directamente al sol, usar un filtro solar si es necesario
Información general	Ideal para principiantes, fácil de ensamblar y usar

Preguntas frecuentes - POWERSEEKER 76AZ CELESTRON

¿Cómo ensamblar el telescopio Celestron PowerSeeker 76AZ?

Siga las instrucciones proporcionadas en el manual de usuario para ensamblar el telescopio. Asegúrese de fijar correctamente el trípode, el tubo óptico y los accesorios.

¿Por qué la imagen es borrosa a través del telescopio?

Asegúrese de que el telescopio esté correctamente enfocado. Utilice la rueda de enfoque para ajustar la imagen. También verifique si el objetivo está limpio y sin obstrucciones.

¿Cómo usar los oculares proporcionados con el telescopio?

Retire el ocular instalado, luego inserte el ocular deseado en el portaoculares y apriete el tornillo de fijación. Asegúrese de que el ocular esté bien colocado antes de observar.

¿Qué hacer si el telescopio no se mantiene estable?

Asegúrese de que el trípode esté sobre una superficie plana y que todos los tornillos estén bien apretados. También puede agregar peso al trípode para mayor estabilidad.

¿Cómo ajustar el buscador del telescopio?

Alinee el buscador con un objeto distante durante el día. Utilice los tornillos de ajuste para centrar el buscador correctamente en el objeto observado.

¿Es el telescopio adecuado para observar la Luna y los planetas?

Sí, el Celestron PowerSeeker 76AZ es adecuado para observar la Luna y los planetas gracias a su apertura de 76 mm que permite captar suficiente luz.

¿Qué tipo de mantenimiento requiere el telescopio?

Limpie las ópticas con un paño suave y seco. Guarde el telescopio en un lugar seco y libre de polvo. Verifique regularmente los tornillos y las fijaciones.

¿Puedo usar el telescopio con tiempo nublado?

Es preferible usar el telescopio cuando el cielo está despejado. Las nubes pueden reducir la visibilidad y afectar la calidad de las observaciones.

¿Qué objetos celestes puedo observar con este telescopio?

Puede observar la Luna, planetas como Júpiter y Saturno, así como algunos objetos del cielo profundo como cúmulos de estrellas y nebulosas.

¿Es el telescopio portátil?

Sí, el Celestron PowerSeeker 76AZ es relativamente ligero y portátil, lo que lo hace fácil de transportar para observaciones al aire libre.

MANUAL DE USUARIO POWERSEEKER 76AZ CELESTRON

MANUAL DE INSTRUCCIONES

PowerSeeker 50AZ N° 21039

PowerSeeker 60AZ N° 21041

PowerSeeker 70AZ No 21036

PowerSeeker 76AZ N°21044

Índice

INTRODUCCION 3

ENSAMBLAJE 6

Cómo ensamblar el tripode 6

Cómo colocar el tubo del telescopo en el montaje 7

Cómo mover el telescopo manualmente 8

Instalacion de la lente a 90^ y el ocular (refractor) - 60AZ. 8

Instalacion de la lente a 90^ y el ocular (refractor) - 50AZ. 8

Instalacion del ocular en el telescopo newtoniano 9

Instalacion y uso de la lente Barlow 9

Instalacion y uso del ocular inversor deImagen 1,5x-50AZ 9

Instalacion del telescopioUGC 10

Alineación del telescopo buscador 10

INFORMATION BÁSICA SOBRE EL TELESCOPIO . 11

Orientation de imgenes 12

Enfoque 12

Caleulo del aumento 12

Cóme se determina el camino visual 13

Consejos generales para las observaciones 13

INFORMATION BASICA SOBRE ASTRONOMIA 14

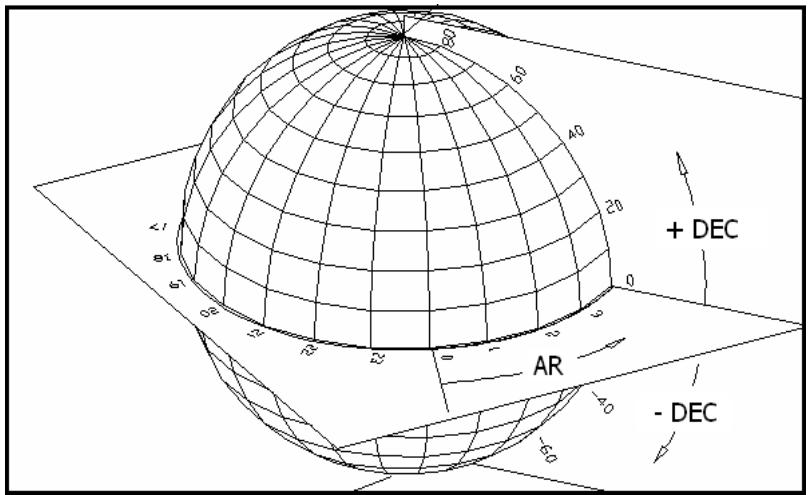

Elistema de coordenadas de los cuerpos celestes 14

Movimiento de las estrellas 15

OBSERVACION DE CUERPOS CELESTES 16

Observacion de la luna 16

Observacion de los planetas 16

Observacion del sol. 16

Observacion de cuerpos celestes en el cielo profundo 17

Condieiones para la observacion 19

ASTROFOTOGRAFIA 20

Fotografia deorta exposacion con resultados de primera calidad 20

Fotografia de la luna y de los planetas con imagenes especials 20

Imagenes CCD de objetos en el firmamento profundo 20

Fotografia terrestre 20

MANTENIMIENTO DEL TELESCOPIO. 21

Cuidado y limpieza de las lentes opticas 21

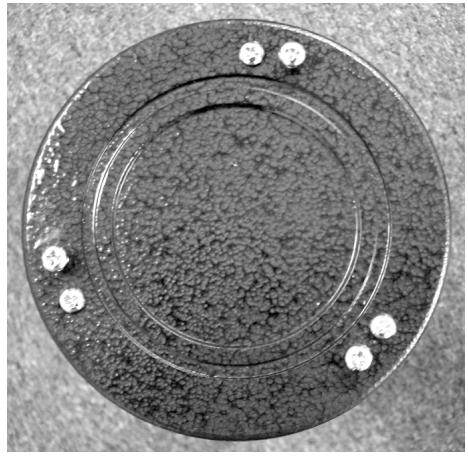

Colimación de un telescopio newtoniano 21

ACCESORIOS OPCIONALES 24

ESPECIFICACIONES DEL POWERSEEKER 25

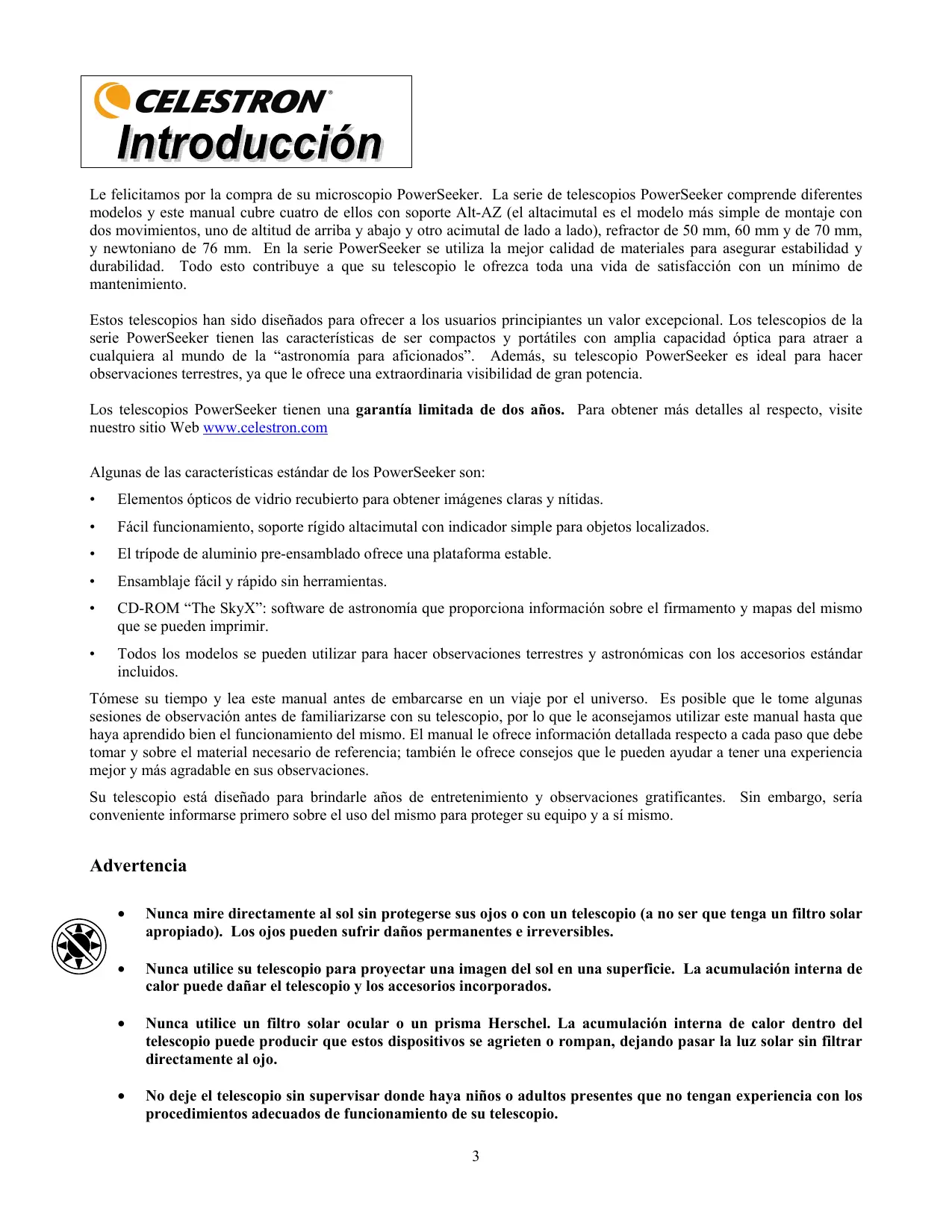

CELESTRON Introduccion

Le felicitamos por la compra de su microscopio PowerSeeker. La série de telescopios PowerSeeker comprende(IRantes modelos y este manual cubre quatre de ellos con soporte Alt-AZ (el altacimutal es el modelos más simple de montaje con dos movimientos, uno dealtitude de arriba y abajo y other acimutal de lado a lado), refractor de 50~mm 60~mm y de 70~mm y newtoniano de 76~mm .En la série PowerSeeker se utilizes la mayor calidad de materiales para asegurar estbdidad y durabilitad. Todo this contribuye a que su telescopic le ofrezca toda una vida de satisfacion con un minimum deMNantenimiento.

Estos telescopios han sido diseñados para(ofrecer a los usuarioocrincipiantes un valorexceptional.Los telescopios de la série PowerSeeker tienen lascharacteristicadeser compactos yportátilles con amplia capacitiesa optica para atrae acualquiera al mundo de la "astronomía para aficionados". Además, su telescopio PowerSeeker es ideal para hacer observaciones terrestres, ya que le ofrece unaextraordinaria visibiliadegran potencia.

Los telescopios PowerSeeker tienen una garantía limitada de dos años. Para Obtener más detailles al respecto, visite nuestro situó Web www.celestron.com

Algunas de las caracteristicas estandar de los PowerSeeker son:

• Elementos típticos de vidrio recubierto para Obtener imágenes claras y nítidas.
• Fáicil funcionamento, soporte rígido altacimuthal con indicator simple para objetos localizados.
• El tripode de aluminio pre-ensamblado offre una plataforma estable.
• Ensamblaje fácil y=rápido sin herramientos.
• CD-ROM "The SkyX": software de astronomía que proporción información sobre el firmamento y mapas del mesmo que se pueda imprimir.
• Todos los modelos se pueda usar para hacer observaciones terrestres y astronomicas con los accesos本站ar incluidos.

Tómese su tiempo y lea este manual antes de embarcarse en un viaje por el universo. Es posible que le tome的一些 sesiones de observacion antes de familiarizarse con su telescopio, por lo que le aconsejamos utiliser este manual hasta que haya sido bien el functionamento del mesmo. El manual le ofrece informacion detallada respecto a cadaayo que debe tomar y sobre el material requisite de referencia; también le ofrece consejos que le pueda poderar tener una experiencia mayor y mas agradable en sus observaciones.

Su telescopo é está diseñado para brindarle años de entrenimiento y observaciones gratificantes. Sin embargo, está conveniently informarse primero sobre el uso del mesmo para proteger su equipo y a si mismo.

Advertencia

• Nunca mire directamente al sol sin protegerse sus ojos o con un telescopo (a no ser que teng a un filtro solar apropiado). Los ojos��uden sufrir daños permanentes e irreversibles.
• Nunca utilise su telescopoio para proyectar una imagen del sol en una superficie. La acumulacion interna de calor pourrait darar el telescopoio y los accesorios incorporados.
• Nunca utilize un filtro solar ocular o un prisma Herschel. La acumulación interna de calor dentro del telescopoie pueda producir que这些东西 dispositivos se agrieten o rompan,øjando pagar la luz solar sin filtrar directamente al ojo.
• Nocede el telescopoio sin supervasar donde haya niños oadultos presentes que no tengan experiencia con los procedimientos adecuados de funcionaimiento de su telescopoio.

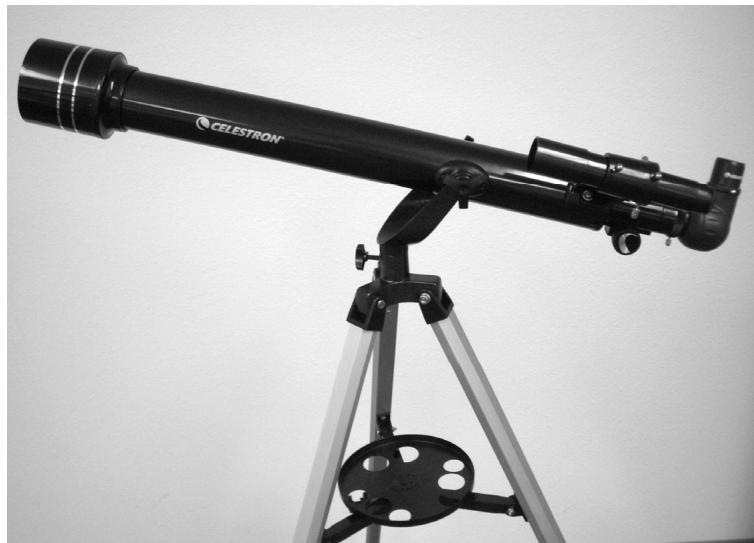

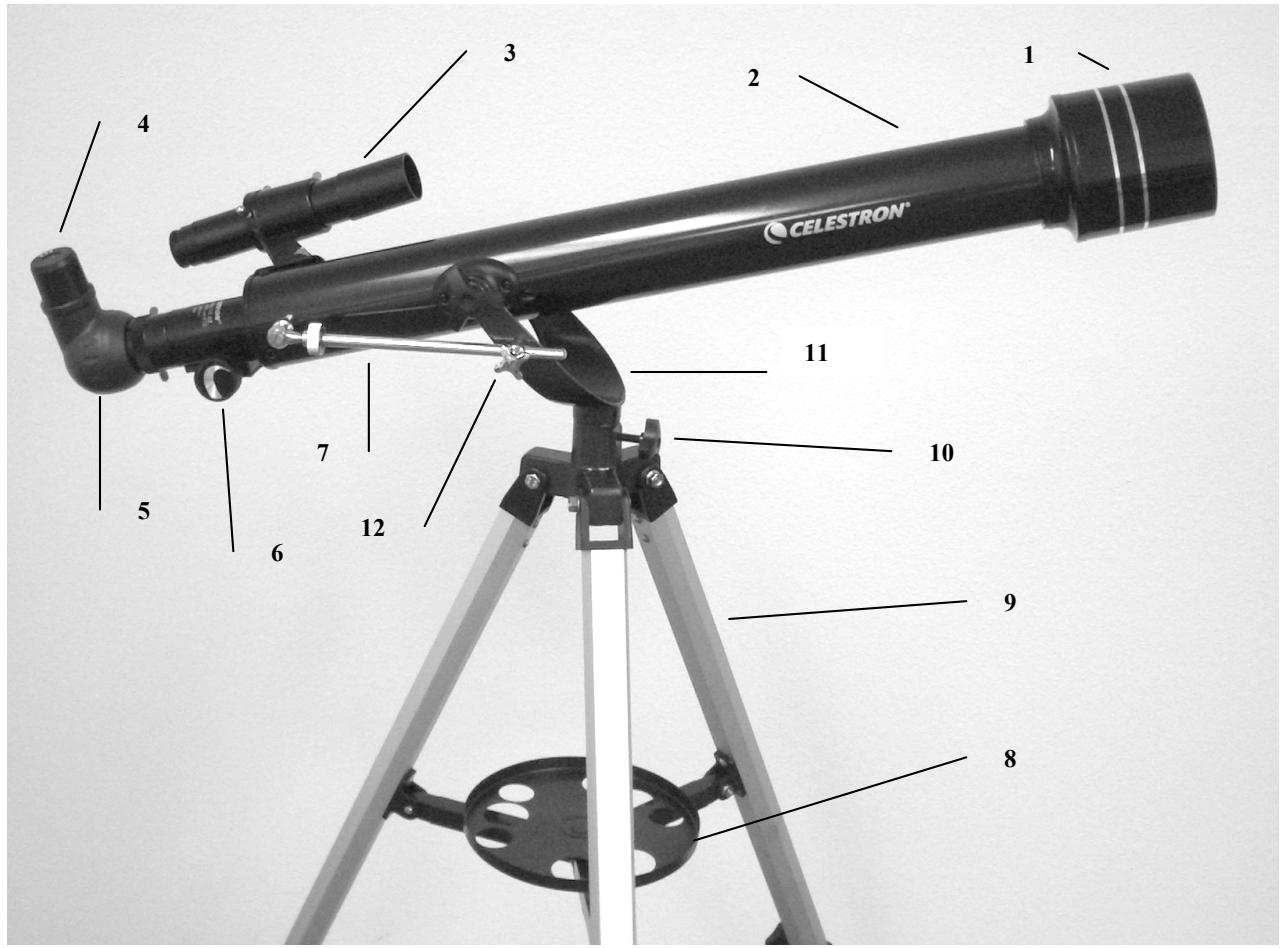

Figura 1-1 Refractor PowerSeeker 60AZ (PowerSeeker 50AZ y PowerSeeker 70AZ Similar)

1.	Objetivo	7.	Ensamblaje de la barra de movimiento lento de la.altura (no incluido en 50AZ)
2.	Tubo óptico del telescopoio	8.	Bandeja de accesorios
3.	TelescopoioUGC	9.	Trípode
4.	Ocular	10.	Bloqueador acimutal (no incluido en 50AZ)
5.	Lente a 90°	11.	Montaje Alt-Az
6.	Botón de enfoque	12.	Botón de bloqueo de la.altura

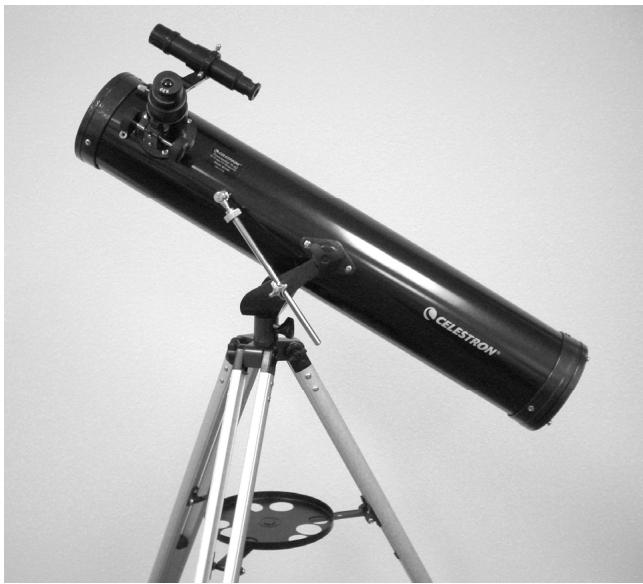

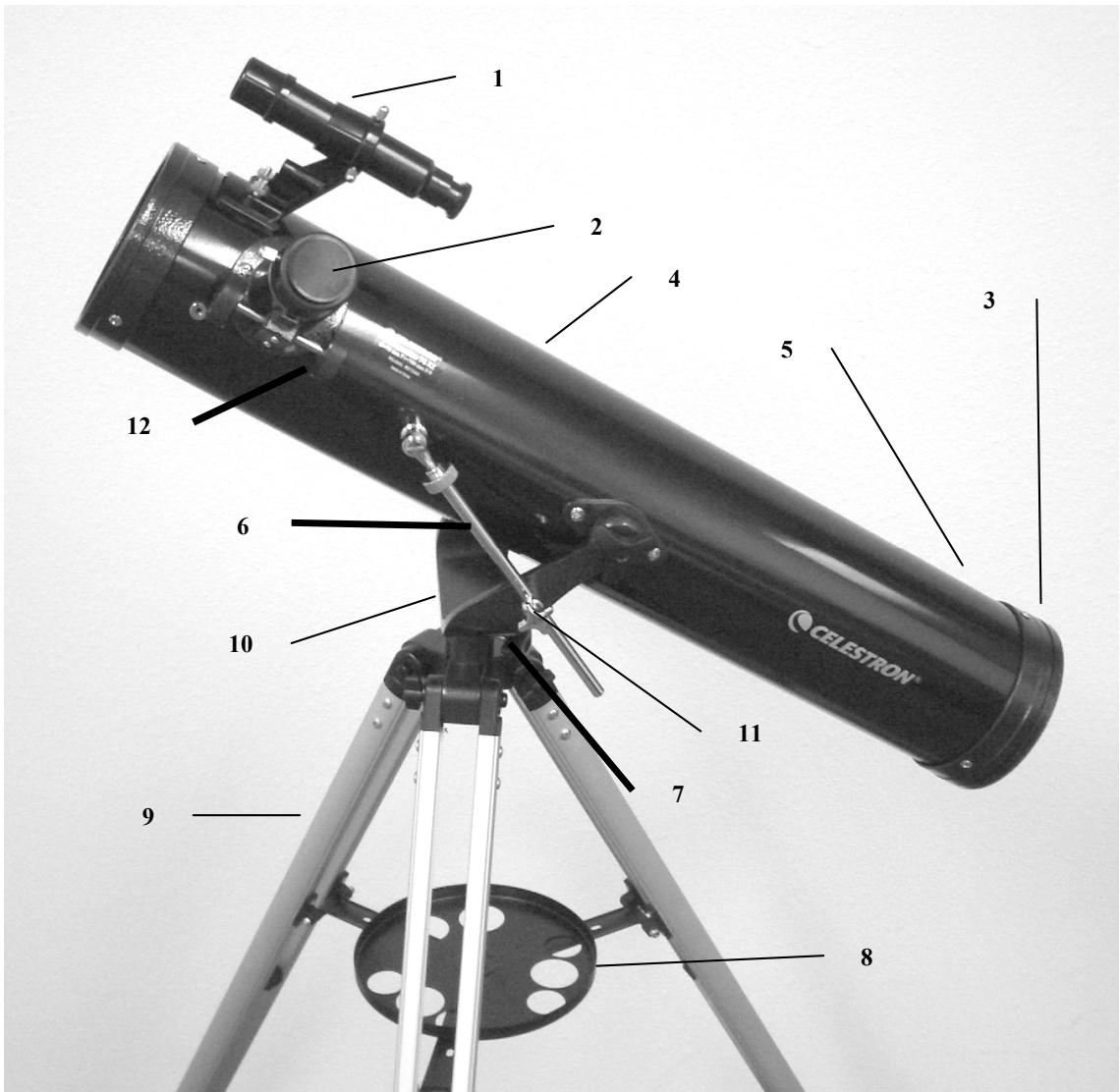

Figura 1-2 PowerSeeker 76AZ Newtoniano

1.	Telescopoursor	7.	Bloqueador acimutal
2.	Ocular	8.	Bandeja de accesorios
3.	Tornillos de ajuste de la colimacion (en la parte posterior)	9.	Tripode
4.	Tubo óptico del telescopoio	10.	Montaje Alt-Az
5.	Espejo principal	11.	Bloqueador de alta
6.	Ensamblaje de la barra de movimiento lento de la alta	12.	Botón de enfoque

Esta sección presenta las instrucciones para ensambar su telescopo PowerSeeker. Cuando ensamble su telescopo por primera vez deben hacerlo en un lugar donde sea fácil identificar las differedes partes que contiene el本身就是 y donde pueda familiarizarse con el procedimiento adecuado de ensambladura antes de partir al aire libre.

Cada telescopo PowerSeekeriene enuna caja.Las piezas en la caja de todos los modelos son: tubo optico, soporte altacimutal y CD-ROM "The SkyX".El 50AZ incluye accesorios de 0,96 pulgadas: oculares de 20~mm 12mm y 4mm lentes Barlow 3x y ocular invorsor de imagen 1,5x.

El 60AZ, 70AZ y 76AZ incluyen accesosios de 1,25 pulgadas: oculares de 20~mm (imagen directa en el 76AZ) y 4mm , lente Barlow 3x , lente a 90^ de imagen directa en el 60AZ.

Cómo ensambar el tripode

1. Saque el tripode de la caja (Figura 2-1). El tripodeiene ya ensamblado para que su montaje sea más fácil. Cada tripode esdifferente segun el modelo de telescopio,excepten una apariencia similar en lasotos que se muestran a continuacion.
2. Ponga el tripode hacía arriba y tire de las patas hasta que estén totalmente extendidas; a continuación presione un poco hacer bajo en el refuerzo de las malmas (Figura 2-2). La parte superior del tripode se llama cabeza (montaje de AZ).

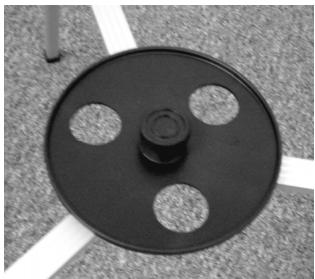

3. A continuación instale la bandeja de accesos de tripode (Figura 2-3) en el refuerzo de las patas del mesmo (centro de la Figura 2-2).
4. En la parte inferior de la bandeja del tripode pourrait encontrar un tornillo sujeto al centro (excepto en el 50AZ). Gire hacía la derecha el tornillo que se coloca en un orificio roscado del centro del refuerzo de las patas del tripode. Nota: para hacerlo con mayor calidad, eleve ligeramente el refuerzo de las patas del tripode. Continué girando la bandeja con las manos hasta que está bien apretada; no la apriete demasiado. El 50AZ es ligeramente diferente ya que tiene que desenroscar un pouco botón que se oculta en el centro de la bandeja (vea la Figura 2-3a); a continuación, colque la bandeja sobre el orificio roscado y apriete el botón para fjarla.

Figura 2-1

Figura 2-2

Figura 2-3

Figura 2-3a

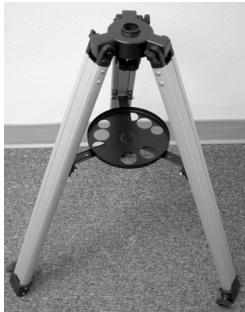

1. A este punto el tripode está Completely ensamblado (Figura 2-4).
2. Ya pueda extender las patas del tripode hasta la alta deseada. En el nivel más bajo, la alta es de 69 cm (27 pulg.) y se extiene 119 cm (47 pulg.). Los botones de la alta en la parte inferior de cada pata (Figura 2-5) se desbloquean al girarlos hacía la izquierda y tirando de las patas hacía afuera hasta促成ir la alta deseada; a continuación bloquee el botón de nuevo. Cuando el tripode está totalmente extendido se mirará como el que se muestra en la Figura 2-6.
3. El tripode tendrá la estabilidad Tmaxima a la menor alta permitida del mesmo.

Figura 2-4

Figura 2-5

Figura 2-6

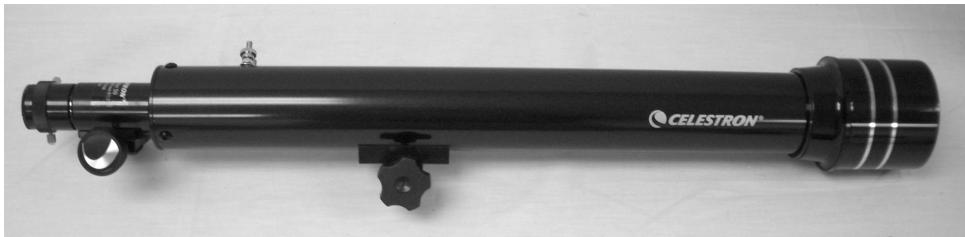

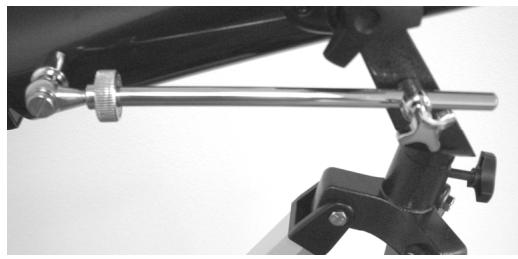

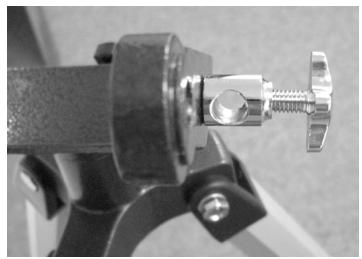

Cómo colocar el tubo del telescopoio en el montaje

El tubo optico del telescopio se conecta al soporte altacimutal con el ensamblaje de la barra de movimiento lento de la alta y los botones respectivos del 60AZ, 70AZ y 76AZ. El 50AZ se coloca directamente en el cuestion del soporte altacimutal. Antes de comenzar, retire la tapa del objetivo (refractor) o la tapa de la abertura en la parte anterior (newtoniano). Para colocar el tubo del telescopio en el soporte del 60AZ, 70AZ y 76AZ:

1 Retire el papel de proteccion que cubre el tubo optico.
2 Coloque el tubo del telescopio bajo del soporte altacimutal deforma que la barra de movimiento lento de la alta esté al本身就是lado que el tornillo de bloqueo (vea la Figura 1-1). Tenga en cuesta que en algunos telescopios la barra pueda estar conectada al tubo optico del telescopio. Si la barra no está conectada al tubo optico, quite el tornillo del mecanismo (con la herramienta proportionada) que se muestra en el extremo izquierdo de la Figura 2-7 y coloque la barra en su lugar como se muestra en dicha Figura 2-7. A continuacion, coloque el tornillo en el orificio de la barra y bajo del mecanismo y apriételo.
3 Retire el botón de bloqueo de la alta de forma que quede el orificio sin obstruccion una en el cañcamo (vea la Figura 2-8).
4 Coloque la barra del ensamblaje a工程技术 del cancamo y a continuacion apriete el boton de bloqueo de la alta (Figura 2-9).
5 Apriete los dos botones (a también lados del soporte) por la parte superior del soporte en los orificios roscados del tubo optico (Figura 2-7).

Figura 2-7

Figura 2-8

Figura 2-9

En el 50AZ, siga las siguientes instrucciones:

1. Retire el papel de proteccion que cubre el tubo optico.
2. Coloque el tubo optico del telescopio en el soporte altacimutal, de forma que el orificio en la parte superior de la plataforma del tubo optico está alineado con los orificios de la cabeza del soporte (vea la Figura 2-11).
3. Introduzca el boton de bloqueo de la alta (vea el centro de la Figura 2-10) por el cabezal del soporte y la plataforma del tubo optico (asegúrese de que el orificio no está obstruido antes de apretar el botón).

Figura 2-10

Figura 2-11

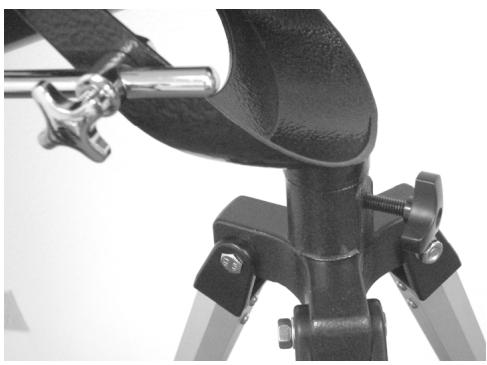

Cómo mover el telescopoio manualmente

El montaje Alt-Az del PowerSeeker es fácil de mover hacíaondecee apuntarlo. El movimiento hacía arriba y hacía abajo (altura) del 60AZ, 70AZ y 76AZ está controlado por el botón debloqueo de la alta (Figura 2-12). El movimiento de lado a lado (acimuthal) está controlado por el bloqueador azimuthal (Figura 2-12). Cuando también botones estén flojos, podra encontrar más fácilmente los objetivos (con el telescopo buscador) yupones bloquear los controles.

Paraaabstmerlaaltura,girelearoestriado dela barredemovimientolento de laaltura(cuandoelbloqueadorde la alturaestapretado)encualquierdireccion(vea laFigura2-9).

Figura 2-12

Con el modelo 50AZ, puede aflojar el botón debloqueo de la alta (vea la Figura 2-9) y a continuación mover el telescopoía hacía la direccion deseada; cuando haya sentido lo que buscaba, aprieteentries el botón debloqueo de la alta.

Nota: Antes de apltar el botón de bloqueo de la alta, laubicación que buscadeferaseintrarse eneltelescpiobuscador.

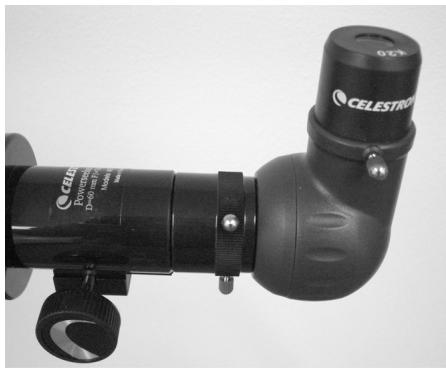

Instalación de la lente a 90^ y el ocular (refractor) – 60AZ y 70AZ

La lente a 90^ es un prisma que desviá la luz en ángulo recto hacía la trayectoria de la luz del refractor. Esto le permite observar en una posición que es más cómoda que si mira directamente.Esta lente a 90^ es un Modelo deImagen directa que corrige laImagen a su posición adequada y la orienta correctamente de izquierda a derecha, lo cual permite que su uso sea más fácil para las observaciones terrestres. también, la lente a 90^ pueda rotarse a una posición más favorable para usted. Para instalar la lente a 90^ y el ocular:

1. Introduzca elbbleatorio de la lente a 90^ en el adaptor ocular de 3,18 cm (1,25 pulp.) del tubo de enfoque del refractor (Figura 2-13). Aseguese de que los dos tornillos del adaptor ocular no sobresalgan y adentren en el tubo de enfoque antes de la instalacion y que la tapa se retira de dicho adaptorato.
2. Ponga el extremo del tambor cromado de uno de los oculares bajo el lente a 90^ y apriete el tornillo. Cuando hagaarlo, asegúrese de que el tornillo no sobresale bajo de la lente a 90^ antes de introducir el ocular.
3. Los oculares peuvent Cambiarse a另一边istancias facales al invertirse el procedimiento que se describe en el párrafo 2 anterior.

Figura 2-13

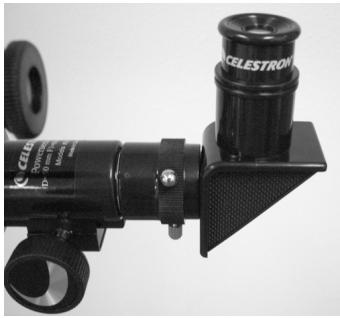

Instalación de la lente a 90^ y el ocular (refractor) – 50AZ

Figura 2-14

La lente del 50AZ se le llama lente estrella a 90^ , el lente del prisma corrige laImagen de forma que el bajo correcho está hacía arriba (imagen directa) pero laImagen está invertida de izquierda a derecha. La lente a 90^ y los oculares son de 0,96 pulgadas de diametro. Todas las instrucciones anteriores se aplican del mesmo modo en el 50AZ.

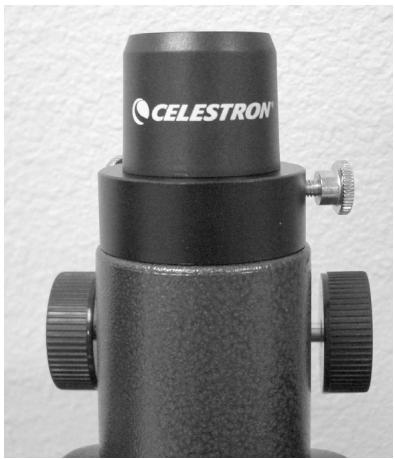

Instalación del ocular en el telescopoio newtoniano

El ocular es un elemento optico que augmente laImagen que se enfoca con el telescopoio. Sin el ocularonia imposible utiliser el telescopoio visualmente. A los oculares se les conoce commonmente como distancia focal y diámetro del tambor. Cuanto mayor sea la distancia focal (por ej: cuando mayor sea el número) menor sera el aumento del ocular (por ej.: potencia). En general, se realizará una potencia de baja o moderada al visualizar objetos. Para Obtener más información sobre como determinar la potencia, vea la/sección "Cálculo del aumento". El ocular encaja directamente en el tubo de enfoque del telescopoio newtoniano. Para colocar los oculares:

1. Asegúrese de que los tornillos no sobresalen introduciendose en el tubo de enfoque. A continuación, inserte el tambor cromado del ocular en el tubo de enfoque (retire primero la tapa del mecanismo de enfoque) y apriete los tornillos; vea la Figura 2-15.
2. El ocular de 20~mm es un ocular invorsor deImagen, ya que corrighe laImagen vertical y horizontalmente. Esto hace que se pueda usar el telescopoio para visualizar objetos terrestres.
3. Los oculares peuvent Cambiarse invirtiendo el procedimiento que se describe anteriorsmente.

Figura 2-15

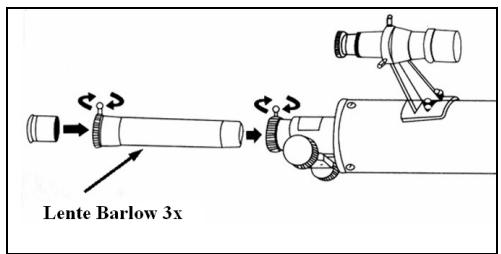

Instalación y uso de la lente Barlow

Figura 2-16

Su telescopo también viene con una lente Barlow 3x que triplica la potencia de aumento de cada ocular. No obstarce, las imagenes de mayor aumento deben utilisersole bajo las conditiones ideales (vea la seccion "Calculo del aumento" en este manual).

Para usar la lente Barlow con refractores, saque la lente a 90^ e inserte la Barlow directamente dentro del tubo de enfoque. A continuación, introduzca un ocular en la lente Barlow para realizar la visualización. también puede introducir la lente a 90^ en la Barlow yoboxes utiliser un ocular en la lente a 90^ pero quizás no puedaoniance enfocar con todos los oculares.

En los telescopios newtonianos, introduzca la lente Barlow directamente en el mecanismo de enfoque. A continuacion, inserte un ocular en la lente Barlow.

Nota: Comience utilizing un ocular de baja potencia, ya que sera más fácil enfocar de este modo.

Instalación y uso del ocular invorsor deImagen 1,5x – 50AZ

El PowerSeeker 50AZiene con un ocular invorsor deImagen 1,5x , principalmente para observaciones terrestres diurnas. Este ocular corrighe laImagen que usted observa en su telescopoio, deforma que está invertida vertical y horizontalmente. Instale y utilise este ocular de la mesma forma que la lente Barlow en la seccion anterior. No pueda utilizear la lente Barlow cuando use este ocular.

Al utilizesel ocular invorsorde imagen,la potencia con various oculeares:

con 20mm = 45x

con 12mm = 75x

con 4mm = 225x

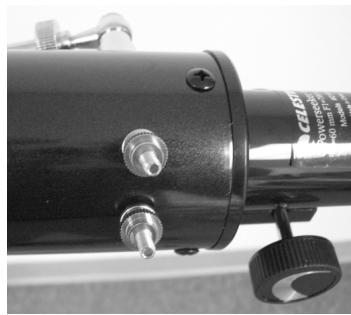

Instalación del telescopoioUGC

Para instalar el telescopo buscador:

1. Localizar el telescopo buscador (estara bajo del soporte del telescopo buscador); vea las Figuras 1-1 y 1-2.
2. Quite las tuercas estriadas de los pilares roscados en el tubo optico; vea la Figura 2-17.
3. Monte el soporte del telescopoioUGCador colocandolo encima de los pilares que sobresalen del tubo optico y a continuacion, enrosque y apriete las tuercas cuando lo sujeta.
4. Fijese que el telescopo buscador debe orientarse de forma que la lente de mayor diametro se ocundre de cara hacia el ante del tubo optico.
5. Saque la tapa de la lente deodos extremos del telescpio.

Figura 2-17

Alineación del telescopoioUGC

Siga las siguientes instrucciones para alinear el telescopoioUGCador:

1. Ubique un objecto distante durante el día y centrelo en un ocular de baja potencia (20 mm) en el telescipio principal.
2. Mire por el telescopo bucador (el extremo del ocular del bucador) y fijese en la posicion del mesmo objecto.
3. Sin mover el telescopo principal, gire los tornillos de mariposa de ajuste que se encontrartran alrededor del soporte del telescopo busicador hasta que el busicador quede centrado en el objeto elegido con el telescopo principal.

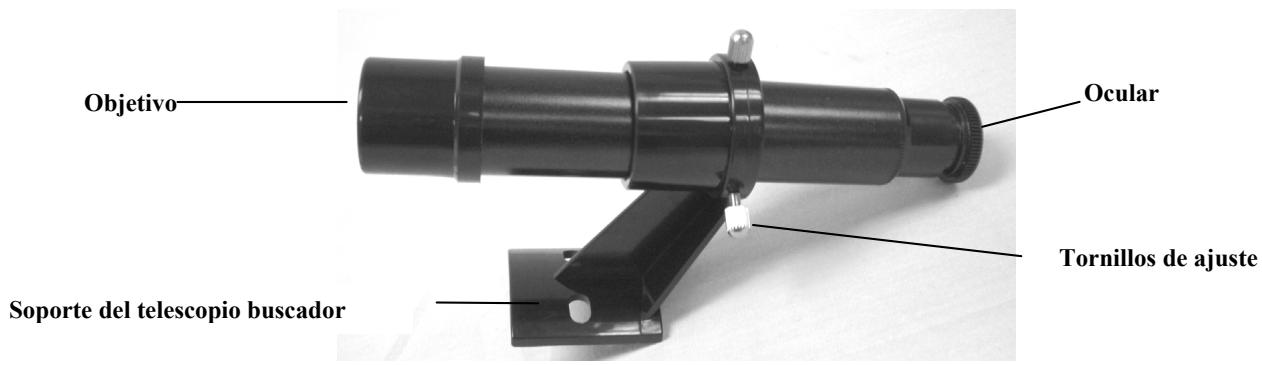

Figura 2-18 Telescopo busicador con soporte

Un telescopio es un instrumento que recoge y enfoca la luz. La naturaleza del Diseño optico determina como se enfoca la luz. Algunos telescopios, conocidos como refractores, utilizen lentes y others, conocidos como reflectores (newtonianos), utilizing espejos.

El telescopio refrector fue diseñado a principios del siglo XVII y es el telescopio más antiguo. Su nombre viene del método que utilizes para enfocar los rayos entrantes de la luz. El refrector usa una lente para refrearar los rayos entrantes de los rayos de luz y de ahora coma su nombre (vea la Figura 3-1). Los primeros que se diseñaron realizaban lentes de un único elemento. Sin embargo, la lenteunda actúa como un prisma que convierte la luz en los colores del arco iris, un fenómeno conocido como aberración cromática. Para SOLUTIONAR este problema, se ha introducido la lente de dos elementos, conocida como lente acromática. Cada elemento tiene un indice diferente de refraccion que permit un enfoque en el mismo punto de dos longitudes发展模式 de onda de la luz. La mayoría de las lentes de dos elementos, por lo general hechas de vidrio con y sin plomo, se corrigen para la luz roja y verde. Es possible que la luz azul se enfoque en un punto ligeramente diferente.

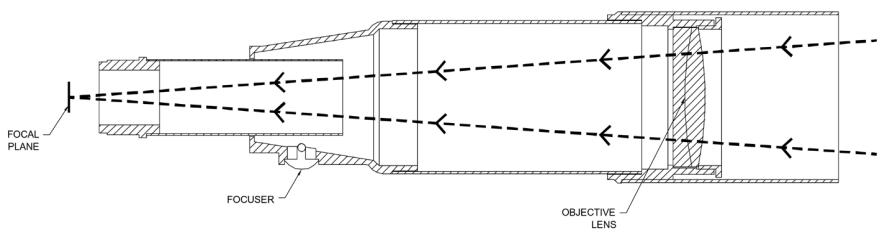

Figura 3-1
Ilustracion de la trayectoria de la luz del diseño optico del refractor

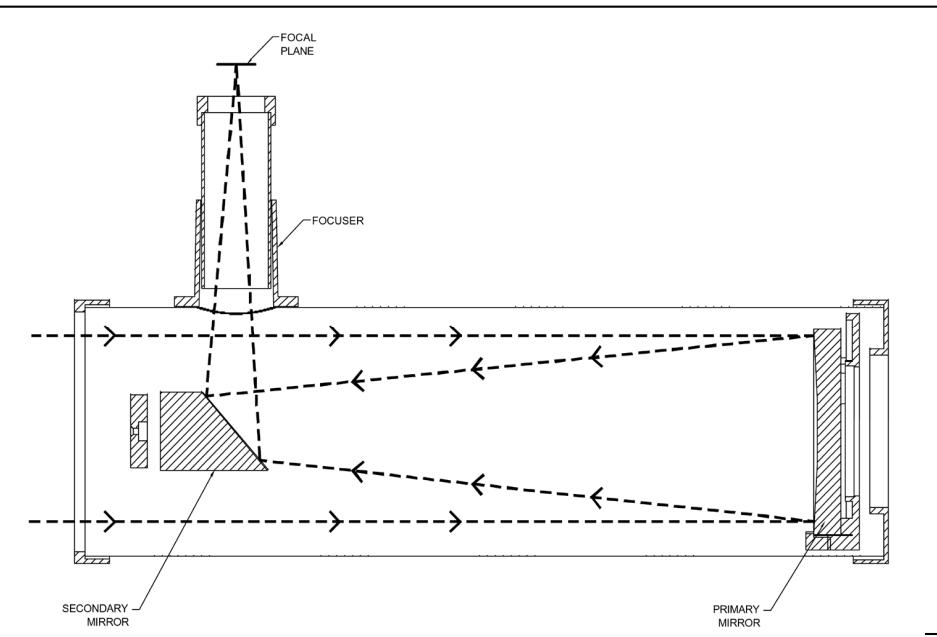

El telescopo Newtoniano refractor utilizes un solo espejo cóncavo como el principal. La luzenta en el tubo dirigiendose hacel espejo en el extremo posterior. Ahí se difracta la luz hacia delante en el tubo a un unico punto, su punto focal. Como alponer la cabeza en la parte anterior del telescopo para mirar a la imagen con un ocular impedirá que functione el reflector, un espejo plano llamado diagonal intercepta la luz y la dirige hacel lateral del tubo en angulo recto al本身就是. El ocular se coloca ahí para obtener una visualizacion fácilmente.

Figura 3-2
Ilustracion de la trayectoria de la luz del diseño optico del newtoniano

Los telescopios reflectores newtonianos reemplazan las lentes pesadas con los espejos para recoger y enfocar la luz, proportionsando mucha más potencia en la absorcción de luz. Debido a la intercepión y al reflejo de la trayectoria de la luz hacía el lateral, pueda tener distancias facales de hasta 1000mm y todasmente disfrutar de un telescopoí por tátil y relativamente compacto. El telescopoí reflector newtoniano offre caracteristicas tan impresionantes como la recogida de luz, por lo que uno可以选择 seriamente por la astronomía del espacio profundo, incluseniendo un presupuesto modesto. Los telescopios reflectores newtonianosrequireen más atencion y mantenimiento debido a que el espejo principal está expuesto al aire y al polvo. No obstante, esteklecco inconveniente no impide la popularidad de este tipo de telescopio para≦ellos que desean tener un telescopio economico para encontrar cuerpos celestes distantes y apenas perceptibles.

Orientation de imágenes

La orientación de imágenes cambía de acuerdo a la forma en que el ocular se inserte dentro del telescopoio. Cuando se usa una lente a 90^ con refractores, laImagen no está invertida de arriba abajo pero está invertida de izquierda a derecha (por ej.: imagen de espejo). Al insertar el ocular directamente en el mecanismo de enfoque de un refractor (por ej.: sin la lente a 90^ ), laImagen está invertida de arriba abajo y de izquierda a derecha. No obstarve, cuando se usa un refractor PowerSeeker y la lente a 90^ está indirecta deImagen directa, laImagen está orientada de forma correcta en todos sus aspectos.

Los telescopios reflectores newtonianos producen unaImagen correcta de arriba abajo, pero laImagen aparece rotada en func tion de laubicacion del componente ocular en relation con el sueo. Sin embargo, alutilizar el ocular deImagen directa que viene con los newtonianos PowerSeeker, laImagen estácorrectamente orientada.

Orientation de laImagen a simple vista y utilizar oculares inversores de imagenes en refractores y newtonianos.

Invertido de izquierda a derecha visto con una lente a 90^ en un refractor.

Figura 3-3

Imagen invertida, normal con newtonianos y vista con un ocular directamente en un refractor.

Enfoque

Para enfocar el telescopo refractor o newtoniano, gire simplemente el botón de enfoque situado directamente bajo del componente ocular (vea las figuras 2-13, 2-14 y 2-15). Cuando se gira el botón hacía la derecha, se pueda enfocar un objeto que está más lejos que el que está observandoactualmente. Cuando se gira el botón hacía la izquierda, se pueda enfocar un objerto que está más cerca que el que está observandoactualmente.

Nota: Si usted usa lentes con correccion (especificamente gafas), le recomendamos quitarselas cuando utilise el ocular acoplado al telescopio. Sin embargo, le recomendamos que use siempre sus lentes de correccion cuando utilise una CAMERA para poder conseigir el enfoque mas perfecto que sea possible. Si tiene astigmatismo, le recomendamos que use sus lentes graduadas en todo momento.

Calculo del aumento

Puede embarar la potencia de su telescopio simplement企业和ando el ocular. Para determinar el aumento de su telescopio, dividla la distancia focal del telescopio por la del ocularutilizado.La formula de esta ecuacion es:

$$ \text {A u m e n t o} = \frac {\text {D i s t a n c i a f o c a l d e l t e l e s c o p i o (m m)}}{\text {D i s t a n c i a f o c a l d e l o c u l a r (m m)}} $$

Por exemple, digamos que está utilizesando el ocular de 20~mm que se incluye con su telescopoio. Si desea calcular el.aumento, simplemente dividla distancia focal de su telescopio (el PowerSeeker 60AZ de este ejemplo tiene una distancia focal de 700~mm ) por la del ocular de 20~mm . El resultado de dividir 700 entre 20 es un aumento de 35 en potencia.

Aúnque la potencia es variable, cada instrumento en un firmamento de visibiliad normal tiene un limite del máximo bajo el magnú. La regla general es que una potencia de 60 se pueda utiliser por cada pulgada de aperture. Por exemple, el PowerSeeker 60AZ es de 7,11 cm (2,4 pulp.) de diametro. Multiplicando 7,11 por 60 le da un máximo bajo el magnú. Puede determinar el bajo de su telescopio de la mesma forma.

Nota sobre el uso de potencias mayores: Las potencias mayores se utilizean principalmente para realizar observaciones lunares y,algunas vezes,planetariasdonde peutaumentarconsiderablementela imagen,pero recuerdequeel contraste y el brillo seran muy bajo debido al gran aunto. Alutilizar el ocular de 4mm junto con la lente Barlow 3x obtendra potencias extremadamente altas y se peutecurar en raras occasions;podraconseguir la potencia pero la imagen sera oscura con bajo contraste debido a que el aunto sera el mayorimo possible. Para obtener imagenes nítidas con los mas alto niveles de contraste,utilice potencias menores.

como se determina el campo visual

La determinación del campo visual es importante si desea saber el時間 angular del cuerpo celeste que está observando. Para calcular el campo visual actual, divid la campo aparnte del ocular (provisto por el fabricante del mesmo) por el aumento. La formula de esta ecuación es:

$$ \text {C a m p o v e r d a d e r o a n g u l a r} = \frac {\text {C a m p o a p a r e n t e d e l o c u l a r}}{\text {A u m e n t o}} $$

Como puedaajsir,antesdeterminar el campo visualiene que calculer el aumento.Usando el ejemplo de la seccion anterior, podemos determinar el campo visual usingo el mesmo ocular de 20~mm que se proportionsciona con el telescopoio PowerSeeker 60AZ. El ocular de 20~mm iene un campo visual aparente de 50^ .Divida los 50^ por el aumento,que es potencia 35.El resultado es un campo real de 1,4^

Para convertir grados a pies a 1.000 yardas, lo cual es másutil en observaciones terrestres, simplemente multiplicique por 52,5. Continuando con了我的o ejemplo, multiplicique el campo angular de 1,4^o por 52,5. Este produce un ancho de 74 pies del campo lineal a una distancia de mil yardas.

Consejos generales para las observaciones

Al utilizescualquier instrumento optico, hay algasas cosas que se deben recordar para促成ir la mayor imagen posible.

• Nunca mire a trovés del cristal de ventanas. El cristal que se usa en las ventanas de edificios es opticamente imperfecto y, como的结果ado dearlo, pueda variar en grosor endietentes partes de una planta.Esta variación afectará el poder o no enfocar su telescopoio. En la mayoría de los casos noEARáconseguir una imagen verdaderamente nítida y quizás vea doble imagen.
• Nunca mire a través de los objetos o por encima de los mismos si这些东西 producen ondas de calor. Esto incluye estacionamente descubiertos de asfalto en los días calurosos de verano o los tejados de edificios.
• En los días nublados, con niebla o neblina puede también ser dificil ver objetos terrestres con el telescopoio. La visualización detallada bajo estas circunstancias es extremadamente reducida.
• Si usted usa lentes con corrección (especificamente gafas), le recomendamos quitárselas cuando utilise el ocular acoplado al telescopic. Al utilizes una CAMERA, le recomendamos que use siempre sus lentes graduadas para poder encontrar el enfoque más perfecto que sea possible. Si tiene astigmatismo, le recomendamos que use sus lentes graduadas en todo momento.

Hasta esta sección, su manual ha explicado el ensamblaje y el funciona bajo de su telescopoio. No obstarve, para entender mejor su telescopoio, necessitiesaba sobre el cielo nocturno.Esta seccion tratat de la astronomia de observacion en general e incluye informacion sobre el cielo nocturno y la alineacion polar.

El sistema de coordinadas de los cuerpos celestes

Los astrónomos usan un sistema de coordinadas para poder ubicar cuerpos celestes similar a nuestro sistemas de coordinadas géograficas en la Tierra. El Sistema de coordinadas celestes tiene polos, lineas de longitud y latitud y un ecuador. En su gran mayoria, estas permanecen fjas con las estrellas como fondo.

El ecuador celeste da una vuelta de 360 grados alrededor del planeta Tierra ySeparated los hemisferios norte y sur entre s. Al igual que con el ecuador del planeta Tierra, su lecture es de cero grados. En la Tierra thiso seria latitud. Sin embargo, en el cielo thiso se conoce como declinacion, o por su abreviatura, DEC. Las lineas de declinacion se conoc por su distancia angular sobre o bajo del ecuador celeste. Las lineas estan subdividas en grados, instantos de arco y segundos de arco. Las lecturas de declinacion al sur del ecuador tienen el signo menos (-) delante de la coordenada y las que estan al norte del ecuador celeste estan en blanco (p. ej., no tenen designacion) o estan precedidas por el signo mas (+).

El equivalente celeste a la longitud se conoce como Ascension Recta, o por su abreviatura A.R. De la mesma forma que las lineas de longitud de la tierra, estas van de un polo al othero, y estan separadas uniformamente 15^ entre si. Si bien las lineas de longitud estan separadas por una distancia angular, sirven también para medir el tiempo. Cada linea de longitud está a una hora de la asigniente. Dado que la Tierra rota una vez cada 24 horas, hay 24 lineas en total. Como的结果ado de este, las coordenadas de A.R. estan marcadas en unidades de tiempo. Comienzan con un punto arbitrario en la constelacion de Piscis designado como 0 horas, 0 minutes, 0 segundos. El resto de los+puntos estan designados de acuerdo a la distancia (p. ej., cuando tiempo) a esta coordenada afterwards de pagar por encima moviendose hacer el oeste.

Figura 4-1 La esfera celeste vista desde el exterioramente A.R.y DEC.

Movimiento de las estrellas

El movimiento diario del Sol en el cielo es familiar incluo para el observador más casual.Esta trayectoria diaria no significía que el Sol se mueva, como pensaban los astrónomos del pasado, sino que es el resultado de la rotación de la Tierra. Además, la rotación de la tierra hace que las estrellas hagan lo mismo, trazando un gran círculo a medida que la Tierra completea una rotación. La trayectoria circular que sugie una estrella depende de su posición en el cielo. Las estrellas que están cerca del ecuador celeste forman los mayores círculos, naciendo por el este y poniendose por el oeste. Estos círculos se reducen a medida que nos movemos hacía el polo celeste, que es el punto alrededor delrial las estrellas del hemisferio norte aparentemente rotan. Las estrellas en las latitudes celestes medias;nacen en el naresty y se ponen en el noroeste. Las estrellas a grandes latitudes celestes está siempre sobre el horizonte, y se las llama circumpolares, porque nunca;nacen ni nunca se ponen. Usted nunca va a poder ver que las estrellas completenessn un círculo,porque la luz solar durante el día supera la luz de las estrellas. Sin embargo, se pueda ver parte de este movimiento circular de las estrellas en esta region del firmamento colocando una cárra en un tripode y abriendo el obturador por un par de horas. El tiempo de exposión cronometrado做不到a semicírculos que giran alrededor del polo. (Esta descripción de movimientos estelares se aplicá también al hemisferio sur, excepto que todas las estrellas al sur del ecuador celeste se mueven alrededor del polo sur celeste).

Estrellas que se ven cerca del polo norte celeste

Estrellas que se ven cerca del ecuador celeste

Estrellas que se ven cuando se observa en la direccion opuesta al polo norte celeste

Figura 4-2

Todas las estrellas parecen rotar alrededor de los polos celestes. No obstarante, la aparciencia de este movimiento varia según donde está mirando en el firmamento. Cerca del polo celeste norte las estrellas trazan círculos reconocibles centroidos en el polo (1). Las estrellas cerca del ecuador celestial también siguen las trayectorias circularares alrededor del polo, pero el horizonte interrupme la trayectoria completa. Estas parecen saber por el este y ponerse por el oeste (2). En el polo opuesto, las estrellas se arquean en direction opuesta tratando un círculo alrededor del本身就是 (3).

Ahora que su telescopo está preparado, ya pueda utiliser para hacer observaciones.Esta sección cubre las recomendaciones que se ofrecen para realizar observaciones visuales delsystema solar y de objetos en el firmamento lejano jusqu con circunstancias generales de observacion que afectaran su posibididad de observacion.

Observación de la luna

Con Frequencia es tentador mirar a la luna llena. Aquí vemos que la cara está totalmente iluminada y su resplandor pueda ser abrumador. Además de ese, durante esta fase es fácillerjeeo o nada de contraste.

Uno de los最好的 moments para observar la luna es durante sus fases parciales, tales como el cuarto增值服务 o cuarto menguante. Las sombras largas revelan una gran cuestion de detailles de la superficie lunar. A baja potencia se verá casi todo el disco lunar de una vez. Cambie a oculares opticos de mayor potencia (aumento) para enfocar en un area más(PC).

Sugerencias para observar la luna

Pararegar contraste y poder observar más detailles en la superficie lunar,utilice los filtros OPCIONALES.Un filtro amarillo的功能a bien en la mejora del contraste@m间隙 queuna densidad neutral o filtro de polarizacion reducirá el brillo y el resplandor de la superficie.

Observación de los planetas

Otros ciarpos celestes fascinantes son los cinco planetas a simple vista. Venus se pueda ver a工程技术 de sus fases, que son parecidas a las de la luna. Marte pueda revelar una multitude detalles sobre su superficie y uno, si noAmbos, de sus casquetes polares. Podra ver los cinturones nubosos de Jupyter y la gran Mancha Roja (si son visibles en ese momento). Además, va a poder ver las lunas de Jupyter en sus orbitas alrededor del planeta gigante. Saturno, con sus extraordinaryos anillos, es fácilmente visible con potencia moderada, al igual que Mercurio.

Consejos para las observaciones planetarias

Recuerde que las conditiones atmosféricas son por lo general el factor de limitación en la visibiliad detallada de los planetas. Porarlo, evite hacer observaciones de los planetas cuando这些东西 estén bajo en el horizonte o cuando estén directamente encima de un emisor de calor, tal como la superficie de un tejado o chimenea. Vea las "Condiciones de observacion" que se presentan más adelante en esta sección.
- Pararegar contraste y poder observar más detailles en la superficie de los planetas,utilice los filtros oculares de Celestron.

Observación del sol

Aunque muchos de los aficionados astronomos no consideran la observacion solar, esta peut ser muy satisfactoria y a la vez divertida. No obstarve, bajo a que el Soliene demasiada luz, seiben tornar especials precauiones para proteger los ojos y el telescopoio.

Para observar el Sol, utilise un filtro solar apropiado que reduzca la intensidad de la luz y asi protegerse. Con un filtro podraajsirar las manchas solares y su movimiento por el disco y las faculas solares,las cuales sonunas manchas brillantes que se ven cerca del borde del Sol.

• El mejor momento para observar el Sol es de madrugada o al atardecer cuando el aire es más fresco.
• Para centrar el Sol sin mirar por el ocular, observe la sombra del tubo del telescopoía hasta que forme una sombra circular.

Observación de cuerpos celestes en el cielo profundo

Los ciarpos celestes del cielo profundo son simplemente aquellos que estan fuera de los limites de是我国o systema solar. Estos abarcan groupos estelares, nebulosas planetarias, nebulosas difusas, estrellas doles y other galaxies fuera de notrea propia Via Lactea. La mayoria de los ciarpos celestes del cielo profudo tiene un gran tamaño angular. Por lo tanto, todo lo que necesita para verlos es una potencia de bajo a moderada. Visualmente son muy poco perceptibles para revelar cualesa de los colores que se ven en las fotografias de larga exposacion. En cambio, aparecen en blanco y negro. Dado su bajo brillo de superficie, se los debe observar desde un lugar con "cielo oscuro". La contaminacion luminica en grandes zonas urbanas reduce la visibiliad de la mayoria de las nebulosas, por lo que es dificil, si no imposible, observarlas. Los filtres para reduir la luz ambiental ayudan a reduir el brillo de fond del cielo y por consiguiente augmenta el contraste.

Salto de estrellas

Una forma conveniente de encontrar cuerpos celestes en el lejano firmamento es mediante el "salto de estrellas". El "salto de estrellas" se llama a cabo utilizing las estrellas para "guiarle" hacer un cuerpo celeste. Para tener exito con el "salto de estrellas" tendrá que saber el campo visual que tiene su telescopoio. Si está utilizing el ocular estandar de 20mm con el telescopoio PowerSeeker, su campo visual es de 1,4^ aproximadamente. Si hace que un的对象 está a una distancia de 3^ de suubicacion actual, solo necesita moverseunos dos campos visuales. Si está utilizingo other ocular, entones consulte la seccionreferente a la determinacion delcampo visual. A continuacionuedeearunar instrucciones sobre como ubicar dos de los objetos mas populares.

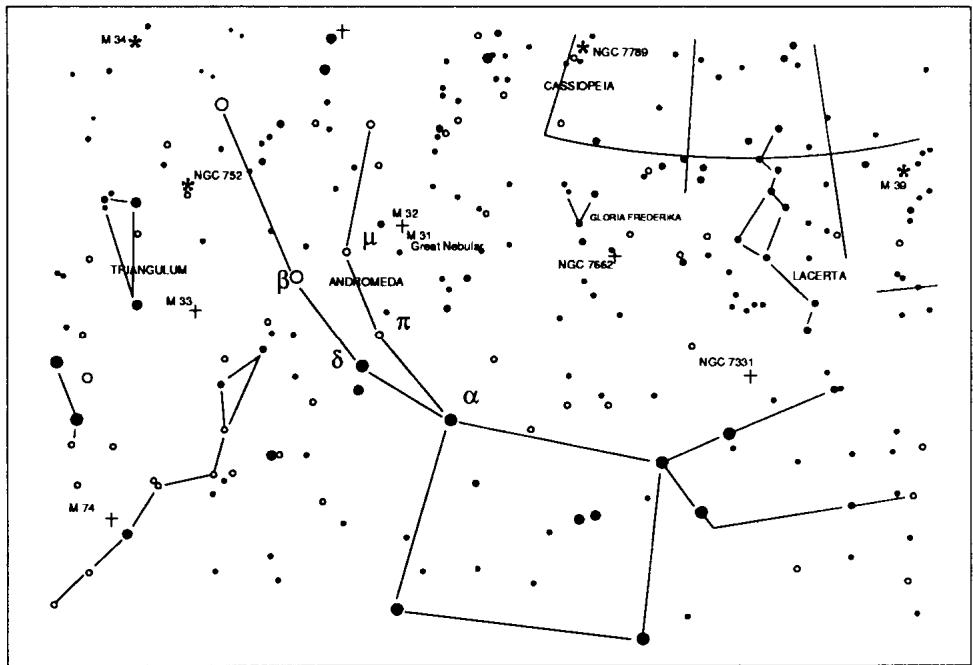

La Galaxia de Andromeda (Figura 5-1), también conocida como Messier 31 Ó M31, es fácil de encontrar. Para encontrar M31:

1. Busque la constelación de Pegaso, un gran cuadrado visible en el otoño (al este del firmamento, moviéndose hacer el punto de encima) y en los días de invierno (por encima, moviéndose hacer el oeste).
2. Comience en la estrella de la esquina del noroeste: Alfa () Andromeda.
3. Muévase hacía el noroesteanos 7^ aproximadamente. Ahí encontrará dos estrellas de igual brillo: Delta (δ) y Pi (π) Andrómeda (unos 3^ de distancia entre s).
4. Continuè en la mesma direccion或其他 8^ . Ahí encontrará dos estrellas: Beta (β) y Mu (μ) Andrómeda (tambien uno 3^ entre si).
5. Muévase 3^ al noroeste (la misma distancia entre las dos estrellas) hacía la Galaxia de Andromeda.

Figura 5-1

El "salto de estrellas" hacía la Galaxia de Andromeda (M31) es muy fácil, ya que a todas las estrellas que tiene que saltar son visibles a simple vista.

Tendrá que acostumbrase a utiliser el "salto de estrellas" y los cuerpos celestes que no tengan estrellas cerca visibles a simple vista serán dificiles de encontrar. Uno de ellos cuerpos celestes es M57 (Figura 5-2), la famosa Nebulosa del Anillo. Ésta se pueda encontrar de lasuma forma:

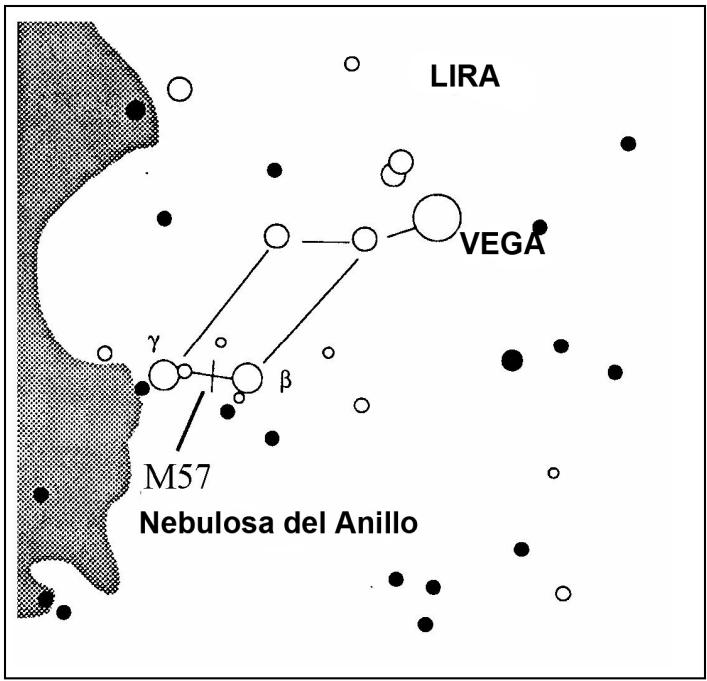

1. Localice la constelacion de Lira, un peuio paralelogramo visible en los mees de verano y otoño. Es fácil de encontrar la constelacion de Lira porque contiene la brillante estrella Vega.
2. Comience en la estrella Vega (Alfa () Lirae) y muévase algunos grados hacía el sureste hasta encontrar el paralelogramo. Las quatre estrellas que forman esta figura geometría son similares en luminosidad, por lo que son fáciles de ver.
3. Busque las dos estrellas situadas en el extremo sur que forman el paralelogramo: Beta () y Gamma () Lira.
4. Apunte hacía la mitad entre estas dos estrellas.
5. Muévase medio grado hacía Beta (β) Lira,@mñtras permanece en una linea conectando las dos estrellas.
6. Mire por el telescopo y la Nebulosa del Anillo estaré en su campo de visión. El<tamaño angular de la Nebulosa del Anillo es muyklequeo y dificil de ver.
7. Dado que la Nebulosa del Anillo es apenas visible tendrá que utilizar la技术和 de la "visión periférica o desviada" para verla. La "visión periférica" es la技术和 de mirar indirectamente al objecto que está observando. Es decide, si está mirando a la Nebulosa del Anillo, centrela en su camino visual y después mire hacía su lateral. Esto causa que la luz del objecto que se está mirando vaya a los bastonillos de los ojos que son sensibles al negro y blanco en vez de a los conos que son sensibles al color. (Recuerde que cuando se observan objetivos menos perceptibles es importante hacerlo desde un lugar oscuro apartado de las luce de la ciudad o de la calle. Los ojos normales tardan en adaptase totalmente a la oscuridad en aproximamente 20制动os. Es por elso que debe utiliser siempre una linterna que filtre el rojo para preservar su visión nocturna adaptada a la oscuridad).

Estos dos ejemplos le deben dar una idea de como realizar el "salto de estrellas" para ir a los cuerpos celestes del firmamento profundo. Para utiliser este método en otros objetivos, consulte un atlas de estrellas y comience su "salto de estrellas" para localizar cuerpos celestes utilizing estrellas que se pueda ver a simple vista.

Figura 5-2

Condiciones para la observacion

Las conditiones de visualización afectan lo que pueda ser visible con el telescopoio durante una sesión de observaciones. Las conditiones incluyen transparencia, iluminación celeste y visión. El entender las conditiones de visualización y el efecto que tienen en las observaciones le poderarán a Obtener el máximo rendimiento de su telescopoio.

Transparencia

El temino transparencia se refiere a la claridad de la atmósfera y si esta está afectada por nubes, humedad y otheras partículas en suspENSION. Los címulos espesos de nubes son Completely opacos,@mñas que los cirros peuvent ser menos espesos, permitiendo el paso de la luz de las estrellas mas brillantes. Los cielos brumosos absorben mas luz que los despejados, haciando que los cuerpos menos perceptibles Sean dificiles de observar, reduciendo el contraste de los mas brillantes. La transparencia también se ve afectada por los aerosoles que llegan a la atmósfera producidos por las eruptiones volcanicas. Las conditiones ideales son cuando el cielo nocturno está Completely negro.

Iluminación del cielo

La claridad general del cielo causada por la luna, las auroras, la luminiscencia atmossférica natural y la contaminacion ligera afectan considerablemente la transparencia. Si bien no son un problema cuando se observan estrellas y planetas más brillantes, los cielos brillantes reducen el contraste de las nebulosas extendidas, por lo which es dificil, si no imposible, verlas. Si desea maximizar su observacion, haha las observaciones de cielo profundo exclusivamente durante noches sin luna, lejos de cielos con luz de los alrededores de grandes zonas urbanas. Los filtros para la reduccion de luz (Light Pollution Reduction [LPR]) mejoran las observaciones del cielo profundo desde zonas con luz, mediante el bloqueo de la misma, sin相亲 de transmitir la luz proveniente de ciertos objetos del cielo profundo. Por other parte possible también observar planetas y estrellas desde zonas con luz o cuando haya luna.

Visión

Las conditiones de la visión se refiere a la estabilidad de la atmósfera y afecta directamente la calidad de losPEGOS detalles que se ven en los objetos extendidos. El aire en这是我们 atmófera actúa como una lente, que diffracta y distorsiona los rayos de luz entrantes. La calidad de difracción depende de la densidad del aire. Las capas de aire a differentes temperatas tienen distinctas densidades y, por consiguiente, difractan la luz demania diferente. Los rayos de luz del mesmo objecto隐身 levamente desplazados, creando una imagen imperfecta o borrosa. Estas perturbaciones atmóféricas varian de vez en cuando y de un lugar aarlo. El时间为 de las "parcelas de aire" comparadas a su aperture determina la calidad de la "visión". Bajo buena conditiones de "visión", se puedaajsirar los detailles minimos en los planetas más brillantes, como Júpiter y Marte, y las estrellas se ven como imagenes perfectas. Bajo conditiones desfavorables de "visión", las imagenes se ven borrosas y las estrellas parecen manchas.

Las conditiones descritas ahora se aplican tanto a observaciones visuales como fotograficas.

Figura 5-3

Las conditiones de "visión" afectan directamente la calidad de laImagen. Estos dibujos representan una fuente de+puntos (p. ej., estrella) bajo malas conditiones de "visión" (izquierda) a excelentes (derecha). Con mayor Frequencia, las conditiones de "visión" producen imagenes comprehendidas entre这些 dos extremos.

La série de telescopios PowerSeeker ha sido disnada para observaciones visuales. Después de mirar al cielo nocturno durante uno horas es possible que quiera fotografiaarlo. Hay varias formas simples de fotografia con su telescopo 60AZ, 70AZ y 76AZ para observaciones celestes y terrestres, excepta las fotografias celestes son miglioras al utilizese un montaje ecuatorial o un soporte altacimutal computarizado. A continuacion ofrecemos una explicacion breve de algunos de los métodos disponibles de fotografia y le sugerimos algunos libros sobre el tema.

Como minimum necessitar a una-camera digital o una SLR de 35~mm . Conecte su-camera al telescipio con:

• Camara digital: Necesitará el "adaptador universal de-camera digital" (N° 93626). El adaptador permite a laamera tener estabilidad para fotografia objetos terrestres y astros con un resultado de primera calidad.
• Camara SLR de 35 mm: Tendra que quitar las lentes de la webcam y conectar un aro T para lamarca española de la webcam. Después necessitará un adaptador en T (N° 93625) para conectar un extremo al aro T y el除外 al tubo de enfoque del telescopio. Su telescopio es ahora la lente de la webcam.

Fotografia deorta exposión con resultados deprimera calidad

La fotografia de corta exposión con resultados de primera calidad es la mejor forma de Obtener imagenes de los cuerpos celestes. Se pueda落户 a cabo conectando la cármal al telescopio como se describe en el párafo anterior. Tenga en breve lo suiviente:

• Podrá fotografia la luna lo mesmo que otros planetas más brillantes con muy corta exposión. Tendrá que practicar condietes configuraciones y tiempos de exposión. En el manual de instrucciones de su lármata podrá Obtener información como suplemento a lo que pueda leer en los libros que tratan con detaille este tema.
• Si es possible, haha sus fotografías cuando el cielo está oscuro.
  Recuerde que this es solo fotografia muy simple. Para obtener mas detalles yayar些 bests de los astros se necesita un montaje ecuatorial o un soporte altacimutal computarizado.

Fotografia de la luna y de los planetas con imagenes especials

Durante los ultimos años una nuevo Tecnología ha evolución para hacer possible Obtener imágenes extraordinaryas de los planetas y de la luna con relativa calidad; los resultados son verdaderamente exceptionales. Celestron offre el NexImage (N° 93712) que es una CAMERA especial e incluye software para el procesamento de imágenes. Puede Obtener imágenes planetarias en su primera noche de observación, las cuales serán mejores que las tomas con grandes telescopios por profesionales hace sólo一些 años.

Imagenes CCD de objetos en el firmamento profundo

Se han dibrado camaras especials para Obtener imagenes de objetivos en el cielo profundo. Estas camaras han evolucionado en los ultimos años y son hoy en día más économicas, por lo que los aficionados peuvent ahora Obtener imagenes fantásticas con ellas. Se han escrito various libros sobre como Obtener las mejoras imagenes posibles. La Tecnología continua evolucionando para lanzar al mercado productosolestres y más fáciles de utiliser.

Fotografia terrestre

Su telescopio tiene una excellente lente de telegramo para Obtener fotografias terrestres. Puede Obtener imagenes de differedes paisajes, vida animal, naturaleza o de casiequalquier casa. Tendra que practiar con el enfoque, las velocidades, etc., para Obtener la mejor imagen deseada. Puede adaptar su camera de acuero a las instrucciones que se ofrecen en la parte superior de esta page.

Aunque su telescopio necesita peu mantenimiento, hay的一些as que debe recordar para que su telescopio funzione de forma optima.

Cuidado y limpieza de las lentes ópticas

Limpie la lente del objetivo o el espejo principal (según el tipo de telescopoio que tenga) de vez en cuando para que no acumule polvo o humedad Tenga cuidado al limpiarrialquier instrumento para no dañar el systemá optico.

Si se acumula polvo en el sistema ótico, limpielo con un cepillo (hecho de pelo de camello) o con aire comprimido. Pulverice en diagonal la superficie de vidrio durante dos o quatre segundos aproximadamente. A continuación, utilise una solución de limpieza para lentes óticas y un pañuelo de papel para limpiarlo. Ponga solución al pañuelo de papel y limpie con este el sistemas ótico. Presione ligeramente desde el centro de la lente (o espejo) hacía la parte exterior. ;NO restregar en circulos!

Puede utiliser un limpiador de lentes fabricado o hacer la mezclaastedimo. Una buena solution de limpieza es alcohol isopropilico mezclaro con agua destilada. La soluciónDebe contener el 60% de alcohol isopropilio y el 40% de agua destilada. Internacionalmente, para ser capaz de evaporar y neutralizar el gas de la natura.

De vez en cuando podra ver humedad en el sistemas optico de su telescopio durante una sesión de observacion. Si desea continua utilizing el telescopio sondern que secar la humedad, bien con un secador deleo (a bajo temperatura) o apuntando el telescopio hacía la tierra hasta que se haya evaporado el agua.

Si hay condensation bajo. Esto seca la humedad en el tubo del teoscipio.

Para reducir al minimo la necessities de limpar su telescopo, vuelva a poder todas las cubiertas de las lentes al(acar deutilizarlo. Como los elementos NO estan sellados, las cubiertasdeeran colocarse sobre las aberturas cuando no se esteutilizando el telescopo. Este evitara queentincontaminantes en el tubo optico.

Los ajustes internos y la limpieza interna deben realizarse solamente por el departamento de reparaciones de Celestron. Si su telescopio necesita una limpieza interna, llama a la fabrica para Obtener un numero de autorizacion para su devolucion y un presupuesto del COSTE.

Colimación de un telescopoio newtoniano

El funciona bajo el control de los telescopios. El alineado) el systema optico del telescopic si fuera necessities. Colimar el telescopic significa simplement equilibrar los elementos opticos. Una mala colimacion resultara en aberraciones y distorsiones opticas.

Antes de colimar su telescopo, dedique tiempo a familiarizarse con todos sus componentes. El espejo principal es el más grande de la parte extrema posterior del tubo del telescopo. Este espejo se ajusta al aflojar yJKLMar los tres tornillos (a 120 grados entre s) en el extremo del tubo del telescopo. El espejo secundario (el(PC) espejo eliptico bajo del mecanismo de enfoque de la parte anterior del tubo) también Tiene tres tornillos de ajuste; tendr que utilizerz Herramiantas (descritas a continuacion) para realizar la colimacion. Para determinar si el telescopo necesita colimacion, apunte primero su telescopo hacer una pared iluminada o hacer el cielo azul en el exterior.

Alineación del espejo secundario

Lo sugiente describe el procedimiento para realizar la colimacion de su telescopo durante el dia utilizing la herramienta de colimacion del telescopo newtoniano (No 94183) que ofrece Celestron. Para colimar el telescopo sin esta herramienta, lea la asigniente seccion sobre la colimacion de estrellas durante la noche. Para realizar una colimacion exacta, se ofrece el ocular de colimacion de 114 pulgadas (3,18~cm) (No 94182).

Si tiene un ocular en el mecanismo de enfoque, quítelo. Coloque el tubo de enfoque Completely utilizing los botones de enfoque hasta que el tubo plateado ya no se va. Mirará por el mecanismo de enfoque al reflejo del espejo secundario proyektado desde el espejo principal. Mientras que hace this, ignore the reflejo perfilado del espejo principal. Introduzca la tapa de colimacion en el mecanismo de enfoque y mire a travers del本身就是. Al retraer totalmente el enfoque, podra ver todo el espejo principal reflejado en el espejo secundario. Si el espejo principal no está centrado en el espejo secundario, ajuste los tornillos de esteultimate apretando y aflojandolos alternativamente hasta que la periferia del espejo principal esté centrado en su campo visual. NO afloje o apriete el tornillo central del soporte del espejo secundario, ya que este mantiene la posición adecuada del espejo.

Alineación del espejo principal

Ajuste ahora los tornillos del espejo principal para volver a centrar el reflejo dellittle espejo secundario, de forma que su silueta aparezca en el principal. Al mirar bajo del mecanismo de enfoque, las siluetas de los espejos deben ser concentricas. Repita los pasos uno y dos hasta que haya conseguido estar.

Retire la tapa de colimacion y mire bajo del mecanismo de enfoqueondedefer averelreflejo de sus ojos en el espejo secundario.

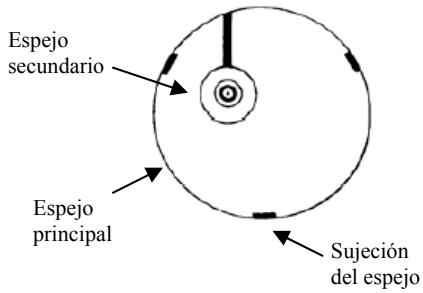

Vistas de la colimación del telescopo singletono a工程技术 del mecanismo de enfoque al utiliser la tapa de colimación

Hay que ajustar el espejo secundario

Hay que ajustar el espejo principal

Ambos espejos alineados con la tapa de colimacion en el mecanismo de enfoque

Ambos espejos alineados con su ojo mirando en el mecanismo de enfoque

Figura 7-1 PowerSeeker 76AZ

Colimación de estrellas por la noche

Després de haber finalizo con éxito la colimacion de dia, la colimacion de estrellas por la noche能把 realizarse ajustando el espejo principal,masinas el tubo del telescopio está en su soporte y apunta a una estrella brillante.El telescopiodefer a configurarse de noche y se deben estudioar la imagen de una estrella a una potencia de media a alta (de 30 a 60 de potencia por pulgada de aperture). Si hayuna formacion asimetrica de enfoque, es possible que se pueda corregir volviendo a colimar solo el espejo principal.

Procedimiento (Lea esta sección Completely antes de comendar):

Para colimar las estrellas en el hemisferio norte, apunte hacía una estrella estacionaria tal como la Polar (Polaris). Se pueda encontrar en el norte del firmamento, a una distancia por encima del horizonde igual a la latitudonde usted se enquirytra. Internacional es la estrella en el extremo del mango del Carro Minor. Polaris no es la estrella que brillas mas en el firmamento e incluso puede aparecer tenue dependiendo de las conditiones del cielo. Para el hemisferio sur, apunte a Sigma Octantis.

Antes de volver a colimar el espejo principal, localice los tornillos de colimacion en la parte posterior del tubo del telescpio. El elemento posterior (que se muestra en la Figura 7-1)iene tres tornillos grandes que se utilizes para la colimacion y tres微量元素 paraajsurar el espejo en su lugar. Los tornillos de colimacion inclinan el espejo principal. Comenzará aflojando los tornillos微量元素 deajsuteando una cuantas vueltas a cada uno. Normalmente, aflojandolos ^1/8 de vuelta pueda ser suficiente y ^1/2 o ^3/4 de vuelta es lo mayor que se necesita para los tornillos grandes de colimacion. Gire los tornillo de colimacion de uno en uno y con una herramienta u ocular de colimacion vea como la colimacion es afectada (vea el suiviente párafo). Debera practicar este varias vezes pero al finaloulda centrarlode la forma que desea.

Es更好 utiliser la herramienta o el ocular de colimación. Mire en el mecanismo de enfoque y vea si el reflejo secundario se ha movido hacía el centro del espejo principal.

Con Polaris o una estrella brillante centrada con el campo visual, enfoque con el ocular estandar o con el de mayor potencia ocular, por ej.: la distancia focal más corta en mm, comounos 6 ò 4 mm. Otraopsis es utiliser un ocular más largo de distancia focal con una lente Barlow. Cuando una estrella está enfocada deberá parecer como un punto bien definido de luz. Si el enfoque de una estrella es irregular en su forma o parece tener erupciones de luz en los bordes, this significica que sus espajes no están alineados. Si parece haber una urpuncion de luz desdela estrella que permanece estable en su lugar, vuelva a colimar a medida que busca el enfoque exacto para conseigir una imagen clara.

Cuando que satisfecho con la colimacion, apriete los tornillos≦queiros de ajuste.

Figura 7-2

Aúnque la formación estelar aparece igual en todoslos del tubo, son en realizad asimétricas. La obstruccion oscura aparece a la izquierda de la formacion de difracción, lo que indica insuficiencia de colimacion.

Anote la direccion sobrela luz parece brillar. Por exemple, si la luz parece brillar en la posicion de las 3 en un reloj en el Campo visual, entonces deben mover el tornillo o una combinacion de tornillos de colimacion segun sea necessario para mover laImagen de la estrella hacia la direccion del breve de luz. En este exemple, quizas deba mover laImagen de la estrella en su ocular ajustando los tornillos de colimacion, hacia la posicion de las 3 en un reloj en el campo visual. Es possible que solo sea necessario ajustar un tornillo lo suficiente como para mover laImagen de la estrella desde el centro del campo visual汇集a la mitad o menos del borde de dicho campo (al utilizing un ocular de gran potencia).

Los ajustes de la colimacion se realizan mejor cuando se observa la posicion de la estrella en el Campo visual y girando los tornillos de ajuste simultaneamente. De esta forma podra ver exactamente hacer que direction ocurre el movimiento. Quizas necessities另外一个 persona para que le ayude: una能把 visualizar y dar instrucciones sobre el tornillo que hay que girar y cuando hay que girarlo, cuando que la other persona hace los ajustes necesarios.

IMPORTANT: Después de hacer el primer ajuste o cada uno de ellos, es besoino volver aaabstar el tubo del telescopio para centrar de nuevo la estrella en el campo visual. Se pueda entonceddeterminar la simetria de laImagen de la estrella enfocando y disenfocando y observando la formade la mesma. Se verá una mejor al realizarse el ajuste apropiado. Como hay tres tornillos, habraque mover por lo menos dos de ellos para促成ir el movimiento besoino necessities del espejo.

Figura 7-3

Un telescopo calimado
aparecerá como una
formación simétrica en
forma de aro similar al
disco de difracción que
se vequiry.

CELESTRON Accesorios optionales

Usted va a descubrir que los accesos adiconiales de su telescopo PowerSeeker mejoran su observacion y expanden la energia del mesmo.这三个 es solo una certa lista de los differentes accesos con una breve descripción de los mismos. Visit el situ Web de Celestron o su catalogo de accesos para Obtener las descricciones completas de los accesos disponibles.

Mapas de cuerpos celestes (N° 93722): Los mapas de cuerpos celestes de Celestron son la guía educativa ideal para學習 sobre el cielo nocturno. Avec que ya se senta conocedor de las constelaciones principales,這些 mapas le peuvent ayudar a ubicar todo tipo de objetivos fascinantes.

Oculares Omni Plossl - Sólo para el 60AZ, 70AZ y 76AZ. Estos oculares tienen un precío económico y-ofrecen vistas extremadamente nítidas de todo el camino visual. Hay un Diseño de lente de 4 elementos con las siguientes distacias facales: 4mm , 6mm , 9mm , 12,5mm , 15mm , 20mm , 25mm , 32mm y 40mm ; todos en tambores de 3,18cm (1,25 pulg.).

Lente Omni Barlow (N° 93326): Se utilizes conequalier ocular 60AZ, 70AZ y 76AZ y replica el aumento del mesmo. Una lente Barlow es una lente negativa que augmente la distancia focal de un telescopo. El Omni 2x es un bajo de 3,18~cm (1,25 pulg.), mide menos de 76~mm (3 pulg.) de largo y pesa solo 113gr (4 onzas).

Filtro lunar (N° 94119-A): Este es un econólico filtro ocular de 3,18cm (1,25 pulg.) para el 60AZ, 70AZ y 76AZ que se usa para reducir la luminosidad de la luna y mejorar el contraste, de manière que se pueda observar más detailles en la superficie lunar.

Filtro UHC/LPR de 3,18 cm (1,25 pulg.) (N° 94123): Este filtro está Diseñado para melhor las observaciones de objetos astronomicos en el espacio profundo desde zonas urbanas. Reduce selectivamente la transmisión de ciertas longitudes de onda de luz, especially aquellas produidas por las luces artificiales. Sólo para el 60AZ, 70AZ y 76AZ.

Linterna, visión nocturna (N° 93588): La linterna de Celestron usa dos LED rojos para preservar la visión nocturna mejor que los filtros rojos u otros dispositivos. Se pueda ajustar el brillo. Funciona con una sola pila incluida de 9 voltios.

Herramienta de colimacion (N° 94183): La colimacion de su telescopo newtoniano es fácil con este accesorio; se incluyen las instrucciones detalladas de uso.

Ocular de colimacion de 3,18 cm (1,25 pulgadas) (N^ 94182): El ocular de colimacion es ideal para realizar una colimacion exacta de los telescopios newtonianos.

Adaptador de-camera digital, universal (N° 93626): Una plataforma de montaje universal que le permite hacer fotografias afocales (fosos a trovés del ocular de un telescopoio) con su-camera digital.

Adaptador en T, universal de 3,18 cm (1,25 pulg.) (N° 93625): Este adaptador encaja en el mecanismo de enfoque de 3,18 cm de su telescopoio 60AZ, 70AZ y 76AZ. Le permite colocar su-camera SLR de 35 mm para fotografiair objetos terrestres o planetarios.

Especificaciones del PowerSeeker	21039	21041	21036	21044
	PS 50AZ	PS 60AZ	PS 70AZ	PS 76AZ
Diseño Øptico	Refractor	Refractor	Refractor	Newtoniano
Apertura	50 mm (2,0 pulg.)	60 mm (2,4 pulg.)	70 mm (2,8 pulg.)	76 mm (3,0 pulg.)
Distancia focal	600 mm	700 mm	700 mm	700 mm
Radio focal	f/12	f/12	f/10	f/9
Recubrimiento Øptico	Totalmente recubierto	Totalmente recubierto	Totalmente recubierto	Totalmente recubierto
Telescopo buscador	5x24	5x24	5x24	5x24
Lente a 90°	Star Diagonal, 2,44 cm (0,96 pulg.)	Imagen directa 20 mm (1,25 pulg.)	Imagen directa 20 mm (1,25 pulg.)	N/D
Oculares	20 mm 0,96 pulg. (30x)	20 mm 1,25 pulg. (35x)	20 mm 1,25 pulg. (35x)	Imagen directa 20 mm (1,25 pulg.) 35x
	12 mm 0,96 pulg. (50x)	N/D	N/D	N/D
	4 mm 0,96 pulg. (150x)	4 mm 1,25 pulg. (175x)	4 mm 1,25 pulg. (175x)	4 mm 1,25 pulg. (175x)
Campo visual aparente -- 20 mm a 50°				"
-- 10 mm a 40°
Lente Barlow - 3x	0,96 pulg.	1,25 pulg.	1,25 pulg.	1,25 pulg.
	Con 20 mm (90x)	Con 20 mm (105x)	Con 20 mm (105x)	Con 20 mm (105x)
	Con 12 mm (150x)	N/D	N/D	N/D
	Con 4 mm (450x)	Con 4 mm (525x)	Con 4 mm (525x)	Con 4 mm (525x)
Campo visual angular con ocular estándar de 20 mm	1,7°	1,4°	1,4°	1,4°
Campo visual lineal con ocular de 20 mm (pies/1.000 yardas)	89	74	74	74
Soporte	Altacimutual	Altacimutual	Altacimutual	Altacimutual
Botón de bloqueo de la alta	sí	sí	sí	sí
Bloqueador acimutual	no	sí	sí	sí
CD-ROM "The SkyX"	sí	sí	sí	sí
Máximo aumento ↑util	120x	142x	165x	180x
Limitación del aumento estellar	11,1	11,4	11,7	11,9
Resolución, Raleigh (segundos de arco)	2,66	2,31	1,98	1,82
Resolución, limite Dawes " "	2,28	1,93	1,66	1,53
Potencia de absorcción de luz	51x	73x	100x	118x
Longitud del tubo Øptico	56 cm (22 pulg.)	71 cm (28 pulg.)	76 cm (30 pulg.)	66 cm (26 pulg.)
Peso del telescopo	0,7 kg (1,5 libras)	0,9 kg (2 libras)	2,7 kg (6 libras)	3,9 kg (8,5 libras)
Nota: Las specifications你能携带sin Notification u obligación.

Copyright 2010 Celestron - Todos los derechos reservados.

Articulo N° 21041-INST

Article n° 21041-INST
