MANUAL DE USUARIO Omni XLT AZ 130 CELESTRON

MANUAL DE INSTRUCCIONES

Modelos #22150, 22151, 22152

ESPAÑOL

CONTENIDO DE LA CAJA:

Recomendamos guardar la caja de su telescopio para poder usarla para guardarlo cuando no lo use. Desembale cuidadosamente la caja, algunas piezas son pequeñas. Use la lista de piezas siguiente para comprobar que dispone de todas las piezas y accesorios.

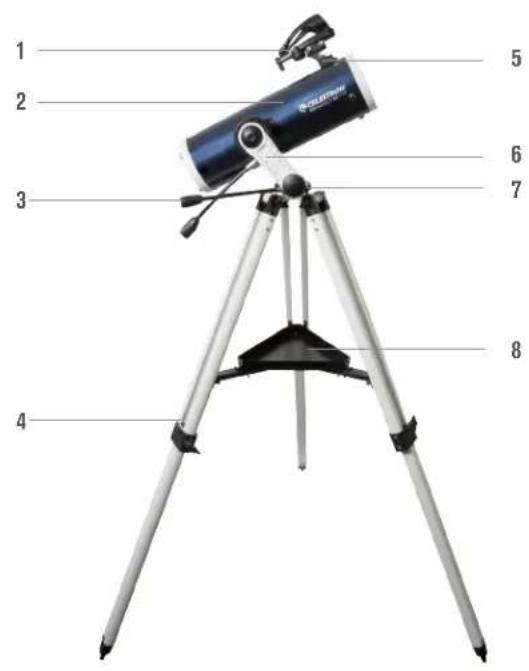

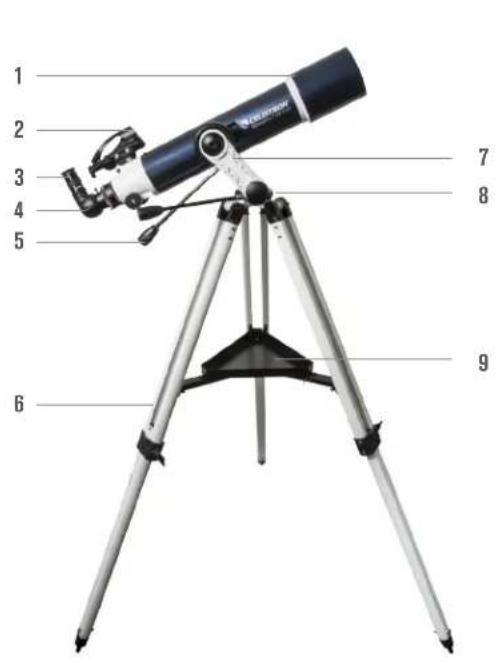

PARTS LIST

1 2 3 4 5 6 7 8 9

1 2 3 4 5 6 7 8

No mire nunca directamente al Sol con los ojos descubiertos o un telescopio, a menos que tenga un filtro solar adecuado. Puede producir daños oculares permanentes e irreversibles.

No use nunca su telescopio para proyectar una imagen del Sol sobre ninguna superficie. La acumulación interna de calor puede dañar el telescopio y cualquier accesorio que tenga instalado.

No use nunca un filtro solar de ocular ni una cuña Herschel. La acumulación interna de calor en el telescopio puede hacer que los dispositivos se agrieten o rompan, permitiendo pasar la luz solar sin filtrar hasta el ojo.

No deje el telescopio sin supervisión, especialmente cuando estén presentes niños o adultos no familiarizados con los procedimientos operativos correctos del telescopio.

MONTAJE DEL TELESCOPIO SOPORTE

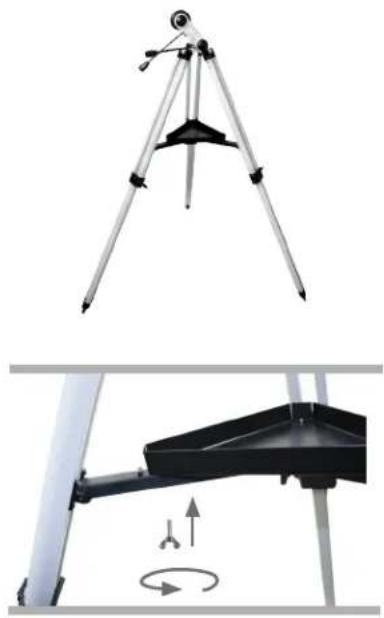

El trípode y el soporte del Omni XLT AZ se entregan totalmente montados, por lo que la instalación es sencilla.

1. Saque el tripode y el soporte de la caja.
2. Afloje los tornillos manuales de la parte inferior de cada pata y extienda la sección interna de la pata hasta la longitud deseada. Apriete los tornillos para asegurar las patas, con cuidado de no apretarlos en exceso.
3. Ponga el tripode de pie y separe las patas hasta que la abrazadera central encaje en posición.
4. Coloque la bandeja de accesorios sobre el soporte central y alinee los agujeros. Introduzca los tres tornillos por la parte inferior del soporte de la pata y enrósquelos en la bandeja.
5. Asegúrese de que los pernos de la bisagra de la pata estén fijos apretando hacia abajo las roscas de la parte superior de cada pata.

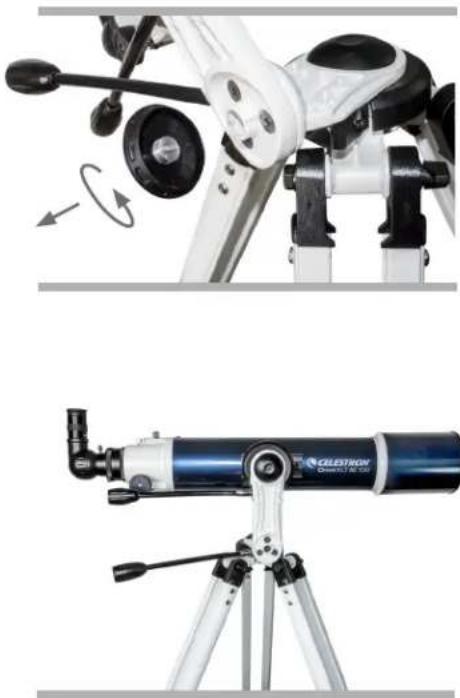

Según el uso que vaya a hacer del telescopio, puede querer cambiar el ángulo del brazo del soporte para que le ofrezca una mayor capacidad de movimiento. El soporte se incluye preparado para uso astronómico; puede moverse hacia arriba pero está limitado en su movimiento descendente. Si usa el soporte para observación terrestre desde un lugar elevado (cima de una montaña, balcón, etc.) y desea apuntar el telescopio por debajo del horizonte, deberá cambiar el ángulo del brazo del soporte para permitirlo.

Para realizar este ajuste:

1. Desenrosque la cubierta redonda la de parte inferior del brazo vertical del soporte.
2. Con una llave hexagonal de 4mm (proporcionada por el usuario), saque los tres tornillos bajo la cubierta.
3. Gire el brazo del soporte de forma que apunte directamente hacia arriba y vuelva a enroscar los tres tornillos.
4. Apriete los tornillos y vuelva a colocar la cubierta redonda.

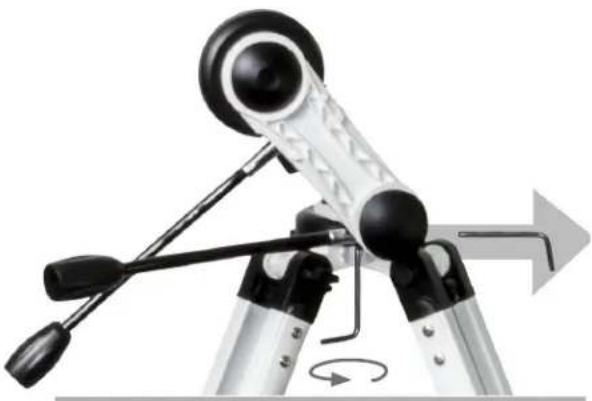

Para fijar los mandos de movimiento lento al soporte:

1. Encuentre la llave hexagonal incluida en la ranura de la parte delantera del soporte.
2. Coloque el mando de control de movimiento lento sobre el eje del engranaje en forma de D y presiónelo hacia adentro para asegurarse de que esté totalmente introducido.
3. Use la llave hexagonal para apretar los tornillos en el eje del engranaje.
4. Vuelva a colocar la llave hexagonal en su posición de guardado en la parte anterior del soporte.

Para fijar el tubo del telescopio al tripode y el soporte:

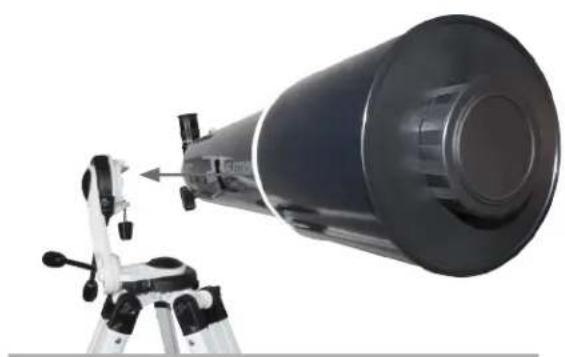

1. Localice el tornillo de mariposa en el lateral del tubo del telescopio.
2. Aguantando del tubo del telescopio al lado del soporte, ponga el tornillo de mariposa en la abrazadera de la parte superior del soporte.
3. Apriete el tornillo manual de la parte inferior de la abrazadera para asegurar el telescopio en posición.

NOTA: Se muestra el refractor de 102mm, pero los telescopios newtonianos de 114mm y 130mm se fijan al soporte del mismo modo.

La diagonal estelar se fija a la parte posterior de un telescopio refractor y contiene un pequeño prisma que refleja la luz en un ángulo de 90°, proporcionando una posición de visionado más cómoda. Como la diagonal estelar le ofrece una imagen con orientación 100% correcta, puede usar fácilmente el telescopio para observación terrestre diurna..

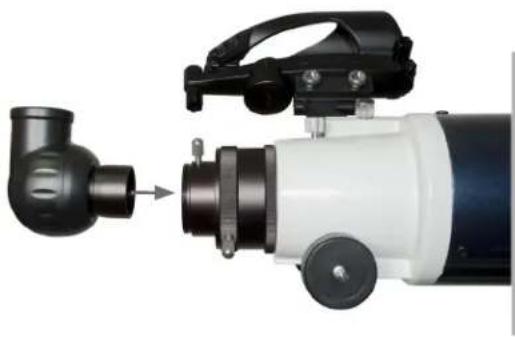

Para introducir la diagonal:

1. Saque las tapas de ambos extremos de la diagonal.
2. Afloje los tornillos de la parte posterior del enfoque y saque la tapa pequeña.
3. Introduzca el tubo más pequeño de la diagonal en la parte posterior del enfoque y asegúrelo apretando los tornillos.

Puede girar la diagonal a cualquier posición aflojando los tornillos.

Su telescopio incluye un ocular Plössl de 25mm, que le ofrece un campo de visión moderadamente amplio. Puede obtener oculares adicionales para aumentar o reducir el aumento al nivel deseado.

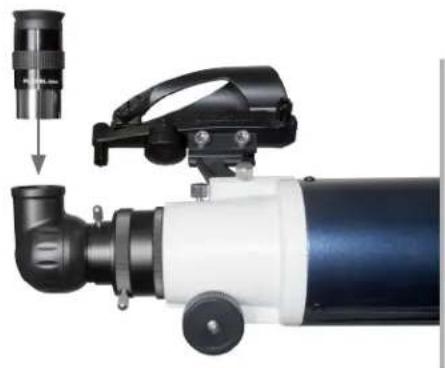

Para instalar un ocular en el refractor de 102mm

1. Afloje los tornillos del extremo abierto de la diagonal estelar.
2. Introduzca el cañón cromado del ocular de 25 mm en la diagonal estelar.
3. Apriete los tornillos para asegurar el ocular.
4. Para ver la imagen lo más definida posible, enfoque mirando por el ocular y girando lentamente los mandos de enfoque hasta mostrar la imagen lo más definida posible.

Para instalar un ocular en los newtonianos de 114mm y 130mm:

1. Afloje los tornillos plateados del enfoque y saque la pequeña tapa de plástico para polvo.
2. Introduzca el cañón plateado en la parte inferior del ocular de 25mm, en el enfoque.
3. Apriete los tornillos para asegurar el ocular.
4. Para ver la imagen lo más definida posible, enfoque mirando por el ocular y girando lentamente los mandos de enfoque hasta mostrar la imagen lo más definida posible.

LOCALIZADOR

Su telescopio incluye un localizador réflex de LED rojo que se utiliza como herramienta de mira al apuntar el telescopio a un objetivo.

Para instalar el localizador:

1. Deslice el soporte del localizador en la ranura del tubo del telescopio, cerca del enfoque. La apertura grande del localizador debe estar orientada a la parte anterior del telescopio.
2. Asegure el soporte apretando el tornillo de la ranura.

El soporte Omni AZ tiene fijaciones deslizantes en ambos ejes. Para realizar movimientos amplios con el telescopio, aguante el tubo óptico y presiónelo en la dirección deseada. Para realizar ajustes precisos o seguir objetos celestes, gire ambos mandos de movimiento lento.

ALINEAR EL LOCALIZADOR

El localizador réflex de LED rojo le ayuda a apuntar el telescopio mirando por la ventana redonda y cubriendo el objetivo con el punto de mira rojo proyectado en la ventana.

La primera vez que monte el telescopio, deberá alinear el localizador con la óptica principal del telescopio. Aunque puede realizar este paso de noche, es notablemente más sencillo de día. Cuando haya finalizado la alineación del localizador, no deberá repetir este paso a menos que se golpee o caiga el localizador.

1. Saque su telescopio al exterior durante el día. Con el ojo desnudo, localice un objeto fácilmente reconocible, como una farola, una matrícula de coche o un árbol alto. El objeto debe estar lo más lejos posible, al menos a 400 m.
2. Saque la cubierta contra el polvo principal del telescopio y asegúrese de que el ocular de 25mm esté instalado.
3. Mueva el telescopio a izquierda y derecha o arriba y debajo de forma que apunte aproximadamente al objeto elegido en el paso 1.
4. Mire por el ocular del telescopio y muévalo manualmente hasta que el objeto elegido quede en el centro del campo de visión. Si la imagen está borrosa, gire suavemente los mandos de enfoque hasta que quede enfocada.

NOTA: La imagen se verá boca abajo en el ocular del telescoplo. Es normal en un telescoplo astronómico.

1. Cuando el objeto esté centrado en el ocular de 25 mm, active el localizador girando el mando de encendido/brillo de la parte inferior de la unidad al máximo.
2. Con la cabeza a aproximadamente 30cm tras el localizador, mire por la ventana redonda del localizador y localice la retícula roja. Probablemente esté cercana, pero no encima, del objeto que observe por el ocular de 25mm.
3. Sin mover el telescopio, use los dos mandos de ajuste del lateral y bajo el localizador. Uno controla el movimiento a izquierda-derecha de la retícula, y el otro controla el movimiento arriba-abajo. Ajuste ambos hasta que la retícula roja aparezca sobre el mismo objeto que esté observando con el ocular de 25 mm.

Ahora elija otro objetivo distante para practicar el apuntado con el telescopio. Mire por la ventana del localizador réflex de LED rojo y coloque el punto rojo en el objetivo que esté intentando ver, y compruebe que esté en el ocular de 25mm del telescopio.

Con el localizador alineado, el telescopio está totalmente montado y está a punto para observar.

NOTA: Asegúrese de apagar el localizador réflex de LED rojo cuando no esté en uso para conservar batería.

PRIMERA SESIÓN DE OBSERVACIÓN ASTRONÓMICA

LA LUNA

Ahora está a punto para sacar su telescopio de noche y realizar observaciones reales.

Comencemos con la Luna. La Luna tarda aproximadamente un mes en realizar un ciclo de fases completo, de Luna nueva a Luna llena y vuelta a empezar. Pruebe a observarla en distintos momentos de este ciclo.

Aunque puede observar la Luna siempre que esté visible en el firmamento nocturno, el mejor momento para observarla es a partir de dos días después de Luna nueva hasta algunos días antes de Luna llena. Durante este periodo podrá ver el máximo detalle de los cráteres y riscos lunares. Consulte un calendario para saber cuándo será la siguiente Luna nueva.

1. Con una vista clara de la Luna, instale el telescopio con el ocular de 25 mm.
2. Encienda el localizador y mire por él para localizar la retícula roja.
3. Mueva el telescopio hasta que pueda ver la Luna por la ventana del localizador y la retícula esté centrada en la Luna.
4. Mire por el ocular de 25 mm. Gire suavemente los mandos de enfoque para ajustar la definición de la imagen.

FELICIDADES. HA OBSERVADO SU PRIMER OBJETO CELESTE.

Puede observar muchos otros objetos celestes, como planetas, clústeres estelares y nebulosas usando esta misma técnica elemental.

Para más recomendaciones sobre observación astronómica, visite: ExploreTheSky.com

Encontrará recomendaciones exhaustivas para ayudarle a obtener el máximo de su nuevo telescopio, incluyendo:

• Observación de planetas
• Localización y observación de estrellas, estrellas binarias y clústeres estelares
• Observación de objetos del espacio profundo como nebulosas y galaxias
• Elección de una buena ubicación para la observación astronómica
• Estimación de condiciones del firmamento
