BEDIENUNGSANLEITUNG Omni XLT AZ 130 CELESTRON

Wir empfehlen Ihnen, die Verpackung Ihres Teleskops aufzubewahren, um das Teleskop bei Nichtverwendung darin zu verstauen. Gehen Sie beim Auspacken vorsichtig vor, da Kleinteile enthalten sind. Überprüfen Sie anhand der untenstehenden Teileliste die Vollständigkeit aller Teile und Zubehörteile.

TEILELISTE

1 2 3 4 5 6 7 8 9

1 2 3 4 5 6 7 8

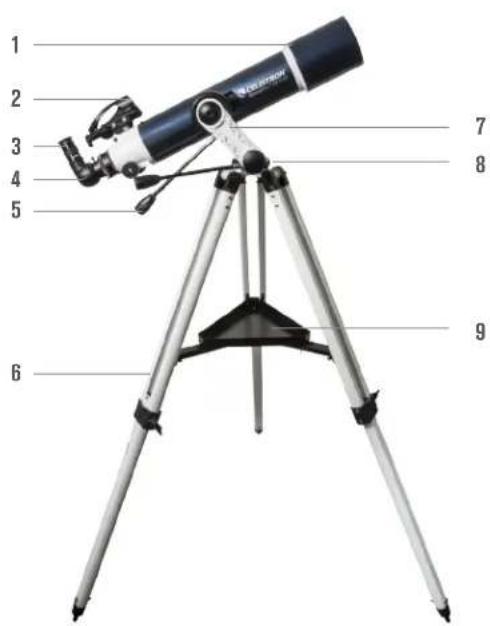

1. Teleskoptubus
2. Sucherfernrohr
3. Okular
4. Aufricht-DiagonalspiegeL

5. Slowmotion-Knöpfe

6. Stativ

7. Omni XLT AZ-Montierung
8. Innensechskant-Schlüssel (im Inneren der Montierung)

9. Zubehörablageay

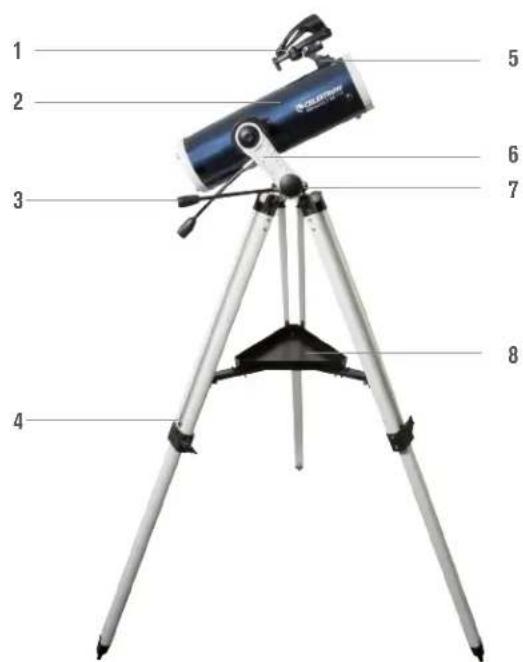

10. Sucherfernrohr

11. Teleskoptubus
12. Slowmotion-Knöpfe
13. Stativ

14. Porte-oculaire et oculaire

15. Omni XLT AZ-Montierung

16. Innensechskant-Schlüssel (im Inneren der Montierung)
17. Zubehörablage

SONNENSTRAHLEN-WARNHINWEIS

Schauen Sie weder mit bloßem Auge noch durch ein Teleskop direkt in die Sonne, es sei denn. Sie verfügen über einen geeigneten Sonnenfilter. Permanente und irreversible Augenschäden können daraus resultieren.

Das Teleskop keinesfalls zur Projektion eines Bildes der Sonne auf eine Oberfläche verwenden. Durch die interne Wärmeakkumulation können das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden.

Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brüchen dieser Instrumente führen. Dadurch könnte ungefiltertes Sonnenlicht ins Auge gelangen.

Lassen Sie das Teleskop nicht unbeaufsichtigt, vor allem wenn sich Kinder oder Erwachsene, die mit der korrekten Bedienung Ihres Teleskops nicht vertraut sind, in der Nähe befinden.

DAS TELESKOP AUFBAUEN

DIE MONTIERUNG

Der Aufbau gestaltet sich einfach, da Stativ und Montierung des Omni XLT AZ vollständig montiert geliefert werden:

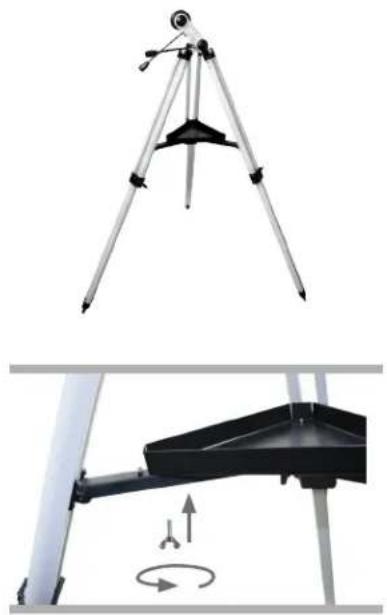

1. Nehmen Sie Stativ und Montierung aus der Schachtel.
2. Lösen Sie die Knöpfe an jedem Beinunterteil und ziehen Sie den Innenteil jedes Beins auf die gewünschte Länge aus. Ziehen Sie die Knöpfe zum Feststellen der Beine wieder an, wenden Sie jedoch dabei nicht zu viel Kraft auf.
3. Stellen Sie das Stativ auf und ziehen Sie die Stativbeine auseinander, bis die Halterung einrastet.
4. Platzieren Sie die Zubehörablage oben auf die Mittelstange und richten Sie die Bohrungen aus. Führen Sie die drei Flügelschrauben durch die Unterseite der Beinhaltung und drehen Sie sie in die Ablage.
5. Stellen Sie sicher, dass die Gelenkbolzen sicher an den schwarzen Flügelmuttern oben an jedem Bein sitzen.

DEN WINKEL DES MONTIERUNGSARMS EINSTELLEN

Je nach Verwendungsweise Ihres Teleskops können Sie den Winkel des Montierungsarms für mehr Bewegungsfreiheit anpassen. Die Montierung ist für das astronomische Beobachten vormontiert; es kann weit nach oben bewegt werden, ist jedoch nur begrenzt nach unten schwerkbar. Wenn Sie die Montierung für Bodenbeobachtungen von einer erhöhten Position (Klippe, Balkon etc.) aus verwenden und das Teleskop weit unter den Horizont schwenken möchten, muss der Winkel des Montierungsarms hierfür angepasst werden.

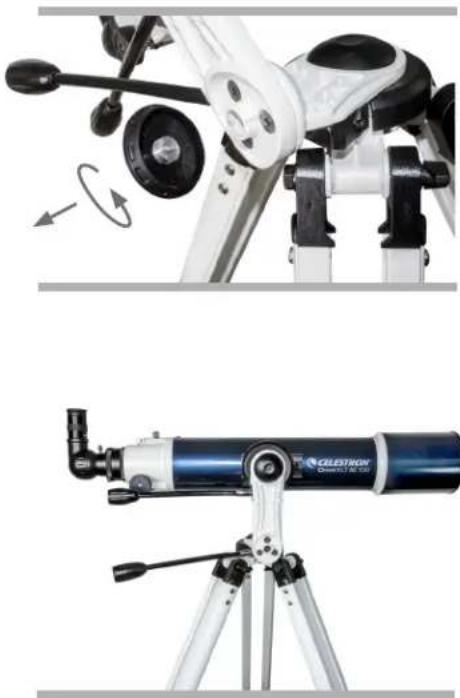

Den Winkel einstellen:

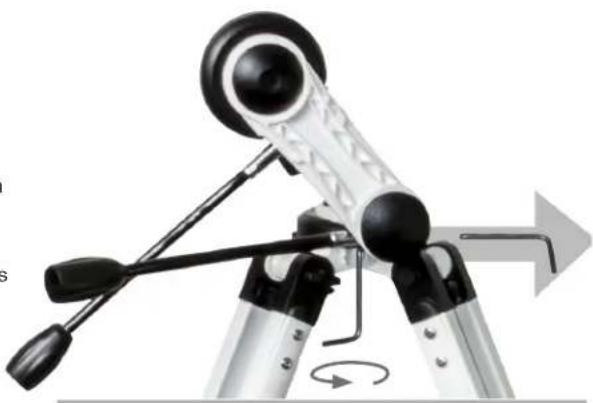

1. Drehen Sie die runde Abdeckung unten am vertikalen Montierungsarm ab.
2. Nehmen Sie die drei Schrauben unter der Abdeckung mithilfe eines 4-mm-Innensechskant-Schraubendrehers (nicht enthalten) ab.
3. Drehen Sie den Montierungsarm senkrecht nach oben und drehen Sie die drei Schrauben wieder hinein.
4. Ziehen Sie die Schrauben fest und bringen Sie die runde Abdeckung wieder an.

So bringen Sie die Slowmotion-Knöpfe an Ihre Montierung an:

1. Vorne an der Montierung befindet sich verborgen in eine Spalte ein mitgelieferter Innensechskantschlüssel.
2. Platzieren Sie den Slowmotion-Knopf über dem D-förmigen Schaft und drücken Sie ihn fest nach innen.
3. Ziehen Sie die Befestigungsschrauben mithilfe des Innensechskantschlüssels fest.
4. Legen Sie den Innensechskantschlüssel wieder in die Aufbewahrung der Montierung.

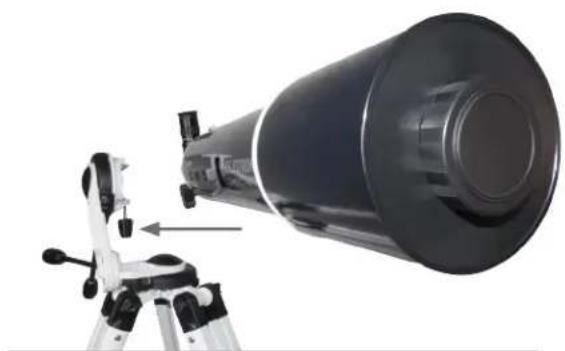

So bringen Sie den Teleskoptubus an Ihrem Stativ mit Montierung an:

1. Die Schwalbenschwanzführung befindet sich seitlich am Teleskoptubus.
2. Halten Sie den Teleskoptubus neben die Montierung und schieben Sie die Schwalbenschwanzführung in die Klammer oben an der Montierung.
3. Ziehen Sie den Knopf unten an der Klammer fest, um das Teleskop zu arretieren.

ANMERKUNG: Hier ist der 102-mm-Refraktor abgebildet, doch für die 114-mm- und 130-mm-Newton-Teleskope erfolgt die Fixierung an der Montierung auf dieselbe Weise.

DER ZENITSPIEGEL (NUR FÜR DEN 102-MM-REFRAKTOR)

Der Zenitspiegel auf der Rückseite des Refraktorteleskops reflektiert das Licht über einen kleinen Spiegel in einem Winkel von 90 ° und ermöglicht so eine bequemere Betrachtungsposition. Da ein Zenitspiegel ein hundertprozentig korrekt ausgerichtets Bild liefert, können Sie das Teleskop leicht für terrestrische Beobachtungen bei Tageslicht einsetzen.

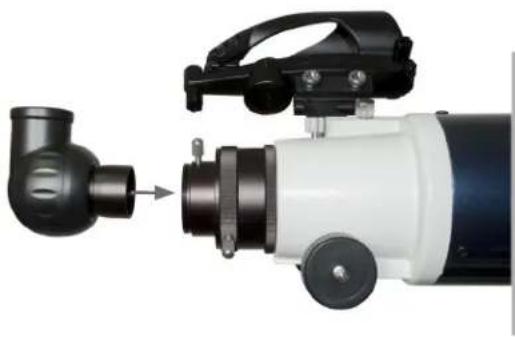

Den Zenitspiegel anbringen:

1. Nehmen Sie beide Kappen vom Zenitspiegel ab.
2. Lösen Sie die Feststellschrauben auf der Rückseite des Fokussierers und ziehen Sie die kleine Staubschutzkappe ab.
3. Setzen Sie den kleineren Tubus des Zenitspiegels in die Rückseite des Fokussierers ein und sichern Sie diesen durch Anziehen der Feststellschrauben.

Wenn Sie die Feststellschrauben wieder lösen, können Sie den Zenitspiegel in jede beliebige Richtung drehen.

Ihres Teleskops verfügt über ein 25-mm-Plössl-Okular für ein moderat breites Gesichtsfeld. Zusätzliche Okulare für eine geringere oder höhere Vergrößerungsstufe sind separat erhältlich.

So installieren Sie ein Okular am 102-mm-Refraktor:

1. Lösen Sie die Feststellschrauben am offenen Ende des Zenitspiegels.
2. Schieben Sie den Chromabschnitt des 25-mm-Okulars in den Zenitspiegel.
3. Ziehen Sie die zwei Feststellschrauben wieder an, um das Okular zu fixieren.
4. Für ein gestochen scharfes Bild müssen Sie fokussieren, indem Sie durch das Okular sehen und die Fokussierknöpfe solange langsam drehen, bis Sie das schärfste Bild erhalten.

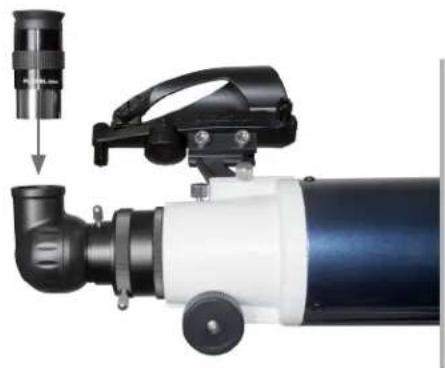

So installieren Sie ein Okular am 114-mm- und 130-mm-Newton-Teleskop:

1. Lösen Sie die beiden silbernen Feststellschrauben am Fokussierer und ziehen Sie die kleine Kunststoff-Schutzkappe ab.
2. Stecken Sie den Silberzylinder an der Unterseite des 25-mm-Okulars in den Fokussierer.
3. Ziehen Sie die zwei Feststellschrauben wieder an, um das Okular zu fixieren.
4. Für ein gestochen scharfes Bild müssen Sie fokussieren, indem Sie durch das Okular sehen und die Fokussierknöpfe solange langsam drehen, bis Sie das schärfste Bild erhalten.

Ihr Teleskop ist mit einem Reflex-Sucherfernrohr mit roter LED ausgestattet, mit dessen Hilfe Sie ein fernes Zielobjekt im Teleskop anvisieren können.

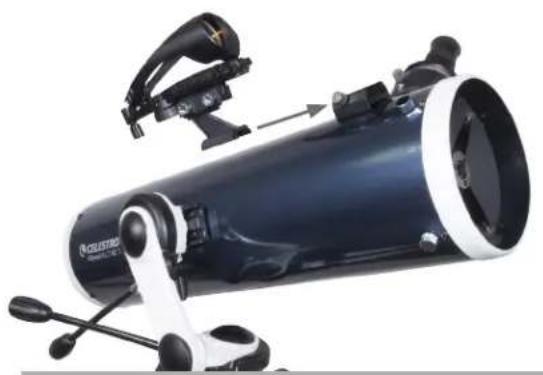

Installation des Suchfernrohrs:

1. Schieben Sie die Sucherfernrohr-Halterung in die Spalte des Schwalbenschwanzes am Teleskop in der Nähe des Fokussierers. Das große Fenster des Sucherfernrohrs muss in Richtung der Vorderseite des Teleskops weisen.
2. Fixieren Sie die Halterung, indem Sie die Flügelschrauben der Spalte am Schwalbenschwanz festziehen.

Die Omni AZ-Montierung verfügt über Rutschkupplungen an beiden Achsen. Für ausladende Teleskopschwenks wird einfach der optische Tubus in die gewünschte Richtung gedrückt. Für Feineinstellungen oder das Nachführen von Himmelsobjekten werden die beiden Slowmotion-Knöpfe gedreht.

JUSTIEREN DES SUCHFERNROHRS

Das Reflex-Sucherfernrohr mit roter LED unterstützt Sie beim Ausrichten Ihres Teleskops, indem Sie beim Blick durch das runde Glasfenster Ihr Zielobjekt mit einem roten Fadenkreuz, der auf das Fenster projiziert wird, abdecken können.

Nach dem ersten Aufbau Ihres Teleskops müssen Sie das Sucherfernrohr an der Hauptoptik Ihres Teleskops ausrichten. Obwohl dies auch bei Nacht vorgenommen werden kann, ist es bei Tag bedeutend einfacher. Einmal ausgerichtet muss Ihr Sucherfernrohr nicht erneut ausgerichtet werden, es sei denn, es wird einem Stoß ausgesetzt oder fällt um.

So wird das Reflex-Sucherfernrohr mit roter LED justiert:

1. Nehmen Sie Ihr Teleskop bei Tag nach draußen. Suchen Sie mit dem bloßen Auge ein leicht erkennbares Objekt, wie eine Straßenlaterne, ein Autokennzeichen oder einen hohen Baum. Das Objekt sollte 400 Meter oder weiter entfernt sein.
2. Nehmen Sie die große Schutzabdeckung vom Teleskop ab und vergewissern Sie sich, dass das 25-mm-Okular angebracht ist.
3. Schwenken Sie das Teleskop nach links und rechts bzw. auf und ab, um das in Schritt 1 gewählte Objekt grob anzuvisieren.
4. Schauen Sie durch das Teleskopokular und schwenken Sie dieses manuell, bis das ausgewählte Objekt im Zentrum des Gesichtfelds liegt. Ist das Bild unscharf, drehen Sie langsam am Fokussierknopf, bis das Bild scharf gestellt ist.

HINWEIS: Das Bild im Teleskop-Okular steht dabei auf dem Kopf. Das ist für ein Astronomie-Teleskop völlig normal.

1. Sobald das Objekt im 25-mm-Okular zentriert ist, können Sie das Sucherfernrohr einschalten, indem Sie den Netz-/Helligkeitsschalter bis zum Anschlag im Uhrzeigersinn drehen.
2. Bringen Sie Ihren Kopf etwa 30 cm hinter den Sucher, schauen Sie durch das runde Fenster und suchen Sie das rote Fadenkreuz. Dieser befindet sich höchstwahrscheinlich nahe, jedoch nicht direkt auf dem Objekt, das Sie durch das 25-mm-Okular betrachten.
3. Drehen Sie nun, ohne das Teleskop zu bewegen, an den beiden Einstellknöpfen seitlich und unterhalb des Sucherfernrohrs. Der eine steuert die Links-Rechts-Bewegung und der andere die Auf- und Abbewegung des Fadenkreuzes. Stellen Sie beide so ein, dass das Fadenkreuz direkt über dem Objekt erscheint, dass Sie im 25-mm-Okular betrachten.

Visieren Sie nun einige andere entfernte Zielobjekte an, um das Ausrichten Ihres Teleskops zu üben. Schauen Sie durch das Fenster des Reflex-Sucherfernrohrs mit roter LED und führen Sie den roten Punkt über das Zielobjekt; vergewissern Sie sich dabei, dass Sie durch das 25-mm-Okular schauen.

Nach dem Ausrichten des Sucherfernrohrs ist Ihr Teleskop vollständig montiert und bereit für die erste Beobachtung!

ANMERKUNG: Achten Sie darauf, das Reflex-Sucherfernrohr mit roter LED bei Nichtverwendung auszuschalten, um die Batterie zu schonen.

IHRE ERSTE ASTRONOMISCHE BEOBACHTUNG

DER MOND

Jetzt können Sie Ihr Teleskop bei Nacht nach draußen nehmen und ans Beobachten gehen!

Fangen wir mit dem Mond an. Der Mond benötigt für einen vollständigen Phasenzyklus vom Neumond über den Vollmond zurück zum Neumond ungefähr einen Monat. Versuchen Sie, ihn zu verschiedenen Stadien dieses Zyklus zu beobachten.

Obwohl sich der Mond immer als Beobachtungsobjekt eignet, wenn er sichtbar am Nachthimmel steht, ist die beste Zeit zwei Tage nach dem Neumond bis ein paar Tage vor dem Vollmond. Innerhalb dieses Zeitfensters zeigen sich Krater und Mondgebirge am detailreichsten. Schauen Sie in einem Kalender nach, wann Neumond ist.

1. Bauen Sie Ihr Teleskop mit dem 25-mm-Okular auf, sobald Sie eine freie Sicht auf den Mond haben.
2. Schalten Sie das Sucherfernrohr ein und schauen Sie hindurch, um das rote Fadenkreuz auszumachen.
3. Schwenken Sie Ihr Teleskop, bis Sie den Mond durch das Sucherfernrohr-Fenster sehen können und sich das rote Fadenkreuz mittig auf dem Mond befindet.
4. Schauen Sie durch das 25-mm-Okular. Drehen Sie vorsichtig an den Fokussierknöpfen, um das Bild scharfzustellen.

HERZLICHEN GLÜCKWUNSCH! SIE HABEN GERADE IHR ERSTES HIMMELSOBJEKT BEOBACHTET!

Sie können mithilfe dieser grundlegenden Technik viele weiter Himmelsobjekte, wie Planeten, Sternhaufen und Nebel, beobachten.

Besuchen Sie für weitere Tipps über astronomische Beobachtungen: ExploreTheSky.com

• Wie man Planeten beobachtet
- Wie man Sterne, Doppelsterne und Sternhaufen lokalisiert und beobachtet
- Wie man Deep-Sky-Objekte wie Nebel und Galaxien beobachtet
- Wie man einen guten Standort für astronomische Beobachtungen auswählt
- Wie man die Bedingungen am Himmel bewertet

ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON CELESTRON

A. Celestron garantiert, dass Ihre Teleskop-Montierung für zwei Jahre frei von Material- und Verarbeitungsfehlern ist. Celestron wird ein solches Produkt oder Teile davon, wenn nach Inspektion durch Celestron ein Defekt an Material oder Verarbeitung gefunden wurde, reparieren oder austauschen. Die Verpflichtung von Celestron, ein solches Produkt zu reparieren oder auszutauschen, unterliegt der Bedingungen, dass das Produkt zusammen mit einem für Celestron zufriedenstellenden Kaufbeleg an Celestron zurückgesendet wird.
B. Die korrekte Rücksende-Autorisationsnummer muss zuvor von Celestron angefordert werden. Rufen Sie Celestron unter [phone] an, um die Nummer, die auf der Außenseite Ihres Versandcontainers aufgebracht ist, zu erhalten.

Alle Rücksendungen müssen eine schriftliche Erklärung enthalten, aus der der Name, die Adresse und die Telefonnummer des Eigentümers, zu der er tagsüber erreichbar ist, zusammen mit einer kurzen Beschreibung aller beanstandeten Defekte, hervorgeht. Ausgetauschte Teile oder Produkte werden Eigentum von Celestron.

Der Kunde ist für alle Kosten für Versand und Versicherung zu und vom Celestron-Werk verantwortlich und muss diese Kosten im Voraus begleichen.

Celestron muss vernünftige Maßnahmen ergreifen, um jede Teleskopmontierung unter dieser Garantie innerhalb von 30 Tagen nach Erhalt zu reparieren oder auszutauschen. Für den Fall, dass Reparatur oder Austausch mehr als dreißig Tage in Anspruch nimmt, muss Celestron den Kunden entsprechen in Kenntnis setzen. Celestron behält sich das Recht vor, ein Produkt, das aus der Produktlinie ausgeschieden ist, durch ein neues oder in Wert und Funktion vergleichbares Produkt zu ersetzen.

Diese Garantie erlischt und wird außer Kraft gesetzt, für den Fall, dass ein Produkt unter der Garantie in Design oder Funktion modifiziert wurde oder Missbrauch, unsachgemäße Handhabung oder unautorisierter Reparatur unterzogen wurde. Des Weiteren sind Produktfehlfunktionen oder Wertminderung aufgrund von normalem Verschleiß von dieser Garantie nicht abgedeckt.

CELESTRON LEHNT JEGLICHE GEWÄHRLEISTUNG, OB AUSDRÜCKLICH ODER STILLSCHWEIGEND, OB DER MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, AUSSER DEM HIERIN GENANNTEN, AB. DIE ALLEINIGE VERPFLICHTUNG VON CELESTRON UNTER DIESER EINGESCHRÄNKTEN GARANTIE BESTEHT DARIN, DAS DURCH DIE GARANTIE ABGEDECKTE PRODUKT IN ÜBEREINSTIMMUNG MIT DEN HIERJN FESTGEHALTENEN BEDINGUNGEN ZU REPARIEREN ODER AUSZUTAUSCHEN. CELESTRON LEHNT AUSDRÜCKLICH JEGLICHE HAFTUNG FÜR ENTGANGENE PROFITE, ALLGEMEINE, SPEZIELLE, INDIREKTE ODER FOLGESCHÄDEN AB, DIE SICH AUS EINER GARANTIEVERLETZUNG ERGEBEN KÖNNTEN ODER DIE DURCH NUTZUNG BZW. UNFAHIGKEIT ZUR NUTZUNG JEGLICHEN CELESTRON-PRODUKTS ERGEBEN. JEGLICHE STILLSCHWEIGENDE ODER NICHT BEANSPRUCHBARE GEWÄHRLEISTUNGEN IST ZEITLICH AUF ZWEI JAHRE AB DATUM DES URSPRUNGLICHEN KAUFS BESCHRÄNKT.

Einige Staaten erlauben keinen Ausschluss oder keine Beschränkung von zufälligen oder Folgeschäden sowie keine zeitliche Begrenzung einer stillschweigenden Garantie; daher könnten die oben genannten Beschränkungen und Ausschlüsse auf Sie nicht zutreffen.

Diese Garantie gibt Ihnen bestimmte Rechte und darüber hinaus könnten Sie auch weitere Rechte haben, die von Land zu Land variieren.

Celestron behält sich das Recht vor, jegliches Modell und jeglichen Teleskoptyp zu modifizieren oder aus der Produktlinie auszuschließen, ohne Ihnen dies vorher anzukündigen.

Wenn ein Garantiefall eintritt oder wenn Sie Hilfestellung bei der Verwendung Ihrer Teleskopmontierung benötigen, wenden Sie sich bitte an: Celestron, Kundendienstabteilung, Tel. [phone]Tel. [phone]

FCC-ERKLÄRUNG: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz vor Störungen in Wohnanlagen. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie aus und kann den Funkverkehr stören, wenn es nicht gemäß den Anweisungen installiert und verwendet wird. Es kann jedoch nicht garantiert werden, dass in einer bestimmten Einrichtung keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt werden kann, wird der Benutzer dazu angehalten, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beheben:

• Neuausrichtung oder Positionsveränderung der Empfangsantenne.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
• Anschluss des Geräts an eine Steckdose, die nicht am selben Stromkreis angeschlossen ist, wie die des Empfängers.
• Den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe bitten.

Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

Dieses Produkt wurde für die Verwendung durch Personen von 14 Jahren und darüber entworfen und vorgesehen.
