BEDIENUNGSANLEITUNG AstroMaster 130EQ-MD CELESTRON

1. Vordere Linse
2. Ein-/Aus-/Helligkeitsregler
3. Knopf zur Höhenverstellung
4. Befestigungsschrauben

5. Azimut-Einstellknopf

6. Kleine Schmidt-Cassegrain-Klammer

7. Große Schmidt-Cassegrain-Klammer
8. Montagehalterung für kleine Teleskope mit Schwalbenschwanz
9. Montagehalterung für kleine Teleskope mit Schraubenlöchern
10. Taschen-Multitool aus Metall

INSTALLIEREN DES STARPOINTER SUCHERFERNROHR

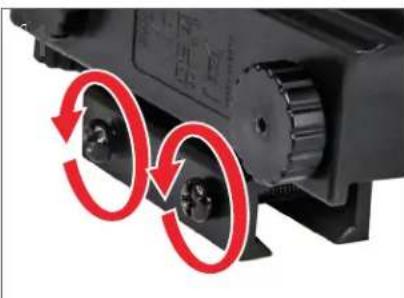

1. Lösen Sie die beiden Befestigungsschrauben unten am Sucherfernrohr.

1. Wählen Sie die richtige Halterung für Ihr Teleskop und befestigen Sie sie an der Basis des Suchers.

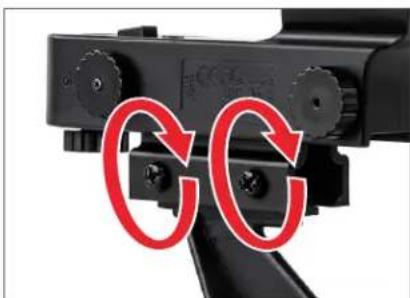

1. Ziehen Sie die Schrauben fest, um die Halterung zu befestigen.

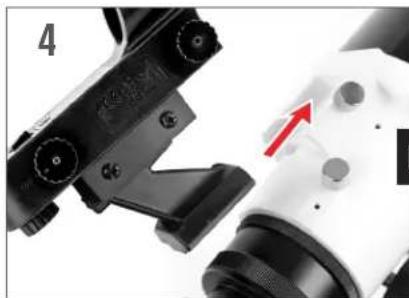

1. Wenn es sich bei Ihrer Halterung um eine Schwalbenschwanzhalterung handelt, lösen Sie die Stellschraube an der Teleskophalterung, schieben die Basis des Sucherfernrohrs in die Halterung und ziehen die Stellschraube fest.

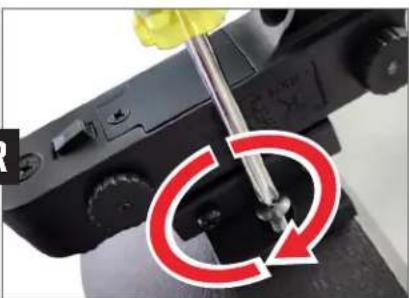

Wenn es sich bei Ihrer Halterung um eine Schraubhalterung handelt, entfernen Sie die beiden Kreuzschlitzschrauben oder Rändelschrauben vom Teleskop. Setzen Sie den Sucher über die Schraubenlöcher oder Stifte. Ziehen Sie die Schrauben oder Rändelschrauben fest, um den Sucher zu befestigen.

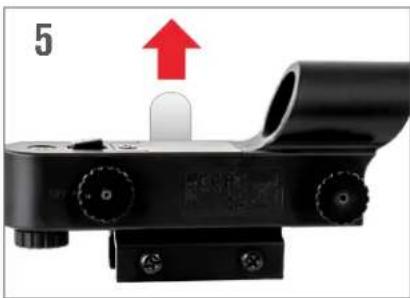

1. Eine durchsichtige Plastiklasche verhindert, dass sich der Akku entlädt. Ziehen Sie die Lasche heraus, bevor Sie Ihr Sucherfernrohr verwenden.

* WARNUNG BEI SONNENBEOBACHTUNG! Versuchen Sie niemals, die Sonne ohne Sonnenfilter durch dieses Sucherfernrohr oder ein anderes Teleskop zu betrachten!

AUSRICHTEN DES STARPOINTER SUCHERFERNROHR

Der Sucher ist eines der wichtigsten Teile Ihres Teleskops. Es hilft Ihnen, Objekte zu suchen und im Okular zu zentrieren. Wenn Sie das Teleskop zum ersten Mal zusammenbauen, müssen Sie das Sucherfernrohr nach der Hauptoptik des Teleskops ausrichten. Am besten tun Sie dies tagsüber* mit Zielen auf der Erde.

* WARNUNG BEI SONNENBEOBACHTUNG! Versuchen Sie niemals, die Sonne ohne Sonnenfilter durch dieses Sucherfernrohr oder ein anderes Teleskop zu betrachten.

HINWEIS: Schalten Sie das StarPointer-Sucherfernrohr unbedingt aus, wenn Sie es nicht verwenden, um die Batterien zu schonen. Neue Batterien können Sie online oder in Uhren-/Elektronikgeschäften kaufen.

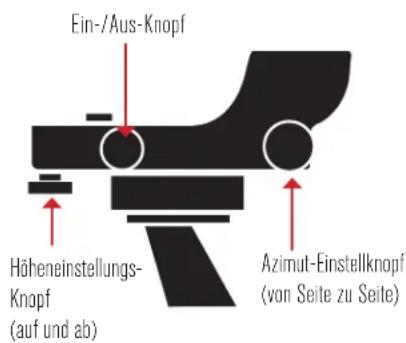

Ein-/Aus-Knopf Höheneinstellungs- Knopf (auf und ab) Azimut-Einstellknopf (von Seite zu Seite)

1. Nehmen Sie das Teleskop tagsüber mit nach draußen und schalten Sie das Sucherfernrohr mit dem Ein-/Aus-Knopf ein. Suchen Sie nach einem leicht erkennbaren Objekt, beispielsweise einer Straßenlaterne, einem Autokennzeichen oder einem Schild. Das Objekt sollte so weit wie möglich entfernt sein, mindestens 400 Meter entfernt.

2 20-mm-Okular Fokussierknöpfe

ZENTRIEREN SIE DAS ZIEL IM ÖKULAR

1. Schauen Sie mit Ihrem Okular mit der niedrigsten Vergrößerung durch das Teleskop. Bewegen Sie das Teleskop, bis Ihr ausgewähltes Objekt in der Mitte der Ansicht liegt. Wenn das Bild unscharf ist, drehen Sie den Fokussierknopf so lange, bis das Bild scharf ist.

1. Schauen Sie mit genau zentriertem Objekt im Okular durch das optische Fenster des Sucherfernrohrs und lokalisieren den Leuchtpunkt.

SUCHERFERNROHR AUSRICHTEN

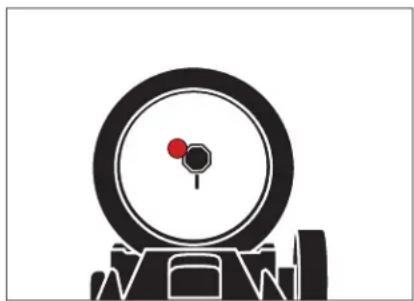

1. Ohne das Teleskop zu bewegen, verwenden Sie die beiden Einstellknöpfe des Sucherfernrohrs, um es zu bewegen, bis der Leuchtpunkt über dem Objekt erscheint, das Sie im Okular beobachten.

1. Es sollte keine Neuausrichtung erforderlich sein, es sei denn, es wird gestoßen oder fallen gelassen. Wenn Sie die Ausrichtung testen möchten, richten Sie den Leuchtpunkt auf ein anderes Landziel. Überprüfen Sie dann, ob sich das Objekt in der Mitte des Sichtfelds des Okulars befindet.

AUF DIE BATTERIE DES SUCHERFERNROHRS ZUGREIFEN

Das StarPointer-Sucherfernrohr verwendet eine langlebige 3-V-Lithiumbatterie (#CR2032), die sich auf der Oberseite des StarPointer befindet. Wenn Sie Ihr Teleskop über einen längeren Zeitraum nicht verwenden möchten, empfehlen wir Ihnen, die Batterie zur Lagerung herauszunehmen. Um die Batterie zu entfernen oder auszutauschen, befolgen Sie diese Anweisungen:

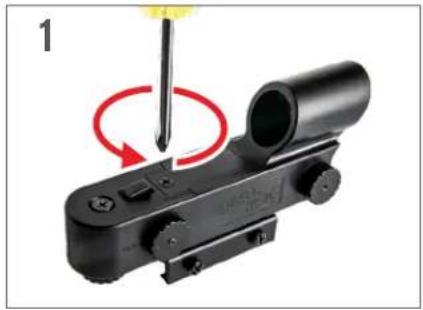

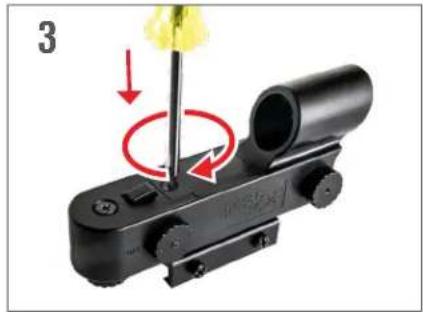

1. Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube der Batterieabdeckung und klappen die Abdeckung auf.

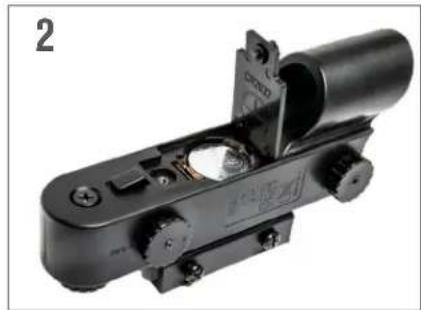

1. Wenn Sie die Batterie austauschen, legen Sie die neue Batterie so ein, dass der (+)-Anschluss nach außen zeigt.

1. Setzen Sie die Abdeckung wieder auf das Sucherfernrohr und ziehen die Schraube mit dem Kreuzschlitzschraubendreher wieder fest.

HINWEIS: Zum Ersetzen der Batterie des StarPointer-Sucherfernrohrs benötigen Sie einen kleinen Kreuzschlitzschraubendreher

BATTERIEWARNUNG • VERSCHLUCKUNGSGEFAHR: Dieses Produkt enthält eine Knopfzelle. • Beim Verschlucken kann es zum TOD oder zu schweren Verletzungen kommen. • Eine verschluckte Knopfzelle kann bereits nach 2 Stunden zu inneren Verätzungen führen. • BEWAHREN Sie neue und gebrauchte Batterien AUßERHALB DER REICHWEITE VON KINDERN AUF • SUCHEN SIE SOFORT EINEN ARZT AUF, wenn der Verdacht besteht, dass eine Batterie verschluckt oder in einen Körperteil eingeführt wurde.

SICHERHEITSHINWEISE

• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird.
• Die mitgelieferte Batterie ist nicht wiederaufladbar.
• Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden. Das direkte Anschließen des leitenden Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss.
• Verwenden Sie keine beschädigte Batterie.
• Lagern Sie die Batterie nicht in einer extrem kalten oder heißen Umgebung. Dies kann die Batterielebensdauer verringern.
• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie dafür, dass die positiven und negativen Pole richtig ausgerichtet sind.
• Werfen Sie die Batterie nicht ins Feuer.
• Entsorgen Sie die Batterie gemäß den örtlichen Vorschriften.

FCC-HINWEIS: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen und (2) dieses Gerät muss Störungen von außen akzeptieren, dazu gehören solche Störungen, die einen unerwünschten Betrieb verursachen.
