BEDIENUNGSANLEITUNG 114LCM Computerized CELESTRON

WARNHINWEIS BEI SONNENBEOBACHTUNG. 6

WAS IST IN DEM PAKET? 7

ZUSAMMENBAU DES TELESKOPS 8

Das Stativ 8

Die computergestützte Montierung. 8

Der Teleskoptubus. 9

Der Zenitspiegel (Nur Refraktor Teleskop) 9

Das Okular....10

StarPointer-Sucherfernrohr 10

Die Handsteuerung 11

Das Teleskop einschalten....11

Das Teleskop schwenken 12

Das Sucherfernrohr ausrichten 12

DAS TELESKOP BEDIENEN 13

Handsteuerung 13

Bedienung der Handsteuerung....14

Ausrichtung Menü 14

SkyAlign. 14

Automatische Zwei-Stern-Ausrichtung 16

Zwei-Stern-Ausrichtung 16

Ein-Stern-Ausrichtung 17

Sonnensystem-Ausrichtung 17

Neuausrichtung (Re-Alignment) 18

OBJEKTKATALOGE....18

Auswahl eines Objekts 18

Für Planeten. 18

Für Sterne. 18

Für Deep-Sky Objekte 19

Objektinformationen anzeigen 19

Sky Tour-Modus 19

Richtungstasten. 19

Motorgeschwindigkeit-Taste 20

HAUPTMENÜ 20

Nachführ-menü 20

Nachführmodus. 20

Nachführrate 20

Ort und Zeit Anzeige 21

Handsteuerungmenü 21

Lichtsteuerung. 21

Scrolling-Menü 21

Auf Fettschrift umschalten. 21

Kontrast einstellen. 21

Sprache einstellen. 21

Teleskopsetupmenü 21

Ort und Zeiteinstellung....21

Getriebespielkompensation (Anti-Backlash) 21

Schwenkgrenzen (Slew Limits). 22

Filtergrenzen 22

Richtungstasten. 22

Gehe zu Annäherung....22

Kabelschutz. 22

Utility Menü 22

GPS An/Aus 22

Zurücksetzen 22

Version 23

Achsenposition anzeigen. 23

GoTo (Gehe zu) Achsenposition....23

Ruhemodus 23

Sonnenmenü 23

Calibrate GoTo (Gehe zu Kalibrieren) 23

Einstellen der Montierungsposition 23

Benutzerdefinierte Objekte 24

GET RA-DEC (RA-DEK ANZEIGEN) 24

GoTo RA-DEC (GEHE ZU RA-DEK) 24

Identifizieren 24

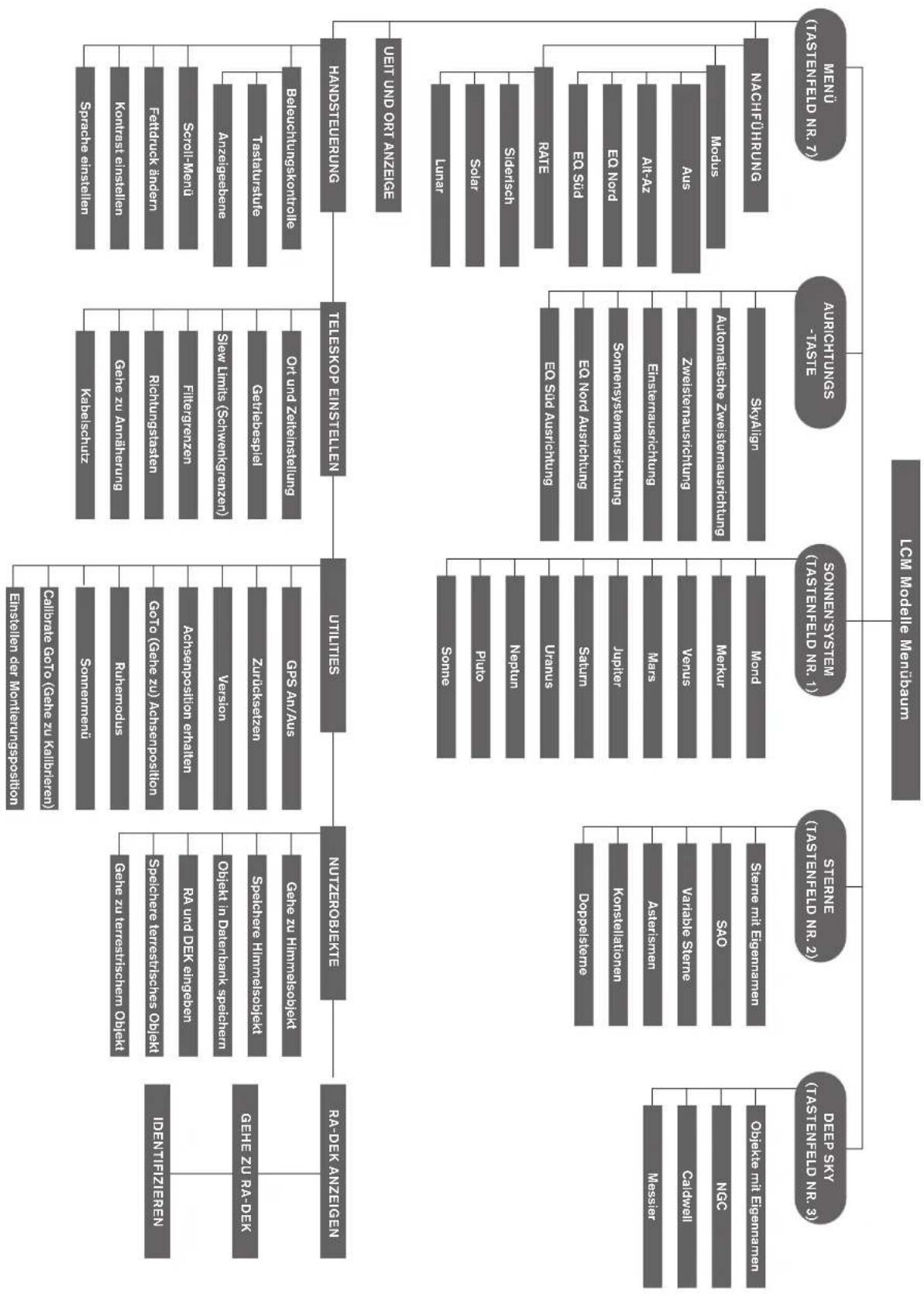

LCM MODELLE MENÜBAUM 25

IHRE ERSTE ASTRONOMISCHE BEOBACHTUNG 26

Der Mond 26

TIPPS FÜR HIMMELSBEOBACHTUNG 26

Vergrößerung 26

Gesichtsfeld 26

Die Planeten 27

Deep-Sky-Objekte. 27

Witterungsbedingungen 27

Einen Beobachtungsplatz aussuchen. 28

Die beste Zeit zum Beobachten wählen 28

Auskühlen des Teleskops 28

Augen anpassen. 28

Astrobild 29

Ausrüstung für Deep-Sky Beobachtung 29

Starhopping 30

PFLEGE UND REINIGUNG DES TELESKOPS. 30

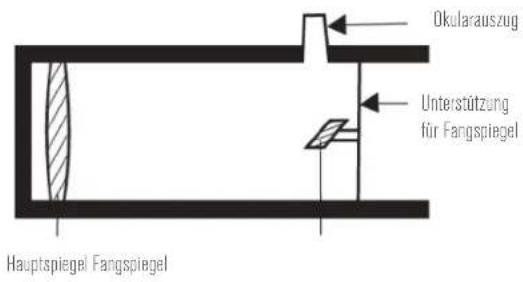

KOLLIMATION EINES NEWTON TELESKOPS. 30

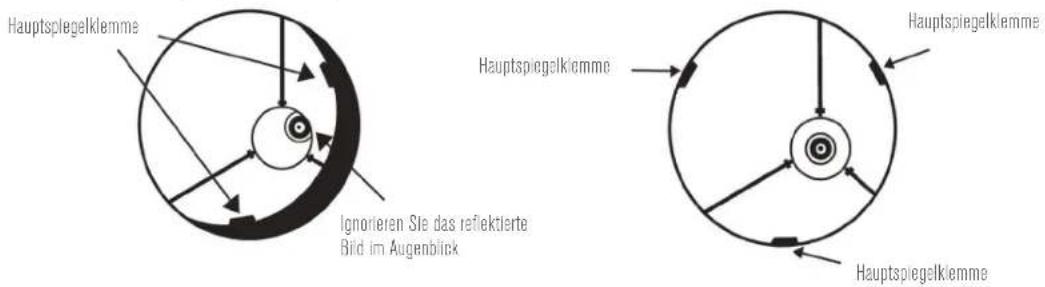

Ausrichtung des Fangspiegels 31

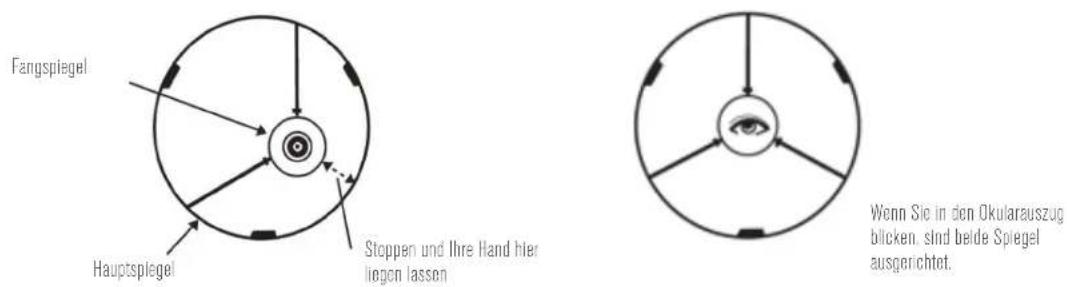

Ausrichtung des Hauptspiegels. 31

ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON CELESTRON 32

⚠️WARNHINWEIS BEI SONNENBEOBACHTUNG

• Niemals mit bloßem Auge oder mit einem Teleskop direkt in die Sonne schauen (außer bei Verwendung eines vorschriftsmäßigen Sonnenfilters). Es könnte zu permanenten und irreversiblen Augenschäden führen.
• Das Teleskop keinesfalls zur Projektion eines Sonnenbildes auf eine Oberfläche verwenden. Durch die interne Wärmebildung können das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden.
• Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brüchen dieser Instrumente führen. Dadurch könnte ungefiltertes Sonnenlicht ins Auge gelangen.
• Das Teleskop niemals unbeaufsichtigt lassen, wenn Kinder oder Erwachsene, die möglicherweise nicht mit den richtigen Betriebsverfahren Ihres Teleskops vertraut sind, gegenwärtig sind.

WAS IST IN DEM PAKET?

Wir empfehlen Ihnen, die Verpackung Ihres Teleskops aufzubewahren, um das Teleskop bei Nichtverwendung darin zu verstauen. Packen Sie es sorgfältig aus, da einige kleine Teile darunter sind. Überprüfen Sie anhand der untenstehenden Teileliste die Vollständigkeit aller Teile und Zubehörteile.

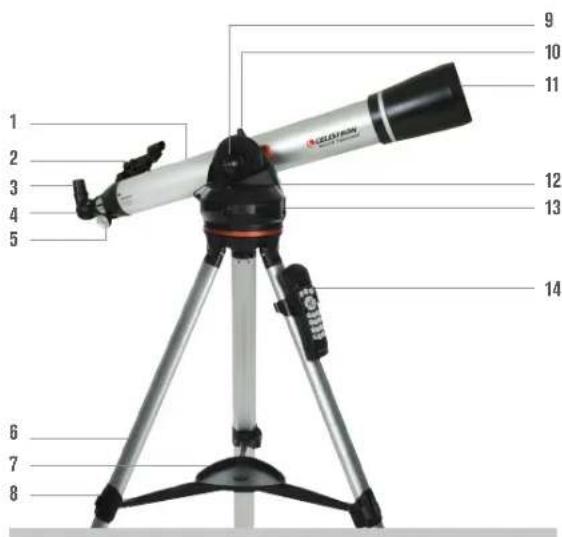

TEILELISTE

1 2 3 4 5 6 7 8 9 10 11 12 13 14

(80LCM Refraktor abgebildet)

1. Teleskoptubus
2. StarPointer® Sucherfernrohr
3. Okular
4. Zenitspiegel
5. Fokussierknopf
6. Stativ
7. Zubehörablage
8. Klemme für Stativbeinverlängerung
9. Höhenverriegelungsknopf
10. Teleskop-Befestigungsknopf
11. Objektivlinse
12. Computergestützte Montierung
13. An-/Ausschalter
14. Handsteuerung und Halter für die Handsteuerung

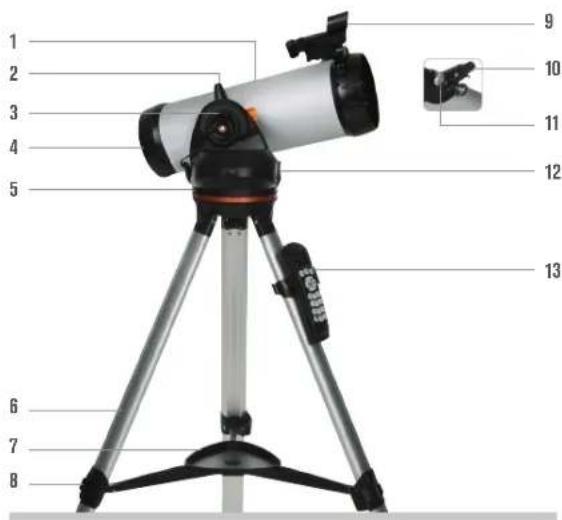

1 2 3 4 5 6 7 8 9 10 11 12 13

(114LCM Newton abgebildet)

1. Teleskoptubus
2. Teleskop-Befestigungsknopf
3. Höhenkupplungsknopf
4. Hauptspiegel
5. Computergestützte Montierung
6. Stativ
7. Zubehörablage
8. Klemme für Stativbeinverlängerung
9. StarPointer® Sucherfernrohr
10. Okular
11. Fokussierknopf
12. An-/Ausschalter
13. Handsteuerung und Halter für die Handsteuerung

ZUSAMMENBAU DES TELESKOPS

DAS STATIV

Das LCM-Stativ wird komplett zusammengebaut geliefert, sodass es schnell aufgestellt ist. Das Stativ aufbauen:

1. Nehmen Sie das Stativ aus der Verpackung.
2. Lösen Sie die Arretierhebel an jedem Bein, indem Sie den Hebel nach außen drehen. Ziehen Sie das Innenteil jedes Beins bis zur gewünschten Länge aus. Ziehen Sie die Arretierhebel fest, indem Sie die Hebel nach innen drehen, um alle Beine festzustellen.
3. Stellen Sie das Stativ aufrecht und ziehen Sie die Stativbeine auseinander, bis die Mittelstrebe einrastet.
4. Setzen Sie die Zubehörablage auf das Loch in der Mittelstrebe ausgerichtet auf das Schlüsselloch in der Mitte. Drehen Sie die AblagebisdiedreiKerbenrichtigsitzenunddieAblagesicherungen an den drei Armen der Mittelstrebe des Stativs einrasten.
5. Befestigen Sie den Handsteuerungshalter, indem Sie den Halter mit der quadratischen Plastiklasche nach oben positionieren und gegen das Stativbein drücken, bis er einrastet.

DIE COMPUTERGESTÜTZTE MONTIERUNG

Die computergesteuerte Montierung am Stativ anbringen:

1. Setzen Sie die motorisierte Montierung auf das Stativ, vergewissern Sie sich, dass die drei runden Füße auf den runden flachen Pads auf der Innenseite des Stativkopfs aufliegen.
2. Führen Sie die Befestigungsschraube unter dem Stativkopf in das Loch an der Unterseite der motorisierten Montierung und ziehen Sie mit der Hand fest, um den Montierung zu sichern.

Jetzt, da die Basis am Stativ befestigt ist, ist es eine gute Idee, die mitgelieferte Wasserwaage zu verwenden, um das Teleskop besser auszubalancieren:

1. Legen Sie die Wasserwaage auf die Oberseite der motorisierten Sockels.

2. Verstellen Sie die Stativbeine so bis die Libelle in der Wasserwaage ausgerichtet ist.

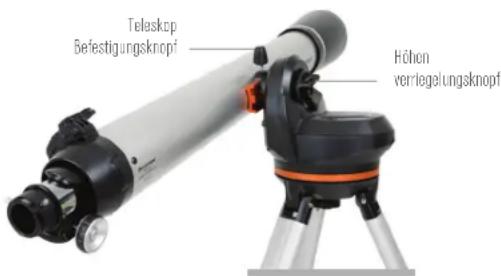

Anbringen des Teleskoptubus an der Montierung:

1. Lösen Sie den Höhenkupplungsknopf, indem Sie ihn gegen den Uhrzeigersinn drehen. Drehen Sie die Tubusklemme so, dass der Teleskop-Befestigungsknopf auf der Oberseite der Montageplattfom positioniert ist. Ziehen Sie den Höhenkupplungsknopf wieder an, indem Sie ihn im Uhrzeigersinn drehen, bis er fest sitzt. Nicht überdrehen.
2. Lösen Sie den Teleskop-Befestigungsknopf, indem Sie ihn gegen den Uhrzeigersinn drehen.
3. Schieben Sie die Schwalbenschwanz-Montagestange in die Rohrschelle. Vergewissern Sie sich, dass der Druck auf dem Teleskoptubus rechts oben ist, wenn der Tubus an der Basis befestigt ist.
4. Ziehen Sie den Teleskop-Befestigungsknopf wieder fest, indem Sie ihn im Uhrzeigersinn drehen, bis der Tubus fest auf der Montageplattform sitzt.

Ihr Teleskop ist komplett montiert und ist bereit, das Zubehör anzubringen.

Telaskop Befestigungsknopf Höhen verriegelungsknopf

DER ZENITSPIEGEL (Nur Refraktor Teleskop)

Der aufrechte Zenitspiegel auf der Rückseite des Refraktorteleskops reflektiert das Licht über einen kleines Prisma in einem Winkel von 90° und ermöglicht so eine bequemere Betrachtungsposition. Bei den meisten Teleskopen ist die Ansicht entweder auf dem Kopf stehend oder von links nach rechts seitenverkehrt. Der aufrechte Zenitspiegel korrigiert das Bild so, dass Sie ein zu 100% korrekt ausgerichtetes Bild haben, so ist Ihr Teleskop perfekt für das terrestrische Beobachten am Tage.

Den Zenitspiegel anbringen:

1. Nehmen Sie beide Kappen vom Zenitspiegel ab.
2. Lösen Sie die Feststellschrauben auf der Rückseite des Okularadapters und ziehen die kleine Staubabdeckung ab.
3. Setzen Sie den kleineren Tubus des Zenitspiegels in die Rückseite des Okularadapters ein und sichern diesen durch Festziehen der Feststellschrauben. Der Winkel des Zenitspiegels lässt sich beliebig einstellen, bevor Sie die Schrauben festziehen.

HINWEIS: Der aufrechte Zenitspiegel kann auf einem Newton Teleskop nicht fokussieren. Das Bild in einem Newtonschen Teleskop wird immer auf dem Kopf stehen.

Ihr Teleskop wird mit zwei Okularen geliefert. Das 25 mm wird eine geringe Vergrößerung mit einem mäßig weiten Sichtfeld vermitteln. Das 9 mm gibt Ihnen eine bessere Vergrößerung, aber ein schmaleres Gesichtsfeld. Zusätzliche Okulare können gekauft werden, um die Vergrößerung nach Ihrer Vorliebe erhöht oder verringert. Wenn Sie das erste Mal ein Objekt lokalisieren, ist das 25-mm-Okular das Beste, dann, wenn das Objekt zentriert ist, wechseln Sie auf das 9-mm-Okular, um es zu vergrößern.

Installation von Okularen in 60LCM und 80LCM Refraktor Teleskopen:

1. Lösen Sie die Stellschraube am offenen Ende des Zenitspiegels.
2. Setzen Sie das verchromte Ende des 25-mm-Okulars in den Zenitspiegel.
3. Ziehen Sie die Stellschrauben fest, um das Okular zu befestigen.
4. Um das schärfste Bild zu sehen, fokussieren Sie, indem Sie durch das Okular schauen und langsam die Fokussierknöpfe drehen, bis das Bild in schärfsten ist.

Installation von Okularen in 114LCM Newton Teleskopen:

1. Lösen Sie die Feststellschrauben am Ende des Okularauszugs und ziehen die kleine Staubabdeckung ab.
2. Setzen Sie das verchromte Ende des 25-mm-Okulars direkt in den Okularauszug.
3. Ziehen Sie die Feststellschraube, um das Okular zu fixieren, wieder fest.
4. Um das schärfste Bild zu sehen, fokussieren Sie, indem Sie durch das Okular schauen und langsam die Fokussierknöpfe drehen, bis das Bild in schärfsten ist.

Ihr Teleskop kommt mit einem StarPointer ^® Leuchtpunktsucher, das Sie als Zeigehilfsmittel verwenden werden, wenn Sie auf dem Teleskop ein Objekt anvisieren.

Sucherfernrohr installieren:

1. Lösen Sie die beiden Kreuzschlitzschrauben auf der Seite des Sucherfernrohrs und schieben die Klemme über die Schwalbenschwanzhalterung in der Nähe des Okularauszugs. Richten Sie den Sucher so aus, dass das große Fenster auf die Vorderseite des Teleskops gerichtet ist.
2. Sichern Sie das Sucherfernrohr, indem Sie die beiden-Kreuzschlitzschrauben anziehen. Diese Schrauben nicht überdrehen, nur dass sie gerade so fest sind, dass sie kein Spiel haben.
3. Entfernen Sie die kleine Kunststofflasche unter dem Batteriefachdeckel, indem Sie sie gerade herausziehen. Diese wurde angebracht, damit sich die Batterie während des Transports nicht versehentlich entlädt.

Batteryfach Aufwärts/Abwärts Anpassung Knapp

An-/Ausschalter
Links/Rechts Anpassung Knopf

DIE HANDSTEUERUNG

Die LCM Handsteuerung hat am Kabelende eine Steckverbindung wie eine Telefonbuchse.

Zum Anschluss mit dem Teleskop:

1. Suchen Sie den Handsteuerungsanschluss auf der Oberseite der computergestützten Montierung.
2. Stecken Sie den Stecker am Kabelende der Handsteuerung in den Anschluss bis er einrastet.
3. Setzen Sie den Handsteuerung weiter unten in seinen Halter am Stativbein. Um sie herauszunehmen, nach oben herausziehen.

Handsteuerung Port Netzschalter 12-V-Ausgang Akkufach Entregelungslasche

DAS TELESKOP EINSCHALTEN

Das LCM kann mit 8 mitgelieferten AA-Alkalibatterien oder einem optionalen 12 Volt Netzteil betrieben werden.

Einlegen der Batterien in das LCM:

1. Drücken Sie auf die Lasche an der Vorderseite des Akkufachs und entfernen Sie die Abdeckung.
2. Nehmen Sie vorsichtig den Akkuhalter aus dem Batteriefach.
3. Legen Sie 8 AA-Batterien (im Lieferumfang enthalten) in den Batteriehalter ein, passen Sie auf, dass die Batteriepolarität mit den Bezeichnungen am Batteriehalter übereinstimmen.
4. Setzen Sie den Akkuhalter wieder in das Akkufach zurück und schließen es mit der Abdeckung.
5. Stellen Sie den Netzschalter auf „On“ (Ein). Daraufhin sollte die LED des Netzschalters und der Handsteuerung aufleuchten.

HINWEIS: Wenn Sie die Batterien austauschen, achten Sie darauf, alle 8 Batterien gleichzeitig mit neuen Batterien zu ersetzen. Nie alte Batterien mit neuen Batterien mischen.

Akkufach Entriegelungslasche

Die LCM computergestützte Montierung wurde so konzipiert, dass sie mit der Handbedienung bewegt werden kann. Beim eingeschalteten Teleskop kann dies durch Drücken der Richtungstasten auf der Handsteuerung erfolgen. Sie können die Motorgeschwindigkeit durch Drücken der MOTOR SPEED-Taste ändern und dann eine Zahl von 1 bis 9 auswählen. Für die Erstinstallation sollten Sie die Motorgeschwindigkeit 5 beibehalten. Wenn Sie die Handsteuerung verwenden, um das Teleskop zu schwenken, sollte die Höhenkupplung angezogen werden.

Das Teleskop kann von Hand in der Höhenachse bewegt werden, aber nur, wenn die Höhenkupplung gelöst ist. Wenn Sie diese Kupplung nicht lösen und das Teleskop nach oben oder unten gezwungen wird, kann dies zu Motor- oder Zahnradschäden führen. Die Montierung hat keine Kupplung im Azimut (oder rechts und links). Es ist niemals sicher, das Teleskop von Hand nach links und rechts zu bewegen.

LEUCHTPUNKT-SUCHERFERNROHR AUSRICHTEN

Das Sucherfernrohr ist eines der wichtigsten Teile Ihres Teleskops. Es hilft Ihnen, Objekte zu suchen und im Okular zu zentrieren. Wenn Sie Ihr Teleskop zum ersten Mal zusammenbauen, müssen Sie das Sucherfernrohr auf die Hauptoptik des Teleskops ausrichten. Dies tun Sie am besten tagsüber*.

* SONNENSTRAHLEN-WARNHINWEIS! Versuchen Sie niemals, ohne einen geeigneten Sonnenfi Iter die Sonne durch ein Teleskop zu beobachten!

Nehmen Sie das Teleskop tagsüber mit nach draußen und suchen ein leicht erkennbares Objekt wie eine Straßenlaterne, ein Nummernschild oder ein Schild. Das Objekt sollte 400 Meter oder weiter entfernt sein.

2 20-mm-Okular Fokussierknöpfe

ZENTRIEREN SIE DAS ZIEL IM OKULAR

Schauen Sie mit dem unteren Okular durch das Teleskop. Schwenken Sie das Teleskop, bis das ausgewählte Objekt im Zentrum des Sichtfelds liegt. Ist das Bild unscharf, drehen Sie langsam an den Fokussierknöpfen, bis das Bild scharf wird.

HINWEIS: Das Bild in Ihrem Teleskop erscheint möglicherweise spiegelverkehrt. Dies ist bei einem astronomischen Teleskop völlig normal.

Wenn das Objekt in Ihrem 20 mm Okular zentriert ist, schauen Sie durch das Sucherfernrohr und suchen den roten Leuchtpunkt.

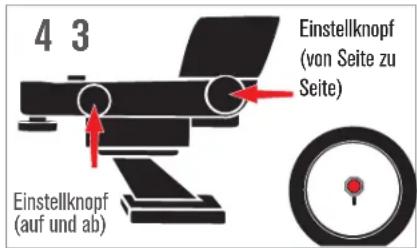

4 3 Einstellknopf (von Seite zu Seite) Einstellknopf (auf und ab)

SUCHERFERNROHR AUSRICHTEN

Ohne das Teleskop zu bewegen, verwenden Sie die beiden Einstellknöpfe, um den Sucher zu bewegen, bis er über demselben Objekt erscheint, das Sie im 20 mm Okular des Teleskops beobachten.

Es sollte keine Neuausrichtung erforderlich sein, es sei denn, es wird angestoßen oder fallen gelassen.

DAS TELESKOP BEDIENEN

HANDSTEUERUNG

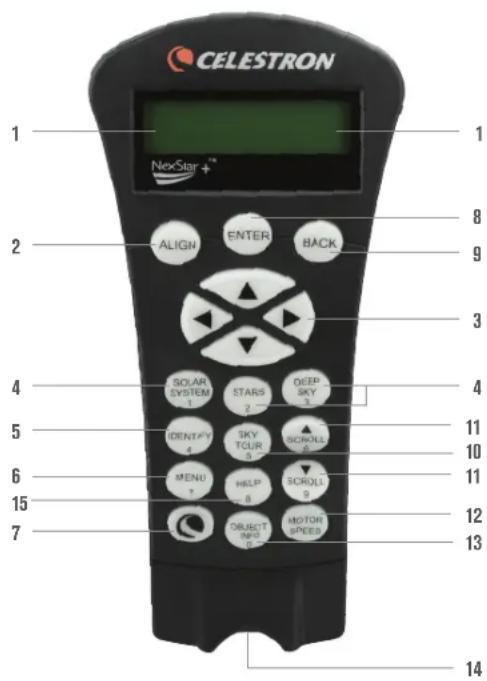

Die LCM Handsteuerung ist so konzipiert, um Ihnen sofortigen Zugriff auf alle Funktionen des Teleskop zu geben. Mit der automatischen Schwenkung auf über 4000 Objekte und den leicht verständlichen Menübeschreibungen, kann selbst ein Anfänger die Funktionsvielfalt in nur ein paar Beobachtungssessions meistern. Nachstehend finden Sie eine kurze Beschreibung der einzelnen Komponenten der LCM-Handsteuerung:

1. LCD (FLÜSSIGKRISTALLANZEIGE)-FENSTER:

Verfügt über ein vierzeiliges 18-Zeichen-Display mit roter Hintergrundbeleuchtung zur bequemen Betrachtung von Teleskopinformationen und Lauftext.

1. ALIGN-(AUSRICHTUNG): Weist die Handsteuerung an, mit dem Prozess der Ausrichtung des Teleskops zu beginnen.

2. RICHTUNGSTASTEN: Ermöglichen die vollständige Kontrolle der Montierung in jede Richtung. Verwenden Sie die Richtungstasten zur Zentrierung von Objekten im Okular oder um das Teleskop manuell zu schwenken.

3. KATALOGTASTEN: Auf der Handsteuerung ist eine Taste, die direkten Zugang zu den Katalogen in der 40000+ Objekte umfassenden Datenbank ermöglicht. Die Datenbank Ihres Teleskops enthält folgende Kataloge:

4. SONNENSYSTEM: Alle 7 Planeten unseres Sonnensystems und der Mond, Sonne und Pluto.

5. STERNE: Eine zusammengestellte Liste der hellsten Sterne, Doppelsterne, Variable Sterne und Asterismen.

6. DEEP SKY: Eine zusammengestellte Liste der schönsten Galaxien, Nebel und Cluster, sowie die kompletten Messier- und NGC-Objekte.

7. IDENTIFY (IDENTIFIZIEREN) Sucht die Datenbanken und zeigt den Namen und die Versatzdistanzen zu den nächsten passenden Objekten an.

CELESTRON 1 NexStar™ 2 ALIGN ENTER BACK 3 4 SOLAR SYSTEM STARS DEEP 1 2 3 IDENTIFY SKY SROLLS 4 TOUR 5 MENU HELP SROLLS 7 OBJECT MOTOR INFO SPEED 10 11 12 13 14

1. MENÜ: Zeigt die vielen Setup- und Utilities-Funktionen an, z. B. Nachführrate und benutzerdefinierte Objekte und viele andere.
2. OPTION (CELESTRON LOGO): Kann in Kombination mit anderen Tasten verwendet werden, um auf erweiterte Funktionen und Funktionen zuzugreifen.
3. ENTER (EINGABETASTE): Drücken von ENTER ermöglicht Ihnen die Auswahl der LCM-Funktionen, die Annahme von eingegebenen Parametern und Schwenken des Teleskops auf die angezeigten Objekte.
4. BACK: Durch Drücken von BACK (Zurück) verlassen Sie das aktuelle Menü und es wird der vorherige Menüpfad angezeigt. Durch wiederholtes Drücken von BACK gelangen Sie wieder zum Hauptmenü oder löschen versehentlich eingegebene Daten.
5. SKY TOUR: Aktiviert den Tour-Modus, der alle besten Objekte am Himmel auflistet und das Teleskop auf diese Objekte schwenkt.
6. SCROLLTASTEN: Diese Tasten dienen zum Auf- und Abscrollen in den Menülisten. Ein Doppelpfeilsymbol auf der rechten Seite des LCD zeigt an, dass die Scrolltasten verwendet werden können, um zusätzliche Informationen anzuzeigen.
7. MOTOR SPEED (MOTORGESCHWINDIGKEIT): Ändert die Geschwindigkeit der Motoren, wenn die Richtungstasten gedrückt werden.
8. OBJEKT INFO: Zeigt Koordinaten und nützliche Informationen über Objekte, die aus der Datenbank ausgewählt wurden, an.
9. INPUT JACK (EINGANGSBUCHSE): Ermöglicht Ihnen, Ihr Teleskop an einen Computer für die Verwendung mit Softwareprogrammen für Punkt- und Klickschwenkbarkeit und Aktualisierung der Firmware über PC, anzuschließen.

BEDIENUNG DER HANDSTEUERUNG

Dieser Abschnitt beschreibt die grundlegenden Handsteuerungsfunktionen, die zum Betrieb des LCM-Teleskops erforderlich sind.

AUSRICHTUNG MENÜ

Damit das LCM-Teleskop präzise auf Objekte im Himmel zeigen kann, muss es zuerst auf bekannte Positionen (Sterne) im Himmel ausgerichtet werden. Mit diesen Daten kann das Teleskop ein Modell des Himmels erstellen, das dann zur Lokalisierung von Objekten mit bekannten Koordinaten verwendet wird. Es gibt viele Möglichkeiten, um das LCM-Teleskop mit dem Himmel auszurichten, je nach den Informationen, die vom Benutzer bereitgestellt werden können:

• SkyAlign (Himmelsausrichtung) funktioniert durch die Ausrichtung auf drei beliebige helle Sterne oder Planeten am Himmel.
• Auto Two Star Align (Automatische Zwei-Stern-Ausrichtung) zeigt eine Liste der sichtbaren Planeten und den Mond), die zur Verfügung stehen, um das Teleskop auszurichten.
• Two Star Align (Zwei-Stern-Ausrichtung) verwendet die eingegebenen Zeit-/Ortsinformationen und lässt den Benutzer auswählen, auf welche zwei Ausrichtungssterne das Teleskop automatisch schwenkt.
• One Star Align (Ein-Stern-Ausrichtung) verwendet die eingegebenen Zeit-/Ortsinformationen und lässt den Benutzer den Ausrichtungsstern wählen. Es ist das schnellste Ausrichtverfahren, jedoch auf Kosten von weniger präziser Ausrichtung.
• Solar System Align (Sonnensystemausrichtung) zeigt eine Liste der sichtbaren (Planeten und den Mond), die zur Verfügung stehen, um das Teleskop auszurichten.

HINWEIS: Es gibt zwei weitere Ausrichtungsmethoden, die in der Handsteuerung - EQ Nord und EQ Süd - gezeigt werden, aber diese gelten nur für eine Alt Azimut-Montierung, bei der das Teleskop an einem äquatorialen Keil befestigt wird. Die LCM Montierung verfügt nicht über diese Fähigkeit,.

SKYALIGN

SkyAlign ist die einfachste Methode, um das Teleskop auszurichten und für Beobachtungen einsatzbereit zu machen. Selbst wenn Sie keinen einzigen Stern im Himmel kennen, ist das LCM-Teleskop in Minutenschnelle durch Angabe von grundlegenden Informationen wie Datum, Uhrzeit und Ort ausgerichtet. Dann müssen Sie nur noch mit dem Teleskop drei beliebige helle Himmelsobjekte anvisieren. Da Sky Align keine Kenntnis des Nachthimmels voraussetzt, brauchen Sie die Namen der Sterne, die Sie anvisieren, nicht zu kennen. Sie können sogar einen Planeten oder den Mond auswählen. Das LCM-Teleskop ist dann bereit, beliebige Objekte in der 4000+ Objekte umfassenden Datenbank aufzufinden und zu verfolgen. Bevor das Teleskop ausgerichtet werden kann, sollte es an einem Standort im Freien mit allen aufgesetzten Zubehörteilen (Okular, Zenitspiegel und Sucherfernrohr) aufgestellt werden und den Objektivdeckel abnehmen, wie es im Abschnitt „Zusammenbau“ der Bedienungsanleitung beschrieben ist. Mit SkyAlign anfangen:

1. Schalten Sie das LCM-Teleskop ein, indem Sie den Schalter an der Seite der Montageplattform auf die Position „On“ (Ein) stellen. Nach dem Einschalten erscheint auf der Handsteuerung: LCM bereit (LCM Ready) Drücken Sie Eingabetaste (ENTER), um Sky Align zu wählen. Durch Drücken der ALIGN-Taste werden die anderen Ausrichtungsoptionen und der Scrolling-Text umgangen und SkyAlign fängt automatisch an.
2. Nach der Auswahl von Sky Align wird auf der Handsteuerung „Wenn OK: Enter“ (Enter if OK), „Editieren: UNDO“ (Undo to edit) und „Gespeicherter Ort“ (Saved Site) angezeigt. Unten in der LCD-Anzeige erscheint entweder die aktuelle Uhrzeit oder die Uhrzeit der letzten Teleskopnutzung. Da Sie das LCM jetzt zum ersten Mal verwenden, drücken Sie UNDO (Zurück), um die aktuellen Zeit-/Ortsinformationen einzugeben.

Die Anzeige der Handsteuerung fordert nun die folgenden Informationen an:

• Location- (Ort) Die Handsteuerung zeigt eine Liste von Städten zur Auswahl an. Wählen Sie die Stadt aus der Datenbank aus, die Ihrer aktuellen Beobachtungsposition am nächsten ist. Die von Ihnen ausgewählte Stadt wird in der Handsteuerung gespeichert, sodass diese bei der nächsten Ausrichtung automatisch angezeigt wird. Wenn Sie andererseits die exakten Längen- und Breitenangaben Ihrer Beobachtungsposition kennen, können diese direkt in die Handsteuerung eingegeben und auch für die Zukunft gespeichert werden. Eine Stadt auswählen:
• Verwenden Sie die Oben- und Unten-Scrolltasten, um eine Auswahl zwischen Städtdatenbank (City Database) und Benutzerdefinierter Ort (Custom Site) zu treffen. "City Database" ermöglicht Ihnen die Auswahl der Ihrem Beobachtungsort nächstgelegenen Stadt aus einer Liste von internationalen oder US-amerikanischen Orten. "Custom Site" ermöglicht Ihnen die Eingabe der genauen geografischen Länge und Breite Ihres Beobachtungsorts. Wählen Sie Städtdatenbank und drücken auf ENTER.
• Die Handsteuerung ermöglicht Ihnen die Auswahl aus US-amerikanischen oder internationalen Orten. Für eine Auflistung US-amerikanischer Standorte nach Staat und anschließend nach Stadt, auf ENTER drücken, während Vereinigte Staaten angezeigt wird. Für internationale Standorte die Aufwärts- oder Abwärts-Scrolltasten verwenden, um International auszuwählen und anschließend auf ENTER drücken.
• Verwenden Sie die Oben- und Unten-Scrolltasten, um Ihren aktuellen Bundesstaat (oder Land, falls „International“ gewählt wurde) aus der alphabetischen Liste auszuwählen, und drücken dann auf ENTER.

• Verwenden Sie die Oben- und Unten-Scrolltasten, um die Ihrem Standort nächstgelegene Stadt aus der angezeigten Liste auszuwählen, und drücken dann auf ENTER.

• Time (Zeit)- Geben Sie die aktuelle Uhrzeit für Ihren Bereich ein. Sie können entweder die lokale Uhrzeit (d. h. 8:00) oder die Zeit im 24-Stunden-Format eingeben (d. h. 20:00).

• Wählen Sie PM oder AM. Wenn die militärische Uhrzeit eingegeben wurde, überspringt die Handsteuerung diesen Schritt.
• Wählen Sie zwischen Standardzeit oder Sommerzeit. Verwenden Sie die Pfeiltasten nach oben und unten (Tastenfeld 6 oder 9), um zwischen den Tasten zu wechseln.
• Wählen Sie die Zeitzone aus, von der aus Sie Beobachtungen durchführen. Verwenden Sie erneut die Pfeiltasten nach oben und unten (Tastenfeld 6 oder 9), um durch die Auswahl zu blättern Nähere Informationen zur Zeitzone enthält die Zeitzonenkarte im Anhang dieses Handbuchs.
• Datum- Geben Sie Monat, Tag und Jahr Ihrer Beobachtungssitzung ein. Die Anzeige auf dem Display lautet: MM/TT/JJ.
• Wenn falsche Informationen in die Handsteuerung eingegeben wurden, wird die UNDO-Taste als Rücktaste fungieren, sodass der Benutzer erneut Informationen eingeben kann.
• Wenn Ihr Teleskop das nächste Mal ausgerichtet wird, zeigt die Handsteuerung automatisch den letzten Standort an (entweder eine Stadt oder Längengrad/Breitengrad) Auf ENTER drücken, um diese Parameter zu übernehmen, wenn Sie weiterhin zutreffen. Durch Drücken der UNDO-Taste können Sie zurückgehen und einen neuen Stadtstandort oder Längengrad/Breitengrad auswählen.
• Verwenden Sie die Pfeiltasten auf der Handsteuerung, um das Teleskop zu einem beliebigen hellen Himmelsobjekt am Himmel zu schwenken (bewegen). Richten Sie das Objekt mithilfe des roten Punkts des Sucherfernrohrs aus und drücken Sie auf ENTER.
• Wenn das Sucherfernrohr richtig mit dem Teleskoptubus ausgerichtet wurde, sollte der Ausrichtungsstern jetzt im Sichtfeld des Okulars zu sehen sein. Die Handsteuerung fordert Sie auf, den hellen Ausrichtungsstern in der Mitte des Okulars zu zentrieren und die ALIGN-Taste zu drücken. Damit wird der Stern als erste Ausrichtungsposition angenommen. (Die Schwenkrate des Motors braucht nicht nach jedem Ausrichtungsschritt eingestellt zu werden. Das LCM-Teleskop wählt automatisch die beste Schwenkrate zur Ausrichtung von Objekten im Sucherfernrohr und Okular aus.)
• Für das zweite Ausrichunggsobjekt wählen Sie jetzt einen hellen Stern oder Planeten, der möglichst weit vom ersten Ausrichtungsobjekt entfernt ist. Zentrieren Sie das Objekt wieder mithilfe der Pfeiltasten im Sucherfernrohr und drücken auf ENTER. Auf die ALIGN-Taste drücken, nachdem das Objekt im Okular zentriert wurde.
• Wiederholen Sie den Prozess für den dritten Ausrichtungsstern. Wenn das Teleskop auf die letzten Sterne ausgerichtet ist, lautet das Display "Match Bestätigt". Drücken Sie UNDO, um die Namen der drei hellen Objekte anzuzeigen, auf die die Ausrichtung stattfand, oder drücken Sie ENTER, um diese drei Objekte zur Ausrichtung zu akzeptieren. Jetzt sind Sie bereit, Ihr erstes Objekt zu finden.

TIPPS ZUR VERWENDUNG VON SKYALIGN

Beachten Sie die folgenden Ausrichtungsrichtlinien, um SkyAlign so einfach und genau wie möglich zu machen.

• Achten Sie darauf, dass das Stativ vor Beginn der Ausrichtung ausbalanciert ist. Zusammen mit einem ausbalancierten Stativ helfen die Uhrzeit-/Ortsinformationen, die verfügbaren hellen Sterne und Planeten über dem Horizont besser vorherzusagen.
• Denken Sie daran, Sterne zum Ausrichten auszuwählen, die so weit wie möglich im Himmel voneinander entfernt sind. Sie erzielen die besten Ergebnisse, wenn Sie sicherstellen, dass der dritte Alignment-Stern nicht auf der geraden Linie zwischen den ersten beiden Sternen liegt. Das könnte zu einer Fehlausrichtung führen.
• Machen Sie sich keine Gedanken darüber, dass Sie bei der Auswahl von Ausrichtungsobjekten Planeten und Sterne verwechseln könnten. SkyAlign funktioniert mit den vier hellsten Planeten (Venus, Jupiter, Saturn und Mars) sowie dem Mond. Außer Planeten bietet die Handsteuerung über 80 helle Alignment-Sterne zur Auswahl an (Magnitude bis zu 2,5).
• SkyAlign kann nur in seltenen Fällen nicht feststellen, welche drei Alignment-Objekte zentriert wurden. Das passiert manchmal, wenn ein heller Planet oder der Mond in der Nähe von einem der helleren Sterne vorbeizieht. In solchen Situationen ist es am besten, das Alignment mit einem dieser Objekte nach Möglichkeit zu vermeiden.
• Achten Sie darauf, dass Sie die Objekte mit den gleichen abschließenden Bewegungen wie die Richtung des GoTo-Ansatzes (GoTo Approach) zentrieren. Wenn zum Beispiel das Teleskop normalerweise ein GoTo abschließt, während das Vorderteil des Teleskops nach rechts und oben bewegt wird, sollten Sie alle drei Alignment-Objekte im Okular mithilfe der Rechts- und Oben-Pfeiltasten zentrieren (die Up/Down-Pfeiltasten werden bei Schwenkraten von 6 oder darunter umgekehrt). Die Annäherung an den Stern aus dieser Richtung bei Betrachtung durch das Okular eliminiert einen großen Teil des Getriebespiels und stellt ein Alignment größter Präzision sicher.

AUTOMATISCHE ZWEI-STERN-AUSRICHTUNG

Genau wie beim Sky Align-Verfahren müssen auch bei der Automatischen Zwei-Stern-Ausrichtung (Auto Two-Star Align) alle notwendigen Zeit-/Ortsinformationen eingegeben werden. Nach Eingabe dieser Informationen fordert die Handsteuerung Sie auf, einen bekannten Stern im Himmel auszuwählen und mit dem Teleskop anzuvisieren. Das LCM hat jetzt alle Informationen, die es benötigt, um automatisch einen zweiten Stern auszuwählen, der die bestmögliche Ausrichtung sicherstellen wird. Nach der Auswahl schwenkt das Teleskop automatisch auf diesen zweiten Ausrichtungsstern, um die Ausrichtung abzuschließen. Befolgen Sie die nachstehenden Schritte zur Teleskop-Ausrichtung, während das LCD-Teleskop draußen aufgestellt ist, alle Zubehörteile angebracht sind und das Stativ ausbalanciert ist.

1. Sobald das LCM eingeschaltet ist, drücken Sie ENTER, um mit der Ausrichtung zu beginnen.
2. Verwenden Sie die Aufwärts-/Abwärts-Scrolltasten (Tastenfeld 6 oder 9), um Auto Two-Star Align auszuwählen, und drücken dann auf ENTER.
3. Die Handsteuerung zeigt die letzten Zeit- und Ortsinformationen, die in die Handsteuerung eingegeben wurden, an. Sie können mithilfe der Aufwärts- und Abwärtstasten durch die Angaben blättern. Drücken Sie ENTER, um die aktuellen Informationen anzunehmen, oder drücken Sie Rückgängig (UNDO), um die Informationen manuell zu bearbeiten (siehe Abschnitt „Sky Align“ für detaillierte Anweisungen zur Eingabe von Zeit-/Ortsinformationen).
4. Das Display fordert Sie jetzt zur Auswahl eines hellen Sterns aus der auf der Handsteuerung angezeigten Liste auf. Verwenden Sie die nach Aufwärts-/Abwärts-Tasten, um zum gewünschten Stern zu scrollen und drücken dann auf ENTER.
5. Verwenden Sie die Pfeiltasten, um das Teleskop zum ausgewählten Stern zu schwenken. Zentrieren Sie den Stern im Sucherfernrohr und drücken Sie auf ENTER. Zentrieren Sie den Stern im Okular und drücken auf ENTER.
6. Auf der Grundlage dieser Informationen zeigt das LCM automatisch den am besten geeigneten zweiten Ausrichtungsstern an, der sich über dem Horizont befindet. Drücken Sie auf ENTER, um das Teleskop automatisch zum angezeigten Objekt zu schwenken. Wenn Sie aus irgendeinem Grund diesen Stern nicht auswählen möchten (beispielsweise weil er sich hinter einem Baum oder Gebäude befindet), haben Sie die folgenden Möglichkeiten:
7. UNDO drücken, um den am nächstbesten geeigneten Stern zum Ausrichten auszuwählen.
8. Die Aufwärts-/Abwärts-Scrolltasten verwenden, um einen beliebigen gewünschten Stern aus der gesamten Liste der verfügbaren Sterne manuell auszuwählen.

Nach Abschluss des Schwenkvorgangs werden Sie auf dem Display aufgefordert, die Pfeiltasten zu verwenden, um den ausgewählten Stern mit dem roten Punkt des Sucherfernrohrs auszurichten. Wenn dieser im Sucher zentriert ist, können Sie auf ENTER drücken. Nun hilft Ihnen die Anzeige dabei, den Stern im Sichtfeld des Okulars zu zentrieren. Wenn der Stern zentriert ist, auf ALIGN (Ausrichten) drücken, um diesen Stern als zweiten Ausrichtungsstern zu übernehmen. Wenn das Teleskop auf beide Sterne ausgerichtet wurde, zeigt das Display Ausrichtung erfolgreich (Align Success) an, und Sie können jetzt Ihr erstes Objekt beobachten.

ZWEI-STERN-AUSRICHTUNG

Bei der Zwei-Stern-Ausrichtung (Two-Star-Alignment-Methode) muss der Benutzer die Positionen von zwei hellen Sternen kennen, um das LCM präzise mit dem Himmel auszurichten und um dann Objekte zu suchen. Hier ist ein Überblick über das Zwei-Stern-Ausrichten:

1. Sobald das LCM eingeschaltet ist, wählen Sie mit den Aufwärts-/Abwärts-Richtungstasten die Option Zwei-Stern-Ausrichtung aus und drücken auf ENTER.
2. Drücken Sie ENTER, um die auf dem Display angezeigten Zeit-/Ortsinformationen anzunehmen, oder drücken Sie UNDO, um neue Informationen einzugeben.
3. Die Meldung SELECT STAR 1 (1. STERN WÄHLEN) erscheint in der oberen Zeile des Displays . Mithilfe der Aufwärts- und Abwärts-Scrolltasten den ersten Stern für die Ausrichtung auswählen. Drücken Sie auf ENTER.
4. Das LCM fordert Sie auf, den ausgewählten Ausrichtungsstern im Okular zu fokussieren. Benutzen Sie die Richtungspfeiltasten, um das Teleskop auf den Ausrichtungsstern zu schwenken und diesen vorsichtig im Sucherfernrohr zu zentrieren. Wenn er zentriert ist, drücken Sie ENTER.
5. Dann wenn der Stern im Okular fokussiert ist, auf ALIGN drücken. Für ein präzises Zentrieren des Ausrichtungssterns im Okular können Sie die Schwenkrate des Motors für ein feineres Zentrieren verringern. Das erfolgt durch Drücken der Taste MOTOR SPEED auf der Handsteuerung, gefolgt von der Auswahl der Zahl, die der gewünschten Geschwindigkeit entspricht. (9 = schnellste, 1 = langsamste).
6. Das LCM fordert Sie dann auf, einen zweiten Ausrichtungsstern auszuwählen, zu zentrieren und die ALIGN-Taste zu drücken. Es ist am Besten, weit voneinander entfernte Ausrichtungssterne auszuwählen. Sterne mit einem Abstand von 40° bis 60° gewährleisten eine präzisere Ausrichtung als näher beieinander liegende Sterne.

Nach der abgeschlossenem Ausrichtung des zweiten Sterns wird auf dem Display „Ausrichtung erfolgreich“ (Align Successful) angezeigt und Sie sollten nun hören, wie sich die Nachführmotoren einschalten und die Nachführung beginnt.

EIN-STERN-AUSRICHTUNG

Die Ein-Stern-Ausrichtung fordert Sie zur Eingabe derselben Daten auf, die auch für die Zwei-Stern-Ausrichtung nötig wären. Aber anstatt zur Zentrierung und zur Ausrichtung auf zwei Ausrichtungssterne zu schwenken, verwendet LCM nur einen Stern zur Modellierung des Himmels auf Grundlage der angegebenen Informationen. Das ermöglicht Ihnen, in etwa auf die Koordinaten von hellen Objekten, wie z. B. Mond und Planeten, zuzuschwenken, und gibt LCM die erforderlichen Informationen, Objekte im Altazimut-Modus in jedem Teil des Himmels zu verfolgen. One-Star Align ist nicht dazu gedacht, zur präzisen Auffindung von kleinen oder schwachen Deep-Sky-Objekten oder zur präzisen Nachführung von Objekten für Fotozwecke verwendet zu werden. Die Ein-Stern-Ausrichtung verwenden:

1. Wählen Sie One-Star Align aus den Ausrichtungsoptionen aus.
2. Drücken Sie ENTER, um die auf dem Display angezeigten Zeit-/Ortsinformationen anzunehmen, oder drücken Sie UNDO, um neue Informationen einzugeben.
3. Die Meldung SELECT STAR 1 (1. STERN WÄHLEN) erscheint in der oberen Zeile des Displays. Mithilfe der Aufwärts- und Abwärts-Scrolltasten den ersten Stern für die Ausrichtung auswählen. Drücken Sie auf ENTER.
4. Das LCM fordert Sie auf, den ausgewählten Ausrichtungsstern im Okular zu fokussieren. Benutzen Sie die Richtungspfeiltasten, um das Teleskop auf den Ausrichtungsstern zu schwenken und diesen vorsichtig im Sucherfernrohr zu zentrieren. Wenn er zentriert ist, drücken Sie ENTER.
5. Dann wenn der Stern im Okular fokussiert ist, auf ALIGN drücken.
6. Nach erfolgter Positionierung modelliert das LCM den Himmel auf Grundlage dieser Informationen und zeigt auf dem Display „Alignment erfolgreich“ (Align Successful) an.

HINWEIS: Nach erfolgtem Ein-Stern-Ausrichtung können Sie die Ra-Alignment-Funktion (weiter unten in diesem Abschnitt) verwenden, um die Zeigepräzision des Teleskops zu verbessern.

SONNENSYSTEM-AUSRICHTUNG

Die Sonnensystemausrichtung (Solar System Align) ist für eine hervorragenden Nachführung und GoTo-Leistung ausgelegt. Es werden Sonnensystemobjekte (Sonne, Mond und Planeten) zur Ausrichtung des Teleskops mit dem Himmel verwendet. Solar System Align eignet sich gut, um das Teleskop für Beobachtungen am Tage auszurichten und es ist auch ein schnelles Verfahren zum Ausrichten des Teleskops für nächtliche Beobachtungen.

Schauen Sie weder mit bloßem Auge noch durch ein Teleskop direkt in die Sonne (es sei denn, Sie verfügen über einen geeigneten Sonnenfilter). Permanente und irreversible Augenschäden können daraus resultieren.

1. Wählen Sie Solar System Align aus den Ausrichtungsoptionen aus.
2. Drücken Sie ENTER, um die auf dem Display angezeigten Zeit-/Ortsinformationen anzunehmen, oder drücken Sie UNDO, um neue Informationen einzugeben.
3. Die Meldung „OBJEKT WÄHLEN“ (SELECT OBJECT) erscheint in der oberen Zeile des Displays. Wählen Sie mithilfe der Aufwärts- und Abwärts-Scrolltasten das Tages-Objekt (Planet, Mond oder Sonne), an dem Sie ausrichten möchten. Drücken Sie auf ENTER.
4. Nun fordert das LCM Sie auf, das ausgewählte Ausrichtungsobjekt im Okular zu zentrieren. Benutzen Sie die Richtungspfeiltasten, um das Teleskop auf das Ausrichtungsobjekt zu schwenken und diesen vorsichtig im Sucherfernrohr zu zentrieren. Wenn er zentriert ist, drücken Sie ENTER.
5. Zentrieren Sie das Objekt schließlich im Okular und drücken auf ALIGN.

Nach erfolgter Positionierung modelliert das LCM-Teleskop den Himmel auf der Grundlage dieser Informationen und zeigt „Alignment erfolgreich“ (Align Successful) an.

Die Auswahl der Sonne

Aus Sicherheitsgründen wird die Sonne nicht in den benutzerdefinierten Objektlisten der Handsteuerung angezeigt, außer wenn sie im „Utilities“ Menu aktiviert wird. Um die Anzeige der Sonne auf der Handsteuerung zu ermöglichen, gehen Sie folgendermaßen vor:

1. Drücken Sie die UNDO-Taste, bis „LCM bereit“ (LCM Ready) auf der Anzeige erscheint.
2. Drücken Sie die MENU-Taste und wählen Sie mit den Aufwärts-/Abwärts-Tasten die Option Utilities Menü. Drücken Sie auf ENTER.
3. Verwenden Sie die Aufwärts-/Abwärts-Tasten, um das Sun Menu auszuwählen und drücken ENTER.
4. Drücken Sie erneut auf ENTER, um zu erlauben, dass die Sonne im Display der Handsteuerung erscheint.

Die Anzeige der Sonne kann mit dem gleichen Verfahren, wie oben beschrieben, verhindert werden. Um die Zeigegenauigkeit des Teleskops zu erhöhen, können Sie, wie oben beschrieben, die Funktion Erneut Ausrichten verwenden.

NEUAUSRICHTUNG (RE-ALIGNMENT)

Das LCM hat eine Re-Alignment-Funktion (Neuausrichtung), die Ihnen ermöglicht, einen der beiden ursprünglichen Ausrichtungssterne durch einen neuen Stern oder ein neues Himmelsobjekt zu ersetzen. Dies kann unter mehreren Umständen nützlich sein:

• Wenn Sie über einen Zeitraum von einigen Stunden Beobachtungen durchführen, stellen Sie möglicherweise fest, dass Ihre ursprünglichen beiden Alignment-Sterne beträchtlich in westlicher Richtung abgedriftet sind. (Denken Sie daran, dass die Sterne sich mit einer Geschwindigkeit von 15 Grad pro Stunde bewegen. Eine Ausrichtung anhand eines neuen Sterns in einem östlichen Himmelsteil wird Ihre Zeigegenauigkeit erhöhen, insbesondere für Objekte in diesem Himmelssektor.
• Wenn Sie Ihr Teleskop mit der One-Star-Align-Methode ausgerichtet haben, können Sie die Neuausrichtungs -Funktion verwenden, um ein Alignment mit einem zusätzlichen Objekt im Himmel durchzuführen. Dadurch wird die Zeigegenauigkeit Ihres Teleskops erhöht, ohne dass zusätzliche Daten eingegeben werden müssen.

Einen bestehenden Ausrichtungsstern durch einen neuen Ausrichtungsstern ersetzen:

1. Wählen Sie den gewünschten Stern (oder das gewünschte Objekt) aus der Datenbank und schwenken Sie darauf zu.
2. Zentrieren Sie das Objekt vorsichtig im Okular.
3. Sobald es zentriert ist, drücken Sie die UNDO-Taste, bis Sie sich im Hauptmenü befinden.
4. Wenn LCM bereit (LCM Ready) angezeigt wird, auf die ALIGN-Taste auf der Handsteuerung drücken.
5. Sie werden dann auf dem Display gefragt, welchen Stern Sie ersetzen möchten.
6. Verwenden Sie die Aufwärts-/Abwärts-Tasten, um die zu ersetzenden Ausrichtungssterne auszuwählen und drücken dann auf ENTER. Es ist normalerweise am besten, den am dichtesten beim neuen Objekt gelegenen Stern zu ersetzen. Dadurch werden Ausrichtungssterne im Himmel ausgeschlossen. Wenn Sie eine der Ein-Objekt-Ausrichtungsverfahren verwendet haben, ist es immer am besten, das „nicht zugewiesene“ Objekt durch ein tatsächliches Objekt zu ersetzen.
7. Drücken Sie auf ALIGN, um Änderungen vorzunehmen.

OBJEKTKATALOGE

AUSWAHL EINES OBJEKTS

Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem beliebigen Katalog in der LCM-Datenbank auswählen. Die Handsteuerung hat für jeden der Kataloge in der Datenbank eine zugewiesene Taste.

FÜR PLANETEN

1. Drücken Sie die SOLAR SYSTEM -Taste (Tastenfeld Nr.1).
2. Verwenden Sie die Aufwärts-/Abwärts-Scrolltasten (Tastenfeld Nr.6 oder Nr.9, nicht die Aufwärts-/Abwärts-Richtungstasten), um durch die Liste des Sonnensystems zu blättern.
3. Drücken Sie ENTER und das Teleskop wird auf das Objekt geschwenkt.

FÜR STERNE

1. Drücken Sie die STAR S-Taste (Tastenfeld Nr.2).
2. Verwenden Sie die Aufwärts-/Abwärts-Scrolltasten (Tastenfeld Nr. 6 oder Nr. 9, nicht die Aufwärts-/Abwärts-Richtungstasten), um durch die Liste der Kategorien zu blättern, die das Objekt enthält, das Sie sehen möchten, und drücken Sie ENTER. Für die Sterne haben Sie die Wahl unter den Sternen mit Eigennamen, SAO Katalog, veränderliche Sterne, Asterismen, Konstellationen und Doppelsterne.
3. Verwenden Sie die Aufwärts-/Abwärts SCROLL Tasten, um das gewünschte Objekt auszuwählen und drücken auf ENTER. Das Teleskop wird zu dem Objekt geschwenkt.
4. Beim SAO-Katalog müssen Sie für einen SAO-Stern nur die ersten vier Ziffern der sechsstelligen SAO-Nummer des Objekts eingeben. Sobald die ersten vier Ziffern eingegeben sind, listet die Handsteuerung automatisch alle verfügbaren SAO-Objekte auf, die mit diesen Zahlen beginnen. Verwenden Sie die Navigationstasten, um die Liste der verfügbaren SAO-Objekte mit diesem Präfix zu navigieren und wählen Sie das gewünschte Objekt mit ENTER.

FÜR DEEP-SKY OBJEKTE

1. Drücken Sie die DEEP SKY -Taste (Tastenfeld Nr. 3).
2. Verwenden Sie die Aufwärts-/Abwärts-Scrolltasten (Tastenfeld Nr.6 oder Nr.9, nicht die Aufwärts-/Abwärts-Richtungstasten), um durch die Liste der Kategorien zu blättern, die das Objekt enthält, das Sie sehen möchten, und drücken Sie ENTER. Sie haben die Wahl unter Objekten mit Eigennamen, NGC Katalog, Caldwell Katalog und Messier Katalog.
3. Für Objekte mit Eigennamen, verwenden Sie die Aufwärts-/Abwärts SCROLL Tasten, um das gewünschte Objekt auszuwählen und drücken auf ENTER. Das Teleskop wird zu dem Objekt geschwenkt.
4. Wenn Sie die NGC-, Caldwell- oder Messier-Kataloge ausgewählt haben, geben Sie nun die Katalognummer im Tastenfeld ein und drücken Sie ENTER, um zu Ihrem Ziel zu schwenken.

HINWEIS: Die Handsteuerung zeigt nur Objekte an, die sich über Ihrem Horizont befinden. Objekte, die unterhalb des Horizonts liegen, werden aus den Listen gefiltert, sodass Sie Ihre Zeit nicht verschwenden, um nach Objekten zu suchen, wo das Teleskop nach unten zeigen würde. Sie können diesen Vorgang ändern und den Horizont unterschreiten, indem Sie die Einstellungen in den Slew Limit- und Filterlimit-Menüs ändern, die später in der Bedienungsanleitung behandelt werden.

OBJEKTINFORMATIONEN ANZEIGEN

Sobald das gewünschte Objekt auf dem Handsteuerungsdisplay angezeigt wird, können Sie die Taste OBJECT INFO drücken. Dies gibt Ihnen nützliche Informationen über das ausgewählte Objekt wie Größe, Konstellation und faszinierende Fakten über viele der helleren und populäreren Objekte in der Datenbank.

Objektinformationen können Sie ohne eine Sternausrichtung erhalten. Nachdem das Teleskop eingeschaltet ist, können Sie durch Drücken einer beliebigen Katalogtaste durch die Objektlisten blättern oder Katalognummern eingeben und die Informationen über das Objekt wie oben beschrieben öffnen.

SKY TOUR-MODUS

Wenn Sie nicht sicher sind, welche Objekte Sie suchen sollen, enthält das LCM eine Himmelstour-Funktion, die eine Liste der Highlights der Nacht, die hellsten und interessantesten Objekte über dem Horizont zeigt.

1. Drücken Sie die SKY TOUR-Taste (Tastenfeld Nr.5), um das Menü zu öffnen.
2. Verwenden Sie die Aufwärts-/Abwärts SCROLL Tasten, um das gewünschte Objekt auszuwählen und drücken auf ENTER. Das Teleskop wird zu dem Objekt geschwenkt.

RICHTUNGSTASTEN

Das LCM-Teleskop hat vier Richtungstasten in der Mitte der Handsteuerung auf, die die Höhen- (auf und ab) und Azimut- (links und rechts) Bewegung des Teleskops steuern. Das Teleskop kann mit neun verschiedenen Geschwindigkeitsraten gesteuert werden.

MOTORGESCHWINDIGKEIT-TASTE

Wenn Sie die Motor Speed (Motorgeschwindigkeit)-Taste drücken, können Sie die Geschwindigkeitsrate der Motoren sofort von einer Hochgeschwindigkeits-Schwenkrate auf eine Rate für präzise Nachführung oder einer Rate dazwischen ändern. Jede Rate entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist die schnellste Rate und 1 die langsamste Geschwindigkeit.

Die Geschwindigkeiten 1-4 sind gut für das Zentrieren von Objekten in einem Okular. die Geschwindigkeiten 5-6 sind gut für das Zentrieren von Objekten im Sucherfernrohr. Die Geschwindigkeiten 7-9 sind gut, um lange Strecken über den Himmel zu schwenken.

Änderung der Motorgeschwindigkeitsrate:

Die Handsteuerung verfügt über eine „Doppeltasten“-Funktion, mit der Sie eine sofortige Beschleunigung der Motoren erreichen können, ohne dass eine Drehzahl gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die der Richtung entspricht, in die Sie das Teleskop bewegen möchten. Halten Sie diese Taste gedrückt und drücken Sie die Taste für die entgegengesetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht.

HINWEIS: Die siderische Geschwindigkeit ist die Geschwindigkeit, mit der die Erde rotiert und dadurch scheinen die Objekte über den Himmel zu driften. Dies entspricht 15 Bogensekunden pro Sekunde.

MOTORGESCHWINDIGKEIT RATE
1 0.5x siderisch
2 1x siderisch
3 4x siderisch
4 8x siderisch
5 16x siderisch
6 64x siderisch
7	1 °/Sekunde
8	1.75°/Sekunde
9	2.75 °/Sekunde

HAUPTMENÜ

Das LCM enthält viele benutzerdefinierte Setup-Funktionen, die dem Benutzer die Kontrolle über die vielen erweiterten Teleskopfunktionen ermöglicht. Alle Einstellungs- und Utility-Funktionen können durch Drücken der MENU-Taste (Tastenfeld Nr.7) und Scrollen durch die Optionen aufgerufen werden.

NACHFÜHR-MENÜ

Nachführmodus

Sobald das LCM ausgerichtet ist, schalten sich die Tracking-Motoren automatisch ein und beginnen mit dem Tracking des Himmels. Allerdings kann das Tracking für den terrestrischen Einsatzausgeschaltet werden:

• Aus- Wenn Sie das Teleskops für terrestrische (Land) Beobachtung nutzen, kann das Nachführen deaktiviert werden, sodass sich das Teleskop nicht bewegt.
• Alt-Az- Dies ist die Standard-Nachführrate und wird verwendet, wenn das Teleskop richtig ausgerichtet wurde.

HINWEIS: Nachführmodi: EQ Nord und EQ Süd werden nur mit Teleskopen mit parallaktischer Montierung verwendet. LCM-Teleskope setzen Alt-Azimut Montierungen ein und können die zwei EQ Nachführmodi nicht nutzen.

Nachführrate

Zusätzlich zum Bewegen des Teleskops mit den Tasten der Handsteuerung wird das LCM ständig ein Himmelsobjekt verfolgen während es sich über den Nachthimmel bewegt. Die Nachführgeschwindigkeit kann je nach dem Typ des beobachteten Objekts geändert werden:

• Siderisch- Diese Stufe kompensiert die Erdrotation, indem das Teleskop mit der gleichen Geschwindigkeit wie die Erdrotation, jedoch in entgegengesetzter Richtung bewegt wird. Bei der Nachführung im Alt-Az-Modus muss das Teleskop in der Höhe und im Azimut Korrekturen vornehmen.
• Lunar- Zum Nachführen bei der Beobachtung des Mondes und der Mondlandschaft.
• Solar- Dient mit entsprechendem Filter zum Nachführung bei Beobachtungen der Sonne.

ORT UND ZEIT ANZEIGE

Ort und Zeit Anzeige zeigt die zuletzt gespeicherte Zeit und Längen-/Breitengrad in der Handsteuerung an.

HANDSTEUERUNGMENÜ

Lichtsteuerung:

Mit dieser Menüoption können Sie die Helligkeit der Beleuchtung an der Handsteuerung einstellen.

• Keypad Level- Stellt die Helligkeit der Hintergrundbeleuchtung auf dem Tastenfeld ein.
• Display Level- Stellt die Helligkeit der Hintergrundbeleuchtung auf dem LCD-Display ein.

Scrolling-Menü

In diesem Menü können Sie die Geschwindigkeit ändern, mit der der Text im Display der Handbedienung durchblättert.

• Drücken Sie UP (Tastenfeld Nr.6) -Taste, um die Textgeschwindigkeit zu erhöhen.
• Drücken Sie DOWN --Taste (Tastenfeld Nr.9) -Taste, um die Textgeschwindigkeit zu verringern.

Auf Fettschrift umschalten

Dies ermöglicht Ihnen, den Text auf dem LCD in Fettschrift zu ändern, was leichter zu lesen ist.

Kontrast einstellen

Hier können Sie wählen, wie dunkel der Text auf dem LCD-Display erscheint soll.

Sprache einstellen

Damit können Sie Ihre Muttersprache auf der Handbedienung wählen. Drücken Sie die Zahl, die der gewünschten Sprache entspricht.

TELESKOPSETUPMENÜ

Ort und Zeiteinstellung

Ermöglicht dem Benutzer die benutzerspezifische Anpassung der Handsteuerung durch Änderung der Zeit- und Ortsparameter (z.B. Zeitzone und Sommerzeit/Zeitumstellung)

Getriebespielkompensation (Anti-Backlash)

Alle mechanischen Getriebe weisen einen gewissen Nachlauf oder ein Spiel zwischen den Gängen auf. Dieses Spiel zeigt sich, wie lange es dauert, bis ein Stern sich im Okular bewegt, wenn die Handbedienung Pfeiltasten gedrückt werden (besonders beim Wechseln der Richtungen). Die Getriebespielfunktion des LCM ermöglicht es dem Benutzer, das Spiel auszugleichen, indem ein Wert eingegeben wird, der die Motoren schnell genug zurückspult, um das Spiel zwischen den Gängen zu eliminieren. Das Ausmaß des erforderlichen Ausgleichs hängt von der ausgewählten Schwenkrate ab. Je langsamer die Schwenkrate, desto länger dauert es, bis der Stern sich im Okular zu bewegen scheint. Daher muss der Getriebespiel-Ausgleich höher eingestellt werden. Sie müssen mit verschiedenen Werten experimentieren. Ein Wert zwischen 20 und 50 ist für die meisten Beobachtungen normalerweise optimal, während ein höherer Wert für die Nachführung zum Fotografieren notwendig sein kann. Eine positive Getriebespielkompensation wird angewandt, wenn die Montierung die Bewegungsrichtung von rückwärts auf vorwärts ändert. Eine negative Getriebespielkompensation wird angewandt, wenn die Montierung die Bewegungsrichtung von vorwärts zu rückwärts ändert. Bei Aktivierung der Nachführung bewegt sich die Montierung auf einer oder beiden Achsen entweder in die positive oder negative Richtung, sodass die Getriebespielkompensation immer angewandt wird, wenn eine Richtungstaste losgelassen wird und die Bewegungsrichtung entgegengesetzt zur Laufrichtung ist.

Zur Einstellung des Getriebespiel-Werts scrollen Sie zur Getriebespiel-Option und drücken ENTER. Geben Sie einen Wert von 0-100 für die Azimut- und Höhen-Richtungen ein und drücken Sie jeweils ENTER, um jeden dieser Werte zu speichern. Das LCM speichert diese Werte und verwendet sie jedes mal, wenn das Teleskop eingeschaltet wird, bis sie geändert werden.

Schwenkgrenzen (Slew Limits)

Stellt die Höhengrenzen für Schwenkvorgänge des Teleskops ein, ohne eine Warnmeldung anzuzeigen. Die Schwenkgrenzen verhindern, dass der Teleskoptubus zu einem Objekt unter dem Horizont schwenkt oder zu einem Objekt schwenkt, das so hoch ist, dass der Tubus an eines der Stativbeine stoßen könnte. Die Schwenkgrenzen können jedoch je nach Ihren Anforderungen angepasst werden. Wenn Sie z. B. zu einem Objekt schwenken wollen, das sich in der Nähe des Zenits befindet, und wenn Sie sich sicher sind, dass der Tubus nicht an die Stativbeine anstößt, können Sie die Schwenkgrenzen auf max. 90° Höhe einstellen. Dadurch kann das Teleskop ohne Warnmeldung zu jedem Objekt über dem Horizont schwenken.

Filtergrenzen

Wenn eine Ausrichtung abgeschlossen ist, erkennt das LCM automatisch, welche Himmelsobjekte sich über dem Horizont befinden. Als Ergebnis wird beim Durchblättern der Datenbanklisten (oder Auswahl der SKY TOUR Funktion) die LCM-Handsteuerung nur die Objekte anzeigen, von denen bekannt ist, dass sie beim Beobachten über dem Horizont sind. Sie können die Objektdatenbank anpassen, indem Sie Höhengrenzwerte eingeben, die sich für Ihren Standort und Ihre Situation eignen. Wenn z.B. Ihr Beobachtungsstandort bergig ist und der Horizont teilweise verdeckt ist, können Sie Ihre Mindest-Höhengrenze auf +20° einstellen. Auf diese Weise sichern Sie sich ab, dass die Handsteuerung nur Objekte mit einer Höhe von über 20° anzeigt.

Wenn Sie die gesamte Objektdatenbank erkunden möchten, setzen Sie die maximale Höhengrenze auf 90° und die minimale Grenze auf -90°. Dadurch wird jedes Objekt angezeigt, das in der Datenbank aufgelistet ist, unabhängig davon, ob es von Ihrem Standort aus am Himmel zu sehen ist oder nicht.

Richtungstasten

Die Richtung, in der sich ein Stern im Okular bewegt, ist je nach dem verwendeten Zubehör unterschiedlich. Das kann zu Verwirrung führen, wenn mit einem Off-Axis-Guider im Vergleich zu einem direkten Guide-Scope geführt wird. Dies kann kompensiert werden, indem die Richtung der Antriebssteuerungstasten geändert wird. Um die Tastenlogik der Richtungstasten umzukehren, drücken Sie die MENÜ-Taste und wählen die Richtungstasten aus dem Utility-Menü. Verwenden Sie die Up/Down-Pfeiltasten, um entweder die Azimuttasten (links und rechts) oder die Höhentasten (auf und ab) auszuwählen, und drücken Sie ENTER. Drücken Sie erneut auf ENTER, um die Richtung der Handsteuerungstasten jeweils umzukehren. Die Richtungstasten ändern nur die Okularraten (Rate 1-6) und haben keine Auswirkung auf die Schwenkraten (Rate 7-9).

Gehe zu Annäherung

Hiermit kann der Benutzer die Richtung festlegen, in die sich das Teleskop beim Schwenken zu einem Objekt annähert. Dieser Ansatz gibt dem Benutzer die Fähigkeit, die Auswirkungen von Getriebespiel auf ein Mindestmaß zu beschränken. Zum Beispiel, wenn Ihr Teleskop hecklastig ist, weil an der Rückseite schweres optisches oder Fotozubehör aufgesetzt ist, empfiehlt es sich, die Höhenannäherung auf die negative Richtung einzustellen. Dies stellt sicher, dass sich das Teleskop immer einem Objekt aus der entgegengesetzten Richtung nähert, wenn die Last an dem Teleskop zieht.

Wählen Sie zur Richtungsänderung der GoTo-Annäherung einfach eine GoTo-Annäherung aus dem Teleskopsetupmenü aus, wählen Sie entweder eine Höhen- oder Azimut-Annäherung aus, wählen Sie positiv oder negativ und drücken Sie auf Enter.

Kabelschutz

Der Kabelschutz schützt vor Teleskopschwenkungen von mehr als 360° azimutal und Umwicklung der Zubehörkabel um das Unterteil des Teleskops. Diese Funktion ist nützlich, wenn das Teleskop mit einer externen Stromversorgung betrieben wird. Die Kabelschutzfunktion ist standardmäßig ausgeschaltet, wenn das Teleskop in Altazimut ausgerichtet wird und wird eingeschaltet, wenn auf einem Keil ausgerichtet wird.

UTILITY MENÜ

Durch Scrollen durch die MENU-Optionen (Menü) erhalten Sie auch Zugang zu einer Reihe von erweiterten Utility-Funktionen, wie z.B. Getriebespiel-Ausgleich und Schwenkgrenzen.

GPS An/Aus

Diese Funktion ist nur dann verfügbar, wenn Sie Ihr Teleskop in Verbindung mit dem optionalen GPS-Zubehör verwenden. Hiermit kann das GPS-Modul ausgeschaltet werden. Wenn Sie die LCM-Datenbank verwenden möchten, um die Koordinaten eines Himmelsobjekts für ein zukünftiges Datum zu finden, müssten Sie das GPS-Modul ausschalten, um ein anderes Datum und eine andere Uhrzeit als die gegenwärtig eingestellten manuell einzugeben.

Zurücksetzen

Setzt die LCM-Handsteuerung auf die ursprüngliche Werkseinstellungen zurück. Werte wie die Getriebespielkompensation, anfängliche Daten zu Datum und Uhrzeit, Längen-/Breitengrade sowie Schwenk- und Filtergrenzen werden rückgesetzt. Gespeicherte Parameter wie z. B. PEC und benutzerdefinierte Objekte bleiben jedoch gespeichert, selbst wenn Zurücksetzen ausgewählt wurde. Die Handsteuerung fordert Sie zum Drücken der „0“-Taste auf, bevor die Werkseinstellungen aktivierbar werden.

Version

Bei Auswahl dieser Option sehen Sie die aktuelle Versionsnummer der Handsteuerung und Motorsteuerungssoftware. Der erste Nummernsatz zeigt die Softwareversion der Handsteuerung an. Für die Motorsteuerung zeigt die Handsteuerung zwei Nummernsätze an: die ersten Nummern geben den Azimut und die zweiten die Höhe an.

Achsenposition anzeigen

Zeigt die relative Höhe und Azimut für die aktuelle Position des Teleskops an.

GoTo (Gehe zu) Achsenposition

Ermöglicht die Eingabe einer bestimmten Höhen- und Azimutposition und Schwenken zu dieser Position.

Ruhemodus

Hibernate (Ruhemodus) ermöglicht die komplette Abschaltung des LCM-Teleskops unter Beibehaltung des Alignments beim Wiedereinschalten. Dies spart nicht nur Strom, sondern ist auch ideal für Beobachter geeignet, die ihr Teleskop permanent installiert haben oder es für lange Zeiträume an einem Standort aufgestellt lassen. Aktivieren des Teleskop-Ruhemodus:

1. Wählen Sie Hibernate aus dem Utility Menu.
2. Bringen Sie das Teleskop in die gewünschte Position und drücken auf ENTER.
3. Das Teleskop ausschalten. Achten Sie darauf, das Teleskop im Ruhemodus niemals zu bewegen.

Sobald das Teleskop erneut eingeschaltet wird, zeigt der Bildschirm Aufwachen an. Nachdem Sie ENTER gedrückt haben, haben Sie die Option, durch die Zeit-/Ortsinformationen zu scrollen, um die aktuelle Einstellung zu bestätigen. Drücken Sie auf ENTER, um das Teleskop aufzuwecken.

Wenn Sie auf dem Aufwach-Bildschirm auf ZURÜCK drücken, können Sie viele Funktionen der Handsteuerung einsehen, ohne das Teleskop aus dem Ruhemodus aufzuwecken. Um das Teleskop, nachdem Sie auf ZURÜCK gedrückt haben, aufzuwecken, wählen Sie im Utility-Menü Ruheposition aus und drücken auf ENTER. Die Richtungstasten dürfen, während sich das Teleskop im Ruhemodus befindet, nicht zum Bewegen verwendet werden.

Sonnenmenü

Aus Sicherheitsgründen wird die Sonne nur dann als Datenbankobjekt angezeigt, wenn sie zuerst aktiviert wurde. Um die Sonne zu aktivieren, gehen Sie zum Sonnenmenü und drücke auf ENTER. Die Sonne wird nun im Planetenkatalog angezeigt und kann als Ausrichtungsobjekt für die Sonnensystem-Ausrichtung verwendet werden. Wählen Sie zum Entfernen der Sonne aus der Anzeige der Handsteuerung erneut das Sonnenmenü im Utility-Menü aus und drücken Sie auf ENTER.

Calibrate GoTo (Gehe zu Kalibrieren)

Gehe zu Kalibrieren ist ein nützliches Tool, wenn schwere optische oder fotografische Zubehörkomponenten am Teleskop angebracht werden. GoTo-Kalibrierung berechnet die Entfernung und Zeit, die erforderlich sind, damit die Montierung ihr endgültiges langsames „Gehe zu“ beim Schwenken auf ein Objekt abschließen kann. Eine Änderung an der Teleskopbalance kann die Zeit verlängern, die für den letzten Schwenk benötigt wird. Die GoTo-Kalibrierung berücksichtigt kleinste Ungleichgewichte und Änderungen der letzten GoTo-Distanz und kompensiert diese.

Einstellen der Montierungsposition

Das Menü zum Einstellen der Montierungsposition kann zur Wiederherstellung einer Ausrichtung in Fällen, wo das Teleskop oder Stativ manuell bewegt wurde, verwendet werden. Zum Beispiel könnten Sie diese Funktion verwenden, wenn die Stativebene durch Heben oder Senken der Stativbeine angepasst werden muss. Nach der Bewegung der Montierung schwenken Sie einfach zu einem hellen Stern und zentrieren diesen im Okular, dann wählen Sie "Set Mount Position" im Utilities Menü. Da das Teleskop bewegt wurde, ist die Zeigegenauigkeit herabgesetzt. Sie können jedoch zu neuen Ausrichtungssternen schwenken und jeden der ursprünglichen Ausrichtungssterne durch diese neuen Sterne ersetzen. Dadurch muss der Ausrichtungsvorgang nicht wieder von Neuem vorgenommen werden.

BENUTZERDEFINIERTE OBJEKTE

Das LCM kann bis zu 50 verschiedene benutzerdefinierte Objekte speichern. Bei diesen Objekten kann es sich um von Ihnen entdeckte terrestrische Tagesobjekte oder interessante Himmelsobjekte handeln, die nicht in der regulären Datenbank vorhanden sind. Es gibt verschiedene Wege, ein Objekt in Abhängigkeit der Art des Objekts zu speichern:

• Save Sky Object (Speichere Himmelsobjekt)- Das LCM-Teleskop speichert Himmelsobjekte in seiner Datenbank, indem die Rektaszension und Deklination der Himmelskugel gespeichert werden. Auf diese Weise kann dasselbe Objekt jedes Mal gefunden werden, wenn das Teleskop ausgerichtet wird. Sobald ein gewünschtes Objekt im Okular zentriert wurde, scrollen Sie einfach zum Befehl „Himmelsobj. speichern“ und drücken auf ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer zwischen 1 und 25 auf, um das Objekt zu identifizieren. Drücken Sie erneut auf ENTER, um dieses Objekt in die Datenbank zu speichern. Diese Objekte können dann durch Auswahl von „Gehe zu Himmelsobjekt“ GoTo Sky Object abgerufen werden.
• Save Database (Db) Object-(Objekt in Datenbank speichern) Mit dieser Funktion können Sie Ihre eigene benutzerdefinierte Tour von Datenbankobjekten erstellen, da Sie die aktuelle Position des Teleskops aufzeichnen und den Namen des Objekts speichern können, indem Sie ihn aus einem der Datenbankkataloge auswählen.
• Enter RA - DEC (RA -DEK eingeben)- Sie können auch einen bestimmten Satz von Koordinaten für ein Objekt speichern, indem Sie einfach die RA- und DEK-Koordinaten eingeben Scrollen Sie zum Befehl „RA-DEK eingeben“ und drücken Sie auf ENTER. Auf dem Display werden Sie aufgefordert, zuerst die RA und dann die DEK des gewünschten Objekts einzugeben.
• Save Land Object-(Speichere terrestrisches Objekt) Das LCM kann auch als Spektiv für terrestrische Objekte verwendet werden. Feststehende terrestrische Objekte können gespeichert werden, indem relativ zum Standort des Teleskops zum Betrachtungszeitpunkt Höhe und Azimut gespeichert werden. Da sich diese Objekte relativ zum Standort des Teleskops befinden, sind deren Daten nur für exakt diesen Standort gültig. Terrestrische Objekte werden gespeichert, indem das gewünschte Objekt erneut im Okular zentriert wird. Scrollen Sie zum Befehl „Terrestrisches Obj. speichern“ und drücken Sie auf ENTER. Das Display fordert Sie zur Eingabe einer Nummer zwischen 1 und 25 auf, um das Objekt zu identifizieren. Drücken Sie erneut auf ENTER, um dieses Objekt in die Datenbank zu speichern. Diese Objekte können dann durch Auswahl von GoTo Land Object aufgerufen werden.

Um den Inhalt eines der benutzerdefinierten Objekte zu ersetzen, speichern Sie einfach ein neues Objekt mit einer der vorhandenen Identifikationsnummern. LCM ersetzt dann das vorherige benutzerdefinierte Objekt durch das aktuelle.

GET RA-DEC (RA-DEK ANZEIGEN)

Zeigt die Rektaszension und Deklination für die aktuelle Position des Teleskops an.

GOTO RA-DEC (GEHE ZU RA-DEK)

Ermöglicht Ihnen die Eingabe einer bestimmten Rektaszension und Deklination und Schwenken zu dieser Position.

IDENTIFIZIEREN

Der Identifizierungsmodus sucht alle LCM-Datenbank-Kataloge oder -Listen ab und zeigt den Namen und die Versatzdistanzen zu den nächstgelegenen passenden Objekten an. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identifikation eines unbekannten Objekts im Sichtfeld Ihres Okulars verwendet werden. Außerdem kann der Identifizierungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwärtig von Ihnen beobachteten Objekten liegen, verwendet werden. Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, können Sie die Identifizierung wählen. Daraufhin wird der Katalog der benannten Sterne zweifelsohne den Stern Vega als den von Ihnen beobachtete Stern angeben. Allerdings, bei Auswahl von Identifizieren und der Suche nach benannten Objekten oder Messier-Katalogen, teilt Ihnen die Handsteuerung mit, dass der Ringnebel (M57) ca. 6° von Ihrer aktuellen Position entfernt ist. Eine Durchsuchung des Doppelsternkatalogs ergibt, dass sich Epsilon Lyrae nur 1° von Vega entfernt befindet.

Die Identifizierungsfunktion verwenden:

• Drücken Sie die IDENTIFY-Taste (Tastenfeld Nr.4) und wählen die Option Identify (Identifizieren).
• Die Aufwärts-/Abwärts-Scrolltasten verwenden, um den Katalog, in dem gesucht werden soll, auszuwählen.
• Drücken Sie auf ENTER, um mit der Suche zu beginnen.

HINWEIS: Einige Datenbanken enthalten Tausende von Objekten und es kann daher ein oder zwei Minuten dauern, um zum nächsten Objekt zurückzukehren.

IHRE ERSTE NACHT DRAUSSEN -DER MOND

Das beste und einfachste Ziel, das Sie zuerst beobachten können, ist der Mond. Versuchen Sie, den Mond an verschiedenen Punkten in seinem Phasenzyklus zu beobachten. Die beste Zeit, um den Mond zu beobachten, ist zwei Tage nach Neumond bis ein paar Tage vor Vollmond. Innerhalb dieses Zeitfensters zeigen sich Krater und Mondgebirge am detailreichsten.

Wenn der Mond im Himmel sichtbar ist, richten Sie Ihr Teleskop mit dem installierten 20 mm Okular aus.

Schwenken Sie das Teleskop so, dass es ungefähr auf den Mond zeigt.

Schauen Sie durch das Sucherfernrohr und suchen das den roten leuchtpunkt. Bewegen Sie das Teleskop so lange, bis das den roten leuchtpunkt über dem Mond erscheint.

4 20-mm-Okular Fokussierknöpfe

Schauen Sie jetzt durch das 20 mm Okular des Teleskops. Drehen Sie die Fokussierknöpfe vorsichtig, um die Bildschärfe einzustellen.

ERSTES HIMMELSOBJEKT BEOBACHTET!

Um den Mond näher zu betrachten, lösen Sie die Stellschrauben am Fokussierer und nehmen das 20 mm Okular heraus. Ersetzen Sie es durch Ihr 10 mm Okular und ziehen dann die Stellschrauben fest, um es zu sichern. Mit dem 10 mm Okular erhalten Sie eine deutlich höhere Vergrößerung, sodass der Mond viel größer erscheint.

HINWEIS: Möglicherweise müssen Sie die Fokusknöpfe anpassen, wenn Sie das Okular wechseln, um sicherzustellen, dass Sie ein möglichst scharfes Bild erhalten.

Sie können viele andere Himmelsobjekte wie Planeten, Sternhaufen und Nebel mit derselben Technik beobachten, wenn Sie wissen, wo sie am Nachthimmel zu finden sind.

TIPPS FÜR HIMMELSBEOBACHTUNG

Dieser Abschnitt behandelt visuelle Beobachtungshinweise sowohl für das Sonnensystem als auch für die Deep-Sky-Objekte sowie allgemeine Bedingungen, die Ihre Beobachtungsfähigkeit beeinflussen.

VERGRÖBERUNG

Sie können die Vergrößerung Ihres Teleskops ändern, indem Sie einfach die Okulare wechseln. Sowohl Teleskope als auch Okulare haben Brennweiten, die in Millimeter gemessen werden. Um die Vergrößerung einer Teleskop- und Okularkombination zu berechnen, nehmen Sie die Brennweite des Teleskops und teilen sie durch die Brennweite des Okulars. Das Ergebnis ist der Vergrößerungsfaktor.

Zum Beispiel hat die 80LCM eine Brennweite von 900 mm, mit dem 25 mm Okular:

$$ \text{Vergrößerung} = \frac{\text{Brennweite des Teleskops}}{\text{Brennweite des Okulars}} = \frac{900 \mathrm{~mm}}{25 \mathrm{~mm}} = 36 \times $$

GESICHTSFELD

Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten Objekts machen wollen. Zur Berechnung des tatsächlichen Gesichtsfelds, dividieren Sie das Scheinbare Gesichtsfeld des Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung, die von der Teleskopbrennweite, des Teleskops, das Sie nutzen, abhängig ist. Anhand des Beispiels im vorherigen Abschnitt können wir das Sichtfeld mit dem gleichen 25-mm-Okular bestimmen.

$$ \text { Tatsächliche Gesichtsfeld } = \frac {\text { Scheinbares Gesichtsfeld des Okulars }}{\text { Vergrößerung }} = \frac {4 5 ^ {\circ}}{3 6} = 1. 2 5 ^ {\circ} $$

DIE PLANETEN

Zusätzlich zum Mond können Sie mit Ihrem Teleskop die 5 hellsten Planeten beobachten. Da Planeten ihre Positionen gegen die Hintergrundsterne ändern, müssen Sie Quellen im Internet konsultieren oder eine Planetariumapp auf einem Smartphone verwenden, das Ihnen hilft, herauszufinden, wo sie sich befinden. Hier sind einige Planeten aufgezählt, die Sie finden können:

• Merkur und Venus- Diese beiden inneren Planeten durchlaufen mondähnliche Phasen, von dünnen Sicheln bis hin zum Dreiviertelmond.
• Mars- Wenn er in der Nähe von Opposition ist (der Punkt in seiner Umlaufbahn, wo er der Erde am nächsten ist) sollten Sie in der Lage sein, die Polar- kappen und zu erkennen und möglicherweise einige größere Oberflächenmerkmale, die als dunkle Markierungen auf der Oberfläche erscheinen.
• Jupiter - Suchen Sie nach den dunkleren Methan-Wolkenbändern, die den Planeten ober- und unterhalb des Äquators umkreisen. Wenn der große rote Fleck der Erde gegenübersteht, können Sie eventuell einen Blick darauf werfen. Sie können auch die vier hellsten Monde des Jupiter - Io, Europa, Ganymed und Callisto sehen. Es macht Spaß diese Monde zu beobachten, weil sie sich nur innerhalb von Stunden merklich bewegen können. Gelegentlich reisen sie hinter Jupiter oder in seinen Schatten und verschwinden dann wieder eine Zeit lang. Sie überqueren den Jupiter und Sie könnten vielleicht den Schatten der Monde beim Überqueren sehen. Es gibt einige nützliche Apps für Smartphones, die Ihnen bei der Voraussage helfen, wann der Große Rote Fleck gesehen werden kann, sowie wenn irgendwelche interessanten Ereignisse, die mit Jupiters Monden auftreten.
• Saturn- Die Ringe! Der Saturn ist wohl eines der schönsten Objekte, das mit einem Teleskop beobachtet werden kann. Wenn die Bedingungen stabil genug sind, können Sie sogar den Schatten der Ringe auf dem Planeten und den Schatten des Planeten auf den Ringen erkennen. Es sollte möglich sein, den Titan zu sehen, der hellste, größte Mond des Saturn.

DEEP-SKY-OBJEKTE

Deep-Sky-Objekte (extrasolare Objekte) sind all die Objekte außerhalb der Grenzen unseres Sonnensystems. Dazu gehören Sternhaufen, Planetennebel, diffuse Nebel, Doppelsterne und andere Galaxien außerhalb unserer eigenen Milchstraße. Objekte wie Nebel und Galaxien können ziemlich groß sein, aber sie sind nur als schwache Objekte zu erkennen. Um die beste Sicht zu bekommen, müssen Sie sicherstellen, dass Sie in den dunkelsten Himmel wie möglich blicken. Je weiter weg Sie von den Lichtern der Stadt sind, desto besser werden Sie diese Objekte im Okular sehen. In den Fotografien von Nebeln und Galaxien können Sie lebhafte Rot- und Blautöne sehen. Mit dem Okular sind diese Farben nicht sichtbar. Die farbigen Bilder sind mit Langzeitbelichtung von über 15-60 Minuten aufgenommen, da das Auge nur Daten des Augenblicks erfasst. Digitale Sensoren sind viel empfindlicher im Rot und Blau Bereich, während das menschliche Auge im grünen Teil des Spektrums am empfindlichsten ist. Trotzdem können Sie den sanften Glanz der Andromeda-Galaxie und die Ausdehnung des Orionnebels sehen.

WITTERUNGSBEDINGUNGEN

Witterungsbedingungen können die Leistungsfähigkeit Ihres Teleskops auf dreierlei Weise erheblich beeinträchtigen.

• Beständige Atmosphäre- An windigen Tagen werden Bilder des Mondes und der Planeten im Okular flattern oder hopsen, als ob Sie sie durch bewegtes Wasser betrachten. In windstillen Nächten die besten Vergrößerungsansichten der Planeten und des Mondes zu sehen. Die beste Möglichkeit, die Stabilität der Atmosphäre zu beurteilen, ist, helle Sterne mit bloßem Auge zu betrachten. Wenn sie "blinken" oder die Farben sich schnell ändern, ist die Luft instabil und Sie sind mit niedrigeren Energien besser dran und suchen nach tiefer liegenden Himmelobjekten. Wenn die Sterne scharf sind und nicht funkeln, ist die Luft stabil und sollte großartige Planetenansichten mit höher Vergrößerung bieten.
• Transparenz- Wie klar ist die Luft durch die Sie schauen? Wenn die Luft einen hohe Feuchtigkeitsgehalt hat, kann das schwache Licht der Galaxien und Nebeln verstreut und diffus sein, bevor es Ihr Teleskop erreicht, was zu einem Helligkeitsverlust in Ihrem Bild führt. Verunreinigungen in der Luft von lokalen Waldbränden oder sogar weit entfernten Vulkanausbrüchen könne zu einem großen Verlust von Helligkeit beitragen. Manchmal können diese Feuchtigkeit oder Verunreinigungen helfen, die Luft zu stabilisieren, sodass es gute Planeten- und Mondbilder gibt, aber der Verlust von Licht macht es schwierig, schwächere Deep-Sky-Objekte zu sehen.
• Helligkeit des Himmels- Das Umgebungslicht in der Atmosphäre kann sich auch auf die Deep-Sky-Beobachtung auswirken. Die Dunkelheit des Himmels kann von Ihrem lokalen Umfeld abhängen. In der Mitte einer Stadt kann das Himmelsglühen, das durch die Stadtlichter verursacht wird und vom Himmel zur Erde reflektiert wird, das schwache Licht von den entfernten Galaxien überstrahlen. Weit weg von den hellen Lichtern einer großen Stadt kann den Unterschied machen, zwischen dem Sehen eines schwachen Deep-Sky-Objekt oder gar nichts sehen. Die Planeten und der Mond sind selbst hell genug. deshalb hat es auf deren Beobachtung minimale Auswirkungen.

EINEN BEOBACHTUNGSPLATZ AUSSUCHEN

Wenn Sie Deep-Sky-Objekte beobachten möchten wie Galaxien und planetarische Nebel, sollten Sie in Betracht ziehen, sie von einem Standort mit dunklem Himmel zu beobachten. Dies sollte weit weg von den Lichtern der Stadt, mit relativ ungehindertem Blick auf den Horizont und nicht in Windrichtung von jeglichen Luftverschmutzungsquellen. Gehen Sie immer große Höhen, so hoch wie möglich, da dies die Auswirkungen atmosphärischen Instabilität senken kann und Sie können sichergehen, dass Sie über jedem Bodennebel sind. Es ist wohl wünschenswert das Teleobjektiv zu einer Stelle mit dunklem Himmel zu nehmen, doch das ist nicht immer notwendig. Wenn Sie planen Planeten, den Mond oder sogar einige der helleren Deep-Sky-Objekte zu beobachten, können Sie dies von jedem Standort wie Ihren eigenen Hinterhof tun. Versuchen Sie sich an einem Ort einzurichten, der abseits der Straßenlaternen oder Hausbeleuchtungen sind, um Ihre gute Sicht bei Nacht zu sichern. Vermeiden Sie etwas zu beobachten, das innerhalb von 5 bis 10 Grad über dem Dach eines Gebäudes liegt. Dächer absorbieren während des Tages Wärme und strahlen diese Wärme in der Nacht ab. Dies könnte dazu führen, dass eine Schicht turbulenter Luft direkt über dem Gebäude Ihr Bild verschlechtern kann. Es ist am besten, wenn Sie Ihr Teleskop direkt auf Erdboden oder grasbewachsener Fläche aufstellen. Eine erhöhte Plattform wie ein Holzdeck oder eine harte Oberfläche wie Beton oder Bürgersteig sollte vermieden werden, da sie Vibrationen leicht übertragen, die wiederum auf das Teleskop übertragen werden können.

Die Beobachtung durch ein Fenster ist nicht empfehlenswert, da die Fensterscheibe die Bilder erheblich verzerren wird. Und ein offenes Fenster kann noch schlimmer sein, denn wärmere Innenluft wird aus dem Fenster entweichen und verursacht Turbulenzen, die auch die Bilder beeinflussen. Astronomie ist eine Outdoor-Aktivität.

DIE BESTE ZEIT ZUM BEOBACHTEN WÄHLEN

Es ist nicht ideal direkt nach Sonnenuntergang den Himmel beobachten. Nachdem die Sonne untergegangen ist, ist die Erde noch am Abkühlen und verursacht Turbulenzen in der Luft. So wie die Nacht vergeht, wird nicht nur die Sicht besser, auch die Luftverschmutzung und Bodenlichter werden abnehmen. Die beste Beobachtungszeit ist oft in den frühen Morgenstunden vor der Morgendämmerung. Objekte werden am besten beobachtet, wenn sie den Meridian kreuzen, die imaginäre Linie, die von Norden nach Süden durch einen Punkt direkt über Ihrem Kopf verläuft. Dies ist der Punkt. an dem die Objekte ihre maximale Höhe im Zenit erreichen und Sie, wenn Sie durch Ihr Teleskop schauen am wenigsten Atmosphäre haben. Objekte, die in der Nähe des Horizonts steigen oder sinken, sind mehr atmosphärische Turbulenzen ausgesetzt, da Sie durch eine viel längere Luftsäule schauen. Es ist nicht immer notwendig, wolkenfreien Himmel zu haben, wenn man auf Planeten oder den Mond schaut. Oft bieten aufgebrochene Wolkenverhältnisse ausgezeichnetes Sicht.

AUSKÜHLEN DES TELESKOPS

Teleskope brauchen mindestens 10 Minuten, um auf die Außenlufttemperatur abzukühlen. Dies kann länger dauern, wenn ein großer Unterschied zwischen der Temperatur des Teleskops und der Außenluft gibt. Dies minimiert die Hitzewellenverzerrung im Teleskoptubus (Röhrenströme).

AUGEN ANPASSEN

Wenn Sie planen, tiefe Deep Sky-Objekte an einem dunklen Himmel zu beobachten, ist es am besten, wenn Sie Ihren Augen erlauben, sich vollständig an die Dunkelheit anzupassen, indem Sie die Beleuchtung mit weißen Lichtquellen wie Taschenlampen, Autoscheinwerfern, Straßenlaternen usw. vermeiden. Ihre Pupillen brauchen ungefähr 30 Minuten, um sich zu ihrem maximalen Durchmesser zu erweitern und um die optischen Pigmente aufzubauen, um das schwache Licht von einem entfernten Ziel sehen zu können. Wenn Sie Licht brauchen, um Ihr Teleskop in der Dunkelheit aufzubauen, versuchen Sie es mit einer roten LED-Taschenlampe bei so niedriger Helligkeit wie möglich und vermeiden Sie direkt in die Lichtquelle zu schauen. So haben Sie die größte Chance diese schwach leuchtenden Deep-Sky-Objekte zu erfassen.

Beim Beobachten ist es wichtig, dass Sie beide Augen geöffnet haben. Dies vermeidet Augenermüdung am Okular. Wenn Sie finden, dass dies zu sehr ablenkt, bedecken Sie Ihr unbenutztes Auge mit der Hand oder mit einer Augenklappe. Die Pupillen arbeiten gut bei hellem Tageslicht, aber ist der am wenigsten empfindliche Teil des Auges, wenn man versucht feine Details bei schlechten Lichtverhältnissen zu sehen. Wenn Sie durch das Okular ein schwach leuchtendes Objekt sehen möchten, dann schauen Sie nicht direkt darauf. Stattdessen Schauen Sie auf den Rand des Gesichtsfeldes und das Objekt wird heller erscheinen.

ASTROBILD

Eine der ersten Fragen, die die meisten Menschen über ihr neues Teleskop stellen, ist: "Wie kann ich Bilder aufnehmen?" Mit Ihrem Teleskop können Sie Aufnahmen von Mond und Planeten machen, aber für Aufnahmen von Deep-Sky-Objekten benötigen Sie ein fortschrittlicheres Teleskop und eine Montierung mit fein verzahnter motorischer Nachführung. Es gibt verschiedene Möglichkeiten, Ihr Teleskop für die Bildgebung zu verwenden:

• Smartphones oder Kompaktkameras- Dies ist die einfachste und geradlingste Methode und funktioniert gut für Aufnahmen von Mond und Planeten. Halten Sie einfach Ihre Kamera an das Okular und machen eine Aufnahme. Dazu können Sie jedes Okular verwenden, im allgemeinen ist es jedoch einfacher mit einem Okular mit einer längeren Brennweite eine Aufnahme zu machen. Sie benötigen eine ruhige Hand, um das Telefon an das Okular zu halten, Sie können jedoch gute Resultate erhalten.
• DSLR- Celestron bietet Adapter, mit denen Sie am Teleskop an Stelle des Okulars eine Canon oder Nikon DSLR befestigen können. In dem Fall würden Sie Ihr Teleskop als Teleobjektiv verwenden. Dazu benötigen Sie einen T-Adapter für das Teleskop und einen T-Ring für das Kameragehäuse. Weitere Informationen über die Adapter für Ihr spezifisches Teleskopmodell finden Sie unter www.celestron.com.
• CMOS Planetenaufnahmen- Dies sind spezialisierte Kameras, die das Okular in Ihrem Teleskop ersetzen. Sie könnten es mit dem Laptop über den USB-Anschluss verbinden. Die Kamera zeichnet Videos des Planeten auf, dann bricht die mitgelieferte Software die Videodatei in einzelne Einzelbilder auf. Die Software kombiniert dann die einzelnen Frames zu einem einzigen Bild, das mehr Details enthält, als in jedem einzelnen Frame sichtbar war. Diese Methode kreiert Ihnen bestmögliche Mond- und Planetenbilder, aber erfordert, dass Sie ein Laptop haben. Weitere Information über die Planetenkamera finden Sie unter www.celestron.com.

AUSRÜSTUNG FÜR DEEP-SKY BEOBACHTUNG

Es gibt einige Werkzeuge, die unentbehrlich für die Identifizierung und Lokalisierung von Deep-Sky-Objekten sind.

• Rote Taschenlampe- Dies ist ein wichtiges Werkzeug für die Deep-Sky-Astronomie für das Lesen von Sternkarten oder Sternatlanten. Um das schwache Licht, das von fernen Objekten wie Nebel oder Galaxien kommt, zu sehen, müssen Ihre Augen vollkommen dunkel sein, wobei Ihre Iris so weit geöffnet sind, dass sie am Lichtempfindlichsten sind. Beim weißen Licht einer normalen Taschenlampe schließen sich die Pupillen und es braucht wieder eine halbe Stunde, bis die Augen wieder die volle Lichtempfindlichkeit erreicht haben. Rote Lichter haben nicht die gleiche Wirkung. Wir empfehlen eine rote LED-Taschenlampe, die einstellbare Helligkeit hat, denn auch übermäßig helle rotes Licht kann Ihre Nachtsicht beeinträchtigen. Sie finden diese beim Teleskop Einzelhändler, aber auch bei Camping- und Baumärkten.
• Planisphäre- Eine Planisphäre ist eine spezielle kreisförmige Sternkarte, die Ihnen die grobe Platzierung der Konstellationen über dem Kopf zeigt, sodass Sie über den Himmel navigieren können. Im Gegensatz zu Diagrammen, die im Internet herunterladen und drucken können, sind Planisphären gut für jede Zeit des Jahres, nicht nur für das Datum oder den Monat, in dem es gedruckt wurde. Die Planisphäre, eine drehbare Sternkarte, besteht aus zwei runden Scheiben, die in der Mitte verbunden. Die untere Scheibe ist eine Karte mit Konstellationen, während die obere Scheibe ein ausgeschnittenes Fenster hat, das einen Teil der Sternkarte zeigt. Drehen Sie die obere und untere Scheibe, bis Sie Ihr bestimmtes Datum und Uhrzeit haben, die Karte wird nur die Konstellationen anzeigen, die zu dieser Zeit sichtbar sind. Dies ist praktisch, um die hellen Sterne und Konstellationen zu finden. Planisphären sind in Buchhandlungen erhältlich und stehen für eine Reihe von geografischen Breiten in den nördlichen oder südlichen Hemisphären zur Verfügung. Überzeugen Sie sich, dass Sie eine heraussuchen, die für Ihren Standort geeignet ist. Um darüber detailliertere Informationen zu erhalten, wo sich Deep-Sky-Objekte innerhalb von Konstellationen befinden, benötigen Sie einen Sternatlas.
• Sternatlas- Sternatlanten sind die Straßenkarten des Himmels. Sobald Sie eine Konstellation mit Ihrer Planisphäre gefunden haben, zeigt Ihnen der Sternatlas eine detaillierte, genaue Ansicht dieser Region des Himmels mit den Sternen und Deep-Sky-Objekten, die sich dort befinden. Diese sind bei Teleskop-Einzelhändlern oder Buchhandlungen erhältlich.
• Apps und Programme- Es gibt viele Anwendungen für Smartphones oder Tablets, die Sie anstelle der Planisphäre und Sternkarten nehmen können. Diese geben digitale Darstellungen des Nachthimmels auf Ihrem Gerät wieder, sodass Sie einen Blick auf eine vergrößerte Ansicht mit einem Tippen auf den Bildschirm sehen. Sie können diese von Ihrem App-Anbieter herunterladen oder kaufen, abhängig von der Plattform. Es gibt auch für Ihren Computer einige großartige astronomische Himmelssimulationsprogramme, die Ihnen sehr ausführliche Sternkarten auf dem Monitor zeigen und Ihnen dabei helfen kann, eine Beobachtungssitzung zu planen, bevor Sie nach draußen gehen, mit besonders angefertigten Sternkarten für Ihr Datum, Position und Uhrzeit.

STARHOPPING

Die einfachste Weise, Himmelsobjekte aufzufinden, ist eine Technik, die Sternhüpfen genannt wird. Das erste, was Sie tun müssen, ist das Gesichtsfeld Ihres Sucherfernrohrs zu messen. Schauen Sie in den Himmel und suchen eine Konstellation mit hellen Sternen. Sie können Ihre Planisphäre oder Astronomieapp verwenden, um sie zu identifizieren. Dann suchen Sie die Karte dieser Konstellation in Ihrem Sternatlas. Zentrieren Sie Ihr Sucher auf den hellen Stern, den Sie auf der Sternkarte erkennen können. Halten Sie den Kopf 12 Zoll hinter das reflektierende Fenster Ihres StarPointer-Sucherfernrohrs und verschieben Sie das Teleskop, sodass der helle Stern am Rand des Feldes ist, wenn Sie auf dieses Fenster schauen (es spielt keine Rolle, welche Richtung Sie auswählen). Schauen Sie durch das Sucherfernrohrfenster, ohne das Teleskop zu bewegen und suchen einen anderen Stern im Bereich des gegenüberliegenden Randes des Gesichtsfeldes. Lokalisieren Sie den zweiten Stern auf der Karte. Messen Sie mit einem Lineal den Abstand zwischen diesen beiden Sternen auf der Karte. Dieser Abstand auf Ihrem Atlas repräsentiert ein Gesichtsfeld des Sucherfernrohrs. Sie können jetzt diese Messung dazu verwenden, um himmlische Objekte zu lokalisieren.

PFLEGE UND REINIGUNG DES TELESKOPS

Ihr Teleskop erfordert wenig Pflege, aber einige Punkte sollten Sie dennoch beachten, um sicherzugehen, dass Ihr Teleskop optimale Leistung bringt. Gelegentlich kann sich Staub und/oder Feuchtigkeit auf dem Objektiv ansammeln. Wie bei jedem anderen Instrument ist die Reinigung mit besonderer Vorsicht durchzuführen, damit die Optik nicht beschädigt wird.

Wenn sich Staub auf der Optik aufgebaut hat, gehen Sie folgendermaßen vor, um Ihr Sucherfernrohr zu reinigen:

1. Verwenden Sie eine Kamelhaarbürste, um die größeren Partikel vorsichtig zu entfernen.
2. Nehmen Sie einen Saugball für Fotografen, um lose Partikel wegzublasen. Sie können auch ein Druckluftspray nehmen, wie sie zur Reinigung von Computertastaturen verwendet wird, aber Sie müssen dabei vorsichtig sein. Vermeiden Sie Dosen, die fast leer sind und achten Sie darauf, dass Sie das Druckluftspray vertikal halten. Andernfalls könnte Treibmittel auf die Optik sprühen. Halten Sie die optische Fläche ca. 2 bis 4 Sekunden schräg zum Druckluftspray.
3. Verwenden Sie eine frei erhältliche optische Reinigungslösung Isopropylalkohol und destilliertes Wasser in einer 50/50 Mischung. Geben Sie diese Lösung auf ein Papiertaschentuch ohne Duft, dann reinigen Sie damit die Optik. Mit geringem Druck von der Mitte der Linse (oder Spiegel) nach außen, immer in geraden Linien in einem Zug, wie Speichen in einem Rad. NICHT mit einer Kreisbewegung reiben!

Während einer Beobachtungsperiode könnte sich Tau auf der Optik Ihres Teleskops bilden. Wenn Sie weiter beobachten möchten, muss der Tau entfernt werden, entweder mit einem Fön (bei niedriger Einstellung) oder indem das Teleskop auf den Boden gerichtet wird, bis der Tau verdunstet ist. Wenn im Innern der Optik Feuchtigkeit kondensiert, nehmen Sie die Zubehörteile vom Teleskop ab. Bringen Sie das Teleskop in eine staubfreie Umgebung und richten Sie es auf den Boden, bis die Feuchtigkeit verdunstet ist.

Setzen Sie nach Gebrauch alle Objektivabdeckungen wieder auf, um den Reinigungsbedarf Ihres Teleskops möglichst niedrig zu halten. Da die Teleskoptuben nicht abgedichtet sind, sollten alle Abdeckungen bei Nichtgebrauch auf die Öffnungen aufgesetzt werden. Auf diese Weise wird verhindert, dass Verunreinigungen in den optischen Tubus eindringen. Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden. Wenn Ihr Teleskop eine interne Reinigung benötigt, wenden Sie sich telefonisch an das Werk, um sich eine Rücksendegenehmigungsnummer und ein Preisangebot geben zu lassen.

KOLLIMATION EINES NEWTON TELESKOPS

Während Ihr Teleskop wenig Wartung erfordert, gibt es einiges, was dennoch zu beachten ist, das sicherstellt, dass Ihr Teleskopdie Kollimation durchführt, es ist ein Prozess zur Ausrichtung der Spiegel Ihres Teleskops, sodass sie in Übereinstimmung miteinander arbeiten, um richtig fokussiertes Licht auf Ihr Okular zu liefern. Beim Beobachten von unscharfen Sternbildern können Sie testen, ob Ihre Teleskopoptik ausgerichtet ist. Nehmen Sie einen Stern in die Mitte des Gesichtsfeldes und bewegen den Okularauszug, sodass das Bild leicht aus dem Fokus ist. Wenn die Beobachtungsbedingungen gut sind, sehen Sie einen zentralen Lichtkreis (die Airy Scheibe), die durch eine Reihe von Beugungsringen umgeben ist. Liegen die Beugungsringe symmetrisch um die Airy Scheibe, ist die Teleskop Optik korrekt kollimiert.

Richtig ausgerichtet Muss kollimiert werden

Kollimation ist ein schmerzloser Prozess und funktioniert wie folgt: Ziehen Sie den Objektivdeckel ab, der die Vorderseite des Teleskops bedeckt und schauen Sie in den optischen Tubus. An der Unterseite sehen Sie den Hauptspiegel, der durch drei Klemmen 120 ° auseinandergehalten wird, und an der Oberseite der kleine ovale Fangspiegel in seiner Halterung und um 45 ° in Richtung das Okularauszugs außerhalb der Tubuswand.

Der Fangspiegel wird durch Einstellen der drei kleineren Schrauben, die die zentrale Stellschraube umgeben, ausgerichtet. Der Hauptspiegel wird durch die drei Einstellschrauben an der Rückseite Ihres Teleskops eingestellt. Die drei Fixierschrauben daneben dienen dazu, den Spiegel nach der Kollimation an Ort und Stelle zu halten.

Okularauszug Unterstützung für Fangspiegel Hauptspiegel Fangspiegel

AUSRICHTUNG DES FANGSPIEGELS

Richten Sie Ihre Teleskop ohne Okular gegen eine beleuchtete Wand. Möglicherweise müssen Sie den Fokusdrehknopf etwas drehen, bis das reflektierte Bild des Okularauszugs aus Ihrer Sicht heraus ist. Halten Sie Ihr Auge an die Rückseite und auf die Fokusröhre zentriert. Achten Sie auf die drei Klemmen die den Hauptspiegel halten. Wenn Sie sie nicht sehen können, bedeutet dies, dass Sie die drei Schrauben auf der Oberseite des sekundären Spiegelhalters eventuell mit einem Inbusschlüssel oder Kreuzschlitzschraubendreher nachziehen müssen. Sie müssen abwechselnd eine lösen und dann den Durchhang durch Anziehen der beiden anderen kompensieren. Hören Sie auf, wenn Sie alle drei Spiegelclips sehen. Vergewissern Sie sich, dass alle drei kleinen Ausrichtungsschrauben angezogen sind, um den sekundären Spiegel zu befestigen.

Hauptspiegelklemme Ignorieren Sie das reflektierte Bild im Augenblick Hauptspiegelklemme Hauptspiegelklemme Hauptspiegelklemme

AUSRICHTUNG DES HAUPTSPIEGELS

Es gibt 3 große Schrauben und 3 kleine Schrauben an der Rückseite Ihres Teleskops. Die großen Schrauben sind die Einstellschrauben und die kleinen Schrauben sind die Fixierschrauben. Lösen Sie mit ein paar Umdrehungen die Einstellschrauben. Während Sie in den Okularauszug blicken, bewegen Sie Ihre Hand vor dem Telekop, Sie können dabei die reflektierte Bild Ihrer Hand sehen. Die Idee dabei ist zu sehen, inwiefern der Hauptspiegel defekt ist, Sie tun dies, indem Sie an dem Punkt anhalten, an dem das reflektierte Bild des Fangspiegels am nächsten am Rand des Hauptspiegels liegt.

Wenn Sie an diesen Punkt kommen, hören Sie auf und lassen Sie Ihre Hand dort liegen. Sehen Sie am hinteren Ende Ihres Teleskops eine Einstellschraube? Wenn ja, da möchten Sie sie sich er lösen (dann drehen Sie die Schraube nach links), um den Spiegel von diesem Punkt weg zu drehen. Wenn sich dort keine Einstellschraube befindet, gehen Sie zur anderen Seite und ziehen dort die Einstellschraube an. Dies wird den Spiegel allmählich ausrichten. (Es ist hilfreich, einen Freund zu haben, der bei der Hauptspiegelkollimation beisteht. Lassen Sie Ihren Partner die Einstellschrauben entsprechend Ihren Richtungsanweisungen einstellen, während Sie in den Okularauszug schauen).

Am Abend richten Sie dann Ihr Teleskop auf den Polarstern (Polaris). Mit einem Okular im Okularauszug stellen Sie den Stern unscharf ein. Sie sehen dieses Bild nur jetzt, es wird vom Sternenlicht beleuchtet sein. Falls nötig, wiederholen Sie den Kollimationsvorgang, Sie müssen nur den Stern im Okular zentrieren, während Sie den Spiegel einstellen.

Fangspiegel Hauptspiegel Stoppen und Ihre Hand hier liegen lassen Wenn Sie in den Okularauszug blicken. sind beide Spiegel ausgerichtet.

Ihr Kauf beinhaltet Software für Ihren Computer. Sie müssen diese Software nicht herunterladen, um Ihr Teleskop zu verwenden, aber sie kann Ihr Erlebnis verbessern.

Starry Night

Celestron Sternennacht-Astronomiesoftware

Celestron Starry Night, die führende Astronomiesoftware auf dem Markt, nimmt Sie mit auf eine geführte Tour durch die Vergangenheit, Gegenwart und Zukunft unseres Sonnensystems. Sie kann Ihnen dabei helfen, mehr über den Nachthimmel zu erfahren und Ihre nächste Beobachtungssitzung zu planen. Sie kann Ihnen dabei helfen, mehr über den Nachthimmel zu erfahren und Ihre nächste Beobachtungssitzung zu planen.

MINDESTANFORDERUNGEN AN DAS GERÄT:

Windows:

• Windows 7 oder höher
• Prozessor mit 500 MHz oder mehr
• 128 MB RAM
• 850 MB Festplattenspeicher
• 32 MB OpenGL-fähige Grafi kkarte
• Monitor mit einer Auflösung von 1024 x 768 Pixeln(empfohlen)

Mac:

• Universal Binary (PPC/Intel-kompatibel)
• OS X 10.4 oder höher (10.5 oder höher für Elementary)
  • G3 Prozessor mit 450 MHz oder mehr
• 128 MB RAM
• 850 MB Festplattenspeicher
  • 32 MB OpenGL-fähige Grafi kkarte
• Monitor mit einer Auflösung von 1024 x 768 Pixeln (empfohlen)

SICHERHEITSHINWEISE

• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird.
  • Die mitgelieferte Batterie ist nicht wiederaufl adbar.
• Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden. Das direkte Anschließen des leitenden Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss.
• Verwenden Sie keine beschädigte Batterie.
• Lagern Sie die Batterie nicht in einer extrem kalten oder heißen Umgebung. Dies kann die Batterielebensdauer verringern.
• Nehmen Sie die Batterien heraus, wenn sie leer sind oder das Produkt längere Zeit nicht benutzt wird.
• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie dafür, dass die positiven und negativen Pole richtig ausgerichtet sind.
• Werfen Sie die Batterie nicht ins Feuer.
• Entsorgen Sie die Batterie gemäß den örtlichen Vorschriften.

FCC-HINWEIS: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.

Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen und (2) dieses Gerät muss Störungen von außen akzeptieren, dazu gehören solche Störungen, die einen unerwünschten Betrieb verursachen.

BATTERIEWARNUNG • VERSCHLUCKUNGSGEFAHR: Dieses Produkt enthält eine Knopfzelle. • Beim Verschlucken kann es zum TOD oder zu schweren Verletzungen kommen. • Eine verschluckte Knopfzelle kann bereits nach 2 Stunden zu inneren Verätzungen führen. • BEWAHREN Sie neue und gebrauchte Batterien AUSERHALB DER REICHWEITE VON KINDERN AUF. • SUCHEN SIE SOFORT EINEN ARZT AUF, wenn der Verdacht besteht, dass eine Batterie verschluckt oder in einen Körperteil eingeführt wurde.

WARNUNG BEI SONNENBEOBACHTUNG: Versuchen Sie niemals, die Sonne durch ein Teleskop zu betrachten.

BENÖTIGEN SIE UNTERSTÜTZUNG? Wenden Sie sich an die technische Unterstützung von Celestron unter

celestron.com/pages/technical-support

Produktdesign und technische Daten können ohne vorherige Ankündigung geändert werden. Dieses Produkt ist für Personen ab 14 Jahren konzipiert und vorgesehen.

CELESTRON

©2024 Celestron. Celestron und Symbol sind Warenzeichen von Celestron, LLC. Alle Rechte vorbehalten. Celestron.com

USA: Celestron, 2835 Columbia Street, Torrance, CA 90503 USA

UK: Celestron Global Ltd., Einheit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Vereinigtes Königreich

Hergestellt in China | 09-24

celestron.com/pages/warranty

FR +
