MANUALE DI ISTRUZIONI

MODEL #51630

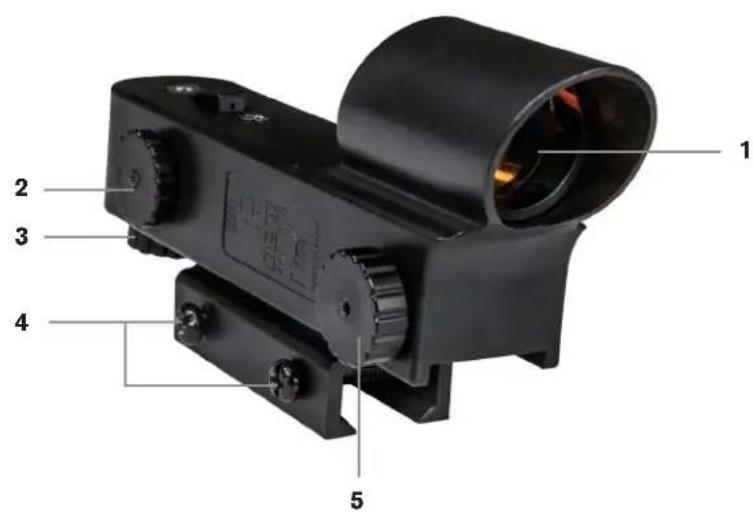

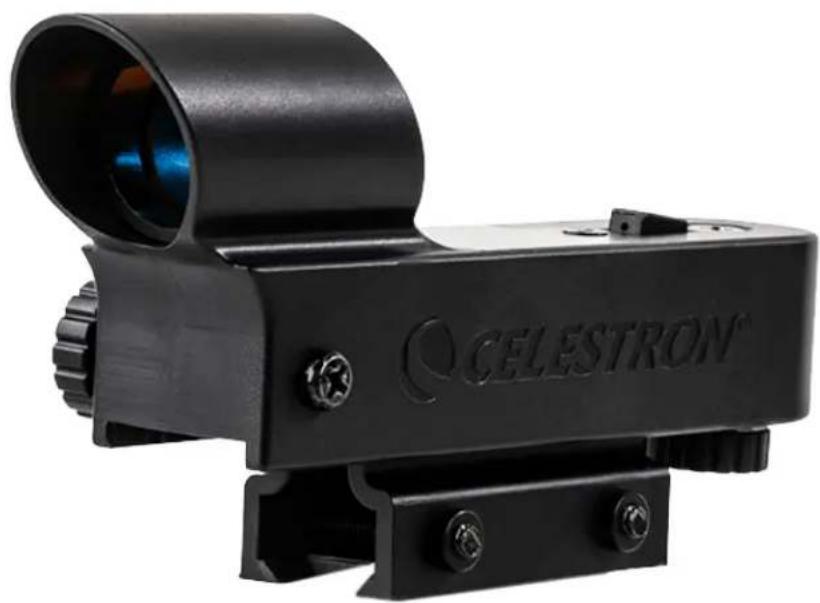

ELENCO COMPONENTI

1 2 3 4 5

1. Lente anteriore
2. Manopola alimentazione/luminosità
3. Manopola regolazione altitudine
4. Viti di montaggio
5. Manopola regolazione azimut

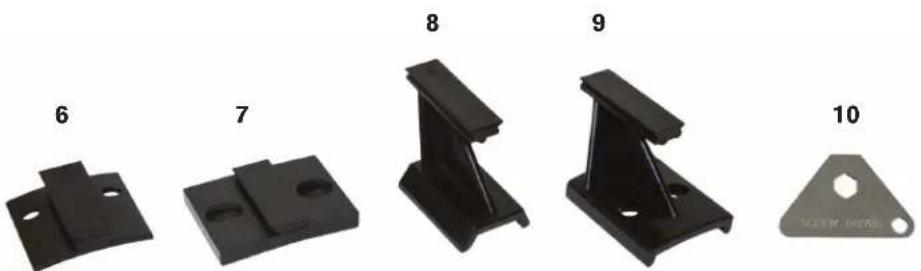

6. Staffa piccola Schmidt-Cassegrain

7. Staffa grande Schmidt-Cassegrain

8. Staffa di montaggio per piccoli telescopi con coda di rondine
9. Staffa di montaggio per piccoli telescopi con fori per viti
10. Strumento multifunzione in metallo

INSTALLAZIONE DEL CERCATORE STARPOINTER

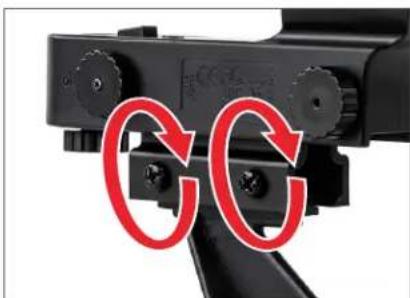

1. Allentare le due viti di montaggio vicino alla base del cercatore.

1. Scegliere la staffa corretta in base al proprio telescopio e fissarla alla base del cercatore.

1. Serrare le viti per fissare la staffa in posizione.

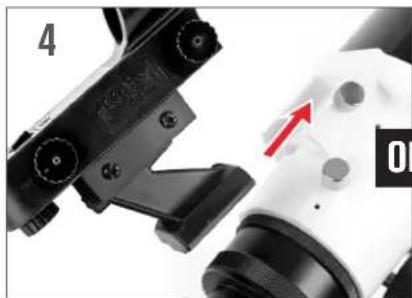

1. Se si possiede un staffa della tipologia a coda di rondine, allentare la vite di fissaggio sulla staffa di montaggio del telescopio, fare scorrere la base del cercatore nella staffa e serrare la vite di fissaggio.

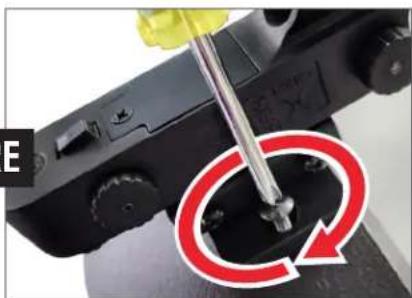

Se si possiede una staffa della tipologia a vite, rimuovere le due viti a croce o viti di bloccaggio dal telescopio. Sistemare il cercatore sopra i fori delle viti o le aste. Serrare le viti o le viti di bloccaggio per fissare il cercatore in posizione.

1. Una linguetta di plastica trasparente impedisce alla batteria di scaricarsi. Rimuovere la linguetta prima di utilizzare il cercatore.

* AVVERTENZA SOLARE! Non provare mai a osservare il Sole attraverso il cercatore o il telescopio senza un filtro solare!

ALLINEAMENTO DEL CERCATORE STARPOINTER

Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare gli oggetti e a centrarli nell'oculare. Al primo assemblaggio del telescopio è necessario allineare il cercatore con le ottiche principali del telescopio. È preferibile eseguire questa operazione durante il giorno* utilizzando degli oggetti terrestri.

* AVVERTENZA SOLARE! Non tentare mai di osservare il Sole attraverso il cercatore o il telescopio senza un filtro solare.

NOTA: Assicurarsi di spegnere il cercatore StarPointer quando non in uso per risparmiare batteria. È possibile acquistare nuove batterie online oppure presso rivenditori di orologi/elettronica.

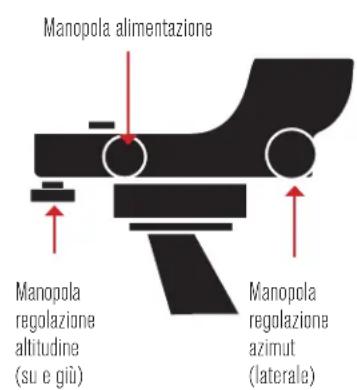

Manopola alimentazione Manopola regolazione altitudine (su e giù) Manopola regolazione azimut (laterale)

1. Portare il telescopio all'esterno durante il giorno e accendere il cercatore mediante la manopola di alimentazione. Individuare un oggetto facilmente riconoscibile, come ad esempio un lampione, la targa di un'auto o un cartello. L'oggetto dovrebbe trovarsi il più lontano possibile, minimo a 400 metri.

2 Oculare 20mm Manopole messa a fuoco

CENTRARE L'OGGETTO NELL'OCULARE

1. Guardare attraverso il telescopio utilizzando l'oculare con minor potenza. Muovere il telescopio fino a quando l'oggetto prescelto si trova al centro del campo visivo. Se l'immagine è sfocata, ruotare la manopola di messa a fuoco fino a quando non è nitida.

1. Con l'oggetto centrato precisamente nell'oculare, osservare attraverso la finestra ottica del cercatore e individuare il mirino.

1. Senza spostare il telescopio, utilizzare le due manopole di regolazione del cercatore per spostarlo fino a quando il mirino appare sull'oggetto che si sta osservando nell'oculare.

IL CERCATORE È ORA ALLINEATO!

1. Non occorre effettuare un nuovo allineamento salvo colpi o cadute. Se si desidera verificare l'allineamento, puntare il mirino ad un altro obiettivo terrestre. Quindi verificare che l'oggetto si trovi al centro del campo visivo dell'oculare.

ACCESSO ALLA BATTERIA DEL CERCATORE

Il cercatore StarPointer utilizza una batteria al litio a lunga durata da 3V (CR2032), posta sulla superficie superiore dello StarPointer. Se si pensa di non utilizzare il telescopio per un periodo prolungato, si consiglia di rimuovere la batteria durante la conservazione. Per rimuovere o sostituire la batteria, seguire le seguenti istruzioni:

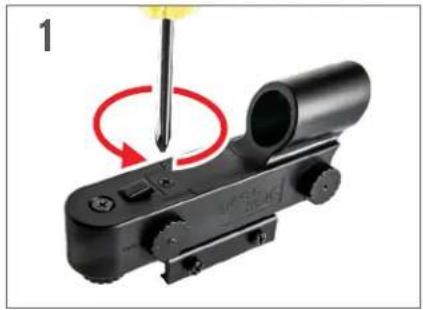

1. Mediante un cacciavite a croce, allentare la vite del coperchio della batteria e aprire il coperchio.

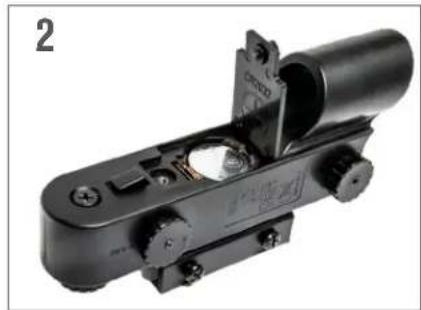

1. Se si sta sostituendo la batteria, installare la nuova con il polo (+) rivolto verso l'esterno.

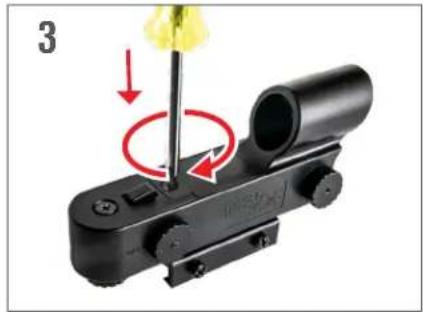

1. Posizionare nuovamente il coperchio sul cercatore e serrare la vite con il cacciavite a croce.

NOTA: È necessario un piccolo cacciavite a croce per sostituire la batteria del cercatore StarPointer.

AVVERTENZE BATTERIA

• PERICOLO DI INGESTIONE: Questo prodotto contiene una pila a bottone o una batteria a bottone.
• IN CASO DI INGESTIONE SI PUÒ VERIFICARE MORTE O LESIONI GRAVI.
- Una pila a bottone o una batteria a bottone ingerita può causare ustioni chimiche interne in sole 2 ore.
- TENERE le batterie nuove e usate FUORI DALLA PORTATA DEI BAMBINI - RICHIEDERE IMMEDIATA ASSISTENZA MEDICA se si sospetta che una batteria sia stata ingerita o inserita in qualsiasi parte del corpo.

ISTRUZIONI DI SICUREZZA

• Rischio di esplosione se la batteria è sostituita con un tipo di batteria non corretto.
• La batteria in dotazione non è ricaricabile.
• Utilizzare la batteria esclusivamente come previsto originariamente per evitare un corto circuito. Quando il materiale conduttivo è in contatto diretto con il polo positivo e negativo della batteria si ha un corto circuito.
• Non usare una batteria danneggiata.
• Non conservare la batteria in un ambiente eccessivamente freddo o caldo. Ciò può ridurre la durata della batteria.
• Quando si sostituisce la batteria, consultare il manuale di istruzioni e assicurarsi che i poli positivo e negativo siano orientati correttamente.
• Non gettare la batteria nelle fiamme.
• Smaltire la batteria in conformità ai regolamenti locali.

NOTA FCC: Il presente dispositivo è conforme alla Parte 15 delle Norme FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) Il presente dispositivo non deve causare interferenze dannose, e (2) il presente dispositivo deve accettare qualsiasi interferenza ricevuta, comprese interferenze che potrebbero causare un funzionamento indesiderato.

Separate waste collection. Check your local municipal guidelines. Raccolta differenziata. Verifica le disposizioni del tuo Comune.

CELESTRON

©2024 Celestron. Celestron e Symbol sono marchi di fabbrica di Celestron, LLC.

Tutti i diritti riservati. • Celestron.com

UK: Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, United Kingdom design e le specifiche del prodotto sono soggetti a modifiche senza previa notifica.

Il prodotto è ideato e inteso per persone di età superiore ai 14 anni.

Fabbricato in Cina
