1 - Interrupteur marche/arrêt.

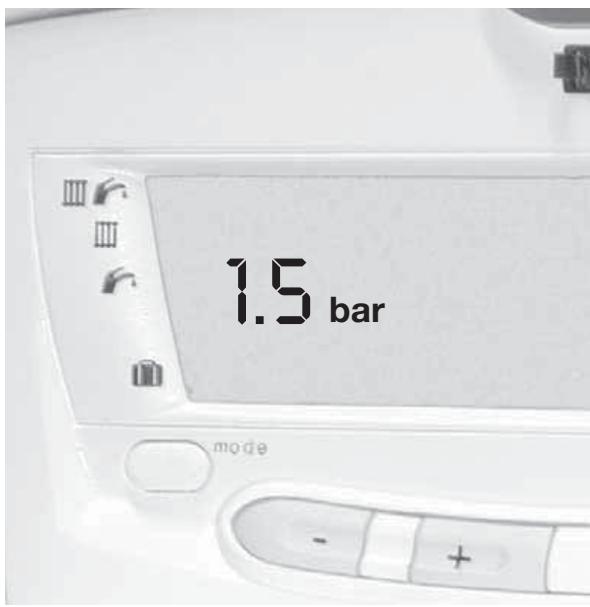

2 - Affichage de la pression disponible dans le circuit chauffage.
3 - Affichage de la température mesurée dans le circuit chauffage.
4 - Choix du mode de fonctionnement.
5 et 6 - Déterminé la température souhaïée de l'eau chaude et du circuit chauffage.
7 - Indicateur de fonctionnement : - Fixe vert : lorsque la chaudière est sous tension.
- Clignotement rouge : signale une anomalie.
Allumage de la chaudiere S'assurer que :
- la chaudière est alimentée électriquement.
- le robinet gaz est ouvert.
Puis pousser l'interrupteur vers la droite pour faire apparaitre I.
Arrêt de la chaudière
- Pousser l'interrupteur vers la gauche pour faire apparaitre O : la tension electrique est coupée.
- Fermer l'alimentation en gaz en cas d'absence prolongée.
Choix du MODE de fonctionnement
- Chaque appui sur mode change le mode de fonctionnement de la chaudière et positionne le symbole en face du mode sélectionné : Chauffage + eau chaude
Chauffage seul
Eau chaude seule
Protection de la chaudière contre le gel
Réglage de la température de l'eau chaude sanitaire
Utiliser les boutons + et - (5) pour déterminer la température souhaitée entre 38^ et 65^
NB: Un appui bref sur une des touches + ou - (5) ou (6) fait apparaitre la valeur de la températurecisioniepréciédemment.
En cas d'anomalie, un symbole défaut s'affiche et levoyant (7) devient clignotant rouge :
F
Défaut d'allumage
tenter un reset
F
Défaut sur le débit d'air
tenter un reset
F
Manque d'eau
remplir l'installation
F Autres défauts
appeler votre S.A.V.
Réglage de la température de l'eau du circuit chauffage
Utiliser les boutons + et - (6) pour déterminer la température souhaïée entre 38^ et le maximum prévu par l'installateur.
Reset: Arrête la chaudière (O apparent), attendre 5 s puis redémarrer la chaudière (I apparent).
Si le défaut persististe,appelez le service après vente le plus proche.
Remplissage de l'installation
Lorsque l'installation manque d'eau, le symbole apparait.
Dans ce cas, procéder au remplissage en ouvrant le robinet prévu sur l'installation jusqu'à ce que l'afficheur (2) indique une pression entre 1,5 et 2 bars.
Présentation de la chaudière
Les Themaplus C 25 E, C 25 E V, F 25 E, F 25 E H-MOD, C 30 E, F 30 E et F 30 E H-MOD
dont des chaudières à double service (chauffage + eau chaude instantanée).
Les modèles C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

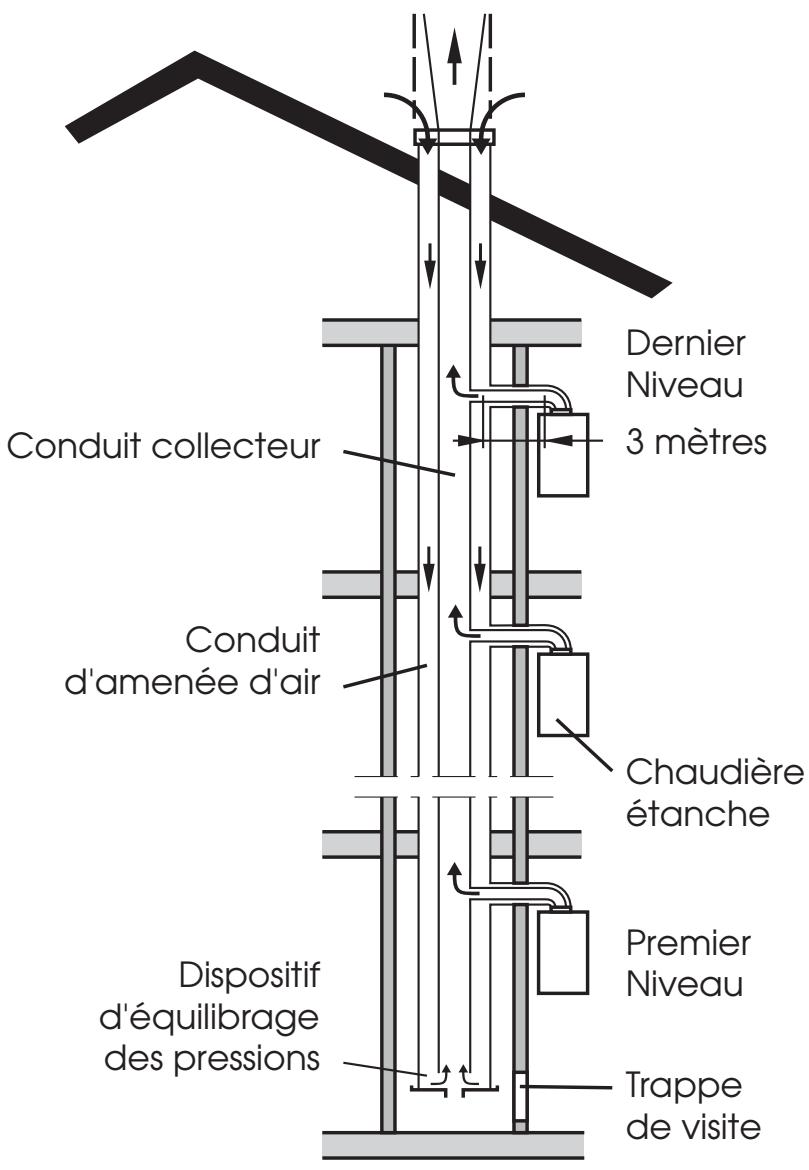

Les modèles F sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par une ventouse.

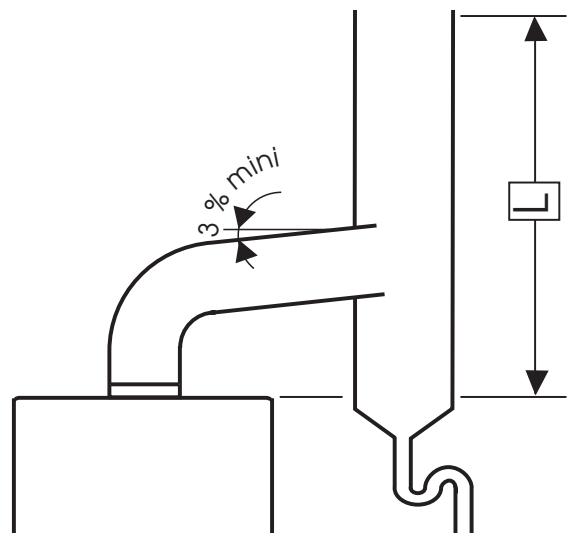

Les modèles V (conformes aux normes NF D 35 337) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.
Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mecanique Contrôlee doivent être équipées d'un dispositif de sécurité collective
interrompant le fonctionnement de chacune des chaudieres en cas d'arrêt de l'extracteur.
Accessoires:
Différents accessoires sont disponibles tels que:
- les thermostats et programmateurs
d'ambiance,
-
le module Harmony qui, raccordé à votre chaudière, permet d'obtenir deux zones de températures distinctes.
-
la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudière double service le comfort du gallon de stockage.
Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site
www.saunierduval.fr
Homologation:
Les Themaplus C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz"
90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.
Sommaire
Instructions d'utilisation 2
Présentation 3
UTILISATEURS
La garantie 4
L'entretien 5-6
La régulation de votre installation 6-7
- Les questions que vous vous posez 8 - 9
INSTALLATEURS
- Conditions d'installations 10
- Dimensions 11
- Caracteristiques techniques 12 - 16
- Conception du circuit sanitaire 16
- Conception du circuit chauffage 17
- Circuit hydraulique 18 - 19
- Emplacement de la chaudière 20 - 21
Evacuation des gaz brûlés Themaplus C 22
- Sorties ventouse 22 - 26
- Pose des canalisations 27 - 28
- Mise en place de la chaudière 29
- Raccordement électrique 30 - 31
- Mise en fonctionnement 32 - 33
- Réglages 34 - 38
Vidange 39
- Changement de gaz 39
SERVICES APRÉS-VENTES
SECURITIES
- Sécurités de fonctionnement 44 - 45
Bienvenue aux utilisateurs
Merci d'avoir besoin Saunier Duval, premier constructeur français de chaudières murales au gaz.
La désignation exacte de votre apparéil est inscrite sur la plaque signalétique placée à l'intérieur de la chaudière.
Pour une pleine satisfaction de vos besoin et éviter toute fausse mançuvre, il est important de bien suivre les recommendations d'utilisation fournies dans la presente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l'accompagnent, à porter de main afin de pouvoir les consulter en cas de besoin.
L'installation de votre apparéil doit être réalisée par un professionnel qualifié qui respects la normes en vigueur.
La chaudière qui vous a eté installée par un professionnel qualifié(1), à même de vérifier que toutes les contraintes techniques
liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux contrôles qualitats. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifique à l'installation sur laquelle elle est raccordée.
La Station Technique Agréée Saunier Duval France
de votrechoix,composée deprofessionnels qualifiés régulierement formés sur nos produits (voir liste jointe à l'emballage de la chaudière) effectuera rapidement et gratuitemment cette mise en service sur simple demandedevantepart.
Ces contrôles étant effectués, la S.T.A. transmettra à nos services la «demande de garantie».
Assurez-vous que cela a bien eté fait, cet enregistrement nous permettra de vous envoyer,
par courrier, votre carte de garantie.
Saunier Duval yous offre une garantie pieces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de piece reconnue defectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.
Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire ministerielle du 09/08/78).
Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retard en nos usines pour examen.
La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci.
La garantie pieces constructeur ne saurait
etre retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration de la chaudière resultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une adaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières
figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie pièces constructeur ne couvre pas :
- les déteriorations
constécutives à des
modifications de la nature
ou de la pression inadéquate
ou irrégulière de l'eau ou du gaz, de la qualité de l'eau
(tels que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.
- les interventions
effectuees par d'autres
entreprises que celles
spécalement qualifiées.
Cette garantie pièces
constructeur n'exclut pas le
bénéfice au profit de
l'acheteur de la garantie
légale prévue par l'article
1641 du Code Civil.
(1) Certificat de
conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel
qualifié ayant réalisé l'installation de votre chaudière est tenu d'établit un certificate de conformitéapprovédepar les ministres charges de la construction et de la sécurité du gaz :
- de modulo 2
après réalisation d'uneinstallation de gaz neuve oudéplacement de chaudière
de modele 4
apres remplacement d'une chaudiere par une nouvelle.
L'entretien,
ce que vous doivent savoir
Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps.
Un entretien régulier, par un professionneliel qualifié, de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage
central. Il permet d'alloger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.
Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrite un
CONTRAT
D'ABONNEMENT
comprant, au minimum,
selon la norme
NF X 50-010, une visiteannuelle au cours delaquelle seront effectués
- le nettoyage du corps de chauffe, du brûleur et de l'extracteur,
L'entretien, ce que vous doivent savoir
- la vérification de la pompe,
- la vérification et le réglage des organes de régulation,
- la vérification des disposits de sécurité et notamment la sécurité VMC si incorporee dans la chaudiere,
- la vérification des débits de gaz et réglage de la combustion avec analyse des fumées.
Ce contrat inclut également la main-d'oeuvre pour cette visite annuelle ainsi qu'un dépannage évientuel sous certaines conditions mentionnées dans le contrat.
Choisir son entreprise de Service Avec-Vente
Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.
La liste des Stations Techniques Agréées,
fournie avec votre chaudière, vous permettra de faire appel à un professionnel après chez vous et régulièrement formé au dépannage de nos produits.
Le ramonage du conduit de fumée est
recommandé et conditionne parfois la couverture incendie de votre
assurance. On entend par ramonage, le nettoyage par action mécanique directe de la paroi interieure du conduit de fumée afin d'en éliminer les dépôts sur toute sa longueur.
Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéresse, attestera notamment de la vacuité du conduit.
L'entretien de l'habillage de votre apparéil
se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.
N'utilisez pas de produits abrasifs ou à base de solvant,Ceux-ci pourraient entrainer une alteration de I'habillage.
La régulation, source d'économie
Votre Themaplus
est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre
installateur qui saura, en
adaptant les paramètres de
la chaudière (température
maximale ou puissance
maximale du circuit
chauffage), vous garantir
la meilleure performance
de votre installation.
Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoin.

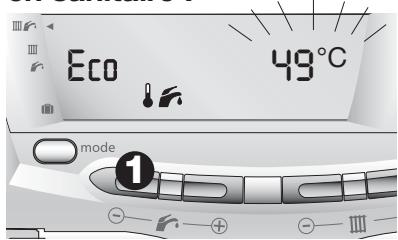

Réglage de la température en sanitaire :
1 - Les boutons + et - du côté à vous permettent de faire varier la température de l'eau chaude entre 38^ et 65^ en fonction de vos besoins.
NB: Le libellé ECO s'affiche jusqu'à la température de 49^ .
Réglage de la température dans le circuit chauffage :
2 - Les boutons + et - côté ↑ « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « «« « « « « « « « « « « « « « « « « « « «« » et le maxi prévu par votre installerateur.
Vous aurez recours à ce réglage lorsque l'installation ne comporte pas de thermostat d'ambiance ou lorsque l'on souhaite que les radiateurs neprésentent pas de parois trop chaudes.

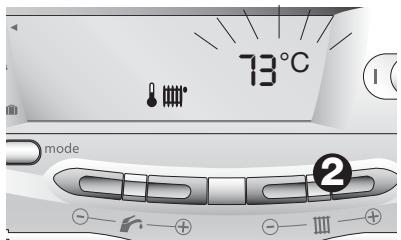

NB:Une premiere impulsion coté ou permet d'afficher la température selectionnée precedemment.
Pour offrir encore plus de comport et d'économie, Saunier Duval a conçu une gamme de thermostats et de programmateurs d'ambiance disponibles en option.
Plus de comport
parce qu'ils sont capables de régler précisément la température interieure du logement.
Plus d'économies
(jusqu'à 20% ) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.
Thermostat d'ambiance simple
Programmateurs d'ambiance de la gamme Exacontrol
Existent en plusieurs versions:
- Programmateur journalier (piles ou 230V).
-Programmateur hebdomadaire (piles).
- Programmateur hebdomadaire sans fil (piles).
Exadial, la commande partéléphone de la chaudière
Saunier Duval propose également en accessoire une sonde extérieure
dont le capteur place sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.
Consultez nos descriptifs détaillés sur notre site:
www.saunierduval.fr
Les questions que vous vous posez....
Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude!
Effectivement, la température de l'eau est liée au débit d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité à la rechauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.
Depuis que j'ai installé unprogrammateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi !
C'est tout l'intérêt
du programmateur
d'ambiance qui évite
de faire fonctionner
la chaudière lorsque,
par une belle après-midi,
le soleil extérieur suffit
àMAINTERVIRELA habitation
à la température souhaitée.
Je compte boucher les aérations basses et haute du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid !
Cette opération est interdite,
les aérations basses et
hautes sont indispensablees à
l'aération du local !
Les obstruer empêcherait la
bonne évacuation des gaz brûlés et pourrait entraîner une mise en danger par asphyxie.
Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet !
Quelles que soient
les performances de votre
chaudiere, l'arrivée d'eau
chaude est tributaire
de la quantité d'eau froide
containue dans les tuyaux.
Si vous salle de bain
est à 10 mètres
de votre chaudiere,
les quelques secondes
necessaires à l'arrivée de
l'eau chaude vous parfaitron
parfois un peu longues!
J'entends des bruits d'eau dans les radiateurs.

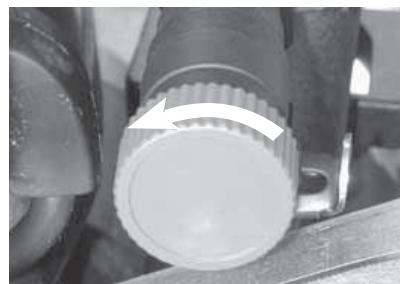

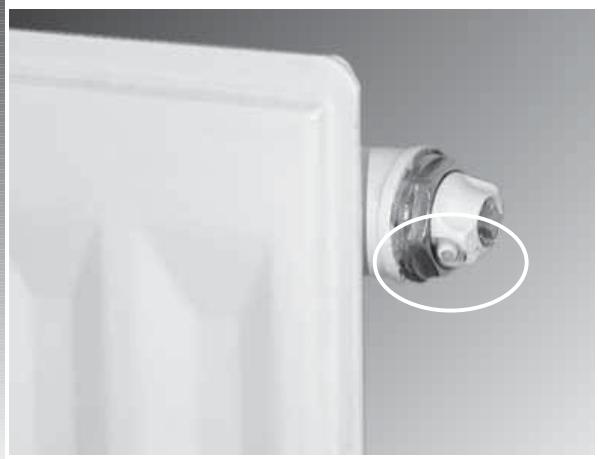

Il y a peut-être de l'air dans les canalisations. Procedez à la purge de vos radiateurs en dévissant la vis place à leur extrémité.
Après une purge, rétablissez toujours la pression comme indiqué ci-après. Si l’anomalie
persiste, faîtes appel à votre Service Àpès Vente.

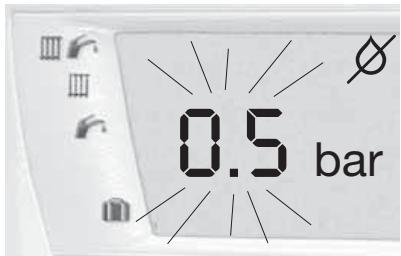

Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent !
La chaudiere s'est mise en sécurité parce qu'elle a detecté un manque d'eau dans l'installation. Il faut alors remettre de l'eau en ouvrant le robinet bleu placé sous la chaudiere jusqu'àoogleir une pression entre 1 et 2 bars sur l'indicateur.
Si le remplissage avait etre renouvelé trop souvent, il pourrait eventuellesment s'agir d'une fuite dans votre installation.
Dans ce cas, faîtes appel à votre Service ÀpRES-Vente afin qu'il effectue un contrôle de la chaudière.
Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?
En cas d'absence de
quelques jours, baissez
simplement la tempereature
de consigne sur vous
thermostat d'ambiance.
Choisissez une tempereature
qui vous permettra
de retrouver rapidement
une tempereature comfortable
a votre retour.
Notez que, comme précisé sur la page précédente, unprogrammateur d'ambiance vous permet de selectionner idéalement les jours,les plages horaires et les températures de chauffe.
Si vous installation ne comporte pas de thermostat d'ambiance, selectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière.
Dans les habitations
inoccupées sur de longues périodes, il est préféable de vidanger l'installation ou de la protégger par un additif antigel spécial chauffage disponible auprès de votre installer.
Conditions d'installations
Bâtiments d'habitation
L'installation et l'entretien de l'appareil doivent être effectuels
par un professionnel
qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
- Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéliés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
- Norme DTU P 45-204
- Installations de gaz
(anciennement DTU N° 61-1)
- Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne:
-
le volume du local
-
les surfaces ouvrant sur l'extérieur
-
l'évacuation des produits de combustion
-
Règlement Sanitaire Départemental.
- Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).
Établissements recevant du public
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :
a) Prescriptions generales Pour tous les apparciels: - Articles GZ Installations aux gaz combustibles et hydrocarbures liquifiés. Ensuite, suivant l'usage: - Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)
Certificat de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établit un certificat de conformité approvéd par les ministres charges de la construction et de la sécurité du gaz.
- de modulo 2 après réalisation d'une installation de gaz neuve, ou déplacement de chaudière.
- de modulo 4
apres remplacement
d'une chaudiere
par une nouvelle.
Dimensions

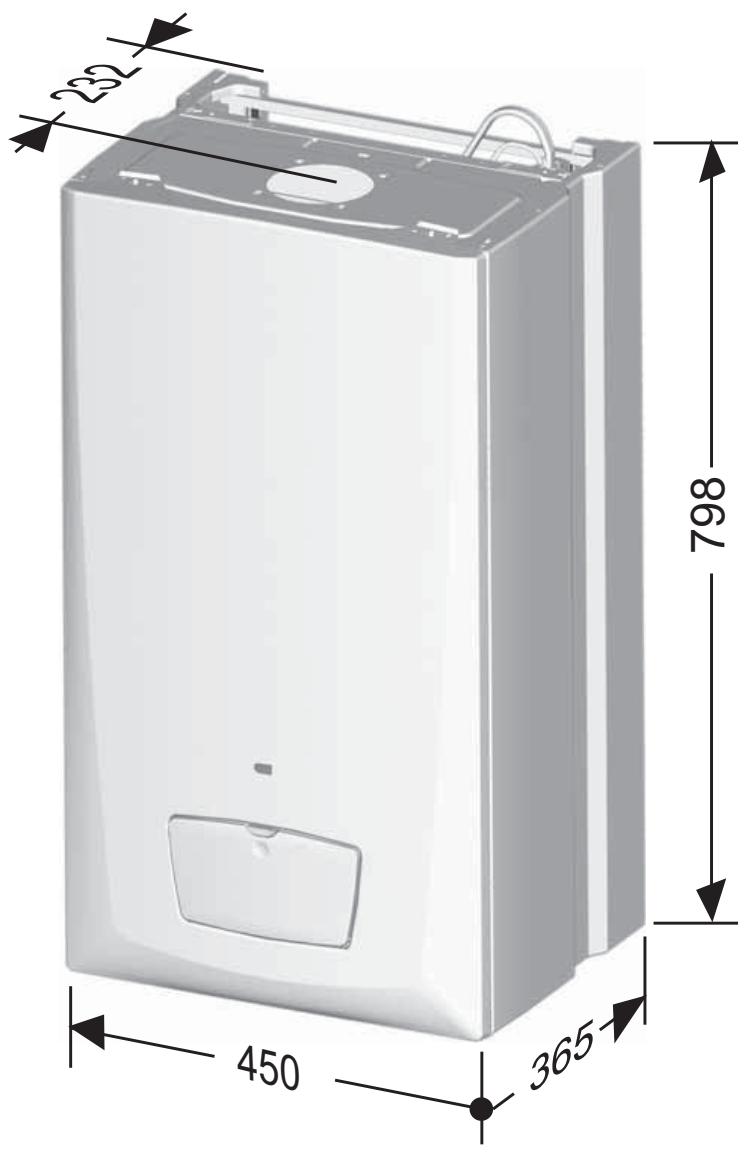

La chaudière est livrée en deux colis séparés:
- la chaudière,
- la plaque de raccordement et la barrette de fixation.
Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l'installation.
Nota : Dans le cas où des tuyauteries passent derrière la chaudière, utiliser le cadre écarteur spécifique étudié par Saunier Duval pour votre chaudière.
| Themaplus
Poids net | (kg) | C 25 E (V) | F 25 E
F 25 E H-MOD | C 30 E | F 30 E
F 30 E H-MOD |
| 37 | 39 | 39 | 41 |
| Poids brut | (kg) | 39 | 41 | 41 | 43 |
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Caracteristiques techniques
Themaplus
| C25E(V) | F25E | F25E H-MOD | C30E | F30E | F30E H-MOD |
| Chauffage | | | | | | |
| Puisance utile en chauffage (P) ajustable de... (kW) à... (kW) | 8,4 | 9,3 | 4,1(G20)/ 4,9(G30) | 10,4 | 10,4 | 5 |
| 24,6 | 24,6 | 24,9 | 29,6 | 29,6 | 29,6 |
| Débit calorifique (Q) de... (kW) à... (kW) | 9,9 | 10,6 | 5(G20)/ 6(G30) | 12,3 | 12,2 | 6 |
| 26,8 | 26,9 | 27,2 | 32,5 | 32,5 | 32,5 |
| Rendement sur P.C.I. (%) | 91,5 | 91,3 | 91,5 | 91 | 91 | 91 |
| Température départ chauffage maxi. (°C) | 87 | 87 | 87 | 87 | 87 | 87 |
| Température départ chauffage mini. (°C) | 38 | 38 | 38 | 38 | 38 | 38 |
| Vase d'expansion circuit chauffage, capacité utile (I) | 8 | 8 | 8 | 8 | 8 | 8 |
| Capacité maxi. de l'installation à 75°C (I) | 156 | 156 | 156 | 156 | 156 | 156 |
| Soupape de sécurité, pression maxi de service (PMS)(bar) | 3 | 3 | 3 | 3 | 3 | 3 |
| Sanitaire | | | | | | |
| Puisance en eau chaude (P) auto. variable de... (kW) à... (kW) | 8,4 | 9,3 | 4,1(G20)/ 4,9(G30) | 10,4 | 10,4 | 5 |
| 24,6 | 24,6 | 24,9 | 29,6 | 29,6 | 29,6 |
| Débit calorifique (Q) de... (kW) à... kW) | 9,9 | 10,6 | 5(G20)/ 6(G30) | 12,3 | 12,2 | 6 |
| 26,8 | 26,9 | 27,2 | 32,5 | 32,5 | 32,5 |
| Température eau chaude maxi. (°C) | 65 | 65 | 65 | 65 | 65 | 65 |
| Débit seuil de fonctionnement en sanitaire (l/min.) | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| Débit spécifique (pour un ΔT de 30°C) (l/min.) | 12 | 12 | 12 | 14,2 | 14,2 | 14,2 |
| Pression d'alimentation mini. (bar) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Pression d'alimentation maxi. (PMW) (bar) | 10 | 10 | 10 | 10 | 10 | 10 |
| Combustion | | | | | | |
| Évacuation des gaz brûlés par conduit Ø (mm) | 125 | - | - | 140 | - | - |
| par tube ventouse Ø (mm) | - | 60/80 | 60/80 | - | 60/80 | 60/80 |
| Entrée air frais par tube ventouse Ø (mm) | - | 100/125 | 100/125 | - | 100/125 | 100/125 |
| Débit d'air neuf (1013 mbar - 0°C) (m³/h) | 54,5 | 40,6 | 46,9 | 70,5 | 48,6 | 51,4 |
| Débit d'extraction (modèle V) (1013 mbar - 20°C) (m³/h) | 106 (V) | - | - | - | - | - |
| Débit d'évacuation des gaz brûlés (g/s) | 19,6 | 15,9 | 17,2 | 25,7 | 18 | 19 |
| Température fumée (°C) | 111 | 142 | 137 | 109 | 141 | 145 |
| Valeur des produits CO (ppm ou mg/kWh) | 33/35 | 24/25 | 32/34 | 27/28 | 36/38 | 17/18 |
| de la combustion CO2 (%) | 5,3 | 6,7 | 6,2 | 4,9 | 7,2 | 6,8 |
| NOx (ppm ou mg/kWh) | 83/146 | 84/148 | 77/136 | 83/146 | 82/147 | 79/140 |
| Electricité | | | | | | |
| Tension d'alimentation | 230 | 230 | 230 | 230 | 230 | 230 |
| Intensité | 0,71 | 0,96 | 0,98 | 0,71 | 0,98 | 1 |
| Puisance maxi. absorbée | 164 | 219 | 225 | 164 | 224 | 230 |
| Protection électricque | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| Catégorie gaz
112E+3+ | C25E(V) | F25E | F25E
H-MOD | C30E | F30E | F30E
H-MOD |
| Gaz naturel (G 20) - (réf. 15°C - 1013 mbar) | | | | | | |
| Ø injecteur brûleur (mm) | 1,20 | 1,20 | 1,25 | 1,20 | 1,20 | 1,25 |
| Ø diaphragme (mm) | 5,8 | 5,95 | 5,8 | 6,5 | 6,9 | 6,3 |
| Pression d'alimentation (mbar) | 20 | 20 | 20 | 20 | 20 | 20 |
| Pression au brûleur maxi. (mbar) | 12,4 | 13 | 11,8 | 12,6 | 13,1 | 12,1 |
| Pression au brûleur mini. (mbar) | 2,1 | 2,1 | 1,55 | 2,25 | 2,06 | 1,8 |
| Débit à puissance maxi. (m3/h) | 2,84 | 2,84 | 2,88 | 3,44 | 3,44 | 3,44 |
| Débit à puissance mini. (m3/h) | 1,05 | 1,12 | 0,53 | 1,30 | 1,29 | 0,63 |
| Gaz naturel (G 25) - (réf. 15°C - 1013 mbar) | | | | | | |
| Ø injecteur brûleur (mm) | 1,20 | 1,20 | 1,25 | 1,20 | 1,20 | 1,25 |
| Ø diaphragme (mm) | 5,8 | 5,95 | 5,8 | 6,5 | 6,9 | 5,3 |
| Pression d'alimentation (mbar) | 25 | 25 | 25 | 25 | 25 | 25 |
| Pression au brûleur maxi. (mbar) | 15,6 | 16,2 | 14,7 | 15,8 | 16,4 | 15,1 |
| Pression au brûleur mini. (mbar) | 2,6 | 2,7 | 2,0 | 2,8 | 2,6 | 2,2 |
| Débit à puissance maxi. (m3/h) | 3,01 | 3,03 | 3,06 | 3,65 | 3,65 | 3,65 |
| Débit à puissance mini. (m3/h) | 1,11 | 1,19 | 0,56 | 1,38 | 1,37 | 0,67 |
| Butane (G 30) | | | | | | |
| Ø injecteur brûleur (mm) | 0,73 | 0,73 | 0,77 | 0,73 | 0,73 | 0,77 |
| Ø diaphragme (mm) | 5,35 | 5,35 | 4,4 | 5,95 | 6,1 | 5,2 |
| Pression d'alimentation (mbar) | 29 | 29 | 29 | 29 | 29 | 29 |
| Pression au brûleur maxi. (mbar) | 24,3 | 25 | 21,1 | 23,9 | 24,9 | 21,9 |
| Pression au brûleur mini. (mbar) | 3,5 | 4,1 | 4,3 | 3,63 | 3,43 | 3,3 |
| Débit à puissance maxi. (kg/h) | 2,11 | 2,13 | 2,14 | 2,56 | 2,56 | 2,56 |
| Débit à puissance mini. (kg/h) | 0,78 | 0,83 | 0,47 | 0,97 | 0,96 | 0,47 |
| Propane (G 31) | | | | | | |
| Ø injecteur brûleur (mm) | 0,73 | 0,73 | 0,77 | 0,73 | 0,73 | 0,77 |
| Ø diaphragme (mm) | 5,35 | 5,35 | 4,4 | 5,95 | 6,1 | 5,2 |
| Pression d'alimentation (mbar) (mbar) | 37 | 37 | 37 | 37 | 37 | 37 |
| Pression au brûleur maxi. (mbar) | 30,8 | 31,7 | 27,4 | 30,5 | 31,8 | 27,8 |
| Pression au brûleur mini. (mbar) | 4,3 | 5,5 | 5,3 | 4,63 | 4,38 | 3,7 |
| Débit à puissance maxi. (kg/h) | 2,08 | 2,09 | 2,11 | 2,52 | 2,52 | 2,52 |
| Débit à puissance mini. (kg/h) | 0,77 | 0,82 | 0,47 | 0,96 | 0,95 | 0,47 |
Caracteristiques techniques Themaplus

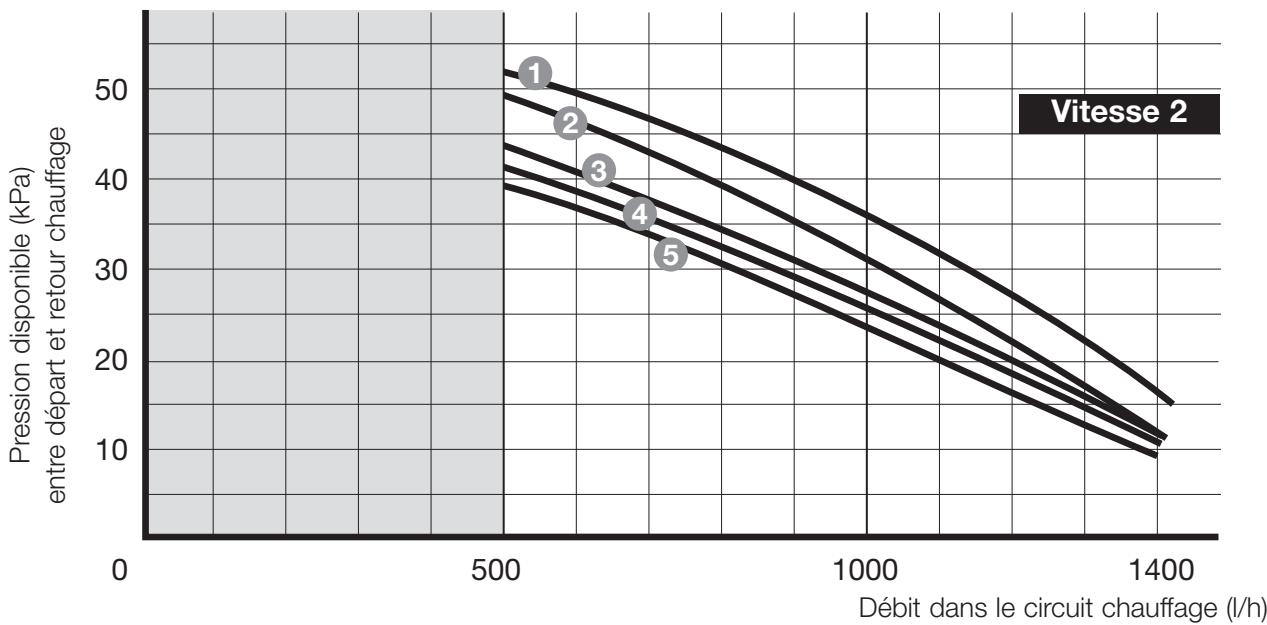

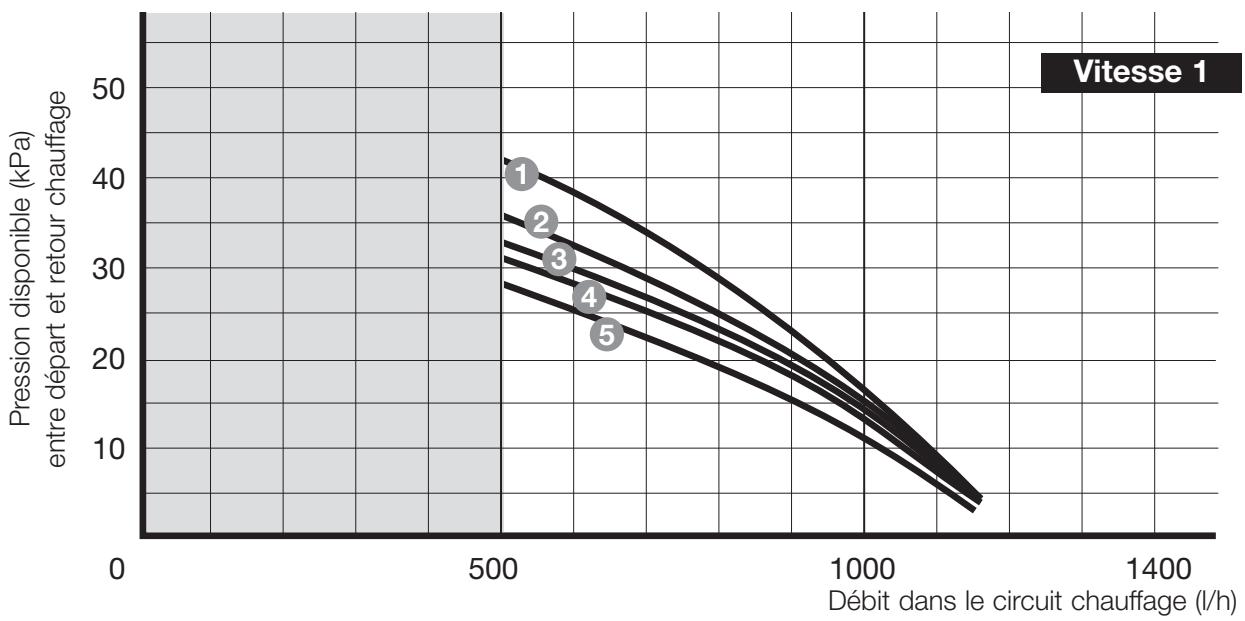

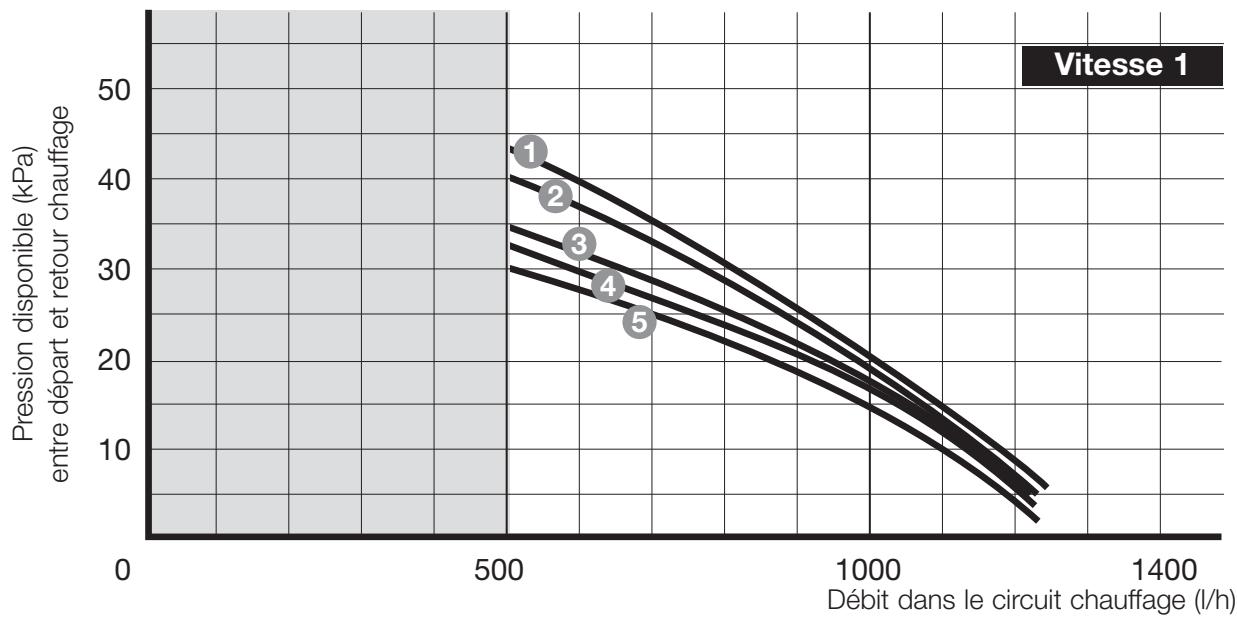

Courbes débit/pression Themaplus C 25 E (V), F 25 E et F 25 E H-MOD
1 By-pass fermé
2 Ouvert 1/4 tour
3 Ouvert 1/2 tour
4 Ouvert 1 tour
5 Ouvert 2 tours

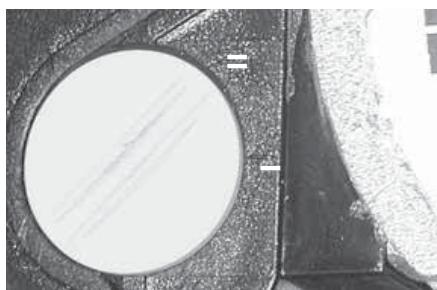

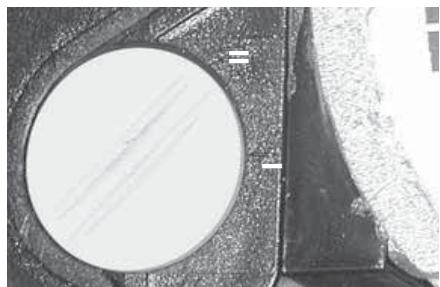

L'interrupteur de pompe est placé en usine sur la position II.
Si l'installation le nécessite, selectionner la vitesse I à l'aide du selecteur situé sur la pompe.

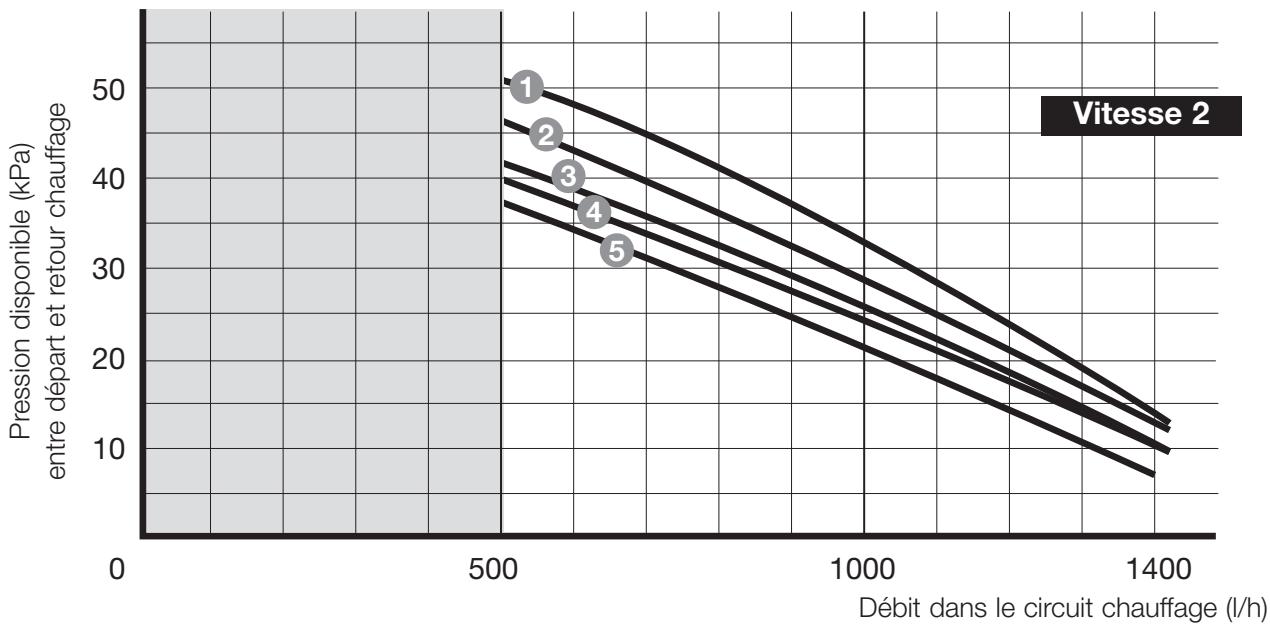

Courbes débit/pression Themaplus C 30 E, F 30 E et F 30 E H-MOD
1 By-pass fermé
2 Ouvert 1/4 tour
3 Ouvert 1/2 tour
4 Ouvert 1 tour
5 Ouvert 2 tours
L'interrupteur de pompe est placé en usine sur la position II.
Si l'installation le nécessite, sélectionner la vitesse à l'aide du sélecteur situé sur la pompe.
Caracteristique techniques
Important :
Les chaudières Themaplus s'inscrivent dans la catégorie "chaudièreasse température" suivant le classement de la Réglementation Thermique.
Seules les performances publiées sur le site internet www. rt2000-chauffage.org correspondant à la premièreactualisation des valeurs officielles de performances dans le cadre de la RT 2000.
Conception du circuit sanitaire
Le circuit de distribution
sera réalisé de manière à éviter au maximum
les pertes de charge:
limiter le nombre de coudes, utilise des robinetteries
à forté section de passage afin de permettre un débit suffisant.
La chaudière peut fonctionner avec une pression d'alimentation
minimale de 0,6 bar mais avec un faible début.
Un meilleur comport d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.
Conception du circuit chauffage
Les chaudières
Themaplus peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant...
Les surfaces de chauffe
peuvent etre constituées de radiateurs, de convecteurs ou d'aerothermes.
Attention: si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibuteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.
Les sections des
canalisations seront déterminées en utilisant la courbe début/pression pages 14 ou 15. Le réseau de distribution sera calculé selon le début correspondant à la puissance réellement nécessaire, sans tener compte de la puissance
maximale que peut fournir la chaudière. Il est toute fois recommendé de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le débit minimal est de 500 l/h.
Le tracé des tuyauteries
sera uncon 已 afin de prendre toutes les dispositions nécessaires pour eviter les poches d'air et faciliter le dégazage permanent de I installation.
Des purgeurs devront etre prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
Le volume d'eau total
admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 125 litres (pour C 25 E, F 25 E et F 25 E H-MOD) ou 156 litres (pour C 30 E,
F 30 E et F 30 E H-MOD), pour une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars.
Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
Prévoir un robinet
de vidange au point le plus bas de l'installation.
Dans le cas d'utilisation de robinets
thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.
S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'insteller la nouvelle chaudière.

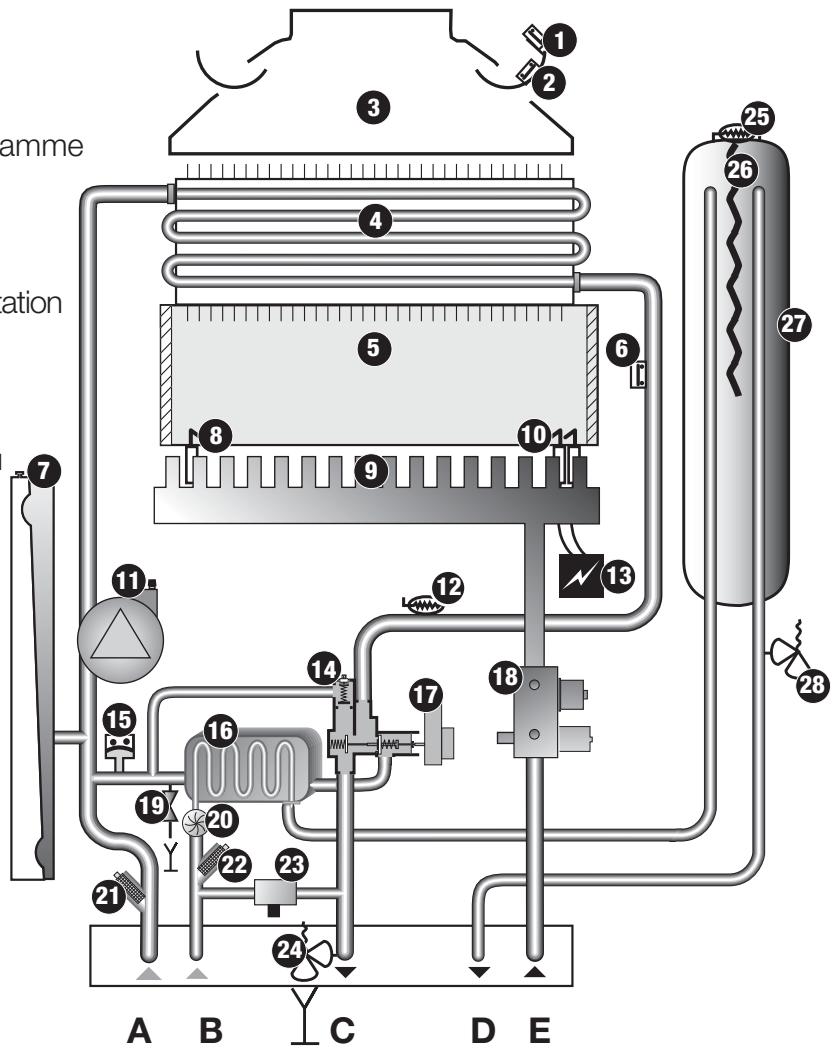

Circuit
hydraulique
Themaplus C 25 E et C 30 E
1 - Sécurité basse température sur les refoulements de cheminée.
2 - Sécurité haute température sur les refoulements de cheminée ou VMC
3 - Coupe tirage
4 - Échangeur chauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Capter de régulation et limitation de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire
17 - Vanne trois voies
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détector de début
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide
23 - Groupe de remplissage
24 - Soupape de sécurité à 3 bars
25 - Capter de température du gallon
26 - Résistance de maintien en température
27 - Ballon de micro accumulation
28 - Soupape de sécurité à 10 bars
A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz

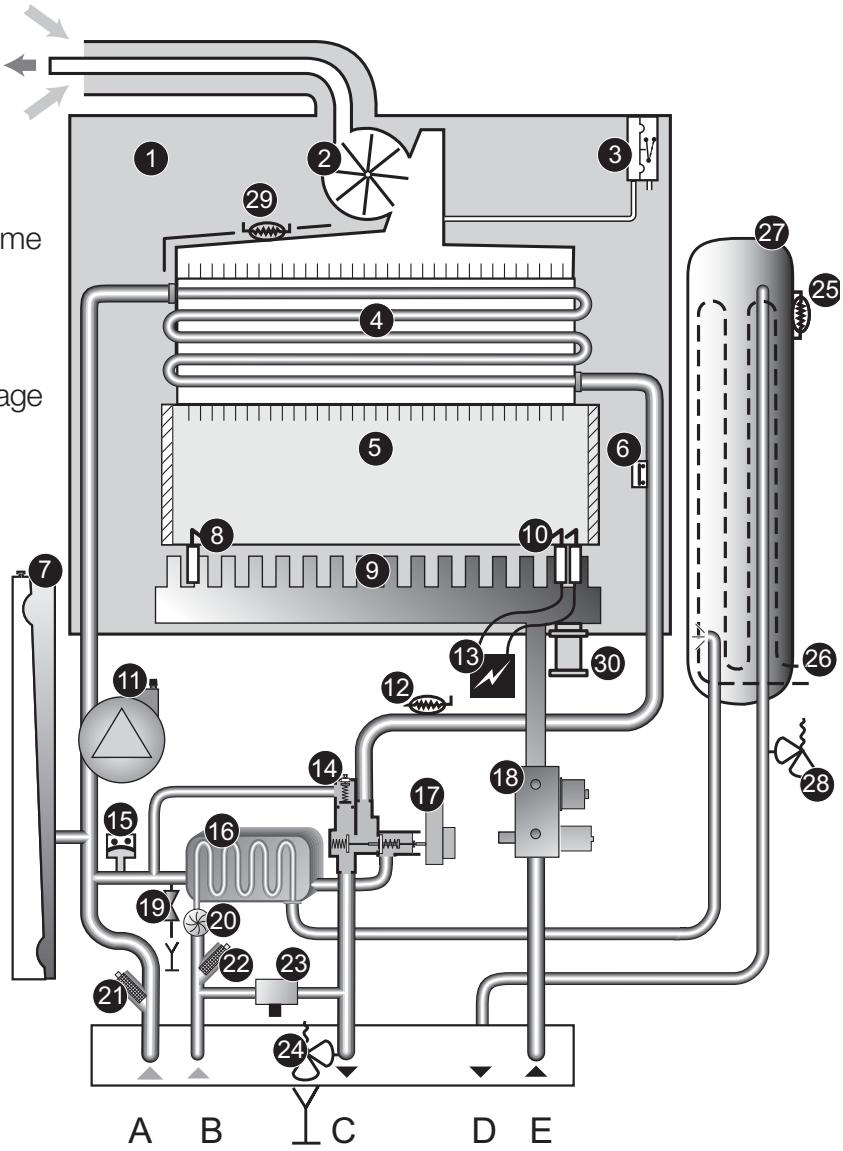

Themaplus F 25 E, F 25 E H-MOD, F 30 E et F 30 E H-MOD
1 - Chambre étanche
2 - Extracteur
3 - Pressostat
4 - Échangeeurchauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Limiteur de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire
17 - Vanne trois voies
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détector de début
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide
23 - Groupe de replissage
24 - Soupape de sécurité à 3 bars
25 - Capter de température du gallon
26 - Résistance de maintien en température
27 - Ballon de micro accumulation
28 - Soupape de sécurité à 10 bars
29 - Capteur de température H-MOD
30 - Electrovanne brûleur H-MOD
A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz
Entrée air frais
Emplacement de la chaudière
Déterminer la position de la chaudière en ayant soin:
- De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accèsibilité,
- De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).
Cette condition est satisfaitesi la barrette de fixation estpositionnée à 2,05 m du sol,
- De ne pas fixer la chaudière sur une cloison légère,
- De ne pas placer la chaudière au-dessus d'un apparéil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée
de poussières abondantes (pour chaudiere de type C).
- D'éviter la mise en place dans le même local que la chaudière (modèles C) tout apparéil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.
Rappel : enaucun cas lesventilationshautes etbasses du local ne doitetreobstruées.

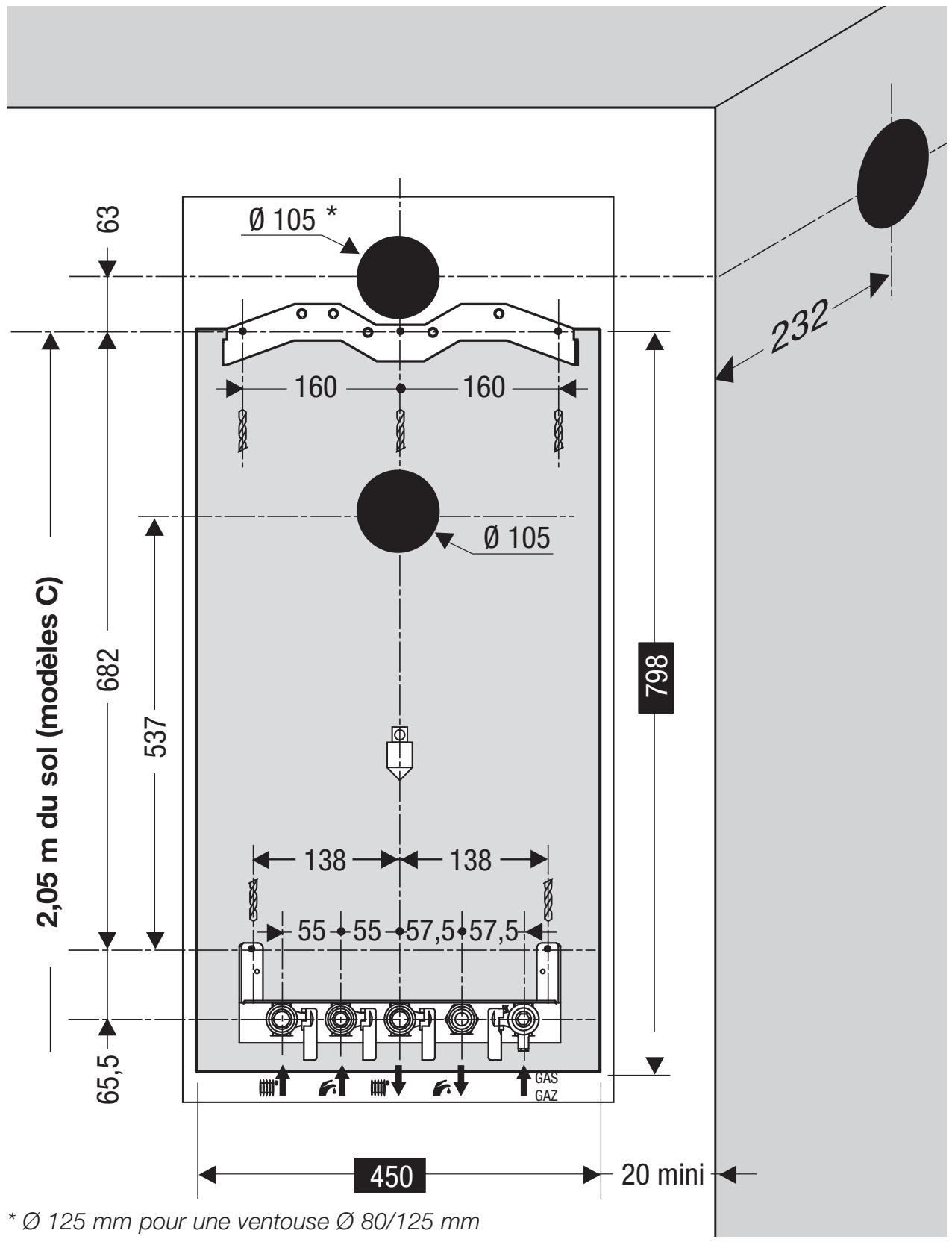

L'applique de raccordement sert de gabarit de montage.
Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.
Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectue conformément au descriptor dessiné sur le gabarit.
Utilisez le kit de
reemplissage fourni par
Saunier Duval.
Il vous permettra
de réaliser facilement
les tests d'étanchete
de votre installation.
Si la chaudiere n'est pas mise en place immédiatement, protégez les différents raccords afin que plâtre et peinture ne puissant compromètre l'étanchéité du raccordement ultérieur.
Évacuation des gaz brûlés Themaplus C
- Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruis scler dans la chaudiere.
- La partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.
- La hauteur L doit être de 1,6 m au minimum.
- La base du conduit doit être munie d'un teleraccordement compteant un filtre visitable.
Pour les modèles V
(raccordés sur Ventilation Mécanique Contrôle):
d'extraction doit résister à la condensation éventuelle des produits de combustion ainsi qu'à leur température d'environ 150 °C.
- respecter le diamètre de la buse d'évacuation et d'extraction.
Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique-Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. Pour cela :
Obturer la buse d'évacuation de la chaudière,
- Positionner la chaudiere en mode de fonctionnement à puissance maximale en accédant au menu code 08, valeur 02 comme indiqué page 36.
- La mise en sécurité de l'appareil doit se produit après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
Sorties ventouse Themaplus F
Différentes configurations de sortie ventouse sont réalisables sur votre chaudière
Saunier Duval.
En voici quelques examples.
N'hésitez pas à consulter
votre revendeur pour
obtenir des informations
supplémentaires
sur les autres possibilités et les accessoires associés.

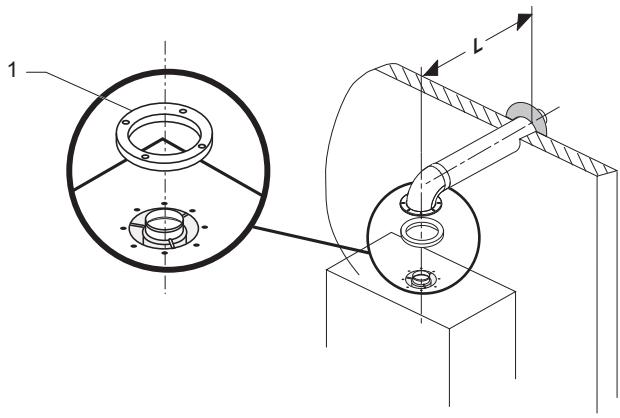

Systèmeventouse concentrique horizontalé (installation de type C12)
Perte de charge maximale:
60 Pa.
Cette valeur est atteinte avec la longueur de conduit maximale (L) + 1 coude à 90^
Modèle
ThemaFAST F 25 E ThemaFAST F 25 E H-MOD
ThemaFAST F 30 E ThemaFAST F 30 E H-MOD
Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1 m.
| o ventouse | Longueur totale max. (en mm) |
| 60/100 | 4 m |
| 60/100 | 3,5 m |
| 80/125 | 11 m |
| 80/125 | 7 m |
Legende 1 Joint

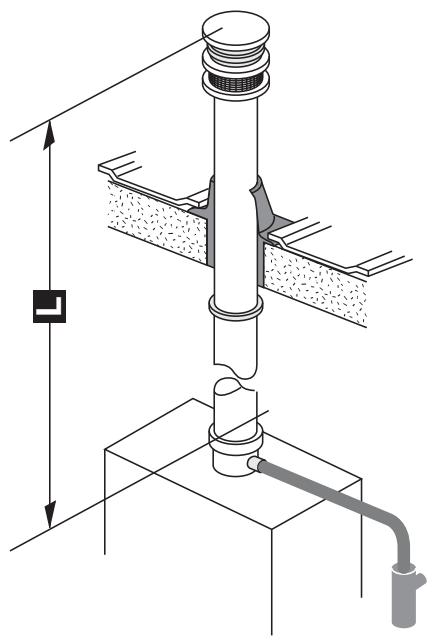

Système ventouse verticale Ø 80 et Ø 125 mm (installation de type C32)
Perte de charge maximale : 60 Pa.
Cette valeur maximale estatteinte avec l'adaptateur etune longueur de ventouse
L de :
1/ Ventouse Ø 60/100 mm
- 5 m pour F 25 E H-MOD
- 4 m pour F 30 E H-MOD
2/ Ventouse Ø 80/125 mm
- 12 m pour F 25 E H-MOD
- 8 m pour F 30 E H-MOD
Tout coude supplémentaire réduit cette longueur de 1 m.
Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Sorties
ventouse Themaplus F

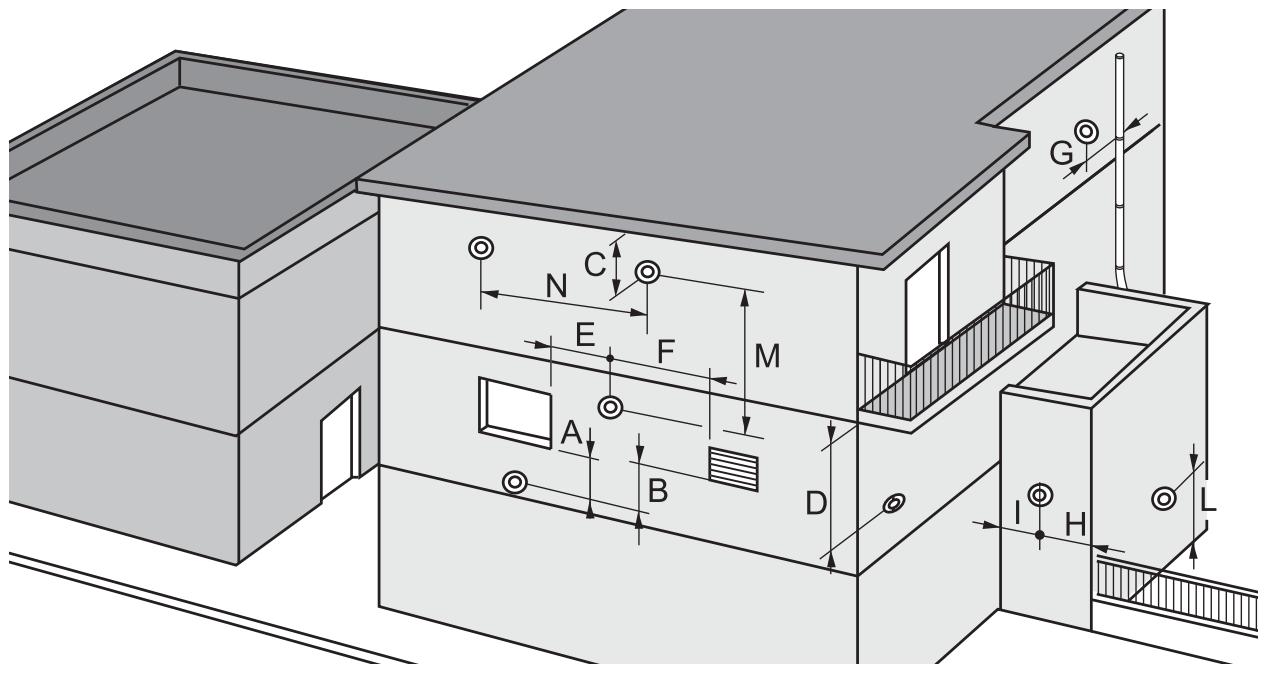

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse
A-Sous une fenetre 600
B-Sous une bouche d'aération 600
C-Sous une gouttiere 300
D - Sous un balconon 300
E - D'une fenêtre adjacente 400
F - D'une bouche d'aération adjacente 600
G-De tubes d'évacuation verticaux ou horizontalaux .600
H - D'un angle de l'edifice 300
I - D'une rentrée de l'édifice 1000
L - Du sol ou d'un autre étage 1800
M - Entre deux terminaux verticaux 1500
N - Entre deux terminaux horizontaux 600

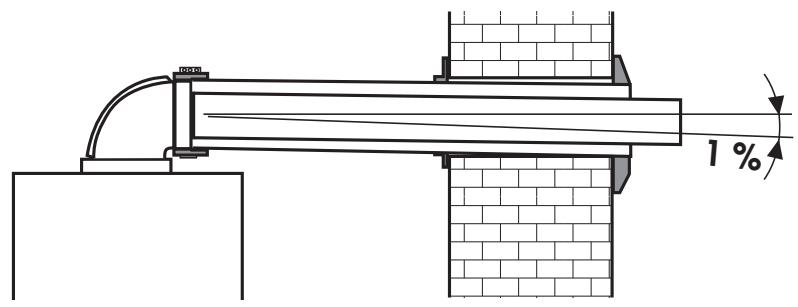

Les tuyaux de ventouse doivent avoir une pente d'environ 1 % vers l'extérieur afin d'évacuer de possibles condensations.

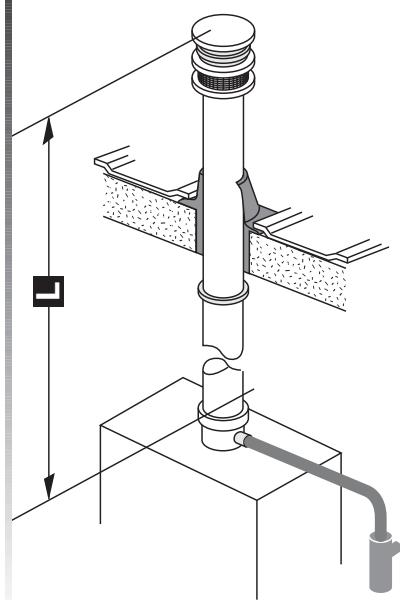

Système ventouse verticale Ø 80 et Ø 125 mm (installation de type C32)
Perte de charge maximale : 60 Pa.
Cette valeur maximale estatteinte avec l'adaptateur etune longueur de ventouse
L de :
- 12 m pour les F 25 E
- 8 m pour les F 30 E
Tout coude supplémentaire réduit cette longueur de 1 m.
Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

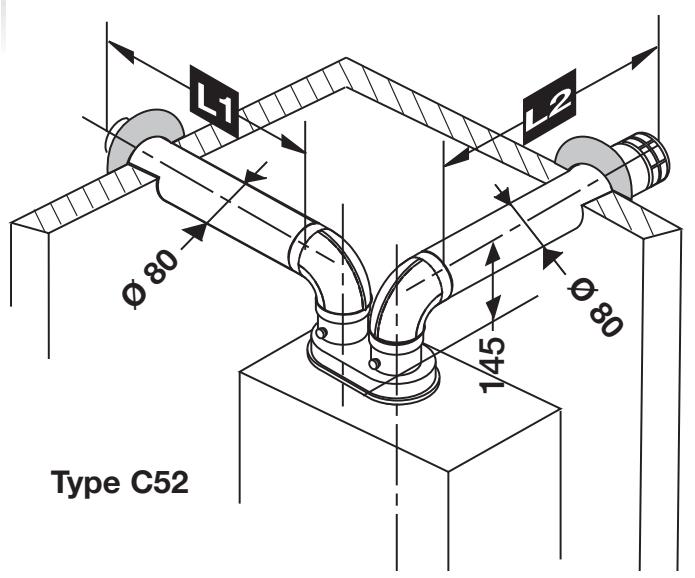

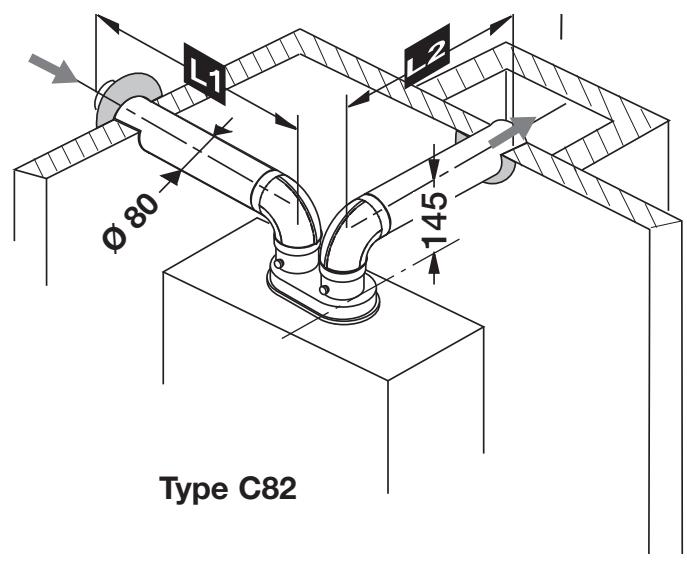

Système ventouse double flux 2 x Ø 80 mm (installation de type C52)
Perte de charge maximale: 60 Pa.
Cette valeur maximale est atteinte avec deux coudes, le séparateur double flux et une longueur de conduits
(L1+L2) de 30 m.
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.
NB: Les conduits de fumées de type double flux installés sur les apparèils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext"
Sorties
ventouse Themaplus F
Conduit collectif
pour chaudières etanches
(installation de type C42)
Perte de charge maximale: 60 Pa.
Cette valeur maximale est atteinte avec une longueur horizontally de :
-
4 m pour les F 25 E
-
3,5 m pour les F 30 E
Tout coude supplémentaire réduit cette longueur de 1 m.
ConsulterVote revendeur qui you renseignera sur les differentes possibilés de raccordement aux conduits collectifs.

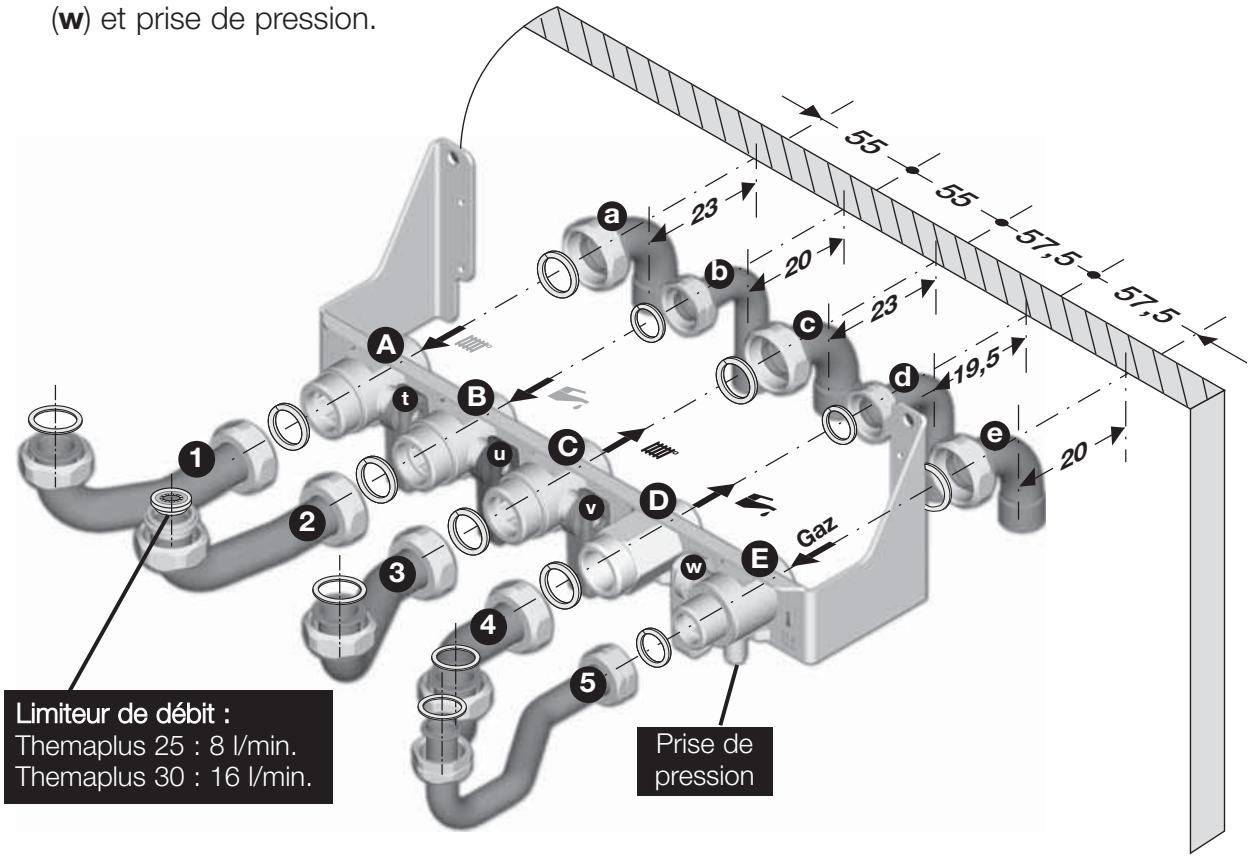

Pose des canalisations
La plaque de raccordementest équipée de :

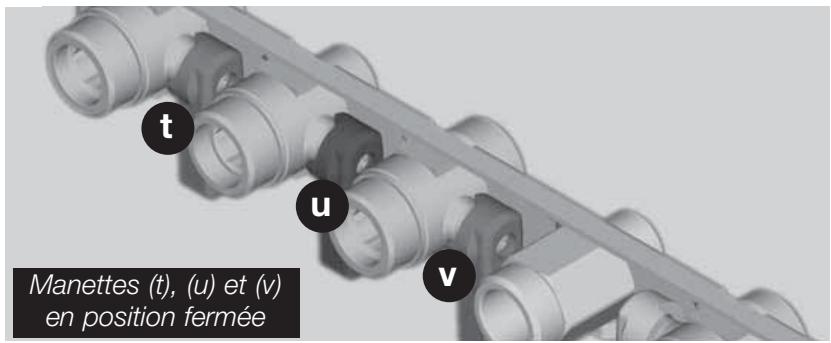

A - retour chauffage avec manette d'isolement (t).
B - arrivée eau froide avec manette d'isolement (u).
C - département chauffage avec manette d'isolement (v).
D - département eau chaude sanitaire.
E - arrivée gaz avec manette de fermeture (w) et prise de pression.
Les tubulureslivrées avec la plaquede raccordementpermitter de sraccorder à l'installation :
a - c : Tubulures chauffage Écrou 20 x 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 16 x 18 mm.
b - d : Tubulures sanitaire Écrou 15 x 21 (1/2" gaz) avec douille coudee à souder pour tube cuivre 14 x 16 mm.
e : Tubulure "gaz" Écrou 20 x 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 16 x18 mm.
Important
- N'utiliser que les joints d'origine fournis avec l'appareil.
- Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.
- Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en correspondance avec les numéroins inscrits sur les tubulures et la plaque de raccordement.
Pose des canalisations

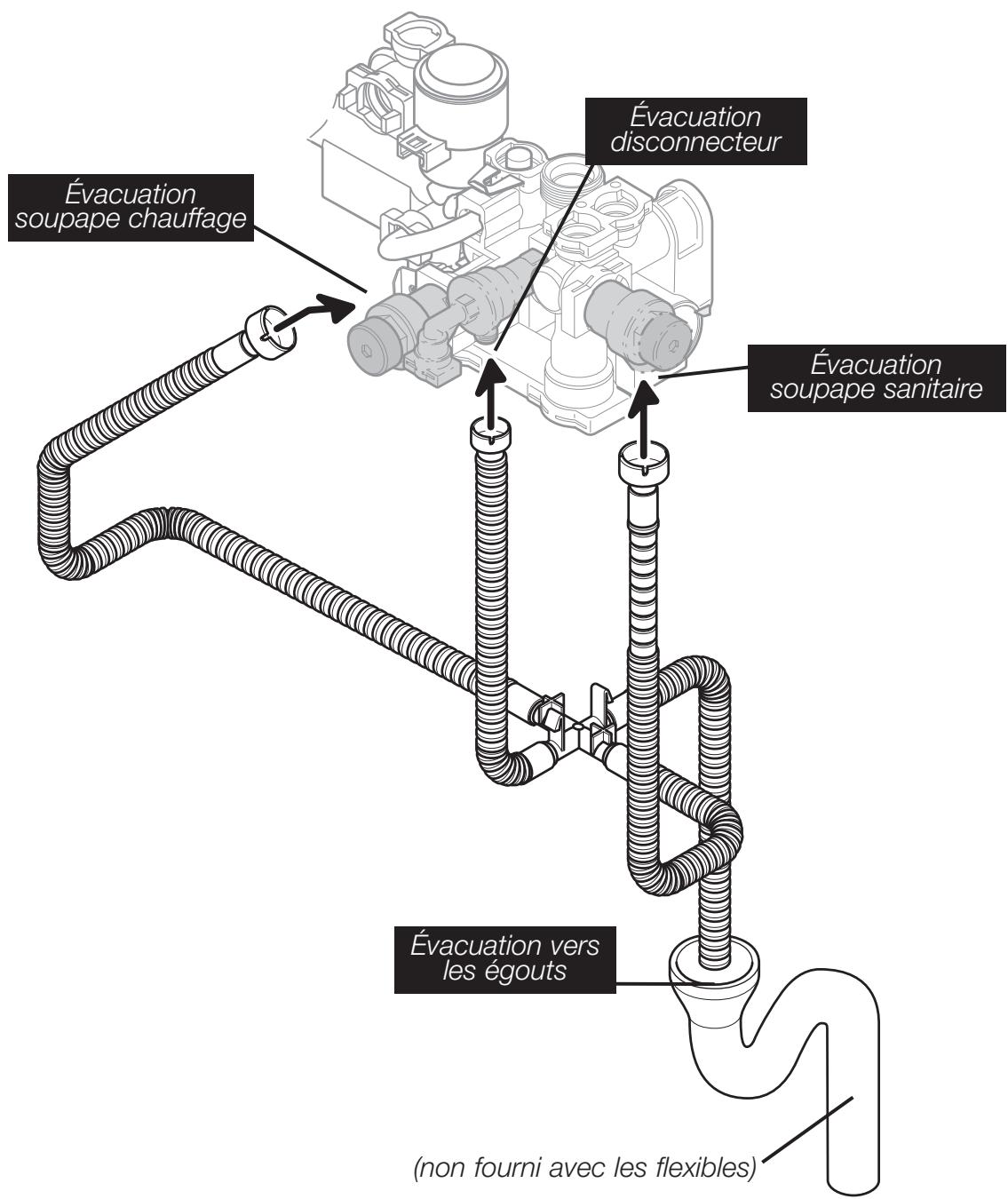

- Raccorder la soupape de sécurité chauffage, sanitaire et le disconnecteur à un circuit d'évacuation vers les
égouts en utilisant les flexibles fournis avec la chaudière.
Important : L'évacuation de l'eau devra se faire dans un système qui rende l'écoulement de l'eau visible.
Mise en place de la chaudière
Rappel : la mise en place de la chaudiere doit être réalisée exclusivement par un professionneliel qualifié.
Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations
à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être presents.
Ces corps étrangers
seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.
NB: un produit solvant risque d'endommager le circuit.

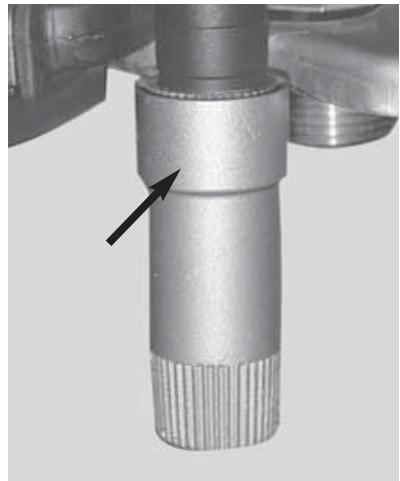

Pose
- Engager les pattes supérieures de la chaudière sur la barrette de retenue.
- Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
- Mettre en place les joints puis visser
les différents raccords entre la chaudière et la plaque de raccordement.
- Ne pas oublier d'emboiter la rallonge bleue sur le robinet de replissage comme illustré ci-dessous.
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Raccordement électrique
Alimentation 230 V

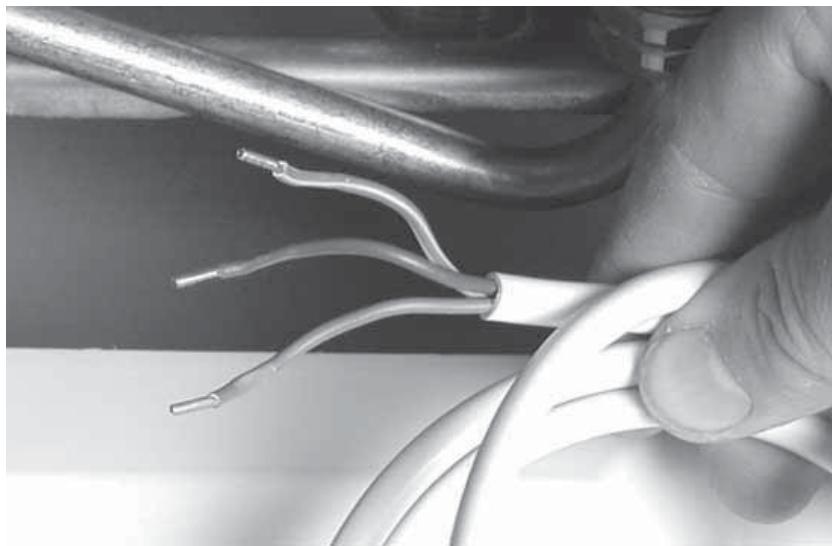

Raccorder le cable
d'alimentation de la
chaudiere au réseau 230 V
monophasé + terre.
Selon les normes en
vigueur, ce raccordement
doit etre réalisé par
l'intermédiaire d'un
interrupteur bipolaire avec
une séparation d'au moins 3
mm entre chaque contact.

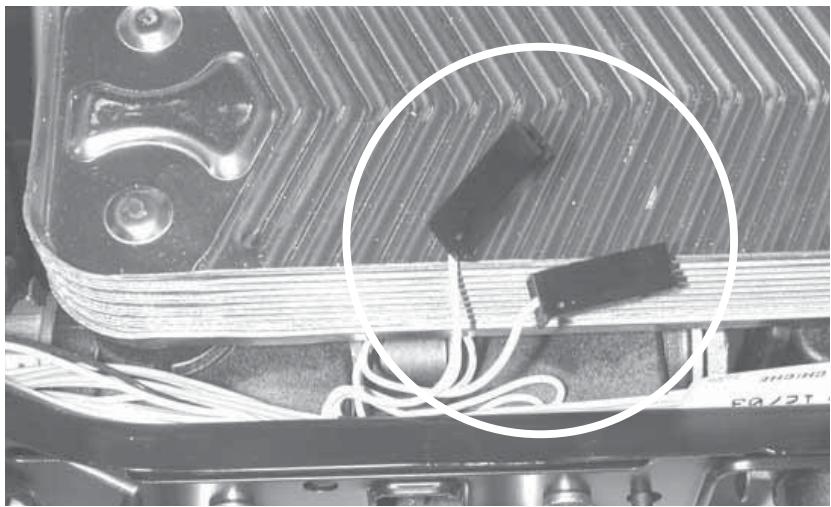

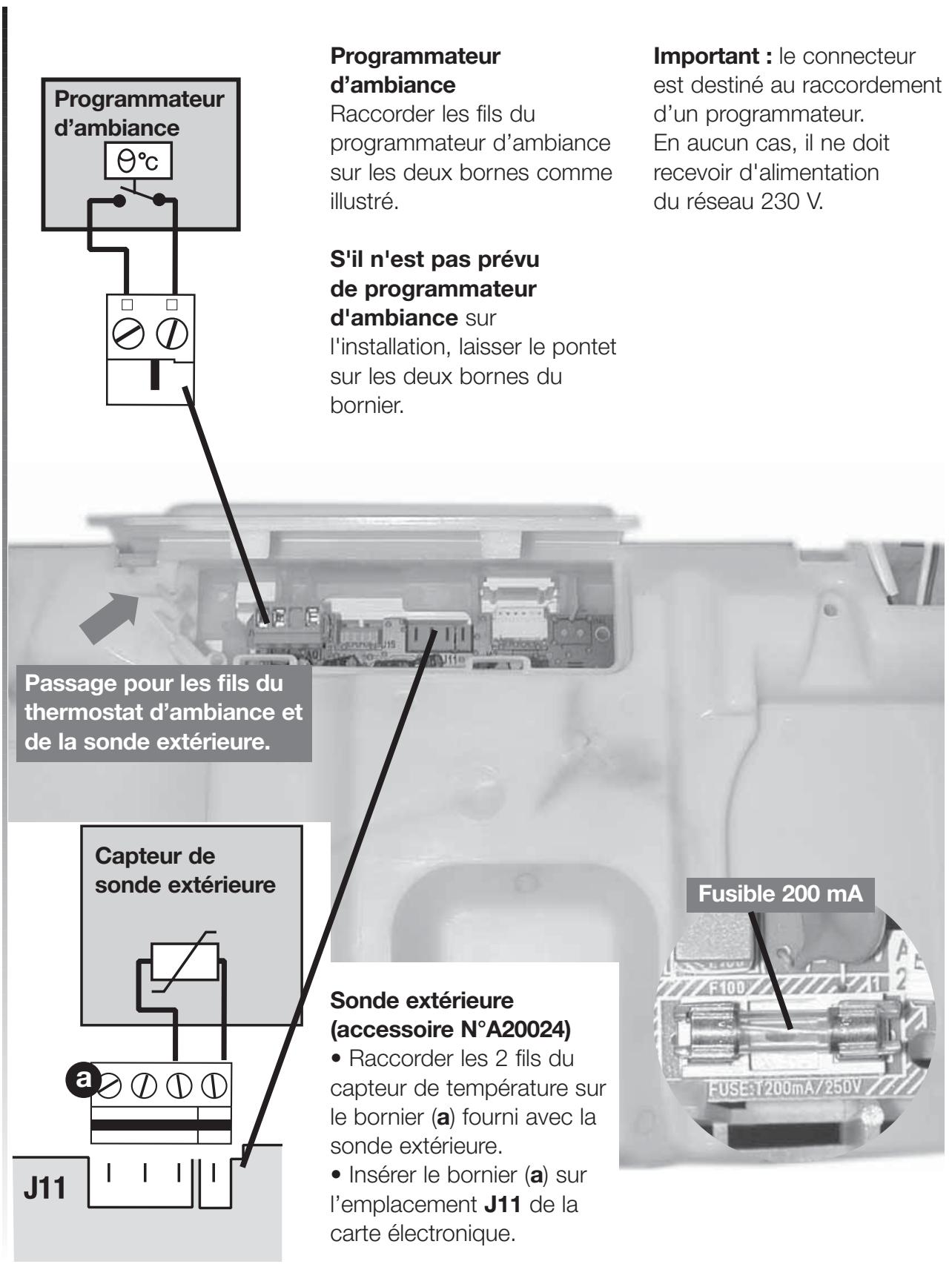

Raccordement du capteur de température de la plaque de raccordement solaire A 2036500.
Les connecteurs du capteur de température, fourni avec l'accessoire plaque solaire, sont placés sous l'échangeur sanitaire de la chaudière.
Attention : le cordon
d'alimentation intégré
à la chaudière est spécifique.
Si vous souhaitez
uniquement à un Service
Après Ventagré Saunier
Duval sous la réference
S1008600.
INSTALLATEURS
Mise en fonctionnement de la chaudière

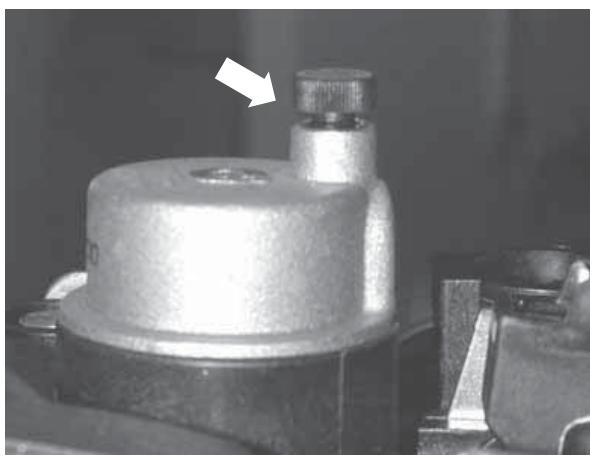

Alimentation gaz
- Ouvrir le robinet du compteur.
-
Vérifier l'étanchéité du raccordement gaz.
-
S'assurer que le compteur laisse bien passer le début nécessaire, lorsque tous les apparèils à gaz de l'installation sont en service.
Alimentation électrique
- S'assurer que la chaudière est bien alimentée sous 230 V.
1 Pousser l'interrupteur vers la droite pour faire apparaitre I.

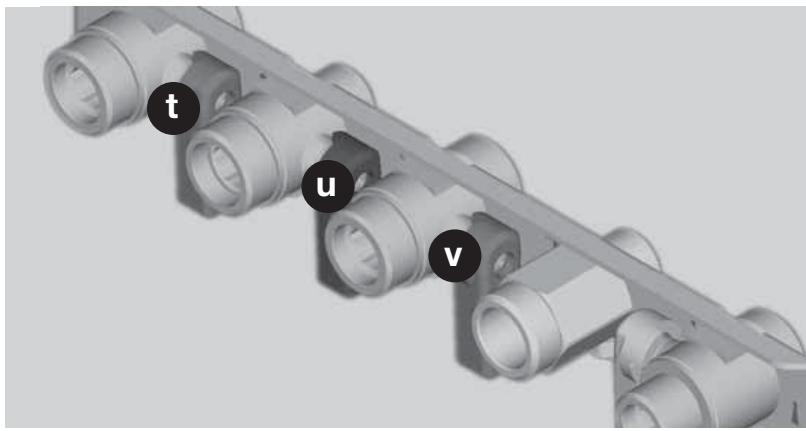

2 Ouvrir les manettes d'isolement (t), (u) et
(v): elles doivent être dans le sens d'écoulement.

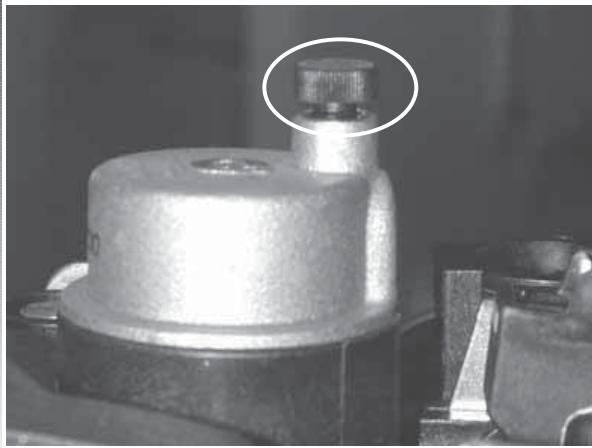

3 Ouvrir le bouchon du purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

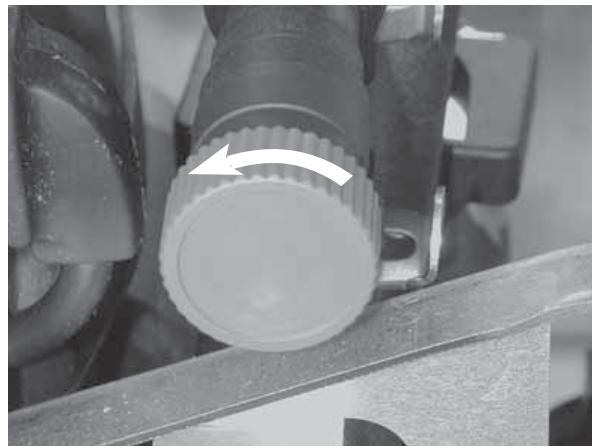

4 Ouvrir le robinet bleu de replissage situé sous la chaudière jusqu'à生存 2 bars sur l'indicateur de pression.
5 Purger chaque radiateur jusqu'à écoulment normal de l'eau puis reférer les purgeurs.
6 Laisser le bouchon du purgeur de la pompe ouvert.
7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.
8 S'assurer que l'indicateur de pression affiche une valeur entre 1et 2 bars sinon reprendre le replissage.
Réglages

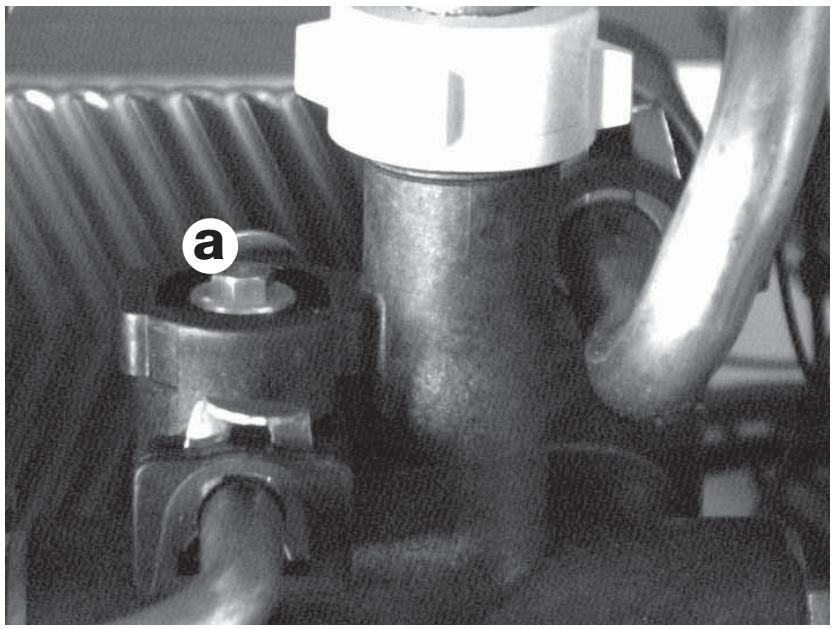

Réglage du débit du circuit chauffage
Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. La chaudière est livrée avec la vis a du by-pass intégré ouvert d'un 1/2 tour; en fonction des besoin, effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 14-15).

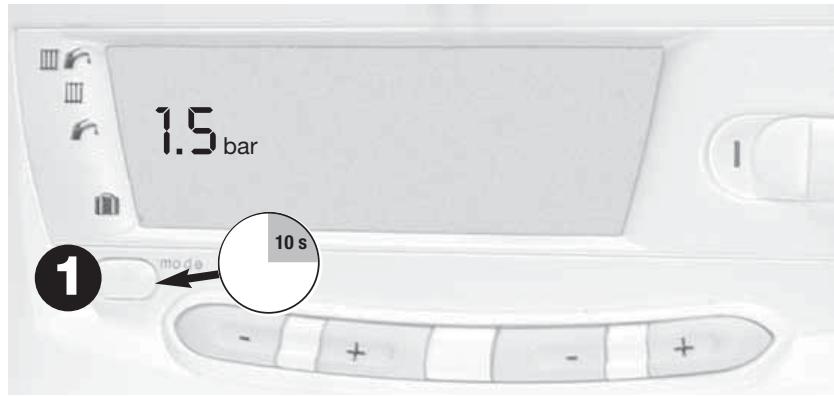

Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des S.A.V.).
Il permet d'effectuer certains régles et d'analyser d'eventuels dysfonctionnements.

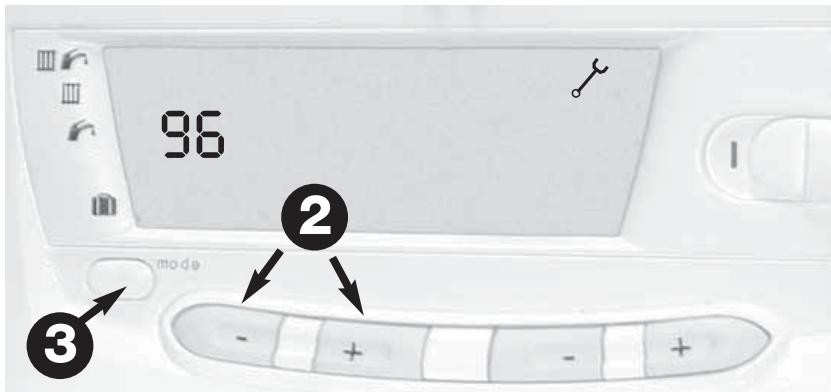

L'appui pendant plus de 10 s sur le bouton "mode" permit d'acceder au menu de paramétrage.
Lorsque "0" et apparaissent, utiliser les touches + - , jusqu'à obtenir "96" sur l'afficheur.
Un nouvel appui sur "mode" fait apparaitre le premier menu paramétrable à savoir la puissance maximale en chauffage.
Notaf : l'afficheur revient à sa position normale aubout de 10 minutes sans
manipulation ou après un nouvel appui de plus de 10 s sur le bouton "mode".
La puissance maximale de la chaudière en mode chauffage peut être régée sur toute valeur comprise entre les puissances indiquées page 12.
Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoin réels de
l'installation et d'éviter une surpuissance exagérée tout en maintainant un rendement élevé.
- Lorsque le menu COD.1 apparait sur l'afficheur, appuyer sur les touches + - , pour ajuster la valeur souhaitation.
Nota : la diminution de la puissance en chauffage
n'a aucune incidence sur la puissance en eau chaude sanitaire.
Appuyer ensuite sur la touche + pour passer au menu 2.
Réglages
Configuration aéraulique
Cette fonction permet d'adapter une chaudière
Themaplus de type F
à la configuration ventouse de l'installation :
Lorsque le menu COD.2 apparait sur l'afficheur, appuyer sur les touches
- -, afin d'attribuer le code (de 0 à 10) correspondant à la longueur ventouse de
I'installation (voir tableaux).
| Ventouse concentrique
horizontal (C12) |
| Code | longueur
ventouse (L) |
| Ø 60/100 | Ø 80/125 |
| 0 | 0,5 m | 1 m |
| 1 | 0,8 m | 2 m |
| 2 | 1,2 m | 3 m |
| 3 | 1,6 m | 4 m |
| 4 | 2 m | 5 m |
| 5 | 2,3 m | 6 m |
| 6 | 2,7 m | 7 m |
| 7 | 3,1 m | 8 m |
| 8 | 3,3 m | 9 m |
| 9 | 3,8 m | 10 m |
| 10 | 4 m | 11 m |
| Ventouse concentrique verticale (C32) |
| Code | longueurventouse (L) |
| Ø 60/100 | Ø 80/125 |
| 0 | 0,5 m | 1,5 m |
| 1 | 1 m | 2,7 m |
| 2 | 1,5 m | 3,9 m |
| 3 | 2 m | 5 m |
| 4 | 2,5 m | 6,1 m |
| 5 | 3 m | 7,1 m |
| 6 | 3,5 m | 8,2 m |
| 7 | 4 m | 9,3 m |
| 8 | 4,3 m | 10,4 m |
| 9 | 4,7 m | 11,5 m |
| 10 | 5 m | 12 m |
| Ventouse double
flux (C 52/C82) |
| Code | longueur
ventouse (L1+L2)
Ø 80/80 |
| 0 | 1 m |
| 1 | 4 m |
| 2 | 7 m |
| 3 | 10 m |
| 4 | 13 m |
| 5 | 16 m |
| 6 | 19 m |
| 7 | 22 m |
| 8 | 25 m |
| 9 | 28 m |
| 10 | 30 m |
| Ventouse concentrique
horizontal (C12) |
| Code | longueur
ventouse (L) |
| Ø 60/100 | Ø 80/125 |
| 0 | 0,5 m | 0,5 m |
| 1 | 0,7 m | 1 m |
| 2 | 1 m | 1,7 m |
| 3 | 1,3 m | 2,4 m |
| 4 | 1,6 m | 3,1 m |
| 5 | 1,9 m | 3,8 m |
| 6 | 2,2 m | 4,5 m |
| 7 | 2,6 m | 5,2 m |
| 8 | 2,9 m | 5,9 m |
| 9 | 3,2 m | 6,5 m |
| 10 | 3,5 m | 7 m |
| Ventouse concentrique verticale (C32) |
| Code | longueurventouse (L) |
| Ø 60/100 | Ø 80/125 |
| 0 | 1 m | 1,5 m |
| 1 | 1,3 m | 1,7 m |
| 2 | 1,6 m | 2,4 m |
| 3 | 1,9 m | 3,1 m |
| 4 | 2,2 m | 3,8 m |
| 5 | 2,5 m | 4,5 m |
| 6 | 2,8 m | 5,2 m |
| 7 | 3,1 m | 5,9 m |
| 8 | 3,4 m | 6,6 m |
| 9 | 3,7 m | 7,3 m |
| 10 | 4 m | 8 m |
| Ventouse double
flux (C 52/C82) |
| Code | longueur
ventouse (L1+L2) |
| Ø 80/80 |
| 0 | 1 m |
| 1 | 4 m |
| 2 | 7 m |
| 3 | 10 m |
| 4 | 13 m |
| 5 | 16 m |
| 6 | 19 m |
| 7 | 22 m |
| 8 | 25 m |
| 9 | 28 m |
| 10 | 30 m |
Chaudière Themaplus F 25 E et F 30 E
| Ventouse concentrique horizontal (C12)ø 60/100 mm | Ventouse concentrique horizontal (C12)ø80/125 mm | Ventouse concentrique verticalc (C32)ø80/125 mm | Ventouse double flux (C 52)ø 80/80 mm |
| CODE | longueurventouse (L) | CODE | longueurventouse (L) | CODE | longueurventouse (L) | CODE | Longueurventouse (L) |
| F 25 E | F 30 E | F 30 E | F 25 E | F 30 E | F 25 E | F 30 E |
| 0 | 0,39 m | 0,35 m | 0 | 0,5 m | 0 | 1,2 m | 1 m | 0 | 1,2 m | 1 m |
| 1 | 0,7 m | 0,7 m | 1 | 1 m | 1 | 2,6 m | 1,7 m | 1 | 4 m | 4 m |
| 2 | 1,2 m | 1 m | 2 | 1,7 m | 2 | 3,9 m | 2,4 m | 2 | 7,6 m | 6,8 m |
| 3 | 1,6 m | 1,3 m | 3 | 2,4 m | 3 | 5 m | 3,1 m | 3 | 11 m | 9,8 m |
| 4 | 2 m | 1,6 m | 4 | 3,1 m | 4 | 6,1 m | 3,8 m | 4 | 14 m | 12,6 m |
| 5 | 2,3 m | 1,9 m | 5 | 3,8 m | 5 | 7,1 m | 4,5 m | 5 | 17 m | 15,6 m |
| 6 | 2,7 m | 2,2 m | 6 | 4,5 m | 6 | 8,2 m | 5,2 m | 6 | 19,8 m | 18,4 m |
| 7 | 3,1 m | 2,6 m | 7 | 5,2 m | 7 | 9,3 m | 5,9 m | 7 | 22,8 m | 21,4 m |
| 8 | 3,3 m | 2,9 m | 8 | 5,9 m | 8 | 10,4 m | 6,6 m | 8 | 25,4 m | 24,2 m |
| 9 | 3,8 m | 3,2 m | 9 | 6,5 m | 9 | 11,5 m | 7,3 m | 9 | 28,4 m | 27,2 m |
| 10 | 4 m | 3,5 m | 10 | 7 m | 10 | 12 m | 8 m | 10 | 30 m | 30 m |
Température minimale enchauffage
Cette valeur peut êtrecision
entre 4 propositions en accédant au menu COD.3: 38^,50^,55^ ou 70^
Temperature maximale en chauffage
Cette valeur peut etre
choisis entre 4 propositions en accedant au COD.4: 50^ 73^ 80^ et 87^ .
Fonctionnement de pompe
Le menu COD. 5 propose 3 modes de fonctionnement de pompe :
1 - discontinu avec T.A.
2 - discontinu avec brûleur
3 - permanent
Sonde extérieure

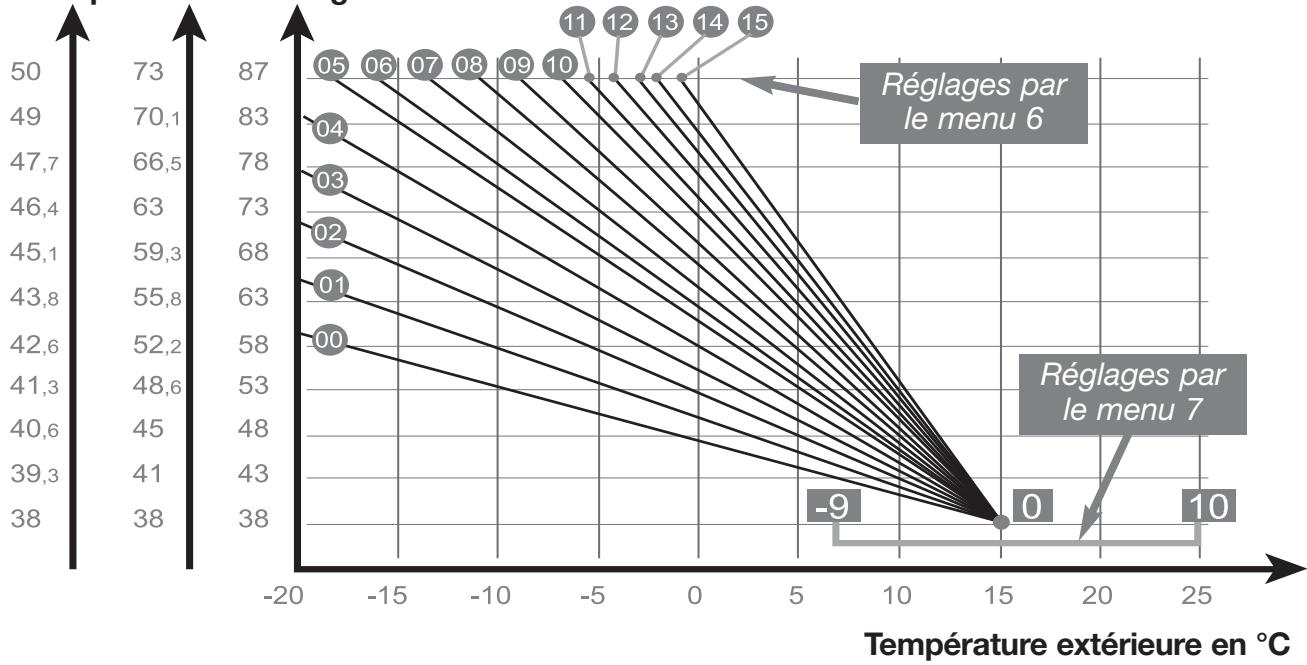

Le menu COD. 6 propose 16 pentes de régulation numériétées de 0 à 15 (voir graphique page 38).
Exemple : avec la courbe 10, la température de chauffage est maximale pour une température extérieure de -5,5°C.
Réglages
Sonde extérieure
Le point d'origine des pentes de régulation peut être
déplace en variant
le paramètre de -9 à 10.
Nota :
- Les réglages sur les menus COD.6 et 7 sont sans effet si l'installation ne comporte pas de sonde extérieure.
- Les menus COD 8 et les suivants sont réservés à l'usage des services Àpès-Ventes.
Température chauffage en °C
Forçage brûleur
Le menu Cod 8 propose 4 modes de fonctionnement du brûleur :
0 - fonctionnement normal
1 - forçage à P. mini.
2 - forçage à P. max.
3 - forçage à P. allumage.
Vidange
Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.
Vidange du circuit chauffage
- Ouvrir le robinet de vidange prévu au point bas de l'installation.
- Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.
Vidange du circuit sanitaire
- Fermer le robinet du compteur d'eau.
- Ouvrir un ou plusieurs robinets.

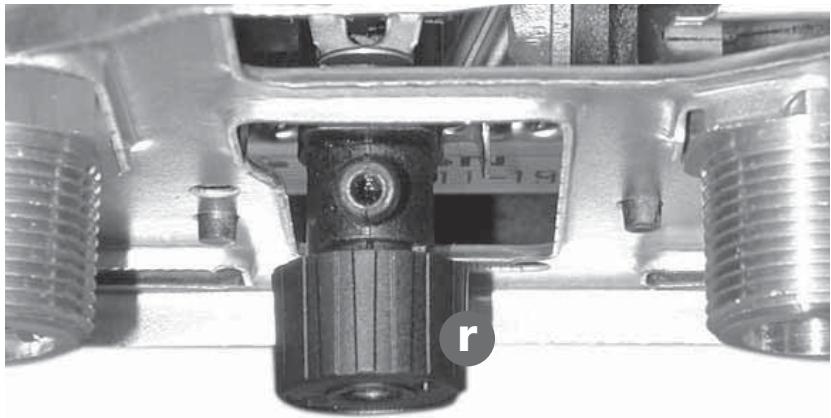

Vidange de la chaudière seule
Changement de gaz
En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant
les instructions fournies dans la pochette dite "Changement de gaz" composée d'une rampe,d'injecteurs brûleurs et d'un moteur de mécanisme gaz
réglé en usine.
Ces modifications
et les nouveaux réglages
qu'elles supposent
ne peuvent être effectuels
que par un professionnel
qualifié.
SERVICES APRÉS-VENTES
(informations à l'usage exclusif des professionnels qualifiés)
Maintenance
Une maintenance impérative doit être effectuee lors de chaque entretien annuel (et plus regulierement si nécessaire). Elle doit etre realizée par un professionnel qualifie suivant les条规定 de l'art et le DTU P 45-204.

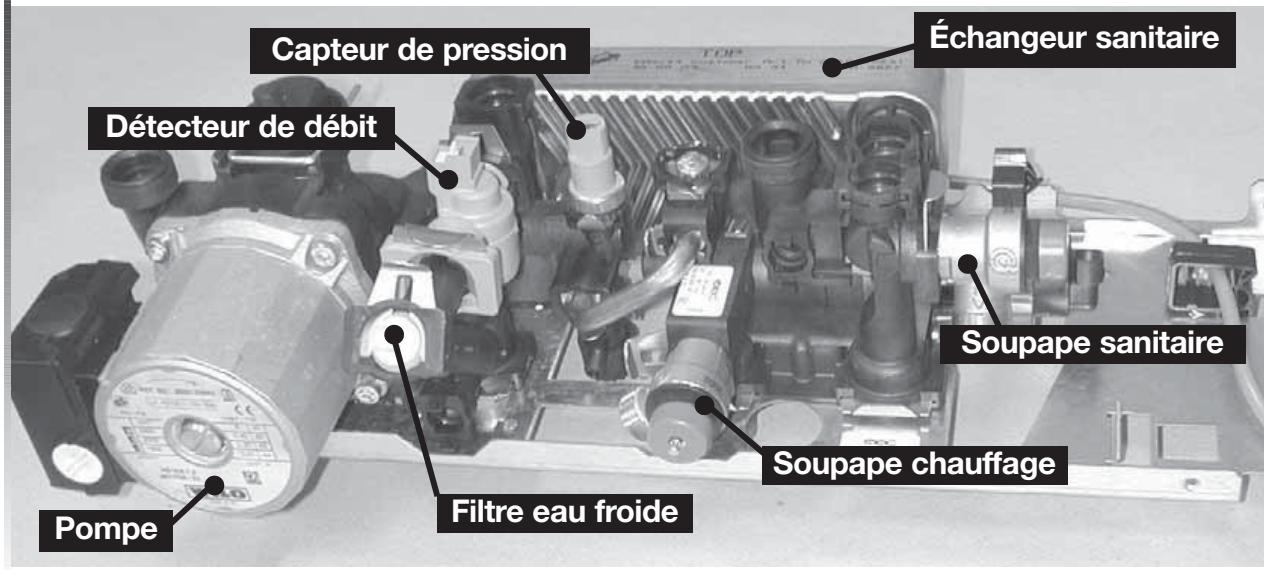

Bloc hydraulique

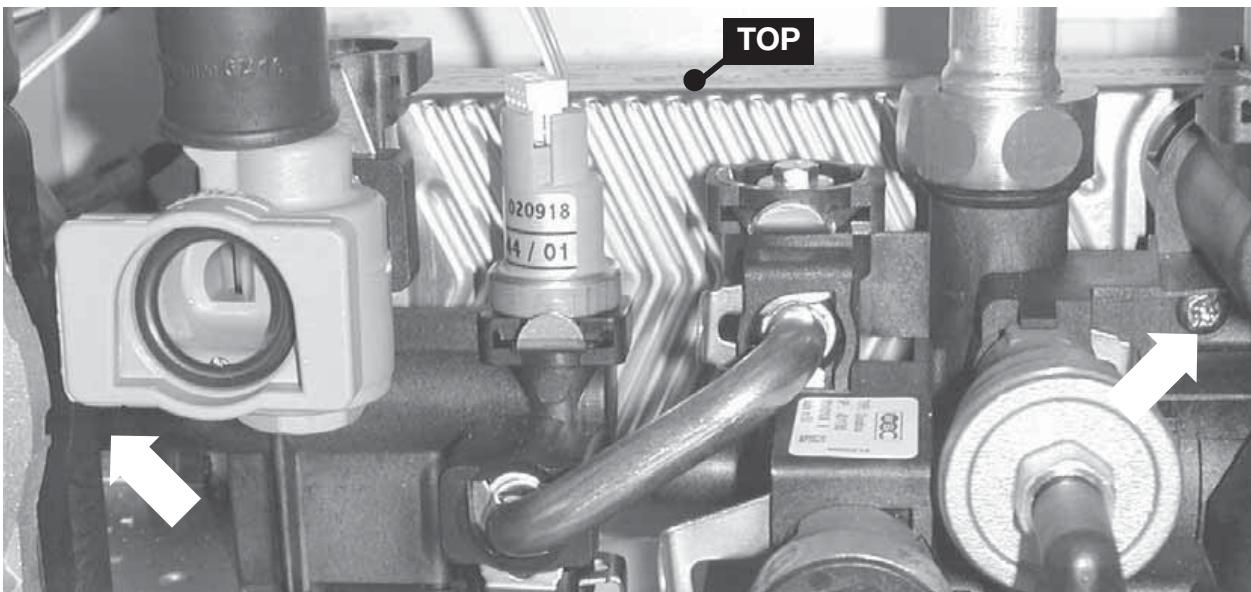

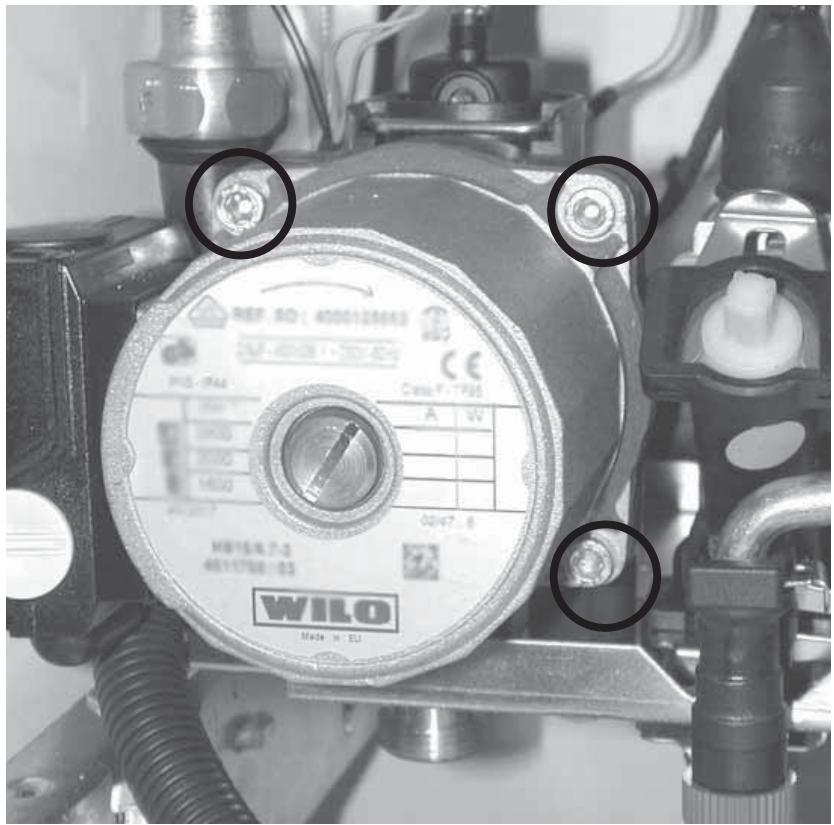

Dépose de la pompe
Le moteur de pompse se demonte en devissant les 4 vis de maintainien.
Dépose de l'échangeur sanitaire Retirer les deux vis de maintainen accessibles
par l'avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé sur la tranche
de l'échangeur, doit être dirigé vers le haut.

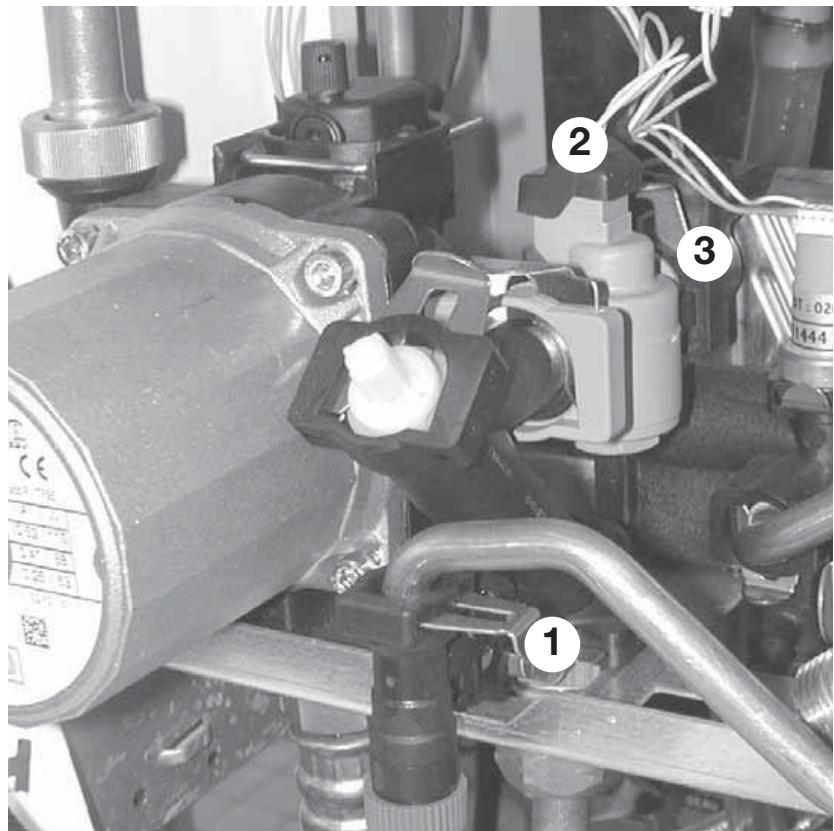

Dépose du détecteur de début
- Fermer l'arrivée eau froide.
- Dégager le clip (1) et faire pivoter le robinet et le tube de replissage.
- Débrancher le connecteur (2).
Dégager le clip (3)
- Déclipser et dévisser le raccord d'arrivée eau froide sous la chaudière.
- Extraire l'ensemble détecteur de début/filtre.
SERVICES APRÉS-VENTES
(informations à l'usage exclusif des professionnels qualifiés)
Maintenance

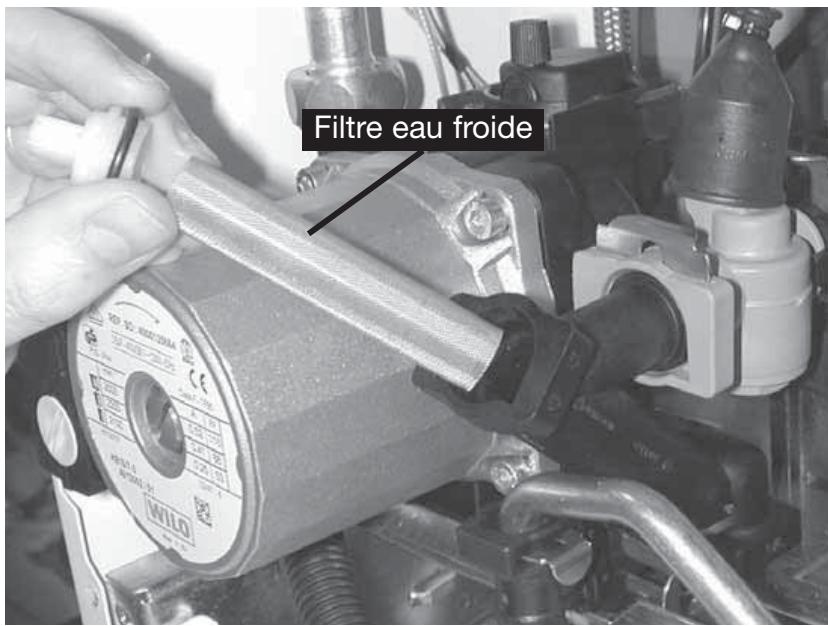

Filtre eau froide
- Fermer l'alimentation générale en eau floide.
- Dégager le clip de maintain du contrôle.
- Extraire le filtré puis le nettoyer.

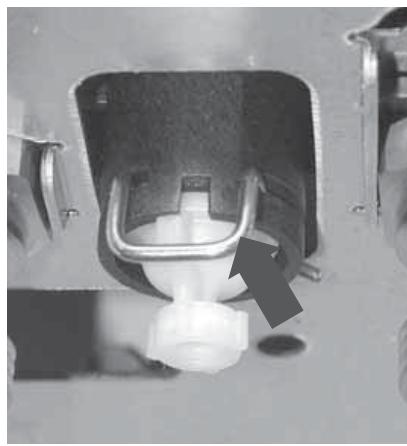

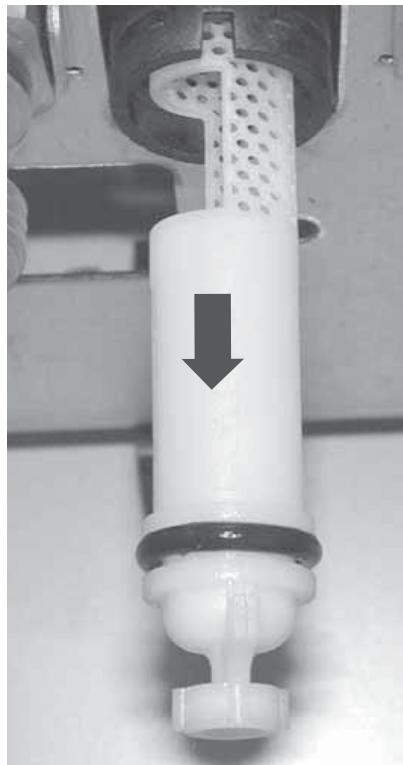

Filtre "mousseur" (améliore le dégazage du circuit chauffage)
- Fermer les manettes départ (v) et retard (t) (voir page 37) puis vidanger la chaudière.
- Dégager le clip de maintain du contrôle placé sous la pompe.
- Nettoyer et remetre en place en positionnant correctement l'ergot.

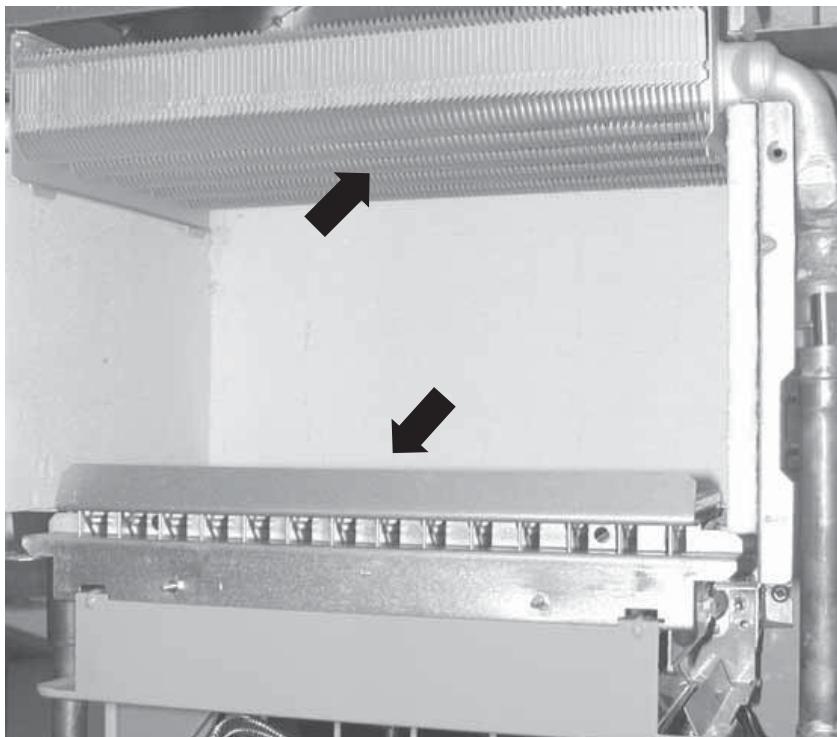

Corps de chauffe
Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l'échangeur.
Sécurités de fonctionnement
Protection de la chaudière contre le gel
Si, en votre absence, il y a risque de gel, selectionnez le mode sur la chaudière. Assurez-vous que la chaudière est alimentée électriquement (voyant vert allumé) et que le gaz arrive bien à la chaudière.
Le système de protection contre le gel commande la mise en fonctionnement de la chaudere des lors que la température dans le circuit chauffage descend en dessous de 4^ . La chaudière s'arrête des que la température de l'eau contenue dans le circuit chauffage atteint 16^ .
Protection de l'installation contre le gel
Pour une absence de quelques jours, Sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d'ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 37.
Sécurité de refoulement cheminée sur les Themaplus C
S'il se produit une obstruction, même partielle, du conduit de cheminée,
le système de sécurité, constitue par deux thermostatts bilame à réarmement automatique placé en haut du coupe tirage de la chaudière, provoque l'arrêt de l'appareil.
Dans ce cas, levoyant rouge du tableau decommande et le symbole clignote. Le code F2 ou F3 apparait sur l'afficheur.
La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes.
Si ce n'est pas le cas, prévenir votre installerateur ou le Service ÀpRES-Vente/agréé le plus proche.
Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pieces de rechange fournies par Saunier Duval.
Sécurité sur le débit d'air sur les Themaplus F
Si un defaulted est détecté au niveau de l'extraction ou de l'aspiration de l'air,
le système de sécurité interrompt le fonctionnement de la chaudiere, le voyant rouge du tableau de commande et le symbole clignote. Le code F2 apparait sur l'afficheur.
Dans ce cas, prévenir votre Service ÀpRES-Vente agréé le plus proche.
En cas de coupure de gaz
La chaudière se met en sécurité, le voyant rouge du tableau de commande et le symbole clignote. Dans ce cas, prévenir votre Service Àpres-Vente/agréé le plus proche.
En cas de coupure de courant
La chaudiere cession de fonctionner.
Dès que l'alimentation électrique est rétable, la chaudière se remet automatiquement en service
Sécurité de surchauffe ou VMC (réf. 4000140905)
Si un incident entraîne l'arrêt
de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande et le code F5 (sécurité de surchauffe) ou F2 (défaut VMC) apparait sur l'afficheur.
Dans ce cas, appelezVote ServiceAprèsVenteagrééleplusproche.
Notaf dans le cas d'uneutilisation de la chaudiereThemaplus C 25 EVdansun ensemble collectif, aucunraccordement electriquespécifique n'est a prévoir au
niveau de l'appareil. C'est le "relai de sécurité" du système collectif qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dés que le système de sécurité l'autorise.
Présence d'air dans les canalisations:
Purgez l'air contenu dans les radiateurs et réajustez la pression. Si les apports deviennent trop féuents, avertir le Service ÀpRES-Vente car il peut s'agir: - de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
- d'une corrosion du circuit de chauffage à laquelle il faudrait remedier par un traitement approprié de l'eau du circuit.
Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dà l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs poursraient apparaitre.
Saunier Duval
Saunier Duval Eau Chaude Chauffage France
"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-BoisCEDex
Téléphone : 01 49 74 11 11 - Télécopie : 01 48 76 89 32 - Site : www.saunierduval.fr
