MODE D'EMPLOI BDS 477 YAMAHA

Blu-ray Disc Player Lecteur Blu-ray Disc

Sets Color Space to YCbCr 4:2:2.

Full RGB Dolby Digital

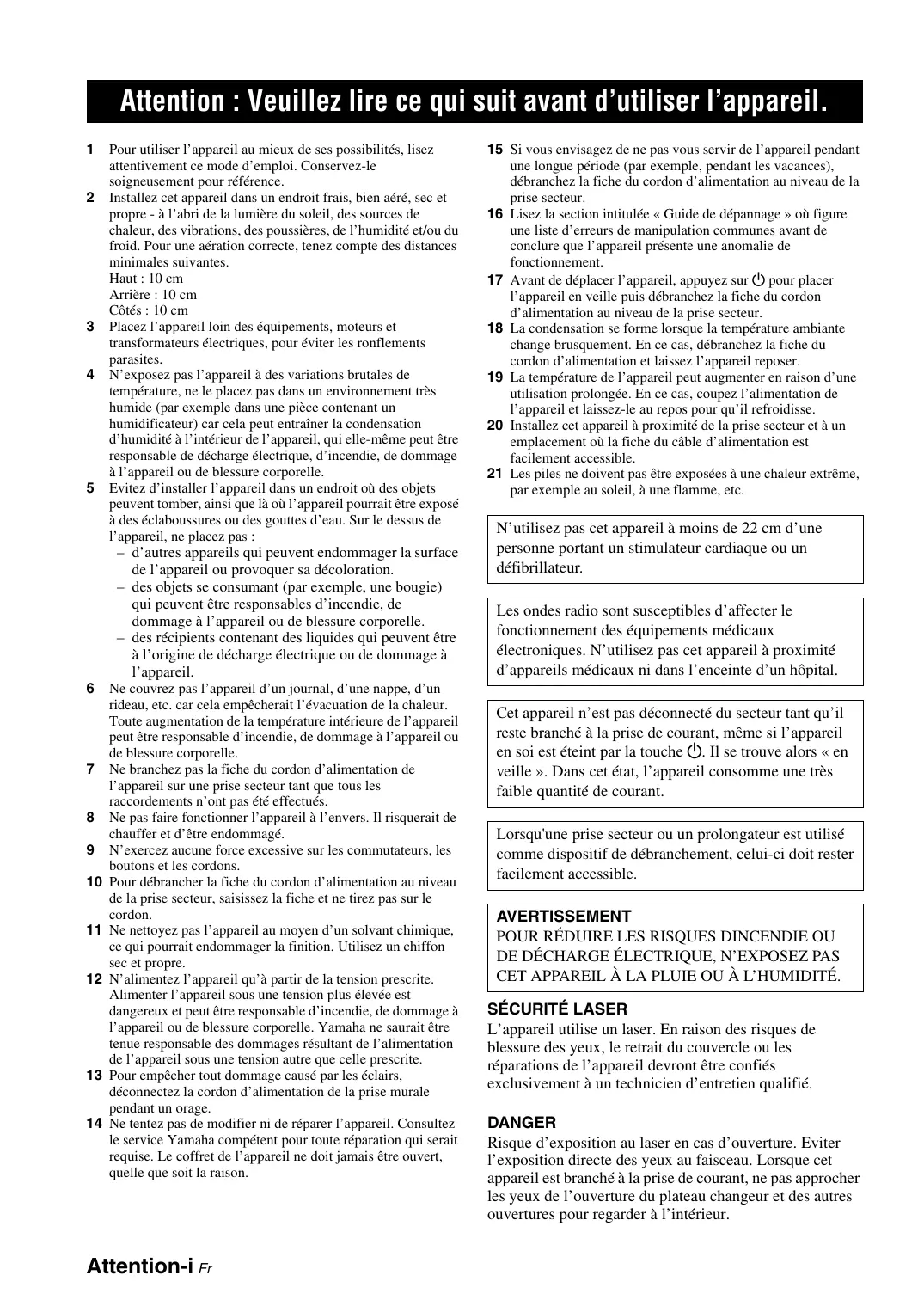

Attention : Veuillez lire ce qui suit avant d’utiliser l’appareil.

Pour utiliser l’appareil au mieux de ses possibilités, lisez attentivement ce mode d’emploi. Conservez-le soigneusement pour référence.

Installez cet appareil dans un endroit frais, bien aéré, sec et propre - à l’abri de la lumière du soleil, des sources de chaleur, des vibrations, des poussières, de l’humidité et/ou du froid. Pour une aération correcte, tenez compte des distances minimales suivantes. Haut : 10 cm Arrière : 10 cm Côtés : 10 cm Placez l’appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. N’exposez pas l’appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d’humidité à l’intérieur de l’appareil, qui elle-même peut être responsable de décharge électrique, d’incendie, de dommage à l’appareil ou de blessure corporelle. Evitez d’installer l’appareil dans un endroit où des objets peuvent tomber, ainsi que là où l’appareil pourrait être exposé à des éclaboussures ou des gouttes d’eau. Sur le dessus de l’appareil, ne placez pas :

– d’autres appareils qui peuvent endommager la surface de l’appareil ou provoquer sa décoloration.

– des objets se consumant (par exemple, une bougie) qui peuvent être responsables d’incendie, de dommage à l’appareil ou de blessure corporelle. – des récipients contenant des liquides qui peuvent être à l’origine de décharge électrique ou de dommage à l’appareil. 6

Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un rideau, etc. car cela empêcherait l’évacuation de la chaleur.

Toute augmentation de la température intérieure de l’appareil peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Ne branchez pas la fiche du cordon d’alimentation de l’appareil sur une prise secteur tant que tous les raccordements n’ont pas été effectués. Ne pas faire fonctionner l’appareil à l’envers. Il risquerait de chauffer et d’être endommagé. N’exercez aucune force excessive sur les commutateurs, les boutons et les cordons. Pour débrancher la fiche du cordon d’alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. Ne nettoyez pas l’appareil au moyen d’un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. N’alimentez l’appareil qu’à partir de la tension prescrite. Alimenter l’appareil sous une tension plus élevée est dangereux et peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l’alimentation de l’appareil sous une tension autre que celle prescrite. Pour empêcher tout dommage causé par les éclairs, déconnectez la cordon d’alimentation de la prise murale pendant un orage. Ne tentez pas de modifier ni de réparer l’appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l’appareil ne doit jamais être ouvert, quelle que soit la raison.

15 Si vous envisagez de ne pas vous servir de l’appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d’alimentation au niveau de la prise secteur.

16 Lisez la section intitulée « Guide de dépannage » où figure une liste d’erreurs de manipulation communes avant de conclure que l’appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l’appareil, appuyez sur p pour placer l’appareil en veille puis débranchez la fiche du cordon d’alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du cordon d’alimentation et laissez l’appareil reposer. 19 La température de l’appareil peut augmenter en raison d’une utilisation prolongée. En ce cas, coupez l’alimentation de l’appareil et laissez-le au repos pour qu’il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d’alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

N’utilisez pas cet appareil à moins de 22 cm d’une personne portant un stimulateur cardiaque ou un défibrillateur.

Les ondes radio sont susceptibles d’affecter le fonctionnement des équipements médicaux électroniques. N’utilisez pas cet appareil à proximité d’appareils médicaux ni dans l’enceinte d’un hôpital. Cet appareil n’est pas déconnecté du secteur tant qu’il reste branché à la prise de courant, même si l’appareil en soi est éteint par la touche p. Il se trouve alors « en veille ». Dans cet état, l’appareil consomme une très faible quantité de courant. Lorsqu'une prise secteur ou un prolongateur est utilisé comme dispositif de débranchement, celui-ci doit rester facilement accessible. AVERTISSEMENT POUR RÉDUIRE LES RISQUES DINCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. SÉCURITÉ LASER L’appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l’appareil devront être confiés exclusivement à un technicien d’entretien qualifié. DANGER Risque d’exposition au laser en cas d’ouverture. Eviter l’exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l’ouverture du plateau changeur et des autres ouvertures pour regarder à l’intérieur.

5. Informations complémentaires

Possibilités offertes par ce lecteur 2

Grande variété de disques et formats de fichiers compatibles 2 Fonctionnalités réseau améliorées 2 Simplicité d’installation et d’utilisation 2

Accessoires fournis 2

À propos des disques et des fichiers 3 Types de disques/fichiers utilisables avec ce lecteur Chargement d’un disque Précautions d’emploi pour les disques Technologie Cinavia

Commandes et fonctions 6

Panneau avant 6 Panneau arrière 6 Télécommande 7

Caractéristiques techniques 39 Généralités 39 Entrée/Sortie 39 Droits d’auteur 40

(à la fin de ce mode d’emploi)

Information about third party software licenses...i

Raccordements vidéo/audio 10 Raccordement à un téléviseur via un ampli-tuner AV 11 Raccordement direct à un téléviseur 11

Raccordement réseau 12

Raccordement sans fil 12 Raccordement filaire 12 Configuration du serveur DLNA 13

Des mises à jour du logiciel intégrant de nouvelles fonctions ou apportant des améliorations au produit seront proposées régulièrement. Nous vous conseillons de mettre régulièrement à niveau le logiciel de ce lecteur. Pour en savoir plus, reportez-vous à la section

« Mise à niveau logicielle » (p. 34).

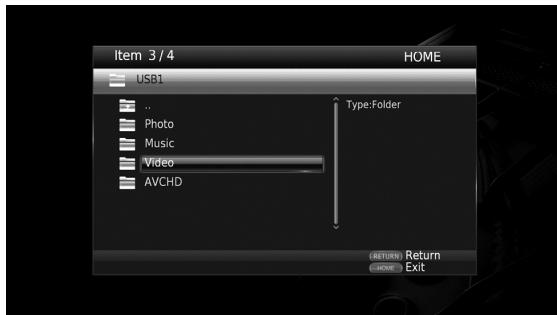

Lecture de photo/musique/vidéo 16

Utilisation des services réseau 18

À propos des albums photo en ligne Picasa™ 18

État, menu Programmation de l’ordre de lecture Utilisation de la fonction de recherche Utilisation des fonctions BONUSVIEW™ et BD-Live™ Utilisation de la fonction d’incrustation (lecture audio/vidéo secondaire) Utilisation de la fonction BD-Live™

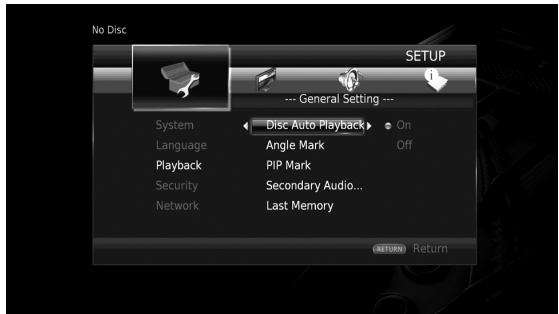

Menu SETUP 24 Exemple d’utilisation du menu SETUP Réglages Généraux Paramètres vidéo Paramètres audio Système d’information À propos des formats de sortie audio À propos des formats de sortie vidéo HDMI

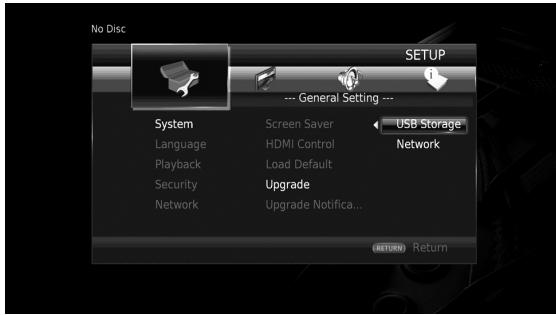

Mise à niveau logicielle 34

Mise à niveau du logiciel 34

– Ce mode d’emploi décrit l’utilisation du lecteur via sa télécommande sauf pour les fonctions non prises en charge. Certaines de ces fonctions sont aussi accessibles via les boutons du panneau avant.

– Les remarques contiennent des informations relatives à la sécurité et des instructions complémentaires d’utilisation. Les Astuces fournissent des conseils d’utilisation. – Ce mode d’emploi a été imprimé avant la production. La conception et les spécifications du produit sont susceptibles d’être modifiées en vue d’améliorations du produit. En cas de différences entre le mode d’emploi et le produit, ce dernier fait foi.

Icônes utilisées dans ce manuel

Des icônes sont utilisées pour désigner les boutons/ fonctions disponibles pour un format particulier. Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3. BD : BD-Vidéo DVD : DVD-Vidéo, DVD-VR, DVD+VR CD : Audio CD VIDEO : fichiers vidéo MUSIC : fichiers audio PHOTO : fichiers photo

Visionner les photos et vidéos d’un smartphone sur un téléviseur (Miracast™) 19

Commander ce lecteur avec des dispositifs mobiles (AV CONTROLLER) 19 Mode de lecture avancé 20

■ À propos de ce manuel

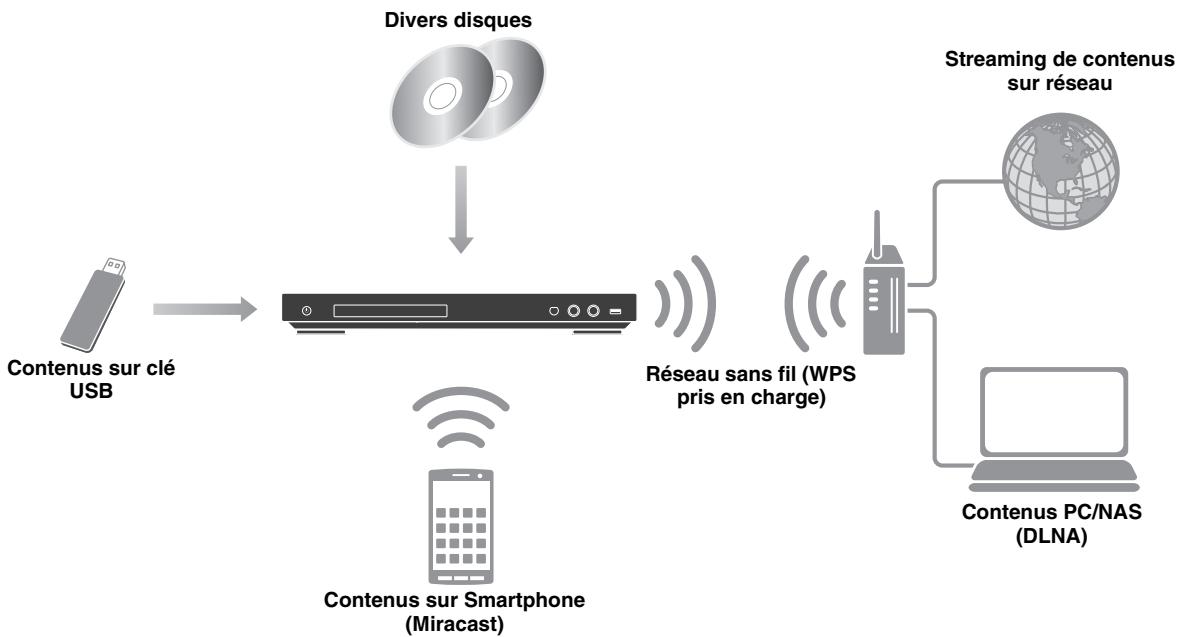

INTRODUCTION Possibilités offertes par ce lecteur

Divers disques Streaming de contenus sur réseau

USB Réseau sans fil (WPS pris en charge)

■ Grande variété de disques et formats de fichiers compatibles

– Blu-ray Disc™, DVD et CD (p. 20) – BONUSVIEW™ et BD-Live™ (p. 22) – Fichiers vidéo, musique et image sur disques DVD-R/RW, CD-R/RW et dispositifs de stockage USB (p. 16)

■ Fonctionnalités réseau améliorées

Partage de contenus sur serveur DLNA (PC ou NAS) (p. 16)

Utilisation des services de réseau (p. 18) Commander ce lecteur avec des dispositifs mobiles (AV CONTROLLER) via réseau (p. 19) Visionner les photos et vidéos d’un smartphone sur un téléviseur (Miracast™) (p. 19)

■ Simplicité d’installation et d’utilisation

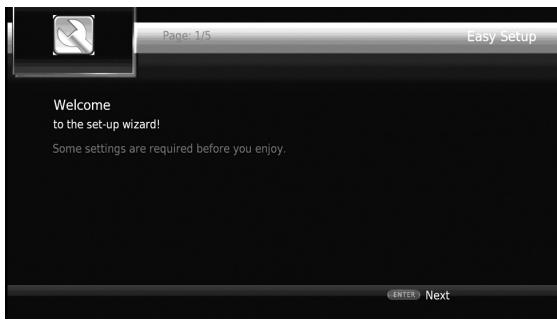

Configuration initiale à la fois simple et rapide (p. 15)

Configuration sans fil automatique avec la fonction WPS (Wi-Fi Protected Setup) (p. 15) Mise à niveau logicielle via réseau ou USB (p. 34) Pilotage du téléviseur, ampli-tuner AV et de ce lecteur (HDMI Control) (p. 27)

Assurez-vous que le produit a été livré avec tous les accessoires suivants. Télécommande

À propos des disques et des fichiers

– Ce lecteur accepte les disques de 12 cm et de 8 cm.

Aucun adaptateur 8 cm-12 cm n’est nécessaire. – Utilisez des disques conformes aux standards compatibles indiqués par les logos officiels présents sur l’étiquette du disque. La lecture de disques non conformes à ces standards n’est pas garantie. En outre, le fait de pouvoir lire ces disques ne garantit ni la qualité d’image ni la qualité du son. Type de disque

Format d’enregistrement

Disques BD-Video/fichiers de données

Disques DVD-Video/DVD-VR/AVCHD/ fichiers de données

DVD+R/DVD+R DL/DVD+RW Disques DVD-Video/DVD+VR/AVCHD/ fichiers de données

CDDA/HDCD CD-R/CD-RW CDDA/fichiers de données

DLNA Fichiers de données

* Ce lecteur est compatible avec une clé USB formatée aux formats FAT 16/32 et NTFS.

Formats de fichiers audio compatibles

Formats de fichiers vidéo compatibles

Formats de fichiers image compatibles

MUSIC VIDEO PHOTO MKV avec H.264

(.mkv) MPEG PS (.mpeg/ .mpg) MPEG TS (.ts) MPEG-4 (.mp4) VOB (.vob) AVI (.avi) ASF (.asf) WMV (.wmv) *4

– Les lecteurs et disques Blu-ray/DVD vidéo comportent des codes régionaux qui déterminent la région dans laquelle un disque pourra être lu.

Vérifiez la mention du code de région sur le panneau arrière de ce lecteur. – Dans le cas d’un disque Blu-ray, le disque peut être lu sur ce lecteur s’il porte la même mention de code de région ou la mention du code de région « ABC ». – Dans le cas d’un disque DVD, le disque peut être lu sur ce lecteur s’il porte la même mention de code de région ou la mention du code de région « ALL ». Information sur la gestion des régions Destination

*1 Fréquence d’échantillonnage entre 32 et 48 kHz

(stéréo) et débit binaire entre 8 et 320 kbps *2 Fréquence d’échantillonnage entre 32 et 48 kHz (stéréo) et débit binaire entre 32 et 192 kbps *3 Fréquence d’échantillonnage jusqu’à 192 kHz/24 bits (LPCM/stéréo) *4 WMV9 (résolution maximum : 1920 x 1080)

États-Unis et Canada Code de région « A » Numéro de région ou « ABC »

Code de région « B » Numéro de région ou « ABC »

ALL Code de région « A » Numéro de région ou « ABC »

Amérique centrale et Amérique du Sud

ALL ALL Code de région « A » Numéro de région ou « ABC »

– La lecture d’un fichier figurant dans le tableau cidessus n’est pas garantie selon les méthodes de création de fichier ou les codecs utilisés.

– La lecture de l’ensemble des fichiers contenus sur le disque, le périphérique mémoire USB et le réseau n’est pas garantie. – Il n’est pas possible de lire un fichier dont les droits d’auteur sont protégés. – Lorsque le DLNA est utilisé, le fichier doit répondre aux exigences du serveur DLNA.

Information sur la gestion des régions pour les disques Blu-ray/DVD vidéo.

■ Types de disques/fichiers utilisables avec ce lecteur

À propos des disques et des fichiers

Information sur la gestion des régions

Destination Australie

Code de région « B » Numéro de région ou « ABC »

Code de région « C » Numéro de région ou « ABC »

ALL ALL Code de région « C » Numéro de région ou « ABC »

– Les opérations et fonctions des disques Blu-ray/ DVD vidéo peuvent différer des explications données dans ce mode d’emploi et certaines opérations peuvent être interdites en raison de réglages effectués par le fabricant du disque. – Si un écran de menu ou des instructions de fonctionnement s’affichent pendant la lecture d’un disque, suivez les indications affichées. – Certains disques peuvent ne pas être lus. – N’oubliez pas de finaliser tous les supports d’enregistrement que vous avez l’intention de lire sur ce lecteur. – La « finalisation » désigne un traitement effectué durant l’enregistrement d’un disque, de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d’autres lecteurs/enregistreurs. Seuls les disques finalisés peuvent être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.)

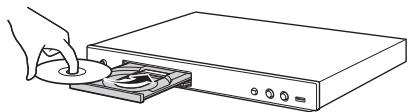

■ Chargement d’un disque

– Insérez le disque avec la face imprimée vers le haut. – Dans le cas d’un disque enregistré des deux côtés, tournez la face à lire vers le bas.

■ Précautions d’emploi pour les disques

Attention aux rayures et à la poussière – Les disques Blu-ray, DVD et CD sont sensibles à la poussière, aux traces de doigts et particulièrement aux rayures. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipulez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangez le boîtier et le disque en position verticale. Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximité d’appareils de chauffage ou dans des endroits très humides. Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents. Évitez de ranger les disques dans des endroits très poussiéreux ou très humides.

Précautions de manipulation

– Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l’eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord. – N’utilisez pas de nettoyants en atomiseur contenant du benzène, du diluant, des liquides de protection contre l’électricité statique ou tout autre solvant. – Ne touchez pas la surface du disque. – Ne collez pas de papier ou des étiquettes adhésives sur les disques. – Si la surface de lecture d’un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et éjecter le plateau de disque ou bien le disque risque de ne pas être lu correctement. Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

Remarques – La lecture peut commencer automatiquement en fonction du disque et du réglage choisi pour ce lecteur. – Avec certains disques, il est possible que le menu soit affiché en premier. – La durée de chargement du disque peut varier selon le disque.

– N’utilisez jamais de disque de nettoyage en vente dans le commerce. L’utilisation de ces disques peut endommager la lentille.

– Confiez le nettoyage de la lentille au SAV agréé par Yamaha le plus proche.

À propos des disques et des fichiers

■ Technologie Cinavia

– La technologie Cinavia fait partie du système de protection du contenu dans votre lecteur Blu-ray.

Remarque – Votre lecteur Blu-ray peut afficher les messages suivants, s’arrêter ou couper provisoirement le son des sorties audio si vous lisez une copie non autorisée d’un contenu protégé par la technologie Cinavia. Ces messages sont affichés en anglais uniquement. Arrêt de la lecture. Le contenu que vous visionnez est protégé par Cinavia® et sa lecture sur cet appareil n’est pas autorisée. Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 1. Arrêt provisoire du son. N’ajustez pas le volume. Le contenu que vous visionnez est protégé par Cinavia® et sa lecture sur cet appareil n’est pas autorisée. Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 3.

À propos de la technologie Cinavia

Ce produit utilise la technologie Cinavia afin de limiter l’utilisation de copies non autorisées de certains films et de certaines vidéos produits à des fins commerciales et de leurs bandes son originales. Lorsqu’une utilisation interdite d’une copie non autorisée est détectée, un message sera affiché et la lecture ou la copie sera interrompue. Des informations complémentaires concernant la technologie Cinavia peuvent être obtenues auprès du centre Cinavia d’information des consommateurs en ligne à l’adresse suivante http://www.cinavia.com. Pour obtenir par courrier des informations complémentaires concernant Cinavia, envoyez un courrier mentionnant votre adresse postale à : Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, États-Unis.

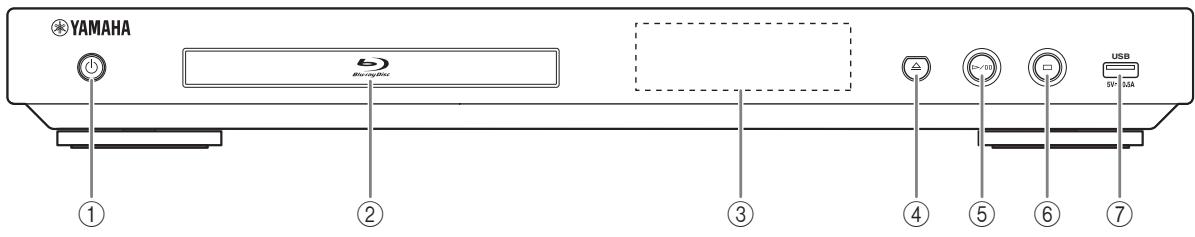

Commandes et fonctions

1 p (Mise sous tension/Mise en veille)

Permet d’allumer ce lecteur ou de le mettre en veille. Maintenez le bouton p du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur (réinitialisation du système).

Ouvre/referme le plateau de disque.

Lance la lecture ou effectue une pause.

3 Afficheur du panneau avant

Affiche différentes informations relatives au fonctionnement de l’appareil.

Interrompt la lecture.

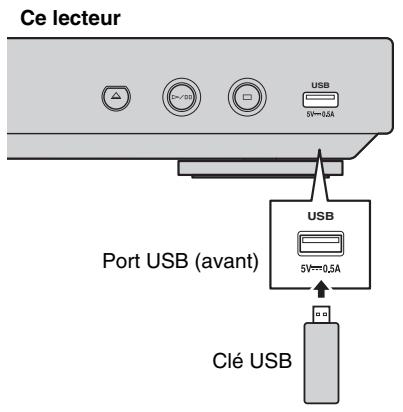

7 Connecteur USB (p. 14)

– Retirez le film de protection du panneau avant du lecteur avant d’utiliser l’appareil. – Pour nettoyer le panneau avant, utilisez un chiffon doux et sec afin d'éviter de rayer la finition.

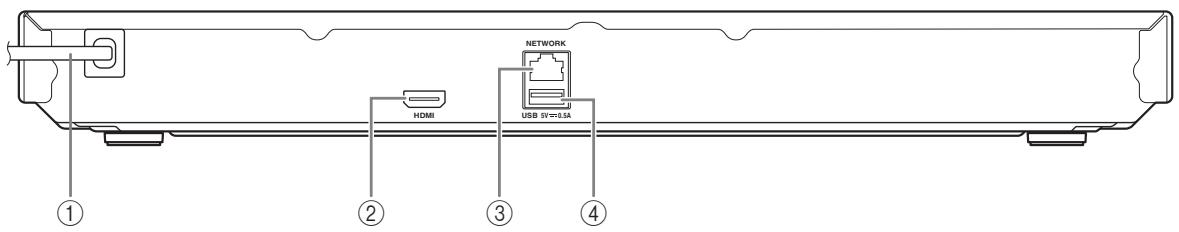

1 Cordon d’alimentation

Branchez le cordon d’alimentation à une prise secteur après avoir effectué tous les raccordements nécessaires. 2 HDMI (p. 10)

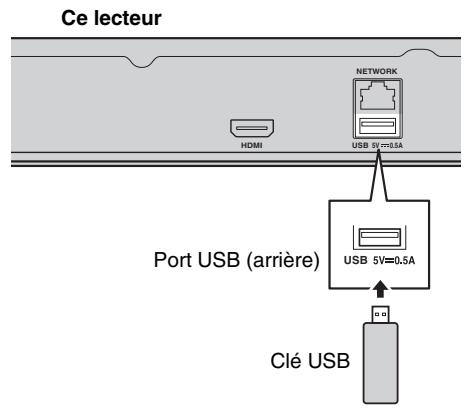

3 NETWORK (p. 12) 4 Connecteur USB (p. 14)

Commandes et fonctions

apparaît dans le coin supérieur gauche de l’écran si la fonction correspondant à la touche n’est pas disponible.

– Deuxième Marque Audio s’affiche à condition d’avoir activé la fonction Deuxième Marque Audio (p. 28).

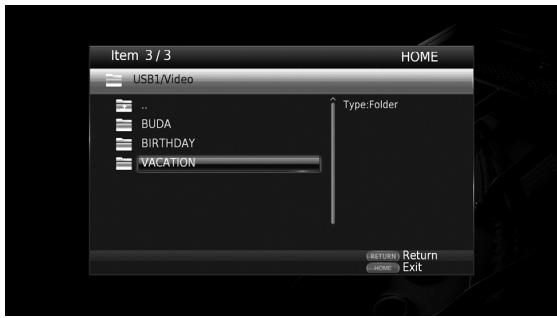

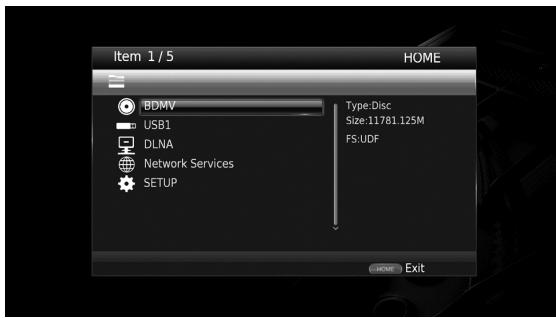

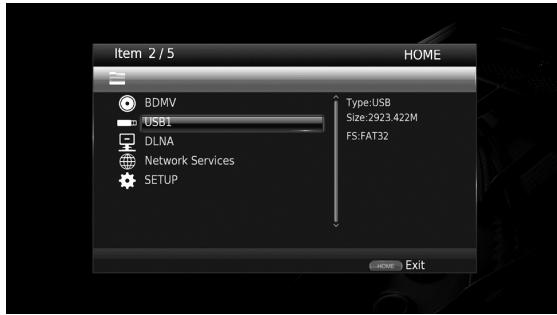

7 HOME : Permet d’afficher l’écran de menu HOME (p. 16).

PIP MIRACAST SUBTITLE E

2ND AUDIO HOME AUDIO F TOP MENU POP-UP/MENU

ON SCREEN RETURN B G ENTER H

8 TOP MENU BD DVD : Affiche l’écran du menu principal si le disque contient un menu. Sélectionnez l’option voulue à l’aide des touches 5/a/2/3 et ENTER.

Remarque – Étant donné que certaines opérations varient en fonction du disque, conformez-vous aux instructions affichées dans chaque écran de menu. 9 Touches de curseur (5/a/2/3) : Déplacent la sélection (entrée en surbrillance) sur l’écran de menu. ENTER : Sélectionne le menu ou la fonction en surbrillance. 0 RETURN : Permet de revenir au menu ou à l’écran précédent, etc.

CLEAR SEARCH A Touches de couleur BD : Servez-vous de ces touches conformément aux instructions à l’écran.

I J ZOOM DVD VIDEO PHOTO : Effectue un zoom avant/arrière. Chaque nouvelle pression sur la touche grossit ou réduit progressivement la vue à l’écran

(jusqu’à 3 incréments dans chaque sens).

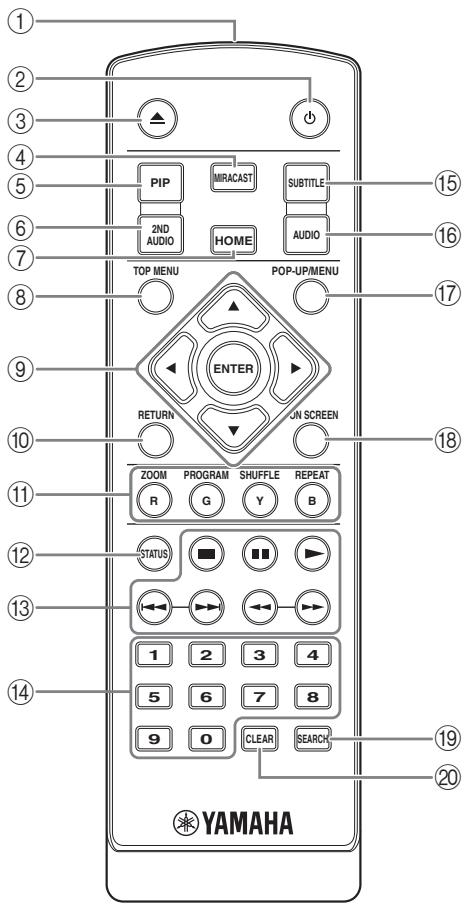

1 Émetteur de signaux infrarouges : Envoie des signaux infrarouges. Dirigez l’émetteur de la télécommande vers le capteur de l’appareil de destination (p. 9).

2 p : Permet d’allumer ce lecteur ou de le mettre en veille. : Ouvre/referme le plateau de disque.

SHUFFLE DVD CD VIDEO MUSIC PHOTO :

Sélectionne le mode de lecture aléatoire (p. 20).

REPEAT BD DVD CD VIDEO MUSIC PHOTO : Permet de changer de mode de répétition.

Appuyez plusieurs fois de suite sur cette touche pour faire votre choix parmi les différents modes proposés.

4 MIRACAST : Active Miracast (p. 19).

: Répète le titre en cours de lecture.

5 PIP BD : Active/désactive la fonction d’incrustation

: Répète le chapitre en cours de lecture.

(image dans l’image) (p. 23). Marque PIP (

) apparaît sur l’écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l’écran (p. 20). Remarque – Marque PIP s’affiche à condition d’avoir activé la fonction Marque PIP (p. 28).

: Répète le dossier en cours de lecture.

: Répète l’intégralité des plages/fichiers du disque. : Répète la plage ou le fichier en cours de lecture. B STATUS : Affiche diverses informations au sujet du mode de lecture (p. 21).

Suite à la page suivante. \

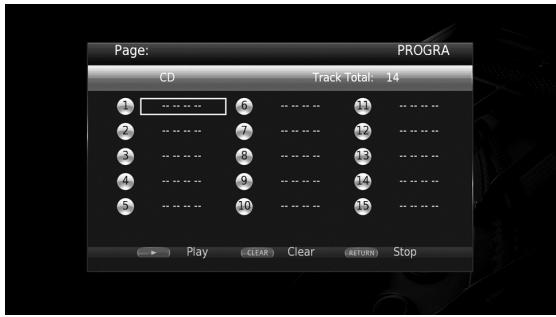

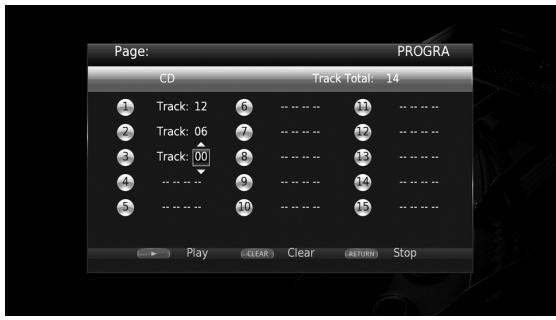

PROGRAM DVD CD : Permet de définir l’ordre de lecture (p. 22). Vous pouvez établir une liste comportant jusqu’à 15 plages (dans le cas d’un disque audio) ou 15 titres/chapitres (dans le cas d’un DVD vidéo).

6 2ND AUDIO BD : Active les données audio secondaires pour les incrustations (image dans l’image)

(p. 23) ou les commentaires audio. Deuxième Marque Audio ( ) apparaît sur l’écran lorsque cette fonction est disponible (p. 31). Vous pouvez également sélectionner cette fonction à partir du menu à l’écran (p. 20).

Commandes et fonctions

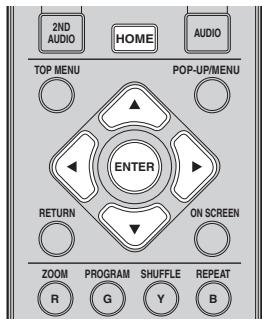

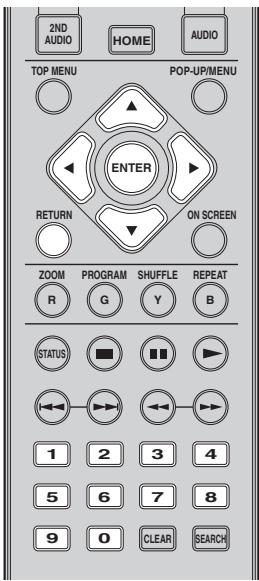

C Touches de contrôle

2ND AUDIO SUBTITLE AUDIO HOME TOP MENU POP-UP/MENU

G H ZOOM R PROGRAM SHUFFLE REPEAT G Y B VIDEO MUSIC PHOTO

: Effectue un saut arrière/avant.

BD DVD CD VIDEO MUSIC :

Effectue une recherche arrière/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de recherche (jusqu’à 5 incréments dans chaque sens). Appuyez sur pour reprendre la lecture dans des conditions normales.

CLEAR SEARCH PHOTO : Change la vitesse du diaporama (plus lent/ plus rapide : 3 incréments).

D Touches numériques : Permettent de saisir des nombres ou de passer directement, en cours de lecture,

à la plage ou au chapitre correspondant au numéro saisi. Ces touches risquent de ne pas être disponibles selon le type de disque et les conditions de lecture.

STATUS C D CD ON SCREEN RETURN B E ENTER

: Interrompt la lecture.

: Effectue une pause. : Lance la lecture.

I J E SUBTITLE BD DVD VIDEO : Permet de changer la langue des sous-titres (p. 39) lorsque cela est possible. Vous pouvez également sélectionner cette fonction à partir du menu à l’écran (p. 20).

F AUDIO BD DVD : Permet de changer la langue de diffusion ou le format audio. Vous pouvez également sélectionner cette fonction à partir du menu à l’écran (p. 20). G POP-UP/MENU BD DVD : Affiche un menu contextuel. Le contenu du menu varie en fonction du disque. Pour en savoir plus sur l’accès au menu contextuel et sur son fonctionnement, consultez les instructions du disque. Selon le DVD, vous pouvez afficher l’écran du menu principal en appuyant sur POP-UP/MENU. H ON SCREEN : Affiche le menu à l’écran (p. 20). I SEARCH BD DVD CD VIDEO MUSIC : Permet de passer directement à un point indiqué pendant la lecture. Pour en savoir plus sur cette fonction, reportez-vous à la section « Utilisation de la fonction de recherche » (p. 22). Vous pouvez également sélectionner cette fonction à partir du menu d’état (p. 21). J CLEAR : Efface le numéro saisi ou l’entrée définie.

Commandes et fonctions

Insertion des piles dans la télécommande

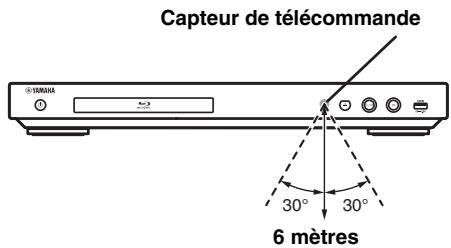

Portée approximative de la télécommande

Capteur de télécommande

– Changer les deux piles lorsque la portée de la télécommande diminue.

– Utilisez des piles AAA, R03, UM-4. – Assurez-vous que les polarités sont correctes. Reportez-vous à l’illustration figurant à l’intérieur du compartiment des piles. – Retirez les piles si vous n’avez pas l’intention d’utiliser la télécommande pendant une période prolongée. – N’utilisez pas des piles usagées associées à des piles neuves. – N’associez pas différents types de piles (telles que des piles alcaline et des piles au manganèse). Lisez attentivement les instructions figurant sur l’emballage, ces différents types de piles pouvant avoir la même forme et la même couleur. – Si les piles ont fuit, mettez-les immédiatement au rebut. Évitez de toucher les matières qui ont fuit ou de les laisser entrer en contact avec les vêtements, etc. Nettoyez soigneusement le compartiment des piles avant d’y insérer de nouvelles piles. – Ne jetez pas les piles avec les ordures ménagères : mettez-les au rebut conformément aux réglementations nationales en vigueur. – Conservez les piles hors de portée des enfants. Si une pile est avalée par accident, contactez immédiatement votre médecin. – Retirez les piles lorsque vous prévoyez de ne pas utiliser la télécommande pendant une longue période. – Ne rechargez pas ou ne désassemblez pas les piles fournies.

RACCORDEMENTS Raccordements vidéo/audio

Raccordez les câbles vidéo/audio appropriés en fonction des appareils utilisés. Astuces – Reportez-vous à la page 32 pour en savoir plus sur les formats de sortie audio/vidéo disponibles. – Procurez-vous les câbles appropriés nécessaires au raccordement de vos appareils. Le type et le nombre de ces câbles peuvent varier en fonction des appareils utilisés. Lecture vidéo/audio via un téléviseur et ampli-tuner AV Reportez-vous à la section « Raccordement à un téléviseur via un ampli-tuner AV » (p. 11).

TV Ampli-tuner AV Ce lecteur

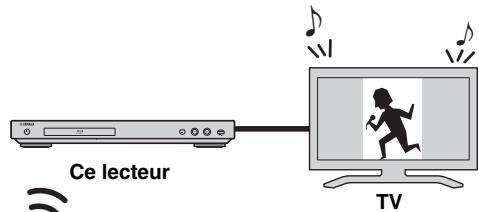

Lecture vidéo/audio via un téléviseur utilisé seul Reportez-vous à la section « Raccordement direct à un téléviseur » (p. 11). TV Ce lecteur

À propos de la connexion HDMI Pour bénéficier d’une image de haute qualité et du son numérique via la borne HDMI, procurez-vous dans le commerce des câbles HIGH SPEED HDMI portant le logo HDMI (comme sur le panneau arrière du lecteur).

Astuces – Pour en savoir plus sur la fonction Contrôle HDMI, reportez-vous à « Contrôle HDMI » (p. 27). – Pour changer le mode de sortie audio de la borne HDMI, utilisez le paramètre « HDMI » (p. 31) sous Paramètres audio.

Raccordements vidéo/audio

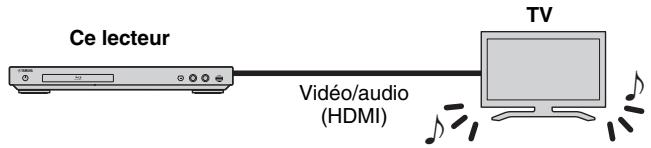

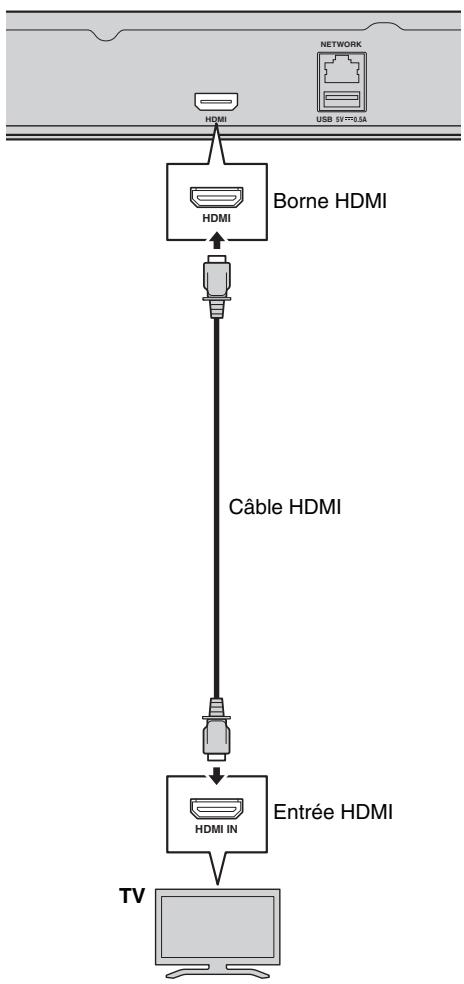

■ Raccordement direct à un téléviseur

Raccordez ce lecteur à l’ampli-tuner AV et le téléviseur à l’ampli-tuner AV à l’aide de câbles HDMI.

Pour en savoir plus sur le raccordement des haut-parleurs, reportez-vous au mode d’emploi fourni avec votre amplituner AV et vos haut-parleurs.

Raccordez ce lecteur au téléviseur à l’aide d’un câble

Ne branchez pas ce lecteur sur une prise secteur tant que vous n’avez pas effectué tous les raccordements nécessaires.

Ne branchez pas ce lecteur sur une prise secteur tant que vous n’avez pas effectué tous les raccordements nécessaires.

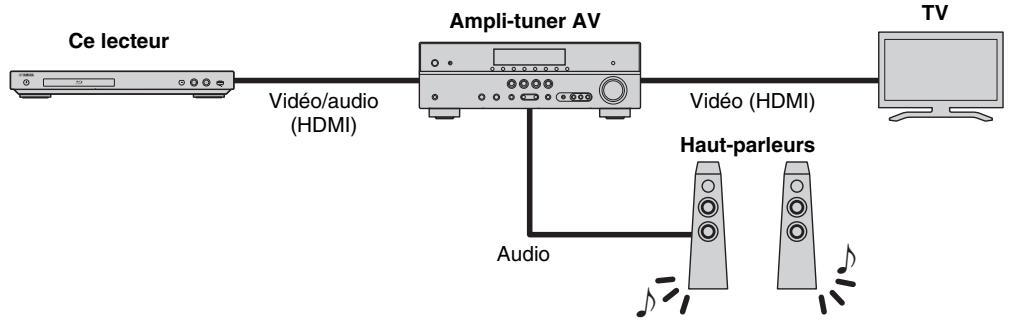

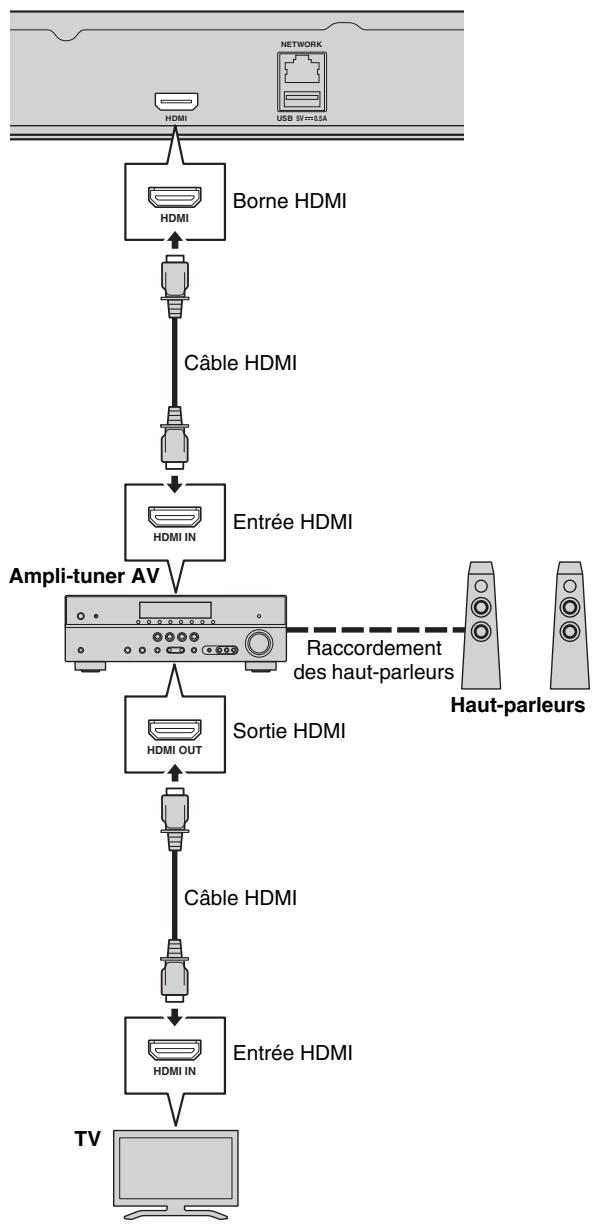

■ Raccordement à un téléviseur via

un ampli-tuner AV Ce lecteur

NETWORK HDMI USB 5V NETWORK

0.5A USB 5V HDMI Borne HDMI

0.5A Borne HDMI HDMI HDMI Câble HDMI Câble HDMI Raccordement des haut-parleurs

Sortie HDMI HDMI OUT Raccordement réseau

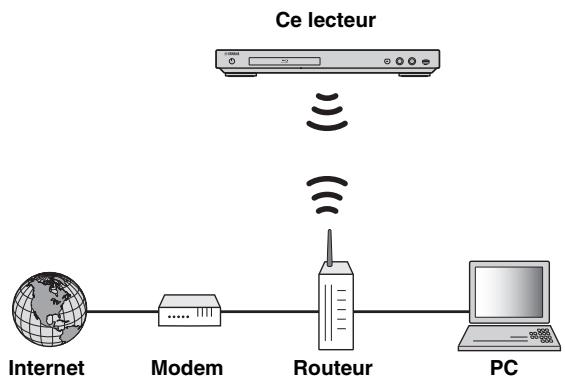

Le raccordement de ce lecteur à un réseau (sans fil ou filaire) permet d’utiliser les fonctions suivantes. – Lecture de contenus sur serveur DLNA (PC ou NAS) (p. 16) – Lecture de divers contenus sur services de réseau (p. 18) – Lecture de disques compatibles BD-Live (p. 22) – Pilotage du lecteur avec des dispositifs mobiles (AV CONTROLLER) (p. 19) Remarques – L’utilisation des services de réseau ou de la fonctionnalité BD-Live requiert une connexion internet à haut débit. – Reportez-vous au mode d’emploi de votre équipement, car la méthode de connexion et l’appareil raccordé peuvent différer selon votre environnement réseau. – Utilisez un câble réseau/routeur compatible 10BASE-T/100BASE-TX. Astuce – Si vous utilisez un routeur compatible DHCP, vous ne devez régler aucun paramètre réseau pour ce lecteur. En effet, tous les réglages réseau (comme par exemple l’adresse IP) lui sont assignés automatiquement. Vous ne devez donc configurer le réseau que si le routeur n’est pas compatible DHCP ou que vous voulez effectuer manuellement les réglages réseau (p. 28).

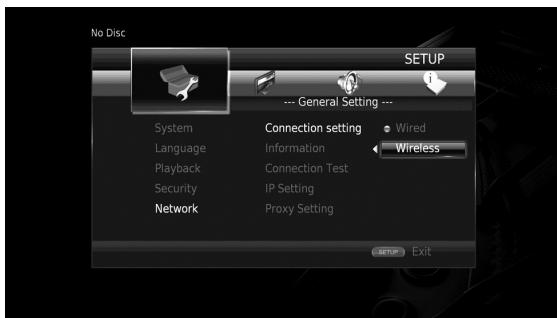

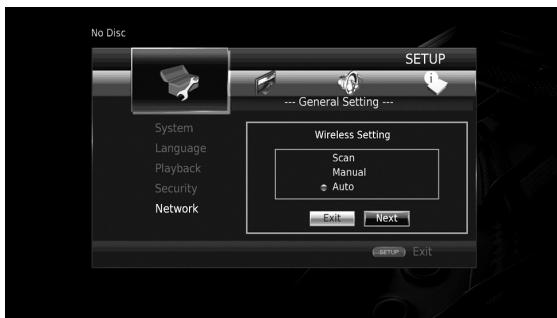

La fonction Wi-Fi de ce lecteur permet de le raccorder sans fil à votre réseau (routeur). Pour utiliser la fonction

Wi-Fi, reportez-vous à la section « Configuration de connexion sans fil » (p. 15) et effectuez les réglages appropriés.

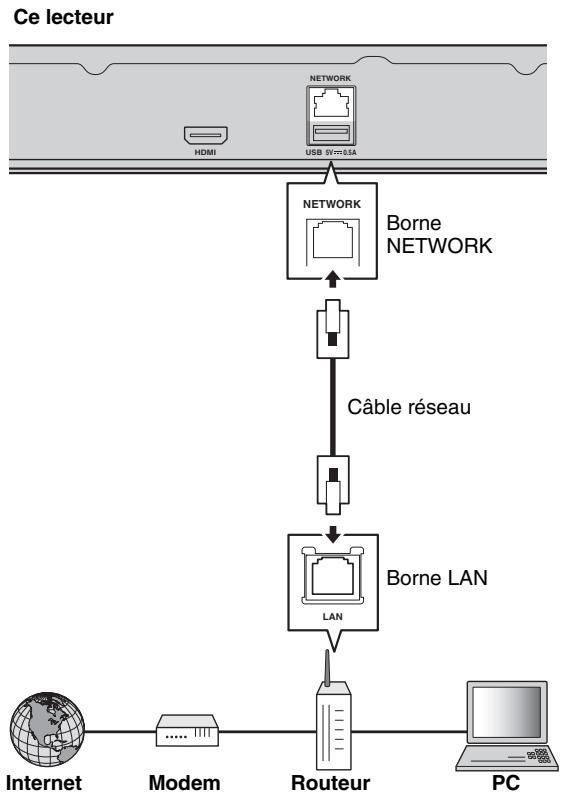

Raccordez ce lecteur à votre réseau (routeur) avec un câble réseau blindé à paires torsadées disponible dans le commerce.

NETWORK USB HDMI USB 5V

PC Borne LAN LAN Internet

PC Raccordement réseau

■ Configuration du serveur DLNA Remarques

– Pour que les fonctions DLNA soient disponibles, il est impératif que tous les dispositifs soient raccordés au même réseau. – Un NAS ne peut être utilisé comme serveur DLNA que s’il est compatible DLNA.

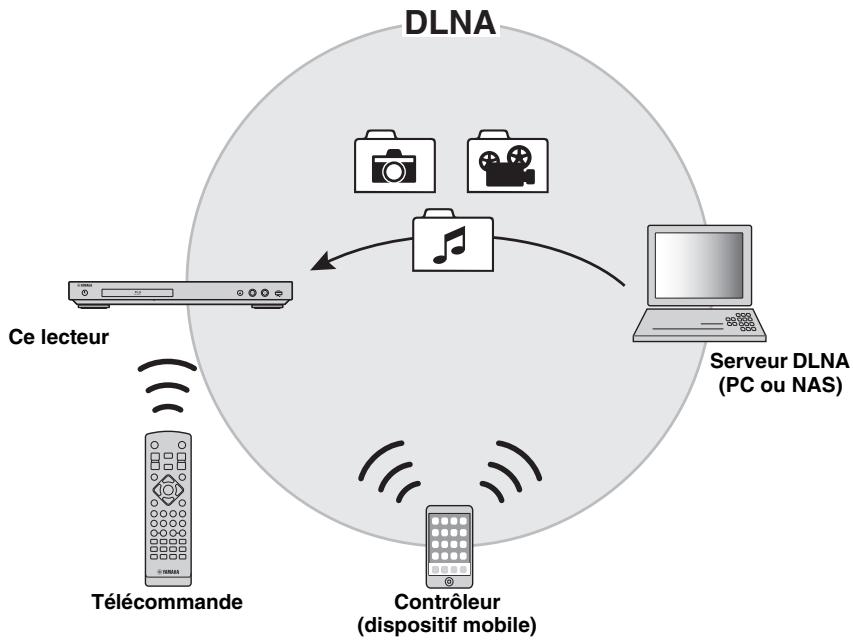

La fonction DLNA permet de partager des contenus multimédia (comme des vidéos, de la musique et des photos) stockés sur un serveur DLNA (PC ou NAS) connecté à votre réseau et de visionner/écouter ces contenus via ce lecteur.

En outre, vous pouvez utiliser un dispositif mobile (comme un smartphone ou une tablette) pour commander sans fil ce lecteur via le réseau. Pour utiliser les fonctions DLNA, effectuez les raccordements réseau (p. 12) puis la configuration du serveur DLNA décrite ci-dessous.

Serveur DLNA (PC ou NAS)

Utiliser un dispositif mobile comme contrôleur média

Pour pouvoir lire des contenus multimédia stockés sur votre serveur DLNA (PC ou NAS), vous devez au préalable régler le paramètre de partage de média du logiciel de serveur DLNA installé sur le serveur DLNA en question.

Si vous possédez un dispositif mobile (comme un smartphone ou une tablette) prenant en charge la fonction

Digital Media Controller (DMC), vous pouvez l’utiliser pour commander ce lecteur via le réseau.

– Pour en savoir plus sur le paramétrage du serveur

DLNA ou les formats de fichiers compatibles avec le serveur DLNA, reportez-vous aux modes d’emploi de votre serveur DLNA et de son logiciel.

– Pour pouvoir commander ce lecteur avec un dispositif mobile, réglez Contrôle DMC (p. 29) sous le menu SETUP sur Permettre (réglage par défaut).

– Pour vérifier si votre dispositif mobile prend en charge la fonction DMC, reportez-vous aux modes d’emploi de votre dispositif mobile et de son logiciel.

1 Mettez votre serveur DLNA (PC ou NAS) et ce lecteur sous tension.

2 Si vous utilisez un PC comme serveur DLNA, vérifiez que le logiciel de serveur DLNA (comme par exemple Windows Media Player 12) est installé sur l’ordinateur. 3 Sur votre serveur DLNA, activez le partage de médias et autorisez leur partage avec ce lecteur. La configuration du serveur DLNA est terminée. Pour lire les contenus sur serveur DLNA avec ce lecteur, choisissez le serveur DLNA et un fichier multimédia sous le menu HOME (p. 16).

Réglage de partage de médias sur le

serveur DLNA Raccordement USB Le raccordement d’une clé USB au port USB en face avant ou arrière de ce lecteur permet de lire les fichiers multimédia contenus sur la clé en question (p. 16).

Remarques – Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB. – Raccordez une clé USB à l’un des ports USB (en face avant/arrière) de ce lecteur pour utiliser la fonction BD-Live (p. 23). Ce lecteur

NETWORK USB USB 5V HDMI USB Port USB (avant)

3 Appuyez sur 2/3 pour choisir Oui, puis appuyez sur

La fonction Installation Facile permet de définir facilement la langue, la résolution et le format d’image. L’écran

Installation facile s’affiche lors de la première mise sous tension de ce lecteur effectuée juste après l’achat de votre appareil. Vous pouvez procéder aux mêmes réglages à partir du menu SETUP = Système = Installation facile. 1 Dès que l’écran Installation facile apparaît, appuyez sur ENTER pour préconfigurer votre lecteur avec Installation facile.

4 Appuyez sur 2/3 pour choisir une des méthodes de configuration suivantes, puis appuyez sur ENTER.

2 Définissez la langue, la résolution et le format d’écran en suivant les instructions affichées à l’écran.

Remarque – Si aucune image n’apparaît sur le téléviseur à l’issue de la procédure Installation facile, reportez-vous à la section « Guide de dépannage » (p. 36).

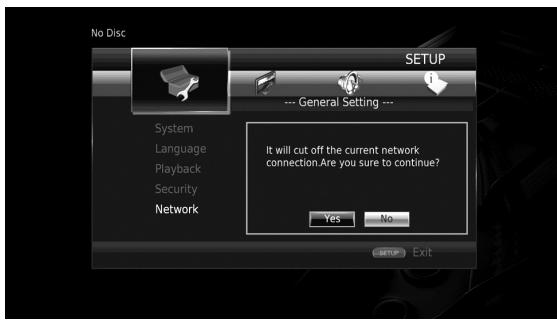

■ Configuration de connexion sans fil

2 Sélectionnez SETUP = Réglages Généraux = Réseau

= Configuration de Connexion = Sans Fil.

– Pour en savoir plus sur le réglage et l’utilisation de votre routeur (point d’accès), reportez-vous à son mode d’emploi. – Si la fonction WPS n’est pas opérationnelle, sélectionnez « Recherche » ou « Manuel » pour paramétrer la connexion sans fil. – Les appareils utilisant une bande de fréquence de 2,4 GHz, tels qu’un four à micro-ondes, un appareil numérique sans fil ou Bluetooth, sont susceptibles d’interrompre la communication sans fil. Éloignez le lecteur de ces appareils ou mettez-les hors tension. – Les performances de connexion à un réseau sans fil dépendent de l’environnement du réseau (type de routeur, distance entre le routeur et ce lecteur, emplacement d’installation, etc.). Si vous remarquez des coupures du son ou de l’image durant la lecture, rapprochez le lecteur du routeur, changez la position du lecteur ou réorientez l’antenne du routeur.

Pour connecter ce lecteur à votre réseau (routeur) sans fil, configurez les paramètres de connexion sans fil en effectuant la procédure ci-dessous.

Si votre routeur (point d’accès) prend en charge la fonction WPS (Wi-Fi Protected Setup), vous pouvez effectuer automatiquement ces réglages et connecter le lecteur au routeur sans devoir saisir manuellement les paramètres de réseau (comme par exemple SSID). 1 Appuyez sur la touche HOME pour afficher l’écran du menu HOME.

Recherche : Sélectionnez cette option pour rechercher les réseaux sans fil disponibles. Quand la liste des réseaux s’affiche, sélectionnez le SSID pour la connexion et saisissez le mot de passe.

Manuel : Sélectionnez cette option pour saisir manuellement les paramètres du réseau (comme par exemple SSID). Auto : Sélectionnez cette option pour utiliser la fonction WPS. Sélectionnez la méthode PBC (Push Button Configuration, ou configuration via pression des touches) ou la méthode code PIN, puis suivez les instructions à l’écran.

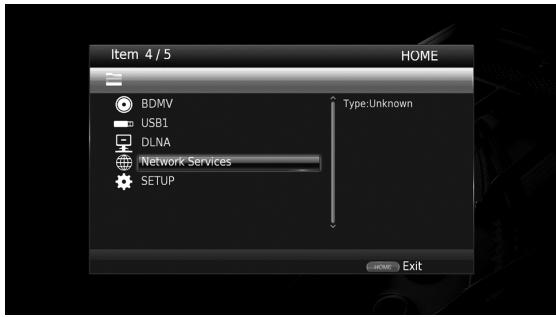

Menu HOME Le menu HOME permet d’accéder aux fonctions de base suivantes de ce lecteur.

– Recherche et lecture des fichiers multimédia sur divers disques, clés USB et serveurs DLNA (PC ou NAS) – Accès à divers services de réseau (p. 18) – Affichage du menu SETUP (p. 24) Astuces – Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3. – Pour lire les contenus de serveurs DLNA avec ce lecteur, vous devez au préalable configurer le paramètre de partage de média (p. 13) sur le serveur DLNA.

■ Lecture de photo/musique/vidéo

Opérations de base 2/3/5/a : Déplace la sélection. 2 : Revient au dossier parent. HOME : Accède à l’écran du menu HOME ou quitte cet écran. ENTER : Confirme le dossier/fichier choisi. 2ND AUDIO

2 Appuyez sur la touche 5/a pour sélectionner la source du fichier que vous avez l’intention de lire, puis appuyez sur ENTER.

AUDIO HOME TOP MENU POP-UP/MENU ENTER ON SCREEN RETURN ZOOM R Procédure de lecture des fichiers dans un dossier donné

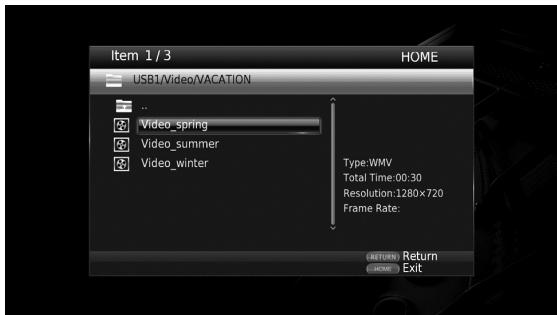

Exemple : Sélection d’un fichier vidéo sur une clé USB Remarque

– Si votre serveur DLNA ne figure pas dans la liste, vérifiez qu’il est sous tension et sélectionnez DLNA Search pour mettre à jour la liste de serveurs. 3 Sélectionnez le dossier Photo, Musique, Vidéo ou AVCHD à lire, puis appuyez sur ENTER. Pour revenir au dossier parent, appuyez sur RETURN ou sélectionnez .

– Arrêtez la lecture de la vidéo avant d’accéder à l’écran du menu HOME.

1 Appuyez sur la touche HOME pour afficher l’écran du menu HOME.

– Seul le type de fichier choisi au cours de cette étape sera présenté à l’étape suivante. Si vous sélectionnez, par exemple, le dossier Photo, vous verrez uniquement des fichiers image par la suite.

4 Sélectionnez le dossier contenant le fichier à lire.

Opérations de visualisation des photos

5 Sélectionnez le fichier à lire, puis appuyez sur

ENTER. Si le fichier sélectionné est un fichier vidéo, la lecture commence immédiatement. S’il s’agit d’un fichier de musique, la lecture commence après l’affichage d’un écran d’état. S’il s’agit d’un fichier image, le diaporama commence immédiatement.

Lorsque vous visionnez des photos, les boutons de la télécommande fonctionnent de la façon suivante.

: Arrête le diaporama et revient à l’explorateur de fichiers. : Effectue une pause au cours du diaporama. : Lance la lecture du diaporama. : Passe à la photo suivante. : Passe à la photo précédente. : Accélère la vitesse de défilement du diaporama (3 incréments). : Ralentit la vitesse de défilement du diaporama (3 incréments). 5: Inverse une photo. a: Crée une copie miroir d’une photo. 2: Fait pivoter une photo dans le sens contraire des aiguilles d’une montre. 3: Fait pivoter une photo dans le sens des aiguilles d’une montre. ZOOM : Effectue un zoom avant/arrière (jusqu’à 3 incréments dans chaque sens). 5/a/2/3 : Effectue un panoramique en mode de zoom lorsque la taille de la photo est supérieure aux dimensions de l’écran.

– Pour présenter un diaporama avec un fond sonore, commencez par écouter la musique qui vous intéresse, puis appuyez sur HOME pour revenir à l’écran de menu HOME et sélectionnez le fichier image.

Remarque – Selon le contenu du fichier affiché, vous risquez de ne pas pouvoir lancer la lecture.

Utilisation des services réseau

Les services de réseau suivants vous permettent de visionner des photos. – Albums photo en ligne Picasa Remarques – L’accès aux contenus proposés par des tiers nécessite une connexion internet haut débit et peut en outre requérir un compte utilisateur ainsi qu’un abonnement payant. – Les contenus offerts par ces services tiers peuvent être modifiés, interrompus ou suspendus à tout moment et cela sans avis préalable ; Yamaha décline toute responsabilité liée à de tels changements. – Certains contenus pourraient être disponibles uniquement dans certains pays et dans certaines langues. – Yamaha ne garantit pas que ces services de contenus resteront offerts ou disponibles pour une durée définie, et toute garantie de ce type, explicite ou implicite, est exclue. 1 Appuyez sur la touche HOME pour afficher l’écran du menu HOME. 2 Appuyez sur 5/a pour sélectionner les services de réseau, puis appuyez sur ENTER.

■ À propos des albums photo en ligne Picasa™

Les albums photo en ligne Picasa constituent un service de réseau qui permet à ses utilisateurs de partager des photos avec leurs familles et connaissances, et de rechercher des photos dans le domaine public. Pour de plus amples informations, rendez-vous sur picasaweb.google.com.

Picasa et le logo Picasa sont des marques commerciales de

3 Appuyez sur 2/3/5/a pour sélectionner le service de réseau voulu, puis appuyez sur ENTER.

4 Appuyez sur 2/3/5/a pour sélectionner une option, puis confirmez votre choix (ou lancez le lecture) en appuyant sur ENTER. Astuce – Pour quitter chaque service de réseau, appuyez sur HOME. Remarque – La suite de la procédure après l’étape 4 varie selon le contenu des menus proposés par chaque service.

Visionner les photos et vidéos d’un smartphone sur un téléviseur (Miracast™)

Miracast permet de visionner des vidéos sur divers appareils, sans câble ni connexion à un réseau, via un point d’accès (Wi-Fi Direct). Cela vous permet par exemple de visionner les photos d’un dispositif compatible Miracast (smartphone, etc.) sur un téléviseur raccordé à ce lecteur.

– Pour vérifier si votre dispositif est compatible Miracast, reportez-vous au mode d’emploi fourni avec l’appareil en question.

– Quand la fonction Miracast est activée sur ce lecteur, les autres fonctions réseau (comme DLNA) ne sont pas disponibles.

1 Appuyez sur MIRACAST.

2 Dans les 60 secondes qui suivent, activez Miracast sur votre smartphone et sélectionnez ce lecteur comme dispositif à raccorder. Pour en savoir plus sur l’utilisation de votre smartphone, reportez-vous à son mode d’emploi. 3 Pour quitter Miracast, appuyez sur MIRACAST. Astuce

– Vous pouvez aussi quitter Miracast en appuyant sur

Commander ce lecteur avec des dispositifs mobiles

(AV CONTROLLER) Installée sur un dispositif mobile, l’application « AV CONTROLLER » permet d’utiliser le dispositif en question pour commander ce lecteur.

– Cette application permet de commander les fonctions de base des lecteurs Blu-ray Disc™ de Yamaha, comme par exemple les fonctions de lecture, pause, saut, mise sous/hors tension et de navigation à l’écran. – L’application « AV CONTROLLER » est disponible dans de nombreuses langues. – Pour plus de détails sur « AV CONTROLLER », rendez-vous sur le site Internet de Yamaha.

Selon votre configuration, vous pourriez remarquer des coupures du son/de l’image ou des parasites sur l’écran du téléviseur. Dans ce cas, essayez une des suggestions suivantes.

– Rapprochez le dispositif Miracast de ce lecteur. – Mettez hors tension les autres dispositifs sans fil inutilisés. – Éloignez le dispositif Miracast et ce lecteur de fours micro-ondes, dispositifs Bluetooth et d’autres appareils sans fil.

Mode de lecture avancé

Ce chapitre traite de la lecture des disques Blu-ray, DVD, CD vendus dans le commerce et des disques DVD-RW/R enregistrés. Remarque – Les opérations de lecture de base sont décrites à la page 7.

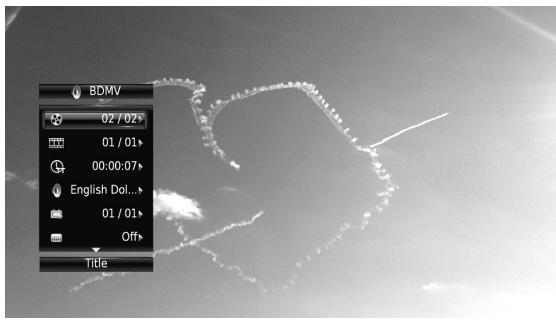

Pour afficher ce menu, appuyez sur la touche ON SCREEN. Il suffit ensuite d’appuyer sur 5/a/2/3 pour passer d’une option à l’autre, puis d’appuyer sur ENTER pour agir sur la fonction en question.

Lecture Aléatoire CH (chapitre) Lecture Aléatoire TT (titre) Lecture Aléatoire Aléatoire CH (chapitre) Aléatoire TT (titre) Aléatoire Totalité

– Lecture Aléatoire F (dossier) – Lecture Aléatoire F (dossier) Audio BD DVD VIDEO : Indique la langue ou le signal de diffusion audio du disque Blu-ray/DVD actuellement sélectionné. Vous pouvez sélectionner le type de son de votre choix. Angle BD DVD : Indique le numéro de l’angle de vue actuellement sélectionné. Si la vidéo est enregistrée sous plusieurs angles de prise de vue, vous êtes libre d’en changer. Sous-titres BD DVD VIDEO : Indique la langue des sous-titres actuellement sélectionnée le cas échéant.

Le menu à l’écran contient les options suivantes.

Titre BD DVD VIDEO : Indique le numéro du titre en cours de lecture. Il suffit de sélectionner le titre qui vous intéresse pour y accéder directement. Chapitre BD DVD VIDEO : Indique le numéro du chapitre en cours de lecture. Il suffit de sélectionner le chapitre qui vous intéresse pour y accéder directement. Plage/Fichier CD VIDEO MUSIC PHOTO : Indique le numéro de la plage ou du fichier en cours de lecture. Il suffit de sélectionner la plage ou le fichier qui vous intéresse pour y accéder directement.

Style de Sous-titres BD : Indique le style des soustitres actuellement sélectionné. Cette fonction concerne uniquement les sous-titres externes de fichiers vidéo.

Choisissez le style de texte des sous-titres qui vous intéresse. Bitrate BD DVD CD VIDEO MUSIC : Indique le débit binaire du signal audio/vidéo. Deuxième Vidéo BD : Active/désactive la fonction d’incrustation PIP (image dans limage) (p. 7). Deuxième Audio BD : Active/désactive les données audio secondaires (p. 7). Recherche instantanée

BD DVD CD VIDEO MUSIC : Effectue un saut de

Heure BD DVD CD VIDEO MUSIC : Affiche la durée de lecture. Sélectionnez le type d’information qui vous intéresse :

– Durée de lecture écoulée de la plage ou du titre/ chapitre/disque/fichier – Durée de lecture restante de la plage ou du titre/ chapitre/disque/fichier

Relecture instantanée

Mode/Modèle de lecture

Indique la vitesse du diaporama. Vous avez le choix entre trois vitesses différentes, de la plus lente à la plus rapide : Ralenti/Moyen/Rapide.

DVD CD VIDEO MUSIC PHOTO : Indique le mode de lecture actuel. Vous avez le choix entre trois modes de lecture :

– Normal : Lecture normale.

– Aléatoire : Lecture aléatoire sans répétition. – Random : Lecture aléatoire avec répétition.

BD DVD CD VIDEO MUSIC : Permet de revenir

10 secondes en arrière dans la vidéo.

Sélection CC BD DVD VIDEO : Permet de choisir le style des sous-titres pour malentendants.

Transitions PHOTO : Indique la façon dont les photos sont présentées à l’écran. Vous pouvez changer le type de transition selon l’effet voulu.

Mode de lecture avancé

Ce menu propose différents réglages, tels que les soustitres, l’angle de vue ou le numéro du titre, du chapitre, ou de la plage en cours de lecture. Pour afficher le menu d’état, appuyez sur la touche STATUS. Ce menu contient les sous-menus suivants.

BD DVD DVD CD MUSIC Exemple : Icônes affichées lors de la lecture d’un fichier de musique

(Icône du type de disque/fichier vidéo)

(Numéro du titre en cours de lecture) : Vous pouvez passer directement au titre voulu à l’aide de la touche SEARCH (p. 8).

(Numéro du chapitre en cours de lecture) :

Vous pouvez passer directement au chapitre voulu à l’aide de la touche SEARCH (p. 8).

(Durée de lecture écoulée) : Vous pouvez passer directement au moment voulu à l’aide de la touche SEARCH (p. 8).

(Mode de répétition) : Affiche le mode de répétition actuel (p. 7). (Son actuellement sélectionné) : Vous pouvez changer la langue de diffusion ou le format audio à l’aide de la touche AUDIO. (Sous-titre actuellement sélectionné) : Vous pouvez changer la langue des sous-titres à l’aide de la touche SUBTITLE.

(Mode de répétition) : Affiche le mode de répétition actuel (p. 7).

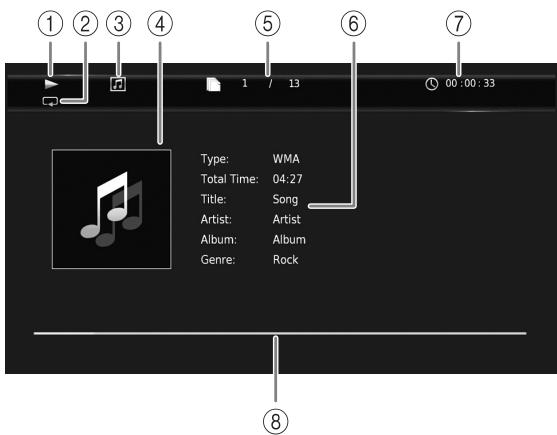

(Icône du type de disque/fichier de musique)

4 (Illustration) MUSIC : Affiche une des images du fichier, si le fichier en contient.

(Numéro de la plage ou du fichier en cours de lecture) : Vous pouvez passer directement à la plage voulue à l’aide de la touche SEARCH (p. 8).

6 (Informations) MUSIC : Affiche des informations relatives à la musique, si le fichier en contient.

(Durée de lecture écoulée) : Vous pouvez passer directement au moment voulu à l’aide de la touche SEARCH (p. 8).

8 (Barre de progression) MUSIC : Affiche le niveau de progression de la chanson en cours.

(Icône du fichier image)

(Numéro du fichier en cours d’affichage)

(Mode de répétition) : Affiche le mode de répétition actuel (p. 7).

5 (Vitesse du diaporama)

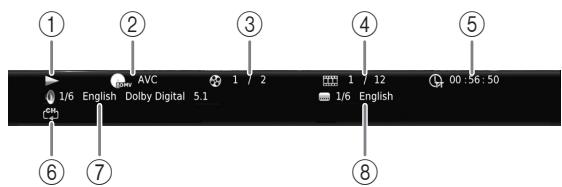

Exemple : Icônes affichées lors de la lecture d’un disque

Mode de lecture avancé

■ Programmation de l’ordre de lecture DVD CD Il est possible de programmer l’ordre de lecture des plages d’un disque audio ou des chapitres d’un DVD.

Appuyez sur PROGRAM en cours de lecture pour afficher la fenêtre PROGRAMME. Vous avez la possibilité de programmer un maximum de 15 plages/chapitres. Exemple : Programmation de l’ordre de lecture des plages d’un CD 1 Appuyez sur PROGRAM en cours de lecture.

■ Utilisation de la fonction de recherche

BD DVD CD VIDEO MUSIC PHOTO Cette fonction permet d’accéder directement à un point précis du support en cours de lecture.

1 Appuyez sur SEARCH en cours de lecture. Cela a pour effet d’afficher la barre d’état. 2 Appuyez sur 5/a/2/3 pour sélectionner une des entrées suivantes, puis appuyez sur ENTER.

– Numéro du titre (symbolisé par

) – Numéro du chapitre (symbolisé par

– Durée du titre écoulée (symbolisée par

– Durée du chapitre écoulée (symbolisée par

CD : – Numéro de la plage (symbolisé par )

– Durée de la plage écoulée (symbolisée par

– Durée du disque écoulée (symbolisée par

VIDEO MUSIC : 2 Appuyez sur ENTER pour programmer l’ordre de lecture. Dans le cas d’un disque audio, appuyez sur 5/a pour sélectionner chacune des plages dans l’ordre où vous souhaitez les lire, puis appuyez sur ENTER. Dans le cas d’un disque DVD vidéo, sélectionnez des titres (représentés par les lettres TT) et des chapitres (représentés par les lettres CH) au lieu des plages. Pour retirer une plage de la liste programmée, sélectionnez la plage, puis appuyez sur CLEAR. Pour annuler la lecture du programme, appuyez sur RETURN.

– Numéro du fichier (symbolisé par

– Durée du fichier écoulée (symbolisée par

PHOTO : – Numéro du fichier (symbolisé par

3 Appuyez sur 5/a ou sur les touches numériques pour choisir/ajuster la valeur de l’entrée en surbrillance, puis appuyez sur ENTER pour accéder au point correspondant.

4 Pour fermer la barre d’état, appuyez sur STATUS.

■ Utilisation des fonctions

BONUSVIEW™ et BD-Live™ Ce lecteur prend en charge les fonctions de lecture BONUSVIEW (p. 38) (BD-ROM Profil 1 Version 1.1) et BD-Live (p. 38) (BD-ROM Profil 2). Remarque – Les fonctions et la méthode de lecture varient en fonction du disque. Pour en savoir plus, reportezvous aux instructions figurant sur le disque ou sur le mode d’emploi fourni.

3 Une fois la programmation terminée, appuyez sur pour valider et commencer la lecture du programme.

4 Pour annuler la lecture d’un programme, appuyez sur .

Mode de lecture avancé

■ Utilisation de la fonction d’incrustation

(lecture audio/vidéo secondaire) Si vous disposez d’un disque BD vidéo contenant des données audio et vidéo secondaires compatibles avec la fonction d’incrustation (image dans limage), vous avez la possibilité de lire ces données dans un coin de l’écran en même temps que le contenu principal. Image secondaire

– Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB. – N’utilisez pas de rallonge USB pour raccorder une clé USB au port USB du lecteur. L’utilisation d’une rallonge USB peut entraîner un dysfonctionnement du lecteur.

– Si l’espace de stockage est insuffisant, les données ne seront pas copiées/téléchargées. Dans ce cas, supprimez les données inutiles ou utilisez une nouvelle clé USB.

– Le chargement des données peut prendre un certain temps (lecture/écriture).

3. Lancez la lecture du disque.

Lorsque le symbole PIP (

) ou Deuxième Marque Audio( ) est affiché, appuyez sur PIP pour activer/ désactiver la fonction d’incrustation (image dans l’image). Remarques

■ Utilisation de la fonction

BD-Live™ 1. Définissez les paramètres de configuration du réseau (p. 28). 2. Connectez la clé USB à ce lecteur (p. 14). Les données BD-Live sont sauvegardées sur la clé USB connectée à ce lecteur. Pour bénéficier de ces fonctions et utiliser la clé USB comme dispositif Espace de stockage externe, raccordez une clé USB de format USB 2.0 « High Speed » (480 Mbit/sec.) à l’un des ports USB (avant/arrière) de ce lecteur. – Local Storage fait office de mémoire auxiliaire pendant la lecture d’un disque Blu-ray. – Utilisez une clé USB disposant d’au moins 2Go d’espace libre. – Un dossier BUDA est créé automatiquement sur la clé USB, si besoin est.

– Ne retirez pas la clé USB et ne débranchez pas le cordon d’alimentation pendant que la fonction BDLive est active. – En ce qui concerne la méthode de lecture de contenus BD-Live, etc., suivez les consignes fournies dans la notice du disque Blu-ray. – Pour tirer parti des fonctions BD-Live, effectuez la connexion au réseau (p. 12) et définissez les paramètres de réseau (p. 28). – Reportez-vous à la section « Connexion BD-Live » (p. 29) si vous souhaitez restreindre l’accès aux contenus BD-Live. – Le temps nécessaire pour télécharger les programmes en ligne sur la clé USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et le volume des données de ces programmes. – Les programmes BD-Live fournis via Internet ne pourront peut-être pas afficher la connexion en fonction du statut du fournisseur (mise à jour). Dans de tels cas, retirez le disque et essayez à nouveau. – Si l’écran BD-Live n’apparaît pas après la sélection de la fonction BD-Live dans le menu du disque Blu-ray, il se peut que l’espace disponible sur la clé USB ne soit pas suffisant. Dans ce cas, éjectez le disque du lecteur et effacez des données sur la clé USB à l’aide du menu « Formater » dans « Espace de stockage externe » (p. 27).

– Pour écouter les données audio secondaires, n’oubliez pas de régler le paramètre Sortie audio

(HDMI) sur PCM ou Reencode (p. 31). – Sur certains disques, il peut être nécessaire d’activer également les données audio secondaires dans le menu principal du disque (p. 7). – Le son et l’image secondaires en incrustation peuvent être lus et supprimés automatiquement en fonction du contenu. Les zones affichables peuvent également être limitées.

4. Exécutez BD-Live conformément aux instructions du disque.

PARAMÈTRES Menu SETUP Le menu SETUP offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu Système

Contrôle HDMI Configure le lecteur afin de recevoir le signal de commande en provenance de la télécommande de votre téléviseur/ampli-tuner AV.

Insérer les paramètres Rétablit tous les paramètres par défaut à l’exception du paramètre par défaut

Lance la mise à niveau du lecteur.

Permet d’activer/désactiver l’affichage de notifications à l’écran quand le lecteur détecte une mise à jour du logiciel disponible en ligne.

Espace de stockage externe

Affiche l’espace libre sur la clé USB raccordée à ce lecteur ou formate le dossier « BUDA » de la clé USB.

Permet de définir la langue, la résolution et le format d’image.

Permet de choisir la langue des menus ou messages affichés à l’écran.

Permet de choisir la langue préférée pour le menu du disque.

Permet de choisir la langue préférée pour les données audio.

Permet de choisir la langue préférée pour les sous-titres.

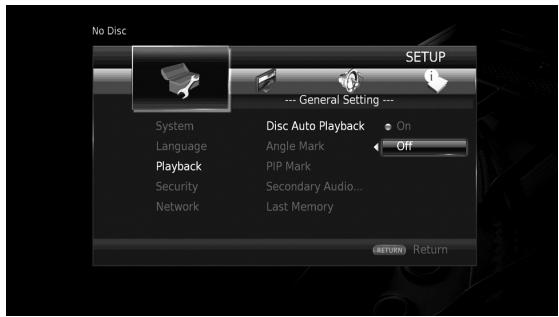

Lecture automatique du disque

Configure le lecteur afin de démarrer automatiquement la lecture du disque.

Permet d’afficher le symbole d’angle de vue (Marque Angle) lors de la lecture de disques Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.

Permet d’afficher le symbole de la fonction d’incrustation (Marque

PIP) lors de la lecture de disques Blu-ray Disc/DVD permettant l’affichage d’image dans l’image.

Permet d’afficher le symbole de données audio secondaires

(Deuxième Marque Audio) lors de la lecture de disques Blu-ray Disc/ DVD contenant ce type de données.

Permet de mémoriser le dernier emplacement de lecture d’un disque

Blu-ray ou DVD quand l’appareil passe en veille ou que vous ouvrez le plateau.

Modification du mot de passe

Permet de changer le mot de passe pour les paramètres Contrôle

Parental et Code pays.

Permet de régler le paramètre Contrôle Parental en fonction du contenu du disque.

Permet de définir votre Code pays.

Permet de définir une méthode de connexion au réseau.

Permet d’afficher un écran d’informations au sujet du réseau.

Permet d’effectuer un test de connexion au réseau.

Configuration IP Permet de régler le paramètre IP sur Auto/Manuel.

Permet de configurer le paramètre proxy.

Permet de régler le paramètre de commande des appareils connectés via Ethernet sur Oui/Non.

Définit si ce lecteur peut être mis sous tension depuis d’autres dispositifs du réseau.

Contrôle DMC Définit si ce lecteur peut être commandé via un contrôleur de supports numérique (fonction Digital Media Controller ou DMC) compatible

Permet de régler la connexion BD-Live sur Autorisé/Partiellement autorisé/Interdit.

Permet d’activer/désactiver la fonction d’économie d’énergie.

Menu SETUP Permet de régler le format d’écran du téléviseur raccordé ainsi que la sortie vidéo.

Résolution HDMI Permet de choisir la résolution de sortie vidéo HDMI.

Système TV Permet de choisir NTSC/PAL/Multi pour le Système TV.

Permet de choisir YCbCr 4:4:4/YCbCr 4:2:2/Full RGB/RGB pour l’Espace de couleur.

Permet de choisir 30 bits/36 bits/48 bits/Non pour HDMI Deep Color.

Permet de régler HDMI 1080p 24Hz sur Auto/Non.

Permet de régler le niveau de réduction de bruit.

Désentrelacement vidéo

Permet de régler la manière de détecter le signal vidéo.

Permet de régler le style des sous-titres pour malentendants.

Permet de personnaliser la police, le fond et la fenêtre utilisés pour les sous-titres pour malentendants quand Attributs ST est réglé sur

Attributs ST pour Couleur de police malentendants Taille de police Style de police Opacité de police Netteté de police Couleur Arrête Police Couleur arrière-plan Opacité arrière-plan Couleur de fenêtre Opacité de fenêtre

HDMI Permet de choisir le mode de sortie de la borne HDMI entre

Bitstream/PCM/Reencode/Non.

DRC Permet d’activer/désactiver la fonction DRC (Dynamic Range

Permet d’afficher la version logicielle et l’adresse MAC (p. 39).

31 Système d’information

■ Exemple d’utilisation du menu

SETUP Les réglages du lecteur se font à partir de l’écran du menu SETUP. Vous trouverez ci-dessous des explications sur les opérations de base du menu SETUP. 2ND AUDIO

3. Sélectionnez une option de menu.

Appuyez sur 5/a pour sélectionner Lecture automatique du disque, puis appuyez sur ENTER ou 3.

AUDIO HOME TOP MENU POP-UP/MENU ENTER ON SCREEN RETURN ZOOM R

4. Sélectionnez l’option voulue.

STATUS Appuyez sur 5/a pour sélectionner Oui ou Non, puis appuyez sur ENTER.

CLEAR SEARCH Exemple : Réglage de Lecture automatique du disque

Remarque – Certaines fonctions ne peuvent pas être réglées en cours de lecture. Pour pouvoir les configurer, appuyez sur le bouton afin d’arrêter complètement la lecture. Astuce

1. Affichez l’écran du menu SETUP.

Appuyez sur la touche HOME puis sélectionnez SETUP pour afficher l’écran du menu SETUP. Appuyez sur 2/3 pour sélectionner Réglages Généraux, puis appuyez sur ENTER ou a.

2. Sélectionnez un sous-menu.

Appuyez sur 5/a pour sélectionner Lecture, puis appuyez sur ENTER ou 3.

– Pour certaines options de menu, vous devez saisir des numéros (pour un mot de passe, par exemple) avec les touches numériques.

5. Quittez l’écran du menu.

Appuyez sur 2 pour revenir au menu précédent.

Les réglages par défaut sont signalés par « * ».

Veille Automatique Permet d’activer/désactiver la fonction d’économie d’énergie. En cas d’activation, le lecteur affiche l’économiseur d’écran au bout de 5 minutes d’inactivité. Puis passe en mode de veille si aucune opération n’a lieu dans les 15 minutes qui suivent. Contrôle HDMI Vous pouvez configurer le lecteur de façon à ce qu’il reçoive un signal de commande d’un téléviseur/amplituner AV compatible avec la fonction Contrôle HDMI via un câble HDMI (p. 10). Oui, Non*

Utilisation de la fonction Contrôle HDMI La fonction Contrôle HDMI permet de piloter ce lecteur de façon interactive via votre téléviseur (à condition que ce dernier soit compatible avec la fonction Contrôle HDMI).

Vous devez raccorder ce lecteur à un téléviseur (compatible avec la fonction Contrôle HDMI) au moyen d’un câble HDMI et activer le paramètre Contrôle HDMI dans le menu SETUP (p. 27) pour profiter des fonctions décrites ci-dessous.

– La fonction Contrôle HDMI risque de ne pas fonctionner correctement avec certains téléviseurs. – Il est possible que vous ayez accès à des fonctions différentes de celles décrites ci-dessus selon le modèle de téléviseur ou d’ampli-tuner AV utilisé. – Pour bénéficier des avantages de la fonction Contrôle HDMI, réglez le paramètre de la fonction Contrôle HDMI sur TOUS les appareils (ce lecteur, le téléviseur et l’ampli-tuner AV). Certaines opérations supplémentaires peuvent être requises. – Chaque fonction peut être réglée indépendamment afin d’être activée/désactivée selon le téléviseur utilisé. – Pour en savoir plus sur la configuration, consultez les modes d’emploi fournis avec le téléviseur et/ou l’ampli-tuner AV. – Si le paramètre est réglé sur Oui, la consommation d’énergie en mode veille augmente en raison de l’utilisation de la fonction Contrôle HDMI.

Information de Mise à jour

Permet d’activer/désactiver l’affichage de notifications à l’écran quand le lecteur détecte une mise à jour du logiciel disponible en ligne. Oui*, Non

Espace de stockage externe

Vous pouvez vérifier l’espace libre sur la clé USB raccordée à ce lecteur ou formater (vider) le dossier « BUDA » de cette clé USB en sélectionnant Format.

– Pour bénéficier de la fonction BD-Live (p. 23), vous devez raccorder une clé USB (offrant au moins 2Go d’espace libre) à l’un des ports USB (avant/arrière) de ce lecteur. Cela vous permet d’utiliser la clé USB comme espace de stockage externe. Installation facile Ce paramètre permet d’exécuter une Installation facile (p. 15).

Affichage à l’écran Vous avez la possibilité de sélectionner la langue des messages ou menus affichés à l’écran (menu SETUP, par exemple). English, Français, Español, Deutsch, Italiano, Svenska, Nederlandse, Polski, Русский, 中文

Ce paramètre permet de choisir votre langue de prédilection pour le menu du disque. English, Français, 中文 , Español, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Polski, Русский, Coréen, Japonais, Plus

Ce paramètre permet de choisir votre langue de prédilection pour la lecture des disques Blu-ray Disc/ DVD. Pour plus de détails à ce sujet, reportez-vous à la section « Menu » (p. 27). Sous-titres Ce paramètre permet de choisir votre langue de prédilection pour les sous-titres. English, Français, 中文 , Español, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Polski, Русский, Coréen, Japonais, Plus, Non (Les réglages par défaut du paramètre [Langue] diffèrent selon le modèle du lecteur.)

• Fonction de sélection d’entrée automatique

Lorsque vous lancez la lecture sur ce lecteur, le sélecteur d’entrée du téléviseur (et de l’ampli-tuner AV si le lecteur est raccordé au téléviseur via un ampli-tuner AV) commute automatiquement sur ce lecteur. Le téléviseur peut également s’allumer automatiquement selon le modèle de téléviseur utilisé. • Fonction d’extinction automatique Si vous éteignez le téléviseur alors que le lecteur est à l’arrêt et que l’écran du menu SETUP n’est pas affiché, le lecteur est automatiquement mis hors tension.

Ce paramètre permet de procéder à une mise à niveau manuelle du logiciel à partir de Avec une clé USB ou Réseau. Pour en savoir plus à ce sujet, reportez-vous à la section « Mise à niveau logicielle » (p. 34).

Insérer les paramètres par défaut

Vous avez la possibilité de rétablir tous les paramètres par défaut du lecteur à l’exception du paramètre Sécurité (p. 28). Pour en savoir plus au sujet des paramètres par défaut, reportez-vous aux pages 24–31.

Lecture automatique du disque Ce paramètre permet d’activer ou de désactiver la fonction Lecture automatique du disque. En cas d’activation, la lecture du disque commence automatiquement dès que vous chargez le disque dans le lecteur. Oui*, Non

Permet d’afficher la Marque Angle ( ) lors de la lecture de disques Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.

Ce paramètre permet de définir le Code du pays où vous vivez. Avant de configurer le paramètre Code pays, vous devez d’abord choisir un mot de passe (voir la section « Modification du mot de passe » en p. 28). Ce paramètre peut servir à évaluer le niveau de filtrage du Contrôle Parental et à autoriser la lecture du disque en fonction du pays.

Configuration de Connexion Vous pouvez sélectionner une méthode de connexion au réseau.

Permet de se connecter au réseau via Ethernet.

Marque PIP Ce paramètre permet d’afficher le symbole d’image dans l’image Marque PIP (

) lors de la lecture d’un disque Blu-ray offrant la possibilité d’incruster une image dans un coin de l’image principale (p. 23).

Permet de se connecter au réseau en utilisant un réseau LAN sans fil.

Vous pouvez choisir les paramètres pour une connexion LAN sans fil. Pour cela, suivez les instructions à l’écran. Recherche Recherche un point d’accès. Vous pouvez vous connecter au point d’accès trouvé.

Deuxième Marque Audio

Ce paramètre d’afficher le symbole de données audio secondaires Deuxième Marque Audio ( ) lors de la lecture d’un disque Blu-ray contenant ce type de données.

Vous pouvez saisir manuellement les informations relatives à un point d’accès.

Si votre point d’accès prend en charge la fonction WPS (Wi-Fi Protected Setup), vous pouvez effectuer automatiquement ces réglages et connecter le lecteur au point d’accès sans devoir saisir manuellement des informations. Sélectionnez la méthode PBC (Push Button Configuration, ou configuration via pression des touches) ou la méthode code PIN.

Ce paramètre permet de définir si le lecteur mémorise ou non le dernier emplacement de lecture d’un disque (Bluray ou DVD vidéo) quand l’appareil passe en veille ou que vous ouvrez le plateau. Oui*, Non

– Certains disques ne sont pas compatibles avec cette fonction.

Modification du mot de passe Vous pouvez définir le mot de passe applicable aux fonctions Niveau de Contrôle Parental et Code pays. Reportez-vous à la section « Contrôle Parental » (p. 28) et « Code pays » (p. 28). Remarques – Le mot de passe par défaut est 0000. – Si vous avez oublié le mot de passe, reportez-vous à « Guide de dépannage » (p. 35) et réglez tous les paramètres Sécurité sur leurs valeurs par défaut. Contrôle Parental Ce lecteur permet de limiter l’accès au contenu de certains disques Blu-ray/DVD selon l’âge du public. Il suffit pour cela de configurer le paramètre Contrôle Parental en fonction du contenu du disque. Le mot de passe (voir « Modification du mot de passe » en p. 28) a besoin d’être saisi avant de régler les niveaux de Contrôle Parental. Une fois la fonction Contrôle Parental configurée, une boîte de dialogue invite l’utilisateur à saisir ce mot de passe s’il charge un disque d’un niveau de filtrage supérieur au niveau de Contrôle Parental actuellement défini, ou s’il souhaite modifier le niveau de Contrôle Parental. Non*, 1–8

Permet d’afficher un écran d’informations au sujet du réseau. Ce paramètre permet d’afficher un écran d’informations au sujet du réseau de manière à connaître l’interface (Ethernet), le Type d’adresse, l’Adresse IP, le Masque sous-réseau, la Passerelle par défaut et le DNS utilisés. Test de connexion Vous pouvez effectuer un test de connexion Internet. En cas d’échec, vérifiez la « Configuration IP » (p. 28) et recommencez le test. Configuration IP Permet de configurer les paramètres de réseau. Auto*

Choisissez cette option pour configurer automatiquement les paramètres de réseau de ce lecteur avec le serveur DHCP.

Choisissez cette option pour configurer manuellement les paramètres de réseau (Adresse IP,

Masque sous-réseau, Passerelle par défaut et DNS).

Permettent la saisie de caractères.

Déplacent la mise en surbrillance. Efface un caractère. Permet de sauvegarder les réglages et de quitter le menu.

Désactive le serveur proxy. Choisissez ce réglage si vous ne comptez pas utiliser de serveur proxy.

Les réglages par défaut sont signalés par « * ».

Permet de régler l’hôte proxy et le port proxy.

Permet de configurer l’hôte proxy.

Permet de configurer le port proxy.

Écran TV Vous pouvez régler le format d’image du téléviseur raccordé et modifier la sortie vidéo.

Si vous changez de téléviseur (vous en achetez un nouveau, par exemple) et que le format d’image du téléviseur raccordé est différent, vous devrez alors modifier le paramètre Écran TV.

Permet de régler le paramètre de commande des appareils connectés via Ethernet sur Oui/Non. Quand Activer le contrôle du lecteur en filtrant les adresses MAC est sélectionné, vous pouvez définir les adresses MAC des dispositifs du réseau auxquels vous autorisez l’accès à ce lecteur. Ce lecteur adopte le Yamaha Network Control protocol (YNC). Oui*, Activer le contrôle du lecteur en filtrant les adresses MAC, Non

– Lorsque le Pilotage réseau est activé, la consommation d’énergie en mode veille augmente en raison de la fonction de pilotage du réseau. – De la même façon, avec le paramètre sur Oui, la durée de démarrage du système est plus courte. Veille Réseau Permet de définir si ce lecteur peut être mis sous tension depuis d’autres dispositifs du réseau tels que « AV CONTROLLER » (p. 19). Oui, Non*

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d’une vidéo au format 4:3, l’illustration ci-après représente la façon dont les images sont affichées à l’écran.

16:9 Normal* Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d’une vidéo au format 4:3, l’illustration ci-après représente la façon dont les images sont affichées à l’écran.

4:3 Pan Scan Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 4:3. En cas de lecture d’une vidéo au format 16:9, l’illustration ci-après représente la façon dont les images sont affichées à l’écran. 4:3 Boîte à lettre

Sur un téléviseur 16:9 (grand écran)

Format d’image d’origine

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 4:3. En cas de lecture d’une vidéo au format 16:9, l’illustration ci-après représente la façon dont les images sont affichées à l’écran.

– Ce réglage est disponible uniquement quand Pilotage réseau est actif. Contrôle DMC Permet de définir si ce lecteur peut être commandé via un contrôleur de supports numériques (fonction Digital Media Controller ou DMC) compatible DLNA (p. 13).

Format d’image d’origine

Sur un téléviseur 4:3

Permettre*, Désactivé

Ce paramètre permet de restreindre l’accès aux contenus BD-Live. Autorisé

Tous les disques BD-Live sont autorisés à se connecter au réseau.

Partiellement Seuls les disques avec identification du propriétaire sont autorisés. autorisé*

Vous pouvez configurer les Paramètres Proxy. Réglez ce paramètre sur Désactivé dans le cadre d’une utilisation normale. Réglez ce paramètre sur Permettre pour configurer les paramètres proxy.

La connexion au réseau est interdite pour tous les disques BD-Live.

Menu SETUP Résolution HDMI Vous pouvez choisir la résolution de sortie vidéo HDMI.

Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo HDMI » (p. 33). Si vous réglez ce paramètre sur Auto, le lecteur sélectionne automatiquement la résolution maximale en fonction du téléviseur raccordé. Lorsqu’il est réglé sur Format vidéo du disque original, la résolution et la fréquence vidéo originales enregistrées sur le disque Blu-ray ou le DVD en cours de lecture sont utilisées. Vous pouvez utiliser la fonction de convertisseur vidéo ascendant d’un appareil externe. Lors de la lecture d’un support autre qu’un disque Blu-ray ou un DVD, la résolution et la fréquence vidéo fonctionnent en mode Auto. Si un disque Blu-ray ou un DVD ont une résolution et une fréquence vidéo qui ne sont pas compatibles avec le téléviseur raccordé, aucune image ne sera restituée. Dans ce cas, arrêtez la lecture et choisissez une option autre que Format vidéo du disque original. Auto*, Format vidéo du disque original, 480i/576i, 480p/576p, 720p, 1080i, 1080p

– Pour reproduire de l’audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution HDMI sur Auto ou sur une qualité supérieure à 720p. Système TV Le paramètre Système TV permet de choisir l’une des normes de diffusion suivantes : PAL, NTSC et Multi. Choisissez le même réglage pour Système TV que sur votre téléviseur. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo HDMI » (p. 33). NTSC, PAL, Multi (Les réglages par défaut diffèrent selon le modèle du lecteur.)

Ce paramètre permet de sélectionner l’Espace de couleur (p. 38) du signal HDMI. Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI. YCbCr 4:4:4* Règle l’Espace couleur sur YCbCr 4:4:4. YCbCr 4:2:2

Règle l’Espace couleur sur YCbCr 4:2:2.

Full RGB Lorsque RGB est réglé et que le blanc et le noir à l’écran sont trop pâles, sélectionnez ce réglage. Ce paramètre est valide lorsque le composant raccordé prend en charge la plage RGB 0-255.

Émet le signal vidéo dans la plage de signaux normale.

– Cette fonction est disponible uniquement sur les téléviseurs compatibles. HDMI Deep Color Réglez ce paramètre en fonction de votre téléviseur et/ou ampli-tuner AV si ceux-ci sont compatibles avec la technologie Deep Color (p. 38). Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI. 30 bits, 36 bits, 48 bits, Non*

Ce paramètre a pour effet de reproduire le signal BD Vidéo codé à une vitesse de 24 Hz sous forme de signal HDMI 1080p 24Hz. Cela permet, dans certains cas, d’améliorer la fluidité des images. Cette fonction est uniquement disponible si votre téléviseur/ampli-tuner AV est compatible. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo HDMI » (p. 33). Auto*, Non

– Ce paramètre est désactivé pour toute résolution de sortie autre que 1080p.

Réduction de bruit Vous pouvez régler Réduction de bruit sur un niveau de 0 à 3. La valeur 0 désactive la fonction, 3 indique le niveau maximum. 0, 1, 2*, 3

Désentrelacement vidéo

Vous pouvez régler la manière de détecter le signal vidéo. Réglez ce paramètre sur Auto dans le cadre d’une utilisation normale. En présence de parasites en bandes horizontales à l’écran, réglez ce paramètre sur Film/Vidéo pour supprimer ces parasites. Auto*, Film, Vidéo

Sous-titres pour malentendants

Attributs ST Vous pouvez régler le style des sous-titres pour malentendants. L’option Auto active le style par défaut des sous-titres pour malentendants. L’option Personnalisé permet de personnaliser manuellement le style des sous-titres pour malentendants (Couleur de police, Taille de police, etc.). Auto*, Personnalisé

Couleur de police, Taille de police, Style de police, Opacité de police, Netteté de police, Couleur Arrête Police, Couleur arrière-plan, Opacité arrière-plan, Couleur de fenêtre, Opacité de fenêtre

Permet de personnaliser la police, le fond et la fenêtre utilisés pour les sous-titres pour malentendants quand Attributs ST est réglé sur Personnalisé.

■ Système d’information

Les réglages par défaut sont signalés par « * ».

Ce paramètre permet d’afficher la version logicielle et l’adresse MAC (p. 39).

HDMI Ce paramètre permet de choisir le mode de sortie de la borne HDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 32). Génère un signal numérique sans aucun traitement. Les données audio secondaires ne sont pas prises en compte.

PCM Génère un signal PCM sur 2 canaux.

Génère un signal Bitstream avec les données audio secondaires.

– Pour reproduire de l’audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Resolution sur Auto ou sur une qualité supérieure à 720p (p. 30).

DRC Permet d’activer/désactiver/régler sur Auto la fonction

DRC (Dynamic Range Compression) (p. 38). Lorsqu’elle est réglée sur Auto, la fonction DRC est automatiquement activée pour les sources contenant des informations DRC au format Dolby TrueHD. La fonction DRC a pour effet d’atténuer les sons trop puissants tels que les consonnes occlusives, rendant les dialogues plus intelligibles. Cela est particulièrement utile lorsque vous regardez des films tard dans la nuit. Non, Oui, Auto*

■ À propos des formats de sortie audio

Format de la source PCM 2ch PCM 5.1ch PCM 7.1ch Dolby Digital Dolby Digital Plus

Dolby TrueHD DTS HDMI Bitstream

sans SA ni BCS*1 avec SA ou BCS*1

sans SA ni BCS*1 avec SA ou BCS*1 sans SA ni BCS*1 avec SA ou BCS*1 sans SA ni BCS*1 avec SA ou BCS*1 sans SA ni BCS*1

sans SA ni BCS*1 avec SA ou BCS*1 sans SA ni BCS*1

PCM jusqu’à 5.1 canaux

PCM jusqu’à 7.1 canaux

Dolby TrueHD PCM jusqu’à 7.1 canaux

DTS PCM jusqu’à 5.1 canaux*2

PCM jusqu’à 5.1 canaux*2

PCM jusqu’à 5.1 canaux*2

DTS HD High Resolution

sans SA ni BCS*1 avec SA ou BCS*1

*1 « SA » désigne les données audio secondaires (Secondary Audio). « BCS » représente le son émis lors du clic d’un bouton, l’effet sonore pour les menus contextuels, etc.

*2 Pour USB, DLNA et les services de réseau, les options PCM n’est pas disponible (son coupé). *3 Pour USB, DLNA et les services de réseau, l’option Reencode n’est pas disponible (le signal de sortie est dans le même format que bitstream). Remarques – Si le paramètre HDMI est réglé sur Bitstream, aucune donnée audio secondaire n’est émise. (p. 31) – Pour reproduire de l’audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution HDMI sur Auto ou sur une qualité supérieure à 720p (p. 30).

■ À propos des formats de sortie vidéo HDMI Si Système TV est réglé sur NTSC Résolution HDMI Auto

Format vidéo du disque original

BD-Video avec un contenu 1080p/

BD-Video avec un contenu 1080p/24Hz

Résolution HDMI Auto

Format vidéo du disque original

BD-Video avec un contenu 1080p/

Si Système TV est réglé sur PAL

*1 Max dans le tableau indique qu’il s’agit de la résolution maximale prise en charge par le téléviseur raccordé. Par exemple, si la résolution maximale prise en charge par le téléviseur raccordé est de 1080p, la résolution sera portée à

1080p. *2 La résolution et la fréquence seront celles du disque source. *3 Si le paramètre Auto est activé pour HDMI 1080p 24Hz et que le téléviseur connecté prend en charge l’émission de contenu 1080p 24Hz, c’est le format 1080p 24 Hz qui sera utilisé au lieu du format 1080p 50/60 Hz.

Si Système TV est réglé sur Multi

– Le paramètre HDMI 1080p 24Hz est désactivé pour toute résolution de sortie autre que 1080p. – Si le paramètre Système TV est réglé sur NTSC et que la source vidéo est différente de 60 Hz, le signal de sortie vidéo est converti en 60 Hz. – Si le paramètre Système TV est réglé sur PAL et que la source vidéo est différente de 50 Hz, le signal de sortie vidéo est converti en 50 Hz.

Lorsque Système TV est réglé sur Multi, le signal vidéo est émis à la même fréquence que la source. Reportez-vous aux tableaux ci-dessous pour plus de détails sur le réglage de fréquences sur le téléviseur et la résolution du signal de sortie vidéo.

Mise à niveau logicielle

Des mises à jour du logiciel intégrant de nouvelles fonctions ou apportant des améliorations au produit seront proposées régulièrement. Nous vous conseillons de mettre régulièrement à niveau le logiciel de ce lecteur. Pour savoir si une nouvelle mise à niveau logicielle est disponible, rendez-vous sur le site Web suivant : http://download.yamaha.com/ Remarque – Ne retirez pas la clé USB, ne mettez pas le lecteur en mode veille ou ne débranchez pas le cordon d’alimentation/ câble de connexion au réseau tant que la mise à niveau n’est pas terminée.

■ Mise à niveau du logiciel

1. Préparez la mise à niveau du logiciel. Si vous effectuez la mise à niveau du logiciel à partir de la clé USB : 1 Enregistrez le fichier de mise à niveau dans le dossier approprié sur la clé le disque/la clé USB. Pour en savoir plus, reportez-vous aux instructions fournies avec le fichier de mise à niveau. 2 Connectez la clé USB. Si vous effectuez la mise à niveau du logiciel à partir du réseau : Assurez-vous que le lecteur est raccordé au réseau.

2. Sélectionnez la méthode de mise à niveau et lancez la mise à niveau à partir du menu SETUP.

1 Appuyez sur la touche HOME pour afficher l’écran du menu HOME. 2 Sélectionnez SETUP = Réglages Généraux = Système = Mettre à niveau. 3 Sélectionnez l’élément contenant le fichier de mise à niveau : Avec une clé USB/Réseau.

Le système recherche le fichier de mise à niveau.

3. Effectuez la mise à niveau du logiciel en suivant les instructions affichées à l’écran.

La mise à niveau est terminée. le système est réinitialisé.

INFORMATIONS COMPLÉMENTAIRES Guide de dépannage

Reportez-vous au tableau suivant si ce lecteur ne fonctionne pas convenablement. Si l’anomalie constatée n’est pas mentionnée ou si les actions correctives suggérées sont sans effet, mettez le lecteur hors tension, débranchez le cordon d’alimentation et prenez contact avec un revendeur agréé ou le service après-vente de Yamaha.

Le lecteur ne s’allume pas.

– Vérifiez si le cordon d’alimentation est branché correctement.

– Pensez à appuyer sur le bouton p sur le panneau avant pour mettre le lecteur sous tension.

L’alimentation du lecteur est coupée.

– Le lecteur est automatiquement mis hors tension quand 20 minutes se sont écoulées sans aucune activité (de lecture) et que la fonction de Veille Automatique est active (p. 27).

La télécommande ne fonctionne pas.

– Utilisez la télécommande dans son rayon d’action. (p. 9)

– Remplacez les piles. (p. 9)

Les touches ne fonctionnent pas.

– Maintenez le bouton p du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur.

– Pour procéder à une réinitialisation complète du lecteur, débranchez le cordon d’alimentation de la prise secteur pendant 30 secondes ou plus, rebranchez-le à la prise secteur, puis allumez le lecteur.

Vous avez oublié le mot de passe.

Maintenez les boutons

, et du panneau avant enfoncés simultanément en veillant à ce que le lecteur ne contienne pas de disque et soit à l’arrêt pour initialiser tous les paramètres du lecteur, y compris ses réglages de sécurité (p. 28). Après la mise hors tension automatique du lecteur, appuyez sur p pour le remettre sous tension.

Informations complémentaires

■ Opérations de base

Causes possibles et solutions

– Retirez le disque et nettoyez-le. (p. 4) – Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (p. 4) – Utilisez un disque compatible avec le lecteur. (p. 3) – Retirez le disque et assurez-vous que le lecteur prend en charge ce type de disque. (p. 3) – Vérifiez le code de région. (p. 3) – Vérifiez si le disque est défectueux en essayant de lire un autre disque. – Les disques CD-R/RW, DVD+R/RW/R DL et DVD-R/RW/R DL doivent être finalisés. (p. 3)

– Le lecteur s’arrête s’il ressent des chocs ou des vibrations.

Le lecteur produit un bruit sec au démarrage de la lecture ou à l’insertion d’un disque.

– Ces bruits ne sont pas le signe d’un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.

Le démarrage de la lecture des disques

Blu-ray prend du temps.

– Le lecteur recherche une clé/un disque USB utilisé comme espace de stockage externe pour la fonction BD-Live (p. 23) quand vous chargez un disque Blu-ray. Pour réduire la durée d’attente, conservez une clé/un disque USB raccordé à l’un des ports USB (en face avant/arrière) du lecteur (p. 14).

Le lecteur ne peut pas lire le disque.

– Assurez-vous que les câbles sont branchés correctement. (p. 10)

– Assurez-vous que l’entrée sélectionnée sur le téléviseur ou l’ampli-tuner AV raccordé au lecteur est correcte. – Lorsqu’aucun disque n’est inséré ou lorsque la lecture est arrêtée, appuyez et maintenez les boutons , et du panneau avant enfoncés simultanément pour réinitialiser la résolution vidéo. Si aucune image n’apparaît, appuyez et maintenez le bouton du panneau avant enfoncé pendant 5 secondes environ pour commuter sur NTSC/PAL. – Lorsque le lecteur est réglé sur Format vidéo du disque original, un signal non compatible avec le téléviseur raccordé est émis. Modifiez le réglage afin d’émettre en sortie un signal compatible avec le téléviseur raccordé. (p. 30) – Vérifiez que le disque ou fichier que vous tentez de lire est compatible avec ce lecteur (p. 3).

L’écran se fige et les touches n’ont aucun effet.

– Appuyez sur , puis redémarrez la lecture.

– Éteignez, puis rallumez le lecteur. – Maintenez le bouton p du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur.

La résolution de la vidéo n’est pas celle qui convient.

– Choisissez la résolution appropriée. (p. 30)

La vidéo grand écran apparaît étirée verticalement ou des bandes noires apparaissent en haut et en bas de l’écran. Ou encore l’image 4:3 est étirée dans le sens horizontal.

– Changez le format d’image du téléviseur. (p. 29)

Des carrés (effet de mosaïque) apparaissent à l’écran.

– Ce type de parasite est lié à la technologie de compression des images numériques notamment dans les scènes rapides.

Pas de son ou le son est déformé.

– Vérifiez si le câble audio est raccordé correctement. (p. 10)

– Augmentez le volume du téléviseur ou de l’ampli-tuner AV. – Rappelez-vous qu’aucun son n’est produit en mode arrêt sur image, lors de l’avance rapide et du retour rapide. (p. 8) – Le son peut ne pas être émis selon l’état d’enregistrement audio, par exemple, lorsqu’un son autre qu’un signal audio ou un son non standard est enregistré comme contenu audio. (p. 3) – Vérifiez que le disque ou fichier que vous tentez de lire est compatible avec ce lecteur (p. 3).

Les pistes audio gauche et droite sont inversées ou le son n’est émis que d’un côté.

– Vérifiez la connexion audio. (p. 10)

Le type de son et/ou le nombre de canaux voulu n’est pas disponible.

– Reportez-vous au paramètre Sortie audio et à la section .« À propos des formats de sortie audio ». (p. 31, p. 32)

Aucun son (données audio secondaires) n’est émis pour la fonction d’incrustation PIP (image dans l’image).

– Réglez HDMI sur PCM/Reencode. (p. 31)

– Pour écouter les données audio secondaires, appuyez sur 2ND AUDIO. (p. 7) – Sur certains disques, il peut être nécessaire d’activer en plus les données audio secondaires dans le menu supérieur du disque. (p. 7)

Anomalies Impossible de se connecter à Internet.

Causes possibles et solutions

– Lorsque vous vous connectez à Internet en choisissant Câble dans Paramètres de connexion, raccordez le câble réseau correctement. (p. 28) – Vérifiez si l’équipement raccordé (routeur haut débit ou modem) est sous tension. – Assurez-vous que le routeur haut débit et/ou le modem est connecté correctement. – Si Sans Fil est choisi dans Paramètres de connexion, et lorsque vous souhaitez vous connecter à internet en utilisant Ethernet, sélectionnez correctement Câble. (p. 28) – Sélectionnez correctement Sans Fil dans Paramètres de connexion lorsque vous souhaitez vous connecter à Internet en utilisant un réseau LAN sans fil. (p. 28)

Impossible de télécharger le contenu

– Vérifiez que le lecteur peut se connecter normalement à Internet. Reportez-vous à la section « Test de connexion ». (p. 28)

– Vérifiez si la clé USB est insérée correctement. Assurez-vous que la clé USB est reliée au port USB du lecteur. (p. 14) – Vérifiez si le disque Blu-ray prend en charge la fonction BD-Live. – Utilisez une clé USB au format FAT16, FAT32 ou NTFS. – Il est recommandé de connecter une clé USB possédant au moins 2Go d’espace libre. Si l’espace disponible n’est pas suffisant, formatez la clé USB. (p. 27) – Reportez-vous au mode d’emploi fourni avec le disque ou contactez son fabricant.

Impossible de détecter le serveur DLNA.

– Vérifiez que le lecteur peut se connecter normalement au réseau. Reportez-vous à la section « Test de connexion ». (p. 28)

– Vérifiez si l’équipement raccordé (routeur haut débit ou serveur) est sous tension. – Assurez-vous d’utiliser le même routeur (ou point d’accès) pour connecter le lecteur et le serveur. – Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l’utilisation de ce lecteur à partir du serveur. – Selon le serveur DLNA utilisé, il peut être nécessaire de modifier un des paramètres du pare-feu.

Impossible de se connecter à Internet via le réseau LAN sans fil.

– Assurez-vous que le routeur du réseau LAN sans fil est sous tension.

– En fonction de l’environnement immédiat, tel que le matériau dont les murs sont constitués, les conditions de réception des ondes radio, ou les obstacles existant entre le lecteur et le routeur LAN sans fil, la distance de communication peut être réduite. Rapprochez le lecteur et le routeur LAN sans fil l’un de l’autre. – Les appareils utilisant une bande de fréquence de 2,4 GHz, tels qu’un four à microondes, un appareil numérique sans fil ou Bluetooth, sont susceptibles d’interrompre la communication. Éloignez le lecteur de ces appareils ou mettez-les hors tension. – Si la connexion Internet utilisant un réseau LAN sans fil ne peut toujours pas être rétablie en appliquant les deux solutions ci-dessus, essayez d’utiliser Ethernet en sélectionnant Câble dans Paramètres de connexion. (p. 28)

Le réseau sans fil n’est pas détecté ou est perturbé.

– Assurez-vous que le routeur du réseau LAN sans fil est sous tension.

– Rapprochez le lecteur du routeur, changez la position du lecteur ou réorientez l’antenne du routeur LAN sans fil. – Si vous n’arrivez pas à configurer la connexion sans fil avec la fonction WPS, sélectionnez une autre option (Recherche ou Manuel) (p. 15). – Assurez-vous que le réseau sans fil n’est pas perturbé par un four à micro-ondes, un téléphone numérique sans fil ou tout autre appareil sans fil présent dans l’environnement immédiat. – Les fours à micro-ondes, les téléphones numériques sans fil ou d’autres appareils sans fil présents dans votre environnement immédiat sont susceptibles de perturber le réseau sans fil. Mettez ces appareils hors tension. – Assurez-vous que les pare-feux de votre réseau permettent d’accéder à la connexion sans fil de ce lecteur. – Si le réseau sans fil ne fonctionne pas correctement chez vous, essayez d’utiliser la connexion réseau filaire.

■ Messages d’erreur à l’écran

– Les messages suivants apparaissent sur l’écran du téléviseur si le disque que vous essayez de lire ne convient pas ou si l’opération est incorrecte.

Fichier non supporté

– Le fichier n’est pas reconnu par le lecteur. Voir la section « Types de disques/fichiers utilisables avec ce lecteur » (p. 3).

– Le code de région du disque n’est pas compatible. Voir la section « Information sur la gestion des régions pour les disques Blu-ray/DVD vidéo. » (p. 3).

– Le lecteur ne peut pas être connecté au réseau. Vérifiez la connexion (p. 12) et le paramètre Réseau (p. 28).

Réseau OK, échec proxy

– Le lecteur ne peut pas être connecté au serveur proxy. Voir la section « Paramètres Proxy » (p. 29).

La fonction BD-LIVE n’est pas autorisée dans le menu SETUP.

– La fonction BD-LIVE n’est pas autorisée. Voir la section « Connexion BD-Live » (p. 29).

La mise à jour a échoué.

– La mise à niveau a échoué. Assurez-vous que le fichier de mise à niveau n’est pas corrompu ou illisible.

Adresse IP incorrecte ! Merci de recommencer...

– La Configuration IP saisie n’est pas valide. Ressaisissez l’information correcte.

– Assurez-vous que le format du fichier est reconnu. (p. 3)

– Vérifiez le paramètre de configuration de votre serveur DLNA. – Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d’exécution et la qualité de lecture du fichier.

Informations complémentaires

Impossible de lire le fichier sur le serveur DLNA.

AVCHD AVCHD désigne un nouveau format (norme) pour les caméras vidéo haute définition qui permet d’enregistrer et de lire des images HD de haute résolution.

BD-Live est une norme Blu-ray Disc utilisant une connexion réseau, permettant à ce lecteur de se mettre en ligne pour télécharger des vidéos promotionnelles ainsi que d’autres données.

BDMV BDMV (abréviation de Blu-ray Disc Movie) fait référence à un des formats d’application utilisés pour les

BD-ROM, lequel correspond à une des spécifications des disques Blu-ray. BDMV est un format d’enregistrement équivalent au DVD vidéo de la norme DVD. BONUSVIEW™

Les disques compatibles BONUSVIEW permettent de bénéficier simultanément d’un sous-canal vidéo pour un système à deux écrans, d’un sous-canal audio et de soustitres. Un petit écran apparaît en incrustation (image dans l’image) à l’intérieur de l’écran principal pendant la lecture.

Sous-titres pour malentendants

Les sous-titres pour malentendants sont une sorte de soustitres, la différence est dans le fait que les sous-titres sont destinés aux personnes entendantes et les sous-titres pour malentendants aux personnes malentendantes. Les soustitres reflètent rarement tous les sons.

Par exemple, les sous-titres pour malentendants indiquent les effets sonores (« Sonnerie de téléphone », «Bruits de pas », etc.), alors que cela n’est pas le cas dans les soustitres ordinaires. Avant d’activer ce paramètre, assurezvous que le disque contient effectivement des informations relatives aux sous-titres pour malentendants. Espace de couleur

Le terme Espace de couleur désigne la gamme des couleurs pouvant être représentée. RGB est un espace colorimétrique basé sur le modèle de couleur RGB (soit

RVB, rouge, vert et bleu) et destiné essentiellement aux écrans d’ordinateurs. YCbCr est un espace colorimétrique basé sur un signal de luminance (Y) et sur deux signaux de différenciation des couleurs (Cb et Cr). Deep Color

Deep Color fait référence aux différentes profondeurs de couleurs utilisées pour l’affichage, limitées à 24 bits dans les versions précédentes de la norme HDMI.

L’augmentation de la profondeur de couleurs permet aux appareils haute définition (HDTV) et autres systèmes d’affichage de simuler non plus des millions de couleurs, mais des milliards de couleurs et d’éliminer ainsi le phénomène de stries (color banding). Vous obtenez ainsi des dégradés plus subtils et des transitions encore plus douces entre les couleurs. Le taux de contraste plus élevé permet, en outre, de représenter un plus grand nombre de nuances de gris entre le noir et le blanc. La technologie Deep Color a également pour effet d’augmenter le nombre de couleurs disponibles dans le cadre de l’espace colorimétrique RGB ou YCbCr.

DLNA DLNA (Digital Living Network Alliance) permet de partager facilement des données multimédia numériques par l’intermédiaire d’un réseau domestique. Vous pouvez, en outre, diffuser sur votre téléviseur le contenu numérique provenant d’un ordinateur (sur lequel vous avez installé le logiciel serveur DLNA) ou de tout autre appareil compatible DLNA via ce lecteur. Pour relier ce lecteur à votre serveur DLNA, il est nécessaire d’effectuer certains réglages au niveau du serveur

DLNA ou de l’appareil utilisé. Pour en savoir plus, reportez-vous à la documentation de votre logiciel serveur DLNA ou de l’appareil DLNA. Dolby Digital

Un système sonore développé par Dolby Laboratories

Inc. recréant l’ambiance d’une salle de cinéma sur la sortie audio lorsque l’appareil est raccordé à un processeur ou à un amplificateur Dolby Digital. Dolby Digital Plus

Un système sonore développé comme extension du

Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby TrueHD Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu’à 8 canaux de son surround multicanaux pour les disques optiques de dernière génération. Le son restitué est fidèle à la source d’origine bit par bit.

DRC (Dynamic Range Control)

La fonction DRC permet d’ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. Elle est très pratique pour écouter plus distinctement un dialogue ou pour

éviter de déranger les voisins.

DTS Il s’agit d’un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinémas.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une nouvelle technologie mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

FLAC FLAC (Free Lossless Audio Codec) est un format de fichier libre permettant la compression de données audio sans perte. Bien que son taux de compression soit inférieur à ceux d’autres format de compression audio à perte, il fournit souvent un qualité audio supérieure.

Caractéristiques techniques

HDMI (High-Definition Multimedia Interface) est une interface multimédia haute définition prenant en charge les signaux vidéo et audio sur une seule connexion numérique. La connexion HDMI assure le transport des signaux vidéo standard haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Format d’écran avec des bandes noires en haut et en bas de l’image permettant de regarder un contenu grand

écran (16:9) sur un téléviseur 4:3 raccordé. Son PCM linéaire

Format d’écran ayant pour effet de couper les côtés de l’image pour regarder les contenus grand écran (16:9) sur un téléviseur 4:3 raccordé.

Il s’agit des lignes de texte apparaissant au bas de l’écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nombreux disques DVD et Blu-ray. x.v.Color

x.v.Color reproduit une plus grande plage de couleurs qu’auparavant en affichant pratiquement toutes les couleurs que l’œil humain peut détecter.

Caractéristiques techniques

[Modèles pour le R.-U., l’Europe, la Russie, l'Australie et la Chine] CA 110–240 V, 50 Hz [Modèles pour l’Asie, l’Amérique centrale et du Sud] CA 110–240 V, 50/60 Hz [Autres modèles] CA 110–240 V, 60 Hz Consommation électrique 17 W Consommation électrique en veille Contrôle HDMI Non, Veille Réseau Non 0,2 W (type) Contrôle HDMI Oui, Veille Réseau Non 0,3 W (type) Contrôle HDMI Non, Veille Réseau Oui 4,9 W (type) Contrôle HDMI Oui, Veille Réseau Oui4,9 W (type) Dimensions (L × H × P, éléments saillants inclus) 435 × 51 × 197 mm Poids 1,8 kg

Sortie HDMI Connecteur de type A × 1

480i/576i/480p/576p/720p/1080i/1080p/1080p@24Hz, Deep Color, x.v. Prise en charge de USB Connecteur de type A × 2 Réseau LAN sans fil Norme : IEEE 802.11 b/g/n Gamme de fréquence : bande 2,4 GHz Autre connecteur Ethernet × 1 Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.

Informations complémentaires

Le PCM linéaire est un format d’enregistrement des signaux utilisé pour les CD audio et certains disques

DVD et Blu-ray. Le son sur un CD audio est enregistré à une fréquence d’échantillonnage de 44,1 kHz sur 16 bits. (Alors qu’il est enregistré entre 48 kHz sur 16 bits et 96 kHz sur 24 bits sur des disques DVD et entre 48 kHz sur 16 bits et 192 kHz sur 24 bits sur des disques Blu-ray).

L’adresse Mac est une valeur unique attribuée à un périphérique réseau à des fins d’identification.

Caractéristiques techniques

Remarque – Le support audio-visuel peut être composé d’œuvres soumises à des droits d’auteur qui ne peuvent être enregistrées sans l’autorisation du détenteur du droit d’auteur. Consultez les lois applicables dans votre pays.

« Blu-ray Disc™ », « Blu-ray™ », « BD-Live™ »,

« BONUSVIEW™ » et les logos sont des marques commerciales de la Blu-ray Disc Association.

est une marque commerciale de DVD Format/Logo

Licensing Corporation.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques commerciales de

Fabriqué sous licence sous les numéros de brevets américains : 5,956,674; 5,974,380; 6,487,535 et autres brevets américains et mondiaux délivrés et en instance.

DTS, le symbole, & DTS et le symbole associé sont des marques déposées et & DTS Digital Surround et les logos DTS des marques commerciales de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

Java est une marque déposée d’Oracle et/ou de ses filiales.

DLNA™ et DLNA CERTIFIED™ sont des marques commerciales ou des marques déposées de Digital Living

Network Alliance. Tous droits réservés. Toute utilisation illicite est strictement interdite.

Le logo Wi-Fi CERTIFIED est une marque de certification de Wi-Fi Alliance.

La marque d’identification Wi-Fi Protected Setup est une marque de Wi-Fi Alliance. « Wi-Fi », « Wi-Fi Protected Setup », « Wi-Fi Direct » et « Miracast » sont des marques ou des marques déposées de Wi-Fi Alliance. Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l’utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la vidéo conformément aux normes AVC et VC-1 (« vidéo AVC/VC-1 ») et/ou (ii) décoder de la vidéo AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenue d’un fournisseur autorisé à fournir de la vidéo AVC/VC-1. Aucune licence n’est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http:// www.mpegla.com. Windows Media Player est une marque déposée ou une marque commerciale de Microsoft corporation aux ÉtatsUnis et/ou dans d’autres pays.

« HDMI », le logo « HDMI » et « High-Definition

Multimedia Interface » sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays.

« x.v.Color » et le logo « x.v.Color » sont des marques commerciales de Sony Corporation.

« AVCHD » et le logo « AVCHD » sont des marques commerciales de Panasonic Corporation et Sony

Copyright 2004-2012 Verance Corporation. Cinavia® est une marque commerciale de Verance Corporation.

Protégée par le brevet américain numéro 7,369,677 et par d’autres brevets mondiaux délivrés et en attente sous licence de Verance Corporation. Tous droits réservés.

2ND AUDIO, télécommande 7

A Affichage à l’écran, menu SETUP 27

Albums photo en ligne Picasa 18 Angle, menu à l’écran 20 Audio, formats de sortie 32 Audio, menu à l’écran 20 Audio, menu SETUP 27 AUDIO, télécommande 8 AV CONTROLLER 19

C Chapitre, menu à l’écran 20

CLEAR, télécommande 8 Code pays, menu SETUP 28 Configuration de Connexion, menu SETUP 28 Configuration IP, menu SETUP 28 Connection BD-Live, menu SETUP ....29 Contrôle HDMI, fonction 27 Contrôle HDMI, menu SETUP 27 Contrôle Parental, menu SETUP 28 Contrôle, touches de télécommande 8 Couleur, touches de télécommande 7 Curseur, touches de télécommande 7

E Marque Angle, menu SETUP 28

Marque PIP, menu SETUP 28 Menu à l’écran 20 Menu, menu SETUP 27 Mettre à niveau, menu SETUP 27 Miracast 19 Mise à niveau du logiciel 34 Mise à niveau logicielle 34 Mode/Modèle de lecture, menu à l’écran 20 Modification du mot de passe, menu SETUP 28

N Numérique, touches de télécommande 8

O ON SCREEN, télécommande 8

P Paramètres audio, menu SETUP 31

Paramètres Proxy, menu SETUP 29 Paramètres vidéo, menu SETUP 29 PBC (Push Button Configuration) 28 Pilotage réseau, menu SETUP 29 PIN, code (WPS) 28 PIP, télécommande 7 Plage/fichier, menu à l’écran 20 Playback, menu SETUP 28 POP UP/MENU, télécommande 8 Processus Vidéo, menu SETUP 30 PROGRAM, télécommande 7 Programmation de l’ordre de lecture ....22

SETUP, utilisation du menu 26 SHUFFLE, télécommande 7 Sortie audio, menu SETUP 31 Sous-titres pour malentendants, menu SETUP 30 Sous-titres, menu à l’écran 20 Sous-titres, menu SETUP 27 STATUS, télécommande 7 Style de Sous-titres, menu à l’écran .... 20 SUBTITLE, télécommande 8 Système d’information, menu SETUP 31 Système TV, menu SETUP 30 Système, menu SETUP 27

Test de connexion, menu SETUP 28 Titre, menu à l’écran 20 TOP MENU, télécommande 7 Transitions, menu à l’écran 20 TV, menu SETUP 29

U Veille Automatique, menu SETUP 27

Vidéo, formats de sortie 33

W ZOOM, télécommande 7

R Recherche instantanée, menu à l’écran 20

Recherche, fonction 22 Réduction de bruit, menu SETUP 30 Réglages généraux, menu SETUP 27 Relecture instantanée, menu à l’écran 20 REPEAT, télécommande 7 Réseau, menu SETUP 28 RETURN, télécommande 7

S SEARCH, télécommande 8

Sécurité, menu SETUP 28

Dernière Mémoire, menu SETUP 28

Désentrelacement vidéo, menu SETUP 30 Deuxième Audio, menu à l’écran 20 Deuxième Marque Audio, menu SETUP 28 Deuxième Vidéo, menu à l’écran 20 Diaporama, menu à l’écran 20 Digital Media Controller (DMC) 13 DLNA 13 Données disques, lecture 16 DRC, menu SETUP 31

I Information de Mise à jour 27

Information, menu SETUP 28 Insérer les paramètres par défaut, menu SETUP 27 Installation Facile, menu SETUP 27

Informations complémentaires

Bitrate, menu à l’écran 20

Möjliggöra*, Inaktivera

Attivare*, Disattivare

Il video si interrompe.

Define Color Space en YCbCr 4:2:2.

Full RGB B STATUS: hiermee kunt u de afspeelinformatie weergeven (p. 21).

Hiermee kunt u de kleurruimte instellen op YCbCr 4:4:4/

YCbCr 4:2:2/Full RGB/RGB.

Information concernant la Collecte et le

Traitement des piles usagées et des déchets d’équipements électriques et électroniques Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC. En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets. Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits. [Information sur le traitement dans d’autres pays en dehors de l’Union Européenne] Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée. Note pour le symbole “pile” (deux exemples de symbole ci-dessous): Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.

Lecteur Blu-ray Disc
