MANUALE UTENTE BDS 477 YAMAHA

Manuale di istruzioni

Manual de Instruetiones

Gebruiksaanwijzing

For U.K. customers

Attenzione: prima di usare quest'unità.

1 Per assicurarsi le migliorie prestazioni dell'unità, leggere quello manuale per intero. Conservarlo poi in un luogo sicuro per poterlo riutilizzare al momento del bisogno.
2 Installare l'unità in una posizione ben ventilata, fresco asciutta e pulita - lontano da luce solare diretta, sorgenti di calore, vibrazioni, polvere, umidità e/o freddo. Per un'adeguata entilazione mantenere le seguenti distanze. Sopra: 10 cm Retro: 10 cm Ai lati: 10 cm
3 Installare quest'unità lontano da elettrodomestici, motori o trasformatori, perché possono causare ronzi.
4 Non esporre quest'unita a variazioni repentine della temperature ambiente e non installare in stanze molto umide (ad esempio dove è in uso un umidificatore) per evitare che inessa si formi condensa, che a sua volta può causare folgorazioni, incendi, guasti e/o ferite.
5 Evitare di installare l'unità in una posizione dove possano su diessa cadere oggetti o liquidi. Inoltre, non posare su diessa: - Altri componenti, dato che possono causare danni e/o lo scolorimento della superficie dell'apparecchio. - Candele o altri oggetti che bruciano, dato che possono causare incendi, danni all'unità e/o ferite a personne. - Contenitori di liquidi, dato che possono cadere e causare folgorazioni all'utente e guasti a quest'unità.
6 Non coprir quest'unita con giornali, tovaglie, tende o altri per non impedirne la dispersione del calore. Se la temperatura al suo interno dovesse salire, cui causare incendi, guasti e/o ferite.
7 Non collegare quest'unità ad una presa di corrente sino a che tutti i loro collegamenti sono completeness.
8 Non usare l'unità capovolta. Potrebbe surriscaldarsi e guastarsi.
9 Non agire con forza eccessiva su interruttori, manopole e/o cavi.
10 Per scollegare un cavo, tirare la spina e mai il cavo stesso.
11 Non pulire mai quest'unità con solventi ed altri sostanze chimiche. Essi possono danneggiarne le finiture. Usare semplicamente un panno soffice e pulito.
12 Usare solo corrente elettrica del voltaggio indicate. L'uso di voltaggi superiori è pericoloso e può causare incendi, guasti e/o ferite. Yamaha non può considerata responsabile di danni risultanti dall'uso di quest'unità con un voltaggio superiore a quello prescritto.
13 Per evitare danni dovuti a fulmini, scollegare il cavo di alimentazione alla presa durante temporali.
14 Non tentare di modificare o riparare quest'unità. Affidare qualsiasi riparazione a personale qualificato Yamaha. In particolare, non aprirla mai per alcun motivo.
15 Se si prevede di non dover fare uso di quest'unità per quale tempo, ad esempio per andare in vacanza, scollegarne la spina di alimentazione alla presa di corrente.
16 Prima di conclusere che l'unità è guasta, non mancate di leggere la sezione di quello manuale dedicata alla "Risoluzione dei problemi".
17 Prima di spostare quest'unità, premere il pulsante portandolo nella modalità di attesa e scollegare la spina di alimentazione di CA alla presa di corrente.

18 Quando la temperatura ambiente cambia improvisamente, si forma condensa. Scollegare il cavo di alimentazione alla presa di corrente e lasciare riposare l'apprecchio.
19 Se viene usata a lungo, quest'unita si può surriscaldare. Spegnerla e lasciarla riposare perché si raffreddi.
20 Installare quest'unità vicino ad una presa di corrente alternata dove la spina del cavo di alimentazione possa venire fácilmente raggiunta.
21 Le batterie vanno protette da calorie eccessivo, ad esempio luce solare diretta, fiamme, e loro via.

Non utilizzato questa unità entro un raggio di 22~cm da persona a cui è stato impiantato un pacemaker cardiaco o un defibrillatore implantabile.

Le onde radio possocono influire sui dispositivi medicali. Non utilizzato quest'unita in prossimità di dispositivi medicali o di strutture sanitarie.

Questa unità non viene scollegata alla fonte di alimentazione CA fintanto cheessa rimane collegata alla presa di rete, ciòanche se l'unità viene spenta col commande. Quito stato viene chiamato modo di standby.In questo stato l'unità consuma una quantità minima di corrente.

Quando si utilizes una spinotto o un accoppiatore sul dispositivo scollegato, quello rimarrà pronto al funzionamento.

AVVERTENZA
PER RIDURRE IL RISCHIO DI INCENDI E
FOLGORAZIONI, NON ESPORRE QUEST'UNITÀ
A PIOGGIA O UMIDITA.

SICUREZZA DEL LASER

Quest'unità impiega un laser. Poiché è possibile causare lesioniagli occhi, solo personale qualificato di assistenza tecnica deve aprire la copertura o cercare di riparare quello dispositivo.

PERICOLO

Radiazioni laser visibili emitte quando aperto. Evitare l'esposizioneagli occhi diretta al raggio laser. Quando quest'unità è collegata ad una presa a muro, non avvincinare gli occhi all'apertura del cassetto del disco o ad altre aperture per guardare all'interno.

Sommario

1. Introduzione

Cosa è possible fare con questolettore. 2

Ampia varietà di dischi e formati di file supportati. 2

Funzioni di rete avanzate 2

Facile impostazione e funzionamento 2

Dotazione 2

Informazioni su dischi e file 3

Tipi di dischi/file utilizzabili con questolettore. 3

Caricamento di un disco 4

Precauzioni per i dischi 4

Tecnologia Cinavia. 5

Comandi e funzioni 6

Pannello anteriore 6

Pannello posteriori 6

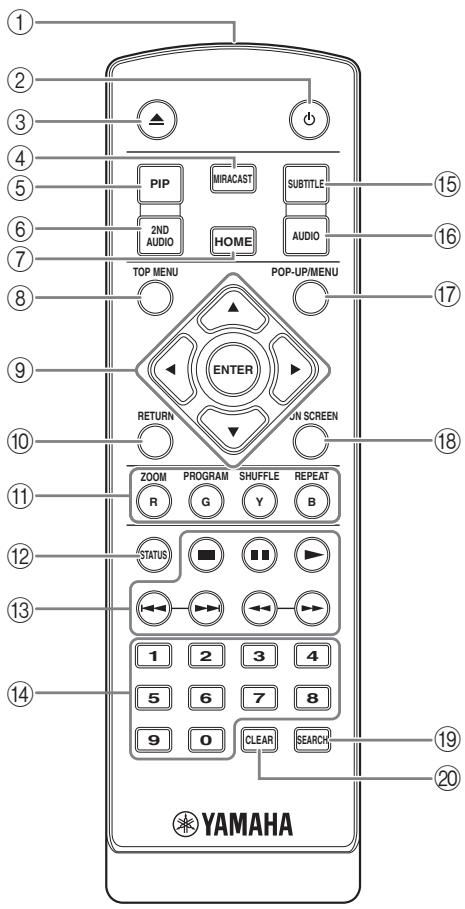

Telecomando 7

2. Collegamenti

Collegamenti audio/video 10

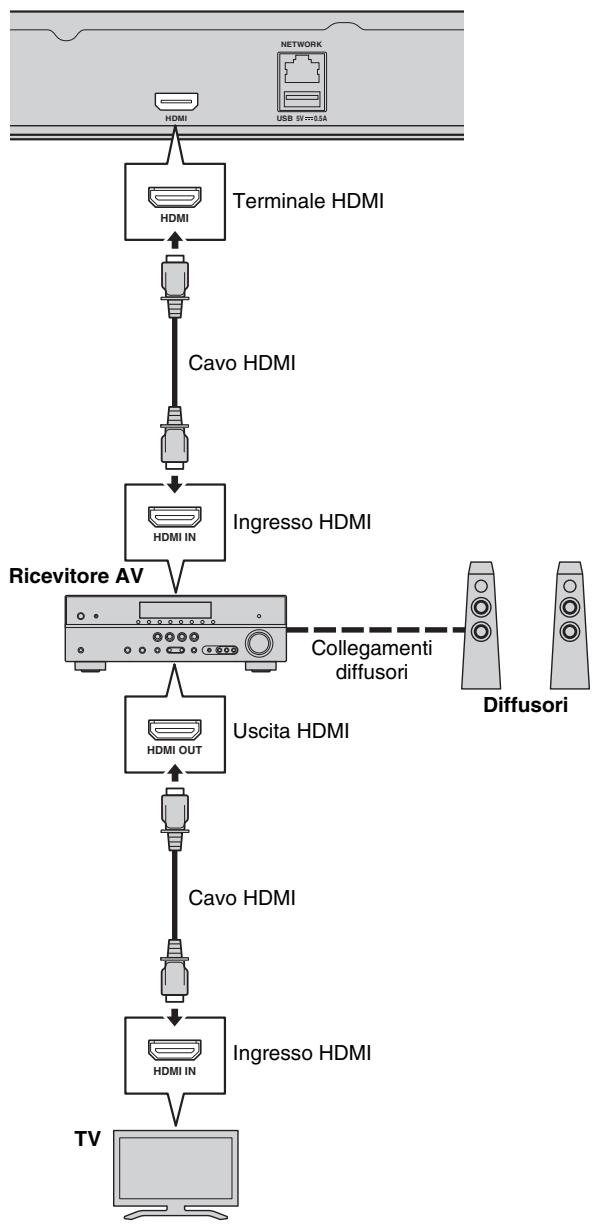

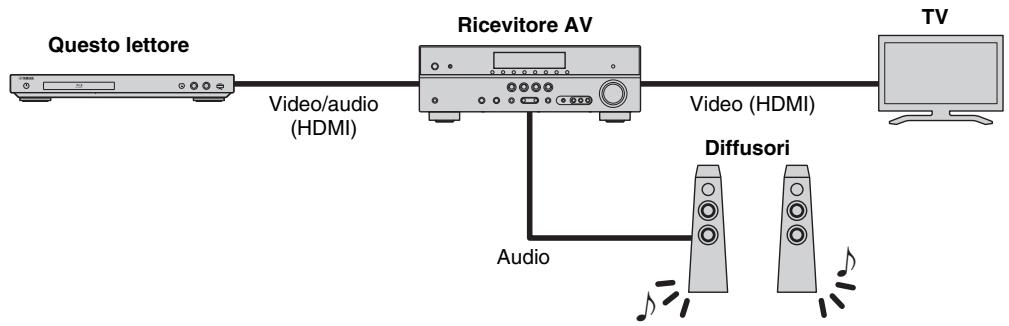

Collegamento a un TV via ricevitore A/V. 11

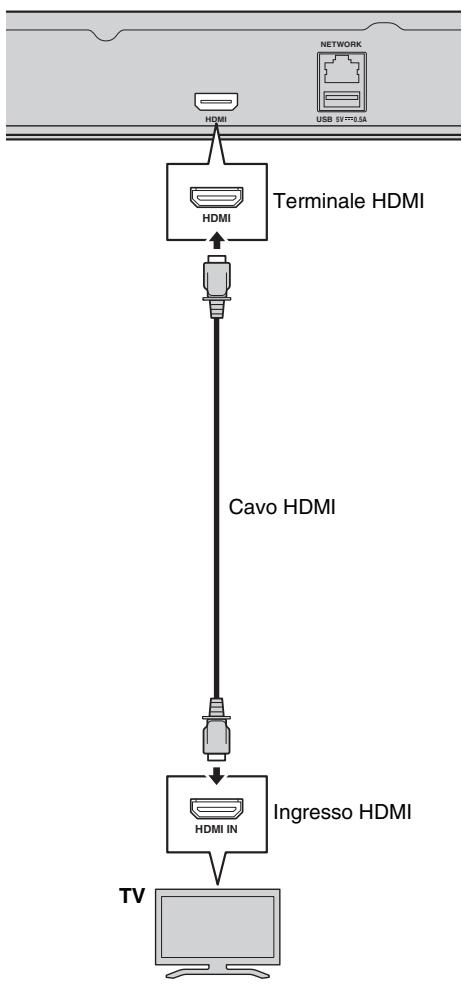

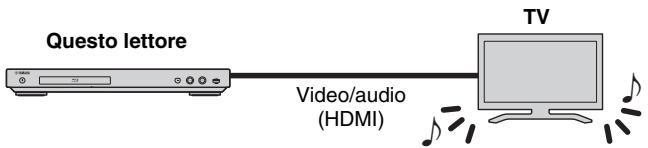

Collegamento diretto a un TV 11

Collegamento di rete 12

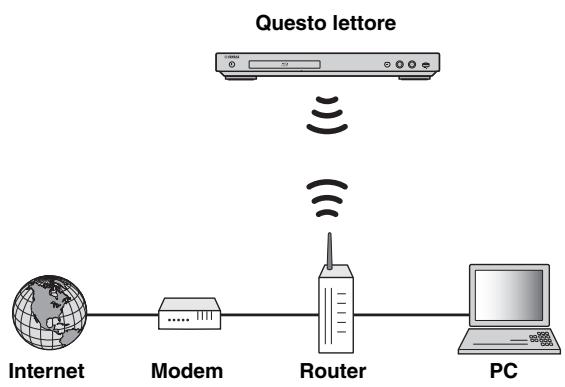

Collegamento wireless. 12

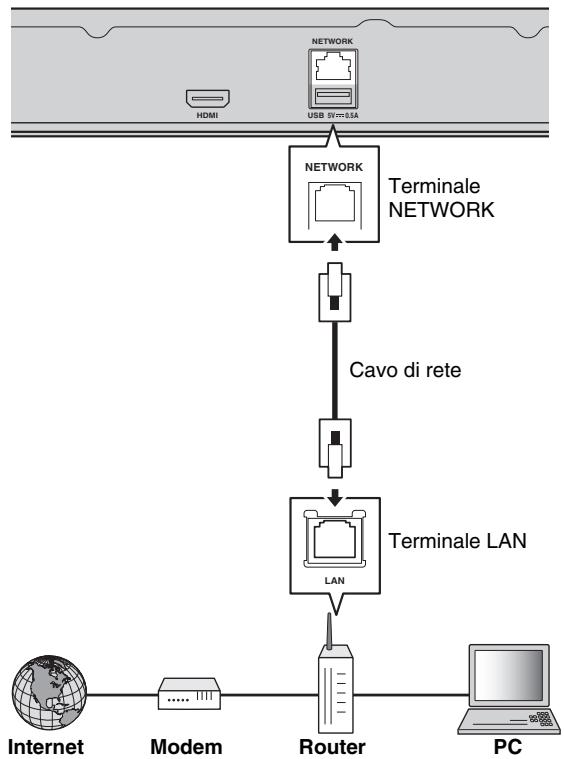

Collegamento cablato 12

Impostazione del server DLNA 13

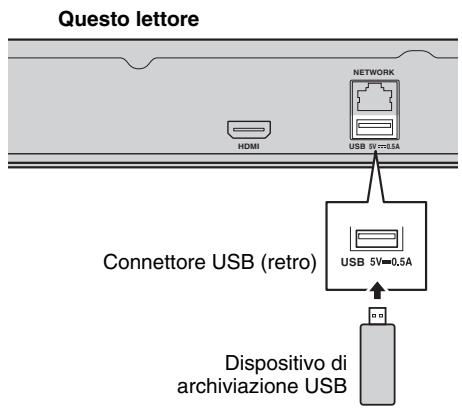

Collegamento USB 14

3. Riproduzione

Impostazioni iniziali 15

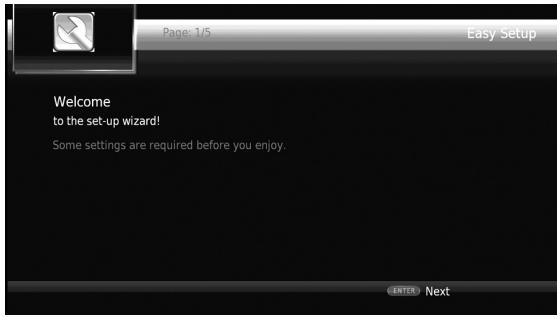

Impostazione mediante Installazione rapida. 15

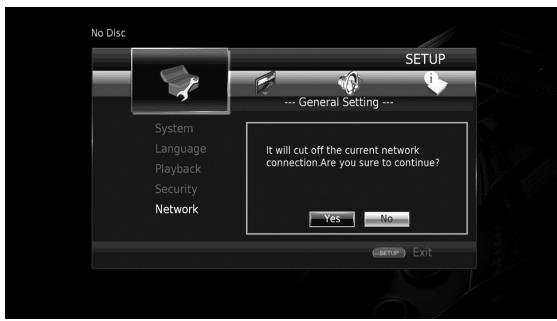

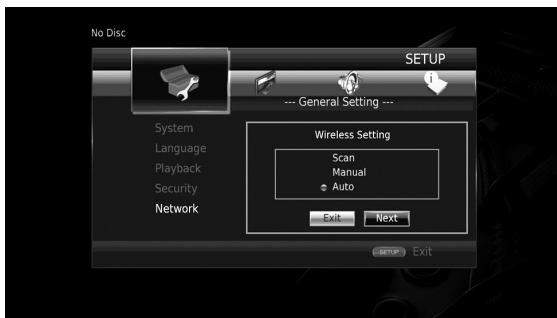

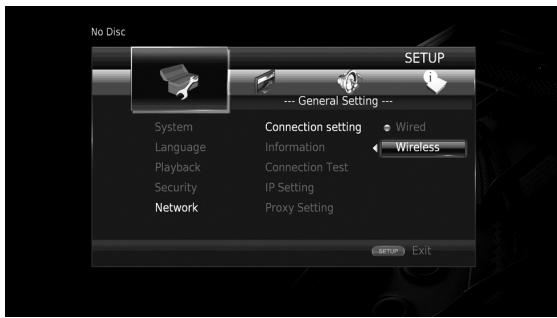

Impostazione connessione wireless 15

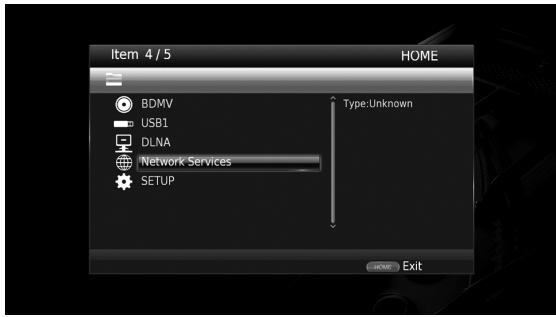

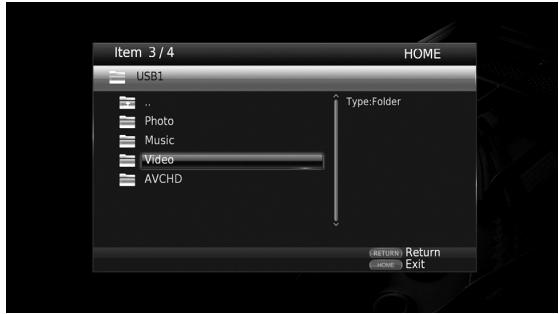

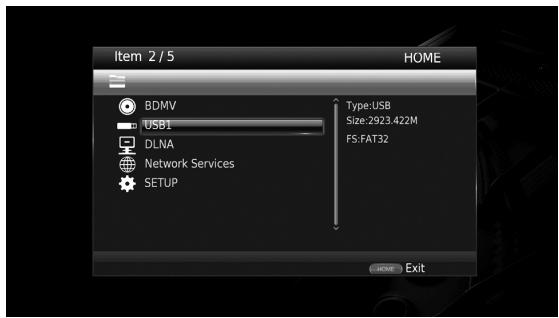

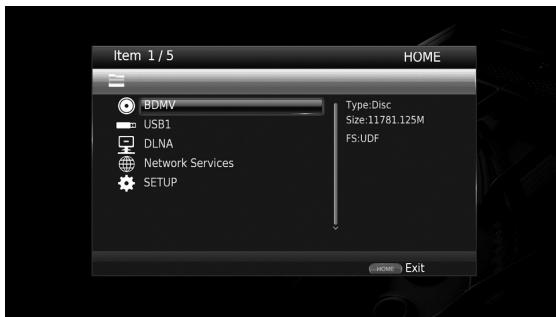

Menu HOME 16

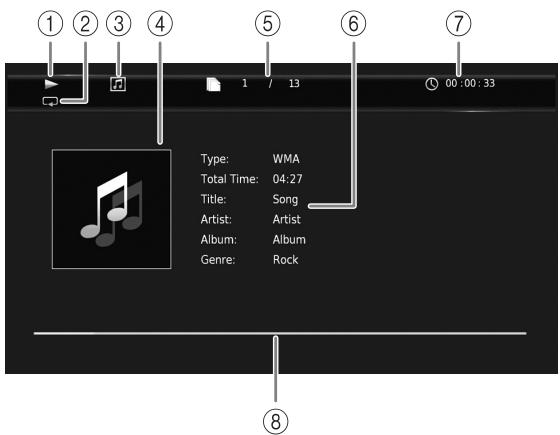

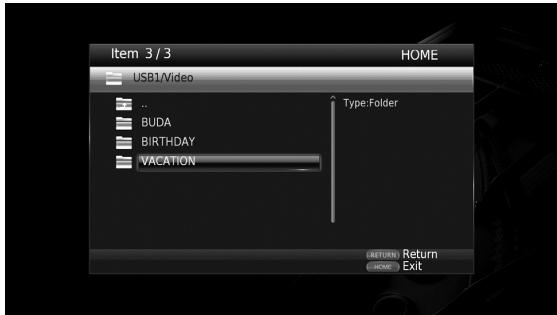

Riproduzione di Foto/musica/video 16

Uso dei servizi di rete 18

Informazioni su PicasaTM Web Album. 18

Visualizzare fotoe video dello smartphone sullo schermo TV (MiracastTM) 19

Controllo remoto dellettore da dispositivi mobili (AV CONTROLLER) 19

Funzionamento di riproduzione avanzata.... 20

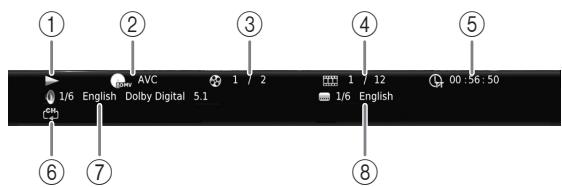

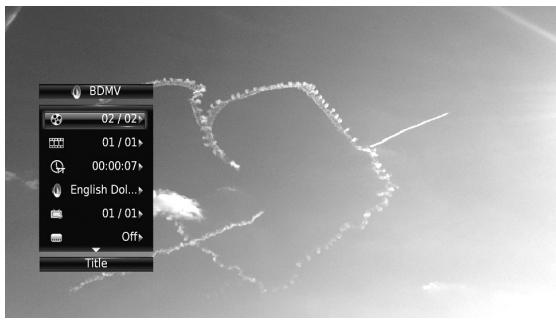

Menu a schermo (On Screen) 20

Menu di stato 21

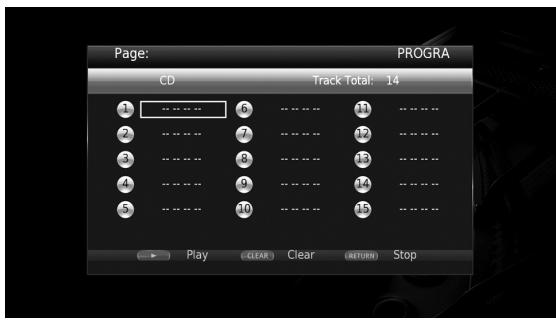

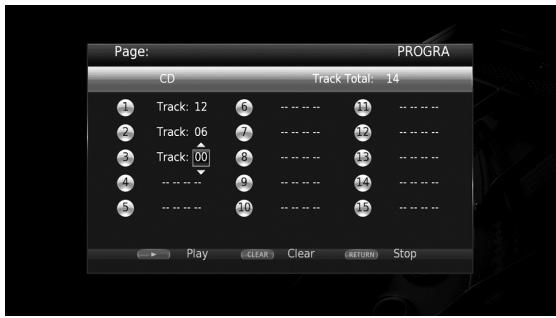

Riproduzione programmata 22

Uso della ricerca 22

Riproduzione di BONUSVIEW™ e BD-Live™ 22

Uso della funzione Picture in Picture

(riproduzione audio/video secondario) 23

Uso della funzione BD-LivetM 23

4. Impostazioni

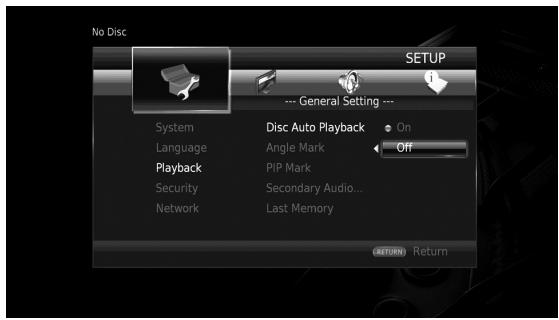

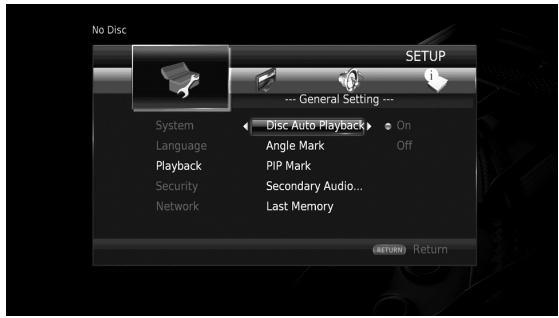

Menu SETUP 24

Impostazione Generale 27

Impostazione Display 29

Impostazione Audio. 31

Informazioni di systema 31

Informazioni sui formati di uscita audio 32

Informazioni sui formati di uscita video HDMI 33

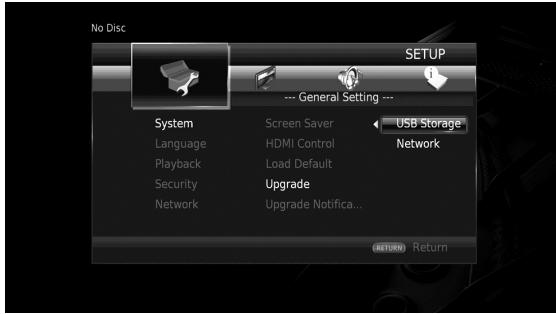

Aggiornamento del software 34

Aggiornamento del software 34

5. Informazioni aggintive

Risoluzione dei problemi 35

Alimentazione 35

Funzionamento di base. 35

Riproduzione disco 35

Imagine 36

Suono 36

Rete 36

Messaggi su schermo 37

Glossario 38

Dati tecnici 39

Dati generali 39

Ingrasso/uscita 39

Copyright 40

Indice analitico 41

(alla fine di quello manuale)

Quando necessario, verrà rilasciato nuovo software con ulteriori funzioni o miglioramenti al prodotto.

Consigliamo di aggiornare periodicamente il software

dellettoreall'ultima versione.Per dettagli

sull'aggiornamento del software, consultare la sezione

"Aggiornamento del software" (p. 34).

Informazioni su questo manuale

• Il presente manuale describes il funzionamento di questolettore mediate l'uso di un telecomando, tranne nel caso in cui questo non sia disponibile. Alcune di dette funzioni sonoanche disponibili mediane l'uso dei tasti del pannello anteriore.

• Le note contengono importanti informazioni sulle istruzioni di sicurezza e di funzionamento. I suggerimenti indicano consigli sul funzionamento

• Questo manuale è stampato prima della produzione. Design e specifiche sono soggetti a modifica in parte come risultato di miglioramenti ecc. In caso di differenze tra il manuale e il prodotto, il prodotto ha la priorità.

Le icone utilizzato in quello manuale

Le icone sono utilizzate perindicare i tasti e le funzioni disponibili per un particolare tipo. Per dettagli sui dischi e formati riproducibili, consultare pagina 3.

BD:BD-Video

DVD : DVD-Video, DVD-VR, DVD+VR

CD: Audio CD

VIDEO : file video

MUSIC : file audio

PHOTO : file di Foto

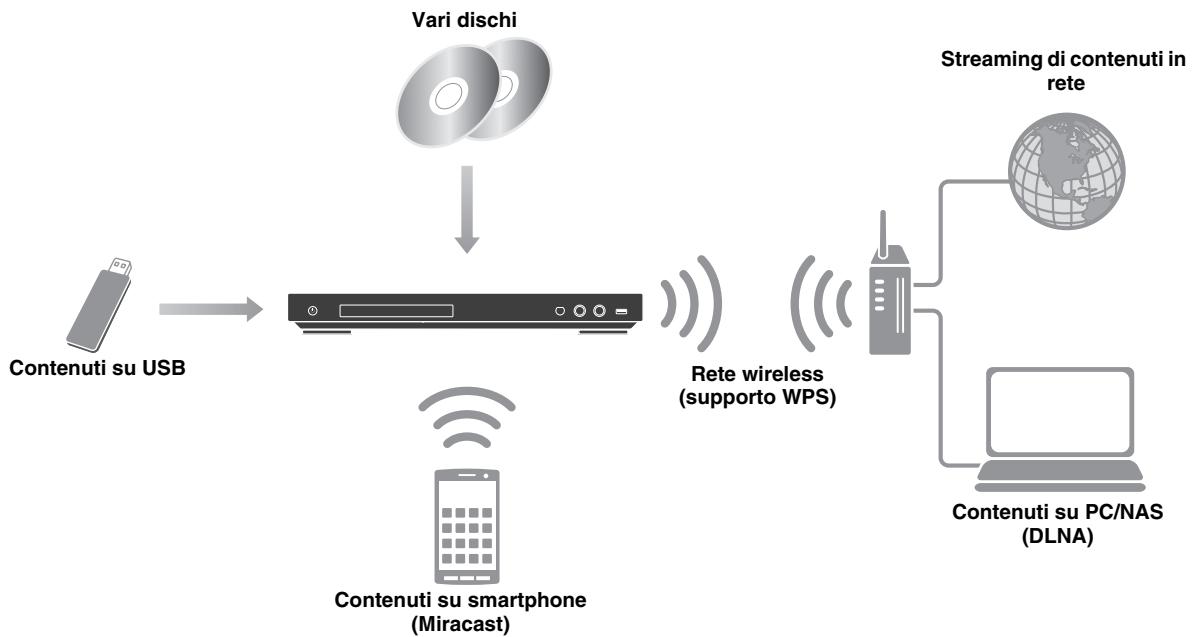

Cosa è possibile fare con quellolettore

Ampia varietà di dischi e formati di file supportati

• Blu-ray Disc^TM , DVD e CD (p. 20)
  -BONUSVIEWTM e BD-LiveTM (p. 22)
• File video, file musicali e fotu su DVD-R/RW, CD-R/RW e dispositiivi di memorizzazione USB (p. 16)

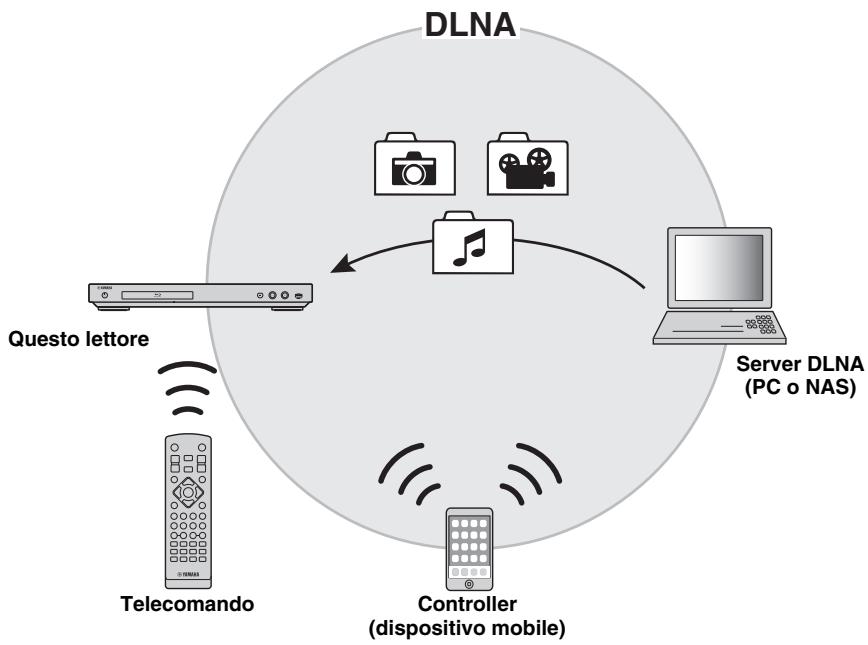

Funzioni di rete avanzate

Riproduzione dei contenti DLNA (PC o NAS) (p. 16)
- Utilizzato i servizi di rete (p. 18)
- Controllo remoto dellettore da dispositivi mobili (AV CONTROLLER) via rete (p. 19)
- Visualizzare fot e video dello smartphone sullo schermo TV (MiracastTM) (p. 19)

■ Facile impostazione e funzionamento

• Impostazione iniziale facile e rapida (p. 15)
• Impostazione automatica della connessione wireless con WPS (Impostazione Wi-Fi protetta) (p. 15)
• Aggiornamento del software via rete o USB (p. 34)
• Riproduzione sequenziale di TV, ricevitore AV elettore (Controllo HDMI) (p. 27)

Dotazione

Accertarsi che i seguenti accessori siano in dotazione con il prodotto.

Telecomando

Batterie (× 2)
(AAA, R03, UM-4)

Informazioni su dischi e file

Tipi di dischi/file utilizzabili con questolettore

• In quellolettore è possibile riproduire dischi da 12 cm e da 8cm .Nonutilizzare un adattatore da 8cm a 12cm
• Utilizzare dischi che rispetto gli standard di compatibilità come indicato alla presenza dei loghi ufficiali sull'etichetta del disco. La riproduzione dei dischi non conformi a tali standard non è garantita. Inoltre non è garantita la qualità dell'imagine o del suonoanche se fosse possibile riproduire i dischi.

Tipo di supporto	Formato di registrazione
BD-ROM/BD-R/ BD-RE	BD-Video/file di dati
DVD-ROM	DVD-Video
DVD-R/DVD-R DL/DVD-RW	DVD-Video/DVD-VR/AVCHD/file di dati
DVD+R/DVD+R DL/DVD+RW	DVD-Video/DVD+VR/AVCHD/file di dati
CD-ROM	CDDA/HDCD
CD-R/CD-RW	CDDA/file di dati
USB*	File di dati
DLNA	File di dati

• Questolettore è compatibile con un dispositivo di archivazione USB formattato in FAT 16/32 e NTFS.

Formati di file audio riproducibili MUSIC	Formati di file video riproducibiliVIDEO	Formati di file di foto riproducibili PHOTO
MP3 (.mp3) *1 WMA (.wma) *2 AAC (.aac/.m4a) WAV (.wav) *3 FLAC (.flac) *3 ALAC (.m4a) *3	MKV con H.264 (.mkv) MPEG PS (.mpeg/ .mpg) MPEG TS (.ts) MPEG-4 (.mp4) VOB (.vob) AVI (.avi) ASF (.asf) WMV (.wmv) *4	JPEG (.jpeg/.jpg) GIF (.gif) PNG (.png)

1 Freqenza di campionamento entro 32-48 kHz (stereo) e bitrate entro 8-320 kbps
2 Freqenza di campionamento entro 32-48 kHz (stereo) e bitrate entro 32-192 kbps
3 Freqenza di campionamento fino a 192 kHz/24 bit (LPCM/stereo)
4 WMV9 (risoluzione massima: 1920 x 1080)

Note

• A seconda dei codec o dei metodi utilizzati per la creazione di un file, non è garantita la riproduzione di tale fileanche se è elencato nella tabella riportata sopra.
• Non è garantita la riproduzione di tutti i file presenti su disco, dispositivo di archivazione USB e rete.
• Non è possibile riproduire un file protetto da copyright.
• Quando si utilizes DLNA, è necessario che il file rispetti i requisiti del server DLNA.

Informazioni sulla gestione della regione per video Blu-ray Disc/DVD.

• Ilettori video e i dischi Blu-ray/DVD sono muniti di codici regionali che impongono le regioni in cui un disco può essere riproduzione. Verificare il codice regionale sul pannello posteriore dellettore.
• Per un Blu-ray Disc, il disco può essere riproduzione su quellolettore con lo stesso codice regionale o con il codiceregionale“ABC”.
• Per un disco DVD, il disco può essere riprodotto su quellolettore con lo stesso codice regionale o con il codiceregionale“ALL”.

Informazioni sulla gestione della regione
Destinazione	BD video	DVD-Video
Stati Uniti e Canada	Codiceregionale“A”o“ABC”	Codiceregionale“1”o“ALL”
Europa	Codiceregionale“B”o“ABC”	Codiceregionale“2”o“ALL”
Asia e Corea	Codiceregionale“A”o“ABC”	Codiceregionale“3”o“ALL”
Centro e Sud America	Codiceregionale“A”o“ABC”	Codiceregionale“4”o“ALL”
Destinazione	BD video	DVD-Video
Australia	Codiceregionale "B" o "ABC" A B C D E F G H I J K L M N O
Russia	Codiceregionale "C" o "ABC" A B C D E F G H I J K L M N O
Cina	Codiceregionale "C" o "ABC" A B C D E F G H I J K L M N O

Note

• Le operazioni e le funzioni relative a Blu-ray Disc/DVD video sono essere diverse nelle spiegazioni riportate in quello manuale e alcune di esse posso sono essere vietate a causa delle impostazioni del produttore del disco.
• Se durante la riproduzione di un disco vengono visualizzate una schermata di menu o struzioni operative, seguire la procedura di funzionamento visualizzata.
• A seconda del disco, la riproduzione di alcuni dischi potrebbe non essere possibile.
• Finalizzare tutti i supporti di registrazione che vengono riprodotti in quellolettore.
• Per "Finalizzazione" si intende il processo di registrazione di un disco registrato in modo tale da essere riproducibileancheinaltierlettori/registratorioltre che in quellolettore. Solo i dischi finalizzati possono essere riprodotti in quellolettore. (Illettore nonhauna propria funzione perfinalizzaredischi).

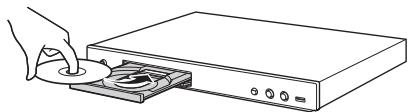

Caricamento di un disco

• Inserire il disco con l'etichetta rivolta verso l'alto.
• Nel caso di un disco registrato su entrambi i lati, girare verso il basso il lato da riproduire.

Note

-La riproduzione puo cominciare automaticamente a seconda del disco e delle impostazioni dellettore.
- A seconda del disco, potrebbe apparire prima il menu.
- Il tempo necessario per caricare il disco può variarare a seconda del disco.

Precauzioni per i dischi

Fare attenzione ai graffiti e alla polvere

• I dischi Blu-ray, DVD e CD sono sensibili alla polvere, alle impronte digitali e soprattutto ai graffiti. Un disco grafiato potrebbe non essere riproducibile. Maneggiare i dischi con cura e conservarli in un luogo sicuro.

Conservazione appropriata dei dischi

Collocare il disco al centro della sua custodia e conservare la custodia e il disco in posizione verticale.
Evitare di conservare i dischi in luoghi esposti alla luce solare diretta, vicino ad apprecchiature di riscaldamento o in luoghi molto umidi.
Non fare cadere i dischi, né sottomorli a forti vibrazioni o colpi.
Evitare di conservare i dischi in luoghi molto polverosi o molto umidi.

Precauzioni di utilizzo

• Se la superficie è sporca, pulirla delicatamente con un panno morbido e inumidito (solo con acqua). Quando si puliscono i dischi, muovere il panno sempre dal foro centrale verso il bordo esterno.
  Nonutilizzare spray detergenti per dischi, benzene, solventa, liquididi di prevenzione per l'elettricità statica o altri solventi.

• Non toccare la superficie.

• Non attaccare carta o etichette adesive al disco.
• Se la superficie di riproduzione di un disco è sporca o graffiata, illettore più ritenere il disco incompatibile e quando espellerlo oppure più non riproduire correttamente il disco. Eliminare qualsiasi traccia di sporco alla superficie di riproduzione con un panno morbido.

Pulizia della lente del pickup

• Non utilizzato mai i dischi di pulizia disponibili in commercio. L'uso di quosti dischi cui sono danneggiare la lente.
• Rivolgersi al più vicino centro di assistenza Yamaha autorizzato per la pulizia della lente.

Tecnologia Cinavia

• La Tecnologia Cinavia fa parte del sistema di protezione dei contenuti di cui è dotato quellolettore Blu-ray Disc.

Nota

• É possible che la riproduzione venga interrotta o che l'audio sia temporaneamente disattivato e che illettore Blu-ray Disc visualizzi i seguenti messaggi, qualora si cercchi di riproduire una copia non autorizzata di contentuti protetti alla Tecnologia Cinavia.

Questi messaggi sono visualizzati soltanto in inglese.

Riproduzione bloccata. Il contento eseguito è protetto da Cinavia® e se ne vieta la riproduzione su quello disposativo. Per ulteriori informazioni, recarsi all'indirizzo http://www.cinavia.com. Codice messaggio 1.

Uscita audio temporaneamente disattivata. Non regolare il volume di riproduzione. Il contentuto eseguito è protetto da Cinavia® e se ne vieta la riproduzione su quello dispositivo.

Per ulteriori informazioni, recarsi all'indirizzo http://www.cinavia.com. Codice messaggio 3.

Avviso Cinavia

Questo prodotto utilizza la technologia Cinavia per limitare l'uso di copie non autorizzate di video e film in commercio e relative colonne sonore. Quando si identifica un uso vietato di una copia non autorizzata, un messaggio appeare e la riproduzione o masterizzazione si interrompe. Per ulteri informazioni sulla technologia Cinavia consultare il Centro informazioni consumatori online all'indirizzo

http://www.cinavia.com. Per richiedere ulteriori informazioni su Cinavia per posta, INViare una cartolina con il proprio indirizzo a: Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA.

Comandi e funzioni

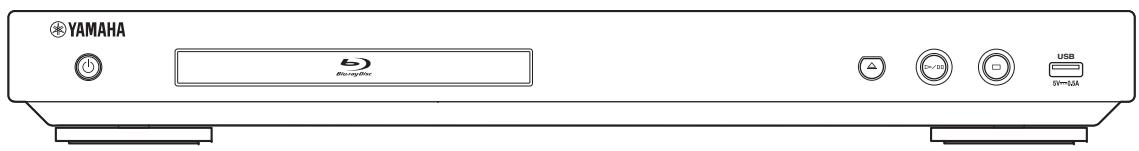

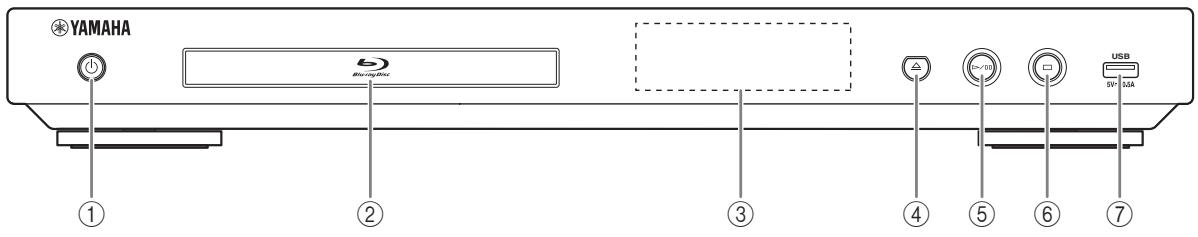

Pannello anteriore

① (On/Standby)

Attiva illettore/lo imposta in modalità Standby.

Tenere premuto sul pannello anteriore per più di

5 secondi per ripristinare illettore (ripristinoistema).

② Coperchio del vassoio del disco
③ Display del pannello anteriore

visualità diverse informazioni sullo stato di funzionamento dellettore.

(4) (Estraij)

Apre/chiude il vassoio del disco.

(5) (Riproduzione/Pausa)

Avvia o mette in pausa la riproduzione.

(6) (Arresto)

Arresta la coproduzione.

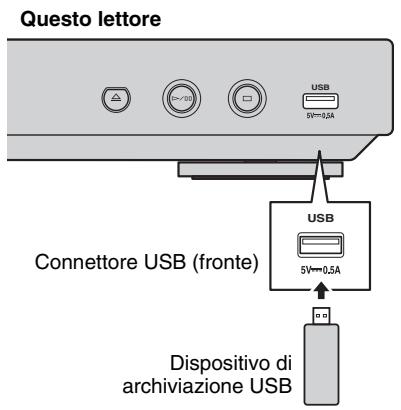

⑦ Connettore USB (p. 14)

Note

Rimuovere la pellicola protettiva dal pannello anteriore prima di utilizzato illettore.
- Per pulire il pannello anteriore, utilizzare un panno morbido asciutto per non graffiare il dispositivo.

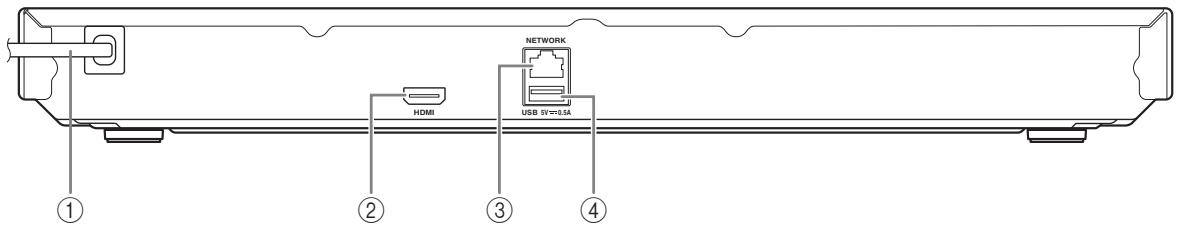

Pannello posteriore

① Cavo di alimentazione

Non collegare il cavo di alimentazione alla presa CA fino a quando non sono stati completati tutti gli altri collegamenti.

② HDMI (p. 10)

• viene visualizzato nell'angolo in alto a sinistra dello schermo quando il tasting premuto non è disponibile.

① Trasmettitore a infrarossi: Fa uscire il segnale a infrarossi. Puntare esta finestra versus il sensore del telecomando (p. 9).
② 心: Attiva illettore o lo imposta in modalità Standby.
③ ▲: Apre/chiude il vassoio del disco.
④ MIRACAST: Avvia Miracast (p. 19).
⑤ PIP BD: Attiva/disattiva la funzione Picture in Picture (p. 23). Quando esta funzione è disponibile, viene visualizzato il Segno PIP (Pip) sullo schermo. É inoltre possibile selezionare questa你可以 dal menu a schermo (p. 20).

Nota

• Il Segno PIP è disponibile solo se Segno PIP è impostato su Acceso (p. 28).

⑥ 2ND AUDIO BD: Seleziona l'audio secondario di Picture in Picture (p. 23) o commenti sonori. Quando esta funzione è disponibile, viene visualizzato il Simbolo audio secondario (☑) sullo schermo (p. 31). É inoltre possibile selezionare Questa你可以 dal menu a schermo (p. 20).

Nota

• Il Simbolo audio secondario è disponibile solo se Simbolo audio secondario è impostato su Acceso (p. 28).

⑦ HOME: Visualizza la schermata del menu HOME (p. 16).

⑧ TOP MENU BD DVD: Visualizza la schermata del menu principale, se il disco contiene un menu. Selezionare laoice desiderata con / / e ENTER.

Nota

• A seconda del disco le operazioni specifiche potrebbero essere diverse.Seguire le istruzioni di agli schermata di menu.

Tasti cursore ( / / ) : Spostano la selezione nella schermata del menu.
ENTER: Seleziona il menu/la voce selezionata.
⑩ RETURN: Torna al menu o alla schermata precedente ecc.
⑪ Tasti colore BD: Utilizzare quosti tasti in base alle istruzioni a schermo.

ZOOM DVD VIDEO PHOTO: Ingrandisce/ rimpicciolisce. A agli pressione del tasto le dimensioni dello schermo cambiano (ingrandimento/ rimpicciolimento: 3 fasi ognuna).

PROGRAM DVD CD: Imposta l'ordine di riproduzione (p. 22). É possible impostare sono a 15 trace (per un disco audio) o titoli/capitoli (DVD video).

SHUFFLE DVD CD VIDEO MUSIC PHOTO: Seleziona la modalità di riproduzione shuffle (p. 20) REPEAT

ED DVD CD VIDEO MUSIC PHOTO: Modifica la modalità di ripetizione. Ad agli pressione del tasting la modalità di ripetizione cambia, come indicate qui di seguito.

:Ripete il titolo attualmente riprodotto.
CH:Ripete il capitolo attualmente riproduotto.
:Ripete la cartella attualmente riprodotta.
[All]:Ripete toutes le trace/i file nel disco.
: Ripete la traccia/il file attualmente riprodotti.

⑫ STATUS: Visualizza le informazioni di riproduzione (p. 21).

13 Tasti di lavoro

:Arresta la riproduzione.

:Mette in pausa la riproduzione.

:Riproducesicontenuit.

: Salta all'indietro/in avanti.

Ricerca all'indietro/in avanti. A agli pressione del tasto la velocità di ricerca cambia (ricerca all'indietro/ in avanti: 5 fasi ognuna). Premere per riprendere la riproduzione normale.

PHOTO : Modifica la velocità di uno slide show (più lento/più veloce: 3 fasi).

Tasti numerici: Immettono numeroi oppure, durante la riproduzione, consentono il salto alla traccia/ capitolo correspondente al numero significato. I tasti potrebbero non essere disponibili a seconda del tipo di disco e delle condizioni di riproduzione.
15 SUBTITLE BD DVD VIDEO: Modifica le lingue dei sottotitoli (p. 39), se disponibili è inoltre possibile selezionareQLa sua dovemalu schermo (p.20).
16 AUDIO BD DVD: Modifica la lingua o il formato dell'audio. É inoltre possibile selezionare questa você dal menu a schermo (p. 20).
17 POP-UP/MENU BD DVD : Visualizza il menu pop-up. I contentuti del menu visualizzato variano a seconda del disco. Per dettagli sul metodo di visualizzazione del menu pop-up e sul suo funzionamento, consultare il manuale del disco. La schermata del menu principale potrebbe essere visualizzata premendo POP-UP/MENU a seconda del DVD.
18 ON SCREEN: Visualizza il menu a schermo (p. 20).
19 SEARCH BD DVD CD VIDEO MUSIC: Salta a un punto specifico durante la riproduzione. Per dettagli su esta funzione, consultare la sezione "Uso della ricerca" (p. 22). É inoltre possibile selezionare但这a voce dal menu di stato (p. 21).
20 CLEAR: Cancella il numero immesso o la sua impostata.

Caricamento delle batterie nel telecomando

Note

• Sostituire entrambé le batterie quando il Campo operativo del telecomando diminuisce.
• Utilizzare batterie AAA, R03, UM-4.
• Assicurarsi che la polarità sa corretta. Vedere l'illustrazione all'interno del vano batterie.
• Se il telecomando non verrà utilizzato per lungo tempo, rimuovere le batterie.
• Non usare batterie vecchie insieme a batterie nuove.
• Non usare assieme tipi differenti di batterie (per esempio batterie alcaline e batterie al manganese). Leggere attentamente la confezione, dato che le batterie suddette, benché differenti, possono avere forme e colori identici.
• In caso di perdita delle batterie, gettarle immediatamente. Evitare di toccare il materiale fuoriuscito e non lasciarlo venire a contatto con gli indumenti ecc. Pulire accuratamente il vano prima di installare delle batterie nuove.
• Non gettare le batterie tra i normali rifiuti domestici; smaltire le batterie in accordo con le regolamentozioni locali.
• Tenere le batterie fuori alla portata dei bambini. Se la batteriaiene ingerita, consultare immediamente un medico.
• Se si preveve di non utilizzato il telecomando per lunghi periodi di tempo, rimuovere le batterie dal telecomando.
• Non ricaricare o smontare le batterie in dotazione.

Campo operativo approssimativo del telecomando

Collegamenti audio/video

Effettuare i collegamenti audio/video a seconda dell'apparecchiatura che si desidera utilizzato.

Suggerimenti

• Vedere pagina 32 per informazioni sui formati di uscita audio/video.
• Preparare per i collegamenti i cavi disponibili in commercio. Il tipo e il numero di cavi necessari variano a seconda dell'apparecchiatura da collegare.

Riproduzione audio/video mediante TV e ricevitore AV

Consultare "Collegamento a un TV via ricevitore AV" (p. 11)

Riproduzione audio/video utilizzato solo il TV

Consultare "Collegamento diretto a un TV" (p. 11)

Informazioni su HDMI

É possiblè apprezzare immagini e suoni digitali di elevata qualità tramite il terminale HDMI utilizzando cavi HIGH SPEED HDMI (disponibili in commercio) con il logo HDMI (come migliorato sul retro della confezione).

Suggerimenti

• Per informazioni sulla funzione Controllo HDMI, consultare la sezione "Controllo HDMI" (p. 27).
• Per modificare la modalità di uscita audio del terminale HDMI, configurare "HDMI" (p. 31) in Impostazione Audio.

■ Collegamento a un TV via ricevitore AV

Collegare illettore al ricevitore AV e quest'ultimo al TV tramite cavi HDMI.

Per dettagli relativi al collegamento dei diffusori

consultare i manuale di istruzioni in dotazione con il

ricevitore AV e i diffusori.

Attenzione!

Non collegare il cavo di alimentazione di questolettore fino a quando non sono stati completati tutti gli altri collegamenti.

Questolettore

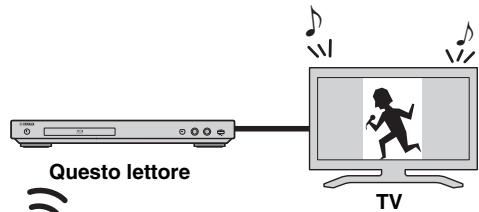

■ Collegamento diretto a un TV

Collegare illettore al TV con un cavo HDMI.

Attenzione!

Non collegare il cavo di alimentazione di questolettore fino a quando non sono stati completati tutti gli altri collegamenti.

Questolettore

Collegamento di rete

Collegando illettore alla rete (wireless o cablata), è possibile utilizzare le seguenti funzioni:

Riproduzione dei contenuti da server DLNA (PC o NAS) (p. 16)
Riproduzione di contentuti da vari servizi di rete (p. 18)
Riproduzione di dischi compatibili BD-Live (p. 22)
- Controllo remoto dellettore da disposittivi mobili (AV CONTROLLER) (p. 19)

Note

• Perutilizzare i servizi di rete o la funzione BD-Live, è necessaria una connessione Internet a banda larga.
• Consultare il manuale d'istruzioni del disposito dal momento che l'apparecchio collegato e il metodo di connessione possono differire a seconda del proprio ambiente di rete.
• Utilizzare un cavo/router di rete che supporti 10BASE-T/100BASE-TX.

Suggerimento

• Se si utilizes un router che supporta DHCP, non è necessario configurare una impostazione di rete per quellolettore in quanti i parametri di rete (come l'indirizzo IP) verranno assegnati automaticamente. è necessario configurare le impostazioni di rete soltanto se il router non supporta DHCP o se si desidera configuraremanualmente le impostazioni (p. 28).

Collegamento wireless

Utilizzando la funzione wireless dellettore è possibile connetterlo alla rete sulla fili (router). Perutilizzare la funzione Wi-Fi, consultare "Impostazione connessione wireless" (p. 15) e configurare le relative impostazioni.

Collegamento cablato

Collegare illettore alla rete (router) mediante un cavo di rete schermato STP (Shielded Twisted Pair).

Questolettore

Impostazione del server DLNA

DLNA consente di condividere contentuti multimediali (come video, musica e foto) memorizzati sul server DLNA (PC or NAS) connesso alla rete e di riproduurli sullettore.

Inoltre, è possibile utilizzare un dispositivo mobile come uno smartphone o un tablet come controller wireless per comandare illettore via rete.

Perutilizzarele funzioni DLNA, configurare il server DLNA in modo segunte una volta effettuati i collegamenti di rete (p.12).

Note

• Perutilizzare le funzioni DLNA, tutti i dispositivi devono essere collegati alla stessa rete.
• PerutilizzareunNAScomeseverDLNA,ilNASdevesserecompatible.

Impostazione della condivisione di contentuti su server DLNA

Per riproduire contenuti multimediali presenti sul server DLNA (PC o NAS), è prima necessario configurare le impostazioni di condivizione multimediae sul software installato sul server DLNA.

Suggerimento

• Per informazioni su come impostare il server DLNA o sui formati di file supportati dal server, consultare il manuale d'istruzioni del server e del relative software.

1 Accendere il server DLNA (PC o NAS) e illettore.
2 Se si utilizes il PC come server DLNA, assicurarsi che vi sia installato un software di server DLNA come per esempio Windows Media Player 12.
3 Sul server DLNA, abilitare la condivione multimedia e consentirla verso quellolettore. Ora l'impostazione del server DLNA è stata completata. Per apprezza i contenuti del server DLNA su quellolettore, selezionare un server DLNA e il file multimedia dal menu HOME (p. 16).

Utilizzato un disposativo mobile come controller multimediae

Se si possie de un dispositivo mobile (como uno smartphone o un tablet) che supporta la funzione Digital Media Controller (DMC), è possible controllare illettore via rete dallo smartphone o tablet.

Suggerimenti

• Per consentire al dispositosivo mobile di controllare quellolettore,impostareControlloDMC(p.29)nel menu SETUP su Attivare (opzione predefinita).
• Per verificare se il proprio dispositivo mobile supporta la funzione DMC, consultare il manuale d'istruzioni del dispositivo e del relativo software.

Collegamento USB

Collegando un dispositivo di archivazione USB al connettore USB sul pannello anterio o posteriori dellettore, è possibile riproduire i file multimediali memorizzati sul dispositivo di archivazione USB (p. 16).

Note

• Yamaha non può garantire che tutte le marche di dispositivi di archivazione USB funzionino correttamente con illettore.
• Collegare un dispositivo di archivazione USB a uno dei connettori USB (fronte/retro) dellettore quando si utilizes la funizione BD-Live (p. 23).

Impostazioni iniziali

Impostazione mediante Installazione rapida

Installazione rapida consente l'agevole impostazione di lingua, risoluzione e rapporto di aspetto dello schermo. La schermata di Installazione rapida viene visualizzata quando illettore viene attivato per la prima volta dopo l'acquisto. É possibile eseguire la stessa impostazione dal menu SETUP menu → Sistema → Installazione rapida.

1 Quando viene visualizzata la schermata Installazione rapida, premere ENTER per avviare Installazione rapida.

2 Impostare la lingua, la risoluzione e il rapporto di aspetto dello schermo attenendosi ai messaggi visualizzati sullo schermo.

Nota

• Se non appara alcuna imagine dopo il completamento dell'Installazione rapida, consultare la sezione "Risoluzione dei problemi" (p. 36).

Impostazione connessione wireless

Per collegare illettore alla rete (router) nella, seguire la procedura indicata di seguito.

Se il router (punto di accesso) supporta la funzione WPS (Impostazione Wi-Fi protetta), è possibile utilizzare il metodo d'impostazione automatica per collegare il router sulla dover immettre manually le informazioni di rete come per esempio l'SSID.

1 Premere HOME per visualizzare la schermata del menu HOME.
2 Selezionare SETUP Impostazione Generale Rete Impostazione connessione Wireless.

3 Premere /> per selezionare Si, quindi premere ENTER.

4 Premere / per selezionare uno dei seguenti metodi d'impostazione, quando premere ENTER.

Ricerca: Selezionare questa opzione per cercare le reti wireless disponibili. Una volta apparso l'elenco delle reti, selezionare l'SSID a cui si desidera connettersi e immettere la password.

Manuale: Selezionare questa opzione per immettere manualmente le informazioni di rete come per esempio l'SSID.

Auto: Selezionare questa opzione per utilizzare la funzione WPS. Selezionare il metod PBC (Push Button Configuration) oppure PIN code e seguire i messaggi a schermo.

Note

• Per dettagli su come utilizzato il router (punto di accesso), consultare il relative manuale di istruzioni.
• Se WPS non funziona, selezionare "Ricerca" o "Manuale" per configurare le impostazioni di collegamento wireless.
• I dispositivi che utilizzato una banda di frequenza 2,4 GHz, come fornì a microonde, dispositivi Bluetooth o dispositivi cordless digitali, sostono interrompere la comunità. Allontanare illettore da tali dispositivi oppure spegnerli.
• La velocità di connessione della rete wireless dipende dall'ambiente di rete (tipodi router, distanza tra il router e illettore, luogo d'installazione ecc.). Nel caso la riproduzione audio o video venga interrotta, spostare illettore più vicino al router o cancellare l'orientamento dellettore o dell'antenna del router.

Menu HOME

Il menu HOME consente di eseguire le seguenti operazioni di base con illettore.

• Sfogliare e riproduire file multimediali su vari dischi, dispositivi di archivazione USB e server DLNA (PC o NAS).
  Accedere a vari dispositivi di rete (p. 18)
• Visualizzare il menu SETUP. (p. 24)

Suggerimenti

• Per dettagli sui dischi e formati riproducibili, consultare pagina 3.
• Per riproduire sullettore conteni i conteni multimediali del lettuce, l'impostazione di condivione multimedia (p. 13) sul server deve essere configurata.

Riproduzione di Foto/music/a/video

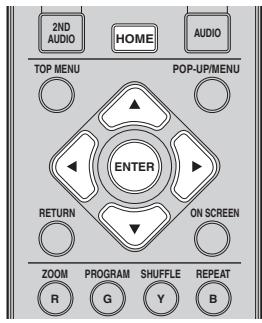

Funzionamento di base

/ / : Sposta la selezione.
: Torna alla cartella precedente.

HOME: Passa alla/esce alla schermata del menu HOME.

ENTER: Conferma la cartella/file.

Operazioni comuni per la riproduzione dei file in una cartella selezionata

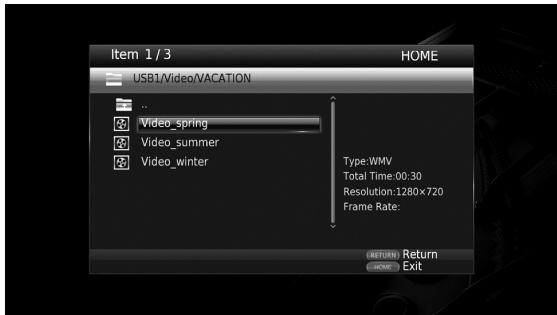

Eaggio: Sezione del file di un filmato su un dispositivo di archivazione USB

Nota

• Arrestare la riproduzione del video prima di portarsi alla schermata del menu HOME.

1 Premere HOME per passare alla schermata del menu HOME.

2 Premere / per selezionare la voce che contiene il file che si desidera riproduire, quando premere ENTER.

Nota

• Se il server DLNA non apparae in elenco, verificare che il server sia acceso e selezionare Ricerca DLNA per aggiornare l'elenco.

3 Selezionare la cartella Foto, Musica, Video o AVCHD che si desidera riproduire, quando premere ENTER. Per tornare alla cartella precedente, premere RETURN o selezionare

Nota

• Tenere presente che nella fase successiva verrà visualizzato solo il tipo di file selezionato in但这a fase. Ad esempio, se in questa fase si selezione la cartella Foto, da ora in poi verranno visualizzati solo file diATO.

4 Selezionare la cartella contente il file che si desidera riproduire.

5 Selezionare il file che si desidera riproduire, quando premere ENTER.

Quando viene selezionato un file video, parte la riproduzione.

Quando viene selezionato un file musicale, viene visualizzata la schermata di stato e quando parte la riproduzione.

Quando viene selezionato un file di fosso, parte uno slide show (presentazione tipo diapositive).

Suggerimento

• Per godersi lo slide show con una baseusicale, premere HOME per tornare alla schermata del menu HOME perché viene riprodotta la musica e selezionare il file di Foto.

Nota

• Il file visualizzato potrebbe non essere riproduotto a seconda del contentuto.

Operazioni per la visualizzazione delle fotto

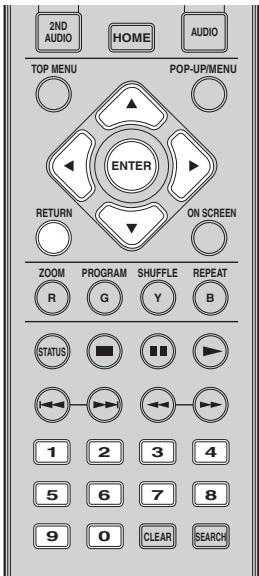

Durante la visualizzazione delle foto, i tasti sul telecomando funzionano come indicato qui di seguito.

: Arresta lo slide show e torna al browser dei file.

: Mette in pausa lo slide show.

Passa alla fotosuccessiva.

Passa alla fotoprecidente.

: Acceleral o slide show in 3 fasi.

: Rallenta lo slide show in 3 fasi.

: Capovolge una foto.

: Riflette una Foto.

: Ruota una foto in senso antiorario.

: Ruota una foto in senso orario.

ZOOM: Ingrandisce/rimpicciolisce una foto

(ingrandimento/rimpicciolimento: 3 fasi ognuna).

/ / : Esegue una panoramicica in modalità zoom quando una fotte è più grande dello schermo.

Uso dei servizi di rete

Épossible riproduire fotoutilizzando i seguenti servizi di rete.

• Picasa Web Albums

Note

• L'accesso ai contenuti offerti da terzi richiede una connessione Internet ad alta velocità ed eventualmente la registrazione di un account e di un abbonamento a pagamento.
• I servizi di contentuti di terzi possono subire modifiche, sospensioni, interruzioni o dismissioni in qualsiamentiamento alla preavviso. Yamaha non si assume alcuna responsabilità in merito.
• Alcuni contenuti potrebbero essere disponibili solamente per determinati paesi e presentati in determinate lingue.
• Yamaha non dichiara né garantisce che i servizi di contenuti continueranno a essere forniti o disponibili per un determinato periodo di tempo e nega qualunque garanzia, esplicità o implicita, in tal sensationo.

1 Premere HOME per passare alla schermata del menu HOME.
2 Premere / per selezionare Servizi di rete, quando premere ENTER.

3 Premere / / / per selezionare il servizio di rete desiderato, quando premere ENTER.
4 Premere / / / per selezionare una voce, quando premere ENTER per confermare la selezione (o avviare la riproduzione).

Suggerimento

• Per uscire da un servizio di rete, premere HOME.

Nota

• Le procedure di funzionamento successive al passaggio 4 variano a seconda delle voci di menu offerte da ciascun servizio.

Informazioni su Picasa™ Web Album

Picasa Web Album è un servizio di rete che consente di condividere foto con amici e parenti o di esplorare foto pubbliche.

Per ulteriori informazioni visitare il sitopicasaweb.google.com.

Picasa. Web Albums

Picasa e il logo Picasa sono marchi di fabbrica di Google. Inc.

Visualizzare Foto e video dello smartphone sullo schermo TV (Miracast™)

Miracast è una soluzione per visualizzare in maniera fluida video tra dispositivi sulla bisogno di cavi o connessione di retetramite un punto di accesso (Wi-Fi Direct). É possibile visualizzare immagini da un dispositivo compatibile Miracast (smartphone ecc.) sullo schermo del TV collegato allettore.

Note

• Per verificare se il proprio dispositivo è conforme Miracast, consultare il relative manuale.
• Quando Miracast é abilitato sullettore, le autres funzioni di rete (come per esempio DLNA) non sono disponibili.

Dispositivo compatible Miracast (smartphone ecc.)

1 Premere MIRACAST.
2 Utilizzare lo smartphone entro 60 secondi per abilitare Miracast e selezionare quellolettore come il dispositorio a cui connettersi.

Per dettagli su come utilizzato lo smartphone, consultare il relative manuale di istruzioni.

3 Per uscire da Miracast, premere MIRACAST.

Suggerimento

• Per uscire da Miracast èanche possibile premere HOME oppure RETURN.

A seconda dell'ambiente, si possono verificare interruzioni audio/video o è possible che appaiano disturbi sullo schermo TV. In tal caso, atteneri alle seguenti istruzioni.

• Avvicinare il dispositivo Miracast a quellolettore.
• Spegnere altri dispositivi wireless non in uso.
• Allontanare il dispositivo Miracast e quellolettore da fornì microonde, dispositivi Bluetooth o altri dispositivi wireless.

Controllo remoto dellettore da dispositivi mobili (AV CONTROLLER)

L'application "AV CONTROLLER" consente a un dispositivo mobile di comandare da remoto illettore.

AV CONTROLLER

• É possible controllare le funzioni base di unlettore Yamaha Blu-ray Disc^TM come riproduzione, pausa, salto, alimentazione e navigazione con il cursore.
• L'applicatione "AV CONTROLLER" è disponible in varie lingue.
• Per maggiori informazioni su "AV CONTROLLER", visitare il site web Yamaha.

Funzionamento di riproduzione avanzata

Questo capitolo spiega la modalità di riproduzione dei dischi Blu-ray Disc disponibili in commercio, dei DVD, dei CD, nonché dei dischi registrati DVD-RW/R.

Nota

• Per il funzionamento della riproduzione di base, vedere pagina 7.

- Menu a schermo (On Screen)

Per visualizzare il menu a scherno, premere ON SCREEN. Successivement, premere / / per selezionare una voce, quando premere ENTER per attivare la funzione desiderata.

Il menu a schermo contiene le seguenti loro.

Titolo BD DVD VIDEO:Mostra il numero del titolo.
attualmente riprodotto.E possibile passare al titolo
desiderato selezionandolo da esta voce.

Capitolo BD DVD VIDEO: Mostra il numero del capitolo attualmente riprodotto. É possible passare al capitolo desiderato selezionandolo da esta当之.

Brano/File CDVIDEO MUSIC PHOTO:Mostra il numero di traccia/file attualmente riproduotto. E possibile passare alla traccia/al file desiderato selezionandolo da esta voce.

Tempo BD DVD CD VIDEO MUSIC: Mostra il tempo di riproduzione. Selezionare il tipo di visualizzazione desiderata scegliendo tra le opzioni seguenti:

• Tempo di riproduzione trascorso del titolo, capitolo, disco, traccia o file
• Tempo di riproduzione rimanente del titolo, capitolo, disco, traccia o file

Modalità/Modalità di riproduzione

DVD CD VIDEO MUSIC PHOTO: Mostra la riproduzione attuale. è possibile selezionare la modalità di riproduzione scegliendo tra le opzioni seguenti:

CD

• Normale: Riproduzione normale.
• Shuffle: Riproduzione casualeenza ripetizione.
• Casuale: Riproduzione casuale con ripetizione.

DVD

• Normale
• Shuffle CH (capitolo)
• Shuffle TT (titolo)
  Shuffle All
• Random CH (capitolo)
• Random TT (titolo)
• Random All

VIDEO

MUSIC


• Normale
• Shuffle F (cartella)
  Casuale F (cartella)

Audio BD DVD VIDEO: Mostra la lingua/segnale audio del Blu-ray Disc/DVD attualmente selezionato. É possibile selezionare il tipo di audio desiderato.

Angolo BD DVD: Mostra il numero di angolazione attualmente selezionato. Se il video è registrato in più angolazioni, è possibile modificare l'angolazione.

Sottotitolo BD DVD VIDEO: Mostra la lingua dei sottotitoliactually selezionata quando sono disponibili i sottotitoli.

Stile sottotitolo BD: Mostra lo stile dei sottotitoli attualmente selezionato. Questa funzione è disponibile solo per sottotitoli di file video esterni. É possibile selezionale lo stile di testo dei sottotitoli desiderato.

Bitrate BD DVD CD VIDEO MUSIC: Mostra il bitrate del segnale audio/video.

Secondo Video BD: Attiva/disattiva il PIP (p. 7).

Secondo Audio BD: Attiva/disattiva l'audio secondario (p. 7).

Ricerca Instantanea

BD DVD CD VIDEO MUSIC:Salta 30 secondi.

Replay Instantaneo

BD DVD CD VIDEO MUSIC: Ripete il contentuto degli ultimi 10 secondi riprodotti.

Selezione CC

BD DVD VIDEO : Imposta i sottotitoli visualizzati.

Slide Show PHOTO :

Mostra la velocità dello slide show. è possibile selezionare la velocità dello slide show tra Lento/Medio/Veloce.

Transizione PHOTO: Mostra il modo in cui una fot Vienna visualizzata sullo schermo. É possibile selezionare il tipo di transizione.

■ Menu di stato

Mostra varie impostazioni, quali l'impostazione dei sottotitoli, dell'angolazione e il numero di titolo/capitolo/ traccia in corso di riproduzione. Per visualizzare il menu di stato, premere STATUS. Il menu di stato contiene i seguenti menu.

BD DVDVIDEO

Esempio: Le icone durante la riproduzione di un Blu-ray Disc

(Stato di riproduzione)
② BDMV (Icona tipo disco/file video)
③ (Numero titolo in riproduzione): É possible saltare a un titolo specifico con il tasto SEARCH (p. 8).
(4) (Numero capitolo in riproduzione): è possibile saltare a un capitolo specifico con il tasto SEARCH (p. 8).
⑤ (Tempo di riproduzione trascorso): è possibile saltare a un punto specifico con il tasto SEARCH (p. 8).
(6) (Modalità di ripetizione): Mostra la modalità di ripetizione attuale (p. 7).
(Audio attualmente selezionato): É possibile modificare la lingua o il formato dell'audio con il tasto AUDIO.
(8) (Sottotitoli attualmente selezionati): É possibile modificare la lingua dei sottotitoli con il tasting SUBTITLE.

DVD CD MUSIC

Esempio: Le icone durante la riproduzione di file musicali

(Stato di riproduzione)
② (Modalità di ripetizione): Mostra la modalità di ripetizione attuale (p. 7).
③ (Icona tipo disco/file musicale)
④ (Imagine) MUSIC: Visualizza l'eventuale imagine contentuta nel file.
⑤ (Numero brano/file in riproduzione): É possibile saltare a una traccia specifica con il tasto SEARCH (p. 8).
(6) (Informazioni) MUSIC: Visualizza le eventuali informazioni musicali cont∉ne nel file.
(7) (Tempo di riproduzione trascorso): É possibile saltare a un punto specifico con il tasto SEARCH (p. 8).
(Barra di avanzamento) MUSIC: Mostra lo stato di avanzamento della canzone corrente.


(Stato di riproduzione)
② (Icona file di Foto)
(Numero di file in visualizzazione)
(4) (Modality di ripetizione): Mostra la modalità di ripetizione attuale (p. 7).
⑤ (Velocità slide show)

Riproduzione programmata

DVD CD

Questa funzione consente di programmare l'ordine di riproduzione delle tracce di un disco audio o dei capitoli di un DVD.

Premere PROGRAMI durante la riproduzione per visualizzare la finestra PROGRAMMA per programmare I'ordine di riproduzione.

É possible programme fino a 15 tracce/capitoli.

Esempio: Programmazione dell'ordine di riproduzione delle traccce di un CD

1 Premere PROGRAM durante la riproduzione.

2 Premere ENTER per programmare l'ordine di riproduzione.

Per i dischi audio, premere / per selezionare la traccia desiderata, quindi premere ENTER.

Per i dischi DVD-VIDEO, selezionare il titolo (indicato con TT) e il capitolo (indicato con CH) desiderato,invece della traccia.

Per cancellare una traccia impostata, selezionare la traccia da cancellare, quando premere CLEAR.

Premere RETURN per annullare la riproduzione programmata.

3 Terminata la programmazione, premere per impostare e avviare la riproduzione programmata.
4 Per annullare la riproduzione programmata, arrestare completamente la riproduzione premendo il tasting.

Uso della ricerca

Questa funzione consente il salute a uno specifico punto durante la riproduzione.

1 Premere SEARCH durante la riproduzione. Viene visualizzata la barra di stato.
2 Premere / / per selezionare una delle voci qui di seguito, quando premere ENTER.

BD DVD:

-Numero titolo (indicato con )
-Numero capitolo (indicato con
- Tempo trascorso del titolo (indicato con pt )
- Tempo trascorso del capitolo (indicato con 1ch )

CD:

-Numero brano (indicato con
- Tempo trascorso della traccia (indicato con TRACK)
- Tempo trascorso del disco (indicato con disc)

VIDEO MUSIC:

-Numero file (indicato con )
- Tempo trascorso del file (indicato con )

PHOTO :

-Numero file (indicato con

3 Premere / o i tasti numerici per impostare/regolare il valore della voce selezionata, quindi premere ENTER per saltare al punto specifico.
4 Per chiudere la barra di stato, premere STATUS.

■ Riproduzione di BONUSVIEW™ e BD-Live™

Questolettore supportailefunzioni di riproduzione BONUSVIEW (p.38) (BD-ROM Profilo 1 Versione 1.1) e(p.38)(BD-ROM Profilo2).

Nota

• Le funzioni e il metod di riproduzione variano a seconda del disco. Consultare la guida del disco o il manuale d'uso in dotazione.

■ Uso della funzione Picture in Picture (riproduzione audio/video secondario)

Un BD video che comprende audio e video secondari compatibili con la funzione Picture in Picture può riproduzione simultaneamente con audio e video secondario come video in miniatura nell'angolo.

Video principale
Video secondario

Quando viene visualizzato il Segno PIP (P) o il Simbolo audio secondario (4), premere PIP per attivare o disattivare la funzione Picture in Picture.

Note

• Per ascoltare l'audio secondario, accertarsi che l'impostazione Uscita audio (HDMI) via PCM o Ricodifica (p. 31).
• A seconda del disco, per ascoltare l'audio secondario, potrebbe essere necessario impostare l'audio secondario su Acceso nel menu principale del disco (p. 7).
• L'audio e il video secondario per la funzione Picture In Picture potrebbero essere riprodotti automaticamente ed essere rimossi a seconda del contento. Quindi le aree riproducibili potrebbero essere limitate.

Uso della funzione BD-Live™

1. Impostare la rete (p. 28).

2. Collegare il dispositivo di archivazione USB a quellolettore (p. 14).

I dati BD-Live sono salvati in un dispositivo di archivazione USB collegato a quellolettore. Per utilizzato queste funzioni, collegare un dispositivo di archivazione USB che supporti USB 2.0 High Speed (480 Mbit/s) a uno dei connettori USB (fronte/retro) dellettore perutilizzare il dispositivo di archivazione come Archivio locale.

• L'Archivio locale viene utilizzato come memoria ausiliaria durante la riproduzione del Blu-ray Disc.
• Utilizzato un dispositorio di archivazione USB con almeno 2GB di spazio libero.

• Quando necessario, la cartella BUDAiene create automaticamente nel dispositorio di archivazione USB.

• Se lo spazio di memoria è insufficiente i dati non verranno copiati/scaricati. Cancellare i dati non necessari o utilizzare un nuovo dispositivo di archivazione USB.

• Per il caricamento dei dati (lettura/scrittura) potrebbe essere necessario del tempo.

Note

• Yamaha non può garantire che tutte le marche di dispositivi di archivazione USB funzionino correttamente con illettore.
• Non utilizzato un cavo di prolunga USB quando si collega un dispositorio di archivazione USB al connettore dellettore. L'utilizzo di un cavo di prolunga USB potrebbe impedire il corretto funzionamento dellettore.

3. Riprodurre il disco.

4. Eseguire BD-Live in base alle istruzioni presenti sul disco.

Note

• Non rimuovere il dispositorio di archivazione USB o scollegare il cavo di alimentazione durante il funzionamento di BD-Live.
• Per quanto riguarda il metod di riproduzione dei contenuti di BD-Live ecc., eseguire le operazioni in base alle istruzioni presenti nel manuale del Blu-ray Disc.
• Per usufruire delle funzioni di BD-Live, eseguire la connessione di rete (p. 12) e le impostazioni di rete (p. 28).
• Consultare la sezione "Connessione BD-Live" (p. 29) per l'impostazione dell'accesso limitato ai contenuti BD-Live.
• Il tempo richiesto per scaricare i programmi forniti nel dispositivo di archivazione USB connesso allettore varia a seconda della velocità di connessione a Internet e al volume dati dei programmi.
• I programmi BD-Live forniti tramite Internet potrebbero non essere in grado di visualizzare la connessione a seconda dello stato (aggiornamento) del provider. In tali casi, espellere il disco e riprovare.
• Se la schermata BD-Live non appeare dopo aver selezionato la funzione BD-Live nel menu del Bluray Disc, il dispositivo di archivazione USB potrebbe non ave spazio sufficiente. In tali casi, espellere il disco dallettore, quindi cancellare i dati contenuti nel dispositivo di archivazione USB utilizzando il menu "Formato" nell"Archivio locale" (p. 27).

Menu SETUP

Il Menu SETUPabilita varie impostazioni e regolazioni audio/visive per le funzioni utilizzando il telecomando.

Menu/Menu secondario		Voce	Funzione	Pagina
Impostazione Generale	Sistema	Standby automatico	Attiva/disattiva la funzione di risparmio energetico.	27
		Controllo HDMI	Imposta la ricezione del segnale di lavoro dellettore dal telecomando del proprio TV o del proprio ricevitore AV.	27
		Caricare le impostazioni predefinite	Ripristina tutte le impostazioni ai valori di fabbrica ad eccezione dell'impostazione Sicurezza	27
		Aggiornamento	Esegue l'aggiornamento dellettore.	27
		Notifica aggiornamento	Seleziona se visualizzare o meno il messaggio a schermo quanti illettore rileva nuovo software su Internet.	27
		Archivio locale	Visualizza lo spazio libero sul disposito di archiviazione USB collegato allettore oppure formatta la cartella "BUDA" sul disposito di archiviazione.	27
		Installazione rapida	Imposta lingua, risoluzione, rapporto di aspetto dello schermo.	27
	Lingua	OSD	Seleziona la lingua per l'On Screen Display.	27
		Menu	Imposta la lingua prioritaria per il menu disco.	27
		Audio	Imposta la lingua prioritaria per l'audio.	27
		Sottotitolo	Imposta la lingua prioritaria per i sottotitoli.	27
	Riproduzione	Auto Riproduzione disco	Imposta la riproduzione automatica del disco al momento del suo inserimento nellettore.	28
		Segno Angolo	Imposta la visualizzazione del Segno Angolo quando viene riprodotto un Blu-ray Disc/DVD con angolazioni multiple.	28
		Segno PIP	Imposta la visualizzazione del Segno PIP quando viene riprodotto un Blu-ray Disc/DVD con Picture in Picture.	28
		Simbolo audio secondario	Imposta la visualizzazione del Simbolo audio secondario quando viene riprodotto un Blu-ray Disc/DVD con audio secondario.	28
		Ultimo salvataggio	Imposta illettore in modo da memorizzato la posizione dell'ultima riproduzione di un disco (Blu-ray o DVD-Video) quando è impostato in modalità Standby o si aprire il vassoio del disco.	28
	Sicurezza	Cambiare password	Cambia la password per Parental Control e Codice del paese.	28
		Parental Control	Imposta il Parental Control a seconda dei contenuti del disco.	28
		Codice del paese	Imposta il proprio Codice del paese.	28
	Rete	Impostazione connessione	Imposta un metodo di connessione alla rete.	28
		Informazioni	Visualizza la schermata delle informazioni sulla rete.	28
		Prova connessione	Esegue la prova di connessione alla rete.	28
		Impostazioni IP	Regola l'impostazione IP su Auto/Manuale.	28
		Impostazione Proxy	Regola l'impostazione Proxy.	29
		Controllo Network	Imposta il controllo dei dispositivi collegati tramite Ethernet su Acceso/Spento.	29
		Network Standby	Seleziona se illettore più essere acceso da altri dispositivi di rete.	29
		Controllo DMC	Seleziona se consentire a DMC (Digital Media Controller) compatibili DLNA (p. 13) di controllare illettore.	29
		Connessione BD-Live	Imposta la connessione Internet su PermessoparzialePermesso/Vietato.	29
Impostazione Display	TV	Teleschermo	Imposta il rapposto di aspetto dello schermo del TV collegato e regola l'uscita video.	29
		Risoluzione HDMI	Seleziona la risoluzione di uscita video HDMI.	30
		Sistema TV	Seleziona il Sistema TV tra NTSC/PAL/Multi.	30
		Spazio colorato	Seleziona lo Spazio colore YCbCr 4:4:4/YCbCr 4:2:2/Full RGB/RGB.	30
		HDMI Deep Color	Seleziona l'HDMI Deep Color tra 30 bit/36 bit/48 bit/spento.	30
		HDMI 1080p 24Hz	Attiva/disattiva HDMI 1080p 24Hz.	30
	Video Process	Riduzione del rumore	Imposta il livello di Riduzione del rumore.	30
		Modalità deinterlacciamento	Imposta il metodo di rilevamento del segnale video.	30
	Closed Caption	Attributo CC	Imposta l'aspetto dei sottotitoli per non udenti.	30
		Colore Font Dimensione Font Stile Font Opacità Font Font edge Colore Font edge Colore BG Opacità BG Colore finestra Opacità finestra	Personalità carattere, sfondo e finestra utilizzati per i sottotitoli per non udenti quando Attributo CC è impostato su Custom.	30
Impostazione Audio	Uscita audio	HDMI	Seleziona la modalità di uscita del terminale HDMI tra Bitstream/PCM/Ricodifica/Spento.	31
		DRC	Imposta DRC (Dynamic Range Compression, Compressione di gamma dinamica).	31
Informazioni di sistema			Visualità la versione del software e l'indirizzo MAC (p. 39).	31

Equiviazione dei clienti e clienti in cui il cliente si ha accesso. Esempio di funzionamento del menu SETUP

È necessario richiamare la schermata del menu SETUP per eseguire le regolazioni sullettore. Quella che segue è la spiegazione per il funzionamento di base del menu SETUP.

Esembio: Impostazione Auto Riproduzione disco

Nota

• Non è possibile impostare alcune voci durante la riproduzione. In quello caso, premere per arrestreare completamente la riproduzione prima di iniziare le impostazioni.

1. Visualizzare la schermata del menu SETUP.

Premere HOME, quindi selezionare SETUP per visualizzare la schermata del menu SETUP.

Premere / per selezionare Impostazione

Generale, quindi premere ENTER o .

2. Selezionare un sottomenu.

Premere / per selezionare Riproduzione, quando premere ENTER o il tasting cursore.

Premere / per selezionare Auto Riproduzione disco, quindi premere ENTER o il tastingorsore.

4. Selezionare un'impostazione desiderata.

Premere / per selezionare Acceso o Spento,\ quindi premere ENTER.

Suggerimento

• Per immettere i numero per alcune voci di menu (p.es. le password), utilizzato i tasti numerici.

5. Uscire alla schermata del menu.

Premere per tornare al menu precedente.

Impostazione Generale

Le impostazioni predefinite sono contrassegnate con **.

Sistema

Standby automatico

Attiva/disattiva la funzione di risparmio energetico.

Se è impostato su Acceso, illettore passera alla modalità.
screen saver se non avverranno operazioni per 5 minuti.

Dopodiché, illettore passera alla modalità Standby se non avverranno operazioni per 15 minuti.

Acceso*, Spento

Controllo HDMI

È possibile impostare illettore per ricevere il segnale di commande proveniente da un TV o da un ricevitore AV compatible con la funzione di Controllo HDMI attraverso un cavo HDMI (p. 10).

Acceso, Spento*

Utilizzare la funzione Controllo HDMI

Utilizzando la funzione Controllo HDMI, è possibile far funzionare illettore in modo interattivo con il proprio TV (con il supporto della funzione Controllo HDMI). Se si collega illettore a un TV compatibile con la funzione Controllo HDMI utilizzando un cavo HDMI e impostando Controllo HDMI nel menu SETUP su Acceso (p. 27), è possibile eseguire le funzioni elencate qui di seguito.

• Funzione di selezione automatica dell'ingresso Quando si inizia la riproduzione dellettore, il selettore d'ingresso del TV (e di un ricevitore AV se illettore è collegato al TVtramite ricevitore AV) verrà commutato automaticamente allettore. L'accensione del TV avviene automaticamente a seconda del tipo di apparecchio TV.
• Funzione di disattivazione automatica Se si spegne il TV quando illettore è in modalità di arresto e la schermata del menu SETUP non è visualizzata,anche illettore verrà automaticamente spento.

Note

• La funzione Controllo HDMI potrebbe non funzionare correttamente a seconda del tipo di TV.
• Funzioni diverse rispetto a quale elencate in precedenza potrebbero funzionare a seconda del tipo di TV o di ricevitore AV.
• Per poter rendere disponibile la funzione Controllo HDMI, regolare le impostazioni della funzione Controllo HDMI su TUTTI i componenti (illettore, il TV e il ricevitore AV). Potrebbero essere necessarieanche other operations.
• É possible attivare e disattivare agli funzione in modo independente a seconda del tipo di TV.
• Consultare il manuale di struzioni in dotazione con il TV e/o il ricevitore AV per ulteriori dettagli riguardanti le impostazioni.
• Se attivato, il consumo energetico durante la modalità Standby aumenta a causa della funzione Controllo HDMI.

Caricare le impostazioni predefinite

È possibile azzerare tutte le impostazioni dellettore ai valori di fabbrica ad eccezione dell'impostazione Sicurezza (p. 28). Per dettagli sulle impostazioni predefinite, vedere le pagine 24-31.

Aggiornamento

É possible aggiornare il software manually tramite Archivazione su chiave USB o Rete. Per dettagli sull'aggiornamento del software, consultare la categoria "Aggiornamento del software" (p. 34).

Notifica aggiornamento

É possibile selezionare se visualizzare o meno il messaggio a schermo quando illettore rileva nuovo software su Internet.

Acceso*, Spento

Archivio locale

È possibile visualizzare lo spazio libero sul disposito di archiviazione USB collegato allettore oppure formattare (svuotare) la cartella “BUDA” sul disposito di archiviazione selezionando Formato.

Suggerimento

• Perutilizzare la funzione BD-Live (p.23),collegare un dispositivo di archivazione USB con almeno 2GB di spazio libero a uno dei connettori USB (fronte/retro) dellettore perutilizzare il dispositivo di archivazione come Archivio locale.

Installazione rapida

È possibile selezionare la lingua dell'On Screen Display che rappresenta i messaggi o il menu visualizzati sullo schermo quali il menu SETUP.

English, François, Espanol, Deutsch, Italiano, Svenska, Nederlandse, Polski, Pyszczny, 中文

Menu

É possible impostare la lingua prioritaria per il menu disco.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portoghese, Danese, Svenska, Finlandese, Norvegese, Polski, Pycckni, Coreano, Giapponese, Altro

Audio

È possibile impostare la lingua prioritaria dell'audio per la riproduzione del Blu-ray Disc/DVD. Per dettagli sulle voci di impostazione, videere “Menu” (p. 27).

Sottotitolo

É possible impostare la lingua prioritaria per i sottotitoli.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portoghese, Danese, Svenska, Finlandese, Norvegese, Polski, Pyszczny, Coreano, Giapponese, Altro, Spento

(Le impostazioni predefinite in [Lingua] differiscono a seconda del modello.)

Riproduzione

Auto Riproduzione disco

È possibile attivare/disattivare l'Auto Riproduzione disco. Se è impostato su Acceso, dopo il caricamento avverrà la riproduzione automatica del disco.

Acceso*, Spento

Segno Angolo

Imposta la visualizzazione del Segno Angolo ( ) quando viene riprodotto un Blu-ray Disc/DVD con angolazioni multiple.

Acceso*, Spento

Segno PIP

É possible impostare la visualizzazione del Segno PIP (pp) quando viene riproduzione un Blu-ray Disc con la funizione Picture in Picture (p. 23).

Acceso*, Spento

Simbolo audio secondario

É possible impostare la visualizzazione del Simbolo audio secondario (☑) quando viene riprodotto un Blur ray Disc con audio secondario.

Acceso*, Spento

Ultimo salvataggio

È possibile impostare illettore in modo da memorizzare la posizione dell'ultima riproduzione di un disco (Blu-ray Disc o DVD Video) quando è impostato in modalità Standby o si apree il vassoio del disco.

Acceso*, Spento

Nota

• Alcuni dischi non sono compatibili con questa funzione.

Sicurezza

Cambiare password

È possibile impostare la password per modificare il livello di Parental Control e il Codice del paese. Consultare la sezione “Parental Control” (p. 28) e “Codice del paese” (p. 28).

Note

-La password predefinita e 0000.
- Se si dimentica la password, consultare "Risoluzione dei problemi" (p. 35) e portare tutte le impostazioni di Sicurezza sui valori predefiniti.

Parental Control

In alcuni dischi Blu-ray Disc/DVD, è impostato un livello di controllo per la visione del disco in base all'ètà dello spettatore. É possibile impostare il Parental Control molto sullo schermo a seconda dei contenuti del disco. La password (vedere "Cambiare password" a p. 28) va immessa prima di impostare i livelli del Parental Control. Dopo aver impostato il Parental Control, se viene riproduotto un disco che presenta un livello di Parental Control maggiore rispetto al livello corrente, oppure se si considera modificare il livello del Parental Control, verrà visualizzata una finestra di dialogo a compara che richiedera l'immissione della password.

Spento*, 1-8

Codice del paese

È possibile impostare il Codice del paese in cui si vivo. La password (vedere “Cambiare password” a p. 28) va immessa prima di impostare il Codice del paese. Questa impostazione è utilizzabile per classificare il Parental Control e la riproduzione del disco.

Rete

Impostazione connessione

É possible selezionale un tipo di connessione alla rete.

Collegato via Collega la retetramite Ethernet. cavo*

Wireless

Collega la rete tramite una LAN wireless.

É possibile selezionare le impostazioni per una connessione LAN wireless. Attenersi alle istruzioni a schermo per procedere.

Ricerca

Cerca un punto di accesso. É possibile collegare il punto di accesso trovato.

Manuale

É possible impostare manualmente un punto di accesso.

Auto

Se il router (punto di accesso) supporta la funzione WPS (Impostazione Wi-Fi protetta), è possibile utilizzare il metod o impostazione automatica per collegare illettore al punto di accesso alla dover immettere manually le informazioni di rete. Selezionare il metod PBC (Push Button Configuration) oppure PIN code e seguire i messaggi a schermo.

Informazioni

É possible visualizzare la schermata delle informazioni sulla rete. In questa schermata, é possible visualizzare le informazioni di Interfaccia (Ethernet), Tipo di indirizzo, Indirizzo IP, Subnet Mask, Gateway predefinito e DNS.

Prova connessione

É possibile eseguire un test della connessione Internet. Se la prova non va a buon fine, verificare le "Impostazioni IP" (p. 28) e quando eseguire nuovamente la prova.

Impostazioni IP

É possibile configurare le impostazioni di rete.

Auto*

Selezionare per configurare automaticamente le impostazioni di rete di quellolettore con il server DHCP.

Manuale

Selectionare per configurare manually le impostazioni di rete (Indirizzo IP, Subnet Mask, Gateway predefinito, e DNS).

Suggerimenti

• Numeric keys Inseriscono i caratteri.
• Sposta la selezione.
• CLEAR Cancella un carattere.
• ENTER Salva le impostazioni ed esce dal menu.

Impostazione Proxy

È possibile regolare l'Impostazione Proxy. Impostare su Disattivare per l'uso normale. Impostare su Attivare per attivare l'impostazione proxy.

Disattivare* Imposta il server Proxy su Disattivato. Selezionate\ questa voce quando il server Proxy non viene utilizzato.

Attivare Attiva le impostazioni Proxy Host e Proxy Port.

Proxy Host Imposta il Proxy Host.

Proxy Port Imposta la Proxy Port.

Controllo Network

Imposta il controllo dei dispositivi collegati tramite Ethernet su Acceso/Spento. Se Attivo conhetto è selezionato, è possibile specificare gli indirizzi MAC dei dispositivi di rete che avranno diritto d'accesso allettore. Questolettore utilizza il Yamaha Network Control protocol (YNC).

Acceso*, Attivo con filtrlo, Spento

Note

• Se è attenuato Controllo Network, il consumo energetico durante la modalità Standby aumento a causa della funzione di controllo di rete.
• Se impostato su Acceso, il tempo di avvio del sistema diminuisce.

Network Standby

È possibile selezioniare se illettore può essere acceso da altri dispositivi di rete come per esempio un “AV CONTROLLER” (p. 19).

Acceso, Spento*

Nota

• Questa impostazione è disponibile solo quando Controllo Network è attenuato.

Controllo DMC

É possibile selezionare se consentire a DMC compatibili DLNA (p. 13) di controllare illettore.

Attivare*, Disattivare

Connessione BD-Live

È possibile impostare le restrizioni di accesso ai contentuti BD-Live.

Permesso Consente la connessione alla rete a tutti i dischi BD-Live.

Permesso Consente l'accesso solo ai dischi con la
parziale* certificazione del produttore.

Vietato Vieta la connessione alla rete a tutti i dischi BD-Live.

Impostazione Display

Le impostazioni predefinite sono contrassegnate con “.”

TV

Teleschermo

È possibile impostare il rapporto di aspetto del TV collegato e regolare l'uscita video.

Se si cambia il TV (ad es. per l'acquisto di uno nuovo) e il rapporto di aspetto dello schermo del TV collegato cambia, sare necessario cancellare l'impostazione Teleschermo.

16:9 Intero

Selezionare esta impostazione quando illettore viene collegato a un TV con schermo 16:9. Quando viene riprodotto un video con rapporto di aspetto 4:3, viene visualizzato come illustrato qui di seguito.

16:9 Normale* SeLECTIONARE questa impostazione quando illettore viene collegato a un TV con schermo 16:9. Quando viene riprodotto un video con rapporto di aspetto 4:3, viene visualizzato come illustrato qui di seguito.
4:3 Pan Scan Selezionare esta impostazione quando illettore viene collegato a un TV con schermo 4:3. Quando viene riprodotto un video con rapporto di aspetto 16:9, viene visualizzato come illustrato qui di seguito.
4:3 Letter Box Selezionare esta impostazione quando illettore viene collegato a un TV con schermo 4:3. Quando viene riprodotto un video con rapporto di aspetto 16:9, viene visualizzato come illustrato qui di seguito.

Dimensioni originali dell'immagine	Su TV 16:9 (wide screen)
	16:9 Intero	16:9 Normale
4:3

Dimensioni originali dell'immagine	Su TV 4:3
	4:3 Pan Scan	4:3 Letter Box
16:9

Risoluzione HDMI

È possibile selezionare la risoluzione di uscita video HDMI. Per ulteriori dettagli sui formati di uscita, consultare la sezione "Informazioni sui formati di uscita video HDMI" (p. 33).

Se impostata su Auto, la risoluzione viene impostata automaticamente alla risoluzione massima del TV collegato.

Se è impostato Disco nativo, vengono utilizzate la risoluzione originale e la frequenza video registrate nel Blu-ray Disc o DVD in riproduzione. É possible utilizzato la funzione di conversione up video di un dispositivo esterno.

Quando viene riprodotta una sorgente diversa da un Blur ray Disc o un DVD, la risoluzione e la frequenza video funzioneranno come Auto.

Se si cercà di riproduire un Blu-ray Disc o un DVD la cui risoluzione e la cui frequenza video non sono compatibili con il TV collegato, non verrà trasmessa una bella immagine. In tal caso, interrompere la riproduzione e selezionare un'opzione diversa da Disco native.

Auto*, Disco nativo, 480i/576i, 480p/576p, 720p, 1080i, 1080p

Nota

• Per emettere audio in alta definizione (per esempio Dolby TrueHD o DTS-HD Master Audio) dal terminale, impostare Risoluzione HDMI su Auto o su un valore superiore a 720p.

Sistema TV

È possibile selezionare Sistema TV tra PAL, NTSC e Multi. Impostare lo stesso Sistema TV che è impostato nel TV. Per ulteri di dettagli sui formati di uscita, consultare la sezione "Informazioni sui formati di uscita video HDMI" (p. 33).

NTSC, PAL, Multi

(L'impostazione predefinita differisce a seconda del modello.)

Spazio colorato

É possible selezionare l'uscita Spazio colore (p. 38) da HDMI Questa funzione è disponibile quando illettore è collegato con un cavo HDMI.

YCbCr 4:4:4* Imposta lo Spazio colore su YCbCr 4:4:4.

YCbCr 4:2:2 Imposta lo Spazio colore su YCbCr 4:2:2.

Full RGB Se è impostata l'opzione RGB e i colori bianco e nero a schermo sono troppo tenui, selezionare questa sua voce. Questa impostazione è effettiva quando un compone antegato supporta la gamma RGB 0-255.

RGB Emette il segnale video alla gamma di segnale normale.

Nota

• Questa funzione è disponibile solo su TV che supportano tale funzione.

HDMI Deep Color

Se il proprio TV e/o il ricevitore AV èCompatible con Deep Color (p. 38), impostare questa你可以 in base al proprio TV/ricevitore AV. Questa funzione è disponibile quando illettore è collegato con un cavo HDMI.

Questa impostazione trasmette il BD video codificato in frame rate 24Hz in HDMI 1080p 24Hz . Con esta funzione potrebbe essere disponibile una riproduzione video più Scorrevole. Questa funzione è disponibile solo su TV/ricevitori AV che supportano tale funzione. Per ulteri di dettagli sui formati di uscita, consultare la sezione "Informazioni sui formati di uscita video HDMI" (p. 33).

Auto*, Spento

Nota

• Questa impostazione è disattivata se la risoluzione di uscita è diversa da 1080p.

Video Process

Riduzione del rumore

È possibile impostare Riduzione del rumore su un livello da 0 a 3. 0 disattiva l'impostazione, nelle 3 è il livello massimo.

0,1,2*,3

Modalità deinterlacciamento

È possibile impostare il metod di rilevamento del segnale video. Impostare su Auto per l'uso normale. Se sullo schermo compaiono disturbi a strisce orizzontali, impostare su Film/Video per eliminare i disturbi.

Auto*, Film, Video

Closed Caption

Attributo CC

È possibile impostare l'aspetto dei sottotitoli per non udenti. Se Auto è selezionato, i sottotitoli digitali per non udenti appariranno nelle impostazioni predefinite. Se Custom è selezionato, è possibile personalizzare l'aspetto dei sottotitoli (Colore Font, Dimensione Font ecc.) manualmente.

Auto, Custom

Colore Font, Dimensione Font, Stile Font, Opacità Font, Font edge, Colore Font edge, Colore BG, Opacità BG, Colore finestra, Opacità finestra

Personalizza carattere, sfondo e finestra utilizzati per i sottotitoli per non udenti quando Attributo CC è impostato su Custom.

Impostazione Audio

Le impostazioni predefinite sono contrassegnate con **.

Uscita audio

HDMI

È possibile selezionate la modalità di uscita del terminale HDMI. Per ulteriori dettagli sui formati di uscita, consultare la sezione "Informazioni sui formati di uscita audio" (p. 32).

Bitstream* Fa uscire il segnale digitale alla sua elaborazione. Non avviene l'uscita dell'Audio secondario.

PCM Emette il PCM a 2 canali.

Ricodifica Emette Bitstream con Audio secondario.

Spento Silenzia il suono.

Nota

• Per emettere audio in alta definizione (per esempio Dolby TrueHD o DTS-HD Master Audio) dal terminale HDMI, impostare Risoluzione HDMI su Auto o su un valore superiore a 720p (p. 30).

DRC

È possibile impostare DRC (Dynamic Range Compression, Compressione di gamma dinamica) (p. 38) su Acceso/Spento/Auto. Se impostato su Auto, DRC viene attivato automaticamente per una sorgente con informazioni in formato Dolby TrueHD. DRC ottimizza la qualità del suono, rendendo più chiare le conversazioni. É utile principamente quando si guardano film di notre.

Spento, Acceso, Auto*

Informazioni di sistema

Sono visualizzate la versione del software e l'indirizzo MAC (p. 39).

Informazioni sui formati di uscita audio

Formato sorgente		HDMI
		Bitstream	PCM	Ricodifica
PCM a 2 canali	con SA* o BCS*1	PCM a 2 canali		Dolby Digital
	senza SA* o BCS*1	PCM a 2 canali
PCM a 2 canali	con SA* o BCS*1	PCM a 5.1 canali		Dolby Digital
	senza SA* o BCS*1	PCM a 5.1 canali
PCM a 7.1 canali	con SA* o BCS*1	PCM a 7.1 canali		Dolby Digital
	senza SA* o BCS*1	PCM a 7.1 canali
Dolby Digital	con SA* o BCS*1	Dolby Digital	PCM fino a 5.1 canali	Dolby Digital
	senza SA o BCS*1
Dolby Digital Plus	con SA* o BCS*1	Dolby Digital Plus	PCM fino a 7.1 canali	Dolby Digital
	senza SA o BCS*1			Dolby Digital Plus
Dolby TrueHD	con SA* o BCS*1	Dolby TrueHD	PCM fino a 7.1 canali	Dolby Digital
	senza SA o BCS*1			Dolby TrueHD
DTS	con SA* o BCS*1	DTS	PCM fino a 5.1 canali*2	DTS*3
	senza SA o BCS*1
DTS HD High Resolution	con SA* o BCS*1	DTS-HD High Resolution	PCM fino a 5.1 canali*2(Codice filo)	DTS*3
	senza SA o BCS*1			DTS-HD High Resolution*3
DTS-HD Master Audio	con SA* o BCS*1	DTS-HD Master Audio	PCM fino a 5.1 canali*2(Codice filo)	DTS*3
	senza SA o BCS*1			DTS-HD Master Audio*3

1 “SA” sta per Audio secondario (Secondary Audio). “BCS” sta per suono di clic del tasto (Button Click Sound), l'effetto sonoro per i menu a compara s ecc.
2 Per USB, DLNA e servizi di rete, il PCM non è disponibile (audio disattivato).
*3 Per USB, DLNA e servizi di rete, Ricodifica non è disponibile (l'audio in uscitaavrà lo stesso formato del bitstream).

Note

• Se HDMI è impostato su Bitstream, l'audio secondario non viene emesso. (p. 31)
• Per emettere audio in alta definizione (per esempio Dolby TrueHD o DTS Master Audio) dal terminale HDMI, impostare Risoluzione HDMI su Auto o su un valore superiore a 720p (p. 30).

Informazioni sui formati di uscita video HDMI

Se Sistema TV è impostato su NTSC

Sommario	Risoluzione HDMI
	Auto	Disco nativo	1080p	1080i	720p	480p/576p	480i/576i
BD-Video con contento 1080p/24Hz	*1	1080p 24Hz	1080p 24Hz/60Hz *3	1080i 60Hz	720p 60Hz	480p	480i
BD-Videoenza contento 1080p/24Hz	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
DVD-Video	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
Altri	*1	*1	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i

Se Sistema TV è impostato su PAL

Sommario	Risoluzione HDMI
	Auto	Disco nativo	1080p	1080i	720p	480p/576p	480i/576i
BD-Video con contentuto 1080p/24Hz	*1	1080p 24Hz	1080p 24Hz/50Hz *3	1080i 50Hz	720p 50Hz	576p	576i
BD-Videoenza contentuto 1080p/24Hz	*1	*2	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i
DVD-Video	*1	*2	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i
Altri	*1	*1	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i

1 L'impostazione della risoluzione sare è quella massima supportata dal TV collegato. Per esempio, se la risoluzione massima supportata dal TV collegato è 1080p, la risoluzione sare è impostata su 1080p.
2 La risoluzione e la frequenza saranno quella del disco sorgente.
*3 Se Auto è impostato per HDMI 1080p 24Hz e il TV collegato supporta la risoluzione 1080p 24Hz, la risoluzione sera impostata su 1080p 24 Hz inverse che su 1080p 50/60 Hz.

Se Sistema TV è impostato su Multi

Se Sistema TV è impostato su Multi, il segnale video viene emesso alla stessa frequenza della sorgente. Vedere le tabelle sulla dettagli sull'impostazione di frequenza del TV e sulla risoluzione del segnale video in uscita.

Note

• L'impostazione HDMI 1080p 24Hz è disattivata se la risoluzione di uscita è diversa da 1080p.
• Se Sistema TV è impostato su NTSC e la sorgente video non è 60Hz , il segnale video in uscita viene convertito a 60Hz .
• Se Sistema TV è impostato su PAL e la sorgente video non è 50Hz , il segnale video in uscita viene convertito a 50Hz .

Aggiornamento del software

Quando necessario, verrà rilasciato nuovo software con ulteriioni funzioni o miglioramenti al prodotto. Consigliamo di aggiornare periodicamente il software dellettore all'ultima versione.

Per verificare la disponibilità di aggiornamenti per il software, visitare http://download.yamaha.com/

Nota

• Durante l'esecuzione dell'aggiornamento del software, non rimuovere il dispositivo di archivazione USB, non impostare illettore in modalità Standby e non scollegare il cavo di alimentazione/cavo LAN.

■ Aggiornamento del software

1. Preparazione per l'aggiornamento del software.

Se si aggiornà il softwaretramite Archivazione su chiave USB:

① Salvare il pacchetto dei file di aggiornamento nella apposita cartella presente sul disposivo di archivazione USB. Per maggiori dettagli, consultare la documentazione sulla procedura allegata al pacchetto dei file di aggiornamento.
② Collegare il dispositiivo di archivazione USB.

Se siaggiorna il software via rete. accertarsi che illettore sua collegato alla rete.

2. Selezionare il metododi aggiornamento, quindi avviare l'aggiornamento dal menu SETUP.

① Premere HOME per visualizzare la schermata del menu HOME.
② Selezionare SETUP Impostazione Generale Sistema Aggiornamento.
③ Selezionare la voce contente il pacchetto dei file di aggiornamento dall'Archivazione su chiave USB/Rete.

Ilsystemacercheràilpacchetto dei file diaggiornamento.

3. Aggiornare il software attenendosi ai messaggi visualizzati sullo schermo.

L'aggiornamento è completato. Ilsystema sera ripristinato.

Risoluzione dei problemi

Consultare la tabella qui di seguito nel caso illettore non funzioni correttamente. Se il problema riscontrato non risultasse elencato qui di seguito o se le struzioni fornite non fosso r di auto, spegnere illettore, scollegare il cavo di alimentazione e contattare il più vicino rivenditore o centro di assistenza Yamaha autorizzato.

Alimentazione

Problema	Possibili cause e soluzioni
Nessuna alimentazione.	- Collegare correttamente il cavo di alimentazione CA. - Premere ⊙ sul pannello anteriore per attivare l'alimentazione.
L'alimentazione dellettore sispogne.	- Illettore sispognerà automaticamente dopo 20 minuti d'inattività (assenza di riproduzione) quando è attivo lo Standby automatico (p. 27).

Funzionamento di base

Problema	Possibili cause e soluzioni
Il telecommando non funziona.	- Usare il telecommando nei limiti del suo Campo d'azione. (p. 9) - Sostituire le batterie. (p. 9)
I tasti non funzionano.	- Tenere premuto sul pannello anteriore per più di 5 secondi e rilasciarlo per ripristinare illettore. - Per azzerare completamente illettore, scollegare il cavo di alimentazione alla presa CA per almeno 30 secondi, collegare nuovamente il cavo di alimentazione alla presa CA e quando riaccendere illettore.
La password è stata dimenticata.	- Tenere premuti simultaneamente ▲, ▶/■ e ■ sul pannello anteriore quando non è inserito alcun disco e la coproduzione è arrestata per riportare tutte le impostazioni, comprese le impostazioni di Sicurezza (p. 28) dellettore, ai loro valori predefiniti. Una volta disattivata automaticamente l'alimentazione, premere ⊙ per riaccendere nuovamente illettore.

Riproduzione disco

Problema	Possibili cause e soluzioni
Illettore non riesce a riproduire il disco.	- Estrarre il disco e pulirlo. (p. 4) - Accertarsi che il disco sia stato caricato correttamente (allineato nel vassoio del disco con l'etichetta rivolta verso l'alto). (p. 4) - Utilizzare un disco supportato dallettore. (p. 3) - Rimuovere il disco e quando controllare se illettore lo supporta o meno. (p. 3) - Controllare il codice regionale. (p. 3) - Controllare se il disco è difettoso tentando con un altro disco. - Il CD-R/RW, DVD+R/RW/R DL e ilDVD-R/RW/R DL devono essere finalizzati. (p. 3)
Il video si interrompe.	- Illettore si arresta se rileva scosse o vibrazioni.
Illettore emete un suono di scatto quando si inizia la riproduzione o il caricamento del disco.	- Questi suoni non indicano un malfunzionamento dellettore, ma sono normali condizioni di funzionamento.
Per avviare la riproduzione di un Blu-ray Disc sono necessari alcuni istanti.	- Quando viene caricato un Blu-ray Disc, quellolettore circa un dispositivo di archivazione USB utilizzato come Archivio locale per la funzione BD-Live (p. 23). Per ridurre il tempo di attesa, mantenere connesso un dispositivo di archivazione USB a uno dei connettori USB (fronte/retro) dellettore (p. 14).

Imagine

Problema	Possibili cause e soluzioni
Nessuna imagine.	- Accertarsi che i cavi siano stati collegati correttamente. (p. 10) - Accertarsi che il TV o il ricevitore AV collegato sia impostato sull'ingresso corretto. - Senza nessun disco inserito, o con la riproduzione interrotta, tenere premuto contemporaneamente ▲, ▷/□□ e ▢ sul pannello anteriore per impostare la risoluzione video sui valori predefiniti. Se cionostante non viene visualizzata alcuna imagine, tenere premuto ▪ per circa 5 secondi sul pannello anteriore per passare da NTSC a PAL e viceversa. - Se è impostato Disco native, viene emesso un segnale nonCompatible con il TV collegato. Modificare l'impostazione per emettere un segnale compatible con il TV collegato. (p. 30) - Accertarsi che il disco o il file che si sta tentando di riproduire suaCompatible con questolettore (p. 3).
Lo schermo si blocca e i tasti operativi non funzionano.	- Premere ▪, quindi riavviare la riproduzione. - Specnere illettore e quindi riaccenderlo. - Tenere premuto ⊙ sul pannello anteriore per più di 5 secondi e rilasciarlo per ripristinare illettore.
Il video noniene emesso con la risoluzione desiderata.	- Impostare la risoluzione desiderata. (p. 30)
Il video wide-screen appara allungato verticallymente o appaiono delle bande nere sopra o sotto lo schermo. Oppure il video 4:3 appara allungato orizzontalmente.	- Modificare il rapporto di aspetto del proprio TV. (p. 29)
Sullo schermo appaiono immagini di disturbo quadrate (mosaici).	- Immagini in blocchi possono essere visibili nelle scene con movimento rapido a causa delle caratteristiche della technologia di compressione dell'imagine digitale.

Suono

Problema	Possibili cause e soluzioni
Non viene emesso alcun suono o vengono emessi suoni distorti.	- Controllare che il cavo audio sia collegato correttamente. (p. 10) - Aumentare il volume del TV o del ricevitore AV. - Non c'è suono durante un fermo immagine, durante l'avanzamento rapido e la riproduzione rapida al contrario. (p. 8) - L'audio potrebbe non essere emesso a seconda dello stato di registrazione dell'audio, come quando viene registrato come contenuto audio un tipo di audio diverso da un segnale audio oppure audio non in formato standard. (p. 3) - Accertarsi che il disco o il file che si sta tentando di riproduire via compatibile con questolettore (p. 3).
I canali sinistro e destro dell'audio sono invertiti o il suono proviene solo da un lato.	- Verificare i collegamenti audio. (p. 10)
Non si riesce a sentire il tipo di audio e/o il numero dei canali desiderati.	- Consultare l'impostazione Uscita audio e “Informazioni sui formati di uscita audio”. (p. 31, p. 32)
Impossibile sentire il suono del PIP (audio secondario).	- Impostare HDMI su PCM/ricodifica. (p. 31) - Per ascoltare l'audio secondario, premere 2ND AUDIO. (p. 7) - A seconda del disco, potrebbe essere necessario impostare l'audio secondario nel menu superiore del disco (p. 7).

Rete

Problema	Possibili cause e soluzioni
Impossibile collegarsi a Internet.	- Per collegarsi a Internet selezionando Collegato via cavo in Impostazione connessione, collegare correttamente il cavo di rete. (p. 28) - Accendere il dispositivo collegato, quale un router o un modem a banda larga. - Collegare correttamente il router e/o il modem a banda larga. - Se è selezionato Wireless in Impostazione connessione e se si desidera collegarsi a Internettramite Ethernet, selezionare Collegato via cavo. (p. 28) - SeLECTIONARE Wireless in Impostazione connessione se si desidera collegarsi a Internettramite una LAN wireless. (p. 28)
Impossibile scaricare i contentuti BD-Live.	- Verificare che questolettore possa collegarsi a Internet normalmente.Consultare "Prova connessione". (p. 28)- Collegare correttamente il dispositivo di archivazione USB Controllare che il dispositivo di archivazione USB via collagenato al connettore USB dellettore. (p. 14)- Controllare che il Blu-ray Discsupporti BD-Live.- Collegare un dispositivo di archivazione USB formatto in FAT16, FAT32 o NTFS.- Si raccomanda di collegare un dispositivo di archivazione USB con almeno 2 GB di spazio libero. Se non è presente spazio sufficiente, formattare il dispositivo di archivazione USB. (p. 27)- Consultare il manuale di istruzioni in dotazione con il disco o rivolgersi al produttore del disco.
Impossibile rilevare il server DLNA.	- Verificare che questolettore possa collegarsi alla rete normalmente.Consultare "Prova connessione". (p. 28)- Accendere il dispositivo collagenato, quale un router a banda larga o il server.- Accertarsi che illettore e il server siano collagenati allo stesso router (punto di accesso).- A seconda del server DLNA, illettore potrebbe necessitate dell'autorizzazione da parte del server.- A seconda del server DLNA, è necessario modificare l'impostazione del firewall.
Impossibile riproduire il file sul server DLNA.	- Accertarsi che il file si rroducibile. (p. 3)- Verificare le impostazioni del server DLNA.- La produzione e la qualità del funzionamento potrebbero essere influenzate delle condizioni della propria rete domestica.
Impossibile collegarsi a Internettramite una LAN wireless.	- Accertarsi che il router della LAN wireless sia accesso.- A seconda dell'ambiente circostante, per esempio del materiale che compone le pareti, delle condizioni di ricezione delle onde radio o degli ostacoli che si frappongono tra illettore e il router della LAN wireless, è possible che la distance di comunazione risulta ridotta. Avvicinare maggiornente illettore al router della LAN wireless.- I dispositivi che utilizzato una banda di frequenza 2,4 GHz, come fornai a microonde, dispositivi Bluetooth o dispositivi cordless digitali, possono interrompare la communicatesione. Allontanare illettore da tali dispositivi oppure spegnerli.- Se la connessione a Internettramite una LAN wireless continua a non funzionare nonostante le due soluzioni proposte sopra, provare a connettersi tramite Ethernet selezionando Collegato via cavo in Impostazione connessione. (p. 28)
La rete wireless non è stata trovata o risulta distorta.	- Accertarsi che il router della LAN wireless sia accesso.- Spostare illettore più vicino al router o cancellare l'orientamento dellettore o dell'antenna del router della LAN wireless.- Se non è possible configurare la connessione wireless tramite la funzione WPS, selezionare un'altra opzione (Ricerca o Manuale) (p. 15).- Accertarsi che la rete wireless non sia disturbata da fornii a microonde, Telefoni cordless digitali o altri dispositivi Wi-Fi nelle vicinanze.- I fornii a microonde, i Telefoni cordless digitali o gli altri dispositivi wireless nelle vicinanze possono disturbare la rete wireless. Spegnere questosti dispositivi.- Accertarsi che i firewall presenti nella rete consentano l'accesso alla connessione wireless del presente lecture.- Se la rete wireless non funziona correttamente all'interno dell'abitazione, provare a utilizzare la connessione di rete cablata (wired).

■ Messaggi su schermo

• Nel caso in cui il disco che si tenta di riproduire non sua idoneo oppure l'operazione non sua corretta, sul teleschermo vengono visualizzati i seguenti messaggi.

Messaggio di erreore	Possibili cause e soluzioni
File non supportato	- Il file non è supportato da questolettore. Vedere “Tipi di dischi/fileutilizzabili con questolettore” (p. 3).
Codice regione errato!	- Il disco presenta un codice regionale incompatibile. Vedere “Informazioni sulla gestione dellaregione per video Blu-ray Disc/DVD.” (p. 3).
Rete è fallita.	- Illettore non più essere collegato alla rete. Verificare la connessione (p. 12) e le impostazioni Rete(p. 28).
Rete è OK, proxy è fallito.	- Illettore non più essere collegato al server Proxy. Vedere “Impostazione Proxy” (p. 29).
Nel menu SETUP non è autorizzatola connessione BD-Live.	- Non è autorizzata la connessione BD-Live. Vedere “Connessione BD-Live” (p. 29).
L'aggiornamento non èriuscito per quale ragione!	- L'aggiornamento non è riuscito. Verificare se il file di aggiornamento è corrotto o illeggibile.
L'impostazione IP non èvalida! Cancellare ...	- L'impostazione IP inserta non è valida. Immettere nuovamente le informazioni corrette.

Glossario

AVCHD

AVCHD è un nuovo formato (standard) per le videocamere ad alta definizione utilizzabile per registrar e riproduire immagini HD ad alta risoluzione.

BD-LiveTM

BD-Live è uno standard che utilizes la connessione di rete, consentendo allettore di accedere online per scaricare video promozionali e altri dati.

BDMV

BDMV (Blu-ray Disc Movie) si riferisce a uno dei formati applicativi utilizzati per BD-ROM che rappresenta una delle specifiche del Blu-ray Disc. BDMV è un tipo di registrazione equivalente al DVD Video della specifica DVD.

BONUSVIEWTM

I dischi compatibili con BONUSVIEW consentono di apprezzare contemporaneamente sub-canale video per due schermate, sub-canale audio e sottotitoli. Viene visualizzata una piccola schermata all'interno della schermata principale durante la riproduzione (Picture in Picture).

Closed Caption

Le Closed Caption sono un particolare genere di sottotitoli, la cui differenza con i normali sottotitoli sta nel fatto che i sottotitoli sono previsti per persona normoudenti nelle le Caption sono previste per persona non-udenti. I sottotitoli raramente riportano l'audio Completo. A titolo di esempio, le Caption riportano gli effetti sonori (es., "lo squillo di un Telefono" e "il rumore dei passi"), Amonge i sottotitoli no. Prima di selezionare questa impostazione, accertarsi che il disco contenga le informazioni Closed Caption.

Spazio colore

Lo Spazio colore è una gamma di colori che possono essere rappresentati. RGB è uno spazio colorato basato sul modello di colore RGB (Red, Green and Blue, vale a dire rosso, verde e blu) e viene tiplicitamente utilizzato per i monitor PC. YCbCr è uno spazio colorato basato su un segnale di luminanza (Y) e due segnali di differenza di colore (Cb e Cr).

Deep Color

Deep Color si riferisce all'uso di varie profundità di colore nelle visualizzazioni, a partire delle profundità a 24-bit nelle precedenti versioni delle specifiche HDMI. Questa profundità di bit extra consenteagli HDTV e ad altre visualizzazioni di passare da milioni di colori a miliardi di colori, eliminandoosi il banding del colore on screen per transizioni tonali uniformi e sottili gradazioni tra i colori. L'augmentato rapporto di contrastso più rappresentare più volte un maggior numero di gradazioni di grigio tra il nero e il bianco. Deep Color aumento inolte il numero dei colori disponibili all'interno dei limiti definititi dallo spazio colorato RGB o YCbCr.

DLNA

DLNA fornisce un'agevole condivisione dei supporti digitaliattraverso la rete domestica e quando è possibile riproduire sul TVattraverso quellolettore i contentuti digitaliarchiviatisulpropriopuCusuièinstallato un software del server DLNA oalto dispositivo compatible DLNA.Per connettere illettore ai propri server DLNA,sono necessarie alcune impostazioni per il server o il dispositivo.Per dettagli,consultare il software del server o del dispositivo DLNA.

Dolby Digital

Unsystema sonoro sviluppato dai Dolby Laboratories che fornisce qualità da sala cinematografica all'uscita audio quando il prodotto è collegato a un processore o amplificatore Dolby Digital.

Dolby Digital Plus

Unsystema sonoro sviluppato come estensione di Dolby Digital. Questa technologia di codificazione audio supporta audio surround 7.1 multicanale.

Dolby TrueHD

Dolby TrueHD è una Tecnologia di codifica perché perdita di qualità che supporta fino a 8 canali di suono surround multicanale per i dischi ottici di ultima generatione. Il suono riprodotto è fedele alla fonte originale bit per bit.

DRC (Dynamic Range Control, Gamma di controllo

dinamica)

DRC consente di regolare la gamma tra i suoni a volumi più alto e quelli più bassi (gamma dinamica) per la riproduzione a un volume medio. Utilizzare esta funzione quando è difficile sentire i dialoghi, oppure nel caso la riproduzione disturbi i vicini.

DTS

Questo è unsystema sonoro digitale sviluppato da DTS per l'uso nei cinema.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio è una nuova Tecnologia sviluppata per la nuova generatione di dischi ottici ad alla definizione.

DTS-HD Master Audio

DTS-HD Master Audio è una nuova Tecnologia di compressione audio lossless sviluppata per la nuova generatione di dischi ottici ad alta definizione.

FLAC

FLAC (Free Lossless Audio Codec) è un formato libero per la compressione di dati audio lossless. Benché inferiore a livello di tasso di compressione rispettoagli altri formati audio lossless, spesso è in grado di fornire una qualità audio superiore.

HDMI

HDMI (High-Definition Multimedia Interface = Interfaccia multimediae ad alla definizione) è un'interfaccia che supporta sua video che audio in un singolo collegamento digitale. Il collegamento HDMI porta il segnale standard a segnali video ad alta definizione e segnali audio multicanale a componenti AV, quali TV muniti di HDMI, in formato digitaleenza degradazione.

Letter Box (LB 4:3)

Dimensione dello schermo che taglia la parte superiore e inferiore dell'imagine per consentire la visione ad ampio schermo (16:9) su un TV 4:3 collegato.

Suono lineare PCM

Il PCM lineare è un formato di registrazione del segnale utilizzato per i CD audio e per alcuni DVD e dischi Blur-ray. Il suono sui CD audio è registrato a 44,1kHz con 16 bit. (Sui dischi DVD il suono è registrato tra 48kHz con 16 bit e 96kHz con 24 bit nelle dischi Blu-ray è tra 48kHz con 16 bit e 192kHz con 24 bit.)

Indirizzo Mac

L'indirizzo Mac è un valore unico assegnato a un dispositivo in rete per scopi di identificazione.

Pan Scan (PS 4:3)

Dimensione dello schermo che taglia i lati dell'imagine per consentire la visione ad ampio schermo (16:9) su un TV 4:3 collegato.

Sottotitoli

Righe di testo che appaiano sul fondo dello schermo che traducono o trascrivono il dialogo. Sono registrate su molti dischi DVD e Blu-ray.

x.v.Color

x.v. Color riproduce una gamma di colori maggiore di prima, molto pressché tutti i colori che l'occhio umano più percepire.

Dati tecnici

Dati generali

Alimentazione

[Modelli per Regno Unito, Europa, Russia, Australia e Cina]

CA 110 - 240V 50Hz

[Modello per Centro e Sud America]

CA 110-240 V, 50/60 Hz

[Altri modelli] .CA 110-240 V, 60 Hz

Consumo energetico 17 W

Uscita HDMI. Connettore di tipo A× 1

USB... Connettore di tipo A× 2

Gamma di frequenza: banda 2,4GHz

Altri apparecchi Ethernet × 1

I dati tecnici sono soggetti a modifiche alla preavviso.

Copyright

Nota

• Il materiale audiovisivo potrebbe consistere di lavori soggetti a copyright che non devono essere registrati nella autorizzazione del proprietario del copyright. Si prega di fare riferimento alle leggi specifiche del paese di appartenenza.

BD LIVE TM BONUS VIEW

"Blu-ray Disc^TM ", "Blu-rayTM", "BD-LiveTM", "BONUSVIEWTM" e i loghi sono marchi di fabbrica della Blu-ray Disc Association.

DVD è un marchio di fabbrica della DVD Format/Logo Licensing Corporation.

Prodotto con licenza dai Dolby Laboratories. Il logo Dolby e il symbolo della dopbia D sono marchi di fabbrica dei Dolby Laboratories.

dtts

Digital Surround

Prodotto con licenza ai sensi dei brevetti USA n.: 5,956,674; 5,974,380; 6,487,535 e altri brevetti statunitensi e mondiali registrati o in corso di registrazione. DTS, il relative significo e DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround e i loghi DTS sono marchi di fabbrica di DTS Inc.

Il prodotto comprende software. © DTS, Inc. Tutti i diritti riservati.

HIGH-DEFINITION MULTIMEDIA INTERFACE

"HDMI", il logo "HDMI" e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e/o in altri paesi.

x.v.ColorTM

"x.v.Color" e il logo "x.v.Color" sono marchi di fabbrica di Sony Corporation.

AVCHD ™

"AVCHD" e il logo "AVCHD" sono marchi di fabbrica di Panasonic Corporation e Sony Corporation.

Java POWERED

Java é un marchio di fabbrica registrato di Oracle e/o delle sue affiliate.

dina CERTIFIED

DLNATM e DLN CERTIFIEDTM sono marchi di fabbrica registrati di Digital Living Network Alliance. Tutti i diritti riservati. L'uso non autorizzato è severamente vietato.

Il logo Wi-Fi CERTIFIED è un marchio di certificazione della Wi-Fi Alliance.

Il marchio Wi-Fi Protected Setup Identifier è un marchio della Wi-Fi Alliance.

"Wi-Fi", "Wi-Fi Protected Setup", "Wi-Fi Direct" e "Miracast" sono marchi o marchi registrati della Wi-Fi Alliance.

Questo prodotto è concesso in licenza in base ai termini della licenza d'uso del portafoglio di brevetti AVC e della licenza d'uso del portafoglio di brevetti VC-1 per uso personale e non commerciale del consumatore per (i) la codifica video in conformità con lo standard AVC e con lo standard VC-1 ("AVC/VC-1 Video") e/o (ii) la decodifica video AVC/VC-1 decodificata dal consumatore attuata in attività personale e non commerciale e/o è stata ottenuta da un forniture video provvisto di licenza per la fornitura video AVC/VC-1. Non si concede alcuna licenza o non sare implicita per altri usi. Ulteriori informazioni sono ottenibili da MPEG LA, LLC. Consultare http://www.mpegla.com.

Windows Media Player è un marchio di fabbrica registrato o un marchio di fabbrica di Microsoft negli Stati Uniti e/o altri paesi.

Copyright 2004-2012 Verance Corporation. Cinavia® è un marchio di fabbrica di Verance Corporation. Protetto dal brevetto statunitense n. 7,369,677 e da brevetti mondiali registrati o in corso di registrazione con licenza di Verance Corporation. Tutti i diritti riservati.

Indice analitico

Numerics

2ND AUDIO,telecomando 7

A

Aggiornamento del software 34
Aggiornamento, menu SETUP 27
Angolo, menu a schermo (On Screen) 20
Archivio locale, menu SETUP 27
Audio, formati di uscita 32
Audio, menu a schermo (On Screen) ...20
Audio, menu SETUP 27
AUDIO, telekomando 8
Auto Riproduzione disco, menu SETUP 28
AV CONTROLLER 19

B

BD-Live 23
Bitrate, menu a schermo (On Screen) 20
Brano/File, menu a schermo (On Screen) 20

C

Cambiare password, menu SETUP ....28
Capitolo, menu a schermo (On Screen) 20
Caricarele impostazioni predefinite, menu SETUP 27
CLEAR, telecomando 8
Closed Caption, menu SETUP 30
Codice del paese, menu SETUP 28
Connessione BD-Live, menu SETUP 29
Contenui USB, riproduzione 16
Controllo HDMI, menu SETUP 27
Controllo Network, SETUP menu ....29

D

Data disc, produzione 16
Digital Media Controller (DMC) 13
DLNA 13
DRC, menu SETUP 31

E

ENTER, telecomando 7

F

Funzionamento del menu SETUP 26
Funzione Controllo HDMI 27
Funzione di ricerca 22
Funzione Picture in Picture 23

H

HDMI 1080p 24Hz, menu SETUP ....30
HDMI Deep Color, menu SETUP 30
HDMI, menu SETUP 31
HOME,telecomando 7

#

Impostazione Audio, menu SETUP ....31
Impostazione connessione, menu SETUP 28
Impostazione Display, menu SETUP 29

Impostazione Generale, menu SETUP 27
Impostazione Proxy, menu SETUP ....29
Impostazioni IP, menu SETUP 28
Informazioni di sistema, menu SETUP 31
Informazioni su Web Album 18
Informazioni, menu SETUP 28
Installazione rapida, menu SETUP ....27

#

Lingua, menu SETUP 27

M

Menu a schermo (On Screen) 20
Menu di stato 21
Menu, menu SETUP 27
Miracast 19
Modalità deinterlacciamo, menu SETUP 30
Modalità/Modalità di riproduzione, menu a schermo (On Screen) 20

N

Notifica aggiornamento 27

0

ON SCREEN, telecomando 8
OSD, menu SETUP 27

P

Parental Control, menu SETUP 28
PBC (Push Button Configuration) .....28
PIN code (WPS) 28
PIP, telekomando 7
POP UP/MENU, telecomando 8
PROGRAM, telekomando 7
Prova connexion, menu SETUP 28

R

REPEAT,telekomando 7
Replay istantaneo, menu a schermo (On Screen) 20
Rete, menu SETUP 28
RETURN, telecomando 7
Ricerca Instantanea, menu a schermo (On Screen) 20
Riduzione del rumore, menu SETUP ...30
Riproduzione programmata 22
Riproduzione, menu SETUP 28

S

SEARCH, telecomando 8
Secondo Audio, menu a schermo (On Screen) 20
Secondo Video, menu a schermo (On Screen) 20
Segno Angolo, menu SETUP 28
SegnoPIP,menuSETUP 28
SETUP, menu 24
SHUFFLE, telecomando 7
Sicurezza, menu SETUP 28
Simbolo audio secondario, menu SETUP 28
Sistema TV, menu SETUP 30
Sistema, menu SETUP 27

Slide Show, menu a schermo (On Screen) 20
Sottotitolo, menu a schermo (On Screen) 20
Sottotitolo, menu SETUP 27
Spazio colorato, menu SETUP 30
Standby automatico, menu SETUP .... 27
STATUS, telecomando 7
Stile sottotitolo, menu a schermo (On Screen) 20
SUBTITLE, telecomando 8

T

Tasti colore, telecomando 7
Tasti cursore, telecomando 7
Tasti di lavoro, telecomando 8
Tasti numerici, telecomando 8
Telecomando 7
Teleschermo, menu SETUP 29
Tempo, menu a schermo (On Screen) 20
Titolo, menu a schermo (On Screen) ... 20
TOP MENU, telecomando 7
Transizione, menu a schermo (On Screen) 20
TV, menu SETUP 29

U

Ultimo salvataggio, menu SETUP .... 28
Uscita audio, menu SETUP 31

V

Video Process, menu SETUP 30
Video, formati di uscita 33

W

WPS (Impostazione Wi-Fi protetta) .... 28

#

ZOOM, telecomando 7

⑦ Conector USB (pag. 14)

Nota

③ NETWORK (pag. 12)
④ Conector USB (pag. 14)

② HDMI (pag. 10)

Mando a distancia

Nota

2. Sezione un submenu.

Auto*, Personalizzato

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura e batterie usate

Questi symboli sui prodotti, sull'imballaggio, e/o sui documenti che li arrivagnano significano che i prodotti e le batterie elettriche e elettroniche non dovrebbero essere mischiati con i rifiuti domestici generici.

Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, li porti, prego, ai punti di raccolta appropriati, in accordo con la Sua legislazione nazionale e le direttive 2002/96/CE e 2006/66/CE.

Pb

Smaltendo correttamente quosti prodotti e batterie, Lei aiutera a salvare risorse preziose e a prevenir alcuni potenziali effetti negativi sulla salute umana e l'ambiente, che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie, prego contatti la Susa amministrazione comunale locale, il Suo servizio di smaltimento dei rifiuti o il punto vendita dove Lei ha acquistato gli articioli.

[Informazioni sullo smaltimento negli altri Paesi al di fuori dell'Unione europea]

Questi symboli sono validi solamente nell'Unione europea. Se Lei considera disfarsi di questi articioli, prego contatti le Sue autorità locali o il rivenditore e richieda la corretta modalità di smaltimento.

Noti per il symbolo della batteria (sul fondo due esempi di symbolo):

E probabile che questo simbolo sia usato in combinazione con un significo chimico. In quello caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici contentui.
