Type de produit	Lecteur Blu-ray Disc
Formats supportés	BD, BD-Live, DVD, CD, AVCHD, MP3, JPEG
Résolution vidéo	4K Upscaling (3840 x 2160)
Audio	Dolby TrueHD, DTS-HD Master Audio, PCM 7.1
Connectivité	HDMI, USB, Ethernet, Wi-Fi intégré
Dimensions approximatives	430 mm x 320 mm x 45 mm
Poids	2,1 kg
Alimentation électrique	AC 100-240 V, 50/60 Hz
Consommation d'énergie	En fonctionnement : 20 W, En veille : 0,3 W
Fonctions principales	Lecture de disques Blu-ray, accès à des contenus en ligne, mise à jour du firmware via Internet
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable selon les distributeurs, consulter le service après-vente Yamaha
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement des accessoires recommandés par le fabricant
Compatibilités	Compatible avec les téléviseurs HD et 4K, systèmes audio compatibles avec les formats audio supportés
Informations générales	Produit conçu pour une utilisation domestique, garantie limitée de 2 ans

FOIRE AUX QUESTIONS - BD-S677 YAMAHA

Comment connecter le YAMAHA BD-S677 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du BD-S677 au port HDMI IN de votre télévision. Assurez-vous que la télévision est réglée sur le bon port HDMI.

Que faire si le lecteur ne lit pas les disques ?

Vérifiez que le disque est propre et exempt de rayures. Assurez-vous que le disque est compatible avec le BD-S677. Si le problème persiste, essayez de réinitialiser le lecteur aux paramètres d'usine.

Comment mettre à jour le firmware du YAMAHA BD-S677 ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de YAMAHA sur une clé USB. Insérez la clé USB dans le lecteur, allez dans le menu des paramètres, et suivez les instructions pour installer la mise à jour.

Le son ne sort pas lorsque je regarde un film, que faire ?

Vérifiez les connexions audio entre le lecteur et votre système audio ou votre télévision. Assurez-vous que le volume est réglé correctement et que le bon mode audio est sélectionné dans les paramètres du lecteur.

Comment résoudre un problème de lecture en streaming ?

Assurez-vous que votre connexion Internet est stable. Vérifiez que le BD-S677 est connecté au réseau Wi-Fi ou via un câble Ethernet. Redémarrez le lecteur et votre routeur si nécessaire.

Le lecteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise de courant fonctionne. Essayez de brancher le lecteur sur une autre prise. Si le problème persiste, contactez le service client de YAMAHA.

Comment changer la langue des sous-titres ou de l'audio ?

Pendant la lecture d'un disque, utilisez le bouton 'Audio' ou 'Subtitle' de la télécommande pour changer la langue des sous-titres ou de l'audio. Vous pouvez également le faire dans le menu des paramètres.

Comment réinitialiser le YAMAHA BD-S677 aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que le processus soit terminé.

Le lecteur ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez que le mot de passe Wi-Fi est correct et que le réseau est opérationnel. Redémarrez le routeur et le lecteur. Si le problème persiste, essayez de connecter le lecteur via un câble Ethernet.

MODE D'EMPLOI BD-S677 YAMAHA

Lecteur Blu-ray Disc

BD-S677

Owner's Manual

Mode d'emploi

Bedienungsanleitung

Bruksanvisning

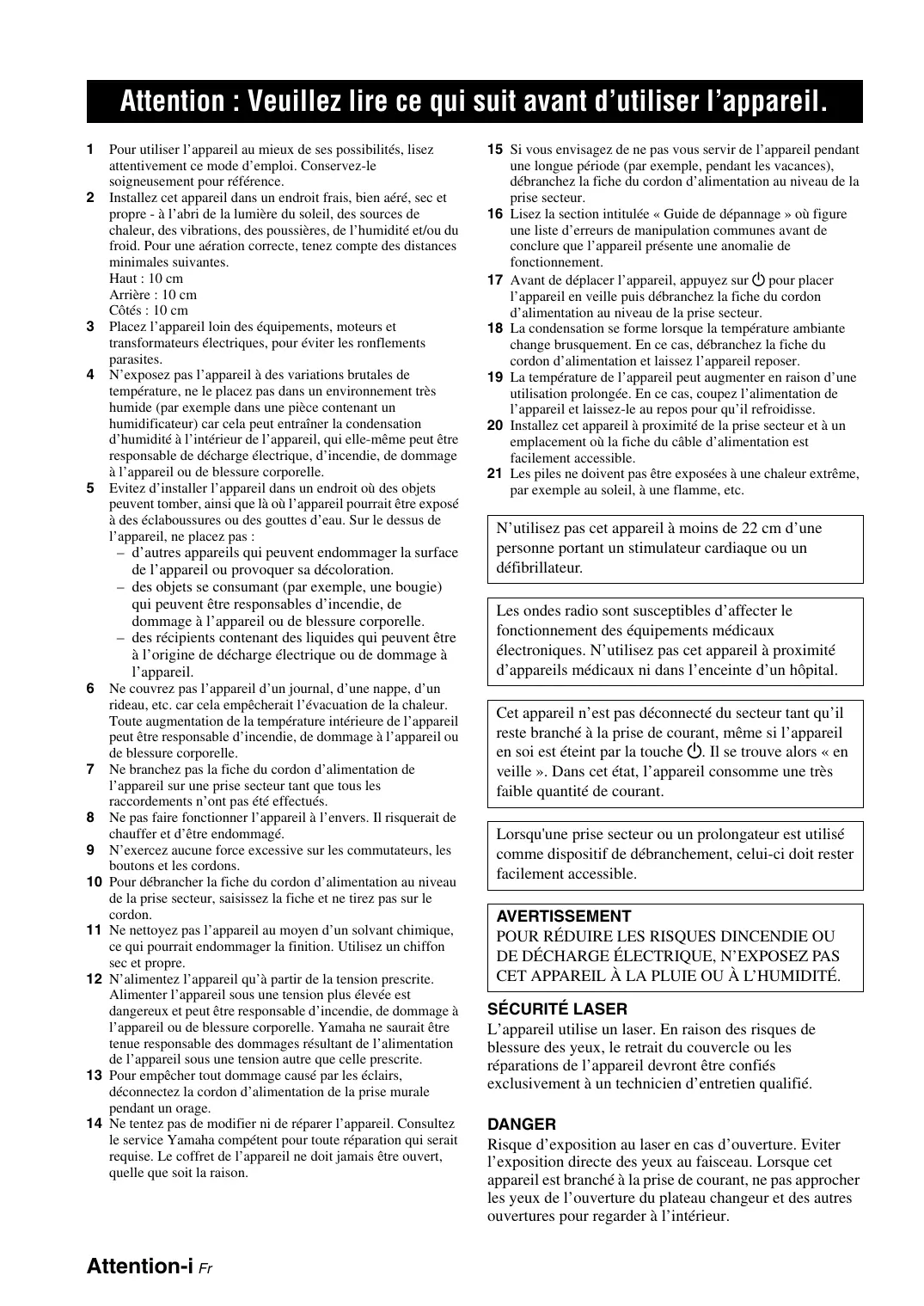

Attention : Veuillez lore ce qui suit avant d'utiliser l'appareil.

1 Pour utiliser l'appareil au moins de ses possibilités, lisez attentivement ce mode d'emploi. Conserve-le soigneusement pour référence.
2 Installez cet appeareil dans un endroit frais, bien aere, sec et propre - à l'abri de la luziere du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidite et/ou du froid. Pour une aeration correcte, tenez compte des distances minimales suivantes. Haut: 10 cm Arriere: 10 cm Cotes: 10 cm
3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites.
4 N'exposez pas l'appareil à des variations brutes de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil, qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle.
5 Evitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que la où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

• d'autres apparèils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
  des objets se consumant (par exemple, une bougie) qui peuvent etre responsables d'incendie, de dommage a l'appareil ou de blessure corporelle.
• des recipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherais l'évacuation de la chaleur. Toute augmentation de la température interieure de l'appareil peut être responsable d'accordie, de dommage à l'appareil ou de blessure corporelle.
7 Ne branche pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur tant que tous les raccordements n' ont pas ete effectués.
8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommaged.
9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.
10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon.
11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.
12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevé est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages resultant de l'alimentation de l'appareil sous une tension autre que cette prescrite.
13 Pour empêcher tout dommage causé par les éclairs, déconnectez la cordon d'alimentation de la prise murale pendant un orage.
14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert,QLelle que soit la raison.

15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
16 Lisez la section intitulée « Guide de dépannage » où figure une liste d'erreurs de manipulation communes avant de conclude que l'appareil présente une anomalie de fonctionnement.
17 Avant de déplacer l'appareil, appuyez sur pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
18 La condensation se forme lorsque la température ambiente change brusquement. En ce cas, débranchez la fiche du cordon d'alimentation et laissez l'appareil reposer.
19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse.
20 Installez cet apparéil à proximé de la prise secteur et à un emplacement où la fiche du cable d'alimentation est facilement accessible.
21 Les piles ne doivent pas etre exposées à une chaleur extréme, par exemple au soleil, à une flamme, etc.

N'utilisez pas cet apparéil à moins de 22~cm d'une personne portant un stimulator cardiaque ou un défibrillateur.

Les ondes radio sont susceptibles d'affector le fonctionnement des équipements médicaux électroniques. N'utilissez pas cet apparéil à proximité d'appareils Médicaux ni dans l'enceinte d'un hôpital.

Cet apparéil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l' apparéil en soi est étant par la touche 日 Il se trouve alors « en veille ». Dans cet état, l' apparéil consomme une très faible quantité de courant.

Lorsqu'une prise secteur ou un prolongateur est utilisé comme dispositif de débranchement, celui-ci doit rester facilement accessible.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DINCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

SECURITE LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Eviter l'exposition directe des yeux au faisceau. Lorsque cet appeareil est branché à la prise de courant, ne pasapprocher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

Table des matieres

1. Introduction

Possibilities offertes par ce lecteur 2

Grande variété de disques et formats de fichiers compatibles ... 2

Fonctionnalités réseau améliorées 2

Simplicité d'installation et d'utilisation 2

Accessoires fournis 2

À propos des disques et des fichiers 3

Types de disques/fichiers utilisables avec ce lecteur......... 3

Chargement d'un disque 4

Précautions d'emploi pour les disques. 5

Precautions concerning le visionnage d'images video 3D... 5

Technologie Cinavia 5

Commandes et fonctions 6

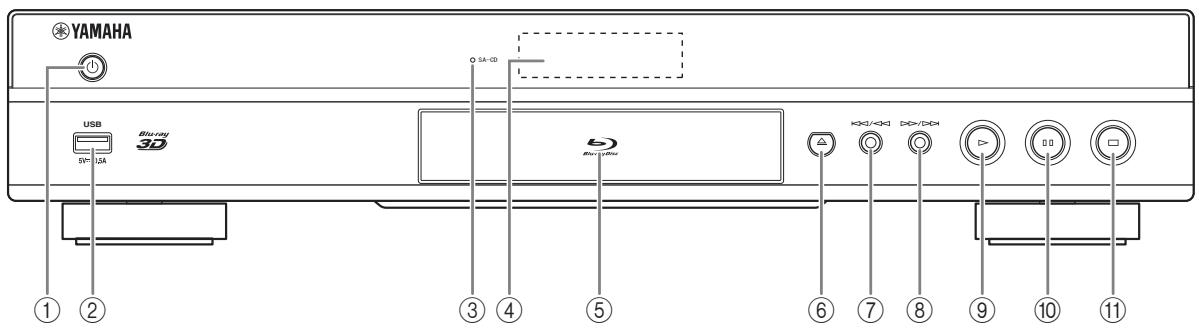

Panneau avant 6

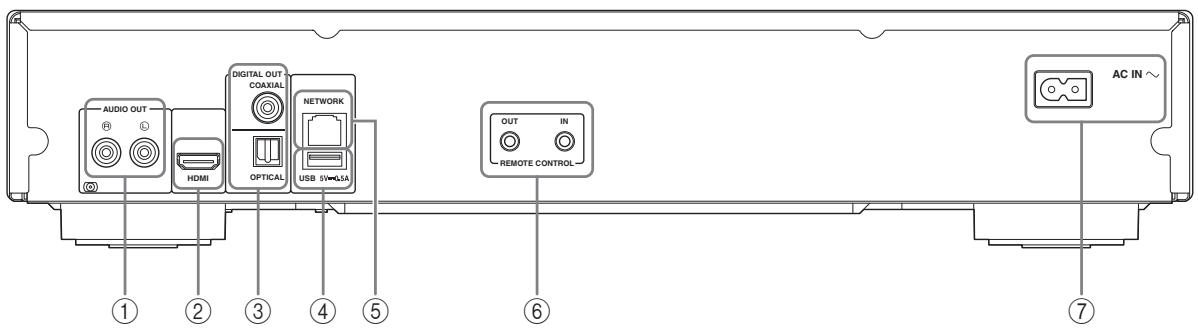

Panneau arriere 7

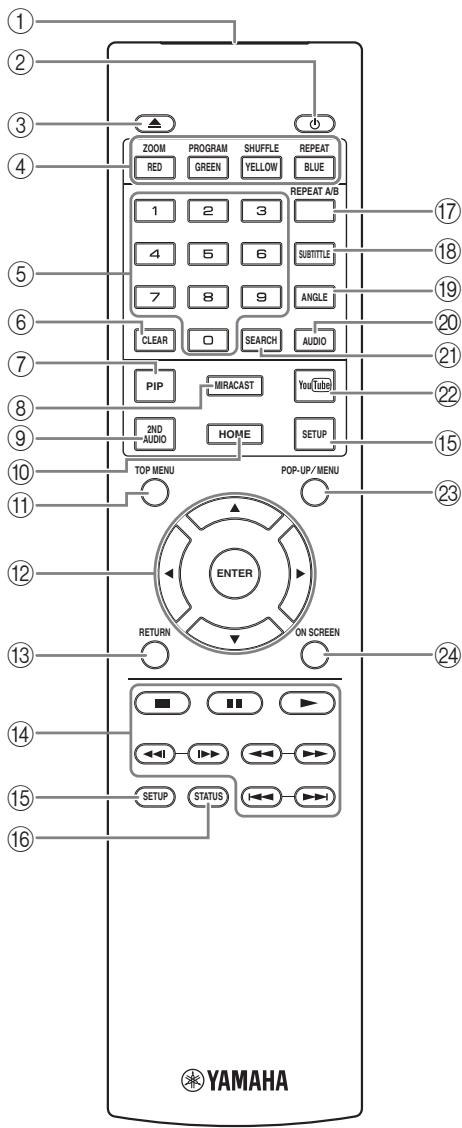

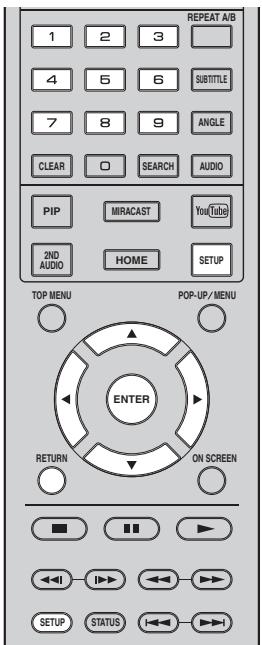

Télécommande 8

2. Raccordements

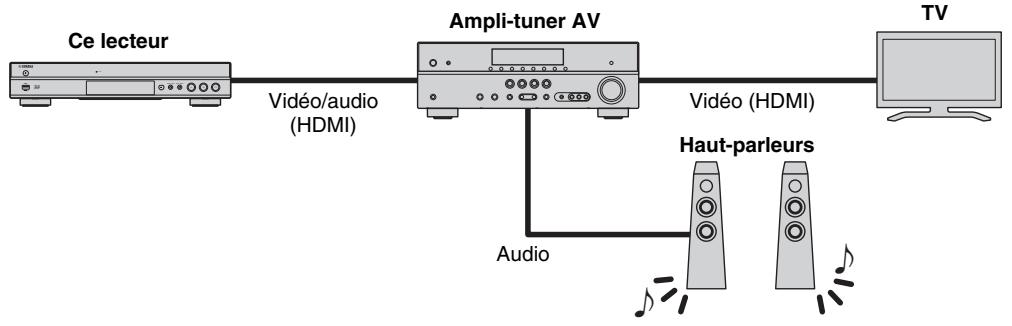

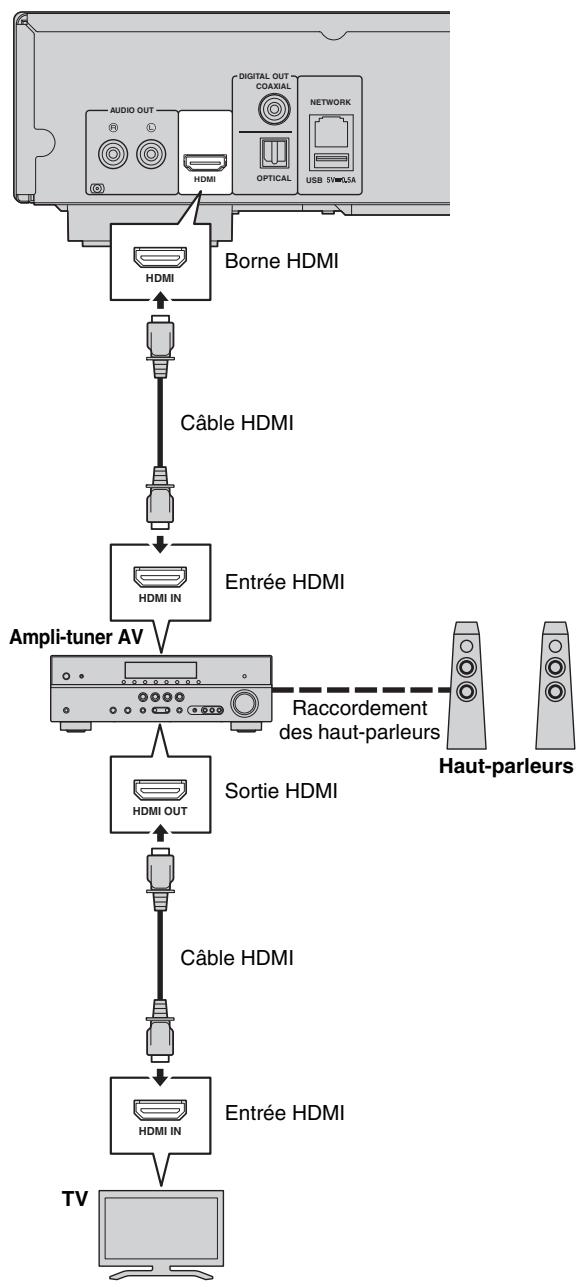

Raccordement à un télévisueur via un ampli-tuner AV.... 12

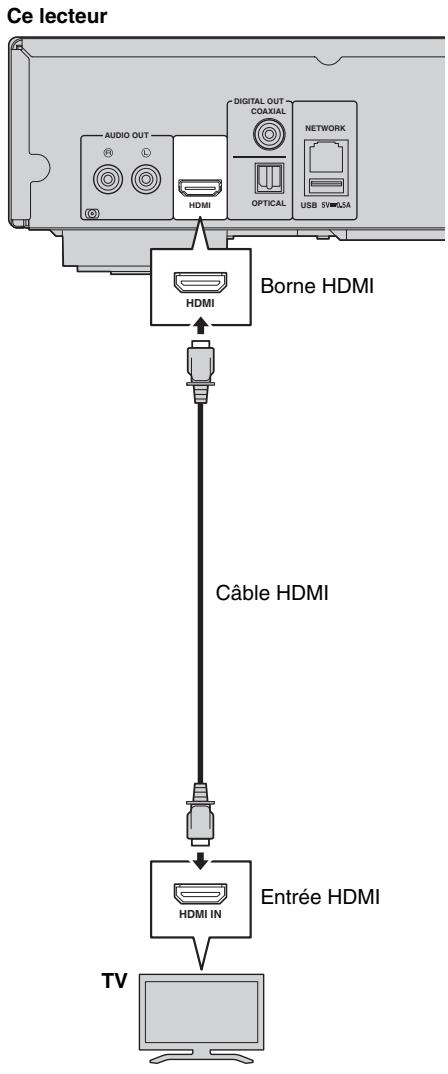

Raccordement direct à un téléviseur 12

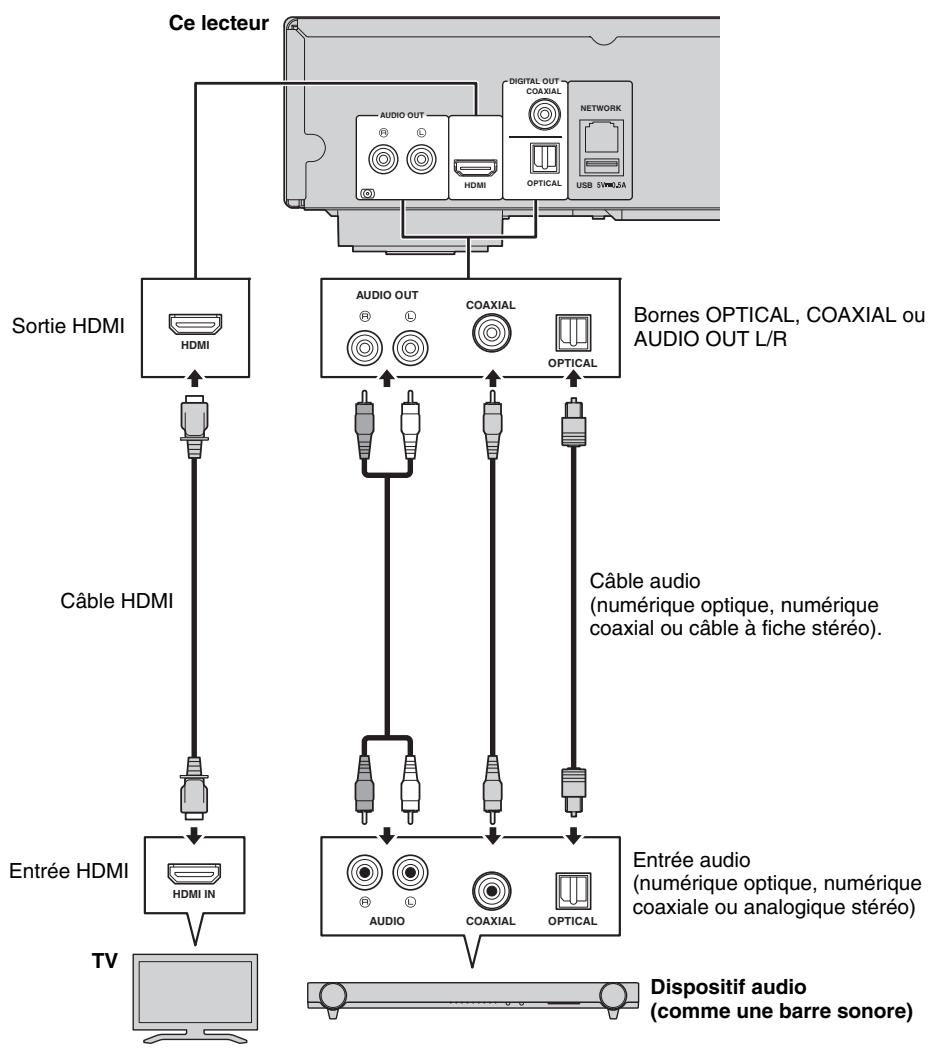

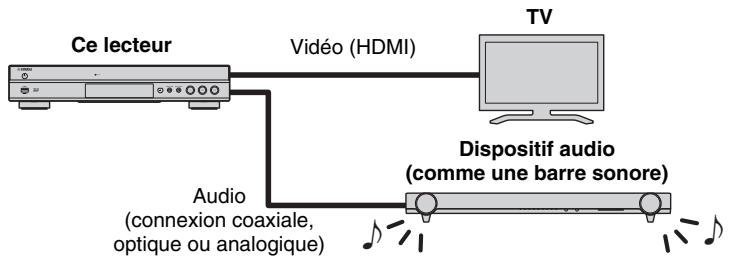

Raccordement à un télévisuer et à un dispositif audio.... 13

Configuration du serveur DLNA 15

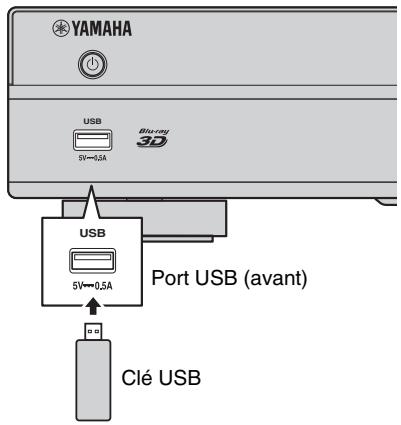

Raccordement USB 16

Autres raccordements 17

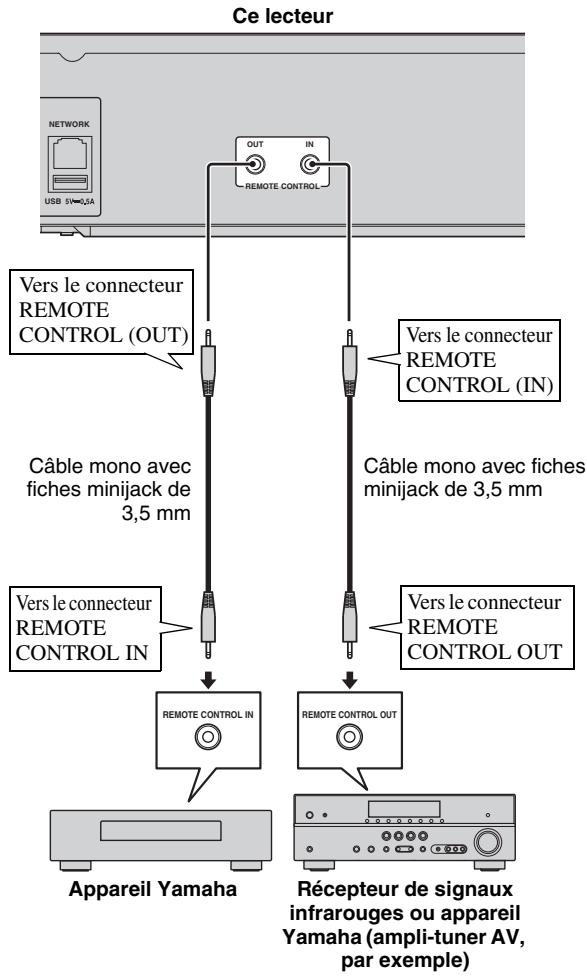

Raccordement aux connecteurs REMOTE CONTROL.... 17

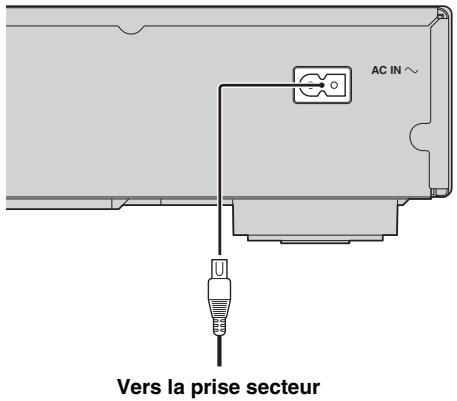

Raccordement du cordon d'alimentation 17

3. Playback

Réglages initiaux 18

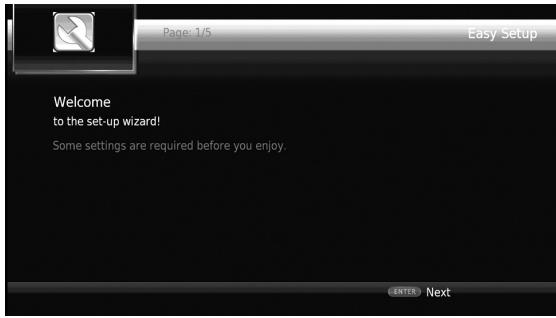

Configuration via Installation Facile 18

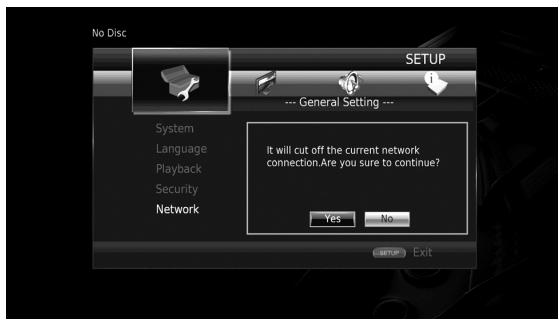

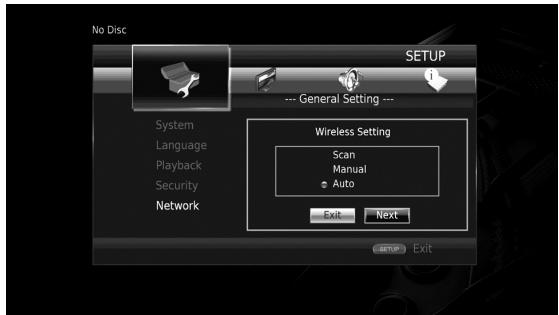

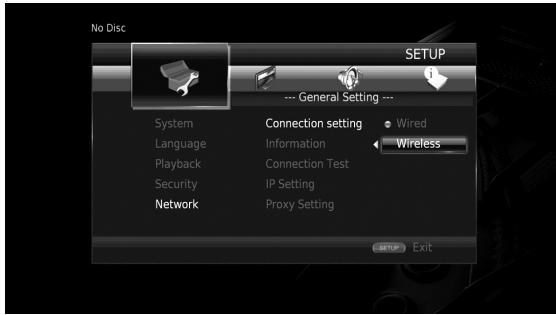

Configuration de connexion sans fil 18

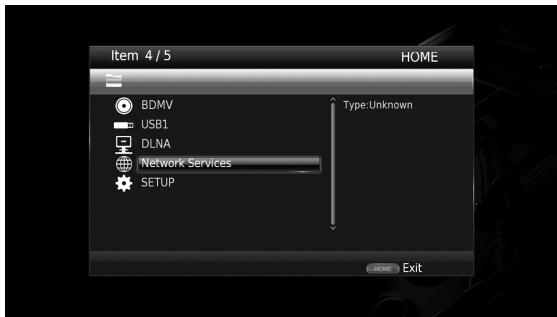

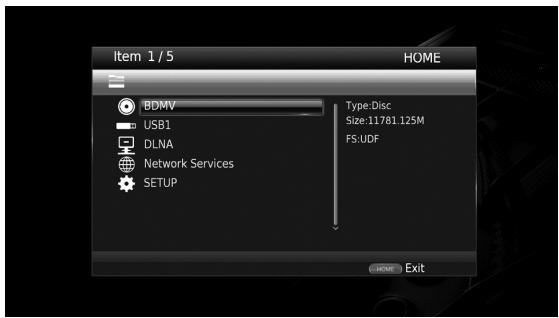

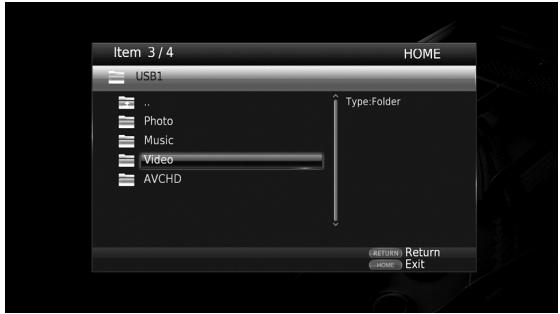

Menu HOME 19

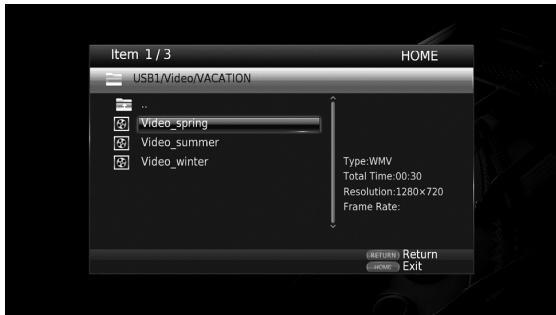

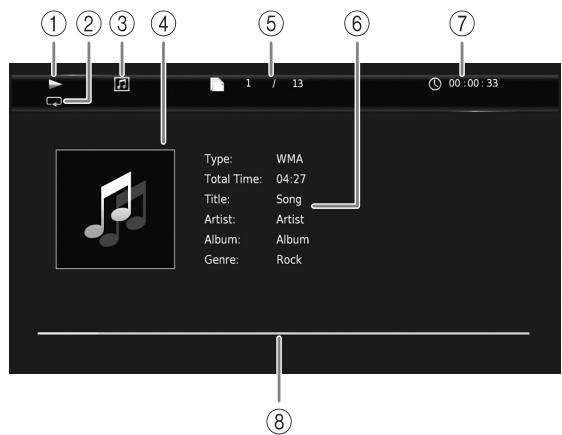

Lecture de photo/musique/video 19

Utilisation des services reseau 21

A propos de DropboxTM 21

A propos des albums photo en ligne PicasaTM 21

A propos de YouTubeTM 21

Visionner les photos et vidés d'un smartphone

sur un téléviseur (MiracastTM) 22

Commander ce lecteur avec des dispositifs

mobiles (AV CONTROLLER) 22

Mode de lecture avancé 23

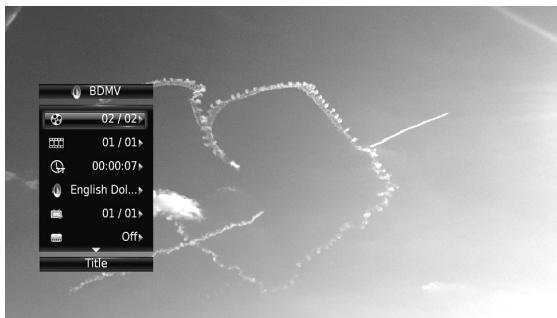

Menu à l'écran 23

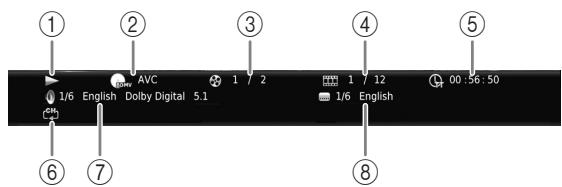

État, menu 24

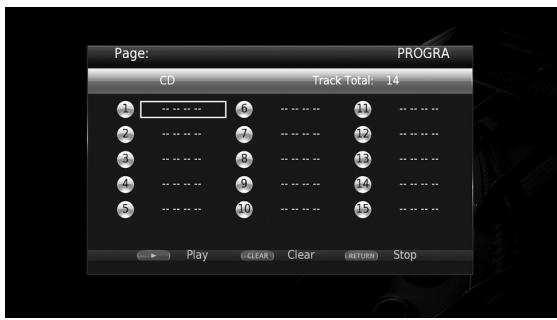

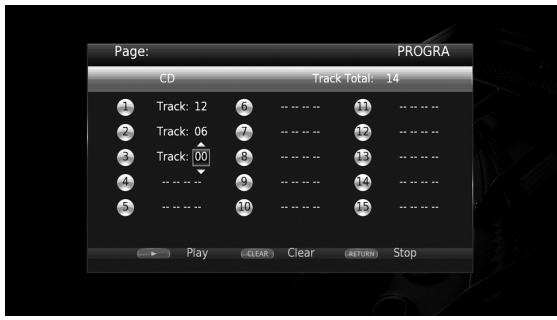

Programmation de I'ordre de lecture 25

Utilisation de la fonction de recherche 25

Utilisation des fonctions BONUSVIEW™ et BD-Live™ ..... 25

Utilisation de la fonction d'incrustation

(lecture audio/video secondaire) 26

Utilisation de la fonction BD-LiveTM 26

4. Paramètres

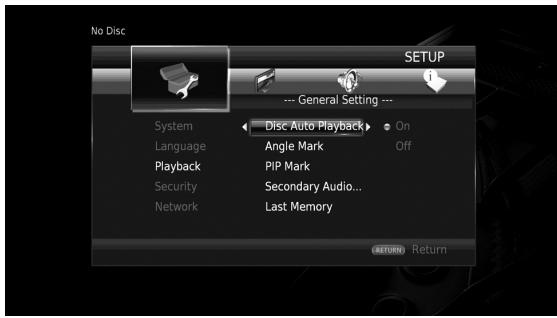

Menu SETUP 27

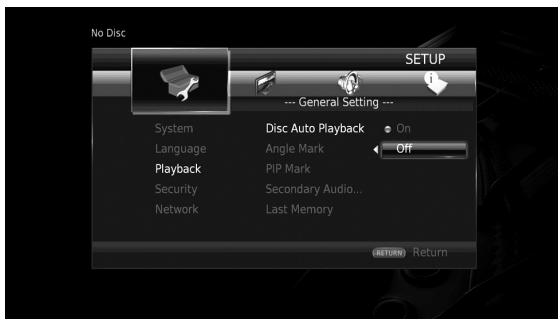

Exemple d'utilisation du menu SETUP 29

Réglages Généaux 30

Paramètres video 32

Paramètres audio 34

Système d'information 34

A propos des formats de sortie audio. 35

A propos des formats de sortie video HDMI 36

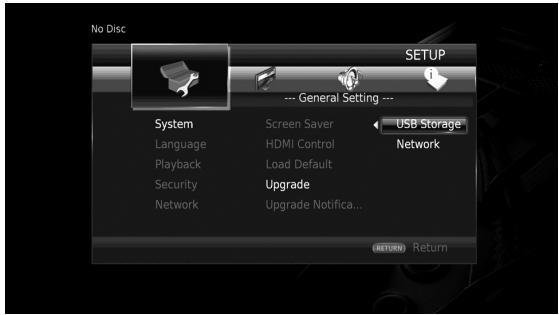

Mise à niveau logicielle 37

Mise à niveau du logiciel 37

5. Informations complémentaires

Guide de dépannage 38

Alimentation 38

Opérations de base 38

Lecture de disque 38

Image 39

Son 39

Réseau 39

Messages d'erreur à l'écran 40

Glossaire 41

Caracteristiques techniques 43

Généralités 43

Performances audio. 43

Entrée/Sortie 43

Droits d'auteur 43

Index 45

(a la fin de ce mode d'emploi)

Des mises à jour du logiciel intégrant de nouvelles fonctions ou apportant des améliorations au produit seront proposées régulièrement. Nous vous conseillons de mettre régulièrement à niveau le logiciel de ce lecteur. Pour en savoir plus, reportez-vous à la section « Mise à niveau logicielle » (p. 37).

À propos de ce manuel

• Ce mode d'emploi décrit l'utilisation du lecteur via sa télécommande sauf pour les fonctions non prises en charge. Certaines de ces fonctions sont aussi accessibles via les boutons du panneau avant.
• Les remarques contiennent des informations relatives à la sécurité et des instructions complémentaires d'utilisation. Les Astuces fournissent des conseils d'utilisation.
• Ce mode d'emploi a été imprimé avant la production. La conception et les specifications du produit sont susceptibles d'être modifiées en vue d'améliorations du produit. En cas de différences entre le mode d'emploi et le produit, ce dernier fait FOI.

Icônes utilisées dans ce manuel

Des iconées sont utilisées pour désigner les boutons/ fonctions disponibles pour un format particulier. Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3.

BD BD-Video
DVD: DVD-Video, DVD-VR, DVD+VR
CD: Audio CD, Super Audio CD
VIDEO : fichiers video
MUSIC: fichiers audio
PHOTO : fichiers photo

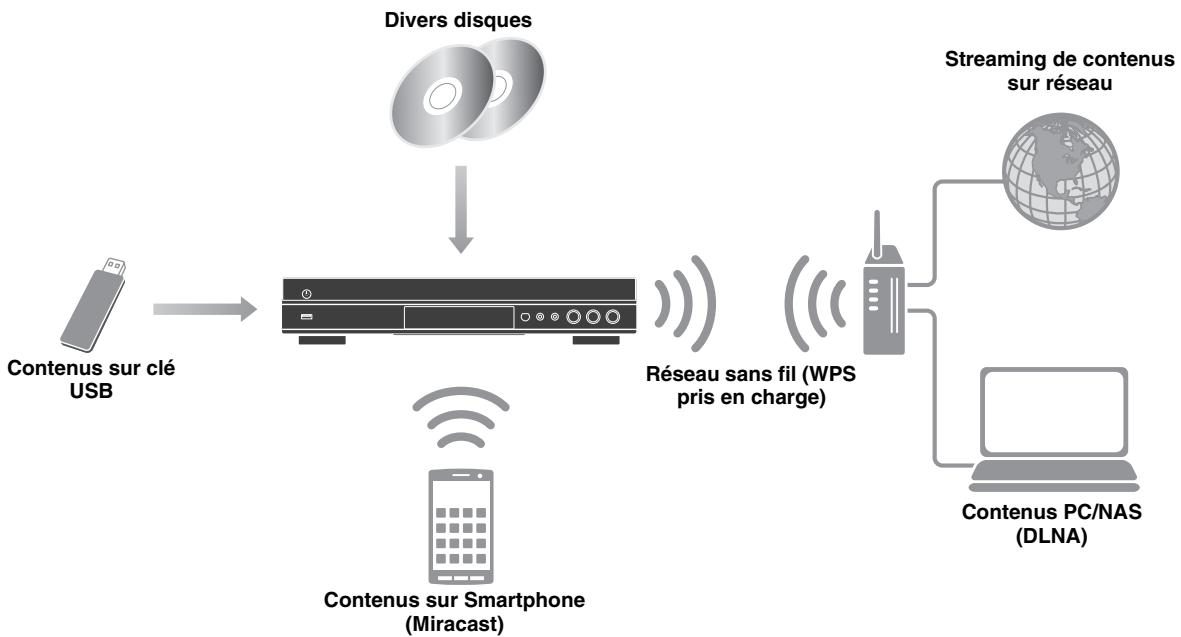

Possibilities offertes par ce lecteur

Grande variété de disques et formats de fichiers compatibles

• Blu-ray Disc^TM , DVD, SA-CD et CD (p. 23)
• Blu-ray 3D^TM (p. 11), BONUSVIEW™ et BD-Live™ (p. 25)
• Fichiers video, musique et image sur disques DVD-R/RW, CD-R/RW et dispositifs de stockage USB (p. 19)

■ Fonctionnalités réseau améliorées

• Partage de contenus sur serveur DLNA (PC ou NAS) (p. 19)
• Visionnage en streaming de contenus sur services de réseau (p. 21)
• Commander ce lecteur avec des dispositifs mobiles (AV CONTROLLER) via réseau (p. 22)
• Visionner les photos et vidés d'un smartphone sur un téléviseur (MiracastTM) (p. 22)

Simplicité d'installation et d'utilisation

• Configuration initiale à la fois simple et rapide (p. 18)
• Configuration sans fil automatique avec la fonction WPS (Wi-Fi Protected Setup) (p. 18)
• Mise à niveau logicielle via réseau ou USB (p. 37)
• Pilotage du télévisueur, ampli-tuner AV et de ce lecteur (HDMI Control) (p. 30)

Accessoires fournis

Assurez-vous que le produit a eté livré avec tous les accessoaires suivants.

Télécommande

Cordon d'alimentation

À propos des disques et des fichiers

Types de disques/fichiers utilisables avec ce lecteur

• Ce lecteur accepte les disques de 12cm et de 8cm .
  Aucun adaptateur 8cm - 12cm n'est nécessaire.
• Utilisez des disques conformes aux standards compatibles indiqués par les logos officiers prênts sur l'étiquette du disque. La lecture de disques non conformes à ces standards n'est pas garantie. En outre, le fait de pouvoir direc ces disques ne garantit ni la qualité d'image ni la qualité du son.

Type de disque	Format d'enregistrement
BD-ROM/BD-R/ BD-RE	Disques BD-Video/fichiers de donnéesés
DVD-ROM	DVD-Video
DVD-R/DVD-R DL/DVD-RW	Disques DVD-Video/DVD-VR/AVCHD/ fichiers de donnéesés
DVD+R/DVD+R DL/DVD+RW	Disques DVD-Video/DVD+VR/AVCHD/ fichiers de donnéesés
CD-ROM	CDDA/HDCD
CD-R/CD-RW	CDDA/fichiers de donnéesés
SA-CD	SA-CD
USB*	Fichiers de donnéesés
DLNA	Fichiers de donnéesés

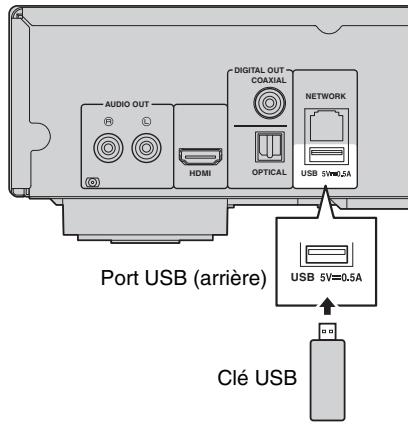

• Ce lecteur est compatible avec une clé USB formatée aux formats FAT 16/32 et NTFS.

Formats de fichiers audio compatibles MUSIC	Formats de fichiers video compatibles VIDEO	Formats de fichiers image compatibles PHOTO
MP3 (.mp3) *1 WMA (.wma) *2 AAC (.aac/.m4a) WAV (.wav) *3 FLAC (.flac) *3 ALAC (.m4a) *3	DivX (.divx) MKV avec format DivX (.mkv) MKV avec H.264 (.mkv) MPEG PS (.mpeg/.mpg) MPEG TS (.ts) MPEG-4 (.mp4) VOB (.vob) AVI (.avi) ASF (.asf) WMV (.wmv) *4	JPEG (.jpeg/.jpg) GIF (.gif) PNG (.png)

1 Fréquence d'échantillonnage entre 32 et 48 kHz (stéreo) et début binaire entre 8 et 320 kbps
2 Fréquence d'échantillonnage entre 32 et 48 kHz (stéreo) et début binaire entre 32 et 192 kbps
3 Fréquence d'échantillonnage jusqu'à 192 kHz/24 bits (LPCM/stéroye)
4 WMV9 (résolution maximum : 1920 x 1080)

Remarques

-La lecture d'un fichier figurant dans le tableau cidesus n'est pas garantie selon les methodes de creation de fichier ou les codecs utilisés.
- La lecture de l'ensemble des fichiers contenus sur le disque, le périphérique mémoire USB et le réseau n'est pas garantie.
- Il n'est pas possible de dire un fichier dont les droits d'auteur sont protégés.

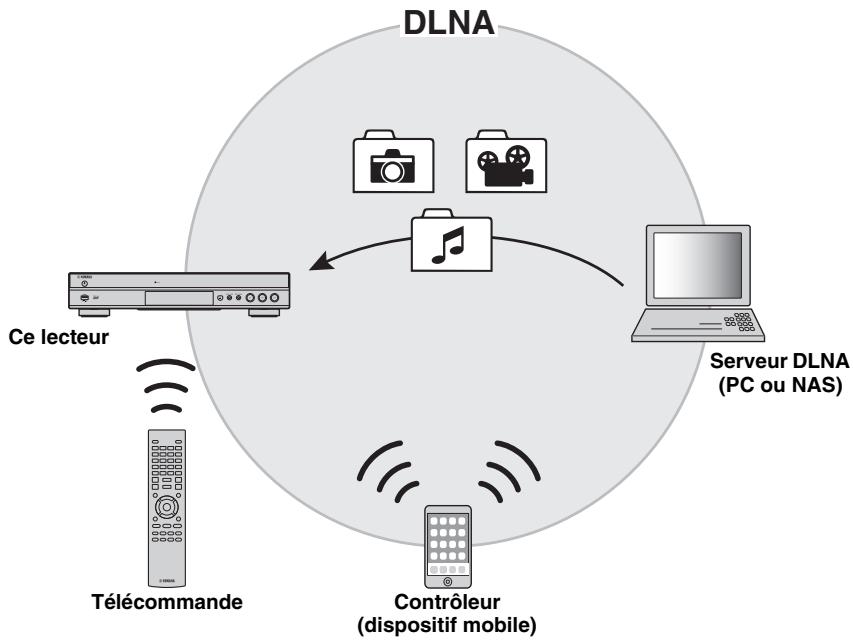

- Lorsque le DLNA est utilisé, le fichier doit répondre aux exigences du serveur DLNA.

Information sur la gestion des régions pour les disques Blu-ray/DVD video.

• Les lecteurs et disques Blu-ray/DVD video comptent des codes régionaux qui déterminant la région dans laquelle un disque pourrait être lu. Vérifiez la mention du code de région sur le panneau arrêté de ce lecteur.
• Dans le cas d'un disque Blu-ray, le disque peut être lu sur ce lecteur s'ilporte la même mention de code de région ou la mention du code de région « ABC »
• Dans le cas d'un disque DVD, le disque peut être lu sur ce lecteur s'il porte la même mention de code de région ou la mention du code de région « ALL ».

Information sur la gestion des régions
Destination	BD-Video	DVD-Video
États-Unis et Canada	Code de région « A » ou « ABC »	Numéro de région « 1 » ou « ALL »
		1 ALL
Europe	Code de région « B » ou « ABC »	Numéro de région « 2 » ou « ALL »
		2 ALL
Asie, Taiwan et Corée	Code de région « A » ou « ABC »	Numéro de région « 3 » ou « ALL »
		3 ALL
Amérique centrale et Amérique du Sud	Code de région « A » ou « ABC »	Numéro de région « 4 » ou « ALL »
		4 ALL
Australie	Code de région « B » ou « ABC »	Nombre de région « 4 » ou « ALL »
		ALL
Russie	Code de région « C » ou « ABC »	Nombre de région « 5 » ou « ALL »
		ALL

Remarques

• Les opérations et fonctions des disques Blu-ray/ DVD video peuvent différer des explications données dans ce mode d'emploi et certaines opérations peuvent être interdites en raison de réglages effectuels par le fabricant du disque.
• Si un écran de menu ou des instructions de fonctionnement s'affichent pendant la lecture d'un disque, suivez les indications affichées.
• Certains disques peuvent ne pas être lus.
• N'oubliez pas de finaliser tous les supports d'enregistrement que vous avez l'intention de生存 sur ce lecteur.
  -La « finalisation » désigne un traitement effectué durant l'enregistrement d'un disque, de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs. Seuls les disques finalisés peuvent êtrelus sur ce lecteur.(Ce lecteur ne possede pas de fonction pour finaliser les disques.)

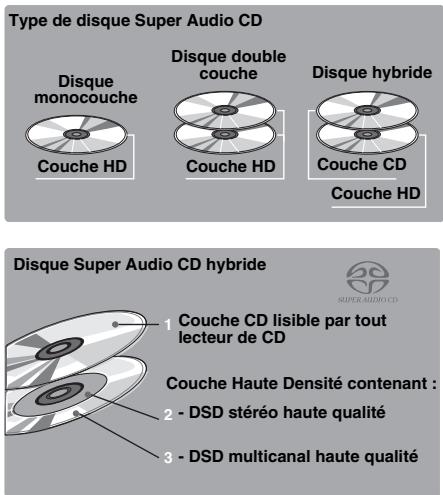

À propos des disques Super Audio CD (SA-CD)

• Format audio basé sur la norme CD actuelle mais qui inclut davantage d'informations permettant de restituer un son de toute valeur qualité. Il existe trois types de disques : les disques simple couche, double couche ou hybrides. Le disque hybride peut être lu sur les lecteurs CD existants ainsi que sur les lecteurs Super Audio CD car il contient à la fois des informations CD audio standard et des informations Super Audio CD.

Remarque

• Cet apparéil n'affiche pas les données/texte inclues dans les disques sur l'écran du panneau avant.

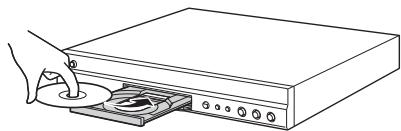

Chargement d'un disque

• Insérez le disque avec la face imprimée vers le haut.
• Dans le cas d'un disque enregistré des deux côtes, tournez la face à litre vers le bas.

Remarques

• La lecture peut commencer automatiquement en fonction du disque et du réglage besoin pour ce lecteur.
• Avec certains disques, il est possible que le menu soit affché en premier.
• La durée de chargement du disque peut varier selon le disque.

■ Précautions d'emploi pour les disques

Attention aux rayures et à la poussière

• Les disques Blu-ray, DVD et CD sont sensibles à la poussière, aux traces de doigs et particulièrement aux rayures. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipuez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangez le boîtier et le disque en position verticale.

Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximate d'appareils de chauffage ou dans des endroits très humides. Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents. Évitez de ranger les disques dans des endroits très poussiêreux ou très humides.

Précautions de manipulation

• Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l'eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord.

• N'utilisez pas de nettoyants en atomiseur contenant du benzène, du diluant, des liquides de protection contre l'électricité statique ou tout autre solvant.

• Ne touchez pas la surface du disque.

• Ne collez pas de papier ou des étiquettes adhésvises sur les disques.
• Si la surface de lecture d'un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et ejecter le plateau de disque ou bien le disque risque de ne pas être lu correctement.

Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

• N'utilise jamais de disque de nettoyage en vente dans le commerce. L'utilisation de ces disques peut endommager la lentille.
• Confiez le nettoyage de la lentille au SAV agréé par Yamaha le plus proche.

■ Précautions concernant le visionnage d/images video 3D

• Il se pourrait que certaines personnes éprouvent une gène ou un malaise (fatigue visuelle, épuisement ou nauseée) lors du visionnage de supports video 3D. Nous recommendons à tous les utilisateurs de faire une pause à intervalles réguliers lors du visionnage de supports video 3D.
• En cas de gène ou malaise quelconque, arrêtez le visionnage du support video 3D et attendez que la gène ou le malaise soit passé. En cas de malaise sérieux, consultez un médecin.
• Lisez attentivement les modes d'emploi (disque Blu-ray et téléviseur) et/ou les consignes de sécurité affichées sur le téléviseur.
• La vue est toujours en cours de développement chez les enfants en bas âge (plus particulièrement en dessous de six ans). Veuillez consulter un médecin (pédiatre ou oculiste) avant de laisser des enfants en bas âge regarder des supports video 3D.
• Les jeunes enfants doivent toujours être sous la surveillance d'unadulte pour s'assurer que les consignes ci-dessus sont appliquées.

Technologie Cinavia

• La technologie Cinavia fait partie du système de protection du contenu dans votre lecteur Blu-ray.

Remarque

• Notre lecteur Blu-ray peut afficher les messages suivants, s'arrêter ou couper provisoirement le son des sorties audio si vous lisez une copie non autorisé d'un contenu protégé par la technologie Cinavia.

Ces messages sont affichés en anglais uniquement.

Arrêt de la lecture. Le contenu que vous visionnée est protégé par Cinavia® et sa lecture sur cet apparéil n'est pas autorisée. Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 1.

Arrêt provisoire du son. N'ajustez pas le volume. Le contenu que vous visionnez est protégé par Cinavia® et sa lecture sur cet apparéil n'est pas autorisée. Pour de plus amples informations, consultez le site http://www.cinavia.com. Code message 3.

À propos de la technologie Cinavia

Ce produit utilise la technologie Cinavia afin de limiter l'utilisation de copies non autorisées de certains films et de certaines vidés produits à des fins commerciales et de leurs bandes son originales. Lorsqu'une utilisation interdite d'une copie non autorisée est détectée, un message sera affché et la lecture ou la copie sera interrompue. Des informations complémentaires concernant la technologie Cinavia peuvent être obtenues auprès du centre Cinavia d'information des consommateurs en ligne à l'adresse suivante http://www.cinavia.com. Pour obtenir par courrier des informations complémentaires concernant Cinavia, envoyez un courrier mentionnant votre adresse postale à : Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, États-Unis.

Commandes et fonctions

Panneau avant

① (Mise sous tension/Mise en veille)
Permet d'allumer ce lecteur ou de leMETtre en veille. Maintenez le bouton du panneau avant enforcé pendant 5 secondes au moins pour reinitialiser le lecteur (reinitialisation du systeme).
② Connecteur USB (p. 16)
③ Indicateur SA-CD

S'allume lorsqu'un SA-CD est inséré et que la couche SA-CD (p. 4) est selectionnée.

④ Afficheur du panneau avant

Affiche différentes informations relatives au fonctionnement de l'appareil.

⑤ Plateau de disque
(6) (Ejection)

Ouvre/referme le plateau de disque.

(Recherche arrière/Saut arrêté)

Exercer une simple pression pour un saut arrêté ou maintainir enforcé pour une recherche vers l'arrêté.

(Recherche arrête/Saut arrête)

Exercer une simple pression pour un saut avant ou maintainir enforcé pour une recherche vers l'avant.

(9) Lecture

Lance la lecture.

(10) (Pause)

Effectue une pause.

(1) (Arrêt)

Interrompt la lecture.

Remarque

• Retirez le film de protection du panneau avant du lecteur avant d'utiliser l'appareil.

Panneau arrête

• apparait dans le coin supérieur gauche de l'écran si la fonction correspondant à la touche n'est pas disponible.

① Émetteur de signaux infrarouges : Envoie des signaux infrarouges. Dirigez l'émetteur de la télécommande vers le capteur de l'appareil de destination (p. 10).
② : Permet d'allumer ce lecteur ou de le mettre en veille.
③ ▲: Ouvre/referme le plateau de disque.
④ Touches de couleur BD: Servez-vous de ces touches conformément aux instructions à l'écran.

ZOOM DVD VIDEO PHOTO : Effectue un zoom avant/arrière. Chaque nouvelle pression sur la touche grossit ou réduit progressivement la vue à l'écran (jusqu'à 3 incréments dans chaque sens).

PROGRAM DVD CD:Permet de définir l'ordre de lecture (p.25).Vous pouvez etablier une liste相对较 jusqu'à 15 plages (dans le cas d'un disque audio) ou 15 titres/chaprites (dans le cas d'un DVD video).

SHUFFLE DVD CD VIDEO MUSIC PHOTO : Sélectionne le mode de lecture aléatoire (p. 23).

PHOTO : Permet de changer de mode de répétition. Appuyez plusieurs fois de suite sur cette touche pour faire votrechoix parmi les différents modes proposés.

: Repete le titre en cours de lecture.
CH: Repète le chapitre en cours de lecture.
F: Repète le dossier en cours de lecture.
All: Repete l'intégralité des plages/fichiers du disque.
: Repete la plage ou le fichier en cours de lecture.

⑤ Touches numériques : Permettent de saisir des nombres ou de passer directement, en cours de lecture, à la plage ou au chapitre correspondant au numéro saisi. Ces touches risquent de ne pas être disponibles selon le type de disque et les conditions de lecture.
⑥ CLEAR: Efface le nombre saisi ou l'entrée définie.
⑦ PIP BD: Active/désactive la fonction d'incrustation (image dans l'image) (p. 26). Marque PIP (pip) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également seLECTIONner cette fonction à partir du menu à l'écran (p. 23).

Remarque

• Marque PIP s'affiche à condition d'avoir activé la fonction Marque PIP (p. 31).
  ⑧ MIRACAST: Active Miracast (p. 22).

⑨ 2ND AUDIO BD: Active les données audio

seconaires pour les incrustations (image dans l'image) (p. 26) ou les commentaires audio. Deuxieme Marque

Audio (□) apparaît sur l'écran lorsque cette fonction est disponible (p. 34). Vous pouvez également selectionner cette fonction à partir du menu à l'écran (p. 23).

Remarque

• Deuxieme Marque Audio s'affiche à condition d'avoir activé la fonction Deuxieme Marque Audio (p. 31).

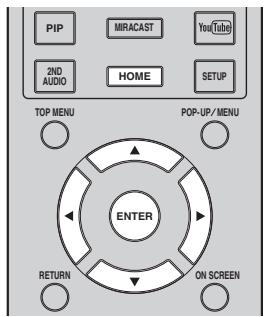

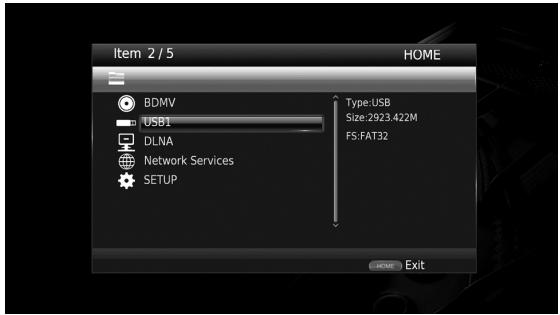

  10 HOME: Permet d'afficher l'écran de menu HOME (p. 19).
  ⑪ TOP MENU BD DVD : Affiche l'écran du menu principal si le disque contient un menu. Sélectionnez

I'option voulue a I'aide des touches / / et ENTER.

Remarque

• Étant donné que certaines opérations varient en fonction du disque, conformez-vous aux instructions affichées dans chaque écran de menu.
  Touches de curseur ( / / < >) : Déplacant la selection (entree en surbrillance) sur I'ecran de menu.
  ENTER: Sélectionne le menu ou la fonction en surbrillance.
  13 RETURN: Permet de revenir au menu ou à l'écran precedent, etc.

(14) Touches de contrôle

: Effectue une pause.

: Lance la lecture.

: Effectue un saut arrriere/avant.

Effectue une recherche arrêté/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de recherche (jusqu'à 5 incréments dans chaque sens). Appuyez sur pour reprendre la lecture dans des conditions normales.

PHOTO: Change la vitesse du diaporama (plus lent/ plus rapide : 3 increments).

Appuyez sur cette touche pour la recherche/la relecture instantanée. La fonction de recherche instantanée effectue un saut du contenu de 30 secondes. La relecture instantanée permet de revenir 10 secondes en arrêté.

15 SETUP: Affiche l'écran de menu SETUP (p. 27).
16 STATUS: Affiche diverses informations au sujet du mode de lecture (p. 24).

Permet de dire un morceau ou une scène que vous souhaitez repeter.

1 Appuyez sur REPEAT A/B à l'endetroit où vous souhaitez commencer la lecture. « A- » apparait à l'écran.
2 Appuyez à nouveau sur REPEAT A/B à l'endetroit où vous souhaitez terminer la lecture. « A-B » apparait à l'écran. La lecture en boucle commence.
3 Pour annuler la lecture en boucle, appuyez sur REPEAT A/B. « A-B » disparaît de l'écran pour indiquer que la lecture en boucle est terminée.

Remarque

• Les conditions d'exécution de cette fonction sont liées aux specifications du disque.

18 SUBTITLE BD DVD VIDEO : Permet de changer la langue des sous-titres (p. 42) lorsque cela est possible. Vous pouze également seLECTIONner cette fonction à partir du menu à l'écran (p. 23).
19 ANGLE BD DVD : Permet de changer l'angle de vue de laamera si la video est enregistrée sous

plausible angles de prise de vue. Marque Angle ( ) apparait sur l'écran lorsque cette fonction est disponible. Vous peuvent également seLECTIONner cette fonction à partir du menu à l'écran (p. 23).

Remarque

• Marque Angle s'affiche à condition d'avoir activé la fonction Marque Angle (p. 31).
  20 AUDIO BD DVD: Permet de changer la langue de diffusion ou le format audio. Vous pouze également selectionner cette fonction à partir du menu à l'écran (p. 23).

② SEARCH BD DVD CD VIDEO MUSIC :

Permet de passer directement à un point indiqué pendant la lecture. Pour en savoir plus sur cette fonction, reportez-vous à la section « Utilisation de la fonction de recherche » (p. 25). Vous pouvez également sélectionner cette fonction à partir du menu d'etat (p. 24).

② YouTube:ActiveYouTube(p.21).
23 POP-UP/MENU BD DVD : Affiche un menu contextuel. Le contentu du menu varie en fonction du disque. Pour en savoir plus sur l'accès au menu contextuel et sur son fonctionnement, consultez les instructions du disque.
Selon le DVD, vous pouvez afficher l'écran du menu principal en appuyant sur POP-UP/MENU.
24 ON SCREEN: Affiche le menu à l'écran (p. 23).

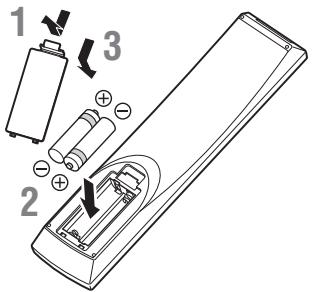

Insertion des piles dans la télécommande

Remarques

• Changer les deux piles lorsque la portée de la télécommande diminue.
• Utilizez des piles AAA, R03, UM-4.
• Assurez-vous que les polarités sont correctes. Reportez-vous à l'illustration figurant à l'intérieur du compartment des piles.
• Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée.
• N'utilisez pas des piles usagées associées à des piles neuves.
• N'associez pas différents types de piles (telles que des piles alcaline et des piles au manganèse). Lisez attentivement les instructions figurant sur l'emballage, ces différences types de piles pouvant avoir la même forme et la même couleur.
• Si les piles ont fuit, mettez-les immédiatement au rebut. Évitez de toucher les matières qui ont fuit ou de les laisser entre en contact avec les vêtements, etc. Nettoyez soigneusement le compartment des piles avant d'y insérer de nouvelles piles.
• Ne jetez pas les piles avec les ordures menagères : mettez-les au rebut conformément aux réglementations nationales en vigueur.
• Conservez les piles hors de portée des enfants. Si une pile est avalée par accident, contactez immédiatement votre médecin.
• Retireez les piles lorsque vous prévoyez de ne pas utiliser la télécommande pendant une longue période.
• Ne rechargez pas ou ne désassemblez pas les piles fournies.

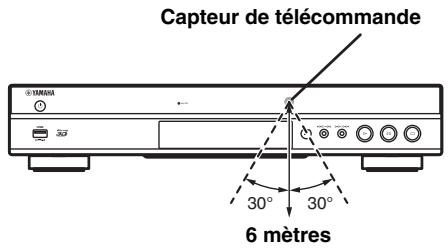

Portée approximative de la télécommande

Fonction ID

Si vous utilisez plusieurs apparèels Yamaha, il se pourrait que la télécommande de ce lecteur pilote d'autres apparèils, ou qu'une autre télécommande pilote ce lecteur. Dans ce cas, changez l'ID de la télécommande pour éviter toute interférence avec d'autres apparèils. Si vous avez changé l'ID de la télécommande n'oubliez pas de sélectionner le même ID pour l' apparèil principal. Le réglage par défaut est ID1.

1 Réglage de la télécommande

Pour changer l'ID d'ID1 à ID2, maintainez le bouton rouge et la touche numérique 2 enforcés en même temps pendant 7 secondes. Pour changer l'ID d'ID2 à ID1, maintenez le bouton rouge et la touche numérique 1 enforcés en même temps pendant 7 secondes.

2 Réglage de l'appareil principal

Maintenez les boutons | ↓/↓ et ↑▶/▶ sur le panneau avant enforcés en même tempspendant 2 secondes pour afficher l'ID actuelforsque :

-Aucun disque n'est insere dans le lecteur.
- Le plateau de disque est fermé.
-La lecture est arrêtée.
- « NO DISC » s'affiche sur le panneau avant.
Continuez à十年er les touches enforcées pendant encore 2 secondes pour changer l'ID de ID1 à ID2 et vice versa.

Remarques

• Lorsque la télécommande ne contient aucune pilependant quelques minutes, ou si des piles déchargees restent dans la télécommande, l'ID de la télécommande passée automatiquement sur ID1. Si vous souhaitez utiliser la télécommande enconfiguration ID2, insérez des piles neuves etdéfinissez de nouveau l'ID de la télécommande.
• Lorsque le lecteur est réinitialisé, l'ID de sa télécommande sera ID1.

Raccordements video/audio

Raccordez les cables video/ audio appropriés en fonction des apparciels utilisés.

Astuces

• Reportez-vous à la page 35 pour en savoir plus sur les formats de sortie audio/vidéo disponibles.
• Procurez-vous les cables appropriés nécessaires au raccordement de vos appareils. Le type et le nombre de ces cables peuvent varier en fonction des appareils utilisés.

Lecture video audio via un télévisuer et ampli-tuner AV

Reportez-vous à la section « Raccordement à un téléviseur via un ampli-tuner AV » (p. 12).

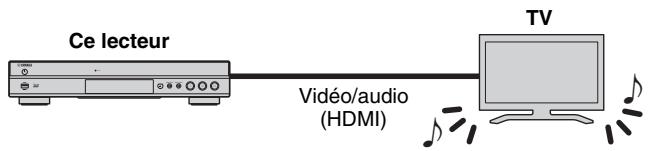

Lecture video audio via un télévisur utilisé seul

Reportez-vous à la section « Raccordement direct à un téléviseur » (p. 12).

Lecture video音频 via un télévisuer et un dispositif audio

Reportez-vous à la section « Raccordement à un télévisueur et à un dispositif audio » (p. 13).

À propos de la connexion HDMI

Pour bénéficier d'une image de haute qualité et du son numérique via la borne HDMI, procurez-vous dans le commerce des cables HIGH SPEED HDMI portant le logo HDMI ( comme sur le panneau arrêté du lecteur).

Astuces

• Pour en savoir plus sur la fonction Contrôle HDMI, reportez-vous à « Contrôle HDMI » (p. 30).
• Pour changer le mode de sortie de la borne HDMI, utilisez le paramètre « HDMI » (p. 34) sous Paramétres audio.

Raccordement pour la lecture de disques Blu-ray 3D

Pour pouvoir dire des disques Blu-ray 3D sur ce lecteur, il est impératif que votre système replissse les conditions suivantes.

• Notre télévisueur et ampli-tuner AV (le cas échéant) doit prendre en charge la fonction 3D.
  Sortie 3D sous Paramètres video (p. 32) est réglé sur « Auto »

Raccordement à un téléviseur via un ampli-tuner AV

Raccordez ce lecteur à l'ampli-tuner AV et le téléviseur à l'ampli-tuner AV à l'aide de câbles HDMI.

Pour en savoir plus sur le raccordement des haut-parleurs, reportez-vous au mode d'emploi fourni avec votre amplituner AV et vos haut-parleurs.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Celecteur

Raccordement direct à un téléviseur

Raccordez ce lecteur au télévisuer à l'aide d'un cable HDMI.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Raccordement à un télévisuer et à un dispositif audio

Raccordez ce lecteur au télévisuer à l'aide d'un cable HDMI et raccordez le dispositif audio au lecteur avec un cable audio (numérique optique, numérique coaxial ou cable à fiche stéreo).

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Pour changer le mode de sortie des bornes COAXIAL/OPTICAL, utilisez le paramètre « Coaxial / Optique » (p. 34) sous Paramètres audio.
• Si le son de la source est produit à la fois par les haut-parleurs du téléviseur et le dispositif audio, réglez HDMI sur « Non » sous Paramètres audio pour désactiver la sortie son vers le téléviseur.
• Le signal audio des disques SACD ne peut pas etre transmis à la borne COAXIAL ni OPTICAL (p. 35).

Raccordement réseau

Le raccordement de ce lecteur à un réseau (sans fil ou filaire) permet d'utiliser les fonctions suivantes.

• Lecture de contenus sur serveur DLNA (PC ou NAS) (p. 19)
  Lecture de divers contenus sur services de réseau (p. 21)
  Lecture de disques compatibles BD-Live (p. 25)
• Pilotage du lecteur avec des dispositifs mobiles (AV CONTROLLER) (p. 22)

Remarques

• L'utilisation des services de réseau ou de la fonctionnalité BD-Live requiert une connexion internet à haut débit.
• Reportez-vous au mode d'emploi de votre équipement, car la méthode de connexion et l'apparil raccordé peuvent différer selon vos reconnements reseau.
• Utilisez un cable réseau/routeur compatible 10BASE-T/100BASE-TX.

Astuce

• Si vous utilisez un routeur compatible DHCP, vous ne devez régler aucun paramètre réseau pour ce lecteur. En effet, tous les réglages réseau ( comme par exemple l'adresse IP) lui sont assignés automatiquement. Vous ne devez donc configurer le réseau que si le routeur n'est pas compatible DHCP ou que vous voulez effectuer manuellement les réglages réseau (p. 32).

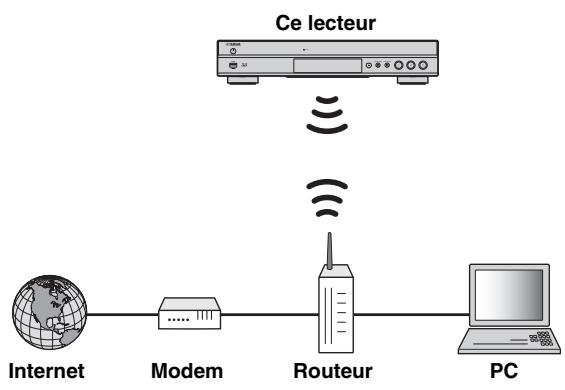

Raccordement sans fil

La fonction Wi-Fi de ce lecteur permet de le raccorder sans fil à votre réseau (routeur). Pour utiliser la fonction Wi-Fi, reportez-vous à la section « Configuration de connexion sans fil » (p. 18) et effectuez les réglages appropriés.

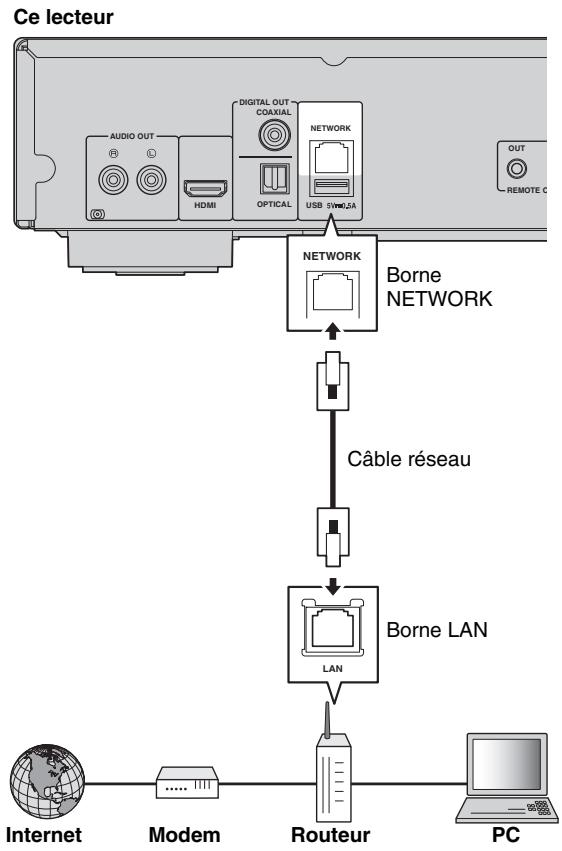

Raccordement filaire

Raccordez ce lecteur à votre réseau (routeur) avec un cable réseau blinde à paires torsadées disponible dans le commerce.

Configuration du serveur DLNA

La fonction DLNA permet de partager des contenus multimédia ( comme des vidés, de la musique et des photos) stockés sur un serveur DLNA (PC ou NAS) connecté à votre réseau et de visionner/écouter ces contenus via ce lecteur.

En outre, vous pouvez utiliser un dispositif mobile ( comme un smartphone ou une tablette) pour commander sans fil ce lecteur via le réseau.

Pour utiliser les fonctions DLNA, effectuez les raccordements réseau (p. 14) puis la configuration du serveur DLNA décrite ci-dessous.

Remarques

• Pour que les fonctions DLNA soient disponibles, il est impératif que tous les dispositifs soient raccordés au même réseau.
• Un NAS ne peut être utilisé comme serveur DLNA que s'il est compatible DLNA.

Réglage de partage de medias sur le serveur DLNA

Pour pouvoir dire des contenus multimédia stockés sur votre serveur DLNA (PC ou NAS), vous devez au préalable régler le paramètre de partage de media du logiciel de serveur DLNA installé sur le serveur DLNA en question.

Astuce

• Pour en savoir plus sur le paramétrage du serveur DLNA ou les formats de fichiers compatibles avec le serveur DLNA, reportez-vous aux modes d'emploi de votre serveur DLNA et de son historiel.

1 Mettez votre serveur DLNA (PC ou NAS) et ce lecteur sous tension.
2 Si vous utilisez un PC comme serveur DLNA, vérifie que le calculiel de serveur DLNA ( comme par exemple Windows Media Player 12) est installé sur l'ordinateur.
3 Sur votre serveur DLNA, activez le partage de medias et autorisez leur partage avec ce lecteur. La configuration du serveur DLNA est terminée. Pour dire les contenus sur serveur DLNA avec ce lecteur,CHOISSEZ LE serveur DLNA et un fichier multimédia sous le menu HOME (p. 19).

Utiliser un dispositif mobile comme contrôleur média

Si vous possédez un dispositif mobile ( comme un smartphone ou une tablette) prénant en charge la fonction Digital Media Controller (DMC), vous pouvez l'utiliser pour commander ce lecteur via le réseau.

Astuces

• Pour pouvoir commander ce lecteur avec un dispositif mobile, réglez Contrôle DMC (p. 32) sous le menu SETUP sur Permettre (réglage par défaut).
• Pour vérifier si votre dispositif mobile prend en charge la fonction DMC, reportez-vous aux modes d'emploi de votre dispositif mobile et de son logiciel.

Raccordement USB

Le raccordement d'une clé USB au port USB en face avant ou arrêt de ce lecteur permet de dire les fichiers multimédia contenus sur la clé en question (p. 19).

Remarques

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.
• Raccordez une clé USB à l'un des ports USB (en face avant/arrête) de ce lecteur pour utiliser la fonction BD-Live (p. 26).

Ce lecteur

Ce lecteur

Autres raccordements

Raccordement aux connecteurs REMOTE CONTROL

• Vous pouvez transmettre et receivevoir les signaux de commande à distance grâce aux connecteurs REMOTE CONTROL (OUT/IN).
• Reliez fermement les extrémites des cables mono avec fiches minijack de 3,5mm (en vente dans le commerce) aux connecteurs REMOTE CONTROL (OUT/IN) appropriés.
• Si vous ampli-tuner AV est un produit Yamaha et peut transmettre des signaux de commande SCENE via son connecteur REMOTE OUT, vous pouvez commander le lecteur à l'aide de la fonction SCENE.

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Pour en savoir plus sur la fonction SCENE, reportez-vous au mode d'emploi fourni avec votre ampliTuner AV Yamaha.
• Vous avez la possibilité de relier un apparéil Yamaha (tel qu'un lecteur CD) disposant de la fonction SCENE au connecteur REMOTE CONTROL (OUT) de ce lecteur.

Raccordement du cordon d'alimentation

• Àprous avoir effectué tous les raccordements nécessaires, branchez une extrémité du cordon d'alimentation fourni au connecteur AC IN à l'arrière du lecteur. Branchez ensuite l'autre extrémité du cordon à une prise secteur

Réglages initiaux

■ Configuration via Installation Facile

La fonction Installation Facile permet de définir facilement la langue, la résolution et le format d'image. L'écran Installation facile s'affiche lors de la première mise sous tension de ce lecteur effectué juste après l'achat de votre apparéil. Vous pouvez procéder aux mêmes réglages à partir du menu SETUP Systeme Installation facile.

1 Dés que l'écran Installation facile apparait, appuyez sur ENTER pour préconfigurer votre lecteur avec Installation facile.

2 Définissez la langue, la résolution et le format d'écran en suivant les instructions affichées à l'écran.

Remarques

• Si aucune image n' apparait sur le télévisuer à l'issue de la procédure Installation facile, reportez-vous à la section « Guide de dépannage » (p. 39).
• Un averissement concernant la lecture de supports video 3D apparait à la mise sous tension de ce lecteur. Appuyez sur ENTER pour faire disparaître le message ou sur CLEAR pour éviter qu'il s'affiche à nouveau (p. 30).

■ Configuration de connexion sans fil

Pour connecter ce lecteur à votre réseau (routeur) sans fil, configurer les paramètres de connexion sans fil en effectuant la méthode ci-dessous.

Si vous routeur (point d'accès) prend en charge la fonction WPS (Wi-Fi Protected Setup), vous pouvez effectuer automatiquement ces réglages et connecter le lecteur au routeur sans devoir saisir manuellement les paramètres de réseau ( comme par exemple SSID).

1 Appuyez sur la touche SETUP pour afficher l'écran du menu SETUP.
2 Sélectionnez Reglages Généaux Réseau Configuration de Connexion Sans Fil.

3 Appuyez sur /> pour désir Oui, puis appuyez sur ENTER.

4 Appuyez sur pourCHOIR une des methododes de configuration suivantes, puis appuyez sur ENTER.

Recherche : Sélectionnez cette option pour rechercher les réseaux sans fil disponibles. Quand la liste des réseaux s'affiche, Sélectionnez le SSID pour la connexion et saississez le mot de passer.

Manuel : Sélectionnez cette option pour saisir manuellement les paramètres du réseau ( comme par exemple SSID).

Auto: Sélectionnéz cette option pour utiliser la fonction WPS. Sélectionnéz la méthode PBC (Push Button Configuration, ou configuration via pression des touches) ou la méthode code PIN, puis suive les instructions à l'écran.

Remarques

• Pour en savoir plus sur le réglage et l'utilisation de votre routeur (point d'accès), reportez-vous à son mode d'emploi.
• Si la fonction WPS n'est pas opérationnelle, selectionnez « Recherche » ou « Manuel » pour paramétre la connexion sans fil.
• Les apparèils utilisant une bande de fréquence de 2,4 GHz, tels qu'un four à micro-ondes, un apparéil numérique sans fil ou Bluetooth, sont susceptibles d'interr compromise la communication sans fil. Éloignez le lecteur de ces apparèils ou mettez-les hors tension.
• Les performances de connexion à un réseau sans fil dépendant de l'environnement du réseau (type de routeur, distance entre le routeur et ce lecteur, emplacement d'installation, etc.). Si vous remarquez des coupures du son ou de l'image durant la lecture, rapprochez le lecteur du routeur, changez la position du lecteur ou réorientez l'antenne du routeur.

Menu HOME

Le menu HOME permet d'acceder aux fonctions de base suivantes de ce lecteur.

• Recherche et lecture des fichiers multimédia sur divers disques, clés USB et serveurs DLNA (PC ou NAS)
• Accès à divers services de réseau (p. 21)
• Affichage du menu SETUP (p. 27)

Astuces

• Pour en savoir plus sur les types et formats de disques compatibles, reportez-vous à la page 3.
• Pour dire les contenus de serveurs DLNA avec ce lecteur, vous doivent accorder le paramètre de partage de media (p. 15) sur le serveur DLNA.

Lecture de photo/musicique/video

Opérations de base

/ / : Déplace la seLECTION.

: Revient au dossier parent.

HOME: Accede à l'écran du menu HOME ou quitte cet écran.

ENTER: Confirmé le dossier/fichier besoini.

Procedure de lecture des fichiers dans un dossier donné

Exemple : Sélection d'un fisier video sur une clé USB

Remarque

• Arrêtez la lecture de la video avant d'acceder à l'écran du menu HOME.

1 Appuyez sur la touche HOME pour afficher l'écran du menu HOME.

2 Appuyez sur la touche / pour selectionner la source du fichier que vous avez l'intention de dire, puis appuyez sur ENTER.

Remarque

• Si vous serveur DLNA ne figure pas dans la liste, vérifie qu'il est sous tension et seLECTIONnez DLNA Search pourmettreà jourla liste de serveurs.

3 Sélectionnez le dossier Photo, Musique, Video ou AVCHD à生存, puis appuyez sur ENTER.

Pour revenir au dossier parent, appuyez sur RETURN ou seLECTIONnez

Remarque

• Seul le type de fichierChoisi au cours de cette etape sera presenté à l'etape suivante. Si vous selectionnez, par exemple, le dossier Photo, vous verrez uniquement des fichiers image par la suite.

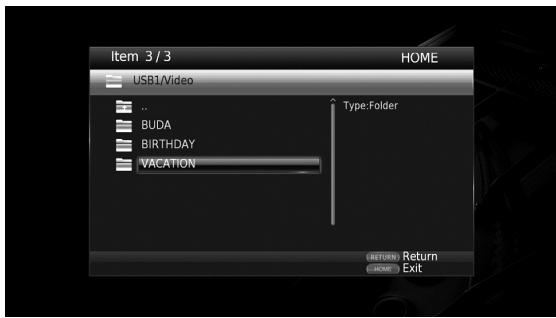

4 Sélectionné le dossier contenant le fichier à dire.

5 Sélectionnez le fichier à生存, puis appuyez sur ENTER.

Si le fichier sélectionné est un fichier video, la lecture commence immédiatement.

S'il s'agit d'un fichier de musique, la lecture commence après l'affichage d'un écran d'etat.

S'il s'agit d'un fichier image, le diaporama commence immédiatement.

Astuce

• Pourprésenter un diaporama avec un fond sonore, commencez par écouter la musique qui vous interesse, puis appuyez sur HOME pour revenir à l'écran de menu HOME et seLECTIONnez le fjichier image.

Remarque

• Selon le contenu du fichier affché, vous risquez de ne pas pouvoir lancer la lecture.

Opérations de visualisation des photos

Lorsque you visionnez des photos, les boutons de la télécommande fonctionnement de la façon suivante.

: Arrête le diaporama et revient à l'explorateur de fichiers.

: Effectue une pause au cours du diaporama.
: Lance la lecture du diaporama.
Passa la photo suivante.
: Passe à la photo précédente.
: Accélère la vitesse de défilament du diaporama (3 incréments).
: Ralentit la vitesse de défilament du diaporama (3 incréments).
: Inverse une photo.
: Cree une copie miroir d'une photo.
: Fait pivoter une photo dans le sens contraire des aiguilles d'une montre.
Fait pivoter une photo dans le sens des aiguilles d'une montre.

ZOOM: Effectue un zoom avant/arrête (jusqu'à 3 incréments dans chaque sens).

/ / / : Effectue un panoramaique en mode de zoom lorsque la taille de la photo est supérieure aux dimensions de 1'écran.

Utilisation des services réseau

Les services de réseau suivants vous permettent de visionner des contenus multimédia ( comme des photos et des vidés).

• Dropbox
• Albums photo en ligne Picasa
  -YouTube

Remarques

• L'accès aux contenus proposés par des tiers nécessite une connexion internet haut début et peut en outre requérir un compte utilisateur ainsi qu'un abonnementpayant.
• Les contenus offerts par ces services tiers peuvent être modifiés, interrompus ou suspendus à tout moment et cela sans avis préalable ; Yamaha decline toute responsabilité liée à de tels changements.
• Certains contenus pourraient etre disponibles uniquement dans certains pays et dans certaines langues.
• Yamaha ne garantit pas que ces services de contenus resteront offerts ou disponibles pour une durée définie, et toute garantie de ce type, explicite ou implicite, est exclue.

1 Appuyez sur la touche HOME pour afficher l'écran du menu HOME.

Astuce

• Pour afficher directement l'écran du menu YouTube, appuyez sur YouTube.

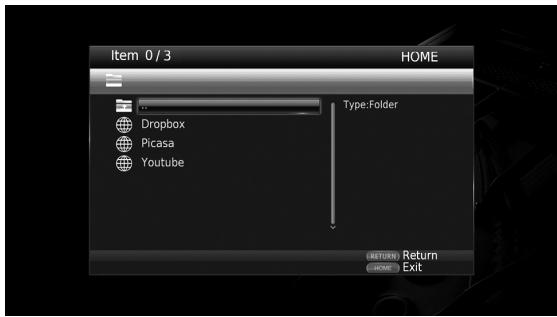

2 Appuyez sur / pour selectionner les services de réseau, puis appuyez sur ENTER.

3 Appuyez sur / / / pour selectionner le service de réseau voulu, puis appuyez sur ENTER.

4 Appuyez sur / / pour sélectionner une option, puis confirmez votre choix (ou lancez le lecture) en appuyant sur ENTER.

Astuce

• Pour quitter chaque service de réseau, appuyez sur HOME.

Remarque

• La suite de la procédure après l'étépe 4 varie selon le contenu des menus proposés par chaque service.

A propos de DropboxTM

Dropbox est un service de réseau qui vous permet de conserver vos fichiers dans votre Dropbox, soit de fourre-tout en ligne, et d'y acceder depuis tout ordinateur, smartphone ou tablette. Ajoutez automatique des photos et visionnez vos vidEOS depuis tout endroit. Pour de plus amples informations, rendez-vous sur www.dropbox.com.

Dropbox

Dropbox est une marque de Dropbox Inc.

A propos des albums photo en ligne PicasaTM

Les albums photo en ligne Picasa constituent un service de réseau qui permet à ses utilisateurs de partager des photos avec leurs familles et connaissances, et de rechercher des photos dans le domaine public.

Pour de plus amples informations, rendez-vous sur picasaweb.google.com.

Picasa. Web Albums

Picasa et le logo Picasa sont des marques commerciales de Google. Inc.

A propos de YouTubeTM

YouTube est un service de réseau qui permet à ses utilisateurs de rechercher, visionner et partager sur Internet des videos créées par les utilisateurs.

Pour de plus amples informations, rendez-vous sur www.youtube.com.

You Tube

YouTube et le logo YouTube sont des marques commerciales de Google. Inc.

Visionner les photos etVIDEOS d'un smartphone sur un téléviseur (MiracastTM)

Miracast permet de visionner des videos sur divers apparciels, sans cable ni connexion à un réseau, via un point d'accès (Wi-Fi Direct). Cela vous permit par exemple de visionner les photos d'un dispositif compatible Miracast (smartphone, etc.) sur un téléviseur raccordé à ce lecteur.

Remarques

• Pour vérifier si votre dispositif est compatible Miracast, reportez-vous au mode d'emploi fourni avec l'appareil en question.
• Quand la fonction Miracast est activée sur ce lecteur, les autres fonctions réseau ( comme DLNA) ne sont pas disponibles.

Dispositif compatible Miracast (smartphone, etc.)

1 Appuyez sur MIRACAST.
2 Dans les 60 secondes qui suivent, activez Miracast sur votre smartphone et selectionnez ce lecteur comme dispositif à raccorder. Pour en savoir plus sur l'utilisation de votre smartphone, reportez-vous à son mode d'emploi.
3 Pour quitter Miracast, appuyez sur MIRACAST.

Astuce

• Vous pouvez aussi quitter Miracast en appuyant sur HOME ou RETURN.

Selon cette configuration, vous pourriez remarquer des coupures du son/de l'image ou des parasites sur l'écran du téléviseur. Dans ce cas, essayez une des suggestions suivantes.

Rapprochez le dispositif Miracast de ce lecteur.
- Mettez hors tension les autres dispositifs sans fil inutilisés.
- Eloignez le dispositif Miracast et ce lecteur de fours micro-ondes, dispositifs Bluetooth et d'autres apparéils sans fil.

Commander ce lecteur avec des dispositifs mobiles (AV CONTROLLER)

Installée sur un dispositif mobile, l'application « AV CONTROLLER » permet d'utiliser le dispositif en question pour commander ce lecteur.

AV CONTROLLER

• Cette application permet de commander les fonctions de base des lecteurs Blu-ray Disc^TM de Yamaha, comme par exemple les fonctions de lecture, pause, saut, mise sous/hors tension et de navigation à l'écran.
• L'application « AV CONTROLLER » est disponible dans de nombreuses langues.
• Pour plus de détails sur « AV CONTROLLER », rendez-vous sur le site Internet de Yamaha.

Mode de lecture avancé

Ce chapitre traite de la lecture des disques Blu-ray, DVD, SA-CD, CD vendus dans le commerce et des disques DVD-RW/R enregistrés.

Remarque

• Les opérations de lecture de base sont décrites à la page 8.

■ Menu à l'écran

Pour afficher ce menu, appuyez sur la touche ON SCREEN. Il suffit ensuite d'appuyer sur / / pour passer d'une option à l'autre, puis d'appuyer sur ENTER pour agir sur la fonction en question.

Le menu à l'écran contient les options suivantes.

Titre BD DVD VIDEO: Indique le nombre du titre en cours de lecture. Il suffit de selectionner le titre qui vous interesse pour y acceder directement.

Chapitre BD DVD VIDEO: Indique le numero du chapitre en cours de lecture. Il suffit de selectionner le chapitre qui vous interesse pour y acceder directement.

Plage/Fichier CD VIDEO MUSIC PHOTO :

Indique le numero de la plage ou du fichier en cours de lecture. Il suffit de selectionner la plage ou le fichier qui vous interesse pour y acceder directement.

Heure BD DVD CD VIDEO MUSIC: Affiche la durée de lecture. Sélectionnez le type d'information qui vous intéressée :

Durée de lecture écoulée de la plage ou du titre/ chapitre/disque/fichier
Durée de lecture restante de la plage ou du titre/ chapitre/disque/fichier

Mode/Modèle de lecture

DVD CD VIDEO MUSIC PHOTO: Indique le mode de lecture actuel. Vous avez le choix entre trois modes de lecture :

CD

• Normal : Lecture normale.
• Aléatoire: Lecture aléatoire sans répétition.
• Random: Lecture aléatoire avec répétition.

DVD

• Normal
• Lecture Aléatoire CH (chapitre)
• Lecture Aléatoire TT (titre)
  Lecture Aléatoire
• Aléatoire CH (chapitre)
• Aléatoire TT (titre)
• Aléatoire Totalité

VIDEO MUSIC PHOTO

• Normal
  Lecture Aléatoire F (dossier)
  Lecture Aléatoire F (dossier)

Audio BD DVD VIDEO: Indique la langue ou le signal de diffusion audio du disque Blu-ray/DVD actuellément selectionné. Vous pouvez selectionner le type de son de votrechoix.

Angle BD DVD: Indique le numero de l'angle de vue actuellément selectionné. Si la videoe est enregistrée sous plusieurs angles de prise de vue, vous âtes libre d'en changer.

Sous-titres BD DVD VIDEO: Indique la langue des sous-titres actuellément selectionnée le cas échéant.

Style de Sous-titres BD: Indique le style des sous-titres actuellément selectionné. Cette fonction concerne uniquement les sous-titres externes de fichiers video. Choisissez le style de texte des sous-titres qui vous interesse.

Bitrate BD DVD CD VIDEO MUSIC: Indique le débit binaire du signal audio/video.

Deuxieme Video BD: Active/désactive la fonction d'incrustation PIP (image dans limage) (p. 8).

Deuxieme Audio BD: Active/désactive les données audio secondaires (p. 9).

Recherche instantanée

BD DVD CD VIDEO MUSIC: Effectue un saut de 30 secondes.

Relecture instantanée

BD DVD CD VIDEO MUSIC:Permet de revenir 10 secondes en arrriere dans la video.

Selection CC

BD DVD VIDEO : Permet deCHOISIR le style des sous-titres pour malentendants.

Diaporama PHOTO :

Indique la vitesse du diaporama. Vous avez le besoin entre trois vitesses différentes, de la plus lente à la plus rapide : Ralenti/Moyen/Rapide.

Transitions PHOTO: Indique la façon dont les photos sont presentsées à l'écran. Vous pouvez changer le type de transition selon l'effect youlu.

Code PageVIDEO:Sélectionne le code de caractère du sous-titre ajouté à la video DivX (p. 41).

Etat, menu

Ce menu propose différents réglages, tels que les sous-titres, l'angle de vue ou le numéro du titre, du chapitre, ou de la plage en cours de lecture. Pour afficher le menu d'état, appuyez sur la touche STATUS. Ce menu contient les sous-menus suivants.

BD DVDVIDEO

Exemple : Icones affichées lors de la lecture d'un disque Blu-ray

(1) (Lecture en cours)
② BDMV (Icône du type de disque/fichier video)
③ (Nombre du titre en cours de lecture): Vous pouvez passer directement au titre youlu à l'aide de la touche SEARCH (p. 9).
(4) (Nombre du chapitre en cours de lecture): Vous pouvez passer directement au chapitre voulu à l'aide de la touche SEARCH (p. 9).
⑤ (Durée de lecture écoulée): Vous pouvez passer directement au moment youlu à l'aide de la touche SEARCH (p. 9).
(6) (Mode de répétition): Affiche le mode de répétition actuel (p. 8).
(SON actuellément sélectionné): Vous pouvez changer la langue de diffusion ou le format audio à l'aide de la touche AUDIO.
(Sous-titre actuellément sélectionné): Vous pouvez changer la langue des sous-titres à l'aide de la touche SUBTITLE.

DVD CD MUSIC

Exemple : Icones affichées lors de la lecture d'un fichier de musique

(1) ▶(Lecture en cours)
② (Mode de répétition): Affiche le mode de répétition actuel (p. 8).
③ (Icône du type de disque/fichier de musique)
(4) (Illustration) MUSIC : Affiche une des images du fichier, si le fichier en contient.
(Numéro de la plage ou du fichier en cours de lecture): Vous pouvez passer directement à la plage voulue à l'aide de la touche SEARCH (p. 9).
(Informations) MUSIC : Affiche des informations relatives à la musique, si le fichier en contient.
(7) (Durée de lecture écoulée): Vous pouvez passer directement au moment voulu à l'aide de la touche SEARCH (p. 9).
(Barre de progression) MUSIC : Affiche le niveau de progression de la chanson en cours.


(1) Lecture en cours
② (Icône du fichier image)
③ (Numero du fichier en cours d'affiche)
(Mode de répétition): Affiche le mode de répétition actuel (p. 8).
(5) (Vitesse du diaporama)

■ Programmation de l'ordre de lecture DVD CD

Il est possible de programmer l'ordre de lecture des plages d'un disque audio ou des chapitres d'un DVD.

Appuyez sur PROGRAM en cours de lecture pour afficher la fenêtre PROGRAMME.

Vouaves la possibilité de programmer un maximum de 15 plages/chapitres.

Exemple : Programmation de l'ordre de lecture des plages d'un CD

1 Appuyez sur PROGRAM en cours de lecture.

2 Appuyez sur ENTER pour programmer l'ordre de lecture.

Dans le cas d'un disque audio, appuyez sur / pour sélectionner chacune des plages dans l'ordre où vous souhaitez les litre, puis appuyez sur ENTER.

Dans le cas d'un disque DVD video, Sélectionnez des titres (réprésentés par leslettres TT) et des chapitres (réprésentés par leslettres CH) au lieu des plages.

Pour-retirer une plage de la liste programmée, seLECTIONnez la plage, puis appuyez sur CLEAR.

Pour annuler la lecture du programme, appuyez sur RETURN.

3 Une fois la programmation terminée, appuyez sur pour valider et commencer la lecture du programme.
4 Pour annuler la lecture d'un programme, appuyez sur

Utilisation de la fonction de

Cette fonction permet d'acceder directement à un point précis du support en cours de lecture.

1 Appuyez sur SEARCH en cours de lecture. Cela a pour effet d'afficher la barre d'etat.
2 Appuyez sur / / pour sélectionner une des entrées suivantes, puis appuyez sur ENTER.

BD DVD:

• Numéro du titre (symbolisé par )
• Numéro du chapitre (symbolisé par)
  Durée du titre écoulée (symbolisée par )
  Durée du chapitre écoulée (symbolisée par ch)

CD:

• Numéro de la plaque (symbolisé par )
  Durée de la plage écoulée (symbolisée par TRACK)
  Durée du disque écoulée (symbolisée par DISC)

VIDEO MUSIC:

• Numéro du fichier (symbolisé par )
• Durée du fichier écoulée (symbolisée par ①)

PHOTO :

• Numéro du fichier (symbolisé par )

3 Appuyez sur / ou sur les touches numériques pourCHOISIR/ajuster la valeur de I'entree en surbrillance, puis appuyez sur ENTER pour acceder au point correspondant.
4 Pour fermer la barre d'etat, appuyez sur STATUS.

Utilisation des fonctions BONUSVIEW™ et BD-Live™

Ce lecteur prend en charge les fonctions de lecture BONUSVIEW (p.41) (BD-ROM Profil 1 Version 1.1) et BD-Live (p.41) (BD-ROM Profil 2).

Remarque

• Les fonctions et la méthode de lecture varient en fonction du disque. Pour en savoir plus, reportez-vous aux instructions figurant sur le disque ou sur le mode d'emploi fourni.

Utilisation de la fonction d'incrustation (lecture audio/vidéo secondaire)

Si vous disposez d'un disque BD video contenant des données audio et video secondaires compatibles avec la fonction d'incrustation (image dans limage), vous avez la possibilité de dire ces données dans un coin de l'écran en même temps que le contenu principal.

Image principale
Image secondaire

Lorsque le symbole PIP (Pip) ou Deuxieme Marque Audio (Dc) est affiché, appuyez sur PIP pour activ/ désactiver la fonction d'incrustation (image dans l'image).

Remarques

• Pour écouter les données audio secondaires, n'oubliez pas de régler le paramètre Sortie audio (Coaxial / Optique ou HDMI) sur PCM ou Reencode (p. 34).
• Sur certains disques, il peut être nécessaire d'activer également les données audio secondaires dans le menu principal du disque (p. 9).
• Le son et l'image secondaires en incrustation peuvent êtrelus et supprimés automatiquement en fonction du contenu. Les zones affichables peuvent également être limitées.

Utilisation de la fonction BD-Live™

1. Définissez les paramètres de configuration du réseau (p. 31).

2. Connectez la clé USB à ce lecteur (p. 16).

Les données BD-Live sont sauvegardées sur la clé USB connectée à ce lecteur. Pour bénéficier de ces fonctions et utiliser la clé USB comme dispositif Espace de stockage externe, raccordez une clé USB de format USB 2.0 « High Speed » (480 Mbit/sec.) à l'un des ports USB (avant/arrière) de ce lecteur.

• Local Storage fait office de mémoire auxiliaire pendant la lecture d'un disque Blu-ray.
• Utilisez une clé USB disposant d'au moins 2Go d'espace libre.

• Un dossier BUDA est créé automatique sur la clé USB, si besoin est.

• Si l'espace de stockage est insuffisant, les données ne seront pas copies/téléchargees. Dans ce cas, supprimez les données inutiles ou utilisez une nouvelle clé USB.

• Le chargement des données peut prendre un certain temps (lecture/écriture).

Remarques

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.
• N'utilisez pas de rallonge USB pour raccarder une clé USB au port USB du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

3. Lancez la lecture du disque.

4. Executez BD-Live conformément aux instructions du disque.

Remarques

• Ne retirez pas la clé USB et ne débranche pas le cordon d'alimentation pendant que la fonction BD-Live est active.
• En ce qui concerne la méthode de lecture de contenus BD-Live, etc., suive les consignes fournies dans la notice du disque Blu-ray.
• Pour tirer parti des fonctions BD-Live, effectuez la connexion au réseau (p. 14) et définièse les paramètres de réseau (p. 31).
• Reportez-vous à la section « Connexion BD-Live » (p. 32) si vous souhaitez restreindre l'accès aux contenus BD-Live.
• Le temps nécessaire pour télécharger les programmes en ligne sur la clé USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et le volume des données de ces programmes.
• Les programmes BD-Live fournis via Internet ne pourront peut-être pas afficher la connexion en fonction du statut du fournisseur (mise à jour). Dans de tels cas, retirez le disque et essayez à nouveau.
• Si l'écran BD-Live n'apparait pas après la sélection de la fonction BD-Live dans le menu du disque Blu-ray, il se peut que l'espace disponible sur la clé USB ne soit pas suffisant. Dans ce cas, ejectez le disque du lecteur et effacez des données sur la clé USB à l'aide du menu « Formater » dans « Espace de stockage externe » (p. 30).

Menu SETUP

Le menu SETUP offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu		Paramètre	Description	Page
Réglages Généaux	Système	Veille Automatique	Permet d'activer/désactiver la fonction d'économie d'énergie.	30
		Contrôle HDMI	Configure le lecteur afin de receivevoir le signal de commande en provenance de la télécommande de votre télévisuer/ampli-tuner AV.	30
		Insérer les paramètres par défaut	Rétablit tous les paramètres par défaut à l'exception du paramètre Security.	30
		Mettre à niveau	Lance la mise à niveau du lecteur.	30
		Information de Mise à jour	Permet d'activer/désactiver l'affichage de notifications à l'écran quand le lecteur détecte une mise à jour du logiciel disponible en ligne.	30
		3D Message de la Réécoute	Affiche un averissement concernant la lecture de supports video 3D à la mise sous tension de ce lecteur.	30
		Espace de stockage externe	Affiche l'espace libre sur la clé USB raccordée à ce lecteur ou formate le dossier « BUDA » de la clé USB.	30
		Installation facile	Permet de définir la langue, la résolution et le format d'image.	30
	Langue	Affichage à l'écran	Permet deCHOISIR la langue des menus ou messages affichés à l'écran.	30
		Menu	Permet deCHOISIR la langue préfééré pour le menu du disque.	30
		Audio	Permet deCHOISIR la langue préfééré pour les donnéesées audio.	30
		Sous-titres	Permet deCHOISIR la langue préfééré pour les sous-titres.	31
	Lecture	Lecture automatique du disque	Configure le lecteur afin de démarrer automatiquement la lecture du disque.	31
		Marque Angle	Permet d'afficher le symbole d'angle de vue (Marque Angle) lors de la lecture de disques Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.	31
		Marque PIP	Permet d'afficher le symbole de la fonction d'incrustation (Marque PIP) lors de la lecture de disques Blu-ray Disc/DVD permettant l'affichage d'image dans l'image.	31
		Deuxieme Marque Audio	Permet d'afficher le symbole de donnéesées audio secondaires (Deuxieme Marque Audio) lors de la lecture de disques Blu-ray Disc/DVD contenant ce type de donnéesées.	31
		Dernière Mémoire	Permet de mémoriser le dernier emplacement de lecture d'un disque Blu-ray ou DVD quand l'apparil passen en veille ou que vous ouvrez le plateau.	31
		DivX(R) VOD DRM	Permet d'afficher le code d'enregistrement des films au format DivX(R).	31
		Sous-titres DivX®	Permet d'activer l'affichage de sous-titres pour les films au format DivX(R)	31
	Sécurité	Modification du mot de passer	Permet de changer le mot de passer pour les paramètres Contrôle Parental et Code pays.	31
		Contrôle Parental	Permet de régler le paramètre Contrôle Parental en fonction du contentu du disque.	31
		Code pays	Permet de définir votre Code pays.	31
	Réseau	Configuration de Connexion	Permet de définir une méthode de connexion au réseau.	31
		Information	Permet d'afficher un écran d'informations au sujet du réseau.	31
		Test de connexion	Permet d'effectuer un test de connexion au réseau.	32
		Configuration IP	Permet de régler le paramètre IP sur Auto/Manuel.	32
		Paramètres Proxy	Permet de configurer le paramètre proxy.	32
		Pilotage réseau	Permet de régler le paramètre de commande des apparciels connectés via Ethernet sur Oui/Non.	32
		Veille Réseau	Définit si ce lecteur peut être mis sous tension depuis d'autres dispositifs du réseau.	32
		Contrôle DMC	Définit si ce lecteur peut être commandé via un contrôleur de supports numérique (fonction Digital Media Controller ou DMC) compatible DLNA (p. 15).	32
		Connexion BD-Live	Permet de régler la connexion BD-Live sur Autorisé/Partiellement autorisé/Interdit.	32
Paramètres video	TV	Sortie 3D	Permet deCHOISIR le mode video 3D ou 2D.	32
		Écran TV	Permet de régler le format d'écran du télévisuer raccordé ainsi que la sortie video.	32
		Résolution HDMI	Permet deCHOISIR la résolution de sortie video HDMI.	33
		Système TV	Permet deCHOISIR NTSC/PAL/Multi pour le Système TV.	33
		Espace de couleur	Permet deCHOISIR YCbCr 4:4:4/YCbCr 4:2:2/Full RGB/RGB pour l'Espace de couleur.	33
		HDMI Deep Color	Permet deCHOISIR 30 bits/36 bits/48 bits/Non pour HDMI Deep Color.	33
		HDMI 1080p 24Hz	Permet de régler HDMI 1080p 24Hz sur Auto/Non.	33
	Processus Vidéo	Réduction de bruit	Permet de régler le niveau de réduction de bruit.	33
		Désentrelacement video	Permet de régler la manière de détecter le signal video.	33
	Sous-titres pour malentendants	Attributes ST	Permet de régler le style des sous-titres pour malentendants.	33
		Couleur de police Taillée de police Style de police Opacité de police Nettété de police Couleur Arrêté Police Couleur arrêté-plan Opacité arrêté-plan Couleur de fenêtre Opacité de fenêtre	Permet de personnaliser la police, le fond et la fenêtre utilisés pour les sous-titres pour malentendants quand Attributs ST est régle sur Personalisé.	33
Paramètres audio	Sortie audio	Coaxial / Optique	Permet deCHOISIR le mode de sortie du connecteur COAXIAL/de la borne OPTICAL entre Bitstream/PCM/Reencode/Non.	34
		HDMI	Permet deCHOISIR le mode de sortie de la borne HDMI entre Bitstream/PCM/Reencode/Non.	34
		Échantillonnage Inférieur	Permet deCHOISIR la fréquence de sous-échantillonnage du signal audio numérique entre 48K/96K/192K.	34
		DRC	Permet d'activer/désactiver la fonction DRC (Dynamic Range Compression).	34
	Sortie SACD	Priorité SACD	Sélectionne la priorité de lecture pour des contenus bicanal ou multicanal, lorsque le disque contient les deux types de contenus.	34
		Couche SACD/CD	Sélectionne la couche à lire pour la lecture d'un disque hybride SA-CD/CD.	34
	Configuration Haut-Parleur	Mixage en 2 canaux stéroye	Permet de configurer la sortie audio des connecteurs AUDIO OUT L/R.	34
	Post process	UpMix	Reproduit en multicanal le signal audio 2 canaux.	34
Système d'information			Permet d'afficher la version logicielle et l'adresse MAC (p. 42).	34

Exemple d'utilisation du menu SETUP

Les réglages du lecteur se font à partir de l'écran du menu SETUP. Vous trouvrez ci-dessous des explications sur les opérations de base du menu SETUP.

Exemple: Reglage de Lecture automatique du disque

Remarque

• Certaines fonctions ne peuvent pas etre regles en cours de lecture. Pour pouvoir les configurer, appuyez sur le bouton ■ afin d'arreter complètement la lecture.

1. Affichez l'écran du menu SETUP.

Appuyez sur la touche SETUP pour afficher l'écran du menu SETUP.

Appuyez sur pour selectionner Reglages Généaux, puis appuyez sur ENTER ou .

2. Sélectionnez un sous-menu.

Appuyez sur / pour sélectionner Lecture, puis appuyez sur ENTER ou .

3. Sélectionnez une option de menu.

Appuyez sur / pour selectionner Lecture automatique du disque, puis appuyez sur ENTER ou .

4. Sélectionnez l'option voulue.

Appuyez sur / pour selectionner Oui ou Non, puis appuyez sur ENTER.

Astuce

• Pour certaines options de menu, vous devez saisir des numérios (pour un mot de passer, par exemple) avec les touches numériques.

5. Quittez l'écran du menu.

Appuyez sur pour revenir au menu précédent.

Réglages Généraux

Les réglages par défaut sont signalés par « »

Système

Veille Automatique

Permet d'activer/désactiver la fonction d'économie d'énergie. En cas d'activation, le lecteur affiche l'économiseur d'écran au bout de 5 minutes d'inactivité. Puis passé en mode de veille si aucune opération n'a lieu dans les 15 minutes qui suivent.

Oui*, Non

Contrôle HDMI

Vou puez configurer le lecteur de façon a ce qu'il recoive un signal de commande d'un téléviseur/amplitur AV compatible avec la fonction Contrôle HDMI via un cable HDMI (p. 11).

Oui, Non*

Utilisation de la fonction Contrôle HDMI

La fonction Contrôle HDMI permet de pilotier ce lecteur de façon interactive via votre télévisuer (à condition que ce dernier soit compatible avec la fonction Contrôle HDMI). Vous doivent raccorder ce lecteur à un télévisuer (compatible avec la fonction Contrôle HDMI) au moyen d'un cable HDMI et activer le paramètre Contrôle HDMI dans le menu SETUP (p. 30) pour profiter des fonctions décrites ci-dessous.

• Fonction de selection d'entrée automatique Lorsque vous lancez la lecture sur ce lecteur, le selecteur d'entrée du téléviseur (et de l'ampli-tuner AV si le lecteur est raccardé au téléviseur via un ampli-tuner AV) commute automatiquement sur ce lecteur. Le téléviseur peut également s'allumer automatiquement selon le modele de téléviseur utilisé.
• Fonction d'extinction automatique Si vous éteignez le téléviseur alors que le lecteur est à l'arrêt et que l'écran du menu SETUP n'est pas affiché, le lecteur est automatiquement mis hors tension.

Remarques

-La fonction Contrôle HDMI risque de ne pas fonctionner correctement avec certains téléviseurs.
- Il est possible que vous ayez accès à des fonctions différentes de celles décrites ci-dessus selon le modèle de téléviseur ou d'ampli-tuner AV utilisé.
- Pour bénéficier des avantages de la fonction Contrôle HDMI, réglez le paramètre de la fonction Contrôle HDMI sur TOUS les apparciels (ce lecteur, le téléviseur et l'ampli-tuner AV). Certaines opérations supplémentaires peuvent être requises.
- Chaque fonction peut être régée indépendamment afin d'être activée/désactivée selon le téléviseur utilisé.
- Pour en savoir plus sur la configuration, consultez les modes d'emploi fournis avec le téléviseur et/ou l'ampli-tuner AV.
- Si le paramètre est régé sur Oui, la consommation d'énergie en mode veille augmente en raison de l'utilisation de la fonction Contrôle HDMI.

Insérer les paramètres par défaut

Vous ave la possibilité de rétablit tous les paramètres par défaut du lecteur à l'exception du paramètre Sécurité (p. 31). Pour en savoir plus au sujet des paramètres par défaut, reportez-vous aux pages 27-34.

Mettre à niveau

Ce paramètre permet de procéder à une mise à niveau manuelle du logiciel à partir de Avec une clé USB ou Réseau. Pour en savoir plus à ce sujet, reportez-vous à la section « Mise à niveau logicielle » (p. 37).

Information de Mise à jour

Permet d'activer/désactiver l'affichage de notifications à l'écran quand le lecteur détecte une mise à jour du logiciel disponible en ligne.

Oui*, Non

3D Message de la Réécoute

Permet d'activer et de désactiver l'affichage sur le téléviseur d'un averissement concernant la lecture de supports video 3D à la mise sous tension de ce lecteur.

Oui*, Non

Espace de stockage externe

Voupeuz vérifier l'espace libre sur la clé USB raccordée à ce lecteur ou formater (vider) le dossier « BUDA » de cette clé USB en scélectionnant Format.

Astuce

• Pour bénéficier de la fonction BD-Live (p. 26), vous nevez raccorder une clé USB (offrant au moins 2Go d'espace libre) à l'un des ports USB (avant/arrête) de ce lecteur. Cela vous permet d'utiliser la clé USB comme espace de stockage externe.

Installation facile

Ce paramètre permet d'exécuter une Installation facile (p. 18).

Langue

Affichage à l'écran

Vous avez la possibilité de selectionner la langue des messages ou menus affichés à l'écran (menu SETUP, par exemple).

English, François, Espanol, Deutsch, Italiano, Svenska, Nederlandse, Polski, Pyszczyni, 中文

Menu

Ce paramètre permet deCHOISIRVOTRElangue de predigction pour le menu du disque.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Polski, Pęczekni, Coreen, Japonais, Plus

Audio

Ce paramètre permet deCHOISIRVOTRElangue de prédilection pour la lecture des disques Blu-ray Disc/ DVD. Pour plus de détails à ce sujet, reportez-vous à la section « Menu » (p. 30).

Sous-titres

Ce paramètre permet de désirir votre langue de prédilection pour les sous-titres.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugais, Danois, Svenska, Finnois, Norvégien, Polski, Pyszczyni, Coreen, Japonais, Plus, Non

(Les réglages par défaut du paramètre [Langue] différent selon le modele du lecteur.)

Lecture

Lecture automatique du disque

Ce paramètre permet d'activer ou de désactiver la fonction Lecture automatique du disque. En cas d'activation, la lecture du disque commence automatiquement des que vous chargez le disque dans le lecteur.

Oui*, Non

Marque Angle

Permet d'afficher la Marque Angle ( ) lors de la lecture de disques Blu-ray Disc/DVD contenant des scènes prises sous plusieurs angles.

Oui*, Non

Marque PIP

Ce paramètre permet d'afficher le symbole d'image dans l'image Marque PIP (pip) lors de la lecture d'un disque Blu-ray offrant la possibilité d'incruster une image dans un coin de l'image principale (p. 26).

Oui*, Non

Deuxieme Marque Audio

Ce paramètre d'afficher le symbole de données audio secondaires Deuxieme Marque Audio ( ) lors de la lecture d'un disque Blu-ray contenant ce type de données.

Oui*, Non

Dernière Mémoire

Ce paramètre permet de définir si le lecteur ménorise ou non le dernier emplacement de lecture d'un disque (Blu-ray ou DVD video) quand l'appareil passe en voille ou que vous ouvrez le plateau.

Oui*, Non

Remarque

• Certains disques ne sont pas compatibles avec cette fonction.

DivX(R) VOD DRM

Ce paramètre permet d'afficher le code d'enregistrement des films au format DivX(R).

Sous-titres DivX®

Permet d'activer l'affichage de sous-titres pour les films au format DivX(R).

Oui, Non*

Sécurité

Modification du mot de passer

Vous pouvez définir le mot de passage applicable aux fonctions Niveau de Contrôle Parental et Code pays. Reportez-vous à la section « Contrôle Parental » (p. 31) et « Code pays » (p. 31).

Remarques

• Le mot de passer par défaut est 0000.
• Si vous avez oublie le mot de passer, reportez-vous à « Guide de dépannage » (p. 38) et réglez tous les paramètres Sécurité sur leurs valeurs par défaut.

Contrôle Parental

Ce lecteur permet de limiter l'accès au contenu de certains disques Blu-ray/DVD selon l'âge du public. Il suffit pour cela de configurer le paramètre Contrôle Parental en fonction du contenu du disque.

Le mot de passer (voir « Modification du mot de passer » en p. 31) a besoin d'être saisi avant de régler les niveaux de Contrôle Parental.

Une fois la fonction Contrôle Parental configurée, une boîte de dialogue invite l'utilisateur à saisser ce mot de passer s'il charge un disque d'un niveau de filtrage supérieur au niveau de Contrôle Parental actuellement définit, ou s'il souhaite modifier le niveau de Contrôle Parental.

Non*, 1-8

Code pays

Ce paramètre permet de définir le Code du pays où vous vivez. Avant de configurer le paramètre Code pays, vous doivent d'abord avoir un mot de passer (voir la section « Modification du mot de passer » en p. 31). Ce paramètre peut servir à évaluer le niveau de filtrage du Contrôle Parental et à autoriser la lecture du disque en fonction du pays.

Réseau

Configuration de Connexion

Vous pouvez selectionner une méthode de connexion au réseau.

Cable*

Permet de se connecter au réseau via Ethernet.

Sans Fil

Permet de se connecter au réseau en utilisant un réseau LAN sans fil.
Vou陝 peut avoir chosen les parametres pour une connexion LAN sans fil. Pour cela, suivez les instructions à l'écran.

Recherche

Recherche un point d'accès. Vous pouvez vous connecter au point d'accès trouvez.

Manuel

Vous pouvez saisir manuellement les informations relatives à un point d'accès.

Auto

Si vous point d'accès prend en charge la fonction WPS (Wi-Fi Protected Setup), vous pouvez effectuer automatiquement ces réglages et connecter le lecteur au point d'accès sans devoir saisir manuellement des informations. Sélectionnez la méthode PBC (Push Button Configuration, ou configuration via pression des touches) ou la méthode code PIN.

Information

Permet d'afficher un écran d'informations au sujet du réseau. Ce paramètre permet d'afficher un écran d'informations au sujet du réseau de manière à connaître l'interface (Ethernet), le Type d'adresse, l'Adresse IP, le Masque sous-réseau, la Passerelle par défaut et le DNS utilisés.

Test de connexion

Vou puez efectuer un test de connexion Internet. En cas d'éché, vérifie la « Configuration IP » (p. 32) et recommencez le test.

Configuration IP

Permet de configurer les paramètres de réseau.

Auto*

Choisissez cette option pour configurer automatiquement les paramètres de réseau de ce lecteur avec le serveur DHCP.

Manuel

Choisissez cette option pour configurer manuellement les paramètres de réseau (Adresse IP, Masque sous-réseau, Passerelle par défaut et DNS).

Astuces

Numeric keys Permettent la saisie de caractères.
- Déplacent la mise en surbrillance.
- CLEAR Efface un caractère.
- ENTER Permet de sauvegarder les réglages et de quitter le menu.

Paramètres Proxy

Vous pouvez configurer les Paramétres Proxy. Réglez ce paramètre sur Désactivé dans le cadre d'une'utilisation normale. Réglez ce paramètre sur Permettre pour configurer les paramétres proxy.

Désacté*

Désacté le serveur proxy. Choisissez ce réglage si vous ne comptez pas utiliser de serveur proxy.

Permettre Permet de regler l'hote proxy et le port proxy.

Hôte Proxy Permet de configurer l'hôte proxy.

Port Proxy Permet de configurer le port proxy.

Pilotage réseau

Permet de régler le paramètre de commande des apparéils connectés via Ethernet sur Oui/Non. Quand Activer le contrôle du lecteur en filtrant les adresses MAC est sélectionné, vous pouvez définir les adresses MAC des dispositifs du réseau auxquels vous autorisez l'accès à ce lecteur. Ce lecteur adopte le Yamaha Network Control protocol (YNC).

Oui*, Activer le contrôle du lecteur en filtrant les adresses MAC, Non

Remarques

• Lorsque le Pilotage réseau est activé, la consommation d'énergie en mode veille augmente en raison de la fonction de pilotage du réseau.
• De la même façon, avec le paramètre sur Oui, la durée de démarrage du système est plus courte.

Veille Reseau

Permet de définir si ce lecteur peut être mis sous tension depuis d'autres dispositifs du réseau tels que

AV CONTROLLER (p. 22).

Oui, Non*

Remarque

• Ce réglage est disponible uniquement quand Pilotage réseau est actif.

Contrôle DMC

Permet de définir si ce lecteur peut être commandé via un contrôleur de supports numériques (fonction Digital Media Controller ou DMC) compatible DLNA (p. 15).

Permettre*, Désactivé

Connexion BD-Live

Ce paramètre permet de restreindre l'accès aux contenus BD-Live.

Autorisé Tous les disques BD-Live sont autorisés à se connecter au réseau.

Partiellement Seuls les disques avec identification du propriétaire autorisé* sont autorisés.

Interdit La connexion au réseau est interdite pour tous les disques BD-Live.

Paramètres video

Les réglages par défaut sont signalés par « * »

TV

Sortie 3D

Permet deCHOISIR le mode video 3D ou 2D de ce lecteur.

Auto* Le lecteur sélectionne automatiquement le mode video 3D ou 2D selon le support.

Non Le lecteur selectionne toujours le mode video 2D.

Remarque

• Mème si vous avez régle « Sortie 3D » sur « Auto » et lisez un disque Blu-ray 3D, il se peut que le lecteur sélectionne le mode video 2D selon les réglages du télévisueur, etc.

Écran TV

Vous pouvez régler le format d'image du téléviseur raccordé et modifier la sortie video.

Si vous changez de téléviseur (vous en achetez un nouveau, par exemple) et que le format d'image du téléviseur raccordé est différent, vous devrez alors modifier le paramètre Écran TV.

16:9 Plein Sélectionnéce ce réglage si vous raccordez le lecteur à un télévisueur au format 16:9. En cas de lecture d'une video au format 4:3, l'illustration ci-après représenté la façon dont les images sont affichées à l'écran.
16:9 Normal* Sélectionnez ce réglage si vous raccordez le lecteur à un télévisueur au format 16:9. En cas de lecture d'une video au format 4:3, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.
4:3 Pan Scan Sélectionné ce réglage si vous raccordez le lecteur à un télévisueur au format 4:3. En cas de lecture d'une video au format 16:9, l'illustration ci-après représentée la façon dont les images sont affichées à l'écran.
4:3 Boite à Sélectionnéce réglage si vous raccordez le lecteur à un télévisueur au format 4:3. En cas de lecture d'une video au format 16:9, l'illustration ci-après représenté la façon dont les images sont affichées à l'écran.

Format d'image d'origine	Sur un téléviseur 16:9 (grand écran)
	16:9 Plein	16:9 Normal
4:3
Format d'image d'origine	Sur un téléviseur 4:3
	4:3 Pan Scan	4:3 Boîte à lecture
16:9

Résolution HDMI

Vou puevezCHOISIRALRESOLUIONdesortiedviedoHDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie videoHDMI» (p.36).

Si vous reglez ce paramètre sur Auto, le lecteur seLECTIONne automatiquement la résolution maximale en fonction du téléviseur raccordé.

Lorsqu'il est reglé sur Format video du disque original, la résolution et la fréquence video originales enregistrées sur le disque Blu-ray ou le DVD en cours de lecture sont utilisées. Vous pouvez utiliser la fonction de convertisseur video ascendant d'un apparéil externe.

Lors de la lecture d'un support autre qu'un disque Blu-ray ou un DVD, la résolution et la fréquence video fonctionnent en mode Auto.

Si un disque Blu-ray ou un DVD ont une résolution et une fréquence video qui ne sont pas compatibles avec le téléviseur raccordé, aucune image ne sera restitué. Dans ce cas, arrêtez la lecture etCHOISSEZ une option autre que Format video du disque original.

Auto*, Format video du disque original, 480i/576i, 480p/576p, 720p, 1080i, 1080p

Remarque

• Pour produit de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution HDMI sur Auto ou sur une qualité supérieure à 720p.

Système TV

Le paramètre Système TV permet de désirir l'une des normes de diffusion suivantes : PAL, NTSC et Multi. Choisissez le même réglage pour Système TV que sur votre téléviseur. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie video HDMI » (p. 36).

NTSC, PAL, Multi

(Les réglages par défaut différent selon le modele du lecteur.)

Espace de couleur

Ce paramètre permet de selectionner l'Espace de couleur (p. 41) du signal HDMI. Cette fonction est disponible à condition de raccorder ce lecteur via un cable HDMI.

YCbCr 4:4* Régle l'Espace couleur sur YCbCr 4:4:4.

YCbCr 4:2:2 Règle l'Espace couleur sur YCbCr 4:2:2.

Full RGB Lorsque RGB est régèle et que le blanc et le noir à l'écran sont trop pâles, sélectionné ce réglage. Ce paramètre est valide lorsque le composant raccardé prend en charge la plage RGB 0-255.

RGB Émet le signal video dans la plage de signaux normale.

Remarque

• Cette fonction est disponible uniquement sur les téléviseurs compatibles.

HDMI Deep Color

Réglez ce paramètre en fonction de votre téléviseur et/ou ampli-tuner AV si leurs-ci sont compatibles avec la technologie Deep Color (p. 41). Cette fonction est disponible à condition de raccorder ce lecteur via un cable HDMI.

Ce paramètre a pour effet de reproductive le signal BD Video code à une vitesse de 24Hz sous forme de signal HDMI 1080p 24Hz . Cela permet, dans certains cas, d'améliorer la fluidité des images. Cette fonction est uniquement disponible si vous télévisuer/ampli-tuner AV est compatible. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie videoe HDMI » (p. 36).

Auto*, Non

Remarque

• Ce paramètre est désactivement pour toute résolution de partirie autre que 1080p.

Processus Video

Réduction de bruit

Vou puevez régler Réduction de bruit sur un niveau de 0 à 3. La valeur 0 désactive la fonction, 3 indique le niveau maximum.

0,1,2*,3

Désentrelacement video

Vous pouvez régler la manière de détecter le signal video. Reglez ce paramètre sur Auto dans le cadre d'une utilisation normale. En présence de parasites en bandes horizontales à l'écran, réglez ce paramètre sur Film/Video pour supprimer ces parasites.

Auto*, Film, Video

Sous-titres pour malentendants

Attributes ST

Vous pouvez régler le style des sous-titres pour malentendants. L'option Auto active le style par défaut des sous-titres pour malentendants. L'option Personnalisé permet de personnaliser manuellement le style des sous-titres pour malentendants (Couleur de police, Taille de police, etc.).

Auto, Personnelé

Couleur de police, Taille de police, Style de police, Opacité de police, Nettété de police, Couleur Arrêté Police, Couleur arrêté-plan, Opacité arrêté-plan, Couleur de fenêtre, Opacité de fenêtre

Permet de personnelier la police, le fond et la fenêtre utilisés pour les sous-titres pour malentendants quand Attributs ST est réglé sur Personnelisé.

Paramètres audio

Les réglages par défaut sont signalés par « * »

Sortie audio

Coaxial / Optique

Ce paramètre permet deCHOISIR le mode de sortie du connecteur COAXIAL et de la borne OPTICAL. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 35).

Bitstream

Géné ren un signal numérique sans aucun traitement. Les données audio secondaires ne sont pas prises en compte.

PCM Génére un signal PCM sur 2 canaux.

Reencode* Génére un signal Bitstream avec les données audio secondaires.

Non Coupe le son.

HDMI

Ce paramètre permet deCHOISIR le mode de sortie de la borne HDMI. Pour plus de détails à ce sujet, reportez-vous à la section « Coaxial / Optique » (p. 34). Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 35).

Bitstream*, PCM, Reencode, Non

Remarque

• Pour reproduce de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Resolution sur Auto ou sur une qualité supérieure à 720p (p. 33).

Échantillonnage Inférieur

Ce paramètre permet de sélectionner la fréquence de sous-échantillonnage du signal audio. Cette fonction s'applique à la sortie du signal audio du connecteur COAXIAL/de la borne OPTICAL.

48K*	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivalent à 48 kHz.

96K	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivalent à 96 kHz.

192K	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivalent à 192 kHz.

DRC

Permet d'activer/désactiver/régler sur Auto la fonction DRC (Dynamic Range Compression) (p. 41). Lorsqu'elle est réglée sur Auto, la fonction DRC est automatiquement activée pour les sources contenant des informations DRC au format Dolby TrueHD. La fonction DRC a pour effet d'atténuer lessons tropuissants tels que les consonnes occlusives, rendant les dialogues plus intelligibles. Cela est particulièrement utile lorsque vous regardez des films tard dans la nuit.

Non, Oui, Auto*

Sortie SACD

Priorité SACD

Sélectionne la priorité de lecture pour des contenus bicanal ou multicanal, lorsque le disque contient les deux types de contenus.

Multi-canaux*, 2 canaux

Couche SACD/CD

Sélectionne la couche à dire pour la lecture d'un disque hybride SA-CD/CD.

SACD*, CD

Astuce

• L'indicateur SA-CD du panneau avant s'allume lorsqu'un SA-CD est inséré et que la couche SA-CD est sélectionnée.

Remarques

• Ce réglage est disponible uniquement lorsqu'aucun disque n'est inséré.
• Lorsque la couche SA-CD est selectionnée, les signaux audio ne sont pas émis de la borne COAXIAL ou de la prise OPTICAL (p. 13).

Configuration Haut-Parleur

Mixage en 2 canaux stéréo

Vou puezsezlectionnerla methode de mixage sur 2 canaux analogiques:Stereo ou Gauche/Droite.

Stéréo*

Modifie la sortie de canal sur stéreo, ce qui reproductu uniquement le son sur les deux enceintes avant.

Gauge/	Choisissez ce réglage si l'appareil est raccordé à un décodeur Dolby Pro Logic. Le son des deux enceintes arrêté est mixé sur 2 canaux stéreo.
Droite

Post process

UpMix

Vou puez reproductive le signal audio 2 canaux en son multicanal. Pour ceci, selectionnez DTS NEO:6, puis le mode Cinema ou Musique.

Non*, DTS NEO:6

Système d'information

Ce paramètre permet d'afficher la version logicielle et l'adresse MAC (p. 42).

A propos des formats de sortie audio

Format de la source		HDMI			COAXIAL / OPTICAL			MIXED 2CH
		Bitstream	PCM	Reencode	Bitstream	PCM	Reencode	-
PCM 2ch	avec SA ou BCS*1	PCM 2ch		Dolby Digital	PCM 2ch		Dolby Digital	2ch
	sans SA ni BCS*1	PCM 2ch			PCM 2ch			2ch
PCM 5.1ch	avec SA ou BCS*1	PCM 5.1ch		Dolby Digital	PCM 2ch		Dolby Digital	2ch
	sans SA ni BCS*1	PCM 5.1ch			PCM 2ch			2ch
PCM 7.1ch	avec SA ou BCS*1	PCM 7.1ch		Dolby Digital	PCM 2ch		Dolby Digital	2ch
	sans SA ni BCS*1	PCM 7.1ch			PCM 2ch			2ch
Dolby Digital	avec SA ou BCS*1	Dolby Digital	PCM jusqu'à 5.1 canaux	Dolby Digital	Dolby Digital	PCM 2ch	Dolby Digital	2ch
	sans SA ni BCS*1
Dolby Digital Plus	avec SA ou BCS*1	Dolby Digital Plus	PCM jusqu'à 7.1 canaux	Dolby Digital	Dolby Digital	PCM 2ch	Dolby Digital	2ch
	sans SA ni BCS*1			Dolby Digital Plus
Dolby TrueHD	avec SA ou BCS*1	Dolby TrueHD	PCM jusqu'à 7.1 canaux	Dolby Digital	Dolby Digital	PCM 2ch	Dolby Digital	2ch
	sans SA ni BCS*1			Dolby TrueHD
DTS	avec SA ou BCS*1	DTS	PCM jusqu'à 5.1 canaux*2	DTS*3	DTS	PCM 2ch*2	DTS*3	2ch*2
	sans SA ni BCS*1
DTS HD High Resolution	avec SA ou BCS*1	DTS-HDHigh Resolution	PCM jusqu'à 7.1 canaux*2	DTS*3	DTS	PCM 2ch*2	DTS*3	2ch*2
	sans SA ni BCS*1			DTS HD High Resolution*3
DTS-HD Master Audio	avec SA ou BCS*1	DTS-HD Master Audio	PCM jusqu'à 7.1 canaux*2	DTS*3	DTS	PCM 2ch*2	DTS*3	2ch*2
	sans SA ni BCS*1			DTS-HD Master Audio*3

1 « SA » désigne les données audio secondaires (Secondary Audio). « BCS » représenté le son émis lors du cig d'un bouton, l'effet sonore pour les menus contextuels, etc.
2 Pour USB, DLNA et les services de réseau, les options PCM et son mixé sur 2 canaux ne sont pas disponibles (son coupé).
*3 Pour USB, DLNA et les services de réseau, l'option Reencode n'est pas disponible (le signal de sortie est dans le même format que bitstream).

Remarques

• Si le paramètre Coaxial / Optique ou HDMI est régé sur Bitstream, aucune donnée audio secondaire n'est émise. (p. 34)
• Pour reproduce de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution HDMI sur Auto ou sur une qualité supérieur à 720p (p. 33).

Formats de sortie audio

Paramètre Priorité SACD (p. 34)	HDMI	COAXIAL / OPTICAL	MIXED 2CH
Multi-canaux	PCM jusqu'à 5.1 canaux	Aucune sortie	2ch
2 canaux	PCM jusqu'à 2 canaux	Aucune sortie	2ch

A propos des formats de sortie video HDMI

Si Système TV est régle sur NTSC

Table des matières	Résolution HDMI
	Auto	Format video du disque original	1080p	1080i	720p	480p/576p	480i/576i
BD-Video avec un contentu 1080p/24Hz	*1	1080p 24Hz	1080p 24Hz/60Hz *3	1080i 60Hz	720p 60Hz	480p	480i
BD-Video avec un contentu 1080p/24Hz	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
DVD-Video	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
Autres	*1	*1	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i

Si Système TV est régé sur PAL

Table des matières	Résolution HDMI
	Auto	Format video du disque original	1080p	1080i	720p	480p/576p	480i/576i
BD-Video avec un contentu 1080p/24Hz	*1	1080p 24Hz	1080p 24Hz/50Hz *3	1080i 50Hz	720p 50Hz	576p	576i
BD-Video sans contentu 1080p/24Hz	*1	*2	1080p 50 Hz	1080i 50Hz	720p 50Hz	576p	576i
DVD-Video	*1	*2	1080p 50 Hz	1080i 50Hz	720p 50Hz	576p	576i
Autres	*1	*1	1080p 50 Hz	1080i 50Hz	720p 50Hz	576p	576i

1 Max dans le tableau indique qu'il s'agit de la résolution maximale prise en charge par le téléviseur raccordé. Par exemple, si la résolution maximale mise en charge par le téléviseur raccordé est de 1080p, la résolution sera portée à 1080p.
2 La résolution et la fréquence seront celles du disque source.
*3 Si le paramètre Auto est activé pour HDMI 1080p 24Hz et que le téléviseur connecté prend en charge l'émission de contenu 1080p 24Hz, c'est le format 1080p 24 Hz qui sera utilisé au lieu du format 1080p 50/60 Hz.

Si Système TV est réglé sur Multi

Lorsque Système TV est régled sur Multi, le signal video est émis à la même fréquence que la source. Reportez-vous aux tableaux ci-dessous pour plus de détails sur le réglage de fréquences sur le téléviseur et la résolution du signal de sortie video.

Remarques

• Le paramètre HDMI 1080p 24Hz est désactivement pour toute résolution de sortie autre que 1080p.
• Si le paramètre Systeme TV est régé sur NTSC et que la source video est différente de 60Hz , le signal de sortie video est converti en 60Hz .
• Si le paramètre Systeme TV est régé sur PAL et que la source video est différente de 50Hz , le signal de sortie video est converti en 50Hz .

Mise à niveau logicielle

Des mises à jour du logiciel intégrant de nouvelles fonctions ou apportant des améliorations au produit seront proposées régulièrement. Nous vous conseillons demettre régulièrement à niveau le logiciel de ce lecteur.

Pour savoir si une nouvelle mise à niveau logicielle est disponible, rendez-vous sur le site Web suivant : http://download.yamaha.com/

Remarque

• Ne retirez pas la clé USB, ne mettez pas le lecteur en mode veille ou ne débranchez pas le cordon d'alimentation/cable de connexion au réseau tant que la mise à niveau n'est pas terminée.

■ Mise à niveau du logiciel

1. Préparez la mise à niveau du logiciel.

Si vous effectuez la mise à niveau du logiciel à partir de la clé USB :

① Enregistrez le fjichier de mise à niveau dans le dossier approprié sur la clé le disque/la clé USB. Pour en savoir plus, reportez-vous aux instructions fournies avec le fjichier de mise à niveau.
② Connectez la clé USB.

Si vous effectuez la mise à niveau du logiciel à partir du réseau :

Assurez-vous que le lecteur est raccordé au réseau.

2. Sélectionnez la méthode de mise à niveau et lancez la mise à niveau à partir du menu SETUP.

① Appuyez sur SETUP pour afficher l'écran de menu SETUP.
② Sélectionnez Reglages Généaux Système Mettre à niveau.
③ Sélectionné l'élement contenant le fichier de mise à niveau : Avec une clé USB/Réseau.

Le système recherche le fichier de mise à niveau.

3. Effectuez la mise à niveau du logiciel en suivant les instructions affichées à l'écran.

La mise à niveau est terminée. le système est réinitialisé.

Guide de dépannage

Reportez-vous au tableau suivant si ce lecteur ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionné ou si les actions correctives suggérées sont sans effet, mettez le lecteur hors tension, débranchez le cordon d'alimentation et prenez contact avec un revendeur/agréé ou le service après-vente de Yamaha.

Alimentation

Anomalies	Causes possibles et solutions
Le lecteur ne s'allume pas.	- Vérifiez si le cordon d'alimentation est branché correctement. - Pensez à appuyer sur le bouton ⊙ sur le panneau avant pourmettre le lecteur sous tension.
L'alimentation du lecteur est coupée.	- Le lecteur est automatiquement mis hors tension quand 20 minutes se sont écoullées sans aucune activités (de lecture) et que la fonction de Veille Automatique est active (p. 30).

Opérations de base

Anomalies	Causes possibles et solutions
La télécommande ne fonctionne pas.	- Utilisez la télécommande dans son rayon d'action. (p. 10) - Remplacez les piles. (p. 10) - Vérifiez les paramètre d'ID de l'apparil principal et de la télécommande. L'ID de la télécommande peut être modifiée lorsque l'apparil principal est réinitialisé. Dans ce cas, vérifiez l'ID de la télécommande sur l'apparil principal, et réglez-la à nouveau si nécessaire. (p. 10)
Les touches ne fonctionnent pas.	- Maintenez le bouton ◆ du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur. - Pour procéder à une réinitialisation complète du lecteur, débranchez le cordon d'alimentation de la prise secteur pendant 30 secondes ou plus, rebranchez-le à la prise secteur, puis allumez le lecteur.
You've a质量问题 de passer.	- Maintenez les boutons ◆, ◆ et ◆ du panneau avant enfoncés simultanément en veillant à ce que le lecteur ne contienne pas de disque et soit à l'arrêt pour initiailler tous les paramètres du lecteur, y compris ses réglages de sécurité (p. 31). Àprous la mise hors tension automatique du lecteur, appuyez sur ◆ pour le remettre sous tension.

Lecture de disque

Anomalies	Causes possibles et solutions
Le lecteur ne peut pas dire le disque.	- Retirez le disque et nettoyez-le. (p. 5) - Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (p. 5) - Utilisez un disque compatible avec le lecteur. (p. 3) - Retirez le disque et assurez-vous que le lecteur prend en charge ce type de disque. (p. 3) - Vérifiez le code de région. (p. 3) - Vérifiez si le disque est défectieux en essayant de dire un autre disque. - Les disques CD-R/RW, DVD+R/RW/R DL et DVD-R/RW/R DL doivent être finalisés. (p. 3)
La vente s'accrête.	- Le lecteur s'accrête s'il ressent des chocs ou des vibrations.
Le lecteur produit un bruit sec au démarrage de la lecture ou à l'insertion d'un disque.	- Ces bruits ne sont pas le signe d'un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.
Le démarrage de la lecture des disques Blu-ray prend du temps.	- Le lecteur recherche une clé/un disque USB utilisé comme espace de stockage externe pour la fonction BD-Live (p. 26) quand vous chargez un disque Blu-ray. Pour réduire la durée d'attente, conservez une clé/un disque USB raccordé à l'un des ports USB (en face avant/arrière) du lecteur (p. 16).


Anomalies	Causes possibles et solutions
Absence d'image.	- Assurez-vous que les cables sont branchés correctement. (p. 11) - Assurez-vous que l'entrée sélectionnée sur le téléviseur ou l'ampli-tuner AV raccordé au lecteur est correcte. - Lorsqu'aucun disque n'est inséré ou lorsque la lecture est arrêtée, appuyez et maintainez les boutons ➔ et ➔ du panneau avant enfoncés simultanément pour réinitialiser la résolution videoo. Si aucune image n'apparait, appuyez et maintenze le bouton ➔ du panneau avant enfoncé pendant 5 secondes environ pour commuter sur NTSC/PAL. - Lorsque le lecteur est régé sur Format videoo du disque original, un signal non compatible avec le téléviseur raccordé est émis. Modifiez le réglage afin d'émettre en sortie un signal compatible avec le téléviseur raccordé. (p. 33) - Vérifiez que le disque ou fichier que vous tentez de生存 est compatible avec ce lecteur (p. 3).
L'écran se fige et les touches n'ontaucen effet.	- Appuyez sur ➔, puis redémarrez la lecture. - Éteignez, puis rallumez le lecteur. - Maintenez le bouton ➔ du panneau avant enfoncé pendant 5 secondes au moins pour réinitialiser le lecteur.
La résolution de la vente n'est pas celle qui convient.	- Choisissez la résolution appropriée. (p. 33)
La vente grand écran apparait étiréeverticalement ou des bandes noiresapparaissent en haut et en bas del'écran. Ou encore l'image 4:3 est étirée dans le sens horizontal.	- Changez le format d'image du téléviseur. (p. 32)
Des carrés (effet de mosaïque)apparaissent à l'écran.	- Ce type de parasite est lié à la technologie de compression des images numériquesnotamment dans les scènes rapides.

Son

Anomalies	Causes possibles et solutions
Pas de son ou le son est déformé.	- Vérifiez si le cable audio est raccordé correctement. (p. 11) - Augmentez le volume du téléviseur ou de l'ampli-tuner AV. - Rappelez-vous qu'aún son n'est produit en mode arrêt sur image, lors de l'avance rapide et du retour rapide. (p. 9) - Le son peut ne pas être émis selon l'état d'enregistrement audio, par exemple, lorsqu'un son autre qu'un signal audio ou un son non standard est enregistrré comme contenu audio. (p. 3) - Vérifiez que le disque ou fichier que vous tentez de dire est compatible avec ce lecteur (p. 3).
Les pistes audio gauche et droite sont inversées ou le son n'est émis que d'un côté.	- Vérifiez la connexion audio. (p. 13)
Le type de son et/ou le nombre de canaux voulu n'est pas disponible.	- Reportez-vous au paramètre Sortie audio et à la section « À propos des formats de sortie audio ». (p. 34, p. 35)
Aucun son (données audio secondaires) n'est émis pour la fonction d'incrustation PIP (image dans l'image).	- Réglez Coaxial / Optique ou HDMI sur PCM/Reencode. (p. 34) - Pour écouter les données audio secondaires, appuyez sur 2ND AUDIO. (p. 9) - Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque. (p. 9)

Réseau

Anomalies	Causes possibles et solutions
Impossible de se connecter à Internet.	- Lorsque vous vous connectez à Internet en choisisant Câble dans Paramètres de connexion, raccordez le cable réseau correctement. (p. 31) - Vérifiez si l'équipement raccordé (routeur haut débit ou modem) est sous tension. - Assurez-vous que le routeur haut débit et/ou le modem est connecté correctement. - Si Sans Fil est choisi dans Paramètres de connexion, et lorsque vous souhaitez vous connecter à internet en utilisant Ethernet, Sélectionnez correctement Câble. (p. 31) - Sélectionnez correctement Sans Fil dans Paramètres de connexion lorsque vous souhaitez vous connecter à Internet en utilisant un réseau LAN sans fil. (p. 31)
Impossible de télécharger le contente BD-Live.	- Vérifiez que le lecteur peut se connecter normalement à Internet. Reportez-vous à la section « Test de connexion ».(p. 32)- Vérifiez si la clé USB est insérée correctement. Assurez-vous que la clé USB est reliée au port USB du lecteur.(p. 16)- Vérifiez si le disque Blu-ray prend en charge la fonction BD-Live.- Utilisez une clé USB au format FAT16, FAT32 ou NTFS.- Il est recommandé de connecter une clé USB possédant au moins 2Go d'espace libre. Si l'espace disponible n'est pas suffisant, formatez la clé USB.(p. 30)- Reportez-vous au mode d'emploi fourni avec le disque ou contactez son fabricant.
Impossible de détecter le serveur DLNA.	- Vérifiez que le lecteur peut se connecter normalement au réseau. Reportez-vous à la section « Test de connexion ».(p. 32)- Vérifiez si l'équipement racordé (routeur haut débit ou serveur) est sous tension.- Assurez-vous d'utiliser le même routeur (ou point d'accès) pour connecter le lecteur et le serveur.- Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.- Selon le serveur DLNA utilisé, il peut être nécessaire de modifier un des paramètres du pare-feu.
Impossible de lire le fichier sur le serveur DLNA.	- Assurez-vous que le format du fichier est reconnu.(p. 3)- Vérifiez le paramètre de configuration de votre serveur DLNA.- Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fichier.
Impossible de se connecter à Internet via le réseau LAN sans fil.	- Assurez-vous que le routeur du réseau LAN sans fil est sous tension.- En fonction de l'environnement immédiat, tel que le matériel dont les murs sont constitués, les conditions de réception des ondes radio, ou les obstacles existant entre le lecteur et le routeur LAN sans fil, la distance de communication peut être réduite.Rapprochez le lecteur et le routeur LAN sans fil l'un de l'autre.- Les appareils utilisant une bande de fréquence de 2,4 GHz, tels qu'un four à micro- ondes, un appeareil numérique sans fil ou Bluetooth, sont susceptibles d'interr compromise la communication. Éloignez le lecteur de ces appareils ou mettez-les hors tension.- Si la connexion Internet utilisant un réseau LAN sans fil ne peut toujours pas être rétable en appliquant les deux solutions ci-dessus, essayez d'utiliser Ethernet en sélectionnant Cable dans Paramètres de connexion.(p. 31)
Le réseau sans fil n'est pas détecté ou est perturbé.	- Assurez-vous que le routeur du réseau LAN sans fil est sous tension.- Rapprochez le lecteur du routeur, changez la position du lecteur ou réorientez l'antenne du routeur LAN sans fil.- Si vous n'arrivez pas à configurer la connexion sans fil avec la fonction WPS, sélectionnez une autre option (Recherche ou Manuel) (p. 18).- Assurez-vous que le réseau sans fil n'est pas perturbé par un four à micro- ondes, un téléphone numérique sans fil ou tout autre appeareil sans fil liéven dans l'environnement immédiat.- Les fours à micro-ondes, les téléphones numériques sans fil ou d'autres apparciels sans fil prênts dans toute environnement immédiat sont susceptibles de perturber le réseau sans fil. Mettez ces appareils hors tension.- Assurez-vous que les pare-feux de votre réseau permettent d'accéder à la connexion sans fil de ce lecteur.- Si le réseau sans fil ne fonctionne pas correctement chez vous, essayez d'utiliser la connexion réseau filaire.

■ Messages d'erreur à l'écran

• Les messages suivants apparaissent sur l'écran du téléviseur si le disque que vous essayez de dire ne convient pas ou si l'opération est incorrecte.

Message d'erreur	Causes possibles et solutions
Fichier non supporté	- Le fichier n'est pas reconnu par le lecteur. Voir la section « Types de disques/fichiers utilisables avec ce lecteur » (p. 3).
Code zone incorrect	- Le code de région du disque n'est pas compatible. Voir la section « Information sur la gestion des régions pour les disques Blu-ray/DVD-video. » (p. 3).
Échec réseau	- Le lecteur ne peut pas être connecté au réseau. Vérifiez la connexion (p. 14) et le paramètre Réseau (p. 31).
Réseau OK, échéć proxy	- Le lecteur ne peut pas être connecté au serveur proxy. Voir la section « Paramètres Proxy » (p. 32).
La fonction BD-LIVE n'est pas autorisée dans le menu SETUP.	- La fonction BD-LIVE n'est pas autorisée. Voir la section « Connexion BD-Live » (p. 32).
La mise à jour a échoué.	- La mise à niveau a échoué. Assurez-vous que le fichier de mise à niveau n'est pas corrompu ou illisible.
Adresse IP incorrecte ! Merci de recommencer...	- La Configuration IP saisie n'est pas valide. Ressaisissez l'information correcte.

Glossaire

AVCHD

AVCHD désigne un nouveau format (norme) pour les caméras video haute définition qui permet d'enregistrer et de dire des images HD de haute résolution.

BD-LivETM

BD-Live est une norme Blu-ray Disc utilisant une connexion réseau, permettant à ce lecteur de semettre en ligne pour télécharger des videos promotionnelles ainsi que d'autres données.

BDMV

BDMV (abréviation de Blu-ray Disc Movie) fait réference à un des formats d'application utilisés pour les BD-ROM, lequel correspond à une des specifications des disques Blu-ray. BDMV est un format d'enregistrement équivalent au DVD video de la norme DVD.

Blu-ray 3DTM

Le format Blu-ray 3D permet de bénéficier d'images 3D en haute définition (Full HD).

BONUSVIEWTM

Les disques compatibles BONUSVIEW permettent de bénéficiair simultanément d'un sous-canal video pour un système à deux écrans, d'un sous-canal audio et de sous-titres. Un petit écran apparait en incrustation (image dans l'image) à l'intérieur de l'écran principal pendant la lecture.

Sous-titres pour malentendants

Les sous-titres pour malentendants sont uneASF de sous-. titres, la differencest dans le fait que les sous-titres sont destinés aux personnes entendantes et les sous-titres pour malentendants aux personnes malentendants. Les sous-. titres reflètent rarement tous les sons.

Par exemple, les sous-titres pour malentendants indiquent les effets sonores (« Sonnerie de téléphone », «Bruits de pas », etc.), alors que cela n'est pas le cas dans les sous-titres ordinaires. Avant d'activer ce paramètre, assurez-vous que le disque contient effectivement des informations relatives aux sous-titres pour malentendants.

Espace de couleur

Le terme Espace de couleur désigne la gamme des couleurs pouvant être représentée. RGB est un espace colorimétrique basé sur le modèle de couleur RGB (soit RVB, rouge, vert et bleu) et destiné essentiellement aux écrans d'ordinateurs. YCbCr est un espace colorimétrique basé sur un signal de luminance (Y) et sur deux signaux de différenciation des couleurs (Cb et Cr).

Deep Color

Deep Color fait reférence aux différentes profondeurs de couleurs utilisées pour l'affichage, limitées à 24 bits dans les versions précédentes de la norme HDMI.

L'augmentation de la profondeur de couleurs permet aux apparèils haute définition (HDTV) et autres systèmes d'affichage de simuler non plus des millions de couleurs, mais des milliards de couleurs et d'éliminer ainsi le phénomène de stries (color banding). Vous obtenez ainsi des dégradés plus subtils et des transitions encore plus douces entre les couleurs. Le taux de contraste plus élevé permet, en outre, de représentier un plus grand nombre de nuances de gris entre le noir et le blanc. La technologie Deep Color a également pour effet d'augmenter le nombre de couleurs disponibles dans le cadre de l'espace colorimétrique RGB ou YCbCr.

DLNA

DLNA (Digital Living Network Alliance) permit de partager facilement des données multimédia numériques par l'intermédiaire d'un réseau domestique. Vous pouvez, en outre, diffuser sur votre téléviseur le contenu numérique provenant d'un ordinateur (sur lequel vous avez installé le logiciel serveur DLNA) ou de tout autre appeareil compatible DLNA via ce lecteur. Pour relier ce lecteur à votre serveur DLNA, il est nécessaire d'effectuer certains réglages au niveau du serveur DLNA ou de l'appareil utilisé. Pour en savoir plus, reportez-vous à la documentation de votre matériel serveur DLNA ou de l'appareil DLNA.

DivX®

DivX® est un format video numérique créé par DivX, LLC, une filiale de Rovi Corporation. Ce lecteur est un apparéil DivX Certified® original qui permet de dire la vente DivX. Visitez le site www.divix.com pour obtenir des informations supplémentaires et des utilisaires de conversion vous permettant de convertir vos fichiers au format video DivX.

Dolby Digital

Un système sonore développé par Dolby Laboratories Inc. recreant l'ambiance d'une salle de cinema sur la sortie audio lorsque l'appareil est raccordé à un processeur ou à un amplificateur Dolby Digital.

Dolby Digital Plus

Un système sonore développé comme extension du Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby TrueHD

Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu'à 8 canaux de son surround multicanaux pour les disques optiques de dernierie génération. Le son restitue est fidèle à la source d'origine bit par bit.

DRC (Dynamic Range Control)

La fonction DRC permet d'ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. Elle est très pratique pour écouter plus distinctement un dialogue ou pour éviter de déranger les voisins.

DTS

Il s'agit d'un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinemas.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une nouvelle technologie mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD Master Audio

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

ELAC

FLAC (Free Lossless Audio Codec) est un format de fichier libre permettant la compression de données audio sans perte. Bien que son taux de compression soit inférieur à ceux d'autres format de compression audio à perte, il fournit souvent un qualité audio supérieure.

HDMI

HDMI (High-Definition Multimedia Interface) est une interface multimédia haute définition prénant en charge les signaux video et audio sur une seule connexion numérique. La connexion HDMI assures le transport des signaux video standard haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Letterbox (LB 4:3)

Format d'écran avec des bandes noires en haut et en bas de l'image permettant de regarder un contenu grand écran (16:9) sur un téléviseur 4:3 raccordé.

Son PCM linéaire

Le PCM linéaire est un format d'enregistrement des signaux utilisé pour les CD audio et certains disques DVD et Blu-ray. Le son sur un CD audio est enregistré à une fréquence d'échantillonnage de 44,1 kHz sur 16 bits. (Alors qu'il est enregistré entre 48 kHz sur 16 bits et 96 kHz sur 24 bits sur des disques DVD et entre 48 kHz sur 16 bits et 192 kHz sur 24 bits sur des disques Blu-ray).

Adresse Mac

L'adresse Mac est une valeur unique attribuée à un périhérique réseau à des fins d'identification.

Pan Scan (PS 4:3)

Format d'écran ayant pour effet de couper les côtes de l'image pour regarder les contenus grand écran (16:9) sur un télévisuer 4:3 raccordé.

Sous-titres

Il s'agit des lignes de texte apparaissant au bas de l'écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nouveaux disques DVD et Blu-ray.

x.v.Color

x.v.Color reproduit une plus grande plage de couleurs qu'ajparavant en affichant pratiquement toutes les couleurs que I'eel humain peut détecter.

\section*{Caracteristiques techniques}

Généralités

Alimentation

[Modèles pour le R.-U., l'Europe, la Russie et l'Australie]
CA 110-240 V, 50 Hz

[ModèlespourI'Asie,I'Amériquecentraleetdu Sud] CA110-240V,50/60Hz

[Autres modèles] .CA 110-240 V, 60 Hz

Consummation electrique. 17 W

Consommation electrique en veille

Contrôle HDMI Non, Veille Réseau Non. 0,2 W (type)

Contrôle HDMI Oui, Veille Réseau Non. 0,3 W (type)

Contrôle HDMI Non, Veille Réseau Oui. 5,5 W (type)

Contrôle HDMI Oui, Veille Réseau Oui. 5,5 W (type)

Dimensions (L × H × P, éléments saillants inclus) 435 × 86 × 257 ~mm

Poids 2,7 kg

Performances audio

Niveau de sortie audio (1 kHz, 0 dB)

Disques Blu-ray/DVD/CD-DA 2 ± 0,3 V

Rapport signal/bruit

Disques Blu-ray/DVD/CD-DA 115 dB

Gammedyamique

Disques Blu-ray/DVD 105 dB

CD-DA 100 dB

Distorsion harmonique (1 KHz)

Disques Blu-ray/DVD/CD-DA .003%

Réponse en fréquence

Disques Blu-ray/DVD 4 Hz à 22 kHz (48 kHz, fréquence d'échantillonnage) 4 Hz à 44 kHz (96 kHz, fréquence d'échantillonnage)

CD-DA 4 Hz à 20 kHz

Entree/Sortie

Sortie HDMI............Connecteur de type A × 1 480i/576i/480p/576p/720p/1080i/1080p/1080p@24Hz,

Deep Color, x.v. Prise en charge de

Sortie numérique . Optique × 1 , Coaxiale × 1

Sortie audio analogue. Mixée en 2 canaux × 1

USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Connecteur de type A x 2

Réseau LAN sans fil.... Norme: IEEE 802.11 b/g/n

Gamage de fréquence : bande 2,4 GHz

Autre connecteur .Remote IN/OUT × 1

Ethernet × 1

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

Droits d'auteur

Remarque

• Le support audio-visuel peut être composé d'œuvres soumises à des droits d'auteur qui ne peuvent être enregistrées sans l'autorisation du détenteur du droit d'auteur. Consultez les lois applicables dans votre pays.

Blu-ray 3D LIVETM BONUSVIEW

Blu-ray Disc^TM , Blu - ray^TM , Blu - ray3D^TM , BD-LiveTM , BONUSVIEW ^TM et les logos sont des marques commerciales de la Blu-ray Disc Association.

DVD

VIDEO

DVD est une marque commerciale de DVD Format/Logo Licensing Corporation.

DOLBY. TRUEHD

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques commerciales de Dolby Laboratories.

dts-hd

Master Audio

Fabriquésous licence sous les numérodesbrevets
américains:5,956,674;5,974,380;6,226,616;6,487,535
7,212,872;7,333,929;7,392,195;7,272,567 et autres
brevetsaméricainsetmondiauxdelivréseninstante.
DTS-HD,le symbole DTS-HD et le symbole associé sont
des marques déposées et DTS-HD Master Audio une
marque commerciale de DTS,Inc.
Le produit inclut le logiciel. © DTS, Inc. Tous droits
réservés.

HBM

HIGH-DEFINITION MULTIMEDIA INTERFACE

« HDMI », le logo « HDMI » et « High-Definition Multimedia Interface » sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

x.v.ColorTM

« x.v.Color » et le logo « x.v.Color » sont des marques commerciales de Sony Corporation.

AVCHD ™

« AVCHD » et le logo « AVCHD » sont des marques commerciales de Panasonic Corporation et Sony Corporation.

Java est une marque déposée d'Oracle et/ou de ses filiales.

DLNATM et DLN CERTIFIEDTM sont des marques commerciales ou des marques déposées de Digital Living Network Alliance. Tous droits réservés. Toute'utilisation illicite est strictement interdite.

Le logo Wi-Fi CERTIFIED est une marque de certification de Wi-Fi Alliance.

La marque d'identification Wi-Fi Protected Setup est une marque de Wi-Fi Alliance.

« Wi-Fi », « Wi-Fi Protected Setup », « Wi-Fi Direct » et « Miracast » sont des marques ou des marques déposées de Wi-Fi Alliance.

Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la video conformément aux normes AVC et VC-1 (« video AVC/VC-1 ») et/ou (ii) décoder de la video AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenu d'un fournisseur autorisé à fournir de la video AVC/VC-1. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http://www.mpegla.com.

Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets MVC pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la video conformément à la norme MVC (« videoo MVC ») et/ou (ii) décoder de la videoo MVC codée par un consommateur à des fins personnelles et non commerciales et/ou obtenu d'un fournisseur autorisé à fournir de la videoo MVC. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http://www.mpegla.com.

Windows Media Player est une marque déposée ou une marque commerciale de Microsoft corporation aux États-Unis et/ou dans d'autres pays.

Copyright 2004-2012 Verance Corporation. Cinavia® est une marque commerciale de Verance Corporation.
Protégée par le brevet américain numero 7,369,677 et par d'autres brevets mondiaux délivrés et en attente sous licence de Verance Corporation. Tous droits réservés.

DIVX+ HD

DivX®, DivX Certified®, DivX Plus® HD et les logos associés sont des marques déposées de Rovi Corporation ou de ses filiales et sont concédées sous licence. DivX Certified® pour dire videos DivX® et DivX Plus® HD (H.264/.MKV) jusqu'à 1080p incluant du contenu supplémentaire.

À PROPOS DE LA VIDEO : DivX® est un format videoo numérique créé par DivX, LLC, une filiale de Rovi Corporation. Ce lecteur est un apparéil DivX Certified® original qui a fait l'objet de contrôleres rigoureux de compatibilité pour la lecture de video DivX. Visitez le site www.divix.com pour obtenir des informations supplémentaires et des utilisaires de conversion vous permettant de convertir vos fichiers au format video DivX. À PROPOS DE LA VIDEO À LA DEMANDE : Cet apparéil DivX Certified® doit être enregistré pour pouvoir dire du contenu DivX Video-on-Demand (VOD). Pour générer le code d'enregistrement, repérez la section DivX VOD dans le menu de configuration (SETUP) de l' apparéil. Visitez le site www.divix.com pour savoir comment effectuer l'enregistrement.

Index

Numeros

2ND AUDIO,telecommande 9

3D Message de la Réécoute, menu SETUP 30

A

A/B, télécommande 9

Affichage à l'écran, menu SETUP ....30

Albums photo en ligne Picasa 21

Angle, menu à l'écran 23

ANGLE,telecommande 9

Audio, formats de sortie 35

Audio, menu à l'écran 23

AUDIO, télécommande 9

Autres raccordements 17

AV CONTROLLER 22

B

BD-Live 26

Bitrate, menu à l'écran 23

C

Chapitre, menu à l'écran 23

Code page, menu à l'écran 23

Code pays, menu SETUP 31

Configuration de Connexion, menu SETUP 31

Configuration Haut-Parleur, menu SETUP 34

Contrôle HDMI, fonction 30

Contrôle HDMI, menu SETUP 30

Contrôle Parental, menu SETUP 31

Contrôle, touches de télécommande ....9

Couleur, touches de télécommande ....8

Curseur, touches de télécommande ....9

D

Dernière Mémoire, menu SETUP 31

Désentrelacement video, menu SETUP ... 33

Deuxieme Audio, menu à l'écran 23

Deuxieme Marque Audio, menu SETUP 31

Deuxieme Video, menu à l'écran 23

Diaporama, menu à l'écran 23

Données disques, lecture 19

DRC, menu SETUP 34

Dropbox 21

E

Échantillonnage Inférieur, menu SETUP 34

Espace de couleur, menu SETUP 33

Espace de stockage externe, menu SETUP 30

Etat, menu 24

F

Fonction incrustation 26

H

HDMI 1080p 24Hz , menu SETUP ....33

HDMI Deep Color, menu SETUP 33

HDMI, menu SETUP 34

Heure, menu à l'écran 23

HOME, telecommande 9

#

Information de Mise à jour 30

Insérer les paramètres par défaut, menu SETUP 30

Installation Facile, menu SETUP 30

#

Langue, menu SETUP 30

Lecture automatique du disque, menu SETUP 31

M

Marque Angle, menu SETUP 31

Metre à niveau, menu SETUP 30

Miracast 22

Mise à niveau du logiciel 37

Mise à niveau logicielle 37

Mixage en 2 canaux stéreo, menu SETUP 34

Mode/Modèle de lecture, menu à l'écran 23

Modification du mot de passer, menu SETUP 31

N

Numérique, touches de télécommande ..8

0

ON SCREEN, télécommande 9

P

Paramètres audio, menu SETUP 34

Paramètres Proxy, menu SETUP 32

Paramètres video, menu SETUP 32

PBC (Push Button Configuration) .....31

Pilotage réseau, menu SETUP 32

PIN, code (WPS) 31

PIP,telecommande 8

Plage/fichier, menu à l'écran 23

Playback, menu SETUP 31

POP UP/MENU, télécommande 9

Programmation de 1'ordre de lecture ...25

R

Recherche instantanée, menu à l'écran 23

Recherche, fonction 25

Réduction de bruit, menu SETUP 33

Réglages généraux, menu SETUP 30

Relecture instantanee, menu a l'ecran 23

REPEAT,telecommande 8

Réseau, menu SETUP 31

SETUP,utilisation du menu 29

SHUFFLE,telecommande 8

Sortie 3D, menu SETUP 32

Sortie audio, menu SETUP 34

Sortie SACD, menu SETUP 34

Sous-titres pour malentendants,

menu SETUP 33

Sous-titres, menu à l'écran 23

Sous-titres, menu SETUP 31

STATUS, telecommande 9

Style de Sous-titres, menu à l'écran ... 23

Système d'information, menu SETUP 34

Système TV, menu SETUP 33

Système, menu SETUP 30

T

Télécommande 8

Test de connexion, menu SETUP 32

Titre, menu à l'écran 23

TOP MENU, télécommande 9

Transitions, menu à l'écran 23

TV, menu SETUP 32

U

UpMix, menu SETUP 34

USB contenu, lecture 19

V

Veille Automatique, menu SETUP .... 30

Video, formats de sortie 36

W

L'utente peut eseguire l'Installatione rapida (p. 18).

Lingua

OSD

Funci de buesque. 25

Initièle instellingen

Information concernant la Collecte et le Traitement des piles usagées et des déchets d'équipements électriques etlectroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou electroniques usages ainsi que les piles ne doivent pas été mélangés avec les déchets domestiques habituels.

Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et électroniques et des piles usages, veillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En vous débarrassant correctement des déchets d'équipements électriques etlectroniques et des piles usages, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pouraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usages, veillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez achetiè les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ces symboles sont seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et Electroniques ou de piles usages, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole "pile" (deux exemples de symbole ci-dessous):

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.

L'utilisation de commandes et l'emploi de réglages ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux.

VORSICHT
