BEDIENUNGSANLEITUNG BD-S677 YAMAHA

Vorsicht: Vor der Bedienung these Geräts durchlesen.

1 Um optimes Leistungsvermögen sicherzustellen, setzen Sie bereits die Anleitung aufmerksam durch. Bewahren Sie die Anleitung danach für spätere Nachschlagzwecke sorgfältig auf.
2 Installieren Sie这点es Gerät an einem gut belufteten, trockenen, sauberen Ort - entfern von direktem Sonnenlicht, Wärmequellen, Erschüttungen, Staub, Feuchigkeit und Kälte. Für eine sachgemäß Belüfung sollenen folgende Mindestabstände gewährleistet sein. Oben: 10 cm Hinten: 10 cm Seiten: 10 cm
3 Stellen Sie这点es Gerät entfern von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräusche zu vermeiden.
4 Setzen Sie these Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie diese Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlägen, Feuer, Beschädigung these Gerätes und/oder zu persönlichen Verletzungen kommt kann.
5 Vermeiden Sie die Aufstellung these Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen konnen bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden konnen. Stellen Sie auf der Oberseite des Gerätes niemals Folgendes auf:
- Andere Komponenten, da diese Beschädigung und/oder Verfürbung der Oberfläche these Gerätes verursachen können.
- Brennende Objekte (z.B. Kerzen), da diese Feuer, Beschädigung des Gerätes und/oder persönliche Verletzungen verursachen können.
- Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschüssen können, wodurch es zu elektrischen Schlügen für den Anwender und/oder zu Beschädigung des Gerätes kommt kann.
6 Decken Sie these Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht behindert wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschädigung des Gerätes und/oder zu persönlichen Verletzungen kommt.
7 Schlieben Sie diesen Gerät erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse ausgeführht wurden.
8 Stellen Sie thises Gerät niemals mit der Unterseite nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschäftigungen kommt kann.
9 Wenden Sie niemals Gewalt bei der Bedienung der Schalter, Knöpf und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an;ziehen Sie niemals an dem Kabel.
11 Reinigen Sie ces des Geät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.
12 Verwenden Sie nur die für diesen Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschäftigung these Gerätes und/oder zu persönlichen Verletzungen kommt. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieser Gerätes mit einer anderen als der vorgeschriebenen Spannung zusückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden,ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern这点es Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sichitte an einen Yamaha-Kundendienst. Das Gehäuse sollteniemals selbst geöffnet werden.

15 Falls Sie das Gerät für längerere Zeit nicht verwenden (z.B. während der Ferien), ziehen Sie den Netzstecker von der Netzdose ab.
16 Lesen Sie unbedingten den Abschnitt „Fehlersuche“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schreiben.
17 Bevor Sie这点es Gerät an einen anderen Ort transportieren, drücken Sie die Netztaste p, um das Gerät auf den Bereitschaftsmodus zu schalten, undziehen Sie danach den Netzstecker von der Netzdose ab.
18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plottlichändert. Ziehen Sie den Netzstecker von der Netzdose ab, und setzen Sie das Gerät ruhen.
19 Falls Sie das Gerät für längere Zeit in Betrieb halten, kann sich das Gerät erwärmen. Schalten Sie die Stromversorgung aus, und setzen Sie danach das Gerät abkühlen.
20 Stellen Sie这点es Gerät in die Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
21 Die Batterien)durfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.ä. ausgesetzt werden.

Verwenden Sie diesen Gerät nicht weniger als 22 cm entfernt von Personen mit einem Herzschrittmacher oder einem implantierten Defibrillator.

Funkwellen können die Funktion medizinische Geräte beeinträchtigen. Bedieren Sie these Gerät nicht in der Höhe medizinischer Geräte oder innerhalb von medizinischen Einrichtungen.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde mit .
Dieser Status wird als Bereitschaftsmodus bezeichnet.
Auch in thisem Status weist das Gerät einen geringen Stromverbrauch auf.

Wenn der Netzstecker oder Gerätestecker als Trennvorrichtung verwendet wird, sollte dieser stets bedienbar sein.

WARNING

UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT MIT DEM LASER

Dieses Gerät enthalt einen Laser. Um unnötige Augenverletzungen zu vermeiden, sollen den Sie alle Wartungs- und Reparaturarbeiten einem qualifiziertem Wartungstechniker überlassen.

GEFAHR

Sichtbare Laserstrahlen bei geöffneter Abdeckung.
Achten Sie darauf, nicht direkt in den Laserstrahl zu blichen. Wenn these Gerät an eine Netzdose
angeschlossen ist, blichen Sie niemals in die Öffnung der
Disc-Schublade oder in andere Öffnungen.

Inhalt

1. Einleitung

Verwendungszweck des Players 2

Vielzahl Unterstützung Discs und Dateiformate 2

Erweiterte Netzwerkfunktionen 2

Einfache Einrichtung und Bedienung 2

Lieferumfang 2

Info zu Discs und Dateien 3

Mit thisem Player kompatible Discs/Dateien 3

Disc einlagen 4

Vorsichtsmaßnahmen für Discs. 5

Hinweise zum Betrachten von 3D-Videobildern. 5

Cinavia-Technologie 5

Bedienungselemente und deren Funktionen... 6

Vorderseite 6

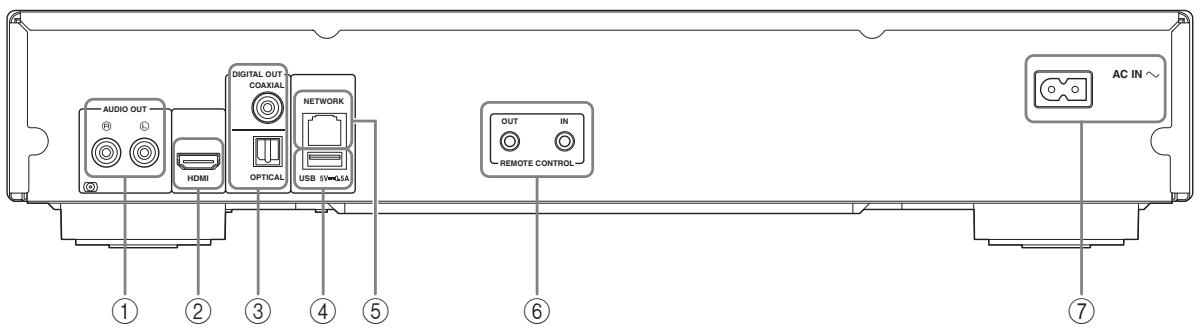

Rückseite 7

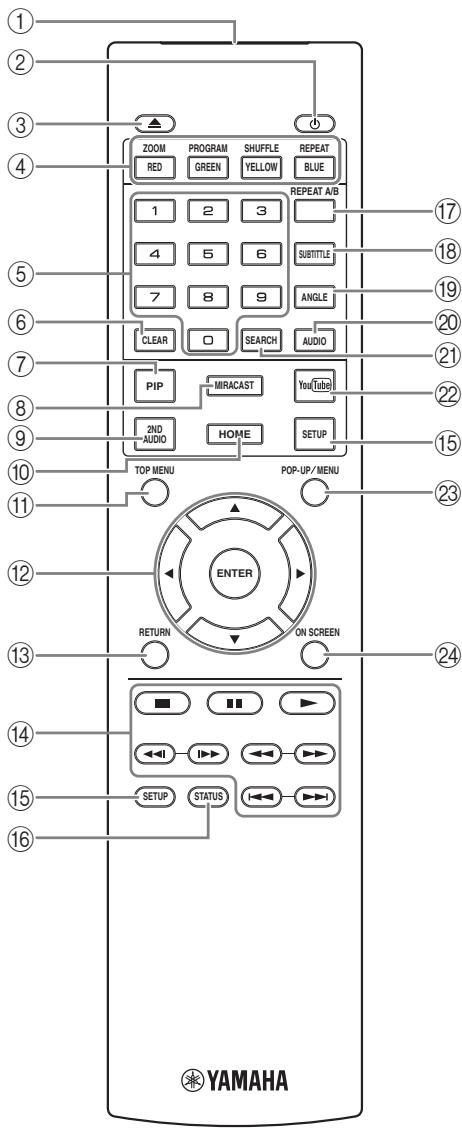

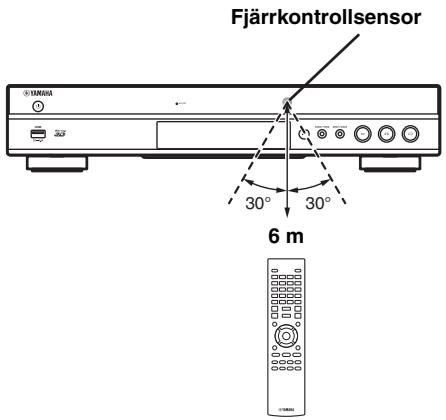

Fernbedienung 8

2. Verbindungen

Video-/Audio-Verbindungen 11

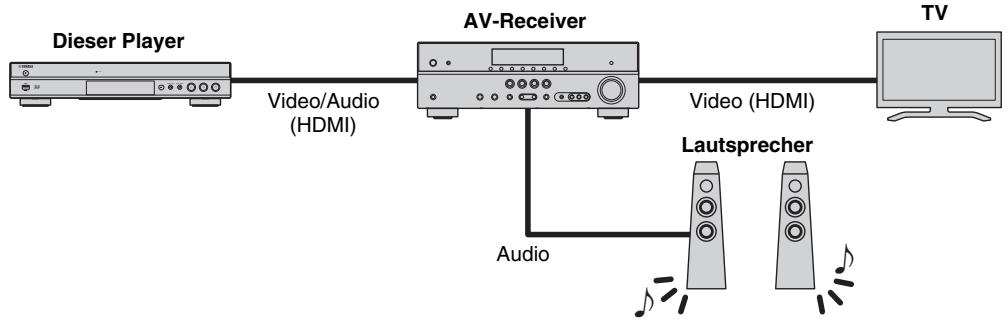

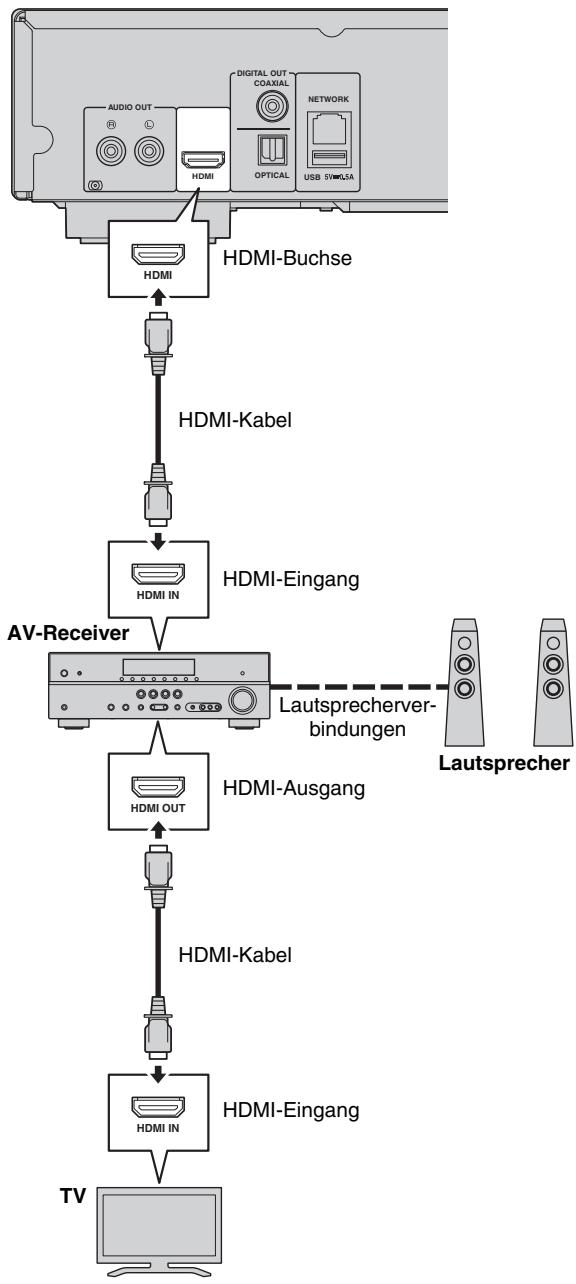

TV-Verbindung über einen AV-Receiver 12

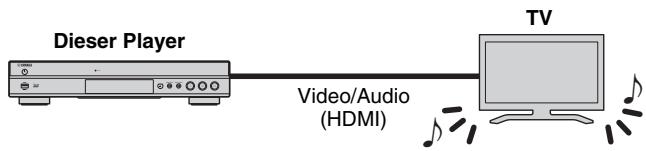

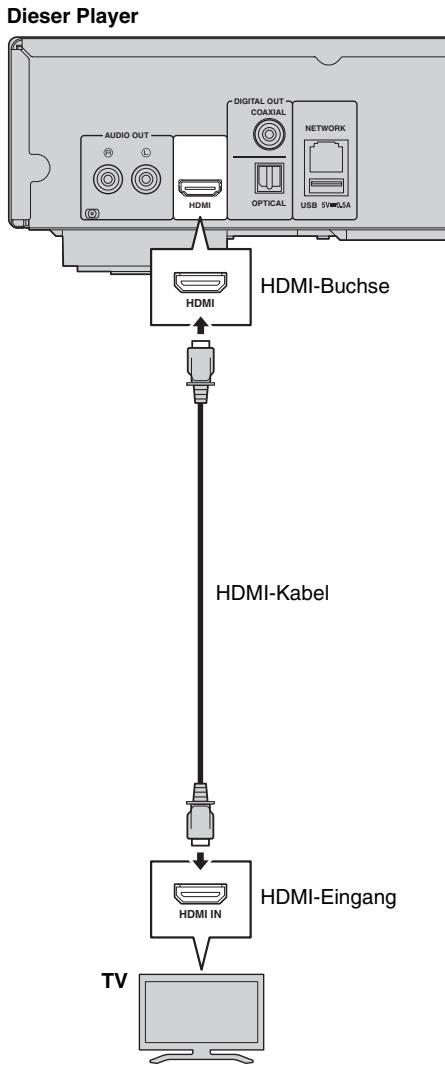

Direkte TV-Verbindung 12

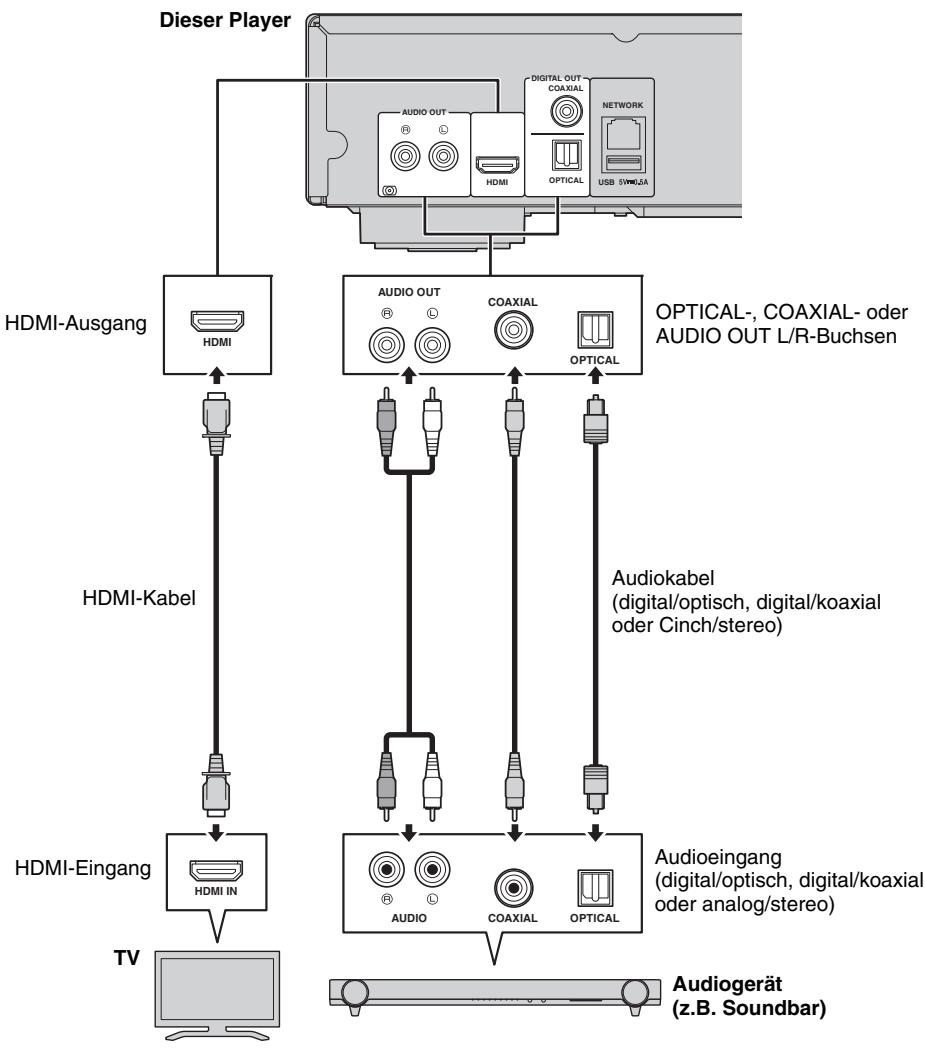

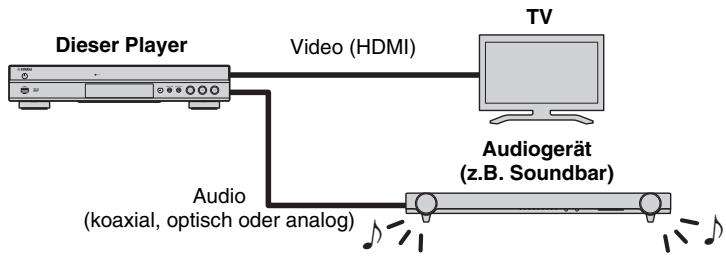

TV- und Audiogerät-Verbindung 13

Netzwerkanbindung 14

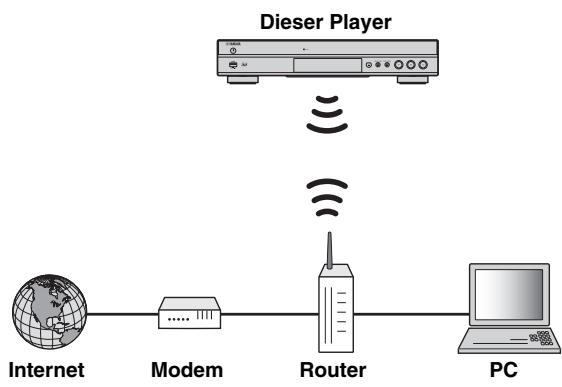

Drahtlosverbindung 14

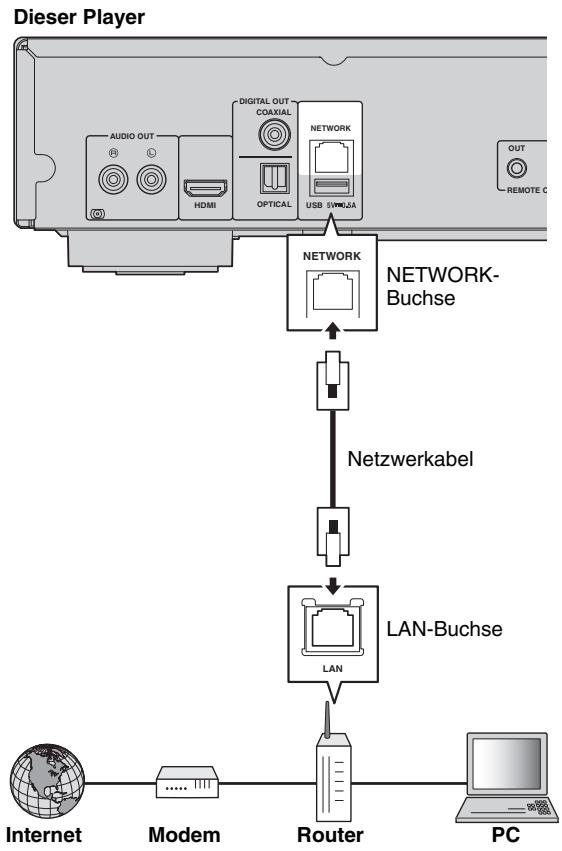

Kabelverbindung 14

DLNA-Server-Einrichtung 15

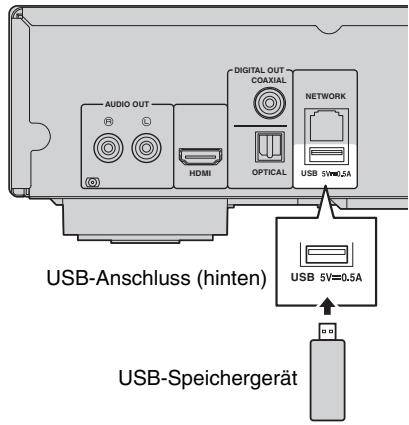

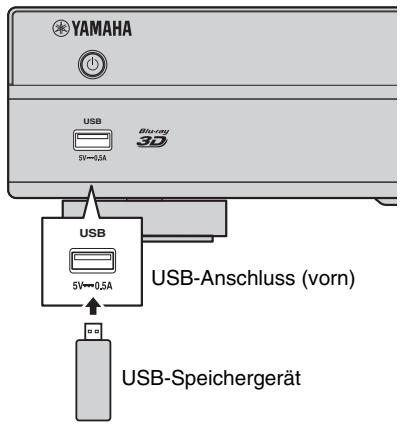

USB-Verbindung 16

Weitere Verbindungen 17

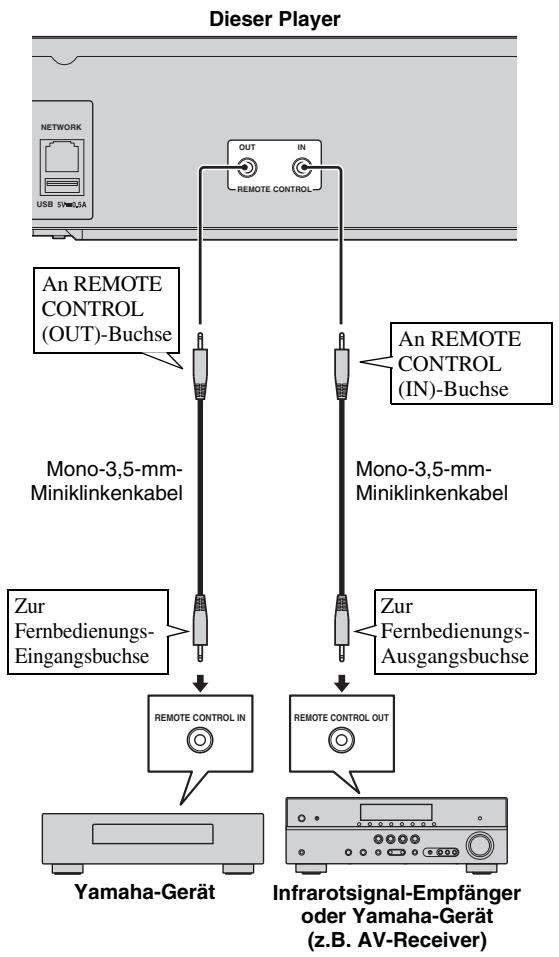

Verbindung mit den REMOTE CONTROL-Buchsen.... 17

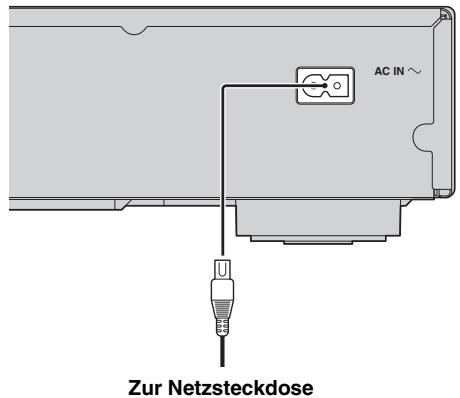

Netzkabel anschlieben 17

3. Wiedergabe

Grundeinstellungen 18

Einstellung über Einfaches Konfigurationsmenu 18

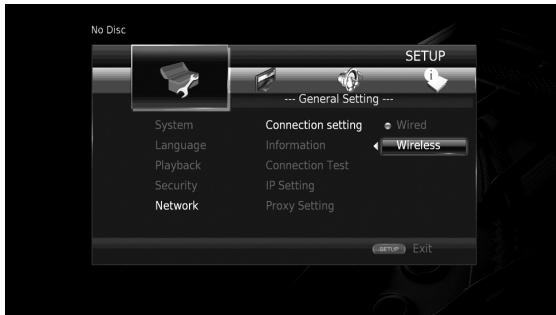

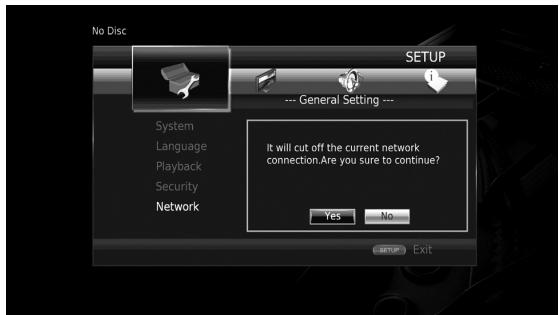

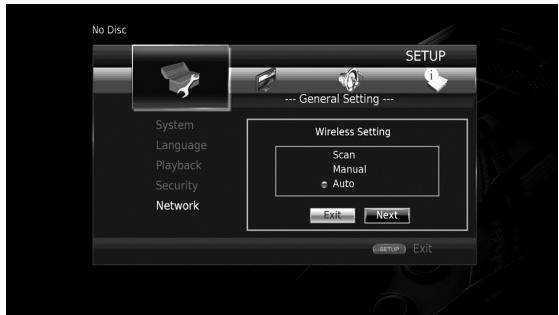

Einstellung der Drahtlosverbindung 18

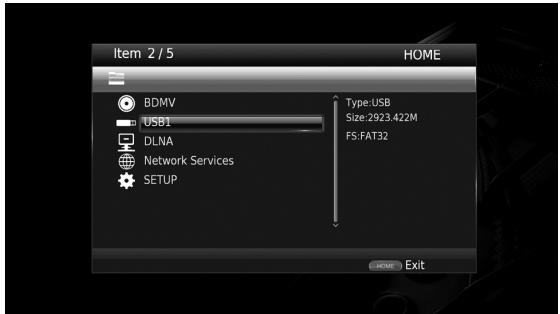

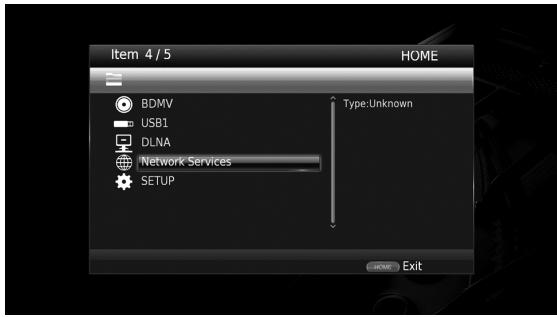

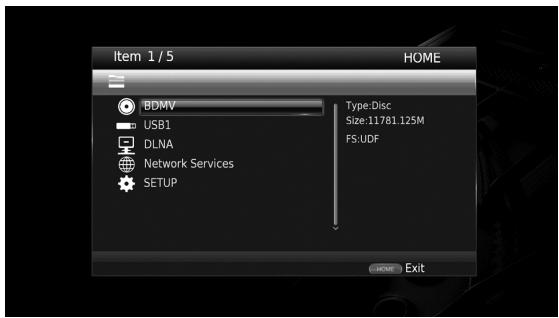

HOME-MENU 19

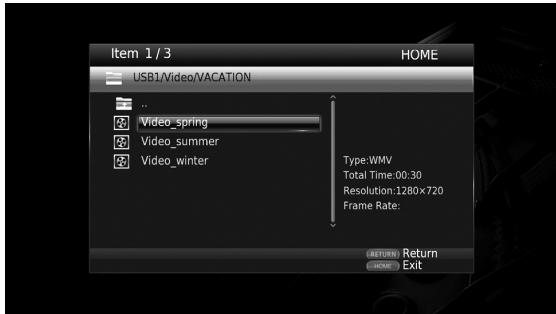

Wiedergabe von Foto/Musik/Video 19

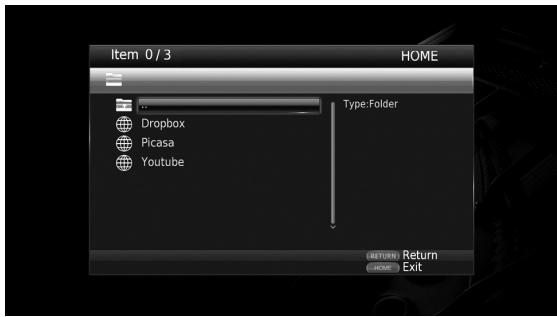

Verwenden von Netzwerkdiensten 21

Informationen über DropoutTM 21

Informationen über PicasaTM-Webalben 21

Informationen über YouTubeTM 21

Smartphone-Bilder und -Videos auf dem TV Bildschirm betrachten (MiracastTM) 22

Bedienung des Players über Mobilgeräte (AV CONTROLLER) 22

Erweiterte Wiedergabebedienung 23

Bildschirmenu 23

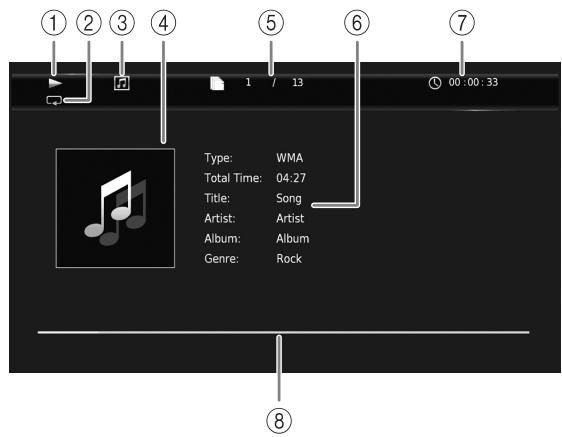

Status-MENU 24

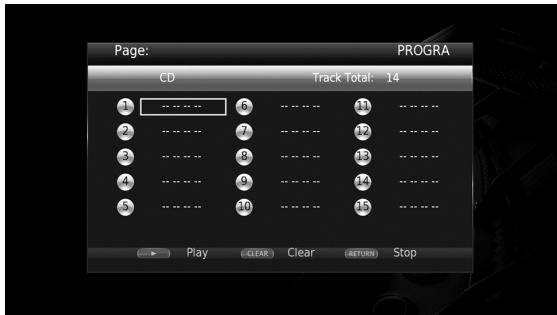

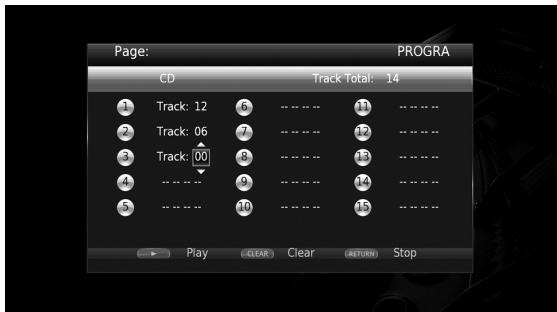

Programmwiedergabe 25

Verwendend der诸如 25

BONUSVIEW™ und BD-Live™ benutzen. 25

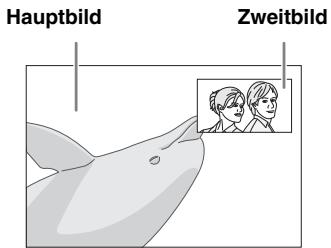

Verwendend der Funktion Bild im Bild

(Zweitbild/Zweitton-Wiedergabe) 26

Verwendung der BD-LiveTM-Funktion 26

4. Einstellungen

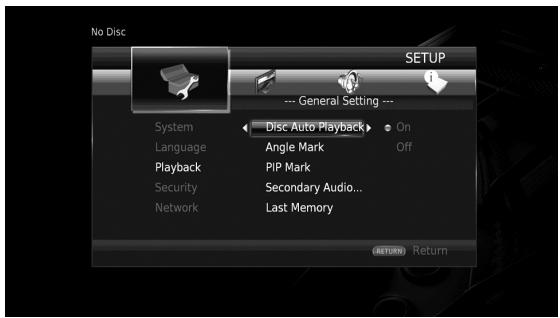

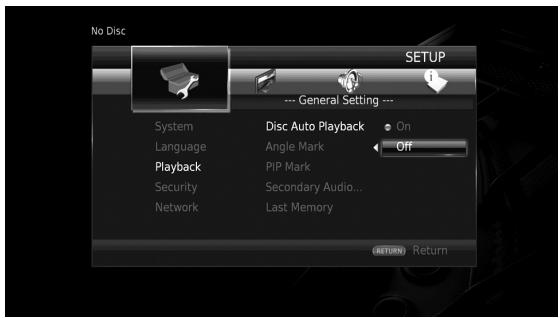

SETUP-Menu 27

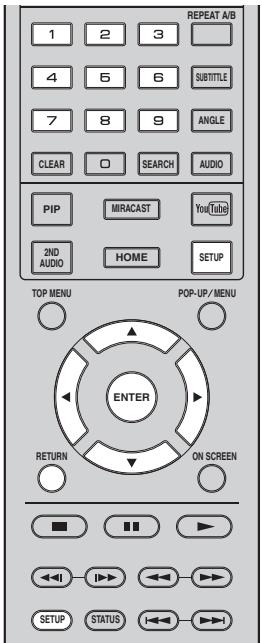

Beispel fur die Bedienung des SETUP-Menus 29

Allgemeine Einstellungen 30

Anzeige Einstellung 32

Audio-Einstellungen 34

Systeminformation. 34

Ubersicht der Audioausgangsformate 35

Informationen über HDMI-Videoausgangsformate .... 36

Software-Aktualisierung 37

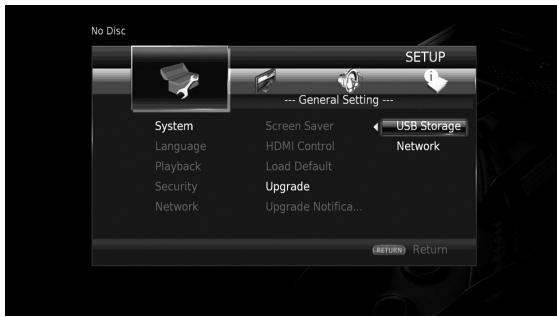

Aktualisierung der Software 37

5. Zusätzliche Informationen

Fehlerische 38

Strom. 38

Grundlegende Bedienung 38

Disc-Wiedergabe 38

Bild. 39

Ton 39

Netzwerk 39

Meldungen auf dem Bildschirm. 40

Glossar 41

Technische Daten 43

Allgemeines 43

Audioleistung 43

Eingänge/Ausgänge 43

Urheberrecht 43

Index 45

(am Ende der Anleitung)

Neue Software mit zusätzlichen Merkmalen oder Produktverbesserungen erscheint nach Bedarf. Wir empfehlen die Software des Players regelmäß zuactualisieren. Weitere Einzelheiten finden Sie unter „Software-Aktualisierung" (S. 37).

Informationen über die Anleitung

• Die in der Anleitung beschriebene Bedienung des Players beruht nach Möglichkeit immer auf den Einsatz der Fernbedienung. Gewisse dieser Bedienungen sind ebenfalls über die Bedienelemente an der Vorderseite möglich.
• Hinweise enthalten wichtige Information über Sicherheit und Bedienung. Tipps enthalten Ratschläge zur Bedienung.
  Die Anleitung ging vor der Produktion in Druck. Änderungen der Konstruktion und technischen Daten zum Zweck der Produktverbesserung sind vorbehalten. Bei Unterschieden zwischen der Anleitung und dem Produkt hat das Produkt Vorrang.

In dieser Bedienungsanleitung verwendete Symbole

Bestimmte Bedienelemente und Funktionen sind durch Symbole des entsprechenden Formats gekennzeichnet. Für Einzelheiten zu den abspielbaren Discs und Formaten siehe Seite 3.

BD:BD-Video
DVD: DVD-Video, DVD-VR, DVD+VR
CD: Audio-CD, Super-Audio-CD
VIDEO: Videodateien
MUSIC: Audiodateien
PHOTO:Bilddateien

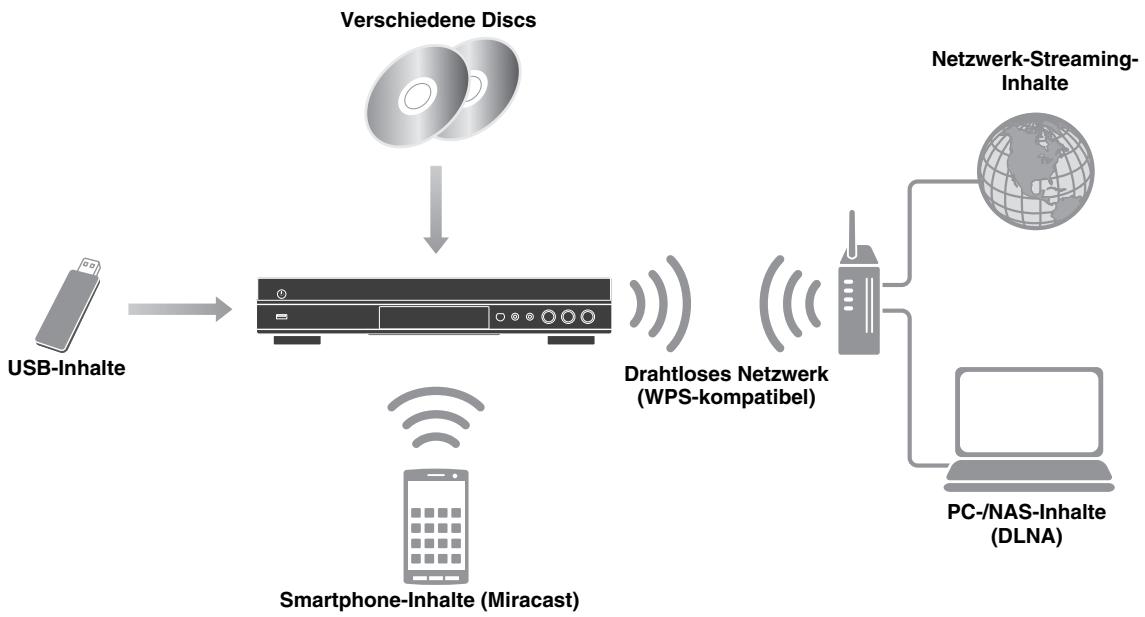

Verwendungszweck des Players

■ Vielzahl Unterstützung Discs und Dateiformate

• Blu-ray Disc^TM , DVD, SA-CD und CD (S. 23)
• Blu-ray 3D^TM (S. 11), BONUSVIEW™ und BD-Live™ (S. 25)
• Video-, Musik- und Bilddateien auf DVD-R/RW-Discs, CD-R/RW-Discs und USB-Speichergeräte (S. 19)

Erweiterte Netzwerkfunktionen

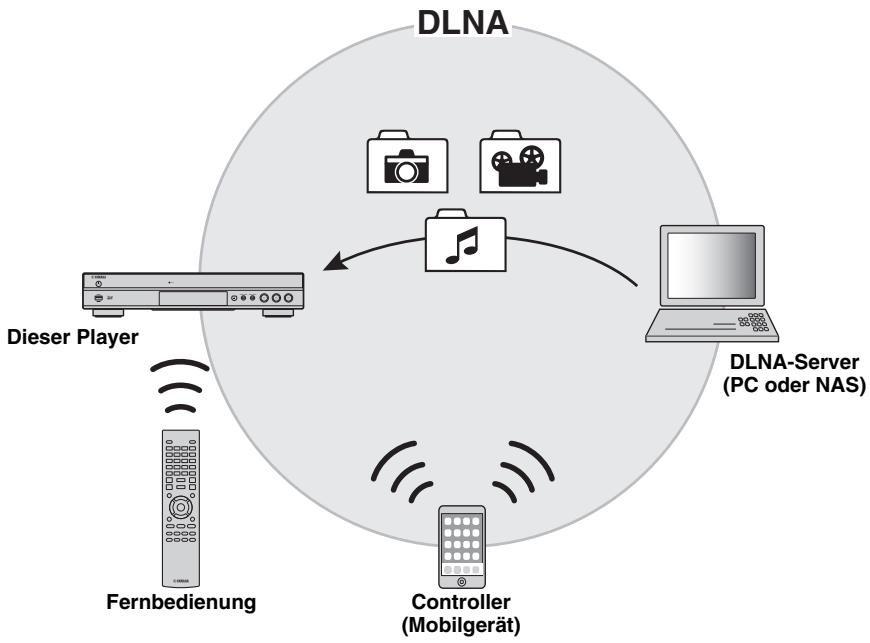

• Wiedergabe von DLNA-Server (PC oder NAS)-Inhalten (S. 19)
• Streaming-Wiedergabe von Netzwerkdienstinhalten (S. 21)
• Bedienung des Players über Mobilgeräte (AV CONTROLLER) im Netzwerk (S. 22)
• Smartphone-Bilder und -Videos auf dem TV Bildschirm betrachten (MiracastTM) (S. 22)

Einfache Einrichtung und Bedienung

• Schnelle und einfache Grundeinstellung (S. 18)
• Automatisches Einrichten der drahtlosen Netzwerkverbindung mit WPS (Wi-Fi Protected Setup) (S. 18)
• Software-Aktualisierung über Netzwerk oder USB (S. 37)
• Sequenzielle Bedienung des TVs, AV-Receivers und Players (HDMI-Steuerung) (S. 30)

Lieferumfang

Bitte vergewissern Sie sich, dass dem Gerät das folgende Zubehör beiliegt.

Fernbedienung

Mit diesen Player kompatiblc Discs/Dateien

• Mit diesen Player können 12-cm- und 8-cm-Discs wiedergegeben werden. Verwenden Sie keinen 8-cm-auf-12-cm-Adapter.
• Verwenden Sie Discs, die mit den nachstehend angegebenen Normen kompatibel sind, was durch die Kennzeichnung mit den officiellen Logos auf der Disc angegeben ist. Die Wiedergabe von Discs, die nicht diesen Normen entsprechen, kann nicht garantiert werden. Darüber hinaus kann keine einwandfreie Bild- oder Tonqualität garantiert werden, selbst wenn die Discs abspielbar sind.

Medientyp	Datenträger-Format
BD-ROM/BD-R/ BD-RE	BD-Video/Datendateien
DVD-ROM	DVD-Video
DVD-R/DVD-R DL/DVD-RW	DVD-Video/DVD-VR/AVCHD/ Datendateien
DVD+R/DVD+R DL/DVD+RW	DVD-Video/DVD+VR/AVCHD/ Datendateien
CD-ROM	CDDA/HDCD
CD-RW/CD-R	CDDA/Datendateien
SA-CD	SA-CD
USB*	Datendateien
DLNA	Datendateien

• Der Player Unterstützung FAT 16/32- oder NTFS-formatierte USB -Speichergeräte.

Abspielbare Audiodateiformate MUSIC	Abspielbare VideodateiformateVIDEO	Abspielbare Fotodateiformate PHOTO
MP3 (.mp3) *1 WMA (.wma) *2 AAC (.aac/.m4a) WAV (.wav) *3 FLAC (.flac) *3 ALAC (.m4a) *3	DivX (.divx) MKV im DivX- Format (.mkv) MKV im H.264- Format (.mkv) MPEG PS (.mpeg/ .mpg) MPEG TS (.ts) MPEG-4 (.mp4) VOB (.vob) AVI (.avi) ASF (.asf) WMV (.wmv) *4	JPEG (.jpeg/.jpg) GIF (.gif) PNG (.png)

1 Abstastfrequenz von 32-48 kHz (Stereo) und Bitrate von 8-320 kbps
2 Abstastfrequenz von 32-48 kHz (Stereo) und Bitrate von 32-192 kbps
3 Abtastfrequenz von bis zu 192 kHz/24 Bit (LPCM/ Stereo)
4 WMV9 (maximale Auflösung: 1920 x 1080)

Hinweise

• Abhängig vom Verfahren der Dateierstellung oder den verwendeten Codec's kann die Wiedergabe einer Datei, die in der Übersicht unten aufgeführ ist, nicht garantiert werden.
• Es kann nicht garantiert werden, dass alle Dateien auf einer Disc, einem USB-Speichergerät und im Netzwerk wiedergegeben werden können.
• Eine urheberrechtlich geschützte Datei kann nicht wiedergegeben werden.
• Bei der Verwendung von DLNA muss eine Datei die DLNA-Serveranforderungen erfüllen.

Informationen über die Regionalcodes für Blu-ray Disc-/DVD-Videos

• Blu-ray Disc-/DVD-Video-Player und -Discs weisen Regionalcodes auf, welche die Regionen vorschreiben, in denen eine Disc abgeschweit werden kann. Überprüfen Sie die Kennzeichnung für den Regionalcode auf der Rückseite des Players.
• Eine Blu-ray-Disc kann auf dem Player abgeschweit werden, wenn sie denselben Regionalcode oder den Regionalcode „ABC“ aufweist.
• Eine Blu-ray-Disc kann auf dem Player abgeschweit werden, wenn sie denselben Regionalcode oder den Regionalcode „ALL“ aufweist.

Informationen über Regionalcodes
Bestimmungsort	BD-Video	DVD-Video
U.S.A. und Kanada	Regionalcode „A“ oder „ABC“	Regionalcode „1“ oder „ALL“
		1 ALL
Europa	Regionalcode „B“ oder „ABC“	Regionalcode „2“ oder „ALL“
		2 ALL
Asien, Taiwan und Korea	Regionalcode „A“ oder „ABC“	Regionalcode „3“ oder „ALL“
		3 ALL
Mittel- und Südamerika	Regionalcode „A“ oder „ABC“	Regionalcode „4“ oder „ALL“
		4 ALL
Australien	Regionalcode „B“ oder „ABC“	Regionalcode „4“ oder „ALL“
Russland	Regionalcode „C“ oder „ABC“	Regionalcode „5“ oder „ALL“

Hinweise

• Blu-ray Disc-/DVD-Video-Bedienung und - Funktionen konnen von den Erläuterungen in dieser Anleitung abweichen und manche Bedienfunktionen konnen aufgrund von Einstellungen des Disc-Herstellers gespeit.
• Falls ein Menu oder Bedienungsanweisungen während der Wiedergabe einer Disc angezeigt werden, folgen Sieitte dem angezeigten Bedienungsverfahren.
• Einige der Discs können in Abhängigkeit von der Disc u.U. nicht abgeschweit werden.
• Finalisieren Sie beim Brennen alle Datenträger, die mit thisem Player wiedergegeben werden sollen.
• „Finalisieren“ weist hier auf die Bearbeitung einer bespielen Disc durch ein Aufnahmegerät hin, sodass diese auf Playern/Rekordern einschließlich diesen Player abgespielt werden kann. Mit diesen Player konnen nur finalisierte Discs wiedergegeben werden. (Dieser Player besitzt keine Funktion zum Finalisieren von Discs.)

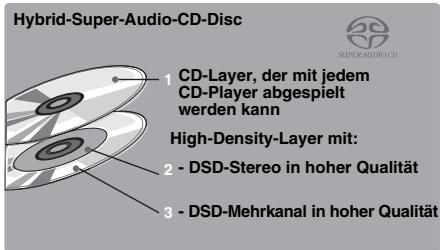

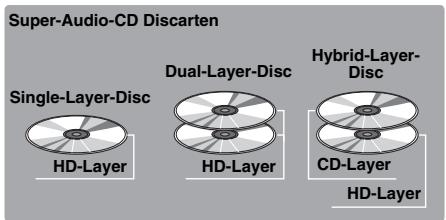

Informationen über Super-Audio-CD (SA-CD)

• Dies ist ein Audioformat, das auf den aktuellen CD-Standards basiert, aber deutlich mehr Informationen umfasst, die eine höhere Klangqualität besteht. Es gibt drei Discarten: Single-Layer, Dual-Layer und Hybrid-Discs. Die Hybrid-Disc kann auf vorhandenen CD-Playern sowie auf Super-Audio-CD-Playern wiedergegeben werden, da sie sowohl Standard-Audio-CD-als auch Super-Audio-CD-Informationen enthalt.

Hinweis

• Dieses Gerät zeigt nicht die auf den Discs enthaltenen Textdaten im Display an der Vorderseite an.

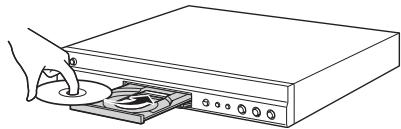

Disc einlagen

• Legen Sie die Disc mit nach oben weisender Beschrifting ein.
• Bei beidseitig bespielten Discs wenden Sie die abzuspielende Seite nach unten.

Hinweise

• Je nach Disc und Einstellung these Players startet die Wiedergabe automatisch.
• Je nach Disc wird ggf. das Menu zuerst angezeigt.
• Die Ladezeit kann je nach der Disc entsprechlich sein.

Vorsichtsmaßnahmen für Discs

Discs vor Kratzern und Staub schützen

• Blu-ray Discs, DVDs und CDs sind emphfindlich gegen Staub, Fingerabdrücke und和其他s Krtzer. Eine verkratzte Disc ist möglicherweise nicht mehr abspielbar. Handhaben Sie die Discs mit Sorgfalt und bewahren Sie sie an einem sicheren Ort auf.

Korrekte Lagerung von Discs

Legen Sie die Disc in die Mitte der Disc-Hülle und lagern Sie Hülle und Disc senkrecht.
Vermeiden Sie die Aufbewährung der Disc an Orten mit direkter Sonneneinstrahlung, in der Höhe von Heizkörpern oder Orten mit hoher Luftfeuchtigkeit.
Lassen Sie Discs nicht fallen und setzen Sie sie keinen starken Vibrationen oder Erschüttungen aus.
Vermeiden Sie die Lagerung von Discs an sehr staubigen oder feuchten Orten.

Handhabungsvorschriften

• Falls die Oberfläche verschmutzt ist, wischen Sie sie mit einem weichen, (nur mit Wasser) angefeuchteten Tuch behutsam ab. Wischen Sie Discs stets vom Mittelloch zum Rand hin ab.

• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Verdinner, Antistatikflüssigkeiten oder andere Lösungsmittel.

• Vermeiden Sie eine Berührung der Oberfläche.

• Bekleben Sie Discs nicht mit Papier oder Aufklebern.
• Falls die Abspielflakte einer Disc beschmutzt oder verkratzt ist, beurteilt der Player die Disc möglicherweise als inkompatibel und fahr die Disclude aus oder er gibt die Disc nicht korrekt wieder. Wischen Sie Schmutz auf der Abspielflakte mit einem weichen Tuch ab.

Reinigen der Abtastlinse

• Verwenden Sie auf keinen Fall handelsübliche Reinigungsdiscs. Der Gebrauch solcher Discs kann die Linse beschädigen.
• Lassen Sie die Linse von der nachsten von Yamaha zugelassenen Kundendienstelle reinigen.

■ Hinweise zum Betrachten von 3D-Videoobildern

• Bei manchen Menschen konnen beim Betrachten von 3D-Videobildern Augenübermudung, Erschöpfung oder gar Unwohlsein auftreten. Wir empfehlen deshalb allen Zuschauern, regelmäßige Pausen beim Betrachten von 3D-Videobildern einzulegen.
• Sollten Sie sich unwohl führn, unterbrenen oder verlassen Sieitte die Vorführung, bis Sie sich wieder better führn. Ziehen Sie einen Arzt zu Rate, falls das Unwohlsein ofter auftritt oder besonderss schlimm ist.
• Lesen Sie die Bedienungsanleitungen (Blu-ray Disc und TV) aufmerksam durch und beachten Sie eventuelle Warnmeldungen auf Ihrtem TV-Bildschirm.
• Die Sehkraft von Kindern (vor allem im Alter unter sechs Jahren) befindet sich noch in der Entwicklungsphere. Fragen Sie ihren Arzt (z.B. Kinder- oder Augenarzt) um Rat, bevor Sie Kindern das Betrachten von 3D-Videobildern erlauben.
• Kinder sollen das Gerät nur unter elterlicher Überwachung benutzen und damit unbedingt die weiteren offen gegebenen Ratschlüge befolgen.

Cinavia-Technologie

• Das Kopierschutzsystem im Blu-ray Disc-Player beruht auf die Cinavia-Technologie.

Hinweis

• Möglicherweise werden die folgenden Meldungen angezeigt und die Wiedergabe angehalten oder die Audioausgabe vorübergehend vom Blu-ray Disc-Player stumm geschlossen, wenn Sie eine unberechtigte Kopie von Inhalten wiedergeben, die durch die Cinavia-Technologie geschützt sind.

These Meldungen werden nur auf Englisch angezeigt.

Abspielen gestopt. Der abzuspielende Medieninhalt ist durch Cinavia® geschützt und ist nicht für eine Wiedergabe auf thism Gerä autorisiert.

Für weitere Informationen besuchen Sie http:// www.cinavia.com. Meldungscode 1.

Tonausgabe wurde vorübergehend abgeschaltet. Korrigieren Sie nicht die Lautstärke der Wiedergabe. Der abzuspielende Medieninhalt ist durch Cinavia® geschützt und ist nicht für eine Wiedergabe auf thism Gerät autorisiert. Für weitere Informationen besuchen Sie http://www.cinavia.com. Meldungscope 3.

Cinavia-Hinweis

Dieses Produkt nutzt Cinavia-Technologie, um die Verwendung unauthorisierter Kopien einiger im Handel erhältlicher这部电影 und Videos sowie ihrer Tonspuren einszuschranken. Wenn die verbotene Nutzung einer unauthorisierten Kopie erkannt wird, wird eine Meldung angezeigt und die Wiedergabe bzw. der Kopiervorgang wird unterbrochen. Ausfuhrliche Informationen zur Cinavia-Technologie finden Sie im Cinavia Online Consumer Information Center unter http://www.cinavia.com. Um ergänzende Informationen über Cinavia per Post zu erhalten, senden Sie eine Postkarte mit Ihr Postanschrift an: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA.

Bedienungselemente und deren Funktionen

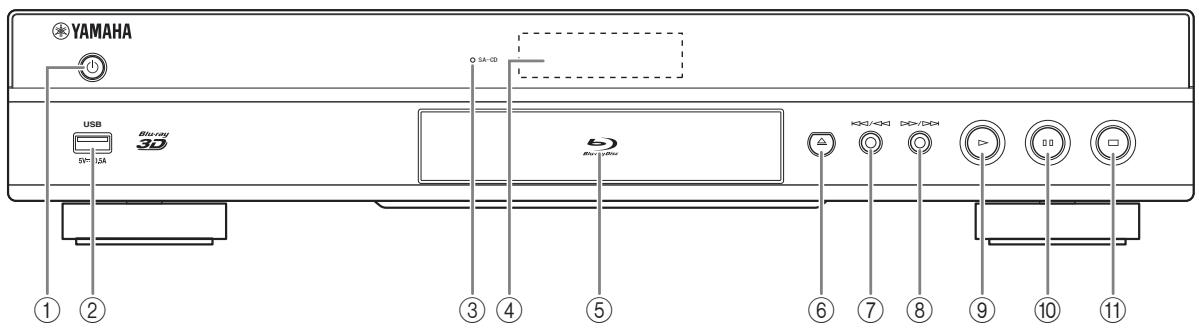

Vorderseite

① (On/Standby)

Schaltet den Player ein/versetzt hin in den Bereitschaftsmodus.

Halten Sie an der Vorderseite mindestens f芮f Sekunden lang gedrückt, um den Player zurückzusetzen (System-Rücksetzung).

② USB-Anschluss (S. 16)
③ SA-CD-Anzeige

Leuchtet, wenn eine SA-CD eingelegt ist und der SA-CD-Layer (S. 4) ausgewählt ist.

④ Display der Vorderseite
Zeigt verschiedene Informationen über den Betriebsstatus an.
⑤ Klappe der Disclude

⑥ (Auswerfen)

Öffnet/schließt die Disclude.

⑦ (Rücklauf/Suchrücklauf)

Drücken für Rücklauf und gedrückt halten für Suchrücklauf.

(8) 12 > 12 > 12 (Vorlauf/Suchvorlauf)

Drücken für Vorlauf und gedrückt halten für Suchvorlauf.

(9) (Wiedergabe)

Startet die Wiedergabe.

(10) (Pause)

Halt die Wiedergabe an.

(1) (Stopp)

Stoppt die Wiedergabe.

Hinweis

• Entfernen Sie die Schutzfolie von der Vorderseite, bevor Sie den Player bedieren.

Rückseite

• wird in der linken oberen Ecke des Bildschirms angezeigt, wenn die gedrückte Taste nicht verfügbar ist.

① Infrarotsender:Gibt ein Infrarotsignal aus.Zielen Sie damit auf den Fernbedienungssensor (S.10).
② :Schaltet den Player ein oder in den Bereitschaftsmodus.
③ ▲: Öffnet/schließt die Disclude.
④ Farbstanten BD: Verwenden Sie diese Tasten gemäß den Anweisungen auf dem Bildschirm.

ZOOM DVD VIDEO PHOTO: Vergroßert/verkleinert. Mit jedem Drücken der Tasteändert sich die Grüße des Bildschirms (vergroßern/verkleinern: je drei Schritte).

PROGRAM DVD CD: Richtet die Reihenfolge der Wiedergabe ein (S. 25). Sie können bis zu 15 Tracks (für eine Audio-Disc) oder Titel/Kapitel (für ein DVD-Video) einrichten.

SHUFFLE DVD CD VIDEO MUSIC PHOTO: Legt den Zufallswiedergabemodus fest (S. 23).

PHOTO:Ändert die Wiederholeinstellung. Mit jedem Drucken der Taste ändert sich die Wiederholeinstellung wie unter dargestellt.

: Wiederholt den Titel, der gerade wiedergegeben wird.
CH: Wiederholt das Kapitel, das gerade wiedergegeben wird.
F: Wiederholt den Ordner, der gerade wiedergegeben wird.
All: Wiederholt alle Tracks/Dateien auf der Disc.
: Wiederholt den Track/die Datei, die gerade wiedergegeben wird.

⑤ Zifferntasten: Geben Sie hierüber Zahlen ein oder springen Sie während der Wiedergabe zum entsprechend nummerierten Track/Kapitel. Diese Tasten sind je nach Disotyp und Wiedergabebedingung eventuell nicht vorhanden.
⑥ CLEAR: Löscht eingegebene Zahlen/Einstellungen.
⑦ PIP BD: Aktiviert/deaktiviert die Funktion Bild im Bild (S. 26). Die Bild im Bild Anzeige (PDP) erscheint auf dem Bildschirm, wenn diese Funktion verfügbar ist. Sie können diese Funktion auch über das Bildschirmmenu auswahlen (S. 23).

Hinweis

Die Bild im Bild Anzeige erscheint nur, wenn Bild im Bild Anzeige aktiviert ist (S. 31).

⑧ MIRACAST: Startet Miracast (S. 22).
⑨ 2ND AUDIO BD: Wählt den Zweitton der Funktion Bild im Bild (S. 26) oder die Audiokommentare aus. Die Zweittonauswahl-Anzeige ( ) erscheint auf dem Bildschirm, wenn diese Funktion verfügbar ist (S. 34). Sie können diese Funktion auch über das Bildschirmmenu auswahlen (S. 23).

Hinweis

Die Zweittonauswahl-Anzeige erscheint nur, wenn Zweittonauswahl aktiviert ist (S. 31).
10 HOME:Zeigt das HOME-MENU an (S. 19).

11 TOP MENU BD DVD: Zeigt das Top-MENU an, wenn die Disc ein Menu enthalt. Wahlen Sie den gewünschten Gegenstand über / / und ENTER.

Hinweis

• Bestimmte Bedienungen können sich je nach Disc 参数。
• Führten Sie die Anweisungen der jeweiligen Menübildschirme aus.

⑫ Cursortasten ( / /) : Versetzt die Markierung im Menu.
ENTER: Wählt das hervorgehobene Menu/ Gegenstand aus.
RETURN: Kehrt zum vorherigen Menu oder Bildschirm usw. zurück.
14 Cursortasten

: Stopt die Wiedergabe.

Halt die Wiedergabe an.

:Gibt den Inhalt wieder.

: Überspringt einen Abschnitt rückwärts/ vorwärts.

BD DVD CD VIDEO MUSIC:

Nimmt einen Suchrücklauf/-vorlauf vor. Mit jedem Drücken der Tasteändert sich die Suchvorlauf-/rücklaufgeschwindigkeit (Suchrücklauf/-vorlauf: je fünf Schritte). Drücken Sie , um die normale Wiedergabe fortzusetzen.

PHOTO: Ändert die Geschwindigkeit einer Diashow (schneller/langsamer: 3 Schritte).

BD DVD CD VIDEO MUSIC:

Taste drücken, um eine Sofortsuche/erneute Wiedergabe zu bewirken. Über die Sofortsuche wird in der Wiedergabe des Inhalts um 30 Sekunden nach vorne gesprungen. Über die Sofortwiedergabe wird der Inhalt von vor zehn Sekunden erneut angezeigt.

15 SETUP:Zeigt das SETUP-MENU an (S.27).

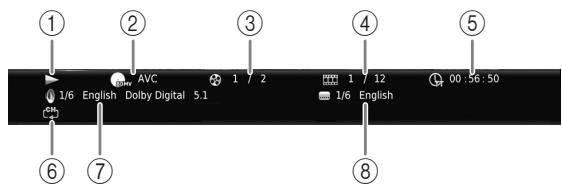

^16 STATUS: Zeigt die Wiedergabeinformationen an (S. 24).

Gibt einen bestimmten Teil wieder, der wiederholt werden soll.

1 Drücken Sie REPEAT A/B an der Stelle, an der Sie den Anfangspunkt setzen möchten. „A-“ wird auf dem Bildschirm angezeigt.
2 Drücken Sie erneut REPEAT A/B an der Stelle, an der Sie den Endpunkt setzen möchten. „A-B“ wird auf dem Bildschirm angezeigt. Die wiederholte Wiedergabe wird gestartet.
3 Um die wiederholte Wiedergabe abzubrechen, drücken Sie REPEAT A/B. „A-B“ wird ausgeblendet und die wiederholte Wiedergabe beendet.

Hinweis

• Diese Funktion kann je nach technischen Daten der Disc ggf. nicht durchgeführt werden.

18 SUBTITLE BD DVD VIDEO: Ändert die Sprache der Untertitel (S. 42), falls verfügbar. Sie können diese Funktion auch über das Bildschirmenu auswahlen (S. 23).
19 ANGLE BD DVD: Wechselt den Kamerawinkel, wenn das Video in mehreren Blickwinkeln aufgenommen wurde. Die Kamerawinkel-Anzeige ( ) erscheint auf dem Bildschirm, wenn diese Funktion verfügbar ist. Sie konnen diese Funktion auch über das Bildschirmenu auswahlen (S. 23).

Hinweis

Die Kamerawinkel-Anzeige erscheint nur, wenn Kamerawinkel aktiviert ist (S. 31).

20 AUDIO BD DVD: Ändert die Audiosprache oder das Audioformat. Sie können diese Funktion auch über das Bildschirmenu auswahlen (S. 23).
② SEARCH BD DVD CD VIDEO MUSIC:

Springt zu einem festgelegten Gegenstand während der Wiedergabe. Weitere Einzelheiten zu dieser Funktion finden Sie unter „,Verwenden der Suche" (S. 25). Sie können diese Funktion auch über das Status-MENU auswahlen (S. 24).

② YouTube: Startet YouTube (S. 21).
23 POP-UP/MENU BD DVD:Zeigt das Popup-Menu an. Die angezeigten Menüpunkte sind je nach Disc unterschiedlich. Naheres zum Aufrufen und Bedieren des Popup-Menusfinden Sie in der Bedienungsanleitung der Disc. Je nach der DVD wird das Top-Menu durch Drucken von POP-UP/MENU angezeigt.
24 ON SCREEN: Zeigt das Bildschirmmenu an (S. 23).

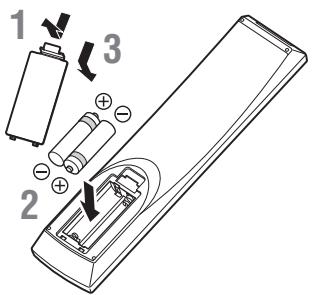

Batterien in die Fernbedienung einlagen

Hinweise

• Tauschen Sie beiden Batterien aus, wenn sich die Funktionreichweite der Fernbedienung verringgert.
• Verwenden Sie Batterien des Typs AAA, R03 bzw. UM-4.
• Vergewissem Sie sich, dass Sie die Batterien mit der richtigen Polarität einlagen. Beachten Sie die Darstellung im Batteriefach.
• Entnehmen Sie die Batterien, wenn Sie die Fernbedienung für längerere Zeit nicht benutzen.
• Verwenden Sie nicht alte und neue Batterien zusammen.
• Verwenden Sie nicht entsprechliche Batteriearten zusammen (wie z.B. Alkali- und Manganbatterien). Lesen Sie sich die Informationen auf der Verpackung sorgfältig durch, da diese Batterien die gleiche Form und Farbe haben können.
• Wenn die Batterien ausgelaufen sind, entsorgen Sie sie sofort. Berühren Sie das ausgelaufene Material nicht und setzen Sie es nicht in Kontakt mit der Kleidung usw.kommen. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einlagen.
• Entsorgen Sie Batterien nicht mit dem Haushaltsmull, sondern korrekt und in Einklang mit den lokalen Vorschriften.
• Halten Sie Batterien von Kindern fern. Wenden Sie sich umgehend an einen Arzt, wenn eine Batterie versehentlich verschlükt wurde.
• Wenn Sie die Fernbedienung längerere Zeit nicht verwenden werden, entfernen Sie die Batterien aus der Fernbedienung.
• Laden Sie die mitgelieferten Batterien nicht auf und zerlegen Sie sie nicht.

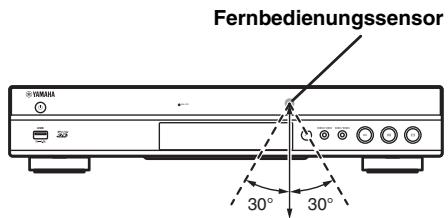

Wirkungsbereich der Fernbedienung

6m

ID-Funktion

Die Fernbedienung des Players kann möglicherweise andere Yamaha-Produkte steuern und deren Fernbedienung den Player. Ändern Sie in solchem Fall die Fernbedienungs-ID, um ungewolte Bedienung zu verhindern. Wenn Sie die Fernbedienungs-ID geändert haben, müssen Sie sicherenstellen, dass Sie die gleiche ID für das Hauptgerät verwenden.

Die Standardeinstellung ist ID1.

1 Fernbedienungseinstellung

Um die ID von ID1 auf ID2 zu ändern, halten Sie die rote Taste und die Zahlentaste 2 gleichzeitig sieben Sekunden lang gedrückt. Um die ID von ID2 auf ID1 zu ändern, halten Sie die rote Taste und die Zahlentaste 1 gleichzeitig sieben Sekunden lang gedrückt.

2 Hauptgeräteinstellung

Halten Sie / und / auf der Vorderseite gleichzeitig für zwei Sekunden gedrückt, um die aktuelle ID anzuzeigen, wenn:

• Keine Disc in den Player eingelegt ist.
  Die Disclude geschlossen ist.
  Die Wiedergabe angehalten wurde.
• „NO DISC“ auf dem Display an der Vorderseite angezeigt wird.

Halten Sie die Tasten weitere zwei Sekunden lang gedrückt, um die ID zwischen ID1 und ID2 zuändern.

Hinweise

• Befinden sich für weniger Minuten keine Batterien in der Fernbedienung oder verbleiben verbrauchte Batterien in der Fernbedienung, wird die Fernbedienungs-ID automatisch auf ID1 gesetzt. Wenn Sie die Fernbedienung in der ID2-Einstellung verwenden möchten, legen Sie neue Batterien ein und richten Sie die Fernbedienungs-ID erneut ein.
• Wenn der Player zurückgesetzt wird, ist die Fernbedienungs-ID ID1.

Video-/Audio-Verbindungen

Stellen Sie entsprechend den zu verwendentenden Geräten die notwendigen Video-/Audio-Verbindungen her.

Tipps

• Nähres über die Audio-/Video-Ausgangsformate finden Sie auf Seite 35.
• Stellen Sie für die Verbindungen im Fachhandel erhältliche Kabel bereit. Die Art und Anzahl der notwendigen Kabel hangt von den anzuschliebenden Geräten ab.

Video-/Audio-Wiedergabe auf TV und AV-Receiver

Siehe unter „TV-Verbindung über einen AV-Receiver" (S. 12).

Video-/Audio-Wiedergabe nur auf TV

Siehe unter „Direkte TV-Verbindung" (S. 12).

Video-/Audio-Wiedergabe auf TV und Audiogerät

Siehe unter „TV- und Audiogerät-Verbindung“ (S. 13).

Informationen über HDMI

Für den Genuss hochqualitativen Videos und digitalen Sounds über die HDMI-Buchse benutzen Sie im Fachhandel erhältliche HIGH SPEED HDMI-Kabel mit dem HDMI-Logo (wie auf der Rückseite der Anleitung).

Tipps

• Für Informationen über die HDMI-Steuerg function siehe „HDMI Steuerung" (S. 30).
• Um den Ausgabemodus der HDMI-Buchse zuändern, konfigurieren Sie „HDMI" (S. 34) in Audio-Einstellungen.

Verbindung für die Wiedergabe von Blu-ray 3D-Discs

Für den Genuss von Blu-ray 3D-Discs mit dem Player muss Ihr System folgende Bedingungen erfüllen.

• Ihr TV und AV-Receiver (falls vorhanden) muss die 3D-Funktion unterstützen.
• 3D Ausgang in Anzeige Einstellung (S. 32) ist auf „Auto“ eingestellt.

TV-Verbindung über einen AV-Receiver

Verbinden Sie den Player mit dem AV-Receiver und den AV-Receiver mit dem TV über HDMI-Kabel. Informationen über Laatsprecherverbindungen finden Sie in den Bedienungsanleitungen des AV-Receivers und der Laatsprecher.

Vorsicht!

SchlieBen Sie das Netzkabel des Players nicht an, bevor alle anderen Anschlisse vorgenommen wurden.

Dieser Player

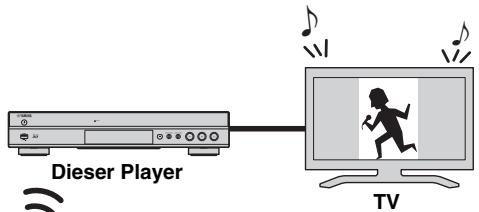

Direkte TV-Verbindung

Verbinden Sie den Player mit dem TV über ein HDMI-Kabel.

Vorsicht!

Schlieben Sie das Netzkabel des Players nicht an, bevor nicht alle anderen Anschlüsse vorgenommen wurden.

TV- und Audiogerät-Verbindung

Verbinden Sie den Player mit dem TV über ein HDMI-Kabel und den Player mit dem Audiogerät über ein Audiokabel (digital/optisch, digital/koaxial oder Cinch/stereo).

Vorsicht!

Schlieben Sie das Netzkabel des Players nicht an, bevor nicht alle anderen Anschlüsse vorgenommen wurden.

Tipps

• Um den Ausgabemodus der COAXIAL/OPTICAL-Buchsen zu ändern, konfigurieren Sie „Coaxial / Optical" (S. 34) in Audio-Einstellungen.
• Falls die Audiowiedergabe auf dem TV sowie dem Audiogerätstattfindet, stellen Sie HDMI in Audio-Einstellungen auf Off, um die Audiowiedergabe auf dem TV zu deaktivieren.
• Audiosignale von SACDs können nicht an den COAXIAL- oder OPTICAL-Buchsen (S. 35) ausgegeben werden.

Netzwerkanbindung

Die Anbindung des Players an ein (Drahtlos- oder Kabel-) Netzwerk erhögt flogende Funktionen.

• Wiedergabe von DLNA-Server (PC oder NAS)-Inhalten (S. 19)
  Wiedergabe von Netzwerkdienstinhalten (S. 21)
• Abspielen von BD-Live-kompatiblen Discs (S. 25)
  Bedienung des Players über Mobilgeräte (AV CONTROLLER) (S. 22)

Hinweise

• Für die Nutzung von Netzwerkdiensten oder der BD-Live-Funktion ist eine Breitband-Internetverbindung erforderlich.
• Orientieren Sie sichitte an der Bedienungsanleitung des verwendeten Gerats, da die Geräte und Anschlussmethoden je nach Netzwerkumgebung unterschied sein konnen.
• Netzwerkkabel und Router,müssen den 10BASE-T/100BASE-TX-Standard unterstützen.

Tipp

• Wenn Ihr Router DHCP unterstützt, sind für den Player keinerlei Netzwerkeinstellungen notwendig, da die Netzwerkparameter (z.B. IP-Adresse) automatisch eingerichtet werden. Ein Konfigurieren der Netzwerkeinstellungen ist nur dann erforderlich, wenn der Router DHCP nicht unterstützen oder wenn Sie die Netzwerkparameter manuell einrichten möchten (S. 32).

Drahtlosverbindung

Dank der Wi-Fi-Funktion des Players kann dieser drahtlos an Ihr Netzwerk (Router) angebunden werden. Beziehen Sie sich auf „Einstellung der Drahtlosverbindung" (S. 18), um die Drahtlosverbindung zu konfigurieren und die Wi-Fi-Funktion benutzen zu können.

Kabelverbindung

Binden Sie den Player über ein abgeschirmtes verdrilltes Netzwerkkabel (im Fachhandel erhältlich) an Ihr Netzwerk (Router) an.

DLNA-Server-Einrichtung

Dank DLNA konnen Sie Multimedia-Inhalte (z.B. Videos, Musik und Fotos), die auf einem an Ihrm Netzwerk angebundenen DLNA-Server (PC oder NAS) gespeichert sind, freigeben und mit dem Player wiedergeben.

Außer dem konnen Sie mit ihrem Mobilgerät (z.B. Smartphone oder Tablet) als drahtloser Controller den Player über das Netzwerk steuern.

Um die DLNA-Funktionen benutzen zu konnen, erhmen Sie nach der Netzwerkanbindung (S. 14) die unter beschriebene DLNA-Server-Einrichtung vor.

Hinweise

Um die DLNA-Funktionen benutzen zu konnen, müssen alle Geräte am selbst Netzwerk angebunden sein.
Um einen NAS als DLNA-Server einsetzen zu konnen, muss dieser DLNA unterstützen.

Medienfreigabe-Einstellung des DLNA-Servers

Um Multimedia-Inhalte, die auf Ihr dem DLNA-Server (PC oder NAS) gespeichert sind, wiedergeben zu konnen, müssen Sie zunachst die Medienfreigabe-Einstellung in der Software des DLNA-Servers konfigurieren.

Tipp

• Für Informationen über die Einstellung des DLNA-Servers und dessen Unterstützung Dateiformate beziehen Sie sich auf die Bedienungsanleitungen Ihres DLNA-Servers und dessen Software.

1 Schalten Sie ihren DLNA-Server (PC oder NAS) und den Player ein.
2 Wenn Sie einen PC als DLNA-Server einsetzen, vergewissern Sie sich, dass DLNA-Serversoftware (z.B. Windows Media Player 12) auf dem PC installiert ist.
3 Aktivieren Sie die Medienfreigabe auf Ihr dem DLNA-Server und geben Sie Medien für den Player frei. Die DLNA-Server-Einstellung ist hiermit abgeschlossen. Um DLNA-Server-Inhalte mit dem Player wiedergeben zu können, wahren Sie einen DLNA-Server und eine Multimedia-Datei im HOME-MENU aus (S. 19).

Mobilgerät als Media Controller einsetzen

Falls Ihr Mobilgerät (z.B. Smartphone oder Tablet) die Funktion Digital Media Controller (DMC) unterstützen, können Sie den Player von Ihrem Smartphone oder Tablet über das Netzwerk steuern.

Tipps

Um den Player mit Ihr Mobilgarät steuern zu können, stellen SieDMC-Steuierung (S. 32) im SETUP-Menu auf Aktivieren ein (Standardeinstellung).
- Beziehen Sie sich auf die Bedienungsanleitungen Ihres Mobilgeräts und dessen Software, um sich zu vergewissem, dass Ihr Mobilgerät die DMC-Funktion unterstützen.

USB-Verbindung

Sie können ein USB-Speichergerät am USB-Anschluss an der Vorder- oder Rückseite des Players einstecken und auf dem Speichergerät abgelegte Multimedia-Dateien wiedergeben (S. 19).

Hinweise

• Yamaha kann nicht garantieren, dass die USB-Speichergeräte aller Marken mit thisem Player verwendbar sind.
• Stecken Sie für die Benutzung der BD-Live-Funktion (S. 26) ein USB-Speichergerät an einem der USB-Anschlüsse (vorn/hinten) des Players ein.

Dieser Player

Dieser Player

Weitere Verbindungen

■ Verbindung mit den REMOTE CONTROL-Buchsen

• Fernbedienungssignale können über die REMOTE CONTROL (OUT/IN)-Buchsen übertragen und empfangen werden.
• Schlieben Sie Mono-3,5-mm-Miniklinkenkabel (im Fachhandel erhalten) an die REMOTE CONTROL (OUT/IN)-Buchsen an.
• Wenn Ihr Yamaha AV-Receiver über die REMOTE OUT-Buchse SCENE-Steuersignale übertragen kann, können Sie den Player mit der SCENE-Funktion bedieren.

Vorsicht!

Schlieben Sie das Netzkabel des Players nicht an, bevor nicht alle anderen Anschlüsse vorgenommen wurden.

Tipps

Informationen über die SCENE-Funktion finden Sie in der Bedienungsanleitung des Yamaha AV-Receivers.
- Sie können ein Yamaha-Gerät (z.B. CD-Player) mit SCENE-Funktion an die REMOTE CONTROL (OUT)-Buchse des Players anschließen.

Netzkabel anschließen

• Nach Abschluss aller Verbindungen stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse an der Rückseite des Players ein. Anschließlich folgt dann der Anschluss an eine Netzsteckdose.

Grundeinstellungen

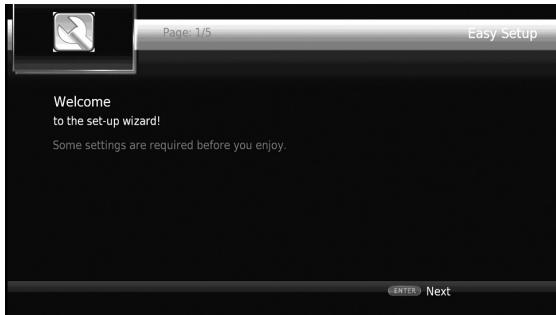

Einstellung über Einfaches Konfigurationsmenu

Über Einfaches Konfigurationsmenu können Sie bequem die Sprache, die Auflösung und das Bildseitenverhältnis festlegen. Der Einfaches Konfigurationsmenu-Bildschirm wird angezeigt, wenn Sie den Player zum allerersten Mal einschalten. Die gleiche Einstellung kann über das SETUP-MENU System Einfaches Konfigurationsmenu vorgenommen werden.

1 Wird der Einfaches Konfigurationsmenu-Bildschirm angezeigt, drücken Sie ENTER, um Einfaches Konfigurationsmenu zu starten.

2 Legen Sie Sprache, Auflösung und Bildseitenverhältnis fest, indem Sie die Anweisungen auf dem Bildschirm befolgen.

Hinweise

• Wenn nach Abschluss von Einfaches Konfigurationsmenu kein Bild angezeigt wird, schlagen Sie unter „Fehlersuche" (S. 39) nach.
• Beim Einsatzten theseis Players erscheint eine Warnmeldung hinsichtlich der Wiedergabe von 3D-Videos. Drücken Sie ENTER, um diese Meldung auszublenden, oder CLEAR, um sie zu deaktivieren (S. 30).

Einstellung der Drahtlosverbindung

Führer Sie dieunte Schrittfolge aus,um die Drahtlosverbindung zu konfigurieren,sodass Sie den Player an Ihr Drahtlosnetzwerk anbinden konnen.
Wenn Ihr Router (Zugangspunkt) die Funktion WPS (Wi-Fi Protected Setup) understutzt,konnen Sie die automatische Einstellung ausfuhren,um den Player ohne manuelle Eingabe von Netzwerkinformationen (z.B. SSID)mit demRouter zu verbinden.

1 Drücken Sie SETUP, um das SETUP-MENU aufzurufen.
2 Wahlen Sie Allgemeine Einstellungen Netzwerk Verbindungseinstellungen Drahtlos.

3 Drücken Sie , um Ja zu wahlen, und drücken Sie dann ENTER.

4 Drücken Sie / , um eine der folgende Einrichtungsmethoden zu wahlen, und drücken Sie dann ENTER.

Suche: Wahlen Sie diese Option, um nach verfügbarn Drahtlosnetzwerken zuuchen. Wenn die Netzwerkliste angezeigt wird, wahren Sie die entsprechende SSID für die Verbindung und geben Sie das Password ein. Manuell: Wahlen Sie diese Option, um Die Netzwerkinformationen (z.B. SSID) manuell einzugeben. Auto: Wahlen Sie diese Option, um die WPS-Funktion zu verwenden. Wahlen Sie PBC (Push Button Configuration) oder PIN code und befolgen Sie dann die Anweisungen auf dem Bildschirm.

Hinweise

• Für Einzelheiten zur Bedienung Ihres Routers (Zugangspunkt) beziehen Sie sich auf dessen Anleitung.
• Wenn WPS nicht Funktioniert, wahren Sie „Suche“ oder „Manuell“, um die Drahtlosverbindung zu konfigurieren.
• Geräte, die den 2,4-GHz-Frequencybereich verwenden, wie z.B. Mikrowellen-, Bluetooth- oder kabellose Digitalgeräte, können die Kommunikation unterbrechen. Stellen Sie den Player weiter entfern von solchen Geräten auf oder schalten Sie diese aus.
  Die Geschwindigkeit einer drahtlosen Netzwerkverbindung hängt von ihrer Netzwerkumgebung ab (Router, Abstand zwischen Router und Player, Aufstellungsord usw.). Bei Unterbrechungen der Sound- oder Videowiedergabe bringen Sie Player und Router bisher zusammen oderändern Sie die Ausrichtung des Players oder der Routersantenne.

HOME-MENU

Über das HOME-MENU konnen Sie folgende Grundbedienung des Players vornehmen.

• Durchsuchen und Wiedergabe von Multimedia-Dateien auf verschiedene Discs, USB-Geräten und DLNA-Servern (PC oder NAS)
• Zugang zu verschiedenen Netzwerkdiensten (S. 21)
  Aufrufen des SETUP-Menus (S. 27)

Tipps

• Einzelheiten zu den abspielbaren Discs und Formaten finden Sie auf Seite 3.
• Für die Wiedergabe von DLNA-Server-Inhalten mit dem Player muss die Medienfreigabe-Einstellung (S. 15) des DLNA-Servers konfiguriert werden.

Wiedergabe von Foto/Musik/Video

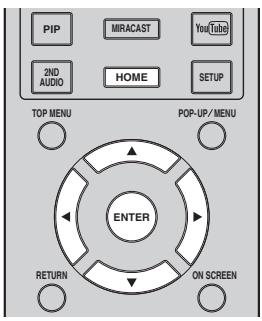

Grundlegende Bedienung

/ / : Verschiebt die Markierung.

:Kehrt zum übergeordneten Ordner zurrick.

HOME: Wechselt zum und verlässt das HOME-MENU.

ENTER: Bestätig den Ordner/die Datei.

Allgemeine Bedienungsschritte für die Wiedergabe von Dateien in einem ausgewählten Ordner

Beispiel: Auswahl einer Filmdatei auf einem USB-Speichergerät

Hinweis

• Halten Sie die Wiedergabe des Videos an, bevor Sie zum HOME-MENU wechseln.

1 Drücken Sie HOME, um das HOME-Menü aufzurufen.

2 Drücken Sie / , um das Gegenstand zu wahlen, das die wiederzugebende Datei enthalt, und drücken Sie dann ENTER.

Hinweis

• Wenn Ihr DLNA-Server nicht aufgeführrt ist, vergewissem Sie sich, dass der DLNA-Server eingeschaltet ist, und wahlen Sie dann DLNA-Suche, um die Liste zuactualisieren.

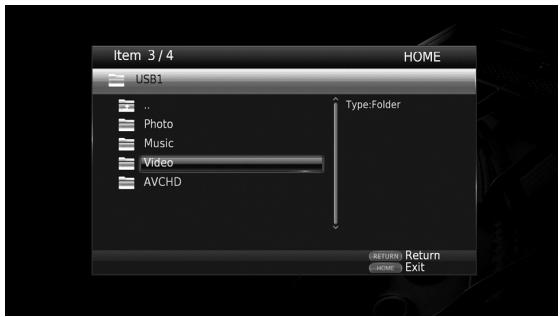

3 Wahlen Sie die den wiederzugebenden Ordne Foto, Musik, Video oder AVCHD aus und drücken Sie dann ENTER.

Um zum übergeordneten Ordner zurückzukehren, drücken Sie RETURN oder wahren Sie.

Fortsetzung auf der{nachsten Seite.

Hinweis

• Beachten Sie, dass im nachsten Schritt nur der Dateityp angezeigt wird, der in thisem Schritt ausgewählt wurde. Wenn Sie beispelssweise in thisem Schritt den Foto-Ordner ausgewählt haben, werden nach thisem Schritt nur Fotodateien angezeigt.

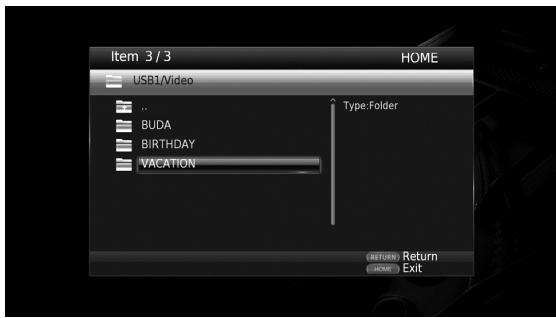

4 Wahlen Sie den Ordner aus, in dem die wiederzugebende Datei enthalten ist.

5 Wahlen Sie die wiederzugebende Datei aus und drucken Sie dann ENTER.

Wird eine Videodatei ausgewählt, startet die Wiedergabe.

Wird eine Musikdatei ausgewählt, wird der Statusbildschirm angezeigt und die Wiedergabe startet.
Wird eine Fotodatei ausgewählt, startet die Diashow.

Tipp

• Um die Diashow mit Musik zu untermalen, drücken Sie HOME, um zum HOME-MENU zurückzukehren, während Musik wiedergegeben wird, und wahlen Sie dann die Fotodatei aus.

Hinweis

• Je nach Inhalt wird die angezeigte Daten bei eventuell nicht wiedergegeben.

Bedienungsschritte für die Betrachtung von Fotos

Während des Betrachtens von Fotos haben die Tasten auf der Fernbedienung die unter dargestilten Funktionen.

: Halt die Diashow an und kehrt zum Dateibrowser zurück.

: Setzt die Diashow auf Pause.
:Gibt die Diashow wieder.
Wechselt zum nachsten Foto.
: Wechselt zum vorherigen Foto.
: Erhöht die Geschwindigkeit der Diashow in drei Schritten.
: Verringert die Geschwindigkeit der Diashow in drei Schritten.
: Invertiert ein Foto.
: Spiegel ein Foto.
: Dreht ein Foto gegen den Uhrzeigersinn.
:Dreht ein Foto im Uhrzeigersinn.

ZOOM: Vergroßert/verkleinert ein Foto (vergroßern/ verkleinern: je drei Schritte).

/ / / : Schwenkt im Vergroßerungs-Verkleinerungsmodus, wenn ein Foto größer als der Bildschirm sein sollte.

Verwenden von Netzwerkdiensten

Mit folgenden Netzwerkdiensten konnen Sie Multimedia-Inhalte (z.B. Fotos und Videos) genieben.

• Dropbox
• Picasa-Webalben
  YouTube

Hinweise

• Der Zugang zu von Drittenbieten zur Verfugung gestellten Inhalten erfordert eine schnelle Internetverbindung und kann eventuell erst nach der Einrichtung und Registriierung eines Accounts oder eines kostenpflichtigen Abos erfolgen.
• Inhaltsdienste von Drittenbieten konnen jederzeit ohne vorherige Mitteilung geändert, ausgesetzt, unterbrochen oder eingestellt werden. In solchen Fälle lehtn Yamaha jegliche Haftung ab.
• Manche Inhalte stehen nur in bestimmten Ländern und/oder in bestimmten Sprachen zur Verfugung.
• Yamaha ist nicht für Inhaltsdienste von Drittenbieten verantwortlich und gewährt keinerlei Garantie, dass deren Inhalte dauerhaft oder auch nur über eine bestimmte Zeitspanne hinweg zur Verfugung gestellt werden.

1 Drücken Sie HOME, um das HOME-MENU aufzurufen.

Tipp

• Um zum YouTube-MENU zurückzugelangen, drücken Sie YouTube.

2 Drücken Sie / , um Network Services auszuwahlen, und drücken Sie dann ENTER.

3 Drücken Sie / / / , um den gewünschten Netzwerk Dienst auszuwahlen, und drücken Sie dann ENTER.

4 Drücken Sie / / / , um einen Gegenstand auszuwahlen, und drücken Sie dann ENTER, um die Auswahl zu bestätigen (oder die Wiedergabe zu starten).

Tipp

• Um einen Netzwerkdienst zu verlassen, drücken Sie HOME.

Hinweis

Die Bedienung nach Schritt 4 hangt von den Menüpunktten der einzelnen Netzwerkdienste ab.

Informationen über Dropbox™

Dropbox ist ein Netzwerkdienst, der es ermöglich, Daten in Dropbox abzulegen und diese über PC, Telefone oder Tablet abzurufen. Fotos können automatisch geladen und Videos überall betrachtet werden.
Weitere Informationen unter www.dropbox.com.

Dropbox

Dropbox ist ein Markenzeichen von Dropbox Inc.

Informationen über Picasa™-Webalben

Picasa-Webalben ist ein Netzwerkdienst, der es Benutzern ermitteligt Freunden und Familienmitgliedern Fotos zu zeigen oder öffentliche Fotoalben zu betrachten. Weitere Informationen unter picasaweb.google.com

Picasa. Web Albums

Picasa und das Picasa-Logo sind Markenzeichen von Google. Inc.

Informationen über YouTube™

YouTube ist ein Netzwerk Dienst, der es Benutzern erhögt über das Internet Originalvideos zu entdecken, zu betrachten und zu zeigen.

Weitere Informationen unter www.youtube.com.

You Tube

YouTube und das YouTube-Logo sind Markenzeichen von Google. Inc.

Smartphone-Bilder und -Videos auf dem

TV Bildschirm betrachten (Miracast™)

Miracast erhögt es über einen Zugangspunkt (Wi-Fi Direct) ohne Kabel oder Netzwerkverbindung Videos von und auf verschiedene Geräten wiederzugeben. Sie können z.B. Bilder von einem Gerät, das Miracast unterstützt

(Smartphone usw.), auf einem mit dem Player verbundenen TV betrachten.

Hinweise

• Zum Prüfen, ob Ihr Gerät Miracast unterstützen, beziehen Sie sich auf dessen Anleitung.
• Während Miracast auf dem Player aktiviert ist, sind andere Netzwerk Funktionen (z.B. DLNA) nicht verfügbar.

Miracast-kompatibles
Gerät
(Smartphone usw.)

1 Drucken Sie MIRACAST.
2 Betätigen Sie innerhalb 60 Sekunden Ihr Smartphone, um Miracast zu aktivieren und den Player als anzubindendes Gerät auszuwahlen.

Für Einzelheiten zur Bedienung Ihres Smartphones beziehen Sie sich auf dessen Anleitung.

3 Um Miracast zu verlassen, drücken Sie MIRACAST.

Tipp

• Sie können Miracast ebenfalls verlassen, indem Sie HOME oder RETURN drucken.

In Abhängigkeit der Einsatzbedingungen konnen Audio-/Video-Unterbrechungen oder TV-Störungen auftreten. In solchem Fall konnte Folgendes Abhilfe schaffen.

• Bringen Sie das Miracast-Gerät näher an den Player.
• Schalten Sie unbenutzte Drahtlosgeräte aus.
• Entfernen Sie Mikrowellen-, Bluetooth- und andere Drahtlosgeräte aus der Umgebung des Miracast-Geräts.

Bedienung des Players über Mobilgeräte (AV CONTROLLER)

Mit der „AV CONTROLLER“ App auf Ihrm Mobilgerät können Sie these als Fernbedienung für den Player einsetzen.

AV CONTROLLER

• Sie können die grundlegenden Funktionen eines Yamaha Blu-ray Disc^TM Players (Wiedergabe, Pause, Sprung, Ein-/Ausschalten und Cursorbewegungen) steuern.
  Die ,AV CONTROLLER" App ist in mehreren Sprachen erhältlich.
• Für{nahere Angaben zu „AV CONTROLLER“ besuchen Sie die Yamaha-Website.

Erweiterte Wiedergabebedienung

In thisem Kapitel wird die Wiedergabe von im Fachhandel erhältlichen Blu-ray-Discs, DVDs, SA-CDs, CDs und selbst aufgenommenen DVD-RW/R-Discs beschreiben.

Hinweis

Informationen über die grundlegende Bedienung zur Wiedergabe finden Sie auf Seite 8.

■ Bildschirmmenu

Zum Aufrufen des Bildschirmmenus drucken Sie ON SCREEN. Drucken Sie daraufhin / / , um einen Gegenstand auszuwahlen, und dann ENTER, um die gewünschte Funktion zu aktivieren.

Das Bildschirmenu enthalt die folgenden Gegenstand.

Titel BD DVD VIDEO: Zeigt die Nummer des laufenden Titels an. Sie können zum gewünschten Titel wechseln, indem Sie diesen hier auswahlen.

Kapitel BD DVD VIDEO: Zeigt die Nummer des laufenden Kapitals an. Sie können zum gewünschten Kapitel rechnen, indem Sie desses hier auswahlen.

Track/Datei CD VIDEO MUSIC PHOTO:Zeigt die Nummer des laufenden Tracks/der laufenden Datei an. Sie konnen zum gewünschten Track/zur gewünschten Datei wechseln, indem Sie diesen/diese hier auswahlen.

Zeit BD DVD CD VIDEO MUSIC:Zeigt die Spielzeit an. Wahlen Sie den Anzeigotyp aus den folgenden Optionen aus:

• Abgelaufene Spielzeit des Titels, des Kapitels, der Disc, des Tracks oder der Datei
• Verbleibende Spielzeit des Titels, des Kapitals, der Disc, des Tracks oder der Datei

Mode/Play Mode

DVD CD VIDEO MUSIC PHOTO:Zeigt den aktuellen Wiedergabemodus an. Sie konnen den Wiedergabemodus aus den folgenden Optionen auswahlen:

CD

• Normal: Normale Wiedergabe.
• Shuffle: Jeder Track wird einmal in zufälliger Reihenfolge und ohne Wiederholung wiedergegeben.
• Random: Zufällige Wiedergabe. Es kann zu Wiederholungen kommt.

DVD

• Normal
  Zufall CH (Kapitel)
  Zufall TT (Titel)
  Zufallswiedergabe Alle
  Zufalls-CH (Kapitel)
• Random TT (Titel)
• Random All

VIDEO MUSIC PHOTO

• Normal
• Shuffle F (Ordner)
• Random F (Ordner)

Audio BD DVD VIDEO:Zeigt die/das

Audiosprache/-signal der aktuell ausgewählten Blu-ray Disc/DVD an. Sie können die Audio-Einstellungen ändern.

Winkel BD DVD:Zeigt die aktuell ausgewählte

Blickwinkelnummer an. Falls das Video mehrere Blickwinkel enthalt, können Sie den Blickwinkel wechseln.

Untertitel BD DVD VIDEO: Zeigt die aktuell ausgewählte Untertitelsprache an, wenn Untertitel vorhanden sind.

Untertitel Modus BD: Zeigt den aktuell ausgewählten Untertitel-Modus an. Diese Funktion steht nur für externe Untertitel einer Videodatei zur Verfügung. Sie können den gewünschten Textstil der Untertitel auswahlen.

Bitrate BD DVD CD VIDEO MUSIC:Zeigt die

Bitrate des Audio-/Video-Signals an.

Zweitvideo BD: Schaltet die Funktion Bild im Bild ein/aus (S. 8).

Zweitton BD: Schaltet den Zweitton ein/aus (S. 8).

Schnellsuche

BD DVD CD VIDEO MUSIC: Springt um 30

Sekunden.

Sofortwiedergabe

BD DVD CD VIDEO MUSIC:Gibt die letzten

zehn Sekunden erneut wieder.

CC Auswahl

BD DVDVIDEO : Schaltet die Untertitel ein.

Diashow PHOTO :

Zeigt die Geschwindigkeit der Diashow an. Sie konnen für die Geschwindigkeit der Diashow Zeitlupe/Mittel/Schnell auswahlen.

Übergang PHOTO: Zeigt an, wie Fotos auf dem Bildschirm angezeigt werden. Sie können den Übergangstyp ausgehalten.

CodepageVIDEO: Wähln den Zeichencode der Untertitel aus, die Sie dem DivX-Video hinzugeführten haben (S. 41).

Status-MENU

Hierüber werden unterschiedliche Einstellungen angezeigt, wie beispelsweise Untertitel, Blickwinkel und aktuell wiedergegebene Titel-/Kapitel-/Tracknummer. Zum Aufrufen des Status-Menü drücken Sie STATUS. Das Status-MENU enthalt die folgenden Untermenus.

BD DVDVIDEO

Beispiel: Symbole bei der Wiedergabe einer Blu-ray Disc

① (Wiedergabestatus)
② BDMV (Disctype/Videodateisymbol)
(3) (Laufende Titelnummer): Sie können mit der SEARCH-Taste zum angegebenen Titel wechseln (S. 9).
(4) (Laufende Kapitelnummer): Sie können mit der SEARCH-Taste zum angegebenen Kapitel wechseln (S. 9).
⑤ (Abgelaufene Spielzeit): Sie können mit der SEARCH-Taste zum angegebenen Punkt wechseln (S. 9).
(6) (Wiederholungsmodus): Zeigt den aktuellen Wiederholungsmodus an (S. 8).
(207) (Aktuell ausgewähltes Audio): Sie können mit der AUDIOiTaste Audiosprache und -format ausgegeben.
(Äktuell ausgewählter Untertitel): Sie können mit der SUBTITLE-Taste die Untertitelsprache ausgehalten.

DVD CD MUSIC

Beispiel: Symbole bei der Wiedergabe einer Musikdatei

① (Wiedergabestatus)
② (Wiederholungsmodus): Zeigt den aktuellen Wiederholungsmodus an (S. 8).
③ (Disctype/Musikdateissymbol)
(4) (Bebildierung) MUSIC: Zeigt Bebildierung an, wenn diese in der Datei enthalten ist.
(5) (Laufende Track-/Dateinummer): Sie können mit der SEARCH-Taste zum angegebenen Track wechseln (S. 9).
(6) (Informationen) MUSIC: Zeigt Musikinformationen an, wenn diese in der Datei enthalten sein sollenen.
⑦ (Abgelaufene Spielzeit): Sie können mit der SEARCH-Taste zum angegebenen Punkt wechseln (S. 9).
(8) (Fortschrittsleiste) MUSIC: Zeigt den Fortschrift des aktuellen Lieds an.


① (Wiedergabestatus)
② (Fotodateisymbol)
(Laufende Dateinummer)
(4) (Wiederholungsmodus): Zeigt den aktuellen Wiederholungsmodus an (S. 8).
⑤ (Geschwindigkeit der Diashow)

Programwiedergabe DVD CD

Hiermit konnen Sie die Wiedergabereihenfolge der Audio-Disc-Tracks oder DVD-Kapitel programmieren. Drucken Sie PROGRAM während der Wiedergabe, um das PROGRAMM-Fenster für die Programmierung der Wiedergabereihenfolge aufzurufen. Sie konnen bis zu 15 Tracks/Kapitel programmieren.

Beispiel: Programmieren der Wiedergabereihenfolge von CD-Tracks

1 Drücken Sie PROGRAM während der Wiedergabe.

2 Drücken Sie ENTER, um die Wiedergabereihenfolge zu programmieren.

Drücken Sie bei einer Audio-Disc / , um den gewünschten Track zu wahren, und drücken Sie dann ENTER.

Wahlen Sie bei einer DVD-Video-Disc anstelle eines Tracks den gewünschten Titel (TT) und das gewünschte Kapitel (CH).

Um einen Track zu löschen, wahren Sie den entsprechenden Track aus und drücken Sie dann CLEAR.

Drücken Sie RETURN, um die Programmwiedergabe abzubrechen.

3 Nach Abschluss der Programmierung drücken Sie um die Programmwiedergabe einzurichten und zu starten.
4 Um die Programmwiedergabe abzubrechen, halten Sie die Wiedergabe vollständig an, indem Sie drücken.

■ Verwendend derSuche

Hierüber konnen Sie während der Wiedergabe an einen bestimmten Punkt wechseln.

1 Drücken Sie SEARCH während der Wiedergabe. Die Statusleiste wird angezeigt.
2 Drücken Sie / / , um einen der unten angegebenen Gegenstände auszuwahlen, und drücken Sie dann ENTER.

BD DVD:

Titelnummer (angezeigt als
- Kapitelnummer (angezeigt als )
- Abgelaufene Spielzeit (angezeigt als _H^ )
- Abgelaufene Kapitelzeit (angezeigt als ch)

CD:

• Tracknummer (angezeigt als
• Abgelaufene Trackzeit (angezeigt als TRACK)
• Abgelaufene Disczeit (angezeigt als DISC)

VIDEO MUSIC:

• Dateinummer (angezeigt als
• Abgelaufene Datezeit (angezeigt als ①)

PHOTO :

• Dateinummer (angezeigt als

3 Drücken Sie / oder die Zifferntasten, um den Wert des markierten Gegenstands einzurichten/anzupassen, und drücken Sie dann ENTER, um zum angegebenen Gegenstand zu wechseln.
4 Um die Statusleiste zu schreiben, drücken Sie STATUS.

■ BONUSVIEW™ und BD-Live™ benutzen

Dieser Player understands the Wiedergabefunktionen BONUSVIEW (S. 41) (BD-ROM-Profil 1 Version 1.1) und BD-Live (S. 41) (BD-ROM-Profil 2).

Hinweis

• Die Funktionen und die Wiedergabeart sind je nach Disc entsprechlich. Befolgen Sie die Anweisungen auf der Disc oder im mitgelieferten Benutzerhandbuch.

■ Verwenden der Funktion Bild im Bild (Zweitbild/Zweitton-Wiedergabe)

Bei BD-Videos, die Zweitbild und -ton für die Funktion Bild im Bild unterstützen, lässt sich in einem kleinen Fenster unter rechts auf dem Bildschirm zusätzlich zum Hauptbild ein Zweitbild mit eigenen Ton anzeigen.

Während die Anzeigen Bild im Bild (P) oder Zweittonauswahl (C) sightbar sind, drücken Sie PIP, um die Funktion Bild im Bild-zu aktivieren/deaktivieren.

Hinweise

• Für die Wiedergabe des Zweittons müssen Sie die Audio-Ausgang-Einstellung (Coaxial / Optical oder HDMI) auf PCM oder Neuberechnen regeln (S. 34).
• Je nach Disc,müssen Sie,um die ZweittonWiedergabe zu ermöglichen, die Funktion derZweitton-Wiedergabe im Top-Menu derDiscaktivieren (S.9).
• Je nach Inhalt kann die Zweitton und -bild-Wiedergabe der Funktion Bild im Bild automatisch erschreiben und verschwinden. Außen dem kann der Wiedergabebereich beschrankt sein.

■ Verwendung der BD-Live™- Funktion

1. Nehmen Sie die Netzwerkeinstellung vor (S. 31).

2. Stecken Sie ein USB-Speicherverät im Player ein (S. 16).

BD-Live-Daten werden auf dem am Player eingesteckten USB-Speichererat abgelegt. Um diese Funktionen benutzten zu konnen, müssen Sie ein USB-Speichererat, das USB 2.0 High Speed (480 Mbit/s) unterstützen, an einem der USB-Anschlüsse (vorn/hinten) des Players einstecken, sodass es als Speichermedium benutzt werden kann.

• Das Speichermedium dient als Hilfspeicher bei der Wiedergabe einer Blu-ray Disc.
• Auf dem USB-Speichergerät muss mindestens 2 GB freier Speicherplatz vorhanden sein.
• Nach Bedarf wird automatisch ein BUDA-Ordner auf dem USB-Speichergerät erstellt.
• Wenn der Speicherplatz nicht ausreicht, werden die Daten nicht kopiert/heruntergeladen. Löschen Sie unnottige Daten oder verwenden Sie ein andere USB-Speichergerät.
• Das Laden (Lesen/Schreiben) der Daten kann eine Weile dauern.

Hinweise

• Yamaha kann nicht garantieren, dass die USB-Speichergeräte aller Marken mit thisem Player verwendbar sind.
• Verwenden Sie kein USB-Veränderungskabel, um ein USB-Speichergerät mit dem USB-Anschluss des Players zu verbinden. Eine einwandfrei Funktion des Players ist bei Verwendung eines USB-Veränderungskabels nicht gewährleistet.

3. Spieler Sie die Disc ab.

4. Führer Sie BD-Live gemäß den Anweisungen auf der Disc aus.

Hinweise

• Wahlrend dem BD-Live-Betrieb darf das USB-Speichergerät oder der Netzstecker nicht abgezogen werden.
• Beziehen Sie sich für Angaben zur Wiedergabeart und Bedienung von BD-Live-Inhalten usw. auf die Gebrauchsanweisung der Blu-ray Disc.
• Um BD-Live-Funktionen genießen zu konnen, erhmen Sie die Netzwerkanbindung (S. 14) und Netzwerkeinstellungen (S. 31) vor.
• Nähres zur Begrenzung des Zugriffs auf BD-Live-Inhalte finden Sie unter „BD-Live-Verbindung“ (S. 32).
• Wie viel Zeit besteht wird, um Programme auf das am Player eingesteckte USB-Speichergerät herunterzuladen, hangt von der Internetverbindung sowie der Datenmenge ab.
• Je nach dem Status (Aktualisierung) des Anbieters kann es vorkommen, dass über das Internet verfügbare BD-Live-Programme die Verbindung nicht anzeigen konnen. Nehmen Sie in solchen Fälle die Disc Heraus und legen sie wieder ein.
• Falls der BD-Live-Bildschirm längerere Zeit nach Wahlen der BD-Live-Funktion im Blu-ray Disc-MENU nicht angezeigt wird, verfügt das USB-Speichergerät möglicherweise nicht über genügend freien Speicherplatz. Nehmen Sie in solchen Fälle die Disc Heraus und loschen Sie dann die Daten auf dem USB-Speichergerät; benutzen Sie hierzu das „Format“-Menu in „Speichermedium“ (S. 30).

SETUP-Menu

Im SETUP-MENU konnen Sie mit der Fernbedienung verschiedene Bild-, Ton- und Funktionseinstellungen vornehmen.

Menü/Untermenü		Gegenstand	Funktion	Seite
Allgemeine Einstellungen	System	Auto Power Standby	Aktiviert/deaktiviert die Energiesparfunktion.	30
		HDMI Steuerung	Stellt diesen Player auf den Empfang von Steuersignalen von der Fernbedienung des TV/AV-Receivers ein.	30
		Werkseinstellung laden	Stellt sãmtliche Einstellungen, außer der Sicherheit-Einstellung, auf die Werksvorgaben zürück.	30
		Upgrade	Fuhrt die Actualisierung des Players durch.	30
		Upgrade Information	Legt fest, ob eine Meldung auf dem Bildschirm angezeigt wird, wenn der Player neue Software im Internet finden.	30
		3D Wiedergabe Information	Beim Einschalten thesees Players erscheint eine Warnmeldung hinsichtlich der Wiedergabe von 3D-Videos.	30
		Speichermedium	Zeigt den freien Speicherplatz auf dem am Player eingesteckten USB-Speichergerätz. formatiert „BUDA“-Ordner im USB-Speichergerät.	30
		Einfaches Konfigurationsmenü	Richtet Sprache, Auflösung, Bildseitenverhältnis ein.	30
	Sprache	OSD	Währt die Sprache des Bildschirmmenü aus.	30
		Menu	Legt die Priorität der Sprache für das Dismenü fest.	31
		Audio	Legt die Priorität der Audiosprache fest.	31
		Untertitel	Legt die Priorität der Untertitelsprache fest.	31
	Wiedergabe	Disc Auto-Wiedergabe	Richtet diesen Player darauf ein, die Disc-Wiedergabe automatisch zu starten.	31
		Kamerawinkel	Legt fest, ob bei der Wiedergabe von Blu-ray Disc/DVD mit mehreren Blickwinkeln Kamerawinkel angezeigt wird.	31
		Bild im Bild Anzeige	Legt fest, ob bei der Wiedergabe von Blu-ray Disc/DVD mit Bild im Bild Bild im Bild Anzeige angezeigt wird.	31
		Zweittonauswahl	Legt fest, ob bei der Wiedergabe von Blu-ray Disc/DVD mit Zweitton Zweittonauswahl angezeigt wird.	31
		Last Memory	Sorgt dazu, dass der Player beim Schalten in den Bereitschaftsmodus oder beim Öffnen der Disclude die zuletzt wiedergegebene Position einer Disc (Blu-ray oder DVD Video) speichert.	31
		DivX (R) VOD-DRM	Zeigt Registrierungskode für DivX(R)-Video an.	31
		Dvix Untertitel	Lest fest, ob für DivX(R)-Video ein Untertitel angezeigt wird.	31
	Sicherheit	Passwort ändern	Ändert das Passwort für Alterskontrolle und Ländercode.	31
		Alterskontrolle	Richtet Alterskontrolle je nach dem Inhalt einer Disc ein.	31
		Ländercode	Richtet Ländercode ein.	31
	Netzwerk	Verbindungseinstellungen	Lest ein Verfahren für die Netzwerkverbindung fest.	31
		Information	Zeigt den Bildschirm der NetzwerkinFORMATIONen an.	31
		Verbindungstest	Führt den Test der Netzwerkverbindung durch.	32
		IP Einstellungen	Richtet die IP-Einstellung auf Auto/Manuell ein.	32
		Proxy-Einstellung	Richtet die Proxyeinstellung ein.	32
		Netzwerksterung	Richtet die Steuerung für Geräte, die über Ethernet angeschlossen sind, auf Ein/Aus ein.	32
		Netzwerkstandby	Lest fest, ob der Player durch andere Netzwerkgeräteingeschaltet werden kann.	32
		DMC-Steuerung	Lest fest, ob DLNA-kompatible Digital Media Controller (DMC) (S. 15) den Player steuern darüber.	32
		BD-Live-Verbindung	Richtet die BD-Live-Verbindung auf Erlaubt/Teilweise erlaubt/Verboten ein.	32
Anzeige Einstellung	TV	3D Ausgang	Wählt zwischen 3D- und 2D-Videos aus.	32
		TV Bildschirm	Stellt das Bildseitenverhältnis für den angeschlossenen Fernseher und den Videoausgang ein.	32
		Auflösung HDMI	Legt die Auflösung des HDMI-Videoausgangs fest.	33
		TV-System	Richtet das TV-System auf NTSC/PAL/Multikanal ein.	33
		Farbraum	Richtet den Farbraum auf YCbCr 4:4:4/YCbCr 4:2:2/Voll RGB/RGB ein.	33
		HDMI Deep Color	Richtet HDMI Deep Color auf 30 bit/36 bit/48 bit/Aus ein.	33
		HDMI 1080p 24Hz	Richtet HDMI 1080p 24Hz auf Auto/Aus ein.	33
	Videokonfigurationsmenü	Rauschunterrückung	Richtet den Pegel der Rauschunterrückung ein.	33
		De-Interlacing Modus	Richtet ein, wie das Videosignal erkannt wird.	33
	Untertitel	CC Attribute	Richtet die Erscheinung der geschlossenen Untertitel ein.	33
		Schrift Farbe Schrift Grösse Schrift Style Schrift Intensität Schrift Kanten Font edge color BG color BG opacity Window color Window opacity	Richtet Schriftart, Hintergrund und Fenster der geschlossenen Untertitel ein, wenn CC Attribute auf Persönlich eingestellt ist.	33
Audio-Einstellungen	Audio-Ausgang	Coaxial / Optical	Richtet den Ausgabemodus der COAXIAL/OPTICAL-Buchse auf Bitstream/PCM/Neuberechnen/Aus ein.	34
		HDMI	Richtet den Ausgabemodus des HDMI-Anschlusses auf Bitstream/PCM/Neuberechnen/Aus ein.	34
		Downsampling	Richtet die Down-Sampling-Frequency des digitalen Audiosignals auf 48K/96K/192K ein.	34
		DRC	Richtet DRC (Dynamic Range Compression) ein.	34
	SACD-Ausgang	SACD Priorität	Wählt die Wiedergabepriorität für Zweikanalinhalte oder Mehrkanalinhalte, wenn die Disc beibe Inhaltsarten enthalt.	34
		SACD/CD Layer	Legt für eine SA-CD/CD-Hybrid-Disc fest, welcher Layer abgespielt wird.	34
	Loutsprecherein-stellung	2 Kanal Downmix	Richtet die Audio-Ausgabe der AUDIO OUT L/R-Buchse ein.	34
	Post-Prozess	Upmix	Führt eine Mehrkanalisierung des 2-Kanal-Audiosignals durch.	34
Systeminformation			Zeigt die Software-Version und die MAC-Adresse an (S. 42).	34

■ Beispiel für die Bedienung des SETUP-Menus

Um Einstellungen für diesen Player vornehmen zu konnen, müssen Sie das SETUP-MENU aufrufen. Nachstehend wird die grundlegende Bedienung des SETUP-Menus erläutert.

Beispiel:Disc Auto-Wiedergabe einrichten

Hinweis

• Einige Funktionen konnen während der Wiedergabe nicht eingerichtet werden. Drücken Sie in thisem Fall, um die Wiedergabe vor der Einstellung vollständig anzuhalten.

1. Rufen Sie das SETUP-MENU auf.

Drücken Sie SETUP, um das SETUP-Menü aufzurufen.

Drücken Sie , um Allgemeine Einstellungen auszuwahlen, und drücken Sie dann ENTER oder .

2. Wahlen Sie ein Untermenü aus.

Drücken Sie / , um Wiedergabe auszuwahlen, und drücken Sie dann ENTER oder den Cursor

3. Wahlen Sie einen Menüpunkt aus.

Drücken Sie / , um Disc Auto-Wiedergabe auszuwahlen, und drucken Sie dann ENTER oder den Cursor .

4. Wahlen Sie einen gewünscht Einstellung aus.

Drücken Sie / , um Ein oder Aus zu wahlen, und drücken Sie dann ENTER.

Tipp

• Unter gewissen Menüpunkten müssen Ziffern (z.B. ein Password) mit den Zifferntasten eingebehen werden.

5. Schlieben Sie das Menu.

Drücken Sie , um zum vorherigen Menu zusammen.

Allgemeine Einstellungen

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

System

Auto Power Standby

Aktiviert/deaktiviert die Energiesparfunktion. Ist der Bildschirmschoner aktiviert, wechselt der Player in den Bildschirmschonermodus, wenn 5 Minuten lang keine Bedienung erfolgt. Erfolgst weitere 15 Minuten lang keine Bedienung, wechselt der Player in den Bereitschaftsmodus.

Ein*, Aus

HDMI Steuerung

Sie können den Player auf den Empfang von Steuersignalen über das HDMI-Kabel von einem TV/AV-Receiver einrichten, der die Funktion HDMI Steuerung unterstützt (S. 11).

Ein, Aus*

Benutzung der Funktion HDMI Steuerung

Mit der Funktion HDMI Steuerung konnen Sie den Player und ihren TV (falls dieser die Funktion HDMI Steuerung unterstützt) interaktiv bedieren. Wenn Sie den Player mittels HDMI-Kabel an einen T einschreiben, der die Funktion HDMI Steuerung unterstützen, und HDMI Steuerung im SETUP-Menu aktivieren (S. 30), konnen Sie die unter aufgeführten Funktionen verwenden.

• Automatische Eingangswahlfunktion Wenn Sie die Wiedergabe diesen Players starten, wird die Eingangswahl des Fernsehers (sowie eines AV-Receivers, über den der Fernseher ggf. angeschlossen ist) automatisch auf diesen Player eingestellt. Der Fernseher wird ggf. automatisch eingeschaltet.
• Automatisches Ausschalten
• Wenn der Fernseher ausgescheltet wird, während die Wiedergabe des Players gestopt ist, und das SETUP-MENU nicht angezeigt wird, wird der Player ebenfalls automatisch ausgeschaltet.

Hinweise

• Je nach dem Fernseher Funktioniert die Funktion HDMI Steuerung eventuell nicht richtig.
• Je nach Fernseher und AV-Receiver sind andere als die oben erwähnten Funktionen verfügbar.
• Um die Funktion HDMI Steuerung verfügbar zu machen,ephenmen Sie entsprechende Einstellungen an ALLEN Komponenten (Player, TV und AVReceiver) vor. Gewisse zusätzliche Bedienungsvorgänge können erforderlich sein.
• Abhängig vom Fernseher konnen einzelne Funktionen separat aktiviert bzw. deaktiviert werden.
• Nähres zum Einstellen des Fernsehers und/oder AV-Receivers finden Sie in den mitgelieferten Bedienungsanleitungen.
• Ist die Funktion HDMI Steuerung aktiviert, erhöht sich die Leistungsaufnahme im Bereitschaftsmodus.

Werkseinstellung laden

Sie können alle Einstellungen des Players, ausgenommen für Sicherheit, auf die Werksvorgaben zusücksetzen (S. 31). Weitere Informationen über die Werksvorgaben finden Sie auf den Seiten 27-34.

Upgrade

Sie können die Software manuell über USB oder Netzwerk aktualisieren. Weitere Einzelheiten zur Software-Aktualisierung finden Sie unter „Software-Aktualisierung" (S. 37).

Upgrade Information

Sie können festlegen, ob eine Meldung auf dem Bildschirm angezeigt wird, wenn der Player neue Software im Internet findet.

Ein*, Aus

3D Wiedergabe Information

Sie können die Warnmeldung hinsichtlich der 3D- Videowiedergabe, die beim Einschalten des Players entscheid, ein- oder ausschalten.

Ein*, Aus

Speichermedium

Sie können den freien Speicherplatz auf dem am Playereingesteckten USB-Speichergerät prufen bzw. den „BUDA“-Ordner im USB-Speichergerät formatieren (leeren), indem Sie Format auswahlen.

Tipp

• Um die BD-Live-Funktion (S. 26) benutzen zu können, müssen Sie ein USB-Speichererat mit mindestens 2 GB freien Speicherplatz an einem der USB-Anschlüsse (vorn/hinten) des Players einstecken, sodass es als Speichermedium benutzt werden kann.

Einfaches Konfigurationsmenu

Sie können Einfaches Konfigurationsmenu ausführten (S. 18).

Sprache

OSD

Sie können die Sprache für die Bildschirmanzeige auswahlen. Hierbei handelt es sich um die Meldungen oder Menüs, die auf dem Bildschirm angezeigt werden, z.B. das SETUP-MENU.

English, François, Espanol, Deutsch, Italiano, Svenska, Nederlandse, Polski, Pyszczny, 中文

Menu

Sie können die Priorität der Sprache für das Disumen festlegen.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugiesisch, Dänisch, Svenska, Finnisch, Norwegisch, Polski, Рсккий, Koreanisch, Japanisch, Weitere

Audio

Sie können die Priorität der Audiosprache für die Blu-ray Disc-/DVD-Wiedergabe festlegen. Weitere Informationen dazu finding Sie unter „Menu" (S. 31).

Untertitel

Sie können die Priorität der Sprache für die Untertitel festlegen.

English, François, 中文, Espanol, Deutsch, Italiano, Nederlandse, Portugiesisch, Dänisch, Svenska, Finnisch, Norwegisch, Polski, Pęczekni, Koreanisch, Japanisch, Weitere, Aus

(Die Standardeinstellungen unter Sprache hangen vom Modell ab.)

Wiedergabe

Disc Auto-Wiedergabe

Sie können Disc Auto-Wiedergabe aktivieren oder deaktivieren. Bei Aktivierung wird die Disc nach dem Laden automatisch wiedergegeben.

Ein*, Aus

Kamerawinkel

Sie können festlegen, ob bei der Wiedergabe von Blu-ray Disc/DVD mit mehreren Blickwinkel Kamerawinkel ( ) angezeigt wird.

Ein*, Aus

Bild im Bild Anzeige

Sie können festlegen, ob die Bild im Bild Anzeige (üpp) angezeigt werden soll, wenn eine Blu-ray Disc mit der Funktion Bild im Bild (S. 26) wiedergegeben wird.

Ein*, Aus

Zweittonauswahl

Sie können festlegen, ob die Zweittonauswahl (ü) angezeigt werden soll, wenn eine Blu-ray Disc mit Zweitton wiedergegeben wird.

Ein*, Aus

Last Memory

Sie konnen festlegen, ob der Player beim Schalten in den Bereitschaftsmodus oder beim Öffnen der Disclude die zuletzt wiedergegebene Stelle einer Disc (Blu-ray oder DVD-Video) speichert.

Ein*, Aus

Hinweis

• Manche Discs sind mit dieser Funktion inkompatibel.

DivX (R) VOD-DRM

Sie können den Registrierungcode für DivX(R)-Video anzeigen.

Dvix Untertitel

Sie können festlegen, ob für DivX(R)-Video ein Untertitel angezeigt wird.

Ein, Aus*

Sicherheit

Password ändern

Sie konnen das Password für die Änderung der Altersbegrenzungsstufe und des Länderncodes einrichten. Siehe „Alterskontrolle" (S. 31) und „Ländercode" (S. 31).

Hinweise

• Das Standardpassword lautet 0000.
• Sollen Sie Ihr Passwort vergessen haben, sehen Sie unter, Fehlersuche" nach (S. 38) und setzen Sie alle Sicherheit-Einstellungen auf die Werksvorgaben darüber.

Alterskontrolle

Manche Blu-ray Discs/DVDs sind mit einer Altersbegrenzungsstufe für die Wiedergabe versehen. Sie können die auf dem Bildschirm angezeigte Alterskontrolle je nach Discinhalt einrichten. Das Password (siehe „Password ändern“ auf S. 31) muss eingegeben werden, bevor die Stufen für die Alterskontrolle eingerichtet werden können. Nachdem Sie die Alterskontrolle eingerichtet haben, erscheidiert ein Dialogfeld, wenn Sie eine Disc mit einer hohenen Stufe als der aktuellen Stufe für die Alterskontrolle wiedergegeben oder wenn Sie die Altersbegrenzungsstufe ändern. In dieser Dialogfeld werden Sie aufgefordert, ein Password einzugeben.

Aus*, 1-8

Ländercode

Sie können den Ländercode für das Land einrichten, in dem Sie wohnen. Das Password (siehe „,Password ändern“ auf S. 31) muss eingegeben werden, bevor der Ländercode eingerichtet wird. Diese Einstellung kann für die Einstufung der Alterskontrolle und die Disc-Wiedergabe verwendet werden.

Netzwerk

Verbindungseinstellungen

Sie konnen ein Verfahren für die Netzwerkverbindung auswahlen.

Kabell Verbindet sich über Ethernet mit dem Netzwerk. gebunden*

Drahtlos Verbindet sich über ein WLAN mit dem Netzwerk. Sie konnen die Einstellungen für eine WLAN-Verbindung festlegen. Befolgen Sie die Anweisungen auf dem Bildschirm, um fortzufahren.

Suche

Sucht nach einem Zugangspunkt. Sie können eine Verbindung mit dem gefundenen Zugangspunkt herstellen.

Manuell

Sie können manuell die Informationen für einen Zugangspunkt festlegen.

Auto

Wenn Ihr Zugangspunkt die Funktion WPS (Wi-Fi Protected Setup) unterstützt, können Sie die automatische Einstellung ausführten, um den Player ohne manuelle Ungabe von Netzwerkinformationen mit dem Zugangspunkt zu verbinden. Wahlen Sie PBC (Push Button Configuration) oder PIN code.

Information

Sie können einen Bildschirm mit Netzwerkinformationen anziegen. Auf diesen Bildschirm können Sie die Informationen für Interface (Ethernet), Adressentyp, IP Adresse, Subnetzmaske, Standard Gateway und DNS ansehen.

Verbindungstest

Sie können einen Internetanschlussstest durchführten. Sollte der Test fehlschlagen, prüfen Sie „IP Einstellungen“ (S. 32) und führen Sie den Test erneut durch.

IP Einstellungen

Sie können die Netzwerkeinstellungen konfigurieren.

Auto*

Wahlen Sie diese Option zur automatischen Konfiguration der Netzwerkeinstellungen these CD-Players mit dem DHCP-Server.

Manuell

Wahlen Sie diese Option zur manuellen Konfiguration der Netzwerkeinstellungen (IP Adresse, Subnetmaske, Standard Gateway und DNS).

Tipps

Numeric keys Fur die Eingabe.
-▲
CLEAR
- ENTER
Für die Eingabe.

Ändert die Hervorhebung.
Zum Löschen von Zeichen.
Zum Speichern von Einstellungen und Beenden des Menus.

Proxy-Einstellung

Sie können die Proxy-Einstellung einrichten. Wahlen Sie Deaktivieren für den normalen Gebrauch. Wahlen Sie Aktivieren, um die Proxy-Einstellung vorzunehmen.

Deaktivieren

Mit dieser Option wird der Proxy-Server deaktiviert. Wahlen Sie diesen Gegenstand aus, wenn der Proxy-Server nicht verwendet wird.

Aktivieren

Aktiviert den Proxy-Host und die Proxy-Anschlusseinstellung.

Proxy Host

Richtet den Proxy Host ein.

Proxy Port

Richtet den Proxy-Anschluss ein.

Netzwerksterung

Richtet die Steuerung für Geräte, die über Ethernet angeschlossen sind, auf Ein/Aus ein. Wenn Mit Filter aktiviert ausgewählt ist, können Sie die MAC-Adresse der Netzwerkgeräte angegeben, die auf den Player Zugriff haben)dürfen. Dieser Player setzen Yamaha Netzwerksterung Protokoll (YNC) ein.

Ein*, Mit Filter aktiviert, Aus

Hinweise

• Wenn Netzwerksterung aktiviert ist, erhöht sich die Leistungsaufnahme während des Bereitschaftsmodus aufgrund der Netzwerkkontrollfunktion.
• Bei der Einstellung Ein fällt die für den Systemstart benötigte Zeit.

Netzwerkstandby

Sie können festlegen, ob der Player durch andere Netzwerkgeräte wie „AV CONTROLLER“ (S. 22) eingeschaltet werden kann.

Ein, Aus*

Hinweis

• These Einstellung ist nur verfügbar, wenn Netzwerksterung aktiviert ist.

DMC-Steuerung

Sie können festlegen, ob DLNA-kompatible Digital Media Controller (DMC) (S. 15) den Player steuern)dürfen.

Aktivieren*, Deaktivieren

BD-Live-Verbindung

Sie konnen Zugriffsbeschränkungen auf BD-Live-Inhalte einrichten.

Erlaubt

Dies erlaubt allen BD-Live-Discs eine Verbindung zum Netzwerk aufzubauen.

Teilweise erlaubt* Lásst nur Discs mit Besitzer-Zertifizierung zu.

Verboten

Dies verweigert allen BD-Live-Discs eine Verbindung zum Netzwerk.

Anzeige Einstellung

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

TV

3D Ausgang

Sie können zwischen 3D- oder 2D- Videoausgabe wahren.

Auto*

Der Player wählt automatisch zwischen 3D- und 2D-Videoes aus.

Aus

Der Player wählt immer 2D-Videos aus.

Hinweis

• Auch wenn Sie „,3D Ausgang" auf „,Auto" eingestellt haben, kann der Player bei der Wiedergabe einer Blu-ray 3D-Disc 2D-Bilder wahren – dies hangt u.a. von der TV-Einstellung ab.

TV Bildschirm

Sie konnen das Bildseitenverhältnis des angeschlossenen Fernsehers auswahlen und den Videoausgang einstellen. Falls sich das Bildseitenverhältnis des angeschlossenen Fernsehers geändert hat (z.B. weil Sie ein neuen TV-Gerät erworben haben), müssen Sie die TV Bildschirm-Einstellung ändern.

16:9 Voll

Wahlen Sie diese Option aus, wenn der Player an einen Fernseher mit einem Bildseitenverhältnis von 16:9 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 4:3 wiederergegeben wird, erfolgt die Wiedergabe wie unter angegeben.

16:9 Normal*

Wahlen Sie diese Option aus, wenn der Player an einen Fernseher mit einem Bildseitenverhältnis von 16:9 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 4:3 wiederergegeben wird, erfolgt die Wiedergabe wie unter angegeben.

4:3 Pan Scan

Wahlen Sie diese Option aus, wenn der Player an einen Fernseher mit einem Bildseitenverhältnis von 4:3 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 16:9 wiedergegeben wird, erfolgt die Wiedergabe wie unter angegeben.

4:3 Letterbox

Wahlen Sie diese Option aus, wenn der Player an einen Fernseher mit einem Bildseitenverhältnis von 4:3 angeschlossen ist. Wenn ein Video mit einem Bildseitenverhältnis von 16:9 wiedergegeben wird, erfolgt die Wiedergabe wie unter angegeben.

Original-Bildgroße	Auf einem 16:9-Fernseher (Breitbild)
	16:9 Voll	16:9 Normal
4:3

Original-Bildgroße	Auf einem 4:3-Fernseher
	4:3 Pan Scan	4:3 Letterbox
16:9

Auflösung HDMI

Sie können die Auflösung des HDMI-Videoausgangs festlegen. Weitere Informationen über die Ausgabeformate finden Sie unter „Informationen über Videoausgangsformate" (S. 36).

Bei der Einstellung Auto wird die für den angeschlossenen Fernseher maximale Auflösung eingerichtet.

Bei der Einstellung Native Diskwiedergabe werden die ursprüngliche Auflösung und Videofrequency verwendet, die auf der abgeschleiten Blu-ray Disc oder DVD aufgezeichnet sind. Sie können eine Video-Aufwärtswandlerfunktion eines externen Geräts verwenden.

Wenn ein anderes Medium als eine Blu-ray Disc oder DVD wiedergegeben wird, werden die Auflösung und Videofrequency auf Auto eingerichtet.

Wenn eine Blu-ray Disc oder DVD verwendet wird, deren Auflösung und Videofrequency nicht mit dem angeschlossenen Fernsehgerät kompatibel sind, wird kein Bild ausgegeben. Stoppen Sie in solchem Fall die Wiedergabe und wahlen Sie eine andere Option als Native Diskwiedergabe.

Auto*, Native Diskwiedergabe, 480i/576i, 480p/576p, 720p, 1080i, 1080p

Hinweis

• Um HD-Audio (Dolby TrueHD oder DTS-HD Master Audio) über den HDMI-Anschluss auszugeben, stellen Sie Auflösung HDMI auf Auto oder höher als 720p ein.

TV-System

TV-System kann auf PAL, NTSC und Multikanal eingestellt werden. Stellen Sie TV-System entsprechend Ihr Fremseher ein. Weitere Informationen über die Ausgabeformate finden Sie unter „Informationen über HDMI-Videoausgangsformate" (S. 36).

NTSC, PAL, Multikanal

(Die Standardeinstellung variiert abhängig von Ihr Modell.)

Farbraum

Sie können die Farbraum-Ausgabe (S. 41) für HDMI ausgegeben. Diese Funktion ist verfügbar, wenn der Player über ein HDMI-Kabel verbunden ist.

YCbCr 4:4:4* Stellt den Farbraum YCbCr 4:4:4 ein.

YCbCr 4:2:2 Stellt den Farbraum YCbCr 4:2:2 ein.

Voll RGB Wahlen Sie diese Option aus, wenn RGB eingerichtet ist und Weiß und Schwarz auf dem Bildschirm zu schwach angezeigt werden. Diese Einstellung ist effektiv, wenn ein angeschlossenes Gerät den Bereich RGB 0-255 unterstützt.

RGB Gibt ein Videosignal im normalen Signalbereich aus.

Hinweis

• These Funktion ist nur bei Fernsehern verfügbar, die diese Funktion unterstützt.

HDMI Deep Color

Wenn Ihr TV und/oder AV-Receiver Deep Color (S. 41) unterstützt, stellen Sie diese Gegenstand entsprechend Ihrem TV/AV-Receiver ein. Diese Funktion ist verfügbar, wenn der Player über ein HDMI-Kabel verbunden ist.

30 bit, 36 bit, 48 bits, Aus*

HDMI 1080p 24Hz

BD-Video mit einer Bildrate von 24Hz wird in HDMI 1080p 24Hz ausgegeben. Über diese Funktion kann die Wiedergabe des Videos gegliett werden. Diese Funktion ist nur bei TVs/AV-Receivevern verfügbar, die diese Funktion untersätzen. Weitere Informationen über die Ausgabeformate finden Sie unter „Informationen über HDMI-Videoausgangsformate" (S. 36).

Auto*, Aus

Hinweis

• These Einstellung ist deaktiviert, wenn eine andere Ausgabeauflös als 1080p verwendet wird.

Videokonfigurationsmenu

Rauschunterrückung

Sie können Rauschunterrückung auf einen Pegel zwischen 0 und 3 einstellen. 0 bedeutet deaktiviert und 3 ist der maximale Pegel.

0,1,2*,3

De-Interlacing Modus

Sie konnen auswahlen, wie das Videosignal erkannt wird. Wahlen Sie Auto für den normalen Gebrauch. Wahlen Sie die Einstellung Film/Video aus, sollenen horizontale Streifen auf dem Bildschirm erschinen.

Auto*, Film, Video

Untertitel

CC Attribute

Sie konnen die Erscheinung der geschlossenen Untertitel einrichten. Bei der Einstellung Auto werden digitale geschlossene Untertitel mit den Standardeinstellungen angezeigt. Bei der Einstellung Persönlich konnen Sie die Erscheinung der geschlossenen Untertitel (Schrift Farbe, Schrift Grösse usw.) manuell einrichten.

Auto, Persönlich

Schrift Farbe, Schrift Grösse, Schrift Style, Schrift Intensität, Schrift Kanten, Font edge color, BG color, BG opacity, Window color, Window opacity

Richtet Schriftart, Hintergrund und Fenster der geschlossenen Untertitel ein, wenn CC Attribute auf Persönlich eingestellt ist.

Audio-Einstellungen

Die Werkseinstellungen sind mit einem Sternchen, *gekennzeichnet.

Audio-Ausgang

Coaxial / Optical

Sie können den Ausgabemodus der COAXIAL-und OPTICAL-Buchsen einstellen. Weitere Informationen über die Ausgabeformate finden Sie unter „Übersicht der Audioausgangsformate" (S. 35).

Bitstream Gibt ein digitales Signal ohne Verarbeitung aus. Der Zweitton wird nicht ausgegeben.

PCM Gibt 2-Kanal-PCM aus.

Neuberechnen* Gibt Bitstream mit Zweitton aus.

Aus Schaltet den Ton auf stumm.

HDMI

Sie können den Ausgabemodus des HDMI-Anschlusses auswahlen. Weitere Informationen dazu finden Sie unter „Coaxial / Optical" (S. 34). Weitere Informationen über die Ausgabeformate finding Sie unter „Übersicht der Audioausgangsformate" (S. 35).

Bitstream*, PCM, Neuberechnen, Aus

Hinweis

Um HD-Audio (Dolby TrueHD oder DTS-HD Master Audio) über den HDMI-Anschluss auszugeben, stellen Sie „Auflösung HDMI" auf „Auto" oder higher als „720p" ein (S. 33).

Downsampling

Sie können die Down-Sampling-Frequency des digitalen Audiosignals auswahlen. Diese Funktion ist für die Audiosignalausgabe über die COAXIAL-/OPTICAL-Buchse.

48K* Die höchste Sampling-Rate der digitalen PCM-Ausgabe beträgt 48 kHz.

96K Die hochste Sampling-Rate der digitalen PCM-Ausgabe beträgt 96kHz

192K Die hochste Sampling-Rate der digitalen PCM-Ausgabe beträgt 192kHz

DRC

Sie können DRC (Dynamic Range Compression) (S. 41) aktivieren/deaktivieren auf Auto einstellen. Bei der Einstellung Auto wird DRC automatisch aktiviert für eine Quelle mit DRC-Informationen im Dolby TrueHD-Format. DRC sorgt davon, dass laute Töne, wie beispelsweise Explosionen, geschwächt und Geschäfte better verstandlich werden. Dies ist nützlich, wenn Sie nachts这部电影 anschauen.

Aus, Ein, Auto*

SACD-Ausgang

SACD Priorität

Wählt die Wiedergabepriorität für Zweikanalinhalte oder Mehrkanalinhalte, wenn die Disc beiden Inhaltsarten enthalt.

Mehrkanal*, 2-Kanal

SACD/CD Layer

Legt für eine SA-CD/CD-Hybrid-Disc fest, welcher Layer abgespielt wird.

SACD*, CD

Tipp

Die SA-CD-Anzeige an der Vorderseite leuchtet, wenn eine SA-CD eingelegt ist und der SA-CD-Layer ausgewählt ist.

Hinweise

• These Einstellung ist nur verfügbar, wenn keine Discingelegt ist.
• Wahrend der SA-CD-Layer ausgewählt ist, werden weder über den COAXIAL- noch den OPTICAL-Digitalausgang (S. 13) Audiosignale ausgegeben.

Laufsprechereinstellung

2 Kanal Downmix

Sie können den analogen 2-Kanal-Downmix auf Stereo oder Lt/Rt einstellen.

Stereo* Ändert die Kanalausgabe auf Stereo, wodurch nur Ton aus den beiden Frontlautsprechern ausgegeben wird.

Lt/Rt Wahlen Sie diese Option, wenn das Gerät mit einem Dolby Pro Logic-Decoder verbunden ist. Der Ton aus den hinteren Lautsprechern wird auf 2-Kanal-Stereoton gemischt.

Post-Prozess

Upmix

Sie können eine Mehrkanalisierung des 2-Kanal-Audiosignals durchführten. Um eine Mehrkanalisierung vorzunehmen, wahren Sie DTS NEO:6 und dann den Kino- oder Musik-Modus.

Aus*, DTS NEO:6

Systeminformation

Software-Version und MAC-Adresse (S. 42) werden angezeigt.

Übersicht der Audioausgangsformate

Quellformat		HDMI			COAXIAL / OPTICAL			MIXED 2CH
		Bitstream	PCM	Neuberechnen	Bitstream	PCM	Neuberechnen	-
PCM 2-Kanal	mit ZT oder MTT*1	PCM 2-Kanal		Dolby Digital	PCM 2-Kanal		Dolby Digital	2-Kanal
	ohne ZT oder MTT*1	PCM 2-Kanal			PCM 2-Kanal			2-Kanal
PCM 5.1-Kanal	mit ZT oder MTT*1	PCM 5.1-Kanal		Dolby Digital	PCM 2-Kanal		Dolby Digital	2-Kanal
	ohne ZT oder MTT*1	PCM 5.1-Kanal			PCM 2-Kanal			2-Kanal
PCM 7.1-Kanal	mit ZT oder MTT*1	PCM 7.1-Kanal		Dolby Digital	PCM 2-Kanal		Dolby Digital	2-Kanal
	ohne ZT oder MTT*1	PCM 7.1-Kanal			PCM 2-Kanal			2-Kanal
Dolby Digital	mit ZT oder MTT*1	Dolby Digital	PCM bis 5.1-Kanal	Dolby Digital	Dolby Digital	PCM 2-Kanal	Dolby Digital	2-Kanal
	ohne ZT oder MTT*1
Dolby Digital Plus	mit ZT oder MTT*1	Dolby Digital Plus	PCM bis 7.1-Kanal	Dolby Digital	Dolby Digital	PCM 2-Kanal	Dolby Digital	2-Kanal
	ohne ZT oder MTT*1			Dolby Digital Plus
Dolby TrueHD	mit ZT oder MTT*1	Dolby TrueHD	PCM bis 7.1-Kanal	Dolby Digital	Dolby Digital	PCM 2-Kanal	Dolby Digital	2-Kanal
	ohne ZT oder MTT*1			Dolby TrueHD
DTS	mit ZT oder MTT*1	DTS	PCM bis 5.1-Kanal*2	DTS*3	DTS	PCM 2-Kanal*2	DTS*3	2-Kanal*2
	ohne ZT oder MTT*1
DTS HD High Resolution	mit ZT oder MTT*1	DTS-HD High Resolution	PCM bis 7.1-Kanal*2	DTS*3	DTS	PCM 2-Kanal*2	DTS*3	2-Kanal*2
	ohne ZT oder MTT*1			DTS HD High Resolution*3
DTS-HD Master Audio	mit ZT oder MTT*1	DTS-HD Master Audio	PCM bis 7.1-Kanal*2	DTS*3	DTS	PCM 2-Kanal*2	DTS*3	2-Kanal*2
	ohne ZT oder MTT*1			DTS-HD Master Audio*3

1 „ZT“ steht für Zweitton. „MTT“ steht für Maustastenton, d. h. der Ton, der beim Öffnen von Popup-Menüs, usw. ausgegeben wird.
2 PCM und 2-Kanal-Mix sind für USB, DLNA und Netzwerk Dienste nicht verfügbar (stumm geschaltet).
*3 Neuberechnen ist für USB, DLNA und Netzwerkdienste nicht verfügbar (der Audioausgang hat desselbe Format wie Bitstream).

Hinweise

• Wenn Coaxial / Optical oder HDMI auf Bitstream eingestellt ist, wird kein Zweitton ausgegeben. (S. 34)
• Um HD-Audio (Dolby TrueHD oder DTS-HD Master Audio) am HDMI-Anschluss auszugeben, stellen Sie Auflösung HDMI auf Auto oder higher als 720p ein (S. 33).

SA-CD-Ausgangsformate

SACD Priorität-Einstellung (S. 34)	HDMI	COAXIAL / OPTICAL	MIXED 2CH
Mehrkanal	PCM bis 5.1-Kanal	Keine Ausgabe	2-Kanal
2-Kanal	PCM bis 2-Kanal	Keine Ausgabe	2-Kanal

Informationen über HDMI-Videoausgangsformate

Wenn TV-System auf NTSC eingestellt ist

Inhalt	Auflösung HDMI
	Auto	Native Diskwiedergabe	1080p	1080i	720p	480p/576p	480i/576i
BD-Video mit 1080p/24Hz-Inhalt	*1	1080p 24 Hz	1080p 24Hz/60Hz *3	1080i 60Hz	720p 60Hz	480p	480i
BD-Video ohne 1080p/24Hz-Inhalt	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
DVD-Video	*1	*2	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i
Andere	*1	*1	1080p 60Hz	1080i 60Hz	720p 60Hz	480p	480i

Wenn TV-System auf PAL eingestellt ist

Inhalt	Auflösung HDMI
	Auto	Native Diskwiedergabe	1080p	1080i	720p	480p/576p	480i/576i
BD-Video mit 1080p/24Hz-Inhalt	*1	1080p 24 Hz	1080p 24Hz/50Hz *3	1080i 50Hz	720p 50Hz	576p	576i
BD-Video ohne 1080p/24Hz-Inhalt	*1	*2	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i
DVD-Video	*1	*2	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i
Andere	*1	*1	1080p 50Hz	1080i 50Hz	720p 50Hz	576p	576i

1 Die Auflösung wird auf die maximal vom angeschlossenen Fernsehgerät untersützte Auflösung gesetzt. Wenn z.B. die maximal vom angeschlossenen Fernsehgerät untersützte Auflösung bei 1080p liegt, wird die Auflösung auf 1080p gesetzt.
3 Auflösung und Bildwiederholrate entsprechenden der Quelldisc.
*4 Wenn HDMI 1080p 24Hz auf Auto eingestellt ist und der angeschlossene TV1080p 24Hz-Inhalt unterstützt, wird 1080p 24Hzstatt 1080p 50/60Hz ausgegeben.

Wenn TV-System auf Multikanal eingestellt ist

Wenn TV-System auf Multikanal eingestellt ist, wird das Videosignal mit der gleichen Bildwiederholrate wie die Quelle ausgegeben. Informationen über die Frenzeinstellung des Fernsehers und die Auflösung des Ausgangsvideosignals finden Sie in den Tabellen oben.

Hinweise

Die Einstellung HDMI 1080p 24Hz ist deaktiviert, wenn eine andere Ausgabeauflösung als 1080p verwendet wird.
- Wenn TV-System auf NTSC eingestellt ist und die Videoquelle nicht 60Hz ist, wird das Video-Ausgangssignal auf 60Hz konvertiert.
- Wenn TV-System auf PAL eingestellt ist und die Videoquelle nicht 50Hz ist, wird das Video-Ausgangssignal auf 50Hz konvertiert.

Software-Aktualisierung

Neue Software mit zusätzlichen Merkmalen oder Produktverbesserungen erscheint nach Bedarf. Wir empfehlen die Software des Players regelmäß zuactualisieren.

Ob ein Software-Aktualisierung verfügbar ist, erfahren Sie auf der Seite: http://download.yamaha.com/

Hinweis

• Entnehmen Sie nicht das USB-Speichergerät, versetzen Sie den Player nicht in den Bereitschaftsmodus undziehen Sie weder Netzkabel noch LAN-Kabel, während das Software-Aktualisierung durchgeführt wird.

■ Aktualisierung der Software

1. Bereiten Sie sich auf das Software-Aktualisierung vor.

Bei Aktualisierung der Software über USB:

① Speichern Sie die Upgrade-Dateien im entsprechenden Ordner auf dem USB-Speichergerät. Weitere Einzelheiten finden Sie im Dokument, das mit den Upgrade-Dateien gefleiert wird.
② Stecken Sie das USB-Speichergerät ein.

Bei Aktualisierung der Software über das Netzwerk: Stellen Sie sicher, dass der Player mit dem Netzwerk verbunden ist.

2. Wahlen Sie die Aktualisierungsmethode aus und starten Sie den Vorgang über das SETUP-MENU.

① Drücken Sie SETUP, um das SETUP-Menü aufzurufen.
② Wahlen Sie Allgemeine Einstellungen System Upgrade.
③ Wahlen Sie USB/Netzwerk als die Quelle der Upgrade-Dateien.

Das Systemucht nach Upgrade-Dateipaketen.

3. Aktualisieren Sie die Software, indem Sie die Meldungen auf dem Bildschirm befolgen.

Das Upgrade ist abgeschlossen. Das System wird zurückgesetzt.

Fehlersuche

Suchen Sie eine Lösung aus der unter angegebenen Tabelle, wenn dieser Player nicht richtig Funktionieren sollen. Falls Ihr Problem nicht hier aufgeführ ist oder die vorgeschlagene Lösung nicht abhilft, schalten Sie den Player aus,ziehen Sie das Netzkabel ab und wenden Sie sich an den{nachsten Yamaha Handler oder Kundendienst.

Strom

Problem	Mögliche Ursache und Lösung
Kein Spannungsversorgung.	- Schreiben Sie das Netzkabel richtig an. - Rücken Sie Ⓞan der Vorderseite, um die Stromversorgung einzuschalten.
Die Stromversorgung des Players schaltet sich aus.	- Wenn Auto Power Standby (S. 30) aktiviert ist, schaltet sich der Player automatisch aus, wenn 20 Minuten lang keine Aktivität (Wiedergabe) staatfindet.

Grundlegende Bedienung

Problem	Mögliche Ursache und Lösung
Die Fernbedienung Funktioniert nicht.	- Benutzen Sie die Fernbedienung innerhalb ihres Wirkungsbereichs. (S. 10) - Wechseln Sie die Batterien aus. (S. 10) - Prüfen Sie die ID-Einstellungen für das Hauptgerät und die Fernbedienung. Die Fernbedienungs-ID des Hauptgeräts kann geändert werden, nachdem das Hauptgerät zurückgesetzt wurde. Überprüfen Sie in thisem Fall die Fernbedienungs-ID am Hauptgerät, und legen Sie sie bei Bedarf erneut fest. (S. 10)
Die Tasten Funktionieren nicht.	- Halten Sie Ⓒ an der Vorderseite mindestens fünf Sekunden lang gedrückt, um den Player zurückzusetzen. - Um diesen Player vollständig zurückzusetzen, trennen Sie das Netzkabel etwa 30 Sekunden lang von der Steckdose, stecken Sie dann das Netzkabel wieder an der Wandsteckdose ein und schalten Sie den Player ein.
Das Password wurde vergessen.	- Stellen Sie safer, dass sich keine Disc im Laufwerk befindet und dass die Wiedergabe gestoppt ist. Halten Sie dann gleichzeitig Ⓒ, Ⓒ und Ⓒ an der Vorderseite gedrückt, um alle Einstellungen, einschließlich den Einstellungen für Sicherheit (S. 31), des Players auf die Werksvorgaben zurückzusetzen. Nachdem sich die Stromversorgung automatisch abgeschelt hat, drücken Sie Ⓒ, um sie wieder einzuschalten.

Disc-Wiedergabe

Problem	Mögliche Ursache und Lösung
Der Player kann die Disc nicht wiedergeben.	- Nehmen Sie die Disc Heraus und reinigen Sie sie. (S. 5) - Vergewissem Sie sich, dass die Disc korrekt eingelegt ist (in der Dislade zentriert und mit der Beschrifting nach oben). (S. 5) - Verwenden Sie eine Disc, die vom Player unterstützt wird. (S. 3) - Entnehmer Sie die Disc und prüfen Sie, ob der Player die Disc unterstützen. (S. 3) - Prufen Sie den Regionalcode. (S. 3) - Prufen Sie, ob die Disc defect ist, indem Sie eine andere Disc ausprobieren. - CD-R/RW, DVD+R/RW/R DL und DVD-R/RW/R DL müssen finalisiert sein. (S. 3)
Video stoppt.	- Der Player stoppt, wenn er Erschütterungen oder Vibrationen erkennt.
Der Player erzeugt beim Wiedergabestart oder beim Einlagen einer Disc ein Schnappgeräusch.	- Diese Geräusaiche sind normale Betriebsgeräusache und kein Hinweis auf eine Störung.
Der Beginn der Blu-ray Disc-Wiedergabe ist verzögert.	- Wenn eine Blu-ray Disc geladen wird,ucht der Player nach einem USB-Speichererät, das als Speichermedium für die BD-Live-Funktion (S. 26) verwendet wird. Um die Verzögerung zu verstärzen, setzen Sie jederzeit ein USB-Speichererät an einem der USB-Anschlässe (vorn/hinten) des Players eingesteckt (S. 16).


Problem	Mögliche Ursache und Lösung
Kein Bild.	- Vergewissern Sie sich, dass die Kabel korrekt angeschlossen sind. (S. 11) - Vergewissern Sie sich, dass der angeschlossene Fernseher oder AV-Receiver auf den korrekten Eingang eingestellt ist. - Halten Sie▶und ▪an der Vorderseite gleichzeitig gedrück, um die Videoauflösung auf den Standardwert einzustellen, während keine Disc eingelegt ist bzw. die Wiedergabe gestoppt wurde. Falls immer noch kein Bild ausgegeben wird, halten Sie ▪an der Vorderseite etwa fünf Sekunden lang gedrück, um NTSC/PAL umzuschalten. - Bei der Einstellung Native Diskwiedergabe wird ein Signal ausgegeben, das der verbundene TV nicht unterstützt. Ändern Sie die Einstellung zur Ausgabe eines Signals, das mit dem angeschlossenen Fernsehgerät kompatibel ist. (S. 33) - Vergewissem Sie sich, dass die wiederzugebende Disc oder vom Player unterstützen wird (S. 3).
Bildschirm blockiert und die Bedienungstasten sind wirkungslos.	- Drücken Sie ▪und starten Sie dann erneut die Wiedergabe. - Schalten Sie die Stromversorgung aus und wieder ein. - Halten Sie ▪an der Vorderseite mindestens fünf Sekunden lang gedrück, um den Player zurückzusetzen.
Das Video wird nicht in der gewünschten Auflösung wiedergegeben.	- Stellen Sie die gewünschte Auflösung ein. (S. 33)
Breitbild-Video erscheint vertikal gedehnt, oder schwarze Balken erschreiben am oberen und unterem Bildrand. Video mit 4:3-Format erscheint horizontal gedehnt.	- Ändern Sie das Bildseitenverhältnis Ihres Fernsehers. (S. 32)
Rechteckrauschen (Mosaic) erscheint auf dem Bildschirm.	- Bei Szenen, diechnelle Bewegungen enthalten, konnen aufgrund der Eigenschaften des digitalen Bildkomprimierungsvorfahrens mosaikartige Stücke im Bild sightbar sein.

Ton

Problem	Mögliche Ursache und Lösung
Kein Ton oder der Ton ist verzerrt.	- Prüfen Sie, ob das Audiokabel korrekt angeschlossen ist. (S. 11) - Drehen Sie die Lautstärke Ihres Fernsehers oder AV-Receivers hoch. - Bei Standbildwiedergabe sowie beim Vor- und Rücklauf erfolgt keine Tonwiedergabe. (S. 9) - Je nach Zustand der Audioaufzeichnung, z.B. wenn ein anderer Ton als ein Audiosignal oder ein nicht standardgemäßes Audiosignal als Audioinhalt aufgezeichnet ist, erfolgt u. U. keine Tonausgabe. (S. 3) - Vergewissern Sie sich, dass die wiederzugebende Disc oder Datei vom Player unterstützt wird (S. 3).
Der linke und rechte Tonkanal sind vertauscht oder der Ton wird nur auf einer Seite ausgegeben.	- Prüfen Sie den Audio-Anschluss. (S. 13)
Ton nicht im gewünschenten Audioformat und/oder Anzahl Kanäle.	- Siehe Audio-Ausgang-Einstellung und „Übersicht der Audioausgangsformate". (S. 34, S. 35)
Der Ton der Funktion Bild im Bild (Zweitton) ist nicht hörbar.	- Stellen Sie Coaxial / Optical oder HDMI auf PCM/Neuberechnen ein. (S. 34) - Um den Zweitton hören zu können, drücken Sie 2ND AUDIO. (S. 8) - Je nach Disc musten Sie die Funktion der Zweitton-Wiedergabe im Top-MENU der Disc aktivieren (S. 9).

Netzwerk

Problem	Mögliche Ursache und Lösung
Internet-Verbindung nicht herstellbar.	- Wenn Sie eine Verbindung zum Internet herstellen, indem Sie Kabell gebunden unter Verbindungseinstellungen auswahlen, schreiben Sie das Netzwerkkabel ordnungsgemäß an. (S. 31) - Schalten Sie das angeschlossene Gerät, wie beispiselsweise einen Breitband-Router oder ein Modem, ein. - Schreiben Sie den Breitband-Router und/oder das Modem richtig an. - Wenn Verbindungseinstellungen auf Drahtlos eingestellt ist und Sie eine Internetverbindung über Ethernet herstellen möchten, fühlen Sie Kabell gebunden aus. (S. 31) - Wenn Sie die Internetverbindung über ein WLAN herstellen möchten, stellen Sie Verbindungseinstellungen dementsprechend auf Drahtlos ein. (S. 31)
BD-Live-Inhalte können nichtheruntergeladen werden.	- Überprüfen Sie, ob sich dieser Player normal mit dem Internet verbinden kann. Siehe „Verbindungstest". (S. 32)- Stecken Sie ein USB-Speichererät sachgemäß ein. Prüfen Sie, ob ein USB-Speichererät am USB-Anschluss des Players eingesteckt ist. (S. 16)- Prüfen Sie, ob die Blu-ray Disc BD-Live unterstützt.- Stecken Sie ein FAT16-, FAT32- oder NTFS-formatiertes USB-Speichererät ein.- Es wird empfohlen, ein USB-Speichererät mit einem Mindestdspeicherplatz von 2 GB zu benutzten. Formatieren Sie das USB-Speichererät, wenn nicht genüglich Speicherplatz vorhanden ist. (S. 30)- Sehen Sie in der mitgelieferten Bedienungsanleitung der Disc nach oder Fragen Sie den Hersteller.
Der DLNA-Server wird nicht erkannt.	- Überprüfen Sie, ob sich dieser Player normal mit dem Netzwerk verbinden kann. Siehe „Verbindungstest". (S. 32)- Schalten Sie das angeschlossene Gerät, wie beispelsweise einen Breitband-Router oder den Server, ein.- Bestätigen Sie, dass Player und Server mit dem gleichen Router (Zugangspunkt) verbunden sind.- Der Player muss von gewissen DLNA-Servern zugelassen werden.- Bei gewissen DLNA-Servern muss eine Firewall-Einstellung geändert werden.
Eine Wiedergabe der Datei auf demDLNA-Server ist nicht möglich.	- Stellen Sie safer, dass die Datei abspielbar ist. (S. 3)- Prüfen Sie die DLNA-Server-Einstellungen.- Die Wiedergabe und Bedienungsqualität konnen vom Zustand des Heimnetzwerkesbeeinträchtigt werden.
Internet-Verbindung über WLAN nichtherstellbar.	- Stellen Sie safer, dass der WLAN-Router eingeschaltet ist.- In Abhängigkeit der Einsatzbedingungen wie Wandmaterial, Funkwellen-Empfangszustand oderHinderisse zwischen Player und WLAN-Router kann sich die Kommunikationsreichweiteverkurzen. Bringen Sie den Player und den WLAN-RouterNJaher zusammen.- Geräte, die den 2,4-GHz-Frequencybereich verwenden, wie z.B. Mikrowellen-, Bluetooth-oder kabellose Digitalgeräte, konnen die Kommunikation unterbrechen. Stellen Sie denPlayer wider entmernt von solchen Geräten auf oder schalten Sie solche Geräte aus.- Wenn die Internetverbindung über ein WLAN auch anhand der beiden oben aufgeführtenLösungen nicht erfolgreich hergestellt werden kann, versuchen Sie mit einer Ethernet-Verbindung, indem Sie Verbindungseinstellungen auf Kabell gebunden einstellen. (S. 31)
Das WLAN wird nicht gefunden oder derEmpfang ist gestört.	- Stellen Sie safer, dass der WLAN-Router eingeschaltet ist.- Bringen Sie Player und RouterNJaher zusammen oder ändern Sie die Ausrichtung desPlayers oder der Ruterantenne.- Wenn die Drahtlosverbindung nicht mit der WPS-Funktion eingerichtet werden kann,wählen Sie eine andere Option (Suche oder Manuell) (S. 18).- Stellen Sie safer, dass das WLAN nicht durch Mikrowellengeräte, digitaleSchnurlostelefone oder benachbarte Wi-Fi-Geräte gestört wird.- In der Nachbarschaft benutzte Mikrowellengeräte, digitale Schnurlostelefone oderandere Drahtlosgeräte konnen das WLAN stören. Schalten Sie solche Geräte aus.- Stellen Sie safer, dass die Firewall in Ihrm Netzwerk einen Zugriff durch den Playerauf die Drahtlos-Verbindung zulässt.- Wenn das WLAN nicht ordnungsgemäß Funktioniert, versuchen Sie es mit einerkabelgebundenen Netzwerkverbindung.

■ Meldungen auf dem Bildschirm

• Die folgenden Meldungen erscheinen auf dem Fernsehschirm, falls die Disc, die Sie abspielen wollen, ungeeignet ist oder eine falsche Bedienung erfolgt.

Fehlermeldung	Mögliche Ursache und Lösung
Nicht Unterstützunges Format	- Die Datei wird vom Player nicht entwickelten. Siehe „Mit diesen PlayerCompatible Discs/Dateien“ (S. 3).
Falscher Regionalcode!	- Die Disc hat einen inkompatiblen Regionalcode. Siehe „Informationen über die Regionalcodes für Blu-ray Disc-/DVD-Videos“ (S. 3).
Netzwerkfehler.	- Der Player kann nicht mit dem Netzwerk verbunden werden. Prüfen Sie die Verbindung (S. 14) und die Netzwerk-Einstellung (S. 31).
Netzwerk ist OK, Proxyfehler.	- Der Player kann nicht mit dem Proxy-Server verbunden werden. Siehe „Proxy-Einstellung“ (S. 32).
BD-Live Verbindung im Setup nicht aktiviert SETUP-MENU	- Die BD-Live Verbindung ist nicht zugelassen. Siehe „BD-Live-Verbindung“ (S. 32).
Upgrade konnte nicht ausgeführten werden.	- Das Upgrade ist fehlgeschlagen. Prüfen Sie, ob die Upgrade-Datei beschädigt oder unlesbar ist.
IP-Einstellungen sind nicht passende,itte machen Sie einen reset.	- Die eingebene IP-Einstellung ist nicht gültig. Geben Sie die korrekten Informationen erneut ein.

Glossar

AVCHD

AVCHD ist ein neuen Format (Standard) für HD-Camcorder zur Aufzeichnung und Wiedergabe von hochauflosenden Videobildern.

BD-LivETM

BD-Live ist ein Blu-ray Disc-Standard, der dem Player über eine Netzwerkverbindung ermitteligt Werbevideos und andere Daten aus dem Internet herunterzuladen.

BDMV

BDMV (Blu-ray Disc Movie) bezeichnet eines der bei BD-ROM verwendeten Anwendungsformate in den Blu-ray-Disc-Spezifikationen. BDMV ist ein Aufnahmeformat, das dem DVD-Video in der DVD-Spezifikation entspricht.

Blu-ray 3DTM

Blu-ray 3D erlaubt Ohnen das Abspielena hochauflosender 3D-Bilder.

BONUSVIEWTM

BONUSVIEW-kompatible Discs erlauben Ohnen den gleichzeitigen Genuss eines Video-Unterkanals für zwei Bildschirme, eines Audio-Unterkanal und von Untertiteln. Innerhalb des Hauptbildschirms wird während der Wiedergabe (Bild in Bild) ein kleiner Bildschirm eingeblendet.

Closed Captions (geschlossene Untertitel)

Der Unterschied zwischen Untertiteln und Captions liegt darin, dass Untertitel für hörende Menschen sind und Captions für Hörgeschädigte. Untertitel zeigen seiten den gesamten Ton.

Captions zeigen beispiselsweise auch Toneeffekte (z.B. „Das Telefon klingelt“ und „Schritte“). Bei Untertiteln ist dies nicht der Fall. Bevor Sie diese Einstellung auswahlen, stellen Sie safer, dass auf der Disc Closed Captions (geschlossene Untertitel) enthalten sind.

Farbraum

Ein Farbraum ist ein darstellbarer Farbbereich. RGB ist ein Farbraum, der auf dem RGB-Farbmodell (Rot, Grün und Blau) basiert und üblicherweise für Computermonitore zum Einsatz kommt. YCbCr ist ein Farbraum, der auf einem Luminanzsignal (Y) und zwei Farbunterschiedssignalen (Cb und Cr) basiert.

Deep Color

Deep Color bezieht sich auf verschiedene Bildschirm-Farbtiefen, welche die 24-Bit-Tiefen früherer Versionen der HDMI-Spezifikation übersteigen. Diese zusätzliche Bit-Tiefe erhöht HDTV's und anderen Anzeigegeräten,statt Millionen Farben Milliarden anzuzeigen und Farbbänder auf dem Bildschirm für sanfte Tonübergänge und gleichmäßige Abstufungen zwischen den Farben zu eliminieren. Durch das erhöhte Kontrastverhältnis können sehr viel mehr Grauschattierungen zwischen Schwarz und Weiß dargestellt werden. Darüber hinaus erhöht Deep Color die Anzahl der verfügbaren Farben innerhalb der durch die RGB- oder YCbCr-Farbräume festgelegten Grenzen.

DLNA

DLNA (Digital Living Network Alliance) erlaubt eine bequeme Freigabe digitaler Medien über das Heim-Netzwerk. Digitale Inhalte, die auf einem PC, auf dem DLNA-Server-Software installiert ist, oder anderen DLNA-kompatiblen Geräten gespeichert sind, können Sie über den Player auf Ihrtem TVGENIEBEN. Um den Player mit ihren DLNA-Servern zu verbinden, sind eine Einstellungen Ihres DLNA-Server oder -Geräts notwendig. Einzelheiten finden Sie in den Anleitungen Ihrer DLNA-Server-Software oder Ihres DLNA-Geräts.

DivX®

DivX® ist ein digitales Videoformat von DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist DivX Certified® für die Wiedergabe von DivX-Video. Besuchen Sie divx.com für weitere Informationen und Software-Tools zum Konvertieren von Dateien in DivX-Video.

Dolby Digital

Ein von Dolby Laboratories Inc. entwickeltes Soundsystem, das der Audioausgabe das Ambiente eines Kinos verleiht, wenn das Gerät an einen Dolby Digital-Prozessor oder -Verträker angeschlossen wird.

Dolby Digital Plus

Ein zur Erweiterung von Dolby Digital entwickeltes Soundsystem. These Toncodiertechnologie unterstützt 7.1-Mehrkanal-Surround-Sound.

Dolby TrueHD

Dolby TrueHD ist eine verlustfreie Kodierungstechnologie, die bis zu 8-Kanal-Surround-Sound für die nachste Generation der optischen Discs unterstützt. Der reproduzierte Sound ist Bit für Bit eine getreue Abbildung des Originaltons.

DRC (Dynamic Range Control)

DRC ermöglich die Einstellung des Bereichs zwischen dem laustesten und dem leisesten Ton (Dynamikbereich) für Wiedergabe mit durchschnittlicher Lautstärke. Verwenden Sie diese Einstellung, wenn die Dialoge schlecht hörbar sind oder wenn die Wiedergabe die Nachbarn stören könnte (z.B. nachts).

DTS

Hierbei handelt es sich um ein von DTS, Inc. für den Einsatz in Kinos entwickeltes digitales Soundsystem.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio ist eine neue Technologie, die für die{nachste Generation optischer Disc-Formate mit hoher Auflösung entwickelt wurde.

DTS-HD Master Audio

DTS-HD Master Audio ist eine verlustfrei wirkende Audio-Kompressionstechnik, die für die{nachste Generation optischer Disc-Formate mit hoher Auflosung entwickelt wurde.

Glossar

ELAC

FLAC (Free Lossless Audio Codec) ist ein offenes Dateifornat für die verlustlose Komprimierung von Audiodaten. Es weist gegenüber anderen verlustbehafet komprimierten Audioformaten bzw eine schlechtere Komprimierungsrate auf, kann aber*häufig eine höhere Audioqualität bieten.

HDMI

HDMI (High-Definition Multimedia Interface) ist eine Schnittstelle, die sowohl Video als auch Audio über einen einzigen digitalen Anschluss unterstützen. Die HDMI-Schnittstelle überträgt Videosignale mit Standard- oder Hochauflösung sowie Mehrkanal-Audiosignale in digitaler Form ohne Signalverschlechterung an AV-Geräte wie ein HDMI-tauglicher TV.

Letterbox (LB 4:3)

Bildschirmformat mit schwarzen Balken am oberen und unteren Bildrand, um die Wiedergabe von Breitbild-Software (16:9) auf einem angeschlossenen Fernsehgerät mit Format 4:3 zu erhögblichen.

Linear PCM Sound

Linear PCM ist ein bei Audio-CDs und manchen DVDs und Blu-ray Discs verwendetes Signalaufzeinungsformat. Der Ton auf Audio-CDs wird mit 44,1 kHz/16 Bit aufgenommen. (Auf DVDs erfolgt die Tonaufnahme zwischen 48 kHz mit 16 Bit und 96 kHz mit 24 Bit, auf Blu-ray Discs zwischen 48 kHz mit 16 Bit und 192 kHz mit 24 Bit.)

Mac-Adresse

Die Mac-Adresse ist ein eindeutiger Wert, der einem Netzwerkgerät zu Identifikationszwecken zugeordnet wird.

Pan Scan (PS 4:3)

Ein Bildschirmformat, das die Seiten des Bilds abschneidet, um die Wiedergabe von Breitbart-Software (16:9) auf einem angeschlossenen Fernsehgerat des Formats 4:3 zu erfolgenden.

Untertitel

Dies sind die auf DVD-Discs aufgezeichneten Textzeilen, die am unteren Bildrand erschreiben und den Dialog übersetzen oder schriftlich anziegen. Untertitel sind bei denen DVDs und Blu-ray Discs verfügbar.

x.v.Color

x.v.Color reproduziert eine erweiterte Farbpalette und kann fast sümttliche Farben darstellen, die vom menschlichen Auge erfassbar sind.

Technische Daten

Allgemeines

Stromversorgung

[Modelle für Vereinigtes Königreich, Europa und Australien] 110-240 V Wechselspannung, 50 Hz

[Modelle für Asien sowie Mittel- und Südamerika] 110-240 V Wechselspannung, 50 / 60Hz

[Andere Modelle] 110-240 V Wechselspannung, 60 Hz

Leistungsaufnahme 17 W

Leistungsaufnahme im Bereitschaftsmodus

HDMI Steuerung Aus, Netzwerkstandby Aus. 0,2 W (Typisch)

HDMI Steuerung Ein, Netzwerkstandby Aus. 0,3 W (Typisch)

HDMI Steuerung Aus, Netzwerkstandby Ein.........5,5 W (Typisch)

HDMI Steuerung Ein, Netzwerkstandby Ein. 5,5 W (Typisch)

Abmessungen (B × H × T , einschließlich Vorsprünge)

435× 86× 257mm

Gewicht 2,7 kg

■ Audioleistung

Audioausgangspegel (1kHz,0dB)

Blu-ray Disc/DVD/CD-DA. 2 ± 0,3 V

Signal-Rausch-Abstand

Blu-ray Disc/DVD/CD-DA. 115 dB

Dynamikbereich

Blu-ray Disc/DVD 105 dB

CD-DA 100 dB

Harmonische Verzerrung (1kHz)

Blu-ray Disc/DVD/CD-DA. 0,003%

Frequenzgang

Blu-ray Disc/DVD 4 Hz bis 22kHz (48 kHz Abstastfrequenz)

4 Hz bis 44 kHz (96 kHz Abtastfrequenz)

CD-DA 4 Hz bis 20kHz

Eingänge/Ausgänge

HDMI-Ausgang. Buchse Typ A × 1

Deep Color, x.v. Farbunterstützung

Digitalausgang optisch × 1 ,koaxial × 1

Analoger Audio-Ausgang.Mixed 2 ch × 1

USB .Buchse Typ A × 2

WLAN. Standard: IEEE 802.11 b/g/n

Frequenzbereich: 2,4-GHz-Band

Andere Geräte.....Remote IN/OUT × 1

Ethernet × 1

Änderungen der technischen Daten ohne Vorankündigung vorbehalten.

Urheberrecht

Hinweis

• Audiovisuelles Material kann urheberrechtlich geschützt sein undarf eventuell ohne Genehmigung des Eigentümers der Urheberrechte nicht aufgenommen werden. Beziehen Sie sich auf die entsprechenden nationalen Gesetze.

"Blu-ray Disc^TM ," "Blu-rayTM", "Blu-ray 3D^TM ," "BDLiveTM", "BONUSVIEWTM" und die entsprachenden Logos sind Warenzeichen der Blu-ray Disc Association.

DVD ist ein Warenzeichen der DVD Format/Logo Licensing Corporation.

DOLBY. TRUEHD

Hergestellt unter Lizensz von Dolby Laboratories. „Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt unter Lizenz gemäß den US-Patent-Nummern: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 sowie anderer in den USA oder weltweit erteilter oder beantragter Patente. DTS-HD und das DTS-HD-Symbol einzeln und gemeinsam sind eingetragene Warenzeichen von und DTS-HD Master Audio ist ein Warenzeichen von DTS, Inc.

Das Produkt beinhaltet Software. © DTS, Inc. Alle Rechte vorbehalten.

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC in den USA und/oder anderen Ländern.

x.v.ColorTM

„x.v.Color“ und das „x.v.Color“-Logo sind Warenzeichen der Sony Corporation.

AVCHD ™

AVCHD und das AVCHD-Logo sind Warenzeichen der Panasonic Corporation und der Sony Corporation.

Fortsetzung auf der{nachstenSeite.

Java ist ein eingetragenes Warenzeichen von Oracle und/oder seiner verbundenen Unternehmen.

DLNATM und DLN A CERTIFIEDTM sind Warenzeichen bzw. eingetragene Warenzeichen der Digital Living Network Alliance. Alle Rechte vorbehalten. Unerlaubte Verwendung ist ausdrucklich untersagt.

Das Wi-Fi CERTIFIED-Logo ist eine Zertifizierungsmarke der Wi-Fi Alliance. Das Wi-Fi Protected Setup-Kennzeichen ist ein Zeichen der Wi-Fi Alliance. „Wi-Fi“, „Wi-Fi Protected Setup“, „Wi-Fi Direct“ und „Miracast“ sind Zeichen bzw. eingetragene Zeichen der Wi-Fi Alliance.

Dieses Produkt unterliegt den Patentportfolio-Lizenzen für AVC und VC-1, laut denen ein Benutzer für den persönlichen und nichtkommmerziellen Gebrauch dazu ermachtigt ist, (i) Video im AVC Standard und VC-1 Standard (AVC/VC-1 Video) zu codieren und/oder (ii) AVC/VC-1 Video zu decodieren, die durch einen Benutzer für den persönlichen und nichtkommmerziellen Gebrauch codiert wurde und/oder von einem Anbieter erhalten wurde, welcher über eine Lizenz zum Anbieten von AVC/VC-1 Video verfügt. Eine Lizenz für andere Zwecke wird weder erteilt noch impliziert. Zusätzliche Informationen können von MPEG LA, LLC erhalten werden. Siehe http://www.mpegla.com.

Dieses Produkt unterliegt der Patentportfolio-Lizenz für MVC, laut welcher ein Benutzer für den persönlichen und nicht entlohnten Gebrauch dazu ermächtigt ist, (i) Video im MVC-Standard (MVC-Video) zu codieren und/oder (ii) MVC-Video zu decodieren, die durch einen Benutzer für den persönlichen Gebrauch codiert wurde und/oder von einem Anbieter erhalten wurde, welcher über eine Lizenz zum Anbieten von MVC-Video verfügbar. Eine Lizenz für andere Zwecke wird weder erteilt noch impliziert. Zusätzliche Informationen konnen von MPEG LA, LLC erhalten werden. Siehe http://www.mpegla.com.

Windows Media Player ist ein Warenzeichen bzw. eingetragenes Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Copyright 2004-2012 Verance Corporation. Cinavia® ist ein Warenzeichen der Verance Corporation. Geschützt durch US-Patent 7,369,677 sowie andere in den USA oder weltweit erzielte oder beantragte Patente unter Lizenz der Verance Corporation. Alle Rechte vorbehalten.

DIVX+ HD

DivX®, DivX Certified®, DivX Plus® HD und die zugehörigen Logos sind Warenzeichen der Rovi Corporation oder ihrer Tochterunternehmen und unterliegen Lizenzbedingungen. DivX Certified® für die Wiedergabe von DivX®- und DivX Plus® HD (H.264/.MKV)-Video bis zu 1080p HD einschließlich Premium-Content.

INFORMATIONEN UBER DIVX VIDEO: DivX® ist ein digitales Videoformat von DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist DivX Certified®, d.h. streng erprobt für die Wiedergabe von DivX-Video. Besuchen Sie divx.com für weitere Informationen und Software-Tools zum Konvertieren von Dateien in DivX-Video. INFORMATIONEN UBER VIDEO-ON-DEMAND: Dieses -Gerät muss registriert werden, um DivX Video-on-Demand (VOD)-Inhalte wiedergegeben werden können. Die Erstellung des Registierungskodes erfolgt über den Bereich DivX VOD im Setup-MENU des Geräts. Auf vod.divx.com findsie weitere Informationen zur Vervollständigung Ihrer Registration.

Index

Numerics

2 Kanal Downmix, SETUP-Menu 34
2ND AUDIO, Fernbedienung 8
3D Ausgang, SETUP-MENU 32
3D Wiedergabe Information,
SETUP-MENU 30

A

A/B, Fernbedienung 9
Allgemeine Einstellungen,
SETUP-Menu 30
Alterskontrolle, SETUP-MENU 31
ANGLE, Fernbedienung 9
Anzeige Einstellung, SETUP-MENU ....32
Audio, Bildschirmenu 23
AUDIO, Fernbedienung 9
Audio,SETUP-Menu 31
Audio-Ausgang, SETUP-MENU 34
Audio-Ausgangsformate 35
Audio-Einstellungen, SETUP-MENU ...34
Auto Power Standby, SETUP-MENU ...30
AV CONTROLLER 22

B

BD-Live 26
BD-Live-Verbindung, SETUP-MENU ...32
Bedienung des SETUP-Menus 29
Bild im Bild Anzeige, SETUP-MENU ...31
Bildschirmenu 23
Bitrate, Bildschirmenu 23

C

CLEAR, Fernbedienung 8
Coaxial / Optical, SETUP-MENU 34
Codepage, Bildschirmmenu 23
Cursortasten, Fernbedienung 9

D

De-Interlacing Modus, SETUP-MENU .33
Diashow, Bildschirmenu 23
Digital Media Controller (DMC) 15
Disc Auto-Wiedergabe,
SETUP-Menui 31
DivX (R) VOD-DRM,
SETUP-Menui 31
DLNA 15
Downsampling, SETUP-MENU 34
DRC, SETUP-MENU 34
Dropbox 21

E

Einfaches Konfigurationsmenu,
SETUP-Menu 30
ENTER, Fernbedienung 9

F

Farbraum, SETUP-MENU 33
Farbstaten, Fernbedienung 8
Fernbedienung 8
Funktion Bild im Bild 26

H

HDMI 1080p 24Hz, SETUP-MENU ....33
HDMI Deep Color, SETUP-MENU 33
HDMI Steuerung, Funktion 30
HDMI Steuerung, SETUP-MENU 30

HDMI,SETUP-Menu 34
HOME,Fernbedienung 8

#

Information, SETUP-MENU 31
IP Einstellungen, SETUP-MENU 32

K

Kamerawinkel, SETUP-MENU 31
Kapitel, Bildschirmenu 23

#

Ländercode, SETUP-MENU 31
Last Memory, SETUP-MENU 31
Lautsprechereinstellung,
SETUP-MENU 34

M

Menu,SETUP-Menu 31
Miracast 22
Mode/Play Mode, Bildschirmmenu ....23

N

Netzwerk, SETUP-MENU 31
Netzwerksteuerung, SETUP-MENU ....32

0

ON SCREEN, Fernbedienung 9
OSD,SETUP-Menu 30

P

Password ändern, SETUP-MENU 31
PBC (Push Button Configuration) .....31
Picasa-Webalben 21
PIN code (WPS) 31
PIP, Fernbedienung 8
POP-UP/MENU, Fernbedienung 9
Post-Prozess, SETUP-MENU 34
PROGRAM, Fernbedienung 8
Programmwiedergabe 25
Proxy-Einstellung, SETUP-MENU 32

R

Rauschunterrückung,
SETUP-MENU 33
REPEAT, Fernbedienung 8
RETURN, Fernbedienung 9

S

SACD-Ausgang, SETUP-MENU 34
Schnellsuche, Bildschirmmenu 23
SEARCH,Fernbedienung 9
SETUP,Fernbedienung 9
SETUP-MENU 27
SHUFFLE, Fernbedienung 8
Sicherheit, SETUP-MENU 31
Sofortwiedergabe, Bildschirmenu ...23
Software-Upgrade 37
Speichermedium,SETUP-Menu 30
Sprache, SETUP-MENU 30
STATUS, Fernbedienung 9
Status-MENU 24
Steuertasten, Fernbedienung 9
SUBTITLE, Fernbedienung 9
Suchfunktion 25
System, SETUP-MENU 30

Systeminformationen,
SETUP-MENU 34

T

Titel, Bildschirmenu 23
TOP MENU, Fernbedienung 9
Track/Datei, Bildschirmenu 23
TV Bildschirm, SETUP-MENU 32
TV,SETUP-MENU 32
TV-System, SETUP-MENU 33

U

Übergang, Bildschirmmenu 23
Untertitel Modus, Bildschirmenu ... 23
Untertitel, Bildschirmmenu 23
Untertitel, SETUP-MENU 31, 33
Upgrade der Software 37
Upgrade Information 30
Upgrade,SETUP-Menu 30
Upmix,SETUP-Menu 34

V

Verbindung einstellen,
SETUP-Menu 31
Verbindungstest,SETUP-MENU 32
Video-Ausgangsformate 36
Videokonfigurationsmenu,
SETUP-Menu 33

W

Weitere Anschluss 17
Werkseinstellung laden,
SETUP-MENU 30
Wiedergabe von Datendiscs 19
Wiedergabe von USB-Inhalten 19
Wiedergabe,SETUP-MENU 31
Winkel, Bildschirmenu 23
WPS (Wi-Fi Protected Setup) 31

Y

YouTube 21

#

Zeit, Bildschirmenu 23
Zifferntasten, Fernbedienung 8
ZOOM, Fernbedienung 8
Zweitton, Bildschirmmenü 23
Zweittonauswahl, SETUP-MENU 31
Zweitvideo, Bildschirmmenü 23

Observera: Läs detta innan encheten tas iBruk.

Anvanda bild-i-bild-funktionen

Anvanda Funktionen for BD-LiveTM 26

4.Inställningar

SETUP meny 27

Grundlaggande Funktioner 38

Skivuppspelning 38

Bild 39

Ljud 39

Nätverk. 39

Meddelanden pa skarmen. 40

Ordista 41

Specificationer 43

Allmant. 43

Ljud prestanda. 43

In-/Utgangar 43

Upphovsratt. 43

Index 45

(i slutetavdennanual)

• PIP market visas endast nar Bild i Bild ar installd pa (s. 31).

⑧ MIRACAST: Startar Miracast (s. 22).
2ND AUDIO BD: Valjer sekundärt ljud für Bild-i-bild (s. 26) eller ljud commentarer. Det sekundärljudmarkt (€) visas på skärmen nar den harfunktionen ar tillganglig (s. 34). Du kan även valja detta objekt frän menyn på skärmen (s. 23).

Commentar

• Sekundäre ljudmärket visas endast nar Secondary Audio ar installd pa (s. 31).

Fjärrkontrollens ungefähriga styromfang

ID-funktion

■ Använda Funktionen für BD-Live™

Staller in energisparfunktionen till pa/av.

Angäende format für Ijudutmatning

Källformat		HDMI			COAXIAL / OPTICAL			MIXED 2CH
		Bitstream	PCM	Reencode	Bitstream	PCM	Reencode	-
PCM2kanaler	med SA ellBCS*1	PCM 2kanaler		Dolby Digital	PCM 2kanaler		Dolby Digital	2-kanals
	utan SA ellBCS*1	PCM 2kanaler			PCM 2kanaler			2-kanals
PCM 5.1kanal	med SA ellBCS*1	PCM 5.1kanal		Dolby Digital	PCM 2kanaler		Dolby Digital	2-kanals
	utan SA ellBCS*1	PCM 5.1kanal			PCM 2kanaler			2-kanals
PCM 7.1kanal	med SA ellBCS*1	PCM 7.1kanal		Dolby Digital	PCM 2kanaler		Dolby Digital	2-kanals
	utan SA ellBCS*1	PCM 7.1kanal			PCM 2kanaler			2-kanals
Dolby Digital	med SA ellBCS*1	Dolby Digital	PCM upp till5.1kanal	Dolby Digital	Dolby Digital	PCM2kanaler	Dolby Digital	2-kanals
	utan SA ellBCS*1
Dolby DigitalPlus	med SA ellBCS*1	Dolby DigitalPlus	PCM upp till7.1kanal	Dolby Digital	Dolby Digital	PCM2kanaler	Dolby Digital	2-kanals
	utan SA ellBCS*1			Dolby DigitalPlus
DolbyTrueHD	med SA ellBCS*1	DolbyTrueHD	PCM upp till7.1kanal	Dolby Digital	Dolby Digital	PCM2kanaler	Dolby Digital	2-kanals
	utan SA ellBCS*1			DolbyTrueHD
DTS	med SA ellBCS*1	DTS	PCM upp till5.1ch*2	DTS*3	DTS	PCM2kanaler*2	DTS*3	2kanaler*2
	utan SA ellBCS*1
DTS HD HighResolution	med SA ellBCS*1	DTS-HD Högupplöst	PCM upp till7.1kanal*2	DTS*3	DTS	PCM2kanaler*2	DTS*3	2kanaler*2
	utan SA ellBCS*1			DTS HDHögupplöst*3
DTS-HDMaster Audio	med SA ellBCS*1	DTS-HDMaster Audio	PCM upp till7.1kanal*2	DTS*3	DTS	PCM2kanaler*2	DTS*3	2kanaler*2
	utan SA ellBCS*1			DTS-HDMasterAudio*3

Bild i Bild, SETUP-menyn 31

Bild-i-bild-funktionen 26

HDMI Control-funktionen 30

HDMI Deep Color, SETUP-menyn ....33

HDMI,SETUP-menyn 34

Nummerknappar, fjarrkontroll 8

0

ON SCREEN, fjärrkontroll 9

OSD,SETUP-menyn 30

Overgang, Skarmmeny 23

P

Automatische Satndby

YCbCr 4:4:4* Hiermee kurz u Kleurruimte instellen op YCbCr 4:4:4.

YCbCr 4:2:2 Hiermee kunt u Kleurruimte instellen op YCbCr 4:2:2.

Harmonische verrorming (1kHz)

Blu-ray Disc/DVD/CD-DA. 0,003%

Frequentierresponds

Blu-ray Disc/DVD 4 Hz tot 22 kHz (48kHz-bemonstering)

4 Hz tot 44 kHz (96kHz-bemonstering)

CD-DA 4 Hz tot 20 kHz

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzer Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollenn benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen

Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sie alte Geräte und benutzte Batterienitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entspruchenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien halten Sie, wertvolle Ressourcen zu schätzen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sieitte ihre örtliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Antikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Antikel ausrängieren möchen,kontaktieren Sieitte ihre ortlichen Behörden oder ihren Handler und Fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In thisem Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

Die Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährung durch gefährliche Strahlung führen.

OBSERVERA
