Intitulé	Description
Type de produit	Poêle à bois STUV 30-COMPACT
Caractéristiques techniques principales	Conception moderne, rendement élevé, combustion propre
Alimentation	Bois
Dimensions approximatives	Hauteur : 102 cm, Largeur : 45 cm, Profondeur : 40 cm
Poids	150 kg
Compatibilités	Compatible avec divers types de conduits de cheminée
Type de batterie	Non applicable
Tension	Non applicable
Puissance	5 kW à 8 kW
Fonctions principales	Chauffage, ambiance, esthétique
Entretien et nettoyage	Nettoyage régulier du foyer et du conduit, vérification des joints
Pièces détachées et réparabilité	Disponibilité de pièces de rechange par le fabricant
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre la surchauffe
Informations générales	Produit conçu pour un usage domestique, garantie constructeur de 5 ans

FOIRE AUX QUESTIONS - 30-COMPACT STUV

Comment allumer le STUV 30-COMPACT ?

Pour allumer le STUV 30-COMPACT, ouvrez la porte, placez du papier journal et quelques petits morceaux de bois dans le foyer, puis utilisez un allume-feu. Fermez la porte partiellement pour permettre l'entrée d'air, puis ouvrez complètement une fois que le feu est bien établi.

Quel type de combustible utiliser avec le STUV 30-COMPACT ?

Le STUV 30-COMPACT est conçu pour brûler du bois sec et non traité. Utilisez des bûches de bois dur pour de meilleurs résultats.

Comment nettoyer le STUV 30-COMPACT ?

Pour nettoyer le STUV 30-COMPACT, attendez que l'appareil soit complètement refroidi. Enlevez les cendres avec un seau à cendres et utilisez un chiffon humide pour essuyer la vitre et les surfaces internes.

Pourquoi la vitre du STUV 30-COMPACT devient-elle noire ?

Une vitre noire peut indiquer une combustion incomplète. Assurez-vous d'utiliser du bois sec et de bonne qualité, et vérifiez que l'arrivée d'air est suffisante.

Quelle est la température maximale de fonctionnement du STUV 30-COMPACT ?

La température maximale de fonctionnement du STUV 30-COMPACT peut atteindre 600 °C. Assurez-vous de ne pas dépasser cette température pour éviter d'endommager l'appareil.

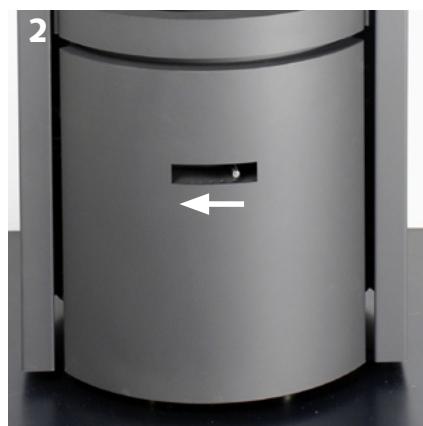

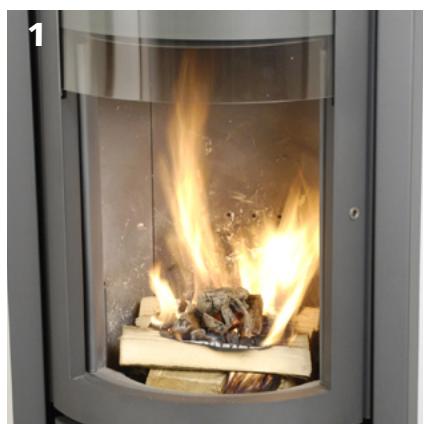

Comment régler l'arrivée d'air du STUV 30-COMPACT ?

L'arrivée d'air se règle avec une manette située sur le devant de l'appareil. Pour augmenter la combustion, ouvrez la manette; pour réduire la combustion, fermez-la progressivement.

Est-ce que le STUV 30-COMPACT nécessite un entretien régulier ?

Oui, un entretien régulier est recommandé, incluant le nettoyage des conduits de fumée et l'inspection de l'état des joints et de la vitre.

Peut-on utiliser le STUV 30-COMPACT comme source de chauffage principal ?

Le STUV 30-COMPACT peut être utilisé comme source de chauffage principal, mais il est conseillé de l'utiliser en complément d'un système de chauffage central pour une efficacité optimale.

MODE D'EMPLOI 30-COMPACT STUV

mode d'emploi Stúv 30-compact

[fr]

0910 - SN 94770 > ...

VouaveschoisiunfoyerStuv;

nous you en remercions.

Il a eté concu pour vous offrir un

maximum de plaisir, de comport et

de sécurité. Le plus grand soin a été

apporté à sa fabrication. Si malgré

cela vous constatiez une anomalie,

contactez votre distributeur.

Sommaire

GENÉRALITÉS 3

Normes, agréations et caractéristiques techniques 3

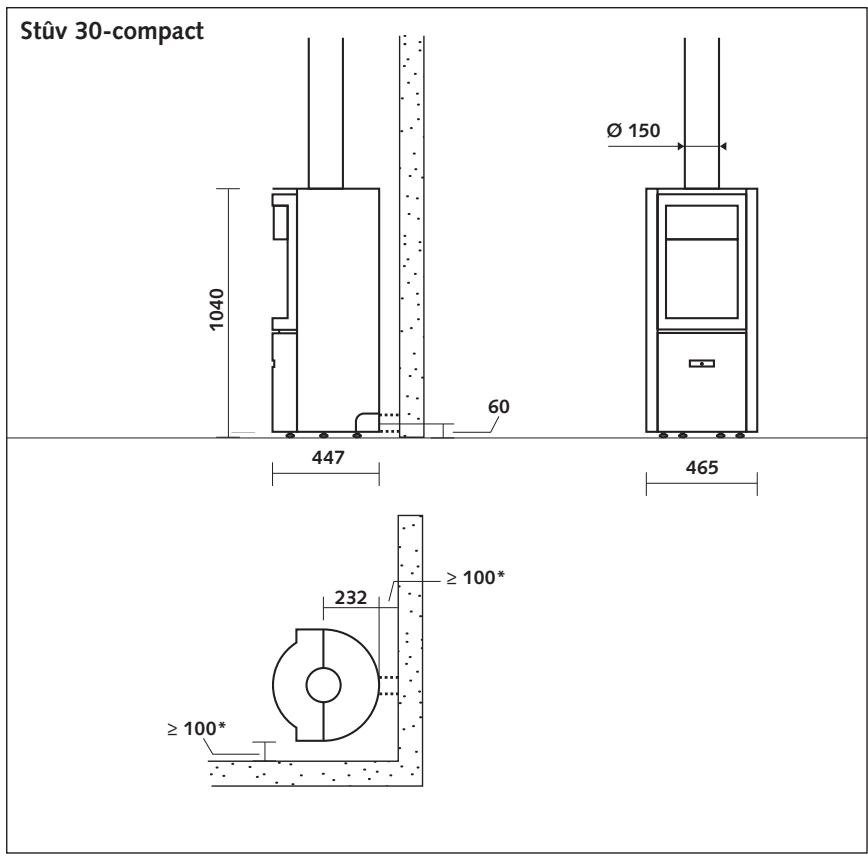

Dimensions 5

Comment fonctionne vous Stuv 30-compact? 6

Les combustibles 8

UTILISATION 10

Recommendations 10

Précautions à la première utilisation 11

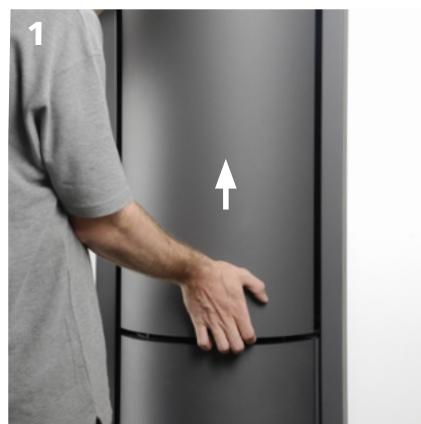

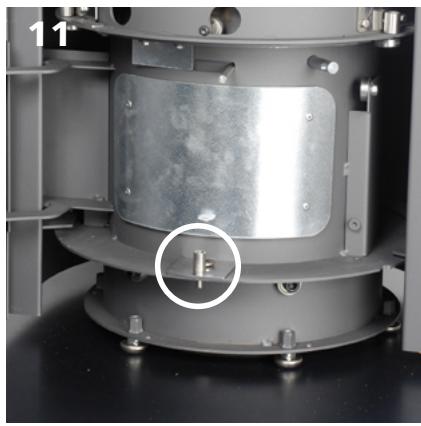

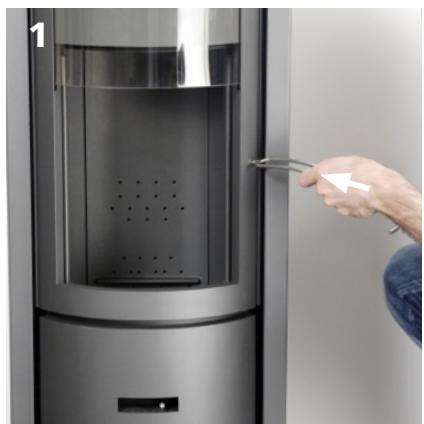

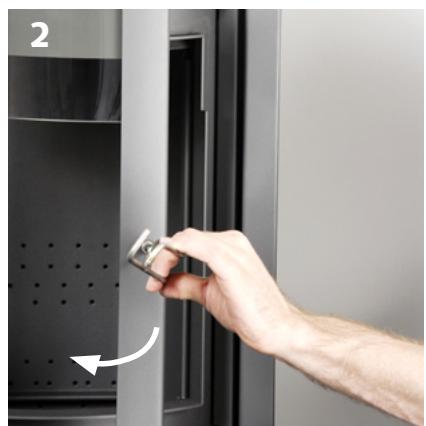

Manipulations de base 11

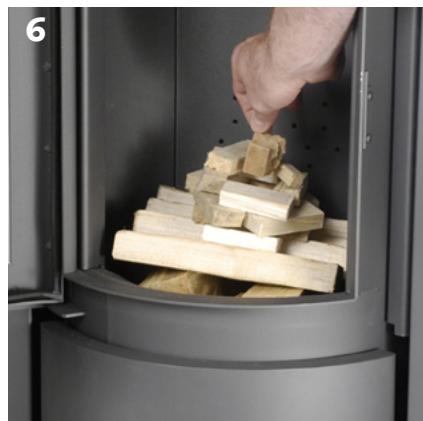

Allumer le feu! 14

Entretenir le feu 16

Fonctionnement à feu ouvert 16

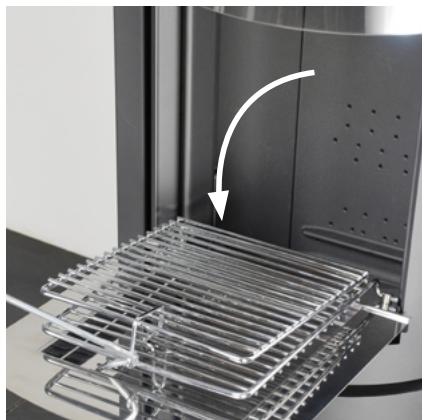

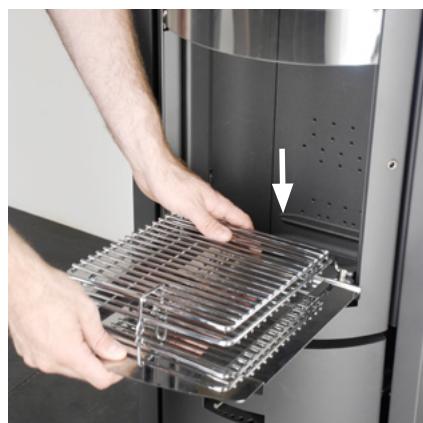

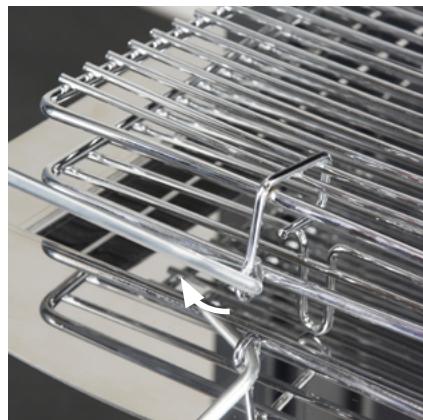

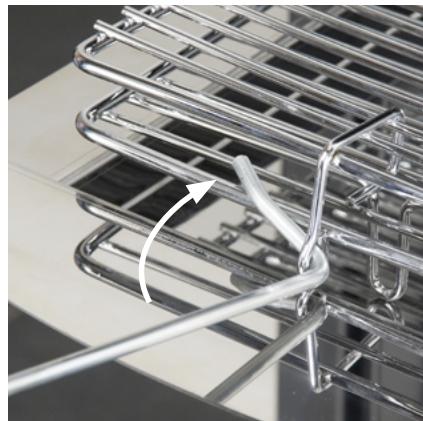

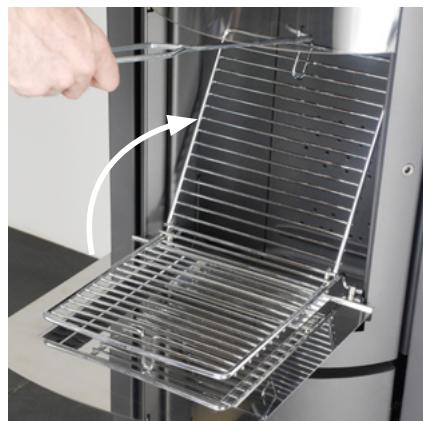

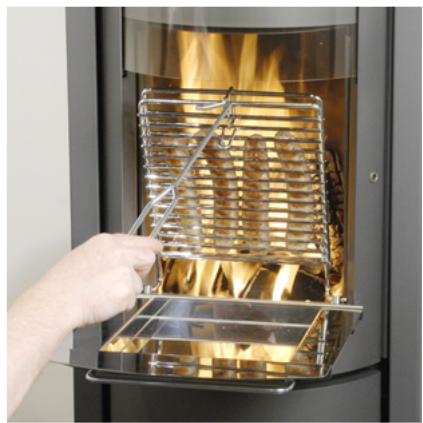

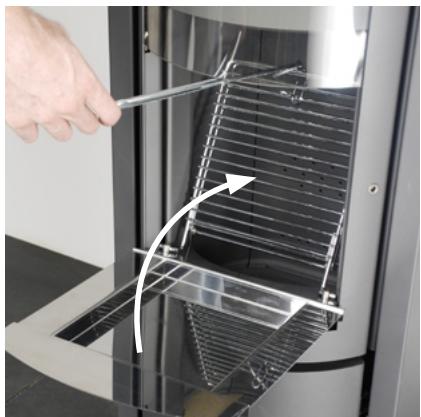

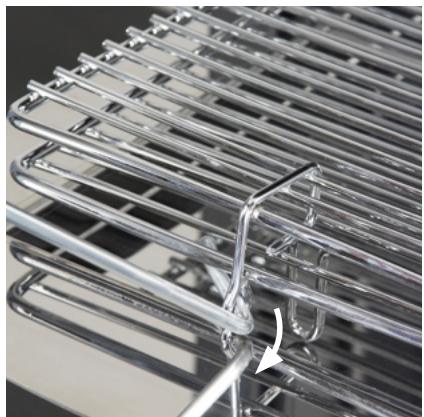

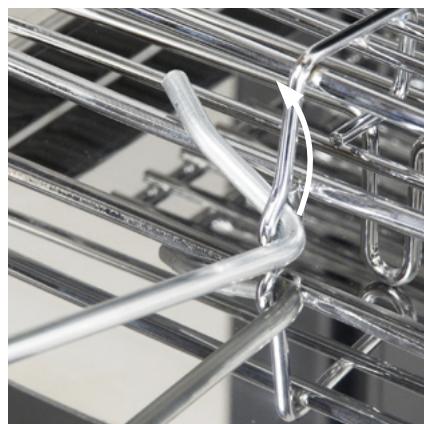

Installation et utilisation du grill 17

Eteindre le feu 19

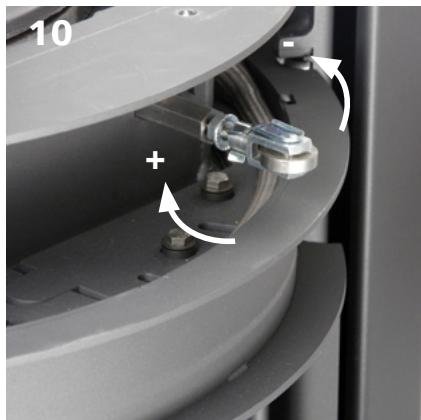

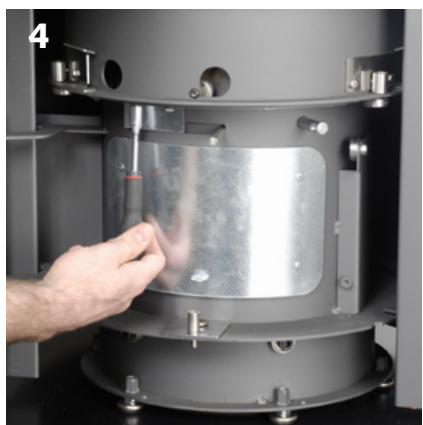

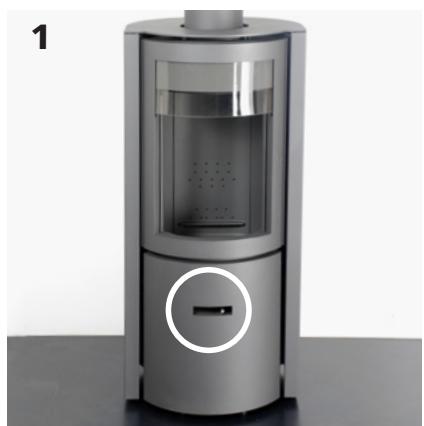

Réglage de la combustion 19

ENTRETIEN 21

Entretien régulier 21

Entretien annuel 22

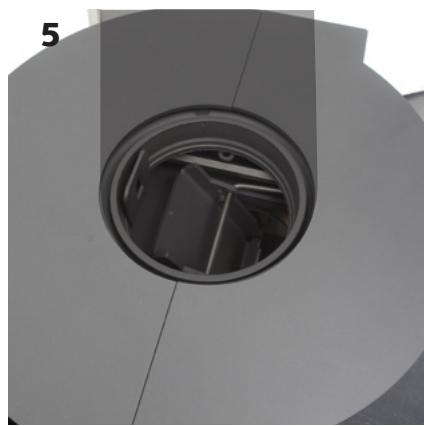

Ramonage 22

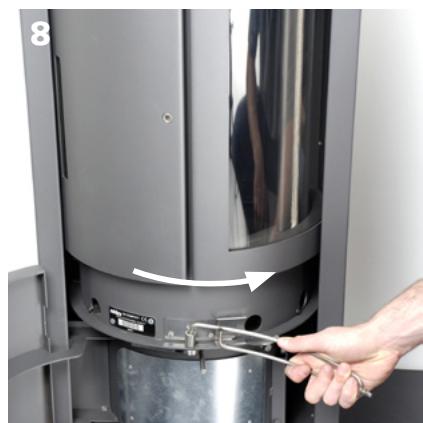

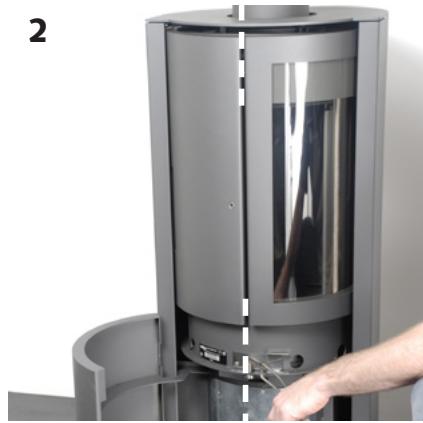

Nettoyage entre la partie fixe du foyer et le tambour 25

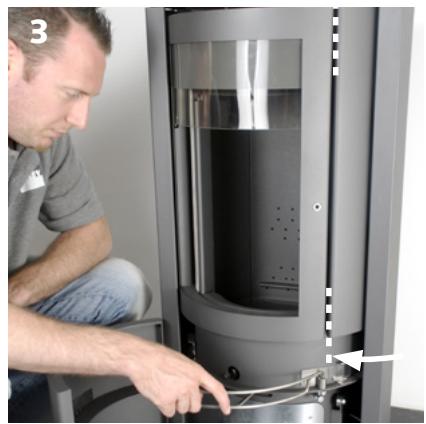

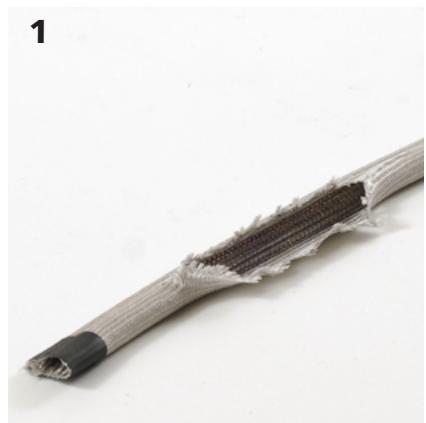

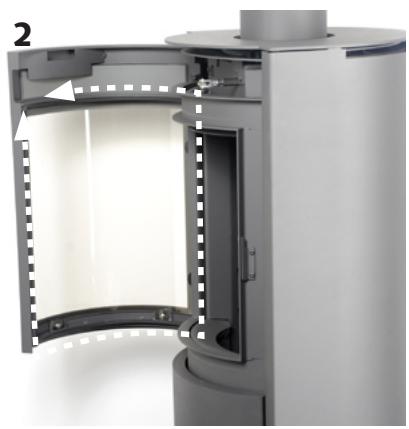

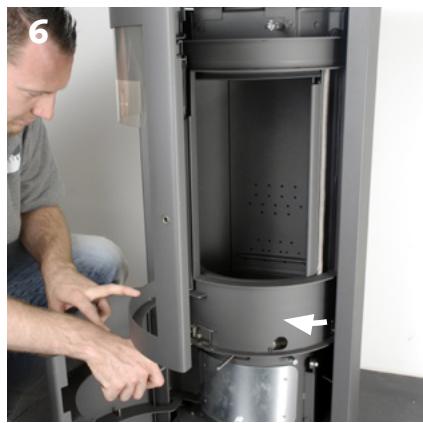

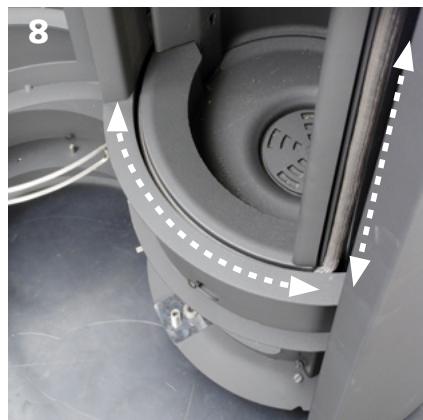

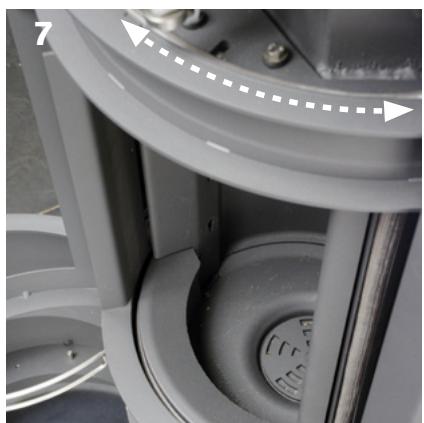

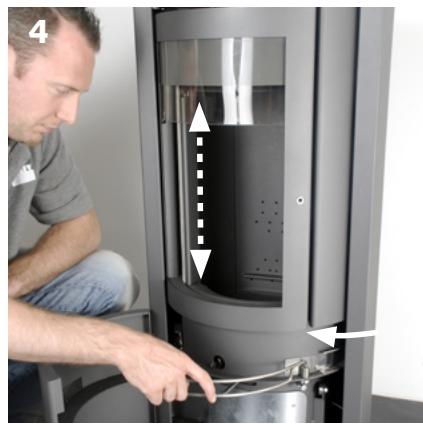

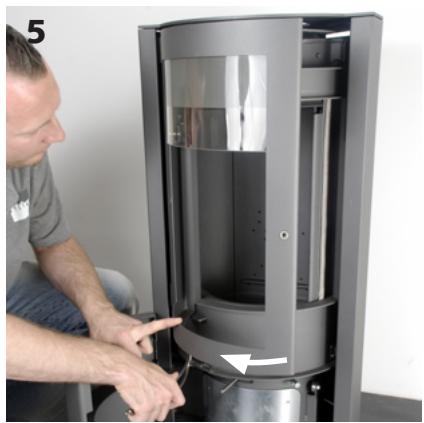

Vérification de l'etat des joints 26

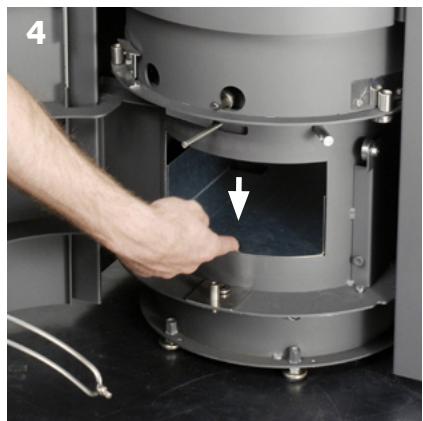

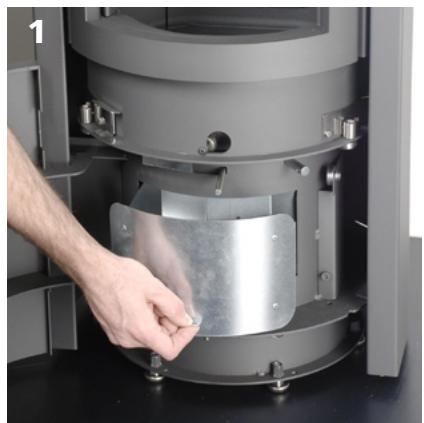

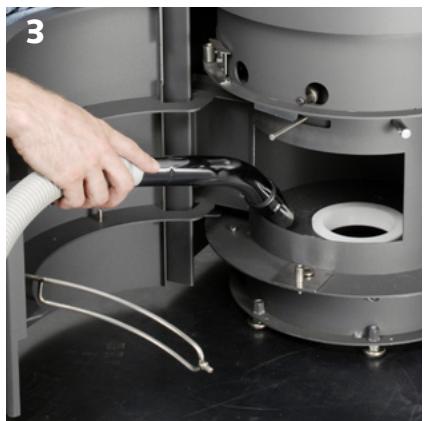

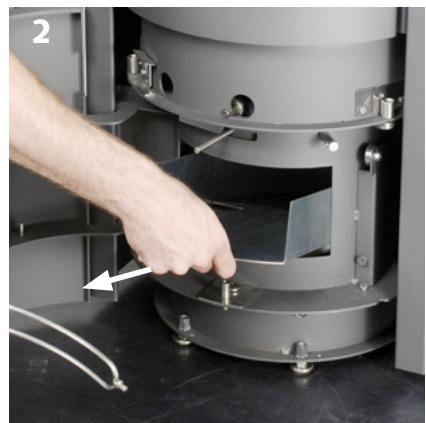

Nettoyage de l'espace sous le cendrier 27

Tableau des entretiens annuels 28

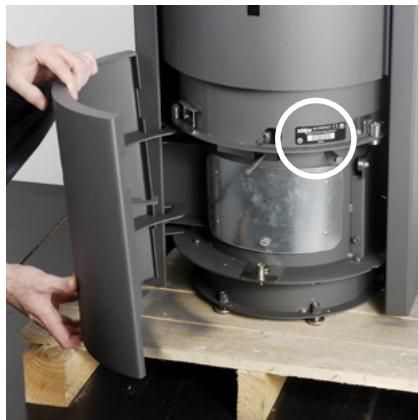

En cas de probleme... 29

LA GARANTIE STUV: UNE DÉMARCHE SIMPLE POUR PLUS DE TRANQUILITÉ 30

FORMULAIRE DE GARANTIE 31

DECLARATION DE CONFORMITE DE L'UE 33

CONTACTS 35

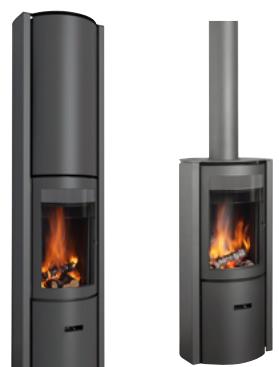

Normes, agréations et caractéristiques techniques

Les poèles Stúv 30-compact et Stúv 30-compact H (à fonctionnement intermittent) répondent aux exigences (rendement, émission de gaz, sécurité,...) des normes européennes EN.

Les données reprises ci-après sont fournies par un laboratoire/agréé.

Résultats des tests suivant les normes EN 13240: 2001 et 13240-A2: 2004 (poêles)

Les Stuv 30-compact sont couverts par le brevet n^ 1130323.

Stuv sa B-5170 Bois-de-Villers (Belgique)

10 QA101324005

EN 13240:2001/A2:2004

Poèle à bois Stúv 30-compact

Distance minimum de sécurité par rapport aux matériaux combustibles adjacents:

• à l'arrête: 10 cm

• sur les côtés: 10 cm

• en-dessous: 0 cm

Combustible commande: buches de bois exclusivement

Émission de CO: 0,09%

Température moyenne des fumées à la puissance nominale: 302^

Puissance calorifique nominale: 6 kW

Rendement: >80%

Émission de particules: 18 mg/Nm³

Lire la notice d'installation et le mode d'emploi!

Stuv sa

B-5170 Bois-de-Villers (Belgique)

10QA101324005

EN 13240:2001/A2:2004

Poèle à bois Stúv 30-compact H

Distance minimum de sécurité par rapport aux matériaux combustibles adjacents:

• à l'arrière: 10 cm

• sur les côtés: 10 cm

• en-dessous: 0 cm

Combustible commande: buches de bois exclusiveme

Émission de CO: 0,10%

Température moyenne des fumées à la puissance nominale: 185^

Puissance calorifique nominale: 7 kW

Rendement: >85%

Émission de particules: 19 mg/Nm³

Lire la notice d'installation et le mode d'emploi!

Autres caractéristiques techniques

Stúv 30-compact
Section minimum de l'alimentation en air de combustion depuis l'extérieur	100 cm2
Longueur maximum des bûches en position verticale	40 cm
Longueur maximum des bûches en positionizontale	25 cm
Masse de l'appareil	114 kg
Plage optimale de puissance d'utilisation en kW	3-9 kW
Plage de consommation de bois par heures conseillée (à 12 % d'humidité)	0,8-2,5 kg
Limite maximale de consommation de bois par heures (pour éviter la surchauffe de l'appareil)	3,3 kg/h

	porte vitrée	porte pleine	foyer ouvert
Tirage minimum pour l'obtention de la puissance calorifique nominale	12 Pa	12 Pa	7 Pa
Débit massique des fumées	4,9 g/s	4,6 g/s	33,6 g/s
Température moyenne des fumées à la puissance nominale	325°C	340°C	180°C

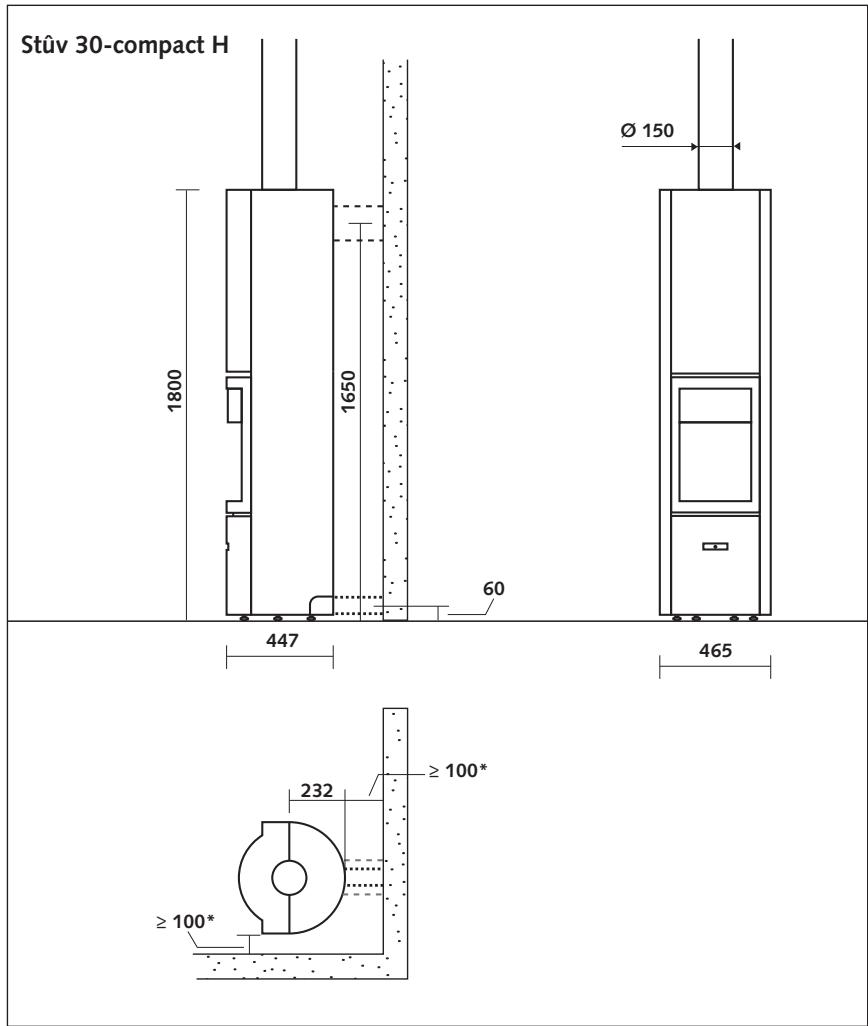

Stùv 30-compact H
Section minimum de l'alimentation en air de combustion depuis l'extérieur	100 cm2
Longueur maximum des bûches en position verticale	40 cm
Longueur maximum des bûches en position horizontale	25 cm
Masse de l'appareil	153 kg
Plage optimale de puissance d'utilisation en kW	3-9 kW
Plage de consommation de bois par heures conseillée (à 12 % d'humidité)	0,8-2,3 kg
Limite maximale de consommation de bois par heures (pour éviter la surchauffe de l'appareil)	3,2 kg/h

	porte vitrée	porte pleine	foyer ouvert
Tirage minimum pour l'obtention de la puissance calorifique nominale	12 Pa	12,3 Pa	9 Pa
Débit massique des fumées	5,1 g/s	5,1 g/s	33,6 g/s
Température moyenne des fumées à la puissance nominale	235°C	-	-

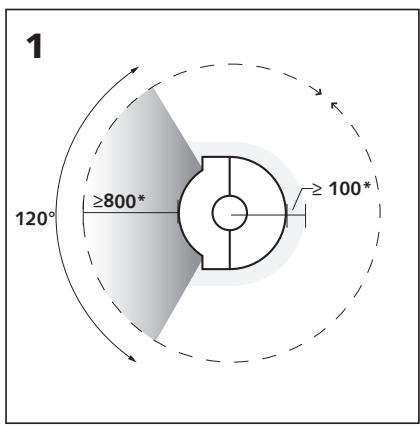

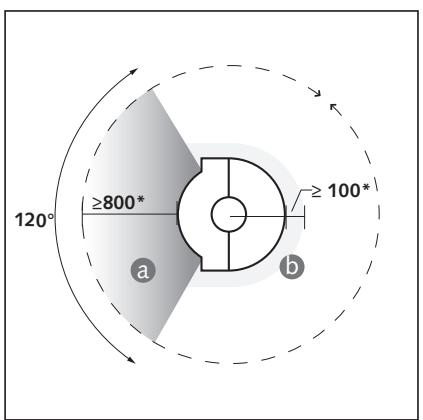

Le rayonnement de la vitre [schéma 1a] et le rayonnement des parois [schéma 1b] peut être important.

Quelque soit l'orientation du foyer rotatif, respectez les distances de sécurité par rapport aux matérielux combustibles.

• distances de sécurité par rapport aux matériaux combustibles.

Stuv 30-compact: 3 modes de fonctionnement

En porte vitrée, le foyer offre un excellent rendement et une grande visibilité des flumes.

En porte pleine, le foyer offre également un excellent rendement. Cette position est utilisée également lorsque le foyer est à l'arrêt ou en allure réduite.

Utiliser le foyer à feu ouvert pour recharger des buches, pour les barbecues ou pour sentir la chaleur des flammes.

Ca chauffe!

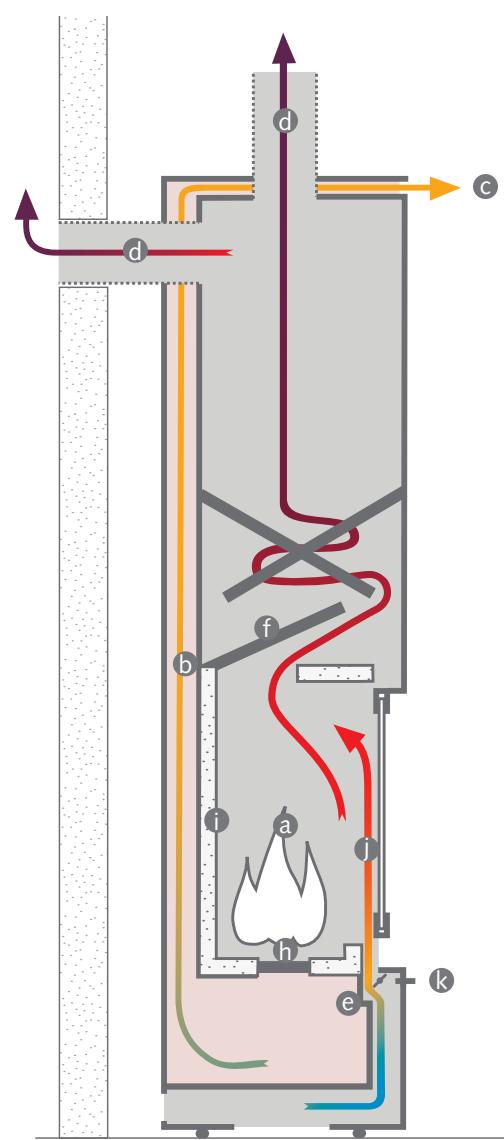

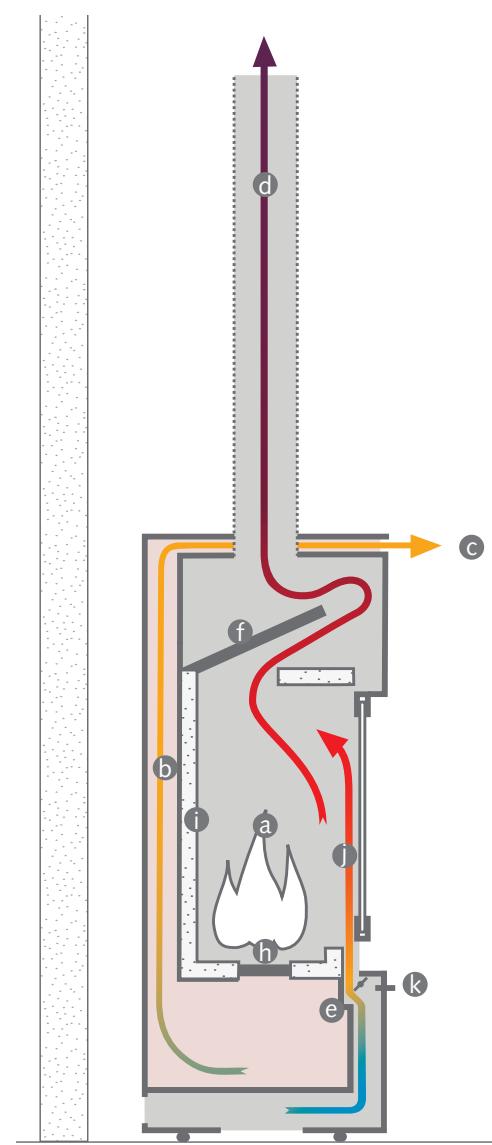

Quand le feu est en régime (c'est-à-dire que la phase d'allumage est terminée), le lit de braises est important et les buches produit de belles grandes flumes. La température dans la chambre de combustion [a] est très élevé et la chaleur se dissipe principalement de 2 FAQs:

• par rayonnement au travers de la vitre et des parois,
• par convection: l'air ambient circule dans la double paroi [b] autour de la chambre de combustion et se réchauffe avant de se repandre dans la piece [c].

Conserver la chaleur

Le conduit de cheminée [d] est rempli de gaz chauds beaucoup plus légers que l'air extérieur et qui ne demandent donc qu'à monter; on dit de la cheminée qu'elle «tire». La cheminée aspire ainsi littéralement les gaz contenus dans le foyer. Mais il faut éviter que les gaz et la chaleur qu'ils contiennent ne s'échépent trop facilement par la cheminée.

Deux disposits les freinent:

• d'abord, l'air nécessaire à la combustion ne peut pénétre dans le foyer que par un registre [e]
• c'est-à-dire une ouverture régiable – qui vous permet de doser la quantité nécessaire d'air pour obtenir l'allure désirée.
• ensuite, les gaz chauds ne peuvent pas s'engoufferr directement dans la cheminée: ils doivent contourner des déviateurs [f] qui constituent un second goulot d'étranglement.

Dans le 30-compact H, un récapucateur de chaleur supplémentaire dans lequel tournoit les fumées permet d'augmenter encore le rendement ....

Du fait de ces étranglements, la chaleur augmente dans le foyer: c'est aussi un des buts recherchés. En effet, plus la température est élevé, plus la combustion s'effectue complètement (meilleur rendement) et plus les rejets nocifs sont réduits.

A feu ouvert...

...Vous profiter du crépiturement des braises, de I'odeur du feu de bois, de la sensation agreable de chaleur due au rayonnement direct des flammes,... du feu primitif.
... Mais votre foyerchauffe moins bien et consommeplusdebois!

Beaucoup plus d'air s'engouffre dans la chambre de combustion [a]. Pour éviter alors que le feu ne refoule, le déviateur [f] est relevé. Les gaz (et la chaleur qu'ils contiennent), ne sont pas freinés, et s'échépent beaucoup plus vite dans la cheminée [d]. Dès lors, le rendement est moins élevé!

Votre Stuv 30-compact vous offrira un chauffage optimal et ecologique ainsi qu'un meilleur rendement en position «fermé». Nous recommendons donc ce mode d'utilisation et conseillons de réserver l'utilisation à feu ouvert à de courtes périodes (par exemple pour les barbecues).

Juste ce qu'il faut, la où il faut!

L'air nécessaire à la combustion est réduit au strict nécessaire et se répartit, quand le foyer est en régime, comme suit:

• une petite partie active la base des flammes [h],

• une autre partie pénétre dans la chambre de combustion par de petits trouss menagés [i] à l'arrière de la chambre et enflammé les gaz imbrûlés dans la partie supérieure du foyer; c'est la post-combustion,

• une dernière partie enfin balaie la vitre [j] pour éviter que les fumées ne viennent s'y condenser. Ensuite, cet air participe aussi à la postcombustion.

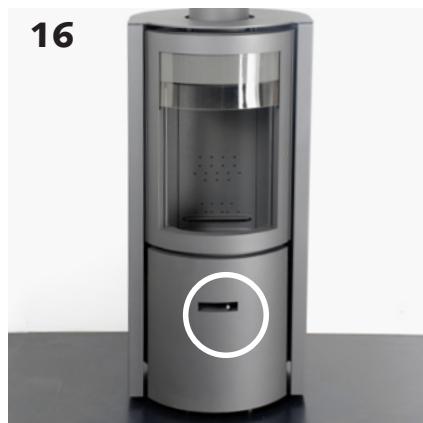

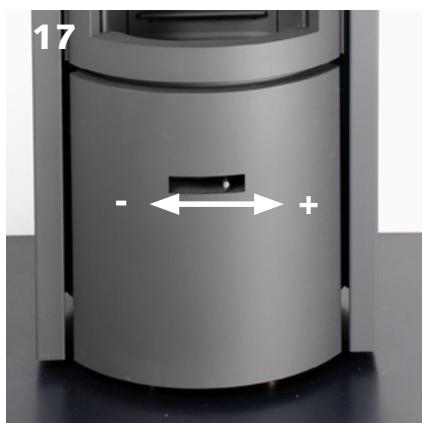

Vous déterminez l'allure du foyer en réglant le début d'air de combustion au moyen de la commande du registre [k]. Celui-ci a été créé pour répartir, d'une seule action, les flux de manière optimale, qu'elle que soit l'allure可以选择.

Stuv 30-compact

zone de combustion

zone de convection

Stuv 30-compact H

zone de combustion

zone de convection

Quel bois désir?

Les différentes essences de bois ont des pouvoirs calorifiques différents et elles ne brulent pas toutes de la même façon. D'une manière générale, donnez votre préférence aux bois durs comme le chêne, le hêtre, le frête, le charme, les fruitiers: ils produit de belles flammes et beaucoup de braises qui restent longtemps incandescentes.

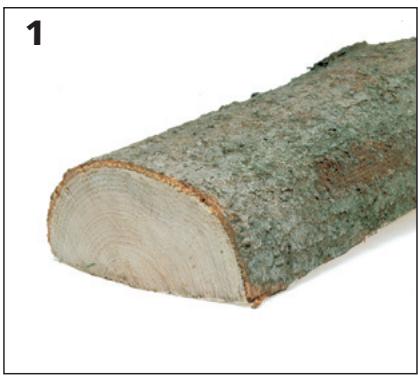

Le hêtre [photo 1], le frène

Des bois de chauffage à recommander: ils sèchent vite et on en trouve facilement. Ils doivent être stockés sous abri immédiatement après avoir été débités et refendus, sinon ils poursissent très vite et perdent leur pouvoir calorifique. Ils sont faciles à allumer, offrent des deux dynamiques et des flammes très lumineuses.

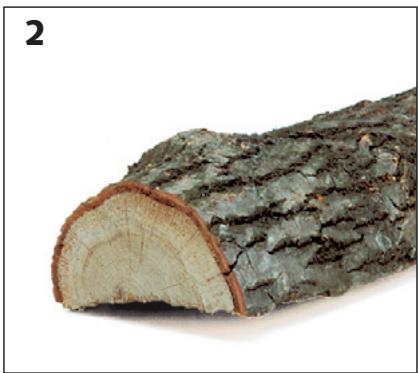

Le chêne [photo 2]

C'est un excellent combustible, mais il doit - contrairement aux autres bois - rester non couvert pendant 2 ans pour que la pluie le débarrassé des tanins qu'il contient. Ensuite, on l'entreposera sous abri encore 1 an ou 2 avant de le brûler. Dans les petites branches, la proportion d'aubier (qui brûle trop vite) est importante. Il brûle lentement, offre un feu calme et donne de belles braises. Idéal pour faire un barbecue et pour un feu à allure réduite.

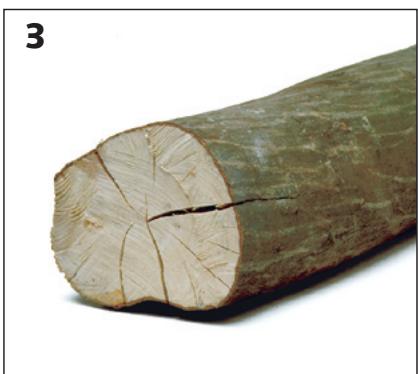

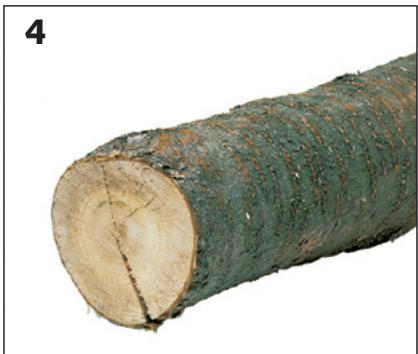

Le charme [photo 3], le merisier [photo 4], les fruitiers

Excellents combustibles, mais rares.
Ce sont des bois durs. Ils offrent de belles flames, harmonieuses, calmes, et doivent de belles braises. Idéal pour faire un barbecue ou pour un feu calme.

Le boureau [photo 5], le tilleul, le marronnier, le peuplier, le robinier, l'acacia

Ce sont des feuillus à bois tendre.
Ils offrent de belles flames
harmonieuses mais vives, et peu de braises.
Ils brulent vite: on les utilisera pour lancer (ou relancer le feu).
Attention: Le peupleier provoque des cendres abondantes et volatiles.
Le robinier et l'acacia provoquent des projections de braises importantes.

Les résineux

Ils dégagent beaucoup de chaleur, mais ils se consument rapidement; ils projettent des braises et les résines qu'ils contiennent encrassent les cheminées. À éviter.

A proscire

Les foyers Stuv sont conçus pour un usage domestique, enaucun cas pour incinerer des déchets, quels qu'ils soient. Brulez exclusivement desbuches de bois;ne brulez pas de charbon,d'aggloméré,de bois vernis ou traité chimiquement ou aucun autre combustible non recommendé (aucun combustibles liquides). Ces matériaux produit une chaleur trop intense qui peut degrader votre foyer (entre autres la vitre qui prend un aspect laiteux) et l'encrasser. Ils dégagent des émanations toxiques et polluantes.

Du bois bien sec!

Quel que soit le bois choisi, il doit être bien sec. Le bois humide chauffe infiniment moins: une grande partie de l'énergie n'est utilisée que pour évaporer l'eau qu'il contient. L'aubier -c'est ainsi qu'on appelle le bois jeune immédiatement sous l'écorce- peut containir jusqu'à 75% d'eau. De plus, le bois mouillé dégage beaucoup de fumée et peu de flammes et il provoque l'encrassement du foyer, de sa vitre et de la cheminée.

Pour éviter toute perte d'énergie et une combustion au ralenti, Stúv recommende fortement de brûler du bois à moins de 20% d'humidité (voir schéma ci-dessous).

Le séchage du bois

Pour favoriser le séchage, il est important que les gros rondins soient fendus.

Le bois sera couvert ou abrité de la pluie, mais bien ventilé. En général, il faut compter deux années de séchage. Avec l'expérience, vous apprécierez le séchage en soupesant les buches: plus elles sont sèches, plus elles sont légères et plus elles produit un son clair quand on les cogne l'une contre l'autre.

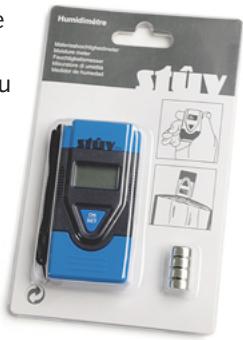

Testeur d'humidité

Ce petit accessoire, disponible chez voitre revendeur Stuv, permet de controller la qualite du bois et son taux d'humidite avec précision.

Avant de proceder à la mesure du taux d'humidité, il est nécessaire de fendre la bùche. Prenez la mesure sur la face fraîchement fendue. Pour les humidimétres à électrodes, celles-ci doivent être

enfoncées dans le bois de manière perpendicular au fil du bois.

Si la bùche est trop humide...

Ci-dessous un tableau indiquant le pouvoir calorifique (PCI) d'une bùche d'un kg en fonction de son taux d'humidité.

Taux d'humidité	PCI
10%	16393
15%	15344
20%	14296
25%	13248
30%	12199
35%	11151

Ce tableau permet par exemple d'observer qu'en brûlant des bùches à 30% d'humidité plutôt que des bùches à 10%, il y a une perte de 25% d'énergie, ce qui revient à perdre l'énergie d'une bùche sur 4!

une partie de l'énergie est perdue à évaporer l'eau

le dégagement de chaleur est moindre

la température dans le foyer n'est pas assez elevée

le feu est moins actif

la combustion est incomplète (une partie de l'énergie part en fumée)

le conduit et les différents mécanismes s'encrassent

Le cercle vicieux ci-dessus illustré les conséquences négatives d'un foyer alimenté par du bois trop humide. En brûlant desbuches à 30% d'humiditéplôtotque desbuchesà 10% ,ily a une perte de 25% d'énergie au niveau de la buche, et une perte de 25% supplémentairedue au mauvais fonctionnement du foyer.

Recommendations

Important!

L'installation de ce foyer aura eté réalisée suivant les régles de l'art et les prescriptions locales ou nationales. Un professionnel qualifié se sera assuret notamment que les caractéristiques du conduit de fumées et son environnement convennant pour le foyer installé.

Lire attentivement ce mode d'emploi et respecter les consignes d'entretien.

Nous renvoyer le bon de garantie (qui se trouve à la fin de ce document), dûment complété.

Utilisation

Les foyers de la gamme Stuv 30 sont concus pour un fonctionnement à portefermée.

Le foyer doit être utilisé conformément aux réglementations locales et nationales et aux normes européennes. Certaines autorités imposent ou restreignent les conditions d'utilisation, suivant le combustible utilisé. En tener compte!

Certaines parties du foyer – la vente et les parois extérieures – peuvent être très chaudes même en usage normal (puissance nominale) et le rayonnement de la vente peut être important.

Afin de prévenir toute déterioration ou risque d'incendie, quand l'appareil fonctionne, éloigner tout objet sensible à la chaleur de la zone de rayonnement [schéma 1]. Soyez particulièrement vigilant quand vous quitterz la piece.

Ne pas laisser des enfants en bas âge sans surveillance dans la pierce ou le foyer est installé.

Veiller à ce que les entrées et sorties d'air soient toujours libres.

Réparation / Entretien

Toute modification apportée à l'appareil peut creer un danger et vous privera du bénéfice de la garantie. En cas de réparation, n'utiliser que des pieces de rechange Stuv.

En cas de feu de cheminée

Dans un premier temps, surtout ne pas ouvrir la porte du foyer.

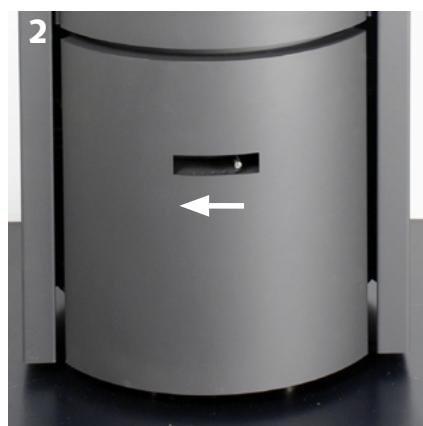

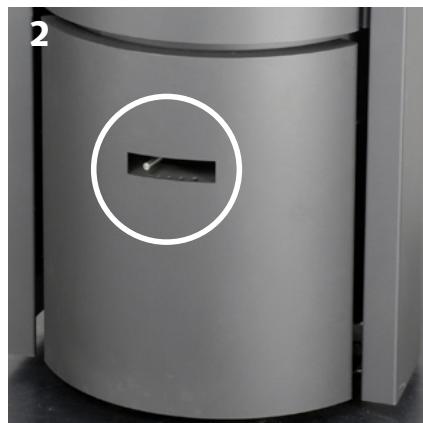

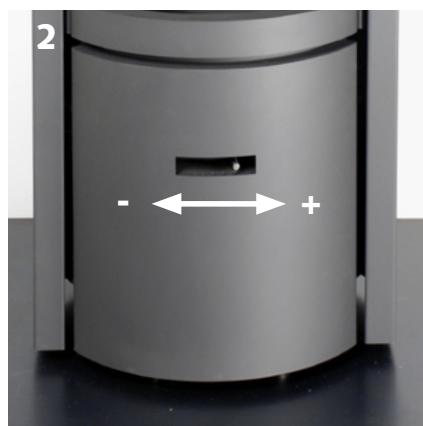

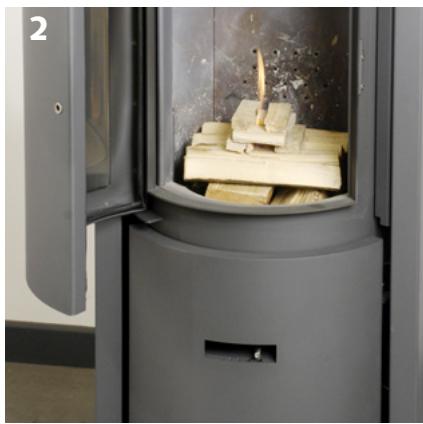

Fermer complètement le registre d'air [photo 2].

Appeler les pompiers.

Après quelques minutes, si le feu ne s'est pas calmé, utiliser un extincteur à poudre, de la soude ou du sable (surtout pas d'eau).

Suite à un feu de cheminée, ventiler la piece dans laquelle se trouve le foyer.

Faire nettoyer et inspecter la cheminée par un professionnel. La faire réparer si nécessaire.

Prévenir les risques d'explosion

Un tirage trop faible augmente le risque d'explosion. Cette faiblesse peut etre provoquee par une mauvaise cheminée, une météo defavorable, un autre système de ventilation en marche créé an contre-tirage,...

• Ne jamais fermer brusquement le registre quand le feu est rempli de grandes flumes
• Ne pas fermer le registre après avoir mis un gros bloc de bois sur un lit de braises moribondes.
  -Après une période d'utilisation au ralenti (passage de nuit) doit suivre une bonne flambee (1/2 à 3/4h) pour eliminer les eventuels accumulations de matieres combustibles.

Précautions à la première utilisation

Avant d'allumer le premier feu dans le nouveau foyer, s'assurer qu'aucun objet (bombe de peinture, tube de graisse, outil,...) n'est resté dans la chambre de combustion ou dans les chicanes.

La peinture n'est pas cuite au four; elle est relativement fragile mais elle durcira lors des premières chauffes; par conséquent, manipuler l'appareil avec précaution.

Lors des premiers feu, certains dégagements de fumées et d'odeurs se produit. Ils proviennent de la peinture, de l'huile de protection des tôles et du séchage des briques. Nous vous conseillons de faire un premier feu bien vigoureux, fenêtres ouvertes, pendant quelques heures. La peinture durcira et les odeurs disparaîtrent.

La peinture de certaines pièces situées à l'intérieur de la chambre de combustion, sera replacée par une couche de carbone.

Manipulations de base

Déverrouillage et ouverture des portes

Utiliser la main froide comme clé de verrou pour ouvrir et fermer les portes. Toujours verrouiller les portes avant d'effectuer une rotation de tambour [photos 1 et 2].

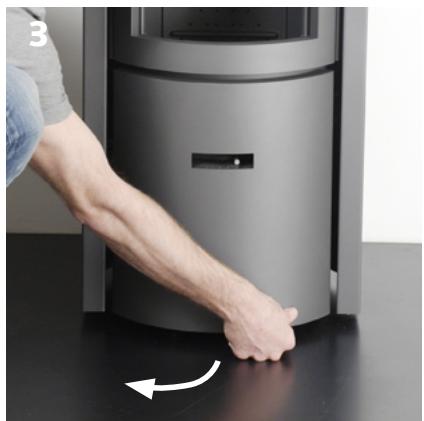

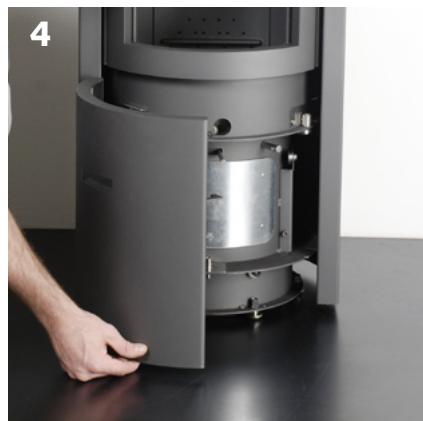

Ouverture du portillon cendrier

Glisser la main en dessous du bord inférieur droit du portillon et le tirer vers soi [photos 3 et 4].

Manipulations de base (suite)

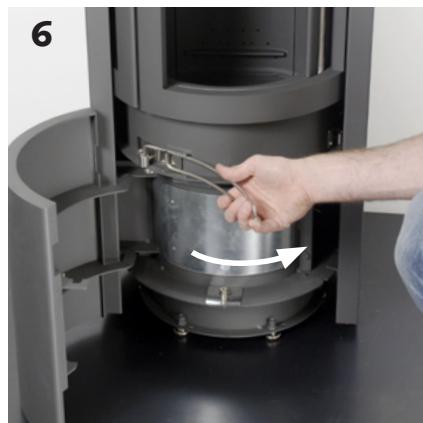

Rotation du tambour

• Ouvrir le portillon du cendrier.
• Introduire l'embout de la main froide dans le cylindre situé à gauche [photo 5].
• Exercer une poussaee vers le centre du foyer (effet de levier) pour débloquer le verroux du tambour [photo 5].
  Tirer vers la droite jusqu'à la prochaine butée [photos 6].
  Prendre soit d'effectuer toujours les rotations de gauche à droite.
• Refermer le portillon du cendrier.

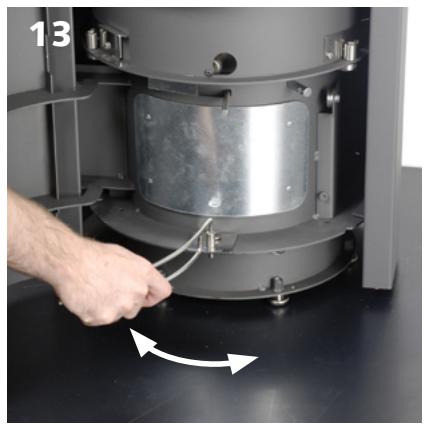

Manipulation de la commande de décendrage

• Ouvrir le portillon du cendrier
• Introduire de manière latérale l'embout de la main froide dans la commande située à droite [photo 7].

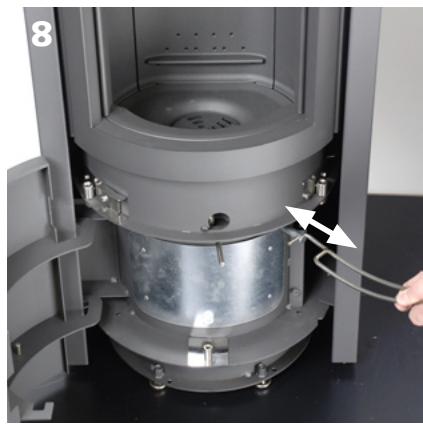

• Agiter la commande d'avant en arrrière [photo 8] pour évacuer les cendres vers le cendrier.

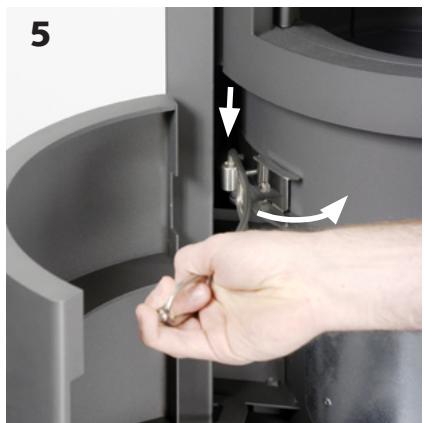

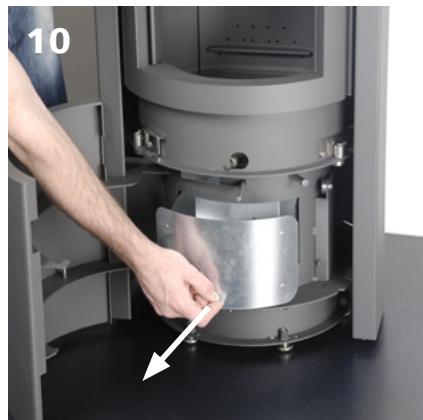

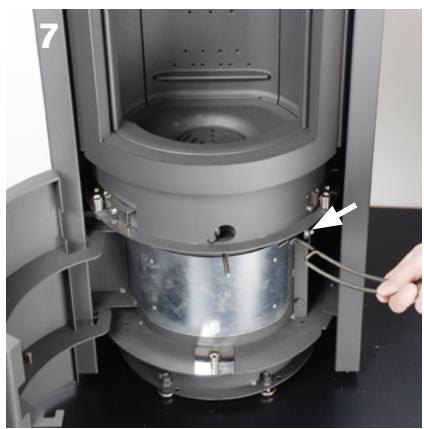

Ouverture du cendrier

• Ouvrir le portillon du cendrier.

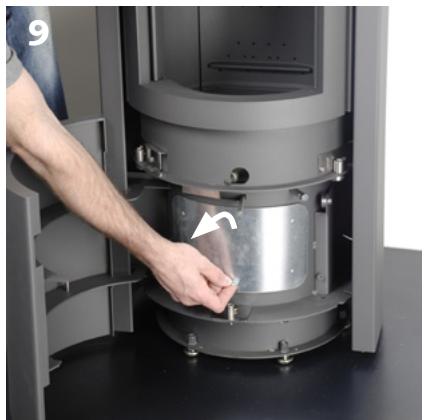

• Tirer la poignée du cendrier vers le haut pour débloquer le cendrier [photo 9] et puis tirer vers vous. [photo 10].

Lors de la remise en place du cendrier, bien vérifier qu'il se bloque.

Manipulations de base (suite)

Rotation du foyer (uniquement si le conduit de fumées est raccordé vers le haut)

• Ouvrir le portillon du cendrier.
• Insérer l'embout de la main froide dans le cylindre de positionnement du foyer [photos 11 et 12].
  -La tirer vers soi et orienter le foyer vers la gauche ou vers la droite. Verrouiller le foyer dans la position souhaiette; des encoches de verouillages sont prevues a cet effet tous les 15^ [photo 13]. Refermer le portillon cendrier.

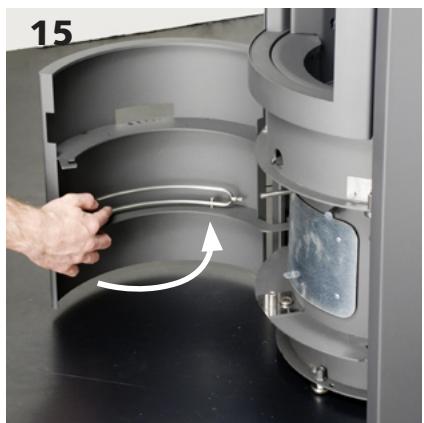

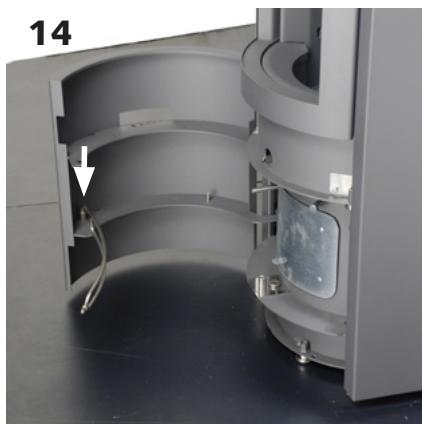

Rangement de la main froide

• Ouvrir le portillon du cendrier.
• Insérer l'embout de la main froide dans le cylindre prévu à cet effet [photo 14].
• Repousser la main froide à l'intérieur du portillon et fermer celui-ci [photo 15].

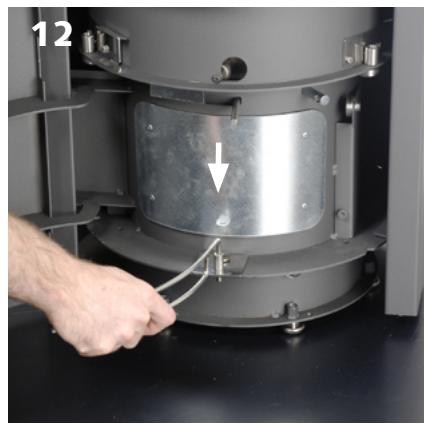

Manipulation du registre

Glisser la commande du registre vers la gauche pour fermer le registre et glisser vers la droite pour l'ouvrir [photos 16 et 17].

Avant d'allumer

Après une période d'inutilisation, vérifier qu'il n'y a pas d'obstruction de l'appareil, de ses conduits ou des entrées et sorties d'air, ni de blocages mécaniques.

Votre Stuv a besoin d'air

Votre Stuv a besoin d'air pour la combustion. Idealement, votre installerateur aura raccordé votre foyer au moyen d'un conduit pour qu'il préféve directement à l'extérieur l'air nécessaire à la combustion.

Si un clapet feu ouvert a eté prévu, ouvrir cette arrivée d'air extérieur (complètement pour faire fonctionner le foyer à feu ouvert ou partiellement - ± 20% - pour un fonctionnement à foyer fermé).

Si ce raccordement direct n'a pas eté réalisé, prévoyez une arrivée d'air extérieur suffisante (diamètre 120 mm ou 100~cm^2 ). Cette adduction d'air doit respecter toutes les réglementations locales ou nationales en vigueur.

Maintenez toujours cette entrée d'air bien dégagée.

Si d'autres apparueils consommateurs d'air sont installés dans le même local (extracteur d'air, hotte de cuisine, système d'air conditionné,...), sachez que le fonctionnement de votre foyer peut être perturbé (risque de refoulement). Prévoyez par conséquent des entrées d'air supplémentaires dans le local en fonction de leur consommation.

Principe

Il faut lancer le feu assez vivement pour échauffer le foyer, favoriser un bon tirage.

Lors de l'allumage du foyer, le conduit de cheminée est rempli d'air froid (plus lourd que la fumée).

Si le lancement du feu n'est pas assez vigoureux, les fumées n'arriveront pas à soulever ce bouchon et le foyer refoulera.

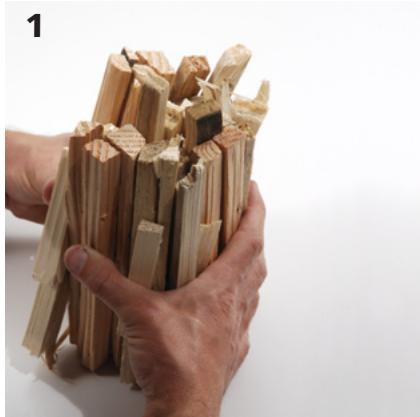

Ne soyez donc pas avare de petit bois! [photo 1]

Le feu inversé! [photo 2]

Pour l'allumage, Stuv vous commande la technique du feu inversé qui permet un allumage plus ecologique et qui garantit une meilleure combustion par la suite.

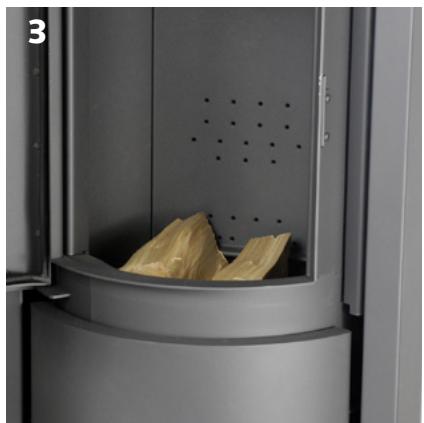

Cette technique consiste a placer un lit de buches dans le fond du foyer et d'allumer le feu sur ces buches.

Les avantages:

• En plaçant les bùches au dessous,
  vous diminuées considérablement
  la production de fumées lors de
  l'allumage tout en augmentant petit à petit la température.
• Une fois que les bùches du dessous prènnant feu, les gaz qui s'en échépent doivent passer par la flamme. Dès lors, ces gaz montent en température et sont presque entièrement brûlés. Donc moins de CO et de particules fines!
  -Ainsi, you ne devez plus attendre que le bois d'allumage soit bien enflammé pour placer les buches, et plus de risque que celles-ci ne s'ecroulent pendant la combustion.
• De plus, vous augmentez le rendissement du foyer par uneCombustion plus complete.

Allumer le feu

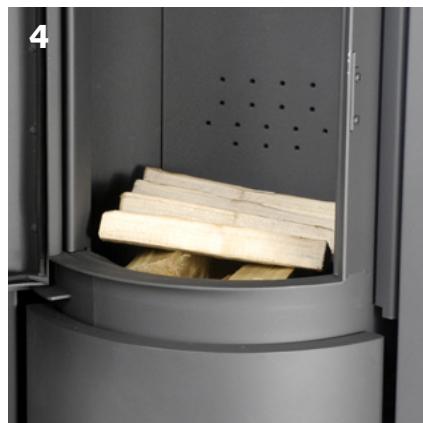

• Placer sur la sole (le fond) du foyer quelques bùches de maximum 10 cm de diamètre [photo 3]. Puis une deuxieme couche de bùchettes sans écorce disposées perpendicular [photo 4].

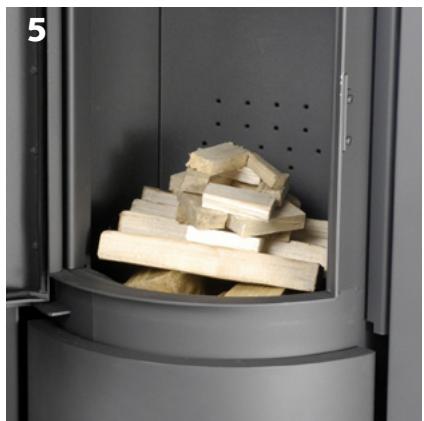

• Couvrir de petit bois d'allumage (environ 1 kg) [photo 5].
• Insérer dans le petit bois un allume feu de qualité ecologique [photo 6].

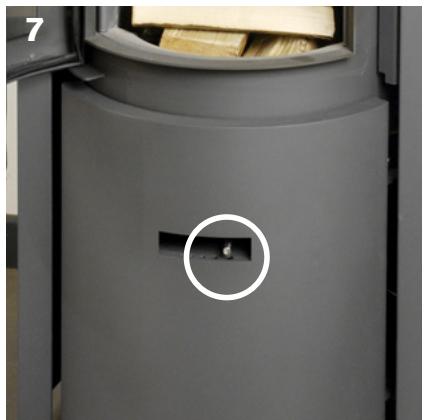

• Ouvrir le registre d'air au maximum [photo 7].
• Allumer.
  Laisser la porte pleine entrouverte [photo 8]. Cette légere ouverture permet une alimentation directe du feu en air sans passer par le circuit normal (registre) tout en evitant d'amener trop d'air à rechauffer d'un coup, comme c'est le cas si le foyer est totalement ouvert.
• Quand les bùches sont enflammées, procéder à une charge normale. Fermer la porte. Régler le registre sur feu vif (registre à droite). Àpres 3/4 d'heure à une heures, sélectionner l'allure désirée à l'aide du registre d'admission d'air.

Remarques

• Dans certaines circonstances
  atmosphériques (si la température
  extérieure est supérieure à celle de
  l'intérieur), la cheminée refoule.
  wCharger alors plus de petit bois
  pour bien échauffer le conduit
  de cheminée et rétabir le tirage.
  Dans certain cas, l'on pourra même
  ajouter quelques feuilles de papier
  journal chiffonnées par dessus
  afin de provoquer cette hausse de
  température.
• En dessous d'une certaine allure, la combustion n'est pas optimale, les rejets sont plus importants, la vitre se salit rapidement et, dans certains cas, le feu risque de s'eteindre.

Entretenir le feu

Deux éléments déterminent l'allure du feu: la quantité de bois enfournée et la quantité d'air de combustion.

Faire des charges normales [voir consommation de bois par heures, page 4].Après quelques temps,vous trouverez vous-meme le réglage idéal en fonction des caractéristiques de la cheminée, du local à chauffer et en fonction de vos goûts personnels.

Le poids de bois est un élément déterminant mais la taille des buches en est un autre: 2 petites buches brûléront plus vite qu'une.Large de poids équivalent,car la surface du bois exposée à la flamme est plus importante.

Le réglage de la combustion

Le registre de votre Stúv 30-compact
vous permet de règler la quantité d'air
qui alimentée la combustion.

Quand et comment recharger le foyer?

Avant de recharger, entrouvez la portede quelques cm pendant quelquessecondes pour laisser le temps auxfumées de s'évacuer, avant d'ouvrircompétement.

Le meilleur moment pour recharger est celui ou les bùches ne produit plus que de petites flames peu lumineuses et reposent sur un lit de braises important.

En effet, pour que les nouvelles bùches s'embrasent, il faut qu'elles soient réchauffées jusqu'à atteindre leur température d'inflammation; c'est la chaleur dégagée par le lit de braises qui réchauffe la nouvelle charge; si vous rechargez tardivement, le lit de braise sera incapable de réchauffer rapidement une charge complète; il faudra alors procéder à une charge partielle.

Une charge importante sur un lit de braise moribond provoque:

• le salissement de la vitre, du foyer et du conduit de fumée,
• une pollution accrue.

Après le rechargement, il est recommandé d'ouvrir le registre, à l'aide de la main froide, pendant quelques minutes.

Remarques

Pour éviter une surchauffe de l'appareil, ne pas dépasser la consommation hora maximale de bois [voir pages 4].

Évitez qu'une bùche ne se consume appuyée contre la vitre: cela pourrait laisser une tache laiteuse.

Fonctionnement à feu ouvert

Attention

On obtient le fonctionnement avec le meilleur rendement quand le poète est fermé.

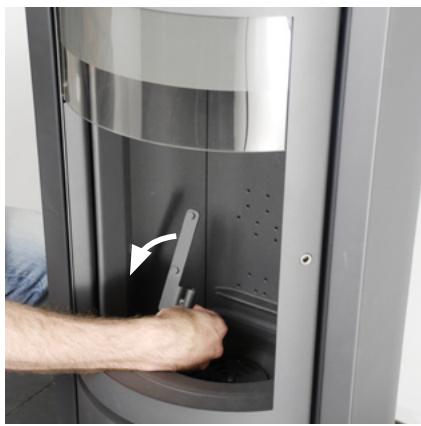

Éviter le mode de fonctionnement à feu ouvert sans surveillance. Attention aux projections de braises: éviter en tous cas les résineux, l'acacia et le robinier.

Arrivée d'air

Votre Stuv consomme plus d'air en mode feu ouvert. Ouvrir l'arrivée d'air extérieur complètement si une arrivée d'air a eté prévue.

Fermer le registre dés que vous passez en mode feu ouvert [photo 2].

Installation et utilisation du grill

Le grill Stûv est un accessoire en option qui offre un mode de cuisson tout à fait différent : les alimentés sont exposés devant les flammes au lieu d'être disposés au-dessus des braises.

Inutile d'attendre de n'avoir plus que des braises : il suffit de repousser les braises et les buches enflammées vers le fond du foyer.

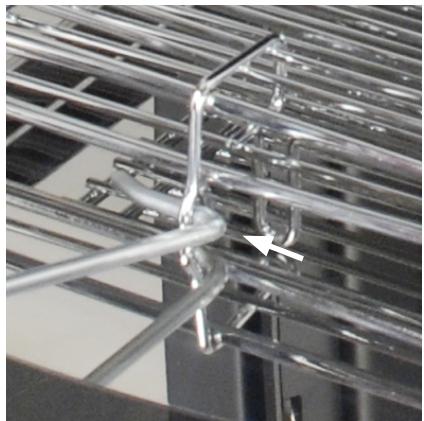

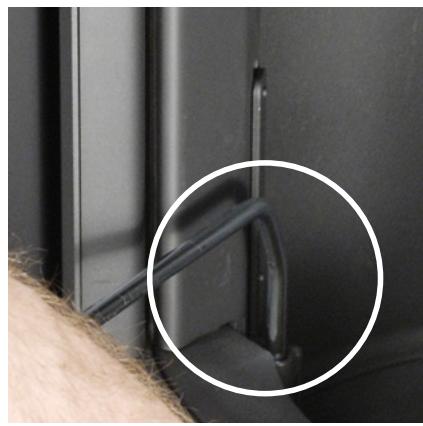

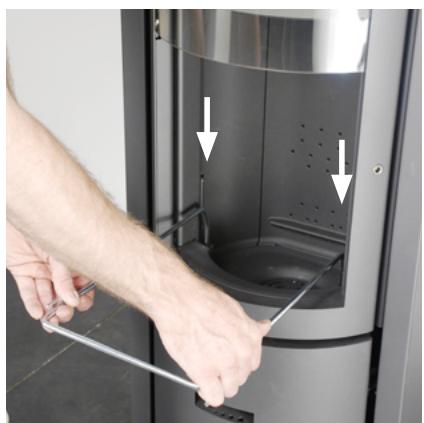

Remarques:

La nourriture est pincée entre les 2 grilles. Le grill peut accueillir jusqu'à 2,5cm d'épaissur de nourriture.

La cuisson s'effectue par rayonnement! Veiller à ce qu'aucune flamme ne leche les alimentes.

Lors de l'utilisation du grill, certaines parties peuvent etre tres chaudes. Soyez prudent.

La l'éche-frites peut aller au lave-vaisselle (pas les grilles, pas le support de grille, pas la main froide).

Eteindre le feu

• Ne plus charger.

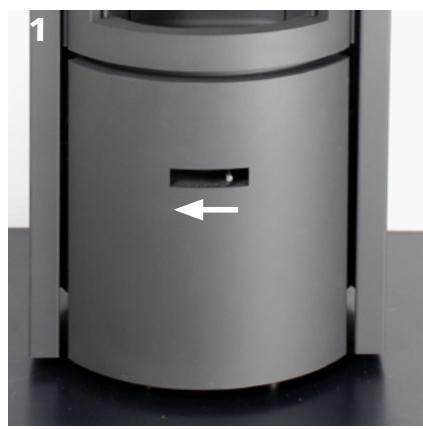

• Réduire le registre d'arrivée d'air [photo 1].
• S'assurer que le foyer est bien fermé.
  Laisser mournir le feu.

Quand le feu est eteint

• Fermer le registre ainsi que l'arrivée d'air extérieur. Vous évitez ainsi de refroidir votre maison.
• Positionnéz le foyer en porte pleine.
  Vous éviterez le dépôt de poussière et le blanchiment de la yourselves.

Réglage de la combustion

Réglage de base

Glisser la commande du registre vers la gauche pour fermer le registre et diminuer ainsi l'arrivée d'air de combustion. Glisser vers la droite pour l'effet inverse [photos 1 et 2].

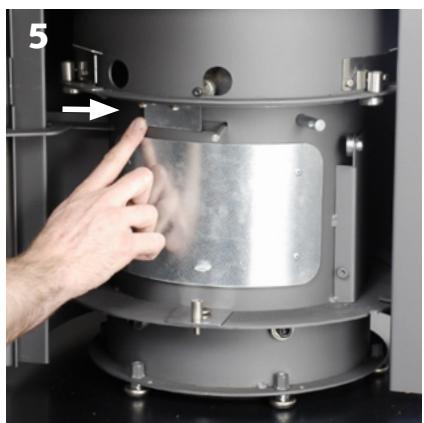

Réglage fin

Si le tirage est un peu trop faible au ralenti, vous pouvez y remedier en augmentant la température des gaz de combustion.

1) Précaution préliminaire: régler la position de la butée minimum du registre.

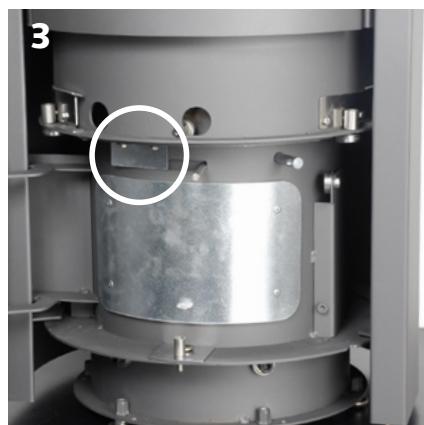

• Ouvrir le portillon du cendrier et repérer la butée en haut à gauche [photo 3]
• Déserrer les 2 vis (M5 tête hexagonale à l'aide de la cléf de 8) [photo 4]

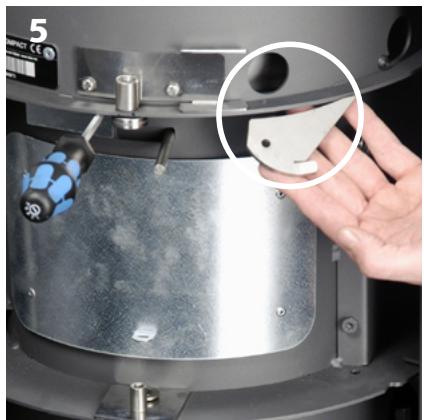

  Glisser la butée légèrement vers la droite [photo 5] puis fixer la butée en revissant.

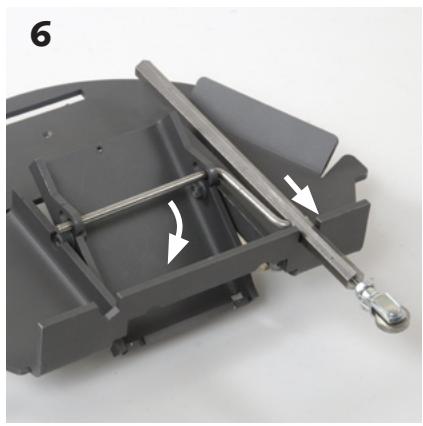

2) Régler la chape [photo 6]:

Ce dispositif actionne le deviateur articulé.

Lors de l'ouverture de la porte celui-ci s'ouvre complètement pour permettre l'évacuation rapide des gaz de combustion et éviter le refoulement [photo 6].

Quand vous refermez la porte, le déviateur reprend sa position normale Dans cette position, il empêche les gaz de s'échapper trop facilement par la cheminée [photo 7].

Le réglage que vous allez effectuer positionné le déviateur pour qu'il freine moins l'échépendement des gaz, ce qui amélioreré la tirage.

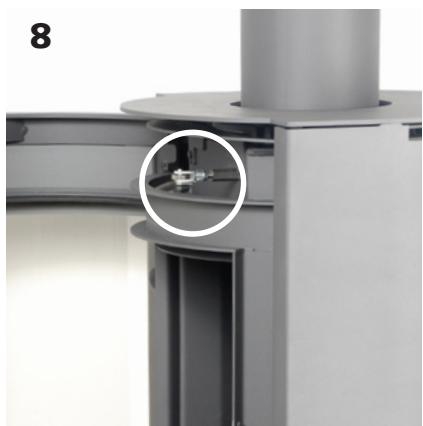

• Ouvrir la porte vitrée et repérer la chape en haut à droite du foyer [photo 8].

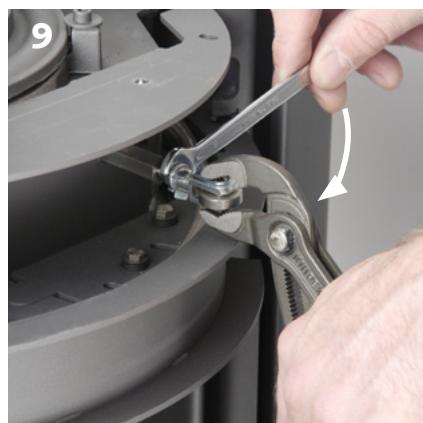

• Déserrer le contre-écrou (avec une clef plate de 10) en maintainant la chape avec une pince [photo 9].
  -Tourner la chape par demi-tour [photo 10].En vissant dans le sens horologique vous augmentez le tirage et inversement dans le sens anti-horloger
• Reserrer le contre-écrou.

3) Si ce n'est pas suffisant,

• Demonter le déviateur de fumée comme indiquedans le chapitre ramonage (page 23).

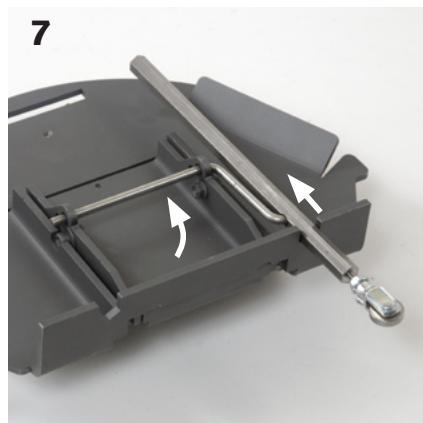

• Une fois le déviateur de fumées extrait du foyer, déplacer l'axe de transmission (tige d'accier) et repasser-le dans les 2 trous voisins.
• Remonter le déviateur de fumée comme indiquedans le chapitre ramonage.

Entretien régulier

Attention

Avant de procéder à l'entretien, attendre le refroidissement complet.

Entretien des parties métalliques

Nettoyer avec un chiffon sec.

Remarque

Une bombe de peinture fournie avec l'appareil permet d'effectuer des retouches si nécessaire. Pour ce faire, amorcer sur une surface de test pour éviter de pulvériser du solvant sur l'ancienne peinture. La surface à repeindre doit être dégraissée, lisse, propre et sèche. Se référer également à la notice d'utilisation de la bombe de peinture.

Entretien des vitres

L'usage de produits décapants pour four provoque une destruction rapide des joints. Pour nettoyer la face interieure de la vitre, utiliser les produits d'entretien prévus pour les vitres ordinaires.

Bien secher la vitre car les résidus graisseux fixent les fumées.

En cas de fortes salissures, Stuv propose un produit adaptable. Demander conseil à votre revendeur.

Décendrage

Laisser au fond du foyer un lit de cendres qui favorise la combustion et contient encore du combustible.

Il faut decendrer quand il y a un risque d'obstruer l'alimentation du feu en air frais.

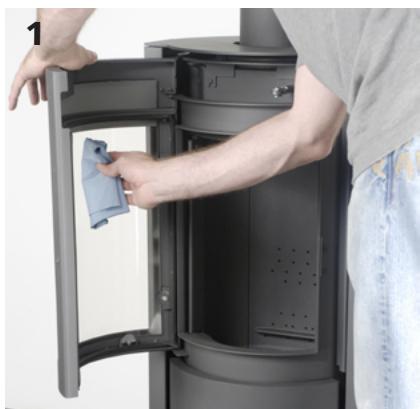

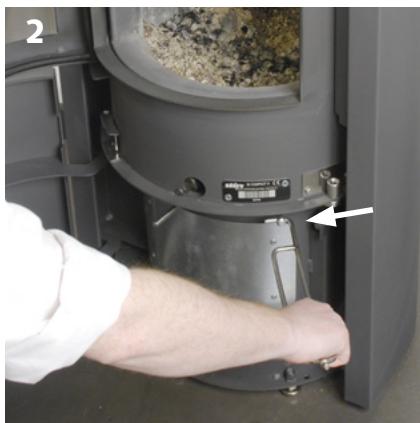

Petit entretien du conduit de cheminée

Stuvi preconise l'usage d'une dose de fulgurant (produit decomposant les suies), environ toutes les 15 utilisations, surtout si vous ne brulez pas du bois très sec. Se reférer au mode d'emploi du produit pour son utilisation. Utiliser un produit compatible avec le type de conduit de cheminée.

Entretien annuel

Attention!

Avant de procéder à l'entretien, attendre le refroidissement complet.

Ne pas oublier, une fois par an de:

-ramonervotrecheminée,
- nettoyer entre la partie fixe du foyer et le tambour,
- vérifier l'etat des joints,
- nettoyer l'espace sous le cendrier

Ramonage

Effectuer le ramonage au moins une fois par an conformément aux règlements locaux et nationaux en vigueur.

Transmettre cette notice au ramoneur.

Avant d'effectuer le ramonage proprement dit, Stuv préconise l'usage d'une dose de fulgurant (voir «Petit entretien du conduit de cheminée», au chapitre précédent).

Se référer au mode d'emploi du produit pour son utilisation. Utiliser un produit compatible avec le type de conduit de cheminée.

Ramonage (suite)

Quelle que soit la méthode de ramonage, il y a lieu de démonter les éléments déviateurs de fumées.

Avant cela il faut :

• Mettre le foyer en porte pleine [photo 1]
• Fermer le registre en le glissant complètement vers la gauche [photo 2].

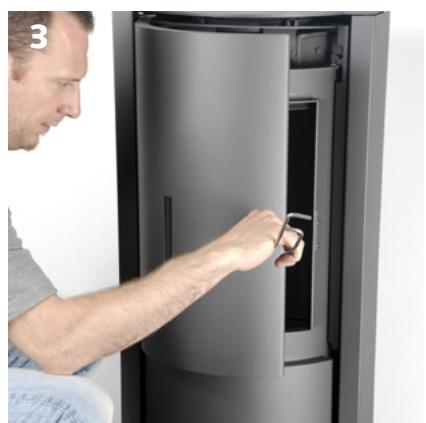

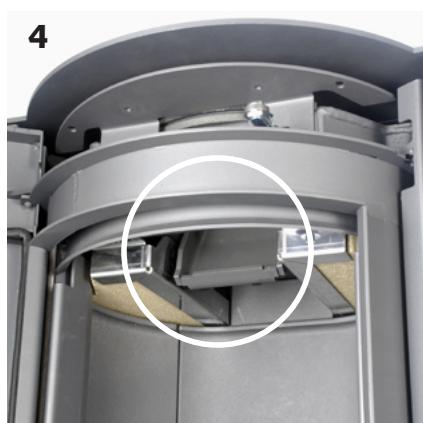

Demonter le deviateur de fumées

• Ouvrir la porte pleine.
• Repérer le déviateur de fumées [photo 4].

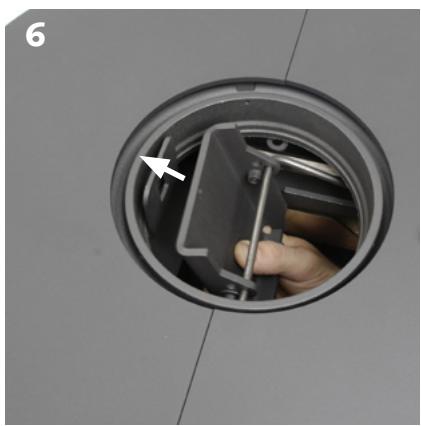

• Retirer le déviateur de fumées:

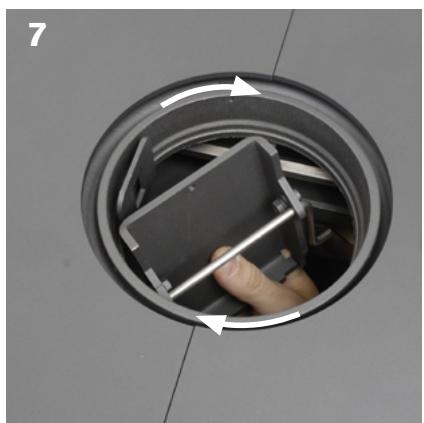

  Incliner et glisser légèrement vers l'arrière le déviateur de fumées comme si vous alliez le faire rentrer dans le conduit de fumée [photos 5 et 6]. Le faire pivoter dans le sens horologique pour désaccoupler le déviateur de sa commande [photo 7]. Laisser descendre le déviateur [photo 8].

Ramonage (suite)

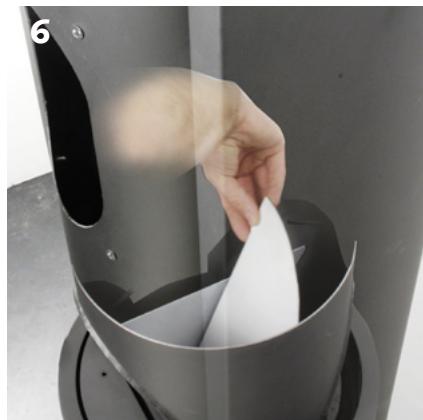

Démonter les récapheures de fumées supérieurs (uniquement pour le Stuv 30-compact H)

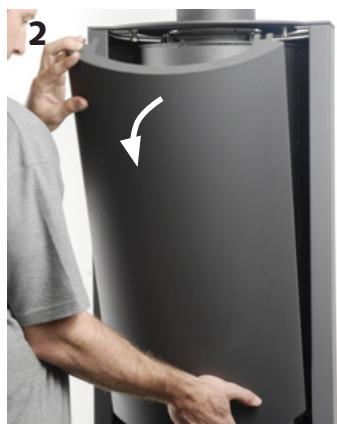

• Enlever le fronton du foyer [photos 1 et 2],

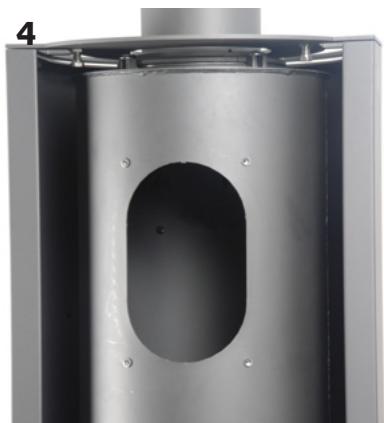

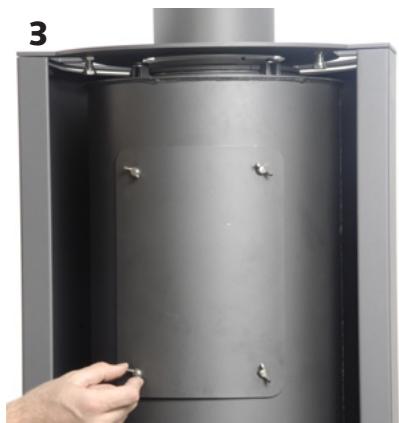

• Ouvrir la trappe d'accès pour le ramonage en désrrant les 4 vis papillon à la main [photo 3],
• Si les 3 deviateurs de fumées supérieurs ont été installés, bien repérer leur position et lessorting.

Le sortie de fumée est dégagée; le foyer est prét pour être ramone. [photo 4].

Après le ramonage...

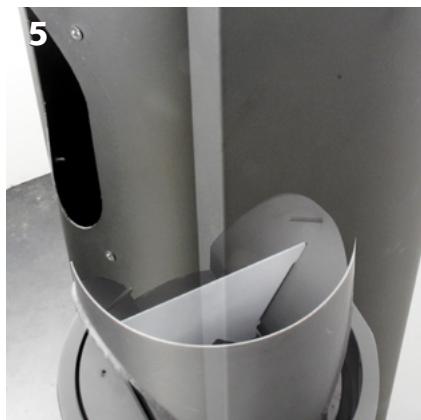

Remonter les récapheures de fumées supérieurs (uniquement pour le Stuv 30-compact H)

Positionner premièrement la piece centrale (en forme de trapèze) en la déposant verticalément et centrée par rapport au trou dans le fond de l'échangeur [photos 5].

Déposer la première demi-lunes inclinée à 30^ dans le fond de l'échangeur. Le bord plié de la demi-lune est coté centre et le pli est orienté vers le bas [photos 6].

Idem pour l'autre demi-lune, mais incliné en sens inverse [photos 7].

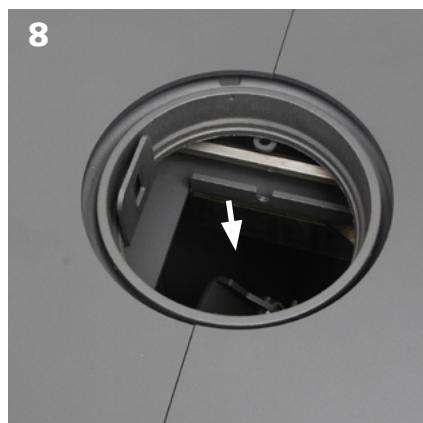

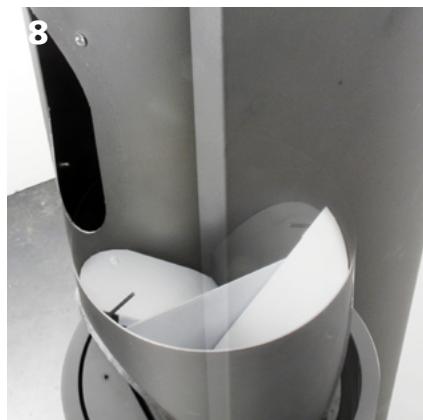

Vérifier la mise en place des 3 pieces [photos 8]: ouvrir la porte pleine du foyer, introduire sa main dans le haut de la chambre de combustion et repérer les 3 pieces que vous venez d'installer. Pincer celles-ci ensemble et faire un petit mouvement du haut vers le bas pour s'assurer qu'elles soient complètement jointives.

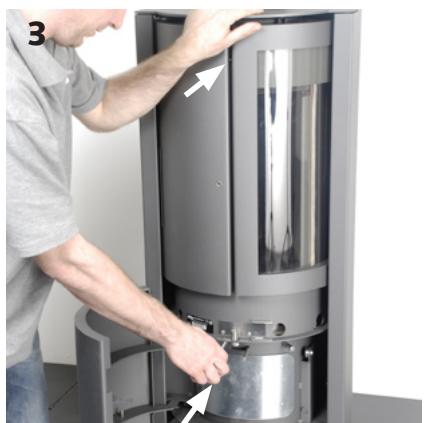

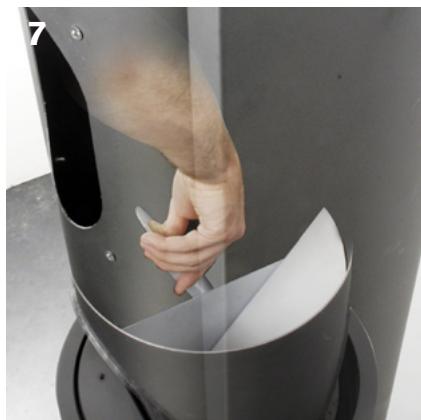

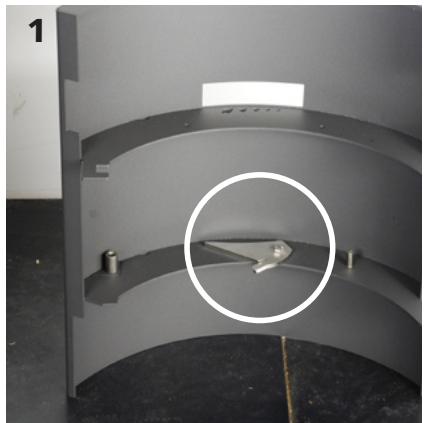

Remonter le deviateur de fumées

Proceder à l'inverse du démontage (voir page précédente).

Des cendres tombent entre la partie fixe du foyer et le tambour. Ces cendres peuvent perturber la rotation du tambour et provoquer des bruits désagréables.

Pour éviter ce désagrement, nous conseillons de nettoyer cette partie du foyer 2 fois par an.

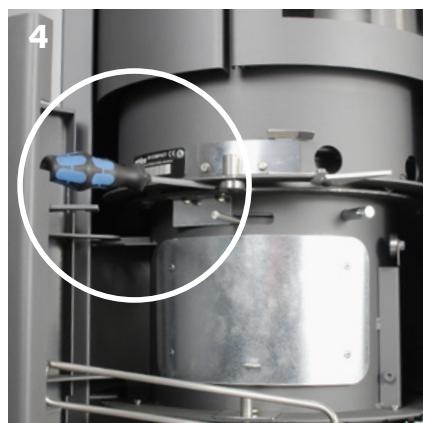

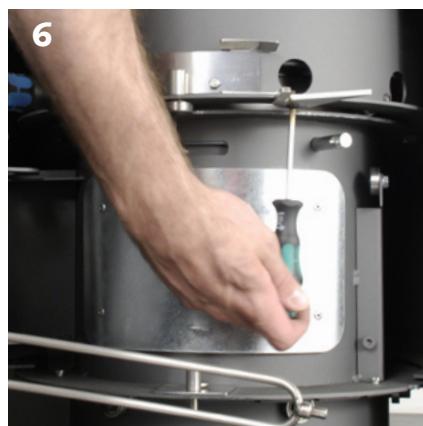

• Ouvrir le portillon cendrier et repérer le gratoir qui est fixé en dessous de la traverse inférieure.
• Dévisser le gratoir (à l'aide de la clé plateau de 10) [photo 1].
• Positionner la porte vitrée à mi-chemin [photo 2].
• D'une main, pousser le tambour vers l'arrière, de l'autre, insérer un tournevis plat entre le bas du tambour et la partie fixe du foyer [photos 3 et 4].
• Le gratoir se visse dans le trou fileté libre qui se situe pres de l'orifice de 26 mm [photos 5].
• Insérer et visser le gratoir (pointe vers la droite, et ergot de blocage vers le haut) dans l'interstice cree par le tournevis [photo 6].

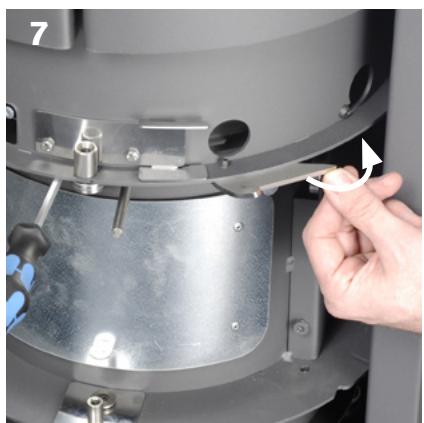

• Pousser la pointe du grattoir vers l'interstice [photo 7].
• Retirer le tournevis de blocage.
• Effectuer plusieurs rotation de tambour. La rotation est plus difficile à effectuer avec le grattoir inséré. S'aider des deux mains [photo 8].

Une fois cette opération effectuee,
retirer le grattoir; repositionner la
porte vitrée a mi-chemin, replacer le
tournevis de blocage entre le tambour

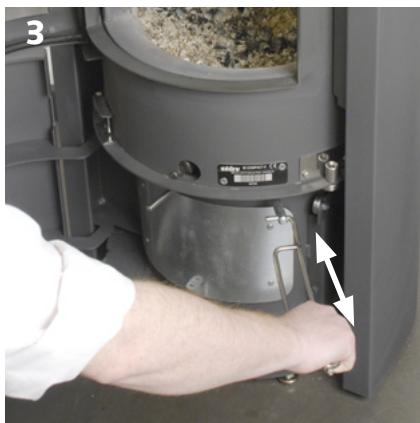

et la partie fixe du foyer [photo 3].
Devisser etrirer le grattoir [photo 6].
Retirer le tournevis [photo 3]. Ranger
le grattoir dans le portillon.

Les joints de chacune des 3 portes et celui du tambour doivent etre controlés.

Si vous constatez qu'un des joints est abimé [photo 1], faites-le replacer.

Verifier les joints des 3 portes

Ouvrir chaque porte, et regarder si le joint est intact sur tout le portour de la porte [photo 2].

Verifier le joints du tambour

• Positionner la porte bandeau au 3/4 de sa position [photo 3] et vérifier le joint situé à votre gauche [photo 4].
• Vérrouiller le tambour en position feu ouvert et ouvrir la porte [photo 5].
• Déverrouiller le tambour [photo 6] et vérifier les trois joints restants [photos 7 et 8].

Nettoyage de l'espace sous le dendrier

• Ouvrir le portillon cendrier et enlever le cendrier [photo 1].
• Enlever le support du cendrier [photo 2].
• Aspirer le fond du foyer [photo 3].

Après le nettoyage, réinsérer le support cendrier, jusqu'à ce le que l'avant soit encoché [photo 4] et repositionner le cendrier [photo 1].

En cas de problème...

Vitre brisée ou fêlée, joint usé, défaut dans la garniture de la chambre de combustion,...

Faire appel à votre installerateur en lui communiquant votre numéro de série!

Ce foyer a eté concu pour vous offrir un maximum de理論, de comfort et de sécurité. Fabriqué avec le plus grand soin, au départ de matérieliaux et de composants de qualité, il fonctionnera des années sans problème.

Si, malgré notre attention, il avaitprésenter une défectuosité, nousnous engageons ày remedier.

Cependant, vous doivent enregistrer votre produit pour que notre service après-vente vous offre la(Meilleure attention et reponde efficacement à vos questions.

Garantie commerciale Stuv

La garantie Stuv concerne tout acheteur final (utilisateur) d'un appeareil Stuv. Elle prend cours à la date de facture de vente originale du vendeur à l'acheteur.

Durée de la garantie

Sans prejudice de la garantie des vices cachés, la garantie commerciale Stuv est de:

5 ans sur le corps du foyer
3 ans sur les composants
électriques d'origine (ventilateur, thermostat, interrupteur, câblage,...)
3 ans sur les autres pieces (grille de fond, mecanisme de porte, charnieres, pouies, glissieres, fermoirs,...)

Valable pour les foyers achetés après le 01/07/2010.

Seule la facture de vente établie par le revendeur à l'acheteur final est valable comme preuve pour la garantie.

Pour les achats antérieurs au 01/07/2010, se reférer aux conditions de garantie reprise dans la notice installation/mode d'emploi remise avec le foyer.

Conditions d'application de la garantie

Pour bénéficier de cette garantie commerciale, il faut nous renvoyer le formulaire de garantie durement complet dans les 30 jours qui suivent notre achat.

Deux possibilités:

compléter le formulaire en ligne sur www.stuv.com/garantie

ou nous renvoyer le
formulaire ci-joint par
courrier a

Stuv sa - service après-vente rue Jules Borbouse 4 B-5170 Bois-de-Villers (Belgique)

Seuls les formulaires dûment complétés seront pris en compte.

Vous receivez ensuite votre certificat de garantie Stuv, par e-mail à l'adresse communiquée ou par courrier. Conservez bien ce document. En cas de problème avec votre foyer, adressez-vous à votre revendeur. Vous devrez luiprésenté ce certificat pour que la garantie commerciale soit effective.

Les foyerstuv sontgarantis contre:

• les défauts de fabrication,
• les défauts de peinture dans les parties extérieures visibles du foyer.

La garantie ne couvre pas

• les pieces d'usure (ex. briques réfractaires, vermiculites, joints) qui nécessitate n'd'être replacées de temps en temps en usage normal,
• la vitre,
• les dommages causés au foyer, ni les défauts de fonctionnement dus:

à une installation non conforme aux régles de l'art et aux instructions d'installation, aux réglementations nationales et régionales en vigueur
à une utilisation anormale, non conforme aux indications du mode d'emploi,
à un manque d'entretien,
à une cause extérieure telle qu'inondation, foudre, incendie...
à des conditions locales, telles que les problèmes de tirage ou des défaillances liés à un conduit défectueux

• les dégats causés par:

une installation défectueuse
une surchauffe
l'utilisation d'un combustible inapproprié.

La garantie est limitée à l'échange des éléments reconnus défectueux, à l'exclusion des frais liés au remplacement, dommages et intérêts. Les pieces de remplacement fournies en garantie sont garanties pour la période de garantie restant à courir.

Votreresponsabilité

En tant qu'utilisateur, vous avez également un role important à jouer pour retarder de votre Stûv les satisfactions que vous en attendez.

Nous you recommendons instalment:

• de confier son installation (ou en tout cas son contrôle) à un professionnel qualifié qui pourrait notamment vérifier que les caractéristiques du conduit de fumées correspondant au foyer installé et qui s'assurera que l'installation respecte les exigences nationales et régionales en la matière;
• de dire attentivement le mode d'emploi et les consignes d'entretien;
• de faire ramoner le conduit régulièrement pour vous assurer un fonctionnement optimal. Nous préconisons le ramonage une à deux fois par an minimum, et impératifement avant de remettre le foyer au feu après une longue période d'interruption, soit en général juste avant la nouvelle saison de chauffe.

Remarque

En tant que consommateur, vous
avez des droits légaux au titre de
la législation nationale applicable
régissant la vente des biens de
consommation. Vos droits ne sont
pas affectés par la présente garantie
commerciale.

Complétez votre formulaire de garantie directement en ligne sur www.stuv.com!

À REMPLIR EN MAJUSCULES S.V.P.

L'ACQUÉREUR

NOM

PRÉNOM

ADRESSE

CODE POSTAL
LOCALITE
PAYS
E-MAIL

TELEPHONE

• Cette indication se trouve sur une plaque signalétique fixée sur le corps du foyer, se réfééré au chapitre "en cas de problème".
  ** Stúv s.a. se réserve le droit de réclamer une copie de la facture à titre de preuve.

La société

Stuv SA

Rue Jules Borbouse, 4

B-5170 Bois-de-Villers

Belgique

déclare en assumant la pleine responsabilité que les foyers

qui font l'objet de la presente déclaration correspondant aux directives et normes suivantes:

Directive 89/106/CEE

Identification CE

N^ du laboratoire reconnu:

RRF

Am Technologiepark 1

D-45307 Essen

Allemagne

La société citée ci-dessus tient à disposition les documents prouvant la conformité aux directives.

N° Document: QA101324005-FR

Bois-de-Villers, 2010

Gérard Pitance

Administrateur délegué et Fondateur

Jean-François Sidler

Directeur Général et Administrateur

CONTACTS

Les foyers Stuv sont concus et fabriqués en Belgique par:

Stuv sa

rue Jules Borbouse 4

Importateur pour la Suisse:

Lack sa

Chemin de la Foule 13

Case postale 633

CH-2740 Moutier

T+41[0]324934232

[e-mail] - www.lack-sa.ch

de uso Instruções deutilização direcionis for use I gebruichsanzweisung I navod k pouziti I ordo d'emploi I gebruksaanwijging I struzio instruetiones de uso I instruções deutilização I direcções for use I gebrachsanweisung I naI mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetiones de uso I instruação I direcções for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksa struzioni per l'uso I instruetiones de uso I instruções deutilização I direcções for use I gebruchsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetionso deutilização I direcções for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetionso deutilização I direcções for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetionso deutilização I direcções for use I gebruchsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetionso deutilização I direcções for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetion so deutilizaçãoI direcção for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijging I struzioni per l'uso I instruetionso deutilizaçãoI direcção for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijgingI struzioni per l'uso I instruetionso deutilizaçãoI direcção for use I gebrachsanweisung I navod k pouziti I mode d'emploi I gebruksaanwijgingI struzioni per l'uso I instruetionso deutilizaçãoI direcção for use I gebrachsanweisungI navod k pouzitiI mode d'emploiI gebruksaanwijgingI struzioni per l'usoI instruetionso deutilizaçãoI direcção for useI gebrachsanweisungI navod k pouzitiI mode d'emploiI gebruksaanwijgingI struzioni per l'usoI instruetionso deutilizaçãoI direcção for useI gebrachsanweisungI navod k pouzitiI mode d'emploiI gebruksaanwijgingI struzioni per l'usoI instruetionso deutilizaçãoI direcção f. 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 2020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020
3020 三 _ 四 3020

mode d'emploi Stúv 30-compact

[fr]

0910 - SN 94770 > ...

Stu v se reserve le droit d'effectuer des modifications sans préavis.

Cette notice a eté elaborée avec le plus grand soin; nous déclinons néanmoins

toute responsabilité pour quelqu'erreur qui aurait pu s'y glisser

Éditeur responsable: Gérard Pitance – rue Jules Borbouse 4 – 5170 Bois-de-Villers – Belgique

[nl] [de] [it] [es] [pt] [cz] [en] [fr] >

Vous pouvez obtenir ce document dans une autre langue: veuillez consulter votre distributeur ou

www.stuv.com
