Type de produit	Cheminée électrique STUV 21-65H
Marque	STUV
Modèle	21-65H
Configuration d'installation	Colonne cheminée, poêle, semi-encastré
Dimensions de l'habillage (SF15)	Hauteur totale avec rehausse optionnelle : jusqu'à 96,2 cm (rehausse peut être recoupée)
Poids	Non spécifié dans la notice, estimé entre 50 et 80 kg selon configuration
Alimentation électrique	230 V / 50 Hz (pour ventilateur auxiliaire)
Puissance de chauffage	Non spécifiée, fonction du foyer Stûv 21/65H
Types de convection	Naturelle ou forcée (ventilateur optionnel)
Matériaux de l'habillage	Acier, isolation fournie (kit isolant)
Options disponibles	Rehausse de cheminée, kit arrivée d'air extérieur, kit ventilation
Entretien	Nettoyer avec chiffon sec et détergent non abrasif. Ne pas utiliser de solvant.
Ramonage	Au moins une fois par an, selon réglementation
Sécurité	Isolation obligatoire du foyer, respect des distances de sécurité, utilisation de pièces détachées STUV uniquement
Garantie	Garantie constructeur, sous réserve d'installation par professionnel qualifié
Pièces détachées	Utiliser exclusivement des pièces de rechange STUV
Numéro de série	Visible sur le support de l'ossature, à communiquer en cas de réclamation

FOIRE AUX QUESTIONS - 21-65H STUV

Quelles sont les configurations d'installation possibles pour le STUV 21-65H ?

Trois configurations sont possibles : colonne cheminée (raccordement vers le haut), poêle (raccordement vers le haut ou l'arrière) et semi-encastré (raccordement vers le haut).

Comment installer l'arrivée d'air de combustion ?

L'arrivée d'air extérieur peut déboucher dans le mur (Ø 170 mm, distance au sol 140 ± 5 mm) ou provenir du sol. Un clapet optionnel permet de réguler l'admission d'air.

Quel est le diamètre du conduit de fumées nécessaire ?

Le trou pour le conduit doit avoir un diamètre de 285 mm. L'épaisseur du conduit doit être comprise entre 0,4 mm et 2 mm.

Puis-je utiliser une convection forcée avec cet habillage ?

Oui, un kit de ventilation optionnel (réf. 15000000) permet d'augmenter le débit d'air et de réduire la température aux bouches de sortie. Il faut l'installer selon les instructions et attendre 15 à 30 minutes après l'allumage avant de le démarrer.

Comment entretenir l'habillage SF15 ?

Nettoyez avec un chiffon sec et un détergent ménager non abrasif. N'utilisez jamais de solvant (acétone, white spirit) car ils endommagent les surfaces.

Quelle est la fréquence de ramonage recommandée ?

Le ramonage doit être effectué au moins une fois par an conformément aux réglementations locales. Si le conduit de raccordement comporte une partie horizontale, il est conseillé de ramoner deux fois par saison de chauffe.

Comment régler l'alignement de la devanture ?

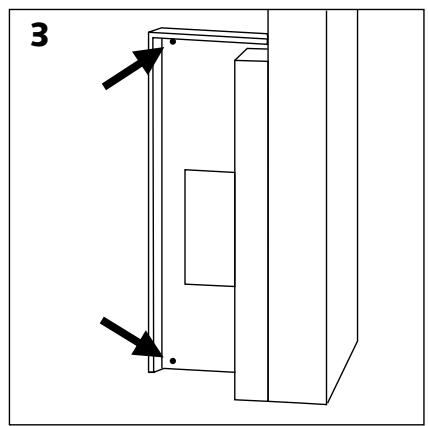

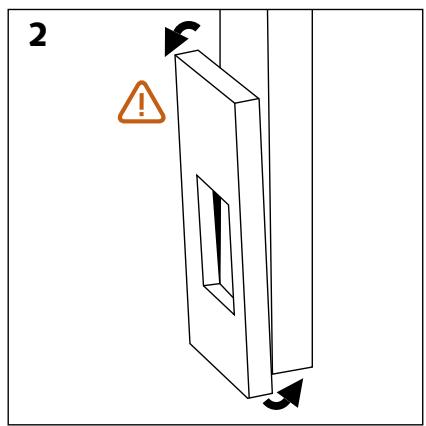

Si la devanture frotte ou n'est pas régulière, vous pouvez régler la hauteur grâce aux vis réglables des charnières (soulever légèrement la porte avec une cale). Pour l'accostage, ajustez l'aimant réglable en profondeur à l'aide d'une clé de 8.

Quels outils sont nécessaires pour l'installation ?

Les outils préconisés incluent : clés Allen (3, 4, 5, 10), clé plate de 13, tournevis plat, pince coupante, visseuse avec embouts PZ2 et hexagonal de 10, marteau, niveau à bulle, et cutter.

Où trouver le numéro de série ?

Le numéro de série est visible sur le support de l'ossature, accessible par un jour rectangulaire. Il doit être communiqué en cas de réclamation.

Puis-je installer l'habillage moi-même ?

Il est fortement recommandé de confier l'installation à un professionnel qualifié. Une installation incorrecte peut entraîner des risques de sécurité et annuler la garantie.

MODE D'EMPLOI 21-65H STUV

Notice d'installation & mode d'emploi habillage SF15 pour stûv 21/65h

1010 - SN 77016 >...

Cet habillage a été conçu pour offrir un maximum de confort et de sécurité.

Le plus grand soin a été apporté à sa fabrication. Si malgré cela vous constatez une anomalie, contactez votre distributeur.

Nous vous recommandons de lire cette notice avant de procéder à l'installation.

Certaines configurations peuvent faire varier quelque peu l'ordre des opérations à effectuer.

Présentation du produit 3

Dimensions 3

Recommandations 3

Vue d'ensemble 4

Les 3 configurations d'installation 4

Preparation du chantier 5

Arrivée d'air pour la combustion 5

Conduit de fumées 5

Capacité portante de la structure 6

Environnement et décoration du foyer 6

Convection 6

Circulation de l'air de convection 7

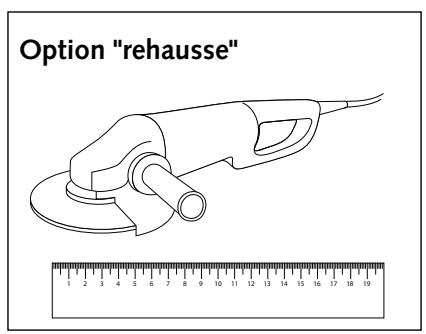

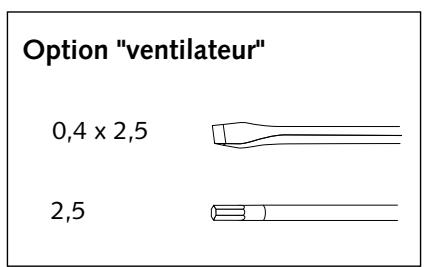

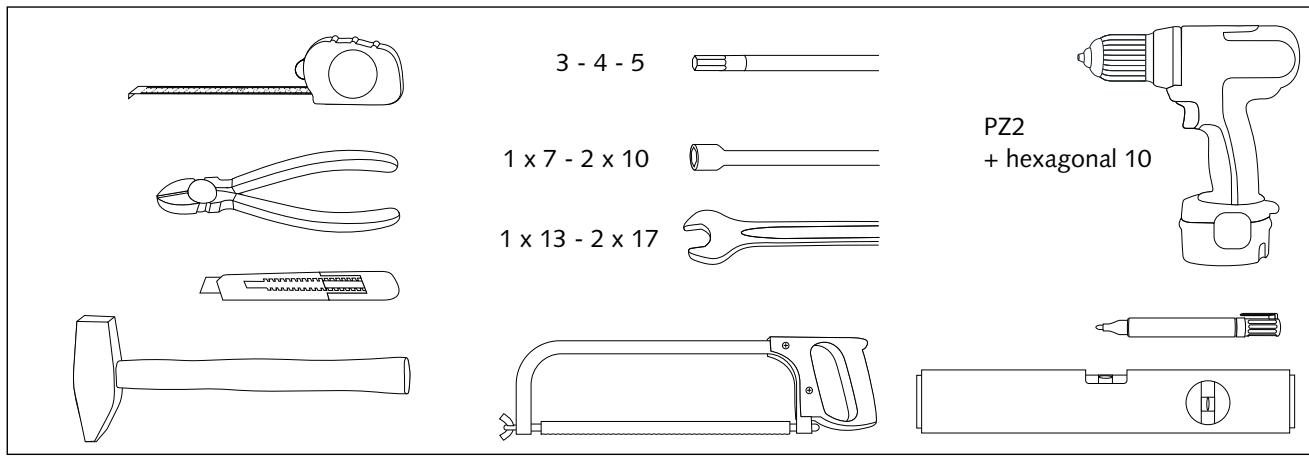

Outils à prévoir 8

Installation 9

Déballage 10

Préparation de l'habillage 11

Placement de l'arrivée d'air de combustion 13

Raccordement au conduit de fumées 15

Isoler le foyer 16

Placement des panneaux latéraux 17

Placement de la rehausse de cheminée (en option) 17

Solidarisation de la plaque isolante supérieure avec la rehausse 18

Remontage de l'habillage SF15 18

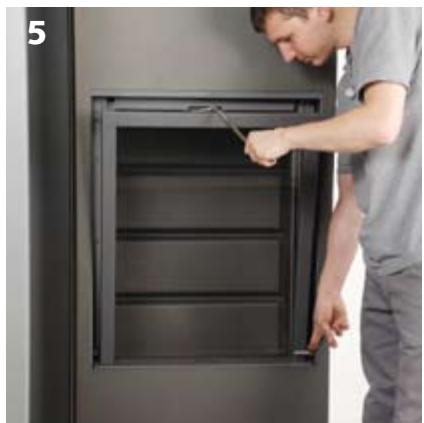

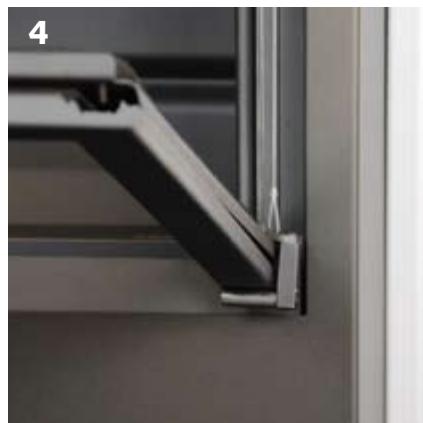

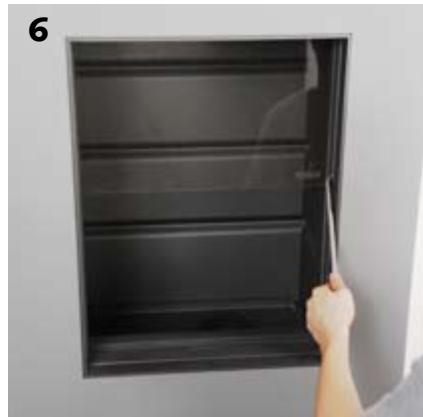

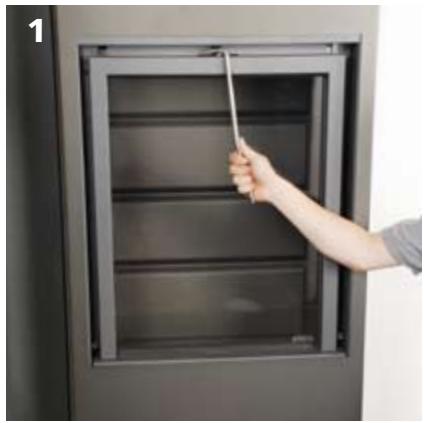

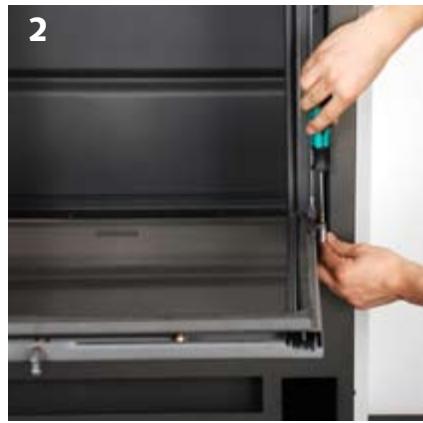

Placement de la préhension d'ouverture de vitre du foyer 19

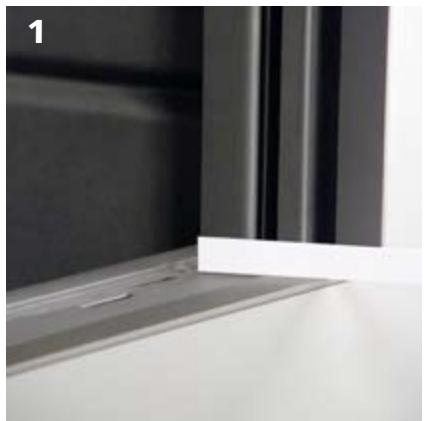

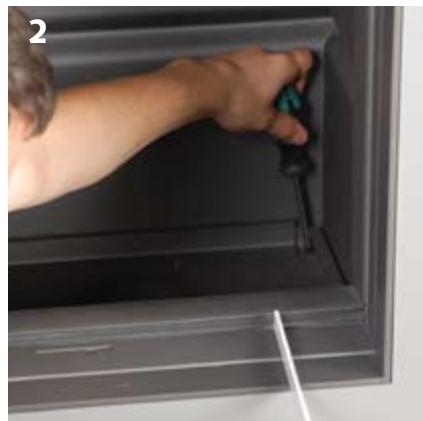

Finaliser la position du foyer 19

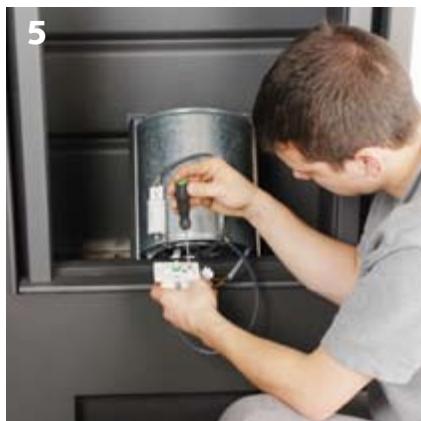

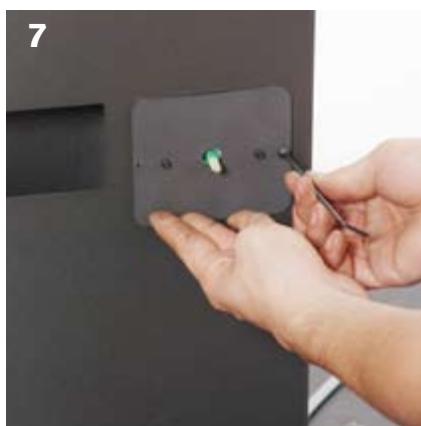

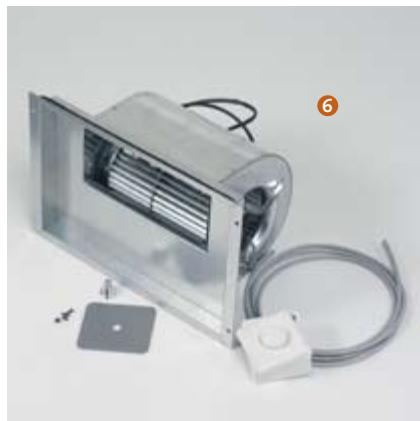

Ventilation auxiliaire 20

Utilisation 22

Manipulations 22

Entretien 23

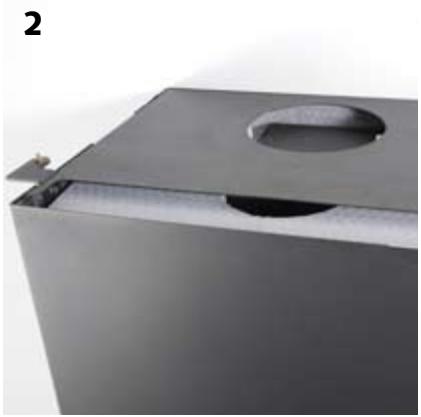

Ramonage 24

En cas de problème... 24

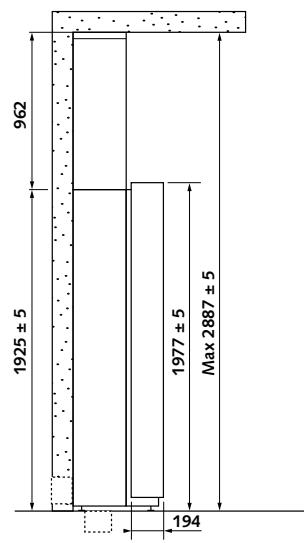

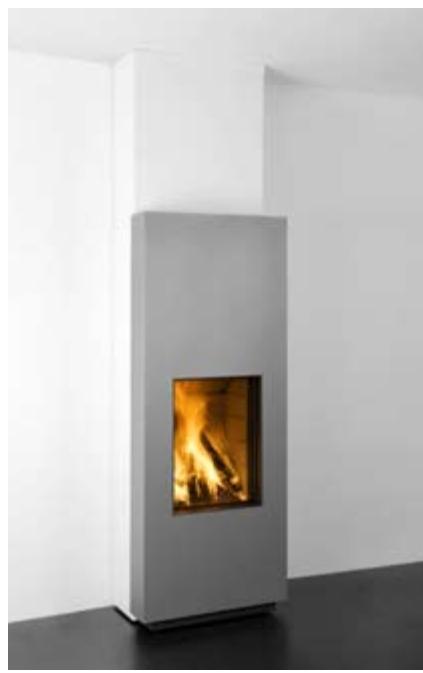

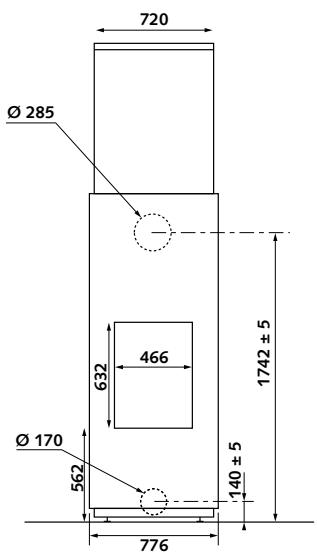

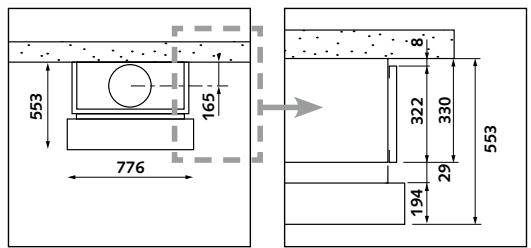

Dimensions

Lire les notices d'installation et mode d'emploi avant l'installation et l'utilisation proprement dite.

Respecter également les consignes d'utilisation de votre foyer.

Nous vous recommandons instamment de confier l'installation de cet habillage STUV à un professionnel qualifié.

Une fois cet habillage installé, remettez cette notice à l'utilisateur.

Cet habillage a été conçu pour être appliqué à un mur, pas pour être installé au milieu de la pièce.

Il est impératif d'isoler le foyer avec les kits d'isolation fournis.

La garantie ne couvre les déteriorations dues au transport que si elles sont signalées dans les 48 heures de la livraison et qu'un réserves a été émise lors de la réception.

Respecter les consignes d'entretien.

Toute modification apportée à l'habillage peut créer un danger. En outre, l'appareil ne sera plus couvert par la garantie.

En cas de réparation, n'utiliser que des pièces de rechange STUV.

L'installation du foyer, de ses accessoires, des matériaux qui l'entourent doit être conforme à tous les règlements (locaux et nationaux) et à toutes les normes (nationales et européennes).

Certaines réglementations nationales ou locales imposent de maintenir une trappe d'accès au raccordement entre le foyer et le conduit de fumées.

Le foyer doit être installé de façon à faciliter l'accès pour le ramonage du foyer, du conduit de raccordement et du conduit de fumées.

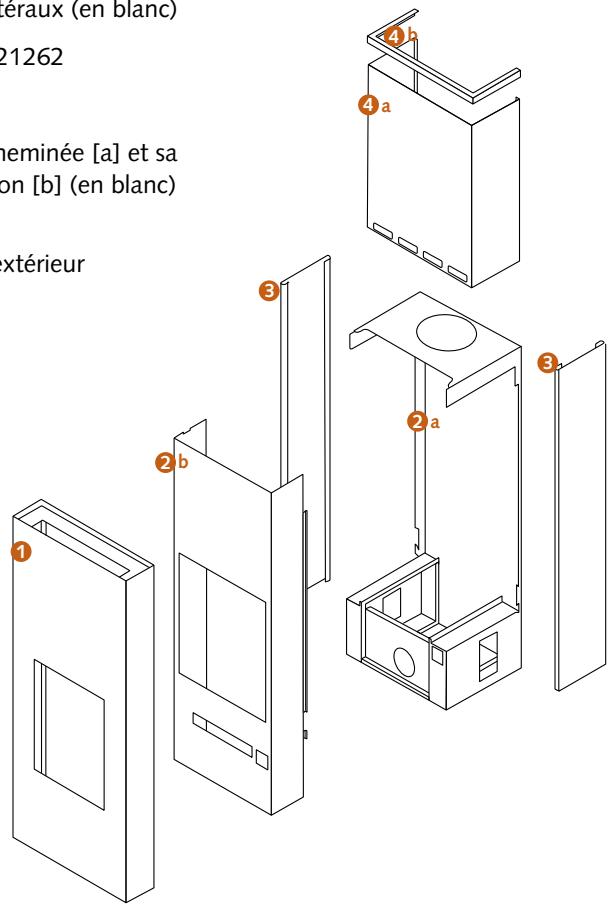

Vue d'ensemble

[1] la devanture (en gris clair) [2] l'ossature : support [a] et partie frontale [b] [3] les parements latéraux (en blanc)

$$ [ 1 + 2 + 3 ] = \text {r e f.} 1 1 0 2 1 2 6 2 $$

En option

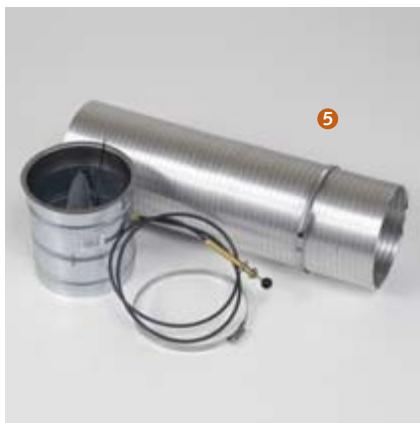

[4] la rehausse de cheminée [a] et sa cornière de finition [b] (en blanc) ref. 120020006 [5] kit arrivée d'air extérieur ref. 12001017 [6] kit ventilation ref. 15000000

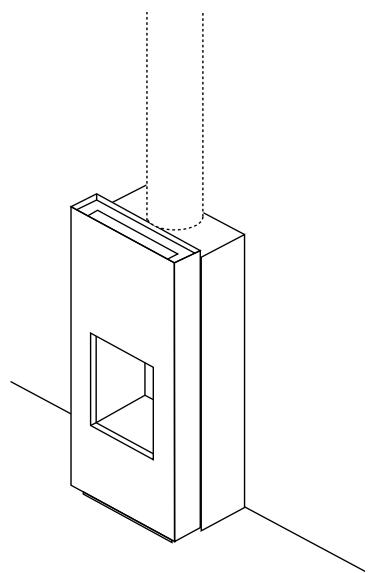

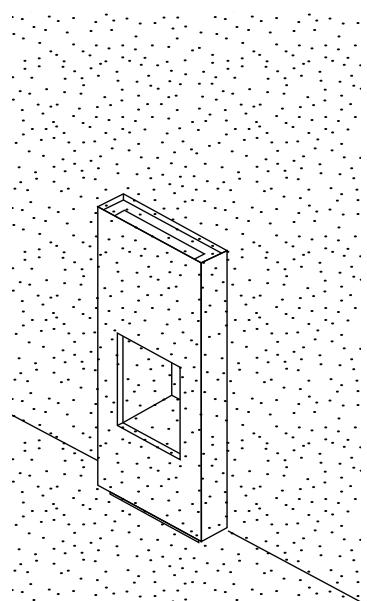

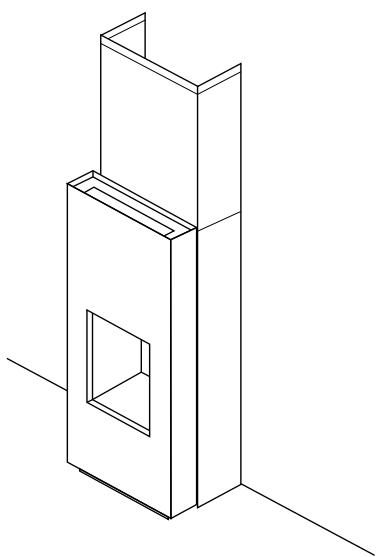

Les 3 configurations d'installation

Version colonne cheminée (raccordement de cheminée vers le haut).

Version poèle (raccordement de cheminée vers le haut ou vers l'arrêté).

Version semi-encastre (raccordement de cheminée vers le haut).

Arrivée d'air pour la combustion

Adduction d'air extérieur:

L'air extérieur de combustion peut être acheminé:

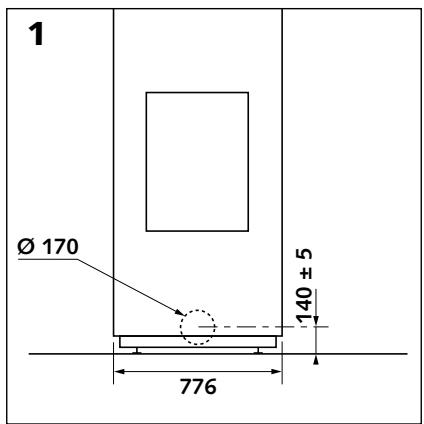

• soit débouchant dans le mur (Ø 170 mm, distance par rapport au sol : 140 ± 5 mm) - [schéma 1].

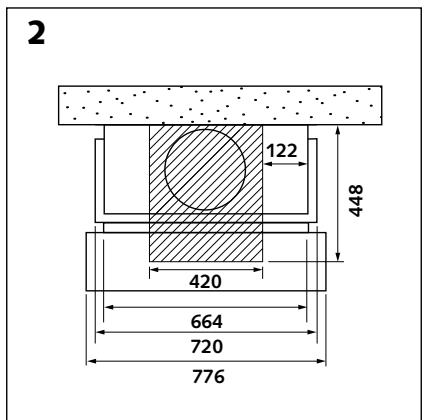

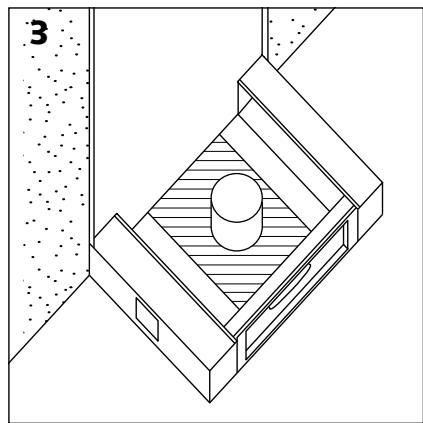

• soit débouchant du sol [schémas 2 & 3].

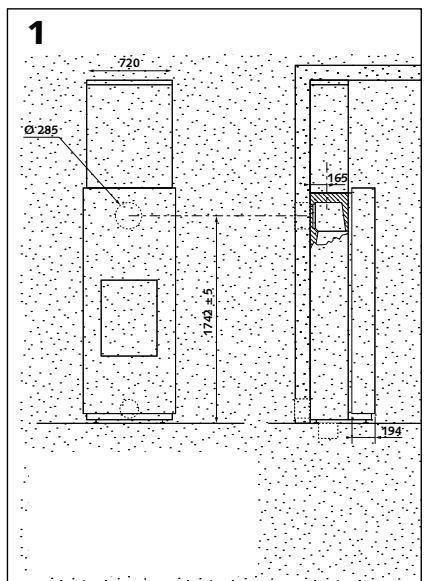

Conduit de fumées

Épaisseur: entre 0,4mm et 2 mm. Ø du trou pour le conduit 285 mm.

Sortie vers l'arrière [schema 1]:

• Connexion à un conduit rigide simple paroi ou un double paroi affleurant au mur, distance axe de sortie arrête par rapport au sol 1912 mm

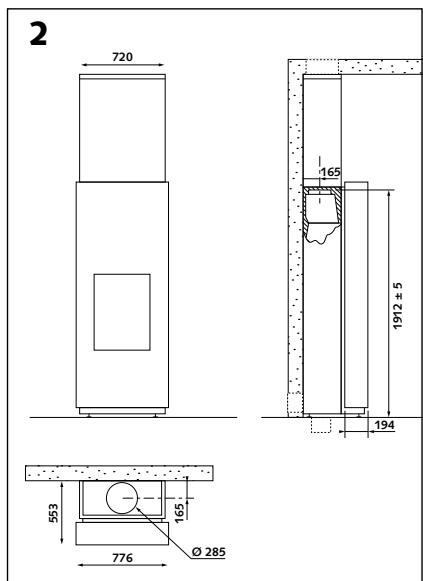

Sortie vers le haut [schémas 2]

• Conduit double paroi isolé jusqu'au plus après du dessus de l'habillage, si la rehaussère est utilisée (afin d'éviter le rayonnement de la chaleur sur l'habillage), distance axe de sortie arrêt par rapport au mur 165mm.

Capacité portante de la structure

S'assurer que la résistance du plancher est suffisante pour supporter le foyer et la construction de son habillage ; en cas de doute, consulter un spécialiste.

Dans le cas d'une installation "version poêle" ou "version colonne cheminée" et si le mur n'est pas d'aplomb, il y aura un jour entre l'ensemble habillage et/ou la rehausse et le mur.

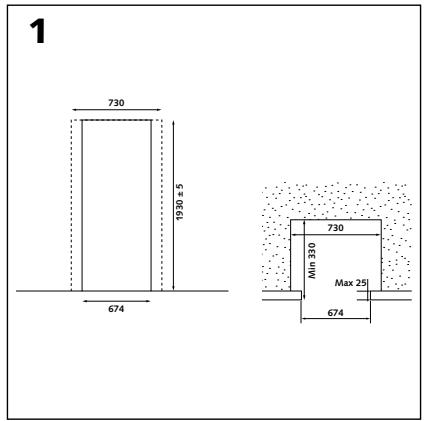

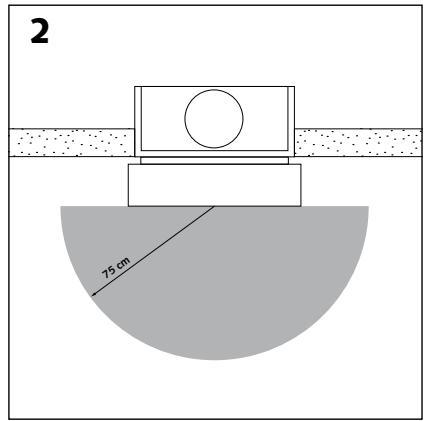

La niche (configuration semi-encastrée)

Vérifier les dimensions de la niche [schéma 1]. Profondeur minimum de la niche : 330mm.

L'habillage doit pouvoir se dilater librement. En aucun cas, la maçonnerie ou les matériaux décoratifs ne devront entrer en contact avec celui-ci ; prévoir au moins 5 mm de jeu.

Cette niche autour de l'habillage doit être ventilée pour éviter les "pièges à calories" et permettre d'installer une entrée d'air de convection [voir notice d'installation du foyer].

Rayonnement

Le rayonnement de la vitre peut être important. Veillez à ce que les matériaux exposés à ce rayonnement soient résistants à de hautes températures.

Convection

L'entrée d'air dans le manteau de convection du Stuv 21 doit être ouverte (rectangle de pose du ventilateur).

Les 4 sorties d'air supérieures du manteau de convection du Stuv 21 doivent également être ouvertes. En cas d'installation en version "semi-encastre" et de l'utilisation de gains, alors 2 ou 4 en fonction du nombre de gains prévues.

Ne jamais ouvrir les sorties latérales, ni les dorsales (se référer aussi à la notice d'installation du Stûv 21 § "convection" et "ventilation").

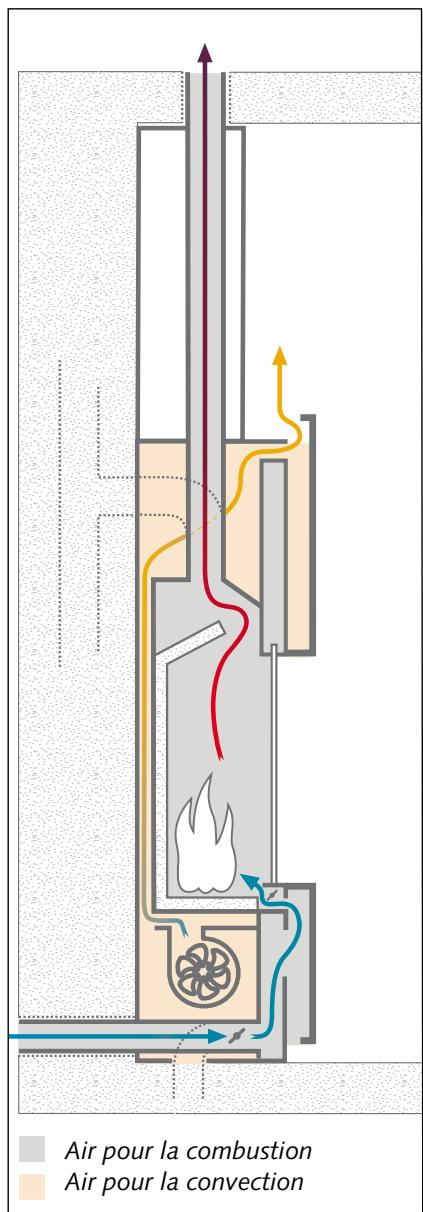

Convection naturelle ou forcée?

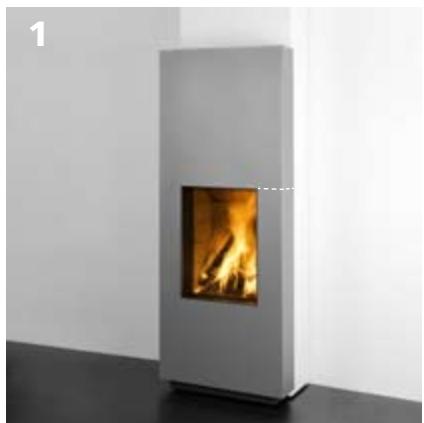

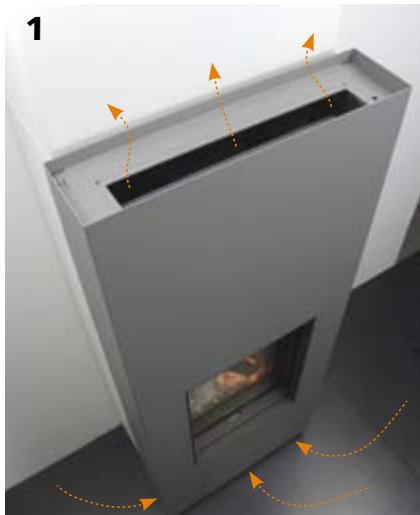

Dans la plupart des cas, la convection naturelle suffit [photo 1].

Cette manière de diffuser la chaleur permet évidemment une installation plus simple (pas de raccordement électrique,...), moins coûteuse et une utilisation totalement silencieuse.

Cependant, un groupe de ventilation permet:

• d'augmenter le débit d'air et de l'envoyer plus loin : indispensable si vous créez un circuit d'air avec des longueurs de gaines conséquentes,
• d'homogénéiser la température de l'espace à chauffer plus rapidement,
• de réduire la température de l'air au niveau des bouches de sorties (et donc éviter la combustion des poussières et leur dépôt sur les plafonnages alentours). À préconiser plus particulièrement lorsque le plafond est à moins de 2,40 m.

En pratique...

Dans les cas d'une installation version "poêle" et "colonne cheminée", les entrées et sorties d'air sont prévues dans l'habillage.

Lors d'une installation en version semi-encastré :

• pour les entrées, prévoir 2 gaines d'alimentation diamètre 150mm
• les sorties d'air chaud peuvent se faire soit directement par la devanture de l'habillage, soit via des gainages (voir Recommandation du foyer).

Les entrées et sorties d'air doivent être placées de telle manière qu'on ne puisse les obstruer.

Si vous installez des grilles aux entrées et/ou aux sorties d'air, s'assurer que le passage d'air utile de celles-ci est au moins équivalent à la section des entrées/sorties d'air pour éviter les pertes de charge.

Utiliser exclusivement le kit de ventilation pour SF15! Se référer à la notice du foyer pour les autres recommandations.

Vérification du contenu

Si des accessoires ont été commandés (kit de ventilation, kit d'arrivée d'air extérieur, rehausse de la cheminée,...), ils seront placés dans un colis annexe. Contrôler la réception de tous les accessoires commandés.

Les instructions d'installation et le mode d'emploi sont collés sur l'emballage.

Dans l'habillage, vous trouverez...

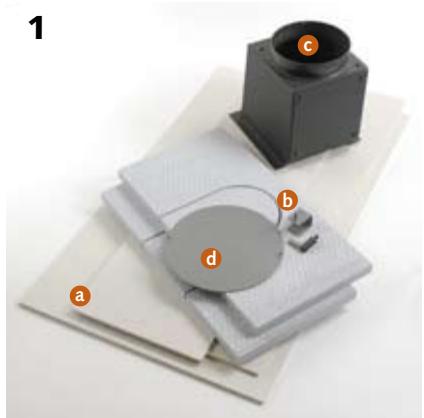

[a] kit d'isolation du foyer (3 panneaux) [b] kit d'isolation supérieur de l'habillage (2 panneaux avec pré-découpe + patte + vis M5 de fixation de l'isolant supérieur) [c] sortie de fumée [d] obturateur de sortie de fumées [e] préhension de porte coulissante du foyer (ref. 14997060)

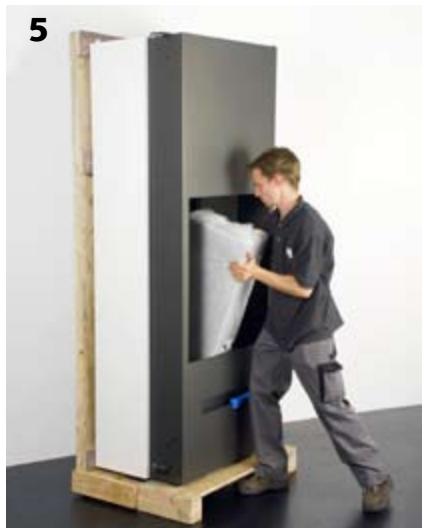

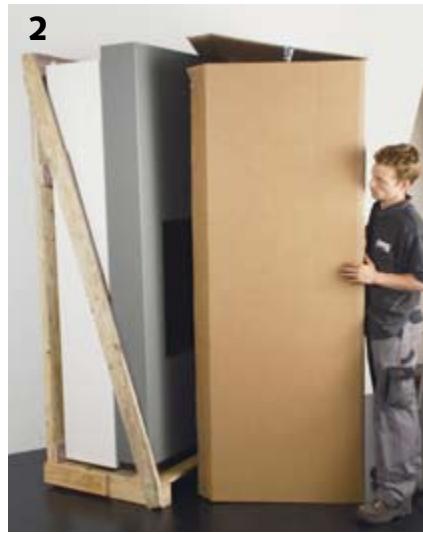

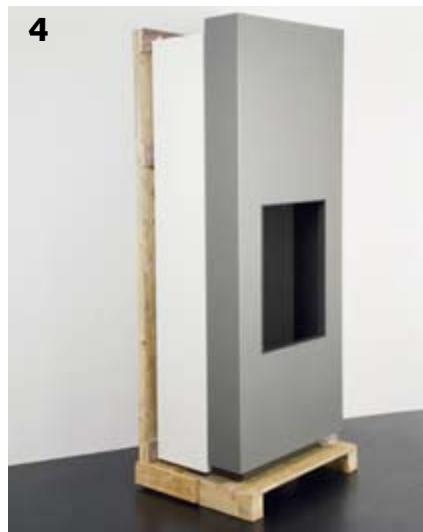

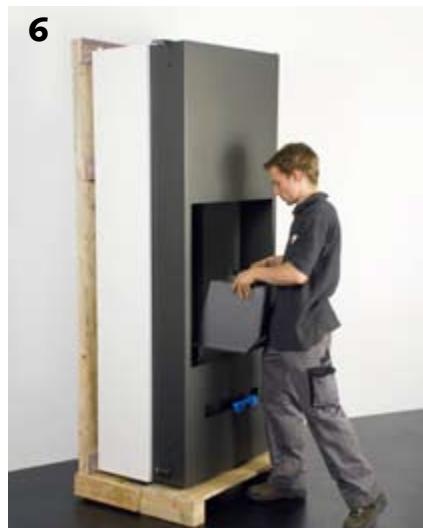

Déplacement de l'habillage

• avec un transpalette: le laisser sur sa palette,

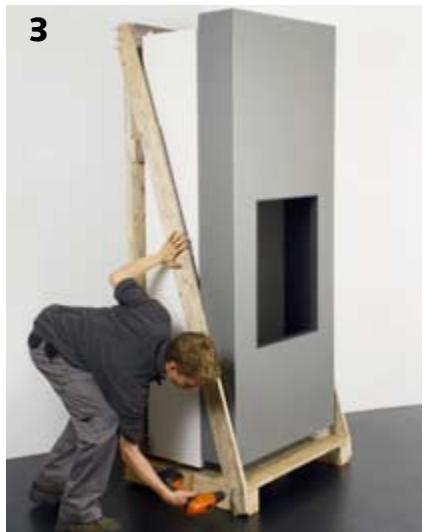

• avec un diable : basculer l'habillage sur son dos, laisser la palette sur place.

À l'aide du diable ou transpaLETTE, amener la partie principale de l'habillage SF15 près de son emplacement définitif.

Retirer l'emballage en carton.

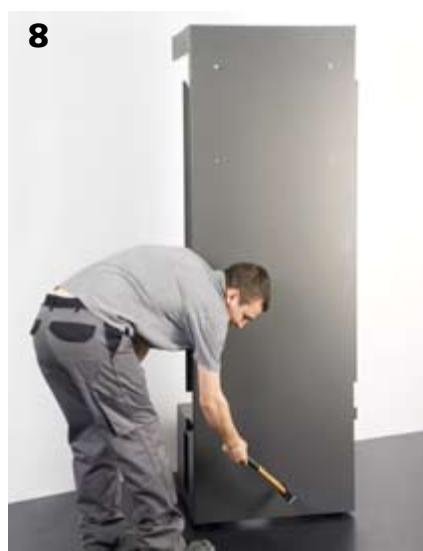

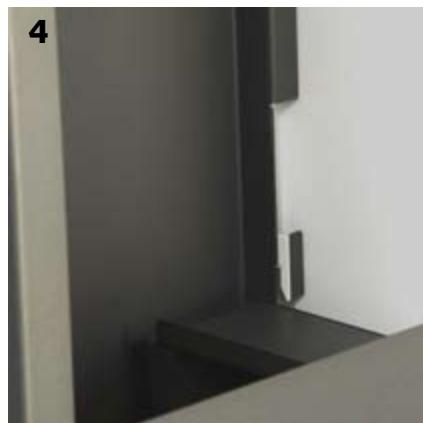

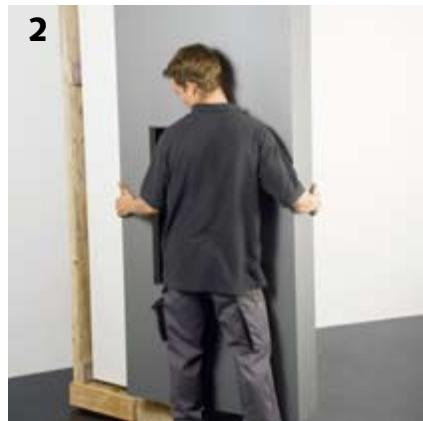

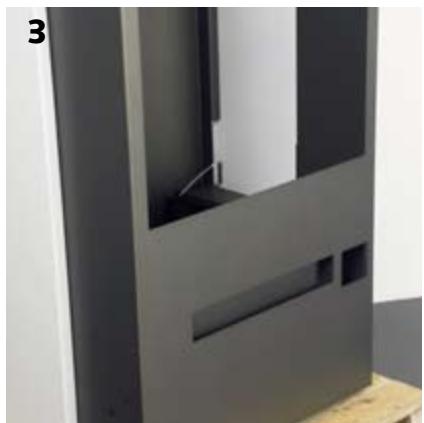

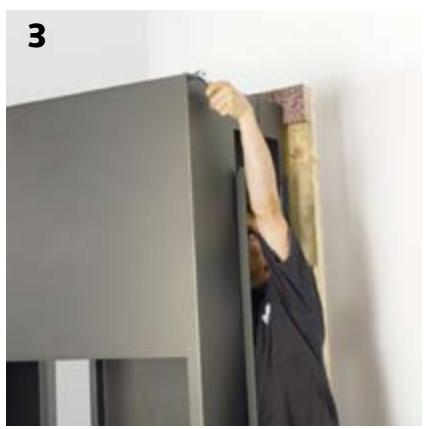

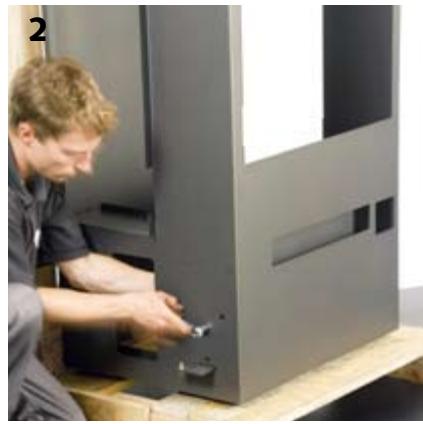

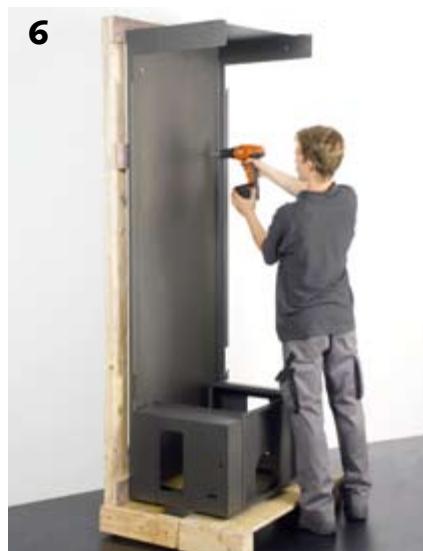

Préparation de l'habillage

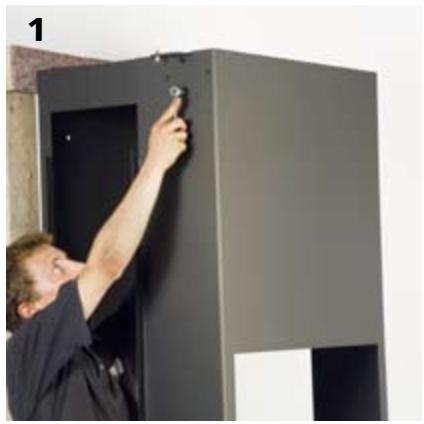

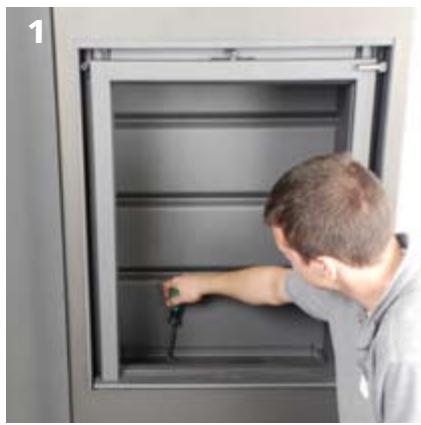

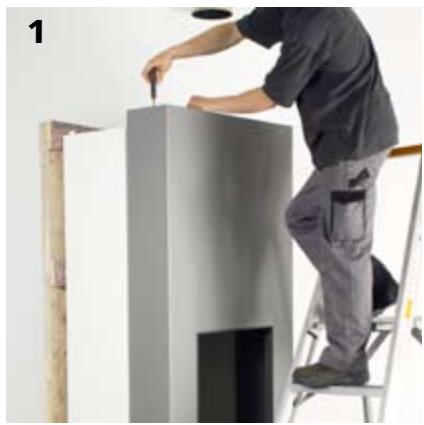

Dévisser les 2 vis supérieures (clé allen 3) de blocage de la devanture [photo 1].

Ouvrir la devanture et la sortir de ses gonds [photo 1]. La poser soigneusement.

À l'aide de la pince coupante, sectionner les connexions qui maintiennent les parements latéraux [photos 3 & 4].

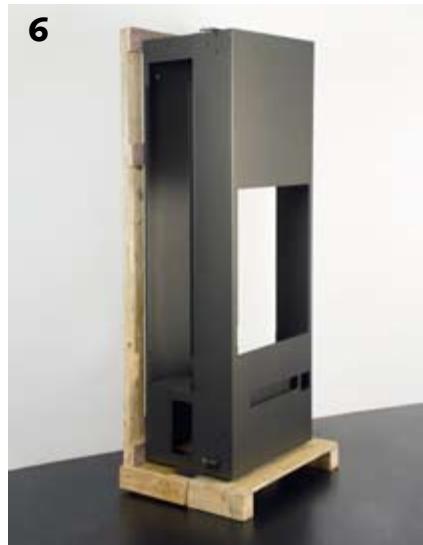

Retirer les parements latéraux [photos 5 & 6].

À l'aide d'une clé de 10, dévisser les charnières (en haut et en bas) [photos 1 & 2] et le roulement [photo 3].

À l'aide de la clé allen de 3, dévisser les 12 vis de la partie frontale de l'ossature (à gauche et à droite) [schéma 4].

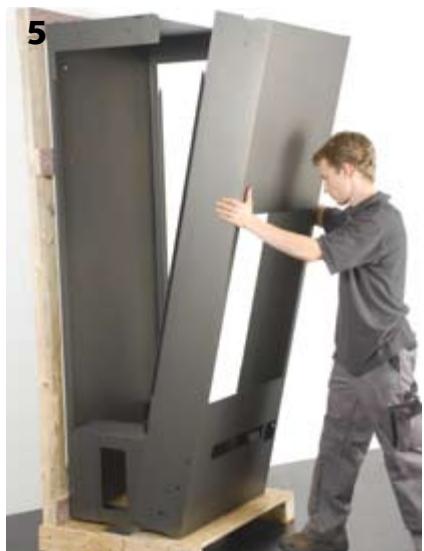

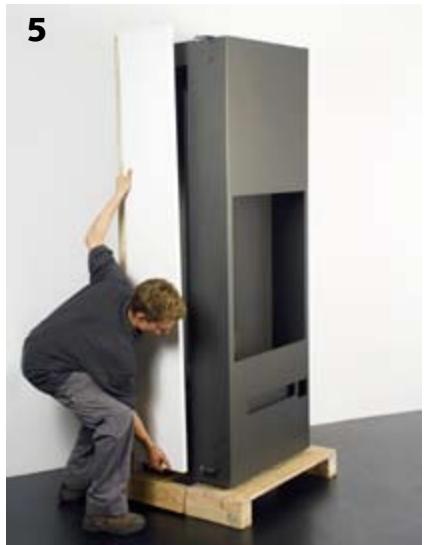

Retirer la partie frontale de l'ossature [photo 5].

Dévisser et retirer le support de l'ossature de sa palette de transport en bois (2 vis embout PZ2 au dos) [photo 6].

Dans le cas d'une sortie de fumée arrière, faire sauter la prédécoupe du dos du support de l'ossature [photo 7].

Dans le cas d'une arrivée d'air de combustion par l'arrière, faire sauter la plaque d'obturation du bas du support de l'ossature [photo 8].

À l'aide d'un tournevis plat, plier les 2 "ergots" de fixation (ancrages) du support de l'ossature [photos 1 & 2].

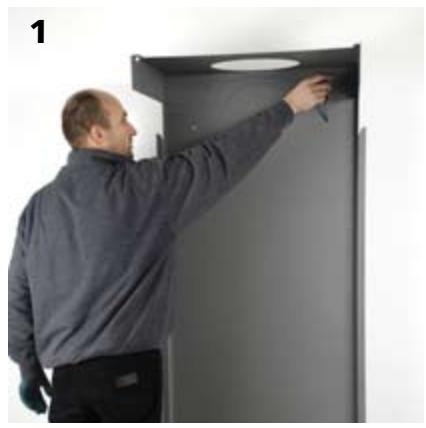

Fixer l'isolant vertical dans le haut du support de l'ossature [photo 3].

Dans le cas d'un raccord arrière, faire sauter la prédécoupe (en U) de l'isolant et placer cet isolant avec le U "ouverture vers le haut" [photo 3].

Placement de l'arrivée d'air de combustion

Placer le support à son emplacement définitif.

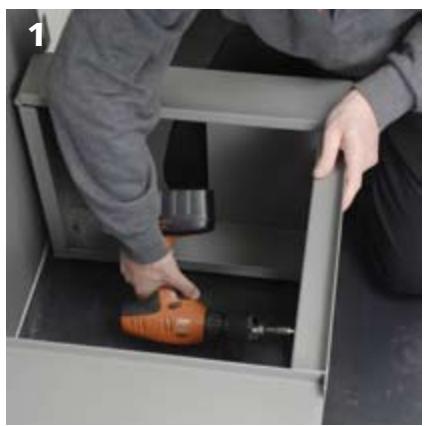

Placement de l'arrivée d'air de combustion (en option).

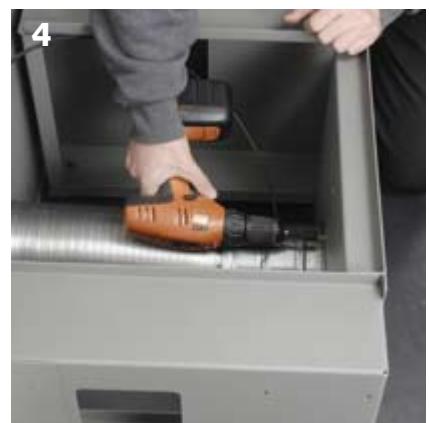

À l'aide de la visseuse (embout hexagonal de 10), prévisser les 2 vis auto-taraudeuses du bas pour la fixation du clapet. [photo 1].

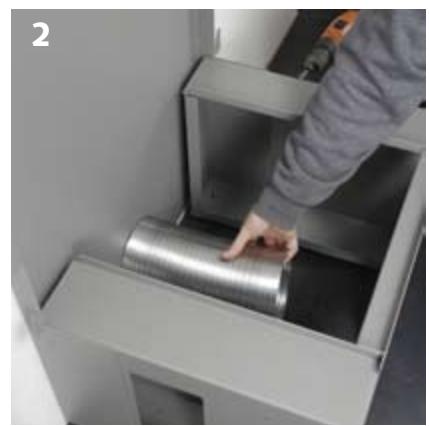

Si l'arrivée d'air de combustion est prévue par l'arrière, faire glisser le flexible (diam 150 à 160 mm) dans le rond libéré de sa plaque [photo 2].

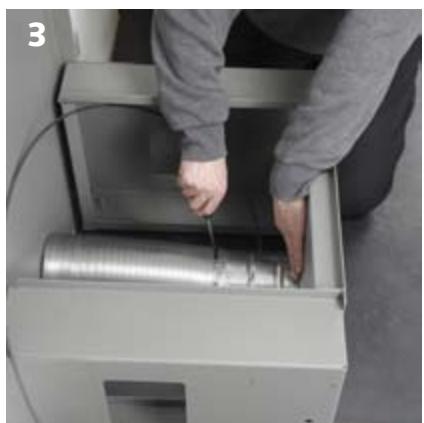

Placer le clapet sur le flexible avec collier de serrage [photo 3]. S'assurer que la commande soit dirigée vers la gauche ou la droite pour éviter qu'elle ne tape contre le ventilateur.

Emboiter le clapet à l'habillage. Visser la vis du haut et les 2 du bas [photo 4].

Dévisser la boule de préhension et l'un des contre-écrou de la commande du clapet d'arrivée d'air extérieur.

Fixation de la commande du clapet d'arrivée d'air de combustion (en option).

Fixer la commande d'ouverture/fermeture du clapet dans l'emplacement prévu situé sur la partie frontale de l'ossature [photo 1].

À l'aide de la partie filée, visser la commande [photo 2].

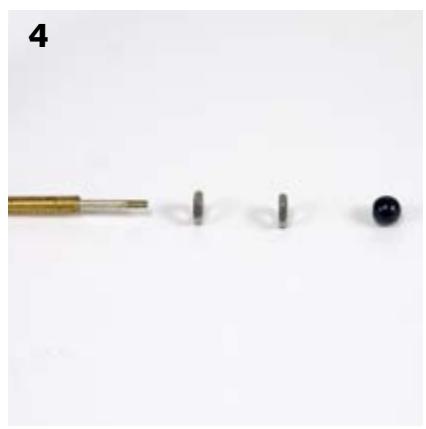

Placer la boule de préhension [photos 4 & 5]. Contrôler le mécanisme [photos 5 & 6].

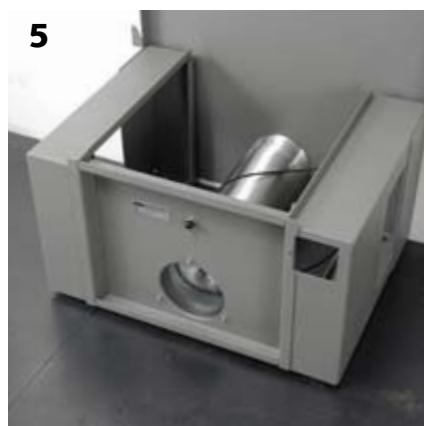

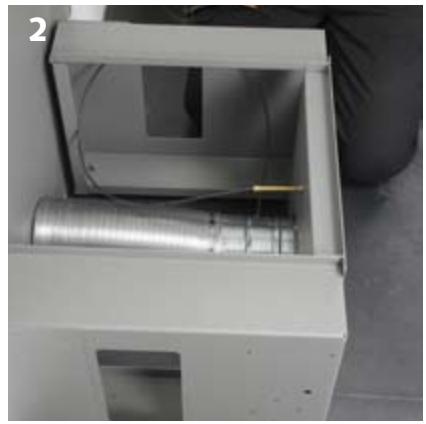

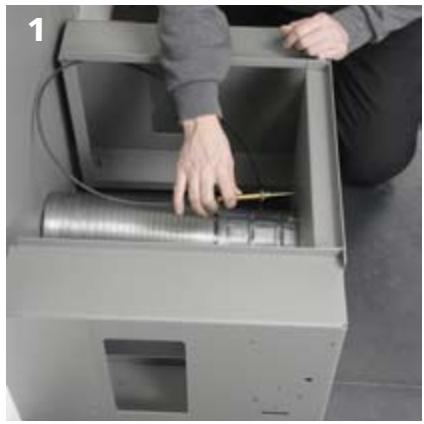

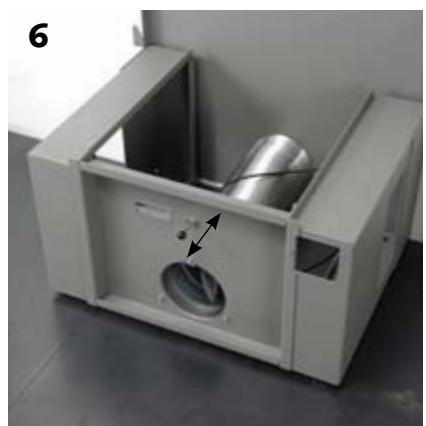

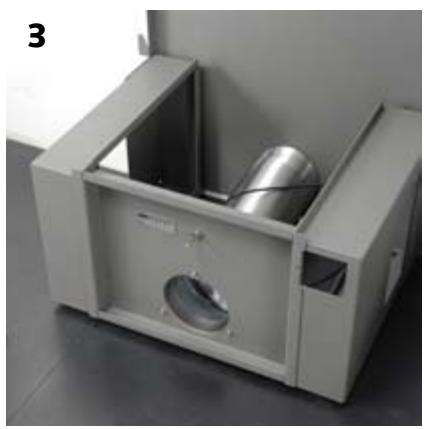

Fixation du support de l'ossature.

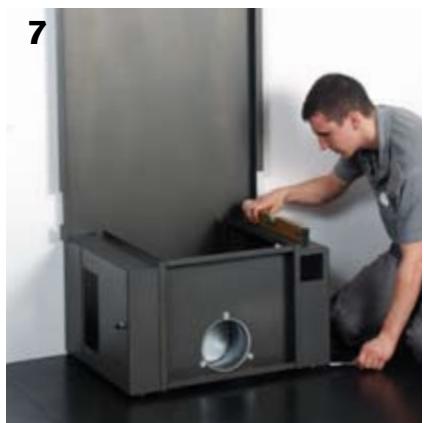

À l'aide de la clé de plate de 13, mettre le support de niveau. Attention, si cette tâche n'est pas correctement effectuée, il y a un risque de gauchissement de l'aventure [photo 7].

Visser le support au mur (2 ancrages) [photo 8]. Garder le support de niveau.

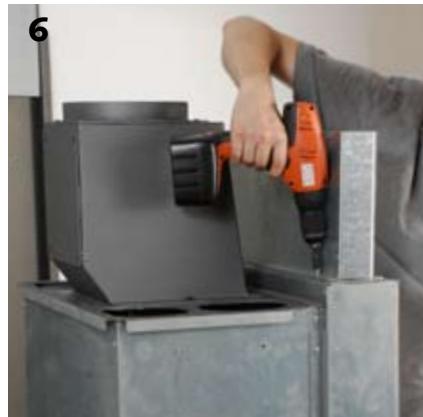

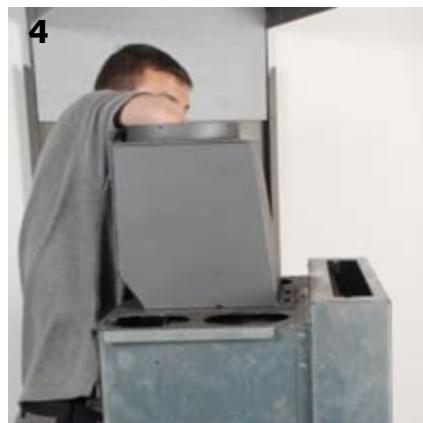

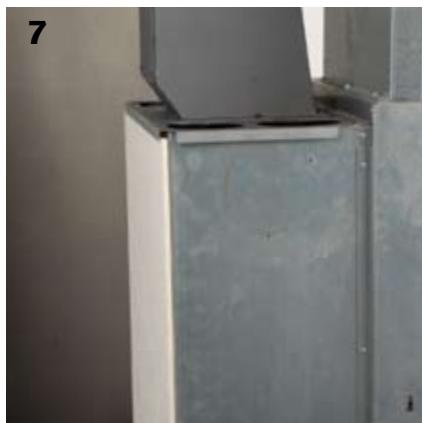

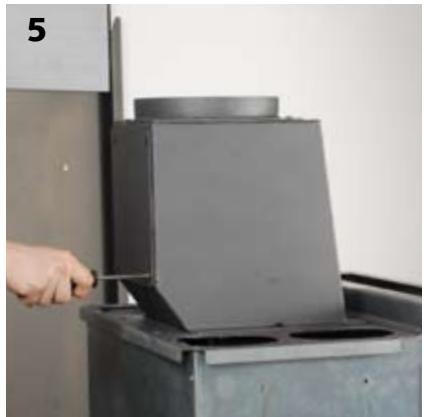

Raccordement au conduit de fumées

Dans le cas d'un conduit de raccordement d'une seule pièce, prévoir un jeu de 2mm / m dans les sens de la longueur pour permettre la dilatation.

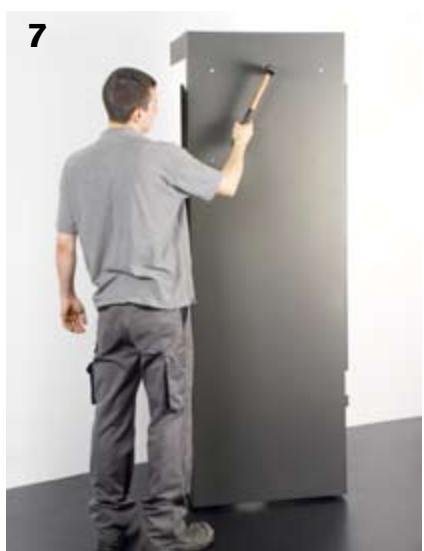

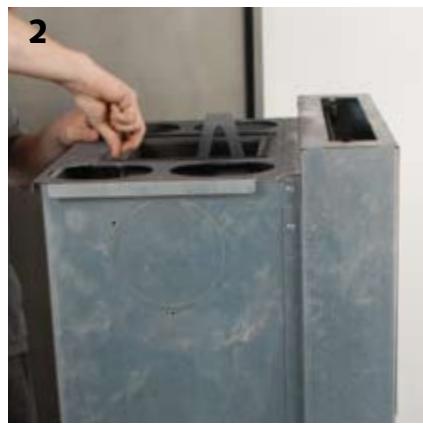

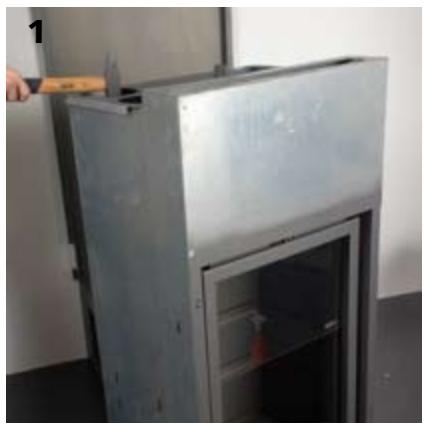

À l'aide d'un marteau, faire sauter les 4 sorties d'air de convection du foyer [photo 1].

Sortir les opéculés (ne pas les laisser tomber dans la double paroi de convection).

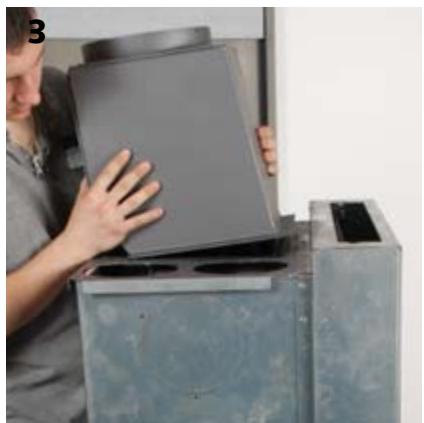

À l'aide de la clé allen de 10, dévisser les vis de fixation de l'avaloir [photo 2]. Placer l'avaloir, attention au sens [photo 3]. Le revisser. La partie arrêtée se visse par l'intérieur de l'avaloir [photo 4].

Si la sortie de fumée est prévue par l'arrière, intervertir la sortie avec la plaque d'obturation [photo 5].

À l'aide de la visseuse et de la douille de 10, placer la rehausse du Stúv 21/65H (relevé total) [photo 6].

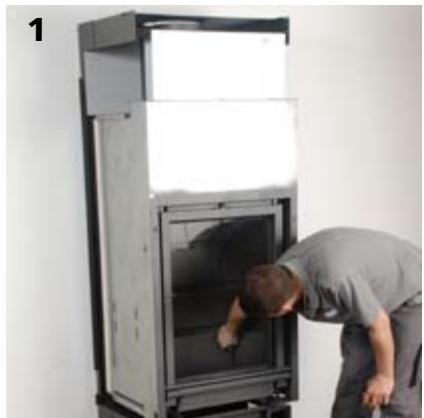

Placer le grand panneau d'isolation du foyer à l'arrière (sur le 21/65H) [photo 7].

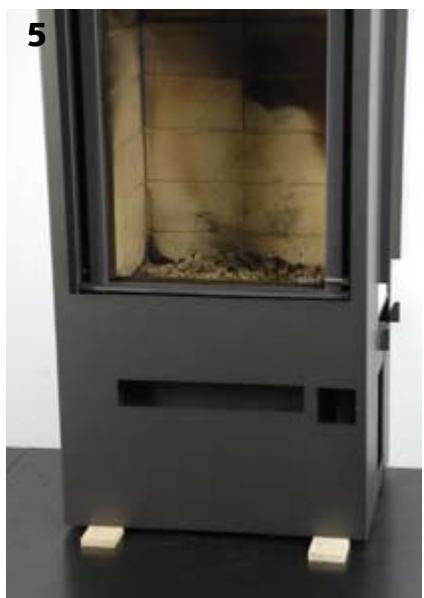

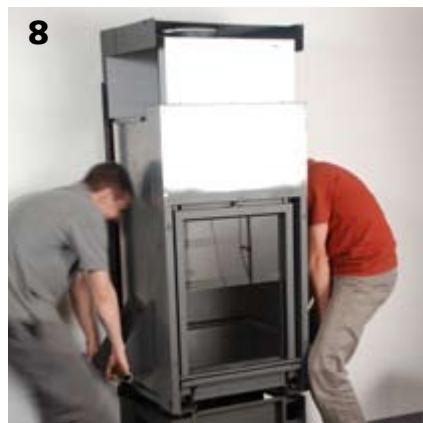

Amener le Stuv 21/65H dans son habillage SF15. Utiliser les poignées [photo 8].

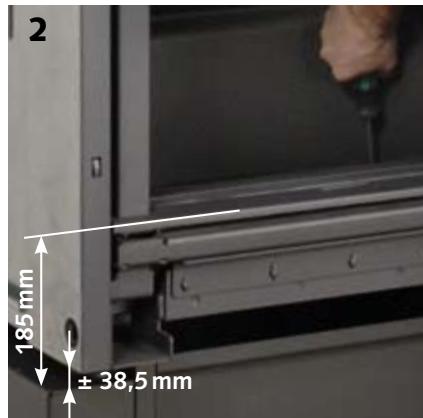

Visser ou dévisser (clé allen de 5) par l'intérieur de la chambre de combustion pour effectuer la mise à niveau du foyer [photos 1 et 2].

Fixer le conduit de raccordement.

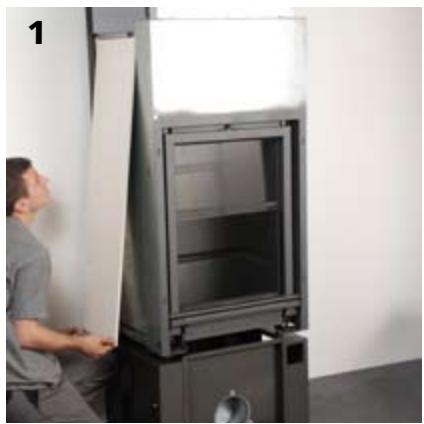

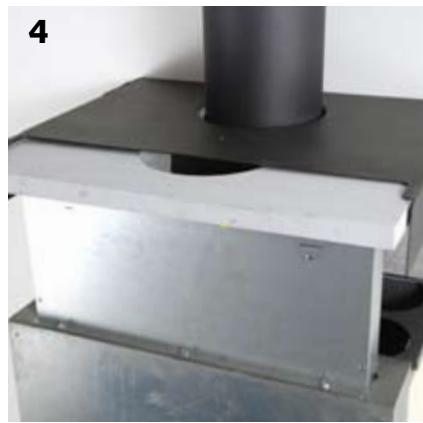

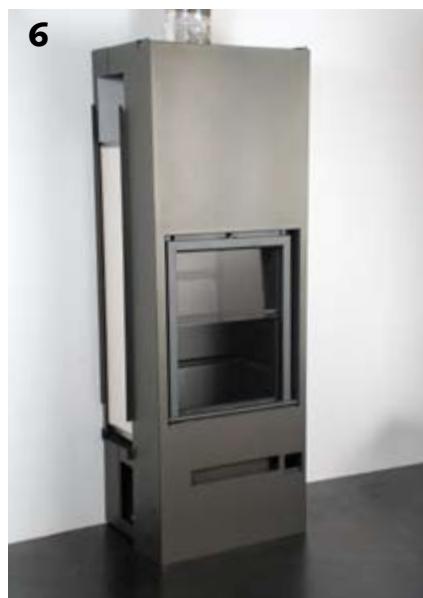

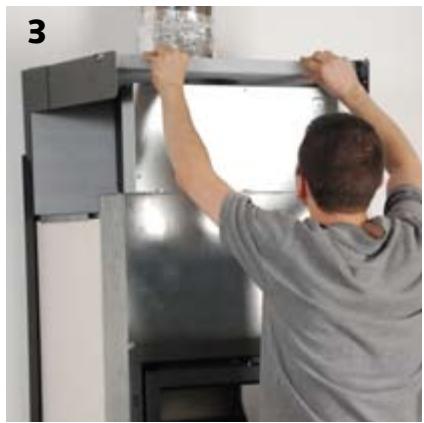

Rappel: il est indispensable d'isoler le foyer avec les kits d'isolation fournis.

Placer les 2 isolants latéraux du Stuv 21/65H [photo 1].

Découper au cutter le U de l'isolant supérieur de l'habillage [photo 2]. La découpe est utile pour faire passer le conduit ou pour permettre le ramonage ultérieur.

Glisser l'isolant supérieur de l'habillage SF15, le "U" tourné vers l'arrière [photos 3 & 4].

Placer la partie frontale de l'ossature du SF15 [photo 5 & 6]. Pour ce faire, utiliser 2 lattes pour surélever la partie frontale de ± 2,5cm et placer les trous de fixation en vis-à-vis des trous du support de l'ossature.

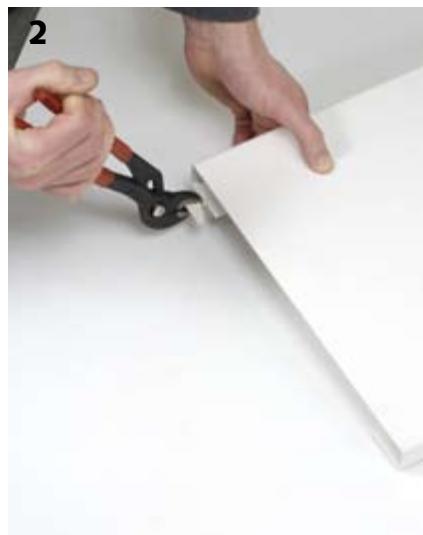

Placement des parements latéraux

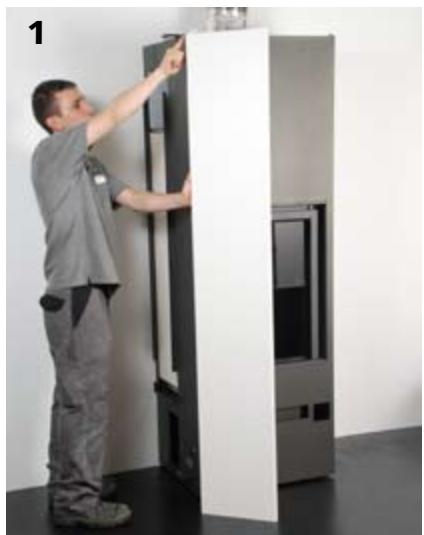

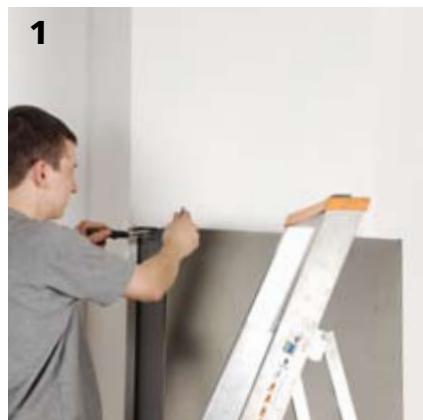

Placer les parements latéraux, crochet au-dessus, côté mur [photo 1].

Si pas de rehausse d'habillage prévu, replier les crochets des parements vers l'extérieur [photo 2].

Placement de la rehausse de cheminée (en option)

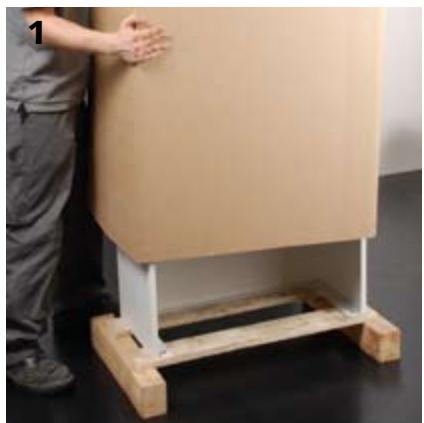

Déballer la rehausse de la cheminée. Retirer le carton [photo 1].

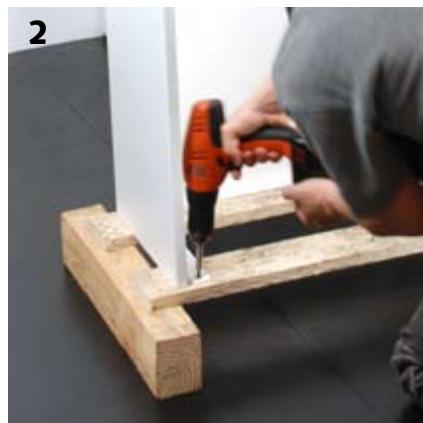

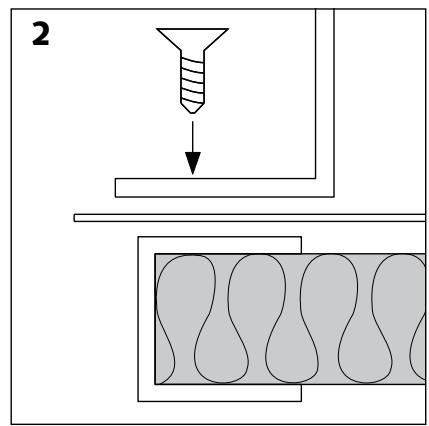

Dévisser la rehausse de la palette, embout PZ2 [photo 2]. Cette partie fait 96,2 cm de haut. Elle peut être recoupée avec une disqueuse ou une scie sauteuse.

Mesurer l'espace entre le plafond et le haut de l'ossature du SF15 [photo 3].

Recouper si nécessaire. Garder 8 à 10mm de jeu pour placer la cornière de finition et pour la décompression du volume (passage d'air chaud).

Pour ce faire, replacer la cornière de finition.

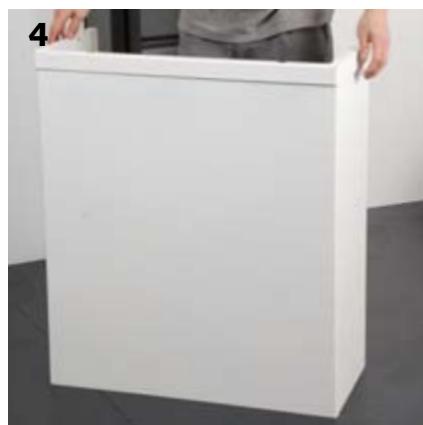

Après découpe, REPLACER la cornière sur la rehausse [photo 4]. Replier les pattes de la cornière [photo 5].

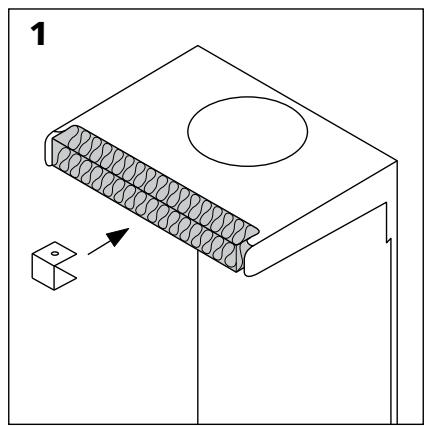

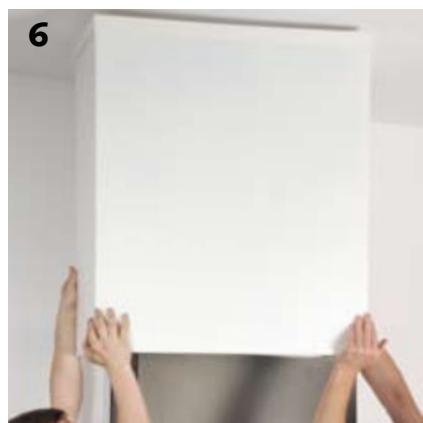

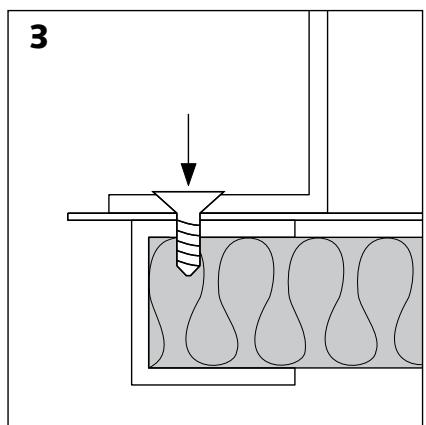

Glisser le tout sur le dessus de l'ossature et l'insérer à l'arrière dans les 2 encoches prévues.

Par l'ouverture de la sortie d'air de convection, insérer la patte incluse dans le kit isolant.

Par le dessus de l'ossature fixer la patte en prenant la rehausse en sandwich (M5x20 tête fraisée) [schémas 1, 2 & 3].

Remontage de l'habillage SF15

Revisser (2 vis + écrou) les charnières (dormants de gonds) [photo 1].

Refixer le roulement de fermeture [photo 2].

Remettre la devantage dans ses gonds [photo 3].

Placement de la préhension d'ouverture de vitre du foyer

Avec la main froide, ouvrir la porte du foyer en mode basculant [photo 1].

Dévisser le cylindre de préhension d'ouverture de vitre du côté où vous souhaitez installer la nouvelle préhension [photo 2]. Exercer un couple important car les éléments sont vissés et collés.

À l'aide de la vis tête bombée M6x12 pré-encollée et la clé allen de 4, visser le parallélépipède rectangle de rallonge de préhension de vitre. Sur ce parallélépipède rectangle, replacer le cylindre de préhension [photo 3 & 4].

Refermer la porte du Stuv 21/65H en maintenant la préhension vers le bas pour éviter que la vitre ne se relève [photo 5] (éviter d'utiliser la préhension qui vient d'être collée). Fermer la davantage du SF15 [photo 6].

Finaliser la position du foyer

Tirer le foyer jusqu'à butée vers l'avant (contre l'intérieur de la partie frontale de l'ossature). Centrer le foyer (gauche - droite) [photo 1].

Visser / dévisser les pieds réglables par l'intérieur de la chambre de combustion pour régler l'alignement du foyer avec le bas de l'ouverture du SF15 [photo 2].

Ventilation auxiliaire

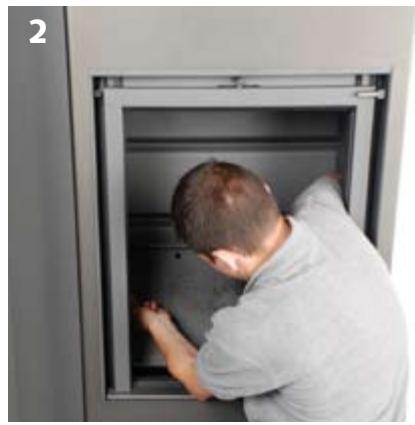

Retirer la plaque de fond du foyer [photos 1 & 2].

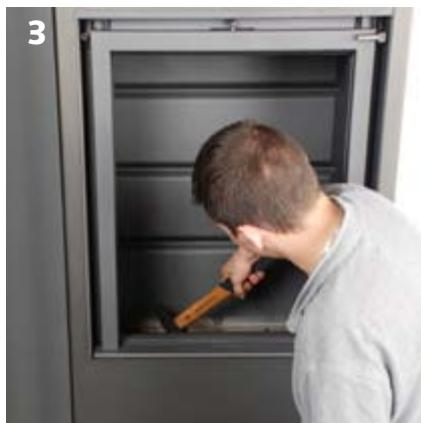

Faire sauter l'ouverture rectangulaire pour l'accès au ventilateur [photo 3].

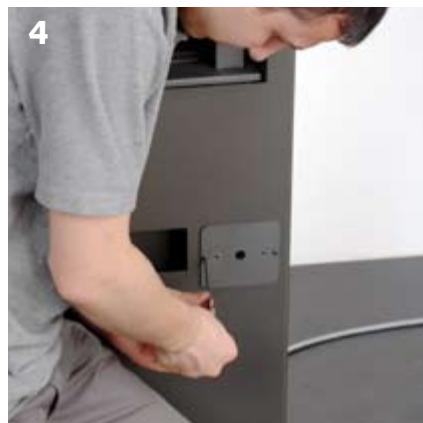

Dévisser la plaque du variateur du ventilateur [photo 4].

Effectuer le raccordement ventilateur-variateur [photo 5].

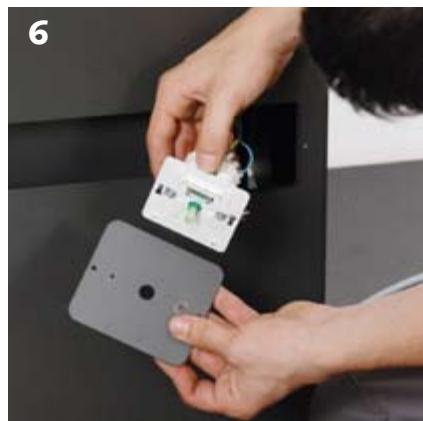

Insérer le variateur par l'intérieur du foyer et le faire ressortir par le carré de l'ossature du SF15 libéré par la plaque du variateur du ventilateur [photo 6].

Visser le variateur à la plaque [photo 7].

Réfixer l'ensemble sur l'ossature. Placer le bouton du variateur avec la petite vis de fixation [photo 8].

Raccordement électrique

Couper l'alimentation électrique avant toute intervention sur le circuit électrique.

Effectuer le raccordement entre le ventilateur et le variateur, puis entre le variateur et les fusibles.

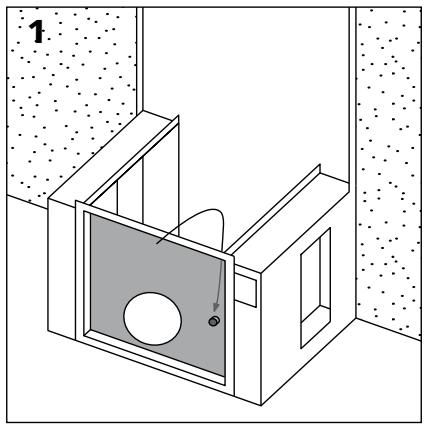

Ne pas oublier la mise à la terre [schéma 1].

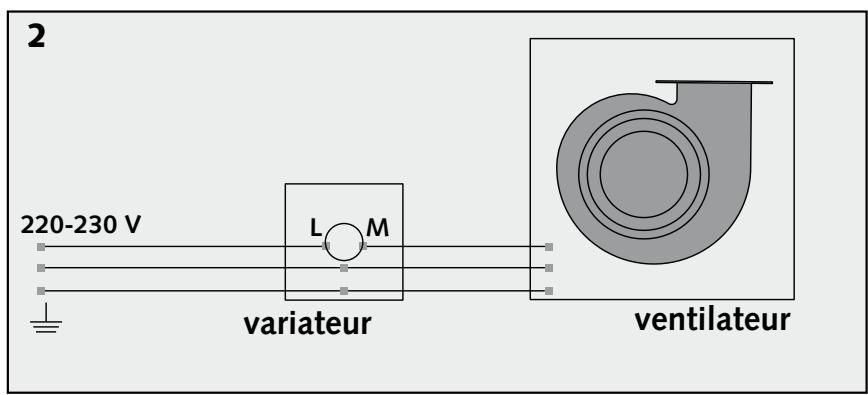

Raccorder le ventilateur au circuit électrique de la maison [schéma 2].

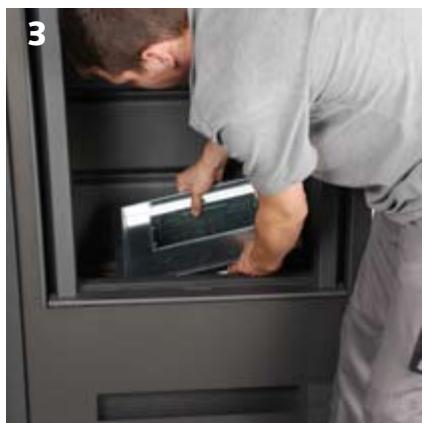

Placer le ventilateur à son emplacement définitif avec la bouche de pulsion le plus vers l'arrête possible [photo 3].

Pour des précisions sur l'installation du ventilateur et du foyer, se reférer à la notice du foyer proprement dite.

Terminer par le placement des réfractaires et des chicanes (voir notice d'installation du foyer).

Remarque

Certaines parties de l'habillage peuvent être très chaudes même en usage normal (puissance nominale).

Ouverture de la devanture

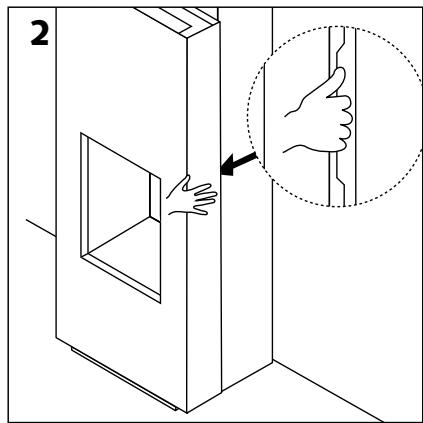

Une zone de préhension de la devanture est prévue pour l'ouverture de la devanture. Elle se situe à la même hauteur que le haut de l'ouverture foyère [photo 1 & schéma 2]. Avec la main, ouvrir la devanture. Si vous n'utilisez pas cette préhension, attention aux doigts.

Ouverture de la porte coulissante

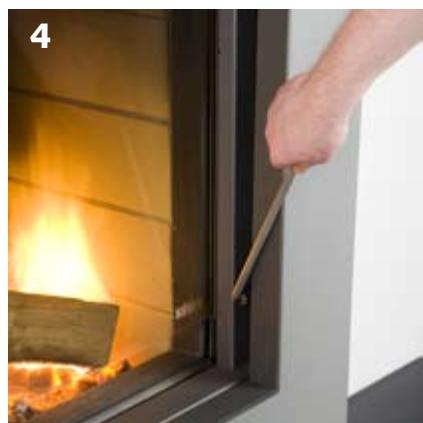

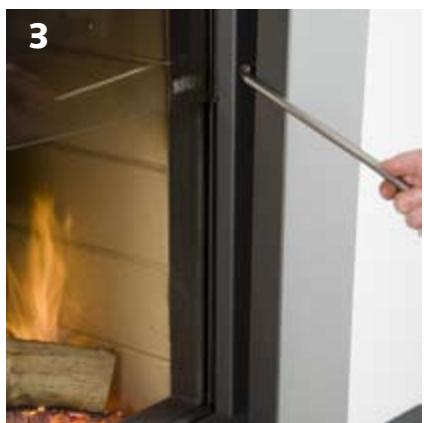

Insérer la main froide dans le cylindre de préhension spécifique du SF15. Coulisser pour ouvrir/fermer [photos 3 & 4].

Utilisation du clapet feu ouvert

La commande du clapet se trouve dans l'ouverture de la partie frontale de l'ossature. Voir notice Stuv 21 pour l'utilisation proprement dite.

Utilisation du ventilateur

La commande du ventilateur se trouve sur la partie frontale de l'ossature.

Afin de faciliter une bonne montée en température de la chambre de combustion, toujours attendre que le foyer soit bien chaud (env. 15 à 30 min.) avant de démarrer le ventilateur. Voir notice Stúv 21 pour l'utilisation proprement dite.

Attention

Avant de procéder à l'entretien, attendre le refroidissement complet du foyer.

Nettoyer avec un chiffon sec.

Pour le nettoyage des surfaces utiliser du détergent ménager traditionnel et non abrasif.

Ne jamais utiliser de solvant (acétone, white spirit,...).

Aucune trace de marqueur indélébile ne pourra être enlevée !!!

Ramonage

Effectuer le ramonage au moins une fois par an conformément aux règlements locaux et nationaux en vigueur. Si une partie du conduit de raccordement est horizontal, nous vous conseillons 2 ramonages par saison de chauffe.

Transmettre cette notice au ramoneur (voir « notice du Stuv 21 »).

Dans le cas d'une installation avec un raccordement vers le haut, voir la notice du Stuv 21.

Dans le cas d'une installation version "poèle" avec un raccordement vers l'arrête:

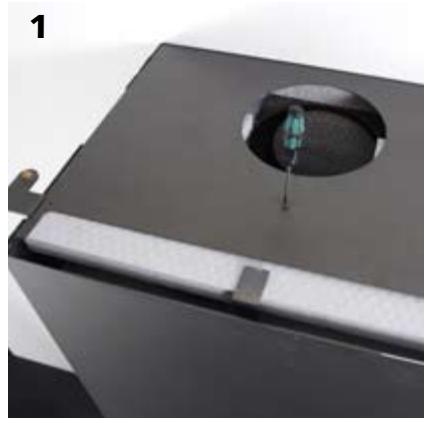

• démonter la pièce support de la plaque isolante [photo 1].
• faire glisser la plaque isolante vers l'avant [photo 2].

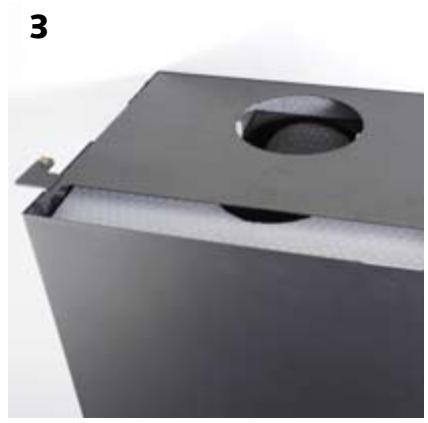

• Retirer le disque obturateur et ouvrir le dessus de la sortie de fumée [photo 3]. Ramoner et remonter en sens inverse.

Numéro de série

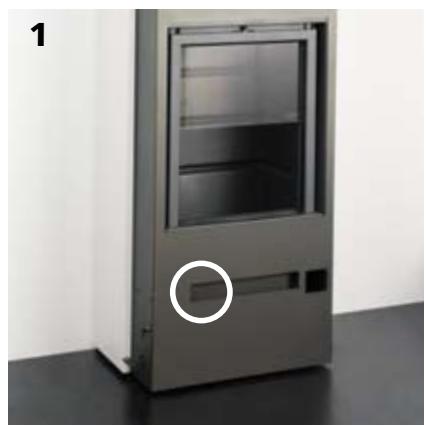

En cas de réclamation, communiquez toujours le n° de série visible sur le sous-part de l'ossature de l'habillage, visible par le jour rectangulaire [photo 1].

Problèmes et solutions

La jonction entre la devanture et la face du foyer n'est pas régulière [schéma 2] :

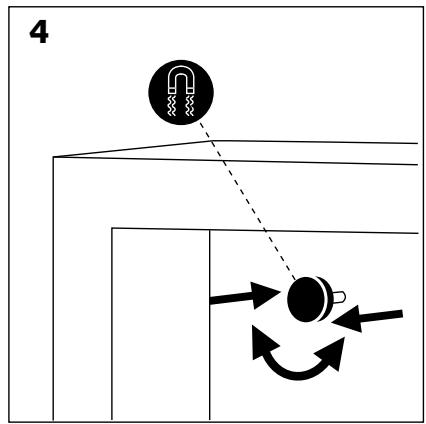

À l'intérieur de la devanture (dans le haut et dans le bas) vous trouvez un aimant réglable en profondeur permettant d'ajuster l'accostage [schémas 3]. À l'aide de la clé de 8, déserrer le contre-écrou, régler l'aimant en le vissant ou dévissant. Le bloquer en resserrant le contre-écrou [schéma 4].

La devanture frotte sur la partie frontale de l'ossature [schéma 1]:

Régler la hauteur de la devanture. À l'aide d'une cale, soulever légèrement la porte de la devanture et régler une des vis réglables des charnières [photos 2 & 3].

Pour tout autre problème, contacter ce revendeur.

Les foyers stuv sont conçus et fabriqués en belgique par:

Stuv sa

rue Jules Borbouse 4

Importateur pour la suisse:

Lack sa

Chemin de la Foule 15

CH-2740 Moutier

T0324934232

[e-mail] - www.lack-sa.ch

imprimé sur papier 100% recyclé

Notice d'installation & mode d'emploi habillage SF15 pour stûv 21/65h

1010 - SN 77016 >...

Stu v se réserve le droit d'effectuer des modifications sans préavis.

Cette notice a été élaborée avec le plus grand soin; nous déclinons néanmoins

toute responsabilité pour quelqu'erreur qui aurait pu s'y glisser.

Éditeur responsable: Gérard Pitance – rue Jules Borbouse 4 – 5170 Bois-de-Villers – Belgique

Vous pouvez obtenir ce document

dans une autre langue : veuillez consulter
