MODE D'EMPLOI 16-H STUV
Cet accessoire a été conçu pour offrir un maximum de confort et de sécurité.
Le plus grand soin a été apporté à sa fabrication.
Si malgré cela vous constatiez une anomalie, contactez votre distributeur.

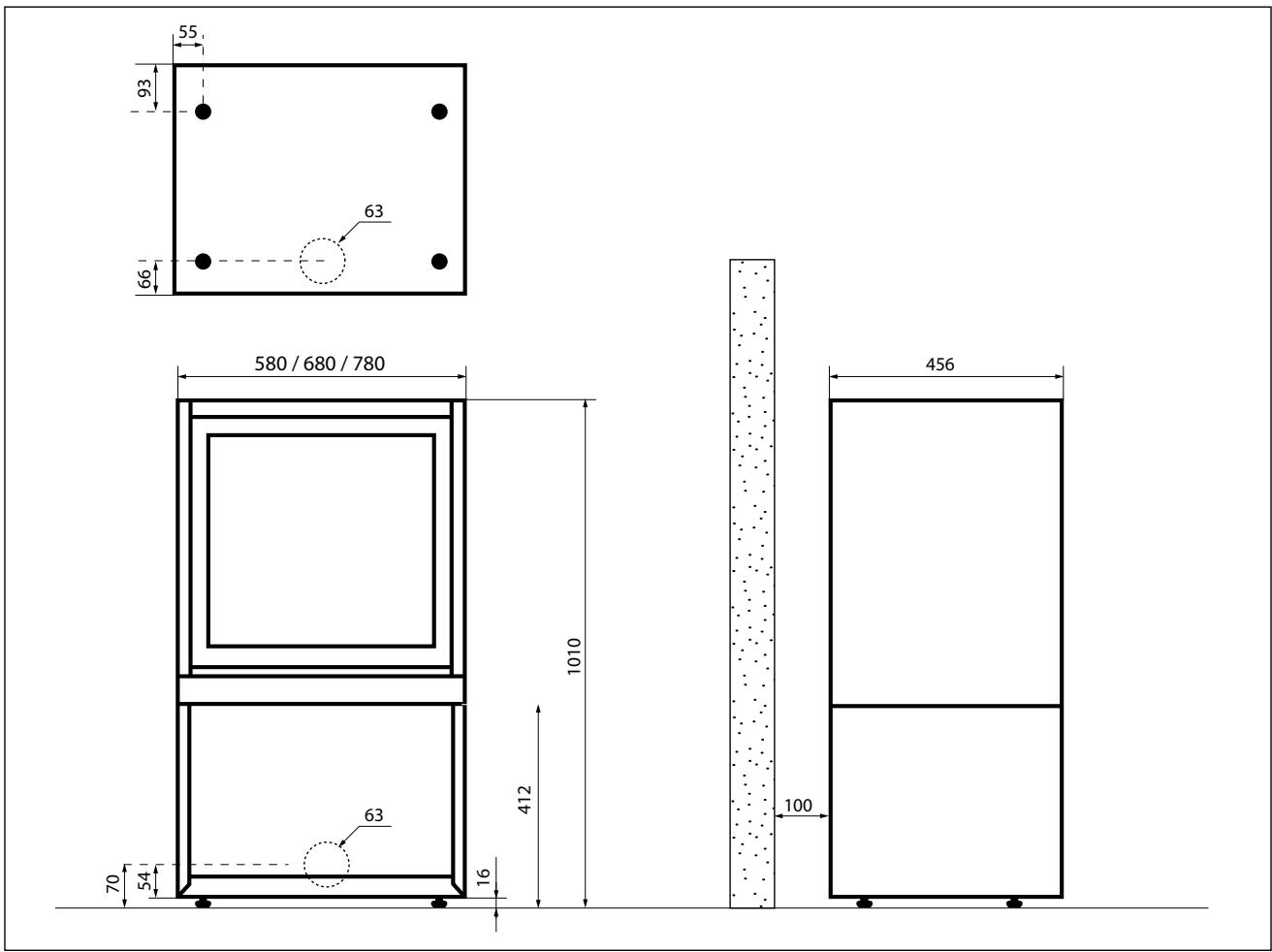

Dimensions
Lire les notices d'installation et mode d'emploi avant l'installation et l'utilisation proprement dite.
Cet accessoire (base) a été conçu pour accueillir un Stúv 16-cube uniquement.
La garantie ne couvre les détériorations dues au transport que si elles sont signalées dans les 48 heures de la livraison et qu'une réserve a été émise lors de la réception.
L'installation du foyer lié à cet accessoire, ainsi que des matériaux qui l'entourent, doit être conforme à la notice d'installation du Stuv 16-cube, à tous les règlements (locaux et nationaux) et à toutes les normes (nationales et européennes).
Les bases sont compatibles avec les 16-cube à partir des numéros de série suivants:
- 16/58-cube: à partir du n°90817
- 16/68-cube: à partir du n°95166
- 16/78-cube: à partir du n°81637
Cette base doit être installée avant d'installer le foyer proprement dit.
L'installer de niveau à l'aide des pieds régables.
Rappel: il est préférable d'installer le kit d'arrivée d'air extérieur avant d'installer le foyer. Dans le cas contraire, il faudra redémonter le foyer.
Arrivée d'air pour la combustion
Le foyer a besoin d'air pour la combustion.

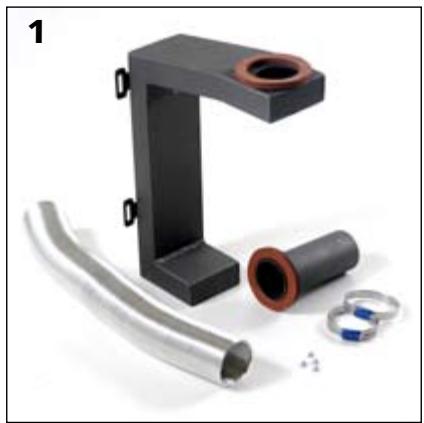

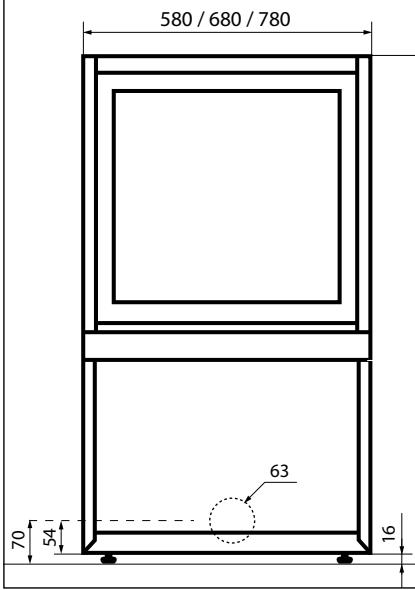

Lors de l'installation avec le kit d'arrivée d'air extérieur [photo 1], contrôlez les axes d'arrivée à l'aide des cotes [schéma 2]. Le kit d'arrivée d'air ne pourrait pas être installé sans redémontez le foyer.
Veiller à ne pas écraser le conduit lors du montage.
Capacité portante de la structure
S'assurer que la résistance du plancher est suffisante pour supporter le foyer et sa base ; en cas de doute, consulter un spécialiste.
Attention!
La peinture de la base n'est pas cuite au four; elle est donc relativement fragile. Manipuler la base avec précaution lors de son installation.
Vérification du contenu

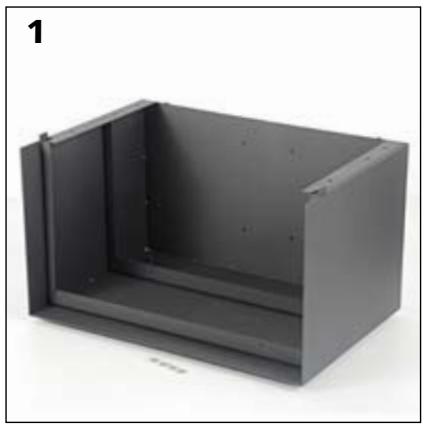

- 1 base (pour 16/58: ref 13010012, pour 16/68: ref 13010013, pour 16/78: ref 13010014)
- 4 vis M6x16 tête hexagonale

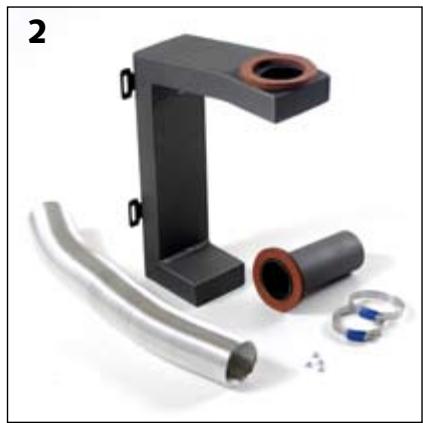

En option : arrivée d'air extérieur pour base 16-cube:
- 1 canal d'arrivée d'air -1 buselot
- 1 flexible
- 2 colliers de serrage
- 4écrous M4
Préparation du socle de préposé et de la base du stúv 16-cube
Déballer le Stúv 16-cube (voir pages 8 & 9 notice d'installation du 16-cube).
Prendre le plateau de prépose et les 4 pieds réglables.

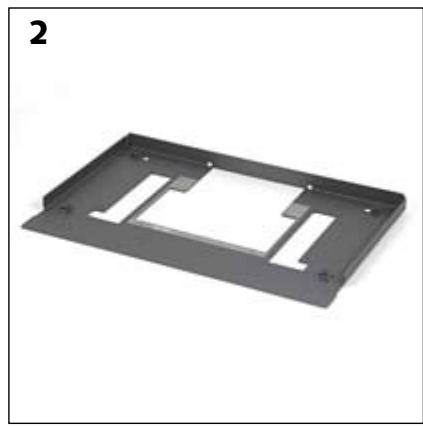

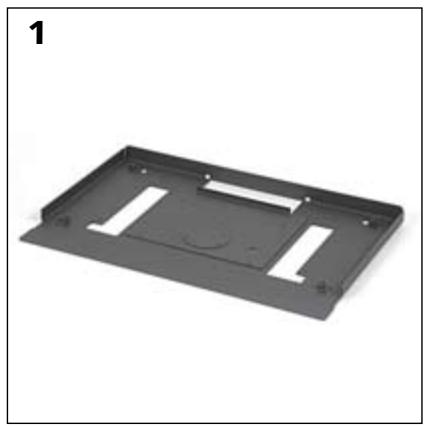

À l'aide d'une clé allen de 3 mm, dévisser le bouchon d'arrivée d'air et les trappes avant et arrière du plateau de prépose [photos 1 & 2]. Ces éléments ne seront pas utiles dans cette installation.

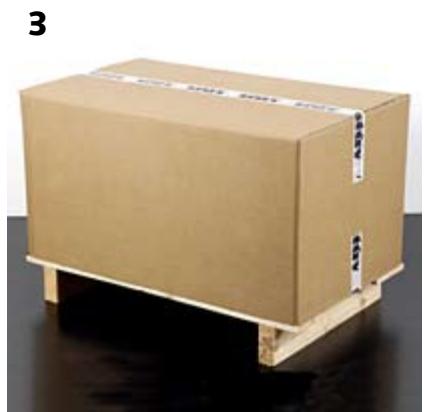

Retirer l'emballage de la base du Stuv 16-cube [photo 3].

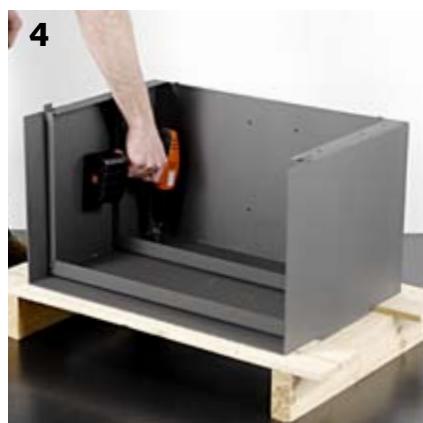

À l'aide de la dévisseuse (embout Torx 20), dévisser la base de la palette en bois [photo 4].

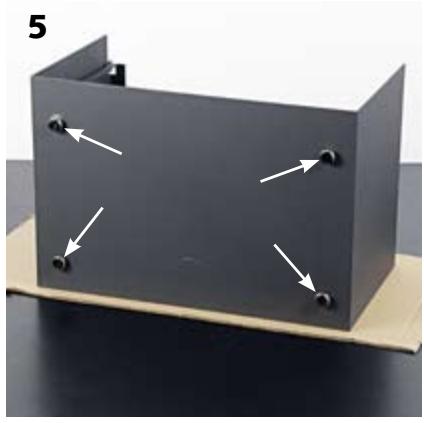

Placer une protection sur le sol et basculer la base sur son dos et visser à fond les 4 pieds régables à la base [photo 5].
Préparation du kit arrivée d'air extérieur (en option)

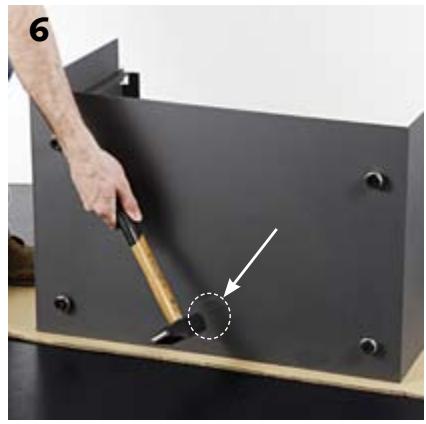

À l'aide d'un marteau, faire sauter le bouchon inférieur ou postérieur de la base suivant la configuration désirée [photo 6].

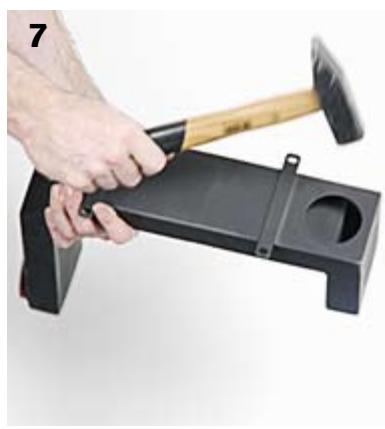

Effectuer de même pour le canal d'arrivée d'air suivant la configuration désirée [photo 7].
Positionner la base à son emplacement définitif.

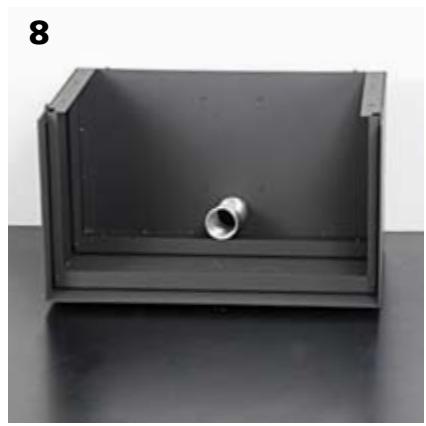

Passer le flexible d'arrivée d'air dans l'orifice de la base [photo 8].

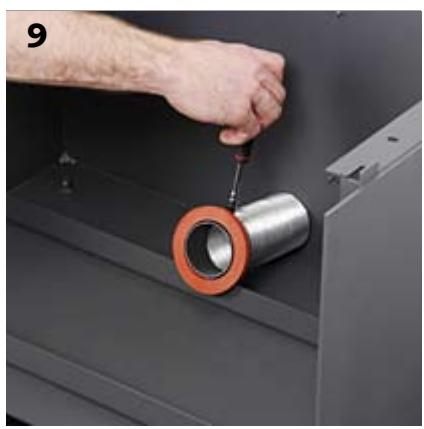

Glisser le collier de serrage autour du flexible. Insérer le bouchon dans le flexible jusqu'à butée. À l'aide de la clé de 7, visser le collier pour solidariser l'ensemble [photo 9].

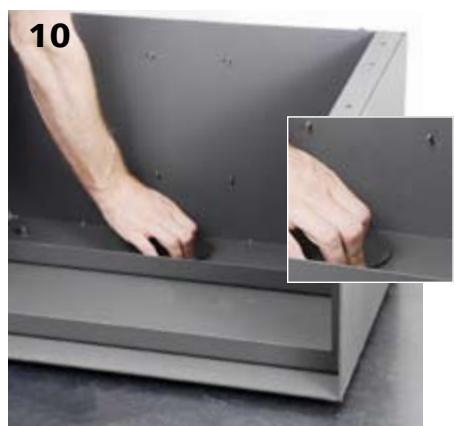

Dans le cas d'une arrivée d'air par l'arrière, recapacer le bouchon retiré de la base en point [6] et le déposer sur la prédécoupe du fond de la base (entre le canal et la base). Ce bouchon sert alors d'entretoise [photo 10].

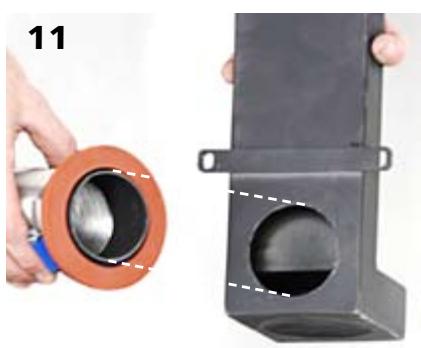

Amener le canal d'arrivée d'air à son emplacement. Veiller à bien insérer l'extrémité du buselot qui vient épouser le canal [photo 11].

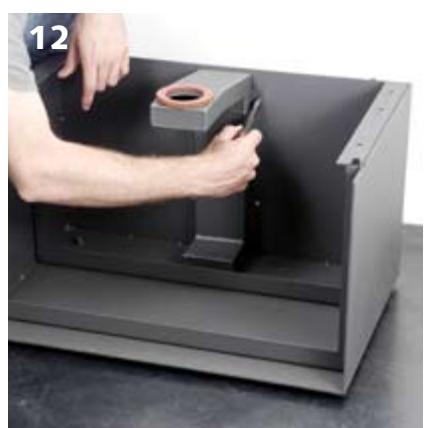

À l'aide des 4 écrous M4, fixer le canal [photo 12].
Si ce n'est encore fait, poser la base sur ses pieds. La positionner à son emplacement définitif. Contrôler la distance de sécurité par rapport aux matériaux combustibles. Se référer à la notice d'installation du Stúv 16-cube.
Placement du plateau de prépose et du foyer

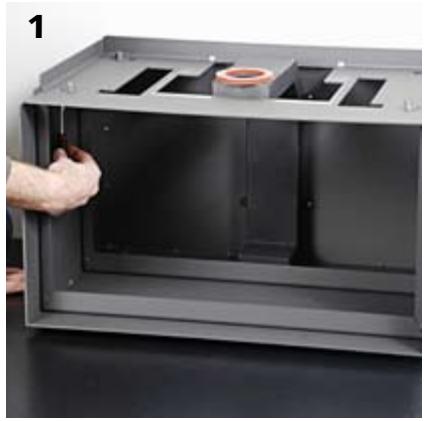

Placer le plateau de prépose sur la base. Prévoir, engager les vis M6x16 tête hexagonale sans les serrer afin de pouvoir ajuster les éléments [photo 1].

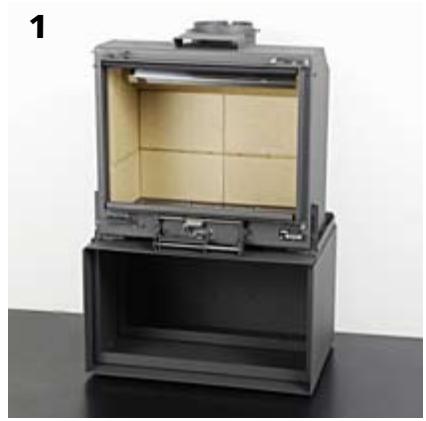

Placer le foyer sur le plateau de prépose [photo 2].
Fixation des pattes de liaison "foyer - plateau de prépose

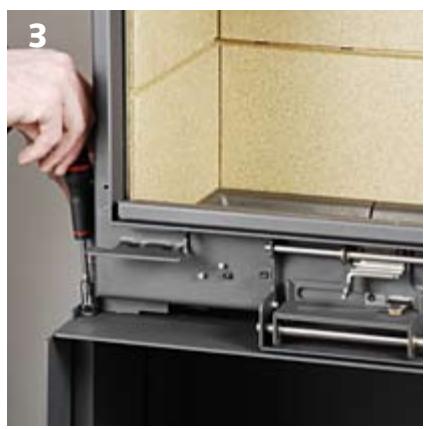

À l'aide des vis M5x12 tête hexagonale, visser les 2 pattes de liaison avant – gauche et droite – [photo 3].

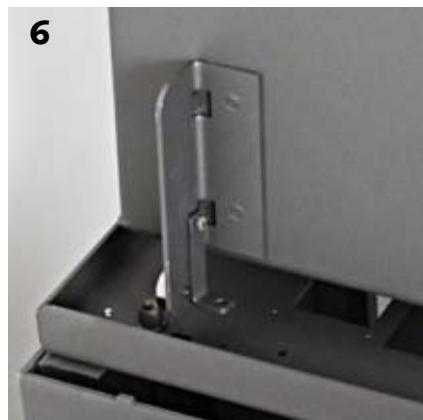

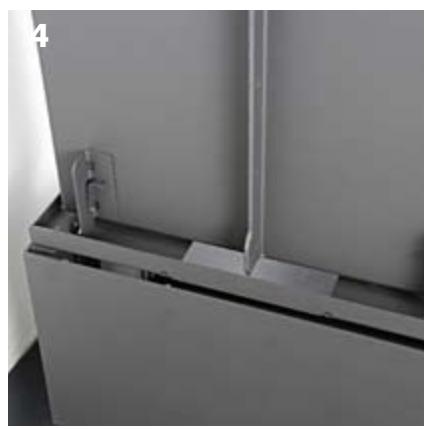

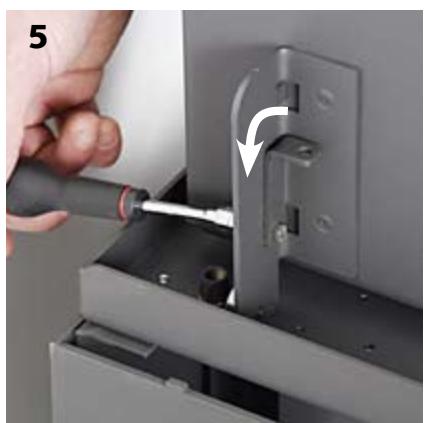

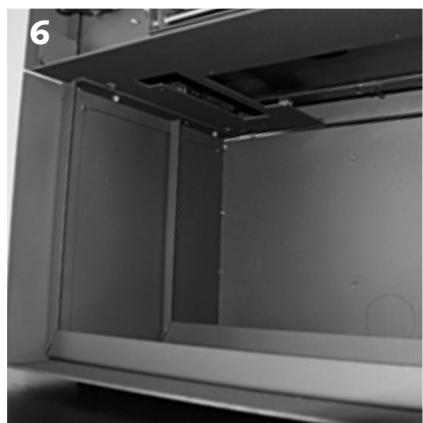

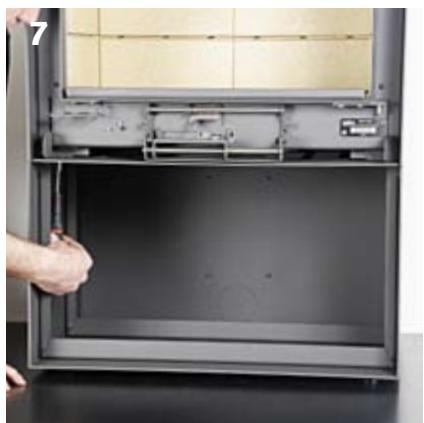

Déserrer les 2 pattes de liaison arrière [photos 4 & 5]. Basculer légèrement le foyer vers l'avant pour que les pattes arrière basculent à la verticale [photo 6].
Resserrez l'axe de rotation et fixez-le avec les 2 vis M5x12 tête hexagonale.
Placement du capot du foyer

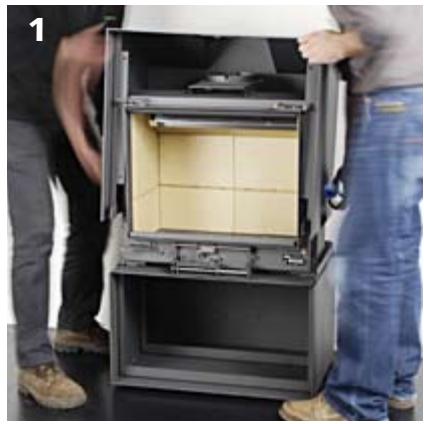

À l'aide des poignées prévues, placer le capot sur le foyer [photo 1].
Centrer la découverte dans le capot par rapport à la sortie de fumée du foyer.

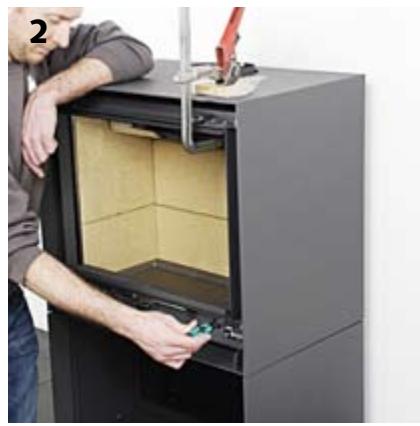

Fixer le capot par les 4 vis à l'avant [photo 2] en commençant par les vis inférieures. Pour faire coincider les trous, vous pouvez utiliser un serre-joint (ne pas griffer le capot).
La partie supérieure du capot doit être solidarisée avec le foyer : un verrou est prévu à cet effet [photos 3 & 4].

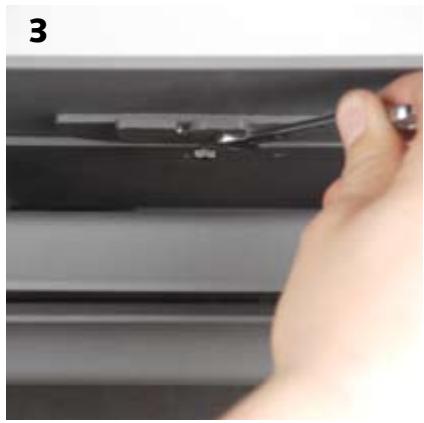

- Débloquer la vis hexagonale du verrou [photo 3]

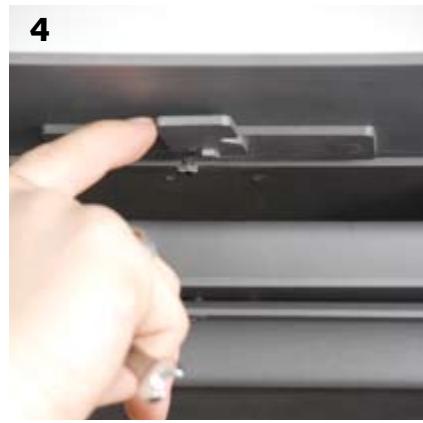

- Le faire pivoter de 3/4 de tour [photo 4] et rebloquer la vis.

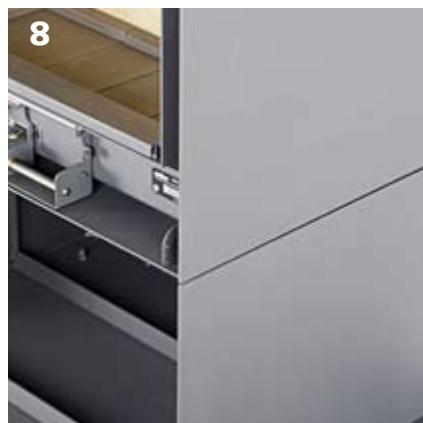

Alignement du capot du foyer à la base
Vérifier l'ajustement de l'arrière, sur la profondeur puis latéralement. Corriger si nécessaire.

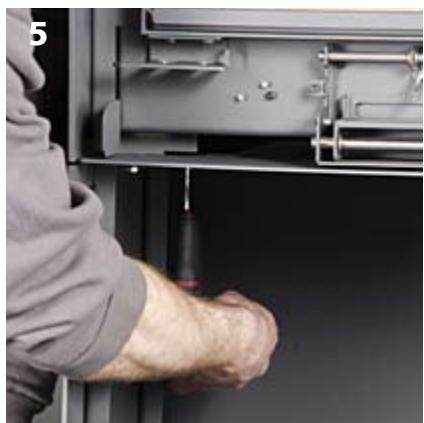

À l'aide d'une clé de 10, visser l'arrière du socle au foyer par l'intérieur de la base [photo 5].
Ajuster l’avant si nécessaire, et visser l’avant du socle, toujours par l’intérieur de la base.
Pour la suite du montage, se référer à la notice d'installation du Stuv 16-cube, à partir de la page 13.
Les foyers Stuv sont conçus
et fabriqués en Belgique par
Stuv sa
rue Jules Borbouse 4
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgique)
info@stuv.com - www.stuv.com
rue Jules Borbouse 4,
rue Jules Borbouse 4
