MODE D'EMPLOI 30-UP STUV
mode d'emploi Stuv 30-up
[fr]
0309 - SN: 68718 > ... à remettre à l'utilisteur
Vous avez besoin un foyer Stûv;
Concept & Forme vous en remercie.
Il a été consu pour vous offrir un maximum de plaisir, de comport et de sécurité. Le plus grand soin a été apporté à sa fabrication. Si malgré cela vous constatiez une anomalie, contactez votre distributeur.
Sommaire
| Normes & agréations | 3 |
| Caracteristiques techniques | 4 |
| Recommendations | 5 |
| Manipulations | 6 |
| Combustibles | 8 |
| Comment fonctionne votre Stûv 30-up ? | 9 |
| Allumer le feu ! | 10 |
| Entretenir le feu | 11 |
| Fonctionnement à feu ouvert | 12 |
| Éteindre le feu | 12 |

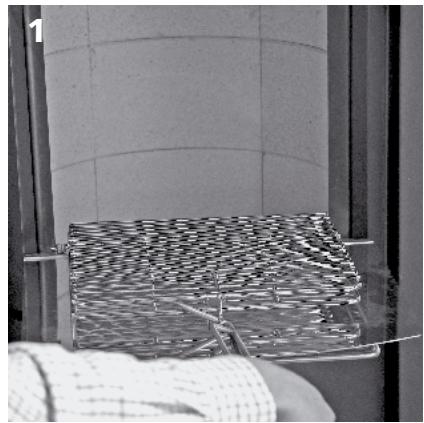

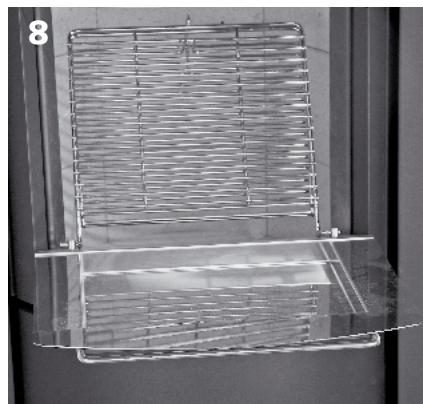

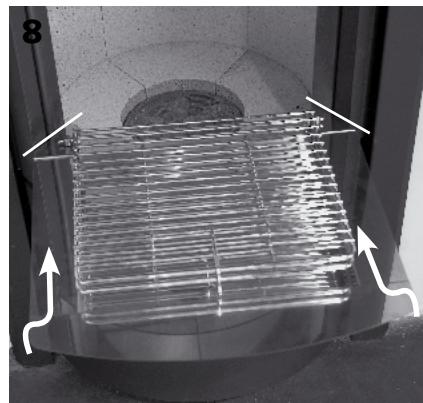

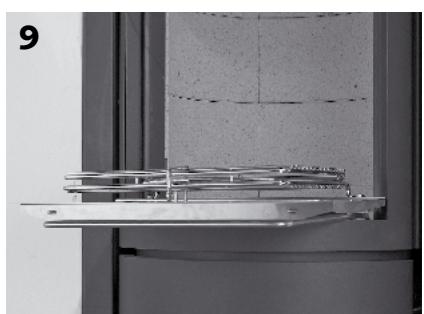

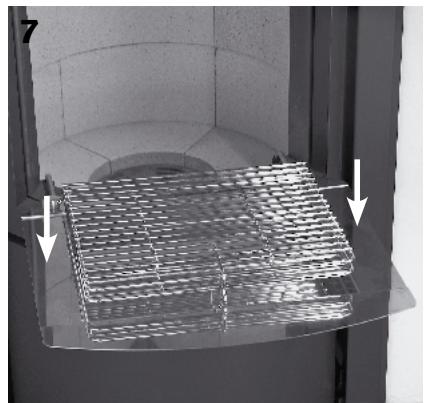

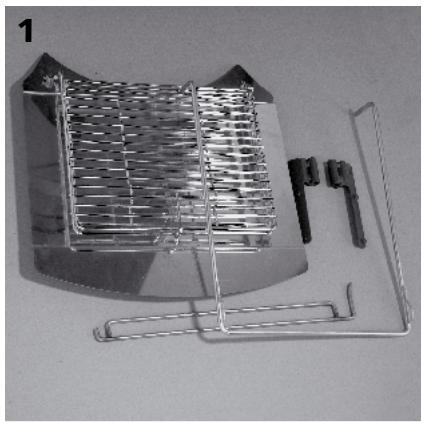

| Grillades (installation du kit barbecue) | 13 |
| Grillades (mode d'emploi du kit barbecue) | 14 |
| Entretien régulier | 15 |
| Entretien annuel | 15 |
| Ramonage | 16 |
| Nettoyage entre la partie fixe du foyer et le tambour | 17 |

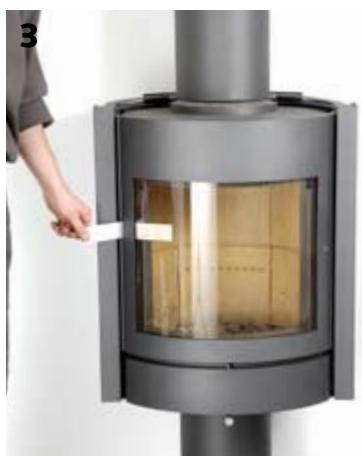

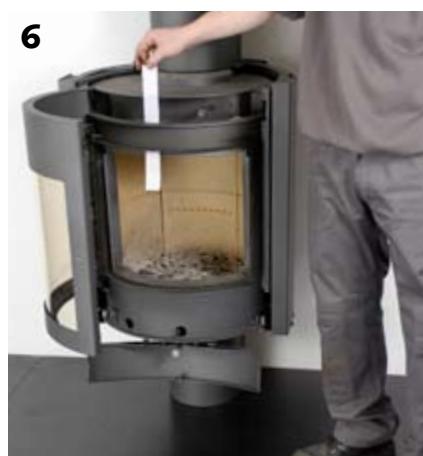

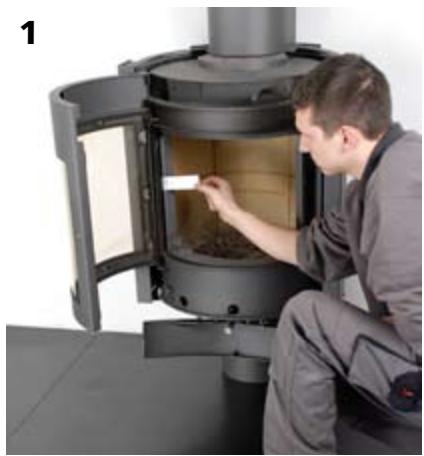

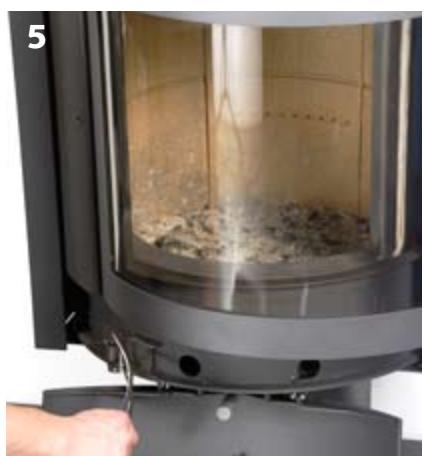

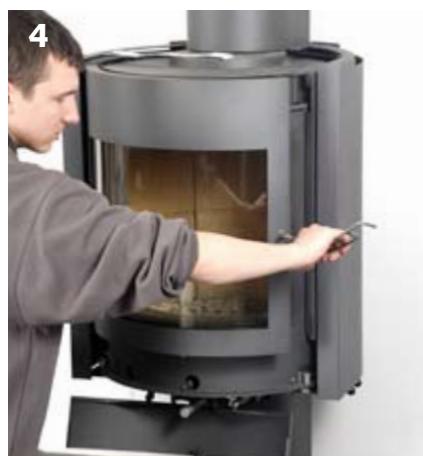

| Vérifier l'état des joints | 18 |
| En cas de panne... | 20 |
| Garantie Stûv | 20 |
| Bon de garantie | 21 |
Les foyer Stuv 30-up (afonctionnementintermittent)
répondent aux exigences (rendement, émission de gaz, sécurité,...) des normes européennes EN.
Les données reprises ci-apres sont fournies par un laboratoire agreé.
Résultats des tests suivant EN 13240: 2001 et 13240-A2: 2004 (poèles).
CE
Concept & Forme sa B-5170 Bois-de-Villers (Belgique)
08QA091324004 EN 13240:2001/A2:2004
Poèle à bois Stûv 30-up

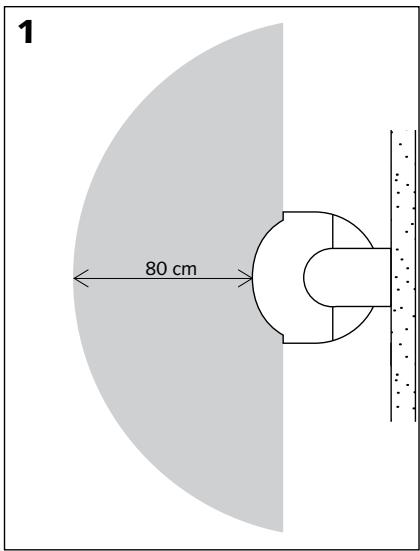

Distance minimum de sécurité par rapport aux matériaux combustibles adjacents:
- à l'arrête: 0cm (avec le kit d'isolation)
- sur les côtés: 10cm
- en-dessous: 30cm
Combustible commande: buches de bois exclusivement
Émission de CO en porte vitrée: < 0,09%
Température moyenne des fumées en porte vitrée et porte pleine: 118 °C
Puisance nominale calorifique en porte vitrée et porte pleine: 8kW
Rendement en porte vitrée et porte pleine: > 80%
Émission de particules en porte pleine: 23 mg/Nm³
Lire cette notice!
\section*{Caracteristiques techniques de l'appareil}
suivant la(norme EN 13240:2001 et 13240-A2:2004
| Poèle Stûv 30-up | |
| Masse de l'appareil | 151 kg |
| Combustible recommandé | buches de bois exclusivement |
| Longueur maximum des bûches en position horizontale | 33 cm |
| Puisance calorifique nominale | 8 kW |
| Plage optimale de puissance d'utilisation en kW | 5 - 9 kW |
| Plage de consommation de bois par heures à 12 % d'humidité conseillée | 1,3 - 2,4 kg |
| Liminé maximal de consommation de bois par heures (pour éviter la surchauffe de l'appareil) | 3,4 kg/h |
| Rendement en porte vitrée et porte pleine | >80% |
| Distance minimum de sécurité par rapport aux matériaux combustibles adjacents (avec le kit d'isolation) | |
| - à l'arrête | 0 cm |
| - sur les côtés | 10 cm |
| - en-dessous | 30 cm |
| Section minimum de l'alimentation en air de combustion depuis l'extérieur en position porte vitrée et porte pleine | Ø 63 mm |
| Tirage minimum pour l'obtention de la puissance calorifique nominale en porte vitrée et porte pleine | 12,3 Pa |
| Débit massique des fumées en porte vitrée et porte pleine | 9,4 g/s |
| Température moyenne des fumées à la puissance nominale en porte vitrée et porte pleine | 118°C |
| Émission de CO en porte vitrée et porte pleine | < 0,09% |
| Émission de particules en porte vitrée et porte pleine | 23 mg/Nm3 |
- L'installation de ce foyer doit avoir été réalisée suivant les règles de l'art et les prescriptions locales ou nationales. Un professionnel qualifié se sera assuret notamment que le conduit de fumées, compte tenu de ses caractéristiques et de son environnement, convient pour le foyer installé.
- Si vous n'avez pas prévu sous le foyer ou à proximé une arrivée d'air extérieur pour alimenter la combustion, sachez que son fonctionnement peut être perturbé (risque de refoulement) par un extracteur d'air situé dans le même espace ou dans une piece contigüe, tel qu'une hotte de cuisine, un système d'air conditionné, une Ventilation Mécanique Contrôlée ou un autre foyer. De préférence, prévoir en conséquence une arrivée d'air extérieur au moins équivalente à une section de 63 mm de diamètre et en respectant toutes les réglementations locales ou nationales en vigueur. Cette section est suffisante pour un seul foyer Stúv 30-up. Maintenir toujours cette entrée d'air bien dégagée. Si d'autres appareils consommateurs d'air sont installés dans le même local, prévoir des entrées supplémentaires en fonction de leur consommation.
Lire attentivement ce mode d'emploi et respecter les consignes d'entretien. -
Utiliser le foyer conformément au réglementations locales et nationales et aux normes européennes.
Certaines autorités imposent ou restreignent les conditions d'utilisation, suivant le combustible utilisé. En besoin compte!
-Certaines parties du foyer-la vitre et les parois exterieures- peuvent etre très chaudes meme en usage normal (puissance nominale) [photo 1].Ne laissez jamais des enfants en bas age sans surveillance dans la pièce ou il est instalé. -
Les entrées et sorties d'air doivent toujours rester libres.
Toute modification apportée à l'appareil peut creer un danger et vous privera du bénéfice de la garantie. En cas de réparation, n'utiliser que des pieces de rechange Stuv. - Nous renvoyer le certificat de garantie dûment complété en mentionnant bien le n° de série de l'appareil, visible sur une plaque signalétique fixée sur le corps du foyer en position porte pleine [photo 2].
En cas de feu de cheminée:
Surtout ne pas ouvrir la porte du foyer.

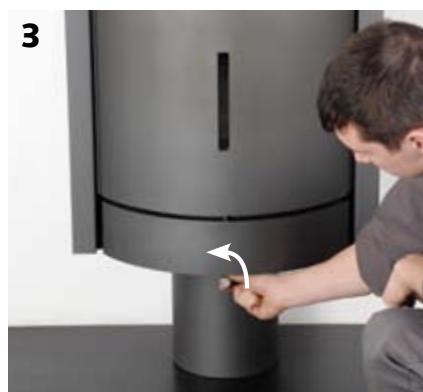

Tourner la commande du registre à fond dans le sens anti-horologiqueitué en dessous de l'abattant [photos 3 &4].
Appeler les pompiers.
Éteindre le feu avec un extincteur à poudre, de la soude ou du sable (surtout pas d'eau).
Ventiler la pierce dans lequel se fouve le foyer.
Suite à un feu de cheminée, faire nettoyer et inspecter la cheminée par un professionnel. La faire réparer si nécessaire.

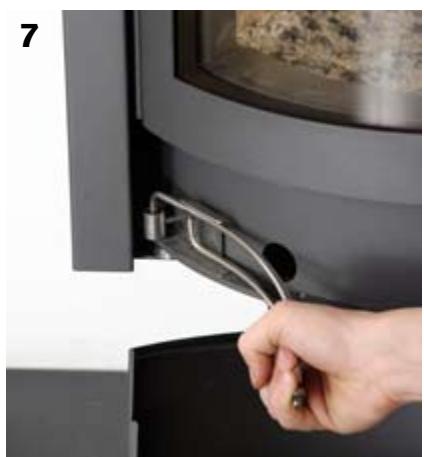

Ouverture des portes
Utiliser la main froide comme clé de verrou pour ouvrir et fermer les portes. Toujours verrouiller les portes avant d'effectuer une rotation de tambour [photo 1].

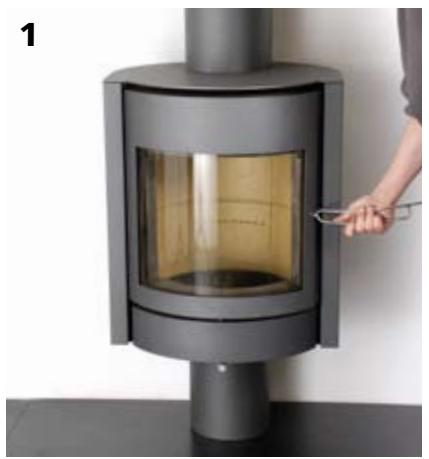

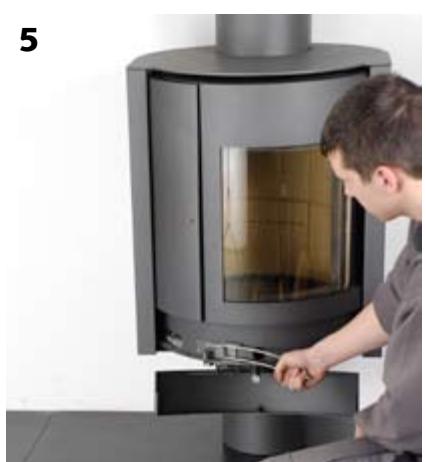

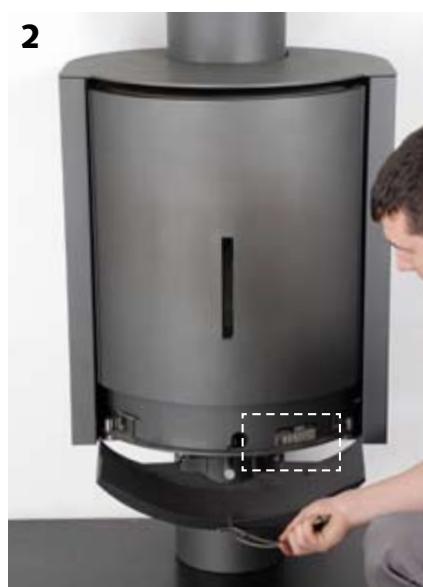

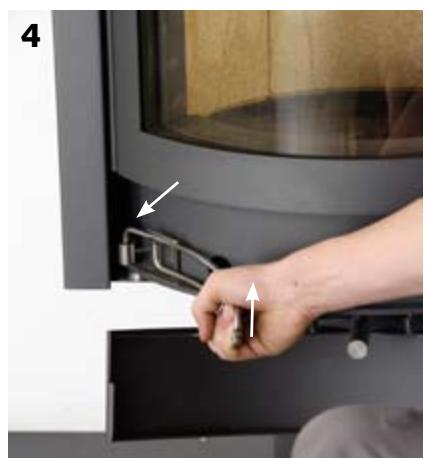

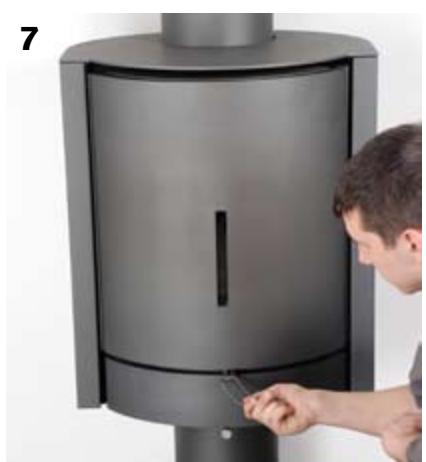

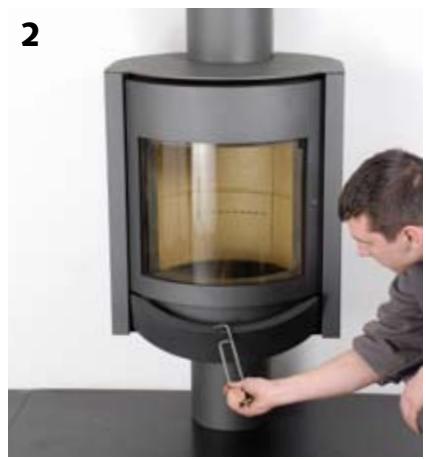

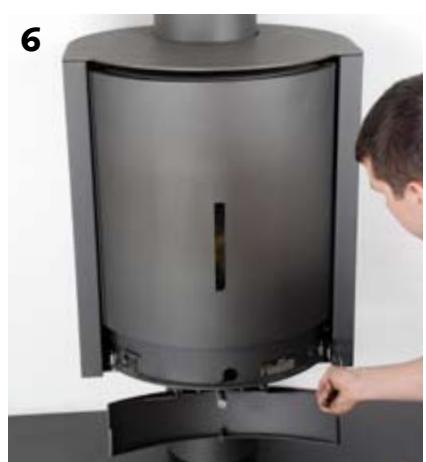

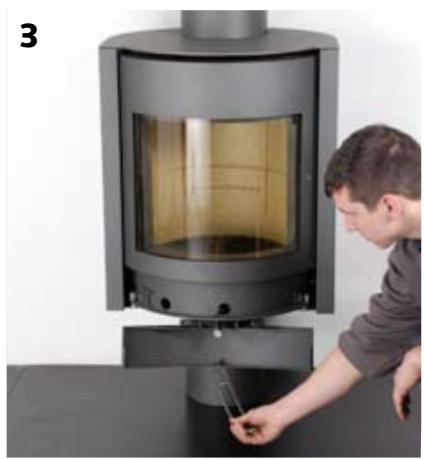

Rotation du tambour
- Introduire l'embout de la main froide dans le cylindre situé à gauche [photo 4].
- Exercer une poussaee vers le centre du foyer (effet de levier) pour débloquer le tambour.
- Effectuer 1 ou 2 tiers de révolution vers la droite jusqu'à la butée [photos 5 & 6]. Preindre soin d'effectuer toujours les rotations de gauche à droite. Refermer l'abattant [photo 7].
Réglages d'arrivée d'air
Le contrôle de l'air pour la combustion s'effectue à 3 niveaux:

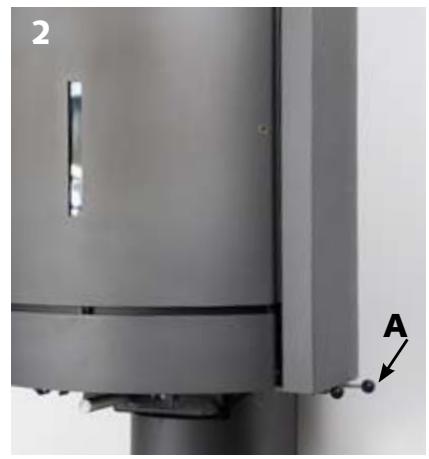

Lafermetureextérieure
empêche le refroidissement de la maison quand le foyer n'est pas en fonctionnement. Tirer sur la commande arrête pour ouvrir l'arrivée d'air [photo 2 index A]. La repousser pour laREFERmer. Il doit être ouvert lors du fonctionnement du poèle.

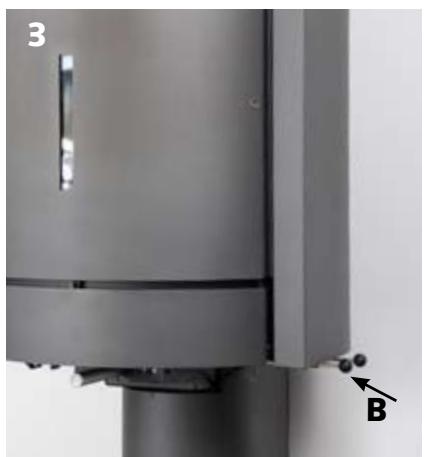

Le clapet "feu ouvert"
est concu pour augmenter l'apport d'air extérieur quand le foyer fonctionne à feu ouvert et consomme donc beaucoup d'air. Ce clapet est surtout utile dans les habitations basse energie. Tirer sur la commande avant pour ouvrir l'arrivée d'air [photo 3 indices B]. La repousser pour la refermer.

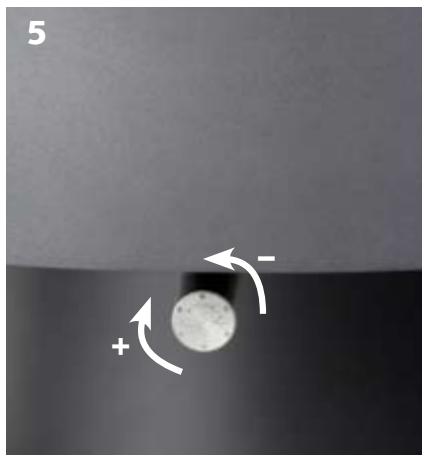

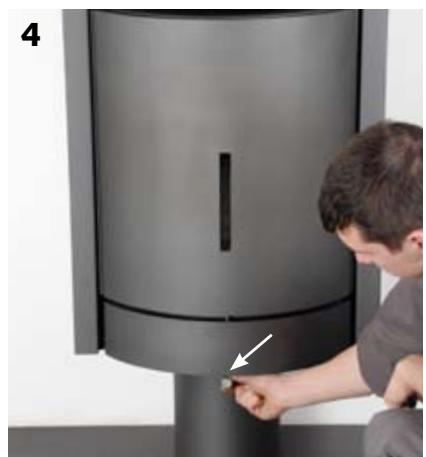

Le registre du foyer permet de doser finement l'apport d'air pour régler la combustion à foyer fermé (porte pleine et porte vitrée). Pivoter dans le sens horologique pour augmenter l'arrivée d'air et dans l'autre pour la restreindre [photo 4 et 5].
Quel bois désir?
Les différentes essences de bois ont des pouvoirs calorifiques différents et elles ne brûlent pas toutes de la même façon. D'une manière générale, donnez votre préférence aux bois durs comme le chêne, le hêtre, le frête, le charme, les fruitiers: ils produit de belles flammes et beaucoup de braises qui restent longtemps incandescentes.
Le séchage
Quel que soit le bois choisi, il doit être bien sec. Le bois humide chauffe infiniment moins: une grande partie de l'énergie n'est utilisée que pour evaporer l'eau qu'il contient. L'aubier -c'est ainsi qu'on appelle le bois jeune immédiatement sous l'écorce - peut containir jusqu'à 75% d'eau. De plus, le bois mouillé dégage beaucoup de fumée et peu de flammes et il provoque l'encrassement du foyer et de la cheminée. Pour favoriser le séchage, il est important que les gros rondins soient fendus.
Le bois sera couvert ou abrité de la pluie, mais bien ventilé. En général, il faut compter deux années de séchage. Avec l'expérience, vous apprécierez le séchage en soupesant les buches: plus elles sont sèches, plus elles sont légères et plus elles produit un son clair quand on les cogne l'une contre l'autre.
A proscire
Les bois qui ont subi destraitements chimiques, traverses de chemin de fer, agglomerés qui encrassent rapidement l'appareil et la cheminée et peuvent produit des émanations toxiques.

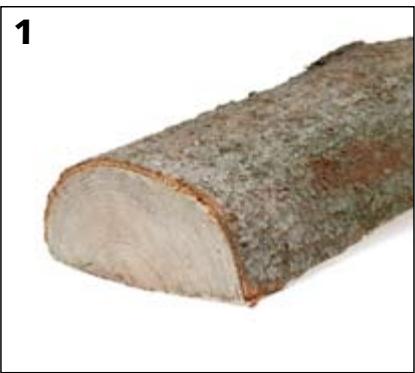

Le hêtre [photo 1], le frêne
Des bois de chauffage à recommander:ils sèchent vite et on en trouve facilement. lIs doivent etre stockés sous abri immediatement après avoir eté débités et refendus, sinon ls poursissant très vite et perdent leur pouvoir calorifique. lIs sont faciles à allumer, offrent des deux dynamiques et des flammes très lumineuses.

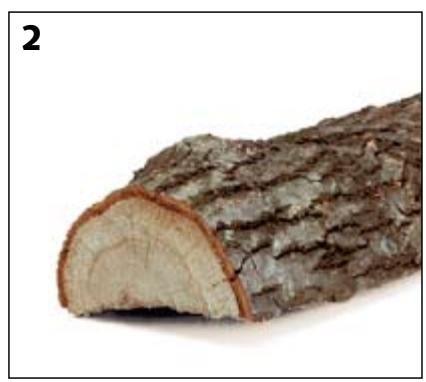

Le chêne [photo 2]
C'est un excellent combustible, mais il doit - contrairement aux autres
bois - rester non couvert pendant 2 ans pour que la pluie le débarrassée des tanins qu'il contient. Ensuite, on l'entreposera sous abri encore un an ou deux avant de le brûler. Dans les petites branches, la proportion d'aubier (qui brûle trop vite) est importante. Il brûle lentement, offre un feu calme et donne de belles braises. Idéal pour faire un barbecue et pour fonctionner à feu continu.

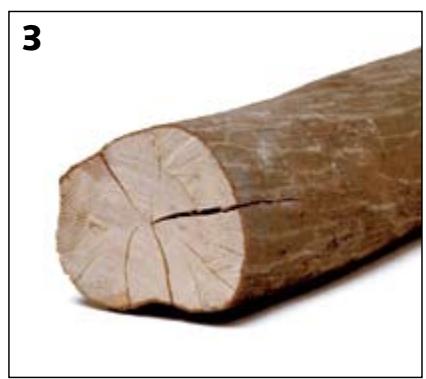

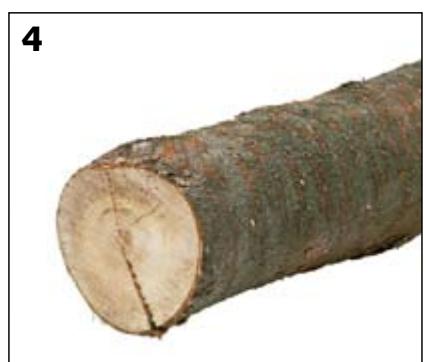

Le charme [photo 3], le merisier [photo 4], les fruitiers
Excellents combustibles, mais rares. Ce sont des bois durs. Ils offrent de belles flammes, harmonieuses, calmes, et donnent de belles braises. Idéal pour faire un barbecue et pour effectuer un feu continu.

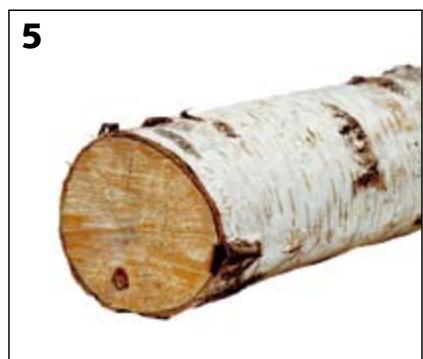

Le bouleau [photo 5], le tilleul, le marronnier, le peuplier, le robinier, l'acacia
Ce sont des feuillus à bois tendre.
Ils offrent de belles flammes
harmonieuses mais vives, et peu de braises.
Ils brulent vite: on les utilisera pour lancer (ou relancer le feu).
Attention: le peupleier provoque des cendres abondantes et volatiles. Le robinier et l'acacia provoquent des projections de braises importantes.
Les résineux
Ils dégagent beaucoup de chaleur, mais ils se consument rapidement; ils projettent des braises et les résines qu'ils contiennent encrassent les cheminées. À éviter.
Les foyers Stuv sont concus pour un usage domestique, enaucun cas pour incinerer des déchets, quels qu'ils soient. Brulez exclusivement desbuches de bois;ne brulez pas de charbon,d'aggloméré,de bois vernis outraité chimiquement ouaucun autre combustible non recommandé (aucun combustibles liquides):ces materiaux produit une chaleur trop intense qui peut degrader notre foyer (entre autres la vitre qui prend un aspect laiteux).Ils dégagent des émanations toxiques et polluantes.
Stúv 30-up: 3 modes de fonctionnement
En porte vitrée, le foyer offre un excellent rendement et une grande visibilité des flumes.
En porte pleine, le foyer offre le meilleur rendement. Cette position est utilisée également lorsque le foyer est à l'arrêt ou en allure réduite.
Utiliser le foyer à feu ouvert pour recharger ou pour les barbecues (le rendement est moins élevé).
Ca chauffe!
Quand le feu est en régime (c'est-à-dire que la phase d'allumage est terminée), le lit de braises est important et les buches produit de belles grandes flumes. La température dans la chambre de combustion [a] est très élevé et la chaleur se dissipe principalement de 2 FAQs:
- par rayonnement au travers de la vitre ou des parois,
- par convection: l'air circule dans la double paroi [b] autour de la chambre de combustion et se réchauffe avant de se répandre dans la pièce [c]. L'air chaud se dissipe aussi le long de la colonne de convection [d].
Conserver la chaleur
Le conduit de cheminée [e] est rempli de gaz chauds beaucoup plus légers que l'air extérieur et qui ne demandent donc qu'à monter; on dit de la cheminée qu'elle "tire". La cheminée aspire ainsi littéralement les gaz contenus dans le foyer. Mais il faut éviter que les gaz et la chaleur qu'ils contiennent ne s'échépent trop facilement par la cheminée.
Quand le poèle est fermé en portepleine ou vitrée, deux dispositifs les freinent.
-
D'abord, l'air nécessaire à la combustion ne peut pénétrer dans le foyer que par un système de registre [f] - c'est-à-dire une ouverture régiable - qui permet de doser la quantité nécessaire pour obtenir l'allure désirée.
-
Ensuite, les gaz chauds ne peuvent pas s'engoufferre directement dans la cheminée: ils doivent contourner un ensemble de deviateurs [g] qui constitue un second goulot d'étranglement.
Du fait de ces étranglements, la chaleur augmente dans le foyer: c'est aussi un des buts recherchés. En effet, plus la température est élevée, plus la combustion s'effectue complètement (meilleur rendement) et plus les rejets nocifs sont réduits.
A feu ouvert...
Pour profiter de la vue de belles
grandes flammes, du crepitement des
braises, de I'odeur du feu de bois...
Mais le foyerchauffe moins bien!
Beaucoup plus d'air s'engouffre dans la chambre de combustion [a]. Pour éviter alors que le feu ne refoule, le déviateur [g] est relevé. L'air (et la chaleur qu'il contient), qui n'est pas freiné, s'échappe beaucoup plus vite dans la cheminée [e].
C'est pourquoi nous recommendons d'utiliser, le plus souvent, le foyer en position "fermée".

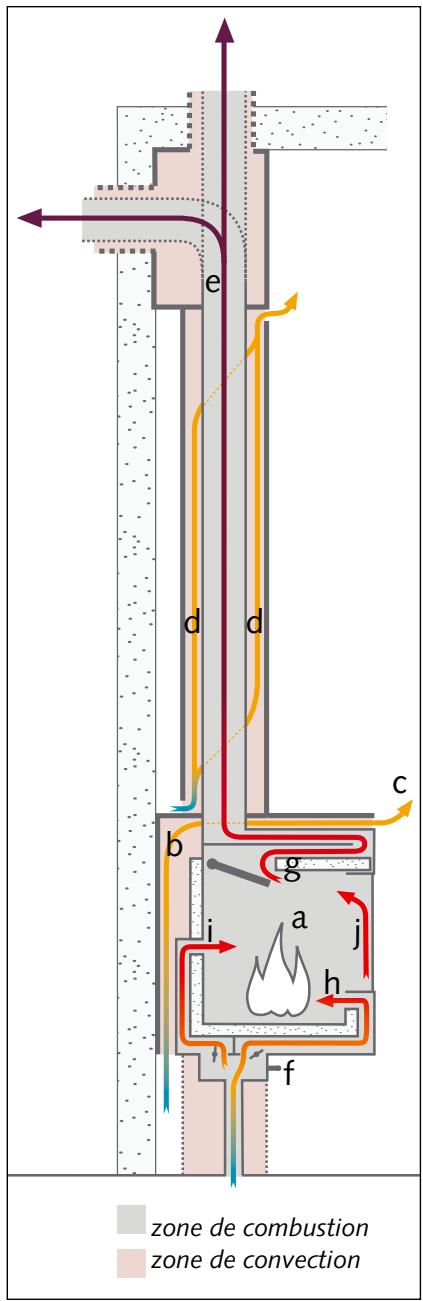

Juste ce qu'il faut, la où il faut!
L'air nécessaire à la combustion est réduit au strict nécessaire et se répartit, quand le foyer est en régime, comme suit:
- une petite partie active la base des flammes [h],
- une autre partie pénétre dans la chambre de combustion par de petits trouss menagés entre les vermiculites [i] à l'arrière de la chambre et enflammé les gaz imbrûés dans la partie supérieure du foyer; c'est la post-combustion,
- une dernière partie enfin balaie la vitre [j] pour éviter que les fumées ne viennent s'y condenser. Ensuite, cet air participe aussi à la post-combustion.
Vous déterminez l'allure du foyer en réglant le débit d'air de combustion au moyen de la commande du registre [f]. Celui-ci a été créé pour répartir, d'une seule action, les flux de manière optimale,quelle que soit l'allurechioise.
À la première utilisation
Avant d'allumer le premier feu dans le nouveau foyer, s'assurer qu'aucun élément relatif à l'installation (bombe de peinture, tube de graisse, outil,...) ne soit resté dans la chambre de combustion.
La peinture n'est pas cuite au four; elle est relativement fragile mais elle durcira lors des premières chauffes; par conséquent, manipuler l'appareil avec précaution.
Lors des premiers feu, certains dégagements de fumées et d'odeurs se produit. Ils proviennent de la peinture, de l'huile de protection des toles et du séchage des briques. Nous vous conseillons de faire ces premiers feuels bien vigoureux, fenêtes ouvertes, pendant quelques heures. La peinture aura durci et les odeurs disparaîtrent peu a peu.
Certaines pieces situées à l'intérieur de la chambre de combustion sont peintes, cette peinture sera replacée par une couche de carbone d'à l'utilisation courante.
Avant d'allumer
Après une période d'inutilisation, avant d'allumer, vérifier qu'il n'y ait pas d'obstruction, ni blocage mécanique de l'appareil, de ses conduits, des entrées et sorties d'air de combustion et de convection.
Le Stuv 30-up a besoin d'air pour la combustion. Si l'installateur a prévu une arrivée d'air frais à l'arrière ou sous le foyer:
-
ouvrir complètement le clapet extérieur;
-
en position feu ouvert, ouvrir toutes les arrivées d'air.
Afin de prévenir toute déterioration ou risque d'incendie, quand l'appareil fonctionne, éloigner tout objet sensible à la chaleur de la zone de rayonnement [schéma 1 page 5]. Étre particulièrement vigilant en quittant la pierce.

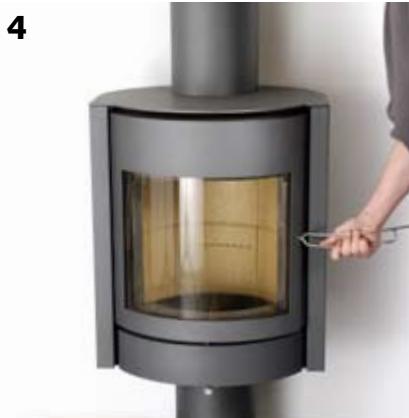

Principe
Il faut lancer le feu assez vivement pour échauffer le foyer et favoriser un bon tirage.
Si une arrivée d'air extérieure est prévue, ouvrir les clapets nécessaires (se reporter au §: "réglage d'arrivée d'air"). Lors de l'allumage du foyer, le conduit de cheminée est rempli d'air froid (plus lourd que la fumée). Si le feu de démarrage n'est pas assez vigoureux, les fumées n'arriveront pas à soulever ce bouchon et le foyer refoulera.
Pour éjecter cette colonne, il faut un feu bien vif qui produit une quantité suffisamment importante de gaz chauds.
Ne pas etre avare de papier journal et de petit bois!
Effectuer l'allumage en position porte pleine. Placer sur la sole (le fond) du foyer 5 à 6 feuilles de papier journal chiffonnées.
Couvir de petit bois d'allumage: environ 1kg [photo 1].

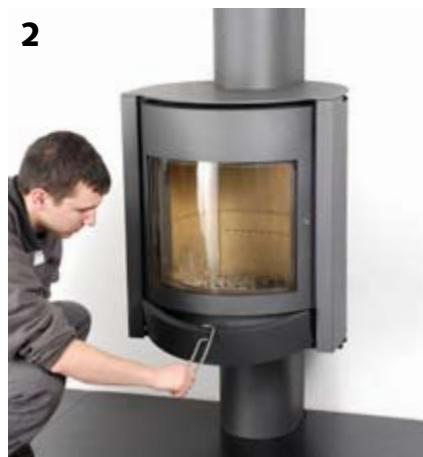

Ouvrir le registre d'air au maximum (sens horologique) [photo 2 et 3].
Allumer le papier en plusieurs endroits.
Laisser la porte entrouverte (contra la commande du déviateur de fumée).
Cette légère ouverture permet:
- une alimentation directe du feu en air sans passer par le circuit normal [schema page 9 indices f],
- d'amener la quantite adequate d'air pour rechauffer progressivement la chambre de combustion,
- de plus, en ouvrant le foyer, vous actionné un mécanisme qui permet aux fumées de prendre un raccourci et de s'engoufferre directement dans la cheminée sans devoir contourner le déviateur.
Après 3 à 4 minutes, quand le petit bois est bien enflammé, charger 2 ou 3 bùches fines sans écorce (pas de rondins car l'écorce s'enflamme moins bien que le bois fendu et ils offrent moins de surface à la flamme). Laisser encore le foyer entrouvert.
Quand lesbuchettes sont enflammées,procederàunecharge normale,puisfermerlefoyer.
Après 3/4 d'heure à une heures suivant le conduit de cheminée, sélectionner l'allure désirée à l'aide du registre d'admission d'air [photo ci-contre].
Remarques:
- Dans certaines circonstances
atmosphériques (si la température
extérieure est supérieure à celle de
l'intérieur), la cheminée refoule.
Charger alors plus de papier et plus
de petit bois pour bien chauffer le
conduit de cheminée et rétabrir le
tirage. - En dessous d'une certaine allure, la combustion n'est pas optimale. Les rejets sont plus importants, et dans certains cas, le feu risque de s'eteindre.
Entretenir le feu
Deux éléments déterminant l'allure du feu: la quantité de bois enfournée et la quantité d'air de combustion.
Faire des charges normales (entre 1,3 et 2,4kg de bois/h).Après quelques temps, trouver le réglage idéal en fonction des caractéristiques de la cheminée, du local a chauffer et en fonction des gouts personnels.
Le poids de bois est un élément déterminant mais la taille des buches en est un autre: 2 petites buches brûléront plus vite qu'une grossse de poids équivalent, car la surface du bois exposée à la flamme est plus importante.
Le réglage de la combustion
Le registre du Stuv 30-up vous permet de regler la quantité d'air qui alimentée la combustion [photo 1]. Lorsque le foyer est en fonctionnement, ne jamais fermer complètement le registre.
Comment recharger le foyer?
Avant de recharger, entrouvrir une portedu foyer pendantquelques secondes pour laisser le temps aux fumées de s'évacuer, avant d'ouvrir complètement.
Le meilleur moment pour recharger est celui où les bùches ne produit plus que de petites flames peu lumineuses et reposent sur un lit de braises important.
En effet, pour que les nouvelles bùches s'embrasent, il faut qu'elles soient réchauffées jusqu'à atteindre leur température d'inflammation. C'est la chaleur dégagée par le lit de braises qui réchauffe la nouvelle charge. En cas de rechargement tardif, le lit de braise sera incapable de réchauffer rapidement une charge complète; il faudra alors procédé à une charge partielle.
Une charge importante sur un lit de braise moribond provoque:
-
le salissement du foyer, des vitres et du conduit de fumée,
-
une pollution accrue.
Après le rechargement, il est recommandé d'ouvrir au maximum le registre (sens horologique) pendant quelques minutes [photos 1 & 2].
Utiliser du bois bien sec! La vitre restera plus propre. De plus, brûler du bois à plus de 16% d'humidité, c'est du gaspillage!
Remarque
- Éviter qu'une bùche ne se consume appuyée contre la vitre: cela pourrait laisser une tache laiteuse.
- Pour éviter une surchauffe de l'appareil, ne pas dépasser la consommation hora maximale de bois [3,4kg / h] .
Fonctionnement à feu ouvert
On obtient le fonctionnement avec le meilleur rendement quand le poèle est fermé. C'est le mode de fonctionnement normal du foyer.
L'utilisation du foyer en position feu ouvert permet de profiter au mieux de tous lesCLSaisirde ce mode de fontiennement (odeurs du bois qui se consume, crepitement, barbecue, ...). Neanmoins, il
faut savoir que ce mode de fonctionnement consomme plus d'air, plus de bois et rejette plus de gaz dans l'atmosphère. Le réserver aux barbecues et aux grandes occasions!
Éviter le mode de fonctionnement à feu ouvert sans surveillance. Attention aux projections de braises: éviter en tous cas les résineux, l'acacia et le robinier.

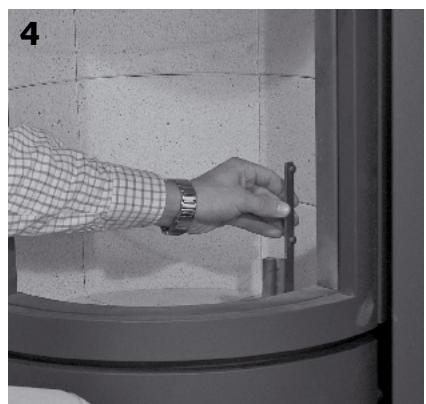

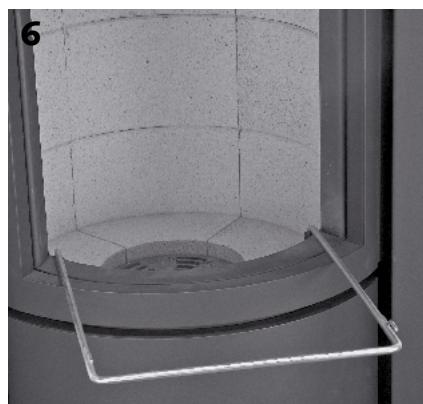

Eteindre le feu
Ne plus charger.
Se placer en porte pleine.

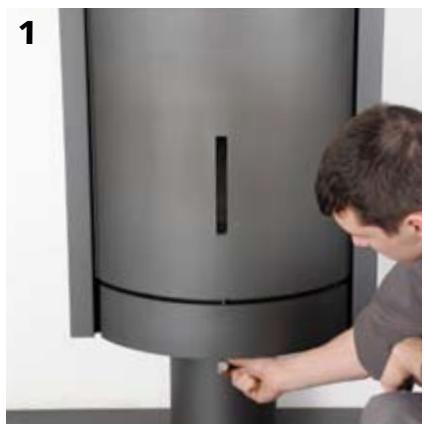

Pivoter la commande du registre dans le sens antihorologique pour le fermer, [Photo 1].
S'assurer que le foyer est bien fermé.

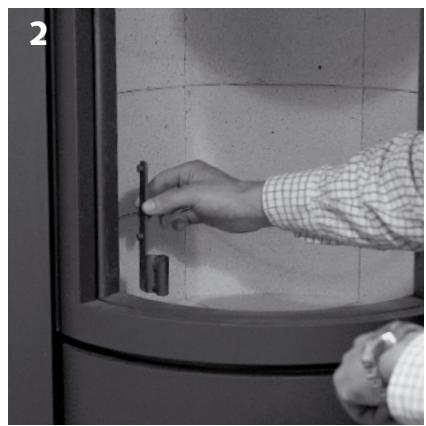

Quand le feu est eteint,fermer
I'arrivee d'air extérieur via la
commande de clapet arriere [photo 2].
Cela evitera ainsi de refroidir la
maison. Repousser la commande
arriere pour le refermer.
Remarques:

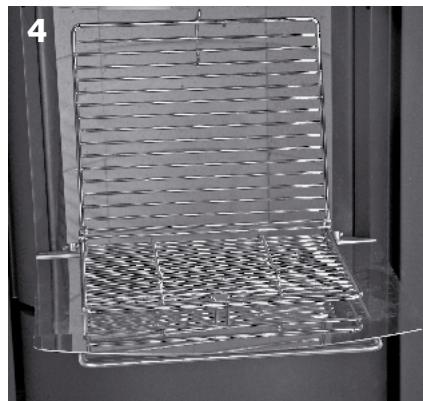

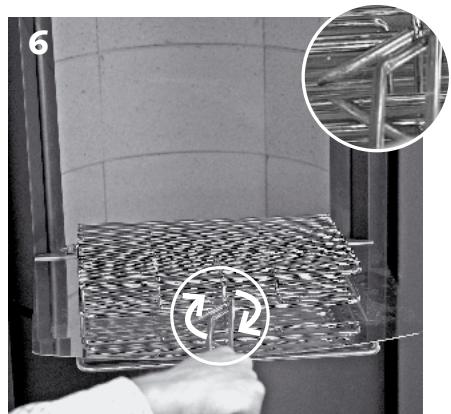

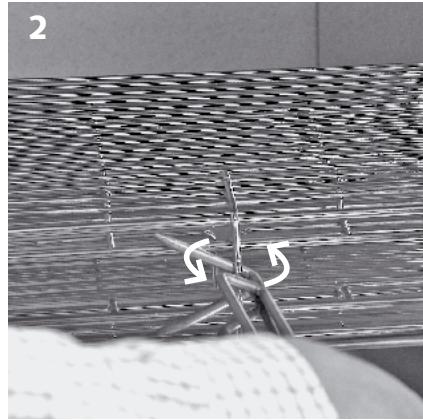

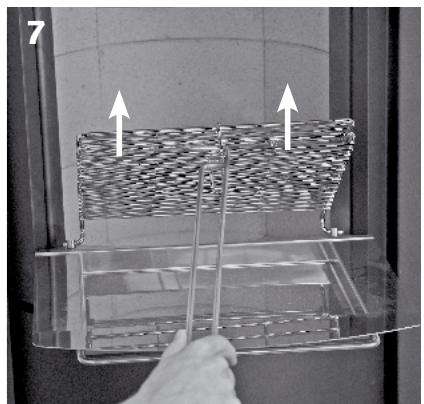

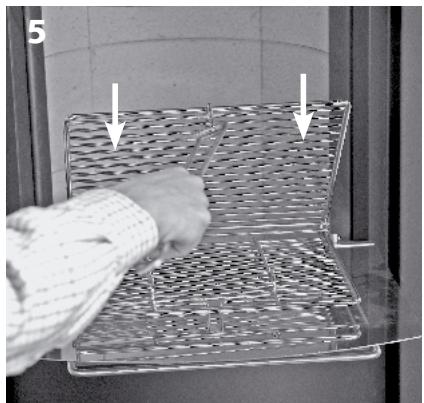

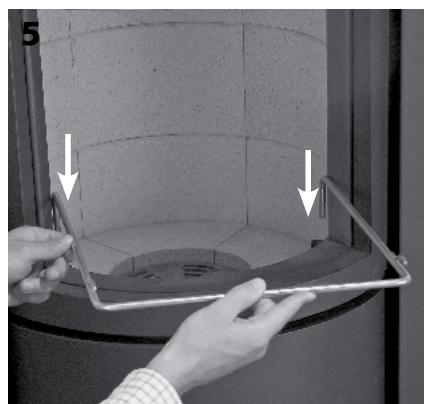

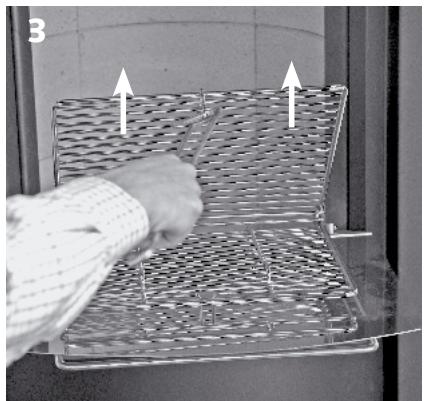

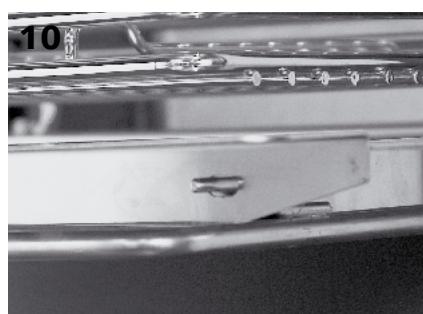

-La nourriture est pincée entre les 2 grilles. Le grill peut accueillir jusqu'à 2,5cm d'épaisseur de nourriture.
-La cuisson s'effectue par rayonnement! Veiller a ce qu'aucune flamme ne leche les aliments. Pousser les buches vers l'arrere du foyer.
Lors de l'utilisation du grill, certaines parties peuvent etre très chaudes. En tener compte pour toute manipulation.
-La lèche-frites peut aller au lave-vaisselle (pas les grilles, pas le support de grille, pas la main froide).
Attention!
Avant de procéder à l'entretien, attendre le refroidissement complet.
Entretien du foyer
Nettoyer avec un chiffon sec.
Une bombe de peinture fournie avec l'appareil permet d'effectuer des retouches si nécessaire. Pour ce faire, amorcer sur une surface de test pour éviter de pulvériser du solvant sur l'ancienne peinture. La surface à repeindre doit être dégraissée, lisse, propre et sèche. Se référer également à la notice d'utilisation de la bombe de peinture.
Entretien de la vitre
La portes s'ouvre pour l'entretien de la face interieure.
Un chiffon humecté de produit d'entretien ordinaire "trempe" dans les cendres froides est un très bon moyen d'obtenir une première propre.
Vous pouvez aussi utiliser un produit décapant ou une mousse en spray comme pour l'entretien des vitres de four. Protégéger les parties peintes, les joints, revêtement de sol, ...
Bien secher la vitre car les résidus graisses fixent les fumées.
Terminer - si nécessaire - avec un produit d'entretien pour vitres.
Décendrage
Laisser au fond du foyer un lit de cendres qui favorise la combustion et contient encore du combustible. Cependant, retirer l'excess de cendres quand elles risquent d'obstruer l'alimentation du feu en air frais.
Attendre le refroidissement des cendres (utiliser une pelle ou un aspirateur à cendres) et les stocker à l'extérieur dans unseau métallique jusqu'à refroidissement complet.
Petit entretien du conduit de cheminée
Stûv préconise l'usage d'une dose de fulgurant (produit décomposant les suies), environ toutes les 15 utilisations. Se référer au mode d'emploi du produit pour son'utilisation. Utiliser un produit compatible avec le type de conduit de cheminée.
Entretien annuel
Attention!
Avant de procéder à l'entretien, attendre le refroidissement complet.
Ne pas oublier, une fois par an de:
-ramonervotrerechiminee,
- nettoyer le rail de tambour (voir page suivante),
- de vérifier l'objet des joints.
Effectuer le ramonage au moins une fois par an conformément aux règlements locaux et nationaux en vigueur.
Transmettre cette notice au ramoneur.
Avant d'effectuer le ramonage proprement dit, Stuv préconise l'usage d'une dose de fulgurant (produit décomposant les suies).
Se référer au mode d'emploi du produit pour son utilisation. Utiliser un produit compatible avec le type de conduit de cheminée.

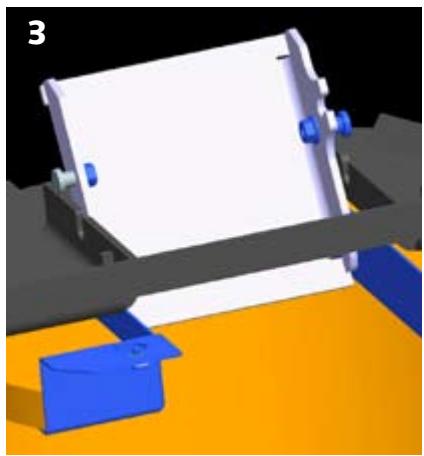

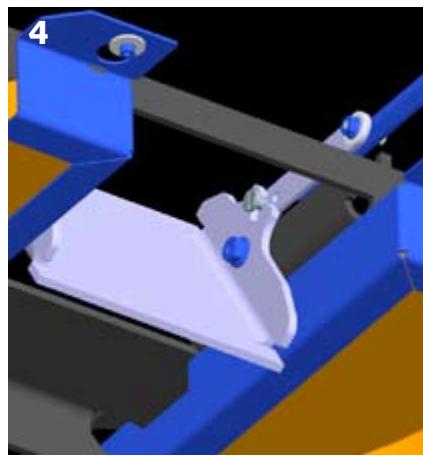

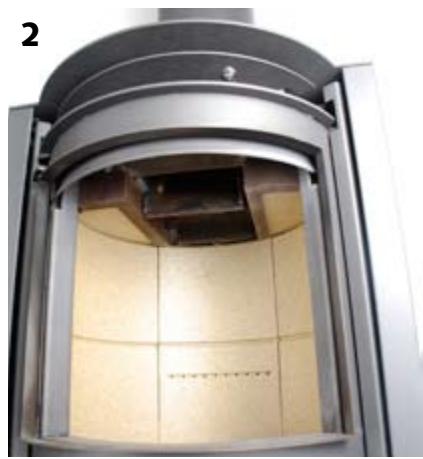

Démontage des déviateurs de fumées
- Ouvrir la porte du foyer [photo 1].

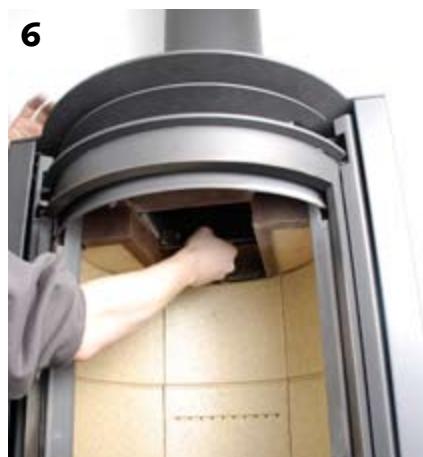

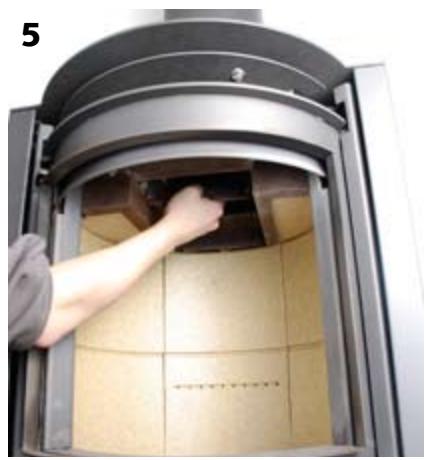

- Pousser le deviateur vers l'arrière et le haut [photos 5 & 6].
Sortir l'ergot de la biellette en dehors de l'encoche du déviateur mobile [photo 7].

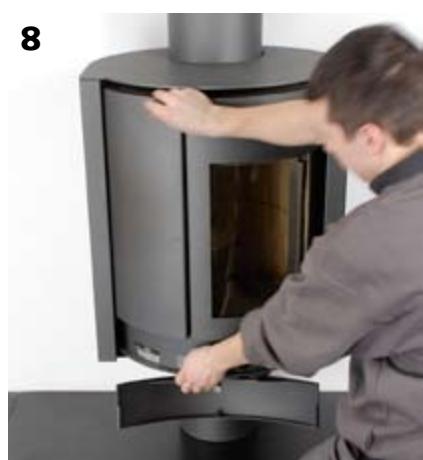

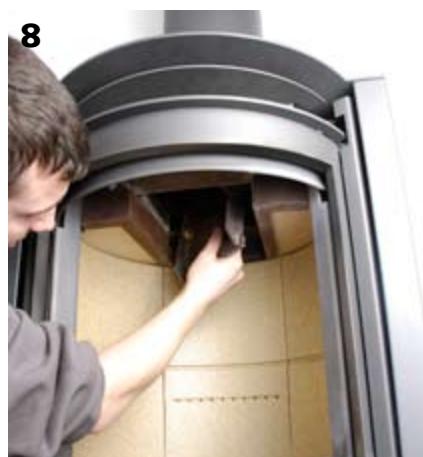

-Tirer la commande du déviateur [photo 7] vers l'avant. Pivoter légèrement le déviateur de fumée et l'extraire du foyer [photo 8].
Nous conseillons d'effectuer cette tâche 2 fois par an.

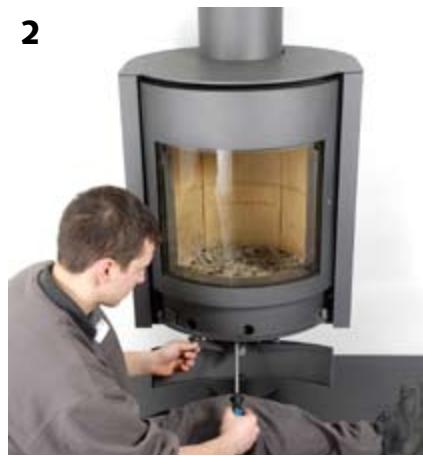

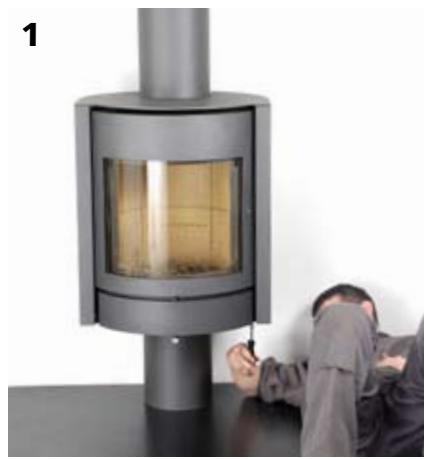

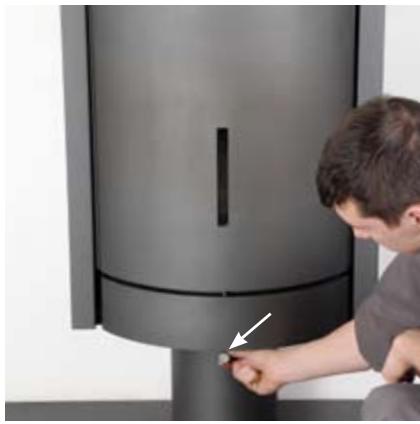

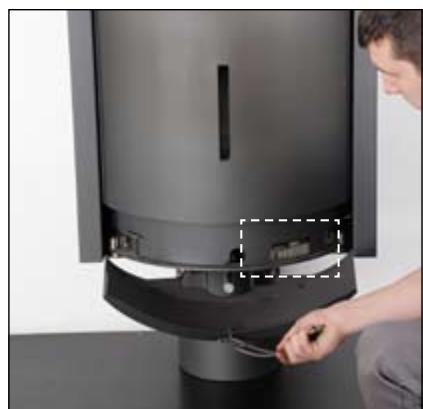

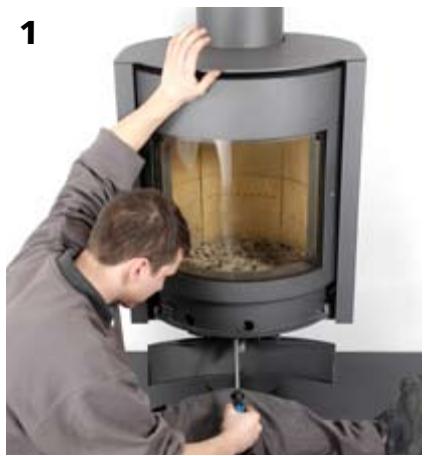

- À l'aide de la clé plate de 10 dévisser le gratoir fixé sous le parement létral droit [photo 1].

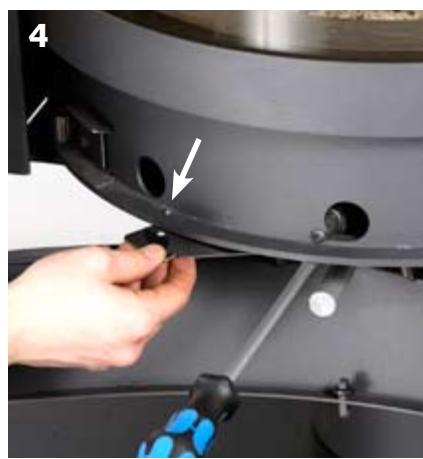

-Ouvrir l'abattant [photo 2]. - Si ce n'est pas encore le cas, se positonner en porte vitrée. D'une main, pousser le tambour vers l'arrière, de l'autre, insérer un tournevis plat entre le bas du tambour et la partie fixe du foyer [photo 3].

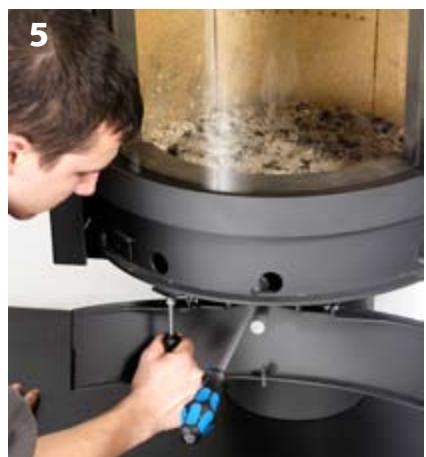

- Le gratoir se visse dans le trou fileté libre qui se situe pres de l'orifice de 26 mm. Insérer et visser le gratoir (pointe vers la droite, et ergot de blocage vers le haut) dans l'interstice créé par le tournevis [photo 4 & 5].
- Retirer le tournevis de blocage.

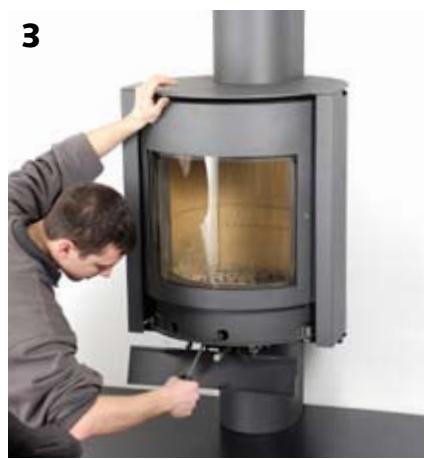

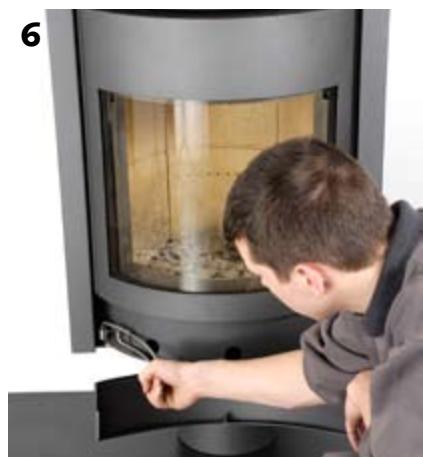

- Effectuer plusieurs rotation de tambour [photo 6 & 7]. La rotation est plus difficile à effectuer avec le gratoir inséré. Effectuer les rotations à l'aide des 2 mains [photo 8].
- Revenir en position porte vitrée et replacer le tournevis de blocage entre le tambour et la partie fixe du foyer [photo 1]. Dévisser et夕阳er le gratoir [photo 2]. Retirer le tournevis [photo 3].
- Refermer l'abattant [photo 4].
Ranger le gratoir sous le parement.

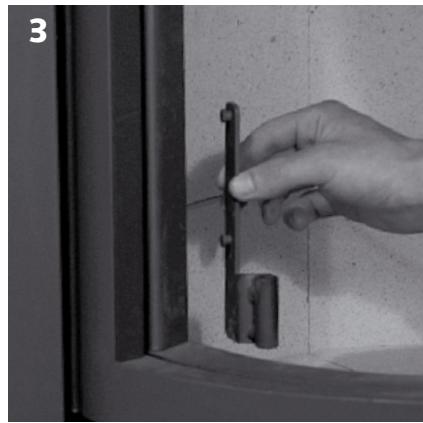

Vérifier l'etat des joints
2 sortes de joints peuvent etre controlés: les joints de toutes les portes et le joint de tambour.
Les joints de porte

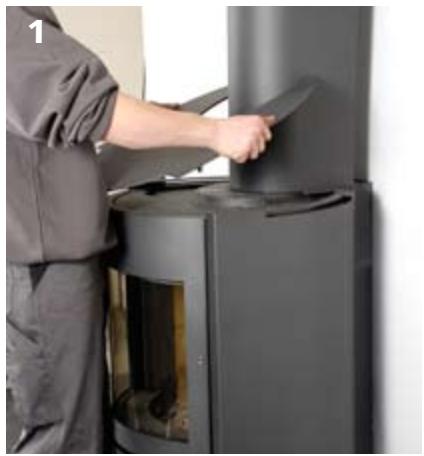

-Pour plus de facilité, enlever la plaque supérieure du foyer [photo 1].
- Vérification visuelle.

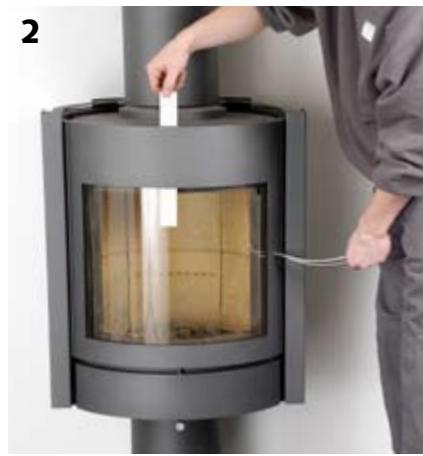

- Mème s'ils paraisent en bon état, les joints peuvent être distendus et ne plus assurer une étanchéité suffisante; pour vérifier, coincer dans la porte une bandelette de papier de quelques centimètres de largeur [photos 2 & 3]; elle doit rester coincée. Répéter l'opération sur tout le pourtour de la porte.
- Si ce n'est pas le cas, faire replacer le joint.
Les joints de tambour
- Ouvrir l'abattant
- Ouvrir la porte du foyer [photo 4].
- Débloquer le tambour, pour ce faire, faire touner celui-ci de quelques centimètres vers la droite [photo 5].
- Inserer une langette de papier, entre le joint de la partie fixe du foyer et celui du tambour [photo 6]. Pour revenir à la position initiale du tambour, pivoter exceptionnellement le tambour vers la gauche. Vérifier si la languette de papier tient grâce à la compression du joint.
Effectuer cette opération sur le pourtour de chaque position [photo 1].
- Refermer la porte et l'abattant.

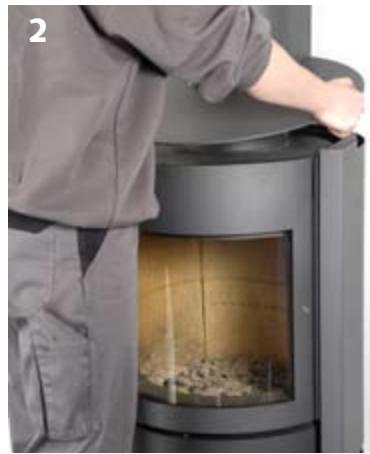

- Remetre la plaque supérieure du foyer [photo 2].
...joint use, défaut dans la garniture de la chambre de combustion..., faire appel à votre installerateur.
Garantie Stuv
Ce foyer Stuv a ete concu pour vous offrir un maximum de prise, de comfort et de sécurité; il a ete fabriqué avec le plus grand soin au depart de matieres aux et de composants de qualite pour fonctionner des annes sans probleme. Si, malgre notre attention, il devait presenter une defectuosite, nous nous engageons a y remedier.
Cependant, comme utiliser, vous avez également un role important pour-retirer de votre Stuv les satisfactions que vous en attendez. Nous vous recommendons instamment:
- de confier son installation (ou en tout cas son contrôle) à un professionnel qualifié qui pourrait notamment vérifier que les caractéristiques du conduit de fumées correspondant au foyer installé,
- de dire attentivement le mode d'emploi et les consignes d'entretien,
- de faire ramoner le conduit régulierement (une fois par saison de chauffe, pour une utilisation régulière) pour vous assurer un fonctionnement optimal et une sécurité maximale.
Couverture de la garantie
Les foyers Stuv sont garantis contre:
- les défauts de fabrication,
- les défauts de peinture dans les parties visibles du foyer extérieures à la chambre de combustion,
- les déteriorations dues au transport à condition qu'elles soient signalées dans les 48 heures suivant la réception et qu'elles aient été mentionnées sur le bon de livraison.
La presente garantie ne couvre pas les dommages causés au foyer ni les défauts de fonctionnement dus:
- à une installation non conforme aux régles de l'art et aux instructions d'installation,
- à une utilisation anormale, non conforme aux indications du mode d'emploi,
- à un manque d'entretien,
- à une cause extérieure telle qu'inondation, foudre, incendie...
La garantie est limitée à l'échange des éléments reconnus défectueux, à l'exclusion de dommages et intérêts.
Conditions de la garantie
Le bon de garantie doit nous avoir ete renvoyeduiment completing,dans le mois qui suit la date de facture du vendeur a l'acquereur.
Avec ces informations, nous pourrons dans beaucoup de cas, résoudre un évientuel problème par téléphone et sans frais pour vous. Ces informations ne seront utilisées qu'en cas de problème, pour aider le client; le fabricant n'est pas tenu de notification la non-conformité évientuelle de l'installation à la réception de ce document.
La période de garantie prend cours à la date de facture du vendeur à l'acquérur. L'échange de pieces sous garantie ne prolonge pas la durée de la garantie initiale.
Durée de la garantie
-5 ans sur le corps du foyer
- 1 an sur les matériaux réfractaires, les garnitures intérieures, la sole foyère, les joints d'étanchéité, le mécanisme de porte, les charnières et les verrous.
Merci de complèter ce questionnaire avec votre installer et de d'en renvoyer une copie (ou un fax) chez Concept & Forme. Pour que votre foyer soit couvert par la garantie, ce document doit nous parvenir, dûment complèté, dans le mois qui suit la date de facture du vendeur à l'acquéreur.
Concept & Forme sa
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgique)
Fax: +32 (0)81434874
Le conduit de fumées
Différence de hauteur entre la base du foyer et le sommet de la cheminée: ....
Dimensions interieures du conduit de fumées:
Type de conduit:
en maconnerie
boisseaux en terre cuite
tubage sans isolation
tubage avec isolation
conduit isolé préfabriqué
autre:
Situation du conduit:
au centre du batiment
a l'intérieur du bathtub, adossé à un mûr extérieur thermiquement isolé
a l'intérieur du bathtub, adossé à un mûr extérieur non isolé
□ dans l'épaissur d'un mûr extérieur non isolé
a l'extérieur du batiment
Nombre de coudes du conduit:
Angle des coudes:
Chapeau de cheminée:
□ pas de chapeau: le conduit est ouvert
chapeau fixe
chapeau orientable (girouette)
autrespositif:
Le foyer
N^ de série*:
Modèle:
Date de facture:
- avec arrivée d'air extérieure.
L'acquéreur
Nom:
Adresse:
Telephone:
Adresse d'installation (si différente)
Pour éviter tout risque d'incendie, cet apparéil doit être installé selon les règles de l'art et conformément aux règles techniques rappelées dans la notice d'installation. Son installation doit être effectuee par un professionnel qualifié. Nous vous recommendons de dire attentivement le mode d'emploi.
lu et approuvé
Signature
Le vendeur
Nom:
Adresse:
Telephone:
Cachet:
L'installateur
(ou toute autre personne qui aurait réalisé l'installation)
Je soussigné.
déclare que le foyer mentionné ci-dessus a été installé suivant les règles de l'art et conformément aux recommandations techniques reprises dans les instructions d'installations et que raccordement et conduit de fumées ont les caratéristiques requises pourassurer un fonctionnement correct et sûr.
Date de fin de pose:
Signature:
Enterprise:
Nom:
Adresse:
Telephone:
Cachet :
mode d'emploi [fr] Stûv 30-up
0309 - SN: 68718 > ...
Les foyers Stuv sont concus et fabriqués en Belgique par:
Concept & Forme sa
rue Jules Borbouse 4
Importateur pour la Suisse
Lack SA
Chemin de la Foule 15
CH-2740 Moutier
Tél: 032 493 42 32
contact@lack-sa.ch - www.lack-sa.ch
Stúv se reserve le droit d'effectuer des modifications sans préavis.
Cette notice a eté élaboree avec le plus grand soin;
nous déclinons néanmoins toute responsabilité pour celui qu'erreur qui aurait pu s'y glisser.
Editeur responsable: Gérard Pitance - rue Jules Borbouse 4 - 5170 Bois-de-Villers - Belgique
[nl] [de] [it] [sp] [pt] [cz] [en] >
pour obtenir une autre version linguistique
de ce document, veuillez consulter vous
distributeur ou www.stuv.eu
