Informations relatives au règlement en matière de communications et de sécurité Déclaration de conformité Le modèle Digidesign Mbox 2 Mini est conforme aux normes suivantes en matière d’interférences et de compatibilité électromagnétique: • FCC Partie 15 Classe B • EN 55022 Classe B
Son utilisation est soumise aux deux conditions suivantes : (1) cet équipement ne peut provoquer d’interférences nuisibles, et (2) cet équipement doit supporter toute interférence reçue, y compris les interférences susceptibles de provoquer un mauvais fonctionnement.
équipement produit, utilise et peut émettre de l’énergie de fréquence radioélectrique et, s’il n’est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences nuisibles aux communications radio. Toutefois, aucune garantie n’est donnée que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception de postes de radio ou de télévision, ce qui peut être décelé en allumant et en éteignant le poste, l’utilisateur peut tenter de corriger ces interférences en mettant en œuvre une ou plusieurs des mesures suivantes :
ICES-003 du Canada. Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.
73/23/EEC sur les basses tensions.
Mbox 2 Mini contient les éléments suivants : • Deux canaux d’entrée audio analogique : • Une sortie de casque stéréo TRS 1/4 de pouce. • Une commande de niveau réglable pour les sorties casque et d’écoute. • Une touche Mon (Monitor) Mute permettant de mettre les sorties d’écoute en silence sans avoir d’effet sur la sortie du casque qui n’a aucune incidence sur l’enregistrement. • Des convertisseurs N/A et A/N 24 bits acceptant des fréquences d’échantillonnage de 44,1 kHz et 48 kHz.
• lecture, ou lecture et enregistrement, de pistes audio numériques (jusqu’à 48 mono ou stéréo), selon les possibilités de l’ordinateur ; • jusqu’à 128 pistes audio (dont un maximum de 48 pistes actives), 128 pistes d’entrée auxiliaire, 64 pistes de fader principal, 256 pistes MIDI et 32 pistes d’instrument par session ; • résolution audio 16 ou 24 bits, à des fréquences d’échantillonnage allant jusqu’à 48 kHz ; • édition à accès aléatoire non destructive et automation de mixage ; • Traitement audio allant jusqu’à 10 inserts par piste (plug-in RTAS® ou inserts matériels) ; • jusqu’à 10 inserts par piste ; • jusqu’à 10 départs par piste ; • 32 bus de mixage internes. Pro Tools LE utilise le processeur de votre ordinateur pour mixer et traiter les pistes audio (traitement hôte). Les ordinateurs fonctionnant à des vitesses d’horloge plus rapides peuvent prendre en charge un plus grand nombre de pistes et assurer le traitement avec davantage de plug-in.
Pour connaître la configuration système complète et la liste des ordinateurs, systèmes d’exploitation, disques durs et périphériques tiers approuvés par Digidesign, reportez-vous aux informations de compatibilité sur le site Web de Digidesign, à l’adresse : www.digidesign.com/compatibility
Les interfaces MIDI USB fonctionnent correctement avec les systèmes Pro Tools sous Windows et Mac. Les interfaces série MIDI sont prises en charge sur les systèmes Windows uniquement. Seules les interfaces MIDI USB sont compatibles avec les systèmes Pro Tools pour Mac OS X. Les adaptateurs de port modem-série et les périphériques MIDI ne sont pas pris en charge. Pour obtenir la liste des adaptateurs pris en charge, visitez le site Web de Digidesign, à l’adresse : www.digidesign.com/compatibility
Utility fourni avec le logiciel système Apple (Mac) ou du Gestionnaire de disques de Windows. Pour plus d’informations, voir annexe C, “Configuration et maintenance du disque dur”. Enregistrement déconseillé sur le lecteur système Il n’est pas recommandé de réaliser des enregistrements sur lecteur du système. Les disques durs système fournissent parfois des performances d’enregistrement et de lecture inférieures à celles fournies par les lecteurs non système, ce qui se traduit par un nombre inférieur de pistes et de plug-in.
L’installation de Mbox 2 Mini sur un ordinateur Mac comprend les étapes suivantes : 1 “Installation de Pro Tools LE et connexion de l’interface”, page 8. 2 “Lancement de Pro Tools LE”, page 10. 3 Configuration de votre système pour une performance optimale (voir chapitre 4, “Configuration de votre système Pro Tools”). 4 Etablissement des connexions audio au système Mbox 2 Mini (voir chapitre 6, “Etablissement de connexions matérielles” pour plus d’informations).
1 Assurez-vous que vous êtes connecté en tant qu’administrateur pour le compte sur lequel vous souhaitez installer Pro Tools. Pour plus d’informations sur les privilèges d’administrateur sur Mac OS X, reportez-vous à la documentation Mac OS X d’Apple. 2 Insérez le disque d’installation de Pro Tools LE dans le lecteur de DVD. 3 Sur le disque d’installation, double-cliquez sur Install Pro Tools LE.mpkg.
5 Cliquez sur Continue à chaque fois que cela vous est demandé. 6 Lorsque la page de choix du type d’installation s’affiche, effectuez l’une des opérations suivantes : • Pour installer tous les fichiers d’application Pro Tools ainsi que les plug-in gratuits (et le contenu associé), laissez les options d’installation sélectionnées par défaut, puis cliquez sur Continue. – ou – • Sélectionnez (ou désélectionnez) une configuration personnalisée d’options d’installation (voir “Options d’installation”, page 9) et cliquez sur Continue. 8 Guide d'installation de Mbox 2 Mini
11 Raccordez l’extrémité la plus fine du câble USB fourni au port USB de l’unité Mbox 2 Mini. Connectez l’autre extrémité du câble USB à tout port USB disponible sur votre ordinateur. Mbox 2 Mini ne fonctionne pas correctement s’il est connecté à un hub USB. Connectez Mbox 2 Mini à un port USB distinct et dédié.
Si le voyant ne s’allume toujours pas, éteignez votre ordinateur, débranchez le système Mbox 2 Mini, puis redémarrez votre ordinateur. Connectez ensuite de nouveau le système Mbox 2 Mini.
Plug-in DigiRack Installe des plug-in gratuits, notamment les plug-in DigiRack, Bomb Factory, Eleven Free, TL Utilities, ainsi que les plug-in D-Fi et Maxim de Digidesign.
(par exemple, Avid Mojo®) à votre système Pro Tools. Pilote d’E/S MIDI Le pilote d’E/S MIDI™ est requis pour l’utilisation de l’interface d’E/S MIDI Digidesign.

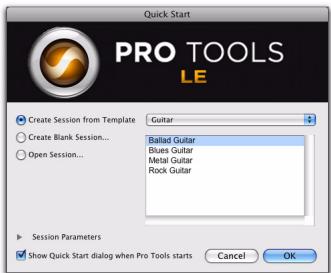

Pour autoriser le logiciel Pro Tools LE : 1 Assurez-vous que la Mbox 2 Mini est connectée à l’ordinateur. 2 Cliquez deux fois sur l’icône Pro Tools LE du Dock ou sur l’icône de l’application située dans le dossier Pro Tools, qui réside lui-même dans le dossier Digidesign.

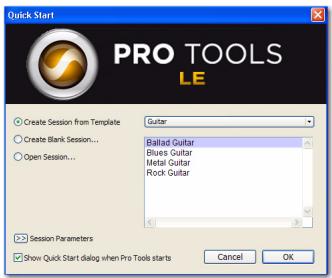

• Créer une session vide. • Ouvrir une autre session de votre système. .
Votre coffret Pro Tools contient également plusieurs applications et plug-in gratuits fournis par des développeurs tiers partenaires de Digidesign. Vous pouvez installer ces éléments à part une fois l’installation de Pro Tools terminée. Les programmes d’installation sont situés sur le disque d’installation de Pro Tools dans le dossier Additional Files\3rd Party Content.
Le pilote CoreAudio de Mbox 2 Mini est un pilote audio multicanal et multiclient qui permet à des applications compatibles CoreAudio d’effectuer des opérations de lecture et d’enregistrement via un périphérique Digidesign. Le pilote CoreAudio Mbox 2 Mini est installé par défaut lorsque vous installez Pro Tools. Pour plus d’informations sur la configuration du pilote CoreAudio Mbox 2 Mini, reportez-vous au guide correspondant.
Le disque d’installation de Pro Tools LE comprend une session de démonstration vous permettant de vérifier le bon fonctionnement du système. La session de démonstration de Pro Tool LE s’intitule Filtered Dreams. Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section “Formatage d’un lecteur audio”, page 81. Pour installer la session de démonstration : 1 Insérez le disque d’installation de ProTools LE dans le lecteur de DVD. 2 Sur le disque d’installation, recherchez et ouvrez le dossier Additional Files/ProTools Demo Sessions Installer. 3 Double-cliquez sur Install demo session.pkg. 4 Suivez les instructions à l’écran. 5 Lorsque vous y êtes invité, sélectionnez le lecteur audio en tant qu’emplacement d’installation et cliquez sur Suivant pour commencer l’installation. Une fois l’installation terminée, cliquez sur Close. Vous pouvez ouvrir la session de démonstration en cliquant deux fois sur le fichier Filtered Dream.ptf (situé dans le dossier de session Filtered Dream Demo).
Pro Tools est installé. Pour obtenir des détails sur les privilèges d’administrateur sur Mac OS X, reportez-vous à votre documentation Apple OS X. 2 Accédez à Applications/Digidesign/Pro Tools/Pro Tools Utilities, puis cliquez deux fois sur Uninstall Pro Tools. 3 Cliquez sur Continue pour procéder à la désinstallation. 4 Sélectionnez le type de désinstallation à effectuer : Safe Uninstall : conserve les plug-in et systèmes de fichiers requis pour la compatibilité avec certains produits Avid. Optez pour Safe Uninstall si vous utilisez une application Avid ou effectuez une mise à jour vers une version incluant le support client. Clean Uninstall : supprime tous les fichiers Pro Tools, y compris les systèmes de fichiers, les plug-in Digidesign et les noms de patch MIDI. Optez pour Clean Uninstall si vous effectuez une mise à jour ou corrigez des problèmes à partir d’un système propre. 5 Cliquez sur Désinstaller. 6 Entrez le mot de passe administrateur, puis cliquez sur OK. 7 Cliquez sur Finish pour fermer la fenêtre du programme d’installation.
Présentation de l’installation L’installation de Mbox 2 Mini sur un PC Windows comprend les étapes suivantes : 1 “Installation de Pro Tools LE et connexion de l’interface”, page 16. 2 “Lancement de Pro Tools LE”, page 19. 3 Configuration de votre système pour une performance optimale (voir chapitre 4, “Configuration de votre système Pro Tools”). 4 Etablissement des connexions audio au système Mbox 2 Mini (voir chapitre 6, “Etablissement de connexions matérielles” pour plus d’informations).
1 Démarrez Windows en vous connectant avec des privilèges d’administrateur. Pour tout renseignement supplémentaire sur les privilèges d’administrateur, reportez-vous à la documentation Windows. 2 Insérez le disque d’installation de Pro Tools LE pour Windows dans le lecteur de DVD. 3 Sur le disque d’installation, recherchez et ouvrez le dossier Installer de ProTools. 4 Cliquez deux fois sur Setup.exe.
6 Pour installer la gamme complète de logiciels et de plug-in Pro Tools, laissez l’option Pro Tools sélectionnée.
USB de l’unité Mbox 2 Mini. Connectez l’autre extrémité du câble USB à un port USB disponible sur votre ordinateur. Mbox 2 Mini ne fonctionne pas correctement s’il est connecté à un hub USB. Connectez Mbox 2 Mini à un port USB distinct et dédié.
Cliquez sur Installer pour chacune d’entre elles jusqu’à ce qu’elles ne s’affichent plus.
Si d’autres boîtes de dialogue s’affichent (telles que Nouveau matériel détecté), laissez-les ouvertes et ne cliquez dans aucune d’entre elles. Ces boîtes de dialogue se fermeront d’ellesmêmes. 11 Cliquez sur OK.
Plug-in DigiRack Installe des plug-in gratuits, notamment les plug-in DigiRack, Bomb Factory, Eleven Free, TL Utilities, ainsi que les plug-in D-Fi et Maxim de Digidesign. Pro Tools Creative Collection Installe un ensemble de plug-in RTAS et d’instruments virtuels gratuits (comprenant 4,4 Go de contenu échantillon associé). Pour plus d’informations, consultez le Guide des plug-in Creative Collection. Options supplémentaires Le programme d’installation de Pro Tools fournit les options supplémentaires suivantes à installer avec le logiciel et les plug-in Pro Tools. Option Mac HFS+ Disk Support Elle permet au système Pro Tools de lire, d’écrire, d’enregistrer et de relire des données à partir de disques au format Mac HFS+. Les disques HFS+ sont aussi souvent appelés disques Mac OS étendu. 18 Guide d'installation de Mbox 2 Mini
Contrôleur et pilote Command|8 Le pilote Command|8® est nécessaire pour utiliser la surface de contrôle Digidesign Command|8. Procédez à l’installation de QuickTime si vous prévoyez d’inclure des fichiers vidéo ou d’importer des fichiers MP3 ou MP4 (AAC) dans vos sessions Pro Tools. Vous pouvez télécharger gratuitement QuickTime pour Windows sur le site Web d’Apple (www.apple.com). Pour obtenir plus d’informations sur la version QuickTime compatible avec votre version de Pro Tools, reportez-vous aux pages relatives à la compatibilité sur le site Web de Digidesign (www.digidesign.com/compatibility). Pour installer QuickTime : 1 Consultez la page QuickTime sur le site Internet d’Apple (www.apple.com). 2 Téléchargez le programme d’installation de QuickTime sur l’ordinateur. 3 Cliquez deux fois sur le programme et suivez les instructions qui s’affichent à l’écran. 4 Redémarrez votre ordinateur.
Pour autoriser le logiciel Pro Tools LE : 1 Assurez-vous que la Mbox 2 Mini est connectée à l’ordinateur. 2 Cliquez deux fois sur le raccourci Pro Tools LE se trouvant sur le bureau ou sur l’icône de l’application située dans le dossier Pro Tools, qui réside lui-même dans le dossier Digidesign.
• Créer une session à partir d’un modèle. • Créer une session vide. • Ouvrir une autre session de votre système.
Les programmes d’installation sont situés sur le disque d’installation de Pro Tools dans le dossier Additional Files\3rd Party Content.
Le pilote ASIO et le pilote audio WaveDriver pour les systèmes Windows de Digidesign permettent d’utiliser l’interface matérielle Digidesign avec des applications tierces prenant en charge le pilote ASIO ou WaveDriver MME (Multimedia Extension). Les pilotes Digidesign ASIO et WaveDriver pour votre matériel Digidesign sont installés automatiquement en même temps que Pro Tools. Pilote ASIO de Digidesign Le pilote ASIO (Audio Sound Input Output) de Digidesign est un pilote audio multicanal client unique qui permet à des programmes audio tiers prenant en charge la norme ASIO d’enregistrer et de lire des données audio via un dispositif Digidesign. Pour plus d’informations sur la configuration du pilote ASIO de Digidesign, reportez-vous au guide correspondant.
Les pilotes audio pour Windows de Digidesign peuvent être installés sur des systèmes Windows où le logiciel Pro Tools n’est pas installé. Utilisez alors la version autonome du programme d’installation des pilotes audio pour Windows de Digidesign (Digidesign Audio Drivers Setup.exe), qui se trouve sur le disque d’installation de Pro Tools. Pour obtenir des informations supplémentaires à propos de la configuration de la version autonome des pilotes audio pour Windows de Digidesign, reportez-vous au guide Digidesign correspondant.
Le disque d’installation de Pro Tools LE comprend une session de démonstration vous permettant de vérifier le bon fonctionnement du système. La session de démonstration de Pro Tool LE s’intitule Filtered Dream. Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section “Formatage d’un lecteur audio”, page 81.
4 Suivez les instructions à l’écran. 5 Lorsque vous y êtes invité, sélectionnez le lecteur audio en tant qu’emplacement d’installation et cliquez sur Suivant pour commencer l’installation. 6 Une fois l’installation terminée, cliquez sur Close. Vous pouvez ouvrir la session de démonstration en cliquant deux fois sur le fichier Filtered Dream.ptf (situé dans le dossier de session Filtered Dream Demo).
Utilisez l’application Uninstall Pro Tools pour désinstaller le logiciel Pro Tools de votre ordinateur. Pour désinstaller Pro Tools de votre ordinateur : 1 Démarrez Windows en vous connectant avec des privilèges d’administrateur. Pour tout renseignement supplémentaire sur les privilèges d’administrateur, reportez-vous à la documentation Windows. 2 Accédez au dossier C:\Program Files\Digidesign\Pro Tools\Pro Tools Utilities et cliquez deux fois sur Uninstall Pro Tools.exe. 3 Cliquez sur Next. 4 Cliquez sur Uninstall pour procéder à la désinstallation.
Pour que les différents composants de votre système Pro Tools puissent communiquer correctement entre eux, vous devez les mettre sous tension dans un ordre précis. Lancez le système Pro Tools selon l’ordre suivant : 1 Diminuez le volume de tous les périphériques de sortie du système. 2 Mettez tous les disques durs externes sous tension. Patientez environ 10 secondes jusqu’à ce qu’ils aient atteint leur vitesse nominale. 3 Mettez sous tension les surfaces de contrôle (comme Command|8). 4 Mettez sous tension les interfaces et périphériques MIDI ou les périphériques de synchronisation. 5 Mettez l’ordinateur sous tension. 6 Lancez Pro Tools ou toute autre application tierce audio ou MIDI. 5 Mettez hors tension les surfaces de contrôle. 6 Mettez hors tension les disques durs externes.

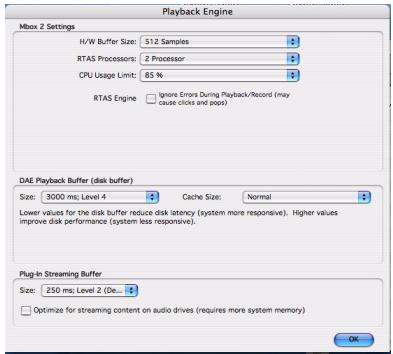

Dans la boîte de dialogue Playback Engine, Pro Tools LE vous permet d’ajuster les performances de votre système en changeant les paramètres système relatifs à ses capacités de traitement, de lecture et d’enregistrement. Dans la plupart des cas, les paramètres par défaut de votre système fournissent des performances optimales, mais vous pouvez souhaiter les régler afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.
Real-Time AudioSuite™). Le buffer matériel permet également de gérer la latence d’écoute. Des valeurs inférieures réduisent la latence d’écoute et sont particulièrement adaptées à l’enregistrement des entrées en direct. Des valeurs plus élevées permettent d’effectuer un traitement audio plus avancé et d’appliquer un plus grand nombre d’effets. De plus, elles sont utiles lorsque vous mixez et que vous utilisez davantage de plug-in RTAS.
Dans le cas d’ordinateurs multiprocesseurs, ce paramètre permet de gérer la prise en charge de processeurs multiples pour le traitement RTAS. Dans le cas d’ordinateurs multiprocesseurs sous Windows prenant l’Hyper-Threading en charge (et ayant cette fonction activée), vous devez désactiver cette fonction pour que ce paramètre soit disponible. Pour plus d’informations sur la procédure permettant d’accéder au BIOS et de désactiver la fonction Hyper-Threading, reportez-vous à la documentation de votre ordinateur (Windows uniquement). Utilisé conjointement avec le paramètre CPU Usage Limit, il vous permet de contrôler le traitement RTAS et d’autres tâches Pro Tools réalisées par le système. Par exemple : • Pour les sessions avec un nombre important de plug-in RTAS, vous pouvez allouer 2 processeurs ou plus aux traitements RTAS et paramétrer une limite d’utilisation des processeurs élevée. • Pour les sessions comptant un faible nombre de plug-in RTAS, limitez le nombre de processeurs alloués à ces plug-in et prévoyez une limite d’utilisation de processeur réduite pour éviter de monopoliser les ressources et optimiser la précision de l’automation, la réponse de l’écran et les performances vidéo.
2 Dans le menu contextuel RTAS Processors, sélectionnez le nombre de processeurs disponibles que vous souhaitez allouer au traitement des plug-in RTAS. Cela varie en fonction du nombre de processeurs disponibles sur votre ordinateur : • Choisissez 1 processeur pour limiter le traitement RTAS à un processeur dans le système. • Choisissez 2 processeurs pour permettre l’équilibrage de charge entre deux processeurs disponibles. • Sur les systèmes de quatre processeurs ou plus, sélectionnez parmi le nombre de processeurs RTAS disponibles. 3 Cliquez sur OK.
Le pourcentage d’utilisation du processeur (CPU Usage Limit) contrôle la proportion des ressources de processeur allouées aux tâches de traitement hôte de Pro Tools. Utilisé conjointement avec le paramètre RTAS Processors, il vous permet de contrôler les tâches Pro Tools réalisées par le système. En attribuant une valeur peu élevée au paramètre CPU Usage Limit, vous limitez l’impact du traitement de Pro Tools sur d’autres tâches requérant une utilisation intensive du processeur telles que le traçage d’écrans. Cela peut s’avérer utile lorsque la réponse de système est très lente ou lorsque d’autres applications sont en cours d’utilisation en même temps que Pro Tools.
Il est possible que l’accroissement du pourcentage d’utilisation du processeur ralentisse l’affichage des écrans et la vitesse de traitement des ordinateurs. Pour modifier le pourcentage d’utilisation du processeur : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu contextuel CPU Usage Limit, sélectionnez le pourcentage de puissance du processeur à allouer à Pro Tools. 3 Cliquez sur OK.
Il existe deux options RTAS Engine : Ignore Errors During Playback/Record Lorsque cette option est activée, Pro Tools continue la lecture et l’enregistrement même si les exigences de traitements RTAS dépassent la limite d’utilisation du processeur sélectionnée. Cela peut entraîner des claquements et des clics dans l’audio, mais n’interrompt pas le transport. Minimize Additional I/O Latency (Mac uniquement) L’activation de cette option réduit à 128 échantillons toute latence supplémentaire entraînée par la suppression des erreurs RTAS lors de la lecture et de l’enregistrement. La suppression d’erreurs RTAS nécessite au moins 128 échantillons de mise en mémoire tampon sur certains systèmes. Si cette option est désactivée, la taille du tampon est égale à la moitié de la valeur définie dans H/W Buffer Size ou égale à 128 échantillons minimum (la valeur la plus grande). Si votre ordinateur est un modèle moins récent et plus lent, nous vous recommandons de désactiver cette option pour éviter des performances médiocres. 30 Guide d'installation de Mbox 2 Mini
Les paramètres de taille de buffer de lecture DAE inférieurs à 1500 ms (niveau 2) peuvent améliorer la vitesse de lecture et d’enregistrement. Cependant, une valeur inférieure peut entraîner une baisse de la fiabilité de la lecture ou de l’enregistrement de pistes en cas de sessions contenant un grand nombre de pistes ou de points d’édition, ou de systèmes possédant des disques durs plus lents ou fortement fragmentés. Une taille supérieure au niveau 1500 ms (niveau 2) permet une densité d’édition plus élevée au cours d’une session ou un nombre de pistes plus important lors de l’utilisation de disques durs plus lents. Cependant, un niveau élevé peut également provoquer un retard lors du démarrage de la lecture ou de l’enregistrement, ou un retard audible plus long lors de l’édition en cours de lecture.
Pour modifier la taille du buffer de lecture DAE : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu contextuel DAE Playback Buffer, sélectionnez une taille de buffer. La configuration de mémoire requise pour chaque paramètre est indiquée dans la partie inférieure de la boîte de dialogue Playback Engine. 3 Cliquez sur OK. Chapitre 4 : Configuration de votre système Pro Tools 31
La taille de cache optimale pour la plupart des sessions correspond au paramètre Normal. L’utilisation du paramètre de taille de cache Minimum permet de réduire la quantité de mémoire système utilisée pour les opérations de disque et de libérer de la mémoire pour les autres tâches du système. Cependant, les performances en cas d’utilisation d’Elastic Audio peuvent être moindres. Une grande taille de cache permet d’améliorer la performance lors de l’utilisation des fonctions d’Elastic Audio, mais cela entraîne une réduction de la quantité de mémoire disponible pour les autres tâches du système comme par exemple le traitement RTAS.
Pour modifier la taille du cache : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu déroulant Cache Size, sélectionnez une taille de cache disque. 3 Cliquez sur OK.
Structure (reportez-vous au document Structure Plug-in Guide pour obtenir des informations supplémentaires). La taille optimale du buffer de plug-in de streaming pour la plupart des sessions est 250 ms (niveau 2). Les paramètres de taille de buffer de plug-in de streaming inférieure à 250 ms (niveau 2) réduisent la taille de mémoire système utilisée pour la lecture d’échantillons et libèrent de la mémoire pour les autres tâches du système. Cependant, la qualité audio de la lecture des échantillons risque d’être affectée.
1 Sélectionnez Setup > Playback Engine. 2 Dans le menu contextuel Plug-in Streaming Buffer Size, sélectionnez une taille de buffer. 3 Cliquez sur OK.
(Structure Plug-in seulement) Cette option s’affiche dans la boîte de dialogue Playback Engine à condition que l’un des plugin instrument Structure sampler soit installé sur votre système. Elle s’avère utile lors de la lecture d’échantillons à partir du même disque contenant de l’audio pour la session en cours. Lorsque cette option est sélectionnée, Pro Tools optimise automatiquement la taille du buffer de plug-in de streaming afin de faciliter l’accès au disque à partir de Pro Tools et de Structure. Le menu déroulant Plug-in Streaming Buffer Size n’est pas disponible si cette option est sélectionnée. Pour paramétrer Pro Tools pour une optimisation de la taille du buffer de plug-in de streaming : 1 Sélectionnez Setup > Playback Engine. 2 Sélectionnez l’option Optimize for Streaming Content. 3 Cliquez sur OK.
Pro Tools en sélectionnant une fréquence différente dans la boîte de dialogue New Session. Pour plus d’informations, reportez-vous au Guide de référence Pro Tools. Pour modifier la fréquence d’échantillonnage par défaut : 1 Sélectionnez Setup > Hardware.

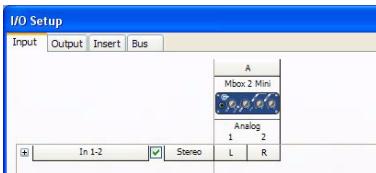

Pro Tools LE est livré avec les paramètres I/O Setup par défaut, qui vous permettent de démarrer. Pour renommer les chemins d’E/S, utilisez la boîte de dialogue I/O Setup. Pour renommer les chemins d’E/S dans I/O Setup : 1 Sélectionnez Setup > I/O. 2 Pour afficher les connexions Input, Output, Insert ou Bus, cliquez sur l’onglet correspondant.
Configuration MIDI Si vous prévoyez d’utiliser des périphériques MIDI avec Pro Tools, effectuez l’une des opérations suivantes : Sous Mac, configurez votre MIDI à l’aide de l’utilitaire Apple Audio MIDI Setup (AMS). Consultez la section annexe A, “Configuration d’AMS (Mac OS X uniquement)”.
Sous Windows, configurez votre MIDI à l’aide de MIDI Studio Setup. Pour plus d’informations, reportez-vous à la section annexe B, “Configuration de MIDI Studio Setup Chapitre 4 : Configuration de votre système Pro Tools 37
N’utilisez pas la fonction de mise à jour logicielle automatique de Mac OS X, car cela risquerait d’entraîner la mise à jour de votre système avec une version de Mac OS qui n’a pas été validée pour Pro Tools. Pour plus de détails sur les versions de Mac OS agréées, reportezvous aux informations de compatibilité accessibles sur le site Web de Digidesign (www.digidesign.com/compatibility).
Pour désactiver la fonction de mise à jour logicielle : 1 Dans le menu Pomme, sélectionnez Préférences Système, puis cliquez sur Mise à jour de logiciels. 2 Cliquez sur l’onglet Mise à jour de logiciels, puis désélectionnez l’option de vérification des mises à jour.
• Définissez le paramètre de veille d’affichage sur Jamais. • Désélectionnez l’option Suspendre dès que possible l’activité du ou des disques durs.
(Ordinateurs Mac G5 et Powerbook G4 uniquement) Pour configurer les performances du processeur : 1 Dans le menu Pomme, sélectionnez Préférences Système, puis cliquez sur Economiseur d’énergie. 2 Cliquez sur Options et choisissez le niveau de performances le plus élevé.
Pour pouvoir disposer de l’intégralité de la gamme de raccourcis clavier Pro Tools, vous devez désactiver ou réassigner les éventuels raccourcis clavier Mac OS X conflictuels dans les préférences système Apple, notamment les raccourcis suivants : • Affichage du menu d’aide • Sous “Navigation via le clavier” • Déplacement du focus dans le tiroir de la fenêtre • Sous Dock, Exposé et Dashboard • Affichage et masquage automatique du Dock • Toutes les fenêtres • Fenêtres d’application Chapitre 4 : Configuration de votre système Pro Tools 39
1 Dans le menu Pomme, sélectionnez Préférences Système, puis cliquez sur Clavier et souris. 2 Cliquez sur l’onglet Raccourcis clavier. 3 Effectuez l’une des opérations suivantes : • Désélectionnez les options Mac OS X en conflit avec les raccourcis clavier Pro Tools. – ou – • Assignez aux options Mac OS X correspondantes d’autres raccourcis clavier qui ne sont pas susceptibles de créer des conflits. Réassignation des raccourcis clavier Spaces Si vous souhaitez utiliser Spaces, vous devrez réassigner les raccourcis clavier Spaces pour éviter des conflits avec des raccourcis clavier importants de Pro Tools. Pour éviter ces conflits, vous pouvez réassigner les raccourcis clavier Spaces de manière à ce qu’ils utilisent une touche de modification (Commande+Option+Ctrl+Maj) en plus des raccourcis clavier Spaces par défaut.
Ctrl+Option+Maj+Commande+F8 à partir du menu déroulant Pour activer Spaces. 5 Maintenez les touches Commande+Option+Ctrl+Maj enfoncées et sélectionnez Ctrl+Option+Maj+Commande+Touches fléchées à partir du menu déroulant Pour basculer d’un espace à l’autre. 6 Maintenez les touches Commande+Option+Ctrl+Maj enfoncées et sélectionnez Ctrl+Option+Maj+Commande+Touches numériques à partir du menu déroulant Pour accéder directement à un espace.
La fonction Spotlight de Mac OS X indexe automatiquement les fichiers et les dossiers sur les disques durs locaux en arrière-plan. Dans la plupart des cas, cela est totalement transparent dans le cadre du fonctionnement normal de Pro Tools. Cependant, si Spotlight lance l’indexation de disques durs au cours de l’enregistrement d’une session Pro Tools comportant un nombre de pistes élevé, cela peut avoir des effets indésirables sur les performances système de Pro Tools. Il peut être préférable de désactiver l’indexation Spotlight pour tous les lecteurs locaux avant une utilisation de Pro Tools pour des enregistrements volumineux. La désactivation de l’indexation Spotlight désactive également la fonction de recherche de Mac OS X.
Si vous envisagez d’utiliser un lecteur audio déjà utilisé dans une version précédente de Pro Tools sur l’ordinateur Mac, vous devez activer la journalisation. Pour activer la journalisation : 1 Dans le dossier Applications/Utilitaires, démarrez le logiciel Utilitaire de disque. 2 Sélectionnez le volume dans la colonne de gauche de la fenêtre de l’utilitaire de disque. 3 Cliquez sur Activer la journalisation dans la barre d’outils. Pour des performances optimales, les lecteurs audio doivent être au format Mac OS Extended (Journaled).
Gestionnaire de périphériques. 3 Dans le volet de droite, cliquez sur le signe plus (+) pour développer l’entrée Contrôleurs IDE ATA/API. 4 Cliquez avec le bouton droit de la souris sur le Contrôleur IDE primaire et sélectionnez Propriétés. 5 Cliquez sur l’onglet Paramètres avancés. 6 Pour chaque périphérique, procédez de l’une des façons suivantes selon votre système d’exploitation : • Cochez la case d’option Activer l’accès direct à la mémoire (DMA) (Windows Vista) – ou – • Définissez le Mode de transfert sur DMA si disponible (Windows XP) 7 Cliquez sur OK. 8 Répétez les étapes ci-dessus pour tout canal IDE supplémentaire. 9 Fermez la fenêtre Gestion de l’ordinateur.
Si vous utilisez Pro Tools, le mode de mise en veille du système Windows doit être défini sur Toujours actif. Ceci réduit le risque qu’une longue session d’enregistrement ou de lecture s’arrête inopinément à cause de la mise hors tension des ressources système. Pour configurer la gestion de l’alimentation Windows (Windows Vista) : 1 Sélectionnez Démarrer > Panneau de configuration. 2 Cliquez deux fois sur Options d’alimentation. 3 Dans la fenêtre Options d’alimentation, sélectionnez Performances élevées. 44 Guide d'installation de Mbox 2 Mini
Modifier les paramètres d’alimentation avancés. 6 Dans la boîte de dialogue Options d’alimentation, ouvrez Disque dur > Arrêter le disque dur après. 7 Cliquez sur l’option Paramètre. 8 Sélectionnez la valeur de votre choix dans le champ Paramètre (Minutes) et appuyez sur la touche Retour arrière de votre clavier. 9 Appuyez sur Entrée. Le paramètre d’arrêt du disque dur devient Jamais et la boîte de dialogue des options d’alimentation se ferme. 10 Dans la fenêtre Modifier les paramètres du mode de gestion de l’alimentation, cliquez sur Enregistrer les modifications et fermez la fenêtre. Pour configurer la gestion de l’alimentation Windows (Windows XP) : 1 Sélectionnez Démarrer > Panneau de configuration. 2 Cliquez deux fois sur Options d’alimentation. 3 Cliquez sur l’onglet Modes de gestion de l’alimentation. 4 Dans le menu contextuel Modes de gestion de l’alimentation, sélectionnez Toujours actif. 5 Vérifiez que les paramètres suivants sont définis sur Jamais : • Arrêt des disques durs • Mise en veille • Mise en veille prolongée 6 Cliquez sur OK.
4 Désélectionnez l’option Utiliser le contrôle des comptes d’utilisateurs pour vous aider à protéger votre ordinateur. 5 Cliquez sur OK.
D’autres pilotes logiciels et matériels installés sur votre ordinateur peuvent également interférer avec Pro Tools. Pour obtenir des performances optimales, nous vous suggérons d’effectuer les opérations suivantes : • Evitez d’exécuter simultanément Pro Tools et des programmes dont vous n’avez pas absolument besoin. • Désactivez les logiciels qui fonctionnent en tâche de fond, tels que Windows Messenger, les calendriers et les programmes de maintenance de disque. • Lorsque vous exécutez Pro Tools, éteignez tous les périphériques USB n’étant pas indispensables. • Si votre carte vidéo le permet, activez le contrôle de bus (Bus Mastering) dans le Panneau de configuration du fabricant. Pour plus d’informations, consultez la documentation du fabricant.
1 Cliquez avec le bouton droit de la souris sur Ordinateur (Windows Vista) ou sur Poste de travail (Windows XP) et sélectionnez Gérer. 2 Dans Outils système, choisissez Gestionnaire de périphériques. 3 Dans la fenêtre du Gestionnaire de périphériques, cliquez deux fois sur Cartes réseau, puis deux fois sur la carte réseau que vous souhaitez désactiver. 4 Dans l’onglet Général, choisissez Ne pas utiliser ce périphérique (désactiver) dans le menu contextuel Utilisation du périphérique, puis cliquez sur OK. 5 Fermez la fenêtre Gestion de l’ordinateur.
Pour régler les performances des applications : 1 Cliquez avec le bouton droit de la souris sur Ordinateur (Windows Vista) ou sur Poste de travail (Windows XP) et sélectionnez Propriétés. 2 Dans la fenêtre Propriétés système, cliquez sur l’onglet Avancé. 3 Dans la zone Performances, cliquez sur le bouton Paramètres. 4 Dans la fenêtre Options de performances, cliquez sur l’onglet Avancé. 5 Dans la section Performance des applications, sélectionnez l’option Services d’arrière-plan. 6 Dans Utilisation de la mémoire, sélectionnez le cache système. Chapitre 4 : Configuration de votre système Pro Tools 47
Les ressources disponibles pour Pro Tools dépendent du nombre d’éléments en cours d’utilisation sur votre ordinateur. Certaines applications de démarrage consomment inutilement les ressources du processeur et peuvent être désactivées. Soyez prudent au moment de désactiver les éléments de démarrage suivants : • le numéro de série d’un support portable (nécessaire aux applications utilisant une clé de protection contre la copie) ; • le service Plug and Play ; • le rapport des activités ; • les services cryptographiques. Pour désactiver les éléments de démarrage du système : 1 A partir du menu Démarrer, sélectionnez Rechercher (Windows Vista) ou Exécuter (Windows XP), tapez “msconfig”, puis cliquez sur OK pour ouvrir l’utilitaire de configuration système. 2 Sous l’onglet Général, choisissez Démarrage sélectif. 3 Désactivez l’option Charger les éléments de démarrage, puis cliquez sur OK. 4 Cliquez sur Redémarrer pour redémarrer l’ordinateur. 5 Après le redémarrage, un message relatif à la configuration système s’affiche à l’écran. Vérifiez que les performances de Pro Tools ont été améliorées avant de désactiver la case Ne plus afficher ce message. Si les performances n’ont pas été améliorées, exécutez la commande msconfig et sélectionnez le mode de démarrage normal au lieu du mode de démarrage sélectif, ou désactivez un par un les éléments lancés au démarrage et les processus non indispensables.

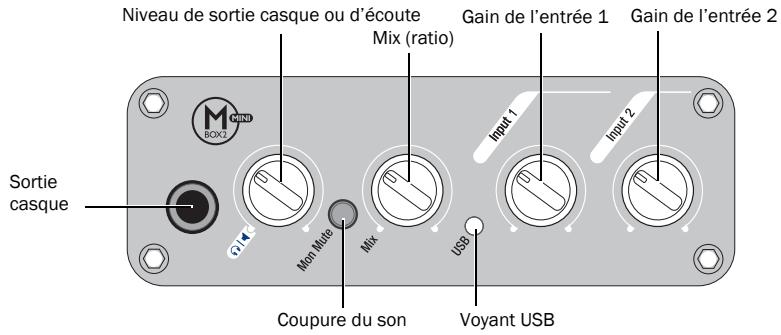

Gain de l’entrée 1 Mix (ratio)
Mbox 2 Mini vous offre la possibilité de contrôler les signaux d’entrée pendant l’enregistrement, sans le retard induit par les convertisseurs A/N/A et le traitement effectué sur des applications hôtes. Le bouton Mix permet de contrôler cette écoute à latence zéro, ce qui permet de mélanger et de régler le rapport d’écoute entre les entrées analogiques Mbox 2 Mini et la lecture Pro Tools. Pour n’écouter que le signal d’entrée source, tournez le bouton complètement vers la gauche, en position Input. Pour n’écouter que le signal de sortie Pro Tools, tournez le bouton complètement vers la droite, en position Playback. La sortie de la commande Mix est acheminée directement vers les sorties d’écoute (Mon Out), puis dupliquée dans la sortie de casque. La possibilité de mélanger et de contrôler les niveaux relatifs de la lecture Pro Tools et les entrées directes sans latence s’avère particulièrement utile dans le cas d’enregistrements fractionnés (overdubbing).
Bouton 48 V Lorsque ce bouton est enfoncé, l’alimentation 48 V est active sur l’entrée Mic XLR. Si leur fonctionnement le requiert, l’alimentation fantôme est fournie aux micros.
Les micros dynamiques (les Shure SM57, par exemple) ne requièrent pas d’alimentation fantôme, mais celle-ci ne les endommage pas. La plupart des micros à condensateur (par exemple, AKG C3000) requièrent une alimentation fantôme pour fonctionner. L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des micros. Cependant, comme elle peut endommager les micros à ruban, Veillez à la désactiver et patientez au moins dix secondes avant de connecter ou de déconnecter un microphone à ruban. En cas de doute concernant l’alimentation fantôme de votre micro, consultez le fabricant ou lisez la documentation se rapportant à votre micro. En cas d’utilisation d’alimentation fantôme, le courant par micro de Mbox 2 Mini ne doit pas dépasser 4 mA.
Ces sorties peuvent être connectées à une console de mixage, directement à un système d’écoute tel qu’un amplificateur de puissance stéréo ou à toute autre destination stéréo afin d’écouter le mixage. Ces sorties acceptent des connexions TRS (Tip-Ring-Sleeve) ou TS (Tip-Sleeve) 1/4 de pouce. Les sorties d’écoute droite et gauche lisent les données audio acheminées respectivement vers les sorties analogiques 1 et 2 depuis Pro Tools. Ces sorties analogiques sont dotées de convertisseurs analogiques-numériques 24 bits.
Les commandes Headphone et Monitor Output Level permettent de régler le volume de sortie du casque et de la sortie d’écoute. Pour brancher le casque : Si votre casque possède un connecteur (ou adaptateur) stéréo ¼ de pouce, branchez-le à la prise casque.
Les sorties d’écoute (Mon Out) situées à l’arrière du système Mbox 2 Mini prennent en charge des prises ¼ de pouce. Ces connexions peuvent correspondre à des connecteurs de type asymétrique, symétrique ou TRS (Tip Ring Sleeve). Lors de la lecture d’une session Pro Tools, ces sorties peuvent être connectées à un système d’amplification : des haut-parleurs, une chaîne stéréo ou une console de mixage audio.
Les entrées (sources) du système Mbox 2 Mini prennent en charge les micros, les guitares, les claviers et autres types d’instruments. Mbox 2 Mini comporte deux sections d’entrée audio, nommées Input 1 et Input 2. En ce qui concerne les sources stéréo, utilisez Input 1 pour l’entrée de gauche et Input 2 pour l’entrée de droite. Pour plus d’informations sur le branchement de sources audio spécifiques, reportez-vous aux sections “Connexion du micro au système Mbox 2 Mini”, page 59 et “Connexion d’instruments à Mbox 2 Mini”, page 61.

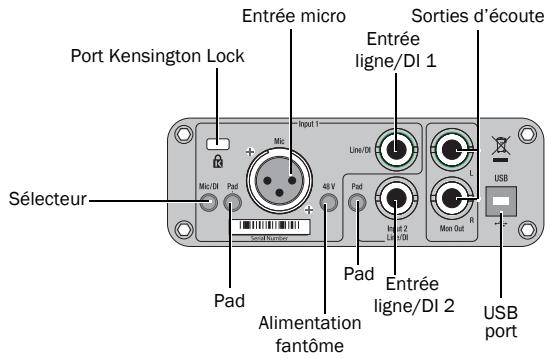

Mbox 2 Mini fournit au total deux canaux d’entrée analogique situés sur le panneau arrière. Ces canaux s’intitulent Input 1 et 2.
Input 1 fournit les connecteurs d’entrée Mic et Line/DI. La touche Mic/DI située sur le panneau arrière permet de sélectionner les entrées. Dans Pro Tools, ces entrées correspondent à Analog In (1).
Les modes d’utilisation du système Mbox 2 Mini avec un micro varient selon le type de micro et de câbles utilisés. Certains micros sont raccordés (à la Mbox 2 Mini, par exemple) par le biais d’un connecteur XLR ; d’autres micros requièrent un connecteur ¼ de pouce. Si vous en avez la possibilité, utilisez de préférence un connecteur XLR pour brancher le micro sur le système Mbox 2 Mini : vous bénéficierez d’une qualité audio nettement supérieure.
Connecteurs XLR et ¼"
Le système Mbox 2 Mini alimente le micro via un câble équipé de connecteurs XLR. En cas de doute concernant l’alimentation fantôme de votre micro, consultez le fabricant ou lisez la documentation se rapportant à votre micro.
1 Sur la partie arrière du système Mbox 2 Mini, branchez le câble de micro à l’une des entrées Mic. 2 Mettez la touche Mic/DI située à l’arrière en position Micro. Le bouton doit ressortir et ne pas être enfoncé. 3 Si votre micro nécessite une alimentation fantôme, assurez-vous qu’il est connecté, puis appuyez sur la commande d’alimentation fantôme (étiquetée 48V) du panneau arrière du système Mbox 2 Mini. L’alimentation fantôme 48 V est activée lorsque la touche est enfoncée. 4 Sur le panneau avant de Mbox 2 Mini, tournez le bouton Mix vers la gauche, jusqu’à l’indication Input. 5 Sur le panneau avant de Mbox 2 Mini, tournez doucement le potentiomètre de gain d’Input 1 vers la droite pour augmenter le niveau d’entrée du signal du micro.
2 Si vous utilisez l’entrée 1, définissez la touche Mic/DI du panneau arrière sur DI en appuyant sur celle-ci. 3 Sur le panneau avant de Mbox 2 Mini, tournez le bouton Mix vers la gauche, jusqu’à l’indication Input. 4 Sur le panneau avant de Mbox 2 Mini, tournez doucement le potentiomètre de gain de l’entrée vers la droite pour augmenter le niveau d’entrée du signal du micro. 5 Si le niveau du signal entrant est trop élevé, appuyez sur le bouton Pad de l’entrée situé sur le panneau arrière pour le réduire de 20 dB.
Mbox 2 Mini fournit des entrées Line/DI qui prennent en charge les entrées directes d’instruments (guitares ou basses électriques par exemple), et les périphériques de niveau ligne (sources audio électroniques comme par exemple les consoles de mixage, échantillonneurs, claviers, platines disque et synthétiseurs). Pour utiliser une guitare avec Mbox 2 Mini : 1 Sur le panneau arrière du système Mbox 2 Mini, raccordez le câble de la guitare à l’une des entrées Line/DI. 2 Si vous utilisez l’entrée 1, définissez la touche Mic/DI du panneau arrière sur DI en appuyant sur celle-ci. 3 Sur le panneau avant de Mbox 2 Mini, tournez le bouton Mix vers la gauche, jusqu’à l’indication Input. 4 Sur le panneau avant de Mbox 2 Mini, tournez doucement le potentiomètre de gain de l’entrée vers la droite pour augmenter le niveau d’entrée du signal de votre guitare. Chapitre 6 : Etablissement de connexions matérielles 61
1 Sur le système Mbox 2 Mini, raccordez votre clavier, console de mixage ou toute autre source audio à l’entrée Line/DI Input 1 ou Input 2 (TRS). Si votre source est stéréo (un clavier stéréo ou la sortie stéréo d’un mixeur par exemple), branchez le canal gauche (fiche blanche, en général) à la première sortie (Input 1) et le canal droit (fiche rouge, en général) à la deuxième sortie (Input 2). 2 Si vous utilisez l’entrée 1, définissez la touche Mic/DI du panneau arrière sur DI en appuyant sur celle-ci de sorte qu’elle soit enfoncée. 3 Sur le panneau avant de Mbox 2 Mini, tournez le bouton Mix vers la gauche, jusqu’à l’indication Input. 4 Réglez le volume de votre instrument sur son niveau optimal. Le niveau optimal des claviers se situe par exemple entre 80 et 100 % du volume maximal. 5 Sur le panneau avant de Mbox 2 Mini, tournez doucement le potentiomètre de gain de l’entrée vers la droite pour augmenter le niveau d’entrée du signal de votre clavier. 6 Si le niveau du signal entrant est trop élevé, appuyez sur le bouton Pad de l’entrée situé sur le panneau arrière pour le réduire de 20 dB.

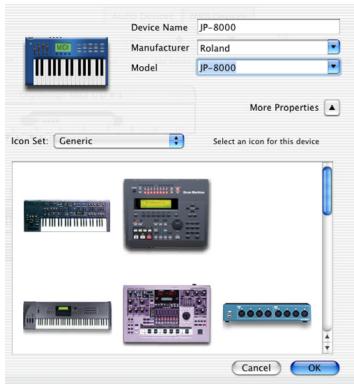

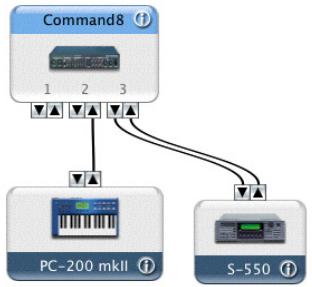

4 Faites glisser l’icône du nouveau périphérique vers l’emplacement de votre choix dans la fenêtre.
Pour supprimer toutes les connexions, cliquez sur Tester config. 7 Répétez les étapes 3 à 6 pour chaque périphérique MIDI à ajouter à la configuration MIDI.

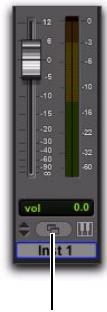

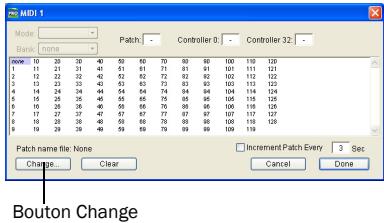

3 Cliquez sur le bouton de sélection des patchs de la piste MIDI.

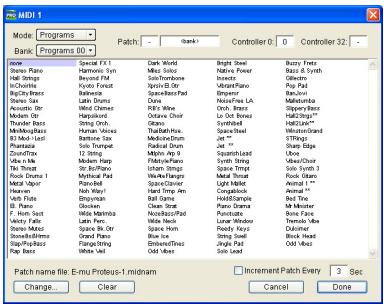

La liste des noms de patch s’inscrit dans la boîte de dialogue Patch Select et le menu contextuel Patch Name Bank s’affiche dans le coin supérieur gauche de la fenêtre. Une fois les noms de patch importés dans Pro Tools, vous pouvez les utiliser pour ce périphérique MIDI dans toutes les sessions. Pour effacer des noms de patch :
Vous pouvez modifier les fichiers .midnam dans un éditeur de texte. Vous pouvez également créer vos propres noms de patch à l’aide d’éditeurs ou de bibliothèques de noms de patch tiers.
Vous pouvez importer et exporter l’ensemble des configurations MIDI Studio Setup créées dans MSS.

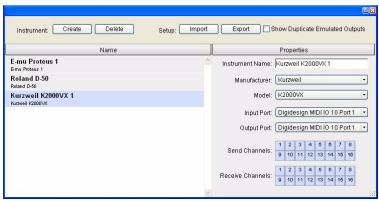

La fenêtre MIDI Studio Setup est organisée en trois sections. Les commandes d’affichage se trouvent dans la partie supérieure de la fenêtre. A gauche, une liste répertorie le nom de tous les instruments que vous avez définis. Enfin, à droite, la section Properties affiche les détails des paramètres MIDI.
MIDI prenant en charge l’horodatage (telle que MIDI I/O), la fenêtre de configuration de MIDI Studio affiche à la fois les ports de sortie DirectMusic horodatés et les ports de sortie émulés dupliqués non horodatés. Dans certains cas, vous devez quitter et relancer Pro Tools pour que les interfaces MIDI puissent charger ou décharger correctement leurs pilotes. Pour plus d’informations, consultez la documentation de votre interface MIDI.
La liste des instruments répertorie tous les instruments que vous avez définis. Sélectionnez un instrument pour afficher ses propriétés dans la section Properties de la fenêtre.

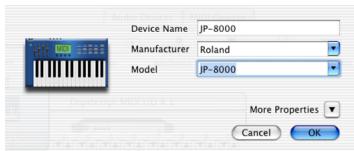

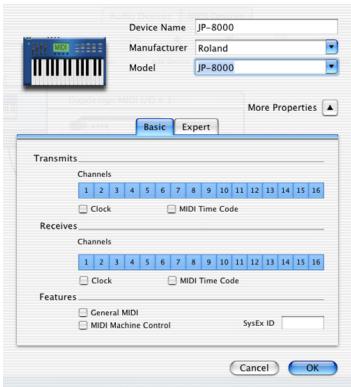

Pour définir un instrument avec MIDI Studio Setup : 1 Sélectionnez Setup > MIDI > MIDI Studio. 2 Cliquez sur Create. 3 Dans le champ Instrument Name, tapez le nom de l’instrument, puis appuyez sur la touche Entrée. Si vous n’entrez pas le nom de l’instrument, le champ hérite automatiquement des informations contenues dans les menus contextuels Manufacturer et Model. 4 Indiquez le fabricant et le modèle du nouveau périphérique dans les menus contextuels correspondants. Si le fabricant et le modèle de votre périphérique ne s’y trouvent pas, choisissez None (aucun).
Ce nom est défini par l’utilisateur. Manufacturer Ce menu contextuel contient la liste des fabricants de matériel MIDI, Cette liste est élaborée à partir des fichiers de périphériques MIDI au format XML fournis avec l’installation Pro Tools. Pour plus d’informations, reportez-vous à la section “Prise en charge de noms de patch MIDI”, page 76. Menu déroulant Model Ce menu contextuel contient la liste de périphériques MIDI regroupés par fabricant. Cette liste est issue des fichiers de périphériques MIDI au format XML contenus dans l’installation Pro Tools. Pour plus d’informations, reportez-vous à la section “Prise en charge de noms de patch MIDI”, page 76.
MIDI. Ce menu permet de définir et d’afficher le port par lequel les données MIDI sont envoyées, de l’interface MIDI vers le périphérique MIDI spécifié dans le champ Instrument Name. Si vous choisissez la valeur None pour le port de sortie, l’instrument défini n’apparaîtra pas dans le sélecteur de sortie MIDI. Grille Send Channels La grille Send Channels définit les canaux d’envoi pour les périphériques MIDI spécifiés dans le champ Instrument Name. Grille Receive Channels La grille Receive Channels définit les canaux de réception pour les périphériques MIDI spécifiés dans le champ Instrument Name.
2 Vérifiez si la sortie de la piste MIDI est correctement attribuée au périphérique MIDI.
La liste des noms de patch s’inscrit dans la boîte de dialogue Patch Select et le menu contextuel Patch Name Bank s’affiche dans le coin supérieur gauche de la fenêtre.
Pour effacer des noms de patch :
Vous pouvez modifier les fichiers .midnam dans un éditeur de texte. Vous pouvez également créer vos propres noms de patch à l’aide d’éditeurs ou de bibliothèques de noms de patch tiers.
Il n’est pas recommandé de réaliser des enregistrements sur lecteur du système. En effet, les performances d’enregistrement et de lecture sur un lecteur système sont amoindries, ce qui se traduit par un nombre inférieur de pistes et de plug-in.
Formats des disques durs Mac : les systèmes Mac doivent utiliser des disques durs formatés avec le système de fichiers HFS ou HFS+ uniquement. Les disques durs HFS peuvent être utilisés comme disques de transfert uniquement. Windows : les systèmes Windows doivent utiliser des disques au format NTFS exclusivement. Les systèmes Windows prennent aussi en charge les disques durs formatés avec le système HFS+ (aussi appelés Mac OS étendu). Pour plus d’informations, reportez-vous au Guide de référence Pro Tools.
(HBA) agréée ou un connecteur HBA SCSI intégré sur la carte mère agréé (systèmes Windows), sont pris en charge pour la lecture et l’enregistrement avec Pro Tools. Pour plus d’informations sur les disques SCSI (nombre de pistes, nombre de disques pris en charge, configuration), reportez-vous au site Web de Digidesign (www.digidesign.com/compatibility).
Les lecteurs FireWire agréés Digidesign sont pris en charge pour la lecture et l’enregistrement avec Pro Tools. Sur les systèmes ne disposant pas de ports Fire Wire, il est recommandé d’utiliser un adaptateur hôte agréé Digidesign. Pour plus d’informations sur les disques FireWire (nombre de pistes, nombre de disques pris en charge, configuration), reportez-vous au site Web de Digidesign (www.digidesign.com/compatibility).
Pour plus d’informations sur le nombre de pistes disponibles avec des lecteurs internes, visitez le site Web de Digidesign ( www.digidesign.com/compatibility).

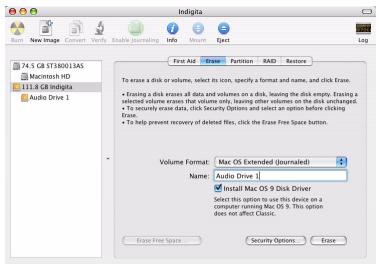

3 Dans la colonne à gauche de la fenêtre, sélectionnez le lecteur à initialiser. Si le lecteur contient déjà des données, assurez-vous d’en avoir effectué une sauvegarde avant d’effacer et de formater le disque. 4 Sélectionnez le format Mac OS Extended (Journaled). Ne sélectionnez pas l’option de sensibilité à la casse, car Pro Tools ne fonctionnerait pas correctement. Annexe C : Configuration et maintenance du disque dur 81
Le lecteur intitulé du nom du nouveau volume s’affiche sur le bureau.
Pour des performances optimales, les disques audio doivent être au format NTFS. Pro Tools prend uniquement en charge les lecteurs de base. Ne convertissez pas le lecteur en lecteur de type dynamique. Pour formater un lecteur audio : 1 Sous Windows Vista, sélectionnez Démarrer. 2 Cliquez avec le bouton droit de la souris sur Ordinateur (Windows Vista) ou sur Poste de travail (Windows XP) et sélectionnez Gérer. 3 Sous Stockage, sélectionnez Gestion des disques.

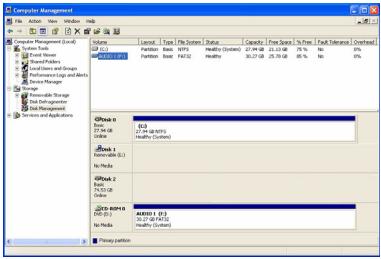

• Dans la fenêtre de gestion des disques, cliquez avec le bouton droit de la souris sur le disque dur que vous utiliserez pour l’audio et choisissez Formater. • Dans la fenêtre Format, nommez le volume. • Sélectionnez un système de fichiers. Pour des performances optimales, les lecteurs audio doivent être au format NTFS. • Sélectionnez Effectuer un formatage rapide. • Vérifiez que l’option Activer la compression des fichiers et dossiers n’est pas sélectionnée. • Définissez la taille d’unité d’allocation sur la valeur par défaut. • Cliquez sur OK. 5 Si le volume n’est pas alloué, effectuez la procédure suivante : • Dans la fenêtre de gestion des disques, cliquez avec le bouton droit de la souris sur le disque dur que vous utiliserez pour l’audio et choisissez Nouvelle partition. • Dans la fenêtre Assistant Création d’une nouvelle partition, cliquez sur Suivant. • A l’invite, sélectionnez le type de partition. Digidesign recommande d’utiliser des partitions principales plutôt que des partitions étendues. • Suivez les instructions à l’écran pour sélectionner une taille et définir les autres paramètres de la nouvelle partition. • A l’invite, sélectionnez un système de fichiers. Pour des performances optimales, les lecteurs audio doivent être au format NTFS.
Le partitionnement entraîne la création d’un ou plusieurs volumes logiques sur un lecteur physique, selon une procédure comparable à la création de disques durs virtuels. Ces partitions peuvent alors être formatées avec le système de fichiers (NTFS pour Windows ou HFS+ pour Mac). Le système Mac OS permet aux disques d’une capacité supérieure à 4 096 Mo d’être considérés comme des volumes entiers. Vous devez initialiser les disques à l’aide d’un utilitaire de disque pouvant détecter une limite de 2 téraoctets. La taille d’un fichier audio individuel Pro Tools ne peut pas excéder 3,4 Go.
Au cours d’une session, évitez de répartir des fichiers audio sur plusieurs partitions d’un même disque, car cela risque d’avoir une incidence négative sur les performances du disque.
Systèmes Mac Lorsque vous travaillez sur des fichiers volumineux (par exemple des fichiers vidéo), vous pouvez limiter la fragmentation en sauvegardant les fichiers importants sur un autre disque, en effaçant le contenu du disque dur, puis en copiant de nouveau les fichiers (plutôt que de défragmenter le disque). Pour optimiser l’efficacité de l’enregistrement et de la lecture, les données doivent être écrites sur le disque dur de manière contiguë. Ceci permet de réduire le temps d’accès aux données à lire. Un ordinateur ne peut malheureusement pas toujours procéder au stockage de fichiers audio de cette manière. Les données sont écrites sur le disque à l’endroit où de l’espace libre est disponible.
Une fragmentation accrue multiplie également les risques d’erreurs au niveau du disque, ce qui peut entraver la lecture des données audio et provoquer des erreurs de fonctionnement. Sur un PC, pour éviter toute fragmentation, formatez les disques possédant des clusters de grande taille (32 Ko par exemple).
Pour éviter toute fragmentation, vous pouvez optimiser le disque dur et ainsi stocker les fichiers de façon contiguë. La plupart des logiciels d’optimisation permettent d’exécuter une vérification sur un disque, afin de déterminer le pourcentage de fragmentation. Si le disque présente les signes d’une fragmentation modérée ou accentuée, il est conseillé de l’optimiser. Si vous utilisez le système pour la réalisation de nombreuses éditions ou si vous supprimez régulièrement des fichiers audio ou de fondu de votre disque dur, vous risquez de devoir défragmenter les disques une fois, voire deux fois par semaine, car la fragmentation des disques durs, même de grande taille, prend peu de temps.
Les fichiers du disque dur étant réécrits lors de l’optimisation, réalisez toujours une copie de sauvegarde de ces données avant de défragmenter le disque dur. Vous devez également vous servir d’un utilitaire de disque dur pour localiser et résoudre tout problème avant l’optimisation des données ou la réinitialisation de vos disques. Si les répertoires du disque dur sont endommagés avant la défragmentation, vous risquez de perdre un grand volume de données.
4 Cliquez sur Outils avancés. 5 Cliquez sur Ouvrir le défragmenteur de disque. 6 Dans la fenêtre Défragmenteur de disque, cliquez sur le bouton Défragmenter maintenant. La commande Défragmenter maintenant effectue la défragmentation de la totalité de vos disques durs. Cette opération peut prendre un certain temps, en particulier sur les systèmes possédant plusieurs disques. Les utilisateurs expérimentés peuvent utiliser l’outil de ligne de commande Defrag.exe pour défragmenter des disques individuellement. Pour tout renseignement complémentaire, reportez-vous à la documentation Windows Vista. Pour défragmenter un lecteur audio (Windows XP) : 1 Cliquez avec le bouton droit de la souris sur Poste de travail, puis sélectionnez Gérer. 2 Sous Stockage, sélectionnez Défragmenteur de disque. 3 Dans la fenêtre de défragmentation de disque, sélectionnez le lecteur que vous souhaitez défragmenter. 4 Cliquez sur Défragmenter et suivez les instructions à l’écran. Lorsque la défragmentation est terminée, fermez la fenêtre Gestion de l’ordinateur.
Pour plus d’informations sur le partage de sessions entre les systèmes Mac et Windows, consultez le Guide de référence de Pro Tools.
Pour formater et partitionner un disque HFS+, connectez les disques à un ordinateur Mac et ouvrez l’utilitaire de disque d’ Apple OS X.
Nombre de pistes et durée
48 kHz Sauvegardez fréquemment les informations et les données audio d’une session. De nombreux supports, tels que les disques durs supplémentaires, les graveurs de CD/DVD, les systèmes de sauvegarde automatique sur bande et les lecteurs optiques haute capacité permettent de sauvegarder des projets de différentes tailles. Le meilleur moyen de sauvegarder une session dans sa totalité est d’utiliser la commande Save Copy In. Cette commande permet d’enregistrer sous un nouvel emplacement le fichier de la session ainsi que les fichiers qui lui sont associés. En outre, la fonction Auto Save Backup de la page Operation Preferences permet une sauvegarde automatique du fichier de session pendant l’exécution de Pro Tools.
Une fois la configuration de Pro Tools et du système terminée, enregistrez une image de votre disque système à l’aide d’un utilitaire de sauvegarde tel que Norton Ghost (Windows) ou Bombich Carbon Copy Cloner (Mac). Cette opération vous permet, en cas de problèmes, de restaurer rapidement la configuration et les paramètres de votre système.
Si vous avez tenté de lancer Pro Tools en cliquant deux fois sur un fichier de session Pro Tools, procédez comme suit :
• Cliquez deux fois sur l’application Pro Tools. • Dans Pro Tools, sélectionnez File > Open Session pour ouvrir la session.
Connexions réseau : fermez toutes les connexions de réseau si elles ne sont pas utilisées pour l’échange de données audio en réseau. Applications d’arrière-plan : tous les utilitaires logiciels qui s’exécutent en arrière-plan ou provoquent une activité du disque (logiciels antivirus, optimiseurs de disque ou sauvegarde de fichiers) doivent être désactivés ou supprimés. Economiseurs d’écran : il est conseillé de désactiver les économiseurs d’écran de votre ordinateur avant d’exécuter Pro Tools. Fonctionnalités d’économie d’énergie : certaines fonctionnalités automatiques d’économie d’énergie, par exemple, celles qui ralentissent le disque dur, peuvent altérer les performances de Pro Tools. Il est préférable de les désactiver.
• quantité de RAM ; • système d’exploitation (version de Mac OS ou de Windows) ; • pilotes, utilitaires de disque et toute application relative au système installé. Le dispositif Digidesign : • type de cartes, d’interfaces ou de périphériques.
Les logiciels Digidesign : • version du logiciel Pro Tools ; • version du plug-in ; • autres logiciels Digidesign ; • autres plug-in fournis par des partenaires de développement de Digidesign. Autre dispositif Pour plus de détails sur le fonctionnement, consultez la documentation du fabricant. Les composants de dispositif supplémentaires les plus utilisés sont les suivants : • cartes 1394 (FireWire) pour les systèmes Windows (fabricant, modèle) ; • cartes d’acquisition vidéo (fabricant, modèle). Reportez-vous aux informations de compatibilité les plus récentes pour vous assurer que votre dispositif peut prendre en charge le système Pro Tools, sur le site Web de Digidesign, à l’adresse : www.digidesign.com/compatibility Autres logiciels Si vous utilisez d’autres applications audio ou vidéo, consultez la documentation du fabricant pour en savoir plus sur leur fonctionnement. En cas de problème, répertoriez tous les autres logiciels en cours de fonctionnement. Annexe D : Dépannage 95
à partir de DigiStore à l’adresse www.digidesign.com.
La version imprimée du Guide d’installation de votre système fournit des instructions détaillées pour l’installation et la configuration logicielle et matérielle afin d’obtenir des performances optimales.
La version imprimée du Guide d’introduction à Pro Tools LE comprend des didacticiels sur l’utilisation de Pro Tools (notamment sur la procédure d’enregistrement dans une session Pro Tools, l’importation de contenu audio à partir d’un CD et la création d’un CD audio à partir d’une session Pro Tools).
• le Guide des plug-in DigiRack qui détaille l’utilisation des plug-in Digidesign inclus dans Pro Tools pour le traitement audio en temps réel et des fichiers ; • le Guide des menus Pro Tools, qui répertorie tous les menus de Pro Tools ; • le Guide de référence Pro Tools, qui décrit en détails le fonctionnement du logiciel Pro Tools.
Lorsque vous installez Pro Tools, vous disposez de versions PDF de nombreux guides et fichiers Lisez-moi de Pro Tools. Cette documentation se trouve aux emplacements suivants : Mac : Macintosh HD/Applications/Digidesign/Documentation Windows : C:\Program Files\Digidesign\Documentation Pour afficher ou imprimer les versions PDF, utilisez Adobe Reader ou Apple Preview (Mac uniquement). Fichiers Lisez-moi ils contiennent les informations les plus récentes et les problèmes connus inhérents aux configurations des logiciels et des dispositifs Pro Tools. Les fichiers Lisez-moi sont ajoutés au dossier Documentation à l’installation de Pro Tools.
Produits et développeurs : découvrez les produits Digidesign, nos partenaires de développement ainsi que leurs plug-in, applications et matériels et téléchargez des logiciels démo. Actualité et événements : accédez aux informations de dernière minute publiées par l’équipe de Digidesign et inscrivez-vous pour obtenir une démo de Pro Tools. Pro Tools Accelerated Videos : regardez cette série de vidéos didacticielles gratuites. Les vidéos de la série Accelerated Videos sont conçues pour vous permettre une prise en main rapide de Pro Tools et de ses plug-in.
• Pour toute question concernant l’installation, consultez la base de recherche en ligne de Digidesign à l’adresse : http://www.digidesign.com/answerbase • Si vous ne trouvez pas la réponse à votre question sur le forum ou dans la base de recherche, contactez le service de support de Digidesign en remplissant le formulaire en ligne à l’adresse : http://www.digidesign.com/tsr
