MODE D'EMPLOI

MBOX 2 DIGIDESIGN

écrite de Digidesign.

Les caractéristiques et spécifications du produit, ainsi que la configuration requise peuvent faire l’objet de modifications sans préavis. Référence du guide : 9320-59106-02 REV A 11/08

Commentaires sur la documentation

Chez Digidesign, nous cherchons constamment à améliorer la qualité de notre documentation. Pour nous faire part de vos commentaires, corrections ou suggestions relatifs à notre documentation, contactez-nous par e-mail à l’adresse techpubs@digidesign.com.Informations relatives au règlement en matière de communications et de sécurité Déclaration de conformité Le modèle Digidesign Mbox 2 est conforme aux normes suivantes en matière d’interférences et de compatibilité électromagnétique :

cet équipement a été testé et s’est révélé conforme aux limites d’un périphérique numérique de classe A, conformément aux règlements Part 15 de la FCC.

éteignant le poste, l’utilisateur peut tenter de corriger ces interférences en mettant en œuvre une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l’antenne de réception ; • éloigner l’équipement du poste récepteur ; • connecter l’équipement à une prise électrique différente de celle du poste de réception ; • demander conseil au revendeur ou à un technicien radio/TV expérimenté.

Toute modification de l’équipement, si elle n’est pas expressément approuvée par Digidesign, peut annuler le droit d’exploitation de l’utilisateur.

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Conformité australienne

73/23/EEC sur les basses tensions.

Mbox 2 Setup Guide.book Page iv Sunday, February 15, 2009 12:44 PM Mbox 2 Setup Guide.book Page v Sunday, February 15, 2009 12:44 PM

Mbox® 2 audio et MIDI de Digidesign®.

• les sorties S/PDIF dupliquent les sorties analogiques 1 et 2 ;

Avec Mbox 2 et Pro Tools LE® votre ordinateur

équipé d’un port USB dispose de deux canaux d’E/S audio analogique, deux canaux d’E/S audio numérique, de ports d’E/S MIDI, de sorties d’écoute analogiques et d’une sortie casque avec commande de réglage sur le panneau avant. Mbox 2 intègre des préamplificateurs micro de qualité professionnelle et des convertisseurs analogiques-numériques et numériquesanalogiques 24 bits.

• jusqu’à quatre canaux d’entrée (utilisation simultanée des entrées analogiques et numériques) ;

Mbox 2 contient les éléments suivants :

• un contrôle d’enregistrement analogique à latence zéro avec équilibrage réglable entre l’entrée et la lecture ;

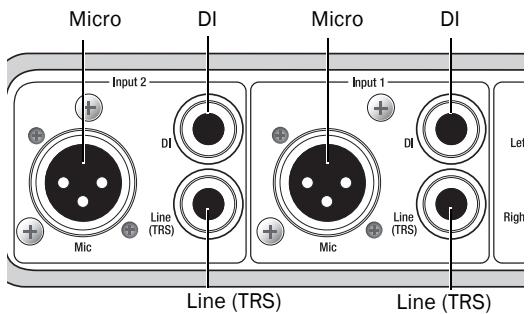

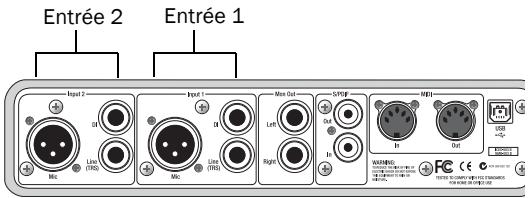

• deux canaux d’entrée audio analogiques dotés de préamplis micro et d’une alimentation fantôme 48V commutable ;

Digidesign peut assurer la compatibilité et fournir une assistance uniquement pour les matériels et les logiciels testés et approuvés par ses soins. Pour connaître la configuration système complète et la liste des ordinateurs, systèmes d’exploitation, disques durs et périphériques tiers approuvés par Digidesign, reportez-vous aux informations de compatibilité sur le site Web de Digidesign, à l’adresse : www.digidesign.com/compatibility

• jusqu’à 10 départs par piste ;

• 32 bus de mixage internes.

Pro Tools LE utilise le processeur de votre ordinateur pour mixer et traiter les pistes audio (traitement hôte). Les ordinateurs fonctionnant à des vitesses d’horloge plus rapides peuvent prendre en charge un plus grand nombre de pistes et assurer le traitement avec davantage de plug-in.

Configuration MIDI requise

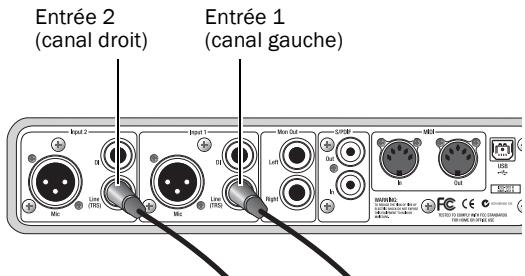

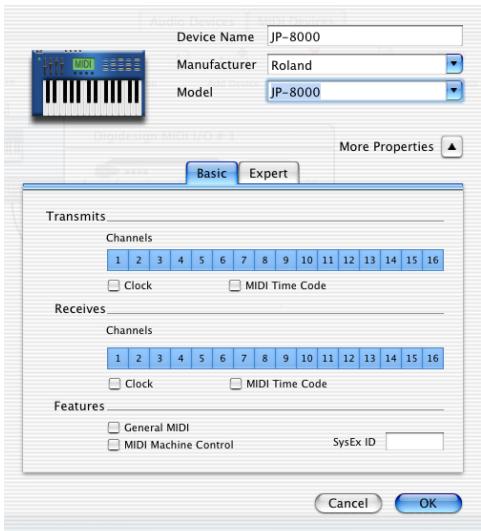

Mbox 2 inclut un port d’entrée MIDI et un port de sortie MIDI fournissant 16 canaux d’entrée et 16 canaux de sortie dans ce format. Pour disposer de ports MIDI supplémentaires, ajoutez une interface MIDI au système. Les interfaces MIDI USB fonctionnent correctement avec les systèmes Pro Tools sous Windows et Mac. Les interfaces série MIDI sont prises en charge sur les systèmes Windows uniquement.

Seules les interfaces MIDI USB sont compatibles avec les systèmes Pro Tools pour Mac OS X. Les adaptateurs de port modem-série et les périphériques MIDI série ne sont pas pris en charge.

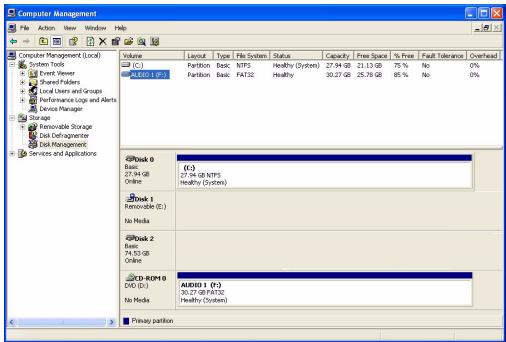

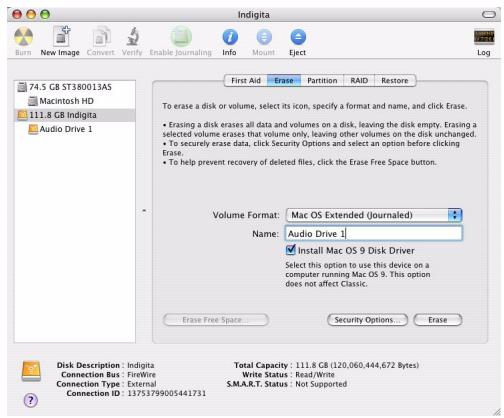

Pour consulter la liste des disques durs recommandés par Digidesign, visitez le site Web Digidesign à l’adresse : www.digidesign.com/compatibility Si vous utilisez un disque dur ATA/IDE ou FireWire, initialisez-le à l’aide de l’utilitaire Disk Utility fourni avec le logiciel système Apple (Mac) ou du Gestionnaire de disques de Windows.

Pour plus d’informations, voir annexe C,

Configuration et maintenance du disque dur.

Enregistrement déconseillé sur le lecteur système

Il n’est pas recommandé de réaliser des enregistrements sur lecteur du système. Les disques durs système fournissent parfois des performances d’enregistrement et de lecture inférieures à celles fournies par les lecteurs non système, ce qui se traduit par un nombre inférieur de pistes et de plug-in.

Conventions utilisées dans ce guide

Les guides de Digidesign utilisent les conventions suivantes pour indiquer les commandes de menus et les touches de raccourci : :

Cliquez à l’aide du bouton droit de la souris.

Les noms des commandes, options et paramètres qui apparaissent à l’écran sont affichés dans une autre police.

Les symboles suivants sont utilisés pour mettre en évidence des informations importantes :

Les conseils aux utilisateurs sont des astuces qui vous permettent d’optimiser l’utilisation de votre système Pro Tools.

Les avertissements importants contiennent des informations susceptibles de modifier vos données ou les performances du système.

Chapitre 1 : Bienvenue dans le système Mbox 2

Lisez-moi du disque d’installation de Pro Tools.

Le disque d’installation de Pro Tools comporte des logiciels supplémentaires pour votre système. Pour plus d’informations, reportez-vous à la section “Logiciels supplémentaires du disque d’installation

Pro Tools”, page 8. L’installation de Mbox 2 sur un ordinateur Mac comprend les étapes suivantes : 1 “Installation de Pro Tools LE et connexion de l’interface”, page 6. 2 “Lancement de Pro Tools LE”, page 7. 3 Configuration de votre système pour une

performance optimale (voir chapitre 4,

“Configuration de votre système Pro Tools”). 4 Connexions audio au système Mbox 2 Micro Ne lancez pas cette procédure si l’unité Mbox 2 est reliée à votre ordinateur. Pour installer Pro Tools LE sous Mac OS X : 1 Assurez-vous que vous êtes connecté en tant

qu’administrateur pour le compte sur lequel vous souhaitez installer Pro Tools.

Pour obtenir des détails sur les privilèges d’administrateur sur Mac OS X, reportezvous à votre documentation Apple OS X.

2 Insérez le disque d’installation de Pro Tools LE dans le lecteur de DVD. 3 Sur le disque d’installation, double-cliquez sur Install Pro Tools LE.mpkg.

Icône Install Pro Tools LE.mpkg

4 Pour procéder à l’installation, suivez les 5 Cliquez sur Continue à chaque fois que cela vous est demandé.

Guide d'installation de la Mbox 2

Pro Tools ainsi que les plug-in gratuits (et le contenu associé), laissez les options d’installation sélectionnées par défaut, puis cliquez sur Continue. – ou – • Sélectionnez (ou désélectionnez) une configuration personnalisée d’options d’installation (voir “Options d’installation”, page 7) et cliquez sur Continue. 7 Cliquez sur Install. 8 A l’invite, saisissez votre mot de passe

administrateur et cliquez sur OK pour authentifier l’installation.

9 Suivez les instructions à l’écran. 10 Lorsque l’installation est terminée, cliquez

11 Une fois que l’ordinateur a démarré, raccordez l’extrémité la plus fine du câble USB fourni au port USB du système Mbox 2 et connectez l’autre extrémité du câble USB à tout port USB disponible sur votre ordinateur.

Si le voyant USB situé dans le panneau avant du système Mbox 2 ne s’allume pas, débranchez le câble USB du port USB de

Mbox 2, puis rebranchez-le. Si le voyant ne s’allume toujours pas, éteignez votre ordinateur, débranchez le système Mbox 2, puis redémarrez votre ordinateur. Connectez ensuite de nouveau le système Mbox 2.

Mbox 2 Setup Guide.book Page 7 Sunday, February 15, 2009 12:44 PM Mbox 2 ne fonctionne pas correctement si vous le connectez à un hub USB. Si vous devez absolument utiliser un hub pour d’autres périphériques USB, utilisez un port hub distinct ; Mbox 2 doit être branché à un port dédié sur l’ordinateur pour fonctionner correctement.

Pro Tools et des plug-in (et contenu associé), cliquez sur le triangle permettant d’afficher l’option Pro Tools LE 8.0 dans le programme d’installation et désélectionnez toutes les options ci-après que vous ne souhaitez pas installer. Fichiers d’application (requis pour Pro Tools). Installe l’application Pro Tools et les fichiers de bibliothèque compatibles nécessaires à l’exécution de Pro Tools. Cette option installe également le pilote Digidesign CoreAudio. La sélection de cette option est indispensable pour l’installation de Pro Tools. Plug-in DigiRack. Installe des plug-in gratuits, notamment les plug-in DigiRack, Bomb Factory, Eleven Free, TL Utilities, ainsi que les plug-in DFi et Maxim de Digidesign. Pro Tools Creative Collection. Installe un ensemble de plug-in RTAS et d’instruments virtuels gratuits (comprenant 4,4 Go de contenu échantillon associé). Pour plus d’informations, consultez le Guide des plug-in Creative Collection.

Pilote CoreAudio de Digidesign. Cette option installe le pilote CoreAudio de Digidesign, qui vous permet d’utiliser des interfaces audio agréées Digidesign avec des applications tierces compatibles avec la norme CoreAudio.

Avid Video Engine. Cette option vous permet d’intégrer des périphériques vidéo Avid® (par exemple, Avid Mojo®) à votre système Pro Tools. Pilote d’E/S MIDI. Le pilote d’E/S MIDI™ est requis pour l’utilisation de l’interface d’E/S MIDI Digidesign.

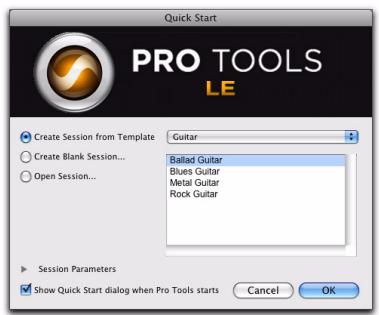

Lancement de Pro Tools LE Lorsque vous lancez Pro Tools LE pour la première fois, vous êtes invité à entrer un code d’autorisation pour valider votre logiciel.

(Le code commence par les lettres DIGI.) Pour autoriser le logiciel Pro Tools LE : 1 Assurez-vous que la Mbox 2 est connectée à

2 Cliquez deux fois sur l’icône Pro Tools LE du

Dock ou sur l’icône de l’application située dans le dossier Pro Tools, qui réside lui-même dans le dossier Digidesign.

3 Dans la boîte de dialogue qui s’affiche, tapez le

code d’autorisation exactement tel qu’il est imprimé, en insérant les espaces appropriés et en respectant la casse, puis cliquez sur Validate.

Le code d’autorisation est imprimé sur la deuxième de couverture de ce guide.

Options supplémentaires

Le programme d’installation de Pro Tools fournit les options supplémentaires suivantes à installer avec le logiciel et les plug-in Pro Tools.

Chapitre 2 : Installation de Pro Tools sur Mac

Mbox 2, affichez le contenu du CD d’installation de Pro Tools LE, ouvrez le dossier Factory Bundles Installers placé sous Additional Files, puis lancez le programme d’installation Install Mbox 2 Factory Bundle.

Pilote CoreAudio de Mbox 2

Le pilote CoreAudio de Mbox 2 est un pilote audio multicanal et multiclient qui permet à des applications compatibles CoreAudio d’effectuer des opérations de lecture et d’enregistrement par le biais d’un périphérique Digidesign. Le pilote Mbox 2 CoreAudio est installé par défaut lorsque vous installez Pro Tools.

Pour plus d’informations sur la configuration du pilote CoreAudio Mbox 2, reportez-vous au guide correspondant.

Pour plus d’informations sur l’installation et la configuration de la version autonome du pilote CoreAudio de Mbox 2, reportezvous au guide correspondant.

Session de démonstration

Pro Tools Le disque d’installation de Pro Tools LE comprend une session de démonstration permettant de vérifier le bon fonctionnement du système. La session de démonstration de Pro Tool LE s’intitule Filtered Dream.

Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section “Formatage d’un lecteur audio”, page 60.

Pour installer la session de démonstration : 1 Insérez le disque d’installation de Pro Tools LE

5 Lorsque vous y êtes invité, sélectionnez le

lecteur audio en tant qu’emplacement d’installation et cliquez sur Suivant pour commencer l’installation. Une fois l’installation terminée, cliquez sur Close.

Vous pouvez ouvrir la session de démonstration en cliquant deux fois sur le fichier Filtered Dream.ptf (situé dans le dossier de session Filtered Dream Demo).

Désinstallation de Pro Tools

Pour désinstaller le logiciel Pro Tools de votre ordinateur, utilisez le programme de désinstallation. Pour supprimer Pro Tools de votre ordinateur : 1 Assurez-vous que vous êtes connecté en tant

qu’administrateur au compte sur lequel

Pro Tools est installé.

Pour obtenir des détails sur les privilèges d’administrateur sur Mac OS X, reportezvous à votre documentation Apple OS X.

2 Accédez à Applications/Digidesign/

Pro Tools/Pro Tools Utilities, puis cliquez deux fois sur Uninstall Pro Tools.

3 Cliquez sur Continue pour procéder à la désinstallation.

dans le lecteur de DVD.

2 Sur le disque d’installation de Pro Tools LE,

recherchez et ouvrez le dossier Additional

Files/Pro Tools Demo Sessions Installer. 3 Double-cliquez sur Install demo session.pkg. 4 Suivez les instructions à l’écran.

4 Sélectionnez le type de désinstallation à

Safe Uninstall : conserve les plug-in et systèmes de fichiers requis pour la compatibilité avec certains produits Avid. Optez pour Safe Uninstall si vous utilisez une application Avid ou effectuez une mise à jour vers une version CS (support client).

Chapitre 2 : Installation de Pro Tools sur Mac

5 Cliquez sur Désinstaller.

6 Entrez le mot de passe administrateur, puis

7 Cliquez sur Finish pour fermer la fenêtre du programme d’installation.

Guide d'installation de la Mbox 2

Lisez-moi du disque d’installation de Pro Tools LE.

4 Etablissement des connexions audio et MIDI

au système Mbox 2 (pour plus d’informations, reportez-vous au chapitre 6, “Etablissement de connexions matérielles”).

Le disque d’installation de Pro Tools comporte des logiciels supplémentaires pour votre système. Pour plus d’informations, reportez-vous à la section “Logiciels supplémentaires du disque d’installation

Pro Tools”, page 14.

Présentation de l’installation

L’installation de Mbox 2 sur un PC Windows comprend les étapes suivantes : 1 “Installation de Pro Tools LE et connexion de l’interface”, page 11. 2 “Lancement de Pro Tools LE”, page 14 3 Configuration de votre système pour une

performance optimale (voir chapitre 4,

“Configuration de votre système Pro Tools”).

Installation de Pro Tools LE et connexion de l’interface

Avant de connecter l’interface Pro Tools LE à votre ordinateur, vous devez installer le logiciel Pro Tools LE.

Ne lancez pas cette procédure si l’unité

Mbox 2 est reliée à votre ordinateur. Pour installer de Pro Tools LE : 1 Démarrez Windows en vous connectant avec

des privilèges d’administrateur. Pour tout renseignement supplémentaire sur les privilèges d’administrateur, reportez-vous à la documentation Windows.

2 Insérez le disque d’installation de Pro Tools LE dans le lecteur de DVD.

Chapitre 3 : Installation de Pro Tools sous Windows

instructions à l’écran et cliquez sur Next lorsque vous y êtes invité. 6 Pour installer la gamme complète de logiciels et de plug-in Pro Tools, laissez l’option Pro Tools sélectionnée. 7 Lorsque la page de choix des fonctionnalités

s’affiche, effectuez l’une des opérations suivantes :

• Pour installer tous les fichiers d’application Pro Tools ainsi que les plug-in gratuits (et le contenu associé), laissez les options d’installation sélectionnées par défaut, puis cliquez sur Continue. – ou – • Sélectionnez (ou désélectionnez) une configuration personnalisée d’options d’installation (voir “Options d’installation”, page 13) et cliquez sur Continue. 8 Cliquez sur Next. 9 Cliquez sur Install.

Guide d’installation de la Mbox 2

Sous Windows XP, une série de boîtes de dialogue peuvent s’ouvrir, indiquant que le pilote n’a pas été validé lors du test permettant d’obtenir le logo Windows. Cliquez sur Continuer pour chacune d’entre elles jusqu’à ce qu’elles ne s’affichent plus. Si d’autres boîtes de dialogue s’affichent (telles que Nouveau matériel détecté), laissez-les ouvertes et ne cliquez dans aucune d’entre elles. Ces boîtes de dialogue se fermeront d’elles-mêmes. 12 Attendez que le programme ait installé tous les composants logiciels, pilotes et systèmes de fichiers PACE pour passer à l’étape suivante.

Mbox 2 Setup Guide.book Page 13 Sunday, February 15, 2009 12:44 PM

13 Une fois l’installation terminée, cliquez sur

Terminer pour redémarrer l’ordinateur.

Si le voyant USB situé dans le panneau avant du système Mbox 2 ne s’allume pas après redémarrage de l’ordinateur, débranchez le câble USB du port USB de

Mbox 2, puis rebranchez-le. Si le voyant ne s’allume toujours pas, éteignez votre ordinateur, débranchez le système Mbox 2, puis redémarrez votre ordinateur. Connectez ensuite de nouveau le système Mbox 2.

Options d’installation

Options Pro Tools LE Pour installer un sous-ensemble du logiciel Pro Tools et des plug-in (et contenu associé), cliquez sur le signe plus (+) en regard de l’option Pro Tools LE 8.0 dans la boîte de dialogue de sélection des fonctionnalités, et désélectionnez toutes les options ci-après que vous ne souhaitez pas installer. Fichiers d’application (requis pour Pro Tools) Installe l’application Pro Tools et les fichiers de bibliothèque compatibles nécessaires à l’exécution de Pro Tools. La sélection de cette option est indispensable pour l’installation de Pro Tools. Plug-in DigiRack Installe des plug-in gratuits, notamment les plug-in DigiRack, Bomb Factory, Eleven Free, TL Utilities, ainsi que les plug-in DFi et Maxim de Digidesign. Pro Tools Creative Collection Installe un ensemble de plug-in RTAS et d’instruments virtuels gratuits (comprenant 4,4 Go de contenu échantillon associé). Pour plus d’informations, consultez le Guide des plug-in Creative Collection.

Options supplémentaires

Le programme d’installation de Pro Tools fournit les options supplémentaires suivantes à installer avec le logiciel et les plug-in Pro Tools. Option Mac HFS+ Disk Support Elle permet au système Pro Tools de lire, d’écrire, d’enregistrer et de relire des données à partir de disques au format Mac HFS+. Les disques HFS+ sont aussi souvent appelés disques Mac OS étendu. Avid Video Engine Le composant Avid Video Engine est requis pour utiliser Pro Tools avec les périphériques vidéo Avid tels Avid Mojo. Contrôleur et pilote Command|8 Le pilote Command|8® est nécessaire pour utiliser la surface de contrôle Digidesign Command|8.

Installation de QuickTime

Procédez à l’installation de QuickTime si vous prévoyez d’inclure des fichiers vidéo ou d’importer des fichiers MP3 ou MP4 (AAC) dans vos sessions Pro Tools. Vous pouvez télécharger gratuitement QuickTime pour Windows sur le site Web d’Apple (www.apple.com).

Pour obtenir plus d’informations sur la version QuickTime compatible avec votre version de Pro Tools, reportez-vous aux pages relatives à la compatibilité sur le site Web de Digidesign : www.digidesign.com/compatibility

Pour installer QuickTime : 1 Consultez la page QuickTime sur le site

Internet d’Apple (www.apple.com).

2 Téléchargez le programme d’installation de

QuickTime sur l’ordinateur.

3 Cliquez deux fois sur le programme et suivez

les instructions qui s’affichent à l’écran.

4 Redémarrez votre ordinateur.

Chapitre 3 : Installation de Pro Tools sous Windows

1 Assurez-vous que la Mbox 2 est connectée à

2 Cliquez deux fois sur le raccourci Pro Tools LE se trouvant sur le bureau ou sur l’icône de l’application située dans le dossier Pro Tools, qui réside lui-même dans le dossier Digidesign. 3 Dans la boîte de dialogue qui s’affiche, tapez le

code d’autorisation exactement tel qu’il est imprimé, en insérant les espaces appropriés et en respectant la casse, puis cliquez sur Validate.

Le code d’autorisation est imprimé sur la deuxième de couverture de ce guide. 4 La boîte de dialogue Quick Start vous permet

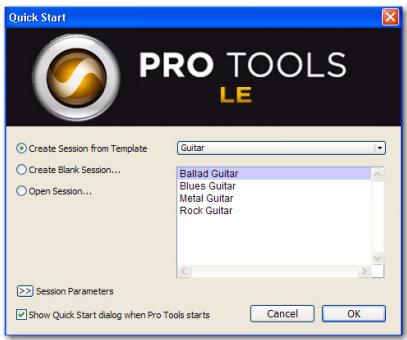

d’effectuer l’une des opérations suivantes :

• Créer une session à partir d’un modèle.

Logiciels supplémentaires du disque d’installation

Pro Tools Le disque d’installation Pro Tools LE contient des logiciels supplémentaires pour votre système, notamment des pilotes audio pour lire d’autres applications audio via un dispositif Digidesign, ainsi qu’une session de démonstration Pro Tools.

Reportez-vous à votre disque d’installation de Pro Tools pour obtenir des logiciels et des programmes d’installation supplémentaires.

Applications et plug-in tiers

• Créer une session vide.

• Ouvrir une autre session de votre système.

Votre coffret Pro Tools contient également plusieurs applications et plug-in gratuits fournis par des développeurs tiers partenaires de

Digidesign. Vous pouvez installer ces éléments à part une fois l’installation de Pro Tools terminée. Affichez le contenu du CD d’installation de Pro Tools LE et ouvrez le dossier nommé 3rd Party Content placé sous Additional Files.

Plug-in Factory Bundle Mbox 2

Boîte de dialogue Quick Start Mbox 2, affichez le contenu du CD d’installation de Pro Tools LE, ouvrez le dossier Factory Bundles Installers placé sous Additional Files, puis lancez le programme d’installation Install Mbox 2 Factory Bundle.

Setup.exe), qui se trouve sur le disque d’installation de Pro Tools LE.

Les pilotes Digidesign ASIO et WaveDriver pour

Mbox 2 sont installés automatiquement en même temps que Pro Tools.

Pilote ASIO de Digidesign

Le pilote ASIO (Audio Sound Input Output) de Digidesign est un pilote audio multicanal client unique qui permet à des programmes audio tiers prenant en charge la norme ASIO d’enregistrer et de lire des données audio via un dispositif Digidesign.

Pour plus d’informations sur la configuration du pilote ASIO de Digidesign, reportez-vous au guide correspondant.

Pilote WaveDriver de Digidesign

(Windows XP uniquement) Le pilote WaveDriver pour système Windows de Digidesign est un pilote stéréo client unique qui permet à des programmes audio tiers compatibles WaveDriver MME (Multimedia Extension) de lire des données via un dispositif Digidesign.

Pour plus d’informations sur la configuration du pilote WaveDriver de

Digidesign, reportez-vous au guide Digidesign correspondant.

Pour plus d’informations sur l’installation et la configuration de la version autonome des pilotes audio pour Windows de

Digidesign, reportez-vous au guide Digidesign correspondant.

Session de démonstration

Pro Tools Le disque d’installation de Pro Tools LE comprend une session de démonstration permettant de vérifier le bon fonctionnement du système. La session de démonstration de Pro Tool LE s’intitule Filtered Dream.

Avant d’installer la session de démonstration sur votre lecteur audio, vérifiez que ce dernier est configuré comme indiqué dans la section “Formatage d’un lecteur audio”, page 60.

Pour installer la session de démonstration : 1 Insérez le disque d’installation de Pro Tools LE dans le lecteur de DVD. 2 Sur le disque d’installation de Pro Tools LE,

recherchez et ouvrez le dossier Additional

Files\Pro Tools Demo Sessions Installer. 3 Cliquez deux fois sur LE Demo Session Setup.exe. 4 Suivez les instructions à l’écran.

Chapitre 3 : Installation de Pro Tools sous Windows

Pour désinstaller Pro Tools de votre ordinateur : 1 Démarrez Windows en vous connectant avec

des privilèges d’administrateur. Pour tout renseignement supplémentaire sur les privilèges d’administrateur, reportez-vous à la documentation Windows.

2 Accédez au dossier C:\Program Files\

Digidesign\ Pro Tools\Pro Tools Utilities et cliquez deux fois sur Uninstall Pro Tools.exe.

3 Cliquez sur Next. 4 Cliquez sur Uninstall pour procéder à la

1 Diminuez le volume de tous les périphériques

de sortie du système.

2 Mettez tous les disques durs externes sous

tension. Patientez environ 10 secondes jusqu’à ce qu’ils aient atteint leur vitesse nominale.

4 Mettez hors tension les interfaces et

périphériques MIDI ou les périphériques de synchronisation.

5 Mettez hors tension les surfaces de contrôle. 6 Mettez hors tension les disques durs externes.

3 Mettez sous tension les surfaces de contrôle

Dans la plupart des cas, les paramètres par défaut de votre système fournissent des performances optimales, mais vous pouvez souhaiter les régler afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.

Taille du buffer matériel

Le paramètre Hardware Buffer Size (H/W Buffer Size) contrôle la taille du buffer utilisé pour effectuer les tâches de traitement hôte telles que le traitement des effets des plug-in en temps réel (RTAS®, Real-Time AudioSuite™). • Des valeurs inférieures de buffer matériel permettent de réduire les problèmes de latence dans certains cas d’enregistrement, ainsi que certains problèmes de performance système. Sur les systèmes Pro Tools LE, les paramètres réduits permettent de réduire toutes les latences de surveillance entrée vers sortie sur toutes les pistes activées en enregistrement ou les pistes d’entrée auxiliaires incluant des entrées en direct. • Une grande taille de buffer matériel est utile pour les sessions qui utilisent davantage de plug-ins RTAS pour la lecture. Ces valeurs permettent d’effectuer davantage de traitement audio. Elles permettent également de réduire le nombre d’erreurs sur des machines qui nécessitent une taille de buffer plus importante.

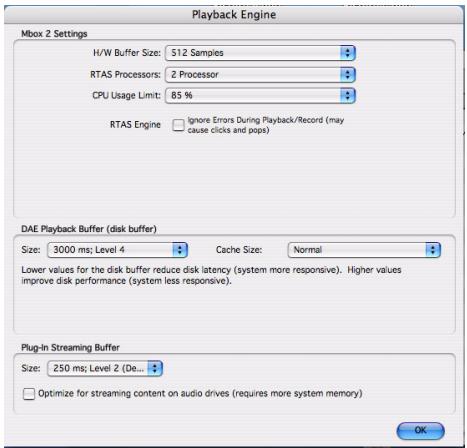

Boîte de dialogue Playback Engine (Structure plug-in installé)

Un buffer de grande taille entraîne une réponse plus lente de l’écran et une certaine latence d’écoute. Il risque aussi d’accroître la latence due aux plug-in RTAS et d’affecter la précision de l’automation des plug-in, les données de coupure (Mute) et la synchronisation des pistes MIDI.

Pour modifier la taille du buffer matériel : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu contextuel H/W Buffer Size,

sélectionnez la taille du buffer audio, exprimée en échantillons.

Guide d'installation de la Mbox 2

RTAS et d’autres tâches Pro Tools gérées par le système. Par exemple : • Pour les sessions avec un nombre important de plug-in RTAS, vous pouvez allouer 2 processeurs ou plus aux traitements RTAS et paramétrer une limite d’utilisation des processeurs élevée (CPU Usage Limit). • Pour les sessions comptant un faible nombre de plug-in RTAS, limitez le nombre de processeurs alloués au traitement RTAS et définissez le paramètre CPU Usage Limit sur une valeur basse pour éviter de monopoliser les ressources et optimiser la précision de l’automation, la réponse de l’écran et les performances vidéo. • Selon l’importance accordée à la réponse générale de l’écran et aux performances vidéo, et selon la densité des données d’automation utilisées, vous devrez parfois tenter différentes combinaisons de processeurs RTAS (RTAS Processors) et de limite d’utilisation du processeur (CPU Usage Limit) pour obtenir un résultat optimal. Ainsi, pour améliorer la réponse de l’écran au cours d’une session de

taille moyenne avec un nombre modéré de plug-in RTAS, il peut être préférable de réduire le nombre de plug-in RTAS alloués et de maintenir une limite d’utilisation maximale

(jusqu’à 99 % sur un système doté d’un seul processeur). Pour définir le nombre de processeurs RTAS : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu déroulant RTAS Processors,

sélectionnez le nombre de processeurs disponibles que vous souhaitez allouer. Cela varie en fonction du nombre de processeurs disponibles sur votre ordinateur :

• Sélectionnez 1 Processor pour limiter le traitement RTAS à un processeur dans le système. • Sélectionnez 2 Processors pour permettre l’équilibrage de charge entre deux processeurs disponibles. • Sur les systèmes de quatre processeurs ou plus, sélectionnez le nombre de processeurs voulu pour le traitement RTAS. 3 Cliquez sur OK.

Fenêtre System Usage et traitement RTAS La fenêtre System Usage (Windows > System

Usage) affiche, au moyen d’un indicateur unique, le mode de traitement combiné RTAS appliqué sur tous les processeurs activés, quel que soit le nombre de processeurs dans le système. Si la fenêtre System Usage indique que vous êtes à la limite des ressources disponibles, augmentez le nombre de processeurs RTAS et ajustez le paramètre CPU Usage Limit.

Chapitre 4 : Configuration de votre système Pro Tools

Pro Tools réalisées par le système.

• En attribuant une valeur peu élevée au paramètre CPU Usage Limit, vous limitez l’impact du traitement de Pro Tools sur d’autres tâches requérant une utilisation intensive du processeur telles que le traçage d’écrans. Cela peut s’avérer utile lorsque la réponse de système est très lente ou lorsque d’autres applications sont en cours d’utilisation en même temps que Pro Tools. • Un pourcentage d’utilisation du processeur élevé permet d’allouer davantage de puissance de traitement à Pro Tools et s’avère utile lorsque vous jouez des sessions de grande taille ou que vous utilisez davantage de plug-in RTAS. Le pourcentage d’utilisation maximum dépend du nombre de processeurs sur votre ordinateur et du nombre de processeurs dédiés au traitement RTAS. Cette valeur varie entre 85 % pour les ordinateurs à processeur unique et 99 % pour les ordinateurs à processeur multiple (qui dédient un processeur complet à Pro Tools). Sur les ordinateurs multiprocesseurs, la valeur maximale du pourcentage d’utilisation du processeur est réduite lorsque vous utilisez tous vos processeurs (comme indiqué dans le menu contextuel RTAS Processors). Ainsi, avec des ordinateurs à deux processeurs, la limite est de 90 %. Sur des ordinateurs à quatre processeurs, cette limite atteint 95 %.

Guide d'installation de la Mbox 2

Pour modifier le pourcentage d’utilisation du processeur : 1 Sélectionnez Setup > Playback Engine. 2 Dans le menu contextuel CPU Usage Limit,

sélectionnez le pourcentage de puissance du processeur à allouer à Pro Tools.

RTAS Engine (Suppression d’erreurs

RTAS) L’option RTAS Engine permet de déterminer le rapport d’erreurs RTAS au cours de la lecture et de l’enregistrement. Cela est particulièrement utile lors de l’utilisation de plug-in d’instrument. Il est recommandé de n’activer la suppression d’erreurs RTAS que les rapports d’erreurs RTAS interrompent trop souvent votre processus créatif. L’activation de cette option peut entraîner une diminution de la qualité audio. Elle constitue néanmoins une solution envisageable dans la mesure où elle évite les interruptions de lecture et d’enregistrement lorsque vous travaillez avec des plug-in d’instrument. Désactivez l’option de suppression d’erreurs RTAS lorsque la plus haute qualité audio est requise, par exemple pour un mixage final. Pour activer la suppression d’erreurs RTAS : 1 Sélectionnez Setup > Playback Engine. 2 Sélectionnez Ignore Errors During

L’activation de cette option réduit à

128 échantillons toute latence supplémentaire entraînée par la suppression des erreurs RTAS lors de la lecture et de l’enregistrement. La suppression d’erreurs RTAS nécessite au moins 128 échantillons de mise en mémoire tampon sur certains systèmes. Si cette option est désactivée, la taille du tampon est égale à la moitié de la valeur définie dans H/W Buffer Size ou égale à 128 échantillons minimum (la valeur la plus grande). Si votre ordinateur est un modèle moins récent et plus lent, nous vous recommandons de désactiver cette option pour éviter des performances médiocres. Cette option est uniquement disponible sur Mac si l’option Ignore Errors During Playback/Record est activée.

Taille du buffer de lecture DAE La taille du buffer de lecture DAE optimale pour les opérations de disque correspond à 1500 msec;

Level 2 (Default). • Les paramètres DAE Playback Buffer Size inférieurs à 1500 msec; Level 2 (Default) peuvent améliorer la vitesse de lecture et d’enregistrement, ainsi que l’aperçu en contexte dans les navigateurs DigiBase. Cependant, une valeur inférieure peut entraîner une baisse de la fiabilité de la lecture ou de l’enregistrement de pistes en cas de sessions contenant un grand nombre de pistes ou de points d’édition, ou de systèmes possédant des disques durs plus lents ou fortement fragmentés. • Si le paramètre DAE Playback Buffer Size est supérieur à 1500 msec; Level 2 (Default), il permet un nombre de points d’édition plus élevé au cours d’une session, un nombre de pistes plus important ou l’utilisation de disques durs plus lents. Cependant, un niveau élevé peut également provoquer un retard lors du démarrage de la lecture ou de l’enregistrement ou de l’aperçu en contexte dans les navigateurs DigiBase, ou un retard audible plus long lors de l’édition en cours de lecture.

Une grande taille de buffer de lecture DAE réduit la mémoire système affectée aux autres tâches. Nous vous conseillons d’utiliser la valeur par défaut de 1500 ms

(niveau 2) à moins que vous ne rencontriez les erreurs -9073 de disques trop lents ou trop fragmentés.

Le paramètre DAE Playback Buffer Size détermine la quantité de mémoire DAE allouée aux buffers de disque. En outre, ce paramètre permet d’afficher les valeurs en millisecondes, qui indiquent la quantité de données audio mise en mémoire tampon lorsque le système lit à partir du disque.

Chapitre 4 : Configuration de votre système Pro Tools

La configuration de mémoire requise pour chaque paramètre est indiquée dans la partie inférieure de la boîte de dialogue Playback

2 Dans le menu déroulant Cache Size, sélectionnez une taille de cache disque.

Si Pro Tools nécessite davantage de mémoire système pour le buffer de lecture DAE, vous êtes invité à redémarrer l’ordinateur.

Le paramètre Cache Size permet de déterminer la quantité de mémoire attribuée par le DAE à l’audio avant mise en mémoire tampon pour la lecture et la mise en boucle lors de l’utilisation d’Elastic Audio. Minimum Réduit la quantité de mémoire système utilisée pour les opérations de disque et libère de la mémoire pour les autres tâches du système. Cependant, les performances en cas d’utilisation d’Elastic Audio peuvent être moindres. Normal Correspond à la taille de mémoire cache optimale pour la plupart des sessions. Large Une grande taille de cache permet d’améliorer la performance lors de l’utilisation des fonctions d’Elastic Audio, mais cela entraîne une réduction de la quantité de mémoire disponible pour les autres tâches du système comme par exemple le traitement RTAS.

Une mémoire cache de grande taille réduit la quantité de mémoire système affectée aux autres tâches. Le paramètre par défaut

(Normal) est recommandé, sauf en cas d’erreurs -9500 de cache trop petit.

Guide d'installation de la Mbox 2

Taille du buffer de plug-in de streaming (Structure Plug-in seulement) Ce paramètre s’affiche dans la boîte de dialogue Playback Engine à condition que le plug-in Structure, Structure LE ou Structure Free soit installé sur votre système. La taille du buffer de plug-in de streaming permet de déterminer la quantité de mémoire allouée par DAE pour la lecture en streaming à partir du disque, à l’aide du plug-in Structure. Ce paramètre a une incidence sur la lecture si le streaming de disque est activé dans les contrôles du plug-in Structure (reportez-vous au document Structure Plug-in Guide pour obtenir des informations supplémentaires). La taille optimale du buffer de plug-in de streaming pour la plupart des sessions est 250 ms (niveau 2). • Les paramètres de taille de buffer de plug-in de streaming inférieure à 250 ms (niveau 2) réduisent la taille de mémoire système utilisée pour la lecture d’échantillons et libèrent de la mémoire pour les autres tâches du système. Cependant, la qualité audio de la lecture des échantillons risque d’être affectée. • Les paramètres de taille de buffer de plug-in de streaming supérieure à 250 ms (niveau 2) améliorent la qualité audio de la lecture d’échantillons, mais réduisent la quantité de mémoire disponible pour les autres tâches du système telles que le traitement RTAS.

Mbox 2 Setup Guide.book Page 23 Sunday, February 15, 2009 12:44 PM Une grande taille de buffer de plug-in de streaming réduit la mémoire système affectée aux autres tâches. Le paramètre par défaut de 250 ms (niveau 2) est conseillé à moins que vous ne rencontriez des problèmes concernant la qualité audio de la lecture d’échantillon.

Pour modifier la taille du buffer de plug-in de streaming :

Paramètres matériels Pro Tools

Dans la boîte de dialogue Hardware Setup, Pro Tools permet de définir la fréquence d’échantillonnage et la source d’horloge par défaut pour le système, ainsi qu’un ensemble de commandes spécifiques à chaque type d’interface audio.

Fréquence d’échantillonnage par défaut

1 Sélectionnez Setup > Playback Engine.

2 Dans le menu contextuel Plug-in Streaming

Buffer Size, sélectionnez une taille de buffer.

Optimisation de la taille du buffer de plug-in de streaming

(Structure Plug-in seulement) Cette option s’affiche dans la boîte de dialogue Playback Engine à condition que l’un des plugin instrument Structure sampler soit installé sur votre système. Elle s’avère utile lors de la lecture d’échantillons à partir du même disque contenant de l’audio pour la session en cours. Lorsque cette option est sélectionnée, Pro Tools optimise automatiquement la taille du buffer de plug-in de streaming afin de faciliter l’accès au disque à partir de Pro Tools et de Structure. Le menu déroulant Plug-in Streaming Buffer Size n’est pas disponible si cette option est sélectionnée.

Le paramètre Sample Rate (fréquence d’échantillonnage) s’affiche par défaut lorsque vous créez une session. Ce paramètre est disponible dans la boîte de dialogue Hardware

Setup uniquement lorsque aucune session n’est ouverte.

Vous pouvez modifier la fréquence d’échantillonnage lors de la création d’une session Pro Tools en sélectionnant une fréquence différente dans la boîte de dialogue New Session. Pour plus d’informations, reportez-vous au Guide de référence Pro Tools.

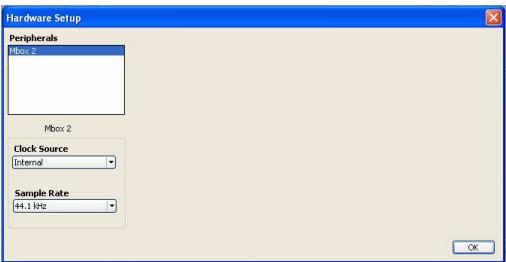

Pour modifier la fréquence d’échantillonnage par défaut : 1 Sélectionnez Setup > Hardware.

Pour paramétrer Pro Tools pour une optimisation de la taille du buffer de plug-in de streaming :

1 Sélectionnez Setup > Playback Engine. 3 Cliquez sur OK.

Chapitre 4 : Configuration de votre système Pro Tools

Internal Ce paramètre vous permet d’enregistrer des signaux analogiques directement sur les entrées analogiques 1 et 2 de Mbox 2 ou des entrées numériques sur les entrées 3 et 4 de

Mbox 2 pour lesquelles le périphérique numérique est synchronisé à la sortie numérique Mbox 2.

Pro Tools LE est livré avec les paramètres I/O Setup par défaut, qui vous permettent de démarrer. Pour renommer les chemins d’E/S, utilisez la boîte de dialogue I/O Setup.

Pour renommer les chemins d’E/S dans I/O Setup : 1 Choisissez Setup > I/O.

S/PDIF Ce paramètre vous permet de réaliser des enregistrements via les entrées S/PDIF de

Mbox 2 à partir d’un périphérique numérique externe. Il synchronise Pro Tools avec le périphérique numérique en question. Pour sélectionner la source d’horloge : 1 Sélectionnez Setup > Hardware. 2 Dans le menu déroulant Clock Source, sélectionnez une source d’horloge. 3 Cliquez sur OK.

Votre périphérique d’entrée numérique doit

être connecté et sous tension pour que la synchronisation de Pro Tools avec ce périphérique se réalise avec succès. S’il n’est pas sous tension, laissez la source d’horloge définie sur Internal.

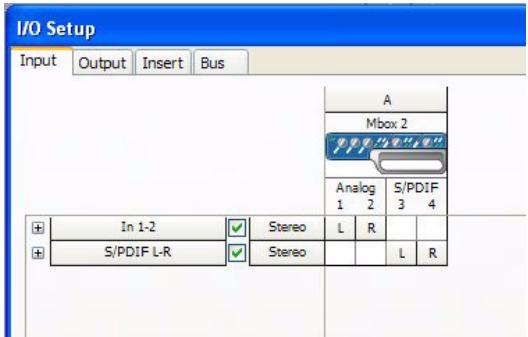

Configuration de la boîte de dialogue I/O Setup

La boîte de dialogue de configuration des E/S (I/O Setup) permet de marquer les chemins de signaux d’entrée, de sortie, d’insert et de bus de Pro Tools LE. Elle fournit une représentation graphique de l’assignation des entrées, sorties et signaux de Mbox 2.

Guide d'installation de la Mbox 2

Une fois la configuration de Pro Tools et du système terminée, enregistrez une image de votre disque système à l’aide d’un utilitaire de sauvegarde tel que Norton Ghost. Cette opération vous permet, en cas de problèmes, de restaurer rapidement la configuration et les paramètres de votre système.

Avant de configurer votre ordinateur, assurez-vous que vous êtes connecté en tant qu’administrateur pour le compte sur lequel vous souhaitez installer Pro Tools. Pour obtenir des détails sur les privilèges d’administrateur sur

Mac OS X, reportez-vous à votre documentation Apple OS X.

N’utilisez pas la fonction de mise à jour logicielle automatique de Mac OS X, car cela risquerait d’entraîner la mise à jour de votre système avec une version de Mac OS qui n’a pas été validée pour Pro Tools.

Pour obtenir des détails sur les versions validées de Mac OS, reportez-vous aux informations de compatibilité les plus récentes sur le site Web de Digidesign (www.digidesign.com/compatibility).

Désactivation de la mise à jour logicielle

Pour désactiver la fonction de mise à jour logicielle : 1 Dans le menu Pomme, sélectionnez

Préférences Système, puis cliquez sur Mise à jour de logiciels.

2 Cliquez sur l’onglet Mise à jour de logiciels. 3 Désélectionnez Rechercher les mises à jour.

Optimisation d’un système

Mac pour Pro Tools Pour des performances optimales avec Pro Tools, configurez l’ordinateur avant d’utiliser le matériel et le logiciel Pro Tools.

Pour une optimisation d’un système

Windows, consultez “Optimisation d’un système Windows pour Pro Tools”, page 28.

Chapitre 4 : Configuration de votre système Pro Tools

• Définissez le paramètre de veille d’affichage sur Jamais.

• Désélectionnez l’option Suspendre dès que possible l’activité du ou des disques durs.

Configuration des performances du processeur

(Ordinateurs Mac G5 et Powerbook G4 uniquement)

Désactivation ou réassignation des raccourcis clavier Mac utilisés par

Pro Tools Pour pouvoir disposer de l’intégralité de la gamme de raccourcis clavier Pro Tools, vous devez désactiver ou réassigner les éventuels raccourcis clavier Mac OS X conflictuels dans les préférences système Apple, notamment les raccourcis suivants : • Affichage du menu d’aide • Sous “Navigation via le clavier” • Déplacement du focus dans le tiroir de la fenêtre • Sous Dock, Exposé et Dashboard • Affichage et masquage automatique du Dock • Toutes les fenêtres • Fenêtres d’application • Bureau éviter des conflits avec des raccourcis clavier importants de Pro Tools. Pour éviter ces conflits, vous pouvez réassigner les raccourcis clavier Spaces de manière à ce qu’ils utilisent une touche de modification (Commande+Option+Ctrl+Maj) en plus des raccourcis clavier Spaces par défaut. Pour ajouter des combinaisons de touches de modification aux raccourcis clavier Spaces afin qu’ils ne soient pas en conflit avec les raccourcis clavier de Pro Tools : 1 Dans le menu Pomme, sélectionnez

6 Maintenez les touches Commande+Option

+Ctrl+Maj enfoncées et sélectionnez

La fonction Spotlight de Mac OS X indexe automatiquement les fichiers et les dossiers sur les disques durs locaux en arrière-plan. Dans la plupart des cas, cela est totalement transparent dans le cadre du fonctionnement normal de Pro Tools. Cependant, si Spotlight lance l’indexation de disques durs au cours de l’enregistrement d’une session Pro Tools comportant un nombre de pistes élevé, cela peut avoir des effets indésirables sur les performances système de Pro Tools. Il peut être préférable de désactiver l’indexation Spotlight pour tous les lecteurs locaux avant une utilisation de Pro Tools pour des enregistrements volumineux.

La désactivation de l’indexation Spotlight désactive également la fonction de recherche de Mac OS X.

Préférences Système, puis cliquez sur Exposé et

Pour activer Spaces.

Préférences Système, puis cliquez sur Spotlight.

2 Dans la fenêtre Spotlight, cliquez sur l’onglet

3 Faites glisser l’icône du disque que vous ne

souhaitez pas indexer du bureau vers la liste.

5 Maintenez les touches

Commande+Option+Ctrl+Maj enfoncées et sélectionnez Ctrl+Option+Maj+Commande+

Touches fléchées à partir du menu déroulant Pour basculer d’un espace à l’autre.

Chapitre 4 : Configuration de votre système Pro Tools

Pour activer la journalisation :

1 Dans le dossier Macintosh HD/Applications/

Utilities, démarrez le logiciel Utilitaire de disque.

2 Sélectionnez le volume dans la colonne de

gauche de la fenêtre de l’utilitaire de disque.

3 Cliquez sur Activer la journalisation dans la

Optimisation d’un système

Dans la plupart des cas, l’option DMA est déjà activée, car Windows détecte et active par défaut le mode DMA. Pour activer l’option DMA sur les disques durs IDE :

Pour des performances optimales avec

Pro Tools LE, configurez l’ordinateur avant d’utiliser le matériel et le logiciel Pro Tools.

Pour optimiser un système Mac, consultez

“Optimisation d’un système Mac pour Pro Tools”, page 25. Avant de configurer votre ordinateur, assurez-vous que vous êtes connecté en tant qu’administrateur pour le compte sur lequel vous souhaitez installer Pro Tools. Pour tout renseignement complémentaire sur les privilèges d’administrateur, reportez-vous à la documentation Windows.

Ordinateur (Windows Vista) ou sur Poste de travail (Windows XP). 2 Dans le volet de gauche de la fenêtre Gestion

de l’ordinateur, sous Outils système, cliquez sur

Gestionnaire de périphériques. 3 Dans le volet de droite, cliquez sur le signe

plus (+) pour développer l’entrée Contrôleurs IDE ATA/API.

4 Cliquez avec le bouton droit de la souris sur le Contrôleur IDE primaire et sélectionnez Propriétés. 5 Cliquez sur l’onglet Paramètres avancés.

Mbox 2 Setup Guide.book Page 29 Sunday, February 15, 2009 12:44 PM

7 Cliquez sur OK. 8 Répétez les étapes ci-dessus pour tout canal

7 Cliquez sur l’option Paramètre.

8 Sélectionnez la valeur de votre choix dans le

champ Paramètre (Minutes) et appuyez sur la touche Retour arrière de votre clavier.

9 Appuyez sur Entrée. Le paramètre d’arrêt du

disque dur devient Jamais et la boîte de dialogue des options d’alimentation se ferme.

mode de gestion de l’alimentation, cliquez sur Enregistrer les modifications et fermez la fenêtre.

Désactivation de la mise en veille et de la gestion de l’alimentation

Pour configurer la gestion de l’alimentation

Windows (Windows XP) :

Si vous utilisez Pro Tools, le mode de mise en veille du système Windows doit être défini sur

Toujours actif. Ceci réduit le risque qu’une longue session d’enregistrement ou de lecture s’arrête inopinément à cause de la mise hors tension des ressources système.

1 Sélectionnez Démarrer > Panneau de

Pour configurer la gestion de l’alimentation

Windows (Windows Vista) :

4 Dans le menu contextuel Modes de gestion de l’alimentation, sélectionnez Toujours actif.

5 Dans la fenêtre Modifier les paramètres du

mode de gestion de l’alimentation, cliquez sur

Modifier les paramètres d’alimentation avancés.

Chapitre 4 : Configuration de votre système Pro Tools

Panneau de configuration du fabricant.

Pour plus d’informations, consultez la documentation du fabricant.

Optimisations facultatives

Grâce aux optimisations décrites ci-dessous, les performances de Pro Tools sur certains systèmes peuvent être améliorées. Il est recommandé de ne recourir à ces optimisations qu’en cas de nécessité, car elles peuvent désactiver ou compromettre certaines fonctionnalités des autres programmes installés sur votre système.

1 Cliquez avec le bouton droit de la souris sur

• Evitez d’exécuter simultanément Pro Tools et des programmes dont vous n’avez pas absolument besoin.

• Désactivez les logiciels qui fonctionnent en tâche de fond, tels que Windows Messenger, les calendriers et les programmes de maintenance de disque. • Lorsque vous exécutez Pro Tools, éteignez tous les périphériques USB n’étant pas indispensables.

3 Dans la fenêtre du Gestionnaire de

périphériques, cliquez deux fois sur Cartes réseau, puis deux fois sur la carte réseau que vous souhaitez désactiver.

4 Dans l’onglet Général, choisissez Ne pas utiliser ce périphérique (désactiver) dans le menu contextuel Utilisation du périphérique, puis cliquez sur OK. 5 Fermez la fenêtre Gestion de l’ordinateur.

Mbox 2 Setup Guide.book Page 31 Sunday, February 15, 2009 12:44 PM Réglage des performances des applications

Pour régler les performances des applications : 1 Cliquez avec le bouton droit de la souris sur

Soyez prudent au moment de désactiver les

éléments de démarrage suivants : • le numéro de série d’un support portable (nécessaire aux applications utilisant une clé de protection contre la copie) ;

Ordinateur (Windows Vista) ou sur Poste de travail (Windows XP) et sélectionnez Propriétés.

• le service Plug and Play ;

6 Dans Utilisation de la mémoire, sélectionnez

7 Cliquez sur OK pour fermer la fenêtre Options

8 Cliquez sur OK pour fermer la fenêtre

9 Redémarrez l’ordinateur pour que les

modifications prennent effet.

Désactivation des éléments de démarrage du système

Les ressources disponibles pour Pro Tools dépendent du nombre d’éléments en cours d’utilisation sur votre ordinateur. Certaines applications de démarrage consomment inutilement les ressources du processeur et peuvent être désactivées.

• le rapport des activités ;

Pour désactiver les éléments de démarrage du système :

1 A partir du menu Démarrer, sélectionnez

Rechercher (Windows Vista) ou Exécuter

(Windows XP), tapez “msconfig”, puis cliquez sur OK pour ouvrir l’utilitaire de configuration système. Vérifiez que les performances de Pro Tools ont été améliorées avant de désactiver la case Ne plus afficher ce message. Si les performances n’ont pas été améliorées, exécutez la commande msconfig et sélectionnez le mode de démarrage normal au lieu du mode de démarrage sélectif, ou désactivez un par un les éléments lancés au démarrage et les processus non indispensables.

Chapitre 4 : Configuration de votre système Pro Tools

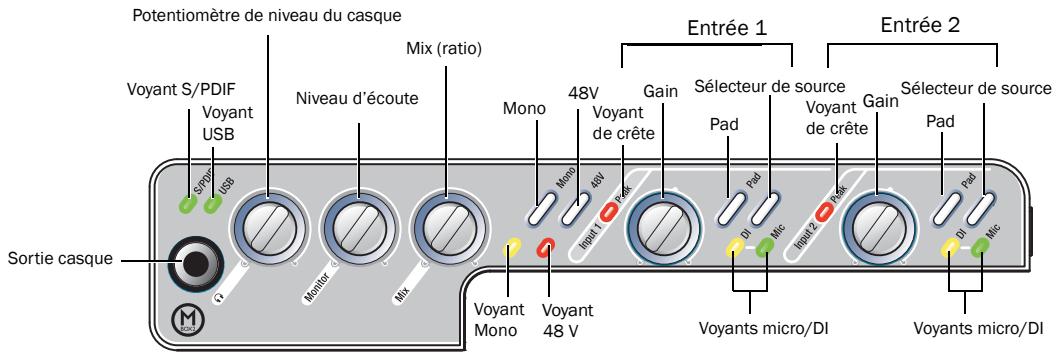

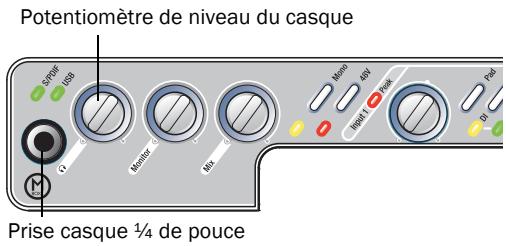

Potentiomètre de niveau du casque

Chapitre 5 : Présentation du matériel Mbox 2

Le bouton d’écoute permet de régler le niveau de sortie des ports de sortie d’écoute. Dans Pro Tools, il s’agit du signal acheminé vers les sorties 1 et 2.

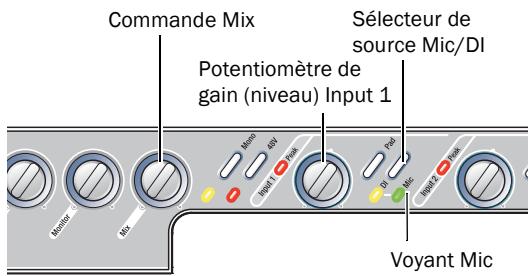

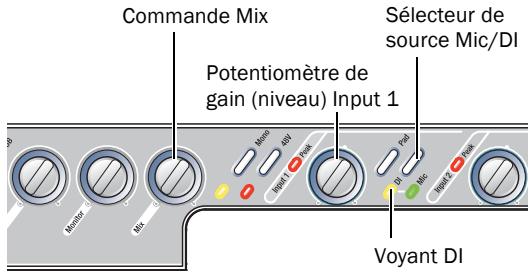

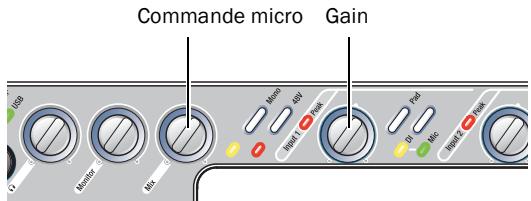

Commande Mix (ratio)

Mbox 2 vous offre la possibilité de contrôler les signaux d’entrée pendant l’enregistrement, sans le retard induit par les convertisseurs A/N/A et le traitement effectué sur des applications hôtes. Le bouton Mix permet de contrôler cette écoute à latence zéro, ce qui permet de mélanger et de régler le rapport d’écoute entre les entrées analogiques Mbox 2 et la lecture Pro Tools. Le bouton Mix n’a aucun effet lorsque vous utilisez les entrées numériques S/PDIF, étant donné qu’il peut contrôler le signal avant d’atteindre les convertisseurs A/N. Pour n’écouter que le signal d’entrée Source, tournez le bouton complètement vers la gauche, en position Input. Pour n’écouter que le signal de sortie Pro Tools, tournez le bouton complètement vers la droite, en position Playback. Le signal de sortie provenant de la commande Mix est acheminé directement vers les sorties d’écoute et se répercute au niveau des ports de casque et de sortie S/PDIF.

Guide d’installation de la Mbox 2

Il s’avère utile de configurer le signal source stéréo en mono, lorsque vous enregistrez une entrée mono tout en écoutant une lecture stéréo (pour écouter la lecture des deux côtés) ou pour vérifier les relations de phase entre les entrées stéréo. Le voyant Mono s’allume lorsque cette opération est en cours.

Écoute lors d’opération d’enregistrements fractionnés

La possibilité d’appliquer un panoramique aux signaux envoyés vers le centre ou d’utiliser le bouton Mono (au lieu de les écouter en les soumettant à un panoramique jusqu’aux extrémités gauche et droite sur les sorties casque) facilite la création d’un mixage d’écoute de qualité focalisé lors d’enregistrements fractionnés. Dans le cas où vous devez contrôler conjointement des microphones stéréo, des synthétiseurs stéréo ou toute autre paire de source dotée d’un équilibre confortable, vous ne souhaiterez probablement pas utiliser la commande Mono.

Mbox 2 Setup Guide.book Page 35 Sunday, February 15, 2009 12:44 PM Vérification des relations de phase

Vous pouvez également utiliser le bouton Mono pour vérifier brièvement la phase entre le signal d’entrée de la source 1 et celui de la source 2.

En cas d’utilisation d’alimentation fantôme, le courant par micro de Mbox 2 ne doit pas dépasser 4 mA.

En cas de doute concernant l’alimentation fantôme de votre micro, consultez le fabricant ou lisez la documentation se rapportant à votre micro.

Lorsque les deux signaux d’entrée sont déphasés, le fait d’appuyer sur le bouton Mono produit un son “sourd” résultant de l’annulation de phase. Ce test rapide effectué à l’aide du bouton Mono permet d’éviter des problèmes ultérieurs lors du mixage de ces pistes. La vérification régulière des relations de phase avec le bouton Mono peut également vous aider à savoir comment placer le micro de façon optimale.

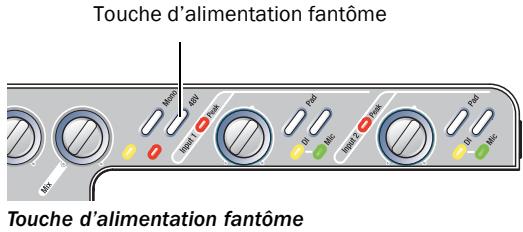

Touche et voyant 48 V Commandes de gain

L’alimentation fantôme est activée au moyen du commutateur 48 V situé sur le panneau avant de

Mbox 2. Lorsque ce voyant est allumé, il indique que l’alimentation fantôme de 48 V est active au niveau des entrées Mic/Line. Ces entrées permettent de fournir aux microphones l’alimentation fantôme nécessaire à leur fonctionnement.

Ces boutons permettent de régler les niveaux de gain d’entrée des entrées Mic/Line.

Ces voyants sont des indicateurs d’écrêtage.

Si les voyants de crête clignotent de temps à autre, cela signifie que le signal ayant atteint Mbox 2 a été écrêté.

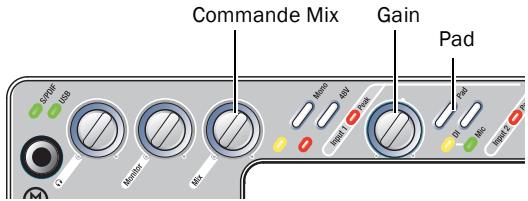

Touches et voyants Pad

Les touches Pad permettent de réduire de 20 dB le niveau du signal délivré sur les canaux d’entrée correspondants. Les voyants Pad s’allument lorsque cette opération est en cours.

A propos de l’alimentation fantôme

Les micros dynamiques (les Shure SM57, par exemple) ne requièrent pas d’alimentation fantôme, mais celle-ci ne les endommage pas. La plupart des micros à condensateur (par exemple, AKG C3000) requièrent une alimentation fantôme pour fonctionner.

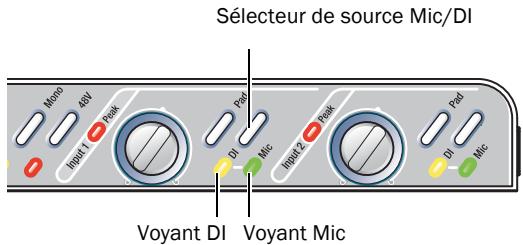

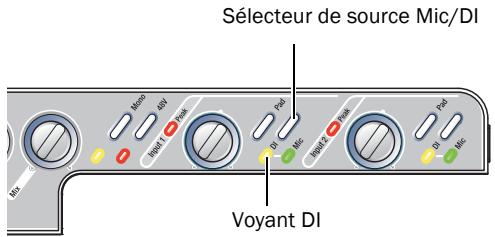

Voyants et sélecteurs de source

Mic/DI Ces boutons permettent de sélectionner les entrées Mic (XLR), ligne (TRS) ou DI pour chaque canal. Les voyants Mic et DI indiquent l’entrée source.

L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des micros.

Cependant, comme elle peut endommager les micros à ruban, Veillez à la désactiver et patientez au moins dix secondes avant de connecter ou de déconnecter un microphone à ruban. Chapitre 5 : Présentation du matériel Mbox 2

‹ Elle peut être remplacée par un panneau plan, qui vous permet de poser Mbox 2 à plat sur le bureau et qui réduit le volume de l’unité une fois celle-ci emballée pour être transportée.

Pour remplacer la poignée par le panneau Mbox 2 :

1 Dévissez les vis de montage de la poignée

situées le long de sa bordure droite (vue de face).

2 Retirez la poignée. 3 Montez le panneau de remplacement dans la

4 Fixez le panneau à l’unité dans sa nouvelle

position à l’aide des vis retirées à l’étape 1.

5 Répétez les instructions ci-dessus pour

remplacer le panneau par la poignée.

Guide d’installation de la Mbox 2

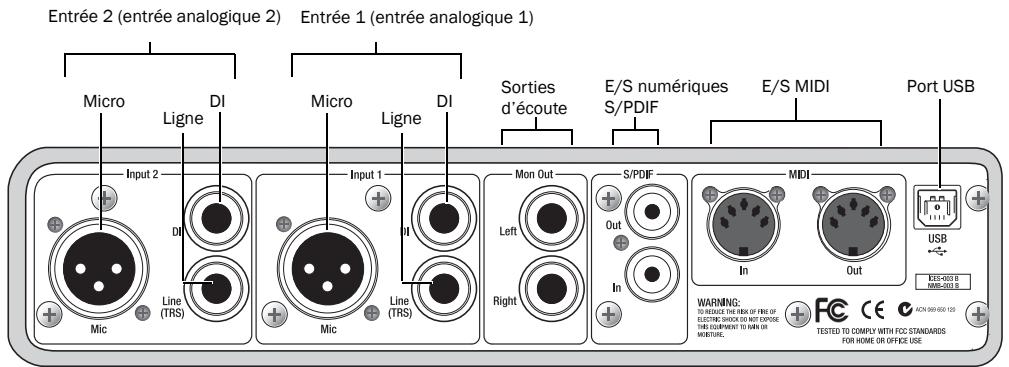

Le système vous est fourni avec un câble USB standard. Mbox 2 est compatible avec les ports USB 2.0. Cependant, le bus USB 2.0 passe à la vitesse USB v.1.1 plus lente pour fonctionner avec Mbox 2.

E/S MIDI L’unité est équipée de ports d’entrée et sortie

MIDI à 5 broches standard, fournissant 16 canaux d’entrée et sortie MIDI chacun.

E/S numériques S/PDIF Les ports d’E/S S/PDIF sont des connecteurs asymétriques à 2 conducteurs phono (RCA) qui utilisent un flux de données numériques de

24 bits, à deux canaux. Le format d’interface numérique Sony/Philips (S/PDIF) est utilisé sur de nombreux enregistreurs de CD et enregistreurs DAT destinés aux professionnels et au grand public. Pour éviter l’interférence RF, utilisez un câble coaxial de 75 ohms pour les transferts S/PDIF et veillez à ce que la longueur totale de câble n’excède pas 10 mètres. Dans la pratique, les canaux d’entrée S/PDIF permettent de compléter les deux canaux d’entrée audio analogique. Ainsi, l’unité Mbox 2 peut être utilisée en tant qu’interface audio numérique, dotée de 4 entrées et de 2 sorties, du logiciel Pro Tools LE. Les canaux de sortie S/PDIF reflètent toujours les sorties principales 1 et 2.

Chapitre 5 : Présentation du matériel Mbox 2

Ces sorties analogiques sont dotées de convertisseurs analogiques-numériques 24 bits.

Entrée 1 et Entrée 2

Les deux canaux d’entrée sources analogiques (Input 1 et Input 2) fournissent des ports micro, DI (Direct Inject) et ligne (TRS). Ces entrées audio analogiques symétriques/asymétriques prennent en charge une gamme étendue de niveaux d’entrée : • Mic (micro) pour les entrées XLR ; • Line (TRS) pour les signaux de niveau ligne sur des entrées TRS ou TS ; • DI pour d’autres connexions TRS ou TS ¼ de pouce. Sur le panneau avant, la commande de gain des canaux permet d’en régler le signal d’entrée et les sélecteurs de source de choisir la source, micro/ligne ou DI. Source 2 se situe à l’extrémité gauche (lorsque vous regardez le panneau arrière) et Source 1 à droite de Source 2. Les entrées du panneau arrière correspondant à Source 1 et 2 sont situées parallèlement aux commandes d’entrée qui leur

Guide d’installation de la Mbox 2

Bien que les connecteurs XLR prennent en charge les entrées de niveau de micro et d’instrument, lorsqu’un câble TRS est branché au port Line (TRS), le port XLR sur ce canal est ignoré.

Mbox 2 Setup Guide.book Page 39 Sunday, February 15, 2009 12:44 PM

Le panneau avant de Mbox 2 est muni d’une prise casque ¼ de pouce et d’un potentiomètre de niveau pour en régler le volume. Potentiomètre de niveau du casque

Prise casque ¼ de pouce

Prise casque du panneau avant de Mbox 2

Pour brancher le casque :

„ Si votre casque possède un connecteur (ou adaptateur) stéréo ¼ de pouce, branchez-le à la prise casque.

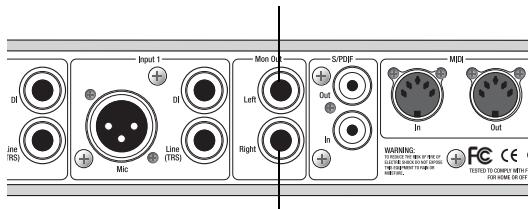

Branchement d’un système d’écoute

Les sorties d’écoute situées à l’arrière du système Mbox 2 prennent en charge des prises ¼ de pouce. Ces connecteurs peuvent être de type asymétrique, symétrique ou TRS (Tip Ring Sleeve). Lors de la lecture d’une session Pro Tools, ces sorties peuvent être connectées à un système d’amplification : des haut-parleurs, une chaîne stéréo ou une console de mixage audio. Lors de la connexion d’une chaîne stéréo, branchez le canal gauche (la fiche blanche, en général) à la sortie d’écoute gauche, et le canal droit (la fiche rouge, en général) à la sortie d’écoute droite.

Les chaînes stéréo utilisent souvent des connecteurs RCA. Vous pouvez utiliser un adaptateur ou un câble spécial pour convertir les connecteurs TRS ou TS de

Mbox 2 en connecteurs RCA utilisables avec votre stéréo.

Chapitre 6 : Etablissement de connexions matérielles

Si vous possédez un enregistreur de CD, un lecteur DAT ou tout autre périphérique recevant un signal S/PDIF, connectez-le aux ports RCA d’entrée et de sortie S/PDIF situés à l’arrière de

Lors de l’enregistrement depuis Pro Tools vers un périphérique numérique, assurezvous que la source d’horloge Pro Tools est définie sur le mode Internal.

Branchement des entrées audio

Cette section répertorie les entrées analogiques disponibles sur le système Mbox 2. Pour plus d’informations sur le branchement de sources audio spécifiques, reportez-vous aux sections “Connexion d’un micro”, page 41, et “Connexion d’instruments à Mbox 2”, page 44.

Présentation des entrées analogiques

Les entrées (sources) du système Mbox 2 prennent en charge les micros, les guitares, les claviers et autres types d’instruments. Mbox 2 comporte deux sections d’entrée audio, nommées Input 1 et Input 2. En ce qui concerne les sources stéréo, utilisez Input 1 pour l’entrée de gauche et Input 2 pour l’entrée de droite. Entrée 2

Line (TRS) : pour câbles Tip-Ring-Sleeve ¼ de pouce de claviers, consoles, micros et autres sources de type ligne. DI : pour câbles Tip-Sleeve ¼" de guitares, basses, micros et autres sources similaires. Micro

Certains micros sont raccordés (à la Mbox 2, par exemple) par le biais d’un connecteur XLR ; d’autres micros requièrent un connecteur ¼ de pouce. Si vous en avez la possibilité, utilisez de préférence un connecteur XLR pour brancher le micro sur le système Mbox 2 : vous bénéficierez d’une qualité audio nettement supérieure.

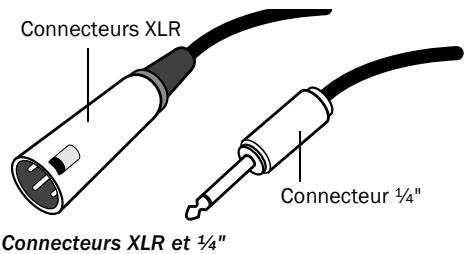

Connecteurs XLR DI Connecteur ¼"

Connecteurs XLR et ¼" sur le sélecteur de source Mic/DI situé sur le panneau avant du système Mbox 2 et maintenez-le enfoncé jusqu’à ce que le voyant Mic s’allume.

Sélecteur de source Mic/DI L’alimentation fantôme peut être utilisée en toute sécurité avec la plupart des micros.

Cependant, comme elle peut endommager les micros à ruban, Il est donc vivement conseillé de la désactiver pendant au moins dix secondes avant de connecter un micro de ce type. Le système Mbox 2 alimente le micro via un câble équipé de connecteurs XLR. En cas de doute concernant l’alimentation fantôme de votre micro, consultez le fabricant ou lisez la documentation se rapportant à votre micro.

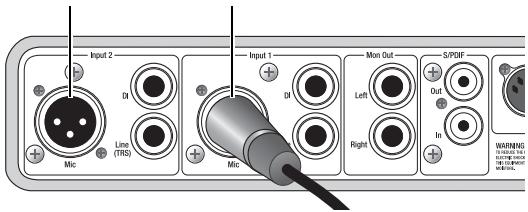

Utilisation d’un micro doté d’un connecteur XLR Pour utiliser un micro doté d’un connecteur XLR :

1 Sur le panneau arrière du système Mbox 2,

branchez le câble de micro à l’une des entrées

alimentation fantôme, le cas échéant, assurezvous que le micro est connecté, puis appuyez sur le bouton d’alimentation fantôme (nommé

48V) situé sur le panneau avant de Mbox 2. Ce bouton permet d’alimenter en 48 V les deux entrées micro. Le voyant 48 V du panneau avant de Mbox 2 s’allume dès que l’alimentation fantôme est fournie. Touche d’alimentation fantôme

Entrée Mic Input 2 Entrée Mic Input 1

doucement le potentiomètre de gain vers la droite pour augmenter le niveau d’entrée du signal du micro. 7 Si le niveau du signal entrant est trop élevé,

appuyez sur le bouton Pad pour le réduire de –20 dB.

Voyant DI Voyant DI et sélecteur de l’entrée Input 1

3 Sur le panneau avant de Mbox 2, tournez le

bouton Mix vers la gauche, jusqu’à l’indication

Input. Commande Mix 5 Si le niveau du signal entrant est trop élevé,

appuyez sur le bouton Pad pour le réduire de –20 dB.

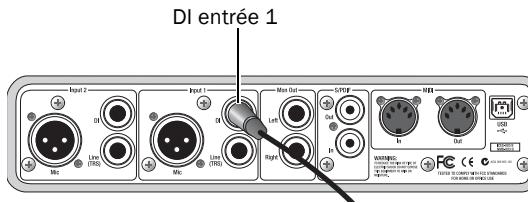

Connexion du micro au connecteur DI Input 1

Chapitre 6 : Etablissement de connexions matérielles

électriques, dont le niveau de sortie est généralement plus faible que les instruments de niveau de ligne.

Entrée Line : connectez à cette entrée les appareils de niveau de ligne, notamment les sources audio électroniques de type consoles, échantillonneurs, claviers, platines disque et synthétiseurs.

Connexion d’une guitare électrique ou d’une basse

Pour utiliser une guitare avec Mbox 2 : 1 Sur le panneau arrière du système Mbox 2,

raccordez le câble de la guitare à l’une des entrées DI.

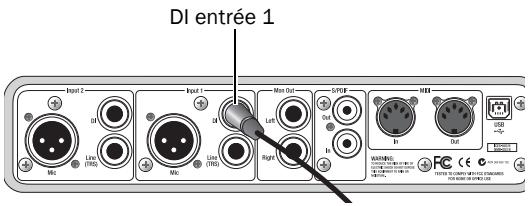

Connexion d’une guitare au connecteur DI Input 1

définissez la source sur DI en appuyant sur la touche Mic/DI et en la maintenant enfoncée jusqu’à ce que le voyant DI s’allume.

source Mic/DI Potentiomètre de gain (niveau) Input 1

Voyant DI Sélecteur de source et potentiomètre de gain de l’entrée Input 1

3 Sur le panneau avant de Mbox 2, tournez le

bouton Mix vers la gauche, jusqu’à l’indication

Input. 4 Sur le panneau avant de Mbox 2, tournez Le son n’est audible que d’un côté de l’espace stéréo lorsque vous l’enregistrez depuis une guitare (ou tout instrument utilisant une seule entrée de source). Pour faire passer le son des deux côtés de l’espace stéréo, appuyez sur le bouton Mono du panneau avant du système Mbox 2. La touche Mono n’a aucune incidence sur l’enregistrement de la source audio. Seule votre écoute de l’entrée via Mbox 2 est modifiée.

Mbox 2 Setup Guide.book Page 45 Sunday, February 15, 2009 12:44 PM Connexion de claviers et de consoles de mixage

Pour utiliser un clavier ou une console de mixage avec Mbox 2 : 1 Branchez le clavier, la console ou toute autre

source audio à l’entrée Line TRS de Input 1 ou de

Input 2 du système Mbox 2. S’il s’agit d’une source stéréo (clavier stéréo ou sortie stéréo de console, par exemple), branchez le canal gauche (la fiche blanche, généralement) à Input 1 et le canal droit (la fiche rouge, généralement) à Input 2. Entrée 2 5 Sur le panneau avant de Mbox 2, tournez

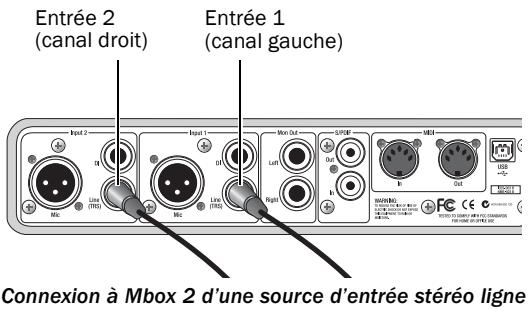

Connexion à Mbox 2 d’une source d’entrée stéréo ligne

Si la sortie de votre clavier est asymétrique, utilisez les entrées DI de Mbox 2. Reportezvous à la documentation de votre clavier.

2 Sur le panneau avant du système Mbox 2,

définissez la source sur Mic en appuyant sur la touche Mic/DI et en la maintenant enfoncée jusqu’à ce que le voyant Mic s’allume.

doucement le potentiomètre de gain vers la droite pour augmenter le niveau d’entrée du signal du clavier.

Entrée et sortie numériques

Mbox 2 comporte des entrées et sorties numériques au format S/PDIF. Vous pouvez utiliser les deux canaux d’entrée numérique S/PDIF conjointement avec les deux entrées analogiques de façon à disposer simultanément de quatre canaux d’entrée.

Chapitre 6 : Etablissement de connexions matérielles

S/PDIF du périphérique au port de sortie S/PDIF sur Mbox 2.

Pour configurer Mbox 2 pour l’enregistrement depuis une source numérique, sélectionnez Setups > Hardware

Setup dans Pro Tools, puis sélectionnez S/PDIF dans le sélecteur de la source d’horloge.

Utilisation d’une entrée S/PDIF Pour configurer Pro Tools pour l’enregistrement depuis un périphérique S/PDIF :

1 Choisissez Setups > Hardware Setup. 2 Sélectionnez S/PDIF dans le menu déroulant Clock Source. Sur le panneau avant, le voyant S/PDIF s’allume. 3 Cliquez sur OK. 4 A l’aide du sélecteur d’entrée de la piste

d’enregistrement, sélectionnez la source S/PDIF mono ou stéréo requise.

Connexions MIDI Les deux ports MIDI de Mbox 2 vous permettent de tirer parti de toutes les fonctions MIDI de

Pro Tools LE, y compris les fonctions d’enregistrement et de modification de pistes MIDI. L’ajout d’une interface MIDI compatible vous permet de disposer de ports MIDI supplémentaires. Les interfaces MIDI USB fonctionnent correctement avec les systèmes Pro Tools sous Windows et Mac. Les interfaces série MIDI sont prises en charge sur les systèmes Windows uniquement.

Seules les interfaces MIDI USB sont compatibles avec les systèmes Pro Tools pour Mac OS X. Les adaptateurs de port modem-série et les périphériques MIDI série ne sont pas pris en charge.

Pour connecter un périphérique MIDI à Mbox 2 : 1 Branchez un câble MIDI à 5 broches standard du port de sortie MIDI du périphérique au port d’entrée MIDI situé sur le panneau arrière de Mbox 2. 2 Branchez un autre câble MIDI du port

d’entrée MIDI du périphérique au port de sortie MIDI situé sur le panneau arrière de

Sortie MIDI Entrée MIDI Duplication des sorties en S/PDIF Pro Tools LE utilise la mise en miroir des sorties

S/PDIF pour “dupliquer” automatiquement l’audio envoyé vers les sorties de ligne 1 et 2 sur les sorties RCA S/PDIF. Cela est utile si vous écoutez un mixage à l’aide de vos sorties de ligne et que vous l’enregistrez en même temps sur un dispositif S/PDIF externe. 46

Guide d’installation de la Mbox 2

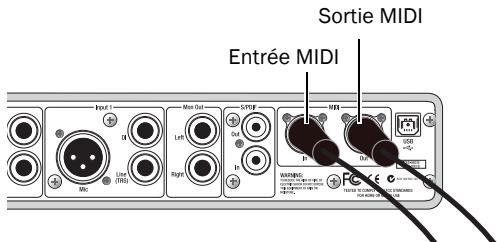

Connexions MIDI sur Mbox 2

„ Connectez les sorties audio de l’instrument

MIDI au entrées Line (TRS) de votre système Mbox 2.

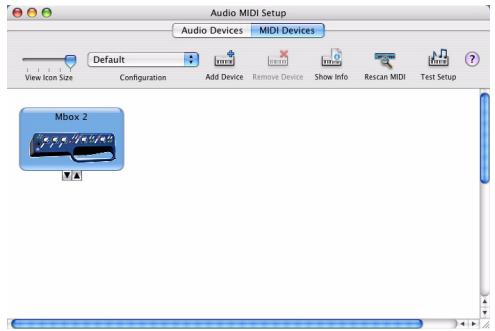

MIDI en cliquant sur la flèche correspondant au port de sortie de périphérique approprié et en faisant glisser la connexion (câble) vers la flèche d’entrée du port correspondant de l’interface MIDI.

nouveau périphérique dans les menus déroulants correspondants. Si le fabricant et le modèle de votre périphérique ne se trouvent pas dans les menus déroulants correspondants, vous pouvez saisir vous-même un nom.

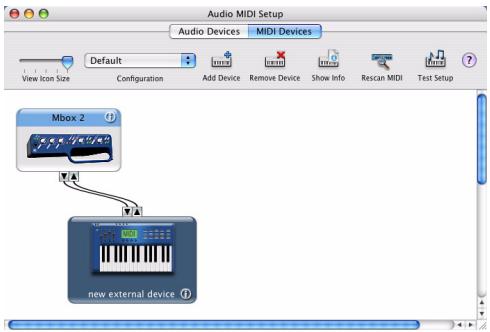

6 Cliquez sur la flèche correspondant au port

d’entrée de périphérique approprié et faites glisser le câble vers la flèche correspondant au port de sortie de l’interface MIDI.

Pour supprimer une connexion, sélectionnez le câble et appuyez sur la touche Suppr. Pour supprimer toutes les connexions, cliquez sur Tester config. 7 Répétez les étapes 3 à 6 pour chaque

périphérique MIDI à ajouter à la configuration

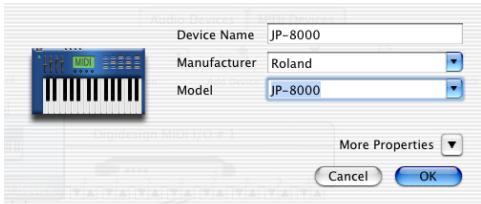

MIDI. Pour configurer un périphérique MIDI externe : 1 Sélectionnez l’icône de périphérique externe

et cliquez sur Afficher infos (ou cliquez deux fois sur l’icône correspondant au nouveau périphérique).

Icône de périphérique externe

Guide d’installation de la Mbox 2

Les noms de fabricant et de modèle sont quant à eux contenus dans un ou plusieurs fichiers .middev qui se trouvent dans le répertoire Root/Library Audio/MIDI Devices. Pro Tools installe un fichier Legacy

Devices List.middev qui contient des informations sur de nombreux périphériques MIDI disponibles à la vente. Si les noms de fabricant et de modèle d’un périphérique externe MIDI ne sont pas disponibles dans les menus contextuels AMS Manufacturer et Model, vous pouvez les ajouter en modifiant le fichier .middev dans un éditeur de texte, tel que TextEdit).

Mbox 2 Setup Guide.book Page 51 Sunday, February 15, 2009 12:44 PM

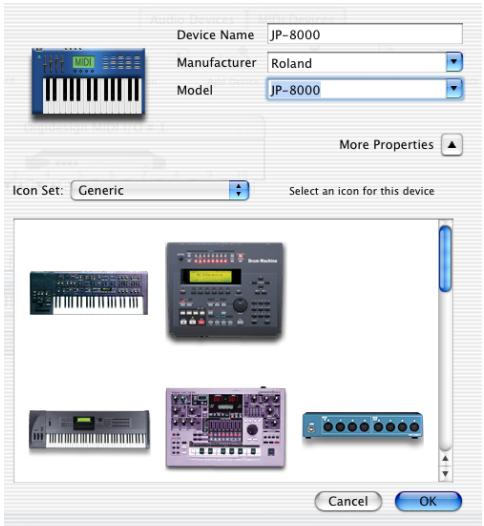

3 Cliquez sur la flèche de l’option More

(tels que les claviers, les modules, les interfaces et les consoles de mixage). Sélectionnez une icône pour votre périphérique.

Pour utiliser vos icônes personnalisées, vous pouvez placer des fichiers image TIFF dans le répertoire /Library/Audio/MIDI Devices/Generic/Images. Vous pouvez ensuite les sélectionner dans la fenêtre du périphérique AMS.

Les noms de périphériques que vous saisissez peuvent ensuite être sélectionnés comme entrée ou sortie MIDI dans Pro Tools.

Annexe A : Configuration d’AMS (Mac OS X uniquement)

Pour importer des noms de patch MIDI dans Pro Tools : 1 Notez le nom du périphérique MIDI, indiqué

dans la fenêtre Audio MIDI Setup (voir “Audio

MIDI Setup”, page 49). 2 Vérifiez si la sortie de la piste MIDI ou de

l’instrument est correctement attribuée au périphérique MIDI.

3 Cliquez sur le bouton de sélection des patchs

de la piste MIDI ou de l’instrument.

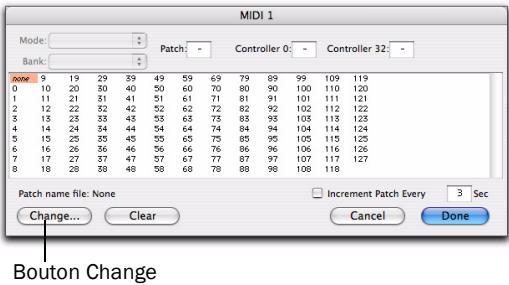

4 Dans la boîte de dialogue Patch Select, cliquez sur Change.

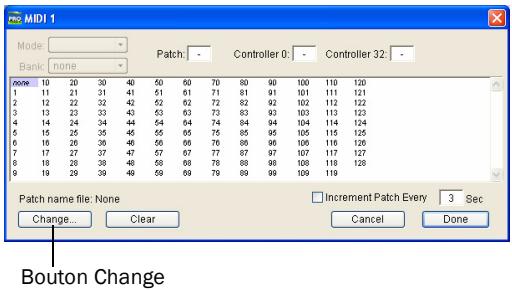

Boîte de dialogue Patch Select 5 La boîte de dialogue Open s’ouvre, vous

permettant d’accéder au nom du fabricant dans

/Library/Audio/MIDI Patch Names/ Digidesign/<nom du fabricant>. Sélectionnez le fichier de noms de patch MIDI (.midnam) pour le périphérique MIDI. 6 Cliquez sur Open.

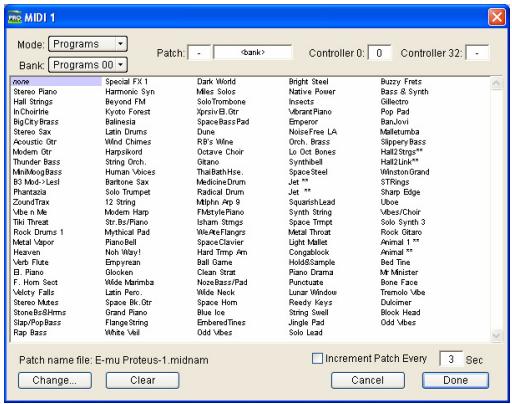

La liste des noms de patchs s’inscrit dans la boîte de dialogue Patch Select et le menu contextuel

Patch Name Bank s’affiche dans le coin supérieur gauche de la fenêtre. Une fois les noms de patch importés dans Pro Tools, vous pouvez les utiliser pour ce périphérique MIDI dans toutes les sessions. Pour effacer des noms de patch : „ Dans la boîte de dialogue Patch Select, cliquez sur Clear, puis sur Done.

Bouton de sélection des patchs (fenêtre Edit)

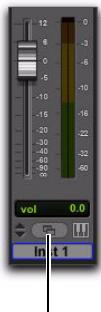

Bouton de sélection des patchs (fenêtre Mix)

également créer vos propres noms de patch à l’aide d’éditeurs ou de bibliothèques de noms de patch tiers.

Mbox 2 Setup Guide.book Page 53 Sunday, February 15, 2009 12:44 PM

La fenêtre MIDI Studio Setup est organisée en trois sections. Les commandes d’affichage se trouvent dans la partie supérieure de la fenêtre.

A gauche, une liste répertorie le nom de tous les instruments que vous avez définis. Enfin, à droite, la section Properties affiche les détails des paramètres MIDI.

MSS prend également en charge les noms de fichier patch au format XML dans le cadre du stockage et de l’importation des noms de patch de vos périphériques MIDI externes.

Vous pouvez importer et exporter l’ensemble des configurations MIDI Studio Setup créées dans MSS.

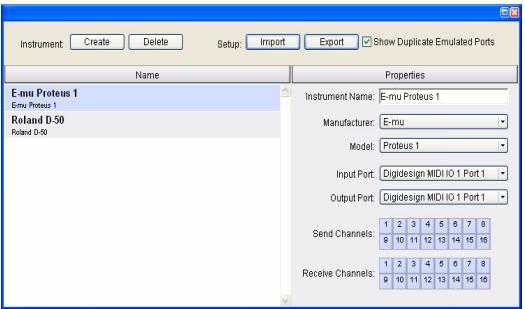

Fenêtre MIDI Studio Setup

Delete : supprime de la liste le nom des instruments sélectionnés.

Import : importe un fichier MIDI Studio Setup existant. Export : exporte le fichier MIDI Studio Setup actif. Show Duplicate Emulated Outputs : si votre interface MIDI prend en charge le marquage temporel (E/S MIDI par exemple), sélectionnez cette option pour afficher dans la fenêtre MIDI Studio Setup, outre les ports MIDI du système Mbox 2, les ports de sortie horodatés DirectMusic ainsi que les ports de sortie émulés dupliqués sans horodatage.

Dans certains cas, vous devez quitter et relancer Pro Tools pour que les interfaces

MIDI puissent charger ou décharger correctement leurs pilotes. Pour plus d’informations, consultez la documentation de votre interface MIDI.

Liste des instruments

La liste des instruments répertorie tous les instruments que vous avez définis. Sélectionnez un instrument pour afficher ses propriétés dans la section Properties de la fenêtre.

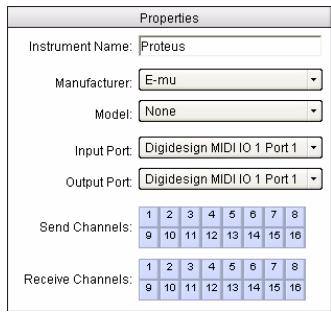

Section Properties de la fenêtre MIDI Studio Setup

L’affichage de la section Properties se modifie et indique les propriétés de l’instrument sélectionné dans la liste des instruments, si celui-ci a été défini précédemment.

Pour définir un instrument avec MIDI Studio Setup : 1 Sélectionnez Setup > MIDI > MIDI Studio. 2 Cliquez sur Create. 3 Dans le champ Instrument Name, tapez le

nom de l’instrument, puis appuyez sur la touche

Si vous n’entrez pas le nom de l’instrument, le champ hérite automatiquement des informations contenues dans les menus contextuels Manufacturer et Model.

4 Indiquez le fabricant et le modèle du nouveau périphérique dans les menus contextuels correspondants. Si le fabricant et le modèle de votre périphérique n’y figurent pas, choisissez None. 5 Dans le menu contextuel Input, sélectionnez

le port d’entrée de l’interface MIDI connectée au port de sortie MIDI de l’instrument.

Guide d’installation de la Mbox 2

Name. Ce nom est défini par l’utilisateur.

Ce menu contextuel contient la liste des fabricants de matériel MIDI, issue des fichiers de périphériques MIDI au format XML.

Pour plus d’informations, reportez-vous à la section “Prise en charge de noms de patch

Menu déroulant Model

Ce menu contextuel contient la liste de périphériques MIDI regroupés par fabricant. Cette liste est élaborée à partir des fichiers de périphériques MIDI au format XML fournis avec l’installation Pro Tools.

Pour plus d’informations, reportez-vous à la section “Prise en charge de noms de patch

Menu déroulant Input Port

Le menu contextuel Input Port contient la liste des ports d’entrée disponibles de l’interface Ce menu permet de définir et d’afficher le port de l’interface MIDI par lequel les données MIDI sont envoyées, du périphérique MIDI externe spécifié dans le champ Instrument Name vers l’interface MIDI.

Si vous choisissez la valeur None pour le port d’entrée, l’instrument défini n’apparaîtra pas dans le sélecteur d’entrée

Si vous choisissez la valeur None pour le port de sortie, l’instrument défini n’apparaîtra pas dans le sélecteur de sortie

Grille Send Channels

La grille Send Channels définit les canaux d’envoi pour les périphériques MIDI spécifiés dans le champ Instrument Name. Pour importer des noms de patch MIDI dans Pro Tools : 1 Notez le nom du périphérique MIDI, indiqué

dans la fenêtre MIDI Studio Setup (voir “MIDI Studio Setup”, page 53).

5 Dans la boîte de dialogue Open, accédez au

nom du fabricant sous C:\Program

Files\Common Files\Digidesign\MIDI Patch Names\Digidesign\<Nom_Fabricant>, puis sélectionnez le fichier .midnam du périphérique 3 Cliquez sur le bouton de sélection des patchs

de la piste MIDI ou de l’instrument.

Bouton de sélection des patchs (fenêtre Edit)

La liste des noms de patch s’inscrit dans la boîte de dialogue Patch Select et le menu contextuel

Patch Name Bank s’affiche dans le coin supérieur gauche de la fenêtre.

Bouton de sélection des patchs (fenêtre Mix)

Pro Tools, vous pouvez les utiliser pour ce périphérique MIDI dans toutes les sessions. 56

Guide d’installation de la Mbox 2

également créer vos propres noms de patch à l’aide d’éditeurs ou de bibliothèques de noms de patch tiers.

Annexe B : Configuration de MIDI Studio Setup (Windows uniquement)

Il n’est pas recommandé de réaliser des enregistrements sur lecteur du système. En effet, les performances d’enregistrement et de lecture sur un lecteur système sont amoindries, ce qui se traduit par un nombre inférieur de pistes et de plug-in.

Formats et types de disques durs pris en charge

Formats des disques durs Mac : les systèmes Mac n’acceptent que des disques durs formatés avec le système de fichiers HFS+ ou HFS.

Les disques durs HFS peuvent être utilisés comme disques de transfert uniquement.

Windows : les systèmes Windows XP doivent utiliser des disques au format NTFS exclusivement. étendu). Pour plus d’informations, reportezvous au Guide de référence Pro Tools (Help > Pro Tools Reference Guide). Les performances du disque dur dépendent de facteurs tels que la configuration du système, le nombre de pistes, la fréquence d’échantillonnage de la session, le nombre de points d’édition et l’utilisation de crossfades et autres processus tels que le Beat Detective dans une session.

Annexe C : Configuration et maintenance du disque dur

(nombre de pistes, nombre de disques pris en charge, configuration), reportez-vous au site Web de Digidesign à l’adresse :

Formatage d’un lecteur audio

Formatage des lecteurs audio Mac Pour des performances optimales, les lecteurs audio doivent être au format Mac OS Extended 1 Dans le dossier Macintosh HD/Applications/

Utilities, démarrez le logiciel Utilitaire de disque.

2 Cliquez sur l’onglet Effacer.

FireWire (nombre de pistes, nombre de disques pris en charge, configuration), reportez-vous au site Web de Digidesign à l’adresse : www.digidesign.com/compatibility

Utilitaire de disque (Mac OS X)

3 Dans la colonne à gauche de la fenêtre,

Disques durs IDE/ATA/SATA

sélectionnez le lecteur à initialiser.

5 Tapez le nom du nouveau volume.

Mbox 2 Setup Guide.book Page 61 Sunday, February 15, 2009 12:44 PM

6 Si vous envisagez de connecter le lecteur à un ordinateur équipé du système d’exploitation

Mac OS 9, sélectionnez Installer les pilotes Mac OS 9. 7 Cliquez sur Effacer.

3 Si le volume est sain, effectuez la procédure

• Dans la fenêtre de gestion des disques, cliquez avec le bouton droit de la souris sur le disque dur que vous utiliserez pour l’audio et choisissez Formater.

Formatage des lecteurs audio

• Dans la fenêtre Format, nommez le volume.

Pour des performances optimales, les disques audio doivent être au format NTFS.

• Sélectionnez un système de fichiers. Pour des performances optimales, les lecteurs audio doivent être au format NTFS.

Pro Tools prend uniquement en charge les lecteurs de base. Ne convertissez pas le lecteur en lecteur de type dynamique.

Pour formater un lecteur audio :

• Sélectionnez Effectuer un formatage rapide.

• Vérifiez que l’option Activer la compression des fichiers et dossiers n’est pas sélectionnée.

1 Cliquez avec le bouton droit de la souris sur

• Définissez la taille d’unité d’allocation sur la valeur par défaut.

Ordinateur (Windows Vista) ou sur Poste de travail

(Windows XP) et sélectionnez Gérer.

2 Sous Stockage, sélectionnez Gestion des

• Dans la fenêtre Assistant Création d’une nouvelle partition, cliquez sur Suivant. • A l’invite, sélectionnez le type de partition.

Digidesign recommande d’utiliser des partitions principales plutôt que des partitions étendues.

Fenêtre de gestion des disques (Windows XP)

• Suivez les instructions à l’écran pour sélectionner une taille et définir les autres paramètres de la nouvelle partition.

Annexe C : Configuration et maintenance du disque dur

• Définissez la taille d’unité d’allocation sur la valeur par défaut. • Cliquez sur OK.

Partition des disques

Le partitionnement entraîne la création d’un ou plusieurs volumes logiques sur un lecteur physique, selon une procédure comparable à la création de disques durs virtuels. Ces partitions peuvent alors être formatées avec le système de fichiers (NTFS pour Windows, HFS+ pour Mac).

Le système Mac OS permet aux disques d’une capacité supérieure à 4 096 Mo d’être considérés comme des volumes entiers.

Vous devez initialiser les disques à l’aide d’un utilitaire de disque pouvant détecter une limite de 2 téraoctets. La taille d’un fichier audio individuel Pro Tools ne peut pas excéder 3,4 Go. Windows XP permet aux disques formatés à l’aide du système de fichiers NTFS d’être considérés comme des volumes entiers. La taille d’un fichier audio individuel Pro Tools ne peut pas excéder 3,4 Go.

Les temps de recherche sont en réalité plus rapides sur les disques partitionnés (à condition que les opérations de lecture et d’écriture soient réalisées sur une seule partition), car les têtes limitent leur recherche à la partition, au lieu de l’étendre à l’intégralité du disque dur. L’utilisation de partitions de petite taille permet d’améliorer les performances du système, au détriment de l’espace de stockage, qui lui, est beaucoup plus réduit. Lors du partitionnement d’un disque, il est nécessaire de rechercher un compromis répondant à vos besoins en matière de performance et de stockage.

Au cours d’une session, évitez de répartir des fichiers audio sur plusieurs partitions d’un même disque, car cela risque d’avoir une incidence négative sur les performances du disque.

Défragmentation d’un lecteur audio

Un ordinateur ne peut malheureusement pas toujours procéder au stockage de fichiers audio de cette manière. Les données sont écrites sur le disque à l’endroit où de l’espace libre est disponible. Lors d’un enregistrement multipiste, les pistes audio sont écrites sur des fichiers répartis à intervalles réguliers sur le disque. Même si les fichiers individuels ne sont pas fragmentés, il est possible que les pistes soient trop espacées, ce qui augmente considérablement le temps d’accès aux données. En outre, l’espace disque disponible restant n’est pas contigu, ce qui multiplie les chances d’une fragmentation des fichiers lors des transmissions d’enregistrements suivantes. Une fragmentation accrue multiplie également les risques d’erreurs au niveau du disque, ce qui peut entraver la lecture des données audio et provoquer des erreurs de fonctionnement.

Sur un PC, pour éviter toute fragmentation, formatez les disques possédant des clusters de grande taille (32 Ko par exemple).

Optimisation (défragmentation) des disques durs

Pour éviter toute fragmentation, vous pouvez optimiser le disque dur et ainsi stocker les fichiers de façon contiguë. La plupart des logiciels d’optimisation permettent d’exécuter une vérification sur un disque, afin de

déterminer le pourcentage de fragmentation.

Si le disque présente les signes d’une fragmentation modérée ou accentuée, il est conseillé de l’optimiser. Si vous utilisez le système pour la réalisation de nombreuses éditions ou si vous supprimez régulièrement des fichiers audio ou de fondu de votre disque dur, vous risquez de devoir défragmenter les disques une fois, voire deux fois par semaine, car la fragmentation des disques durs, même de grande taille, prend peu de temps.

Sauvegarde des données avant optimisation

Les fichiers du disque dur étant réécrits lors de l’optimisation, réalisez toujours une copie de sauvegarde de ces données avant de défragmenter le disque dur. Vous devez également vous servir d’un utilitaire de disque dur pour localiser et résoudre tout problème avant l’optimisation des données ou la réinitialisation de vos disques. Si les répertoires du disque dur sont endommagés avant la défragmentation, vous risquez de perdre un grand volume de données.

Défragmentation des lecteurs audio

Windows Pour défragmenter un lecteur audio (Windows Vista) : 1 Sélectionnez Démarrer > Panneau de

2 Cliquez sur Système et maintenance. 3 Cliquez sur Informations et outils de performance. 4 Cliquez sur Outils avancés. 5 Cliquez sur Ouvrir le défragmenteur de disque.

Annexe C : Configuration et maintenance du disque dur

La commande Défragmenter maintenant effectue la défragmentation de la totalité de vos disques durs. Cette opération peut prendre un certain temps, en particulier sur les systèmes possédant plusieurs disques. Les utilisateurs expérimentés peuvent utiliser l’outil de ligne de commande Defrag.exe pour défragmenter des disques individuellement. Pour tout renseignement complémentaire, reportez-vous à la documentation Windows Vista. Pour défragmenter un lecteur audio (Windows XP) : 1 Cliquez avec le bouton droit de la souris sur

Poste de travail, puis sélectionnez Gérer.

2 Sous Stockage, sélectionnez Défragmenteur de disque. 3 Dans la fenêtre de défragmentation de disque,

sélectionnez le lecteur que vous souhaitez défragmenter.

4 Cliquez sur Défragmenter et suivez les

instructions à l’écran.

Lorsque la défragmentation est terminée, fermez la fenêtre Gestion de l’ordinateur.

Utilisation de disques Mac sur des systèmes Windows

Pro Tools pour Windows permet d’enregistrer et de lire des sessions directement à partir d’un disque formaté Mac ( HFS+) connecté à un système Windows. Cette fonctionnalité nécessite que l’ensemble des sessions Mac et fichiers audio soient stockés sur des disques formatés Mac. Au cours de l’installation de Pro Tools, veillez à sélectionner l’option Mac HFS+ Disk Support. elle permet au système Pro Tools de lire, d’écrire, d’enregistrer et de relire des données à partir de disques au format Mac HFS+.

Pour plus d’informations sur l’utilisation de l’option Mac HFS+ Disk Support, consultez le manuel Mac HFS+ Disk Support Option

Guide. Pour plus d’informations sur le partage de sessions entre les systèmes Mac et Windows, consultez le Guide de référence de Pro Tools (Help > Pro Tools Reference Guide).

Formatage et maintenance de disques HFS+

Pour formater et partitionner un disque HFS+, connectez les disques à un ordinateur Mac et ouvrez l’utilitaire de disque d’ Apple OS X.

Guide d'installation de la Mbox 2

Le tableau 1 indique la quantité d’espace disque nécessaire en fonction du nombre et de la durée des pistes.

Tableau 1. Espace disque requis pour les pistes audio (exemples de sessions à 44,1 kHz et 48 kHz)

Nombre de pistes et durée

48 kHz Sauvegardez fréquemment les informations et les données audio d’une session. De nombreux supports permettent de sauvegarder des projets de différentes tailles, depuis les systèmes de sauvegarde automatique sur bande jusqu’aux lecteurs optiques haute capacité, en passant par les graveurs de CD.

Sauvegarde de la configuration du système

Une fois la configuration de Pro Tools et du système terminée, enregistrez une image de votre disque système à l’aide d’un utilitaire de sauvegarde tel que Norton Ghost (Windows) ou Bombich Carbon Copy Cloner (Mac). Cette opération vous permet, en cas de problèmes, de restaurer rapidement la configuration et les paramètres de votre système.

Le meilleur moyen de sauvegarder une session dans sa totalité est d’utiliser la commande Save

Copy In. Cette commande permet d’enregistrer sous un nouvel emplacement le fichier de la session ainsi que les fichiers qui lui sont associés.

En outre, la fonction Auto Save Backup de la page Operation Preferences permet une sauvegarde automatique du fichier de session pendant l’exécution de Pro Tools.

Annexe D : Dépannage

Pro Tools ou sur un fichier de session Pro Tools, l’application ne se lance pas ou affiche un message d’erreur.

‹ Assurez-vous que l’ordinateur dispose de suffisamment de RAM pour lancer Pro Tools. ‹ Essayez de redémarrer tout le système. Mettez hors tension les interfaces audio, les périphériques et l’ordinateur, puis remettez-les sous tension dans l’ordre qui convient. ‹ Si vous avez tenté de lancer Pro Tools en cliquant deux fois sur un fichier de session Pro Tools, procédez comme suit :

• Fermez les messages d’erreur éventuels.

• Cliquez deux fois sur l’application ‹ Vérifiez que les paramètres de la boîte de dialogue Hardware Setup sont corrects.

Facteurs de performances

Un certain nombre de conditions peuvent altérer les performances de Pro Tools, à savoir : Connexions réseau : fermez toutes les connexions de réseau si elles ne sont pas utilisées pour l’échange de données audio en réseau. Applications d’arrière-plan : tous les utilitaires logiciels qui s’exécutent en arrière-plan ou provoquent une activité du disque (logiciels antivirus, optimiseurs de disque ou sauvegarde de fichiers) doivent être désactivés ou supprimés. Economiseurs d’écran : il est conseillé de désactiver les économiseurs d’écran de votre ordinateur avant d’exécuter Pro Tools. Fonctionnalités d’économie d’énergie : certaines fonctionnalités automatiques d’économie d’énergie, par exemple, celles qui ralentissent le disque dur, peuvent altérer les performances de Pro Tools. Il est préférable de les désactiver.

Mbox 2 Setup Guide.book Page 69 Sunday, February 15, 2009 12:44 PM Avant d’appeler le support technique de Digidesign

Enregistrez votre système • nombre et taille des partitions du disque.

Les logiciels Digidesign :

• version du logiciel Pro Tools ;

• marque, modèle, vitesse du processeur ;

• quantité de RAM ; • système d’exploitation (version de Mac OS ou de Windows) ; • pilotes, utilitaires de disque et toute application relative au système installé.

• version du plug-in ;

• autres logiciels Digidesign ; • autres plug-in fournis par des partenaires de développement de Digidesign.

Pour plus de détails sur le fonctionnement, consultez la documentation du fabricant. Les composants de dispositif supplémentaires les plus utilisés sont les suivants : • cartes 1394 (FireWire) pour les systèmes Windows (fabricant, modèle) ; • cartes d’acquisition vidéo (fabricant, modèle). Reportez-vous aux informations de compatibilité les plus récentes sur le site Web de Digidesign (www.digidesign.com/ compatibility) pour vous assurer que votre dispositif peut prendre en charge le système Pro Tools.

Annexe D : Dépannage

Informations de diagnostic Notez toutes les erreurs de DAE ou autres codes d’erreur rencontrés. Vérifiez également si le problème peut se reproduire dans des conditions différentes, par exemple, avec une autre session ou après la modification de paramètres tels que la taille du buffer matériel.

Guide d’installation de la Mbox 2

La version imprimée du Guide d’installation de votre système fournit des instructions détaillées pour l’installation et la configuration logicielle et matérielle afin d’obtenir des performances optimales.

Version imprimée du Guide d’introduction à Pro Tools

A propos des guides Pro Tools

Outre les manuels imprimés ayant pu être fournis avec votre système, les versions PDF des manuels imprimés et de nombreux guides Pro Tools et fichiers Lisez-moi sont installés automatiquement au cours de l’installation de Pro Tools (voir “Documentation installée automatiquement avec Pro Tools”, page 72).

La version imprimée du Guide d’introduction à

Pro Tools LE comprend des didacticiels sur l’utilisation de Pro Tools (notamment sur la procédure d’enregistrement dans une session Pro Tools, l’importation de contenu audio à partir d’un CD et la création d’un CD audio à partir d’une session Pro Tools).

Des copies imprimées du Guide de référence

Pro Tools et d’autres documents sont accessibles à partir de DigiStore à l’adresse www.digidesign.com.

Annexe E : Ressources

• le Guide des raccourcis, qui fournit une liste exhaustive de raccourcis clavier et contextuels pour Pro Tools ;

• le Guide des plug-in DigiRack qui détaille l’utilisation des plug-in Digidesign inclus dans Pro Tools pour le traitement audio en temps réel et des fichiers ; • le Guide des menus Pro Tools, qui répertorie tous les menus de Pro Tools ; • le Guide de référence Pro Tools, qui décrit en détails le fonctionnement du logiciel Pro Tools.

Documentation installée automatiquement avec Pro Tools

Lorsque vous installez Pro Tools, vous disposez de versions PDF de nombreux guides et fichiers Lisez-moi de Pro Tools. Cette documentation se trouve aux emplacements suivants : Mac : Applications/Digidesign/Documentation Windows : C:\Program Files\Digidesign\ Documentation Documentation à l’installation de Pro Tools. 72

Guide d’installation de la Mbox 2

A propos de www.digidesign.com

Le site Web de Digidesign (www.digidesign.com) est la meilleure source d’informations en ligne pour optimiser votre logiciel Pro Tools. Vous trouverez ci-après quelques exemples des services et fonctions disponibles. Enregistrement du produit : enregistrez votre produit en ligne. Assistance et téléchargements : dans cette section, vous pouvez contacter l’assistance technique ou le service clientèle de Digidesign, télécharger des mises à jour logicielles et les dernières versions des manuels en ligne, consulter les documents sur la compatibilité avec les différents systèmes d’exploitation et la base de recherche en ligne (Answerbase) ou vous inscrire au forum de discussion Pro Tools (à partir de la section Conférences d’utilisateurs Digidesign). Formation : étudiez directement en ligne ou découvrez les méthodes de formation utilisées dans les centres de formation certifiés Pro Tools. Produits et développeurs : découvrez les produits Digidesign, nos partenaires de développement ainsi que leurs plug-in, applications et matériels et téléchargez des logiciels démo. Actualité et événements : accédez aux informations de dernière minute publiées par l’équipe de Digidesign et inscrivez-vous pour obtenir une démo de Pro Tools. Pro Tools Accelerated Videos : regardez cette série de vidéos didacticielles gratuites. Les vidéos de la série Accelerated Videos sont conçues pour vous permettre une prise en main rapide de Pro Tools et de ses plug-in.

Mbox 2 Setup Guide.book Page 73 Sunday, February 15, 2009 12:44 PM Ressources utiles en ligne

Voici une liste de ressources en ligne qui peuvent vous être utiles : • Pour trouver des informations utiles et des astuces et obtenir de l’aide, visitez le site de la communauté mondiale des utilisateurs de Pro Tools sur le forum Digidesign User Conference (DUC) à l’adresse : http://duc.digidesign.com • Pour toute question relative à l’installation, visitez la base de recherche en ligne Answerbase de Digidesign à l’adresse : http://www.digidesign.com/answerbase • Si vous ne trouvez pas la réponse à votre question sur le forum ou dans la base de recherche, contactez le service de support de Digidesign à l’adresse : http://www.digidesign.com/tsr

Annexe E : Ressources
