| Type d'appareil | Caisson de basses |
| Diamètre du haut-parleur | 12 pouces (300 mm) |
| Impédance | 4 ohms |
| Puissance nominale | 2000 W |
| Puissance RMS | 1000 W |
| Réponse en fréquence | 27 - 150 Hz |
| Sensibilité | 91,5 dB |
| Volume acoustique | 27,9 litres |
| Type de suspension | Suspension acoustique |
| Diamètre de la bobine | 4 pouces (101,6 mm) |
| Type de bobine | Bobine simple |
| Matériau du cône | Polypropylène laminé |
| Diamètre de l'aimant | 7 pouces (178 mm) |
| Poids de l'aimant | Non précisé |
| Type de montage | Montage avant |
| Diamètre de montage | 8 pouces (203 mm) |
| Déplacement du haut-parleur | Non précisé |
| Conformité | Conforme |
FOIRE AUX QUESTIONS - X1244 XTANT
Comment installer le XTANT X1244 ?
Pour installer le XTANT X1244, commencez par débrancher la batterie de votre véhicule. Ensuite, connectez les fils de l'amplificateur aux haut-parleurs et à la source audio, puis rebranchez la batterie.
Quelles sont les spécifications électriques du XTANT X1244 ?
Le XTANT X1244 fonctionne avec une tension d'alimentation de 12V et a une puissance de sortie maximale de 440 watts.
Que faire si l'amplificateur ne s'allume pas ?
Vérifiez d'abord les connexions de l'alimentation et assurez-vous que le fusible n'est pas grillé. Si tout est en ordre, testez avec une autre source d'alimentation.
Comment régler les niveaux de l'amplificateur ?
Utilisez les potentiomètres situés sur le panneau avant pour ajuster le gain et les niveaux de basses. Commencez à un niveau bas et augmentez progressivement jusqu'à obtenir le son désiré.
L'amplificateur chauffe-t-il pendant l'utilisation ?
Il est normal que l'amplificateur chauffe légèrement. Assurez-vous qu'il est installé dans un endroit bien ventilé pour éviter une surchauffe.
Comment résoudre un problème de distorsion du son ?
Vérifiez les niveaux de gain et assurez-vous qu'ils ne sont pas trop élevés. Inspectez également les connexions des haut-parleurs pour détecter tout court-circuit.
Le XTANT X1244 est-il compatible avec tous les types de haut-parleurs ?
Le XTANT X1244 est compatible avec la plupart des haut-parleurs, mais assurez-vous que la puissance nominale des haut-parleurs correspond à celle de l'amplificateur.
Quelle est la garantie du produit ?
Le XTANT X1244 est généralement livré avec une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Où puis-je trouver le manuel d'utilisation du XTANT X1244 ?
Le manuel d'utilisation peut être téléchargé sur le site officiel de XTANT ou demandé auprès de votre détaillant.
Questions des utilisateurs sur X1244 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice X1244 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X1244 de la marque XTANT.
MODE D'EMPLOI X1244 XTANT
xtant
X1244 Technical Data Report - Xtant X Series 12" dual 4 Ohm Subwoofer
- Unique Hexagonal Styling - Diseño Hexagonal Unico - Forme hexagonale unique - Einzigartige hexagonale Gestaltung
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene remplde mica - Mika-gefullter Polypropylen-Schalltrichter mit Aluminiumüberzug - Custom tooled, die cast aluminum basket - Canasta moldeada defundacion de aluminio - Ouvrage sur commande, panier d'aluminium - Speziell gegossener Aluminiumkorb
- Spider Plateau Venting - Ventilación del Panel del Circuito de SuspENSION - Conduit plateau Spider - Lüftung zwischen Lautsprechersuspensionen
- Laminated, hot pressed, Nomex & Polycotton spider - Circuito de Suspension de Nomex y Polialgodon - Spider de nomex et de polyester et cotton - Laminierte, warmgepresste Nomex- und Polycotton-Suspensionen
- Apical Voice Coil Former - Formador Cilindrico de Bobina de Voz - Gabarit de bobine de voix apical - Sprechspulenkörper
- Nickel plated, 8 gauge, spring loaded, compression terminals - Terminales de conexiones niqueladas - Terminals de compression - Galvanisierte, federgespanne Drahtanschluss in Drahtdicke 8
Specifications
| Free Air Resonance | Fs | 27.8 | Resonancia de atmósfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 2.75 Ft^3 | (77.9 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .46 | Q total - Q totale - Gesamtgute | |
| Electrical Q | Qes | .50 | Q electrónica - Q électrique - Elektrische Güte | |
| Mechanical Q | Qms | 6.10 | Q mecánica - Q mecánique - Mechanische Güte | |
| DC Resistance | Re | 1.93 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .520" | (13.2 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 10.800" | (.2743 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 500 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 2000 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 87.2 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.32% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 27 - 150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 3.4 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktività | |
| Gap Height | .393" | (10.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | 1.300" | (33.0 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.5" | (63.5 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 102 oz | (2892 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 11.80 Tm | Fuerza motriz - Force du moteur - Schwungkraft | |
| Compliance | Cms | .159 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 206.5 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 198.2 g | Masa en movimiento del altovoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwoofoers | |
| Suspension Losses | Rms | 5.91 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 91.6 in^2 | (.0591m^2) | la rea superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 11 1/16" | (281.0 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 12 5/8" | (320.7 mm) | Diámetro total - Diamètre global - Gesamtdurchmesser | |
| Mounting Depth | 7" | (177.8 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 7 9/16" | (192.1 mm) | Profundidad total - Profondeur globale - Gesamttiefe | |
| Speaker Displacement (Inside Box) | 266in^2 | (4.4 l) | Desplazimiento del altovoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 118in^2 | (1.9 l) | Desplazimiento del altovoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
X1244 Technical Data Report
Xtant X Series 12" dual 4 Ohm Subwoofer

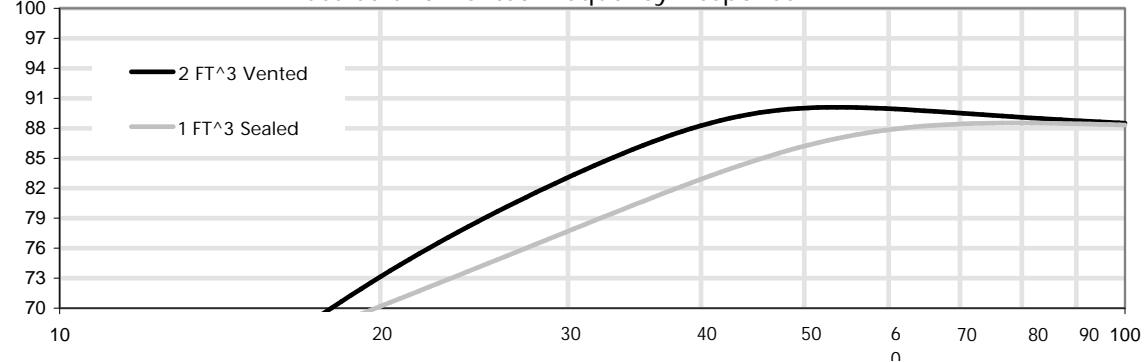

Sealed and Vented Frequency Response

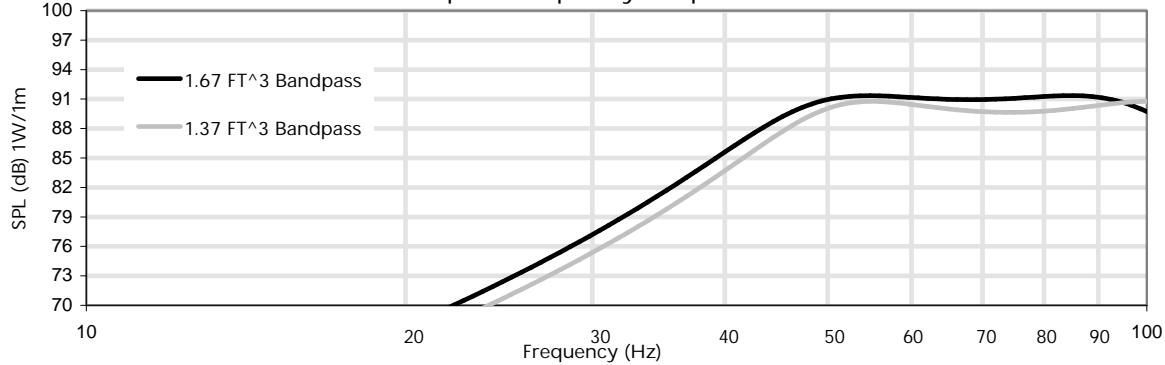

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 45 Hz | 42 Hz | 42 Hz | 41 Hz | 40 Hz | F3 |
| Ripple | .19dB | .10dB | .04dB | .01dB | .00dB | Ondulación - Ondulation - Welligkeit |
| Qtc | .92 | .84 | .79 | .75 | .72 | Qtc |
| Net Volume | .93 Ft^3 (26.4 l) | 1.18 Ft^3 (33.5 l) | 1.43 Ft^3 (40.5 l) | 1.68 Ft^3 (47.6 l) | 1.93 Ft^3 (54.7 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 115dB | 115dB | 115dB | 114dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.00 Ft^3 (56.6 l) | 2.25 Ft^3 (63.7 l) | 2.50 Ft^3 (70.8 l) | 2.75 Ft^3 (77.9 l) | 3.00 Ft^3 (85.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 4"x15" | 4"x14.25" | 4"x13.5" | 4"x13" | 4"x12.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 32 Hz | 30 Hz | 28 Hz | 28 Hz | 27 Hz | F3 |
| Tuning Frequency | 32 Hz | 31 Hz | 30 Hz | 29 Hz | 28 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.59dB | 1.46dB | 1.35dB | 1.21dB | 1.08dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 1.81 Ft^3 (51.4 l) | 2.07 Ft^3 (58.6 l) | 2.33 Ft^3 (65.9 l) | 2.58 Ft^3 (73.1 l) | 2.84 Ft^3 (80.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .12 Ft^3 (3.3 l) | .11 Ft^3 (3.1 l) | .10 Ft^3 (3.0 l) | .10 Ft^3 (2.8 l) | .10 Ft^3 (2.7 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 117dB | 117dB | 116dB | 116dB | 116dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 1.16 Ft^3 (32.9 l) | 1.25 Ft^3 (35.4 l) | 1.37 Ft^3 (38.8 l) | 1.52 Ft^3 (43.0 l) | 1.74 Ft^3 (49.3 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 136 | 47 - 131 | 42 - 125 | 37 - 120 | 32 - 115 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 4.6dB | 3.5dB | 2.3dB | 1.0dB | -.5dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x11.5" | (2)4"x13.75" | (2)4"x16.75" | (2)4"x20.5" | (2)4"x25.25" | Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlütkungsabmessungen |
| Tuning Frequency | 85 Hz | 80 Hz | 74 Hz | 68 Hz | 62 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.05dB | 1.08dB | 1.12dB | 1.16dB | 1.20dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .33 Ft^3 (9.3 l) | .38 Ft^3 (10.8 l) | .45 Ft^3 (12.7 l) | .54 Ft^3 (15.4 l) | .68 Ft^3 (19.2 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .59 Ft^3 (16.6 l) | .59 Ft^3 (16.6 l) | .59 Ft^3 (16.6 l) | .59 Ft^3 (16.6 l) | .59 Ft^3 (16.6 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .18 Ft^3 (5.0 l) | .21 Ft^3 (6.0 l) | .26 Ft^3 (7.4 l) | .32 Ft^3 (9.2 l) | .40 Ft^3 (11.4 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen |
| Excursion Limited SPL | 120dB | 119dB | 118dB | 116dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 1.44 Ft^3 (40.8 l) | 1.53 Ft^3 (43.3 l) | 1.67 Ft^3 (47.3 l) | 1.84 Ft^3 (52.1 l) | 2.10 Ft^3 (59.5 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 51 - 117 | 48 - 112 | 43 - 107 | 38 - 102 | 33 - 97 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 5.9dB | 4.8dB | 3.6dB | 2.3dB | .8dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x8.75" | (2)4"x10.5" | (2)4"x13" | (2)4"x16.25" | (2)4"x20.5" | Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlütkungsabmessungen |
| Tuning Frequency | 79 Hz | 73 Hz | 68 Hz | 63 Hz | 57 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .37dB | .39dB | .41dB | .43dB | .45dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .39 Ft^3 (11.1 l) | .46 Ft^3 (13.0 l) | .55 Ft^3 (15.6 l) | .68 Ft^3 (19.1 l) | .86 Ft^3 (24.4 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .85 Ft^3 (23.9 l) | .85 Ft^3 (23.9 l) | .85 Ft^3 (23.9 l) | .85 Ft^3 (23.9 l) | .85 Ft^3 (23.9 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .13 Ft^3 (3.7 l) | .16 Ft^3 (4.5 l) | .20 Ft^3 (5.7 l) | .25 Ft^3 (7.2 l) | .32 Ft^3 (9.2 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen |
| Excursion Limited SPL | 120dB | 119dB | 118dB | 117dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
