A210 - Subwoofer XTANT - Notice d'utilisation et mode d'emploi gratuit

Marque	XTANT
Modèle	A210
Type de produit	Subwoofer
Diamètre du haut-parleur	10 pouces (25,4 cm)
Impédance	2 ohms
Puissance admissible (limite d'excursion)	250 Watts RMS
Réponse en fréquence (clos, 0,50 ft³)	F3 à 54 Hz
Réponse en fréquence (ventilé, 1,00 ft³)	F3 à 45 Hz, accord à 55 Hz
Réponse en fréquence (bandpass, s=0,6, 1,31 ft³)	50 – 98 Hz
Gain en bande passante (bandpass, s=0,6)	Jusqu'à 10,2 dB
Niveau de pression acoustique max (excursion limitée)	Jusqu'à 117 dB
Volume de l'enceinte (clos, recommandé)	0,50 – 1,00 ft³ (14,2 – 28,3 L)
Volume de l'enceinte (ventilé, recommandé)	1,00 – 2,00 ft³ (28,3 – 56,6 L)
Volume de l'enceinte (bandpass, recommandé)	1,31 – 6,24 ft³ (37,1 – 176,7 L)
Volume du haut-parleur	0,06 ft³ (1,7 L)
Matériau du cône	Non spécifié
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Ne pas exposer à l'eau ou à une humidité excessive. Respecter les impédances et puissances recommandées.
Pièces détachées et réparabilité	Contacter le service après-vente XTANT pour toute pièce détachée.

FOIRE AUX QUESTIONS - A210 XTANT

Quelle est la puissance maximale du subwoofer XTANT A210 ?

La puissance maximale est de 250 Watts RMS en limite d'excursion.

Quel type d'enceinte choisir : clos, ventilé ou bandpass ?

Le choix dépend de vos préférences sonores : clos pour une réponse précise et compacte, ventilé pour plus de rendement dans les basses, bandpass pour une bande passante spécifique avec un gain élevé. Consultez les tableaux de volumes recommandés dans la notice.

Quel volume d'enceinte pour un montage clos ?

Les volumes clos recommandés vont de 0,50 ft³ (14,2 L) à 1,00 ft³ (28,3 L). Le volume net doit tenir compte du volume du haut-parleur (0,06 ft³).

Quel volume d'enceinte pour un montage ventilé ?

Les volumes ventilés recommandés vont de 1,00 ft³ (28,3 L) à 2,00 ft³ (56,6 L). Consultez les dimensions d'évent et la fréquence d'accord dans le tableau.

Quelle est la fréquence de coupure basse (F3) en enceinte close ?

Pour un volume de 0,50 ft³, le F3 est de 54 Hz. Pour 1,00 ft³, il est de 44 Hz.

Comment interpréter le paramètre 'Ripple' dans les tableaux ?

Le Ripple (ondulation) indique la variation de la réponse en fréquence dans la bande passante. Plus la valeur est faible, plus la réponse est plate.

Quelle est l'impédance du subwoofer A210 ?

Le subwoofer a une impédance de 2 ohms.

Puis-je utiliser ce subwoofer avec un amplificateur 4 ohms ?

Oui, mais la puissance délivrée sera réduite. Assurez-vous que l'amplificateur supporte une charge de 2 ohms pour obtenir la puissance maximale.

Comment nettoyer le subwoofer ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou d'eau qui pourraient endommager le cône.

Où trouver les dimensions exactes pour construire un caisson ?

Les dimensions d'évent et les volumes sont donnés dans les tableaux de la notice. Pour les cotes du haut-parleur, mesurez le diamètre et la profondeur de montage directement sur l'appareil.

MODE D'EMPLOI A210 XTANT

A210 Technical Data Report Xtant A Series 10" 2 Ohm Subwoofer

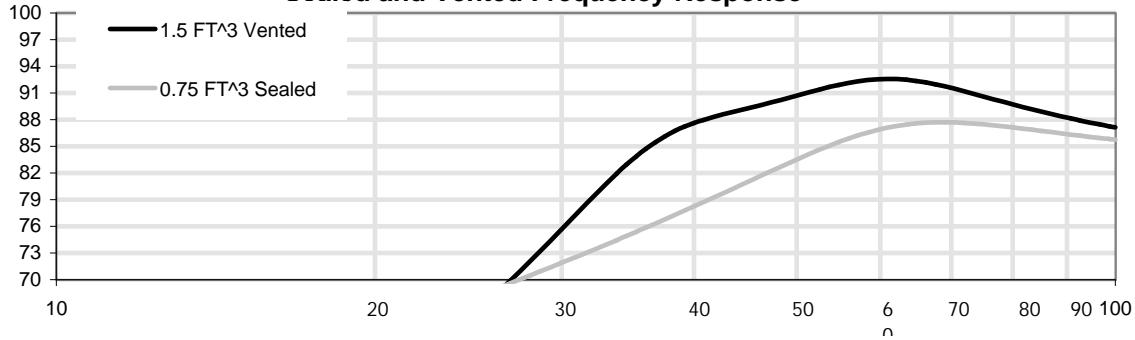

Sealed and Vented Frequency Response

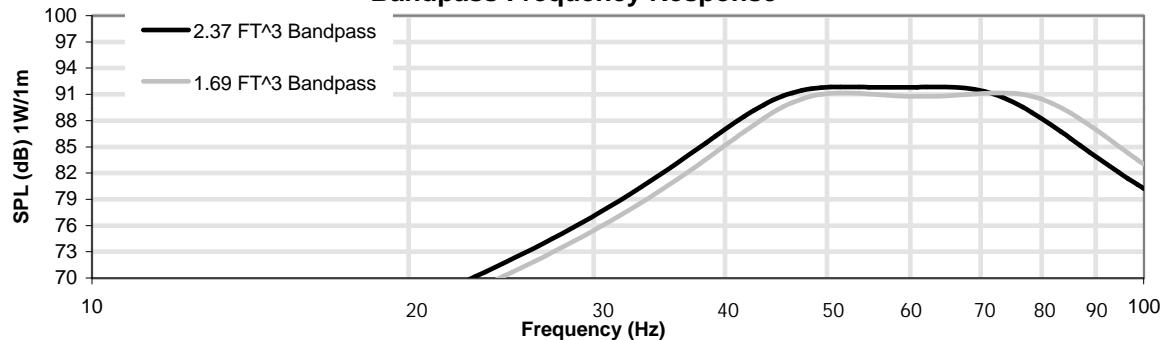

Bandpass Frequency Response

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	54 Hz	49 Hz	48 Hz	45 Hz	44 Hz	F3
Ripple	1.85dB	1.94dB	1.97dB	1.97dB	1.95dB	Ondulación - Ondulation - Welligkeit
Qtc	1.65	1.56	1.50	1.46	1.43	Qtc
Net Volume	.44 Ft^3 (12.4 l)	.56 Ft^3 (16.0 l)	.69 Ft^3 (19.5 l)	.81 Ft^3 (23.1 l)	.94 Ft^3 (26.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	112dB	111dB	111dB	111dB	111dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x10"	4"x8"	4"x9"	4"x8"	4"x10"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	45 Hz	41 Hz	34 Hz	34 Hz	30 Hz	F3
Tuning Frequency	55 Hz	52 Hz	46 Hz	44 Hz	37 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	5.04dB	5.78dB	5.44dB	5.52dB	4.54dB	Ondulación - Ondulation - Wavelength
Net Volume	.86 Ft^3 (24.4 l)	1.13 Ft^3 (32.0 l)	1.37 Ft^3 (38.8 l)	1.63 Ft^3 (46.2 l)	1.86 Ft^3 (52.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.08 Ft^3 (2.2 l)	.06 Ft^3 (1.7 l)	.07 Ft^3 (1.9 l)	.06 Ft^3 (1.7 l)	.08 Ft^3 (2.2 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	117dB	116dB	116dB	114dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	1.31 Ft^3 (37.1 l)	1.44 Ft^3 (40.8 l)	1.69 Ft^3 (47.9 l)	2.30 Ft^3 (65.1 l)	6.24 Ft^3 (176.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	50 - 98	47 - 93	41 - 88	38 - 83	33 - 78	Paso de banda - Bande passante - Bandpass
Bandpass Gain	10.2dB	9.1dB	7.9dB	6.6dB	5.0dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x5"	4"x6.25"	4"x7.75"	4"x9.75"	4"x12.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	71 Hz	66 Hz	61 Hz	56 Hz	51 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.36dB	.39dB	.41dB	.44dB	.47dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.38 Ft^3 (10.7 l)	.50 Ft^3 (14.2 l)	.74 Ft^3 (20.9 l)	1.33 Ft^3 (37.6 l)	5.25 Ft^3 (148.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.83 Ft^3 (23.6 l)	.83 Ft^3 (23.6 l)	.83 Ft^3 (23.6 l)	.83 Ft^3 (23.6 l)	.83 Ft^3 (23.6 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.03 Ft^3 (1.0 l)	.05 Ft^3 (1.3 l)	.06 Ft^3 (1.6 l)	.07 Ft^3 (2.1 l)	.10 Ft^3 (2.7 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	114dB	113dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.7

Enclosure Volume	1.70 Ft^3 (48.1 l)	1.91 Ft^3 (54.1 l)	2.37 Ft^3 (67.1 l)	4.18 Ft^3 (118.4 l)	-4.81 Ft^3 (136.2 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	49 - 88	45 - 83	42 - 79	36 - 74	20 - N/A	Paso de banda - Bande passante - Bandpass
Bandpass Gain	11.2dB	10.1dB	8.9dB	7.6dB	-10.8dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x3.5"	4"x4.5"	4"x6"	4"x7.75"	4"x10"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	67 Hz	62 Hz	58 Hz	53 Hz	48 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.05dB	.06dB	.07dB	.08dB	15.06dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.48 Ft^3 (13.7 l)	.69 Ft^3 (19.4 l)	1.13 Ft^3 (32.1 l)	2.92 Ft^3 (82.8 l)	-6.09 Ft^3 (172.4 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.14 Ft^3 (32.2 l)	1.14 Ft^3 (32.2 l)	1.14 Ft^3 (32.2 l)	1.14 Ft^3 (32.2 l)	1.14 Ft^3 (32.2 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.02 Ft^3 (0.6 l)	.03 Ft^3 (0.9 l)	.04 Ft^3 (1.2 l)	.06 Ft^3 (1.6 l)	.08 Ft^3 (2.2 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	115dB	114dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
