| Type de haut-parleur | Subwoofer 12" (30 cm) à double bobine de 4 Ω |
| Puissance nominale RMS | 250 W |
| Puissance maximale | 500 W |
| Sensibilité (1W/1m) | 86,8 dB |
| Réponse en fréquence | 32 - 150 Hz |
| Impédance | Double bobine 4 Ω |
| Diamètre total | 315,9 mm |
| Diamètre de montage | 279,4 mm |
| Profondeur de montage | 144,5 mm |
| Profondeur totale | 155,6 mm |
| Poids de l'aimant | 936 g |
| Masse mobile totale | 144,0 g |
| Excursion linéaire (unidirectionnelle) | 9,1 mm |
| Matériau du cône | Polypropylène chargé de mica |
| Suspension | NBR (caoutchouc nitrile) moulée d'une pièce |
| Spider | Polycoton pressé à chaud |
| Diamètre de la bobine mobile | 50,8 mm |
| Inductance de la bobine | 2,1 mH |
| Résistance continue (Re) | 1,58 Ω |
| Fréquence de résonance (Fs) | 31,9 Hz |
| Volume d'équivalence acoustique (Vas) | 68,8 L |
| Facteur Q total (Qts) | 0,72 |
| Nettoyage | Chiffon doux et sec – éviter l'humidité |
| Sécurité | Respecter la puissance nominale et l'impédence ; ne pas exposer à l'eau |
FOIRE AUX QUESTIONS - A1244 XTANT
Quelle est la puissance recommandée pour l'amplificateur ?
Nous recommandons un amplificateur délivrant entre 250 W RMS et 500 W crête par canal sous 4 Ω. Veillez à ne pas dépasser la puissance nominale pour éviter d'endommager le haut-parleur.
Quel type d'enceinte utiliser avec ce subwoofer ?
Le XTANT A1244 peut être utilisé dans une enceinte clos, ventilée ou passe-bande. Pour une enceinte close, un volume net de 1,00 à 2,00 pi³ (28 à 57 L) donne de bons résultats. Consultez la notice pour des dimensions précises.
Comment brancher un subwoofer à double bobine de 4 Ω ?
Vous pouvez câbler les deux bobines en série (8 Ω) ou en parallèle (2 Ω). Choisissez le montage en fonction de l'impédance de sortie de votre amplificateur. Assurez-vous que l'ampli supporte l'impédance résultante.
Quelle est la profondeur nécessaire pour l'installation ?
La profondeur de montage est de 144,5 mm (5 11/16 po). La profondeur totale avec le capot est de 155,6 mm (6 1/8 po). Vérifiez que votre coffret ou emplacement offre au moins cette profondeur.
Ce subwoofer est-il adapté à une utilisation en voiture ?
Oui, le XTANT A1244 est conçu pour l'audio mobile. Sa suspension robuste et sa puissance de 250 W RMS en font un excellent choix pour des graves puissants dans un véhicule.
Quelle est la sensibilité de ce haut-parleur ?
La sensibilité est de 86,8 dB (1W/1m). Cela signifie qu'avec 1 watt, le subwoofer produit 86,8 dB à 1 mètre. Une valeur modérée qui nécessite un ampli de puissance suffisante pour des niveaux sonores élevés.
Peut-on utiliser ce subwoofer dans une enceinte close de petit volume ?
Oui, mais le volume minimum recommandé est d'environ 1,00 pi³ (28 L). En dessous, la réponse en fréquence se dégrade et la puissance admissible diminue. Pour un volume de 0,75 pi³, le F3 remonte à environ 50 Hz.
Comment entretenir mon subwoofer XTANT A1244 ?
Nettoyez délicatement le cône et la suspension avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité. Vérifiez régulièrement le serrage des vis de fixation.
Quels sont les risques d'une puissance excessive ?
Une puissance supérieure à la spécification RMS (250 W) peut causer une distorsion, une surchauffe de la bobine mobile ou une destruction mécanique du haut-parleur. Utilisez toujours un ampli adapté et évitez l'écrêtage.
Où trouver les dimensions exactes pour construire une enceinte ?
Les dimensions de montage et les volumes d'enceinte recommandés (close, ventilée, passe-bande) sont détaillés dans la notice d'utilisation téléchargeable sur notice-facile.com. Vous y trouverez les courbes de réponse et les réglages d'évent.
Questions des utilisateurs sur A1244 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice A1244 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1244 de la marque XTANT.
MODE D'EMPLOI A1244 XTANT
xtant
A1244 Technical Data Report - Xtant A Series 12" dual 4 Ohm Subwoofer
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipopileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustra faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkappe
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension
Specifications
| Free Air Resonance | Fs | 31.9 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 2.43 Ft^3 | (68.8 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .72 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .90 | O électrique - O électric - Elektrische Güte | |
| Mechanical Q | Qms | 3.55 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.58 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .360" | (9.1 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 10.250" | (.2604 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 500 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 86.8 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.24% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 32-150Hz | Respuesta de Frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 2.1 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .935" | (23.7 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 33 oz | (936 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 7.12 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .173 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 144.0 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 136.9 g | Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewege Masse des Subwoofoers | |
| Suspension Losses | Rms | 8.13 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 82.5 in^2 | (.0532m^2) | la rea superficial effectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 11" | (279.4 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 12 7/16" | (315.9 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 5 11/16" | (144.5 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 6 1/8" | (155.6 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 190in^2 | (3.1 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 140in^2 | (2.3 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estrieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
A1244 Technical Data Report Xtant A Series 12" dual 4 Ohm Subwoofer

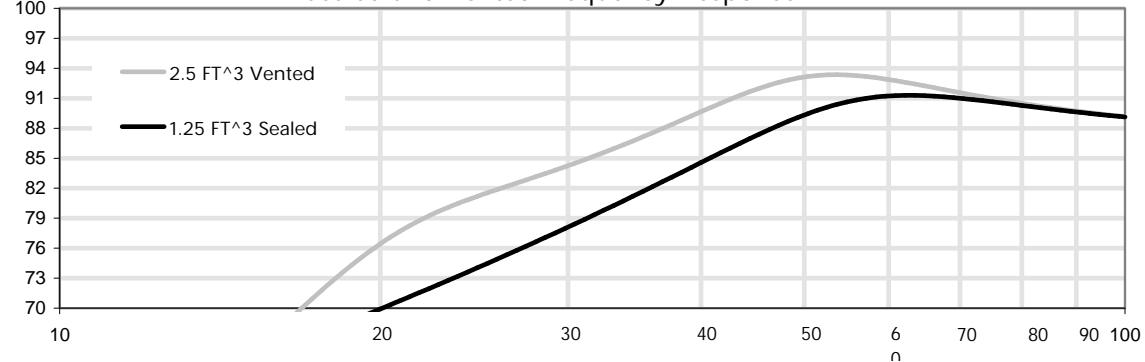

Sealed and Vented Frequency Response

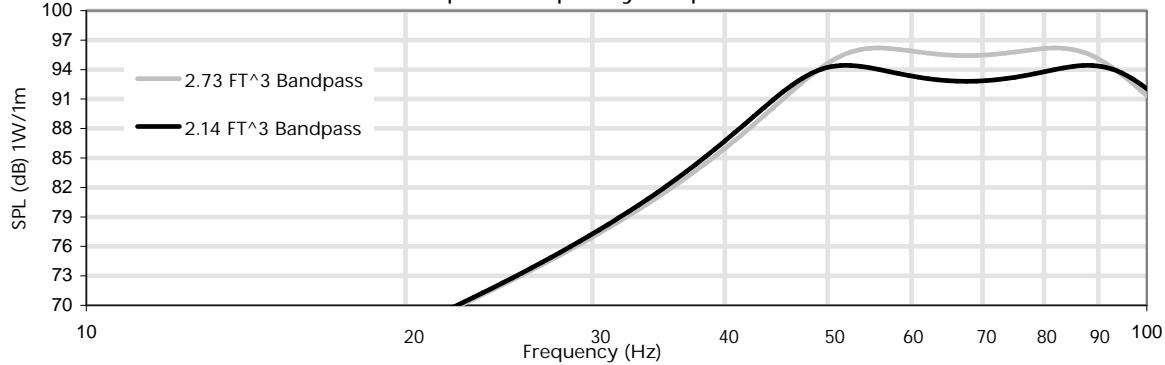

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 45 Hz | 41 Hz | 40 Hz | 38 Hz | 35 Hz | F3 |
| Ripple | 2.23dB | 2.16dB | 2.05dB | 1.92dB | 1.81dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.37 | 1.26 | 1.18 | 1.13 | 1.08 | Qtc |
| Net Volume | .92 Ft^3 (26.0 l) | 1.17 Ft^3 (33.1 l) | 1.42 Ft^3 (40.2 l) | 1.67 Ft^3 (47.3 l) | 1.92 Ft^3 (54.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 115dB | 114dB | 114dB | 113dB | 112dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 233 Watts | 212 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.00 Ft^3 (56.6 l) | 2.25 Ft^3 (63.7 l) | 2.50 Ft^3 (70.8 l) | 2.75 Ft^3 (77.9 l) | 3.00 Ft^3 (85.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 4"x11.75" | 4"x11.25" | 4"x10.75" | 4"x10.25" | 4"x9.75" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 38 Hz | 34 Hz | 33 Hz | 30 Hz | 30 Hz | F3 |
| Tuning Frequency | 36 Hz | 34 Hz | 33 Hz | 31 Hz | 31 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 4.25dB | 4.23dB | 4.19dB | 4.14dB | 4.10dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 1.83 Ft^3 (51.8 l) | 2.08 Ft^3 (59.0 l) | 2.34 Ft^3 (66.2 l) | 2.59 Ft^3 (73.4 l) | 2.85 Ft^3 (80.6 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .09 Ft^3 (2.6 l) | .09 Ft^3 (2.4 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.2 l) | .07 Ft^3 (2.1 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 117dB | 117dB | 116dB | 116dB | 116dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 1.88 Ft^3 (53.2 l) | 2.00 Ft^3 (56.6 l) | 2.14 Ft^3 (60.6 l) | 2.35 Ft^3 (66.6 l) | 2.65 Ft^3 (75.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 51 - 116 | 46 - 111 | 43 - 106 | 38 - 101 | 32 - 96 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 8.2dB | 7.1dB | 5.9dB | 4.6dB | 3.1dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x4.5" | (2)4"x6" | (2)4"x7.5" | (2)4"x9.75" | (2)4"x12.5" | Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 78 Hz | 73 Hz | 68 Hz | 62 Hz | 57 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.49dB | 1.56dB | 1.61dB | 1.69dB | 1.76dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .49 Ft^3 (13.8 l) | .58 Ft^3 (16.3 l) | .69 Ft^3 (19.7 l) | .86 Ft^3 (24.5 l) | 1.12 Ft^3 (31.8 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.25 Ft^3 (35.5 l) | 1.25 Ft^3 (35.5 l) | 1.25 Ft^3 (35.5 l) | 1.25 Ft^3 (35.5 l) | 1.25 Ft^3 (35.5 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .06 Ft^3 (1.7 l) | .09 Ft^3 (2.4 l) | .11 Ft^3 (3.1 l) | .15 Ft^3 (4.2 l) | .19 Ft^3 (5.5 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 120dB | 119dB | 117dB | 116dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 217 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 2.58 Ft^3 (73.1 l) | 2.73 Ft^3 (77.3 l) | 2.95 Ft^3 (83.5 l) | 3.24 Ft^3 (91.8 l) | 3.70 Ft^3 (104.8 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 50 - 102 | 47 - 97 | 42 - 93 | 36 - 88 | 31 - 83 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 9.6dB | 8.5dB | 7.3dB | 6.0dB | 4.4dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (3)4"x5.5" | (3)4"x7" | (3)4"x9.25" | (3)4"x11.75" | (3)4"x15.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 73 Hz | 68 Hz | 63 Hz | 57 Hz | 52 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .73dB | .77dB | .81dB | .86dB | .90dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .58 Ft^3 (16.5 l) | .69 Ft^3 (19.7 l) | .85 Ft^3 (24.1 l) | 1.08 Ft^3 (30.6 l) | 1.45 Ft^3 (41.1 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.80 Ft^3 (51.1 l) | 1.80 Ft^3 (51.1 l) | 1.80 Ft^3 (51.1 l) | 1.80 Ft^3 (51.1 l) | 1.80 Ft^3 (51.1 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | .08 Ft^3 (2.3 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .12 Ft^3 (3.3 l) | .15 Ft^3 (4.4 l) | .21 Ft^3 (5.9 l) | .27 Ft^3 (7.7 l) | .36 Ft^3 (10.3 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 120dB | 119dB | 118dB | 117dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 249 Watts | 186 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
