X412 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de graves (subwoofer)
Marque	XTANT
Modèle	X412
Diamètre	12 pouces (30 cm)
Impédance nominative	4 ohms
Puissance nominale (RMS)	400 watts
Volume d'enceinte scellé recommandé	0,90 à 1,90 pi³ (25,5 à 53,8 l)
Volume d'enceinte ventilé recommandé	1,77 à 2,79 pi³ (50,2 à 79,1 l)
Volume d'enceinte passe-bande recommandé (s=0,5)	1,50 à 2,19 pi³ (42,5 à 62,0 l)
Volume d'enceinte passe-bande recommandé (s=0,6)	1,95 à 2,82 pi³ (55,2 à 79,9 l)
Fréquence de coupure F3 (scellé)	33 à 39 Hz
Fréquence de coupure F3 (ventilé)	22 à 28 Hz
Fréquence d'accord (ventilé)	27 à 31 Hz
Réponse en fréquence (passe-bande, s=0,5)	34 - 88 Hz à 51 - 107 Hz
Niveau de pression acoustique maximal	112 à 121 dB (selon configuration)
Dimensions des évents (ventilé)	4 pouces de diamètre, longueur 13,75 à 19,5 pouces
Volume du haut-parleur	0,10 pi³ (2,8 l)
Utilisation recommandée	Enceinte scellée, ventilée ou passe-bande
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Éviter l'exposition à l'humidité. Ne pas dépasser la puissance nominale. Fixation sécurisée dans le véhicule.
Pièces détachées et réparabilité	Contactez le service après-vente XTANT ou un revendeur agréé.
Informations générales	Conçu pour une utilisation en car audio. Subwoofer série X.

FOIRE AUX QUESTIONS - X412 XTANT

Comment choisir le volume d'enceinte pour le X412 ?

Le volume d'enceinte dépend du type d'enceinte souhaité : scellé (0,90 à 1,90 pi³), ventilé (1,77 à 2,79 pi³) ou passe-bande (1,50 à 2,82 pi³). Consultez le tableau technique pour des réglages précis. Un volume plus grand favorise les basses fréquences, mais réduit la tenue en puissance.

Quelle est l'impédance du haut-parleur ?

L'impédance nominative du X412 est de 4 ohms. Vérifiez que votre amplificateur est compatible avec cette impédance.

Quelle puissance d'amplification recommandez-vous ?

Le subwoofer peut supporter jusqu'à 400 watts RMS en excursion limitée. Utilisez un amplificateur délivrant entre 200 et 400 watts RMS sous 4 ohms pour des performances optimales sans risque d'endommagement.

Peut-on utiliser ce subwoofer en enceinte ouverte (free air) ?

Non, le X412 est conçu pour être utilisé dans une enceinte fermée, ventilée ou passe-bande. Une utilisation en free air peut endommager le haut-parleur en raison d'une excursion excessive.

Quels sont les réglages du filtre passe-bas à utiliser ?

Réglez le filtre passe-bas de votre amplificateur entre 80 et 100 Hz pour une intégration optimale avec les haut-parleurs médium. Ajustez en fonction de l'enceinte et des préférences personnelles.

Comment brancher ce subwoofer en parallèle ou série ?

Le X412 a une seule bobine de 4 ohms. Pour un branchement en parallèle avec un autre subwoofer identique, l'impédance totale sera de 2 ohms ; en série, de 8 ohms. Assurez-vous que l'amplificateur supporte l'impédance résultante.

Quelle est la période de rodage nécessaire ?

Un rodage de 10 à 20 heures à faible volume est recommandé pour assouplir la suspension. Évitez les fortes excursions pendant cette période.

Comment nettoyer le subwoofer ?

Nettoyez la surface du cône et le joint avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager les matériaux.

Que faire en cas de distorsion ?

La distorsion peut provenir d'une puissance excessive, d'un volume d'enceinte inadapté ou d'un réglage de filtre incorrect. Vérifiez que l'amplificateur n'écrête pas, réduisez le volume et ajustez le filtre passe-bas au besoin.

Où trouver des pièces de rechange ?

Contactez le service après-vente XTANT ou un revendeur agréé. Les pièces telles que le cône, la suspension ou la bobine peuvent être remplacées par un professionnel.

MODE D'EMPLOI X412 XTANT

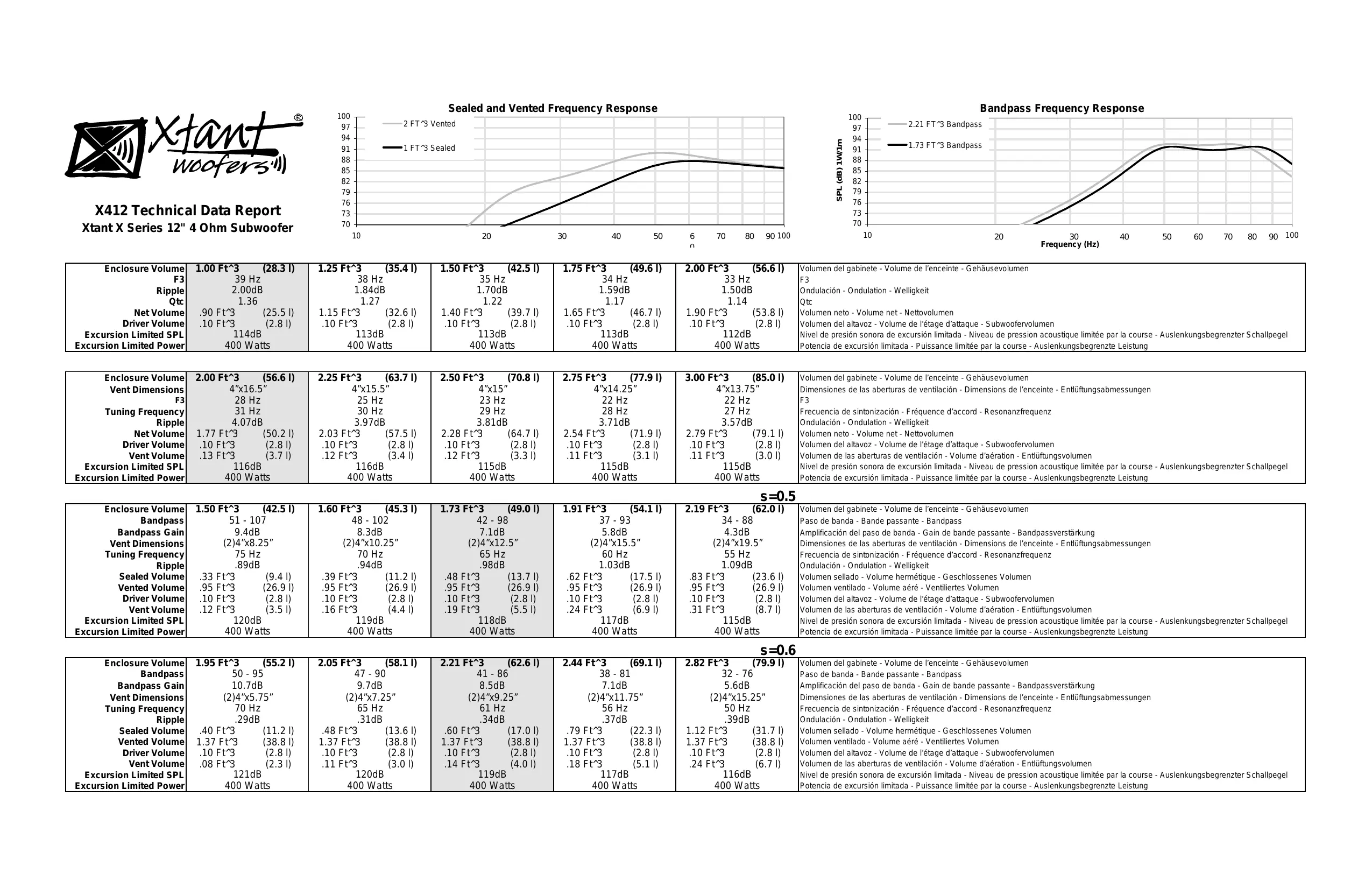

X412 Technical Data Report Xtant X Series 12" 4 Ohm Subwoofer

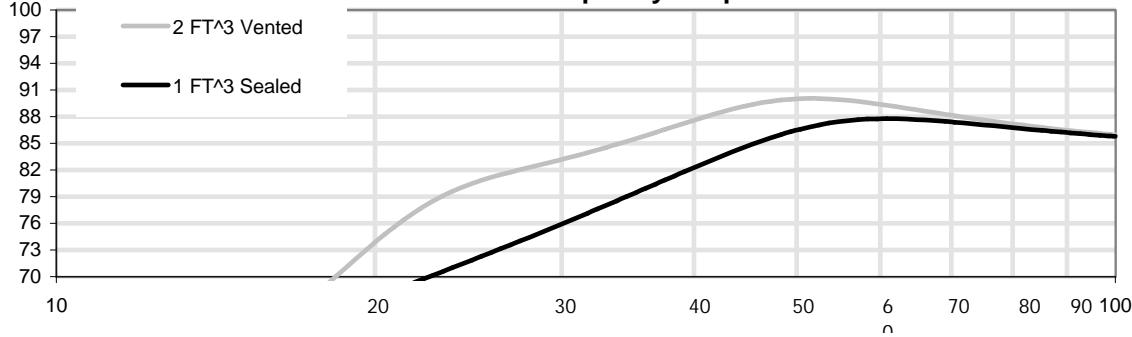

Sealed and Vented Frequency Response

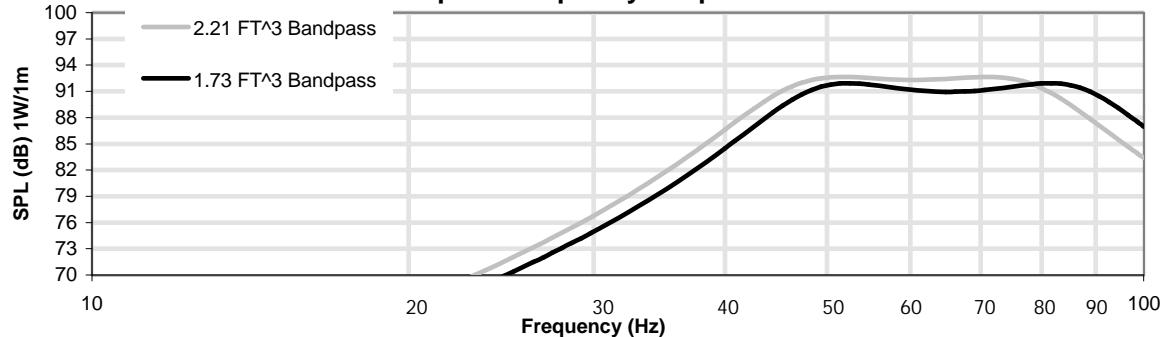

Bandpass Frequency Response

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	39 Hz	38 Hz	35 Hz	34 Hz	33 Hz	F3
Ripple	2.00dB	1.84dB	1.70dB	1.59dB	1.50dB	Ondulación - Ondulation - Welligkeit
Qtc	1.36	1.27	1.22	1.17	1.14	Qtc
Net Volume	.90 Ft^3 (25.5 l)	1.15 Ft^3 (32.6 l)	1.40 Ft^3 (39.7 l)	1.65 Ft^3 (46.7 l)	1.90 Ft^3 (53.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	114dB	113dB	113dB	113dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	2.75 Ft^3 (77.9 l)	3.00 Ft^3 (85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x16.5"	4"x15.5"	4"x15"	4"x14.25"	4"x13.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	28 Hz	25 Hz	23 Hz	22 Hz	22 Hz	F3
Tuning Frequency	31 Hz	30 Hz	29 Hz	28 Hz	27 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	4.07dB	3.97dB	3.81dB	3.71dB	3.57dB	Ondulación - Ondulation - Wavelength
Net Volume	1.77 Ft^3 (50.2 l)	2.03 Ft^3 (57.5 l)	2.28 Ft^3 (64.7 l)	2.54 Ft^3 (71.9 l)	2.79 Ft^3 (79.1 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.13 Ft^3 (3.7 l)	.12 Ft^3 (3.4 l)	.12 Ft^3 (3.3 l)	.11 Ft^3 (3.1 l)	.11 Ft^3 (3.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	116dB	115dB	115dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	1.50 Ft^3 (42.5 l)	1.60 Ft^3 (45.3 l)	1.73 Ft^3 (49.0 l)	1.91 Ft^3 (54.1 l)	2.19 Ft^3 (62.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 107	48 - 102	42 - 98	37 - 93	34 - 88	Paso de banda - Bande passante - Bandpass
Bandpass Gain	9.4dB	8.3dB	7.1dB	5.8dB	4.3dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x8.25"	(2)4"x10.25"	(2)4"x12.5"	(2)4"x15.5"	(2)4"x19.5"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	75 Hz	70 Hz	65 Hz	60 Hz	55 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.89dB	.94dB	.98dB	1.03dB	1.09dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.33 Ft^3 (9.4 l)	.39 Ft^3 (11.2 l)	.48 Ft^3 (13.7 l)	.62 Ft^3 (17.5 l)	.83 Ft^3 (23.6 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.95 Ft^3 (26.9 l)	.95 Ft^3 (26.9 l)	.95 Ft^3 (26.9 l)	.95 Ft^3 (26.9 l)	.95 Ft^3 (26.9 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.12 Ft^3 (3.5 l)	.16 Ft^3 (4.4 l)	.19 Ft^3 (5.5 l)	.24 Ft^3 (6.9 l)	.31 Ft^3 (8.7 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	120dB	119dB	118dB	117dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	1.95 Ft^3 (55.2 l)	2.05 Ft^3 (58.1 l)	2.21 Ft^3 (62.6 l)	2.44 Ft^3 (69.1 l)	2.82 Ft^3 (79.9 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	50 - 95	47 - 90	41 - 86	38 - 81	32 - 76	Paso de banda - Bande passante - Bandpass
Bandpass Gain	10.7dB	9.7dB	8.5dB	7.1dB	5.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x5.75"	(2)4"x7.25"	(2)4"x9.25"	(2)4"x11.75"	(2)4"x15.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlütkungsabmessungen
Tuning Frequency	70 Hz	65 Hz	61 Hz	56 Hz	50 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.29dB	.31dB	.34dB	.37dB	.39dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.40 Ft^3 (11.2 l)	.48 Ft^3 (13.6 l)	.60 Ft^3 (17.0 l)	.79 Ft^3 (22.3 l)	1.12 Ft^3 (31.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.37 Ft^3 (38.8 l)	1.37 Ft^3 (38.8 l)	1.37 Ft^3 (38.8 l)	1.37 Ft^3 (38.8 l)	1.37 Ft^3 (38.8 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.08 Ft^3 (2.3 l)	.11 Ft^3 (3.0 l)	.14 Ft^3 (4.0 l)	.18 Ft^3 (5.1 l)	.24 Ft^3 (6.7 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen
Excursion Limited SPL	121dB	120dB	119dB	117dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
