X212 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer 12 pouces (30 cm)
Impédance	2 ohms
Puissance admissible (limite d'excursion)	400 W RMS
Réponse en fréquence (enceinte close, 1 ft³)	38 Hz (F3) avec ondulation de 2,85 dB
Qtc (enceinte close, 1 ft³)	1,54
Volume d'enceinte close recommandé	0,90 à 1,90 ft³ (25,5 à 53,8 L)
Volume d'enceinte bass-reflex recommandé	2,00 à 3,00 ft³ (56,6 à 85,0 L)
F3 en bass-reflex (2 ft³)	30 Hz
SPL limite d'excursion (enceinte close, 1 ft³)	114 dB
SPL limite d'excursion (bass-reflex, 2 ft³)	116 dB
Dimensions approximatives (diamètre)	30 cm (12 pouces)
Poids approximatif	6 kg (13 lb)
Matériau du cône	Polypropylène ou papier traité (non spécifié)
Aimant	Ferrite (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou aux chocs. Respecter la puissance nominale.
Pièces détachées et réparabilité	Non applicable (haut-parleur scellé). En cas de dommage, remplacer l'ensemble.
Informations générales	Conçu pour une utilisation en caisson de graves dans un véhicule ou en home-cinéma. La réponse en fréquence dépend du volume de l'enceinte.

FOIRE AUX QUESTIONS - X212 XTANT

Quel type d'enceinte choisir pour le XTANT X212 ?

Le haut-parleur peut être utilisé en enceinte close ou bass-reflex. Pour un son précis, le clos est recommandé (volume de 0,9 à 1,9 ft³). Pour plus de rendement et de graves, optez pour un bass-reflex (2,0 à 3,0 ft³).

Quelle puissance d'amplification recommandez-vous ?

La puissance limite d'excursion est de 400 W RMS. Utilisez un ampli délivrant 200 à 400 W RMS sous 2 ohms pour de bonnes performances sans risque d'endommagement.

Quelle est la fréquence de coupure à -3 dB en enceinte close ?

Pour un volume de 1 ft³, la fréquence F3 est de 38 Hz. En augmentant le volume, F3 descend jusqu'à 33 Hz (2 ft³).

Puis-je utiliser ce subwoofer dans un caisson band-pass ?

Oui, les données indiquent des configurations band-pass avec des volumes d'enceinte de 1,82 à 3,34 ft³ et des gains allant jusqu'à 12,2 dB. Suivez les dimensions d'évent fournies.

Quelle est l'impédance du haut-parleur ?

L'impédance nominale est de 2 ohms, ce qui le rend adapté aux amplificateurs stables en 2 ohms.

Quelles sont les dimensions d'évent pour un caisson bass-reflex de 2 ft³ ?

Pour 2 ft³, l'évent est de 4 pouces de diamètre sur 16,5 pouces de longueur (4"x16.5").

Comment entretenir le haut-parleur ?

Nettoyez la membrane avec un chiffon doux et sec. Évitez l'humidité et les températures extrêmes. Vérifiez régulièrement les connexions.

Quel volume d'enceinte pour obtenir un F3 de 30 Hz ?

En bass-reflex, un volume net de 1,77 ft³ (50,2 L) avec un accord à 31 Hz donne un F3 de 30 Hz.

Le haut-parleur peut-il être utilisé en extérieur ?

Non, ce subwoofer n'est pas conçu pour une utilisation en extérieur. Il doit être installé dans un endroit sec et à l'abri des intempéries.

Quelle est la garantie du XTANT X212 ?

La garantie n'est pas spécifiée dans la notice. Contactez votre revendeur pour les conditions de garantie.

MODE D'EMPLOI X212 XTANT

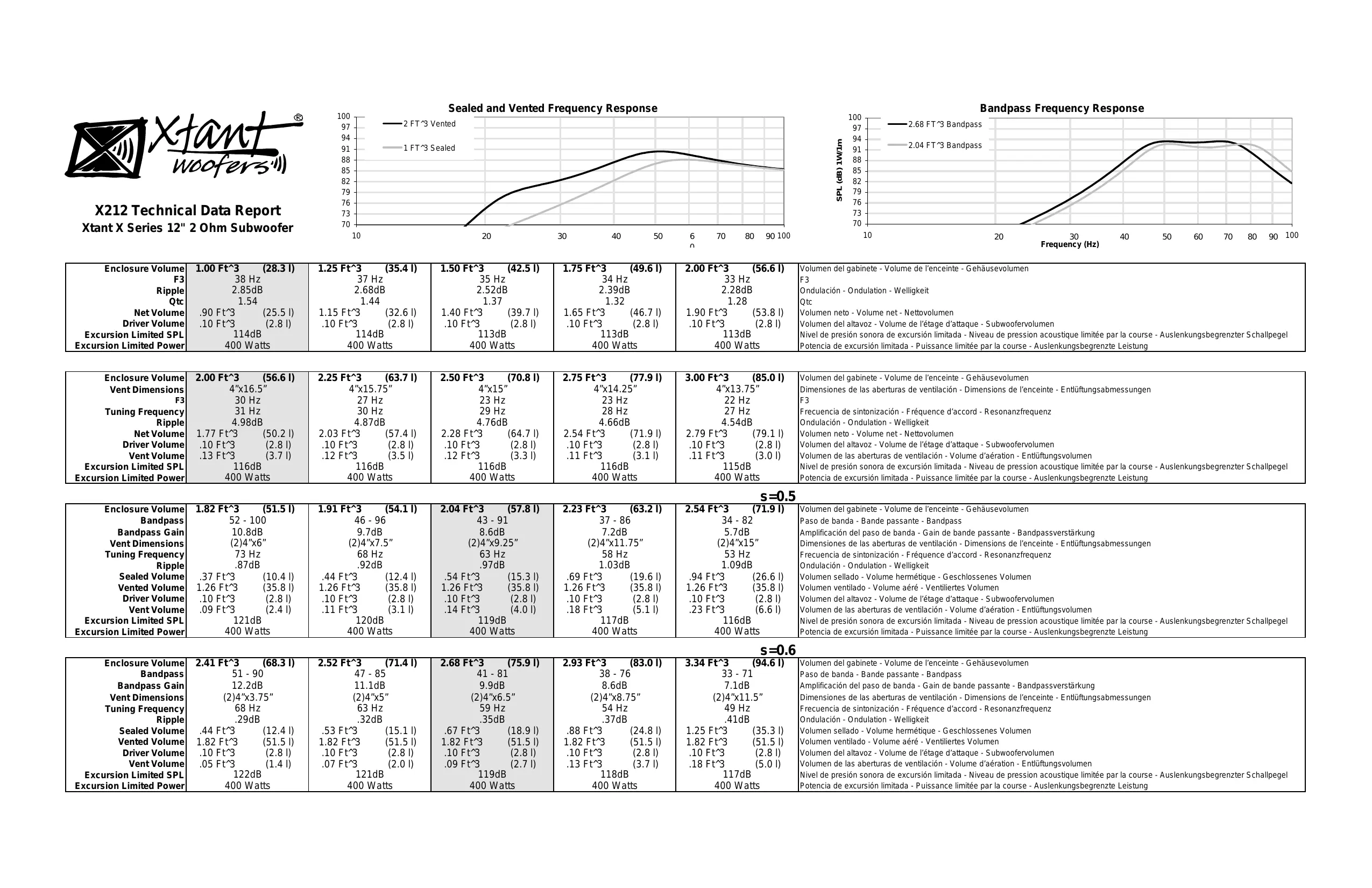

X212 Technical Data Report Xtant X Series 12" 2 Ohm Subwoofer

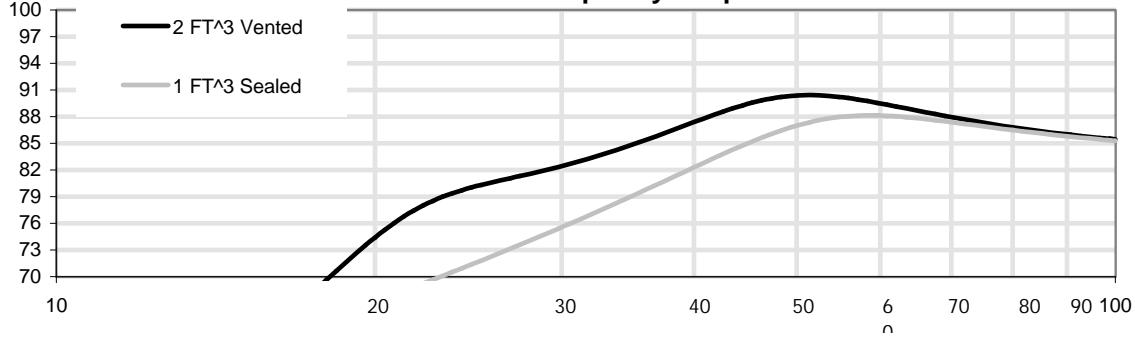

Sealed and Vented Frequency Response

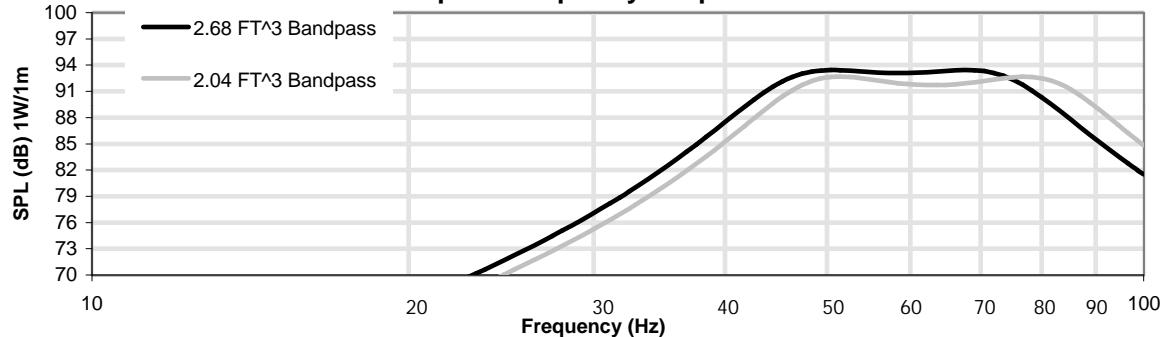

Bandpass Frequency Response

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	38 Hz	37 Hz	35 Hz	34 Hz	33 Hz	F3
Ripple	2.85dB	2.68dB	2.52dB	2.39dB	2.28dB	Ondulación - Ondulation - Welligkeit
Qtc	1.54	1.44	1.37	1.32	1.28	Qtc
Net Volume	.90 Ft^3 (25.5 l)	1.15 Ft^3 (32.6 l)	1.40 Ft^3 (39.7 l)	1.65 Ft^3 (46.7 l)	1.90 Ft^3 (53.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	114dB	114dB	113dB	113dB	113dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	2.75 Ft^3 (77.9 l)	3.00 Ft^3 (85.0 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x16.5"	4"x15.75"	4"x15"	4"x14.25"	4"x13.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	30 Hz	27 Hz	23 Hz	23 Hz	22 Hz	F3
Tuning Frequency	31 Hz	30 Hz	29 Hz	28 Hz	27 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	4.98dB	4.87dB	4.76dB	4.66dB	4.54dB	Ondulación - Ondulation - Wavelength
Net Volume	1.77 Ft^3 (50.2 l)	2.03 Ft^3 (57.4 l)	2.28 Ft^3 (64.7 l)	2.54 Ft^3 (71.9 l)	2.79 Ft^3 (79.1 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.13 Ft^3 (3.7 l)	.12 Ft^3 (3.5 l)	.12 Ft^3 (3.3 l)	.11 Ft^3 (3.1 l)	.11 Ft^3 (3.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	116dB	116dB	116dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	1.82 Ft^3 (51.5 l)	1.91 Ft^3 (54.1 l)	2.04 Ft^3 (57.8 l)	2.23 Ft^3 (63.2 l)	2.54 Ft^3 (71.9 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 100	46 - 96	43 - 91	37 - 86	34 - 82	Paso de banda - Bande passante - Bandpass
Bandpass Gain	10.8dB	9.7dB	8.6dB	7.2dB	5.7dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x6"	(2)4"x7.5"	(2)4"x9.25"	(2)4"x11.75"	(2)4"x15"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	73 Hz	68 Hz	63 Hz	58 Hz	53 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.87dB	.92dB	.97dB	1.03dB	1.09dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.37 Ft^3 (10.4 l)	.44 Ft^3 (12.4 l)	.54 Ft^3 (15.3 l)	.69 Ft^3 (19.6 l)	.94 Ft^3 (26.6 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.26 Ft^3 (35.8 l)	1.26 Ft^3 (35.8 l)	1.26 Ft^3 (35.8 l)	1.26 Ft^3 (35.8 l)	1.26 Ft^3 (35.8 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.09 Ft^3 (2.4 l)	.11 Ft^3 (3.1 l)	.14 Ft^3 (4.0 l)	.18 Ft^3 (5.1 l)	.23 Ft^3 (6.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	121dB	120dB	119dB	117dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	2.41 Ft^3 (68.3 l)	2.52 Ft^3 (71.4 l)	2.68 Ft^3 (75.9 l)	2.93 Ft^3 (83.0 l)	3.34 Ft^3 (94.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 90	47 - 85	41 - 81	38 - 76	33 - 71	Paso de banda - Bande passante - Bandpass
Bandpass Gain	12.2dB	11.1dB	9.9dB	8.6dB	7.1dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x3.75"	(2)4"x5"	(2)4"x6.5"	(2)4"x8.75"	(2)4"x11.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	68 Hz	63 Hz	59 Hz	54 Hz	49 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.29dB	.32dB	.35dB	.37dB	.41dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.44 Ft^3 (12.4 l)	.53 Ft^3 (15.1 l)	.67 Ft^3 (18.9 l)	.88 Ft^3 (24.8 l)	1.25 Ft^3 (35.3 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.82 Ft^3 (51.5 l)	1.82 Ft^3 (51.5 l)	1.82 Ft^3 (51.5 l)	1.82 Ft^3 (51.5 l)	1.82 Ft^3 (51.5 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	.10 Ft^3 (2.8 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft^3 (1.4 l)	.07 Ft^3 (2.0 l)	.09 Ft^3 (2.7 l)	.13 Ft^3 (3.7 l)	.18 Ft^3 (5.0 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	122dB	121dB	119dB	118dB	117dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
