X215 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur subwoofer pour voiture
Marque	XTANT
Modele	X215
Diametre du haut-parleur	15 pouces (38 cm)
Impedance	2 ohms
Puissance nominale continue	500 Watts RMS
Type d'enceinte recommandee	Clos (sealed) ouventilee (vented) ou passe-bande (bandpass)
Volume d'enceinte close typique	1.25 a 2.25 pieds cubes (35 a 64 litres)
Volume d'enceinte ventilee typique	2.0 a 4.0 pieds cubes (57 a 113 litres)
Volume d'enceinte passe-bande typique	2.57 a 4.80 pieds cubes (73 a 136 litres)
Frequence de coupure (F3) en close	40 a 51 Hz selon le volume
Frequence d'accord en ventilee	32 a 41 Hz selon le volume
Niveau de pression acoustique maximal (SPL)	Jusqu'a 124 dB (selon l'enceinte)
Volume de l'event (ventilee)	Diametre 4 pouces, longueur variable selon l'accord
Materiau du cone	Polypropylene ou papier traite (estimation)
Suspension	Caoutchouc (estimation)
Bobine mobile	Double couche 2 ohms (estimation)
Aimant	Ferrite (estimation)
Utilisation recommandee	Caisson de basses pour systeme audio automobile
Installation	A encastrer ou dans un caisson fabrique

FOIRE AUX QUESTIONS - X215 XTANT

Quel type d'enceinte choisir pour le XTANT X215 ?

Le X215 peut etre installe dans une enceinte close (sealed), ventilee (vented) ou passe-bande (bandpass). Le choix depend de vos preferences sonores : une enceinte close offre une reponse plus precise et lineaire, tandis qu'une ventilee augmente le rendement dans les basses frequences. Les volumes recommandes sont indiques dans les specs techniques.

Quelle puissance d'amplification est recommandee ?

Le haut-parleur supporte 500 Watts RMS. Il est conseille d'utiliser un ampli delivrant entre 400 et 600 Watts RMS sous 2 ohms pour exploiter pleinement ses capacites sans risque de saturation.

Quel volume d'enceinte close utiliser ?

Les volumes clos recommandes vont de 1.25 a 2.25 pieds cubes (35 a 64 litres). Plus le volume est grand, plus la frequence de coupure (F3) est basse (40 Hz pour 2.25 ft3 contre 51 Hz pour 1.25 ft3).

Quelles sont les dimensions de l'event pour une enceinte ventilee ?

L'event doit avoir un diametre de 4 pouces (10 cm). La longueur varie de 6 a 8.5 pouces (15 a 22 cm) selon le volume de l'enceinte et la frequence d'accord souhaitee. Les valeurs precises sont dans le tableau technique.

Puis-je utiliser ce subwoofer dans un caisson pre-fabrique ?

Oui, a condition que le volume interne du caisson corresponde aux recommandations (close, ventile ou bandpass). Verifiez aussi que le diametre de decoupe et la profondeur de montage sont adaptes (15 pouces).

Comment regler la frequence de coupure du filtre passe-bas ?

Utilisez le filtre passe-bas de l'amplificateur. Une frequence de coupure entre 60 et 80 Hz est un bon point de depart. Ajustez en fonction de vos goûts et de l'integration avec les autres haut-parleurs.

Quel est le rendement maximal (SPL) de ce haut-parleur ?

Le niveau de pression acoustique maximal depend de l'enceinte. En configuration ventilee, il peut atteindre 122 dB (pour 2 ft3) et en passe-bande jusqu'a 124 dB (pour 2.57 ft3). Avec une enceinte close, le SPL est plus faible (119 dB).

Y a-t-il des precautions d'installation particulieres ?

Assurez-vous que le haut-parleur est fixe solidement dans son caisson pour eviter les vibrations parasites. Respectez la polarite (+/-) et ne depassez pas la puissance nominale. Eventuellement, utilisez un filtre subsonique pour proteger le haut-parleur des frequences trop basses.

Ce subwoofer peut-il etre utilise dans une enceinte passe-bande ?

Oui, le X215 est concu pour fonctionner en passe-bande. Le manuel fournit des plans pour differents volumes (2.57 a 4.80 ft3) avec des frequences d'accord et des dimensions d'event specifiques. Le gain en bande passante peut atteindre 9.2 dB.

Comment nettoyer et entretenir le haut-parleur ?

Nettoyez la surface du cone avec un chiffon doux et sec. Evitez les produits chimiques. Verifiez regulierement les connexions et l'etat de la suspension. Si la bobine est endommagee, le haut-parleur doit etre recone ou remplace.

MODE D'EMPLOI X215 XTANT

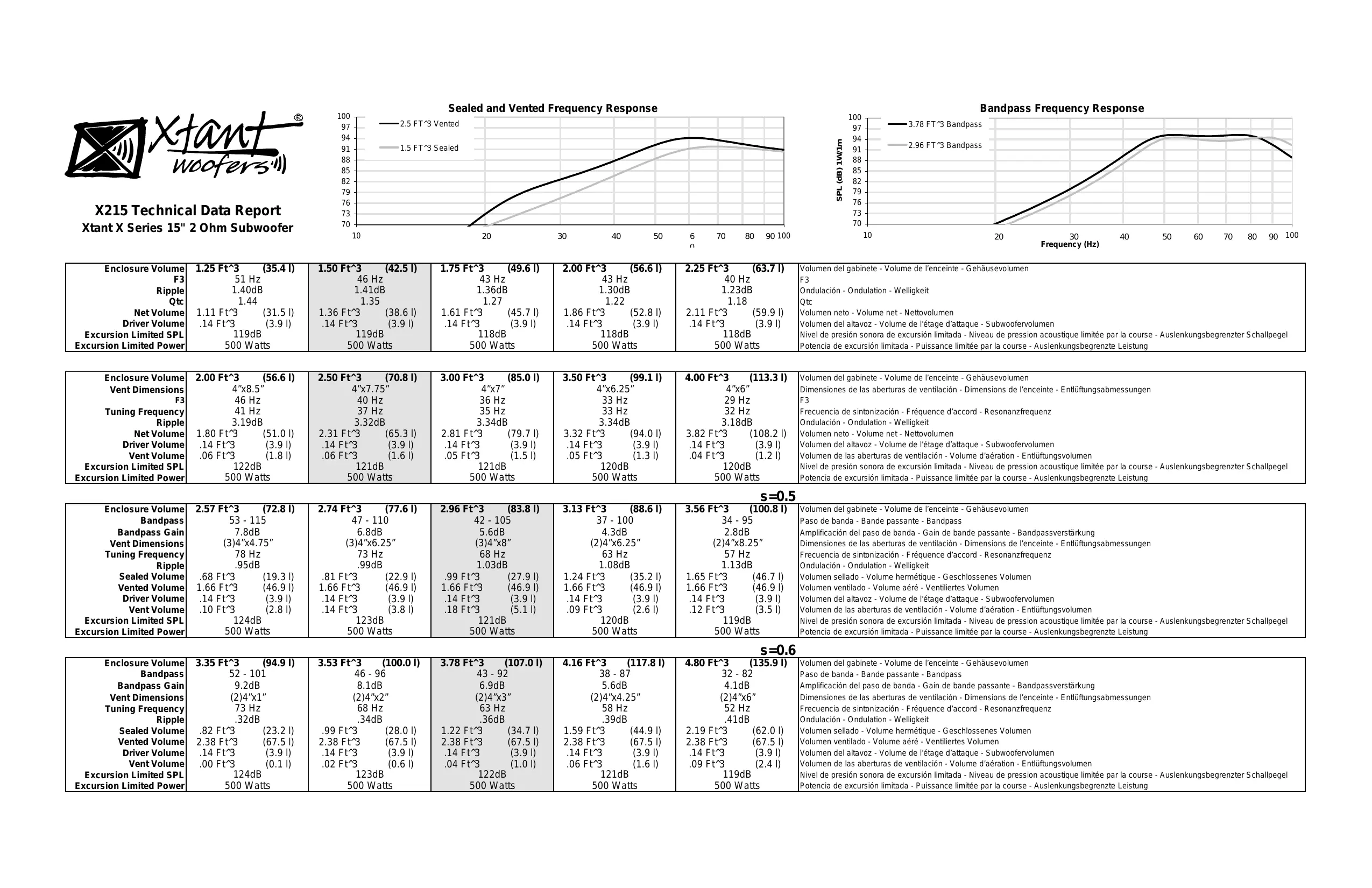

X215 Technical Data Report Xtant X Series 15" 2 Ohm Subwoofer

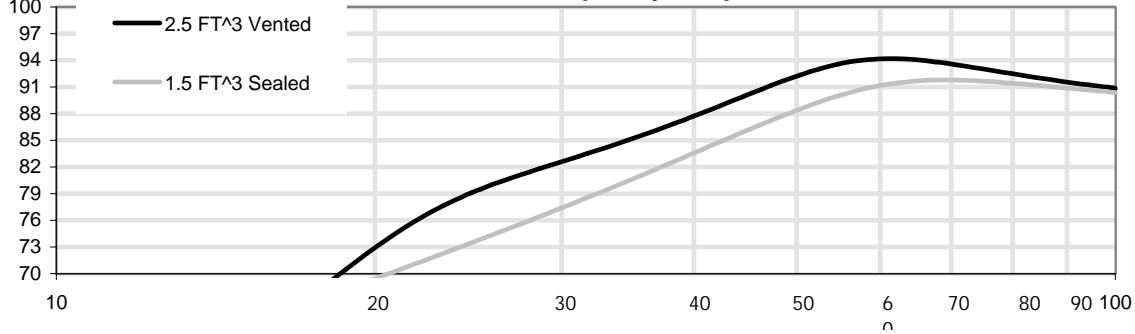

Sealed and Vented Frequency Response

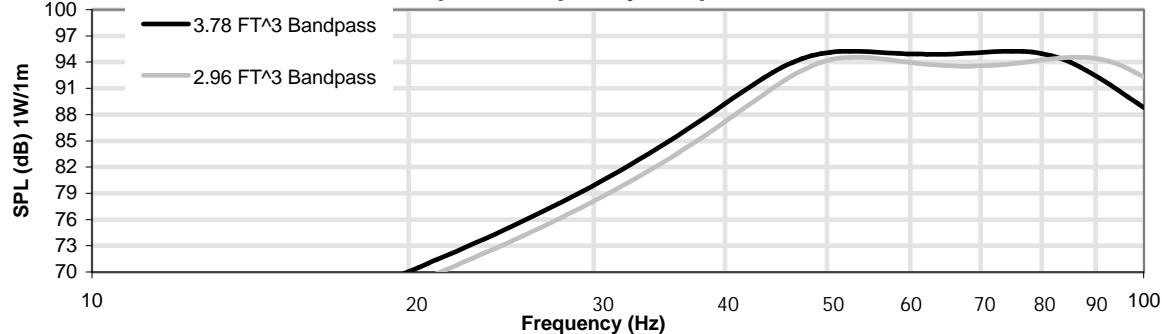

Bandpass Frequency Response

Enclosure Volume	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	51 Hz	46 Hz	43 Hz	43 Hz	40 Hz	F3
Ripple	1.40dB	1.41dB	1.36dB	1.30dB	1.23dB	Ondulación - Ondulation - Welligkeit
Qtc	1.44	1.35	1.27	1.22	1.18	Qtc
Net Volume	1.11 Ft^3 (31.5 l)	1.36 Ft^3 (38.6 l)	1.61 Ft^3 (45.7 l)	1.86 Ft^3 (52.8 l)	2.11 Ft^3 (59.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	119dB	119dB	118dB	118dB	118dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.50 Ft^3 (70.8 l)	3.00 Ft^3 (85.0 l)	3.50 Ft^3 (99.1 l)	4.00 Ft^3 (113.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4''x8.5"	4''x7.75"	4''x7"	4''x6.25"	4''x6"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	46 Hz	40 Hz	36 Hz	33 Hz	29 Hz	F3
Tuning Frequency	41 Hz	37 Hz	35 Hz	33 Hz	32 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	3.19dB	3.32dB	3.34dB	3.34dB	3.18dB	Ondulación - Ondulation - Wavelength
Net Volume	1.80 Ft^3 (51.0 l)	2.31 Ft^3 (65.3 l)	2.81 Ft^3 (79.7 l)	3.32 Ft^3 (94.0 l)	3.82 Ft^3 (108.2 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.06 Ft^3 (1.8 l)	.06 Ft^3 (1.6 l)	.05 Ft^3 (1.5 l)	.05 Ft^3 (1.3 l)	.04 Ft^3 (1.2 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	122dB	121dB	121dB	120dB	120dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	2.57 Ft^3 (72.8 l)	2.74 Ft^3 (77.6 l)	2.96 Ft^3 (83.8 l)	3.13 Ft^3 (88.6 l)	3.56 Ft^3 (100.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 115	47 - 110	42 - 105	37 - 100	34 - 95	Paso de banda - Bande passante - Bandpass
Bandpass Gain	7.8dB	6.8dB	5.6dB	4.3dB	2.8dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(3)4"x4.75"	(3)4"x6.25"	(3)4"x6.25"	(2)4"x6.25"	(2)4"x8.25"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	78 Hz	73 Hz	68 Hz	63 Hz	57 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.95dB	.99dB	1.03dB	1.08dB	1.13dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.68 Ft^3 (19.3 l)	.81 Ft^3 (22.9 l)	.99 Ft^3 (27.9 l)	1.24 Ft^3 (35.2 l)	1.65 Ft^3 (46.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.66 Ft^3 (46.9 l)	1.66 Ft^3 (46.9 l)	1.66 Ft^3 (46.9 l)	1.66 Ft^3 (46.9 l)	1.66 Ft^3 (46.9 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwoofervolumen
Vent Volume	.10 Ft^3 (2.8 l)	.14 Ft^3 (3.8 l)	.18 Ft^3 (5.1 l)	.09 Ft^3 (2.6 l)	.12 Ft^3 (3.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	124dB	123dB	121dB	120dB	119dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	3.35 Ft^3 (94.9 l)	3.53 Ft^3 (100.0 l)	3.78 Ft^3 (107.0 l)	4.16 Ft^3 (117.8 l)	4.80 Ft^3 (135.9 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 101	46 - 96	43 - 92	38 - 87	32 - 82	Paso de banda - Bande passante - Bandpass
Bandpass Gain	9.2dB	8.1dB	6.9dB	5.6dB	4.1dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x1"	(2)4"x2"	(2)4"x3"	(2)4"x4.25"	(2)4"x6"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	73 Hz	68 Hz	63 Hz	58 Hz	52 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.32dB	.34dB	.36dB	.39dB	.41dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.82 Ft^3 (23.2 l)	.99 Ft^3 (28.0 l)	1.22 Ft^3 (34.7 l)	1.59 Ft^3 (44.9 l)	2.19 Ft^3 (62.0 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	2.38 Ft^3 (67.5 l)	2.38 Ft^3 (67.5 l)	2.38 Ft^3 (67.5 l)	2.38 Ft^3 (67.5 l)	2.38 Ft^3 (67.5 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.00 Ft^3 (0.1 l)	.02 Ft^3 (0.6 l)	.04 Ft^3 (1.0 l)	.06 Ft^3 (1.6 l)	.09 Ft^3 (2.4 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	124dB	123dB	122dB	121dB	119dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
