X2.1244 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur d'extrêmes graves (subwoofer)
Taille	30 cm (12 pouces)
Impédance	Double bobine de 4 Ω (DVC 4+4 Ω)
Puissance admissible RMS	400 W
Puissance crête	800 W
Sensibilité	87 dB (1W/1m)
Réponse en fréquence	20 Hz - 200 Hz
Profondeur de montage	15 cm (6 pouces)
Diamètre de découpe	28 cm (11 pouces)
Matériau de la membrane	Polypropylène
Type d'aimant	Ferrite
Diamètre de la bobine mobile	5 cm (2 pouces)
Configurations de câblage	Série, parallèle, série-parallèle
Volume de caisson recommandé (clos)	42 L (1,5 pi³)
Volume de caisson recommandé (bass-reflex)	70 L (2,5 pi³)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité, respecter la puissance nominale
Réparabilité	Bobine mobile remplaçable par un professionnel
Accessoires inclus	Joint d'étanchéité, vis de montage, manuel d'utilisation
Garantie	1 an

FOIRE AUX QUESTIONS - X2.1244 XTANT

Comment câbler le haut-parleur XTANT X2.1244 ?

Le X2.1244 possède deux bobines de 4 Ω. Vous pouvez les câbler en série pour obtenir 8 Ω, en parallèle pour 2 Ω, ou chaque bobine sur un canal d'ampli séparé. Consultez le manuel pour les schémas détaillés.

Quel volume de caisson est recommandé pour ce subwoofer ?

Pour une enceinte close, un volume net de 42 litres (1,5 pi³) est conseillé. Pour une enceinte bass-reflex, utilisez 70 litres (2,5 pi³) avec un évent de 10 cm de diamètre et 35 cm de long.

Quelle puissance d'amplificateur dois-je utiliser ?

Un ampli délivrant entre 300 et 500 W RMS sous l'impédance de câblage choisie est idéal. Ne dépassez pas 800 W crête pour éviter d'endommager le haut-parleur.

Comment effectuer le rodage du haut-parleur ?

Jouez de la musique à faible volume (environ 30% de la puissance) pendant les 20 premières heures. Augmentez progressivement le volume pour assouplir la suspension sans l'endommager.

Puis-je utiliser ce haut-parleur en stéréo avec un seul ampli ?

Oui, mais attention à l'impédance totale. En câblant les deux bobines en série (8 Ω), vous pouvez brancher deux subwoofers en parallèle pour obtenir 4 Ω sur l'ampli.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions des câbles, l'impédance mesurée avec un multimètre, et assurez-vous que l'amplificateur est allumé et reçoit un signal. Si le problème persiste, testez le haut-parleur sur une autre source.

Comment nettoyer correctement le haut-parleur ?

Utilisez un chiffon sec et doux pour dépoussiérer la membrane. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les matériaux.

Quelle est la durée de garantie du XTANT X2.1244 ?

La garantie fabricant est de 1 an à compter de la date d'achat, couvrant les défauts de matériau et de fabrication. Conservez votre ticket de caisse.

Ce haut-parleur est-il adapté à une utilisation en extérieur ou en milieu humide ?

Non, il n'est pas conçu pour une utilisation en extérieur ou dans des environnements humides. L'exposition à l'humidité peut endommager la bobine mobile et la membrane.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Contactez le service client XTANT via leur site web ou un revendeur agréé. Les pièces comme la bobine mobile ou la membrane sont disponibles sur commande.

MODE D'EMPLOI X2.1244 XTANT

La Lista de partes, Liste de parties, Ersatzteilliste

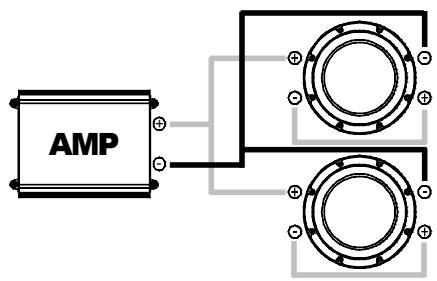

With coils and speakers wired in parallel (Con rollos y oradores alambro en la paralela, Avec les bobines et les haut-parleurs a télégraphie dans l'analyse, Mit Windungen und Sprecher haben parallel verdrahet)

Deux double 4Ω haut-parleur représentera un ΠΩ chargement.

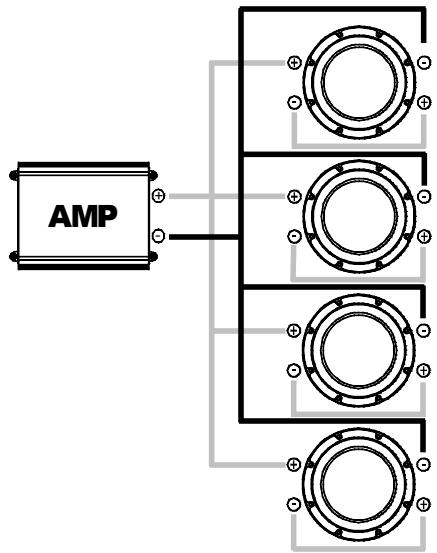

With coils wired in series and speakers wired in parallel (Con rollos alambró en la série y oradores alambró en la paralela, Avec les bobines télégraphiées dans le feuilleton et les haut-parleurs a télégraphie dans l'analogue, Mit Windungen, die in Serie verdrahtet werden, und Sprecher haben parallel verdrahtet).

Quatre double 4Ω haut-parleur représentera un 2Ω chargent.

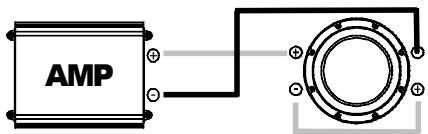

With coils wired in series (Con rollos alambro en la série, Avec les bobines télégraphiées dans le feuilleton, Mit Windungen, die in Serie verdrahtet werden):

A dual 4 speaker will represent a 8 load. Un double 4 haut-parleur représentera un 8 charge.

With coils wired in series and speakers wired in parallel (Con rollos alambro en la série y oradores alambro et).

With coils wired in series and speakers wired in parallel (Con rollos alambró en la série y oradores alambró :
