X410 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Marque	XTANT
Modèle	X410
Type de produit	Subwoofer 10" (25 cm) pour audio automobile
Impédance nominale	4 ohms
Diamètre	10 pouces (254 mm)
Puissance admissible continue	400 W
Déplacement du haut-parleur	0,08 pi³ (2,2 L)
Volume scellé net recommandé	0,42 à 0,92 pi³ (12,0 à 26,1 L)
Volume bass-reflex net recommandé	0,84 à 1,86 pi³ (23,8 à 52,7 L)
Fréquence d'accord bass-reflex	26 à 34 Hz
Fréquence de coupure F3 (scellé)	37 à 44 Hz
Fréquence de coupure F3 (bass-reflex)	22 à 33 Hz
Qtc (scellé)	0,90 à 1,11
Ondulation (scellé)	0,31 à 0,71 dB
Ondulation (bass-reflex)	1,57 à 2,56 dB
Niveau de pression sonore max (scellé)	110 à 111 dB
Niveau de pression sonore max (bass-reflex)	111 à 113 dB
Niveau de pression sonore max (passe-bande)	112 à 117 dB
Types d'enceinte compatibles	Scellée, Bass-reflex, Passe-bande
Application	Audio automobile (car audio)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas dépasser 400 W, respecter l'impédance de 4 ohms

FOIRE AUX QUESTIONS - X410 XTANT

Comment connecter le subwoofer X410 ?

Connectez le subwoofer à un amplificateur compatible avec une impédance de 4 ohms. Utilisez des câbles de qualité et respectez les polarités (+/-). Consultez le manuel de l'amplificateur pour le réglage du crossover.

Quelle est l'impédance de ce haut-parleur ?

L'impédance nominale du X410 est de 4 ohms. Assurez-vous que votre amplificateur peut supporter cette charge.

Quelle puissance d'amplificateur est recommandée ?

La puissance admissible continue est de 400 W. Un amplificateur délivrant entre 200 et 400 W RMS sous 4 ohms est idéal pour exploiter le subwoofer sans risque.

Puis-je utiliser ce subwoofer dans une enceinte scellée ?

Oui, le X410 est conçu pour les enceintes scellées. Le volume net recommandé se situe entre 0,42 et 0,92 pi³ (12,0 à 26,1 L). Les performances varient selon le volume choisi.

Quelles sont les dimensions de l'enceinte recommandée pour une utilisation bass-reflex ?

Pour une enceinte bass-reflex, le volume net recommandé est de 0,84 à 1,86 pi³ (23,8 à 52,7 L). La fréquence d'accord se situe entre 26 et 34 Hz. Consultez le tableau de la notice pour les dimensions d'évent.

Comment nettoyer le subwoofer ?

Nettoyez la surface avec un chiffon sec et doux. Évitez les produits chimiques et l'humidité qui pourraient endommager la membrane ou les composants.

Puis-je utiliser ce subwoofer en extérieur ?

Ce subwoofer est conçu pour une utilisation en intérieur (audio automobile). Il n'est pas conçu pour résister à l'humidité ou aux températures extrêmes. Évitez toute exposition à l'eau.

Quels types de caissons sont compatibles ?

Le X410 est compatible avec trois types d'enceintes : scellée, bass-reflex et passe-bande. Chaque type offre des compromis différents entre profondeur des graves et rendement.

Quelle est la fréquence de coupure recommandée ?

La fréquence de coupure (F3) dépend du type d'enceinte : de 37 à 44 Hz pour une enceinte scellée, et de 22 à 33 Hz pour une enceinte bass-reflex. Réglez le crossover de l'amplificateur en conséquence.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, le XTANT X410 est spécialement conçu pour l'audio automobile. Il offre des performances élevées dans un format compact, idéal pour une installation dans un véhicule.

MODE D'EMPLOI X410 XTANT

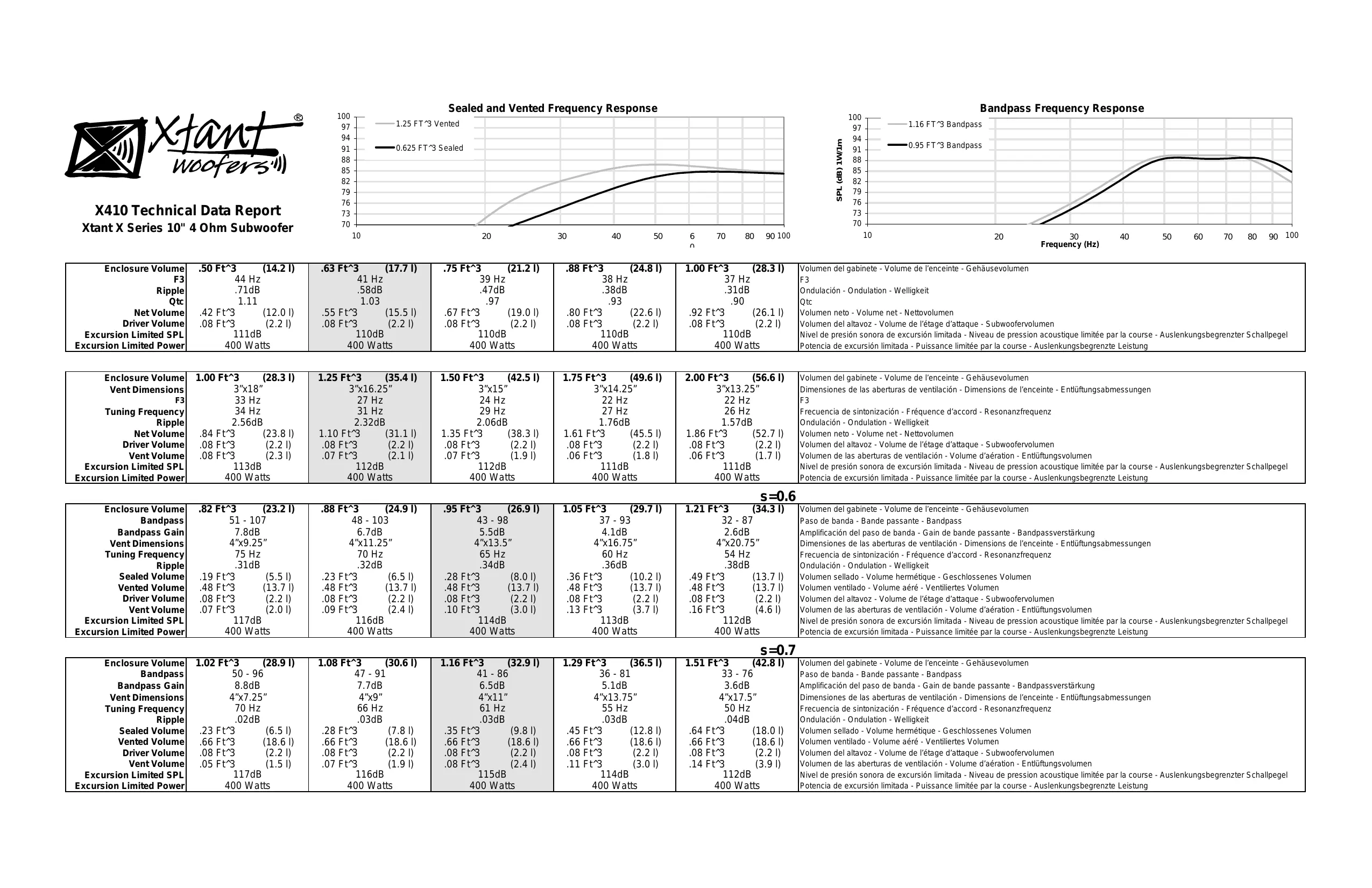

X410 Technical Data Report Xtant X Series 10" 4 Ohm Subwoofer

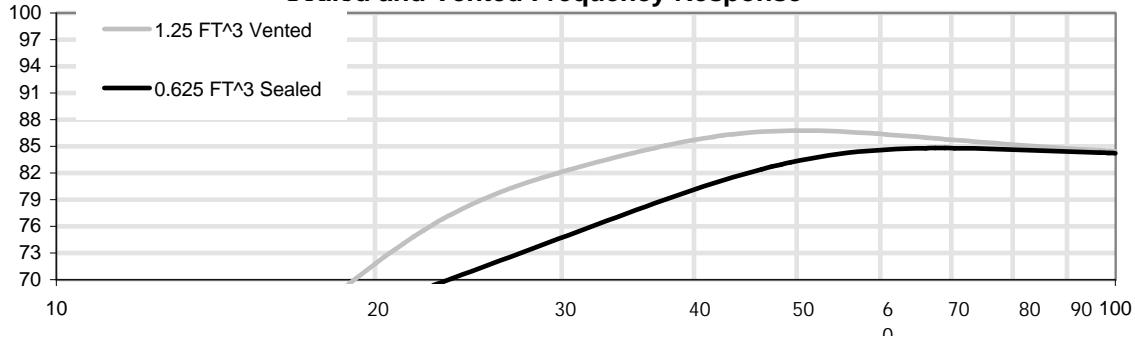

Sealed and Vented Frequency Response

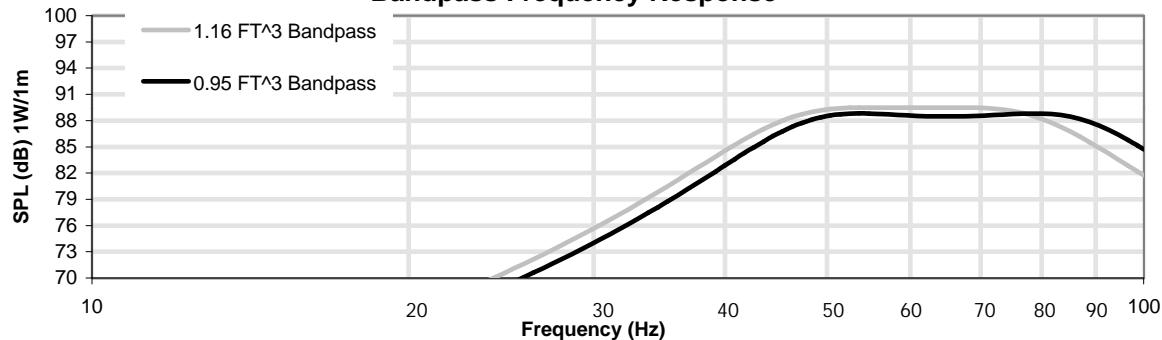

Bandpass Frequency Response

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	44 Hz	41 Hz	39 Hz	38 Hz	37 Hz	F3
Ripple	.71dB	.58dB	.47dB	.38dB	.31dB	Ondulación - Ondulation - Welligkeit
Qtc	1.11	1.03	.97	.93	.90	Qtc
Net Volume	.42 Ft^3 (12.0 l)	.55 Ft^3 (15.5 l)	.67 Ft^3 (19.0 l)	.80 Ft^3 (22.6 l)	.92 Ft^3 (26.1 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	111dB	110dB	110dB	110dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	3''x18"	3''x16.25"	3''x15"	3''x14.25"	3''x13.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	33 Hz	27 Hz	24 Hz	22 Hz	22 Hz	F3
Tuning Frequency	34 Hz	31 Hz	29 Hz	27 Hz	26 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.56dB	2.32dB	2.06dB	1.76dB	1.57dB	Ondulación - Ondulation - Wavelength
Net Volume	.84 Ft^3 (23.8 l)	1.10 Ft^3 (31.1 l)	1.35 Ft^3 (38.3 l)	1.61 Ft^3 (45.5 l)	1.86 Ft^3 (52.7 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.08 Ft^3 (2.3 l)	.07 Ft^3 (2.1 l)	.07 Ft^3 (1.9 l)	.06 Ft^3 (1.8 l)	.06 Ft^3 (1.7 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	113dB	112dB	112dB	111dB	111dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	.82 Ft^3 (23.2 l)	.88 Ft^3 (24.9 l)	.95 Ft^3 (26.9 l)	1.05 Ft^3 (29.7 l)	1.21 Ft^3 (34.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 107	48 - 103	43 - 98	37 - 93	32 - 87	Paso de banda - Bande passante - Bandpass
Bandpass Gain	7.8dB	6.7dB	5.5dB	4.1dB	2.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x9.25"	4"x11.25"	4"x13.5"	4"x16.75"	4"x20.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	75 Hz	70 Hz	65 Hz	60 Hz	54 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.31dB	.32dB	.34dB	.36dB	.38dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.19 Ft^3 (5.5 l)	.23 Ft^3 (6.5 l)	.28 Ft^3 (8.0 l)	.36 Ft^3 (10.2 l)	.49 Ft^3 (13.7 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.48 Ft^3 (13.7 l)	.48 Ft^3 (13.7 l)	.48 Ft^3 (13.7 l)	.48 Ft^3 (13.7 l)	.48 Ft^3 (13.7 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.07 Ft^3 (2.0 l)	.09 Ft^3 (2.4 l)	.10 Ft^3 (3.0 l)	.13 Ft^3 (3.7 l)	.16 Ft^3 (4.6 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	114dB	113dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.7

Enclosure Volume	1.02 Ft^3 (28.9 l)	1.08 Ft^3 (30.6 l)	1.16 Ft^3 (32.9 l)	1.29 Ft^3 (36.5 l)	1.51 Ft^3 (42.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	50 - 96	47 - 91	41 - 86	36 - 81	33 - 76	Paso de banda - Bande passante - Bandpass
Bandpass Gain	8.8dB	7.7dB	6.5dB	5.1dB	3.6dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x7.25"	4"x9"	4"x11"	4"x13.75"	4"x17.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	70 Hz	66 Hz	61 Hz	55 Hz	50 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.02dB	.03dB	.03dB	.03dB	.04dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.23 Ft^3 (6.5 l)	.28 Ft^3 (7.8 l)	.35 Ft^3 (9.8 l)	.45 Ft^3 (12.8 l)	.64 Ft^3 (18.0 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.66 Ft^3 (18.6 l)	.66 Ft^3 (18.6 l)	.66 Ft^3 (18.6 l)	.66 Ft^3 (18.6 l)	.66 Ft^3 (18.6 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	.08 Ft^3 (2.2 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft^3 (1.5 l)	.07 Ft^3 (1.9 l)	.08 Ft^3 (2.4 l)	.11 Ft^3 (3.0 l)	.14 Ft^3 (3.9 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	117dB	116dB	115dB	114dB	112dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	400 Watts	400 Watts	400 Watts	400 Watts	400 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
