A1040 - Subwoofer XTANT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A1040 XTANT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Subwoofer |
| Marque | XTANT |
| Modèle | A1040 |
| Impédance | 4 ohms |
| Puissance RMS | 250 watts |
| Puissance maximale | 500 watts |
| Réponse en fréquence | 31 - 150 Hz |
| Sensibilité (1W/1m) | 85.5 dB |
| Diamètre total | 10 5/16 pouces (261.9 mm) |
| Diamètre de montage | 9 1/16 pouces (230.2 mm) |
| Profondeur de montage | 5 1/8 pouces (130.2 mm) |
| Profondeur totale | 5 1/2 pouces (139.7 mm) |
| Poids de l'aimant | 33 oz (936 g) |
| Matériau du cône | Polypropylène chargé de mica |
| Matériau de la suspension | NBR (caoutchouc nitrile) d'une seule pièce |
| Bobine mobile | Diamètre 2 pouces (50.8 mm) |
| Excursion linéaire (unidirectionnelle) | 9.4 mm |
| Type d'enceinte recommandée | Clot, Bass-reflex ou Passe-bande |
| Volume d'enceinte clos optimal | 0.75 pi³ (21.2 L) |
| Volume d'enceinte bass-reflex optimal | 1.5 pi³ (42.5 L) avec évent 3x11 pouces |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. |
| Pièces détachées et réparabilité | Contactez un revendeur agréé XTANT pour les pièces de rechange. |
FOIRE AUX QUESTIONS - A1040 XTANT
Quelle est l'impédance du subwoofer XTANT A1040 ?
L'impédance nominale est de 4 ohms.
Quelle puissance puis-je envoyer à ce subwoofer ?
La puissance RMS recommandée est de 250 watts, avec une puissance maximale de 500 watts.
Quel type d'enceinte utiliser pour ce subwoofer ?
Il peut être installé dans une enceinte close, bass-reflex ou passe-bande. Consultez la notice pour les volumes recommandés.
Quel est le diamètre de montage du A1040 ?
Le diamètre de montage est de 9 1/16 pouces (230.2 mm).
Quelle est la profondeur de montage nécessaire ?
La profondeur de montage est de 5 1/8 pouces (130.2 mm).
Comment entretenir le subwoofer ?
Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité.
Ce subwoofer est-il adapté à une utilisation en extérieur ?
Non, il est conçu pour une utilisation en intérieur dans un véhicule ou une enceinte.
Quelle est la réponse en fréquence du A1040 ?
La réponse en fréquence est de 31 à 150 Hz.
Puis-je utiliser ce subwoofer sans amplificateur ?
Non, un subwoofer passif nécessite un amplificateur externe adapté (250 W RMS sous 4 ohms).
Où trouver des pièces de rechange ?
Contactez un revendeur agréé XTANT ou le service après-vente.
Questions des utilisateurs sur A1040 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice A1040 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1040 de la marque XTANT.
MODE D'EMPLOI A1040 XTANT
xtant
A1040 Technical Data Report - Xtant A Series 10" 4 Ohm Subwoofer
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipopileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustra faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkappe
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension
Specifications
| Free Air Resonance | Fs | 31.7 | Resonancia de atmósfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 1.27 Ft^3 | (36.0 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .59 | Q total - Q totale - Gesamtgute | |
| Electrical Q | Qes | .65 | Q electrónica - Q électrique - Elektrische Güte | |
| Mechanical Q | Qms | 6.07 | Q mecanica - Q mecanique - Mechanische Güte | |
| DC Resistance | Re | 3.00 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .370" | (9.4 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 8.513" | (.2162 m) | Diámetro efectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 500 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 85.5 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.17% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 31-150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 1.6 mH | Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktività | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .961" | (24.4 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diámetro del Bobina movable - Diametre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 33 oz | (936 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 11.05 Tm | Fuerza motriz - Force du moteur - Schwungkraft | |
| Compliance | Cms | .190 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 132.7 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 128.7 g | Masa en movimiento del altovoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwoofoers | |
| Suspension Losses | Rms | 4.36 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 56.9 in^2 | (.0367m^2) | la rea superficial effectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 9 1/16" | (230.2 mm) | Diámetro de montaje - Diametre de montage - Einbaudurchmesser | |
| Overall Diameter | 10 5/16" | (261.9 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 5 1/8" | (130.2 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 5 1/2" | (139.7 mm) | Profundidad total - Profondeur globale - Gesamttiefe | |
| Speaker Displacement (Inside Box) | 140in^2 | (2.3 l) | Desplazimiento del altovoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 105in^2 | (1.7 l) | Desplazimiento del altovoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
A1040 Technical Data Report
Xtant A Series 10" 4 Ohm Subwoofer

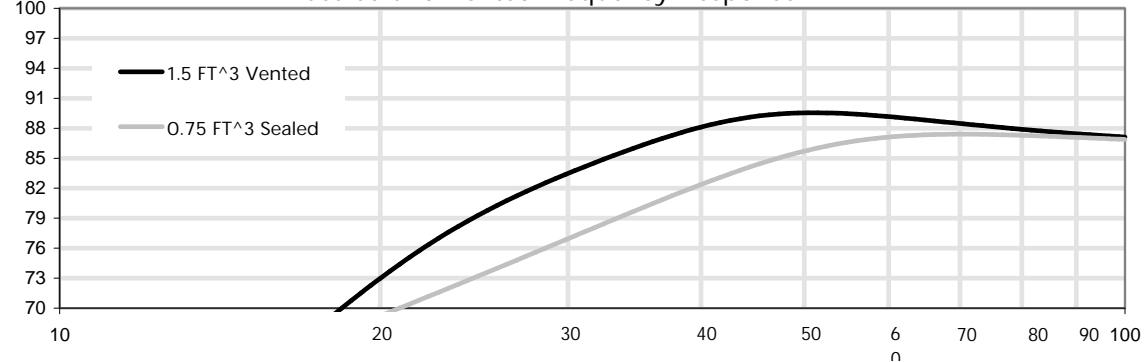

Sealed and Vented Frequency Response

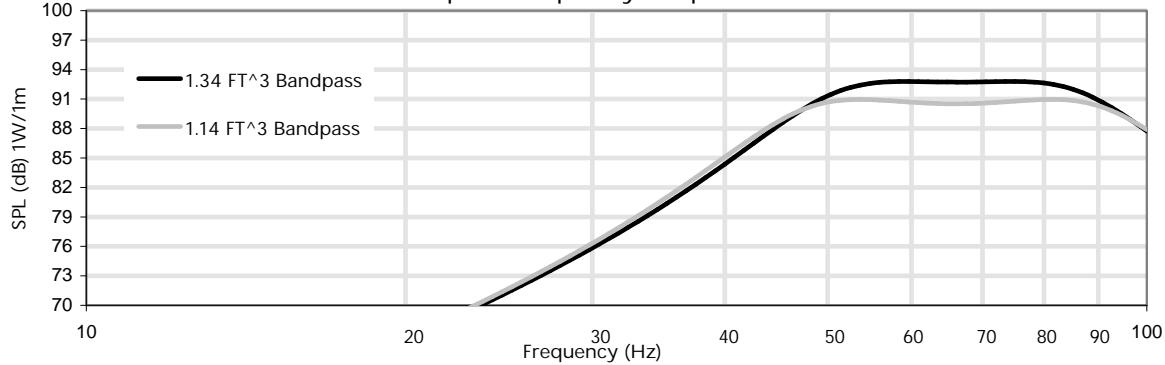

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | .50 Ft^3 (14.2 l) | .63 Ft^3 (17.7 l) | .75 Ft^3 (21.2 l) | .88 Ft^3 (24.8 l) | 1.00 Ft^3 (28.3 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 49 Hz | 46 Hz | 42 Hz | 40 Hz | 39 Hz | F3 |
| Ripple | .70dB | .63dB | .53dB | .44dB | .36dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.16 | 1.06 | .99 | .94 | .90 | Qtc |
| Net Volume | .44 Ft^3 (12.4 l) | .56 Ft^3 (16.0 l) | .69 Ft^3 (19.5 l) | .81 Ft^3 (23.1 l) | .94 Ft^3 (26.6 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 111dB | 111dB | 110dB | 110dB | 110dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 3''x10'' | 3''x10.5'' | 3''x11'' | 3''x11'' | 3''x11'' | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 41 Hz | 35 Hz | 31 Hz | 28 Hz | 26 Hz | F3 |
| Tuning Frequency | 42 Hz | 36 Hz | 32 Hz | 30 Hz | 28 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 3.25dB | 2.90dB | 2.43dB | 2.07dB | 1.73dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | .89 Ft^3 (25.3 l) | 1.14 Ft^3 (32.4 l) | 1.39 Ft^3 (39.4 l) | 1.64 Ft^3 (46.4 l) | 1.89 Ft^3 (53.5 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen |
| Vent Volume | .04 Ft^3 (1.3 l) | .05 Ft^3 (1.3 l) | .05 Ft^3 (1.4 l) | .05 Ft^3 (1.4 l) | .05 Ft^3 (1.4 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 114dB | 113dB | 112dB | 112dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.06 Ft^3 (30.0 l) | 1.14 Ft^3 (32.3 l) | 1.19 Ft^3 (33.7 l) | 1.35 Ft^3 (38.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 51 - 111 | 46 - 106 | 43 - 101 | 38 - 96 | 33 - 91 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 7.2dB | 6.1dB | 4.9dB | 3.5dB | 2.0dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x6.25" | 4"x7.5" | 4"x9.25" | 3"x6" | 3"x7.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 76 Hz | 71 Hz | 66 Hz | 61 Hz | 55 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .40dB | .42dB | .45dB | .47dB | .49dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .26 Ft^3 (7.5 l) | .31 Ft^3 (8.9 l) | .38 Ft^3 (10.8 l) | .48 Ft^3 (13.5 l) | .63 Ft^3 (17.7 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .63 Ft^3 (17.9 l) | .63 Ft^3 (17.9 l) | .63 Ft^3 (17.9 l) | .63 Ft^3 (17.9 l) | .63 Ft^3 (17.9 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .05 Ft^3 (1.3 l) | .06 Ft^3 (1.6 l) | .07 Ft^3 (2.0 l) | .03 Ft^3 (0.7 l) | .03 Ft^3 (0.9 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 116dB | 115dB | 114dB | 112dB | 110dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 229 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.7)
| Enclosure Volume | 1.26 Ft^3 (35.7 l) | 1.34 Ft^3 (37.9 l) | 1.44 Ft^3 (40.8 l) | 1.53 Ft^3 (43.3 l) | 1.75 Ft^3 (49.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 50 - 99 | 47 - 94 | 42 - 89 | 36 - 84 | 31 - 79 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 8.2dB | 7.1dB | 5.9dB | 4.5dB | 3.0dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x4.75" | 4"x6" | 4"x7.5" | 3"x4.75" | 3"x6.25" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 71 Hz | 66 Hz | 61 Hz | 56 Hz | 51 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .06dB | .07dB | .07dB | .08dB | .09dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .31 Ft^3 (8.8 l) | .37 Ft^3 (10.6 l) | .46 Ft^3 (13.1 l) | .59 Ft^3 (16.7 l) | .80 Ft^3 (22.7 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .86 Ft^3 (24.3 l) | .86 Ft^3 (24.3 l) | .86 Ft^3 (24.3 l) | .86 Ft^3 (24.3 l) | .86 Ft^3 (24.3 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | .06 Ft^3 (1.7 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .03 Ft^3 (0.9 l) | .04 Ft^3 (1.2 l) | .06 Ft^3 (1.6 l) | .02 Ft^3 (0.5 l) | .03 Ft^3 (0.7 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 117dB | 116dB | 114dB | 113dB | 110dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 196 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
