M410 - Subwoofer XTANT - Notice d'utilisation et mode d'emploi gratuit

Marque	XTANT
Modèle	M410
Type de produit	Subwoofer
Diamètre	10 pouces (25,4 cm)
Impédance nominale	4 ohms
Puissance admissible (RMS)	250 watts
Volume du haut-parleur	0,06 pi³ (1,7 L)
Volume d'enceinte scellée recommandé	0,50 à 1,00 pi³ (14,2 à 28,3 L)
Volume d'enceinte bass-reflex recommandé	1,00 à 2,00 pi³ (28,3 à 56,6 L)
Fréquence de coupure (F3) en enceinte scellée	44 à 54 Hz
Fréquence d'accord en enceinte bass-reflex	30 à 39 Hz
Niveau de pression sonore maximal (selon enceinte)	Jusqu'à 116 dB
Type d'enceinte recommandé	Scellé, bass-reflex ou passe-bande
Matériau du cône	Non communiqué
Entretien recommandé	Nettoyage avec un chiffon sec et doux
Sécurité	Respecter la puissance nominale pour éviter l'endommagement
Pièces détachées	Contacter le service après-vente XTANT

FOIRE AUX QUESTIONS - M410 XTANT

Quel type d'enceinte choisir pour le XTANT M410 ?

Le subwoofer XTANT M410 peut être installé dans une enceinte scellée, bass-reflex ou passe-bande. Le choix dépend de vos préférences sonores : une enceinte scellée offre une réponse plus précise, tandis qu'une enceinte bass-reflex permet d'étendre les basses fréquences.

Quels volumes d'enceinte scellée sont recommandés ?

Les volumes d'enceinte scellée recommandés vont de 0,50 pi³ (14,2 L) à 1,00 pi³ (28,3 L). Les performances (F3 et Qtc) varient selon le volume choisi.

Quels volumes d'enceinte bass-reflex sont recommandés ?

Pour une enceinte bass-reflex, les volumes nets recommandés sont compris entre 1,00 pi³ (28,3 L) et 2,00 pi³ (56,6 L). Les dimensions d'évent correspondantes sont indiquées dans la notice.

Comment régler la fréquence d'accord d'une enceinte bass-reflex ?

La fréquence d'accord est déterminée par le volume de l'enceinte et les dimensions de l'évent. Pour le M410, les fréquences d'accord varient de 30 Hz à 39 Hz selon le volume choisi. Suivez les tableaux de la notice pour sélectionner la configuration adaptée.

Quelle puissance d'amplificateur utiliser avec le XTANT M410 ?

Le subwoofer est conçu pour une puissance RMS de 250 watts. Il est conseillé d'utiliser un amplificateur délivrant entre 200 et 300 watts RMS sous 4 ohms pour des performances optimales sans risque d'endommagement.

Comment installer le subwoofer dans un véhicule ou une enceinte ?

Assurez-vous que l'enceinte est parfaitement étanche et que le subwoofer est solidement fixé. Respectez le volume net recommandé et, pour une enceinte bass-reflex, les dimensions d'évent fournies. Utilisez du fil de calibre adapté (12 AWG minimum).

Comment entretenir le subwoofer XTANT M410 ?

Nettoyez régulièrement la surface du cône avec un chiffon sec et doux. Évitez l'humidité et les produits chimiques. Vérifiez périodiquement les connexions et l'état de la suspension.

Quelle est la meilleure position pour le subwoofer ?

Placez le subwoofer de manière à ce qu'il soit dégagé pour une bonne circulation d'air. Dans un véhicule, l'emplacement idéal est souvent le coffre, orienté vers l'arrière ou sur le côté. Expérimentez pour trouver le meilleur rendu.

Que faire si le son devient distordu ou anormal ?

Vérifiez d'abord le réglage de l'amplificateur (gain, filtre passe-bas). Si la distorsion persiste, réduisez le volume. Assurez-vous que l'enceinte n'est pas trop petite pour la course du subwoofer. Une puissance excessive peut endommager le haut-parleur.

Où trouver des pièces de rechange pour le XTANT M410 ?

Contactez le service après-vente XTANT ou un revendeur agréé. Les pièces comme la membrane ou la bobine mobile sont spécifiques ; il est déconseillé de les remplacer soi-même sans l'expertise nécessaire.

MODE D'EMPLOI M410 XTANT

A410 Technical Data Report Xtant A Series 10" 4 Ohm Subwoofer

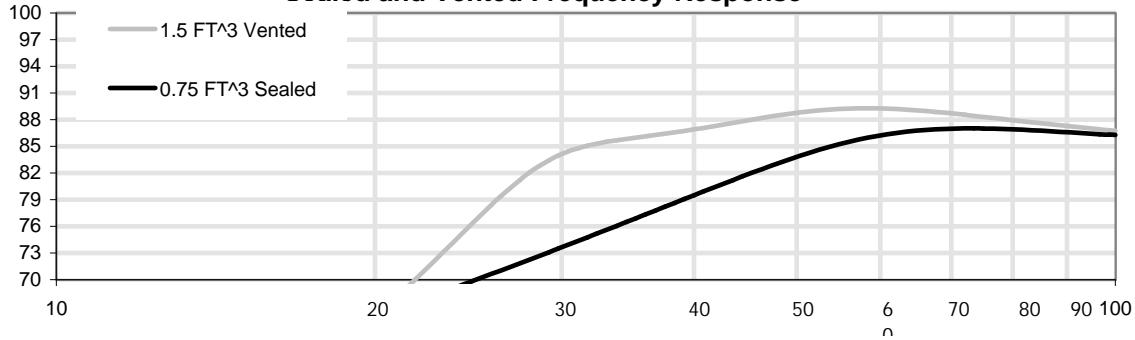

Sealed and Vented Frequency Response

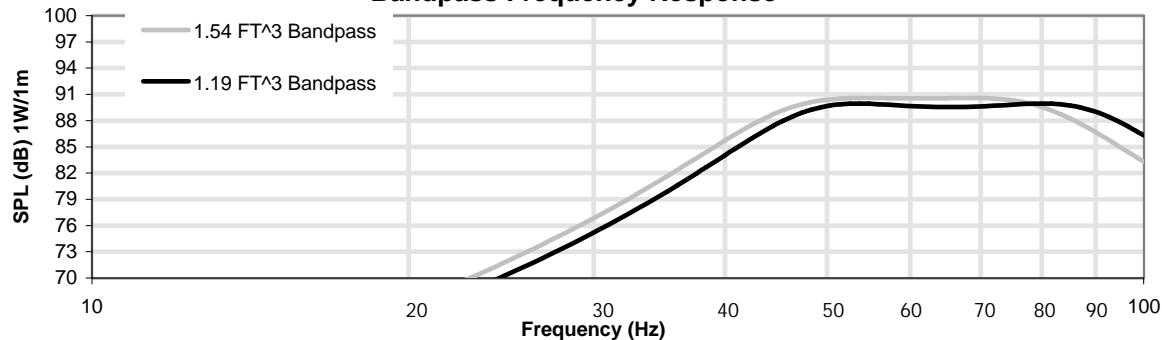

Bandpass Frequency Response

Enclosure Volume	.50 Ft^3 (14.2 l)	.63 Ft^3 (17.7 l)	.75 Ft^3 (21.2 l)	.88 Ft^3 (24.8 l)	1.00 Ft^3 (28.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	54 Hz	49 Hz	48 Hz	45 Hz	44 Hz	F3
Ripple	.76dB	.78dB	.75dB	.72dB	.69dB	Ondulación - Ondulation - Welligkeit
Qtc	1.28	1.20	1.15	1.11	1.08	Qtc
Net Volume	.44 Ft^3 (12.4 l)	.56 Ft^3 (16.0 l)	.69 Ft^3 (19.5 l)	.81 Ft^3 (23.1 l)	.94 Ft^3 (26.6 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	111dB	111dB	110dB	110dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	1.00 Ft^3 (28.3 l)	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	3''x12"	3''x11"	3''x9"	3''x9.25"	3''x8.75"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	37 Hz	32 Hz	28 Hz	27 Hz	24 Hz	F3
Tuning Frequency	39 Hz	36 Hz	35 Hz	32 Hz	30 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.53dB	2.42dB	2.52dB	2.16dB	2.00dB	Ondulación - Ondulation - Wavelength
Net Volume	.89 Ft^3 (25.1 l)	1.14 Ft^3 (32.3 l)	1.40 Ft^3 (39.6 l)	1.65 Ft^3 (46.7 l)	1.90 Ft^3 (53.8 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft^3 (1.5 l)	.05 Ft^3 (1.4 l)	.04 Ft^3 (1.1 l)	.04 Ft^3 (1.2 l)	.04 Ft^3 (1.1 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	113dB	113dB	112dB	112dB	111dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	.97 Ft^3 (27.5 l)	1.06 Ft^3 (30.0 l)	1.19 Ft^3 (33.7 l)	1.42 Ft^3 (40.2 l)	1.92 Ft^3 (54.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 109	46 - 104	43 - 99	38 - 94	32 - 89	Paso de banda - Bande passante - Bandpass
Bandpass Gain	7.5dB	6.4dB	5.2dB	3.9dB	2.4dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x7.5"	4"x9"	4"x11"	4"x13.5"	4"x17"	Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	76 Hz	71 Hz	65 Hz	60 Hz	55 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.36dB	.38dB	.40dB	.43dB	.45dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.29 Ft^3 (8.2 l)	.37 Ft^3 (10.3 l)	.48 Ft^3 (13.6 l)	.69 Ft^3 (19.5 l)	1.16 Ft^3 (32.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	.56 Ft^3 (16.0 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.06 Ft^3 (1.6 l)	.07 Ft^3 (1.9 l)	.08 Ft^3 (2.4 l)	.10 Ft^3 (3.0 l)	.13 Ft^3 (3.8 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	115dB	114dB	113dB	112dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.7

Enclosure Volume	1.23 Ft^3 (34.8 l)	1.35 Ft^3 (38.2 l)	1.54 Ft^3 (43.6 l)	1.93 Ft^3 (54.7 l)	3.12 Ft^3 (88.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	50 - 97	47 - 92	42 - 87	36 - 82	33 - 77	Paso de banda - Bande passante - Bandpass
Bandpass Gain	8.5dB	7.4dB	6.2dB	4.9dB	3.3dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	4"x5.75"	4"x7"	4"x8.75"	4"x11"	4"x14.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	71 Hz	66 Hz	61 Hz	56 Hz	51 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.04dB	.05dB	.05dB	.06dB	.07dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.36 Ft^3 (10.3 l)	.47 Ft^3 (13.3 l)	.65 Ft^3 (18.4 l)	1.02 Ft^3 (28.9 l)	2.18 Ft^3 (61.8 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	.77 Ft^3 (21.8 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	.06 Ft^3 (1.7 l)	Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.04 Ft^3 (1.2 l)	.05 Ft^3 (1.5 l)	.07 Ft^3 (1.9 l)	.08 Ft^3 (2.4 l)	.11 Ft^3 (3.1 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	116dB	115dB	114dB	112dB	110dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	216 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
