X124 - Caisson de basse XTANT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil X124 XTANT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Caisson de basse (subwoofer) 12 pouces |
| Marque | XTANT |
| Modèle | X124 |
| Impédance | 4 ohms |
| Puissance RMS | 500 Watts |
| Puissance maximale | 2000 Watts |
| Réponse en fréquence | 27 Hz - 150 Hz |
| Sensibilité (1W/1m) | 87.5 dB |
| Diamètre du haut-parleur | 320.7 mm (12 5/8 po) |
| Profondeur de montage | 177.8 mm (7 po) |
| Profondeur totale | 192.1 mm (7 9/16 po) |
| Diamètre de montage | 281.0 mm (11 1/16 po) |
| Poids de l'aimant | 2892 g (102 oz) |
| Masse mobile totale | 226 g |
| Matériau du cône | Polypropylène chargé de mica avec finition aluminium |
| Matériau de la suspension | NBR (caoutchouc nitrile) une pièce |
| Panier | Aluminium moulé sous pression sur mesure |
| Bobine mobile | Formeur apical (Apical) - diamètre 63.5 mm (2.5 po) |
| Bornier | Nickelé, 8 gauge, à ressort, compression |
| Volume d'enceinte conseillé (scellé) | 1.0 - 2.0 pi³ (28.3 - 56.6 L) |
| Volume d'enceinte conseillé (éventé) | 2.0 - 3.0 pi³ (56.6 - 85.0 L) |
| Nettoyage | Chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides. |
| Entretien | Éviter l'humidité excessive et les chocs. Vérifier périodiquement les connexions. |
FOIRE AUX QUESTIONS - X124 XTANT
Quelle est la puissance recommandée pour l'amplificateur ?
Il est recommandé d'utiliser un amplificateur délivrant entre 500 et 1000 Watts RMS sous 4 ohms pour exploiter pleinement le subwoofer sans l'endommager.
Puis-je utiliser ce subwoofer dans une enceinte scellée ?
Oui. Les volumes conseillés pour une enceinte scellée sont de 1,0 à 2,0 pi³ (28,3 à 56,6 L). La réponse en fréquence descendra jusqu'à environ 45 Hz.
Quel type d'enceinte éventée est recommandé ?
Pour une enceinte éventée, utilisez un volume de 2,0 à 3,0 pi³ (56,6 à 85,0 L) avec un évent de 4 pouces de diamètre. La fréquence d'accord se situe entre 27 et 30 Hz selon le volume.
Comment nettoyer le cône et la suspension ?
Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques, d'eau ou de chiffons humides qui pourraient endommager le cône ou la suspension.
Quelle est la profondeur de montage nécessaire ?
La profondeur de montage est de 177,8 mm (7 pouces). Il faut également prévoir un dégagement arrière d'au moins 10 mm pour la ventilation de la bobine.
Puis-je connecter ce subwoofer en parallèle avec un autre ?
Oui, mais l'impédance totale sera divisée. Si vous connectez deux X124 en parallèle, l'impédance totale sera de 2 ohms. Assurez-vous que votre amplificateur est stable à 2 ohms.
Le subwoofer est-il adapté à une utilisation en voiture ?
Oui, il est conçu pour un usage automobile. Veillez à bien fixer l'enceinte et à respecter les volumes de caisson recommandés pour éviter d'endommager le haut-parleur.
Comment interpréter la courbe de réponse en fréquence ?
La courbe montre le niveau de pression acoustique en fonction de la fréquence. Une ondulation (ripple) inférieure à 0,5 dB est idéale pour une reproduction linéaire. Les données sont fournies dans la notice technique.
Que signifie 'Xmax' et quelle est sa valeur ?
Xmax est l'excursion linéaire maximale (unidirectionnelle) avant distorsion. Pour le X124, elle est de 13,3 mm (0,522 pouce), ce qui permet des niveaux sonores élevés avec peu de distorsion.
Où puis-je trouver les plans de caisson détaillés ?
Les dimensions et volumes pour les enceintes scellées, éventées et passe-bande sont fournis dans la fiche technique du produit. Vous pouvez les télécharger gratuitement sur notre site.
Questions des utilisateurs sur X124 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice X124 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X124 de la marque XTANT.
MODE D'EMPLOI X124 XTANT
xtant
X124 Technical Data Report - Xtant X Series 12" 4 Ohm Subwoofer
- Unique Hexagonal Styling - Diseño Hexagonal Unico - Forme hexagonale unique - Einzigartige hexagonale Gestaltung
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene remplde mica - Mika-gefullter Polypropylen-Schalltrichter mit Aluminiumüberzug - Custom tooled, die cast aluminum basket - Canasta moldeada de fundacion de aluminio - Ouvrage sur commande, panier d'aluminium - Speziell gegossener Aluminiumkorb
- Spider Plateau Venting - Ventilación del Panel del Circuito de SuspENSION - Conduit plateau Spider - Lüftung zwischen Lautsprechersuspensionen
- Laminated, hot pressed, Nomex & Polycotton spider - Circuito de Suspension de Nomex y Polialgodon - Spider de nomex et de polyester et cotton - Laminierte, warmgepresste Nomex- und Polycotton-Suspensionen
- Apical Voice Coil Former - Formador Cilindrico de Bobina de Voz - Gabarit de bobine de voix apical - Sprechspulenkörper
- Nickel plated, 8 gauge, spring loaded, compression terminals - Terminales de conexiones niqueladas - Terminals de compression - Galvanisierte, federgespanne Drahtanschluss in Drahtdicke 8
Specifications
| Free Air Resonance | Fs | 27.7 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 2.54 Ft^3 | (71.9 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .39 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .42 | O électrique - O électric - Elektrische Güte | |
| Mechanical Q | Qms | 5.84 | O meçança - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 3.93 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .522" | (13.3 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 10.800" | (.2743 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 500 Watts | Potencia Tmaxa efectiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 2000 Watts | Potencia Tmaxa total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 87.5 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.35% | EffICIência de referencia - Rendiment de referencia - Bezugswirkungsgrad | |
| Frequency Response | 27 - 150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 3.5 mH | Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .393" | (10.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | 1.300" | (33.0 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.5" | (63.5 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 102 oz | (2892 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 19.17 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .147 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 226.0 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 217.7 g | Masa en Movimiento del altavoz - Masse en déplacement de l' étage d'attaque - Bewege Masse des Subwooferers | |
| Suspension Losses | Rms | 6.72 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 91.6 in^2 | (.0591m^2) | la rea superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 11 1/16" | (281.0 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 12 5/8 " | (320.7 mm) | Diámetro total - Diamètre global - Gesamtdurchmesser | |
| Mounting Depth | 7 " | (177.8 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 7 9/16" | (192.1 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 266in^2 | (4.4 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 118in^2 | (1.9 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
X124 Technical Data Report
Xtant X Series 12" 4 Ohm Subwoofer

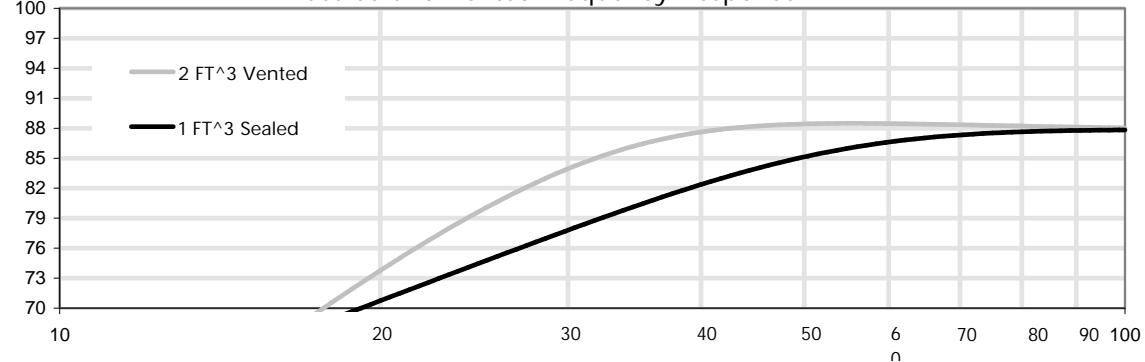

Sealed and Vented Frequency Response

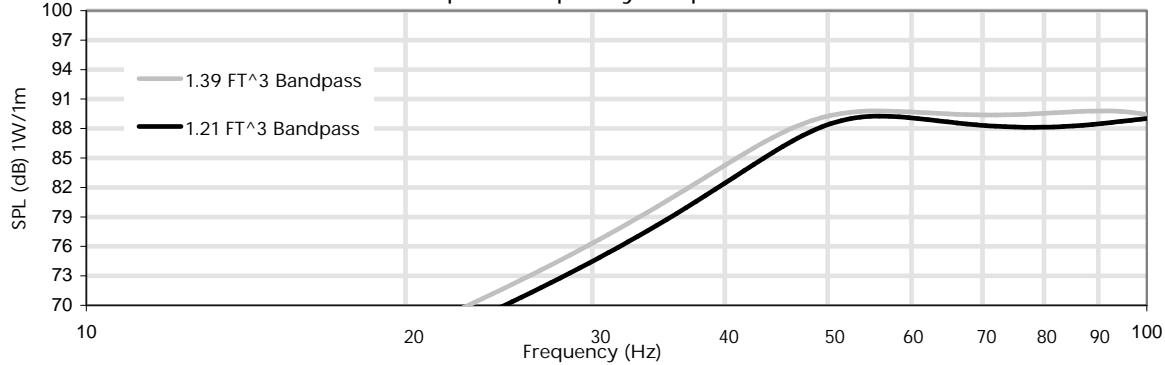

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 47 Hz | 45 Hz | 45 Hz | 43 Hz | 44 Hz | F3 |
| Ripple | .00dB | .00dB | .00dB | .00dB | .00dB | Ondulación - Ondulation - Welligkeit |
| Qtc | .76 | .70 | .65 | .62 | .60 | Qtc |
| Net Volume | .93 Ft^3 (26.4 l) | 1.18 Ft^3 (33.5 l) | 1.43 Ft^3 (40.5 l) | 1.68 Ft^3 (47.6 l) | 1.93 Ft^3 (54.7 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 115dB | 114dB | 114dB | 114dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.00 Ft^3 (56.6 l) | 2.25 Ft^3 (63.7 l) | 2.50 Ft^3 (70.8 l) | 2.75 Ft^3 (77.9 l) | 3.00 Ft^3 (85.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 4"x18" | 4"x18" | 4"x14.75" | 4"x14" | 4"x13.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 30 Hz | 28 Hz | 28 Hz | 27 Hz | 24 Hz | F3 |
| Tuning Frequency | 30 Hz | 28 Hz | 29 Hz | 28 Hz | 27 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .46dB | .20dB | .34dB | .21dB | .06dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 1.79 Ft^3 (50.7 l) | 2.04 Ft^3 (57.8 l) | 2.32 Ft^3 (65.6 l) | 2.57 Ft^3 (72.9 l) | 2.83 Ft^3 (80.1 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen |
| Vent Volume | .14 Ft^3 (4.0 l) | .14 Ft^3 (4.0 l) | .11 Ft^3 (3.3 l) | .11 Ft^3 (3.1 l) | .10 Ft^3 (3.0 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 115dB | 115dB | 115dB | 115dB | 115dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.09 Ft^3 (30.9 l) | 1.21 Ft^3 (34.3 l) | 1.36 Ft^3 (38.5 l) | 1.57 Ft^3 (44.5 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 149 | 47 - 144 | 42 - 139 | 37 - 134 | 32 - 129 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 2.8dB | 1.7dB | .5dB | -.7dB | -2.2dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x17.5" | (2)4"x20.5" | (2)4"x24.25" | (2)4"x29.25" | (2)4"x35.5" | Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 89 Hz | 84 Hz | 78 Hz | 72 Hz | 66 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.07dB | 1.10dB | 1.14dB | 1.17dB | 1.21dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .27 Ft^3 (7.6 l) | .31 Ft^3 (8.8 l) | .37 Ft^3 (10.3 l) | .44 Ft^3 (12.4 l) | .54 Ft^3 (15.3 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .39 Ft^3 (11.0 l) | .39 Ft^3 (11.0 l) | .39 Ft^3 (11.0 l) | .39 Ft^3 (11.0 l) | .39 Ft^3 (11.0 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .28 Ft^3 (7.8 l) | .32 Ft^3 (9.2 l) | .39 Ft^3 (10.9 l) | .47 Ft^3 (13.3 l) | .57 Ft^3 (16.2 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 118dB | 117dB | 116dB | 115dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | 1.16 Ft^3 (32.9 l) | 1.26 Ft^3 (35.7 l) | 1.39 Ft^3 (39.4 l) | 1.56 Ft^3 (44.2 l) | 1.79 Ft^3 (50.7 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 51 - 128 | 48 - 123 | 43 - 118 | 38 - 112 | 33 - 107 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 4.1dB | 3.0dB | 1.8dB | .5dB | -1.0dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (2)4"x13.5" | (2)4"x16.25" | (2)4"x19.5" | (2)4"x23.75" | (2)4"x29.5" | Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlütkungsabmessungen |
| Tuning Frequency | 82 Hz | 77 Hz | 71 Hz | 66 Hz | 60 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .37dB | .39dB | .41dB | .42dB | .44dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .32 Ft^3 (9.2 l) | .38 Ft^3 (10.7 l) | .45 Ft^3 (12.7 l) | .55 Ft^3 (15.5 l) | .69 Ft^3 (19.5 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .56 Ft^3 (15.9 l) | .56 Ft^3 (15.9 l) | .56 Ft^3 (15.9 l) | .56 Ft^3 (15.9 l) | .56 Ft^3 (15.9 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | .07 Ft^3 (1.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .21 Ft^3 (5.9 l) | .25 Ft^3 (7.2 l) | .31 Ft^3 (8.7 l) | .38 Ft^3 (10.7 l) | .47 Ft^3 (13.4 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen |
| Excursion Limited SPL | 119dB | 118dB | 117dB | 115dB | 114dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
