| Type de produit | Caisson de basse (subwoofer) |
| Marque | XTANT |
| Modèle | X1044 |
| Diamètre du haut-parleur | 10 pouces (254 mm) |
| Puissance RMS | 500 Watts |
| Puissance maximale | 2000 Watts |
| Impédance | Double bobine 4 Ohms (Dual 4 Ohm) |
| Sensibilité (1W/1m) | 84,3 dB |
| Réponse en fréquence | 30 - 150 Hz |
| Fréquence de résonance (Fs) | 30,1 Hz |
| Volume d'équivalence (Vas) | 34,3 L |
| Qts | 0,47 |
| Excursion linéaire (Xmax) | 13,3 mm |
| Diamètre de la bobine mobile | 63,5 mm (2,5") |
| Poids de l'aimant | 2892 g (102 oz) |
| Dimensions de montage (diamètre) | 231,8 mm (9 1/8") |
| Profondeur de montage | 158,8 mm (6 1/4") |
| Dimensions hors tout (diamètre) | 273,1 mm (10 3/4") |
| Profondeur hors tout | 173,0 mm (6 13/16") |
| Matériau du cône | Polypropylène chargé de mica avec finition aluminium |
| Matériau de la suspension | NBR (caoutchouc nitrile) une pièce |
| Matériau du panier | Aluminium moulé sous pression |
| Type de bobine mobile | Apical (formeur cylindrique) |
| Type de terminaux | Compression nickelés, calibre 8 (8 gauge) |
| Recommandation d'enceinte | Scellé, éventé ou bandpass (volumes dans la notice) |
FOIRE AUX QUESTIONS - X1044 XTANT
Quelle est la puissance recommandée pour l'amplificateur ?
Le subwoofer XTANT X1044 supporte une puissance RMS de 500 Watts et une puissance maximale de 2000 Watts. Il est recommandé d'utiliser un amplificateur délivrant entre 500 et 1000 Watts RMS sous 2 Ohms (pour un câblage en parallèle des deux bobines) ou 4 Ohms (en série) selon la configuration.
Quels types d'enceinte sont recommandés pour ce subwoofer ?
Ce subwoofer peut être installé dans une enceinte scellée, éventée ou bandpass. La notice fournit des volumes et dimensions de ventilation pour chaque type : par exemple, pour une enceinte scellée, un volume net de 0,44 à 0,94 pi³ (12,6 à 26,7 L) est recommandé.
Comment câbler les deux bobines de 4 Ohms ?
Vous pouvez câbler les bobines en série pour obtenir une impédance de 8 Ohms, ou en parallèle pour obtenir 2 Ohms. Assurez-vous que votre amplificateur est stable sur l'impédance résultante.
Quelle est la fréquence de coupure recommandée ?
La réponse en fréquence du subwoofer s'étend de 30 à 150 Hz. Il est conseillé de régler le filtre passe-bas de l'amplificateur entre 80 et 100 Hz pour une intégration optimale avec les enceintes principales.
Quelles sont les dimensions de montage exactes ?
Le diamètre de montage est de 231,8 mm (9 1/8") et la profondeur de montage est de 158,8 mm (6 1/4"). Le dégagement à l'avant (diamètre hors tout) est de 273,1 mm (10 3/4") et la profondeur totale de 173,0 mm (6 13/16").
Ce subwoofer est-il adapté à une utilisation en extérieur ?
Non, ce subwoofer est conçu pour une utilisation en intérieur dans un véhicule ou une installation audio domestique. Il n'est pas étanche et ne doit pas être exposé à l'humidité ou aux intempéries.
Quel est le poids de l'aimant ?
L'aimant pèse 102 onces, soit environ 2,89 kg, ce qui assure une forte motorisation et une bonne tenue en puissance.
Comment nettoyer le subwoofer ?
Utilisez un chiffon doux et sec pour dépoussiérer le cône et la suspension. Évitez tout produit chimique ou solvant. Ne touchez pas la membrane avec des objets pointus.
Que faire en cas de distorsion ou d'odeur de brûlé ?
Cela indique une surcharge. Réduisez le volume et vérifiez que l'impédance totale est correcte pour l'amplificateur. Assurez-vous que le subwoofer n'est pas poussé au-delà de sa limite d'excursion (Xmax 13,3 mm).
Où puis-je trouver les plans d'enceinte détaillés ?
La notice d'utilisation gratuite disponible sur notice-facile.com pour le XTANT X1044 contient les dimensions d'enceinte scellée, éventée et bandpass, ainsi que les fréquences d'accord et les volumes recommandés.
Questions des utilisateurs sur X1044 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice X1044 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X1044 de la marque XTANT.
MODE D'EMPLOI X1044 XTANT
xtant
X1044 Technical Data Report - Xtant X Series 10" dual 4 Ohm Subwoofer
- Unique Hexagonal Styling - Diseño Hexagonal Unico - Forme hexagonale unique - Einzigartige hexagonale Gestaltung
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene remplde mica - Mika-gefullter Polypropylen-Schalltrichter mit Aluminiumüberzug - Custom tooled, die cast aluminum basket - Canasta moldeada de fundacion de aluminio - Ouvrage sur commande, panier d'aluminium - Speziell gegossener Aluminiumkorb
- Spider Plateau Venting - Ventilación del Panel del Circuito de SuspENSION - Conduit plateau Spider - Lüftung zwischen Lautsprechersuspensionen
- Laminated, hot pressed, Nomex & Polycotton spider - Circuito de Suspension de Nomex y Polialgodon - Spider de nomex et de polyester et cotton - Laminierte, warmgepresste Nomex- und Polycotton-Suspensionen
- Apical Voice Coil Former - Formador Cilindrico de Bobina de Voz - Gabarit de bobine de voix apical - Sprechspulenkörper
- Nickel plated, 8 gauge, spring loaded, compression terminals - Terminales de conexiones niqueladas - Terminals de compression - Galvanisierte, federgespanne Drahtanschluss in Drahtdicke 8
Specifications
| Free Air Resonance | Fs | 30.1 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 1.21 Ft^3 | (34.3 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .47 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .54 | O électrique - O électric - Elektrische Güte | |
| Mechanical Q | Qms | 3.42 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.96 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .522" | (13.3 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 8.720" | (.2215 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 500 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 2000 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 84.3 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.17% | Efficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 30 - 150Hz | Respuesta de Frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 3.1 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .393" | (10.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | 1.300" | (33.0 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.5" | (63.5 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 102 oz | (2892 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 10.80 Tm | Fuerza motriz - Force du moteur - Schwungkraft | |
| Compliance | Cms | .164 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 169.9 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 165.5 g | Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewege Masse des Subwooferers | |
| Suspension Losses | Rms | 9.40 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 59.7 in^2 | (.0385m^2) | la rea superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 9 1/8 " | (231.8 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 10 3/4 " | (273.1 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 6 1/4 " | (158.8 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 6 13/16" | (173.0 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 200in^2 | (3.3 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 97in^2 | (1.6 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
X1044 Technical Data Report Xtant X Series 10^ dual 4 Ohm Subwoofer

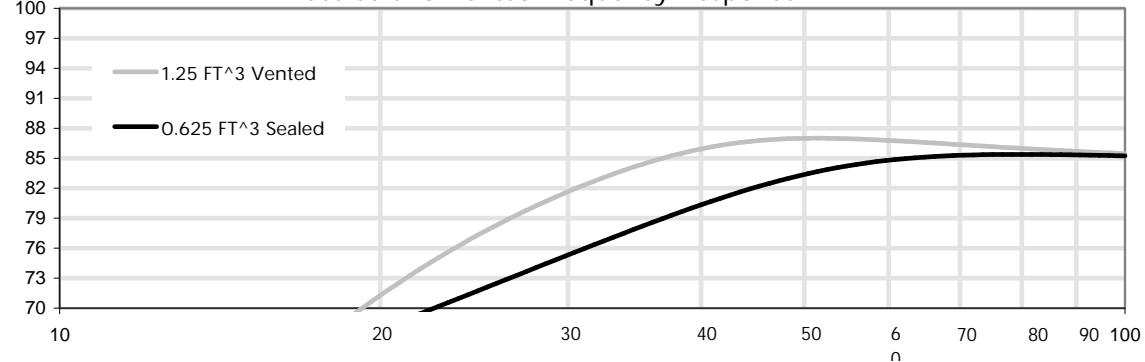

Sealed and Vented Frequency Response

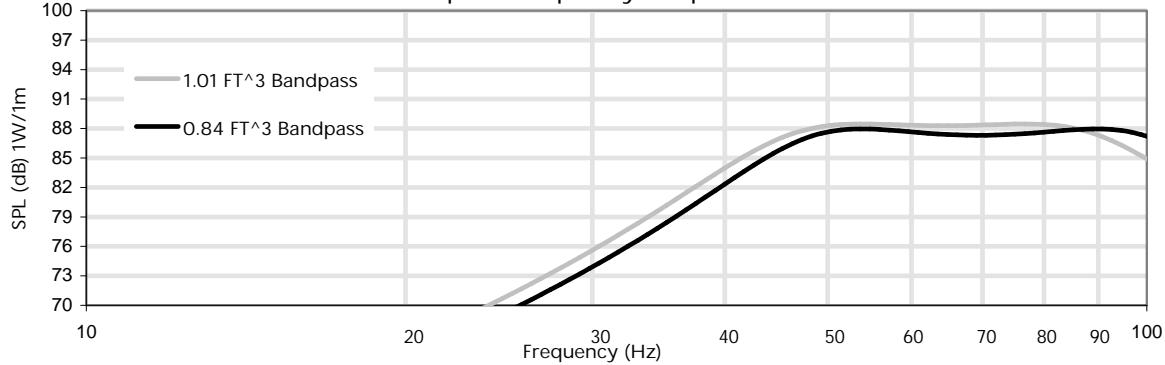

Bandpass Frequency Response
