Type de produit	Caisson de basse (subwoofer) 15 pouces
Marque	XTANT
Modèle	A1540
Impédance	4 Ohms
Puissance RMS	250 Watts
Puissance maximale	500 Watts
Sensibilité	90 dB (1W/1m)
Réponse en fréquence	27 Hz - 150 Hz
Fréquence de résonance (Fs)	27,3 Hz
Diamètre de la bobine mobile	2 pouces (50,8 mm)
Matériau du cône	Polypropylène chargé de mica
Matériau de la suspension	NBR (caoutchouc nitrile) d'une seule pièce
Aimant	50 oz (1417 g)
Diamètre extérieur	15 3/8 pouces (390,5 mm)
Profondeur de montage	6 5/8 pouces (168,3 mm)
Profondeur totale	7 1/8 pouces (181,0 mm)
Poids estimé	Environ 5 kg
Déplacement du haut-parleur (intérieur boîte)	285 in³ (4,7 L)
Déplacement du haut-parleur (extérieur boîte)	175 in³ (2,9 L)
Recommandations d'enceinte	Scellée, ventilée, passe-bande (voir notice pour volumes)
Fonctions spéciales	Suspension mécanique en torsion, spider en polycoton pressé à chaud
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Utiliser dans un endroit sec et bien ventilé. Ne pas exposer à l'eau. Respecter la puissance nominale.
Pièces détachées et réparabilité	Contacter XTANT ou un revendeur agréé pour les pièces de rechange.

FOIRE AUX QUESTIONS - A1540 XTANT

Quelle puissance d'amplificateur est recommandée pour le XTANT A1540 ?

Il est recommandé d'utiliser un amplificateur délivrant entre 250 et 500 Watts RMS à 4 Ohms. La puissance RMS du subwoofer est de 250 W, mais il peut supporter jusqu'à 500 W en crête. Assurez-vous que l'amplificateur ne dépasse pas la puissance maximale pour éviter d'endommager le haut-parleur.

Puis-je utiliser ce subwoofer dans une enceinte scellée ?

Oui, le XTANT A1540 est adapté aux enceintes scellées. La notice fournit des volumes recommandés de 1,50 à 2,50 ft³ (42,5 à 70,8 L). Une enceinte scellée offre une réponse en fréquence plus linéaire et une meilleure tenue en puissance.

Quels sont les avantages d'une enceinte ventilée pour ce subwoofer ?

Une enceinte ventilée permet d'augmenter l'efficacité dans les basses fréquences et d'obtenir un niveau de pression acoustique plus élevé (jusqu'à 118 dB). Les volumes recommandés vont de 2,75 à 3,75 ft³ (77,9 à 106,2 L) avec des évents de 4 pouces de diamètre. La réponse en fréquence peut présenter une ondulation (ripple) d'environ 2,6 dB.

Quelle est la profondeur de montage nécessaire pour installer ce subwoofer ?

La profondeur de montage est de 6 5/8 pouces (168,3 mm). La profondeur totale (avec le cône) est de 7 1/8 pouces (181,0 mm). Assurez-vous que votre caisson dispose d'un espace interne suffisant pour accueillir le haut-parleur.

Comment nettoyer et entretenir le XTANT A1540 ?

Utilisez un chiffon doux et sec pour enlever la poussière du cône et de la suspension. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les matériaux. Évitez l'exposition directe au soleil et à l'humidité.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 90 dB pour 1 Watt à 1 mètre. Cela signifie qu'avec 1 W de puissance, le subwoofer produit un niveau sonore de 90 dB à 1 m de distance. C'est une valeur standard pour un subwoofer de 15 pouces.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, le XTANT A1540 est conçu pour une utilisation automobile. Il peut être installé dans un caisson adapté au volume du coffre. Veillez à respecter les volumes d'enceinte recommandés et à sécuriser le caisson pour éviter tout déplacement.

Quelle est la fréquence de résonance à l'air libre (Fs) ?

La fréquence de résonance à l'air libre (Fs) est de 27,3 Hz. Cette valeur indique la fréquence à laquelle le haut-parleur vibre naturellement sans charge. Elle est utilisée pour concevoir l'enceinte.

Puis-je utiliser plusieurs subwoofers XTANT A1540 ensemble ?

Oui, vous pouvez utiliser plusieurs subwoofers. Assurez-vous que l'impédance totale vue par l'amplificateur est compatible (par exemple, deux subwoofers de 4 Ω en parallèle donnent 2 Ω). Vérifiez que l'amplificateur supporte cette impédance et la puissance totale.

Comment brancher le subwoofer XTANT A1540 ?

Le subwoofer possède une bobine mobile de 4 Ohms. Connectez-le à la sortie de votre amplificateur en respectant la polarité (positive sur positive, négative sur négative). Pour une utilisation en stéréo, un seul subwoofer est généralement branché sur le canal dédié (mono). Utilisez des câbles de section adéquate (au moins 2,5 mm²) pour éviter les pertes.

MODE D'EMPLOI A1540 XTANT

xtant

A1540 Technical Data Report - Xtant A Series 15" 4 Ohm Subwoofer

One piece NBR Surround and Gasket - Juntas y Amortuacion NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipropileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustre faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkape
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de Suspension de Polialgodón, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension

Specifications

Free Air Resonance	Fs	27.3		Resonancia de atmósfera libre - Résonancia à l'air libre - Free Air-Resonanz
Volume Acoustic Suspension	Vas	5.64 Ft^3	(159.7 l)	Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen
Total Q	Qts	.54		Q total - Q totale - Gesamtgute
Electrical Q	Qes	.59		O electrónica - O electrique - Elektrische Güte
Mechanical Q	Qms	6.10		O mecanica - O mecanique - Mechanische Güte
DC Resistance	Re	3.32 Ohm		Resistencia de CC - Résistance c.c. - Gleichstromwiderstand
Linear Excursion (One Way)	Xmax	.370"	(9.4 mm)	Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung)
Effective Piston Diameter	D	12.950"	(.3289 m)	Diámetro efectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser
RMS Power Handling	RMS	250 Watts		Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert
Total Power Handling	Total	500 Watts		Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert
Sensitivity 1W/1m	SPLo	90.0 dB		Sensibilitad - Sensilité - Empfindlichkeit
Reference Efficiency	No	0.53%		Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad
Frequency Response		27-150Hz		Respuesta de frequência - Réponse en fréquence - Frequenzgang
Voice Coil Inductance	Le	1.8 mH		Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktività
Gap Height		.314"	(8.0 mm)	Altura del espacio - Hauteur du dégagement - Abstandshöhe
Voice Coil Height		.961"	(24.4 mm)	Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe
Voice Coil Diameter		2.0"	(50.8 mm)	Diámetro del Bobina movable - Diametre du Bobine mobile - Schwingspuledurchmesser
Magnet Weight		50 oz	(1417 g)	Imán - Aimant - Magnet
Motor Force	BL	14.43 Tm		Fuerza motriz - Force du moteur - Schwungkraft
Compliance	Cms	.157 mm/N		Cumplimiento - Conformité - Compliance
Total Moving Mass	Mms	215.8 g		Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse
Moving Mass of Driver	Mmd	201.6 g		Masa en movimiento del altovoz - Masse en déplacement de l'étage d'attaque - Bewege Masse des Subwoofoers
Suspension Losses	Rms	6.07		Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust
Effective Surface Area	Sd	131.7 in^2	(.0850m^2)	la rea superficial efectiva - Surface utile - Wirksame Oberfläche
Mounting Diameter		13 7/8"	(352.4 mm)	Diámetro de montaje - Diametre de montage - Einbaudurchmesser
Overall Diameter		15 3/8"	(390.5 mm)	Diámetro total - Diametre global - Gesamtdurchmesser
Mounting Depth		6 5/8"	(168.3 mm)	Profundidad de montaje - Profondeur de montage - Einbautiefe
Overall Depth		7 1/8"	(181.0 mm)	Profundidad total - Profondeur globale - Gesamttiefe
Speaker Displacement (Inside Box)		285in^2	(4.7 l)	Desplazimiento del altovoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse)
Speaker Displacement (Outside Box)		175in^2	(2.9 l)	Desplazimiento del altovoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses)

xtant

A1540 Technical Data Report

Xtant A Series 15" 4 Ohm Subwoofer

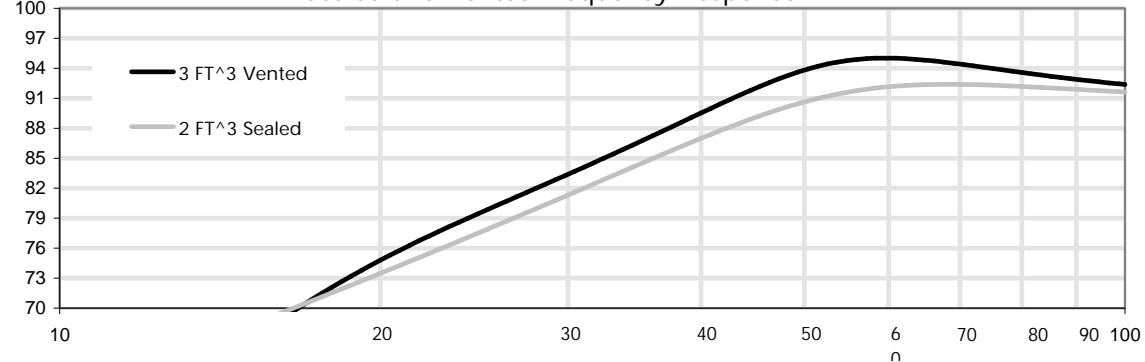

Sealed and Vented Frequency Response

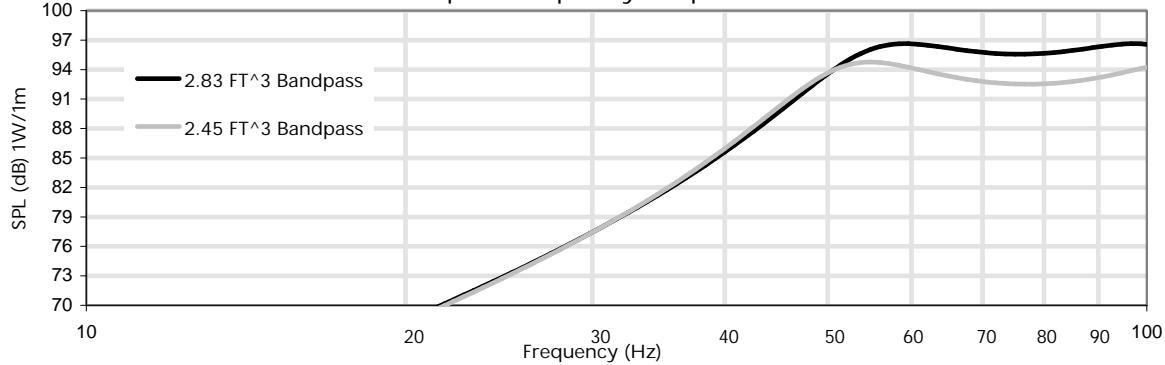

Bandpass Frequency Response

SEATED ENCLOSURE

Enclosure Volume	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	2.50 Ft^3 (70.8 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	49 Hz	46 Hz	42 Hz	42 Hz	39 Hz	F3
Ripple	.91dB	.85dB	.77dB	.69dB	.61dB	Ondulación - Ondulation - Welligkeit
Qtc	1.21	1.13	1.07	1.02	.98	Qtc
Net Volume	1.40 Ft^3 (39.6 l)	1.65 Ft^3 (46.7 l)	1.90 Ft^3 (53.8 l)	2.15 Ft^3 (60.9 l)	2.40 Ft^3 (67.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Excursion Limited SPL	116dB	116dB	116dB	115dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

VENTED ENCLOSURE

Enclosure Volume	2.75 Ft^3	(77.9 l)	3.00 Ft^3	(85.0 l)	3.25 Ft^3	(92.0 l)	3.50 Ft^3	(99.1 l)	3.75 Ft^3	(106.2 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	(2)4"×17"		(2)4"×16.25"		(2)4"×15.5"		(2)4"×15"		(2)4"×14.5"		Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	40 Hz		38 Hz		36 Hz		36 Hz		33 Hz		F3
Tuning Frequency	37 Hz		35 Hz		34 Hz		33 Hz		33 Hz		Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.62dB		2.64dB		2.65dB		2.61dB		2.58dB		Ondulación - Ondulation - Welligkeit
Net Volume	2.38 Ft^3	(67.5 l)	2.64 Ft^3	(74.9 l)	2.91 Ft^3	(82.3 l)	3.16 Ft^3	(89.6 l)	3.42 Ft^3	(96.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.10 Ft^3	(2.9 l)	.10 Ft^3	(2.9 l)	.10 Ft^3	(2.9 l)	.10 Ft^3	(2.9 l)	.10 Ft^3	(2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.27 Ft^3	(7.6 l)	.25 Ft^3	(7.2 l)	.24 Ft^3	(6.9 l)	.23 Ft^3	(6.6 l)	.23 Ft^3	(6.4 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	118dB		118dB		118dB		118dB		118dB		Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts		250 Watts		250 Watts		250 Watts		250 Watts		Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.4)

Enclosure Volume	2.06 Ft^3 (58.3 l)	2.23 Ft^3 (63.2 l)	2.45 Ft^3 (69.4 l)	2.44 Ft^3 (69.1 l)	2.51 Ft^3 (71.1 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 145	49 - 140	44 - 135	39 - 130	34 - 125	Paso de banda - Bande passante - Bandpass
Bandpass Gain	4.6dB	3.5dB	2.4dB	1.1dB	-.4dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(4)4"x10.5"	(4)4"x13"	(4)4"x15.75"	(3)4"x14"	(2)4"x11"	Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlütkungsabmessungen
Tuning Frequency	88 Hz	83 Hz	77 Hz	71 Hz	65 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.12dB	2.19dB	2.26dB	2.33dB	2.40dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.59 Ft^3 (16.8 l)	.69 Ft^3 (19.4 l)	.81 Ft^3 (22.8 l)	.97 Ft^3 (27.4 l)	1.20 Ft^3 (33.9 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.04 Ft^3 (29.6 l)	1.04 Ft^3 (29.6 l)	1.04 Ft^3 (29.6 l)	1.04 Ft^3 (29.6 l)	1.04 Ft^3 (29.6 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.32 Ft^3 (9.1 l)	.40 Ft^3 (11.4 l)	.49 Ft^3 (13.9 l)	.33 Ft^3 (9.2 l)	.17 Ft^3 (4.8 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen
Excursion Limited SPL	120dB	119dB	118dB	117dB	115dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

BANDPASS ENCLOSURE (S - 0.5)

Enclosure Volume	2.65 Ft^3 (75.0 l)	2.83 Ft^3 (80.1 l)	3.06 Ft^3 (86.7 l)	3.38 Ft^3 (95.7 l)	3.55 Ft^3 (100.5 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	53 - 123	47 - 118	42 - 113	37 - 108	32 - 103	Paso de banda - Bande passante - Bandpass
Bandpass Gain	6.5dB	5.4dB	4.2dB	2.9dB	1.4dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(4)4"x6.75"	(4)4"x8.5"	(4)4"x10.75"	(4)4"x13.75"	(3)4"x12.5"	Dimensiones de las aberturas de ventilación - Dimensión de l'enceinte - Entlütkungsabmessungen
Tuning Frequency	81 Hz	76 Hz	70 Hz	65 Hz	59 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	1.03dB	1.07dB	1.12dB	1.16dB	1.21dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.72 Ft^3 (20.4 l)	.84 Ft^3 (23.8 l)	1.00 Ft^3 (28.3 l)	1.22 Ft^3 (34.4 l)	1.53 Ft^3 (43.3 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.63 Ft^3 (46.2 l)	1.63 Ft^3 (46.2 l)	1.63 Ft^3 (46.2 l)	1.63 Ft^3 (46.2 l)	1.63 Ft^3 (46.2 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	.10 Ft^3 (2.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.20 Ft^3 (5.6 l)	.25 Ft^3 (7.2 l)	.33 Ft^3 (9.3 l)	.43 Ft^3 (12.1 l)	.29 Ft^3 (8.2 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen
Excursion Limited SPL	121dB	120dB	119dB	117dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	250 Watts	250 Watts	250 Watts	250 Watts	250 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
