| Type de produit | Caisson de basse (subwoofer) |
| Marque | XTANT |
| Modèle | X104 |
| Diamètre | 10 pouces (273,1 mm) |
| Impédance | 4 ohms |
| Puissance RMS | 500 Watts |
| Puissance maximale | 2000 Watts |
| Sensibilité (1W/1m) | 84,3 dB |
| Réponse en fréquence | 29 - 150 Hz |
| Matériau du cône | Polypropylène chargé mica avec finition aluminium |
| Suspension | NBR (caoutchouc nitrile) monobloc |
| Panier | Aluminium moulé sous pression |
| Diamètre de la bobine mobile | 63,5 mm (2,5 pouces) |
| Formeur de bobine | Apical |
| Aimant | 102 oz (2892 g) |
| Bornier | Compression nickelé, calibre 8, à ressort |
| Excursion linéaire (unidirectionnelle) | 13,3 mm |
| Facteur de qualité total (Qts) | 0,42 |
| Volume d'équivalence (Vas) | 32,6 litres |
| Fréquence de résonance (Fs) | 29,3 Hz |
| Diamètre de montage | 231,8 mm (9 1/8 pouces) |
| Profondeur de montage | 158,8 mm (6 1/4 pouces) |
| Profondeur totale | 173,0 mm (6 13/16 pouces) |
| Matériau du spider | Nomex et polycoton laminé pressé à chaud |
| Entretien | Nettoyer avec un chiffon sec et doux |
| Sécurité | Ne pas exposer à l'humidité ni aux liquides |
FOIRE AUX QUESTIONS - X104 XTANT
Quelle puissance d'amplificateur recommander pour ce subwoofer ?
Il est recommandé d'utiliser un amplificateur délivrant entre 500 W RMS et 1000 W RMS sous 4 ohms pour exploiter pleinement le X104 sans risque d'endommagement.
Comment choisir le volume de l'enceinte ?
Le volume idéal dépend du type d'enceinte. Pour une enceinte close, un volume net de 0,44 à 0,94 pi³ (12,6 à 26,7 L) est recommandé. Pour une enceinte bass-reflex, prévoyez 0,85 à 1,88 pi³ (24,1 à 53,3 L) avec un évent de 3 pouces de diamètre.
Peut-on utiliser ce subwoofer dans une enceinte close ou bass-reflex ?
Oui, le X104 est conçu pour les deux types d'enceintes. Les données de la notice fournissent des volumes et fréquences d'accord optimaux pour chaque configuration.
Quelle est l'impédance de ce subwoofer ?
L'impédance nominale est de 4 ohms (résistance CC de 3,86 ohms).
Comment brancher le subwoofer à l'amplificateur ?
Utilisez le bornier à compression nickelé. Dénudez les câbles sur environ 1 cm, insérez-les dans les bornes et serrez. Respectez la polarité (+/-).
Que faire en cas de surchauffe du subwoofer ?
Réduisez immédiatement le volume ou l'alimentation. Assurez-vous que l'enceinte est correctement ventilée et que la puissance RMS de l'ampli ne dépasse pas 500 W.
Puis-je installer ce subwoofer dans une voiture ?
Oui, il est adapté à une utilisation automobile. Veillez à le fixer solidement et à respecter les dimensions de montage (diamètre 231,8 mm, profondeur 158,8 mm).
Faut-il un filtre passe-bas ?
Oui, un filtre passe-bas (LPF) est nécessaire pour limiter les fréquences au-dessus de 150 Hz. Réglez-le entre 80 et 120 Hz selon vos préférences.
Comment nettoyer le subwoofer ?
Utilisez un chiffon sec et doux pour enlever la poussière. Ne jamais utiliser de produits chimiques ou d'eau, car ils pourraient endommager le cône et la suspension.
Que faire si le son est déformé ?
Vérifiez les connexions, l'impédance, et assurez-vous que l'amplificateur n'est pas en écrêtage. Réduisez le volume ou ajustez les réglages de l'égaliseur. Un écrêtage prolongé peut endommager le subwoofer.
Questions des utilisateurs sur X104 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice X104 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X104 de la marque XTANT.
MODE D'EMPLOI X104 XTANT
xtant
X104 Technical Data Report - Xtant X Series 10" 4 Ohm Subwoofer
- Unique Hexagonal Styling - Diseño Hexagonal Unico - Forme hexagonale unique - Einzigartige hexagonale Gestaltung
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene remplde mica - Mika-gefullter Polypropylen-Schalltrichter mit Aluminiumüberzug - Custom tooled, die cast aluminum basket - Canasta moldeada de fundacion de aluminio - Ouvrage sur commande, panier d'aluminium - Speziell gegossener Aluminiumkorb
- Spider Plateau Venting - Ventilación del Panel del Circuito de SuspENSION - Conduit plateau Spider - Lüftung zwischen Lautsprechersuspensionen
- Laminated, hot pressed, Nomex & Polycotton spider - Circuito de Suspension de Nomex y Polialgodon - Spider de nomex et de polyester et cotton - Laminierte, warmgepresste Nomex- und Polycotton-Suspensionen
- Apical Voice Coil Former - Formador Cilindrico de Bobina de Voz - Gabarit de bobine de voix apical - Sprechspulenkörper
- Nickel plated, 8 gauge, spring loaded, compression terminals - Terminales de conexiones niqueladas - Terminals de compression - Galvanisierte, federgespanne Drahtanschluss in Drahtdicke 8
Specifications
| Free Air Resonance | Fs | 29.3 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 1.15 Ft^3 | (32.6 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .42 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .48 | O électrique - O électric - Elektrische Güte | |
| Mechanical Q | Qms | 3.60 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 3.86 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .522" | (13.3 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 8.720" | (.2215 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 500 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 2000 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 84.3 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.16% | Eficiência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 29 - 150Hz | Respuesta de Frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 3.5 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .393" | (10.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | 1.300" | (33.0 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.5" | (63.5 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 102 oz | (2892 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 16.71 Tm | Fuerza motriz - Force du moteur - Schwungkraft | |
| Compliance | Cms | .156 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 188.4 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 184.0 g | Masa en Movimiento del altavoz - Masse en déplacement de l'étage d'attaque - Bewege Masse des Subwoofoers | |
| Suspension Losses | Rms | 9.65 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 59.7 in^2 | (.0385m^2) | la rea superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 9 1/8 " | (231.8 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 10 3/4 " | (273.1 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 6 1/4 " | (158.8 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 6 13/16" | (173.0 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 200in^2 | (3.3 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherverträging (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 97in^2 | (1.6 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherverträging (außerhalb des Gehäuses) | |
xtant
X104 Technical Data Report
Xtant X Series 10" 4 Ohm Subwoofer

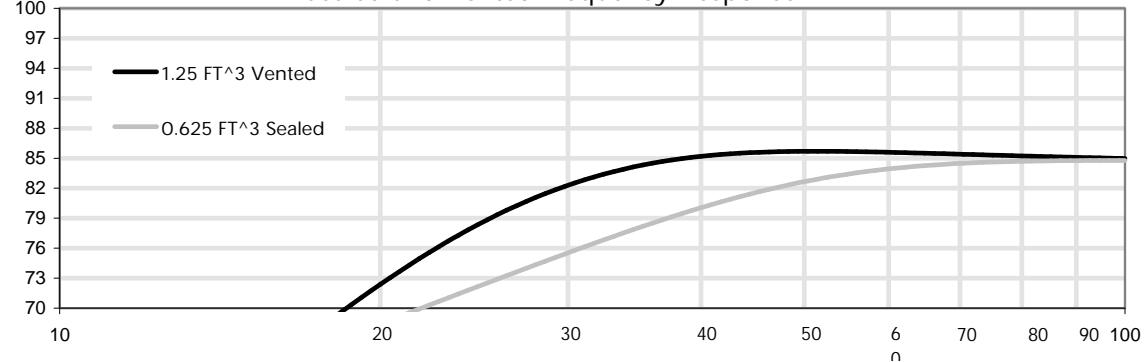

Sealed and Vented Frequency Response

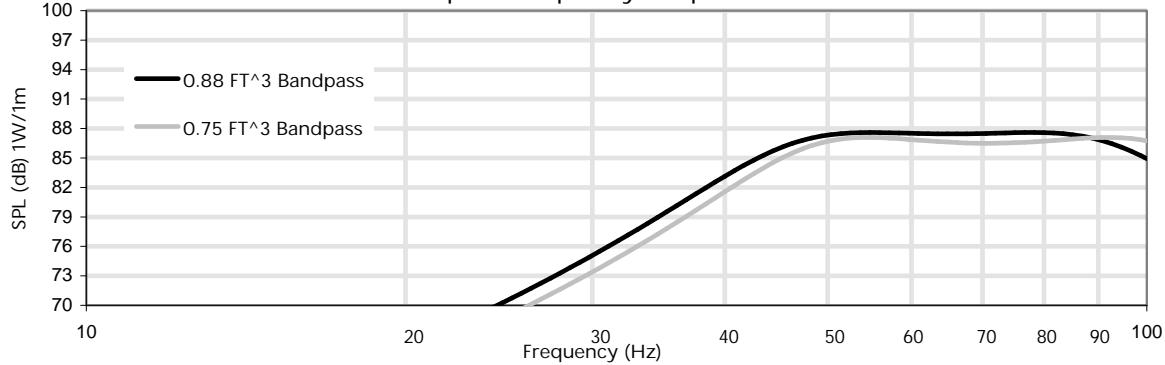

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | .50 Ft^3 (14.2 l) | .63 Ft^3 (17.7 l) | .75 Ft^3 (21.2 l) | .88 Ft^3 (24.8 l) | 1.00 Ft^3 (28.3 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 48 Hz | 44 Hz | 44 Hz | 43 Hz | 41 Hz | F3 |
| Ripple | .04dB | .00dB | .00dB | .00dB | .00dB | Ondulación - Ondulation - Welligkeit |
| Qtc | .80 | .74 | .69 | .66 | .63 | Qtc |
| Net Volume | .44 Ft^3 (12.6 l) | .57 Ft^3 (16.1 l) | .69 Ft^3 (19.7 l) | .82 Ft^3 (23.2 l) | .94 Ft^3 (26.7 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 112dB | 112dB | 111dB | 111dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 1.00 Ft^3 (28.3 l) | 1.25 Ft^3 (35.4 l) | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | 3''x20" | 3''x18" | 3''x15.5" | 3''x14.5" | 3''x13.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 32 Hz | 29 Hz | 25 Hz | 23 Hz | 23 Hz | F3 |
| Tuning Frequency | 32 Hz | 29 Hz | 28 Hz | 26 Hz | 25 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.01dB | .72dB | .61dB | .33dB | .12dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | .85 Ft^3 (24.1 l) | 1.11 Ft^3 (31.5 l) | 1.37 Ft^3 (38.9 l) | 1.63 Ft^3 (46.1 l) | 1.88 Ft^3 (53.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .09 Ft^3 (2.6 l) | .08 Ft^3 (2.3 l) | .07 Ft^3 (2.0 l) | .07 Ft^3 (1.9 l) | .06 Ft^3 (1.7 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 113dB | 113dB | 112dB | 112dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.6)
| Enclosure Volume | .63 Ft^3 (17.8 l) | .68 Ft^3 (19.3 l) | .75 Ft^3 (21.2 l) | .83 Ft^3 (23.5 l) | .96 Ft^3 (27.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 128 | 46 - 123 | 41 - 118 | 36 - 112 | 31 - 107 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 4.4dB | 3.3dB | 2.1dB | .8dB | -.7dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x14" | 4"x16.5" | 4"x19.75" | 4"x23.75" | 4"x29.25" | Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 82 Hz | 76 Hz | 71 Hz | 65 Hz | 59 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .54dB | .57dB | .59dB | .61dB | .64dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .17 Ft^3 (4.8 l) | .20 Ft^3 (5.6 l) | .24 Ft^3 (6.7 l) | .29 Ft^3 (8.3 l) | .37 Ft^3 (10.5 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .30 Ft^3 (8.4 l) | .30 Ft^3 (8.4 l) | .30 Ft^3 (8.4 l) | .30 Ft^3 (8.4 l) | .30 Ft^3 (8.4 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .11 Ft^3 (3.1 l) | .13 Ft^3 (3.7 l) | .16 Ft^3 (4.4 l) | .19 Ft^3 (5.3 l) | .23 Ft^3 (6.6 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 116dB | 115dB | 114dB | 113dB | 111dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.7)
| Enclosure Volume | .75 Ft^3 (21.2 l) | .81 Ft^3 (22.9 l) | .88 Ft^3 (24.9 l) | .98 Ft^3 (27.8 l) | 1.13 Ft^3 (32.0 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 50 - 112 | 45 - 107 | 42 - 102 | 37 - 97 | 32 - 92 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 5.4dB | 4.3dB | 3.0dB | 1.7dB | .2dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | 4"x11.5" | 4"x13.75" | 4"x16.5" | 4"x20.25" | 4"x25" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 76 Hz | 71 Hz | 65 Hz | 60 Hz | 55 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | .12dB | .13dB | .14dB | .14dB | .15dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .20 Ft^3 (5.7 l) | .24 Ft^3 (6.8 l) | .29 Ft^3 (8.2 l) | .36 Ft^3 (10.2 l) | .47 Ft^3 (13.3 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | .40 Ft^3 (11.5 l) | .40 Ft^3 (11.5 l) | .40 Ft^3 (11.5 l) | .40 Ft^3 (11.5 l) | .40 Ft^3 (11.5 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | .06 Ft^3 (1.6 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .09 Ft^3 (2.5 l) | .11 Ft^3 (3.0 l) | .13 Ft^3 (3.7 l) | .16 Ft^3 (4.5 l) | .20 Ft^3 (5.6 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 117dB | 116dB | 114dB | 113dB | 112dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 500 Watts | 500 Watts | 500 Watts | 500 Watts | 500 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
