A1544 - Caisson de basse XTANT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A1544 XTANT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Caisson de basse (subwoofer) |
| Marque | XTANT |
| Modèle | A1544 |
| Diamètre nominal | 15 pouces (381 mm) |
| Impédance | Double bobine de 4 ohms (mono ou stéréo) |
| Puissance RMS | 250 Watts |
| Puissance maximale | 500 Watts |
| Sensibilité (1W/1m) | 90 dB |
| Réponse en fréquence | 30 - 150 Hz |
| Matériau du cône | Polypropylène chargé de mica, finition noire brillante |
| Type de suspension | Suspension NBR monopièce amortissante |
| Spider | Polycoton pressé à chaud |
| Bobine mobile | Diamètre 2 pouces (50,8 mm), inductance 1,8 mH |
| Poids de l'aimant | 50 oz (1417 g) |
| Diamètre hors tout | 390,5 mm (15 3/8 po) |
| Profondeur hors tout | 181,0 mm (7 1/8 po) |
| Diamètre de montage | 352,4 mm (13 7/8 po) |
| Profondeur de montage | 168,3 mm (6 5/8 po) |
| Volume de déplacement (intérieur) | 4,7 litres |
| Volume de déplacement (extérieur) | 2,9 litres |
| Entretien et nettoyage | Essuyer avec un chiffon doux sec. Éviter l'humidité et les produits chimiques. |
| Sécurité | Ne pas dépasser la puissance RMS. Ne pas exposer à l'eau ou à des températures extrêmes. |
| Pièces détachées et réparabilité | Contactez XTANT pour les pièces de rechange. La réparation doit être effectuée par un professionnel. |
FOIRE AUX QUESTIONS - A1544 XTANT
Quelle est l'impédance du subwoofer A1544 ?
Le subwoofer A1544 possède une double bobine de 4 ohms, permettant un câblage en série (8 ohms) ou en parallèle (2 ohms) selon l'amplificateur.
Quelle puissance l'amplificateur doit-il délivrer ?
La puissance RMS est de 250 Watts. Utilisez un amplificateur délivrant entre 200 et 400 Watts RMS pour des performances optimales sans risque d'endommagement.
Quel volume d'enceinte est recommandé pour une enceinte close ?
Pour une enceinte close, un volume net de 1,40 à 2,40 ft³ (39,6 à 67,9 L) est recommandé. La fréquence de coupure F3 se situe autour de 41-50 Hz selon le volume.
Quel volume d'enceinte est recommandé pour une enceinte bass-reflex ?
Pour une enceinte bass-reflex, un volume net de 2,41 à 3,45 ft³ (68,4 à 97,6 L) avec deux évents de 4 pouces de diamètre. La fréquence d'accord se situe entre 34 et 38 Hz.
Quelle est la sensibilité du subwoofer ?
La sensibilité est de 90 dB (1W/1m), ce qui est typique pour un subwoofer de 15 pouces.
Puis-je utiliser ce subwoofer en enceinte bandpass ?
Oui, le manuel propose des configurations bandpass avec volumes et évents spécifiques. Les gains peuvent atteindre 5-7 dB selon le réglage.
Quelle est la profondeur de montage nécessaire ?
La profondeur de montage est de 168,3 mm (6 5/8 po). Assurez-vous que votre caisson offre au moins cette profondeur.
Comment nettoyer le subwoofer ?
Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau sur le cône ou la suspension.
Quels sont les risques de dépasser la puissance RMS ?
Dépasser la puissance RMS peut endommager la bobine mobile, provoquer une distorsion excessive et réduire la durée de vie du subwoofer.
Où puis-je trouver des pièces détachées ?
Contactez le service client XTANT ou un revendeur agréé. Les pièces comme le cône ou la suspension sont rarement vendues séparément.
Questions des utilisateurs sur A1544 XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice A1544 - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1544 de la marque XTANT.
MODE D'EMPLOI A1544 XTANT
xtant
A1544 Technical Data Report - Xtant A Series 15" dual 4 Ohm Subwoofer
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
- Mica-filled polypropylene cone - Cono de aleación de Polipopileno con Mica (carbon), - Cone polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter
Gloss black Machined Cone and Dustcap - Cono y Cubierta Guardapolvo Maquinados al Negro Brillante - Cone noir lustra faconné à la machine - Maschinell polierter schwarzer Schaltrichter und Staubkappe
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminé et pressé chaud - Warmgepresste Polycotton-Suspensionen
- Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsion mécanique - Mechanische Torsionssuspension
Specifications
| Free Air Resonance | Fs | 29.5 | Resonancia de atmôsfera libre - Résonancia à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 5.11 Ft^3 | (144.7 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Áquivalenzvolumen |
| Total Q | Qts | .62 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .71 | O électrique - O électric - Elektrische Güte | |
| Mechanical Q | Qms | 4.90 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.59 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .360" | (9.1 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 12.950" | (.3289 m) | Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 250 Watts | Potenciamaximum efctiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Total Power Handling | Total | 500 Watts | Potenciamaximum total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert | |
| Sensitivity 1W/1m | SPLo | 90.0 dB | Sensibilitad - Sensilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.50% | EffICIência de referencia - Rendiment de reférie - Bezugswirkungsgrad | |
| Frequency Response | 30-150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 1.8 mH | Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .935" | (23.7 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diámetro del Bobina movable - Diamètre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 50 oz | (1417 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 9.20 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .143 mm/N | Cumplimiento - Conformité - Compliance | |
| Total Moving Mass | Mms | 204.0 g | Masa total en Movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 189.7 g | Masa en Movimiento del altavoz - Masse en déplacement de l' étage d'attaque - Bewege Masse des Subwoofoers | |
| Suspension Losses | Rms | 7.72 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 131.7 in^2 | (.0850m^2) | la rea superficial effectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 13 7/8 " | (352.4 mm) | Diámetro de montaje - Diamètre de montage - Einbaudurchmesser | |
| Overall Diameter | 15 3/8 " | (390.5 mm) | Diámetro total - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 6 5/8 " | (168.3 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 7 1/8 " | (181.0 mm) | Profundidad total - Profondeur globale - Gesamttlefe | |
| Speaker Displacement (Inside Box) | 285in^2 | (4.7 l) | Desplazimiento del altavoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boîte) - Lautsprecherveränderung (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 175in^2 | (2.9 l) | Desplazimiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boîte) - Lautsprecherveränderung (außerhalb des Gehäuses) | |
xtant
A1544 Technical Data Report Xtant A Series 15" dual 4 Ohm Subwoofer

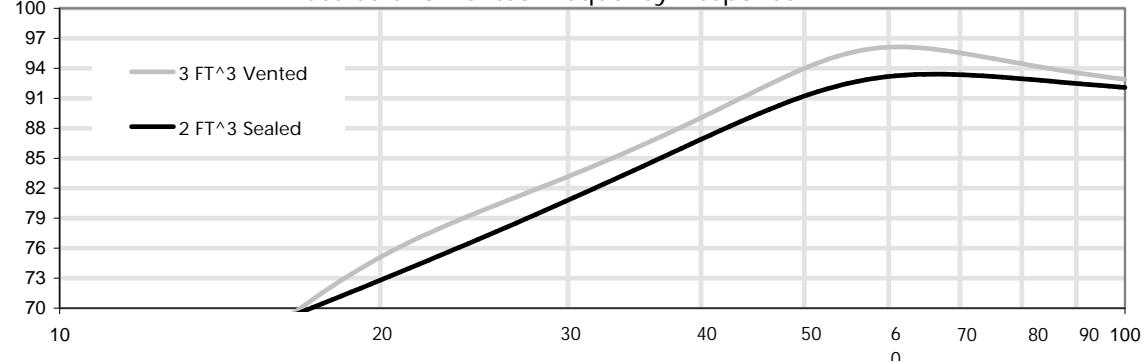

Sealed and Vented Frequency Response

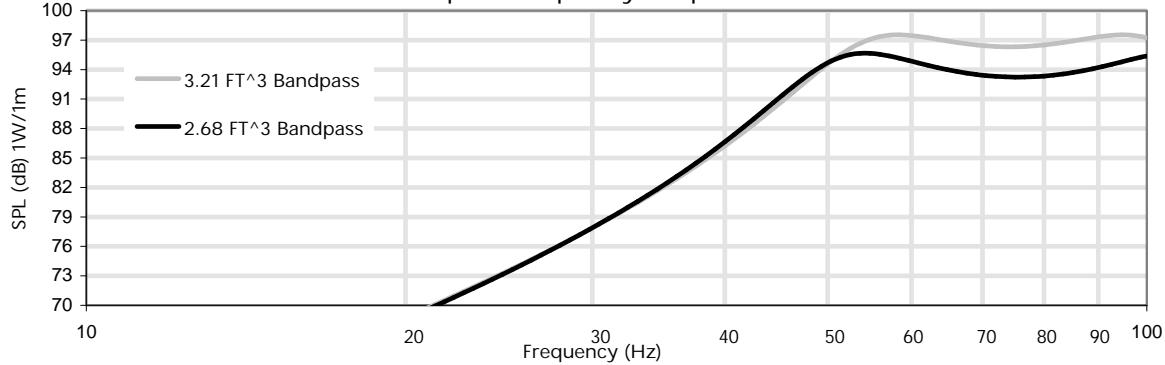

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.50 Ft^3 (42.5 l) | 1.75 Ft^3 (49.6 l) | 2.00 Ft^3 (56.6 l) | 2.25 Ft^3 (63.7 l) | 2.50 Ft^3 (70.8 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 50 Hz | 45 Hz | 44 Hz | 41 Hz | 41 Hz | F3 |
| Ripple | 1.40dB | 1.38dB | 1.33dB | 1.26dB | 1.18dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.34 | 1.26 | 1.19 | 1.14 | 1.10 | Qtc |
| Net Volume | 1.40 Ft^3 (39.6 l) | 1.65 Ft^3 (46.7 l) | 1.90 Ft^3 (53.8 l) | 2.15 Ft^3 (60.9 l) | 2.40 Ft^3 (67.9 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 117dB | 117dB | 116dB | 116dB | 116dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.75 Ft^3 (77.9 l) | 3.00 Ft^3 (85.0 l) | 3.25 Ft^3 (92.0 l) | 3.50 Ft^3 (99.1 l) | 3.75 Ft^3 (106.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | (2)4"x15" | (2)4"x14.5" | (2)4"x13.75" | (2)4"x13.5" | (2)4"x13" | Dimensiones de las aberturas de ventilación - Dimensions de l'enceinte - Entlüftungsabmessungen |
| F3 | 42 Hz | 40 Hz | 38 Hz | 36 Hz | 36 Hz | F3 |
| Tuning Frequency | 38 Hz | 37 Hz | 36 Hz | 35 Hz | 34 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 3.20dB | 3.24dB | 3.29dB | 3.26dB | 3.26dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 2.41 Ft^3 (68.4 l) | 2.67 Ft^3 (75.7 l) | 2.94 Ft^3 (83.1 l) | 3.19 Ft^3 (90.3 l) | 3.45 Ft^3 (97.6 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .23 Ft^3 (6.6 l) | .23 Ft^3 (6.4 l) | .21 Ft^3 (6.0 l) | .21 Ft^3 (5.9 l) | .20 Ft^3 (5.7 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 119dB | 119dB | 119dB | 119dB | 119dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.4)
| Enclosure Volume | 2.27 Ft^3 (64.3 l) | 2.45 Ft^3 (69.4 l) | 2.68 Ft^3 (75.9 l) | 2.98 Ft^3 (84.4 l) | 3.08 Ft^3 (87.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 52 - 140 | 47 - 135 | 44 - 130 | 39 - 125 | 34 - 120 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 5.4dB | 4.3dB | 3.1dB | 1.8dB | .4dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (4)4"x8.25" | (4)4"x10.25" | (4)4"x13" | (4)4"x16.25" | (3)4"x14.5" | Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entlütkungsabmessungen |
| Tuning Frequency | 87 Hz | 81 Hz | 76 Hz | 70 Hz | 64 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 2.29dB | 2.36dB | 2.42dB | 2.51dB | 2.60dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .67 Ft^3 (18.9 l) | .78 Ft^3 (22.0 l) | .92 Ft^3 (26.0 l) | 1.11 Ft^3 (31.5 l) | 1.39 Ft^3 (39.3 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.26 Ft^3 (35.6 l) | 1.26 Ft^3 (35.6 l) | 1.26 Ft^3 (35.6 l) | 1.26 Ft^3 (35.6 l) | 1.26 Ft^3 (35.6 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .25 Ft^3 (7.0 l) | .31 Ft^3 (8.8 l) | .40 Ft^3 (11.4 l) | .51 Ft^3 (14.4 l) | .34 Ft^3 (9.6 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlütkungsvolumen |
| Excursion Limited SPL | 121dB | 120dB | 119dB | 117dB | 116dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 3.02 Ft^3 (85.5 l) | 3.21 Ft^3 (90.9 l) | 3.46 Ft^3 (98.0 l) | 3.81 Ft^3 (107.9 l) | 4.31 Ft^3 (122.1 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass | 53 - 119 | 48 - 114 | 42 - 109 | 37 - 104 | 32 - 99 | Paso de banda - Bande passante - Bandpass |
| Bandpass Gain | 7.3dB | 6.2dB | 5.0dB | 3.7dB | 2.2dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Vent Dimensions | (4)4"x5" | (4)4"x6.5" | (4)4"x8.5" | (4)4"x11" | (4)4"x14.5" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Tuning Frequency | 80 Hz | 74 Hz | 69 Hz | 64 Hz | 58 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 1.17dB | 1.22dB | 1.26dB | 1.32dB | 1.38dB | Ondulación - Ondulation - Welligkeit |
| Sealed Volume | .81 Ft^3 (23.1 l) | .95 Ft^3 (27.0 l) | 1.14 Ft^3 (32.3 l) | 1.40 Ft^3 (39.7 l) | 1.79 Ft^3 (50.6 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Vented Volume | 1.97 Ft^3 (55.7 l) | 1.97 Ft^3 (55.7 l) | 1.97 Ft^3 (55.7 l) | 1.97 Ft^3 (55.7 l) | 1.97 Ft^3 (55.7 l) | Volumen ventilado - Volume aéré - Ventiliertes Volumen |
| Driver Volume | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | .10 Ft^3 (2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .14 Ft^3 (4.0 l) | .19 Ft^3 (5.3 l) | .25 Ft^3 (7.2 l) | .34 Ft^3 (9.5 l) | .45 Ft^3 (12.8 l) | Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen |
| Excursion Limited SPL | 122dB | 121dB | 119dB | 118dB | 117dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 250 Watts | 250 Watts | 250 Watts | 250 Watts | 250 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
