A1544A - Caisson de basse XTANT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A1544A XTANT au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Caisson de basse (Subwoofer) |
| Marque | XTANT |
| Modèle | A1544A |
| Diamètre du haut-parleur | 15 pouces (38,1 cm) |
| Impédance | Double bobine 4 Ω |
| Puissance admissible RMS | 300 W |
| Puissance ampli recommandée | 75 - 300 W RMS |
| Sensibilité (1W/1m) | 88,3 dB |
| Réponse en fréquence | 30 - 150 Hz |
| Diamètre de montage | 352,4 mm |
| Profondeur de montage | 168,3 mm |
| Diamètre hors tout | 390,5 mm |
| Profondeur hors tout | 181,0 mm |
| Déplacement du haut-parleur (intérieur) | 4,7 L |
| Masse totale mobile | 226,8 g |
| Aimant | Ferrite de strontium, 1417 g |
| Matériau du cône | Polypropylène chargé de mica avec finition aluminium |
| Course linéaire (unidirectionnelle) | 9,4 mm |
| Garantie | 1 an limitée |
FOIRE AUX QUESTIONS - A1544A XTANT
Comment choisir le volume d'enceinte pour ce subwoofer ?
Pour une enceinte close, les volumes recommandés vont de 1,50 à 2,50 pi³ (42,5 à 70,8 L) avec une fréquence de coupure F3 entre 36 et 45 Hz. Pour une enceinte ventilée, utilisez 2,75 à 3,75 pi³ (77,9 à 106,2 L) avec un évent de (2) 4" x 16" à (2) 4" x 13,75". Consultez le tableau dans la notice pour plus de détails.
Quelle puissance d'amplificateur est recommandée ?
La puissance RMS du subwoofer est de 300 W. Il est recommandé d'utiliser un amplificateur délivrant entre 75 et 300 W RMS.
Puis-je utiliser ce subwoofer dans une enceinte close ?
Oui, il est conçu pour fonctionner en enceinte close, ventilée ou passe-bande. Les volumes recommandés pour chaque type sont fournis dans la notice.
Quelle est la garantie de ce produit ?
La garantie est d'un an limitée pour les défauts de matériaux et de fabrication, à condition d'être installé par un consommateur et acheté chez un revendeur agréé XTANT.
Comment nettoyer le cône du subwoofer ?
Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager le cône en polypropylène.
Quelle est l'impédance du subwoofer ?
Il s'agit d'un modèle à double bobine de 4 ohms. Il peut être câblé en série pour 8 ohms ou en parallèle pour 2 ohms, selon les besoins.
Quels sont les matériaux utilisés pour la construction ?
Le cône est en polypropylène chargé de mica avec finition aluminium, la suspension en polycoton pressé à chaud, l'aimant en ferrite de strontium et le châssis en acier usiné CNC.
Quelle est la profondeur de montage nécessaire ?
La profondeur de montage est de 168,3 mm (6 5/8"), et la profondeur hors tout est de 181,0 mm (7 1/8").
Ce subwoofer est-il adapté à une utilisation en voiture ?
Oui, il est conçu pour une installation dans un véhicule. Assurez-vous de respecter les volumes d'enceinte recommandés pour de meilleures performances.
Où puis-je trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également poser vos questions sur cette page.
Questions des utilisateurs sur A1544A XTANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basse au format PDF gratuitement ! Retrouvez votre notice A1544A - XTANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A1544A de la marque XTANT.
MODE D'EMPLOI A1544A XTANT
xtant
A1544A Technical Data Report - Xtant A Series 15" dual 4 Ohm Subwoofer
- Folded Window Basket - Canastilla en ventana dovlada - Chassis embouti et replie - Gefalteter Fensterkorbo
- Strontium Ferrite Magnet - Imán de ferrita de estroncio - Structure magnétique en strontium - Strontiumferritmagnet
- Spider Plateau Venting - Ventilación de la planta de la pieza de centrodo - Aération plateau à croisillons - Zentriermembranplateau-Entlüftung
CNC machined steel front plate - Plato Delantero CNC de Acero Maquinado - Plaque d'avant en acier CNC faconné à la machine - CNC-bearbeitete Vorderplatte aus Stahl
Hot pressed, Polycotton spider - Circuito de SuspENSION de Polialgodon, prensado al calor - Spider de polyester et cotton, laminate et pressé chaud - Warmgepressste Polycotton-Suspensionen - Tortional Mechanical Suspension - Suspension Mecánica a la Torsión - Suspension de torsión mécanique - Mechanische Torsionssuspension
Mica-filled polypropylene cone, with aluminum finish - Cono de aleacion de Polipropileno con Mica - Cone polypropylene rempli de mica - Mika-gefullter Polypropylen-Schaltrichter mit Aluminiumüberzug - Extended Pole Piece - Pieza polar extendida - Morceau polaire etendu - Erweitert Stabile
One piece NBR Surround and Gasket - Juntas y Amortiguation NBR de una sola pieza - NBR d'une seule piece son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Specifications
| Free Air Resonance | Fs | 30.2 | Resonancia de atmósfera libre - Résonance à l'air libre - Free Air-Resonanz | |
| Volume Acoustic Suspension | Vas | 4.40 Ft³ | (124.6 l) | Volumen de suspENSION acústica - Suspension acoustique du volume - Äquivalenzvolumen |
| Total Q | Qts | .78 | O total - O totale - Gesamtgüte | |
| Electrical Q | Qes | .97 | O électrique - O électrique - Elektrische Güte | |
| Mechanical Q | Qms | 3.99 | O mecanica - O mecanique - Mechanische Güte | |
| DC Resistance | Re | 1.56 Ohm | Resistencia de CC - Résistance c.c. - Gleichstromwiderstand | |
| Linear Excursion (One Way) | Xmax | .370" | (9.4 mm) | Excursion lineal (unidirectional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung) |
| Effective Piston Diameter | D | 12.950" | (.3289 m) | Diétrtofectivo del pistón - Diametre utile du piston - Effektiver Kolbendurchmesser |
| RMS Power Handling | RMS | 300 Watts | Potência Tmaxima efetiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert | |
| Recommended Amplifier Power | RMS | 75-300 Watts | Potência de amplificacion recommendada - Puisance recommandee - Empföhlene verstakerleistung | |
| Sensitivity 1W/1m | SPlo | 88.3 dB | Sensibilitad - Sensibilité - Empfindlichkeit | |
| Reference Efficiency | No | 0.34% | Eficiência de referencia - Rendiment de referencia - Bezugswirkungsgrad | |
| Frequency Response | 30-150Hz | Respuesta de frequência - Réponse en fréquence - Frequenzgang | ||
| Voice Coil Inductance | Le | 0.8 mH | Inductancia de la bobina movable - Inductance de la bobine mobile - Schwingspuleninduktivität | |
| Gap Height | .314" | (8.0 mm) | Altura del espacio - Hauteur du dégagement - Abstandshöhe | |
| Voice Coil Height | .955" | (24.3 mm) | Altura de la bobina movable - Hauteur de la bobine mobile - Schwingspulenhöhe | |
| Voice Coil Diameter | 2.0" | (50.8 mm) | Diétrtofebubná - Diametre du Bobine mobile - Schwingspuledurchmesser | |
| Magnet Weight | 50 oz | (1417 g) | Imán - Aimant - Magnet | |
| Motor Force | BL | 8.31 Tm | Fuerza motriz - Force du moteur - Schwungskraft | |
| Compliance | Cms | .123 mm/N | Cumpilmente - Conformité - Compliance | |
| Total Moving Mass | Mms | 226.8 g | Masa total en movimiento - Masse totale en déplacement - Gesamte bewegte Masse | |
| Moving Mass of Driver | Mmd | 212.6 g | Masa en movimiento del altovoz - Masse en déplacement de l'étage d'attaque - Bewegte Masse des Subwoofoers | |
| Suspension Losses | Rms | 10.77 | Pérdidas de suspisión - Pertes de suspension - Aufhängungsverlust | |
| Effective Surface Area | Sd | 131.7 in² | (.0850m²) | Área superficial efectiva - Surface utile - Wirksame Oberfläche |
| Mounting Diameter | 13 7/8" | (352.4 mm) | Diétrtofe montaje - Diametre de montage - Einbaudurchmesser | |
| Overall Diameter | 15 3/8" | (390.5 mm) | Diétrtofe montaje - Diametre global - Gesamtdurchmesser | |
| Mounting Depth | 6 5/8" | (168.3 mm) | Profundidad de montaje - Profondeur de montage - Einbautiefe | |
| Overall Depth | 7 1/8" | (181.0 mm) | Profundidad total - Profondeur globale - Gesamttiefe | |
| Speaker Displacement (Inside Box) | 285in² | (4.7 l) | Desplazamente del altovoz (caja interior) - Déplacement du haut-parleur (à l'intérieur de la boite) - Lautsprecherverdrengung (im Gehäuse) | |
| Speaker Displacement (Outside Box) | 175in² | (2.9 l) | Desplazamente del altovoz (caja exterior) - Déplacement du haut-parleur (à l'estérieur de la boite) - Lautsprecherverdrengung (außerhalb des Gehäuses) | |
xtant
A1544A Technical Data Report
Xtant A Series 15" dual 4 Ohm Subwoofer

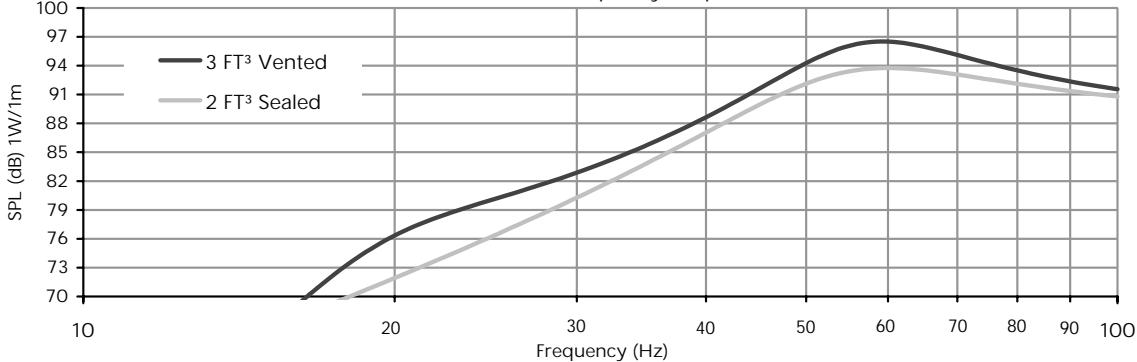

Sealed and Vented Frequency Response

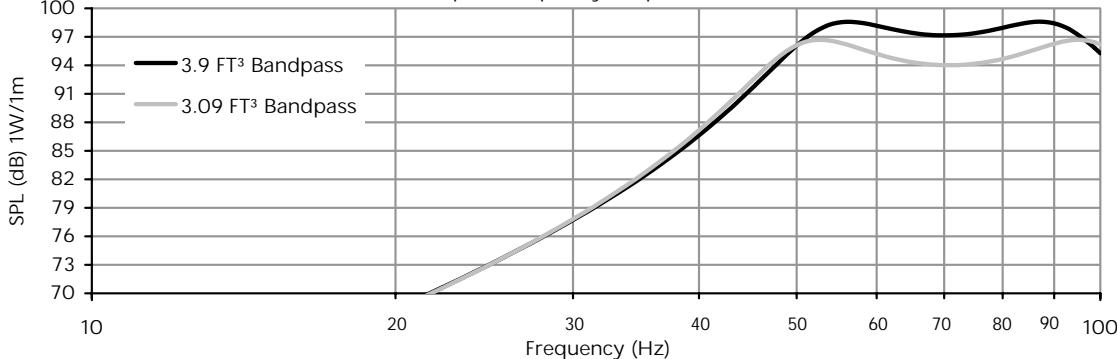

Bandpass Frequency Response
SEATED ENCLOSURE
| Enclosure Volume | 1.50 Ft3(42.5 l) | 1.75 Ft3(49.6 l) | 2.00 Ft3(56.6 l) | 2.25 Ft3(63.7 l) | 2.50 Ft3(70.8 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| F3 | 45 Hz | 42 Hz | 41 Hz | 39 Hz | 36 Hz | F3 |
| Ripple | 3.04dB | 3.02dB | 2.96dB | 2.87dB | 2.79dB | Ondulación - Ondulation - Welligkeit |
| Qtc | 1.59 | 1.49 | 1.42 | 1.36 | 1.31 | Qtc |
| Net Volume | 1.40 Ft3(39.6 l) | 1.65 Ft3(46.7 l) | 1.90 Ft3(53.8 l) | 2.15 Ft3(60.9 l) | 2.40 Ft3(67.9 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 118dB | 118dB | 117dB | 117dB | 117dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 300 Watts | 300 Watts | 300 Watts | 300 Watts | 300 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
VENTED ENCLOSURE
| Enclosure Volume | 2.75 Ft3(77.9 l) | 3.00 Ft3(85.0 l) | 3.25 Ft3(92.0 l) | 3.50 Ft3(99.1 l) | 3.75 Ft3(106.2 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Vent Dimensions | (2)4"x16" | (2)4"x15.5" | (2)4"x14.75" | (2)4"x14.25" | (2)4"x13.75" | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| F3 | 42 Hz | 38 Hz | 38 Hz | 36 Hz | 33 Hz | F3 |
| Tuning Frequency | 37 Hz | 36 Hz | 35 Hz | 34 Hz | 33 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Ripple | 4.89dB | 4.96dB | 5.02dB | 5.03dB | 5.03dB | Ondulación - Ondulation - Welligkeit |
| Net Volume | 2.40 Ft3(67.9 l) | 2.66 Ft3(75.2 l) | 2.92 Ft3(82.7 l) | 3.18 Ft3(90.0 l) | 3.44 Ft3(97.3 l) | Volumen neto - Volume net - Nettovolumen |
| Driver Volume | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen |
| Vent Volume | .25 Ft3(7.1 l) | .24 Ft3(6.9 l) | .23 Ft3(6.5 l) | .22 Ft3(6.3 l) | .21 Ft3(6.0 l) | Volumen de las aberturas de ventilación - Volume d'aéroration - Entlüftungsvolumen |
| Excursion Limited SPL | 120dB | 120dB | 120dB | 120dB | 120dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 300 Watts | 300 Watts | 300 Watts | 300 Watts | 300 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.4)
| Enclosure Volume | 2.69 Ft3(76.2 l) | 2.86 Ft3(81.0 l) | 3.09 Ft3(87.5 l) | 3.39 Ft3(96.0 l) | 3.59 Ft3(101.7 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass Bandpass Gain | 53 - 124 | 47 - 119 | 42 - 114 | 37 - 110 | 32 - 105 | Paso de banda - Bande passante - Bandpass |
| Vent Dimensions | 7.8dB | 6.7dB | 5.5dB | 4.2dB | 2.7dB | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Tuning Frequency | (4)4"x6" | (4)4"x7.75" | (4)4"x9.75" | (4)4"x12.5" | (3)4"x11.5" | Dimensiones de las aberturas de ventilación - Dimensións de l'enceinte - Entülfungsabmessungen |
| Ripple | 81 Hz | 76 Hz | 71 Hz | 65 Hz | 60 Hz | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Sealed Volume | 2.48dB | 2.58dB | 2.68dB | 2.78dB | 2.88dB | Ondulación - Ondulation - Welligkeit |
| Vented Volume | .70 Ft3(19.8 l) | .82 Ft3(23.2 l) | .97 Ft3(27.6 l) | 1.19 Ft3(33.8 l) | 1.51 Ft3(42.8 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Driver Volume | 1.71 Ft3(48.6 l) | 1.71 Ft3(48.6 l) | 1.71 Ft3(48.6 l) | 1.71 Ft3(48.6 l) | 1.71 Ft3(48.6 l) | Volumen ventilado - Volume aéré - Ventilliertes Volumen |
| Vent Volume | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen |
| Excursion Limited SPL | .17 Ft3(4.9 l) | .23 Ft3(6.5 l) | .30 Ft3(8.4 l) | .39 Ft3(10.9 l) | .26 Ft3(7.5 l) | Volumen de las aberturas de ventilación - Volume d'airvation - Entülfungsvolumen |
| Excursion Limited Power | 122dB | 121dB | 120dB | 119dB | 118dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| 300 Watts | 300 Watts | 300 Watts | 300 Watts | 300 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
BANDPASS ENCLOSURE (S - 0.5)
| Enclosure Volume | 3.70 Ft3(104.8 l) | 3.90 Ft3(110.4 l) | 4.16 Ft3(117.8 l) | 4.53 Ft3(128.3 l) | 5.07 Ft3(143.6 l) | Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen |
| Bandpass Bandpass Gain | 52 - 1079.8dB | 46 - 1038.7dB | 43 - 987.5dB | 38 - 936.2dB | 32 - 884.6dB | Paso de banda - Bande passante - Bandpass |
| Vent Dimensions | (4)4"x3" | (4)4"x4.25" | (4)4"x6" | (4)4"x8.25" | (4)4"x11" | Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung |
| Tuning Frequency | 75 Hz | 70 Hz | 65 Hz | 60 Hz | 54 Hz | Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen |
| Ripple | 1.37dB | 1.44dB | 1.50dB | 1.58dB | 1.66dB | Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz |
| Sealed Volume | .85 Ft3(24.1 l) | 1.00 Ft3(28.4 l) | 1.21 Ft3(34.2 l) | 1.50 Ft3(42.5 l) | 1.95 Ft3(55.3 l) | Ondulación - Ondulation - Welligkeit |
| Vented Volume | 2.68 Ft3(75.9 l) | 2.68 Ft3(75.9 l) | 2.68 Ft3(75.9 l) | 2.68 Ft3(75.9 l) | 2.68 Ft3(75.9 l) | Volumen sellado - Volume hermétique - Geschlossenes Volumen |
| Driver Volume | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | .10 Ft3(2.9 l) | Volumen ventilado - Volume aéré - Ventilliertes Volumen |
| Vent Volume | .07 Ft3(2.1 l) | .11 Ft3(3.3 l) | .17 Ft3(4.9 l) | .25 Ft3(7.0 l) | .34 Ft3(9.5 l) | Volumen del altovoz - Volume de l'étage d'attaque - Subwooervolumen |
| Excursion Limited SPL | 123dB | 122dB | 121dB | 120dB | 118dB | Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel |
| Excursion Limited Power | 300 Watts | 300 Watts | 300 Watts | 300 Watts | 300 Watts | Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung |
One Year Limited Warranty
XTANT A Series Woofers purchased in the United States from an authorized XTANT dealer are guaranteed against defects in material and workmanship for a period of ONE YEAR, if consumer installed, from the date purchased by the end user, and limited to the original retail purchaser of the product. Product found to be defective during that period will be repaired or replaced by XTANT at no charge. This warranty is void if it is determined that unauthorized parties have attempted repairs or alterations of any nature. Warranty does not extend to cosmetics or finish. Before presuming a defect is present in the product, be certain that all related equipment and wiring is functioning properly. XTANT disclaims any liability for other incurred damages resulting from product defects. Any expenses incurred in the removal and reinstallation of products are not covered by this warranty. XTANT's total liability will not exceed the purchase price of the product. If a defect is present, your authorized XTANT dealer may be able to effect repairs. Proof of purchase is required when requesting service, so please retain your sales receipt and take a moment to register your warranty on line @ xtant.com.
